TEILEGUTACHTEN nach §19(3) StVZO
Nummer 15-0287-A03-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5JX18 H2 Typ MCT9-8518
Fertiger/Zulieferer AVO Fahrzeugtechnik GmbH & Co KG
Seite 1 von 16
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Gottlieb-Duttenhöfer-Straße 83a
67454 Haßloch
QM-Nr. 49020180804
Prüfgegenstand PKW-Sonderrad
Modell MOTEC - MCT9
Typ MCT9-8518
Radgröße 8,5JX18 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
MB MCT9-8518 MB / ohne Ring 5/112/66,6 30 720 2100
Kennzeichnungen
Herstellerzeichen MOTEC
Radtyp und Ausführung MCT9-8518 (s.o.)
Radgröße 8,5JX18 H2
Einpresstiefe ET...(s.o.)
Giessereikennzeichen TAM
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M12x1,5 Kegel 60° 110 24
S02 Schraube M14x1,5 Kegel 60° 140 30
S03 Schraube M14x1,5 Kegel 60° 120 28,3
S04 Schraube M14x1,5 Kegel 60° 130 28,3
S05 Schraube M14x1,5 Kegel 60° 150 28,3
S06 Schraube M14x1,5 Kegel 60° 150 33
Prüfungen
Das Gutachten über die Sonderradprüfungen wurde von der TÜV Rheinland Group unter der
Gutachten Nr. 150287-A00-V01 ausgestellt.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Chrysler
Mercedes-Benz
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 15-0287-A03-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5JX18 H2 Typ MCT9-8518
Fertiger/Zulieferer AVO Fahrzeugtechnik GmbH & Co KG
Seite 2 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A4 88-195 225/45R18 K1a K1b K2b K56 R37 T91 T95 A06 A12 A16
B8, B81 88-195 235/40R18 K1c K2b K56 R37 A18 Car Lim
e1*2001/116*0430*..; 88-200 225/45R18 K1a K1b K2b K56 M+S T91 T95 V18 S03
e13*2007/46*1084*.. 88-200 235/40R18 K1c K2b K56 M+S
88-200 245/40R18 K1c K2b K41 K44 K45 K46 K56
88-200 255/40R18 K1c K2c K41 K44 K45 K46 K56
Audi A4 Allroad 100-180 225/45R18 A13 T91 T95 A06 A16 A18
B8, B81 100-180 225/50R18 A12 R70 Car KMV X80
e1*2001/116* 100-180 235/45R18 A12 S03
0430*10-..; 100-180 245/45R18 A12
e13*2007/46*1084*.. 100-180 255/40R18 A12
100-180 255/45R18 A12
Audi A5 100-195 225/45R18 A13 R37 T91 T95 A06 A16 A18
B8, B81 100-195 235/40R18 A33 R37 T91 T95 Cbo Cpe Flh
e1*2001/116*0430*..; 100-200 245/40R18 A12 V18 S03
e13*2007/46*1084*.. 100-200 255/40R18 A12
- Coupé, Cabrio
- Sportback
Audi A6 / A6 Avant 100-245 235/50R18 K1a K1b K2b K8b 143 A06 A12 A16
4G, 4G1 100-245 245/45R18 K1a K2b T00 T96 144 A18 A57 Car
e1*2007/46*0436*..; 100-245 255/45R18 K1a K1b K2b K8b 144 Lim NA1 S03
e13*2007/46*1147*..
- incl. Facelift 2014
Audi A6 allroad 150-245 235/50R18 K5w K6x T01 T97 143 A06 A12 A16
4G, 4G1 150-245 235/55R18 K5w K6x 139 A18 A56 Car
e1*2007/46*0436*..; 150-245 245/50R18 K1a K1b K2b K3a K5x K6y K8e 141 KMV S03
e13*2007/46*1147*.. 150-245 255/50R18 K1c K2b K3a K5a K5x K6y K8m 139
- incl. Facelift 2014 150-245 265/45R18 K1a K1b K2b K3a K5x K6y K8e 143
150-245 275/45R18 K1c K2b K3a K5a K5x K6y K8m 141
Audi A7 Sportback 150-245 235/50R18 A33 A06 A16 A18
4G, 4G1 150-245 245/45R18 A13 A57 S03
e1*2007/46*0436*..; 150-245 255/45R18 A12
e13*2007/46*1147*..
- incl. Facelift 2014
Audi A8 150-320 235/55R18 A33 139 A06 A16 A18
4H 150-320 245/50R18 A12 141 A57 NBF S03
e1*2007/46*0284*.. 150-320 255/50R18 A12 139
e1*2007/46*0398*.. 150-320 265/45R18 A12 143
150-320 275/45R18 A12 141
Audi Q5 100-200 235/60R18 K1a 135 A06 A12 A16
8R, 8R1, 8R2 100-200 255/55R18 K1c K2b 135 A18 S02
e1*2001/116*0473*..;
e1*2001/116*0497*..,
e13*2007/46*1083*..;
e13*2007/46*1179*..
- incl. Facelift 2012
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 15-0287-A03-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5JX18 H2 Typ MCT9-8518
Fertiger/Zulieferer AVO Fahrzeugtechnik GmbH & Co KG
Seite 3 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi Q5 100-200 235/60R18 135 A06 A12 A16
8R, 8R1, 8R2 A18 KMV S02
e1*2001/116*0473*..;
e1*2001/116*0497*..;
e13*2007/46*1083*..;
e13*2007/46*1179*..
- incl. Facelift 2012
- mit Radhaus-
Verbreiterungen
Audi S4 245 225/45R18 K1a K1b K2b K56 M+S T91 T95 A06 A12 A16
B8, B81 245 235/40R18 K1c K2b K56 M+S T91 A18 Car Lim
e1*2001/116*0430*..; 245 245/40R18 K1c K2b K41 K44 K45 K46 K56 S03
e13*2007/46*1084*.. 245 255/40R18 K1c K2c K41 K44 K45 K46 K56
Audi S5 245, 260 245/40R18 A12 T93 T97 A06 A16 A18
B8, B81 245, 260 255/40R18 A12 A56 Cbo Cpe
e1*2001/116*0430*.., 260 225/45R18 A13 M+S R37 Flh S03
e1*2001/116*0447*..; 260 235/40R18 A33 M+S R37
e13*2007/46*1084*..
- Coupé, Cabrio
- Sportback
Chrysler Crossfire 160, 246 225/40R18 A32 K1a K75 M+S R09 R35 A06 A16 A18
ZH A84 Cbo Cpe
e11*2001/116*0140*. S01
C 30 CDI AMG 170 225/40R18 K1c K45 A06 A12 A16
203CL 170 245/35R18 K2b K42 K56 R03 A18 Cpe V18
e1*98/14*0159*.. 170 255/35R18 K2b K42 K56 R03 S01
- Coupé
C 30cdi/ 32/ 55 AMG 170,260 225/40R18 R03 T88 T89 A06 A12 A16
203K 170-270 225/40R18 K45 R02 A18 Car V18
e1*98/14*0158*.. 170-270 245/35R18 K42 K56 R03 T88 T89 S01
- Kombi 170-270 255/35R18 K2b K42 K46 K56 R03
C 30cdi/ 32/ 55AMG 170,260 225/40R18 R03 A06 A12 A16
203 170-270 225/40R18 K45 R02 A18 V18 S01
e1*98/14*0139*.. 170-270 225/40R18 K45 M+S
170-270 245/35R18 K42 K56 R03
170-270 255/35R18 K2b K42 K46 K56 R03
C 63 AMG 336-373 225/40R18 K1a K1b K2c K41 M+S T88 T92 A06 A12 A16
204, 204K, -/AMG 336-373 235/40R18 K1c K2c K41 K44 M+S A18 Car Cpe
e1*2001/116* K42 K56 Lim
0457, 0463, 0464, S04
0431*..
- Limousine/Coupe
- T-Modell
- incl. Facelift 2011
(FIN: WDD204...)
C-Klasse 75-200 225/40R18 K45 A06 A12 A16
203 75-200 245/35R18 K2b K42 K56 R03 A18 V18 S01
e1*98/14*0139*.. 75-200 255/35R18 K2b K42 K56 R03
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 15-0287-A03-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5JX18 H2 Typ MCT9-8518
Fertiger/Zulieferer AVO Fahrzeugtechnik GmbH & Co KG
Seite 4 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
C-Klasse 55-145 225/40R18 K41 K42 K46 K56 T88 T89 A06 A12 A16
HO 55-145 245/35R18 K2b K42 K46 K56 R03 T88 T89 A18 V18 S01
G363, 55-145 255/35R18 K2c K42 K46 K56 K90 R03
e1*92/53*0001*..
C-Klasse Sportcoupé 75-160 225/35R18 K1c T83 T87 A06 A12 A16
203CL 75-200 225/40R18 K1c K45 A18 Cpe V18
e1*98/14*0159*.. 75-200 245/35R18 K2b K42 K56 R03 S01
75-200 255/35R18 K2b K42 K56 R03
C-Klasse T-Modell 55-145 225/40R18 K41 K42 K46 K56 T88 T89 A06 A12 A16
202 55-145 245/35R18 K2b K42 K46 K56 R03 T88 T89 A18 V18 S01
e1*93/81*0034*.. 55-145 255/35R18 K2c K42 K46 K56 K90 R03
C-Klasse T-Modell 75-200 225/40R18 K45 T88 T89 A06 A12 A16
203K 75-200 245/35R18 K2b K42 K56 R03 T88 T89 A18 Car V18
e1*98/14*0158*.. 75-200 255/35R18 K2b K42 K56 R03 S01
CL-Klasse 220-368 245/45R18 K1a K2b K41 K42 K45 K56 R35 A06 A12 A16
215 A18 B03 S06
e1*98/14*0113*..
CL-Klasse 285 235/50R18 K1a K1b K41 R37 A06 A12 A16
216 285 245/45R18 K1a K1b R37 A18 Cpe V00
e1*2001/116*0372*.. 285,320 255/45R18 K1a K1b K41 K45 VS8 S05
285,320 275/45R18 R03
285-380 255/45R18 K1a K1b K41 K45 M+S
CLC-Klasse 75-200 225/40R18 K1c K41 A06 A12 A16
203CL 75-200 245/35R18 R03 A18 Cpe V18
e1*98/14*0159*19-.. 75-200 255/35R18 K42 K56 R03 S01
CLK 500, -/55 AMG 225-285 225/40R18 K1c T89 T91 A06 A12 A16
209 225-285 245/35R18 R03 T89 T92 A18 B10 Cbo
e1*98/14*0184*.. 225-285 255/35R18 K56 R03 Cpe V18 S01
CLK-Klasse 100-255 225/40R18 K1a K45 R37 T88 T89 A06 A12 A16
208 100-255 245/35R18 K2b K46 R03 T88 T89 A18 Cbo Cpe
e1*96/27*0054*.. 100-255 255/35R18 K2c K42 K46 K56 R03 V18 S01
CLK-Klasse 100-200 225/40R18 K1c T88 T89 A06 A12 A16
209 100-200 245/35R18 R03 T88 T89 A18 Cbo Cpe
e1*98/14*0184*.. 100-200 255/35R18 K56 R03 V18 S01
CLS .. AMG 350,378 245/40R18 M+S R37 A06 A10 A16
219, 219AMG A18 B03 X36
e1*2001/116*0295*.., S04
e1*2001/116*0331*..
CLS Shooting Brake 120-245 245/40R18 A10 T93 T97 A06 A16 A18
218 120-245 255/40R18 A12 A57 A84 B10
e1*2007/46*0485*.. Car S04
- incl. Facelift 2014
CLS-Klasse 120-245 245/40R18 A10 A06 A16 A18
218 120-245 255/40R18 A12 A57 A84 B10
e1*2007/46*0485*.. Lim S04
- incl. Facelift 2014
CLS-Klasse 155-285 245/40R18 A10 R37 A06 A16 A18
219 155-285 255/40R18 A32 S04
e1*2001/116*0295*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 15-0287-A03-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5JX18 H2 Typ MCT9-8518
Fertiger/Zulieferer AVO Fahrzeugtechnik GmbH & Co KG
Seite 5 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
E 500 300 245/40R18 K1c K2c K4k K6c K6g K7c T93 T97 A06 A12 A16
212 A18 A57 F38
e1*2001/116* V18 S04
0501*09-..
ab Facelift 2011
- incl. Facelift 2013
- mit Luftfederung
E 500 T-Modell 300 245/40R18 K1c K2c K4k K6c K6g K7c T97 144 A06 A12 A16
212K A18 A57 Car
e1*2007/46*0200*08-.. F38 S04
ab Facelift 2011
- incl. Facelift 2013
- mit Luftfederung
E-Klasse 55-205 225/40R18 R37 T88 T89 T91 T92 A06 A12 A16
210 55-260 235/40R18 R35 T91 T93 A18 NBF V18
e1*93/81*0022*.. 55-260 245/35R18 R03 T88 T89 T92 S01
55-260 255/35R18 R03 T90 T94
E-Klasse 75-215 235/40R18 R37 T91 T93 A06 A12 A16
211 75-285 245/40R18 K1a K1b K2b K41 K42 A18 Lim S04
e1*98/14*0183*..,
e1*2001/116*0183*..
E-Klasse 100-225 225/40R18 K1c K2b K5d R37 T91 T92 144 A06 A12 A16
212 100-225 235/40R18 K1c K2b K5d R37 T91 T93 144 A18 A57 F38
e1*2001/116*0501*.. 100-225 255/35R18 K2c K4k K6c K6h K8g R03 T94 144 Lim V01 V18
- mit Luftfederung 100-285 245/40R18 K1c K2c K4k K6c K6g K7c T93 T97 S04
- incl. Facelift 2013 144
E-Klasse 100-225 225/40R18 K1c K2b K5d R37 T91 T92 144 A06 A12 A16
212, 212G 100-225 235/40R18 K1c K2b K5d R37 T91 T93 144 A18 A57 F39
e1*2001/116*0501*..; 100-225 255/35R18 K2c K4k K6c K6h K8g R03 T90 T94 Lim V01 V18
e1*2007/46*0484*.. 144 S04
- incl. Facelift 2013 100-245 245/40R18 K1c K2c K4k K6c K6g K7c 144
E-Klasse AMG 350,378 245/40R18 K1a K1b K2b K41 M+S A06 A12 A16
211, 211AMG A18 A58 Lim
e1*98/14*0183*.., S04
e1*2001/116*0183*..,
e1*2001/116*0397*..
E-Klasse AMG T- 350,378 245/40R18 K1a K1b K2b K41 M+S T97 A06 A12 A16
Modell A18 A58 Car
211K, 211K AMG S04
e1*2001/116*0213*..,
e1*2001/116*0398
E-Klasse Cabrio 120-225 235/40R18 K2b K4k K5c K5k K6g K8d A06 A12 A16
207 120-225 245/35R18 K2c K4a K4k K5l K6h K6i K7c K8i T89 A18 A58 Cbo
e1*2001/116*0502*.. T92 F39 K1c V18
120-285 235/40R18 K2b K4k K5c K5k K6g K8d M+S S04
120-285 235/40R18 K5c K5k R02
120-285 255/35R18 K2c K4a K4k K6h K6i K8i R03
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 15-0287-A03-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5JX18 H2 Typ MCT9-8518
Fertiger/Zulieferer AVO Fahrzeugtechnik GmbH & Co KG
Seite 6 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
E-Klasse Coupé 120-225 215/40R18 K2b R37 T89 A06 A12 A16
207 120-225 225/40R18 K2b K4k K5a R37 T88 T89 A18 A58 Cpe
e1*2001/116*0502*.. 120-225 235/35R18 K2b K4k K5c K5k K6g K8d R37 T90 F39 K1c V18
120-285 235/40R18 K2b K4k K5c K5k K6g K8d S04
120-285 245/35R18 K2c K4a K4k K5l K6h K6i K7c K8i T88
T89
120-285 255/35R18 K2c K4a K4k K6h K6i K8i R03
E-Klasse T-Modell 83-260 235/40R18 R70 A06 A12 A16
210K A18 R21 S01
e1*93/81*0033*..
E-Klasse T-Modell 100-215 235/40R18 R37 T95 A06 A12 A16
211K 100-285 245/40R18 K1a K1b K2b K41 T97 A18 Car S04
e1*2001/116*0213*..
E-Klasse T-Modell 100-215 235/40R18 K1c K2b K5d R37 T95 X77 144 A06 A12 A16
212 K 100-245 245/40R18 K1c K2c K4k K6c K6g K7c T97 144 A18 A57 Car
e1*2007/46*0200*.. F42 S04
- incl. Facelift 2013
E-Klasse T-Modell 100 - 215 235/40R18 K1c K2b K5d NoD R37 T95 X77 144 A06 A12 A16
212 K 100 - 285 245/40R18 K1c K2c K4k K6c K6g K7c T97 144 A18 A57 Car
e1*2007/46*0200*.. F38 S04
- mit Luftfederung
- incl. Facelift 2013
GLA 45 AMG 4matic 265 235/45R18 K2b K6x K8a M+S A06 A12 A16
245G, -/AMG 265 235/50R18 K1a K1b K2c K5v K6g K6y K8i M+S A18 A56 S04
e1*2001/116*0470*..; 265 245/45R18 K1b K2c K5v K6g K6y K8i M+S
e1*2007/46*1207*.. 265 255/45R18 K1a K1b K2c K5v K6g K6y K8i M+S
GLA-Klasse 100-155 235/45R18 K1a K1b K2b K5v K6x K8a A06 A12 A16
245G 100-155 235/50R18 K1c K2c K5a K5x K6g K6y K8i A18 A57 Flh
e1*2001/116* 100-155 245/45R18 K1c K2c K5a K5x K6g K6y K8i S04
0470*06-.. 100-155 255/45R18 K1c K2c K5a K5x K6g K6y K8i
GLK-Klasse 100-225 235/50R18 K1c K2c K6a A06 A12 A16
204X 100-225 235/55R18 K1c K2c K6a 139 A18 S05
e1*2001/116*0480*..
S-Klasse 110-300 235/50R18 K1a K2b K41 K42 K45 143 A06 A12 A16
140 110-300 245/45R18 K1a K2b K41 K42 K45 T00 T96 144 A18 R21 V18
F690, 110-300 255/45R18 K1a K2b K41 K42 K45 R35 144 S06
e1*96/27*0056*..
S-Klasse 205-290 235/50R18 K1a K2b K41 K42 K45 A06 A12 A16
140C 205-290 245/45R18 K1a K2b K41 K42 K45 T96 A18 R21 V18
G165, 205-290 255/45R18 K1a K2b K41 K42 K45 R35 S06
e1*96/27*0057*..
S-Klasse 145-368 245/45R18 K1a K41 K42 K44 K45 K56 R35 144 A06 A12 A16
220 A18 A61 B03
e1*97/27*0099*.. NBF S06
S-Klasse 150-285 235/50R18 K1a K1b K41 R37 143 A06 A12 A16
221 150-285 245/45R18 R37 T96 144 A18 V00 VS8
e1*2001/116*0335*.. 150-320 255/45R18 K1a K1b K41 144 S05
150-320 255/45R18 K1a K1b K41 M+S 144
150-320 275/45R18 K2b K42 K56 R03 141
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 15-0287-A03-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5JX18 H2 Typ MCT9-8518
Fertiger/Zulieferer AVO Fahrzeugtechnik GmbH & Co KG
Seite 7 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
S-Klasse 150-245 245/50R18 K1a K1b 141 A06 A12 A16
222, 221 150-245 255/45R18 144 A18 A57 BW7
e1*2007/46*0960*..; 150-245 265/45R18 K1a K1b 143 BnK Lim V18
e1*2001/116* X93 S05
0335*19-..
ab Modell 2013
(FIN: WDD222...)
SL 170-285 255/40R18 A32 A06 A16 A18
230 A63 S04
e1*98/14*0169*..
SL 225, 320 255/40R18 A32 A06 A16 A18
231 X36 S04
e1*2007/46*0803*..
SL 600 368,380 255/40R18 A32 A06 A16 A18
230 A63 S04
e1*98/14*0169*..
SL...- AMG 350-386 255/40R18 A32 M+S A06 A16 A18
230, 230AMG A63 B03 S04
e1*98/14*0169*..,
e1*2001/116*0248*..
SLK 100-160 225/40R18 K1a K41 K42 K45 A06 A12 A16
170 100-160 245/35R18 K2b K42 K56 R03 A18 V18 S01
e1*95/54*0039*.. 100-160 255/35R18 K2b K42 K56 R03
SLK 120-170 225/40R18 K1a K1b K2b A06 A12 A16
171 120-170 225/40R18 K1a K1b SP2 A18 V18 S01
e1*2001/116*0262*.. 120-170 245/35R18 K2b R03
120-170 245/35R18 R03 SP2
120-170 255/35R18 K2b K44 K56 R03
120-170 255/35R18 K2b K44 K56 R03 SP2
SLK 32 AMG 260 225/40R18 K1a K41 K45 R02 A06 A12 A16
170 260 245/35R18 K42 K56 R03 A18 V18 S01
e1*95/54*0039*.. 260 255/35R18 K2b K42 K56 R03
SLK 350 200,224 225/40R18 K1a K1b A06 A12 A16
171 200,224 245/35R18 R03 A18 V18 S01
e1*2001/116*0262*.. 200,224 255/35R18 K2b K44 K56 R03
SLK 55AMG 265,294 225/40R18 K1a K1b R02 A06 A12 A16
171, 171AMG 265,294 225/40R18 K1a K1b M+S R02 A18 B60 V18
e1*2001/116*0262*.., 265,294 225/40R18 M+S R03 S01
e1*2001/116*0321*.. 265,294 245/35R18 R03
265,294 255/35R18 K2b K44 K56 R03
SLK-Klasse 135-225 225/40R18 K1a K1b K2b A06 A12 A16
172 135-225 225/40R18 K1a K1b SP2 A18 V18 S04
e1*2007/46*0548*.. 135-225 235/35R18 K1c K2b K5d K5i K5k
135-225 235/35R18 K1c K5d K5i K5k SP2
135-225 245/35R18 K1c K2b K5d K5i K5l K6g K6i K7d
K8d
135-225 245/35R18 K1c K5d K5i K5l K6g K6i K7d K8d
SP2
135-225 255/35R18 K2b K6g K6i K8d R03
135-225 255/35R18 K6g K6i K8d R03 SP2
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 15-0287-A03-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5JX18 H2 Typ MCT9-8518
Fertiger/Zulieferer AVO Fahrzeugtechnik GmbH & Co KG
Seite 8 von 16
Allgemeine Hinweise
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme ( z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage des vorliegenden
Teilegutachtens unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der vorgeschriebenen Änderungsabnahme
vorzuführen.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, daß der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
135 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1350 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
139 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1390 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
141 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1410 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
143 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1430 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
144 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1440 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A06 Die Mindesteinschraubtiefen der Radschrauben bzw. Muttern betragen (sofern serienmäßig
nicht unterschritten) 6,5 Umdrehungen für M12x1,5; 7,5 Umdrehungen für M12x1,25 und M14x1,5; 8
Umdrehungen für Gewinde 1/2" UNF bzw. 9 Umdrehungen für M14x1,25.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 15-0287-A03-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5JX18 H2 Typ MCT9-8518
Fertiger/Zulieferer AVO Fahrzeugtechnik GmbH & Co KG

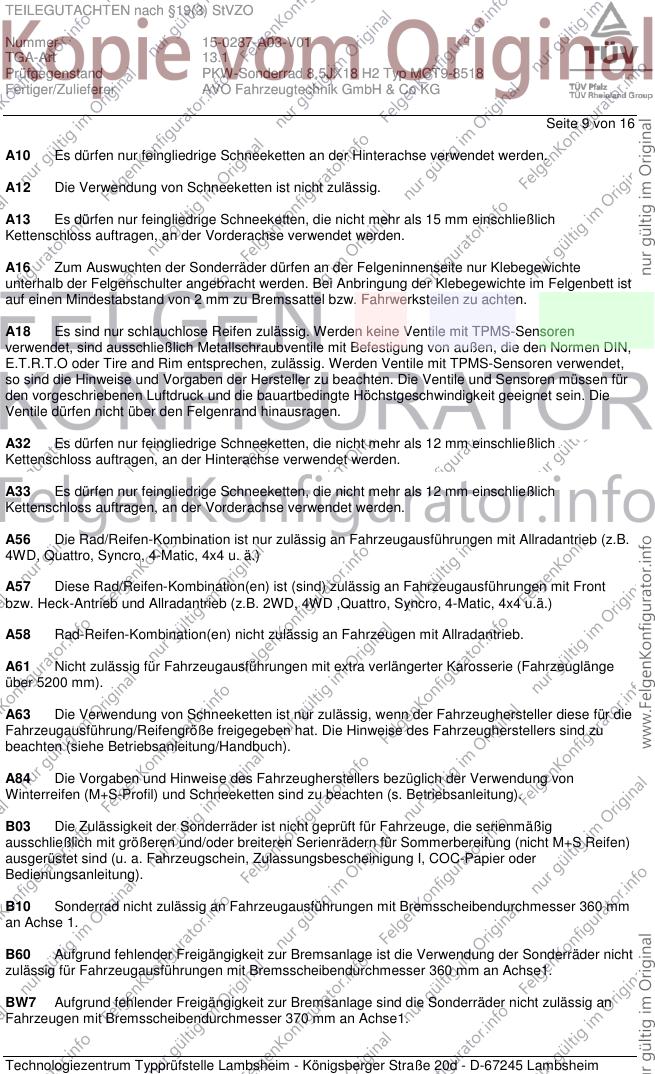

Seite 9 von 16
A10 Es dürfen nur feingliedrige Schneeketten an der Hinterachse verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A16 Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte
unterhalb der Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist
auf einen Mindestabstand von 2 mm zu Bremssattel bzw. Fahrwerksteilen zu achten.
A18 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind ausschließlich Metallschraubventile mit Befestigung von außen, die den Normen DIN,
E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensoren verwendet,
so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für
den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die
Ventile dürfen nicht über den Felgenrand hinausragen.
A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Hinterachse verwendet werden.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD ,Quattro, Syncro, 4-Matic, 4x4 u.ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A61 Nicht zulässig für Fahrzeugausführungen mit extra verlängerter Karosserie (Fahrzeuglänge
über 5200 mm).
A63 Die Verwendung von Schneeketten ist nur zulässig, wenn der Fahrzeughersteller diese für die
Fahrzeugausführung/Reifengröße freigegeben hat. Die Hinweise des Fahrzeugherstellers sind zu
beachten (siehe Betriebsanleitung/Handbuch).
A84 Die Vorgaben und Hinweise des Fahrzeugherstellers bezüglich der Verwendung von
Winterreifen (M+S-Profil) und Schneeketten sind zu beachten (s. Betriebsanleitung).
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
B10 Sonderrad nicht zulässig an Fahrzeugausführungen mit Bremsscheibendurchmesser 360 mm
an Achse 1.
B60 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung der Sonderräder nicht
zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 360 mm an Achse1.
BW7 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 370 mm an Achse1.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 15-0287-A03-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5JX18 H2 Typ MCT9-8518
Fertiger/Zulieferer AVO Fahrzeugtechnik GmbH & Co KG

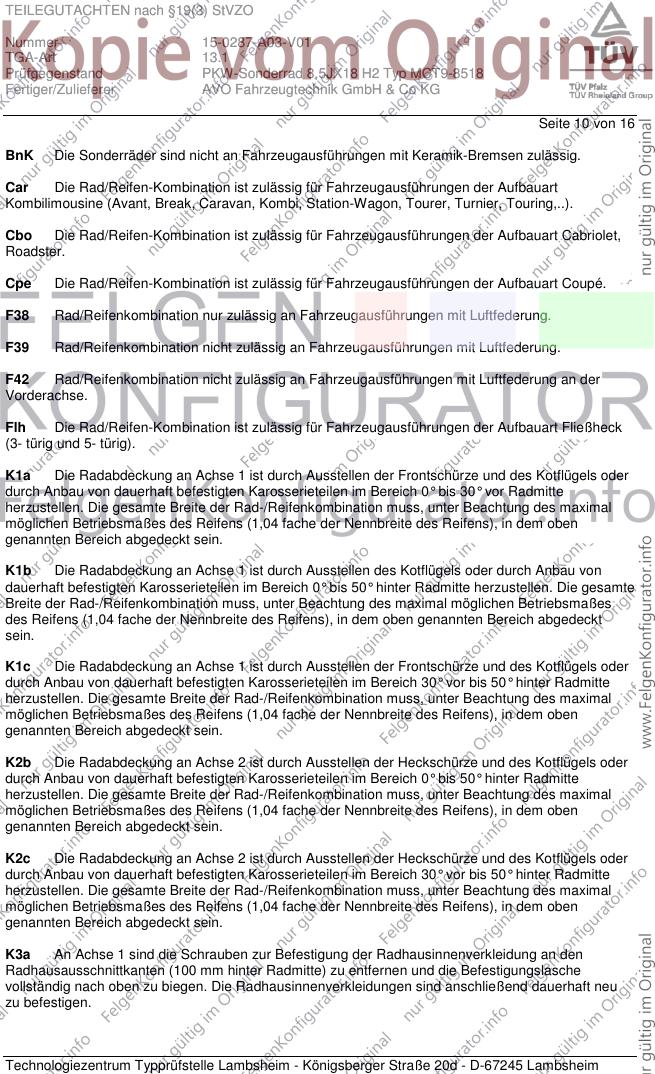

Seite 10 von 16
BnK Die Sonderräder sind nicht an Fahrzeugausführungen mit Keramik-Bremsen zulässig.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
F38 Rad/Reifenkombination nur zulässig an Fahrzeugausführungen mit Luftfederung.
F39 Rad/Reifenkombination nicht zulässig an Fahrzeugausführungen mit Luftfederung.
F42 Rad/Reifenkombination nicht zulässig an Fahrzeugausführungen mit Luftfederung an der
Vorderachse.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3- türig und 5- türig).
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm hinter Radmitte) zu entfernen und die Befestigungslasche
vollständig nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu
zu befestigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 15-0287-A03-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5JX18 H2 Typ MCT9-8518
Fertiger/Zulieferer AVO Fahrzeugtechnik GmbH & Co KG
Seite 11 von 16
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4a An Achse 2 sind die Kunststoffmuttern und Schrauben zur Befestigung der
Radhausinnenverkleidung über den Radhausausschnittkanten (100 mm vor Radmitte) zu entfernen.
Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befestigen.
K4k An Achse 2 ist das Halteblech der Radhausinnenverkleidung oberhalb der
Radhausausschnittkante vollständig anzulegen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K5c An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5i An Achse 1 sind die in das Radhaus ragenden Kanten der Frontschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K5k An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
K5l An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
K5v An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K5w An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K5x An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig auszuschneiden bzw. vollständig zu kürzen.
K6a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 15-0287-A03-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5JX18 H2 Typ MCT9-8518
Fertiger/Zulieferer AVO Fahrzeugtechnik GmbH & Co KG
Seite 12 von 16
K6c An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6x An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm auszuschneiden bzw. zu kürzen.
K6y An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte vollständig auszuschneiden bzw. zu kürzen.
K75 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel vor Radmitte eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K7c An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K7d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8b An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 300 mm hinter
Radmitte um 5 mm aufzuweiten.
K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8g An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8i An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K90 Auf ausreichenden Abstand der Rad-Reifen-Kombination zum Tankeinfüllrohr/Aktivkohlefilter
bzw. dessen Kunststoffverkleidung ist zu achten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 15-0287-A03-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5JX18 H2 Typ MCT9-8518
Fertiger/Zulieferer AVO Fahrzeugtechnik GmbH & Co KG

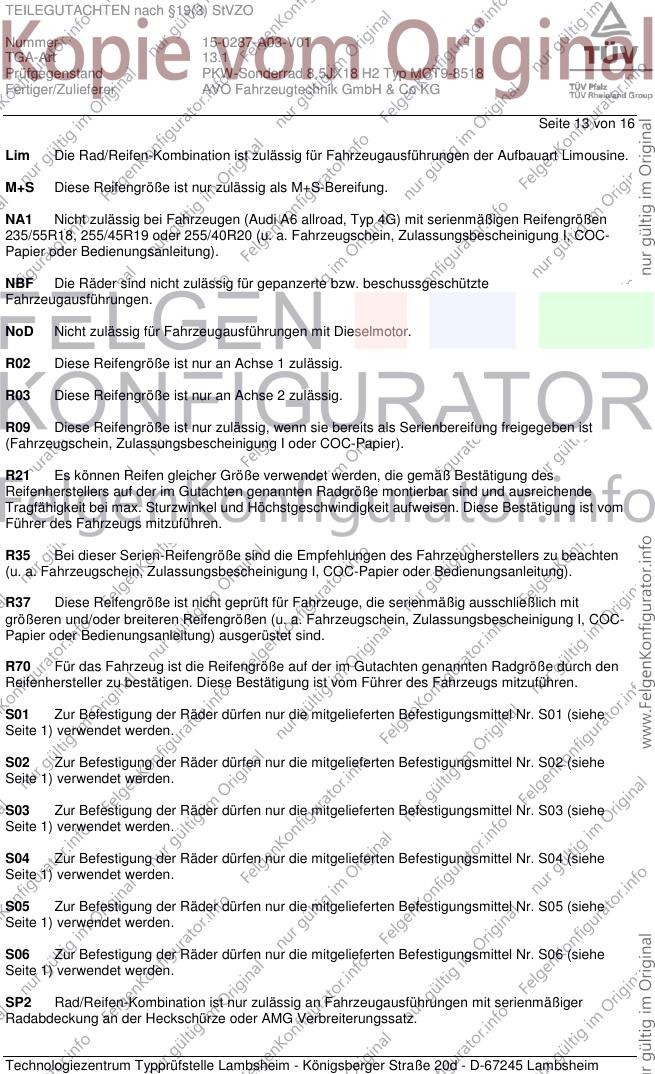

Seite 13 von 16
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NA1 Nicht zulässig bei Fahrzeugen (Audi A6 allroad, Typ 4G) mit serienmäßigen Reifengrößen
235/55R18, 255/45R19 oder 255/40R20 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung).
NBF Die Räder sind nicht zulässig für gepanzerte bzw. beschussgeschützte
Fahrzeugausführungen.
NoD Nicht zulässig für Fahrzeugausführungen mit Dieselmotor.
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R21 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des
Reifenherstellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende
Tragfähigkeit bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen. Diese Bestätigung ist vom
Führer des Fahrzeugs mitzuführen.
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S01 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 (siehe
Seite 1) verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
S06 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06 (siehe
Seite 1) verwendet werden.
SP2 Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit serienmäßiger
Radabdeckung an der Heckschürze oder AMG Verbreiterungssatz.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 15-0287-A03-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5JX18 H2 Typ MCT9-8518
Fertiger/Zulieferer AVO Fahrzeugtechnik GmbH & Co KG
Seite 14 von 16
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T01 Reifen (LI 101) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1650 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V01 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind für Fahrzeuge mit
Allradantrieb (4-Matic) bei Baureihe 212 nur ab EG-Genehmigungsstand: e1*2001/116*0501*08, bzw.
bei Baureihe 212 K nur ab Genehmigungsstand: e1*2007/46*0200*07 zulässig.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 15-0287-A03-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5JX18 H2 Typ MCT9-8518
Fertiger/Zulieferer AVO Fahrzeugtechnik GmbH & Co KG
Seite 15 von 16
V18 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 205/40R18 225/35R18
Nr. 2 205/45R18 225/40R18
Nr. 3 215/40R18 245/35R18, 255/35R18
Nr. 4 215/45R18 235/40R18, 245/40R18
Nr. 5 225/40R18 245/35R18, 255/35R18, 265/35R18, 285/30R18, 295/30R18
Nr. 6 225/45R18 245/40R18, 255/40R18, 275/35R18, 285/35R18
Nr. 7 225/50R18 245/45R18, 255/45R18
Nr. 8 235/40R18 255/35R18, 265/35R18, 275/35R18, 315/30R18
Nr. 9 235/45R18 255/40R18, 265/40R18, 275/40R18, 295/35R18
Nr. 10 235/50R18 255/45R18, 285/40R18
Nr. 11 235/60R18 255/55R18, 285/50R18
Nr. 12 245/35R18 255/35R18
Nr. 13 245/40R18 255/40R18, 265/35R18, 275/35R18, 285/35R18
Nr. 14 245/45R18 265/40R18, 275/40R18, 285/40R18
Nr. 15 245/50R18 275/45R18
Nr. 16 255/40R18 285/35R18, 295/35R18
Nr. 17 255/45R18 275/40R18, 285/40R18
Nr. 18 255/50R18 285/45R18
Nr. 19 255/55R18 285/50R18
Nr. 20 265/35R18 295/30R18, 315/30R18
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
VS8 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 235/50R18 255/45R18
Nr. 2 245/45R18 275/40R18, 285/40R18
Nr. 3 255/45R18 275/45R18, 285/40R18
Nr. 4 265/40R18 285/40R18
Es sind nur Reifen eines Herstellers und Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
X36 Sonderrad nur zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 360 mm
an Achse 1.
X77 Rad-/Reifenkombination nicht zulässig für Fahrzeugausführungen mit 3. Sitzreihe.
X80 Nur zulässig für Fahrzeuge (Audi A4 Allroad) mit serienmäßigen Reifengrößen 225/55R17
oder 245/45R18 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
X93 Sonderrad nicht zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 390 mm
an Achse 1.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 15-0287-A03-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5JX18 H2 Typ MCT9-8518
Fertiger/Zulieferer AVO Fahrzeugtechnik GmbH & Co KG
Seite 16 von 16
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in TUV Rheinland Malaysia, Subang Jaya ab März
2015 durchgeführt. Die Verwendungsprüfung fand am 11. Mai 2015 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 16 und gilt für Sonderräder ab Herstellungsdatum März 2015.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 11. Mai 2015
Tufan 00229058.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
