TEILEGUTACHTEN nach §19(3) StVZO
Nummer 55-000504-A03-VTGA01
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ B14 757
Hersteller Brock GmbH

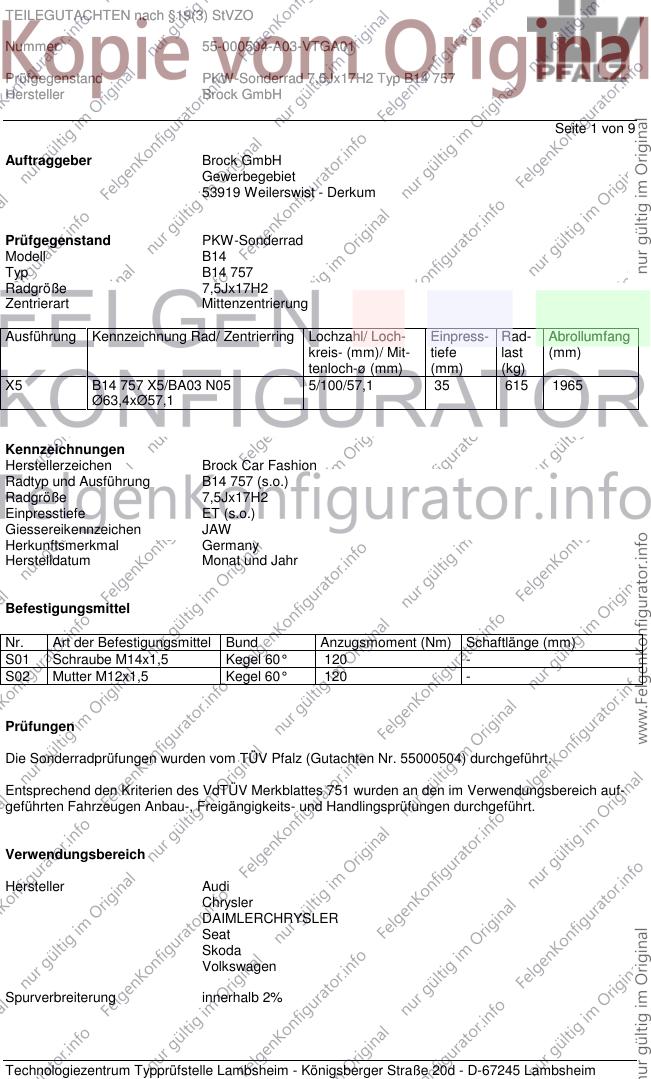

Seite 1 von 9
Auftraggeber Brock GmbH
Gewerbegebiet
53919 Weilerswist - Derkum
Prüfgegenstand PKW-Sonderrad
Modell B14
Typ B14 757
Radgröße 7,5Jx17H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Loch- Einpress- Rad- Abrollumfang
kreis- (mm)/ Mit- tiefe last (mm)
tenloch-ø (mm) (mm) (kg)
X5 B14 757 X5/BA03 N05 5/100/57,1 35 615 1965
Ø63,4xØ57,1
Kennzeichnungen
Herstellerzeichen Brock Car Fashion
Radtyp und Ausführung B14 757 (s.o.)
Radgröße 7,5Jx17H2
Einpresstiefe ET (s.o.)
Giessereikennzeichen JAW
Herkunftsmerkmal Germany
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M14x1,5 Kegel 60° 120 -
S02 Mutter M12x1,5 Kegel 60° 120 -
Prüfungen
Die Sonderradprüfungen wurden vom TÜV Pfalz (Gutachten Nr. 55000504) durchgeführt.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 wurden an den im Verwendungsbereich auf-
geführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Chrysler
DAIMLERCHRYSLER
Seat
Skoda
Volkswagen
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 55-000504-A03-VTGA01
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ B14 757
Hersteller Brock GmbH
Seite 2 von 9
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A2 55-81 205/40R17 K06 K42 A02 A04 A05
8Z A06 A08 A09
e1*98/14*0131*.., A12 A14 A22
e1*2001/116*0131*.. B50 S01
Audi A3 66-132 205/50R17 K07 K08 A02 A04 A05
8L 66-132 215/40R17 K07 T83 T85 A06 A08 A09
e1*95/54*0042*.., 66-132 215/45R17 K07 K08 A12 A14 A22
e1*98/14*0042*.. 66-132 225/45R17 K49 K50 V17 S01
66-132 235/40R17 K06 K49 K50 M27
66-132 245/35R17 K46 K50 M36 R03
66-132 245/40R17 K02 K46 K50 M44 R03
Audi A3 S3 154-180 225/45R17 R35 A02 A04 A05
8L A06 A08 A09
e1*98/14*0042*.. A12 A14 A22
S01
Audi TT 110-132 215/45R17 R37 A02 A04 A05
8N 110-180 225/45R17 A06 A08 A09
e1*97/27,98/14, 110-180 235/40R17 K11 L01 M27 A12 A14 A22
e1*2001/116*0089*.., 110-180 245/40R17 K08 K46 K56 K90 M44 R03 Cbo Cpe V17
e1*2001/116*0247*.. S01
Chrysler Sebring 104-149 205/50R17 K42 A02 A04 A05
JR 104-149 215/50R17 K05 K07 K11 K42 L01 A06 A08 A09
e11*98/14*0138*.. 104-149 225/45R17 K08 K42 K49 A12 A14 A22
- Cabrio 104-149 235/45R17 K11 K42 K50 R03 B02 Cbo V17
104-149 245/40R17 K11 K42 K50 M44 R03 S02
Chrysler Sebring 104-149 205/50R17 K42 A02 A04 A05
JR 104-149 215/50R17 K07 K11 K42 A06 A08 A09
e11*98/14*0138*.. 104-149 225/45R17 K08 K42 K49 A12 A14 A22
- Limousine 104-149 235/45R17 K10 K11 K42 K50 R03 B02 Lim V17
104-149 245/40R17 K10 K11 K42 K50 M44 R03 S02
Chrysler Stratus 96-120 205/45R17 K05 K42 K49 K50 K56 A02 A04 A05
JA (M.6.) 96-120 205/50R17 K06 K42 K45 K49 K50 K56 A06 A08 A09
e11*93/81*0012*.. 96-120 215/45R17 K42 K45 K49 K50 K56 A12 A14 A22
96-120 225/45R17 K06 K42 K45 K49 K50 K56 B02 V17 S02
96-120 235/40R17 K42 K46 K50 K56 M27 R03
Chrysler Stratus 96-120 205/50R17 K02 K05 K07 K08 K11 A02 A04 A05
JX 96-120 225/45R17 K02 K05 K07 K08 K11 A06 A08 A09
e11*93/81*0028*.. 96-120 235/45R17 K05 K06 K07 K08 K11 K42 A12 A14 A22
B02 V17 S02
Chrysler PT Cruiser 100,104 205/45R17 L01 T88 A02 A04 A05
PT 100,104 205/50R17 K07 K08 L02 A06 A08 A09
e11*98/14*0058*.. 100,104 215/45R17 K07 K08 L02 T87 T88 A12 A14 A22
- mit Automatik-Getr. 100,104 225/45R17 K07 K08 L02 B02 V17 S02
100,104 235/40R17 K49 K50 L02 M27
100,104 245/40R17 K50 M44 R03
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 55-000504-A03-VTGA01
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ B14 757
Hersteller Brock GmbH

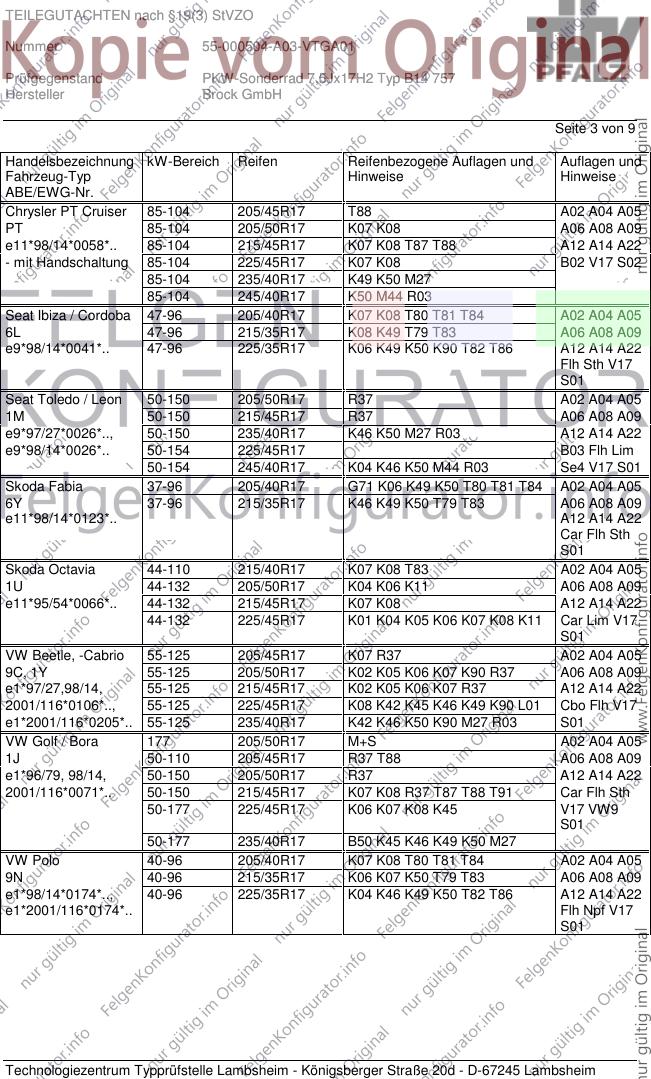

Seite 3 von 9
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Chrysler PT Cruiser 85-104 205/45R17 T88 A02 A04 A05
PT 85-104 205/50R17 K07 K08 A06 A08 A09
e11*98/14*0058*.. 85-104 215/45R17 K07 K08 T87 T88 A12 A14 A22
- mit Handschaltung 85-104 225/45R17 K07 K08 B02 V17 S02
85-104 235/40R17 K49 K50 M27
85-104 245/40R17 K50 M44 R03
Seat Ibiza / Cordoba 47-96 205/40R17 K07 K08 T80 T81 T84 A02 A04 A05
6L 47-96 215/35R17 K08 K49 T79 T83 A06 A08 A09
e9*98/14*0041*.. 47-96 225/35R17 K06 K49 K50 K90 T82 T86 A12 A14 A22
Flh Sth V17
S01
Seat Toledo / Leon 50-150 205/50R17 R37 A02 A04 A05
1M 50-150 215/45R17 R37 A06 A08 A09
e9*97/27*0026*.., 50-150 235/40R17 K46 K50 M27 R03 A12 A14 A22
e9*98/14*0026*.. 50-154 225/45R17 B03 Flh Lim
50-154 245/40R17 K04 K46 K50 M44 R03 Se4 V17 S01
Skoda Fabia 37-96 205/40R17 G71 K06 K49 K50 T80 T81 T84 A02 A04 A05
6Y 37-96 215/35R17 K46 K49 K50 T79 T83 A06 A08 A09
e11*98/14*0123*.. A12 A14 A22
Car Flh Sth
S01
Skoda Octavia 44-110 215/40R17 K07 K08 T83 A02 A04 A05
1U 44-132 205/50R17 K04 K06 K11 A06 A08 A09
e11*95/54*0066*.. 44-132 215/45R17 K07 K08 A12 A14 A22
44-132 225/45R17 K01 K04 K05 K06 K07 K08 K11 Car Lim V17
S01
VW Beetle, -Cabrio 55-125 205/45R17 K07 R37 A02 A04 A05
9C, 1Y 55-125 205/50R17 K02 K05 K06 K07 K90 R37 A06 A08 A09
e1*97/27,98/14, 55-125 215/45R17 K02 K05 K06 K07 R37 A12 A14 A22
2001/116*0106*.., 55-125 225/45R17 K08 K42 K45 K46 K49 K90 L01 Cbo Flh V17
e1*2001/116*0205*.. 55-125 235/40R17 K42 K46 K50 K90 M27 R03 S01
VW Golf / Bora 177 205/50R17 M+S A02 A04 A05
1J 50-110 205/45R17 R37 T88 A06 A08 A09
e1*96/79, 98/14, 50-150 205/50R17 R37 A12 A14 A22
2001/116*0071*.. 50-150 215/45R17 K07 K08 R37 T87 T88 T91 Car Flh Sth
50-177 225/45R17 K06 K07 K08 K45 V17 VW9
S01
50-177 235/40R17 B50 K45 K46 K49 K50 M27
VW Polo 40-96 205/40R17 K07 K08 T80 T81 T84 A02 A04 A05
9N 40-96 215/35R17 K06 K07 K50 T79 T83 A06 A08 A09
e1*98/14*0174*.., 40-96 225/35R17 K04 K46 K49 K50 T82 T86 A12 A14 A22
e1*2001/116*0174*.. Flh Npf V17
S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 55-000504-A03-VTGA01
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ B14 757
Hersteller Brock GmbH
Seite 4 von 9
Auflagen und Hinweise
A02 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sachver-
ständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen oder
einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis entsprechend
dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu verwen-
denden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren zu entnehmen. Ferner
sind nur Reifen eines Reifenherstellers und achsweise eines Profiltyps zulässig. Bei Verwendung un-
terschiedlicher Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige Fahrzeug
durch den Reifen- oder Fahrzeughersteller zu bestätigen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A06 Die Mindesteinschraubtiefen der Radschrauben bzw. Muttern betragen (sofern serienmäßig
nicht unterschritten) 6,5 Umdrehungen für M12x1,5; 7,5 Umdrehungen für M12x1,25 oder M14x1,5
und 8 Umdrehungen für Gewinde 1/2" UNF.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht län-
ger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet wer-
den. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, daß der vom Reifenhersteller vorge-
schriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte unter-
halb der Felgenschulter angebracht werden.
A22 Es sind nur schlauchlose Reifen und Gummiventile nach E.T.R.T.O. V2-03-6 (33GS-11,5),
z.B. Alligator Typ TR412 oder Metallschraubventile mit Befestigung von außen, die weitgehend den
Normen DIN, E.T.R.T.O oder der Tire and Rim entsprechen, zulässig. Bei Fahrzeugausführungen mit
einer bauartbedingten Höchstgeschwindigkeit über 210 km/h sind nur Metallschraubventile zulässig.
B02 Vor Montage der Sonderräder sind eventuell vorhandene Zentrierstifte, Befestigungsschrau-
ben oder Sicherungsringe an den Anschlußflanschen des Fahrzeugs zu entfernen.
B03 Die Sonderräder sind nicht zulässig an Fahrzeugen, die ausschließlich mit größeren und/oder
breiteren Serienrädern (mit Ausnahme von Felgen für M+S-Bereifung) ausgerüstet sind.
B50 Die Kabel bzw. deren Halterungen für die Verschleißanzeige oder ABS-Kabel sind so zu verle-
gen bzw. verändern, daß mindestens 4 mm Abstand zur Rad-Reifenkombination vorhanden ist.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Kombili-
mousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 55-000504-A03-VTGA01
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ B14 757
Hersteller Brock GmbH

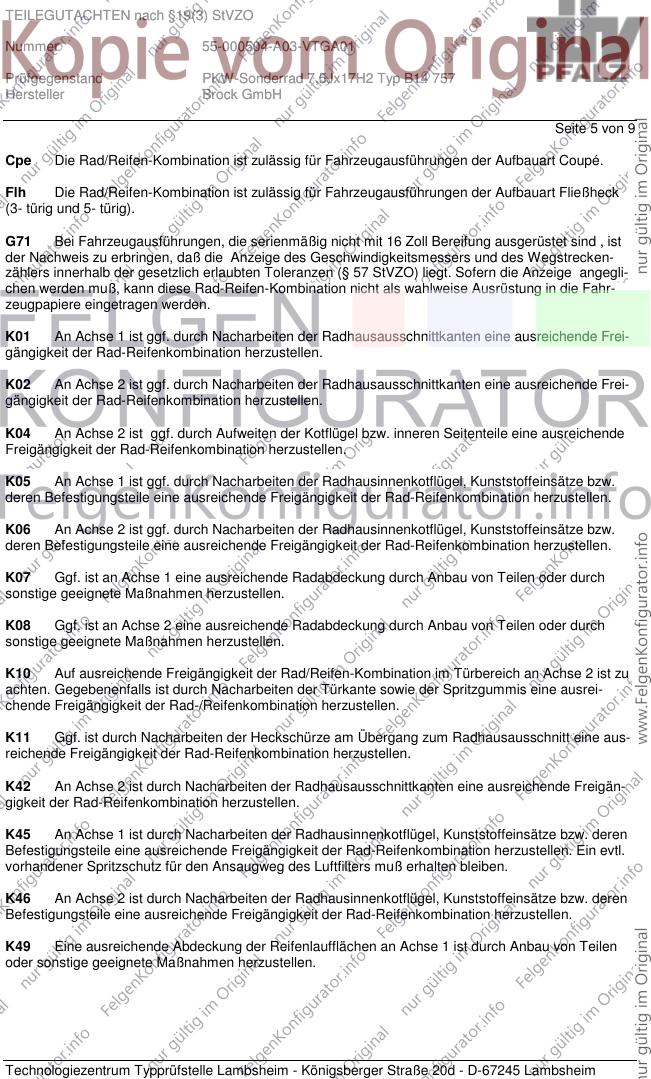

Seite 5 von 9
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3- türig und 5- türig).
G71 Bei Fahrzeugausführungen, die serienmäßig nicht mit 16 Zoll Bereifung ausgerüstet sind , ist
der Nachweis zu erbringen, daß die Anzeige des Geschwindigkeitsmessers und des Wegstrecken-
zählers innerhalb der gesetzlich erlaubten Toleranzen (§ 57 StVZO) liegt. Sofern die Anzeige angegli-
chen werden muß, kann diese Rad-Reifen-Kombination nicht als wahlweise Ausrüstung in die Fahr-
zeugpapiere eingetragen werden.
K01 An Achse 1 ist ggf. durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Frei-
gängigkeit der Rad-Reifenkombination herzustellen.
K02 An Achse 2 ist ggf. durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Frei-
gängigkeit der Rad-Reifenkombination herzustellen.
K04 An Achse 2 ist ggf. durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K05 An Achse 1 ist ggf. durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw.
deren Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K06 An Achse 2 ist ggf. durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw.
deren Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K07 Ggf. ist an Achse 1 eine ausreichende Radabdeckung durch Anbau von Teilen oder durch
sonstige geeignete Maßnahmen herzustellen.
K08 Ggf. ist an Achse 2 eine ausreichende Radabdeckung durch Anbau von Teilen oder durch
sonstige geeignete Maßnahmen herzustellen.
K10 Auf ausreichende Freigängigkeit der Rad/Reifen-Kombination im Türbereich an Achse 2 ist zu
achten. Gegebenenfalls ist durch Nacharbeiten der Türkante sowie der Spritzgummis eine ausrei-
chende Freigängigkeit der Rad-/Reifenkombination herzustellen.
K11 Ggf. ist durch Nacharbeiten der Heckschürze am Übergang zum Radhausausschnitt eine aus-
reichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muß erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K49 Eine ausreichende Abdeckung der Reifenlaufflächen an Achse 1 ist durch Anbau von Teilen
oder sonstige geeignete Maßnahmen herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 55-000504-A03-VTGA01
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ B14 757
Hersteller Brock GmbH
Seite 6 von 9
K50 Eine ausreichende Abdeckung der Reifenlaufflächen an Achse 2 ist durch Anbau von Teilen
oder sonstige geeignete Maßnahmen herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine ausrei-
chende Freigängigkeit der Rad-Reifenkombination herzustellen.
K90 Auf ausreichenden Abstand der Rad-Reifen-Kombination zum Tankeinfüllrohr/Aktivkohlefilter
bzw. dessen Kunststoffverkleidung ist zu achten.
L01 Ggf. ist durch Begrenzung des Lenkeinschlags oder sonstige geeignete Maßnahmen eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
L02 Durch Begrenzung des Lenkeinschlages oder sonstige geeignete Maßnahmen ist eine ausrei-
chende Freigängigkeit der Rad-Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
M27 Folgende Reifen wurden geprüft:
Hersteller Sommerprofiltyp(en) Winterprofiltyp(en)
bzw. Geschw.Kat. bzw. Geschw.Kat.
Dunlop SP 8000, SP 9000 ---
Bridgestone S-01 ---
Pirelli P700-Z, P Zero Asim. ---
Uniroyal RTT2, Rallye 440 (ZR) ---
Michelin MXX3 ---
Continental CSC, CZ91 ---
Goodyear Eagle ZR, GSA, GSD, GSD+, Eagle F1 ---
Fulda Y 3000, Carat Extremo ---
Semperit M800 ---
Es können auch andere Reifen der Reifengröße 235/40R17 verwendet werden, die gemäß Bestäti-
gung des Reifenherstellers auf 7,5 J x 17 H2 montierbar sind.
M36 Folgende Reifen wurden geprüft:
Hersteller Sommerprofiltyp(en) Winterprofiltyp(en)
bzw. Geschw.Kat. bzw. Geschw.Kat.
Dunlop D 40, SP 8000 --
Goodyear Eagle F1 --
Es können auch andere Reifen der Reifengröße 245/35R17 verwendet werden, die gemäß Bestäti-
gung des Reifenherstellers auf 7,5 J x 17 H2 montierbar sind.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 55-000504-A03-VTGA01
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ B14 757
Hersteller Brock GmbH
Seite 7 von 9
M44 Folgende Reifen wurden geprüft:
Hersteller Sommerprofiltyp(en) Winterprofiltyp(en)
bzw. Geschw.Kat. bzw. Geschw.Kat.
Dunlop SP 8000 -
Bridgestone S-01, RE-71 -
Uniroyal RTT-1, RTT-2 (ZR) -
Continental SportContact -
Goodyear Eagle F1, Eagle ZR, GSD+ -
Es können auch andere Reifen der Reifengröße 245/40R17 verwendet werden, die gemäß Bestäti-
gung des Reifenherstellers auf 7,5 J x 17 H2 montierbar sind.
Npf Rad-Reifen-Kombination(en) nicht zulässig bei Fahrzeugausführungen Polo Fun.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R35 Sofern bei dieser Reifengröße Reifenfabrikatsbindungen aufgeführt sind, sollten die vom Fahr-
zeughersteller empfohlenen Reifen verwendet werden.
R37 Diese Reifengröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig ausschließ-
lich mit größerer und/oder breiterer Bereifung ausgerüstet sind.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 ver-
wendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 ver-
wendet werden.
Se4 Sonderrad nicht zulässig für Fahrzeugausführungen mit Brembo-Bremssattel in Verbindung
mit Bremsscheibendurchmesser 323x28 mm an Achse 1.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T79 Reifen (LI 79) nur zulässig für Fahrzeuge mit zul. Achslasten bis 874 kg (Fzg.-Schein, Ziff. 16).
T80 Reifen (LI 80) nur zulässig für Fahrzeuge mit zul. Achslasten bis 900 kg (Fzg.-Schein, Ziff. 16).
T81 Reifen (LI 81) nur zulässig für Fahrzeuge mit zul. Achslasten bis 924 kg (Fzg.-Schein, Ziff. 16).
T82 Reifen (LI 82) nur zulässig für Fahrzeuge mit zul. Achslasten bis 950 kg (Fzg.-Schein, Ziff. 16).
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16).
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16).
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 55-000504-A03-VTGA01
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ B14 757
Hersteller Brock GmbH

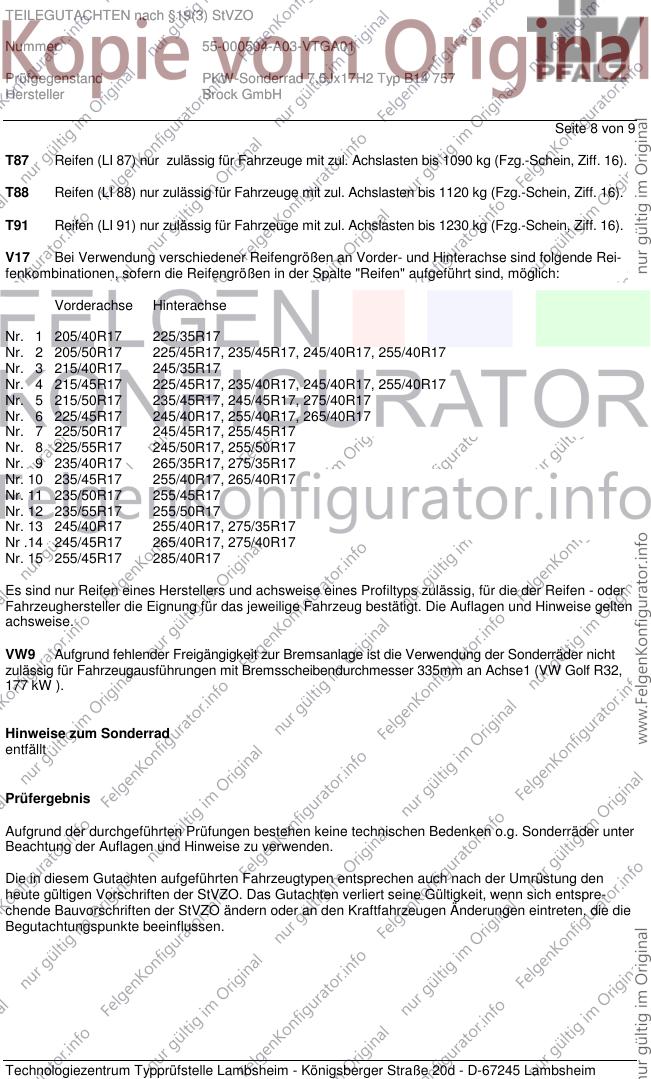

Seite 8 von 9
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16).
V17 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende Rei-
fenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 205/40R17 225/35R17
Nr. 2 205/50R17 225/45R17, 235/45R17, 245/40R17, 255/40R17
Nr. 3 215/40R17 245/35R17
Nr. 4 215/45R17 225/45R17, 235/40R17, 245/40R17, 255/40R17
Nr. 5 215/50R17 235/45R17, 245/45R17, 275/40R17
Nr. 6 225/45R17 245/40R17, 255/40R17, 265/40R17
Nr. 7 225/50R17 245/45R17, 255/45R17
Nr. 8 225/55R17 245/50R17, 255/50R17
Nr. 9 235/40R17 265/35R17, 275/35R17
Nr. 10 235/45R17 255/40R17, 265/40R17
Nr. 11 235/50R17 255/45R17
Nr. 12 235/55R17 255/50R17
Nr. 13 245/40R17 255/40R17, 275/35R17
Nr .14 245/45R17 265/40R17, 275/40R17
Nr. 15 255/45R17 285/40R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen - oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise gelten
achsweise.
VW9 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung der Sonderräder nicht
zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 335mm an Achse1 (VW Golf R32,
177 kW ).
Hinweise zum Sonderrad
entfällt
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder unter
Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entspre-
chende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 55-000504-A03-VTGA01
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ B14 757
Hersteller Brock GmbH

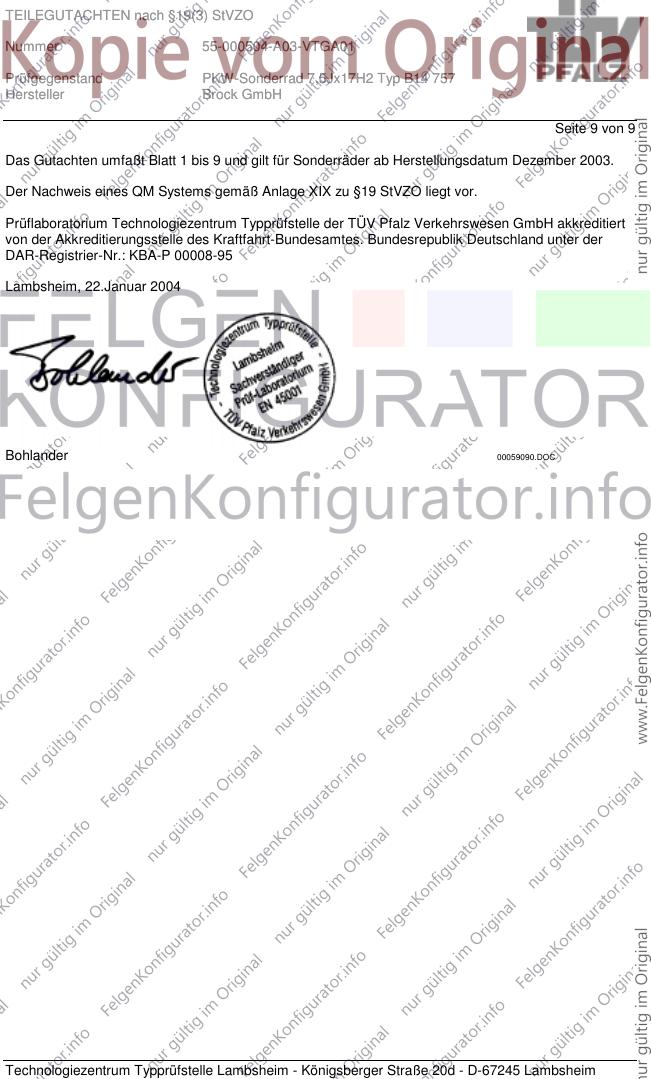

Seite 9 von 9
Das Gutachten umfaßt Blatt 1 bis 9 und gilt für Sonderräder ab Herstellungsdatum Dezember 2003.
Der Nachweis eines QM Systems gemäß Anlage XIX zu §19 StVZO liegt vor.
Prüflaboratorium Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH akkreditiert
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes. Bundesrepublik Deutschland unter der
DAR-Registrier-Nr.: KBA-P 00008-95
Lambsheim, 22.Januar 2004
Bohlander 00059090.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
