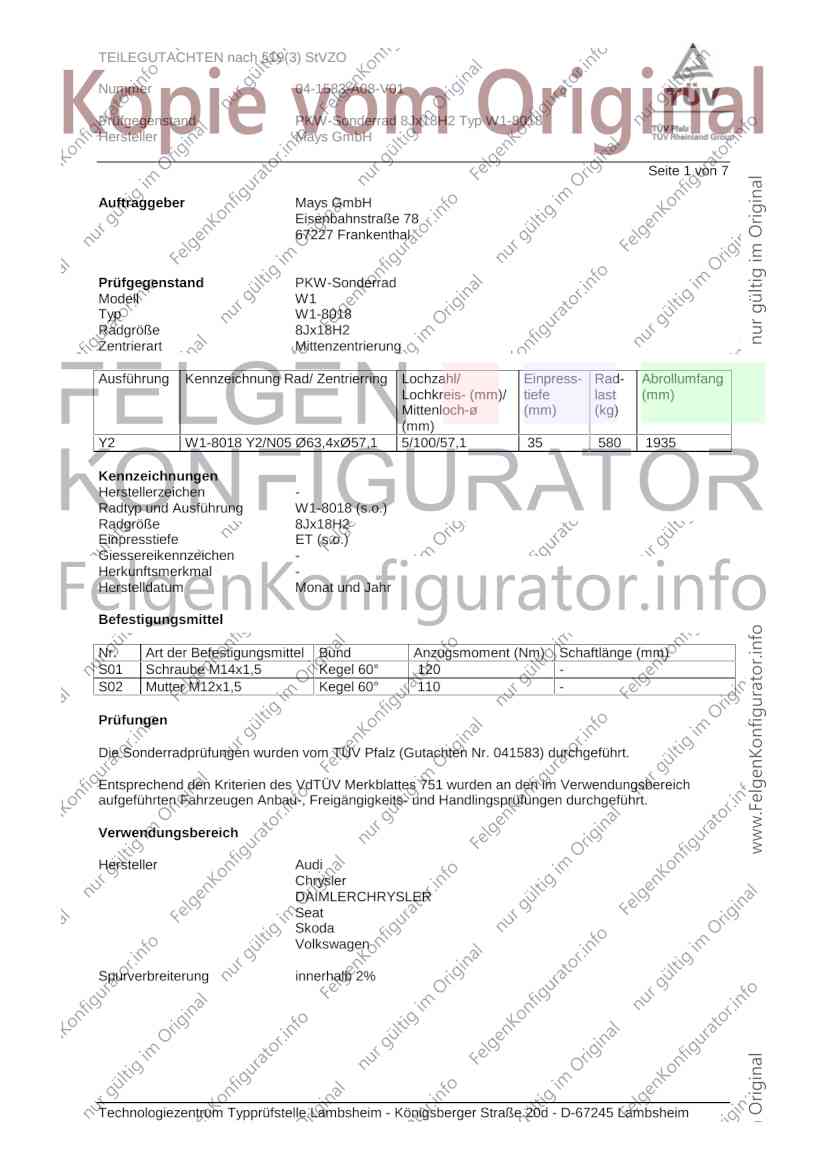

TEILEGUTACHTEN nach §19(3) StVZO
Nummer 04-1583-A08-V01
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ W1-8018
Hersteller Mays GmbH
Seite 1 von 7
Auftraggeber Mays GmbH
Eisenbahnstraße 78
67227 Frankenthal
Prüfgegenstand PKW-Sonderrad
Modell W1
Typ W1-8018
Radgröße 8Jx18H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
Y2 W1-8018 Y2/N05 Ø63,4xØ57,1 5/100/57,1 35 580 1935
Kennzeichnungen
Herstellerzeichen -
Radtyp und Ausführung W1-8018 (s.o.)
Radgröße 8Jx18H2
Einpresstiefe ET (s.o.)
Giessereikennzeichen -
Herkunftsmerkmal -
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M14x1,5 Kegel 60° 120 -
S02 Mutter M12x1,5 Kegel 60° 110 -
Prüfungen
Die Sonderradprüfungen wurden vom TÜV Pfalz (Gutachten Nr. 041583) durchgeführt.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 wurden an den im Verwendungsbereich
aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Chrysler
DAIMLERCHRYSLER
Seat
Skoda
Volkswagen
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 04-1583-A08-V01
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ W1-8018
Hersteller Mays GmbH
Seite 2 von 7
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A3 66-132 215/40R18 K46 K49 K50 T85 A02 A04 A05
8L 66-132 225/35R18 K46 K49 K50 T83 T87 A06 A08 A09
e1*95/54*0042*.., 66-132 225/40R18 K46 K49 K50 L02 A12 A14 A18
e1*98/14*0042*.. 66-132 245/35R18 K44 K46 K50 R03 V00 V18 S01
Audi A3 S3 154-180 225/35R18 T87 A02 A04 A05
8L 154-180 225/40R18 L02 A06 A08 A09
e1*98/14*0042*.. A12 A14 A18
S01
Audi TT 110-132 215/40R18 R37 T85 A02 A04 A05
8N 110-180 225/35R18 L02 T83 T87 A06 A08 A09
e1*97/27,98/14, 110-180 225/40R18 L02 A12 A14 A18
e1*2001/116*0089*.., 110-180 245/35R18 K46 K50 K90 R03 Cbo Cpe V18
e1*2001/116*0247*.. 110-180 255/35R18 K46 K50 K90 R03 R70 S01
Chrysler Sebring 104-149 215/45R18 K42 K49 K56 A02 A04 A05
JR 104-149 225/40R18 K15 K42 K49 K50 K56 A06 A08 A09
e11*98/14*0138*.. 104-149 245/35R18 K15 K42 K50 K56 R03 A12 A14 A18
- Limousine B02 Lim V18
S02
Chrysler Sebring 104-149 215/45R18 K42 K49 K56 A02 A04 A05
JR 104-149 225/40R18 K42 K49 K50 K56 A06 A08 A09
e11*98/14*0138*.. 104-149 245/35R18 K42 K50 K56 R03 A12 A14 A18
- Cabrio 104-149 245/40R18 K42 K50 K56 R03 B02 Cbo V18
104-149 255/35R18 K42 K44 K50 K56 R03 R70 S02
Chrysler Stratus 96-120 225/40R18 K42 K49 K50 K56 A02 A04 A05
JX 96-120 235/40R18 K42 K44 K45 K49 K50 K56 A06 A08 A09
e11*93/81*0028*.. 96-120 245/35R18 K42 K44 K50 K56 R03 A12 A14 A18
B02 V18 S02
Chrysler PT Cruiser 100-105 215/40R18 K49 K50 T85 T89 A02 A04 A05
PT 100-105 225/40R18 K49 K50 T88 A06 A08 A09
e11*98/14*0058*.. 100-105 255/35R18 K44 K50 R03 R70 A12 A14 A18
- mit Automatik-Getr. B02 Cbo Flh
L02 V18 S02
Chrysler PT Cruiser 85-164 215/40R18 K49 K50 T85 A02 A04 A05
PT 85-164 225/40R18 K49 K50 T88 A06 A08 A09
e11*98/14*0058*.. 85-164 255/35R18 K44 K50 R03 R70 A12 A14 A18
- mit Handschaltung B02 Cbo Flh
V18 S02
Seat Ibiza / Cordoba 47-110 215/35R18 G01 K14 K27 K44 K45 K46 K49 A02 A04 A05
6L K50 A06 A08 A09
e9*98/14*0041*.. A12 A14 A18
Flh Sth S01
Seat Toledo / Leon 50-132,154 245/35R18 A58 K44 K46 K50 R03 A02 A04 A05
1M 50-150 215/40R18 K46 K49 K50 R37 T85 A06 A08 A09
e9*97/27*0026*.., 50-150 225/35R18 K46 K49 K50 R37 T83 T87 A12 A14 A18
e9*98/14*0026*.. 50-154 225/40R18 K45 K46 K49 K50 Flh Lim Se4
V18 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 04-1583-A08-V01
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ W1-8018
Hersteller Mays GmbH
Seite 3 von 7
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Skoda Octavia 44-132 215/40R18 K46 K49 K50 T85 A02 A04 A05
1U 44-132 225/35R18 K44 K46 K49 K50 K56 T83 T87 A06 A08 A09
e11*95/54*0066*.. 44-132 225/40R18 K41 K44 K46 K49 K50 K56 L02 A12 A14 A18
Car K45 Lim
S01
VW Beetle, -Cabrio 55-125 215/40R18 K42 K45 K46 K90 T85 A02 A04 A05
9C, 1Y 55-125 225/35R18 K42 K45 K46 K90 T83 T87 A06 A08 A09
e1*97/27,98/14, 55-125 225/40R18 K42 K45 K46 K90 A12 A14 A18
2001/116*0106*.., Cbo Flh K49
e1*2001/116*0205*.. K50 S01
VW Golf / Bora 50-132 245/35R18 A58 K44 K46 K50 R03 T88 T89 A02 A04 A05
1J 50-150 215/40R18 K46 K49 K50 NAK T85 A06 A08 A09
e1*96/79, 98/14, 50-150 225/35R18 K46 K49 K50 T83 T87 A12 A14 A18
2001/116*0071*.. 50-177 225/40R18 K45 K46 K49 K50 T88 T89 Car Flh Sth
V00 V18 S01
VW Polo 40-96 215/35R18 G01 K44 K45 K46 K49 K50 T80 A02 A04 A05
9N T84 A06 A08 A09
e1*98/14*0174*.., A12 A14 A18
e1*2001/116*0174*.. Flh Npf Sth
S01
VW Polo Fun 40-74 215/35R18 K42 T80 T84 A02 A04 A05
9N A06 A08 A09
e1*2001/116*0174*.. A12 A14 A18
Flh KMV S01
Auflagen und Hinweise
A02 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen
oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis
entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren zu entnehmen.
Ferner sind nur Reifen eines Reifenherstellers und achsweise eines Profiltyps zulässig. Bei
Verwendung unterschiedlicher Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige
Fahrzeug durch den Reifen- oder Fahrzeughersteller zu bestätigen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A06 Die Mindesteinschraubtiefen der Radschrauben bzw. Muttern betragen (sofern serienmäßig
nicht unterschritten) 6,5 Umdrehungen für M12x1,5; 7,5 Umdrehungen für M12x1,25 oder M14x1,5
und 8 Umdrehungen für Gewinde 1/2" UNF.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 04-1583-A08-V01
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ W1-8018
Hersteller Mays GmbH
Seite 4 von 7
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, daß der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter angebracht werden.
A18 Es sind nur schlauchlose Reifen und Metallschraubventile mit Befestigung von außen, die
weitgehend den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Das Ventil darf
nicht über den Felgenrand hinausragen.
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
B02 Vor Montage der Sonderräder sind eventuell vorhandene Zentrierstifte,
Befestigungsschrauben oder Sicherungsringe an den Anschlußflanschen des Fahrzeugs zu entfernen.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3- türig und 5- türig).
G01 Es ist der Nachweis zu erbringen, daß die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der gesetzlich erlaubten Toleranzen (Paragraph 57 StVZO) liegt. Wird
die Anzeige angeglichen, sind die in den Fahrzeugpapieren eingetragen Rad-Reifenkombinationen auf
Zulässigkeit zu überprüfen.
K14 An der Vorderachse ist durch Nacharbeit der Frontschürze am Übergang zum Kotflügel eine
ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K15 Eine ausreichende Freigängigkeit der Rad/Reifen-Kombination im Türbereich an Achse 2 ist
durch Nacharbeiten der Türkante sowie der Spritzgummis herzustellen.
K27 An Achse 1 ist durch Nacharbeit der Befestigung des Kunststoffinnenkotflügels an der
Bördelkante eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muß erhalten bleiben.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 04-1583-A08-V01
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ W1-8018
Hersteller Mays GmbH
Seite 5 von 7
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K49 Eine ausreichende Abdeckung der Reifenlaufflächen an Achse 1 ist durch Anbau von Teilen
oder sonstige geeignete Maßnahmen herzustellen.
K50 Eine ausreichende Abdeckung der Reifenlaufflächen an Achse 2 ist durch Anbau von Teilen
oder sonstige geeignete Maßnahmen herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K90 Auf ausreichenden Abstand der Rad-Reifen-Kombination zum Tankeinfüllrohr/Aktivkohlefilter
bzw. dessen Kunststoffverkleidung ist zu achten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
L02 Durch Begrenzung des Lenkeinschlages oder sonstige geeignete Maßnahmen ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
NAK Die Rad/Reifen-Kombination ist nicht zulässig für Fahrzeugausführungen der Aufbauart Avant,
Caravan, Kombi bzw. Touring mit Allradantrieb.
Npf Rad-Reifen-Kombination(en) nicht zulässig bei Fahrzeugausführungen Polo Fun.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R37 Diese Reifengröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig
ausschließlich mit größerer und/oder breiterer Bereifung ausgerüstet sind.
R70 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des
Reifenherstellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende
Tragfähigkeit bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
verwendet werden.
Se4 Sonderrad nicht zulässig für Fahrzeugausführungen mit Brembo-Bremssattel in Verbindung
mit Bremsscheibendurchmesser 323x28 mm an Achse 1.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T80 Reifen (LI 80) nur zulässig für Fahrzeuge mit zul. Achslasten bis 900 kg (Fzg.-Schein, Ziff. 16).
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16).
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff.
16).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 04-1583-A08-V01
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ W1-8018
Hersteller Mays GmbH

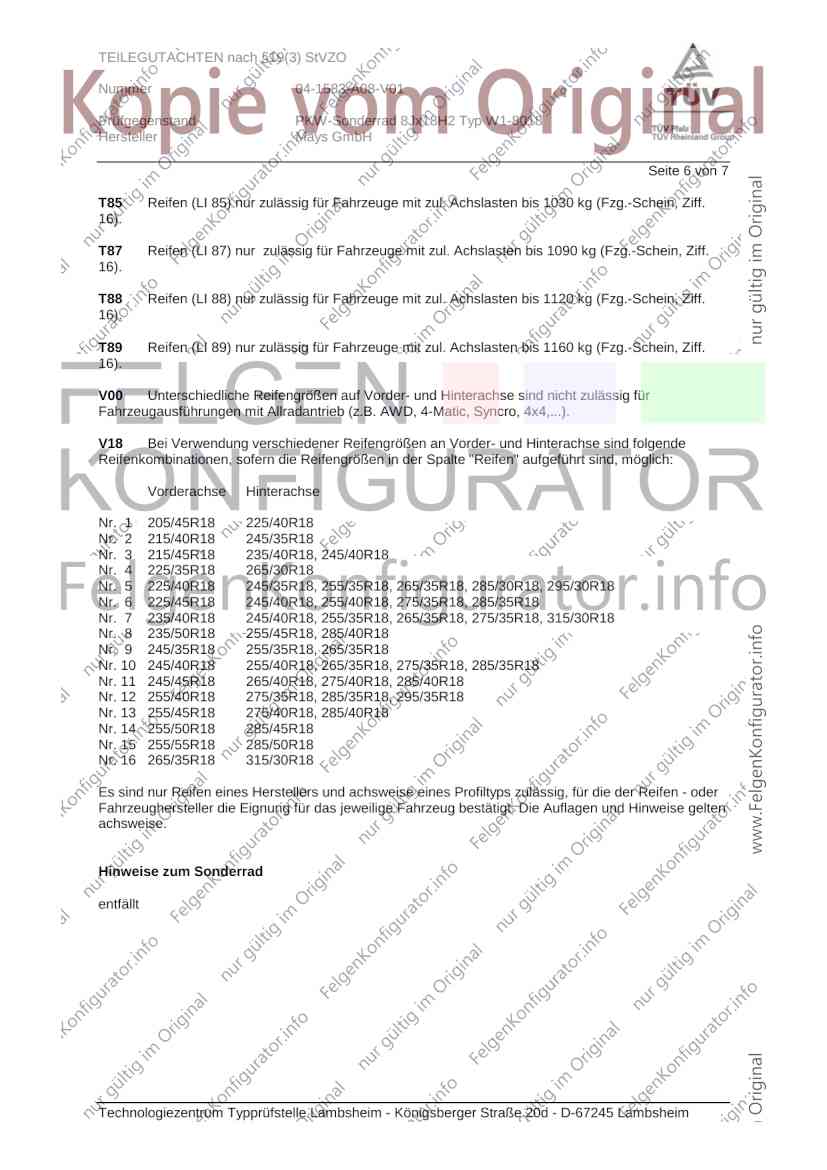

Seite 6 von 7
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff.
16).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff.
16).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff.
16).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff.
16).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V18 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 205/45R18 225/40R18
Nr. 2 215/40R18 245/35R18
Nr. 3 215/45R18 235/40R18, 245/40R18
Nr. 4 225/35R18 265/30R18
Nr. 5 225/40R18 245/35R18, 255/35R18, 265/35R18, 285/30R18, 295/30R18
Nr. 6 225/45R18 245/40R18, 255/40R18, 275/35R18, 285/35R18
Nr. 7 235/40R18 245/40R18, 255/35R18, 265/35R18, 275/35R18, 315/30R18
Nr. 8 235/50R18 255/45R18, 285/40R18
Nr. 9 245/35R18 255/35R18, 265/35R18
Nr. 10 245/40R18 255/40R18, 265/35R18, 275/35R18, 285/35R18
Nr. 11 245/45R18 265/40R18, 275/40R18, 285/40R18
Nr. 12 255/40R18 275/35R18, 285/35R18, 295/35R18
Nr. 13 255/45R18 275/40R18, 285/40R18
Nr. 14 255/50R18 285/45R18
Nr. 15 255/55R18 285/50R18
Nr. 16 265/35R18 315/30R18
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen - oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise gelten
achsweise.
Hinweise zum Sonderrad
entfällt
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 04-1583-A08-V01
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ W1-8018
Hersteller Mays GmbH
Seite 7 von 7
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder unter
Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten,
die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 7 und gilt für Sonderräder ab Herstellungsdatum April 2004.
Der Nachweis eines QM Systems gemäß Anlage XIX zu §19 StVZO liegt vor.
Prüflaboratorium Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH akkreditiert
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes. Bundesrepublik Deutschland unter der
DAR-Registrier-Nr.: KBA-P 00008-95
Lambsheim, 24. September 2004
Tufan 00069436.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
