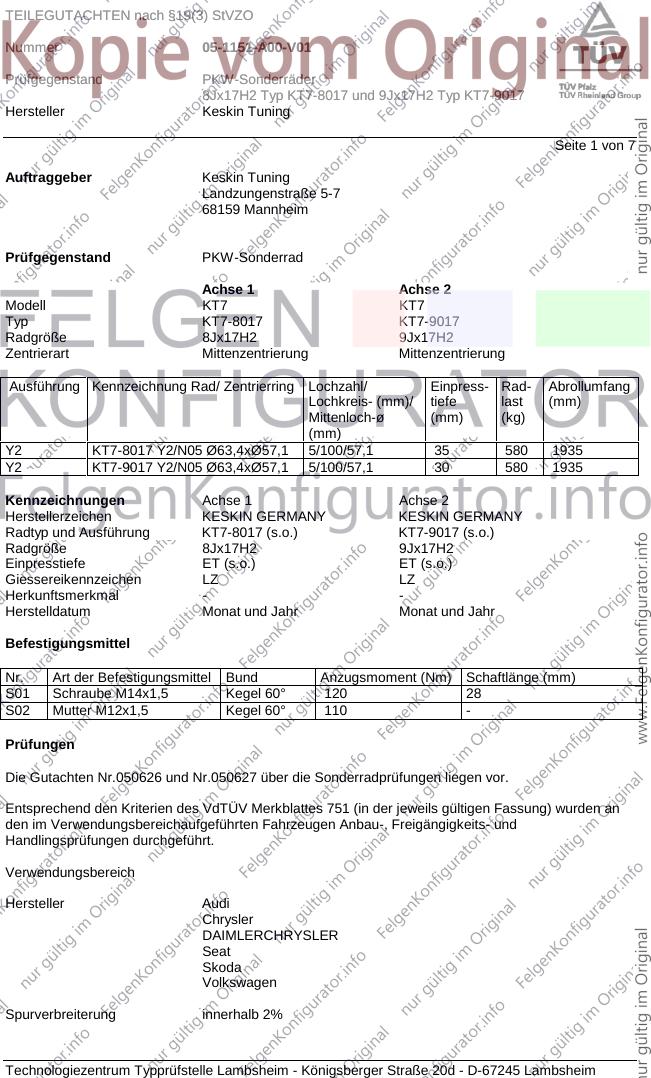

TEILEGUTACHTEN nach §19(3) StVZO
Nummer 05-1151-A00-V01
Prüfgegenstand PKW-Sonderräder
8Jx17H2 Typ KT7-8017 und 9Jx17H2 Typ KT7-9017
Hersteller Keskin Tuning
Seite 1 von 7
Auftraggeber Keskin Tuning
Landzungenstraße 5-7
68159 Mannheim
Prüfgegenstand PKW-Sonderrad
Achse 1 Achse 2
Modell KT7 KT7
Typ KT7-8017 KT7-9017
Radgröße 8Jx17H2 9Jx17H2
Zentrierart Mittenzentrierung Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
Y2 KT7-8017 Y2/N05 Ø63,4xØ57,1 5/100/57,1 35 580 1935
Y2 KT7-9017 Y2/N05 Ø63,4xØ57,1 5/100/57,1 30 580 1935
Kennzeichnungen Achse 1 Achse 2
Herstellerzeichen KESKIN GERMANY KESKIN GERMANY
Radtyp und Ausführung KT7-8017 (s.o.) KT7-9017 (s.o.)
Radgröße 8Jx17H2 9Jx17H2
Einpresstiefe ET (s.o.) ET (s.o.)
Giessereikennzeichen LZ LZ
Herkunftsmerkmal - -
Herstelldatum Monat und Jahr Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M14x1,5 Kegel 60° 120 28
S02 Mutter M12x1,5 Kegel 60° 110 -
Prüfungen
Die Gutachten Nr.050626 und Nr.050627 über die Sonderradprüfungen liegen vor.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereichaufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Chrysler
DAIMLERCHRYSLER
Seat
Skoda
Volkswagen
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 05-1151-A00-V01
Prüfgegenstand PKW-Sonderräder
8Jx17H2 Typ KT7-8017 und 9Jx17H2 Typ KT7-9017
Hersteller Keskin Tuning
Seite 2 von 7
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A3 66-132 205/50R17 K49 M04 R02 A02 A04 A05
8L 66-132 215/40R17 K46 K49 K50 R70 T83 T87 A06 A08 A09
e1*95/54*0042*.., 66-132 215/45R17 K49 R02 A12 A14 A21
e1*98/14*0042*.. 66-132 225/45R17 K49 R02 Au5 F20 M01
66-132 225/45R17 K46 K50 K56 R03 R70 V17 S01
66-132 235/40R17 K44 K46 K49 K50 K56
66-132 245/35R17 K44 K46 K50 K56 R03
66-132 245/40R17 K44 K46 K50 K56 R03
Audi A3 S3 154-180 225/45R17 R02 A02 A04 A05
8L 154-180 225/45R17 K46 K56 R03 R70 A06 A08 A09
e1*98/14*0042*.. 154-180 235/40R17 K46 K50 K56 A12 A14 A21
154-180 245/40R17 K46 K50 K56 R03 L02 M01 V17
S01
Audi TT 110-180 225/45R17 R02 A02 A04 A05
8N 110-180 225/45R17 K46 K90 R03 R70 A06 A08 A09
e1*97/27,98/14, 110-180 235/40R17 K46 K90 A12 A14 A21
e1*2001/116*0089*.., 110-180 245/40R17 K46 K50 K90 R03 Cbo Cpe F20
e1*2001/116*0247*.. 110-180 255/40R17 K46 K50 K90 R03 L02 M01 V17
S01
Chrysler Sebring 104-149 205/50R17 M04 R02 A02 A04 A05
JR 104-149 215/50R17 K45 K49 M56 R02 A06 A08 A09
e11*98/14*0138*.. 104-149 225/45R17 K49 R02 A12 A14 A21
- Cabrio 104-149 225/45R17 K42 K50 K56 R03 R70 B02 Cbo M01
104-149 235/45R17 K42 K44 K50 K56 R03 V17 S02
104-149 245/45R17 K42 K44 K50 K56 R03
Chrysler PT Cruiser 85-164 205/50R17 K49 M04 R02 A02 A04 A05
PT 85-164 215/45R17 K49 R02 T87 T88 A06 A08 A09
e11*98/14*0058*.. 85-164 225/45R17 K49 R02 A12 A14 A21
- mit Handschaltung 85-164 225/45R17 K44 K50 R03 R70 B02 B48 Cbo
85-164 235/40R17 K44 K49 K50 Flh M01 V17
85-164 245/40R17 K44 K50 R03 S02
85-164 255/40R17 K44 K50 R03
Chrysler PT Cruiser 100-105 205/50R17 K49 M04 R02 A02 A04 A05
PT 100-105 215/45R17 K49 R02 T87 T88 A06 A08 A09
e11*98/14*0058*.. 100-105 225/45R17 K49 R02 A12 A14 A21
- mit Automatik-Getr. 100-105 225/45R17 K44 K50 R03 R70 B02 B48 Cbo
100-105 235/40R17 K44 K49 K50 Flh L02 M01
100-105 245/40R17 K44 K50 R03 V17 S02
100-105 255/40R17 K44 K50 R03
Seat Toledo / Leon 50-150 205/50R17 K49 M04 R02 R37 A02 A04 A05
1M 50-150 215/45R17 K49 R02 R37 A06 A08 A09
e9*97/27*0026*.., 50-154 225/45R17 K49 R02 A12 A14 A21
e9*98/14*0026*.. 50-154 225/45R17 K44 K46 K50 R03 R70 Au5 F20 Flh
50-154 235/40R17 K44 K46 K49 K50 Lim M01 Se4
50-154 245/40R17 K44 K46 K50 R03 V17 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 05-1151-A00-V01
Prüfgegenstand PKW-Sonderräder
8Jx17H2 Typ KT7-8017 und 9Jx17H2 Typ KT7-9017
Hersteller Keskin Tuning
Seite 3 von 7
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Skoda Octavia 44-110 215/40R17 K44 K46 K49 K56 R70 T83 T87 A02 A04 A05
1U 44-132 225/45R17 K41 K44 K45 K46 K49 K56 R70 A06 A08 A09
e11*95/54*0066*.. 44-132 245/40R17 A58 K44 K46 K56 R03 A12 A14 A21
Au5 Car K50
Lim M01 V17
S01
VW Beetle, -Cabrio 55-125 215/45R17 K45 K49 R02 R37 A02 A04 A05
9C, 1Y 55-125 225/45R17 K45 K49 R02 A06 A08 A09
e1*97/27,98/14, 55-125 225/45R17 K42 K46 K50 K90 R03 R70 A12 A14 A21
2001/116*0106*.., 55-125 235/40R17 K42 K46 K50 K90 R03 Au5 Cbo Flh
e1*2001/116*0205*.. M01 V17 S01
VW Golf / Bora 50-110 215/40R17 K49 R02 T83 T87 A02 A04 A05
1J 50-110 245/35R17 K44 K46 K50 R03 T87 A06 A08 A09
e1*96/79, 98/14, 50-150 205/50R17 K49 M04 R02 A12 A14 A21
2001/116*0071*.. 50-150 215/45R17 K45 K49 R02 T87 T88 T91 Au5 Car F20
50-150 225/45R17 B51 K45 K46 K49 K50 R70 Flh M01 Sth
50-150 235/40R17 B50 K44 K45 K46 K49 K50 V17 VW6
S01
50-150 245/40R17 K44 K46 K50 R03
Auflagen und Hinweise
A02 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen
oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis
entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren zu entnehmen.
Ferner sind nur Reifen eines Reifenherstellers und achsweise eines Profiltyps zulässig. Bei
Verwendung unterschiedlicher Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige
Fahrzeug durch den Reifen- oder Fahrzeughersteller zu bestätigen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A06 Die Mindesteinschraubtiefen der Radschrauben bzw. Muttern betragen (sofern serienmäßig
nicht unterschritten) 6,5 Umdrehungen für M12x1,5; 7,5 Umdrehungen für M12x1,25 oder M14x1,5
und 8 Umdrehungen für Gewinde 1/2" UNF.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, daß der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 05-1151-A00-V01
Prüfgegenstand PKW-Sonderräder
8Jx17H2 Typ KT7-8017 und 9Jx17H2 Typ KT7-9017
Hersteller Keskin Tuning
Seite 4 von 7

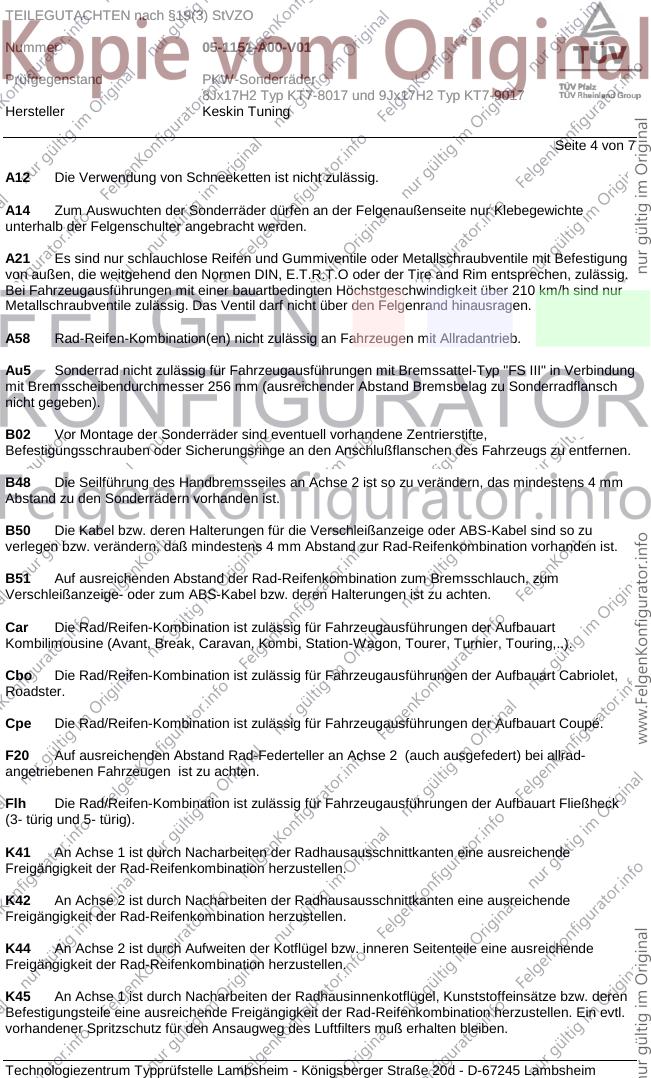

A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter angebracht werden.
A21 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen, die weitgehend den Normen DIN, E.T.R.T.O oder der Tire and Rim entsprechen, zulässig.
Bei Fahrzeugausführungen mit einer bauartbedingten Höchstgeschwindigkeit über 210 km/h sind nur
Metallschraubventile zulässig. Das Ventil darf nicht über den Felgenrand hinausragen.
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
Au5 Sonderrad nicht zulässig für Fahrzeugausführungen mit Bremssattel-Typ "FS III" in Verbindung
mit Bremsscheibendurchmesser 256 mm (ausreichender Abstand Bremsbelag zu Sonderradflansch
nicht gegeben).
B02 Vor Montage der Sonderräder sind eventuell vorhandene Zentrierstifte,
Befestigungsschrauben oder Sicherungsringe an den Anschlußflanschen des Fahrzeugs zu entfernen.
B48 Die Seilführung des Handbremsseiles an Achse 2 ist so zu verändern, das mindestens 4 mm
Abstand zu den Sonderrädern vorhanden ist.
B50 Die Kabel bzw. deren Halterungen für die Verschleißanzeige oder ABS-Kabel sind so zu
verlegen bzw. verändern, daß mindestens 4 mm Abstand zur Rad-Reifenkombination vorhanden ist.
B51 Auf ausreichenden Abstand der Rad-Reifenkombination zum Bremsschlauch, zum
Verschleißanzeige- oder zum ABS-Kabel bzw. deren Halterungen ist zu achten.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
F20 Auf ausreichenden Abstand Rad-Federteller an Achse 2 (auch ausgefedert) bei allrad-
angetriebenen Fahrzeugen ist zu achten.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3- türig und 5- türig).
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muß erhalten bleiben.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 05-1151-A00-V01
Prüfgegenstand PKW-Sonderräder
8Jx17H2 Typ KT7-8017 und 9Jx17H2 Typ KT7-9017
Hersteller Keskin Tuning
Seite 5 von 7

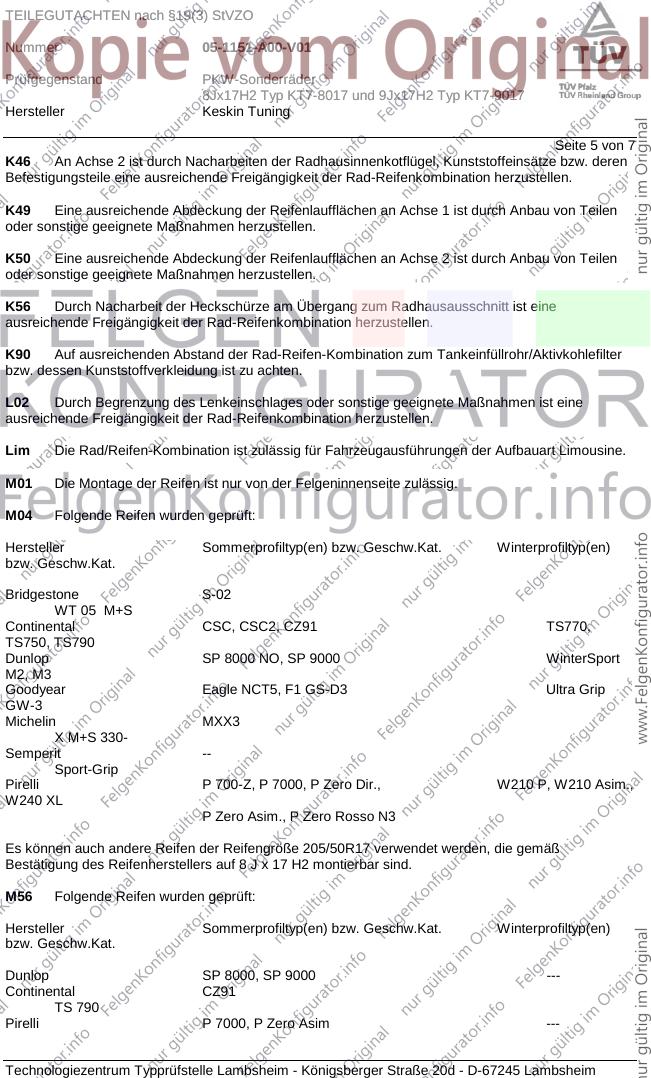

K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K49 Eine ausreichende Abdeckung der Reifenlaufflächen an Achse 1 ist durch Anbau von Teilen
oder sonstige geeignete Maßnahmen herzustellen.
K50 Eine ausreichende Abdeckung der Reifenlaufflächen an Achse 2 ist durch Anbau von Teilen
oder sonstige geeignete Maßnahmen herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K90 Auf ausreichenden Abstand der Rad-Reifen-Kombination zum Tankeinfüllrohr/Aktivkohlefilter
bzw. dessen Kunststoffverkleidung ist zu achten.
L02 Durch Begrenzung des Lenkeinschlages oder sonstige geeignete Maßnahmen ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M01 Die Montage der Reifen ist nur von der Felgeninnenseite zulässig.
M04 Folgende Reifen wurden geprüft:
Hersteller Sommerprofiltyp(en) bzw. Geschw.Kat. Winterprofiltyp(en)
bzw. Geschw.Kat.
Bridgestone S-02
WT 05 M+S
Continental CSC, CSC2, CZ91 TS770,
TS750, TS790
Dunlop SP 8000 NO, SP 9000 WinterSport
M2, M3
Goodyear Eagle NCT5, F1 GS-D3 Ultra Grip
GW-3
Michelin MXX3
X M+S 330-
Semperit --
Sport-Grip
Pirelli P 700-Z, P 7000, P Zero Dir., W210 P, W210 Asim.,
W240 XL
P Zero Asim., P Zero Rosso N3
Es können auch andere Reifen der Reifengröße 205/50R17 verwendet werden, die gemäß
Bestätigung des Reifenherstellers auf 8 J x 17 H2 montierbar sind.
M56 Folgende Reifen wurden geprüft:
Hersteller Sommerprofiltyp(en) bzw. Geschw.Kat. Winterprofiltyp(en)
bzw. Geschw.Kat.
Dunlop SP 8000, SP 9000 ---
Continental CZ91
TS 790
Pirelli P 7000, P Zero Asim ---
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

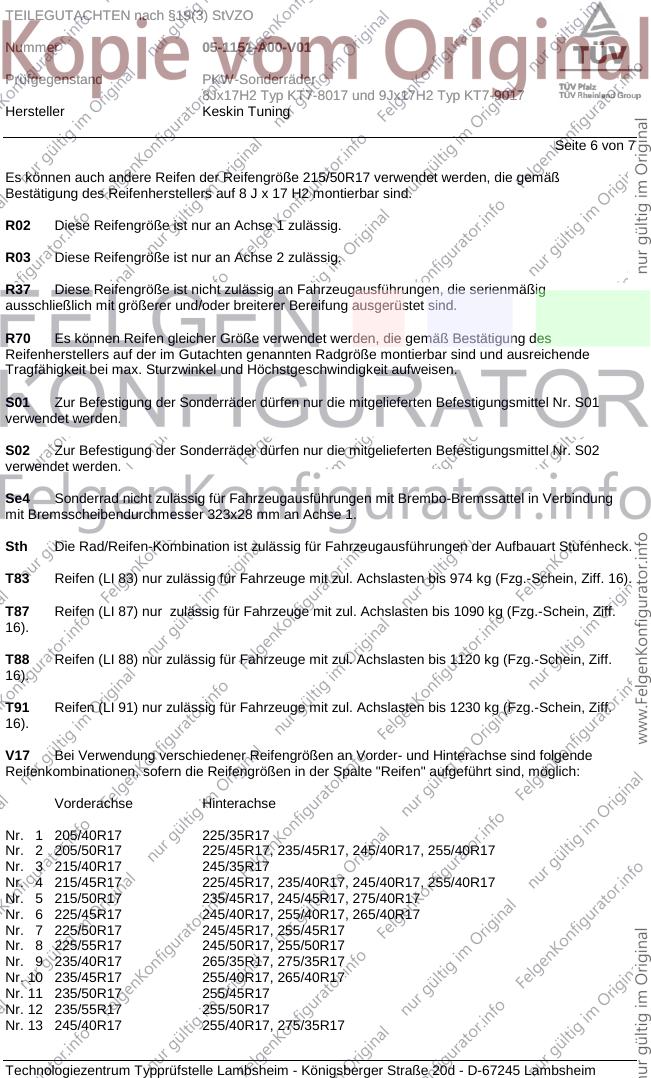

TEILEGUTACHTEN nach §19(3) StVZO
Nummer 05-1151-A00-V01
Prüfgegenstand PKW-Sonderräder
8Jx17H2 Typ KT7-8017 und 9Jx17H2 Typ KT7-9017
Hersteller Keskin Tuning
Seite 6 von 7
Es können auch andere Reifen der Reifengröße 215/50R17 verwendet werden, die gemäß
Bestätigung des Reifenherstellers auf 8 J x 17 H2 montierbar sind.
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R37 Diese Reifengröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig
ausschließlich mit größerer und/oder breiterer Bereifung ausgerüstet sind.
R70 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des
Reifenherstellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende
Tragfähigkeit bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
verwendet werden.
Se4 Sonderrad nicht zulässig für Fahrzeugausführungen mit Brembo-Bremssattel in Verbindung
mit Bremsscheibendurchmesser 323x28 mm an Achse 1.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff.
16).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff.
16).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff.
16).
V17 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 205/40R17 225/35R17
Nr. 2 205/50R17 225/45R17, 235/45R17, 245/40R17, 255/40R17
Nr. 3 215/40R17 245/35R17
Nr. 4 215/45R17 225/45R17, 235/40R17, 245/40R17, 255/40R17
Nr. 5 215/50R17 235/45R17, 245/45R17, 275/40R17
Nr. 6 225/45R17 245/40R17, 255/40R17, 265/40R17
Nr. 7 225/50R17 245/45R17, 255/45R17
Nr. 8 225/55R17 245/50R17, 255/50R17
Nr. 9 235/40R17 265/35R17, 275/35R17
Nr. 10 235/45R17 255/40R17, 265/40R17
Nr. 11 235/50R17 255/45R17
Nr. 12 235/55R17 255/50R17
Nr. 13 245/40R17 255/40R17, 275/35R17
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

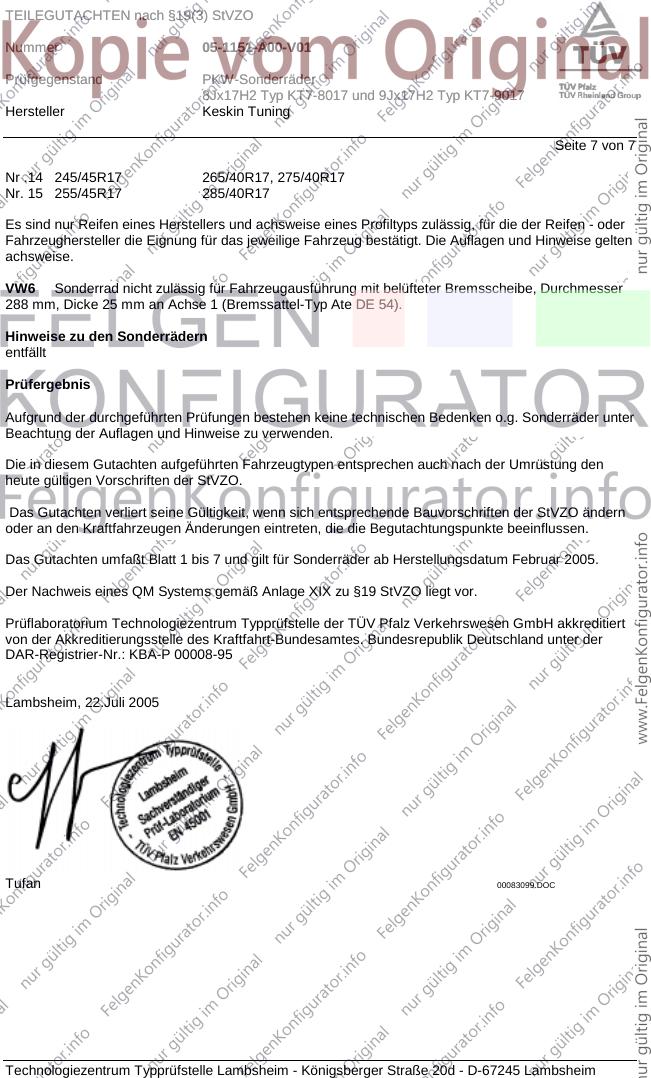

TEILEGUTACHTEN nach §19(3) StVZO
Nummer 05-1151-A00-V01
Prüfgegenstand PKW-Sonderräder
8Jx17H2 Typ KT7-8017 und 9Jx17H2 Typ KT7-9017
Hersteller Keskin Tuning
Seite 7 von 7
Nr .14 245/45R17 265/40R17, 275/40R17
Nr. 15 255/45R17 285/40R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen - oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise gelten
achsweise.
VW6 Sonderrad nicht zulässig für Fahrzeugausführung mit belüfteter Bremsscheibe, Durchmesser
288 mm, Dicke 25 mm an Achse 1 (Bremssattel-Typ Ate DE 54).
Hinweise zu den Sonderrädern
entfällt
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder unter
Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO.
Das Gutachten verliert seine Gültigkeit, wenn sich entsprechende Bauvorschriften der StVZO ändern
oder an den Kraftfahrzeugen Änderungen eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfaßt Blatt 1 bis 7 und gilt für Sonderräder ab Herstellungsdatum Februar 2005.
Der Nachweis eines QM Systems gemäß Anlage XIX zu §19 StVZO liegt vor.
Prüflaboratorium Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH akkreditiert
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes. Bundesrepublik Deutschland unter der
DAR-Registrier-Nr.: KBA-P 00008-95
Lambsheim, 22.Juli 2005
Tufan 00083099.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
