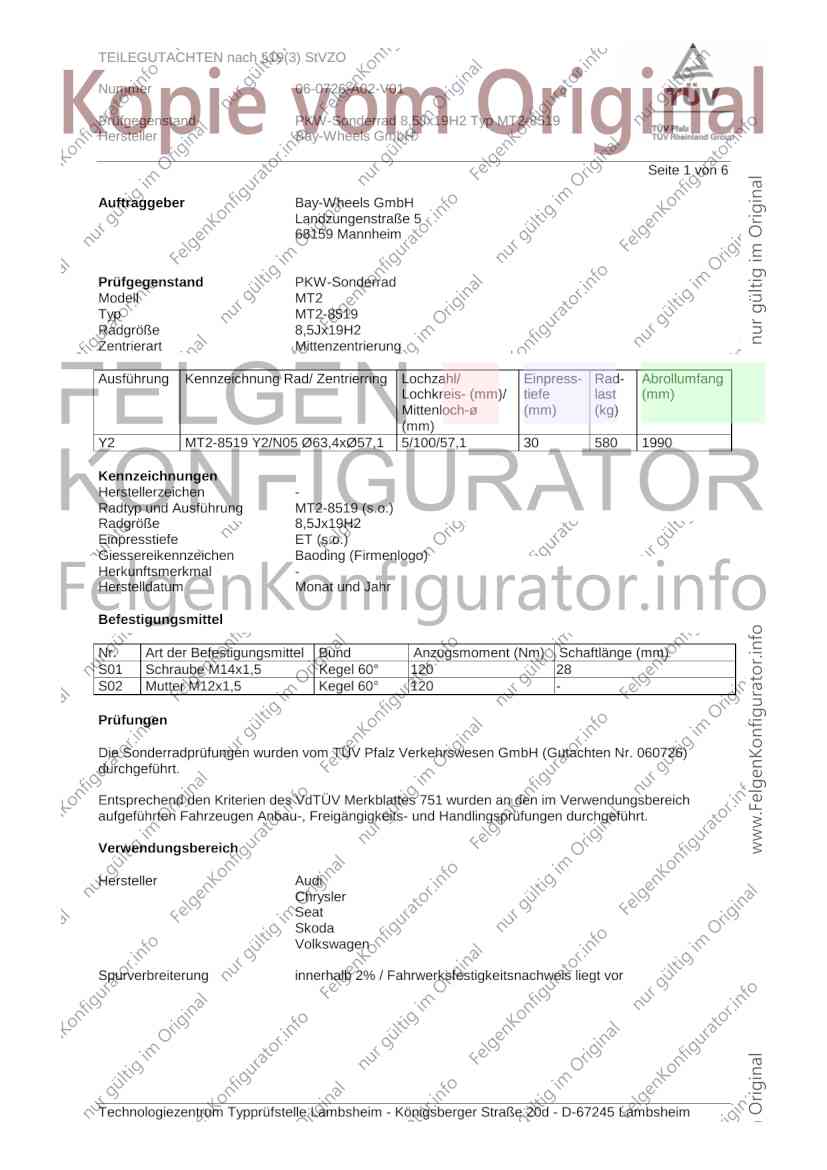

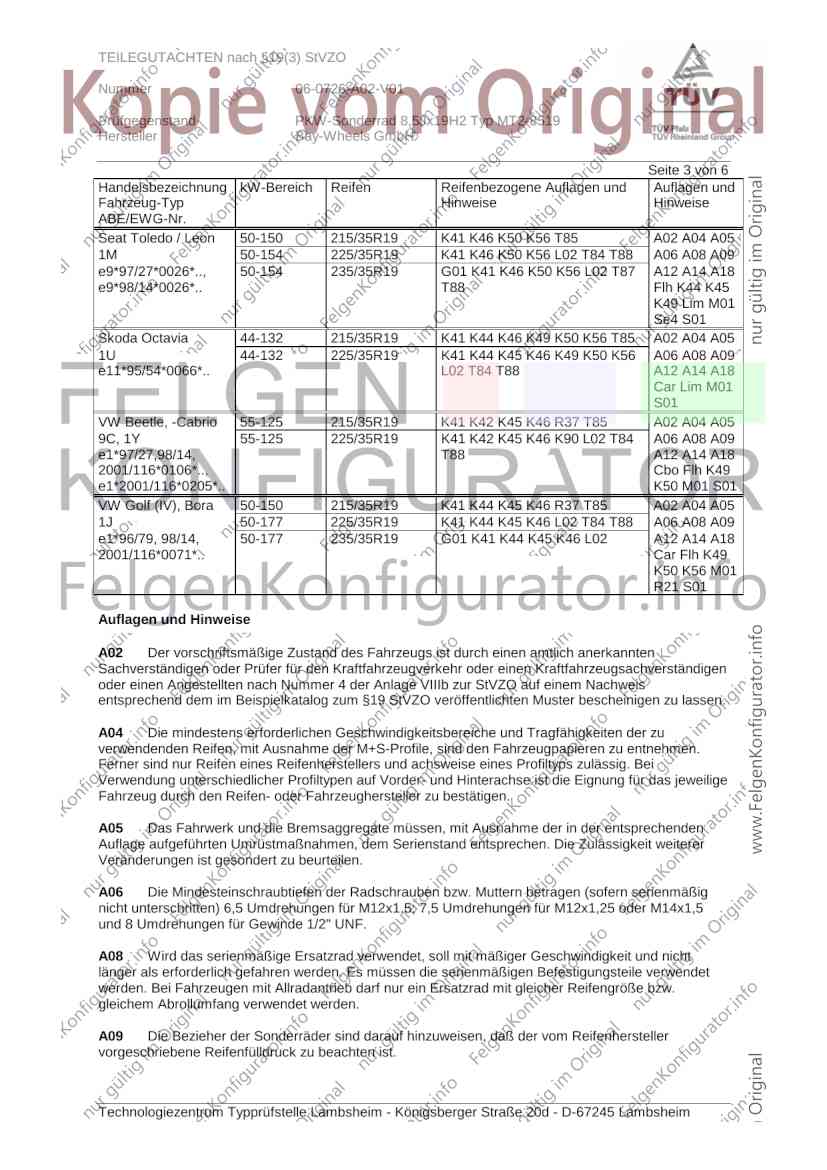

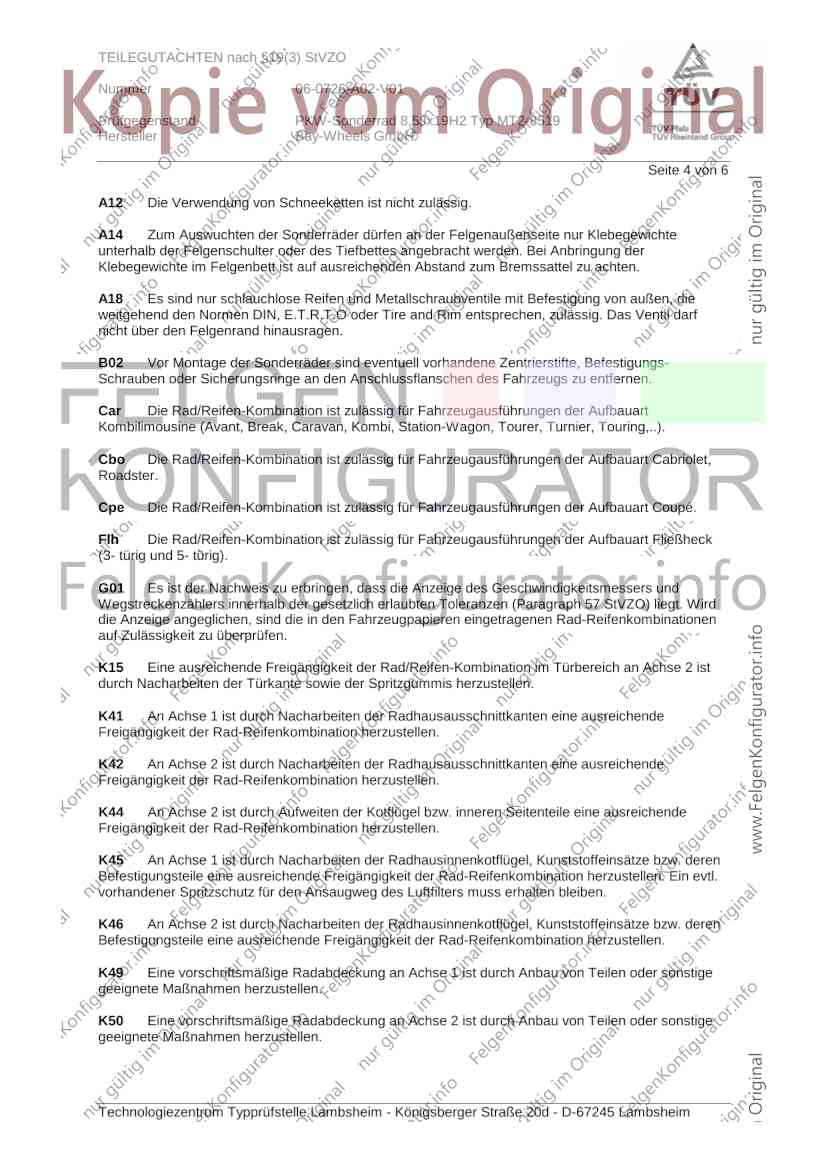

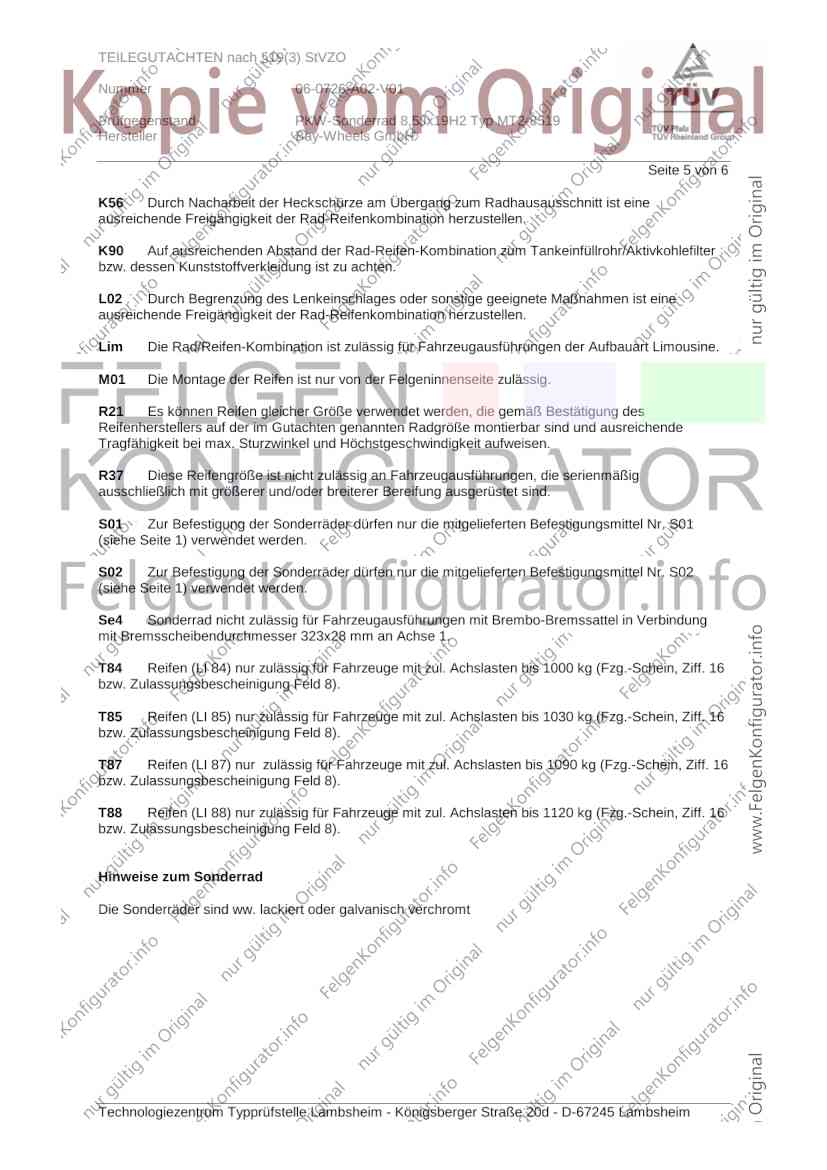

TEILEGUTACHTEN nach §19(3) StVZO
Nummer 06-0726-A02-V01
Prüfgegenstand PKW-Sonderrad 8,5Jx19H2 Typ MT2-8519
Hersteller Bay-Wheels GmbH
Seite 1 von 6
Auftraggeber Bay-Wheels GmbH
Landzungenstraße 5
68159 Mannheim
Prüfgegenstand PKW-Sonderrad
Modell MT2
Typ MT2-8519
Radgröße 8,5Jx19H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
Y2 MT2-8519 Y2/N05 Ø63,4xØ57,1 5/100/57,1 30 580 1990
Kennzeichnungen
Herstellerzeichen -
Radtyp und Ausführung MT2-8519 (s.o.)
Radgröße 8,5Jx19H2
Einpresstiefe ET (s.o.)
Giessereikennzeichen Baoding (Firmenlogo)
Herkunftsmerkmal -
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M14x1,5 Kegel 60° 120 28
S02 Mutter M12x1,5 Kegel 60° 120 -
Prüfungen
Die Sonderradprüfungen wurden vom TÜV Pfalz Verkehrswesen GmbH (Gutachten Nr. 060726)
durchgeführt.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 wurden an den im Verwendungsbereich
aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Chrysler
Seat
Skoda
Volkswagen
Spurverbreiterung innerhalb 2% / Fahrwerksfestigkeitsnachweis liegt vor
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 06-0726-A02-V01
Prüfgegenstand PKW-Sonderrad 8,5Jx19H2 Typ MT2-8519
Hersteller Bay-Wheels GmbH
Seite 2 von 6
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A3 66-132 215/35R19 K41 K44 K46 T85 A02 A04 A05
8L 66-132 225/35R19 K41 K44 K46 L02 T84 T88 A06 A08 A09
e1*95/54*0042*.., 66-132 235/35R19 G01 K41 K44 K46 L02 T87 T88 A12 A14 A18
e1*98/14*0042*.. K45 K49 K50
M01 S01
Audi A3 S3 154-180 225/35R19 L02 T88 A02 A04 A05
8L A06 A08 A09
e1*98/14*0042*.. A12 A14 A18
M01 R21 S01
Audi TT 110-180 225/35R19 K46 L02 T84 T88 A02 A04 A05
8N 110-180 235/35R19 G01 K46 K90 L02 A06 A08 A09
e1*97/27,98/14, A12 A14 A18
2001/116* Cbo Cpe K49
0089, 0247*.. K50 K56 M01
R21 S01
Audi TT 3,2 184 225/35R19 K46 K49 K50 K56 L02 T88 A02 A04 A05
8N 184 235/35R19 G01 K46 K49 K50 K56 K90 L02 A06 A08 A09
e1*2001/116*0089*.. T87 T88 A12 A14 A18
Cbo Cpe
M01 R21 S01
Chrysler PT Cruiser 85-164 225/35R19 K44 T84 T88 A02 A04 A05
PT A06 A08 A09
e11*98/14*0058*.. A12 A14 A18
- mit Handschaltung B02 Cbo Flh
K49 K50 M01
S02
Chrysler PT Cruiser 100-110 225/35R19 K44 L02 T84 T88 A02 A04 A05
PT A06 A08 A09
e11*98/14*0058*.. A12 A14 A18
- mit Automatik-Getr. B02 Cbo Flh
K49 K50 M01
S02
Chrysler Sebring 104-149 225/35R19 K42 K49 K50 K56 T88 A02 A04 A05
JR 104-149 235/35R19 K42 K45 K49 K50 K56 L02 T87 A06 A08 A09
e11*98/14*0138*.. T88 A12 A14 A18
- Cabrio B02 Cbo M01
S02
Chrysler Sebring 104-149 225/35R19 K15 K42 K49 K50 K56 T88 A02 A04 A05
JR 104-149 235/35R19 K15 K42 K45 K49 K50 K56 L02 A06 A08 A09
e11*98/14*0138*.. T87 T88 A12 A14 A18
- Limousine B02 Lim M01
S02
Seat Leon Cupra R 154,165 225/35R19 K41 K44 K45 K46 K56 L02 T84 A02 A04 A05
1M 154,165 235/35R19 G01 K41 K44 K45 K46 K56 L02 A06 A08 A09
e9*98/14*0026*.. A12 A14 A18
Flh K49 K50
M01 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 06-0726-A02-V01
Prüfgegenstand PKW-Sonderrad 8,5Jx19H2 Typ MT2-8519
Hersteller Bay-Wheels GmbH
Seite 3 von 6
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Seat Toledo / Leon 50-150 215/35R19 K41 K46 K50 K56 T85 A02 A04 A05
1M 50-154 225/35R19 K41 K46 K50 K56 L02 T84 T88 A06 A08 A09
e9*97/27*0026*.., 50-154 235/35R19 G01 K41 K46 K50 K56 L02 T87 A12 A14 A18
e9*98/14*0026*.. T88 Flh K44 K45
K49 Lim M01
Se4 S01
Skoda Octavia 44-132 215/35R19 K41 K44 K46 K49 K50 K56 T85 A02 A04 A05
1U 44-132 225/35R19 K41 K44 K45 K46 K49 K50 K56 A06 A08 A09
e11*95/54*0066*.. L02 T84 T88 A12 A14 A18
Car Lim M01
S01
VW Beetle, -Cabrio 55-125 215/35R19 K41 K42 K45 K46 R37 T85 A02 A04 A05
9C, 1Y 55-125 225/35R19 K41 K42 K45 K46 K90 L02 T84 A06 A08 A09
e1*97/27,98/14, T88 A12 A14 A18
2001/116*0106*.., Cbo Flh K49
e1*2001/116*0205*.. K50 M01 S01
VW Golf (IV), Bora 50-150 215/35R19 K41 K44 K45 K46 R37 T85 A02 A04 A05
1J 50-177 225/35R19 K41 K44 K45 K46 L02 T84 T88 A06 A08 A09
e1*96/79, 98/14, 50-177 235/35R19 G01 K41 K44 K45 K46 L02 A12 A14 A18
2001/116*0071*.. Car Flh K49
K50 K56 M01
R21 S01
Auflagen und Hinweise
A02 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen
oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis
entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren zu entnehmen.
Ferner sind nur Reifen eines Reifenherstellers und achsweise eines Profiltyps zulässig. Bei
Verwendung unterschiedlicher Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige
Fahrzeug durch den Reifen- oder Fahrzeughersteller zu bestätigen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A06 Die Mindesteinschraubtiefen der Radschrauben bzw. Muttern betragen (sofern serienmäßig
nicht unterschritten) 6,5 Umdrehungen für M12x1,5; 7,5 Umdrehungen für M12x1,25 oder M14x1,5
und 8 Umdrehungen für Gewinde 1/2" UNF.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, daß der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 06-0726-A02-V01
Prüfgegenstand PKW-Sonderrad 8,5Jx19H2 Typ MT2-8519
Hersteller Bay-Wheels GmbH
Seite 4 von 6
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der
Klebegewichte im Felgenbett ist auf ausreichenden Abstand zum Bremssattel zu achten.
A18 Es sind nur schlauchlose Reifen und Metallschraubventile mit Befestigung von außen, die
weitgehend den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Das Ventil darf
nicht über den Felgenrand hinausragen.
B02 Vor Montage der Sonderräder sind eventuell vorhandene Zentrierstifte, Befestigungs-
Schrauben oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3- türig und 5- türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der gesetzlich erlaubten Toleranzen (Paragraph 57 StVZO) liegt. Wird
die Anzeige angeglichen, sind die in den Fahrzeugpapieren eingetragenen Rad-Reifenkombinationen
auf Zulässigkeit zu überprüfen.
K15 Eine ausreichende Freigängigkeit der Rad/Reifen-Kombination im Türbereich an Achse 2 ist
durch Nacharbeiten der Türkante sowie der Spritzgummis herzustellen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K49 Eine vorschriftsmäßige Radabdeckung an Achse 1 ist durch Anbau von Teilen oder sonstige
geeignete Maßnahmen herzustellen.
K50 Eine vorschriftsmäßige Radabdeckung an Achse 2 ist durch Anbau von Teilen oder sonstige
geeignete Maßnahmen herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 06-0726-A02-V01
Prüfgegenstand PKW-Sonderrad 8,5Jx19H2 Typ MT2-8519
Hersteller Bay-Wheels GmbH
Seite 5 von 6
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K90 Auf ausreichenden Abstand der Rad-Reifen-Kombination zum Tankeinfüllrohr/Aktivkohlefilter
bzw. dessen Kunststoffverkleidung ist zu achten.
L02 Durch Begrenzung des Lenkeinschlages oder sonstige geeignete Maßnahmen ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M01 Die Montage der Reifen ist nur von der Felgeninnenseite zulässig.
R21 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des
Reifenherstellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende
Tragfähigkeit bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen.
R37 Diese Reifengröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig
ausschließlich mit größerer und/oder breiterer Bereifung ausgerüstet sind.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
Se4 Sonderrad nicht zulässig für Fahrzeugausführungen mit Brembo-Bremssattel in Verbindung
mit Bremsscheibendurchmesser 323x28 mm an Achse 1.
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Hinweise zum Sonderrad
Die Sonderräder sind ww. lackiert oder galvanisch verchromt
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 06-0726-A02-V01
Prüfgegenstand PKW-Sonderrad 8,5Jx19H2 Typ MT2-8519
Hersteller Bay-Wheels GmbH
Seite 6 von 6
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder unter
Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten,
die die Begutachtungspunkte beeinflussen.
Das Gutachten umfaßt Blatt 1 bis 6 und gilt für Sonderräder ab Herstellungsdatum April 2006.
Der Nachweis eines QM Systems gemäß Anlage XIX zu §19 StVZO liegt vor.
Prüflaboratorium Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH akkreditiert
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes. Bundesrepublik Deutschland unter der
DAR-Registrier-Nr.: KBA-P 00008-95
Lambsheim, 16.August 2008
Tufan 00125981.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
