TEILEGUTACHTEN nach §19(3) StVZO
Nummer 09-0665-A03-V01
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ MAM10-8018
Fertiger/Zulieferer Bay-Wheels GmbH
Seite 1 von 9
Hersteller Bay-Wheels GmbH
Landzungenstraße 5
68159 Mannheim
Prüfgegenstand PKW-Sonderrad
Modell MAM10
Typ MAM10-8018
Radgröße 8Jx18H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
Y2 MAM10-8018 Y2/N05 5/100/57,1 35 690 2100
Ø63,4xØ57,1
Kennzeichnungen
Herstellerzeichen MAM GERMANY
Radtyp und Ausführung MAM10-8018
Radgröße 8Jx18H2
Einpresstiefe ET (s.o.)
Giessereikennzeichen W
Herkunftsmerkmal -
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M14x1,5 Kegel 60° 120 28
S02 Mutter M12x1,5 Kegel 60° 120 -
Prüfungen
Das Gutachten über die Sonderradprüfungen wurde von der TÜV Rheinland Group unter der
Gutachten Nr. 090665 ausgestellt.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 wurden an den im Verwendungsbereich
aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Chrysler
Seat
Skoda
Volkswagen
Spurverbreiterung innerhalb 2% / Fahrwerksfestigkeitsnachweis liegt vor
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 09-0665-A03-V01
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ MAM10-8018
Fertiger/Zulieferer Bay-Wheels GmbH
Seite 2 von 9

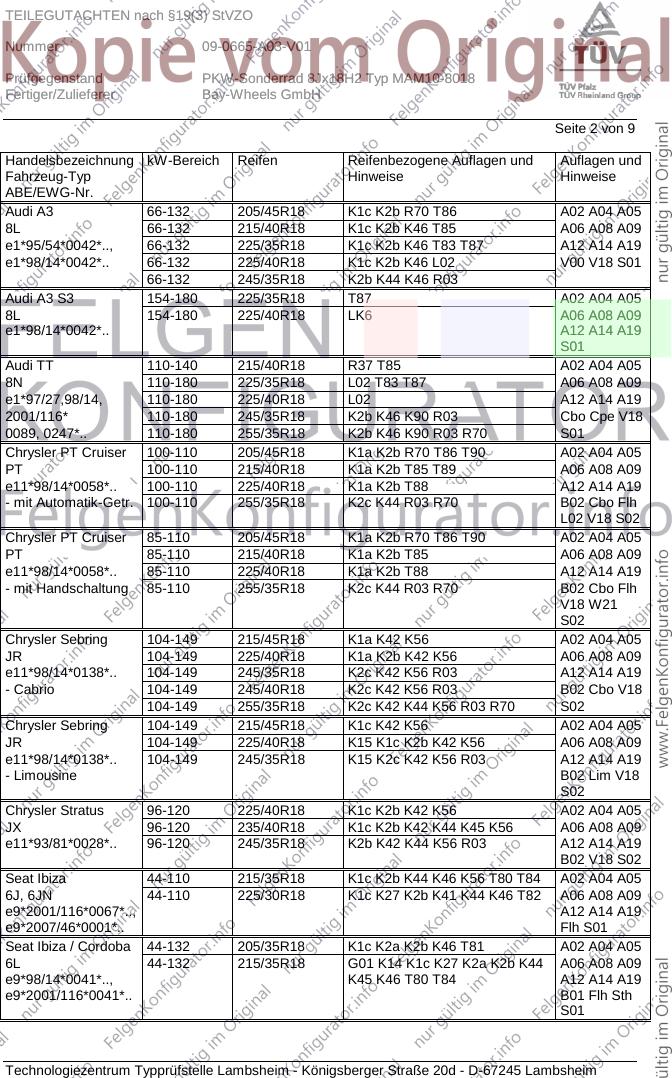

Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A3 66-132 205/45R18 K1c K2b R70 T86 A02 A04 A05
8L 66-132 215/40R18 K1c K2b K46 T85 A06 A08 A09
e1*95/54*0042*.., 66-132 225/35R18 K1c K2b K46 T83 T87 A12 A14 A19
e1*98/14*0042*.. 66-132 225/40R18 K1c K2b K46 L02 V00 V18 S01
66-132 245/35R18 K2b K44 K46 R03
Audi A3 S3 154-180 225/35R18 T87 A02 A04 A05
8L 154-180 225/40R18 LK6 A06 A08 A09
e1*98/14*0042*.. A12 A14 A19
S01
Audi TT 110-140 215/40R18 R37 T85 A02 A04 A05
8N 110-180 225/35R18 L02 T83 T87 A06 A08 A09
e1*97/27,98/14, 110-180 225/40R18 L02 A12 A14 A19
2001/116* 110-180 245/35R18 K2b K46 K90 R03 Cbo Cpe V18
0089, 0247*.. 110-180 255/35R18 K2b K46 K90 R03 R70 S01
Chrysler PT Cruiser 100-110 205/45R18 K1a K2b R70 T86 T90 A02 A04 A05
PT 100-110 215/40R18 K1a K2b T85 T89 A06 A08 A09
e11*98/14*0058*.. 100-110 225/40R18 K1a K2b T88 A12 A14 A19
- mit Automatik-Getr. 100-110 255/35R18 K2c K44 R03 R70 B02 Cbo Flh
L02 V18 S02
Chrysler PT Cruiser 85-110 205/45R18 K1a K2b R70 T86 T90 A02 A04 A05
PT 85-110 215/40R18 K1a K2b T85 A06 A08 A09
e11*98/14*0058*.. 85-110 225/40R18 K1a K2b T88 A12 A14 A19
- mit Handschaltung 85-110 255/35R18 K2c K44 R03 R70 B02 Cbo Flh
V18 W21
S02
Chrysler Sebring 104-149 215/45R18 K1a K42 K56 A02 A04 A05
JR 104-149 225/40R18 K1a K2b K42 K56 A06 A08 A09
e11*98/14*0138*.. 104-149 245/35R18 K2c K42 K56 R03 A12 A14 A19
- Cabrio 104-149 245/40R18 K2c K42 K56 R03 B02 Cbo V18
104-149 255/35R18 K2c K42 K44 K56 R03 R70 S02
Chrysler Sebring 104-149 215/45R18 K1c K42 K56 A02 A04 A05
JR 104-149 225/40R18 K15 K1c K2b K42 K56 A06 A08 A09
e11*98/14*0138*.. 104-149 245/35R18 K15 K2c K42 K56 R03 A12 A14 A19
- Limousine B02 Lim V18
S02
Chrysler Stratus 96-120 225/40R18 K1c K2b K42 K56 A02 A04 A05
JX 96-120 235/40R18 K1c K2b K42 K44 K45 K56 A06 A08 A09
e11*93/81*0028*.. 96-120 245/35R18 K2b K42 K44 K56 R03 A12 A14 A19
B02 V18 S02
Seat Ibiza 44-110 215/35R18 K1c K2b K44 K46 K56 T80 T84 A02 A04 A05
6J, 6JN 44-110 225/30R18 K1c K27 K2b K41 K44 K46 T82 A06 A08 A09
e9*2001/116*0067*.., A12 A14 A19
e9*2007/46*0001*.. Flh S01
Seat Ibiza / Cordoba 44-132 205/35R18 K1c K2a K2b K46 T81 A02 A04 A05
6L 44-132 215/35R18 G01 K14 K1c K27 K2a K2b K44 A06 A08 A09
e9*98/14*0041*.., K45 K46 T80 T84 A12 A14 A19
e9*2001/116*0041*.. B01 Flh Sth
S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 09-0665-A03-V01
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ MAM10-8018
Fertiger/Zulieferer Bay-Wheels GmbH
Seite 3 von 9
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Seat Toledo / Leon 50-132,154 245/35R18 A58 K2c K44 K46 R03 A02 A04 A05
1M 50-150 205/45R18 R37 R70 T86 T90 A06 A08 A09
e9*97/27*0026*.., 50-150 215/40R18 K1a K2b K46 R37 T85 A12 A14 A19
e9*98/14*0026*.. 50-150 225/35R18 K1a K2b K46 R37 T83 T87 Flh Lim Se4
50-154 225/40R18 K1a K2b K45 K46 V18 S01
Sko. Roomster Scout 59,63,77 215/35R18 G01 K1a K2b K44 K46 T84 A02 A04 A05
5J 63 205/35R18 K2b K44 K46 T81 A06 A08 A09
e11*2001/116*0291*; A12 A14 A19
e11*2007/46*0013*.. A58 KMV
S01
Skoda Fabia 44-77 205/35R18 K1c K2b K44 K56 T81 A02 A04 A05
5J 44-77 215/35R18 G01 K1c K27 K2b K44 K45 K56 A06 A08 A09
e11*2001/116* T80 T84 A12 A14 A19
0291*08-..; Car Flh S01
e11*2007/46*0013*..
Skoda Octavia 44-132 205/45R18 K46 R70 V00 V18 A02 A04 A05
1U 44-132 215/40R18 K1c K2b K46 T85 A06 A08 A09
e11*95/54*0066*..; 44-132 225/35R18 K1c K2c K44 K46 K56 T83 T87 A12 A14 A19
e11*2001/116*0066*; 44-132 225/40R18 K1c K2c K41 K44 K46 K56 L02 Car K45 Lim
e11*2007/46*0011*.. S01
Skoda Praktik 51,59,63 205/35R18 K1a K2b K44 K46 T81 A02 A04 A05
5J 51,59,63 215/35R18 G10 K1c K2c K44 K46 T80 T84 A06 A08 A09
N083; A12 A14 A19
e11*2007/46*0013*.. A58 S01
Skoda Roomster 47-77 205/35R18 K1a K2b K44 K46 T81 A02 A04 A05
5J 47-77 215/35R18 G10 K1c K2c K44 K46 T80 T84 A06 A08 A09
e11*2001/116*0291*; A12 A14 A19
e11*2007/46*0013*.. A58 Npf S01
VW Beetle, -Cabrio 55-125 205/45R18 K42 K45 R37 R70 T86 T90 V18 A02 A04 A05
9C, 1Y 55-125 215/40R18 K42 K45 K90 T85 A06 A08 A09
e1*97/27,98/14, 55-125 225/35R18 K42 K45 K90 T83 T87 A12 A14 A19
2001/116*0106*.., 55-125 225/40R18 K42 K45 K90 Cbo Flh K1c
e1*2001/116*0205*.. K2b K46 S01
VW Fox 40,51,55 205/35R18 K1c K2b K44 K45 K46 T81 A02 A04 A05
5Z 40,51,55 215/35R18 G01 K1c K2b K41 K44 K45 K46 A06 A08 A09
e1*2001/116*0301*.. A12 A14 A19
Flh Npf S01
VW Golf (IV), Bora 50-132 245/35R18 A58 K2b K44 K46 R03 T88 T89 A02 A04 A05
1J 50-150 205/45R18 K1a K2b K46 R37 R70 T86 T90 A06 A08 A09
e1*96/79, 98/14, 50-150 215/40R18 K1c K2b K46 R37 T85 T89 A12 A14 A19
2001/116*0071*.. 50-150 225/35R18 K1c K2b K46 T83 T87 Car Flh Sth
50-177 225/40R18 K1c K2b K45 K46 T88 T89 V00 V18 S01
VW Polo 44-77 215/35R18 K1a K1b K2b K8k T80 T84 A02 A04 A05
6R 44-77 225/30R18 K1c K2b K3b K5c K6g K8k T82 A06 A08 A09
e1*2001/116*0510*.. A12 A14 A19
Flh Y85 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 09-0665-A03-V01
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ MAM10-8018
Fertiger/Zulieferer Bay-Wheels GmbH
Seite 4 von 9
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Polo 40-110 205/35R18 K1a K2b K44 T81 A02 A04 A05
9N 40-110 215/35R18 G01 K1c K2c K43 K44 K45 T84 A06 A08 A09
e1*98/14*0174*.., 40-110 225/30R18 K1c K2c K44 K45 T82 A12 A14 A19
e1*2001/116*0174*.. Flh K46 Npf
Sth S01
VW Polo -Fun/Cross- 40-77 205/35R18 K42 T81 A02 A04 A05
9N 40-77 215/35R18 K42 T80 T84 A06 A08 A09
e1*2001/116*0174*.. A12 A14 A19
Flh KMV S01

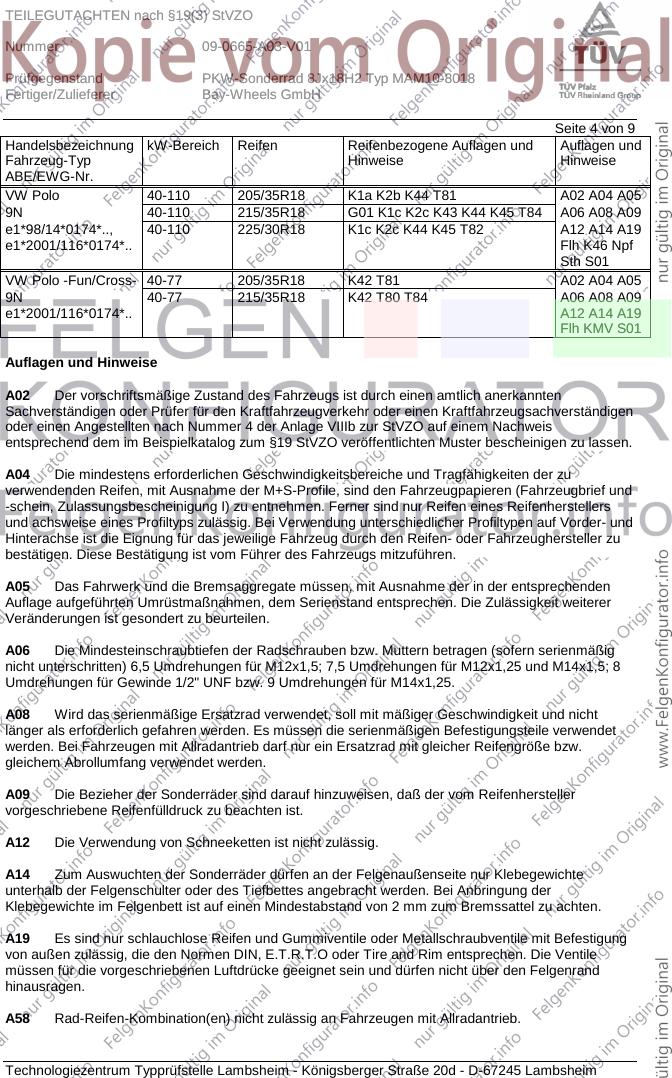

Auflagen und Hinweise
A02 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen
oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis
entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief und
-schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines Reifenherstellers
und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher Profiltypen auf Vorder- und
Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen- oder Fahrzeughersteller zu
bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A06 Die Mindesteinschraubtiefen der Radschrauben bzw. Muttern betragen (sofern serienmäßig
nicht unterschritten) 6,5 Umdrehungen für M12x1,5; 7,5 Umdrehungen für M12x1,25 und M14x1,5; 8
Umdrehungen für Gewinde 1/2" UNF bzw. 9 Umdrehungen für M14x1,25.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, daß der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der
Klebegewichte im Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A19 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen zulässig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Die Ventile
müssen für die vorgeschriebenen Luftdrücke geeignet sein und dürfen nicht über den Felgenrand
hinausragen.
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 09-0665-A03-V01
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ MAM10-8018
Fertiger/Zulieferer Bay-Wheels GmbH
Seite 5 von 9
B01 Die Sonderräder sind nicht zulässig an Fahrzeugen mit 4-Kolben-Bremssätteln.
B02 Vor Montage der Sonderräder sind eventuell vorhandene Zentrierstifte, Befestigungs-
Schrauben oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3- türig und 5- türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G10 Ist die Reifengröße 175/70R14 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), so ist der Nachweis zu
erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der
Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
K14 An der Vorderachse ist durch Nacharbeit der Frontschürze am Übergang zum Kotflügel eine
ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K15 Eine ausreichende Freigängigkeit der Rad/Reifen-Kombination im Türbereich an Achse 2 ist
durch Nacharbeiten der Türkante sowie der Spritzgummis herzustellen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K27 An Achse 1 ist durch Nacharbeit der Befestigung des Kunststoffinnenkotflügels an der
Bördelkante eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 09-0665-A03-V01
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ MAM10-8018
Fertiger/Zulieferer Bay-Wheels GmbH
Seite 6 von 9
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K3b An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (über Radmitte) zu entfernen und die Befestigungslasche vollständig noch
oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K43 An Achse 1 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifen-Kombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5c An Achse 1 sind die Radhausausschnittkanten im Bereich 100mm vor bis 200mm hinter
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K8k An Achse 2 sind die Radhausausschnittkanten im Bereich 400mm vor bis 200mm hinter
Radmitte um 10mm aufzuweiten.
K90 Auf ausreichenden Abstand der Rad-Reifen-Kombination zum Tankeinfüllrohr/Aktivkohlefilter
bzw. dessen Kunststoffverkleidung ist zu achten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 09-0665-A03-V01
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ MAM10-8018
Fertiger/Zulieferer Bay-Wheels GmbH
Seite 7 von 9

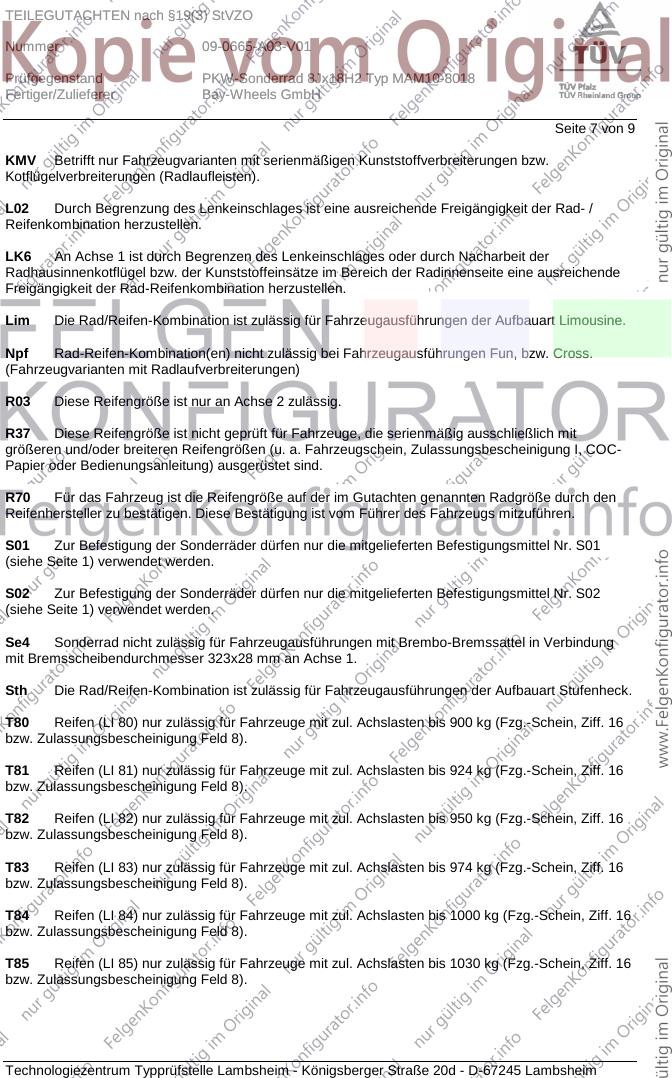

KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- /
Reifenkombination herzustellen.
LK6 An Achse 1 ist durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der
Radhausinnenkotflügel bzw. der Kunststoffeinsätze im Bereich der Radinnenseite eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
Npf Rad-Reifen-Kombination(en) nicht zulässig bei Fahrzeugausführungen Fun, bzw. Cross.
(Fahrzeugvarianten mit Radlaufverbreiterungen)
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
Se4 Sonderrad nicht zulässig für Fahrzeugausführungen mit Brembo-Bremssattel in Verbindung
mit Bremsscheibendurchmesser 323x28 mm an Achse 1.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T80 Reifen (LI 80) nur zulässig für Fahrzeuge mit zul. Achslasten bis 900 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T81 Reifen (LI 81) nur zulässig für Fahrzeuge mit zul. Achslasten bis 924 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T82 Reifen (LI 82) nur zulässig für Fahrzeuge mit zul. Achslasten bis 950 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 09-0665-A03-V01
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ MAM10-8018
Fertiger/Zulieferer Bay-Wheels GmbH
Seite 8 von 9

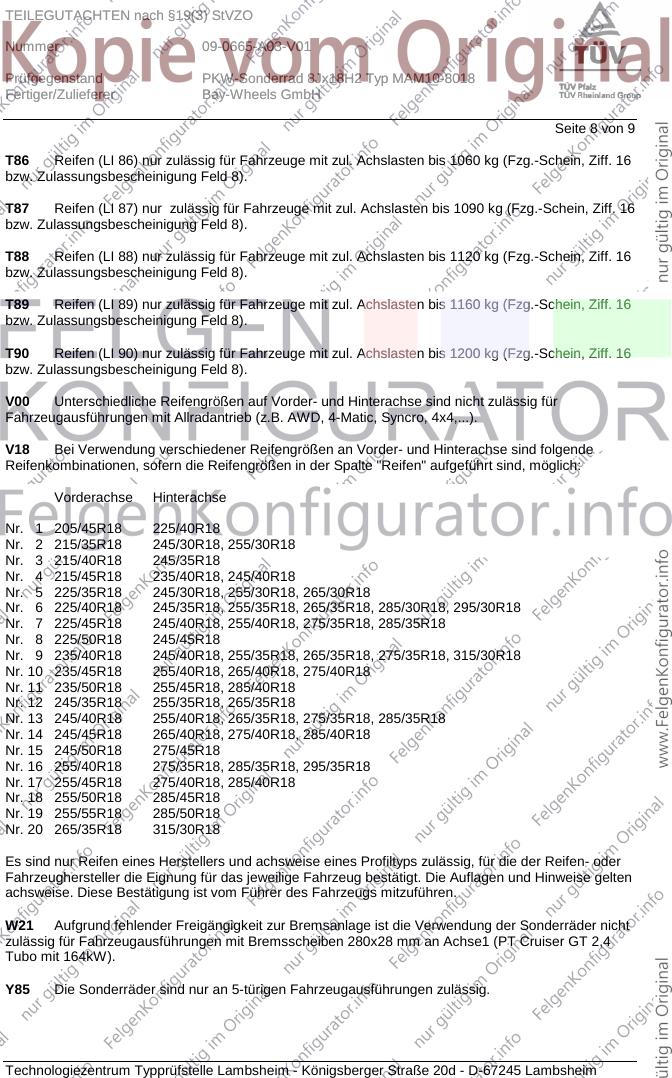

T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V18 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 205/45R18 225/40R18
Nr. 2 215/35R18 245/30R18, 255/30R18
Nr. 3 215/40R18 245/35R18
Nr. 4 215/45R18 235/40R18, 245/40R18
Nr. 5 225/35R18 245/30R18, 255/30R18, 265/30R18
Nr. 6 225/40R18 245/35R18, 255/35R18, 265/35R18, 285/30R18, 295/30R18
Nr. 7 225/45R18 245/40R18, 255/40R18, 275/35R18, 285/35R18
Nr. 8 225/50R18 245/45R18
Nr. 9 235/40R18 245/40R18, 255/35R18, 265/35R18, 275/35R18, 315/30R18
Nr. 10 235/45R18 255/40R18, 265/40R18, 275/40R18
Nr. 11 235/50R18 255/45R18, 285/40R18
Nr. 12 245/35R18 255/35R18, 265/35R18
Nr. 13 245/40R18 255/40R18, 265/35R18, 275/35R18, 285/35R18
Nr. 14 245/45R18 265/40R18, 275/40R18, 285/40R18
Nr. 15 245/50R18 275/45R18
Nr. 16 255/40R18 275/35R18, 285/35R18, 295/35R18
Nr. 17 255/45R18 275/40R18, 285/40R18
Nr. 18 255/50R18 285/45R18
Nr. 19 255/55R18 285/50R18
Nr. 20 265/35R18 315/30R18
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise gelten
achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
W21 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung der Sonderräder nicht
zulässig für Fahrzeugausführungen mit Bremsscheiben 280x28 mm an Achse1 (PT Cruiser GT 2,4
Tubo mit 164kW).
Y85 Die Sonderräder sind nur an 5-türigen Fahrzeugausführungen zulässig.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 09-0665-A03-V01
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ MAM10-8018
Fertiger/Zulieferer Bay-Wheels GmbH
Seite 9 von 9
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in Subang Jaya, Malaysia im Mai 2009 durchgeführt.
Die Verwendungsprüfung fand am 14.1.2010 in Lambsheim statt.
Hinweise zum Sonderrad
Pulverbeschichtete Sonderräder mit 5 Doppelspeichen.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder unter
Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten,
die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 9 und gilt für Sonderräder ab Herstellungsdatum März 2009.
Der Nachweis eines QM Systems gemäß Anlage XIX zu §19 StVZO liegt vor.
Prüflaboratorium Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH akkreditiert
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes. Bundesrepublik Deutschland unter der
DAR-Registrier-Nr.: KBA-P 00008-95
Lambsheim, 14.Januar 2010
Tufan 00145312.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
