TEILEGUTACHTEN nach §19(3) StVZO
Nummer 10-0090-A12-V04
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ GT28017
Fertiger/Zulieferer Gewe Reifengroßhandel GmbH
Seite 1 von 11
Hersteller Gewe Reifengroßhandel GmbH
Hans Geiger Straße 15
D-67661 Kaiserslautern
QM-Nr. 49 02 0160905
Prüfgegenstand PKW-Sonderrad
Modell ASA Germany - GT2
Typ GT28017
Radgröße 8,0Jx17H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Loch- Einpress- Rad- Abrollumfang
führung kreis- (mm)/ Mit- tiefe last (mm)
tenloch-ø (mm) (mm) (kg)
713 GT28017 713 / Ø64,0 / 57,1 5/100/57,1 35 630 2000
Kennzeichnungen
Herstellerzeichen ASA Germany
Radtyp und Ausführung GT28017 (s.o.)
Radgröße 8,0Jx17H2
Einpresstiefe ET (s.o.)
Giessereikennzeichen ASAK ww. WPT
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M14x1,5 Kegel 60° 120 28
S02 Mutter M12x1,5 Kegel 60° 120 -
Prüfungen
Das Gutachten über die Sonderradprüfungen wurde von der TÜV Rheinland Group unter der Gutach-
ten Nr. 100090-A00-V02 ausgestellt.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprü-
fungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Chrysler
Seat
Skoda
Volkswagen
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 10-0090-A12-V04
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ GT28017
Fertiger/Zulieferer Gewe Reifengroßhandel GmbH
Seite 2 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Audi A1 63-136 205/40R17 R37 T80 T81 T84 A02 A04 A05
8X 63-136 205/45R17 R37 A06 A08 A09
e1*2007/46*0414*..; 63-136 215/40R17 A12 A16 A18
e1*2007/46*0509*.. 63-136 225/35R17 V17 Y84 S01
63-136 235/40R17 K2b K3s
63-136 245/35R17 K2b R03
Audi A3 66-132 205/50R17 K1c K2b R70 A02 A04 A05
8L 66-132 215/40R17 K1c K2b T83 T85 T87 A06 A08 A09
e1*95/54*0042*.., 66-132 215/45R17 K1c K2b A12 A16 A18
e1*98/14*0042*.. 66-132 225/45R17 K1c K2b K46 V17 S01
66-132 235/40R17 K1c K2b K46
66-132 245/35R17 A58 K2b K44 K46 R03
66-132 245/40R17 A58 K2b K44 K46 R03
Audi A3 S3 154-180 225/45R17 R35 A02 A04 A05
8L 154-180 235/40R17 A06 A08 A09
e1*98/14*0042*.. A12 A16 A18
L02 S01
Audi TT 110-180 225/45R17 A02 A04 A05
8N 110-180 235/40R17 A06 A08 A09
e1*97/27,98/14, 110-180 245/40R17 K2b K46 K56 K90 R03 A12 A16 A18
2001/116* Cbo Cpe L02
0089, 0247*.. V17 S01
Audi TT 3,2 184 225/45R17 A02 A04 A05
8N 184 235/40R17 A06 A08 A09
e1*2001/116*0089*.. 184 245/40R17 K2b K46 K56 K90 R03 A12 A16 A18
B03 L02 V17
S01
Chrysler PT Cruiser 85-110 205/45R17 K1a K2b R70 T88 A02 A04 A05
PT 85-164 205/50R17 K1c K2c R70 A06 A08 A09
e11*98/14*0058*.. 85-164 215/45R17 K1a K2b A12 A16 A18
- mit Handschaltung 85-164 225/45R17 K1c K2c B02 Cbo Flh
85-164 235/40R17 K1c K2c V17 S02
85-164 245/40R17 K2c K44 R03
85-164 255/40R17 K2c K44 R03 R70
Chrysler PT Cruiser 100-110 205/45R17 K1a K2b L02 R70 T88 A02 A04 A05
PT 100-110 205/50R17 K1c K2c L02 R70 A06 A08 A09
e11*98/14*0058*.. 100-110 215/45R17 K1a K2b L02 T87 T88 A12 A16 A18
- mit Automatik-Getr. 100-110 225/45R17 K1c K2c L02 B02 Cbo Flh
100-110 235/40R17 K1c K2c L02 V17 S02
100-110 245/40R17 K2c K44 R03
100-110 255/40R17 K2c K44 R03 R70
Chrysler Sebring 104-149 205/50R17 K42 R70 A02 A04 A05
JR 104-149 215/50R17 K1a K42 K45 K56 R70 A06 A08 A09
e11*98/14*0138*.. 104-149 225/45R17 K1a K2b K42 A12 A16 A18
- Cabrio 104-149 235/45R17 K2b K42 K56 R03 B02 Cbo V17
104-149 245/40R17 K2c K42 K56 R03 S02
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 10-0090-A12-V04
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ GT28017
Fertiger/Zulieferer Gewe Reifengroßhandel GmbH
Seite 3 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Chrysler Sebring 104-149 205/50R17 K42 R70 A02 A04 A05
JR 104-149 215/50R17 K15 K1c K42 K45 K56 R70 A06 A08 A09
e11*98/14*0138*.. 104-149 225/45R17 K15 K1c K2b K42 A12 A16 A18
- Limousine 104-149 235/45R17 K15 K2c K42 K56 R03 B02 Lim V17
S02
Chrysler Stratus 96-120 205/45R17 K1a K2c K42 K45 K56 R70 A02 A04 A05
JA (M.6.) 96-120 215/45R17 K1a K2c K42 K45 K56 A06 A08 A09
e11*93/81*0012*.. 96-120 225/45R17 K1a K2c K42 K45 K46 K56 A12 A16 A18
B02 S02
Chrysler Stratus 96-120 205/50R17 K1a K2b K42 K45 K56 R70 A02 A04 A05
JX 96-120 225/45R17 K1a K2b K42 K45 K56 A06 A08 A09
e11*93/81*0028*.. 96-120 235/45R17 K1a K2b K42 K45 K46 K56 A12 A16 A18
B02 V17 S02
Seat Ibiza / Cordoba 44-132 205/40R17 K1c K2a K2b K46 T80 T81 T84 A02 A04 A05
6L 44-132 215/35R17 K1c K2a K2b K44 K46 T79 T83 A06 A08 A09
e9*98/14*0041*.., 44-132 225/35R17 K1c K27 K2c K44 K46 T82 T86 A12 A16 A18
e9*2001/116*0041*.. B01 Flh Sth
V17 S01
Seat Ibiza / Ibiza ST 44-110 205/40R17 K1c K2b K44 K46 T80 T81 T84 A02 A04 A05
6J, 6JN 44-110 215/35R17 K1c K2b K44 K46 T79 T83 A06 A08 A09
e9*2001/116*0067*.., 44-110 215/40R17 K1c K2b K44 K46 K56 A12 A16 A18
e9*2007/46*0001*.. 44-110 225/35R17 K1c K2b K44 K46 Car Flh V17
44-110 245/35R17 K2c K44 K46 K56 R03 S01
Seat Ibiza Cupra 132 205/40R17 K1c K2b K44 K46 R37 T84 A02 A04 A05
6J 132 215/35R17 K1c K2b K44 K46 R37 T83 A06 A08 A09
e9*2001/116*0067*.. 132 215/40R17 K1c K2b K44 K46 K56 A12 A16 A18
132 225/35R17 K1c K2b K44 K46 B91 Flh V17
132 245/35R17 K2c K44 K46 K56 R03 S01
Seat Toledo / Leon 50-132,154 245/40R17 A58 K2c K44 K46 R03 A02 A04 A05
1M 50-150 205/50R17 K1a K2b K46 R37 R70 A06 A08 A09
e9*97/27*0026*.., 50-150 215/45R17 K1a K2b K46 R37 A12 A16 A18
e9*98/14*0026*.. 50-154 225/45R17 K1a K2b K46 Flh Lim Se4
50-154 235/40R17 K1c K2c K46 V17 S01
Skoda Fabia 44-77 205/40R17 K1c K2b K44 K56 T80 T81 T84 A02 A04 A05
5J 44-77 215/35R17 K1c K2b K44 K56 T79 T83 A06 A08 A09
e11*2001/116*0291*..; 44-77 215/40R17 G11 K1c K27 K2b K44 K45 K56 A12 A16 A18
e11*2007/46*0013*.. Car Flh S01
Skoda Fabia 37-96 205/40R17 G71 K1c K2c K46 T80 T81 T84 A02 A04 A05
6Y A06 A08 A09
e11*98/14*0123*.. A12 A16 A18
Car Flh Sth
S01
Skoda Fabia RS 132 205/40R17 K1c K2b K44 K56 T84 A02 A04 A05
5J 132 215/35R17 K1c K2b K44 K56 T83 A06 A08 A09
e11*2001/116* 132 215/40R17 G01 K1c K27 K2b K44 K45 K56 A12 A16 A18
0291*27-.. Flh S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 10-0090-A12-V04
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ GT28017
Fertiger/Zulieferer Gewe Reifengroßhandel GmbH
Seite 4 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Skoda Octavia 44-110 215/40R17 T83 T87 A02 A04 A05
1U 44-132 205/50R17 K41 K45 K46 K56 L02 R70 A06 A08 A09
e11*95/54*0066*..; 44-132 215/45R17 A12 A16 A18
e11*2001/116*0066*; 44-132 225/45R17 K41 K44 K45 K46 K56 L02 Car K1c K2b
e11*2007/46*0011*.. Lim V17 S01
Skoda Praktik 51-66 205/40R17 K1a K1b K2b K44 T80 T81 T84 A02 A04 A05
5J 51-66 215/35R17 K1c K2c K44 T83 A06 A08 A09
N083; 51-66 215/40R17 G10 G11 K1c K2c K44 K46 T83 T87 A12 A16 A18
e11*2007/46*0013*.. A58 S01
Skoda Roomster 47-77 205/40R17 K1a K1b K2b K44 T80 T81 T84 A02 A04 A05
5J 47-77 215/35R17 K1c K2c K44 T83 A06 A08 A09
e11*2001/116*0291*; 47-77 215/40R17 G10 G11 K1c K2c K44 K46 A12 A16 A18
e11*2007/46*0013*.. A58 Npf S01
Skoda Roomster 55-77 205/40R17 K2b K44 T81 T84 A02 A04 A05
Scout 55-77 215/35R17 K1a K2b K44 T83 A06 A08 A09
5J 55-77 215/40R17 G01 K1a K2b K44 K46 A12 A16 A18
e11*2001/116*0291*; 55-77 225/35R17 K1c K2b K44 T82 T86 A58 KMV V17
e11*2007/46*0013*.. S01
VW Beetle, -Cabrio 55-125 205/45R17 K1c K2b K42 K45 K46 R37 R70 A02 A04 A05
9C, 1Y 55-125 205/50R17 K1c K2c K42 K45 K46 R37 R70 A06 A08 A09
e1*97/27,98/14, 55-125 215/45R17 K1c K2b K42 K45 K46 R37 A12 A16 A18
2001/116*0106*.., 55-125 225/45R17 K1c K2c K42 K45 K46 Cbo Flh K90
e1*2001/116*0205*.. 55-125 235/40R17 K2c K42 K46 R03 V17 S01
VW Corrado 85-110 205/40R17 K1a K2b K42 K45 T80 T81 T84 A02 A04 A05
53I A06 A08 A09
E664/1 A12 A16 A18
B56 S01
VW Cross Polo 51-77 205/40R17 T80 T81 T84 A02 A04 A05
6R 51-77 215/35R17 K6w T79 T83 A06 A08 A09
e1*2001/116*0510*.. 51-77 215/40R17 K6w A12 A16 A18
51-77 225/35R17 K6w T82 T86 Flh KMV V17
51-77 245/35R17 K2b K6g K6i K6x K8a R03 S01
VW Fox 40-55 205/40R17 K1c K2b K44 A02 A04 A05
5Z 40-55 215/35R17 K1c K2b K44 T79 A06 A08 A09
e1*2001/116*0301*.. A12 A16 A18
Flh Npf S01
VW Golf (III), Vento 66-110 205/40R17 K1a T80 T81 T84 A02 A04 A05
1H, 1HX -/O, /1, /OF 66-110 215/40R17 G01 K1a K2b K41 K45 K56 T83 A06 A08 A09
e1*96/79*0068*.., 66-110 225/35R17 K1c K2b K45 K56 T82 T86 A12 A16 A18
F804, G156, F894 B56 K42 V17
S01
VW Golf (IV), Bora 50-110 205/45R17 K1a K2b R37 R70 T88 A02 A04 A05
1J 50-110 215/40R17 K1c K2b T83 T85 T87 A06 A08 A09
e1*96/79, 98/14, 50-110 245/35R17 K2b K46 R03 T87 A12 A16 A18
2001/116*0071*.. 50-150 205/50R17 K1c K2b R70 Car Flh Sth
50-150 215/45R17 K1c K2b K45 K46 T87 T88 T91 V17 VW9 S01
50-150 225/45R17 K1c K2b K45 K46
50-150 235/40R17 B50 K1c K2b K45 K46
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 10-0090-A12-V04
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ GT28017
Fertiger/Zulieferer Gewe Reifengroßhandel GmbH
Seite 5 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
VW Passat 81-110 205/40R17 K41 K42 K56 T84 A02 A04 A05
35I 81-110 215/40R17 G01 K41 K42 K56 T83 T85 A06 A08 A09
E657, /1 81-110 225/35R17 K41 K42 K45 K56 T86 A12 A16 A18
B51 B56 K1c
K2c V17 S01
VW Passat 85-110 205/40R17 K41 K42 K56 T84 A02 A04 A05
35I-299 85-110 215/40R17 G01 K41 K42 K56 T83 T85 T87 A06 A08 A09
E960 85-110 225/35R17 K41 K42 K45 K56 T86 A12 A16 A18
B51 B56 K1c
K2c S01
VW Polo 44-77 205/40R17 K1b K2b K8g T80 T81 T84 A02 A04 A05
6R 44-77 215/35R17 K1a K1b K2b K8g T79 T83 A06 A08 A09
e1*2001/116*0510*.. 44-77 215/40R17 K1a K1b K2b K8g A12 A16 A18
e1*2007/46*0486*.. 44-77 225/35R17 K1c K2b K3b K6g K8k Flh Npf V17
44-77 245/35R17 K2c K6h K8k R03 S01
VW Polo 40-110 205/40R17 K1a K2b K46 T80 T81 T84 A02 A04 A05
9N 40-110 215/35R17 K1a K2c K44 K46 T79 T83 A06 A08 A09
e1*98/14*0174*.., 40-110 225/35R17 K1c K2c K44 K46 T82 T86 A12 A16 A18
e1*2001/116*0174*.. Flh Npf Sth
V17 S01
VW Polo -Fun/Cross- 40-77 215/40R17 K42 A02 A04 A05
9N 40-77 225/35R17 K1a K2b K42 A06 A08 A09
e1*2001/116*0174*.. A12 A16 A18
Flh KMV S01
VW Polo GTI 132 215/40R17 K1a K1b K2b K8g A02 A04 A05
6R 132 225/35R17 K1c K2b K3b K6g K8k A06 A08 A09
e1*2001/116*0510*.. 132 245/35R17 K2c K6h K8k R03 A12 A16 A18
Flh Npf V17
S01
Auflagen und Hinweise
A02 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sachver-
ständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen oder
einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis entsprechend
dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu verwen-
denden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief und -
schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines Reifenherstellers
und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher Profiltypen auf Vorder-
und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen- oder Fahrzeughersteller
zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 10-0090-A12-V04
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ GT28017
Fertiger/Zulieferer Gewe Reifengroßhandel GmbH
Seite 6 von 11
A06 Die Mindesteinschraubtiefen der Radschrauben bzw. Muttern betragen (sofern serienmäßig
nicht unterschritten) 6,5 Umdrehungen für M12x1,5; 7,5 Umdrehungen für M12x1,25 und M14x1,5; 8
Umdrehungen für Gewinde 1/2" UNF bzw. 9 Umdrehungen für M14x1,25.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht län-
ger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet wer-
den. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, daß der vom Reifenhersteller vorge-
schriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A16 Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte unter-
halb der Felgenschulter angebracht werden. Bei der Auswahl und Anbringung der Klebegewichte ist
auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A18 Es sind nur schlauchlose Reifen und Metallschraubventile mit Befestigung von außen zuläs-
sig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Die Ventile dürfen nicht über den
Felgenrand hinausragen.
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
B01 Die Sonderräder sind nicht zulässig an Fahrzeugen mit 4-Kolben-Bremssätteln.
B02 Vor Montage der Sonderräder sind eventuell vorhandene Zentrierstifte, Befestigungs-
Schrauben oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließ-
lich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen) ausgerüs-
tet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
B50 Die Kabel bzw. deren Halterungen für die Verschleißanzeige oder ABS-Kabel sind so zu ver-
legen bzw. zu verändern, dass mindestens 6 mm Abstand zur Rad- / Reifenkombination vorhanden
ist.
B51 Auf einen ausreichenden Abstand (mindestens 6 mm) der Rad- / Reifenkombination zum
Bremsschlauch, zur Verschleißanzeige oder zum ABS-Kabel bzw. deren Halterungen ist zu achten.
B56 Sonderrad nicht zulässig an Fahrzeugausführungen mit Bremsscheibendurchmesser 288 mm
an Achse 1.
B91 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 312 mm an Achse1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Kombili-
mousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 10-0090-A12-V04
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ GT28017
Fertiger/Zulieferer Gewe Reifengroßhandel GmbH
Seite 7 von 11
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3- türig und 5- türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Weg-
streckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzei-
ge angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I
oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G10 Ist die Reifengröße 175/70R14 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), so ist der Nachweis zu erbrin-
gen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleran-
zen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahr-
zeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen
Reifengrößen zu überprüfen.
G11 Ist die Reifengröße 175/70R14, 185/60R15 oder 195/50R16 keine der serienmäßigen Reifen-
größen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung),
so ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstrecken-
zählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige ange-
glichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder
COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G71 Ist 16 Zoll keine Serien-Bereifung (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung), so ist der Nachweis zu erbringen, dass die Anzeige des Ge-
schwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, §
57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeug-
schein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
K15 Eine ausreichende Freigängigkeit der Rad/Reifen-Kombination im Türbereich an Achse 2 ist
durch Nacharbeiten der Türkante sowie der Spritzgummis herzustellen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustel-
len. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich
abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K27 An Achse 1 ist durch Nacharbeit der Befestigung des Kunststoffinnenkotflügels an der Bördel-
kante eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 10-0090-A12-V04
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ GT28017
Fertiger/Zulieferer Gewe Reifengroßhandel GmbH

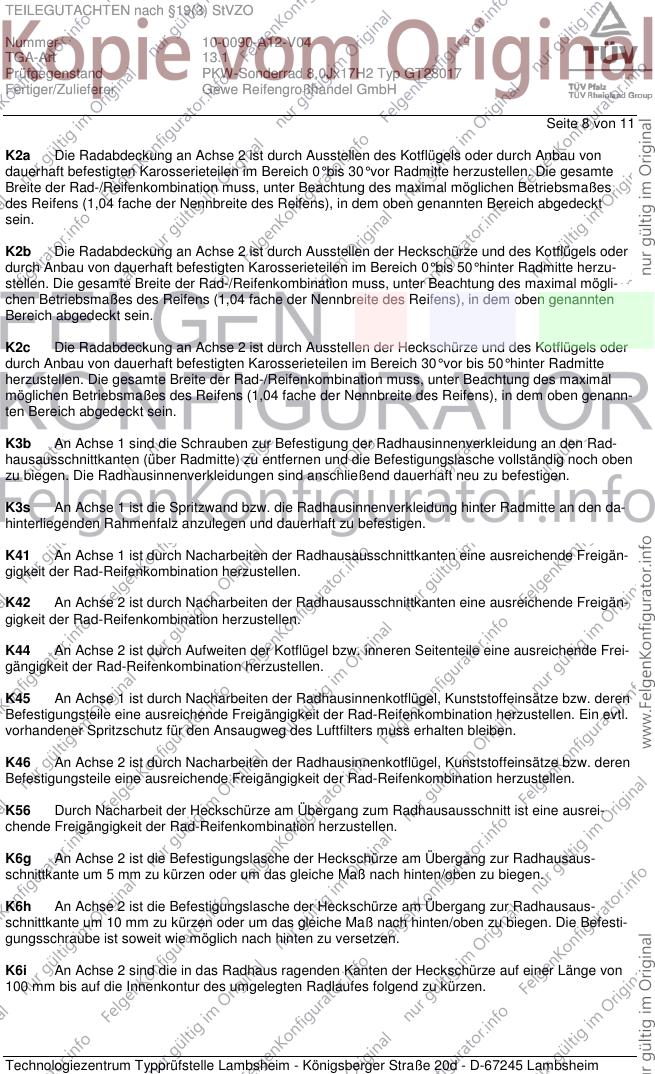

Seite 8 von 11
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzu-
stellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal mögli-
chen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K3b An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den Rad-
hausausschnittkanten (über Radmitte) zu entfernen und die Befestigungslasche vollständig noch oben
zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befestigen.
K3s An Achse 1 ist die Spritzwand bzw. die Radhausinnenverkleidung hinter Radmitte an den da-
hinterliegenden Rahmenfalz anzulegen und dauerhaft zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende Frei-
gängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine ausrei-
chende Freigängigkeit der Rad-Reifenkombination herzustellen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausaus-
schnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausaus-
schnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen. Die Befesti-
gungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 10-0090-A12-V04
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ GT28017
Fertiger/Zulieferer Gewe Reifengroßhandel GmbH

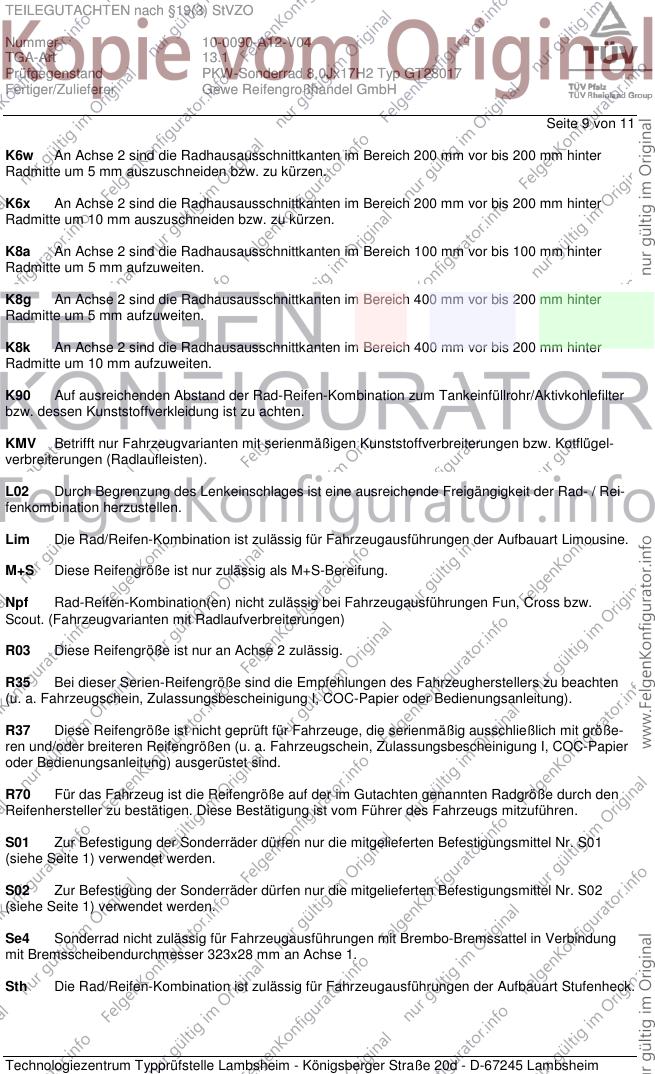

Seite 9 von 11
K6w An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6x An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm auszuschneiden bzw. zu kürzen.
K8a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8g An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8k An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K90 Auf ausreichenden Abstand der Rad-Reifen-Kombination zum Tankeinfüllrohr/Aktivkohlefilter
bzw. dessen Kunststoffverkleidung ist zu achten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. Kotflügel-
verbreiterungen (Radlaufleisten).
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- / Rei-
fenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
Npf Rad-Reifen-Kombination(en) nicht zulässig bei Fahrzeugausführungen Fun, Cross bzw.
Scout. (Fahrzeugvarianten mit Radlaufverbreiterungen)
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit größe-
ren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier
oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
Se4 Sonderrad nicht zulässig für Fahrzeugausführungen mit Brembo-Bremssattel in Verbindung
mit Bremsscheibendurchmesser 323x28 mm an Achse 1.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 10-0090-A12-V04
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ GT28017
Fertiger/Zulieferer Gewe Reifengroßhandel GmbH

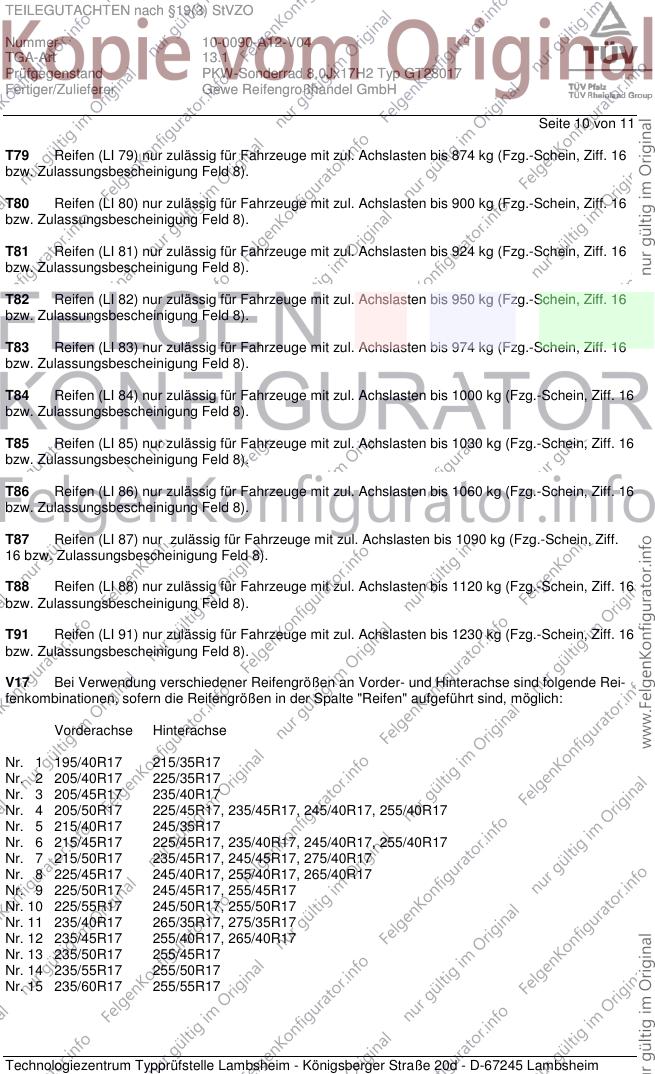

Seite 10 von 11
T79 Reifen (LI 79) nur zulässig für Fahrzeuge mit zul. Achslasten bis 874 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T80 Reifen (LI 80) nur zulässig für Fahrzeuge mit zul. Achslasten bis 900 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T81 Reifen (LI 81) nur zulässig für Fahrzeuge mit zul. Achslasten bis 924 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T82 Reifen (LI 82) nur zulässig für Fahrzeuge mit zul. Achslasten bis 950 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V17 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende Rei-
fenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 195/40R17 215/35R17
Nr. 2 205/40R17 225/35R17
Nr. 3 205/45R17 235/40R17
Nr. 4 205/50R17 225/45R17, 235/45R17, 245/40R17, 255/40R17
Nr. 5 215/40R17 245/35R17
Nr. 6 215/45R17 225/45R17, 235/40R17, 245/40R17, 255/40R17
Nr. 7 215/50R17 235/45R17, 245/45R17, 275/40R17
Nr. 8 225/45R17 245/40R17, 255/40R17, 265/40R17
Nr. 9 225/50R17 245/45R17, 255/45R17
Nr. 10 225/55R17 245/50R17, 255/50R17
Nr. 11 235/40R17 265/35R17, 275/35R17
Nr. 12 235/45R17 255/40R17, 265/40R17
Nr. 13 235/50R17 255/45R17
Nr. 14 235/55R17 255/50R17
Nr. 15 235/60R17 255/55R17
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 10-0090-A12-V04
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ GT28017
Fertiger/Zulieferer Gewe Reifengroßhandel GmbH

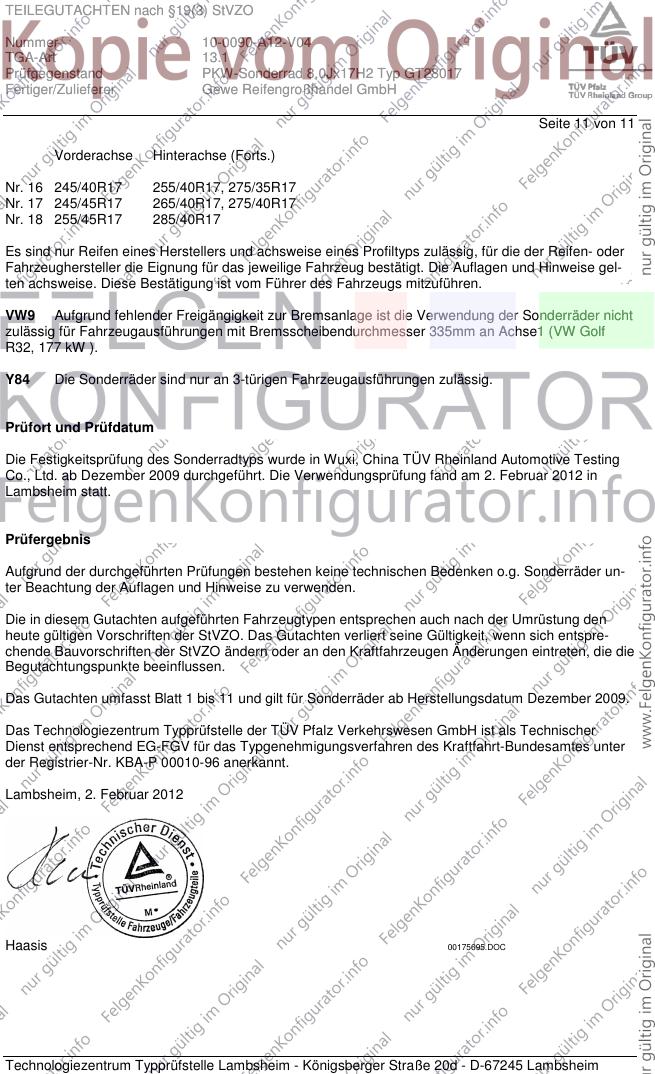

Seite 11 von 11
Vorderachse Hinterachse (Forts.)
Nr. 16 245/40R17 255/40R17, 275/35R17
Nr. 17 245/45R17 265/40R17, 275/40R17
Nr. 18 255/45R17 285/40R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise gel-
ten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
VW9 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung der Sonderräder nicht
zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 335mm an Achse1 (VW Golf
R32, 177 kW ).
Y84 Die Sonderräder sind nur an 3-türigen Fahrzeugausführungen zulässig.
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in Wuxi, China TÜV Rheinland Automotive Testing
Co., Ltd. ab Dezember 2009 durchgeführt. Die Verwendungsprüfung fand am 2. Februar 2012 in
Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder un-
ter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entspre-
chende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 11 und gilt für Sonderräder ab Herstellungsdatum Dezember 2009.
Das Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH ist als Technischer
Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des Kraftfahrt-Bundesamtes unter
der Registrier-Nr. KBA-P 00010-96 anerkannt.
Lambsheim, 2. Februar 2012
Haasis 00175695.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
