TEILEGUTACHTEN nach §19(3) StVZO
Nummer 10-0090-A12-V07
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ GT28017
Fertiger/Zulieferer Gewe Reifengroßhandel GmbH
Seite 1 von 12
Hersteller Gewe Reifengroßhandel GmbH
Hans Geiger Straße 15
D-67661 Kaiserslautern
QM-Nr. 49 02 0160905
Prüfgegenstand PKW-Sonderrad
Modell ASA Germany - GT2
Typ GT28017
Radgröße 8,0Jx17H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Loch- Einpress- Rad- Abrollumfang
führung kreis- (mm)/ Mit- tiefe last (mm)
tenloch-ø (mm) (mm) (kg)
713 GT28017 713 / Ø64,0 / 57,1 5/100/57,1 35 630 2000
Kennzeichnungen
Herstellerzeichen ASA Germany
Radtyp und Ausführung GT28017 (s.o.)
Radgröße 8,0Jx17H2
Einpresstiefe ET (s.o.)
Giessereikennzeichen ASAK ww. WPT
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S02 Schraube M14x1,5 Kegel 60° 120 28
S03 Mutter M12x1,5 Kegel 60° 120 -
Prüfungen
Das Gutachten über die Sonderradprüfungen wurde von der TÜV Rheinland Group unter der Gutach-
ten Nr. 100090-A00-V03 ausgestellt.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprü-
fungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Chrysler
Seat
Skoda
Volkswagen
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 10-0090-A12-V07
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ GT28017
Fertiger/Zulieferer Gewe Reifengroßhandel GmbH
Seite 2 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Audi A1, -/Sportback 63-136 205/40R17 R37 T80 T81 T84 A06 A12 A16
8X 63-136 205/45R17 R37 R70 A18 A58 F23
e1*2007/46*0414*..; 63-136 215/40R17 Flh V17 S02
e1*2007/46*0509*.. 63-136 225/35R17
63-136 235/40R17 K2b K3s
63-136 245/35R17 K2b R03
Audi A3 66-132 205/50R17 K1c K2b R70 A06 A12 A16
8L 66-132 215/40R17 K1c K2b T83 T85 T87 A18 V17 S02
e1*95/54*0042*.., 66-132 215/45R17 K1c K2b
e1*98/14*0042*.. 66-132 225/45R17 K1c K2b K46
66-132 235/40R17 K1c K2b K46
66-132 245/35R17 A58 K2b K44 K46 R03
66-132 245/40R17 A58 K2b K44 K46 R03
Audi A3 S3 154-180 225/45R17 R35 A06 A12 A16
8L 154-180 235/40R17 A18 L02 S02
e1*98/14*0042*..
Audi S1, -/Sportback 170 205/40R17 M+S T84 A06 A12 A16
8X 170 215/40R17 A18 A56 F24
e1*2007/46*0414*.. 170 225/35R17 Flh S02
Audi TT 110-180 225/45R17 A06 A12 A16
8N 110-180 235/40R17 A18 Cbo Cpe
e1*97/27,98/14, 110-180 245/40R17 K2b K46 K56 K90 R03 L02 V17 S02
2001/116*
0089, 0247*..
Audi TT 3,2 184 225/45R17 A06 A12 A16
8N 184 235/40R17 A18 B03 L02
e1*2001/116*0089*.. 184 245/40R17 K2b K46 K56 K90 R03 V17 S02
Chrysler PT Cruiser 85-110 205/45R17 K1a K2b R70 T88 A06 A12 A16
PT 85-164 205/50R17 K1c K2c R70 A18 B02 Cbo
e11*98/14*0058*.. 85-164 215/45R17 K1a K2b Flh V17 S03
- mit Handschaltung 85-164 225/45R17 K1c K2c
85-164 235/40R17 K1c K2c
85-164 245/40R17 K2c K44 R03
85-164 255/40R17 K2c K44 R03 R70
Chrysler PT Cruiser 100-110 205/45R17 K1a K2b L02 R70 T88 A06 A12 A16
PT 100-110 205/50R17 K1c K2c L02 R70 A18 B02 Cbo
e11*98/14*0058*.. 100-110 215/45R17 K1a K2b L02 T87 T88 Flh V17 S03
- mit Automatik-Getr. 100-110 225/45R17 K1c K2c L02
100-110 235/40R17 K1c K2c L02
100-110 245/40R17 K2c K44 R03
100-110 255/40R17 K2c K44 R03 R70
Chrysler Sebring 104-149 205/50R17 K42 R70 A06 A12 A16
JR 104-149 215/50R17 K1a K42 K45 K56 R70 A18 B02 Cbo
e11*98/14*0138*.. 104-149 225/45R17 K1a K2b K42 V17 S03
- Cabrio 104-149 235/45R17 K2b K42 K56 R03
104-149 245/40R17 K2c K42 K56 R03
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 10-0090-A12-V07
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ GT28017
Fertiger/Zulieferer Gewe Reifengroßhandel GmbH
Seite 3 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Chrysler Sebring 104-149 205/50R17 K42 R70 A06 A12 A16
JR 104-149 215/50R17 K15 K1c K42 K45 K56 R70 A18 B02 Lim
e11*98/14*0138*.. 104-149 225/45R17 K15 K1c K2b K42 V17 S03
- Limousine 104-149 235/45R17 K15 K2c K42 K56 R03
Chrysler Stratus 96-120 205/45R17 K1a K2c K42 K45 K56 R70 A06 A12 A16
JA (M.6.) 96-120 215/45R17 K1a K2c K42 K45 K56 A18 B02 S03
e11*93/81*0012*.. 96-120 225/45R17 K1a K2c K42 K45 K46 K56
Chrysler Stratus 96-120 205/50R17 K1a K2b K42 K45 K56 R70 A06 A12 A16
JX 96-120 225/45R17 K1a K2b K42 K45 K56 A18 B02 V17
e11*93/81*0028*.. 96-120 235/45R17 K1a K2b K42 K45 K46 K56 S03
Seat Ibiza / Cordoba 44-132 205/40R17 K1c K2a K2b K46 T80 T81 T84 A06 A12 A16
6L 44-132 215/35R17 K1c K2a K2b K44 K46 T79 T83 A18 B01 Flh
e9*98/14*0041*.., 44-132 225/35R17 K1c K27 K2c K44 K46 T82 T86 Sth V17 S02
e9*2001/116*0041*..
Seat Ibiza / Ibiza ST 44-110 205/40R17 K1c K2b K44 K46 T80 T81 T84 A06 A12 A16
6J, 6JN 44-110 215/35R17 K1c K2b K44 K46 T79 T83 A18 Car Flh
e9*2001/116*0067*.., 44-110 215/40R17 K1c K2b K44 K46 K56 V17 S02
e9*2007/46*0001*.. 44-110 225/35R17 K1c K2b K44 K46
- incl. Facelift 2012 44-110 245/35R17 K2c K44 K46 K56 R03
Seat Ibiza Cupra 132 205/40R17 K1c K2b K44 K46 R37 T84 A06 A12 A16
6J 132 215/35R17 K1c K2b K44 K46 R37 T83 A18 B91 Flh
e9*2001/116*0067*.. 132 215/40R17 K1c K2b K44 K46 K56 V17 S02
132 225/35R17 K1c K2b K44 K46
132 245/35R17 K2c K44 K46 K56 R03
Seat Toledo 55-90 205/40R17 K1a K2b K6g K8h T80 T84 A06 A12 A16
NH 55-90 215/35R17 K1c K2b K3b K6g K8h T79 T83 A18 A58 Lim
e11*2007/46*0251*.. 55-90 215/40R17 K1c K2b K3b K6g K8h V17 S02
55-90 225/35R17 K1c K2c K3b K5d K6h K8m
Seat Toledo / Leon 50-132,154 245/40R17 A58 K2c K44 K46 R03 A06 A12 A16
1M 50-150 205/50R17 K1a K2b K46 R37 R70 A18 Flh Lim
e9*97/27*0026*.., 50-150 215/45R17 K1a K2b K46 R37 Se4 V17 S02
e9*98/14*0026*.. 50-154 225/45R17 K1a K2b K46
50-154 235/40R17 K1c K2c K46
Skoda Fabia 44-77 205/40R17 K1c K2b K44 K56 T80 T81 T84 A06 A12 A16
5J 44-77 215/35R17 K1c K2b K44 K56 T79 T83 A18 Car Flh
e11*2001/116* 44-77 215/40R17 G11 K1c K27 K2b K44 K45 K56 S02
0291*00-42;
e11*2007/46*
0013*00-19
Skoda Fabia 44-81 205/40R17 K1a K1b K2b T80 T84 A06 A12 A16
5J 44-81 215/35R17 K1c K2b K8h T79 T83 A18 A58 Car
e11*2001/116* 44-81 215/40R17 K1c K2b K8h Flh V17 S02
0291*43-..; 44-81 225/35R17 K1c K2b K4i K8h
e11*2007/46*
0013*20-..
ab MJ 2015 (6V)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

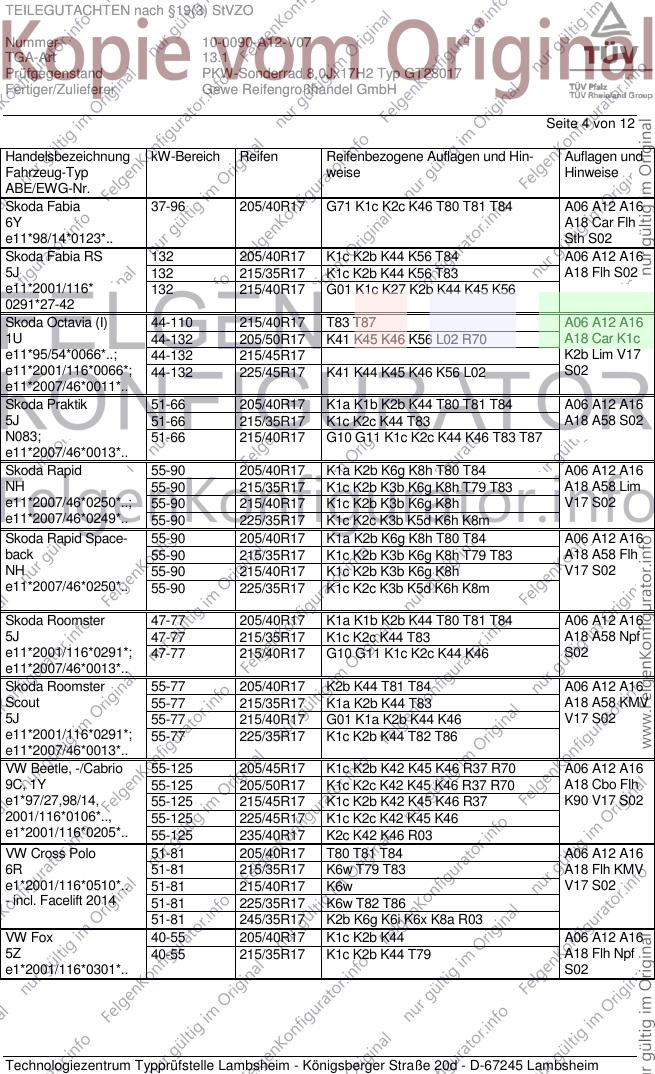

TEILEGUTACHTEN nach §19(3) StVZO
Nummer 10-0090-A12-V07
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ GT28017
Fertiger/Zulieferer Gewe Reifengroßhandel GmbH
Seite 4 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Skoda Fabia 37-96 205/40R17 G71 K1c K2c K46 T80 T81 T84 A06 A12 A16
6Y A18 Car Flh
e11*98/14*0123*.. Sth S02
Skoda Fabia RS 132 205/40R17 K1c K2b K44 K56 T84 A06 A12 A16
5J 132 215/35R17 K1c K2b K44 K56 T83 A18 Flh S02
e11*2001/116* 132 215/40R17 G01 K1c K27 K2b K44 K45 K56
0291*27-42
Skoda Octavia (I) 44-110 215/40R17 T83 T87 A06 A12 A16
1U 44-132 205/50R17 K41 K45 K46 K56 L02 R70 A18 Car K1c
e11*95/54*0066*..; 44-132 215/45R17 K2b Lim V17
e11*2001/116*0066*; 44-132 225/45R17 K41 K44 K45 K46 K56 L02 S02
e11*2007/46*0011*..
Skoda Praktik 51-66 205/40R17 K1a K1b K2b K44 T80 T81 T84 A06 A12 A16
5J 51-66 215/35R17 K1c K2c K44 T83 A18 A58 S02
N083; 51-66 215/40R17 G10 G11 K1c K2c K44 K46 T83 T87
e11*2007/46*0013*..
Skoda Rapid 55-90 205/40R17 K1a K2b K6g K8h T80 T84 A06 A12 A16
NH 55-90 215/35R17 K1c K2b K3b K6g K8h T79 T83 A18 A58 Lim
e11*2007/46*0250*..; 55-90 215/40R17 K1c K2b K3b K6g K8h V17 S02
e11*2007/46*0249*.. 55-90 225/35R17 K1c K2c K3b K5d K6h K8m
Skoda Rapid Space- 55-90 205/40R17 K1a K2b K6g K8h T80 T84 A06 A12 A16
back 55-90 215/35R17 K1c K2b K3b K6g K8h T79 T83 A18 A58 Flh
NH 55-90 215/40R17 K1c K2b K3b K6g K8h V17 S02
e11*2007/46*0250*.. 55-90 225/35R17 K1c K2c K3b K5d K6h K8m
Skoda Roomster 47-77 205/40R17 K1a K1b K2b K44 T80 T81 T84 A06 A12 A16
5J 47-77 215/35R17 K1c K2c K44 T83 A18 A58 Npf
e11*2001/116*0291*; 47-77 215/40R17 G10 G11 K1c K2c K44 K46 S02
e11*2007/46*0013*..
Skoda Roomster 55-77 205/40R17 K2b K44 T81 T84 A06 A12 A16
Scout 55-77 215/35R17 K1a K2b K44 T83 A18 A58 KMV
5J 55-77 215/40R17 G01 K1a K2b K44 K46 V17 S02
e11*2001/116*0291*; 55-77 225/35R17 K1c K2b K44 T82 T86
e11*2007/46*0013*..
VW Beetle, -/Cabrio 55-125 205/45R17 K1c K2b K42 K45 K46 R37 R70 A06 A12 A16
9C, 1Y 55-125 205/50R17 K1c K2c K42 K45 K46 R37 R70 A18 Cbo Flh
e1*97/27,98/14, 55-125 215/45R17 K1c K2b K42 K45 K46 R37 K90 V17 S02
2001/116*0106*.., 55-125 225/45R17 K1c K2c K42 K45 K46
e1*2001/116*0205*.. 55-125 235/40R17 K2c K42 K46 R03
VW Cross Polo 51-81 205/40R17 T80 T81 T84 A06 A12 A16
6R 51-81 215/35R17 K6w T79 T83 A18 Flh KMV
e1*2001/116*0510*.. 51-81 215/40R17 K6w V17 S02
- incl. Facelift 2014 51-81 225/35R17 K6w T82 T86
51-81 245/35R17 K2b K6g K6i K6x K8a R03
VW Fox 40-55 205/40R17 K1c K2b K44 A06 A12 A16
5Z 40-55 215/35R17 K1c K2b K44 T79 A18 Flh Npf
e1*2001/116*0301*.. S02
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

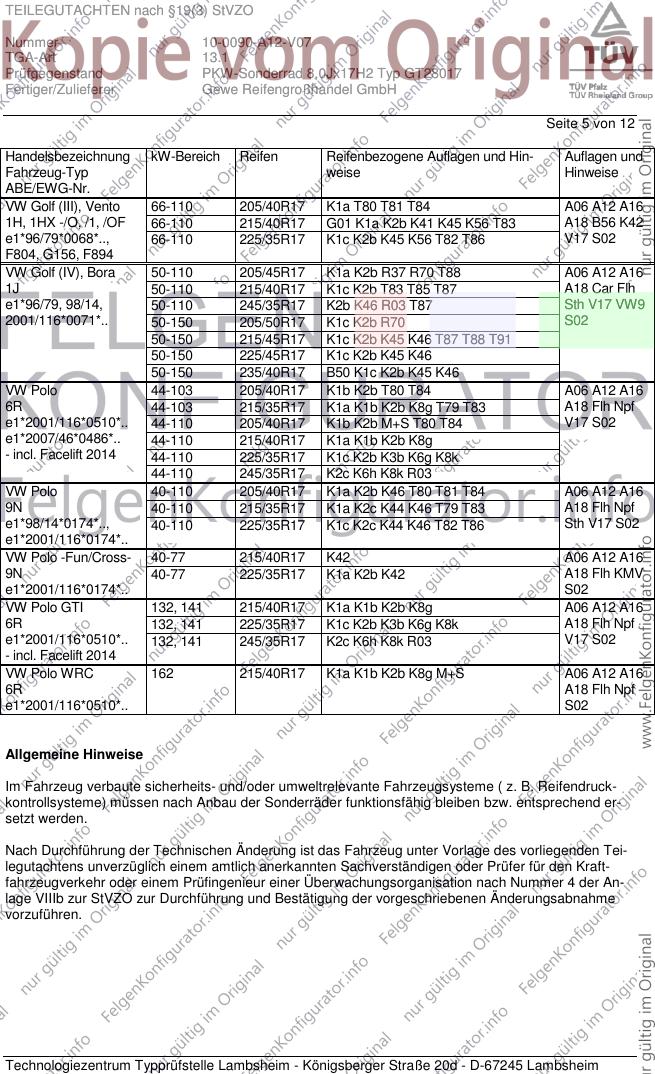

TEILEGUTACHTEN nach §19(3) StVZO
Nummer 10-0090-A12-V07
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ GT28017
Fertiger/Zulieferer Gewe Reifengroßhandel GmbH
Seite 5 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
VW Golf (III), Vento 66-110 205/40R17 K1a T80 T81 T84 A06 A12 A16
1H, 1HX -/O, /1, /OF 66-110 215/40R17 G01 K1a K2b K41 K45 K56 T83 A18 B56 K42
e1*96/79*0068*.., 66-110 225/35R17 K1c K2b K45 K56 T82 T86 V17 S02
F804, G156, F894
VW Golf (IV), Bora 50-110 205/45R17 K1a K2b R37 R70 T88 A06 A12 A16
1J 50-110 215/40R17 K1c K2b T83 T85 T87 A18 Car Flh
e1*96/79, 98/14, 50-110 245/35R17 K2b K46 R03 T87 Sth V17 VW9
2001/116*0071*.. 50-150 205/50R17 K1c K2b R70 S02
50-150 215/45R17 K1c K2b K45 K46 T87 T88 T91
50-150 225/45R17 K1c K2b K45 K46
50-150 235/40R17 B50 K1c K2b K45 K46
VW Polo 44-103 205/40R17 K1b K2b T80 T84 A06 A12 A16
6R 44-103 215/35R17 K1a K1b K2b K8g T79 T83 A18 Flh Npf
e1*2001/116*0510*.. 44-110 205/40R17 K1b K2b M+S T80 T84 V17 S02
e1*2007/46*0486*.. 44-110 215/40R17 K1a K1b K2b K8g
- incl. Facelift 2014 44-110 225/35R17 K1c K2b K3b K6g K8k
44-110 245/35R17 K2c K6h K8k R03
VW Polo 40-110 205/40R17 K1a K2b K46 T80 T81 T84 A06 A12 A16
9N 40-110 215/35R17 K1a K2c K44 K46 T79 T83 A18 Flh Npf
e1*98/14*0174*.., 40-110 225/35R17 K1c K2c K44 K46 T82 T86 Sth V17 S02
e1*2001/116*0174*..
VW Polo -Fun/Cross- 40-77 215/40R17 K42 A06 A12 A16
9N 40-77 225/35R17 K1a K2b K42 A18 Flh KMV
e1*2001/116*0174*.. S02
VW Polo GTI 132, 141 215/40R17 K1a K1b K2b K8g A06 A12 A16
6R 132, 141 225/35R17 K1c K2b K3b K6g K8k A18 Flh Npf
e1*2001/116*0510*.. 132, 141 245/35R17 K2c K6h K8k R03 V17 S02
- incl. Facelift 2014
VW Polo WRC 162 215/40R17 K1a K1b K2b K8g M+S A06 A12 A16
6R A18 Flh Npf
e1*2001/116*0510*.. S02
Allgemeine Hinweise
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme ( z. B. Reifendruck-
kontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw. entsprechend er-
setzt werden.
Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage des vorliegenden Tei-
legutachtens unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den Kraft-
fahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der An-
lage VIIIb zur StVZO zur Durchführung und Bestätigung der vorgeschriebenen Änderungsabnahme
vorzuführen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 10-0090-A12-V07
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ GT28017
Fertiger/Zulieferer Gewe Reifengroßhandel GmbH

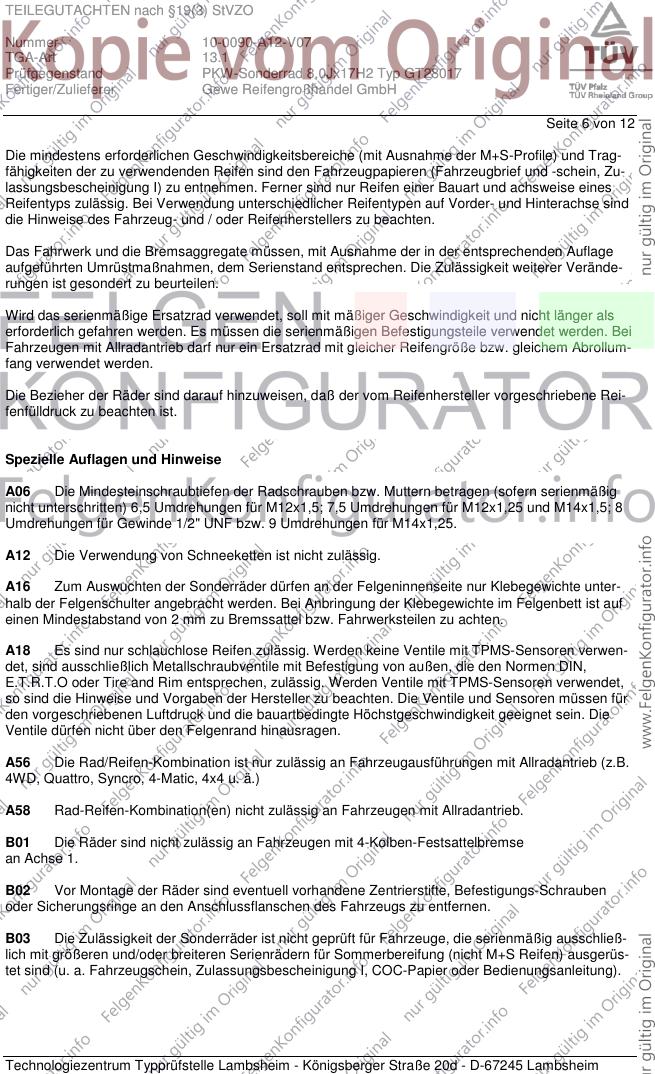

Seite 6 von 12
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und Trag-
fähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein, Zu-
lassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer Verände-
rungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem Abrollum-
fang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, daß der vom Reifenhersteller vorgeschriebene Rei-
fenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A06 Die Mindesteinschraubtiefen der Radschrauben bzw. Muttern betragen (sofern serienmäßig
nicht unterschritten) 6,5 Umdrehungen für M12x1,5; 7,5 Umdrehungen für M12x1,25 und M14x1,5; 8
Umdrehungen für Gewinde 1/2" UNF bzw. 9 Umdrehungen für M14x1,25.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A16 Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte unter-
halb der Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist auf
einen Mindestabstand von 2 mm zu Bremssattel bzw. Fahrwerksteilen zu achten.
A18 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwen-
det, sind ausschließlich Metallschraubventile mit Befestigung von außen, die den Normen DIN,
E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensoren verwendet,
so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für
den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die
Ventile dürfen nicht über den Felgenrand hinausragen.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
B01 Die Räder sind nicht zulässig an Fahrzeugen mit 4-Kolben-Festsattelbremse
an Achse 1.
B02 Vor Montage der Räder sind eventuell vorhandene Zentrierstifte, Befestigungs-Schrauben
oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließ-
lich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen) ausgerüs-
tet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 10-0090-A12-V07
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ GT28017
Fertiger/Zulieferer Gewe Reifengroßhandel GmbH

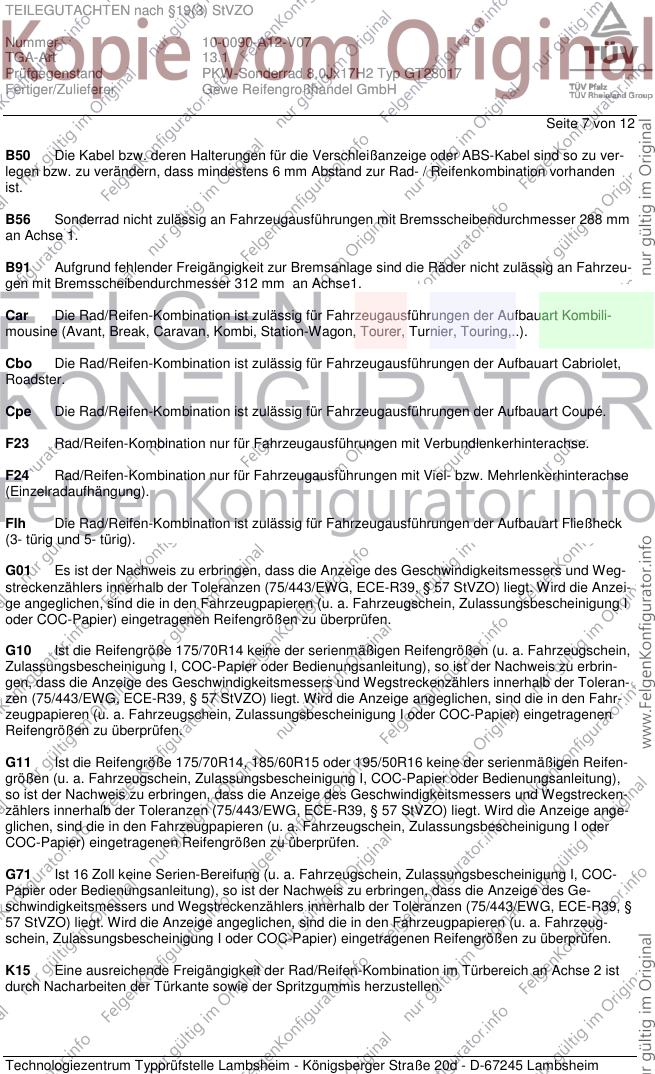

Seite 7 von 12
B50 Die Kabel bzw. deren Halterungen für die Verschleißanzeige oder ABS-Kabel sind so zu ver-
legen bzw. zu verändern, dass mindestens 6 mm Abstand zur Rad- / Reifenkombination vorhanden
ist.
B56 Sonderrad nicht zulässig an Fahrzeugausführungen mit Bremsscheibendurchmesser 288 mm
an Achse 1.
B91 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Räder nicht zulässig an Fahrzeu-
gen mit Bremsscheibendurchmesser 312 mm an Achse1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Kombili-
mousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3- türig und 5- türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Weg-
streckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzei-
ge angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I
oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G10 Ist die Reifengröße 175/70R14 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), so ist der Nachweis zu erbrin-
gen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleran-
zen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahr-
zeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen
Reifengrößen zu überprüfen.
G11 Ist die Reifengröße 175/70R14, 185/60R15 oder 195/50R16 keine der serienmäßigen Reifen-
größen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung),
so ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstrecken-
zählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige ange-
glichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder
COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G71 Ist 16 Zoll keine Serien-Bereifung (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung), so ist der Nachweis zu erbringen, dass die Anzeige des Ge-
schwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, §
57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeug-
schein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
K15 Eine ausreichende Freigängigkeit der Rad/Reifen-Kombination im Türbereich an Achse 2 ist
durch Nacharbeiten der Türkante sowie der Spritzgummis herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 10-0090-A12-V07
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ GT28017
Fertiger/Zulieferer Gewe Reifengroßhandel GmbH

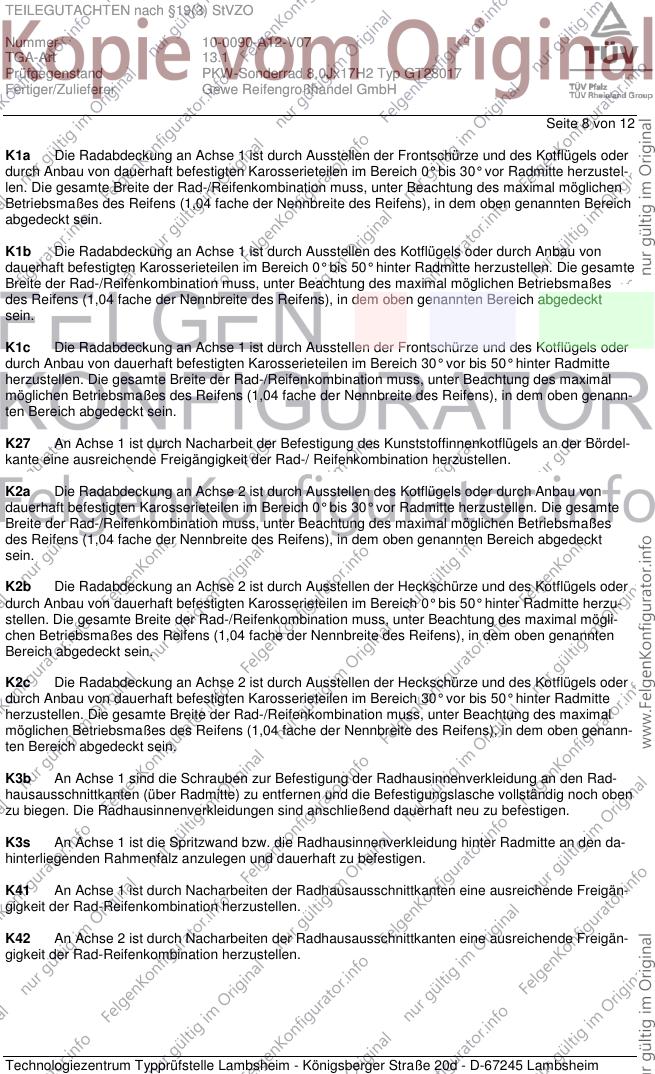

Seite 8 von 12
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustel-
len. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich
abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K27 An Achse 1 ist durch Nacharbeit der Befestigung des Kunststoffinnenkotflügels an der Bördel-
kante eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzu-
stellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal mögli-
chen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K3b An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den Rad-
hausausschnittkanten (über Radmitte) zu entfernen und die Befestigungslasche vollständig noch oben
zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befestigen.
K3s An Achse 1 ist die Spritzwand bzw. die Radhausinnenverkleidung hinter Radmitte an den da-
hinterliegenden Rahmenfalz anzulegen und dauerhaft zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 10-0090-A12-V07
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ GT28017
Fertiger/Zulieferer Gewe Reifengroßhandel GmbH

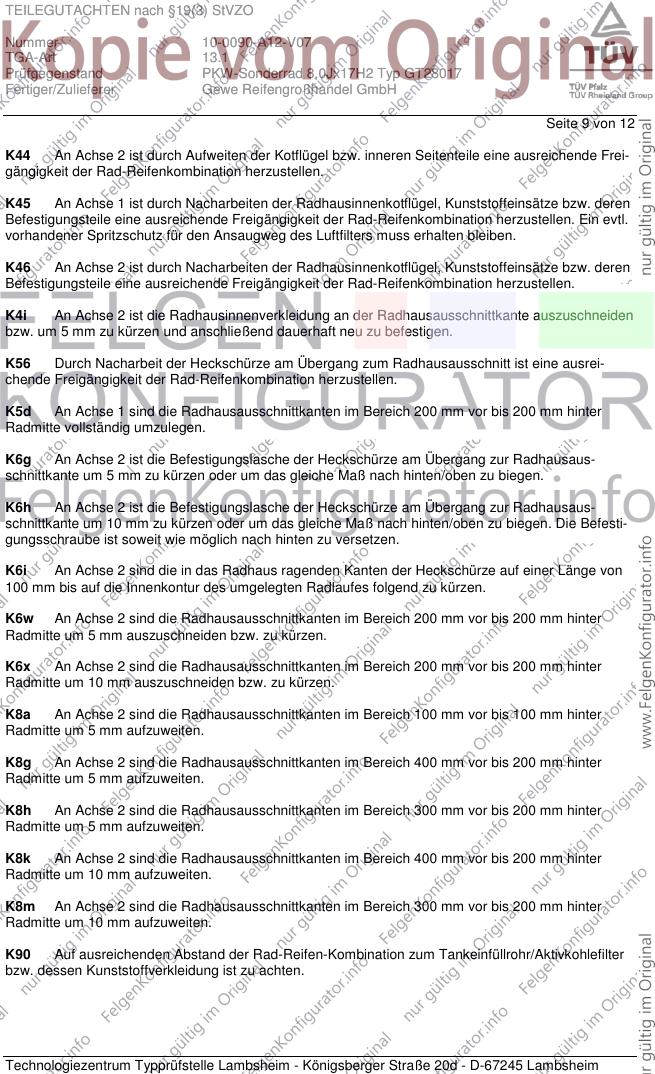

Seite 9 von 12
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende Frei-
gängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine ausrei-
chende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausaus-
schnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausaus-
schnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen. Die Befesti-
gungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6w An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6x An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm auszuschneiden bzw. zu kürzen.
K8a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8g An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8k An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K90 Auf ausreichenden Abstand der Rad-Reifen-Kombination zum Tankeinfüllrohr/Aktivkohlefilter
bzw. dessen Kunststoffverkleidung ist zu achten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 10-0090-A12-V07
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ GT28017
Fertiger/Zulieferer Gewe Reifengroßhandel GmbH
Seite 10 von 12
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. Kotflügel-
verbreiterungen (Radlaufleisten).
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- / Rei-
fenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
Npf Rad-Reifen-Kombination(en) nicht zulässig bei Fahrzeugausführungen Fun, Cross bzw.
Scout. (Fahrzeugvarianten mit Radlaufverbreiterungen).
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit größe-
ren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier
oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
Se4 Sonderrad nicht zulässig für Fahrzeugausführungen mit Brembo-Bremssattel in Verbindung
mit Bremsscheibendurchmesser 323x28 mm an Achse 1.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T79 Reifen (LI 79) nur zulässig für Fahrzeuge mit zul. Achslasten bis 874 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T80 Reifen (LI 80) nur zulässig für Fahrzeuge mit zul. Achslasten bis 900 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T81 Reifen (LI 81) nur zulässig für Fahrzeuge mit zul. Achslasten bis 924 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T82 Reifen (LI 82) nur zulässig für Fahrzeuge mit zul. Achslasten bis 950 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 10-0090-A12-V07
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ GT28017
Fertiger/Zulieferer Gewe Reifengroßhandel GmbH

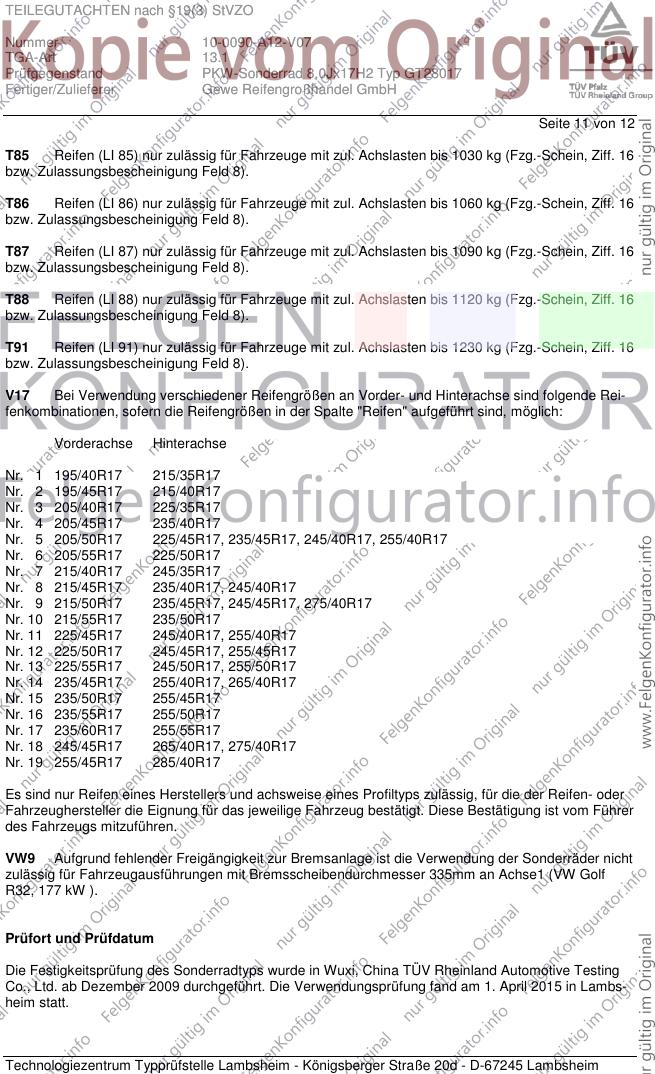

Seite 11 von 12
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V17 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende Rei-
fenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 195/40R17 215/35R17
Nr. 2 195/45R17 215/40R17
Nr. 3 205/40R17 225/35R17
Nr. 4 205/45R17 235/40R17
Nr. 5 205/50R17 225/45R17, 235/45R17, 245/40R17, 255/40R17
Nr. 6 205/55R17 225/50R17
Nr. 7 215/40R17 245/35R17
Nr. 8 215/45R17 235/40R17, 245/40R17
Nr. 9 215/50R17 235/45R17, 245/45R17, 275/40R17
Nr. 10 215/55R17 235/50R17
Nr. 11 225/45R17 245/40R17, 255/40R17
Nr. 12 225/50R17 245/45R17, 255/45R17
Nr. 13 225/55R17 245/50R17, 255/50R17
Nr. 14 235/45R17 255/40R17, 265/40R17
Nr. 15 235/50R17 255/45R17
Nr. 16 235/55R17 255/50R17
Nr. 17 235/60R17 255/55R17
Nr. 18 245/45R17 265/40R17, 275/40R17
Nr. 19 255/45R17 285/40R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
VW9 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung der Sonderräder nicht
zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 335mm an Achse1 (VW Golf
R32, 177 kW ).
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in Wuxi, China TÜV Rheinland Automotive Testing
Co., Ltd. ab Dezember 2009 durchgeführt. Die Verwendungsprüfung fand am 1. April 2015 in Lambs-
heim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 10-0090-A12-V07
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ GT28017
Fertiger/Zulieferer Gewe Reifengroßhandel GmbH

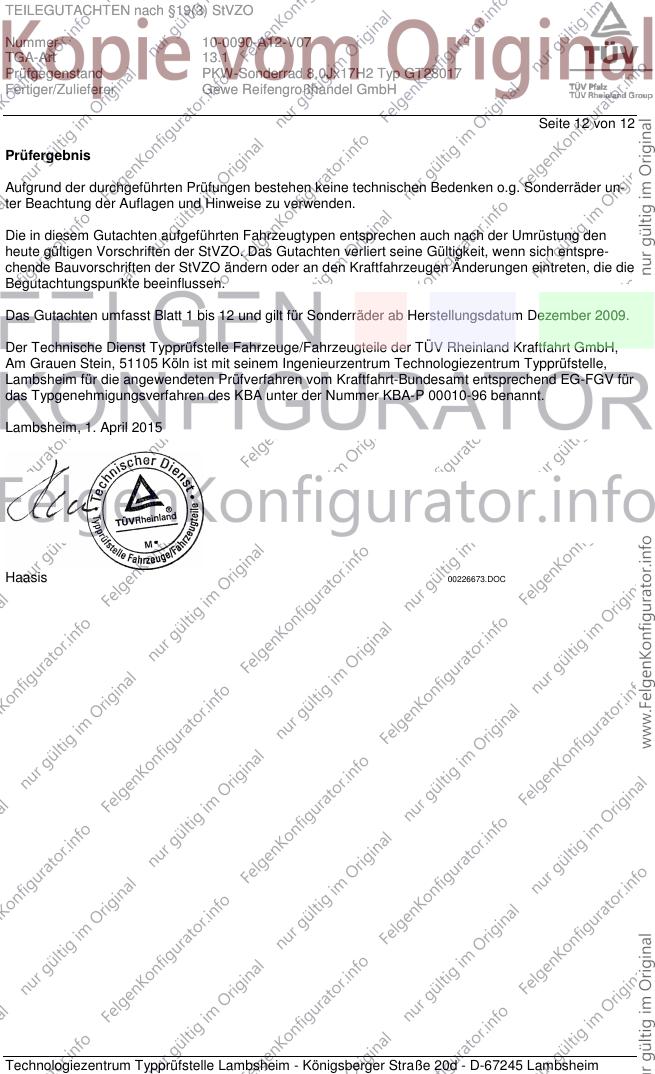

Seite 12 von 12
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder un-
ter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entspre-
chende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 12 und gilt für Sonderräder ab Herstellungsdatum Dezember 2009.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 1. April 2015
Haasis 00226673.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
