TEILEGUTACHTEN nach §19(3) StVZO
Nummer 23-0092-A01-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 9.0Jx19H2 Typ SF2-9019-L ww. SF2-9019-R
Fertiger/Zulieferer mbDESIGN GmbH & Co.KG
Seite 1 von 18
Hersteller mbDESIGN GmbH & Co.KG
Im Steinigen Graben 18
63571 Gelnhausen
QM Nr.: TIC 15 102 16080
Prüfgegenstand PKW-Sonderrad
Modell SF2
Typ SF2-9019-L ww. SF2-9019-R
Radgröße 9.0Jx19H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
5R1 SF2-9019-L 5R1 / ohne Ring ww. 5/112/57,1 42 580 2025
SF2-9019-R 5R1 / ohne Ring
Kennzeichnungen
Herstellerzeichen MBD
Radtyp und Ausführung SF2-9019-L ww. SF2-9019-R (s.o.)
Radgröße 9.0Jx19H2
Einpresstiefe ET.. (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Innensternschraube Kegel 60° 120 28
M14x1,5
S02 Innensternschraube Kegel 60° 125 28
M14x1,5
S03 Innensternschraube Kegel 60° 140 28
M14x1,5
S04 Innensternschraube Kegel 60° 140 30
M14x1,5
Prüfungen
Das Gutachten über die Sonderradprüfungen wurde von der TÜV Rheinland Group unter der
Gutachten Nr. 00000000-A00-V00 ausgestellt.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
MG (Saic)
Seat
Skoda
Volkswagen
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 23-0092-A01-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 9.0Jx19H2 Typ SF2-9019-L ww. SF2-9019-R
Fertiger/Zulieferer mbDESIGN GmbH & Co.KG
Seite 2 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A3 77-140 225/35R19 K1a K2b A12 A14 A18
8V 77-140 235/35R19 G90 K1a K2b A58 Cbo F24
e1*2007/46*0607*.. Lim S01
- Limousine / Cabrio
- incl. Facelift 2016
Audi A3 77-92 225/35R19 K1a K2b K6g K8h T84 T88 A12 A14 A18
8V 77-92 235/35R19 G90 K1a K2b K6g K8h A58 Cbo F23
e1*2007/46*0607*.. Lim V19 S01
- Limousine / Cabrio
- incl. Facelift 2016
Audi A3 Cabriolet 75-147 225/35R19 K1c K2b T84 T88 A12 A14 A18
8P 75-147 235/35R19 G01 K1c K2b K41 K44 T87 T91 A58 Cbo K46
e1*2001/116*0456*.. K56 S01
Audi A3 Limousine 110-147 225/35R19 K1c K2b K4i K8h T84 T88 A12 A14 A18
GY 110-147 235/35R19 K1c K2b K4i K8h T91 A57 F24 Lim
e1*2007/46*2060*.. NoE NoP S03
Audi A3 Sportback 110-147 225/35R19 K1c K2b K4i K8h T84 T88 A12 A14 A18
GY 110-147 235/35R19 K1c K2b K4i K8h T91 A57 F24 Flh
e1*2007/46*2060*.. NoE NoP S03
Audi A3 Sportback 110 225/35R19 K1c K2b K4i K8h T88 A12 A14 A18
TFSIe 110 235/35R19 K1c K2b K4i K8h A58 F24 Flh
GY S03
e1*2007/46*2060*..
- Plug-in Hybrid
Audi A3, -/Sportback 184-195 225/35R19 K1c K2b T84 T88 A12 A14 A18
8P, 8PA 184-195 235/35R19 G01 K1c K2b K41 K44 T87 T91 K46 K56 S01
e1*2001/116*0217*..,
e1*2001/116*0418*..
Audi A3, -/Sportback 66-147 225/35R19 K1c K2b T84 T88 116 A12 A14 A18
8P, 8PA, 8PB 66-147 235/35R19 G01 K1c K2b K41 K44 T87 T91 116 Flh K46 K56
e1*2001/116*0217*..; S01
e1*2001/116*0241*..;
e1*2001/116*0418*..;
e13*2007/46*1082*..
Audi A3, -/Sportback 77-140 225/35R19 K1c K2b K3a K4i K5d K6h K8m T84 A12 A14 A18
8V T88 A57 F24 Flh
e1*2007/46*0607*.. 77-140 235/35R19 G90 K1c K2b K3a K4i K5d K6h K8m V00 V19 S01
- incl. Facelift 2016 77-140 245/30R19 K2b K4i K6h K8s R03 T89
Audi A3, -/Sportback 77-96 225/35R19 K1c K2b K3a K4i K5d K6h K8m T84 A12 A14 A18
8V T88 A58 F23 Flh
e1*2007/46*0607*.. 77-96 235/35R19 G01 K1c K2b K3a K4i K5d K6h K8m S01
- incl. Facelift 2016 77-96 245/30R19 K2c K4i K6h K8s R03 T89
Audi A6 -/Avant 89-257 245/35R19 T93 116 A12 A14 A18
4F, 4F1 89-257 255/35R19 K1b K2b T92 T96 116 Car Lim NBF
e1*2001/116*0254*.., X27 S01
e1*2001/116*0276*..;
e13*2007/46*1080*..
Audi Q2 81-110 225/40R19 K1c K2b A12 A14 A18
GA 81-110 245/35R19 K2b K8f R03 A58 V19 S03
e1*2007/46*1552*.. 81-110 255/35R19 K2c K8f R03
- Frontantrieb
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 23-0092-A01-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 9.0Jx19H2 Typ SF2-9019-L ww. SF2-9019-R
Fertiger/Zulieferer mbDESIGN GmbH & Co.KG
Seite 3 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi Q3 (I) 88-162 235/40R19 115 A12 A14 A18
8U, 8U1 88-162 235/45R19 111 A57 S04
e1*2007/46*0591*..;
e13*2007/46*1163*..
Audi Q3 (I) 88-162 235/40R19 115 A12 A14 A18
8U, 8U1 88-162 235/45R19 111 A57 KMV S04
e1*2007/46*0591*..;
e13*2007/46*1163*..
- mit Radhaus-
Verbreiterungen
Audi RS3 Limousine 294 235/35R19 K6g K8h T91 A12 A14 A18
8V 294 255/30R19 K1c K2c K3a K6h K6i K8m T91 A56 BnK Lim
e1*2007/46*0608*03-.. V9A S01
Audi RS3 Sportback 250 225/35R19 K2a K2b K4g K4i K6h K8h R03 T88 A12 A14 A18
8P 250 235/35R19 K1c K2a K2b K3b K4g K4i K5x K6h A56 AV9 Flh
e1*2007/46*0615*.. K8h T91 S01
250 255/30R19 K1c K3b K3s K5x R02 T91
Audi RS3 Sportback 270,294 235/35R19 K1a K1b K2b K3c K4i K5d K6g K8m A12 A14 A18
8V T91 A56 V9A Y85
e1*2007/46*0608*01-.. 270,294 255/30R19 K1c K3c K5d K7d R02 T91 S01
- incl. Facelift 2017
Audi S3 206-228 225/35R19 K1a K2b T84 T88 A12 A14 A18
8V 206-228 235/35R19 K1a K2b A56 Cbo F24
e1*2007/46*0607*.. Lim S01
- Limousine / Cabrio
- incl. Facelift 2016
Audi S3 Limousine 228 225/35R19 K1c K2b K4i K8h T88 A12 A14 A18
GY 228 235/35R19 K1c K2b K4i K8h T91 A56 F24 Lim
e1*2007/46*2060*.. NoP S03
Audi S3 Sportback 228 225/35R19 K1c K2b K4i K8h T88 A12 A14 A18
GY 228 235/35R19 K1c K2b K4i K8h T91 A56 F24 Flh
e1*2007/46*2060*.. NoP S03
Audi S3, -/Sportback 206-228 225/35R19 K1c K2b K3a K4i K5d K6h K8m T88 A12 A14 A18
8V 206-228 235/35R19 G90 K1c K2b K3a K4i K5d K6h K8m A56 F24 Flh
e1*2007/46*0607*.. S01
- incl. Facelift 2016
Audi TT (II) 118-200 245/35R19 K1a K1b K2b K44 K46 K56 A12 A14 A18
8J 118-200 255/30R19 K1c K2b K41 K44 K46 K56 A57 Cbo Cpe
e1*2001/116* 118-200 255/35R19 K1c K2b K41 K44 K46 K56 V00 V19 S01
0369*00-16; 118-200 265/30R19 K1c K2a K2b K41 K44 K46 K56
0374*00-01;
0375*00
Audi TT (III) 132-169 245/35R19 K1a K2b K6g K8c A12 A14 A18
8J 132-169 255/30R19 K1a K2b K6g K8c A57 Cbo Cpe
e1*2001/116* 132-169 255/35R19 K1a K2b K6g K8c V00 V19 S01
0369*17-.. 132-169 265/30R19 K1c K2b K5d K6h K6i K8c
ab MJ 2015 (8S) 132-169 275/30R19 K2c K6h K6i K8o R03
incl. Facelift 2018
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 23-0092-A01-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 9.0Jx19H2 Typ SF2-9019-L ww. SF2-9019-R
Fertiger/Zulieferer mbDESIGN GmbH & Co.KG
Seite 4 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi TT (III) 180 245/35R19 K1a K2b K6g K8c A12 A14 A18
8J 180 255/30R19 K1a K2b K6g K8c A57 Cbo Cpe
e1*2001/116* 180 255/35R19 K1a K2b K6g K8c V00 V19 S01
0369*31-.. 180 265/30R19 K1c K2b K5d K6h K6i K8c
ab Facelift 2018 (8S) 180 275/30R19 K2c K6h K6i K8o R03
Audi TT RS (II) 250, 265 245/35R19 K1a K1b K2b K44 K46 K56 A12 A14 A18
8J 250, 265 255/30R19 K1c K2b K41 K44 K46 K56 A56 Cbo Cpe
e1*2001/116* 250, 265 255/35R19 K1c K2b K41 K44 K46 K56 S01
0369*00-16 250, 265 265/30R19 K1c K2a K2b K41 K44 K46 K56
Audi TT RS (III) 294 245/35R19 K1a K2b K6g K8c A12 A14 A18
8J, 8J1 294 255/30R19 K1a K2b K6g K8c A56 Cbo Cpe
e1*2007/46*1686*.., 294 255/35R19 K1a K2b K6g K8c V00 S01
e1*KS07/46*0054*.. 294 265/30R19 K1c K2b K5d K6h K6i K8c
ab MJ 2016 (8S)
incl. Facelift 2018
Audi TTS (III) 210-235 245/35R19 K1a K2b K6g K8c A12 A14 A18
8J 210-235 255/30R19 K1a K2b K6g K8c A56 Cbo Cpe
e1*2001/116* 210-235 255/35R19 K1a K2b K6g K8c V00 S01
0369*18-.. 210-235 265/30R19 K1c K2b K5d K6h K6i K8c
ab MJ 2015 (8S)
incl. Facelift 2018
MG ZS EV 68-75 235/35R19 K6w A12 A14 A18
ZS1, SZS1 A58 Flh S02
e4*2007/46*1417*..;
e4*2007/46*1435*..
- Elektro
Seat Altea / Toledo 63-155 225/35R19 K1c K2b T84 T88 116 A12 A14 A18
5P, 5PN 63-155 235/35R19 G01 K1c K2b K41 K44 K45 T87 T91 A60 Flh K46
e9*2001/116*0050*..; 116 K56 KOV SeF
e9*2007/46*0012*.. Sth S01
Seat Ateca 85, 110 225/40R19 A12 A14 A18
5FP 85, 110 235/40R19 A58 F23 KMV
e9*2007/46*6394*.. 85, 110 245/35R19 K1a K1b K2b NoP V19 S03
- incl. ab Modell 2021 85, 110 245/40R19 K1a K1b K2b
- Frontantrieb
- mit Radhaus-
Verbreiterungen
Seat Ateca 81-110 225/40R19 K1c K2b A12 A14 A18
5FP 81-110 235/40R19 K1c K2b A58 F23 KOV
e9*2007/46*6394*.. 81-110 245/35R19 K1c K2b NoP S03
- incl. ab Modell 2021 81-110 245/40R19 K1c K2b
- Frontantrieb
- ohne Radhaus-
Verbreiterungen
Seat Ateca 4drive 110, 140 225/40R19 A12 A14 A18
5FP 110, 140 225/45R19 R70 A56 F24 KMV
e9*2007/46*6394*.. 110, 140 235/40R19 K2b NoP S03
- incl. ab Modell 2021 110, 140 235/40R19 K2h
- mit Radhaus- 110, 140 245/40R19 K1a K1b K2b
Verbreiterungen
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 23-0092-A01-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 9.0Jx19H2 Typ SF2-9019-L ww. SF2-9019-R
Fertiger/Zulieferer mbDESIGN GmbH & Co.KG
Seite 5 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Seat Cupra Ateca 221 225/40R19 K2h A12 A14 A18
5FP 221 225/45R19 K2h R70 A56 F24 S03
e9*2007/46*6394*11-.. 221 235/40R19 K1a K1b K2h
221 245/40R19 K1c K2b
Seat Cupra Ateca VZ- 221 225/40R19 M+S A12 A14 A18
Edition 221 225/45R19 M+S R70 A56 F24 KMV
5FP 221 235/40R19 M+S Z20 S03
e9*2007/46*6394*23-.. 221 245/40R19
- mit Zusatz-
Verbreiterungen
Seat Leon 63-195 225/35R19 K1a K1b K27 K2b K46 T84 T88 A12 A14 A18
1P, 1PN 63-195 235/35R19 G03 K1c K2b K41 K43 K44 K46 A58 Flh S01
e9*2001/116*0052*..;
e9*2007/46*0013*..
Seat Leon 63-110 225/35R19 K1a K1b K2b K3c K6j K8g A12 A14 A18
5F 63-110 235/35R19 G01 K1c K2b K3c K5d K5i K6j K8k A58 Car F23
e9*2007/46*0094*.. Flh KOV S01
Seat Leon 81-140 225/35R19 K1a K1b K2b K3c K6g K6i K6j K8g A12 A14 A18
5F 81-140 235/35R19 G01 K1c K2b K3c K5d K5i K6h K6i A58 Car F24
e9*2007/46*0094*.. K6j K8k Flh KOV S01
Seat Leon Cupra 195-221 225/35R19 K1a K1b K2b K3c K6g K6i K6j K8g A12 A14 A18
5F T88 A57 Car F24
e9*2007/46*0094*.. 195-221 235/35R19 K1c K2b K3c K5d K5i K6h K6i K6j K8k Flh S01
Skoda Karoq 81-110 225/40R19 K1c K2b A12 A14 A18
NU 81-110 235/40R19 K1c K2b A58 F23 KOV
e8*2007/46*0272*.. 81-110 245/35R19 K1c K2b S03
- Frontantrieb 81-110 245/40R19 K1c K2b
- ohne Radhaus-
Verbreiterungen
Skoda Karoq 4x4 110, 140 225/40R19 K1c K2b 116 A12 A14 A18
NU 110, 140 225/45R19 K1c K2b R70 113 A56 F24 KOV
e8*2007/46*0272*.. 110, 140 235/40R19 K1c K2b 115 S03
- ohne Radhaus- 110, 140 245/40R19 K1c K2b 114
Verbreiterungen
Skoda Karoq Scout 85, 110 225/40R19 A12 A14 A18
NU 85, 110 235/40R19 K1a K1b A58 F23 KMV
e8*2007/46*0272*.. 85, 110 245/35R19 K1c K2b S03
- Frontantrieb 85, 110 245/40R19 K1c K2b
- mit Radhaus-
Verbreiterungen
Skoda Karoq Scout 110, 140 225/40R19 116 A12 A14 A18
4x4 110, 140 225/45R19 R70 113 A56 F24 KMV
NU 110, 140 235/40R19 K1a K1b K2b 115 S03
e8*2007/46*0272*.. 110, 140 245/40R19 K1c K2b 114
- mit Radhaus-
Verbreiterungen
Skoda Octavia (III) 63-110 225/35R19 K1a K1b K2b T88 A12 A14 A18
5E 63-110 235/35R19 G01 K1a K1b K2b A58 Car F23
e11*2007/46* Lim Npf S01
0243*00-19;
e11*2007/46*
0244*00-13
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 23-0092-A01-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 9.0Jx19H2 Typ SF2-9019-L ww. SF2-9019-R
Fertiger/Zulieferer mbDESIGN GmbH & Co.KG
Seite 6 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Skoda Octavia (III) 132-169 225/35R19 K1a K1b K2b T84 T88 116 A12 A14 A18
5E 132-169 235/35R19 G01 K1c K2b 116 A58 Car F24
e11*2007/46* Lim Npf S01
0243*00-19;
e11*2007/46*
0244*00-13
Skoda Octavia (III) 63-110 225/35R19 K1a K1b K2a K2b K8k T84 T88 A12 A14 A18
5E 63-110 235/35R19 G01 K1a K1b K2c K8k A58 Car F23
e11*2007/46* 63-110 245/30R19 K2c K6g K8t R03 Lim Npf V19
0243*20-26; 63-110 255/30R19 K2c K6g K8t R03 S01
e11*2007/46*
0244*14-..;
e8*2007/46*0318*..
ab Facelift 2017
Skoda Octavia (III) 81-180 225/35R19 K1a K1b K2c K6h K6i K8m T84 T88 A12 A14 A18
5E 116 A57 Car F24
e11*2007/46* 81-180 235/35R19 G01 K1a K1b K2c K6h K6i K8s T87 Lim Npf V00
0243*20-26; T91 116 V19 S01
e11*2007/46* 81-180 245/30R19 K2c K6h K6i K8s R03 T89 116
0244*14-..; 81-180 255/30R19 K2c K6h K6i K8s R03 T91 116
e8*2007/46*0318*..
ab Facelift 2017
Skoda Octavia Scout 103-118 225/40R19 K1c K56 T93 116 A12 A14 A18
(II) 103-118 235/35R19 K1c K2b K44 K46 K56 T91 116 A56 Car KMV
1Z S01
e11*2001/116*
0230*21-..;
e11*2007/46*0012*..
Skoda Superb (III) 88-162 245/35R19 K2b K4i K6g K6i K8e R03 T89 T93 A12 A14 A18
3T 116 A57 Car Lim
e11*2001/116* 88-206 225/40R19 T89 T93 116 NoP V00 V19
0326*32-45; 88-206 235/35R19 T87 T91 116 S03
e11*2007/46* 88-206 235/40R19 115
0014*22-..;
e8*2007/46*0317*..
- incl. Scout
Skoda Superb iV (III) 115 225/40R19 T93 116 A12 A14 A18
3T 115 235/35R19 T91 116 A58 Car Lim
e8*2007/46*0317*.. 115 245/35R19 K2b K4i K6g K6i K8e R03 T93 116 V19 S03
- Plug-in Hybrid
VW Beetle, -/Cabrio 77-162 225/40R19 K1a K1b A12 A14 A18
(II) 77-162 235/35R19 K1c K2b K3a K3c A58 Cbo Flh
16 77-162 235/40R19 K1c K2b K3a K3c S01
e1*2007/46*0539*..
VW EOS 85-184 225/35R19 K1a K2b K46 K56 T84 T88 A12 A14 A18
1F 85-191 235/35R19 K1a K2b K44 K46 K56 T87 T91 A58 Cbo S01
e1*2001/116*0349*..
- incl. Facelift 2011
VW Golf (V) 55-184 225/35R19 K1c K2b T84 T88 A12 A14 A18
1K 55-184 235/35R19 G01 K1c K2b K41 K44 K45 T87 T91 K46 K56 S01
e1*2001/116*
0242*00-24
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 23-0092-A01-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 9.0Jx19H2 Typ SF2-9019-L ww. SF2-9019-R
Fertiger/Zulieferer mbDESIGN GmbH & Co.KG
Seite 7 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Golf (V) Variant 59-147 225/35R19 K1c K2c K41 T84 T88 A12 A14 A18
1KM 59-147 235/35R19 G01 K1c K2c K41 K43 T87 T91 A58 Car K27
e1*2001/116* K44 K46 K56
0328*00-14 S01
VW Golf (VI) 59-173 225/35R19 K8i T84 T88 A12 A14 A18
1K 59-173 235/35R19 G03 K8r T87 T91 K1c K2c K3a
e1*2001/116 K5a K6h S01
*0242*25-..;
e1*2007/46*0490*..
- Fließheck/Cabrio
VW Golf (VI) R 188-199 225/35R19 K8i T88 A12 A14 A18
1K 188-199 235/35R19 K8r T87 T88 T91 K1c K2c K3a
e1*2001/116 K5a K6h S01
*0242*33-..
- Fließheck/Cabrio
VW Golf (VI) Variant 59-118 225/35R19 K2b K8i T84 T88 A12 A14 A18
1KM 59-118 235/35R19 G01 K2c K8r T87 T88 T91 Car K1c K3a
e1*2001/116*0328*..; K5a K6h S01
e1*2007/46*
0492*00-05
VW Golf (VII) /-Variant 63-213 225/35R19 K1c K2b K3c K5a K6g K6i K8a T88 A12 A14 A18
AU, AUV, 1K, 1KM 116 A57 Car F24
e1*2007/46*0623*..; 63-213 235/35R19 G90 K1c K2b K3c K5d K6g K6i K8a Flh KOV NoE
e1*2007/46*0627*..; T87 116 S01
e1*2007/46*
0490*05-..;
e1*2007/46*0492*06-..
- incl. Facelift 2017
VW Golf (VII) R 206-228 225/35R19 K1c K2b K3c K5a K6g K6i K8a T88 A12 A14 A18
AU 206-228 235/35R19 K1c K2b K3c K5d K6g K6i K8a A56 F24 S01
e1*2007/46*0623*..
- incl. Facelift 2017
VW Golf (VII) R 213-228 225/35R19 K1c K2b K3c K5a K6g K6i K8a T88 A12 A14 A18
Variant 213-228 235/35R19 K1c K2b K3c K5d K6g K6i K8a A56 Car F24
AUV S01
e1*2007/46*0627*..
- incl. Facelift 2017
VW Golf Plus 55-125 225/35R19 K1c K27 K2b K41 T84 T88 A12 A14 A18
1KP 55-125 235/35R19 G01 K1c K27 K2c K41 K43 T87 T91 A58 K44 K56
e1*2001/116*0304*..; S01
e1*2007/46*0491*..
VW Jetta 66-147 225/35R19 K1c K27 K2c K41 T84 T88 A12 A14 A18
1KM 66-147 235/35R19 G01 K1c K27 K2c K41 K43 T87 T91 A58 K44 K46
e1*2001/116*0328*.. K56 Sth S01
VW Passat (VI) 75-147 225/35R19 K1a K2b K46 K56 T88 116 A12 A14 A18
3C 75-147 235/35R19 K1c K2b K44 K46 K56 T87 T88 T91 Lim S01
e1*2001/116* 116
0307*00-23
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 23-0092-A01-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 9.0Jx19H2 Typ SF2-9019-L ww. SF2-9019-R
Fertiger/Zulieferer mbDESIGN GmbH & Co.KG
Seite 8 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Passat (VI) 75-147 225/35R19 K1a K2b K46 K56 T88 116 A12 A14 A18
Variant 75-147 235/35R19 K1c K2b K44 K46 K56 T87 T91 116 Car S01
3C
e1*2001/116*
0307*00-23
VW Passat (VII) 77-155 225/35R19 K1c K2b K4i K6g K6i K8e T88 116 A12 A14 A18
3C, 3c 77-155 235/35R19 K1c K2b K4i K6g K6i K8e T87 T91 Car Lim VoA
e1*2001/116* 116 S01
0307*24-36;
e1*2007/46*
0502*00-10,
0547*00-03
- ab Modell 2011
VW Passat (VII) 77-155 225/35R19 K1c K4i K6g K6i K8e T88 116 A12 A14 A18
3C, 3c 77-155 235/35R19 K1c K4i K6g K6i K8e T87 T91 116 Car KMV Lim
e1*2001/116* VoA S01
0307*24-36;
e1*2007/46*
0502*00-10,
0547*00-03
- mit Radhaus-
Verbreiterungen
- ab Modell 2011
VW Passat (VIII) 88-140 245/35R19 K2b K8h R03 T89 T93 116 A12 A14 A18
3C 88-140 255/35R19 K2b K8h R03 116 A57 Car Lim
e1*2001/116* 88-140 265/35R19 K2c K4i K6g K6i K8m R03 115 NoP V00 V19
0307*37-.. 88-206 225/40R19 K8h T89 T93 116 VoA S03
- Limousine / Variant 88-206 235/35R19 K8h T87 T91 116
ab MJ 2015 (B8/3G) 88-206 235/40R19 K8h 115
- incl. Facelift 2019
VW Passat (VIII) GTE 115 225/40R19 K8h T89 T93 116 A12 A14 A18
3C 115 235/35R19 K8h T91 116 A58 Car Lim
e1*2001/116* 115 235/40R19 K8h 115 V19 VoA S03
0307*41-.. 115 245/35R19 K2b K8h R03 T89 T93 116
- Limousine / Variant 115 255/35R19 K2b K8h R03 116
ab MJ 2015 (B8/3G)
- Plug-In Hybrid
- incl. Facelift 2019
VW Passat CC / CC 100-220 235/35R19 K2b K42 K46 K56 T87 T91 116 A12 A14 A18
3CC 100-220 245/30R19 K1a K2c K42 K44 K46 K56 T89 116 K32 S01
e1*2001/116*0468*.. 100-220 245/35R19 G01 K1a K2c K41 K43 K44 K45 K46
- incl. ab Modell 2012 K56 T89 T93 116
VW Scirocco (III) 90-162 225/35R19 T84 T88 A12 A14 A18
13 90-162 235/35R19 A58 Cpe V19
e1*2001/116*0471*.. 90-162 245/30R19 K1a K2b S01
- incl. Facelift 2015 90-162 245/35R19 G01 K1a K2b
90-162 255/30R19 K2c K42 R03
90-162 265/30R19 K2c K42 K44 K56 R03
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 23-0092-A01-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 9.0Jx19H2 Typ SF2-9019-L ww. SF2-9019-R
Fertiger/Zulieferer mbDESIGN GmbH & Co.KG
Seite 9 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Scirocco (III) R 188-206 225/35R19 T88 A12 A14 A18
13 188-206 235/35R19 A58 Cpe V19
e1*2001/116*0471*.. 188-206 245/30R19 K1a K2b S01
- incl. Facelift 2015 188-206 245/35R19 G01 K1a K2b
188-206 255/30R19 K2c K42 R03
188-206 265/30R19 K2c K42 K44 K56 R03
VW Tiguan (I) 81-155 235/45R19 K2b 111 A12 A14 A18
5N 81-155 245/40R19 K1a K2b 114 A57 S03
e1*2001/116*
0450*00-10;
e1*2007/46*
0487*00-01
VW Tiguan (I) 81-155 235/45R19 111 A12 A14 A18
5N 81-155 245/40R19 114 A57 KMV S03
e1*2001/116*
0450*00-23;
e1*2007/46*
0487*00-14
- incl. Facelift 2011
- mit Radhaus-
Verbreiterungen
VW Tiguan (I) 81-155 235/45R19 111 A12 A14 A18
5N 81-155 245/40R19 K1a K2b 114 A57 S03
e1*2001/116*
0450*11-23;
e1*2007/46*
0487*02-14
- ab Facelift 2011
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage des vorliegenden
Teilegutachtens unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der vorgeschriebenen Änderungsabnahme
vorzuführen.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der
Fahrzeughöchstgeschwindigkeit sind zu berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 23-0092-A01-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 9.0Jx19H2 Typ SF2-9019-L ww. SF2-9019-R
Fertiger/Zulieferer mbDESIGN GmbH & Co.KG
Seite 10 von 18
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und /
oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, daß der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
111 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1110 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
113 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1130 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
114 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1140 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
115 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1150 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
116 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1160 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 23-0092-A01-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 9.0Jx19H2 Typ SF2-9019-L ww. SF2-9019-R
Fertiger/Zulieferer mbDESIGN GmbH & Co.KG
Seite 11 von 18
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2mm zum Bremssattel zu achten.
A18 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind ausschließlich Metallschraubventile mit Befestigung von außen, die den Normen DIN,
E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensoren verwendet,
so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für
den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die
Ventile dürfen nicht über den Felgenrand hinausragen.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A60 Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
AV9 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 235/35R19 225/35R19
Nr. 2 255/30R19 225/35R19
Nr. 3 265/30R19 235/35R19
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
BnK Die Sonderräder sind nicht an Fahrzeugausführungen mit Keramik-Bremsen zulässig.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Grandtour, Kombi, Sportswagon, T-Modell, Touring, Tourer,
Turnier, Variant, …).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Cabrio-Limousine, Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Coupé.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 23-0092-A01-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 9.0Jx19H2 Typ SF2-9019-L ww. SF2-9019-R
Fertiger/Zulieferer mbDESIGN GmbH & Co.KG

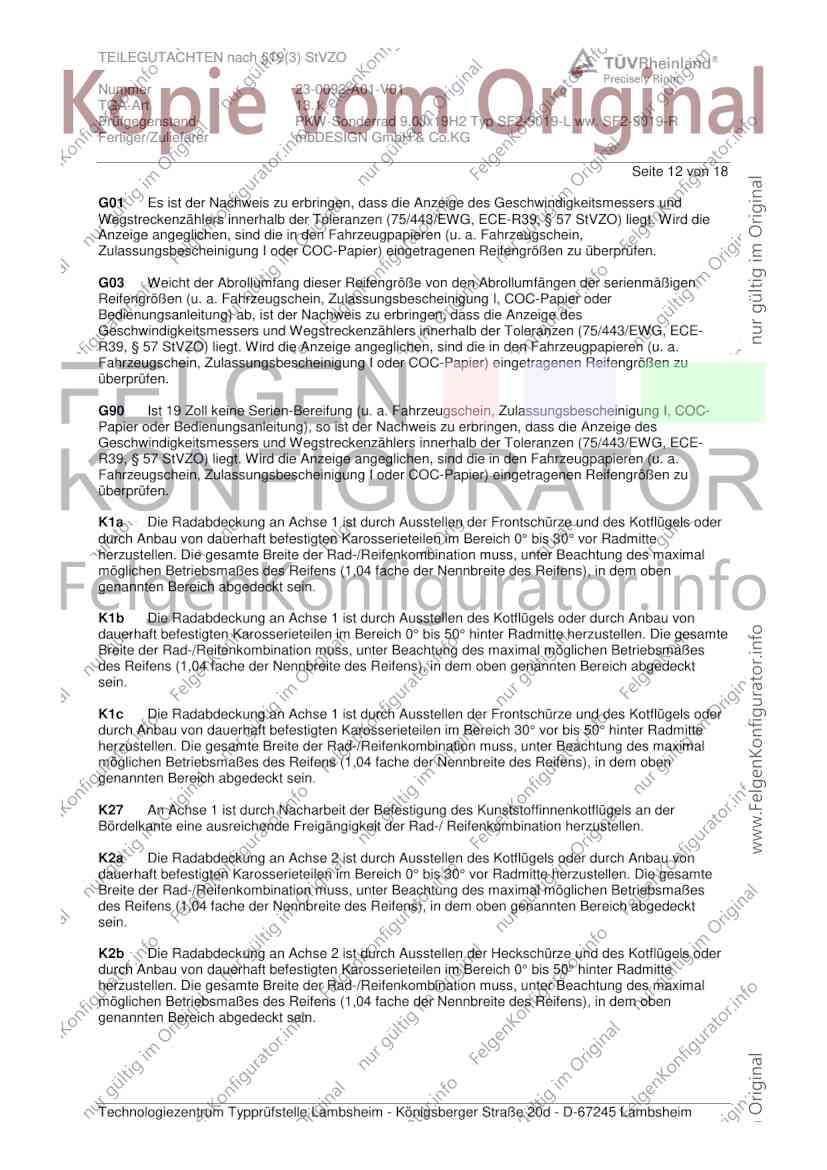

Seite 12 von 18
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G03 Weicht der Abrollumfang dieser Reifengröße von den Abrollumfängen der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) ab, ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
G90 Ist 19 Zoll keine Serien-Bereifung (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung), so ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K27 An Achse 1 ist durch Nacharbeit der Befestigung des Kunststoffinnenkotflügels an der
Bördelkante eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 23-0092-A01-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 9.0Jx19H2 Typ SF2-9019-L ww. SF2-9019-R
Fertiger/Zulieferer mbDESIGN GmbH & Co.KG

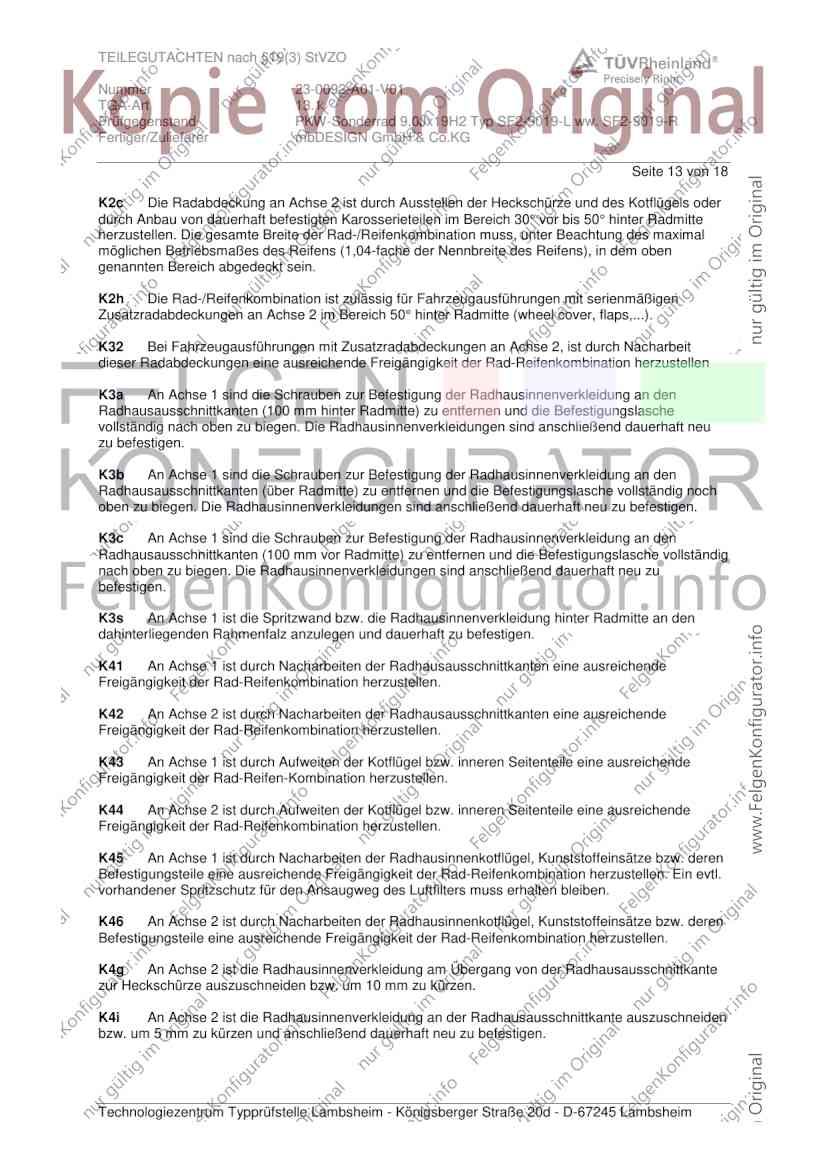

Seite 13 von 18
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2h Die Rad-/Reifenkombination ist zulässig für Fahrzeugausführungen mit serienmäßigen
Zusatzradabdeckungen an Achse 2 im Bereich 50° hinter Radmitte (wheel cover, flaps,...).
K32 Bei Fahrzeugausführungen mit Zusatzradabdeckungen an Achse 2, ist durch Nacharbeit
dieser Radabdeckungen eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm hinter Radmitte) zu entfernen und die Befestigungslasche
vollständig nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu
zu befestigen.
K3b An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (über Radmitte) zu entfernen und die Befestigungslasche vollständig noch
oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befestigen.
K3c An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm vor Radmitte) zu entfernen und die Befestigungslasche vollständig
nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu
befestigen.
K3s An Achse 1 ist die Spritzwand bzw. die Radhausinnenverkleidung hinter Radmitte an den
dahinterliegenden Rahmenfalz anzulegen und dauerhaft zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K43 An Achse 1 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifen-Kombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4g An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Heckschürze auszuschneiden bzw. um 10 mm zu kürzen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 23-0092-A01-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 9.0Jx19H2 Typ SF2-9019-L ww. SF2-9019-R
Fertiger/Zulieferer mbDESIGN GmbH & Co.KG

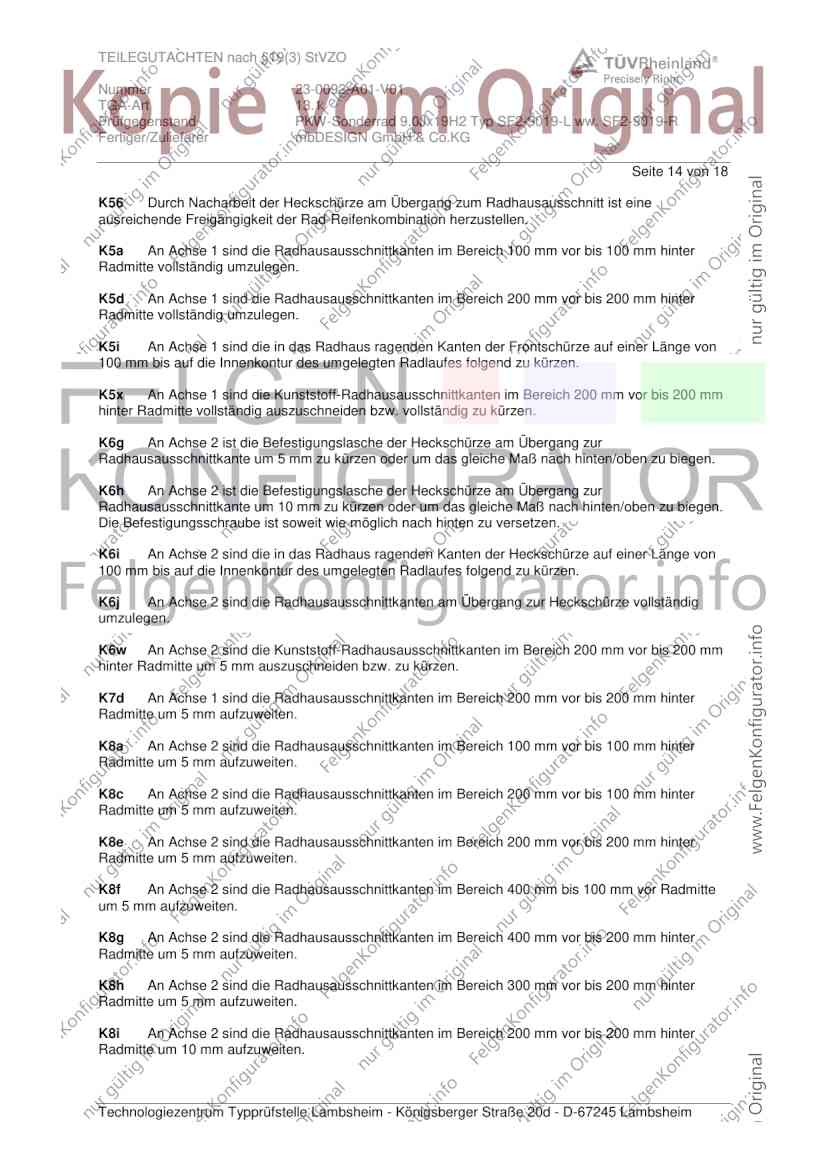

Seite 14 von 18
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5i An Achse 1 sind die in das Radhaus ragenden Kanten der Frontschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K5x An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte vollständig auszuschneiden bzw. vollständig zu kürzen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6j An Achse 2 sind die Radhausausschnittkanten am Übergang zur Heckschürze vollständig
umzulegen.
K6w An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K7d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8c An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8f An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm bis 100 mm vor Radmitte
um 5 mm aufzuweiten.
K8g An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8i An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 23-0092-A01-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 9.0Jx19H2 Typ SF2-9019-L ww. SF2-9019-R
Fertiger/Zulieferer mbDESIGN GmbH & Co.KG
Seite 15 von 18
K8k An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter

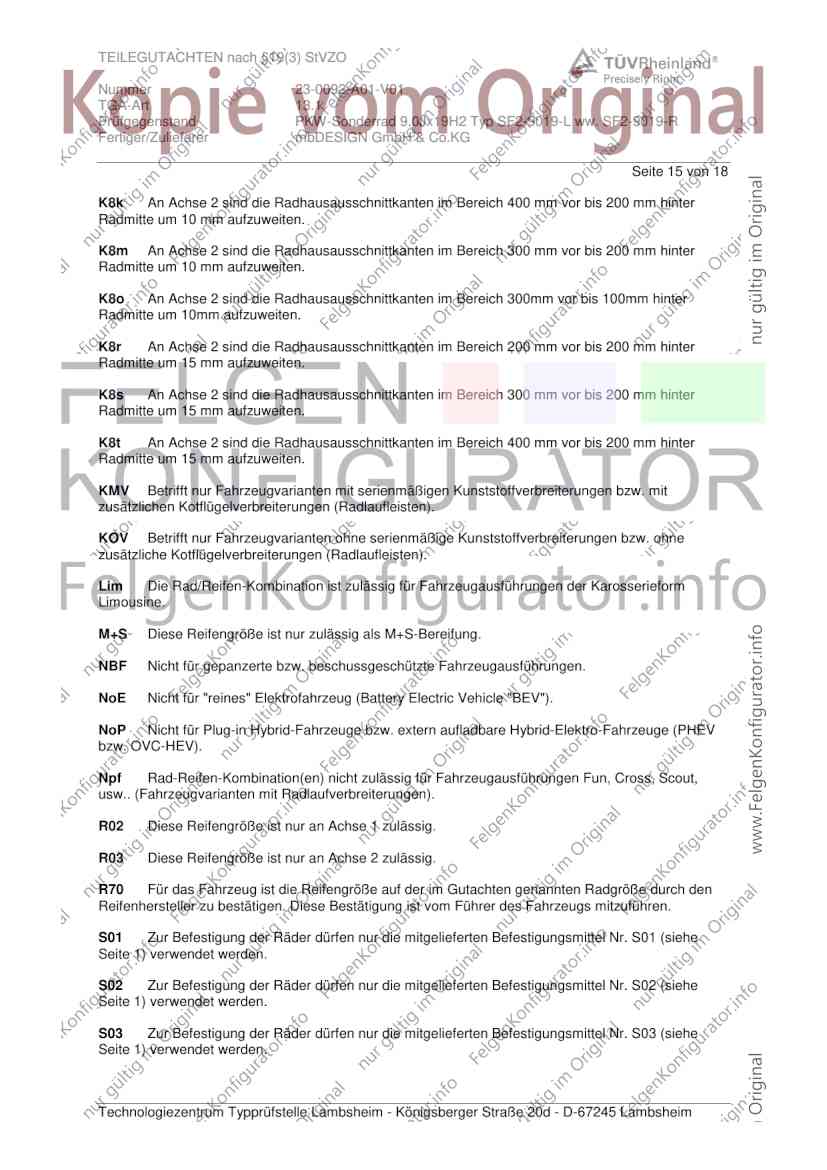

Radmitte um 10 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8o An Achse 2 sind die Radhausausschnittkanten im Bereich 300mm vor bis 100mm hinter
Radmitte um 10mm aufzuweiten.
K8r An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 15 mm aufzuweiten.
K8s An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 15 mm aufzuweiten.
K8t An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 15 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne
zusätzliche Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NBF Nicht für gepanzerte bzw. beschussgeschützte Fahrzeugausführungen.
NoE Nicht für "reines" Elektrofahrzeug (Battery Electric Vehicle "BEV").
NoP Nicht für Plug-in Hybrid-Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge (PHEV
bzw. OVC-HEV).
Npf Rad-Reifen-Kombination(en) nicht zulässig für Fahrzeugausführungen Fun, Cross, Scout,
usw.. (Fahrzeugvarianten mit Radlaufverbreiterungen).
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S01 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 (siehe
Seite 1) verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 23-0092-A01-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 9.0Jx19H2 Typ SF2-9019-L ww. SF2-9019-R
Fertiger/Zulieferer mbDESIGN GmbH & Co.KG
Seite 16 von 18

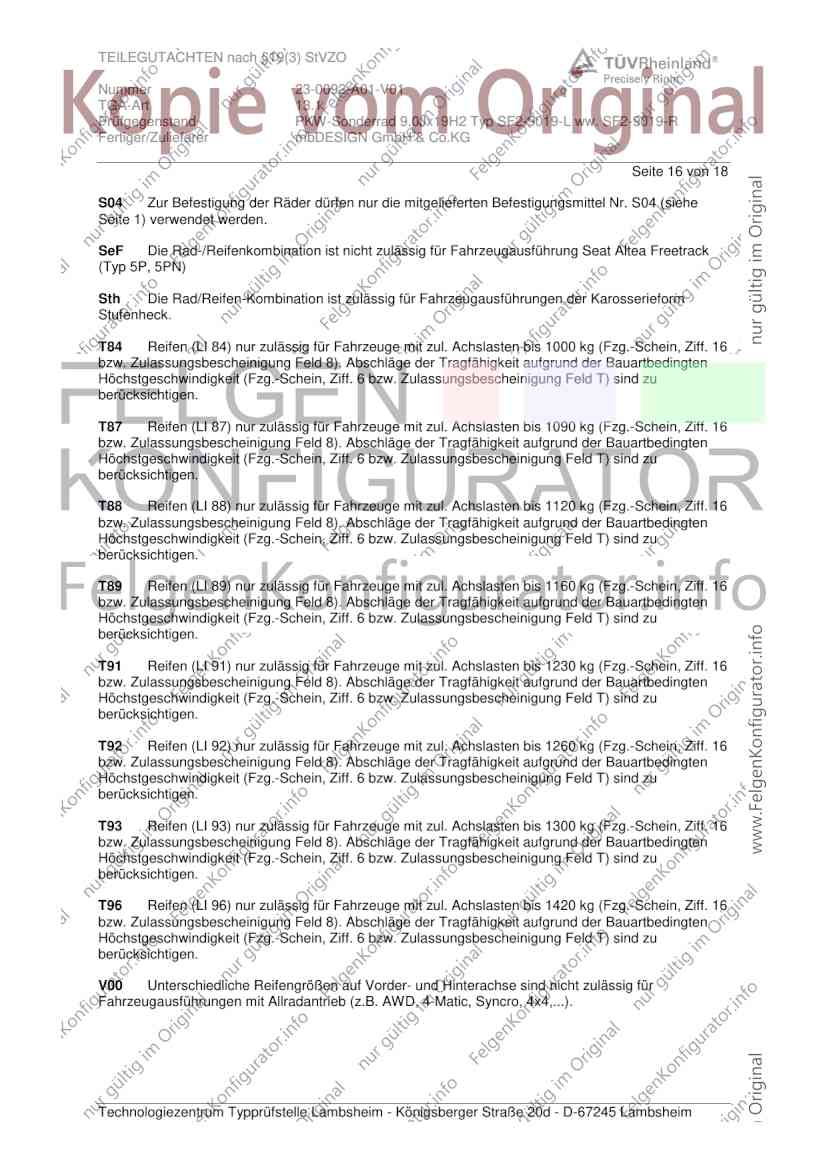

S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
SeF Die Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Seat Altea Freetrack
(Typ 5P, 5PN)
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Stufenheck.
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 23-0092-A01-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 9.0Jx19H2 Typ SF2-9019-L ww. SF2-9019-R
Fertiger/Zulieferer mbDESIGN GmbH & Co.KG
Seite 17 von 18

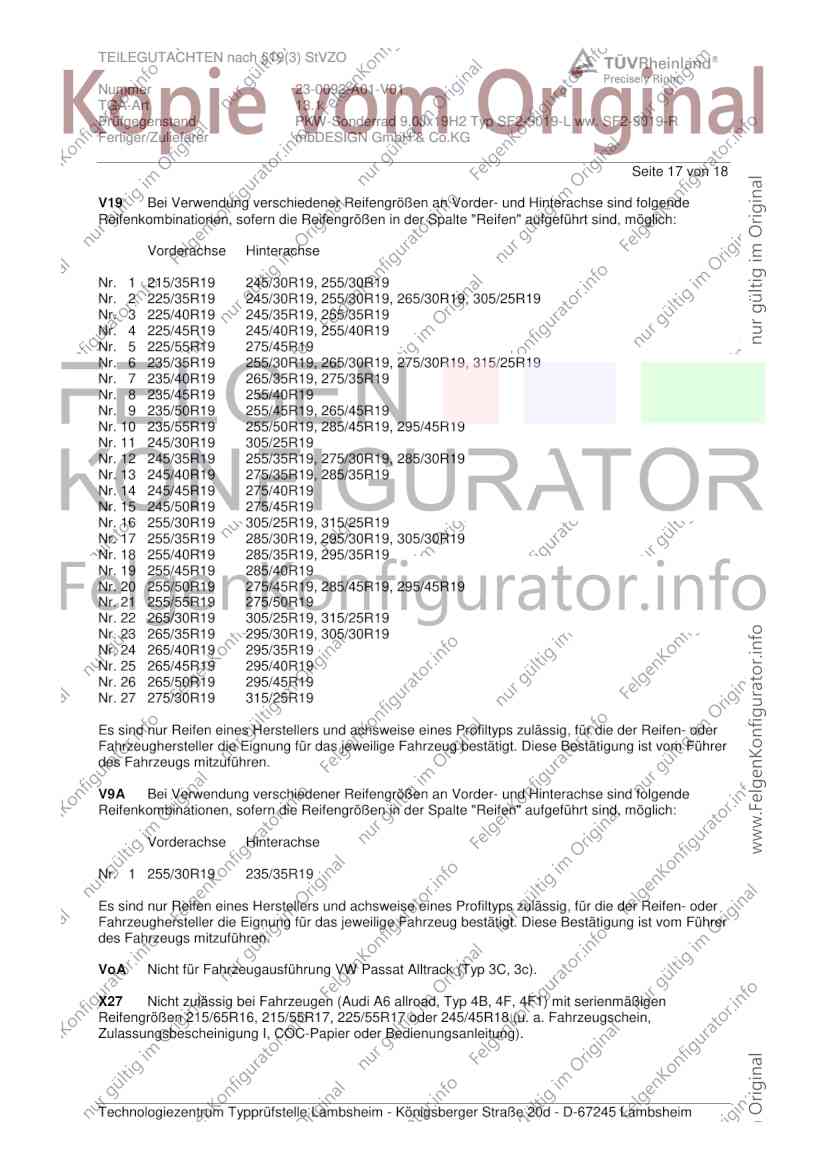

V19 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 215/35R19 245/30R19, 255/30R19
Nr. 2 225/35R19 245/30R19, 255/30R19, 265/30R19, 305/25R19
Nr. 3 225/40R19 245/35R19, 255/35R19
Nr. 4 225/45R19 245/40R19, 255/40R19
Nr. 5 225/55R19 275/45R19
Nr. 6 235/35R19 255/30R19, 265/30R19, 275/30R19, 315/25R19
Nr. 7 235/40R19 265/35R19, 275/35R19
Nr. 8 235/45R19 255/40R19
Nr. 9 235/50R19 255/45R19, 265/45R19
Nr. 10 235/55R19 255/50R19, 285/45R19, 295/45R19
Nr. 11 245/30R19 305/25R19
Nr. 12 245/35R19 255/35R19, 275/30R19, 285/30R19
Nr. 13 245/40R19 275/35R19, 285/35R19
Nr. 14 245/45R19 275/40R19
Nr. 15 245/50R19 275/45R19
Nr. 16 255/30R19 305/25R19, 315/25R19
Nr. 17 255/35R19 285/30R19, 295/30R19, 305/30R19
Nr. 18 255/40R19 285/35R19, 295/35R19
Nr. 19 255/45R19 285/40R19
Nr. 20 255/50R19 275/45R19, 285/45R19, 295/45R19
Nr. 21 255/55R19 275/50R19
Nr. 22 265/30R19 305/25R19, 315/25R19
Nr. 23 265/35R19 295/30R19, 305/30R19
Nr. 24 265/40R19 295/35R19
Nr. 25 265/45R19 295/40R19
Nr. 26 265/50R19 295/45R19
Nr. 27 275/30R19 315/25R19
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
V9A Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 255/30R19 235/35R19
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
VoA Nicht für Fahrzeugausführung VW Passat Alltrack (Typ 3C, 3c).
X27 Nicht zulässig bei Fahrzeugen (Audi A6 allroad, Typ 4B, 4F, 4F1) mit serienmäßigen
Reifengrößen 215/65R16, 215/55R17, 225/55R17 oder 245/45R18 (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 23-0092-A01-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 9.0Jx19H2 Typ SF2-9019-L ww. SF2-9019-R
Fertiger/Zulieferer mbDESIGN GmbH & Co.KG
Seite 18 von 18

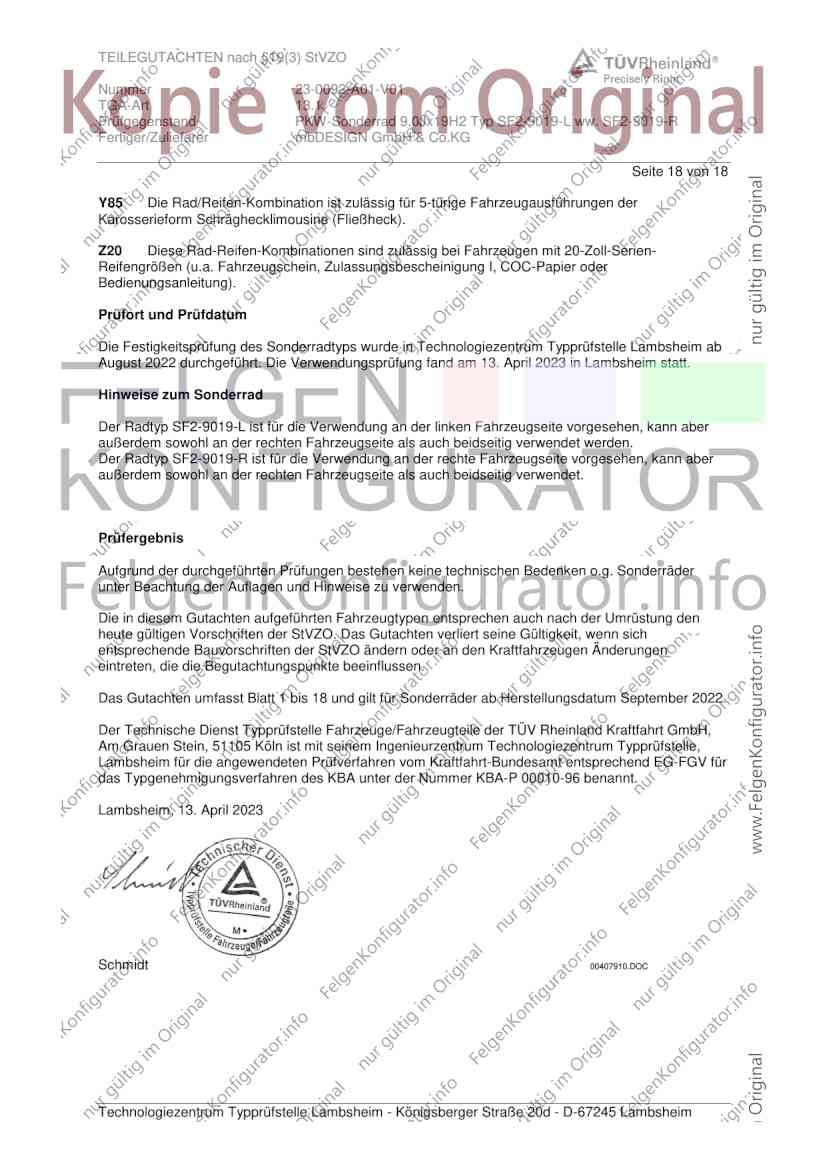

Y85 Die Rad/Reifen-Kombination ist zulässig für 5-türige Fahrzeugausführungen der
Karosserieform Schräghecklimousine (Fließheck).
Z20 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 20-Zoll-Serien-
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in Technologiezentrum Typprüfstelle Lambsheim ab
August 2022 durchgeführt. Die Verwendungsprüfung fand am 13. April 2023 in Lambsheim statt.
Hinweise zum Sonderrad
Der Radtyp SF2-9019-L ist für die Verwendung an der linken Fahrzeugseite vorgesehen, kann aber
außerdem sowohl an der rechten Fahrzeugseite als auch beidseitig verwendet werden.
Der Radtyp SF2-9019-R ist für die Verwendung an der rechte Fahrzeugseite vorgesehen, kann aber
außerdem sowohl an der rechten Fahrzeugseite als auch beidseitig verwendet.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 18 und gilt für Sonderräder ab Herstellungsdatum September 2022.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 13. April 2023
Schmidt 00407910.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
