TEILEGUTACHTEN nach §19(3) StVZO
Nummer 17-0626-A02-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 9.0JX21 H2 Typ KX1 21 A
Fertiger/Zulieferer mbDESIGN GmbH & Co.KG

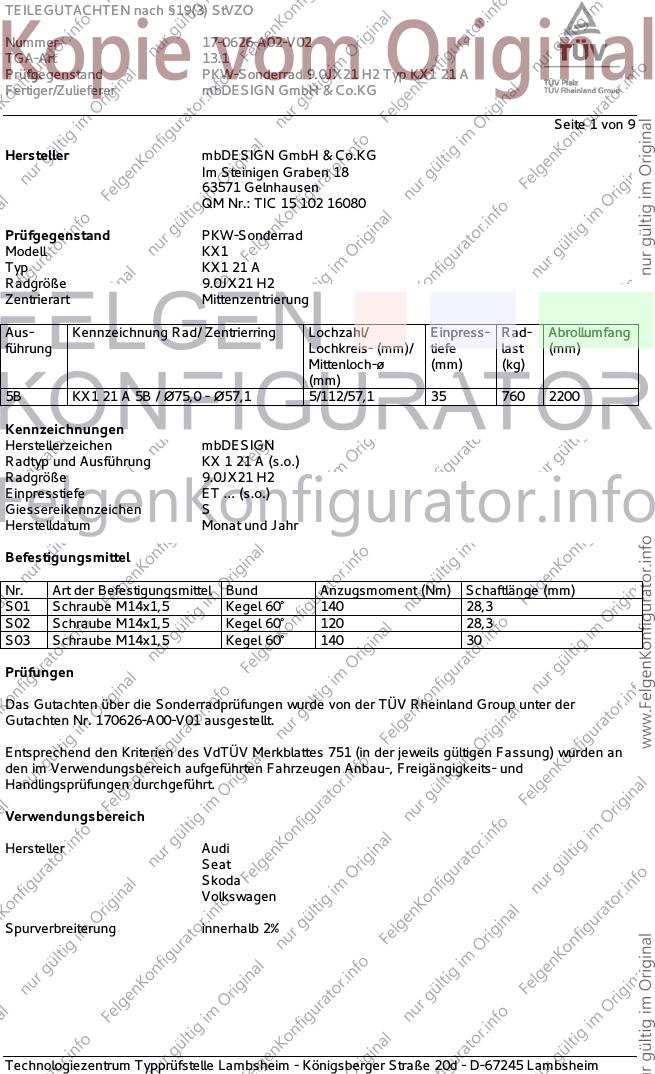

Seite 1 von 9
Hersteller mbDESIGN GmbH & Co.KG
Im Steinigen Graben 18
63571 Gelnhausen
QM Nr.: TIC 15 102 16080
Prüfgegenstand PKW-Sonderrad
Modell KX1
Typ KX1 21 A
Radgröße 9.0JX21 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
5B KX1 21 A 5B / Ø75,0 - Ø57,1 5/112/57,1 35 760 2200
Kennzeichnungen
Herstellerzeichen mbDESIGN
Radtyp und Ausführung KX 1 21 A (s.o.)
Radgröße 9.0JX21 H2
Einpresstiefe ET ... (s.o.)
Giessereikennzeichen S
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M14x1,5 Kegel 60° 140 28,3
S02 Schraube M14x1,5 Kegel 60° 120 28,3
S03 Schraube M14x1,5 Kegel 60° 140 30
Prüfungen
Das Gutachten über die Sonderradprüfungen wurde von der TÜV Rheinland Group unter der
Gutachten Nr. 170626-A00-V01 ausgestellt.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Seat
Skoda
Volkswagen
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 17-0626-A02-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 9.0JX21 H2 Typ KX1 21 A
Fertiger/Zulieferer mbDESIGN GmbH & Co.KG

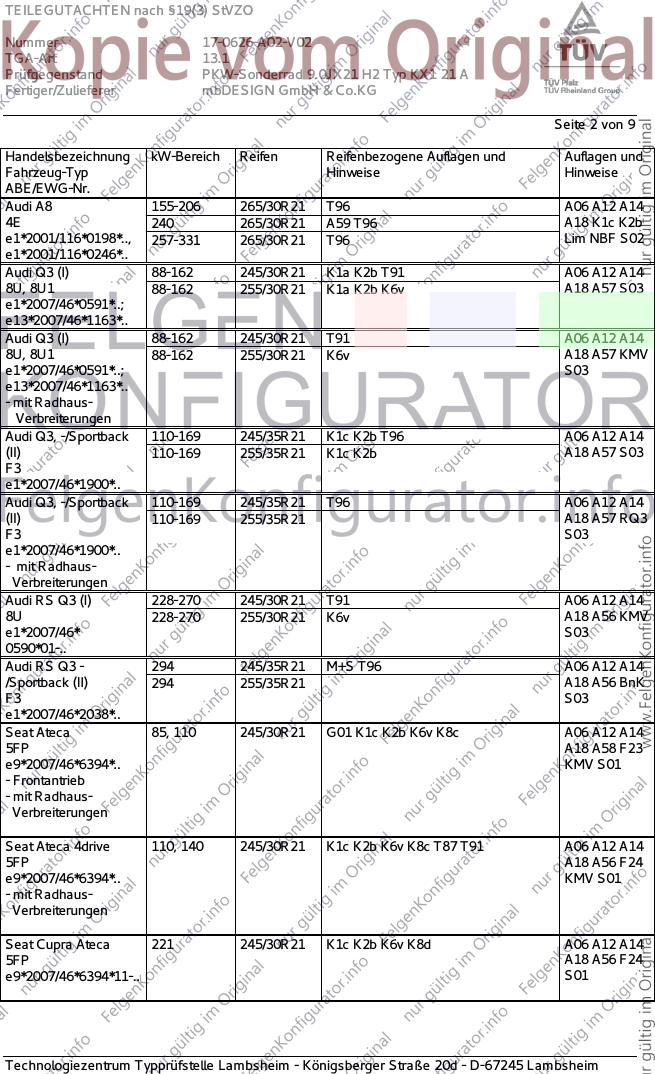

Seite 2 von 9
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A8 155-206 265/30R21 T96 A06 A12 A14
4E 240 265/30R21 A59 T96 A18 K1c K2b
e1*2001/116*0198*.., 257-331 265/30R21 T96 Lim NBF S02
e1*2001/116*0246*..
Audi Q3 (I) 88-162 245/30R21 K1a K2b T91 A06 A12 A14
8U, 8U1 88-162 255/30R21 K1a K2b K6v A18 A57 S03
e1*2007/46*0591*..;
e13*2007/46*1163*..
Audi Q3 (I) 88-162 245/30R21 T91 A06 A12 A14
8U, 8U1 88-162 255/30R21 K6v A18 A57 KMV
e1*2007/46*0591*..; S03
e13*2007/46*1163*..
- mit Radhaus-
Verbreiterungen
Audi Q3, -/Sportback 110-169 245/35R21 K1c K2b T96 A06 A12 A14
(II) 110-169 255/35R21 K1c K2b A18 A57 S03
F3
e1*2007/46*1900*..
Audi Q3, -/Sportback 110-169 245/35R21 T96 A06 A12 A14
(II) 110-169 255/35R21 A18 A57 RQ3
F3 S03
e1*2007/46*1900*..
- mit Radhaus-
Verbreiterungen
Audi RS Q3 (I) 228-270 245/30R21 T91 A06 A12 A14
8U 228-270 255/30R21 K6v A18 A56 KMV
e1*2007/46* S03
0590*01-..
Audi RS Q3 - 294 245/35R21 M+S T96 A06 A12 A14
/Sportback (II) 294 255/35R21 A18 A56 BnK
F3 S03
e1*2007/46*2038*..
Seat Ateca 85, 110 245/30R21 G01 K1c K2b K6v K8c A06 A12 A14
5FP A18 A58 F23
e9*2007/46*6394*.. KMV S01
- Frontantrieb
- mit Radhaus-
Verbreiterungen
Seat Ateca 4drive 110, 140 245/30R21 K1c K2b K6v K8c T87 T91 A06 A12 A14
5FP A18 A56 F24
e9*2007/46*6394*.. KMV S01
- mit Radhaus-
Verbreiterungen
Seat Cupra Ateca 221 245/30R21 K1c K2b K6v K8d A06 A12 A14
5FP A18 A56 F24
e9*2007/46*6394*11-.. S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 17-0626-A02-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 9.0JX21 H2 Typ KX1 21 A
Fertiger/Zulieferer mbDESIGN GmbH & Co.KG
Seite 3 von 9
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Seat Tarraco 110, 140 245/35R21 K1c K6w T96 A06 A12 A14
KN 110, 140 255/35R21 K1c K2b K5v K6w T98 A18 A57 S01
e9*2007/46*6666*..
Skoda Kodiaq 85-176 245/35R21 T96 A06 A12 A14
NS 85-176 255/35R21 K1a K2b T98 A18 A57 S01
e8*2007/46*0249*..
- incl. Scout
Skoda Superb (III) 88-206 245/30R21 G01 K1c K2b K3d K3f K4i K5d K6h A06 A12 A14
3T K6i K8m T87 T91 A18 A57 Car
e11*2001/116* Lim S01
0326*32-45;
e11*2007/46*
0014*22-..;
e8*2007/46*0317*..
VW Arteon 110-206 245/30R21 K1a K2b T91 A06 A12 A14
3H 110-206 255/30R21 K1c K2b K5b K8d T93 A18 A57 S01
e1*2007/46*1725*..
VW Passat (VIII) 88-206 245/30R21 G01 K1c K2c K3a K3c K4i K5d K6i A06 A12 A14
3C K8m T91 A18 A58 Car
e1*2001/116* Lim NoP VoA
0307*37-.. S01
- Limousine / Variant
ab MJ 2015 (B8/3G)
- incl. Facelift 2019
VW Tiguan (I) 81-155 255/30R21 K42 A06 A12 A14
5N 81-155 255/30R21 Z19 A18 A57 KMV
e1*2001/116* S01
0450*00-23;
e1*2007/46*
0487*00-14
- incl. Facelift 2011
- mit Radhaus-
Verbreiterungen
VW Tiguan (I) 81-155 255/30R21 K1c K2c K42 A06 A12 A14
5N A18 A57 S01
e1*2001/116*
0450*11-23;
e1*2007/46*
0487*02-14
- ab Facelift 2011
VW Tiguan (I) 81-155 255/30R21 K1c K2c K42 A06 A12 A14
5N A18 A57 S01
e1*2001/116*
0450*00-10;
e1*2007/46*
0487*00-01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 17-0626-A02-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 9.0JX21 H2 Typ KX1 21 A
Fertiger/Zulieferer mbDESIGN GmbH & Co.KG

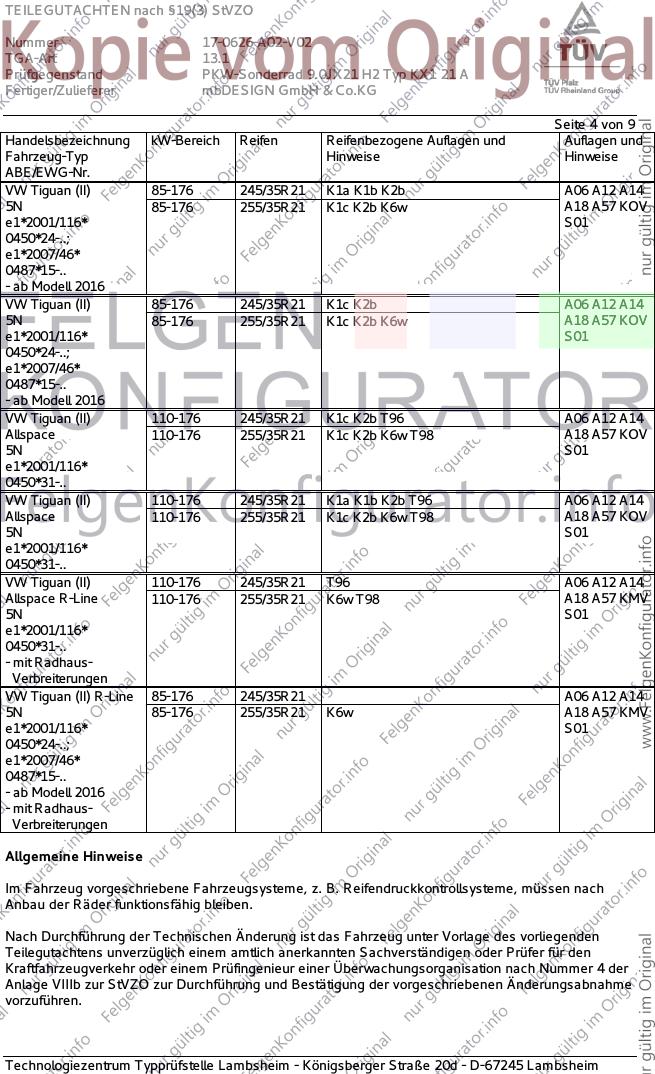

Seite 4 von 9
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Tiguan (II) 85-176 245/35R21 K1a K1b K2b A06 A12 A14
5N 85-176 255/35R21 K1c K2b K6w A18 A57 KOV
e1*2001/116* S01
0450*24-..;
e1*2007/46*
0487*15-..
- ab Modell 2016
VW Tiguan (II) 85-176 245/35R21 K1c K2b A06 A12 A14
5N 85-176 255/35R21 K1c K2b K6w A18 A57 KOV
e1*2001/116* S01
0450*24-..;
e1*2007/46*
0487*15-..
- ab Modell 2016
VW Tiguan (II) 110-176 245/35R21 K1c K2b T96 A06 A12 A14
Allspace 110-176 255/35R21 K1c K2b K6w T98 A18 A57 KOV
5N S01
e1*2001/116*
0450*31-..
VW Tiguan (II) 110-176 245/35R21 K1a K1b K2b T96 A06 A12 A14
Allspace 110-176 255/35R21 K1c K2b K6w T98 A18 A57 KOV
5N S01
e1*2001/116*
0450*31-..
VW Tiguan (II) 110-176 245/35R21 T96 A06 A12 A14
Allspace R-Line 110-176 255/35R21 K6w T98 A18 A57 KMV
5N S01
e1*2001/116*
0450*31-..
- mit Radhaus-
Verbreiterungen
VW Tiguan (II) R-Line 85-176 245/35R21 A06 A12 A14
5N 85-176 255/35R21 K6w A18 A57 KMV
e1*2001/116* S01
0450*24-..;
e1*2007/46*
0487*15-..
- ab Modell 2016
- mit Radhaus-
Verbreiterungen
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage des vorliegenden
Teilegutachtens unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der vorgeschriebenen Änderungsabnahme
vorzuführen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 17-0626-A02-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 9.0JX21 H2 Typ KX1 21 A
Fertiger/Zulieferer mbDESIGN GmbH & Co.KG

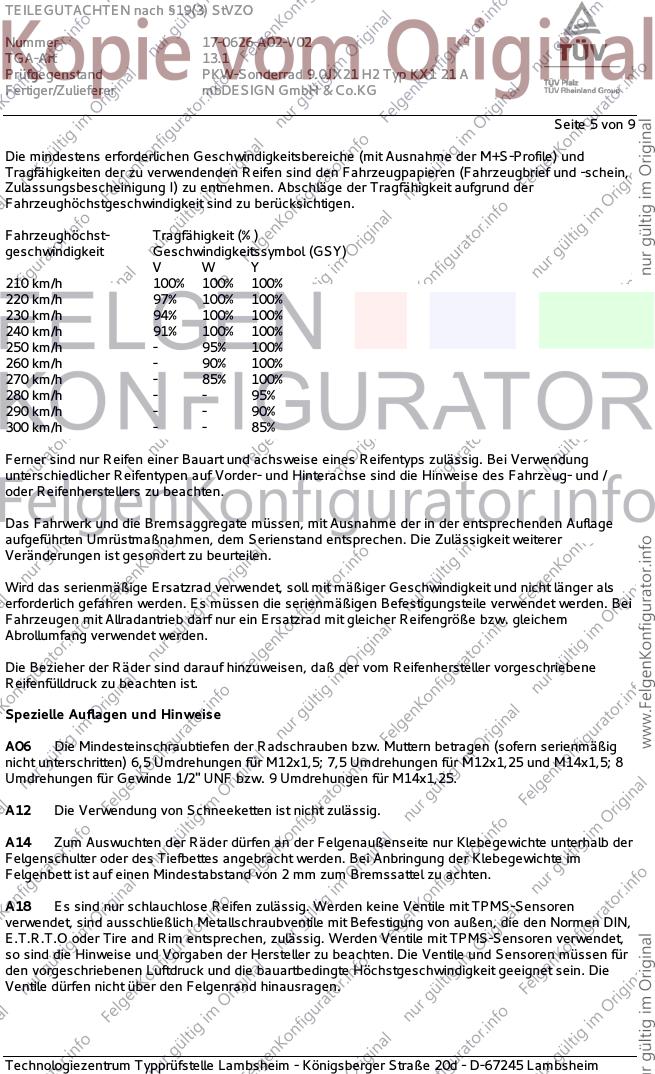

Seite 5 von 9
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der
Fahrzeughöchstgeschwindigkeit sind zu berücksichtigen.
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und /
oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, daß der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A06 Die Mindesteinschraubtiefen der Radschrauben bzw. Muttern betragen (sofern serienmäßig
nicht unterschritten) 6,5 Umdrehungen für M12x1,5; 7,5 Umdrehungen für M12x1,25 und M14x1,5; 8
Umdrehungen für Gewinde 1/2" UNF bzw. 9 Umdrehungen für M14x1,25.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A18 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind ausschließlich Metallschraubventile mit Befestigung von außen, die den Normen DIN,
E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensoren verwendet,
so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für
den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die
Ventile dürfen nicht über den Felgenrand hinausragen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 17-0626-A02-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 9.0JX21 H2 Typ KX1 21 A
Fertiger/Zulieferer mbDESIGN GmbH & Co.KG

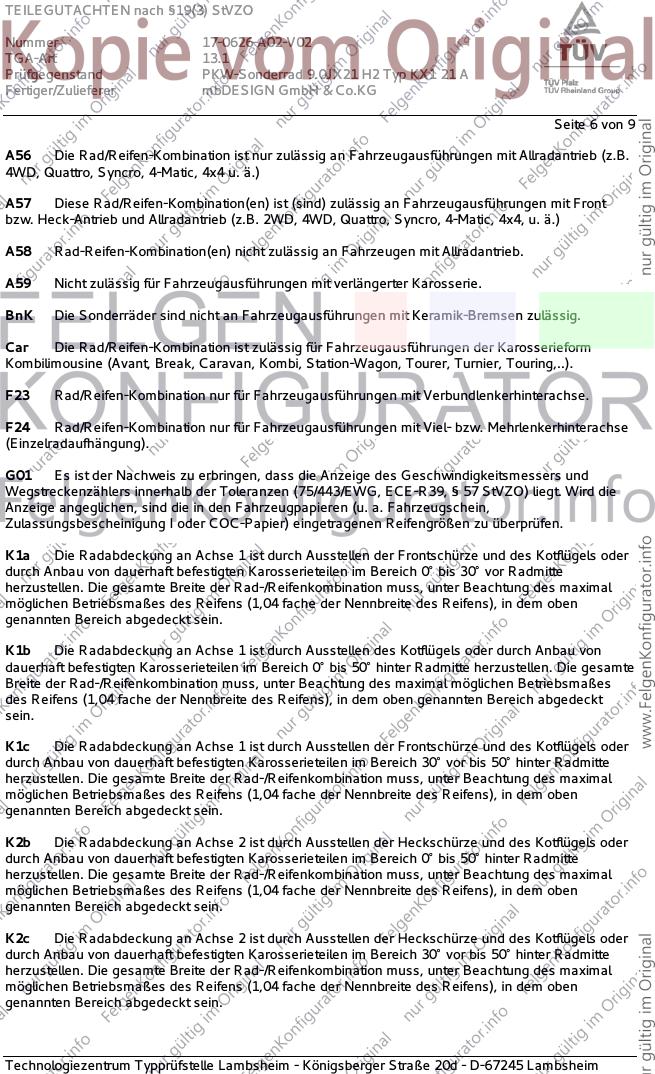

Seite 6 von 9
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A59 Nicht zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
BnK Die Sonderräder sind nicht an Fahrzeugausführungen mit Keramik-Bremsen zulässig.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 17-0626-A02-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 9.0JX21 H2 Typ KX1 21 A
Fertiger/Zulieferer mbDESIGN GmbH & Co.KG

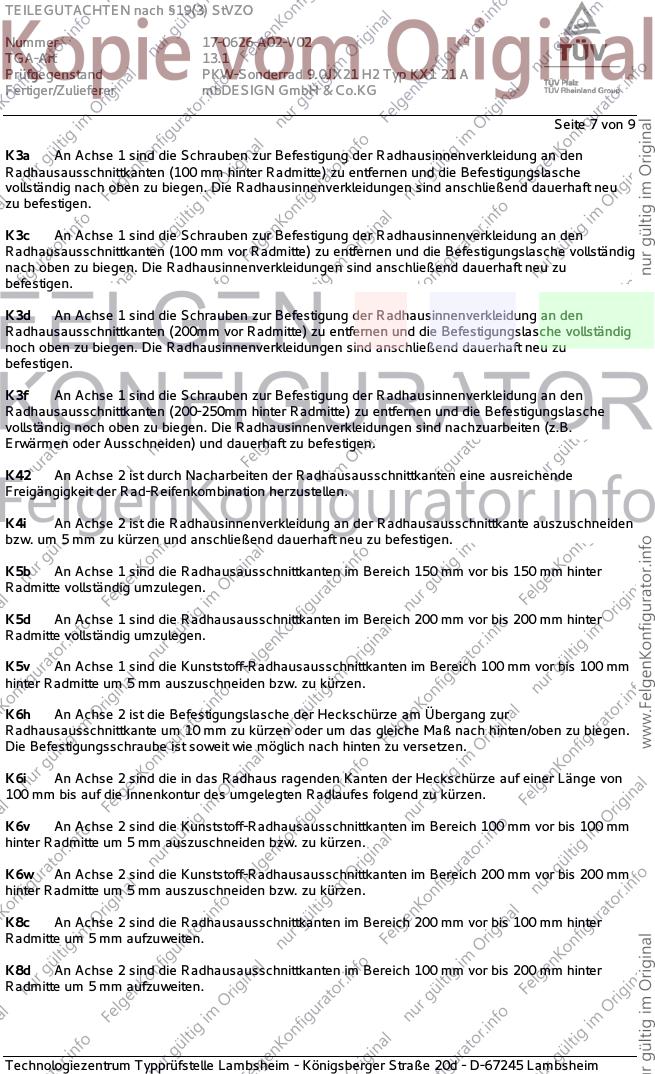

Seite 7 von 9
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm hinter Radmitte) zu entfernen und die Befestigungslasche
vollständig nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu
zu befestigen.
K3c An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm vor Radmitte) zu entfernen und die Befestigungslasche vollständig
nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu
befestigen.
K3d An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (200mm vor Radmitte) zu entfernen und die Befestigungslasche vollständig
noch oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu
befestigen.
K3f An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (200-250mm hinter Radmitte) zu entfernen und die Befestigungslasche
vollständig noch oben zu biegen. Die Radhausinnenverkleidungen sind nachzuarbeiten (z.B.
Erwärmen oder Ausschneiden) und dauerhaft zu befestigen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5v An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6v An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6w An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K8c An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 17-0626-A02-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 9.0JX21 H2 Typ KX1 21 A
Fertiger/Zulieferer mbDESIGN GmbH & Co.KG

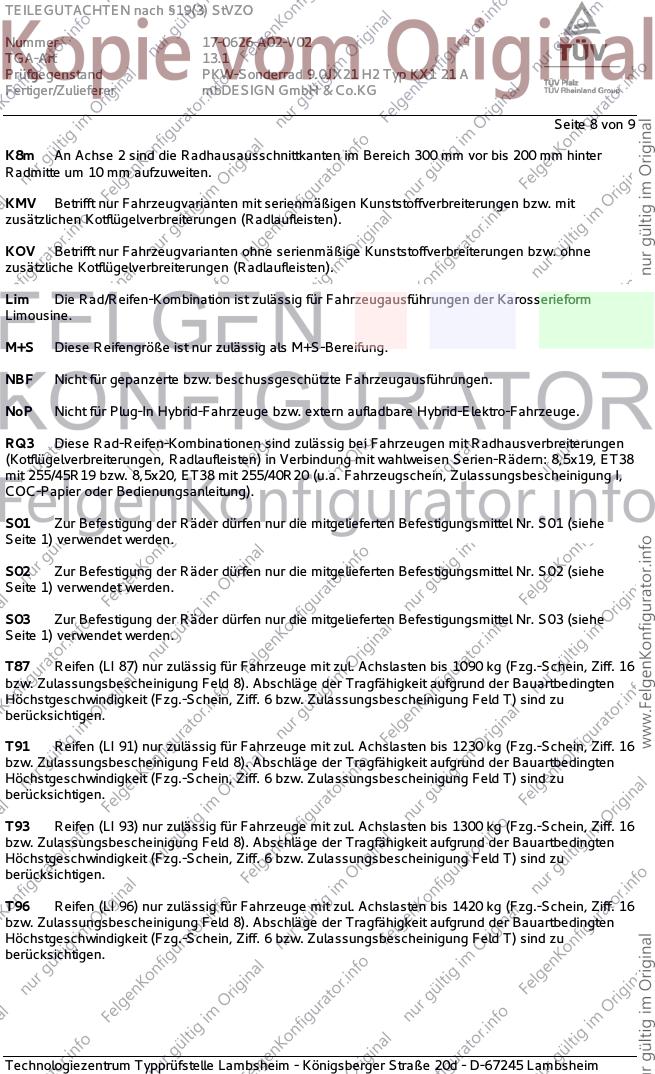

Seite 8 von 9
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne
zusätzliche Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NBF Nicht für gepanzerte bzw. beschussgeschützte Fahrzeugausführungen.
NoP Nicht für Plug-In Hybrid-Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge.
RQ3 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit Radhausverbreiterungen
(Kotflügelverbreiterungen, Radlaufleisten) in Verbindung mit wahlweisen Serien-Rädern: 8,5x19, ET38
mit 255/45R19 bzw. 8,5x20, ET38 mit 255/40R20 (u.a. Fahrzeugschein, Zulassungsbescheinigung I,
COC-Papier oder Bedienungsanleitung).
S01 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 (siehe
Seite 1) verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 17-0626-A02-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 9.0JX21 H2 Typ KX1 21 A
Fertiger/Zulieferer mbDESIGN GmbH & Co.KG

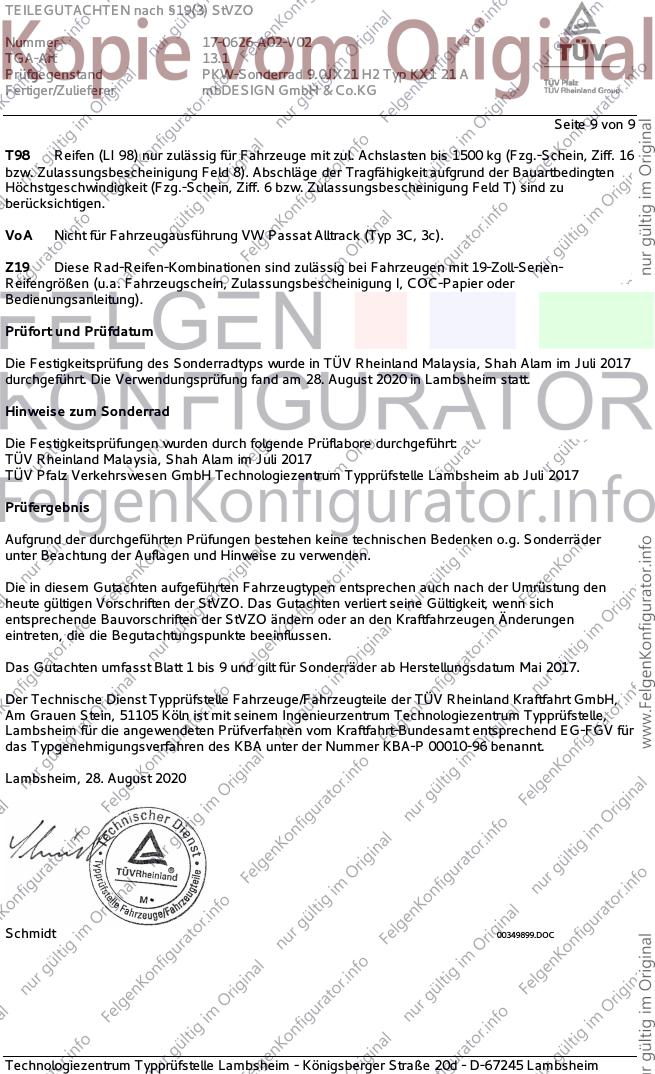

Seite 9 von 9
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
VoA Nicht für Fahrzeugausführung VW Passat Alltrack (Typ 3C, 3c).
Z19 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 19-Zoll-Serien-
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in TÜV Rheinland Malaysia, Shah Alam im Juli 2017
durchgeführt. Die Verwendungsprüfung fand am 28. August 2020 in Lambsheim statt.
Hinweise zum Sonderrad
Die Festigkeitsprüfungen wurden durch folgende Prüflabore durchgeführt:
TÜV Rheinland Malaysia, Shah Alam im Juli 2017
TÜV Pfalz Verkehrswesen GmbH Technologiezentrum Typprüfstelle Lambsheim ab Juli 2017
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 9 und gilt für Sonderräder ab Herstellungsdatum Mai 2017.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 28. August 2020
Schmidt 00349899.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
