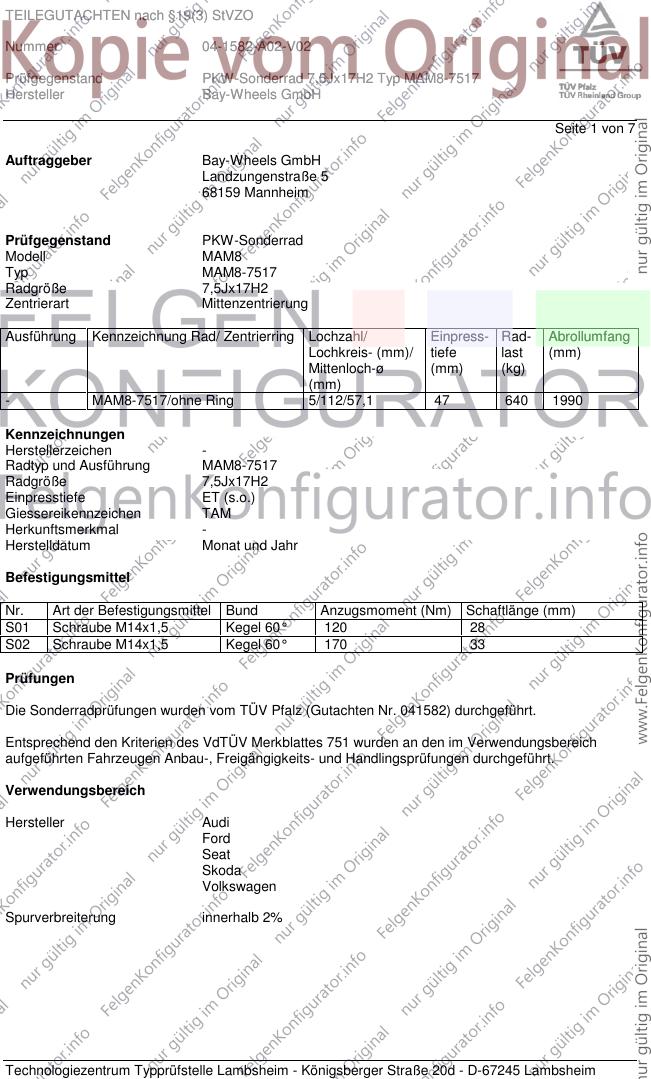

TEILEGUTACHTEN nach §19(3) StVZO
Nummer 04-1582-A02-V02
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ MAM8-7517
Hersteller Bay-Wheels GmbH
Seite 1 von 7
Auftraggeber Bay-Wheels GmbH
Landzungenstraße 5
68159 Mannheim
Prüfgegenstand PKW-Sonderrad
Modell MAM8
Typ MAM8-7517
Radgröße 7,5Jx17H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
- MAM8-7517/ohne Ring 5/112/57,1 47 640 1990
Kennzeichnungen
Herstellerzeichen -
Radtyp und Ausführung MAM8-7517
Radgröße 7,5Jx17H2
Einpresstiefe ET (s.o.)
Giessereikennzeichen TAM
Herkunftsmerkmal -
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M14x1,5 Kegel 60° 120 28
S02 Schraube M14x1,5 Kegel 60° 170 33
Prüfungen
Die Sonderradprüfungen wurden vom TÜV Pfalz (Gutachten Nr. 041582) durchgeführt.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 wurden an den im Verwendungsbereich
aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Ford
Seat
Skoda
Volkswagen
Spurverbreiterung innerhalb 2%

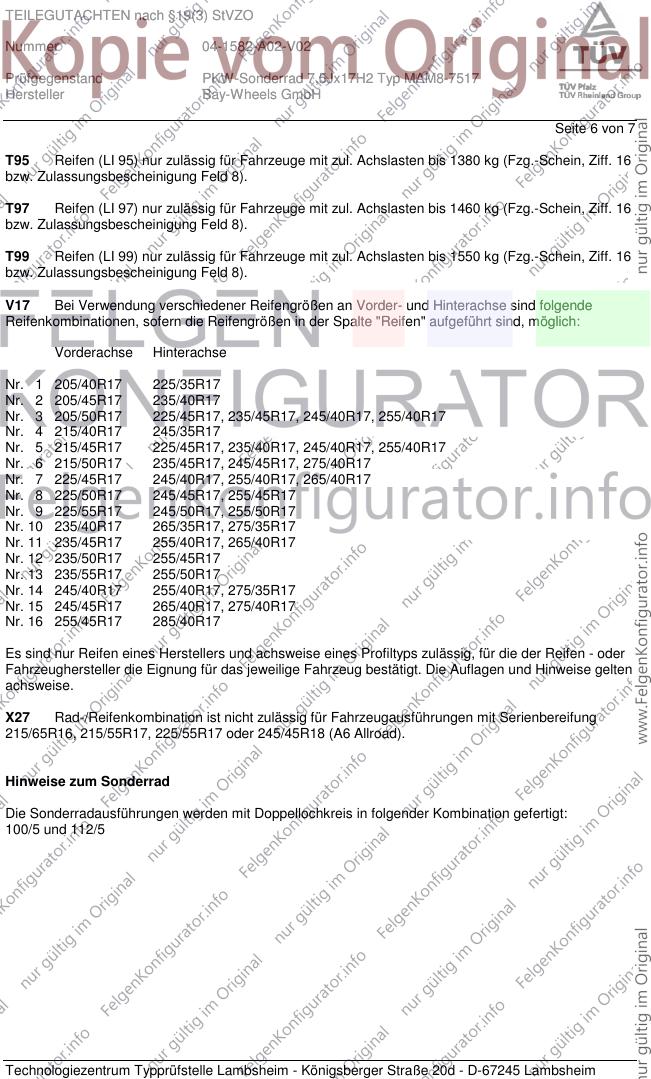

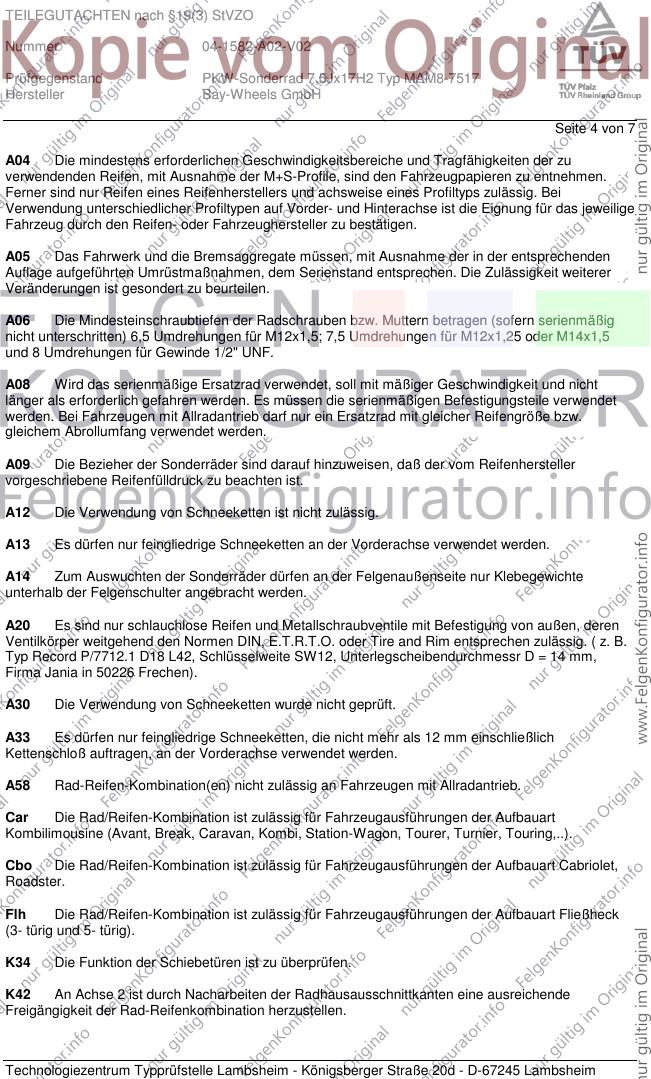

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 04-1582-A02-V02
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ MAM8-7517
Hersteller Bay-Wheels GmbH
Seite 2 von 7
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A3, -/Sportback 75-147 215/45R17 A13 R37 T87 T88 A02 A04 A05
8P 75-147 225/45R17 A30 K49 K56 A06 A08 A09
e1*2001/116*0217*.., 75-147 235/45R17 A12 K49 K56 A14 A20 Flh
e1*2001/116*0241*.. V17 S01
Audi A3, -/Sportback 184 215/45R17 A13 M+S T88 T91 A02 A04 A05
8P 184 225/45R17 A30 K49 K56 A06 A08 A09
e1*2001/116*0217*.. 184 235/45R17 A12 K49 K56 A14 A20 Flh
S01
Audi A6 -/Avant 89-246 225/50R17 127 T93 A02 A04 A05
4F 89-246 235/45R17 128 T93 A06 A08 A09
e1*2001/116*0254*.., 89-246 245/45R17 128 A12 A14 A20
e1*2001/116*0276*.. Car Lim V17
X27 S01
Ford Galaxy 66-150 225/45R17 128 K56 T91 T93 T94 A02 A04 A05
WGR 66-150 235/45R17 128 K50 K56 T93 T94 T97 A06 A08 A09
e1*93/81,95/54, 66-150 245/40R17 128 K42 K46 K49 K50 K56 R70 A12 A14 A20
2001/116*0024*.. T91 T95 V17 S02
Seat Alhambra 66-150 225/45R17 128 K56 T91 T93 T94 A02 A04 A05
7MS 66-150 235/45R17 128 K50 K56 T93 T94 T97 A06 A08 A09
e1*95/54, 98/14, 66-150 245/40R17 128 K42 K46 K49 K50 K56 R70 A12 A14 A20
2001/116*0036*.. T91 T95 V17 S02
Seat Altea/Toledo 74-110 215/45R17 R37 T87 A02 A04 A05
5P 74-110 225/45R17 R03 A06 A08 A09
e9*2001/116*0050*.. 74-110 225/45R17 K49 A12 A14 A20
A58 Flh Sth
V17 S01
Seat Leon 75-110 215/45R17 T87 T88 A02 A04 A05
1P 75-136 215/45R17 M+S T87 T88 A06 A08 A09
e9*2001/116*0052*.. 75-136 225/45R17 A12 A14 A20
A58 Flh V17
S01
Skoda Octavia 147 215/45R17 M+S T91 A02 A04 A05
1Z 55-110 215/45R17 R37 T88 T91 A06 A08 A09
e11*2001/116*0230*. 55-147 225/45R17 T90 T91 A12 A14 A20
Car Lim V17
S01
VW Bus, Transporter 50-103 235/45R17 128 K49 R70 T93 T94 T97 A02 A04 A05
70X02.., 70X12.. 50-103 245/45R17 128 K34 K42 K45 K49 K50 T95 A06 A08 A09
H297-300, 304, 306, T99 A12 A14 A20
H322-327 S02
VW EOS 85-147 215/45R17 R37 A02 A04 A05
1F 85-147 215/50R17 A06 A08 A09
e1*2001/116*0349*.. 85-147 225/45R17 A12 A14 A20
85-147 235/45R17 A58 Cbo V17
S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 04-1582-A02-V02
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ MAM8-7517
Hersteller Bay-Wheels GmbH
Seite 3 von 7
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Golf 55-147 215/45R17 A33 R37 T87 T88 A02 A04 A05
1K 55-147 225/45R17 A12 R03 A06 A08 A09
e1*2001/116*0242*.. 55-184 215/45R17 A33 M+S T87 T88 A14 A20 Flh
55-184 225/45R17 A12 K49 V17 S01
VW Golf Plus 55-110 215/45R17 T87 T88 T91 A02 A04 A05
1KP 55-110 225/45R17 A06 A08 A09
e1*2001/116*0304*.. A12 A14 A20
A58 Flh V17
S01
VW Jetta 75-147 215/45R17 A02 A04 A05
1KM 75-147 225/45R17 K49 K50 K56 A06 A08 A09
e1*2001/116*0328*.. A12 A14 A20
A58 Sth V17
S01
VW Passat 75-147 215/45R17 R37 T87 T88 T91 A02 A04 A05
3C 75-147 215/50R17 A06 A08 A09
e1*2001/116*0307*.. 75-147 225/45R17 A12 A14 A20
75-147 235/45R17 A58 Lim V17
S01
VW Passat Variant 75-147 215/45R17 128 R37 T87 T88 T91 A02 A04 A05
3C 75-147 215/50R17 128 T90 A06 A08 A09
e1*2001/116*0307*.. 75-147 225/45R17 128 T90 A12 A14 A20
75-147 235/45R17 128 A58 Car V17
S01
VW Sharan 66-150 225/45R17 128 K56 T90 T91 T93 T94 A02 A04 A05
7M 66-150 235/45R17 128 K50 K56 T93 T94 T97 A06 A08 A09
e1*93/81,95/54, 66-150 245/40R17 128 K42 K46 K49 K50 K56 R70 A12 A14 A20
98/14,2001/116 T91 T95 V17 S02
*0023*..
VW Touran 66-125 215/45R17 K49 T87 T88 T91 A02 A04 A05
1T A06 A08 A09
e1*2001/116*0211*.. A12 A14 A20
A58 S01
Auflagen und Hinweise
127 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1270 kg.
128 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1280 kg.
A02 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen
oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis
entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 04-1582-A02-V02
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ MAM8-7517
Hersteller Bay-Wheels GmbH
Seite 4 von 7
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren zu entnehmen.
Ferner sind nur Reifen eines Reifenherstellers und achsweise eines Profiltyps zulässig. Bei
Verwendung unterschiedlicher Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige
Fahrzeug durch den Reifen- oder Fahrzeughersteller zu bestätigen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A06 Die Mindesteinschraubtiefen der Radschrauben bzw. Muttern betragen (sofern serienmäßig
nicht unterschritten) 6,5 Umdrehungen für M12x1,5; 7,5 Umdrehungen für M12x1,25 oder M14x1,5
und 8 Umdrehungen für Gewinde 1/2" UNF.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, daß der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten an der Vorderachse verwendet werden.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter angebracht werden.
A20 Es sind nur schlauchlose Reifen und Metallschraubventile mit Befestigung von außen, deren
Ventilkörper weitgehend den Normen DIN, E.T.R.T.O. oder Tire and Rim entsprechen zulässig. ( z. B.
Typ Record P/7712.1 D18 L42, Schlüsselweite SW12, Unterlegscheibendurchmessr D = 14 mm,
Firma Jania in 50226 Frechen).
A30 Die Verwendung von Schneeketten wurde nicht geprüft.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloß auftragen, an der Vorderachse verwendet werden.
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3- türig und 5- türig).
K34 Die Funktion der Schiebetüren ist zu überprüfen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 04-1582-A02-V02
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ MAM8-7517
Hersteller Bay-Wheels GmbH
Seite 5 von 7
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muß erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K49 Eine vorschriftsmäßige Radabdeckung an Achse 1 ist durch Anbau von Teilen oder sonstige
geeignete Maßnahmen herzustellen.
K50 Eine vorschriftsmäßige Radabdeckung an Achse 2 ist durch Anbau von Teilen oder sonstige
geeignete Maßnahmen herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R37 Diese Reifengröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig
ausschließlich mit größerer und/oder breiterer Bereifung ausgerüstet sind.
R70 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des
Reifenherstellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende
Tragfähigkeit bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 04-1582-A02-V02
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ MAM8-7517
Hersteller Bay-Wheels GmbH
Seite 6 von 7
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V17 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 205/40R17 225/35R17
Nr. 2 205/45R17 235/40R17
Nr. 3 205/50R17 225/45R17, 235/45R17, 245/40R17, 255/40R17
Nr. 4 215/40R17 245/35R17
Nr. 5 215/45R17 225/45R17, 235/40R17, 245/40R17, 255/40R17
Nr. 6 215/50R17 235/45R17, 245/45R17, 275/40R17
Nr. 7 225/45R17 245/40R17, 255/40R17, 265/40R17
Nr. 8 225/50R17 245/45R17, 255/45R17
Nr. 9 225/55R17 245/50R17, 255/50R17
Nr. 10 235/40R17 265/35R17, 275/35R17
Nr. 11 235/45R17 255/40R17, 265/40R17
Nr. 12 235/50R17 255/45R17
Nr. 13 235/55R17 255/50R17
Nr. 14 245/40R17 255/40R17, 275/35R17
Nr. 15 245/45R17 265/40R17, 275/40R17
Nr. 16 255/45R17 285/40R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen - oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise gelten
achsweise.
X27 Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführungen mit Serienbereifung
215/65R16, 215/55R17, 225/55R17 oder 245/45R18 (A6 Allroad).
Hinweise zum Sonderrad
Die Sonderradausführungen werden mit Doppellochkreis in folgender Kombination gefertigt:
100/5 und 112/5
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 04-1582-A02-V02
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ MAM8-7517
Hersteller Bay-Wheels GmbH
Seite 7 von 7
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder unter
Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten,
die die Begutachtungspunkte beeinflussen.
Das Gutachten umfaßt Blatt 1 bis 7 und gilt für Sonderräder ab Herstellungsdatum April 2004.
Der Nachweis eines QM Systems gemäß Anlage XIX zu §19 StVZO liegt vor.
Prüflaboratorium Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH akkreditiert
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes. Bundesrepublik Deutschland unter der
DAR-Registrier-Nr.: KBA-P 00008-95
Lambsheim, 2.Juni 2006
Tufan 00095219.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
