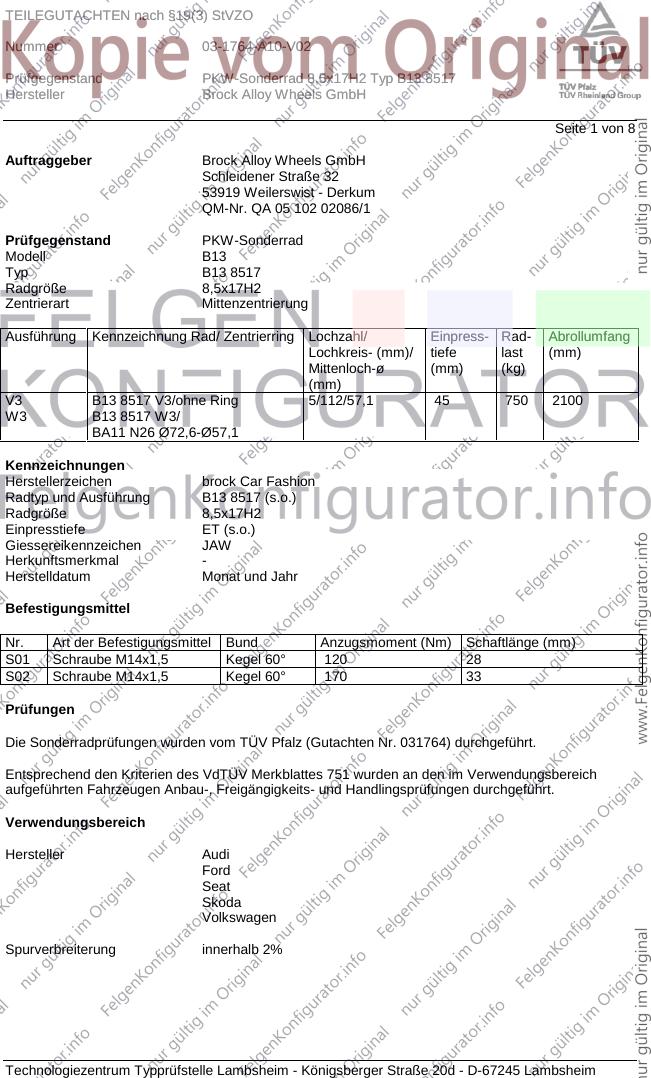

TEILEGUTACHTEN nach §19(3) StVZO
Nummer 03-1764-A10-V02
Prüfgegenstand PKW-Sonderrad 8,5x17H2 Typ B13 8517
Hersteller Brock Alloy Wheels GmbH
Seite 1 von 8
Auftraggeber Brock Alloy Wheels GmbH
Schleidener Straße 32
53919 Weilerswist - Derkum
QM-Nr. QA 05 102 02086/1
Prüfgegenstand PKW-Sonderrad
Modell B13
Typ B13 8517
Radgröße 8,5x17H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
V3 B13 8517 V3/ohne Ring 5/112/57,1 45 750 2100
W3 B13 8517 W3/
BA11 N26 Ø72,6-Ø57,1
Kennzeichnungen
Herstellerzeichen brock Car Fashion
Radtyp und Ausführung B13 8517 (s.o.)
Radgröße 8,5x17H2
Einpresstiefe ET (s.o.)
Giessereikennzeichen JAW
Herkunftsmerkmal -
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M14x1,5 Kegel 60° 120 28
S02 Schraube M14x1,5 Kegel 60° 170 33
Prüfungen
Die Sonderradprüfungen wurden vom TÜV Pfalz (Gutachten Nr. 031764) durchgeführt.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 wurden an den im Verwendungsbereich
aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Ford
Seat
Skoda
Volkswagen
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 03-1764-A10-V02
Prüfgegenstand PKW-Sonderrad 8,5x17H2 Typ B13 8517
Hersteller Brock Alloy Wheels GmbH
Seite 2 von 8
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A3, -/Sportback 75-147 215/45R17 R37 R70 T87 T88 A02 A04 A05
8P 75-147 225/45R17 A06 A08 A09
e1*2001/116*0217*.., 75-147 235/45R17 K46 K50 A12 A14 A21
e1*2001/116*0241*.. 75-147 245/40R17 K46 K50 A70 A71 Flh
K49 K56 V17
S01
Audi A3, -/Sportback 184 225/45R17 K49 K56 A02 A04 A05
8P 184 235/45R17 K46 K49 K50 K56 A06 A08 A09
e1*2001/116*0217*.. 184 245/40R17 K46 K49 K50 K56 A12 A14 A21
A70 A71 Flh
V17 S01
Audi A6 -/Avant 89-246 225/50R17 R70 A02 A04 A05
4F 89-246 235/45R17 T93 A06 A08 A09
e1*2001/116*0254*.., 89-246 245/45R17 A12 A14 A21
e1*2001/116*0276*.. 89-246 255/45R17 A70 A71 Car
Lim V17 S01
Audi A8 155-171 235/55R17 A02 A04 A05
4E 155-171 245/50R17 A06 A08 A09
e1*2001/116*0198*.., 155-171 245/55R17 G01 A12 A14 A21
e1*2001/116*0246*.. A70 A71 B03
B60 Lim NBF
RDK S01
Ford Galaxy 66-150 225/45R17 A02 A04 A05
WGR 66-150 235/45R17 K42 A06 A08 A09
e1*93/81,95/54, 66-150 245/40R17 K42 A12 A14 A21
2001/116*0024*.. 66-150 255/40R17 K42 R03 K46 K49 K50
66-150 265/40R17 A58 K42 R03 K56 R70 V17
S02
Seat Alhambra 66-150 225/45R17 A02 A04 A05
7MS 66-150 235/45R17 K42 A06 A08 A09
e1*95/54, 98/14, 66-150 245/40R17 K42 A12 A14 A21
2001/116*0036*.. 66-150 255/40R17 K42 R03 K46 K49 K50
66-150 265/40R17 A58 K42 R03 R70 K56 R70 V17
S02
Seat Altea/Toledo 74-110 225/45R17 K49 A02 A04 A05
5P A06 A08 A09
e9*2001/116*0050*.. A12 A14 A21
A58 Flh Sth
S01
Seat Leon 75-136 225/45R17 K27 K49 K50 A02 A04 A05
1P A06 A08 A09
e9*2001/116*0052*.. A12 A14 A21
A58 Flh S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 03-1764-A10-V02
Prüfgegenstand PKW-Sonderrad 8,5x17H2 Typ B13 8517
Hersteller Brock Alloy Wheels GmbH
Seite 3 von 8
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Skoda Octavia 55-110 215/45R17 K49 M57 R37 T88 T91 A02 A04 A05
1Z 55-147 225/45R17 K49 T90 T91 A06 A08 A09
e11*2001/116*0230*. A12 A14 A21
Car Lim V17
S01
VW Golf 55-184 225/45R17 K49 A02 A04 A05
1K A06 A08 A09
e1*2001/116*0242*.. A12 A14 A21
Flh S01
VW Golf Plus 55-110 225/45R17 K27 K44 K49 K50 K56 A02 A04 A05
1KP A06 A08 A09
e1*2001/116*0304*.. A12 A14 A21
A58 Flh S01
VW Jetta 75-147 225/45R17 K27 K44 K46 K49 K50 K56 A02 A04 A05
1KM A06 A08 A09
e1*2001/116*0328*.. A12 A14 A21
A58 Sth S01
VW Passat 75-147 225/45R17 K46 K56 A02 A04 A05
3C 75-147 235/45R17 K46 K49 K56 A06 A08 A09
e1*2001/116*0307*.. A12 A14 A21
A58 Lim S01
VW Passat Variant 75-147 225/45R17 T90 A02 A04 A05
3C 75-147 235/45R17 K46 K49 K56 A06 A08 A09
e1*2001/116*0307*.. A12 A14 A21
A58 Car S01
VW Sharan 66-150 225/45R17 A02 A04 A05
7M 66-150 235/45R17 K42 A06 A08 A09
e1*93/81,95/54, 66-150 245/40R17 K42 A12 A14 A21
98/14,2001/116 66-150 255/40R17 K42 R03 K46 K49 K50
*0023*.. 66-150 265/40R17 A58 K42 R03 R70 K56 R70 V17
S02
Auflagen und Hinweise
A02 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen
oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis
entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren zu entnehmen.
Ferner sind nur Reifen eines Reifenherstellers und achsweise eines Profiltyps zulässig. Bei
Verwendung unterschiedlicher Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige
Fahrzeug durch den Reifen- oder Fahrzeughersteller zu bestätigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 03-1764-A10-V02
Prüfgegenstand PKW-Sonderrad 8,5x17H2 Typ B13 8517
Hersteller Brock Alloy Wheels GmbH
Seite 4 von 8
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A06 Die Mindesteinschraubtiefen der Radschrauben bzw. Muttern betragen (sofern serienmäßig
nicht unterschritten) 6,5 Umdrehungen für M12x1,5; 7,5 Umdrehungen für M12x1,25 oder M14x1,5
und 8 Umdrehungen für Gewinde 1/2" UNF.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, daß der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter angebracht werden.
A21 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen, die weitgehend den Normen DIN, E.T.R.T.O oder der Tire and Rim entsprechen, zulässig.
Bei Fahrzeugausführungen mit einer bauartbedingten Höchstgeschwindigkeit über 210 km/h sind nur
Metallschraubventile zulässig. Das Ventil darf nicht über den Felgenrand hinausragen.
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A70 Bei Fahrzeugen mit serienmäßigem elektronischen Reifendruckkontrollsystem (RDK, RDC)
der Hersteller Alligator bzw. BERU können auch folgende RDKS-Ventile verwendet werden:
Ventilfarbe: schwarz
Ventillänge [mm]: 49
BERU Artikel-Nr.: 0 535 007 003
Alligator Artikel-Nr.: 590 387 bzw. 590 388
Bei der Montage/Demontage der Ventile, der Elektronik und der Reifen sind die Hinweise, Vorgaben
und Montaganleitungen des Ventil-, Fahrzeug- und Sonderradherstellers unbedingt zu beachten!
A71 Bei Fahrzeugen mit serienmäßigem elektronischen Reifendruckkontrollsystem (RDK, RDC)
der Hersteller Alligator bzw. BERU können auch folgende RDKS-Ventile verwendet werden:
Ventilfarbe: grün
Ventillänge [mm]: 48
BERU Artikel-Nr.: 0 535 007 002
Alligator Artikel-Nr.: 590 307 bzw. 590 308
Bei der Montage/Demontage der Ventile, der Elektronik und der Reifen sind die Hinweise, Vorgaben
und Montaganleitungen des Ventil-, Fahrzeug- und Sonderradherstellers unbedingt zu beachten!
B03 Die Sonderräder sind nicht zulässig an Fahrzeugen, die ausschließlich mit größeren und/oder
breiteren Serienrädern (mit Ausnahme von Felgen für M+S-Bereifung) ausgerüstet sind.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 03-1764-A10-V02
Prüfgegenstand PKW-Sonderrad 8,5x17H2 Typ B13 8517
Hersteller Brock Alloy Wheels GmbH
Seite 5 von 8
B60 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung der Sonderräder nicht
zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 360 mm an Achse1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3- türig und 5- türig).
G01 Es ist der Nachweis zu erbringen, daß die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der gesetzlich erlaubten Toleranzen (Paragraph 57 StVZO) liegt. Wird
die Anzeige angeglichen, sind die in den Fahrzeugpapieren eingetragenen Rad-Reifenkombinationen
auf Zulässigkeit zu überprüfen.
K27 An Achse 1 ist durch Nacharbeit der Befestigung des Kunststoffinnenkotflügels an der
Bördelkante eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K49 Eine vorschriftsmäßige Radabdeckung an Achse 1 ist durch Anbau von Teilen oder sonstige
geeignete Maßnahmen herzustellen.
K50 Eine vorschriftsmäßige Radabdeckung an Achse 2 ist durch Anbau von Teilen oder sonstige
geeignete Maßnahmen herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M57 Folgende Reifen wurden geprüft:
Hersteller Sommerprofiltyp(en) bzw. Geschw.Kat. Winterprofiltyp(en) bzw. Geschw.Kat.
Continental CSC, CSC2 TS790
Dunlop SP 9000 --
Goodyear Eagle GSD, F1 Eagle Ultra Grip GW3
Pirelli P Zero Asim., P Zero Dir.,P Zero Nero W210 Asim.
P5000, P6000, P7000 --
Semperit M 800, Direction-Sport --
Uniroyal RTT2, RainSport1 --
Es können auch andere Reifen der Reifengröße 215/45R17 verwendet werden, die gemäß
Bestätigung des Reifenherstellers auf 8,5 J x 17 H2 montierbar sind.
NBF Das Sonderrad ist nicht zulässig für gepanzerte bzw. beschußgeschützte
Fahrzeugausführungen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 03-1764-A10-V02
Prüfgegenstand PKW-Sonderrad 8,5x17H2 Typ B13 8517
Hersteller Brock Alloy Wheels GmbH
Seite 6 von 8
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R37 Diese Reifengröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig
ausschließlich mit größerer und/oder breiterer Bereifung ausgerüstet sind.
R70 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des
Reifenherstellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende
Tragfähigkeit bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen.
RDK Die Bezieher der Sonderräder sind darauf hinzuweisen, daß, wenn vorhanden, das
serienmäßige RDK- bzw. RDC-System (Elektronisches Reifendruck-Kontrollsystem) in Verbindung mit
den Sonderrädern ggf. nicht mehr funktionsfähig ist. Dieses System ist dann durch einen Fach-Händler
zu deaktivieren oder durch ein geeignetes Reifendruck-Kontrollsystem, wenn möglich, zu ersetzen.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 03-1764-A10-V02
Prüfgegenstand PKW-Sonderrad 8,5x17H2 Typ B13 8517
Hersteller Brock Alloy Wheels GmbH
Seite 7 von 8
V17 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 205/40R17 225/35R17
Nr. 2 205/45R17 235/40R17
Nr. 3 205/50R17 225/45R17, 235/45R17, 245/40R17, 255/40R17
Nr. 4 215/40R17 245/35R17
Nr. 5 215/45R17 225/45R17, 235/40R17, 245/40R17, 255/40R17
Nr. 6 215/50R17 235/45R17, 245/45R17, 275/40R17
Nr. 7 225/45R17 245/40R17, 255/40R17, 265/40R17
Nr. 8 225/50R17 245/45R17, 255/45R17
Nr. 9 225/55R17 245/50R17, 255/50R17
Nr. 10 235/40R17 265/35R17, 275/35R17
Nr. 11 235/45R17 255/40R17, 265/40R17
Nr. 12 235/50R17 255/45R17
Nr. 13 235/55R17 255/50R17
Nr. 14 245/40R17 255/40R17, 275/35R17
Nr. 15 245/45R17 265/40R17, 275/40R17
Nr. 16 255/45R17 285/40R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen - oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise gelten
achsweise.
Hinweise zum Sonderrad
entfällt
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder unter
Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten,
die die Begutachtungspunkte beeinflussen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 03-1764-A10-V02
Prüfgegenstand PKW-Sonderrad 8,5x17H2 Typ B13 8517
Hersteller Brock Alloy Wheels GmbH
Seite 8 von 8
Das Gutachten umfaßt Blatt 1 bis 8 und gilt für Sonderräder ab Herstellungsdatum Juni 2003.
Der Nachweis eines QM Systems gemäß Anlage XIX zu §19 StVZO liegt vor.
Prüflaboratorium Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH akkreditiert
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes. Bundesrepublik Deutschland unter der
DAR-Registrier-Nr.: KBA-P 00008-95
Lambsheim, 27.April 2006
Bohlander 00093907.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
