TEILEGUTACHTEN nach §19(3) StVZO
Nummer 09-8022-A10-V01
Prüfgegenstand PKW-Sonderrad 7 J x 16 H2 Typ AC 507
Fertiger/Zulieferer RVS Srl

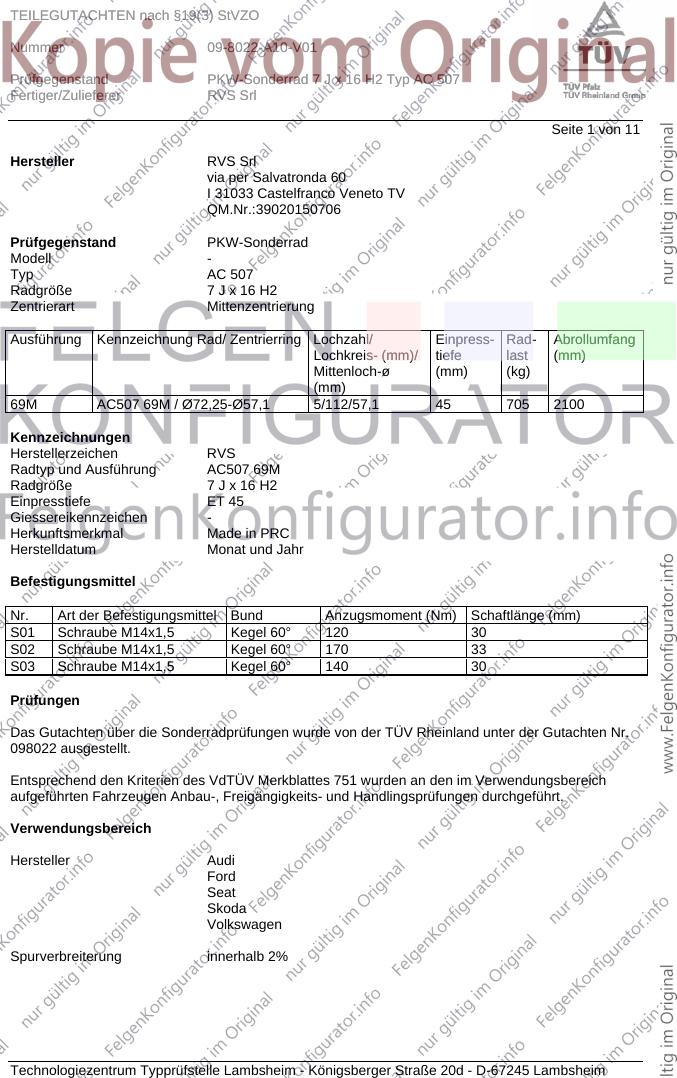

Seite 1 von 11
Hersteller RVS Srl
via per Salvatronda 60
I 31033 Castelfranco Veneto TV
QM.Nr.:39020150706
Prüfgegenstand PKW-Sonderrad
Modell -
Typ AC 507
Radgröße 7 J x 16 H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
69M AC507 69M / Ø72,25-Ø57,1 5/112/57,1 45 705 2100
Kennzeichnungen
Herstellerzeichen RVS
Radtyp und Ausführung AC507 69M
Radgröße 7 J x 16 H2
Einpresstiefe ET 45
Giessereikennzeichen -
Herkunftsmerkmal Made in PRC
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M14x1,5 Kegel 60° 120 30
S02 Schraube M14x1,5 Kegel 60° 170 33
S03 Schraube M14x1,5 Kegel 60° 140 30
Prüfungen
Das Gutachten über die Sonderradprüfungen wurde von der TÜV Rheinland unter der Gutachten Nr.
098022 ausgestellt.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 wurden an den im Verwendungsbereich
aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Ford
Seat
Skoda
Volkswagen
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 09-8022-A10-V01
Prüfgegenstand PKW-Sonderrad 7 J x 16 H2 Typ AC 507
Fertiger/Zulieferer RVS Srl

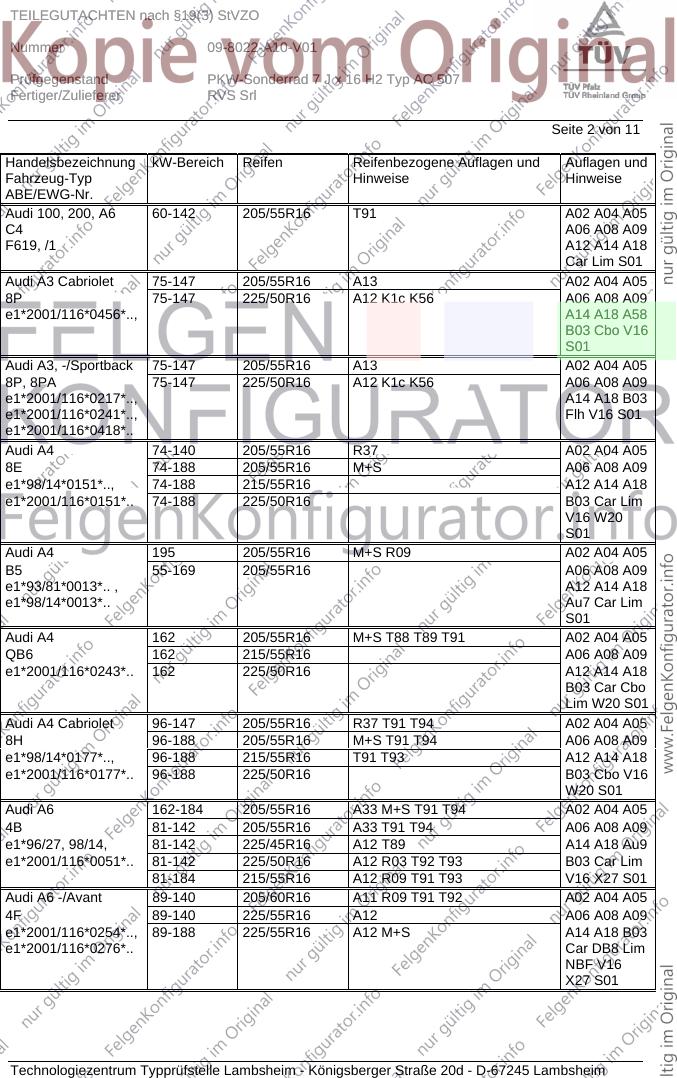

Seite 2 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi 100, 200, A6 60-142 205/55R16 T91 A02 A04 A05
C4 A06 A08 A09
F619, /1 A12 A14 A18
Car Lim S01
Audi A3 Cabriolet 75-147 205/55R16 A13 A02 A04 A05
8P 75-147 225/50R16 A12 K1c K56 A06 A08 A09
e1*2001/116*0456*.., A14 A18 A58
B03 Cbo V16
S01
Audi A3, -/Sportback 75-147 205/55R16 A13 A02 A04 A05
8P, 8PA 75-147 225/50R16 A12 K1c K56 A06 A08 A09
e1*2001/116*0217*.., A14 A18 B03
e1*2001/116*0241*.., Flh V16 S01
e1*2001/116*0418*..
Audi A4 74-140 205/55R16 R37 A02 A04 A05
8E 74-188 205/55R16 M+S A06 A08 A09
e1*98/14*0151*.., 74-188 215/55R16 A12 A14 A18
e1*2001/116*0151*.. 74-188 225/50R16 B03 Car Lim
V16 W20
S01
Audi A4 195 205/55R16 M+S R09 A02 A04 A05
B5 55-169 205/55R16 A06 A08 A09
e1*93/81*0013*.. , A12 A14 A18
e1*98/14*0013*.. Au7 Car Lim
S01
Audi A4 162 205/55R16 M+S T88 T89 T91 A02 A04 A05
QB6 162 215/55R16 A06 A08 A09
e1*2001/116*0243*.. 162 225/50R16 A12 A14 A18
B03 Car Cbo
Lim W20 S01
Audi A4 Cabriolet 96-147 205/55R16 R37 T91 T94 A02 A04 A05
8H 96-188 205/55R16 M+S T91 T94 A06 A08 A09
e1*98/14*0177*.., 96-188 215/55R16 T91 T93 A12 A14 A18
e1*2001/116*0177*.. 96-188 225/50R16 B03 Cbo V16
W20 S01
Audi A6 162-184 205/55R16 A33 M+S T91 T94 A02 A04 A05
4B 81-142 205/55R16 A33 T91 T94 A06 A08 A09
e1*96/27, 98/14, 81-142 225/45R16 A12 T89 A14 A18 Au9
e1*2001/116*0051*.. 81-142 225/50R16 A12 R03 T92 T93 B03 Car Lim
81-184 215/55R16 A12 R09 T91 T93 V16 X27 S01
Audi A6 -/Avant 89-140 205/60R16 A11 R09 T91 T92 A02 A04 A05
4F 89-140 225/55R16 A12 A06 A08 A09
e1*2001/116*0254*.., 89-188 225/55R16 A12 M+S A14 A18 B03
e1*2001/116*0276*.. Car DB8 Lim
NBF V16
X27 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 09-8022-A10-V01
Prüfgegenstand PKW-Sonderrad 7 J x 16 H2 Typ AC 507
Fertiger/Zulieferer RVS Srl

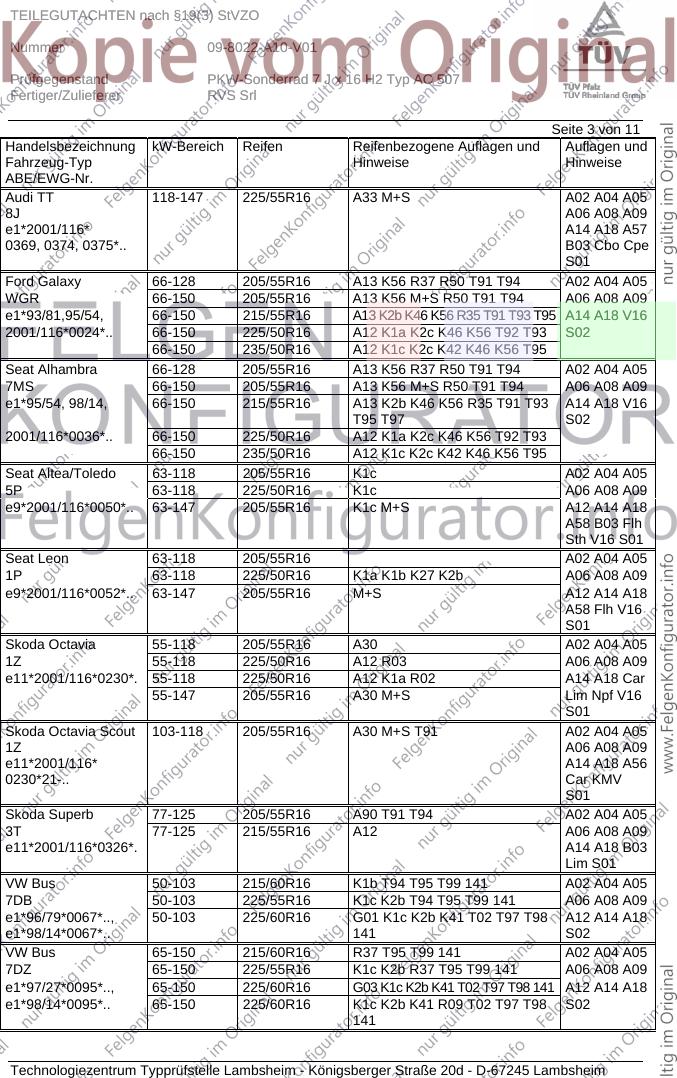

Seite 3 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi TT 118-147 225/55R16 A33 M+S A02 A04 A05
8J A06 A08 A09
e1*2001/116* A14 A18 A57
0369, 0374, 0375*.. B03 Cbo Cpe
S01
Ford Galaxy 66-128 205/55R16 A13 K56 R37 R50 T91 T94 A02 A04 A05
WGR 66-150 205/55R16 A13 K56 M+S R50 T91 T94 A06 A08 A09
e1*93/81,95/54, 66-150 215/55R16 A13 K2b K46 K56 R35 T91 T93 T95 A14 A18 V16
2001/116*0024*.. 66-150 225/50R16 A12 K1a K2c K46 K56 T92 T93 S02
66-150 235/50R16 A12 K1c K2c K42 K46 K56 T95
Seat Alhambra 66-128 205/55R16 A13 K56 R37 R50 T91 T94 A02 A04 A05
7MS 66-150 205/55R16 A13 K56 M+S R50 T91 T94 A06 A08 A09
e1*95/54, 98/14, 66-150 215/55R16 A13 K2b K46 K56 R35 T91 T93 A14 A18 V16
T95 T97 S02
2001/116*0036*.. 66-150 225/50R16 A12 K1a K2c K46 K56 T92 T93
66-150 235/50R16 A12 K1c K2c K42 K46 K56 T95
Seat Altea/Toledo 63-118 205/55R16 K1c A02 A04 A05
5P 63-118 225/50R16 K1c A06 A08 A09
e9*2001/116*0050*.. 63-147 205/55R16 K1c M+S A12 A14 A18
A58 B03 Flh
Sth V16 S01
Seat Leon 63-118 205/55R16 A02 A04 A05
1P 63-118 225/50R16 K1a K1b K27 K2b A06 A08 A09
e9*2001/116*0052*.. 63-147 205/55R16 M+S A12 A14 A18
A58 Flh V16
S01
Skoda Octavia 55-118 205/55R16 A30 A02 A04 A05
1Z 55-118 225/50R16 A12 R03 A06 A08 A09
e11*2001/116*0230*. 55-118 225/50R16 A12 K1a R02 A14 A18 Car
55-147 205/55R16 A30 M+S Lim Npf V16
S01
Skoda Octavia Scout 103-118 205/55R16 A30 M+S T91 A02 A04 A05
1Z A06 A08 A09
e11*2001/116* A14 A18 A56
0230*21-.. Car KMV
S01
Skoda Superb 77-125 205/55R16 A90 T91 T94 A02 A04 A05
3T 77-125 215/55R16 A12 A06 A08 A09
e11*2001/116*0326*. A14 A18 B03
Lim S01
VW Bus 50-103 215/60R16 K1b T94 T95 T99 141 A02 A04 A05
7DB 50-103 225/55R16 K1c K2b T94 T95 T99 141 A06 A08 A09
e1*96/79*0067*.., 50-103 225/60R16 G01 K1c K2b K41 T02 T97 T98 A12 A14 A18
e1*98/14*0067*.. 141 S02
VW Bus 65-150 215/60R16 R37 T95 T99 141 A02 A04 A05
7DZ 65-150 225/55R16 K1c K2b R37 T95 T99 141 A06 A08 A09
e1*97/27*0095*.., 65-150 225/60R16 G03 K1c K2b K41 T02 T97 T98 141 A12 A14 A18
e1*98/14*0095*.. 65-150 225/60R16 K1c K2b K41 R09 T02 T97 T98 S02
141
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 09-8022-A10-V01
Prüfgegenstand PKW-Sonderrad 7 J x 16 H2 Typ AC 507
Fertiger/Zulieferer RVS Srl

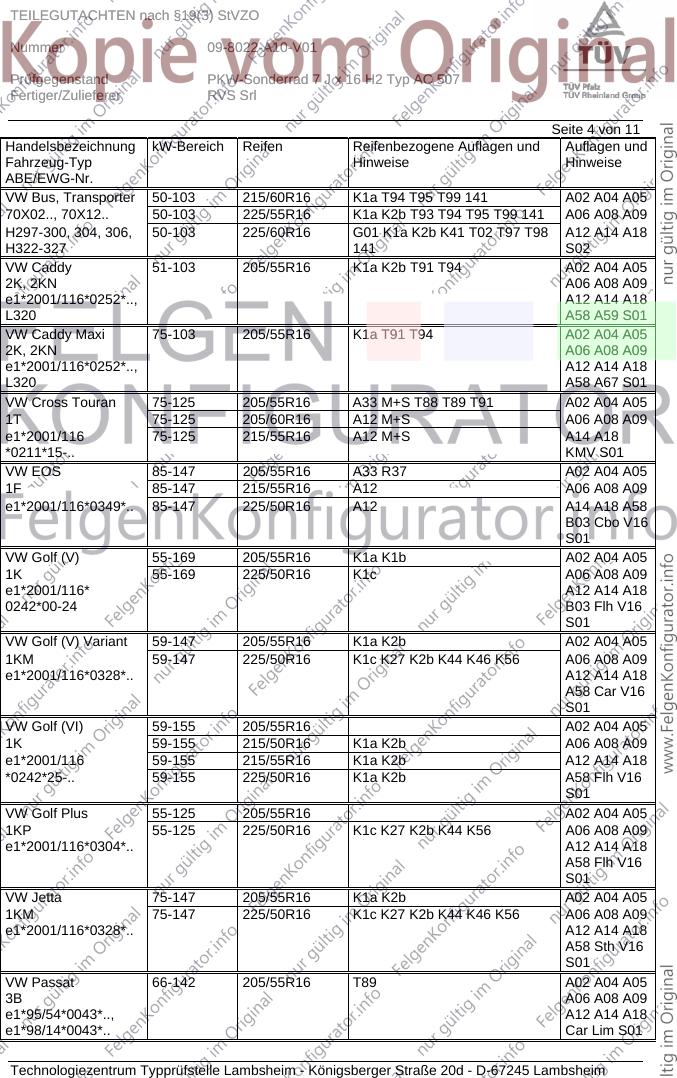

Seite 4 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Bus, Transporter 50-103 215/60R16 K1a T94 T95 T99 141 A02 A04 A05
70X02.., 70X12.. 50-103 225/55R16 K1a K2b T93 T94 T95 T99 141 A06 A08 A09
H297-300, 304, 306, 50-103 225/60R16 G01 K1a K2b K41 T02 T97 T98 A12 A14 A18
H322-327 141 S02
VW Caddy 51-103 205/55R16 K1a K2b T91 T94 A02 A04 A05
2K, 2KN A06 A08 A09
e1*2001/116*0252*.., A12 A14 A18
L320 A58 A59 S01
VW Caddy Maxi 75-103 205/55R16 K1a T91 T94 A02 A04 A05
2K, 2KN A06 A08 A09
e1*2001/116*0252*.., A12 A14 A18
L320 A58 A67 S01
VW Cross Touran 75-125 205/55R16 A33 M+S T88 T89 T91 A02 A04 A05
1T 75-125 205/60R16 A12 M+S A06 A08 A09
e1*2001/116 75-125 215/55R16 A12 M+S A14 A18
*0211*15-.. KMV S01
VW EOS 85-147 205/55R16 A33 R37 A02 A04 A05
1F 85-147 215/55R16 A12 A06 A08 A09
e1*2001/116*0349*.. 85-147 225/50R16 A12 A14 A18 A58
B03 Cbo V16
S01
VW Golf (V) 55-169 205/55R16 K1a K1b A02 A04 A05
1K 55-169 225/50R16 K1c A06 A08 A09
e1*2001/116* A12 A14 A18
0242*00-24 B03 Flh V16
S01
VW Golf (V) Variant 59-147 205/55R16 K1a K2b A02 A04 A05
1KM 59-147 225/50R16 K1c K27 K2b K44 K46 K56 A06 A08 A09
e1*2001/116*0328*.. A12 A14 A18
A58 Car V16
S01
VW Golf (VI) 59-155 205/55R16 A02 A04 A05
1K 59-155 215/50R16 K1a K2b A06 A08 A09
e1*2001/116 59-155 215/55R16 K1a K2b A12 A14 A18
*0242*25-.. 59-155 225/50R16 K1a K2b A58 Flh V16
S01
VW Golf Plus 55-125 205/55R16 A02 A04 A05
1KP 55-125 225/50R16 K1c K27 K2b K44 K56 A06 A08 A09
e1*2001/116*0304*.. A12 A14 A18
A58 Flh V16
S01
VW Jetta 75-147 205/55R16 K1a K2b A02 A04 A05
1KM 75-147 225/50R16 K1c K27 K2b K44 K46 K56 A06 A08 A09
e1*2001/116*0328*.. A12 A14 A18
A58 Sth V16
S01
VW Passat 66-142 205/55R16 T89 A02 A04 A05
3B A06 A08 A09
e1*95/54*0043*.., A12 A14 A18
e1*98/14*0043*.. Car Lim S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

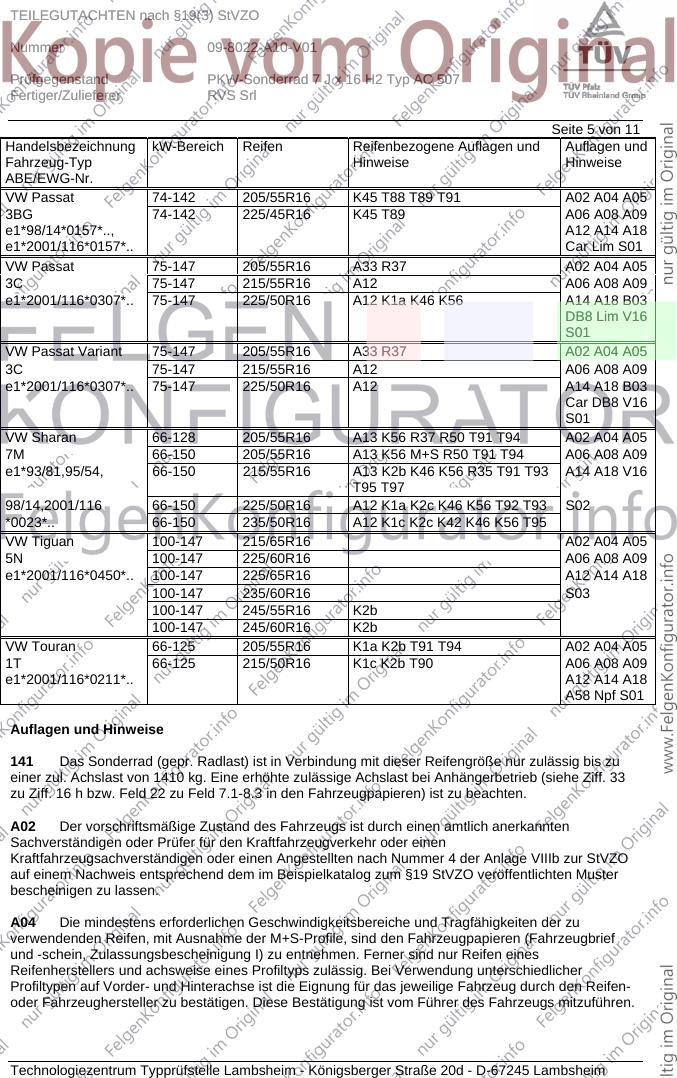

TEILEGUTACHTEN nach §19(3) StVZO
Nummer 09-8022-A10-V01
Prüfgegenstand PKW-Sonderrad 7 J x 16 H2 Typ AC 507
Fertiger/Zulieferer RVS Srl
Seite 5 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Passat 74-142 205/55R16 K45 T88 T89 T91 A02 A04 A05
3BG 74-142 225/45R16 K45 T89 A06 A08 A09
e1*98/14*0157*.., A12 A14 A18
e1*2001/116*0157*.. Car Lim S01
VW Passat 75-147 205/55R16 A33 R37 A02 A04 A05
3C 75-147 215/55R16 A12 A06 A08 A09
e1*2001/116*0307*.. 75-147 225/50R16 A12 K1a K46 K56 A14 A18 B03
DB8 Lim V16
S01
VW Passat Variant 75-147 205/55R16 A33 R37 A02 A04 A05
3C 75-147 215/55R16 A12 A06 A08 A09
e1*2001/116*0307*.. 75-147 225/50R16 A12 A14 A18 B03
Car DB8 V16
S01
VW Sharan 66-128 205/55R16 A13 K56 R37 R50 T91 T94 A02 A04 A05
7M 66-150 205/55R16 A13 K56 M+S R50 T91 T94 A06 A08 A09
e1*93/81,95/54, 66-150 215/55R16 A13 K2b K46 K56 R35 T91 T93 A14 A18 V16
T95 T97
98/14,2001/116 66-150 225/50R16 A12 K1a K2c K46 K56 T92 T93 S02
*0023*.. 66-150 235/50R16 A12 K1c K2c K42 K46 K56 T95
VW Tiguan 100-147 215/65R16 A02 A04 A05
5N 100-147 225/60R16 A06 A08 A09
e1*2001/116*0450*.. 100-147 225/65R16 A12 A14 A18
100-147 235/60R16 S03
100-147 245/55R16 K2b
100-147 245/60R16 K2b
VW Touran 66-125 205/55R16 K1a K2b T91 T94 A02 A04 A05
1T 66-125 215/50R16 K1c K2b T90 A06 A08 A09
e1*2001/116*0211*.. A12 A14 A18
A58 Npf S01
Auflagen und Hinweise
141 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1410 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A02 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief
und -schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines
Reifenherstellers und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher
Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen-
oder Fahrzeughersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 09-8022-A10-V01
Prüfgegenstand PKW-Sonderrad 7 J x 16 H2 Typ AC 507
Fertiger/Zulieferer RVS Srl

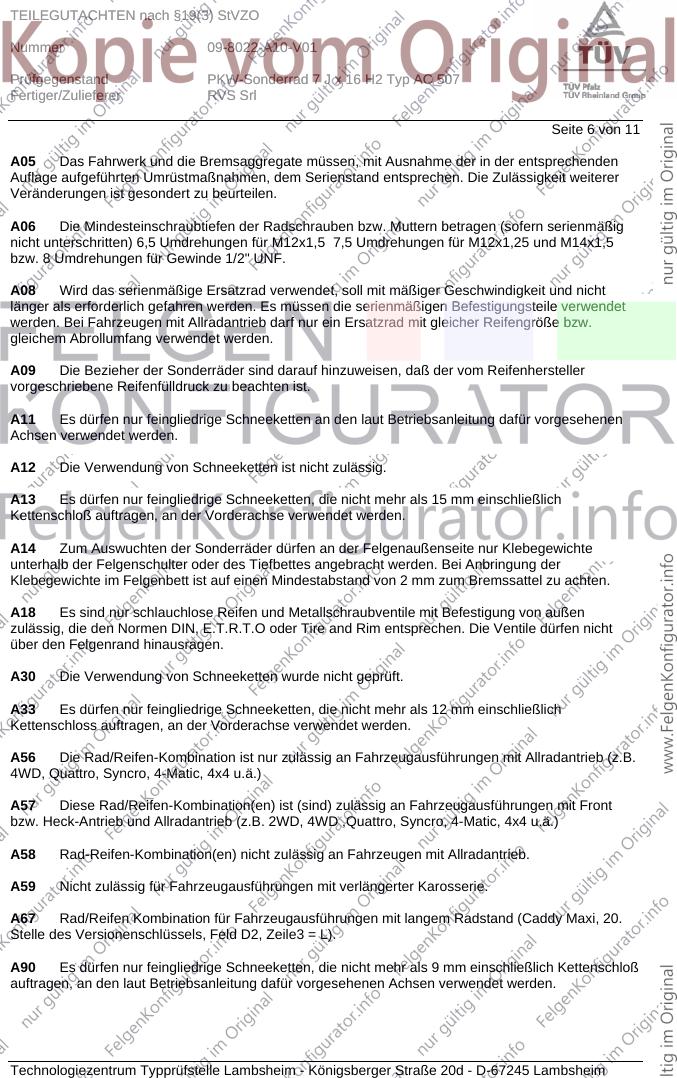

Seite 6 von 11
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A06 Die Mindesteinschraubtiefen der Radschrauben bzw. Muttern betragen (sofern serienmäßig
nicht unterschritten) 6,5 Umdrehungen für M12x1,5 7,5 Umdrehungen für M12x1,25 und M14x1,5
bzw. 8 Umdrehungen für Gewinde 1/2" UNF.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, daß der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A11 Es dürfen nur feingliedrige Schneeketten an den laut Betriebsanleitung dafür vorgesehenen
Achsen verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloß auftragen, an der Vorderachse verwendet werden.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der
Klebegewichte im Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A18 Es sind nur schlauchlose Reifen und Metallschraubventile mit Befestigung von außen
zulässig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Die Ventile dürfen nicht
über den Felgenrand hinausragen.
A30 Die Verwendung von Schneeketten wurde nicht geprüft.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u.ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD ,Quattro, Syncro, 4-Matic, 4x4 u.ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A59 Nicht zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A67 Rad/Reifen Kombination für Fahrzeugausführungen mit langem Radstand (Caddy Maxi, 20.
Stelle des Versionenschlüssels, Feld D2, Zeile3 = L).
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich Kettenschloß
auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 09-8022-A10-V01
Prüfgegenstand PKW-Sonderrad 7 J x 16 H2 Typ AC 507
Fertiger/Zulieferer RVS Srl

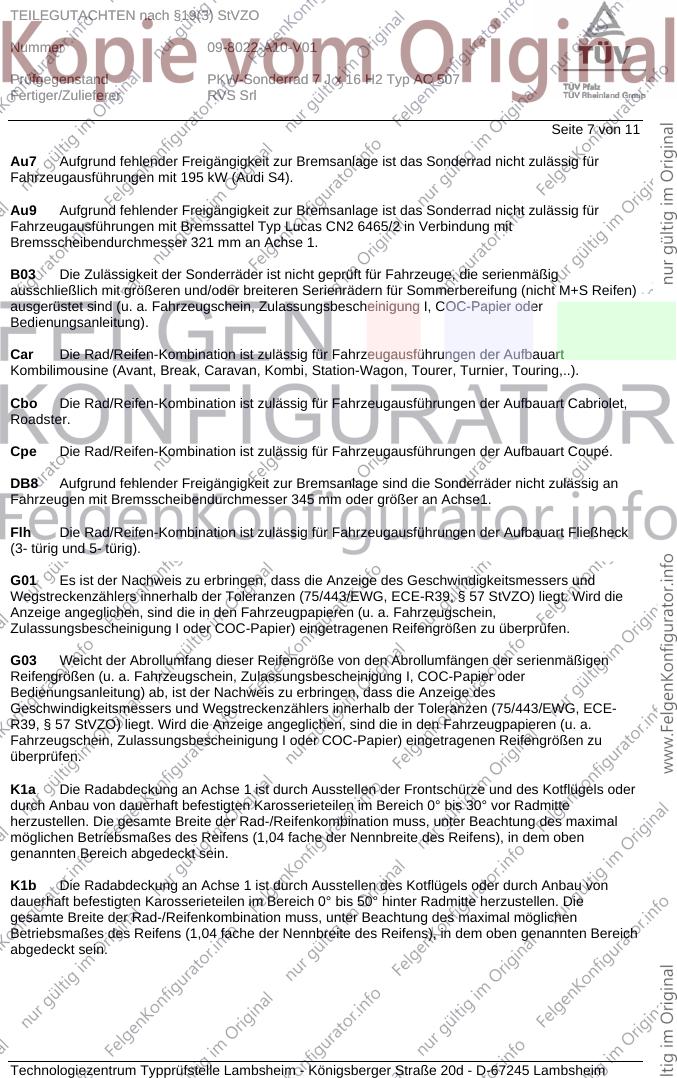

Seite 7 von 11
Au7 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist das Sonderrad nicht zulässig für
Fahrzeugausführungen mit 195 kW (Audi S4).
Au9 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist das Sonderrad nicht zulässig für
Fahrzeugausführungen mit Bremssattel Typ Lucas CN2 6465/2 in Verbindung mit
Bremsscheibendurchmesser 321 mm an Achse 1.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
DB8 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 345 mm oder größer an Achse1.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3- türig und 5- türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G03 Weicht der Abrollumfang dieser Reifengröße von den Abrollumfängen der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) ab, ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich
abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 09-8022-A10-V01
Prüfgegenstand PKW-Sonderrad 7 J x 16 H2 Typ AC 507
Fertiger/Zulieferer RVS Srl

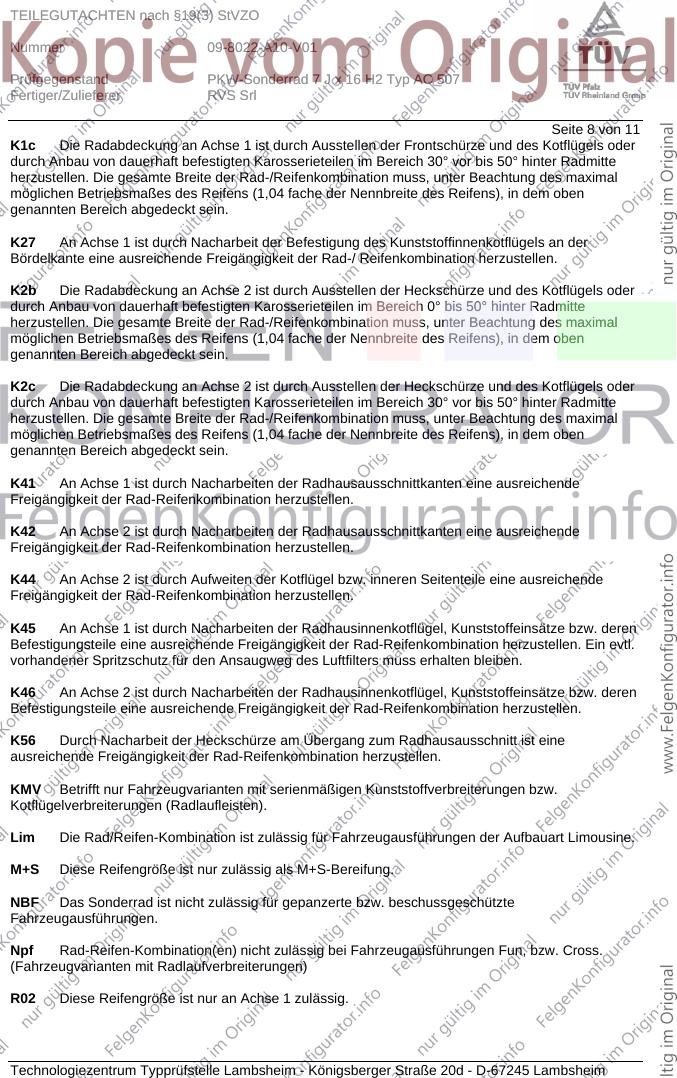

Seite 8 von 11
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K27 An Achse 1 ist durch Nacharbeit der Befestigung des Kunststoffinnenkotflügels an der
Bördelkante eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NBF Das Sonderrad ist nicht zulässig für gepanzerte bzw. beschussgeschützte
Fahrzeugausführungen.
Npf Rad-Reifen-Kombination(en) nicht zulässig bei Fahrzeugausführungen Fun, bzw. Cross.
(Fahrzeugvarianten mit Radlaufverbreiterungen)
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 09-8022-A10-V01
Prüfgegenstand PKW-Sonderrad 7 J x 16 H2 Typ AC 507
Fertiger/Zulieferer RVS Srl

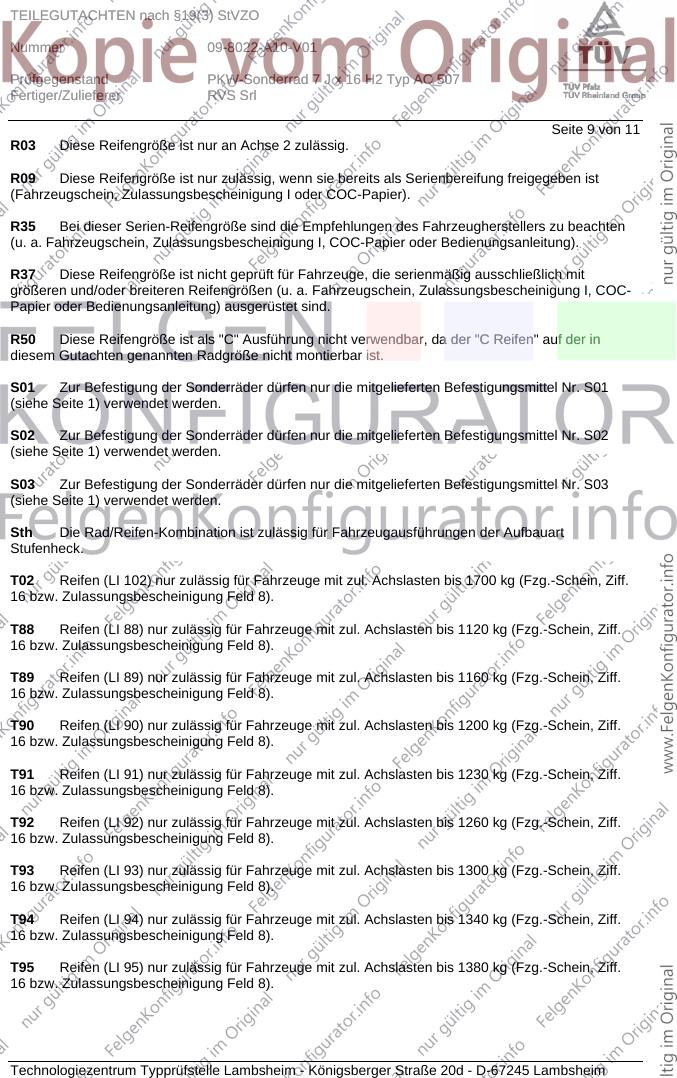

Seite 9 von 11
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R50 Diese Reifengröße ist als "C" Ausführung nicht verwendbar, da der "C Reifen" auf der in
diesem Gutachten genannten Radgröße nicht montierbar ist.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Stufenheck.
T02 Reifen (LI 102) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1700 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 09-8022-A10-V01
Prüfgegenstand PKW-Sonderrad 7 J x 16 H2 Typ AC 507
Fertiger/Zulieferer RVS Srl

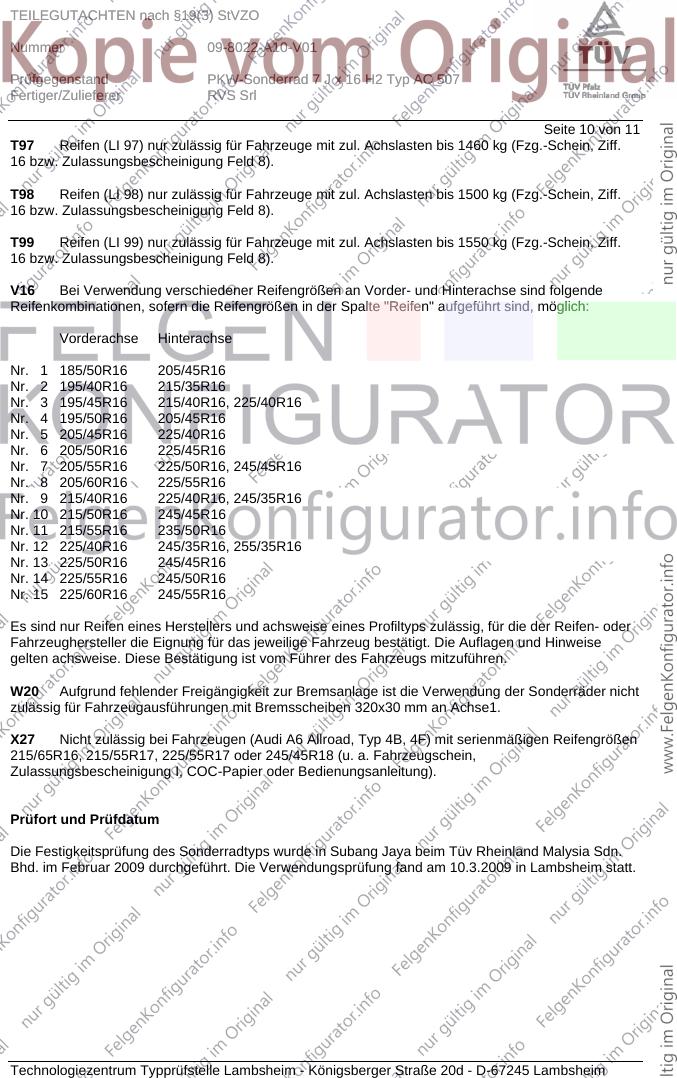

Seite 10 von 11
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
V16 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 185/50R16 205/45R16
Nr. 2 195/40R16 215/35R16
Nr. 3 195/45R16 215/40R16, 225/40R16
Nr. 4 195/50R16 205/45R16
Nr. 5 205/45R16 225/40R16
Nr. 6 205/50R16 225/45R16
Nr. 7 205/55R16 225/50R16, 245/45R16
Nr. 8 205/60R16 225/55R16
Nr. 9 215/40R16 225/40R16, 245/35R16
Nr. 10 215/50R16 245/45R16
Nr. 11 215/55R16 235/50R16
Nr. 12 225/40R16 245/35R16, 255/35R16
Nr. 13 225/50R16 245/45R16
Nr. 14 225/55R16 245/50R16
Nr. 15 225/60R16 245/55R16
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
W20 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung der Sonderräder nicht
zulässig für Fahrzeugausführungen mit Bremsscheiben 320x30 mm an Achse1.
X27 Nicht zulässig bei Fahrzeugen (Audi A6 Allroad, Typ 4B, 4F) mit serienmäßigen Reifengrößen
215/65R16, 215/55R17, 225/55R17 oder 245/45R18 (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in Subang Jaya beim Tüv Rheinland Malysia Sdn.
Bhd. im Februar 2009 durchgeführt. Die Verwendungsprüfung fand am 10.3.2009 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 09-8022-A10-V01
Prüfgegenstand PKW-Sonderrad 7 J x 16 H2 Typ AC 507
Fertiger/Zulieferer RVS Srl

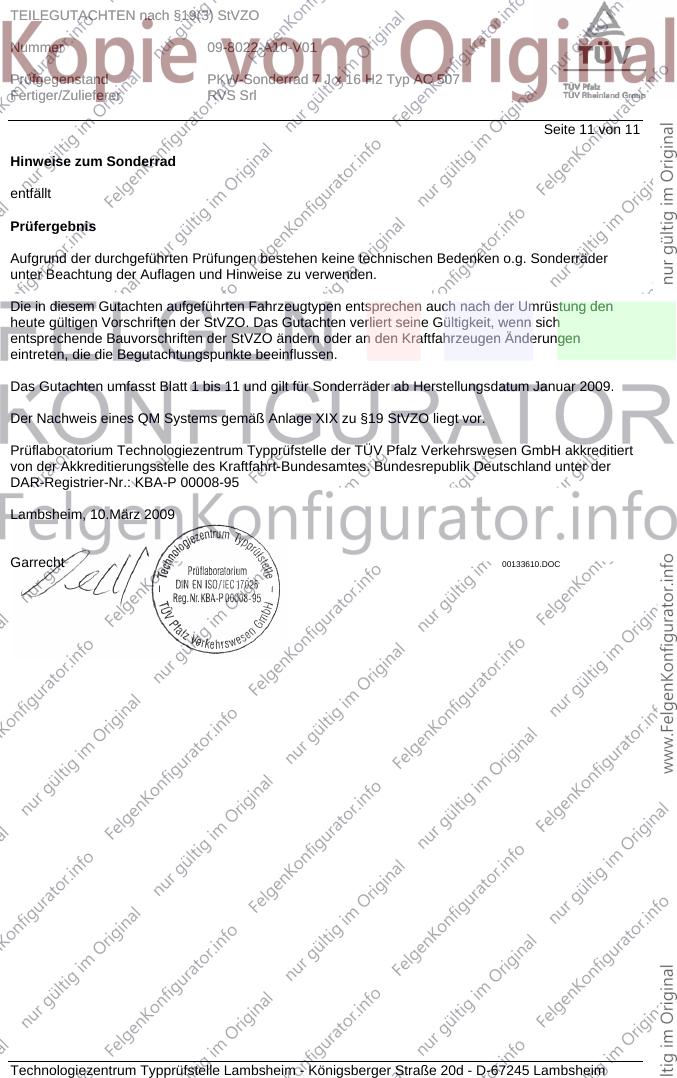

Seite 11 von 11
Hinweise zum Sonderrad
entfällt
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 11 und gilt für Sonderräder ab Herstellungsdatum Januar 2009.
Der Nachweis eines QM Systems gemäß Anlage XIX zu §19 StVZO liegt vor.
Prüflaboratorium Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH akkreditiert
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes. Bundesrepublik Deutschland unter der
DAR-Registrier-Nr.: KBA-P 00008-95
Lambsheim, 10.März 2009
Garrecht 00133610.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
