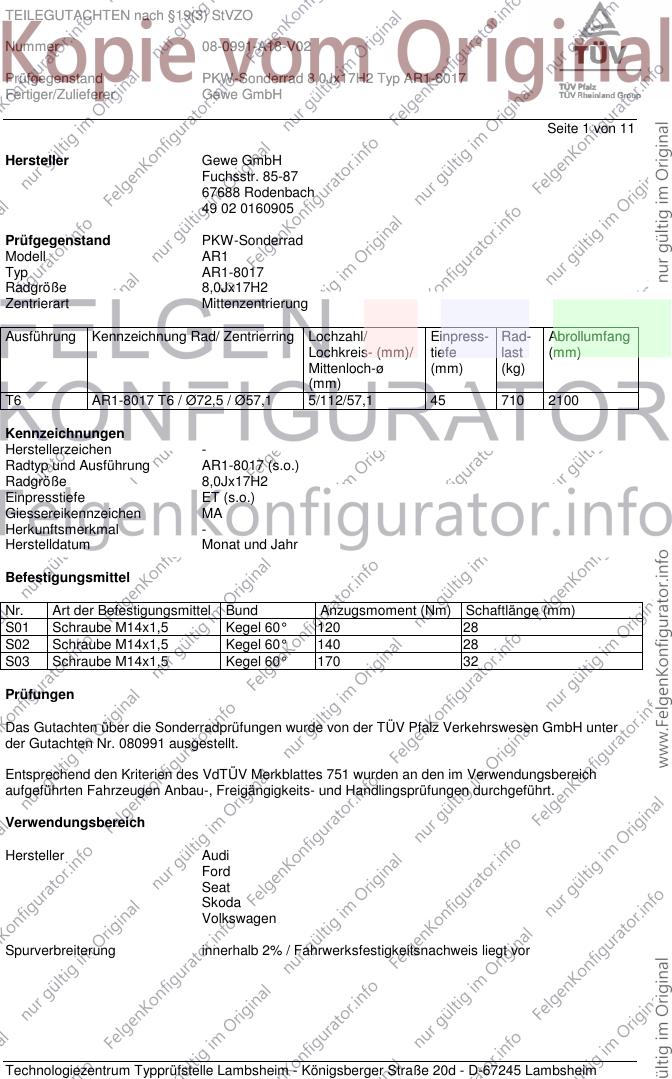

TEILEGUTACHTEN nach §19(3) StVZO
Nummer 08-0991-A18-V02
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ AR1-8017
Fertiger/Zulieferer Gewe GmbH
Seite 1 von 11
Hersteller Gewe GmbH
Fuchsstr. 85-87
67688 Rodenbach
49 02 0160905
Prüfgegenstand PKW-Sonderrad
Modell AR1
Typ AR1-8017
Radgröße 8,0Jx17H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
T6 AR1-8017 T6 / Ø72,5 / Ø57,1 5/112/57,1 45 710 2100
Kennzeichnungen
Herstellerzeichen -
Radtyp und Ausführung AR1-8017 (s.o.)
Radgröße 8,0Jx17H2
Einpresstiefe ET (s.o.)
Giessereikennzeichen MA
Herkunftsmerkmal -
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M14x1,5 Kegel 60° 120 28
S02 Schraube M14x1,5 Kegel 60° 140 28
S03 Schraube M14x1,5 Kegel 60° 170 32
Prüfungen
Das Gutachten über die Sonderradprüfungen wurde von der TÜV Pfalz Verkehrswesen GmbH unter
der Gutachten Nr. 080991 ausgestellt.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 wurden an den im Verwendungsbereich
aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Ford
Seat
Skoda
Volkswagen
Spurverbreiterung innerhalb 2% / Fahrwerksfestigkeitsnachweis liegt vor
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 08-0991-A18-V02
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ AR1-8017
Fertiger/Zulieferer Gewe GmbH
Seite 2 von 11

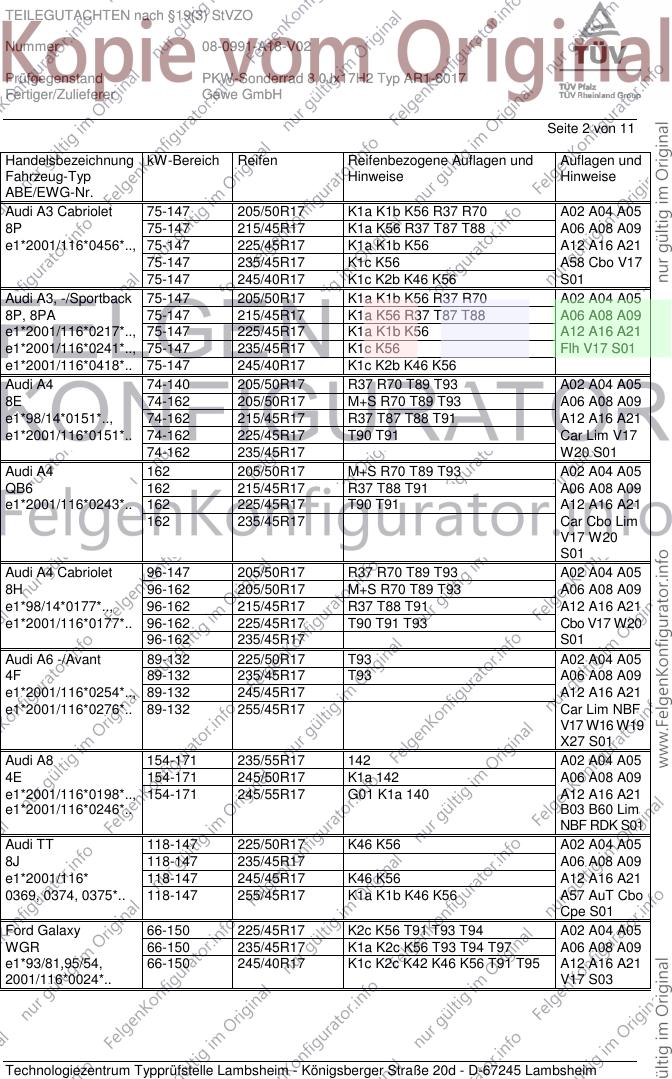

Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A3 Cabriolet 75-147 205/50R17 K1a K1b K56 R37 R70 A02 A04 A05
8P 75-147 215/45R17 K1a K56 R37 T87 T88 A06 A08 A09
e1*2001/116*0456*.., 75-147 225/45R17 K1a K1b K56 A12 A16 A21
75-147 235/45R17 K1c K56 A58 Cbo V17
75-147 245/40R17 K1c K2b K46 K56 S01
Audi A3, -/Sportback 75-147 205/50R17 K1a K1b K56 R37 R70 A02 A04 A05
8P, 8PA 75-147 215/45R17 K1a K56 R37 T87 T88 A06 A08 A09
e1*2001/116*0217*.., 75-147 225/45R17 K1a K1b K56 A12 A16 A21
e1*2001/116*0241*.., 75-147 235/45R17 K1c K56 Flh V17 S01
e1*2001/116*0418*.. 75-147 245/40R17 K1c K2b K46 K56
Audi A4 74-140 205/50R17 R37 R70 T89 T93 A02 A04 A05
8E 74-162 205/50R17 M+S R70 T89 T93 A06 A08 A09
e1*98/14*0151*.., 74-162 215/45R17 R37 T87 T88 T91 A12 A16 A21
e1*2001/116*0151*.. 74-162 225/45R17 T90 T91 Car Lim V17
74-162 235/45R17 W20 S01
Audi A4 162 205/50R17 M+S R70 T89 T93 A02 A04 A05
QB6 162 215/45R17 R37 T88 T91 A06 A08 A09
e1*2001/116*0243*.. 162 225/45R17 T90 T91 A12 A16 A21
162 235/45R17 Car Cbo Lim
V17 W20
S01
Audi A4 Cabriolet 96-147 205/50R17 R37 R70 T89 T93 A02 A04 A05
8H 96-162 205/50R17 M+S R70 T89 T93 A06 A08 A09
e1*98/14*0177*.., 96-162 215/45R17 R37 T88 T91 A12 A16 A21
e1*2001/116*0177*.. 96-162 225/45R17 T90 T91 T93 Cbo V17 W20
96-162 235/45R17 S01
Audi A6 -/Avant 89-132 225/50R17 T93 A02 A04 A05
4F 89-132 235/45R17 T93 A06 A08 A09
e1*2001/116*0254*.., 89-132 245/45R17 A12 A16 A21
e1*2001/116*0276*.. 89-132 255/45R17 Car Lim NBF
V17 W16 W19
X27 S01
Audi A8 154-171 235/55R17 142 A02 A04 A05
4E 154-171 245/50R17 K1a 142 A06 A08 A09
e1*2001/116*0198*.., 154-171 245/55R17 G01 K1a 140 A12 A16 A21
e1*2001/116*0246*.. B03 B60 Lim
NBF RDK S01
Audi TT 118-147 225/50R17 K46 K56 A02 A04 A05
8J 118-147 235/45R17 A06 A08 A09
e1*2001/116* 118-147 245/45R17 K46 K56 A12 A16 A21
0369, 0374, 0375*.. 118-147 255/45R17 K1a K1b K46 K56 A57 AuT Cbo
Cpe S01
Ford Galaxy 66-150 225/45R17 K2c K56 T91 T93 T94 A02 A04 A05
WGR 66-150 235/45R17 K1a K2c K56 T93 T94 T97 A06 A08 A09
e1*93/81,95/54, 66-150 245/40R17 K1c K2c K42 K46 K56 T91 T95 A12 A16 A21
2001/116*0024*.. V17 S03
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 08-0991-A18-V02
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ AR1-8017
Fertiger/Zulieferer Gewe GmbH
Seite 3 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Seat Alhambra 66-150 225/45R17 K2c K56 T91 T93 T94 A02 A04 A05
7MS 66-150 235/45R17 K1a K2c K56 T93 T94 T97 A06 A08 A09
e1*95/54, 98/14, 66-150 245/40R17 K1c K2c K42 K46 K56 T91 T95 A12 A16 A21
2001/116*0036*.. V17 S03
Seat Altea/Toledo 63-118 205/50R17 K1c R37 R70 A02 A04 A05
5P 63-118 215/45R17 K1c R37 T87 T88 A06 A08 A09
e9*2001/116*0050*.. 63-147 205/50R17 K1c M+S R70 A12 A16 A21
63-147 215/45R17 K1c M+S T87 T88 A58 Flh Sth
63-147 225/45R17 K1c V17 S01
Seat Leon 63-155 205/50R17 K1a K2b R37 R70 A02 A04 A05
1P 63-155 215/45R17 R37 T87 T88 A06 A08 A09
e9*2001/116*0052*.. 63-155 225/45R17 K1a K2b A12 A16 A21
A58 B03 DB8
Flh V17 S01
Skoda Octavia 55-118 205/50R17 K1a R37 R70 T89 T93 A02 A04 A05
1Z 55-118 215/45R17 R37 T88 T91 A06 A08 A09
e11*2001/116*0230*. 55-147 205/50R17 K1a M+S R70 A12 A16 A21
55-147 215/45R17 M+S T91 Car Lim Npf
55-147 225/45R17 K1a T90 T91 V17 S01
55-147 235/40R17 A58 K1a T90 T94
Skoda Octavia Scout 103-118 225/50R17 K1c K56 A02 A04 A05
1Z 103-118 235/45R17 K1c A06 A08 A09
e11*2001/116* 103-118 245/45R17 K1c K56 A12 A16 A21
0230*21-.. A56 Car KMV
S01
Skoda Superb 77-125 205/50R17 R70 T93 A02 A04 A05
3T 77-125 205/50R17 M+S R70 T93 A06 A08 A09
e11*2001/116*0326*. 77-125 225/45R17 T94 A12 A16 A21
77-125 235/45R17 K1a K2b K56 DB8 Lim V17
S01
Skoda Yeti 77-125 225/45R17 T90 T91 T93 A02 A04 A05
5L 77-125 225/50R17 K1b A06 A08 A09
e11*2007/46*0010*.., 77-125 235/45R17 A12 A16 A21
e11*2007/46*0034*.. 77-125 245/45R17 K1b A57 S01
VW Bus 50-103 225/55R17 G01 K1c K2b K41 K42 T01 T97 A02 A04 A05
142
7DB 50-103 235/45R17 K1c K2b K42 R70 T94 T97 142 A06 A08 A09
e1*96/79*0067*.., 50-103 235/50R17 K1c K2b K41 K42 T00 T96 142 A12 A16 A21
e1*98/14*0067*.. 50-103 245/45R17 K1c K2b K41 K42 T95 T99 142 K34 V17 S03
50-103 255/45R17 K2b K42 R03 T02 T98 142
VW Bus 65-150 225/55R17 G67 K41 T97 142 A02 A04 A05
7DZ 65-150 235/45R17 T94 T97 142 A06 A08 A09
e1*97/27*0095*.., 65-150 235/50R17 T00 T96 142 A12 A16 A21
e1*98/14*0095*.. 65-150 245/45R17 K1c K2b K41 K42 T95 T99 142 K34 V17 S03
65-150 255/45R17 K2b K42 K44 R03 T02 T97 T98
142
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 08-0991-A18-V02
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ AR1-8017
Fertiger/Zulieferer Gewe GmbH
Seite 4 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.

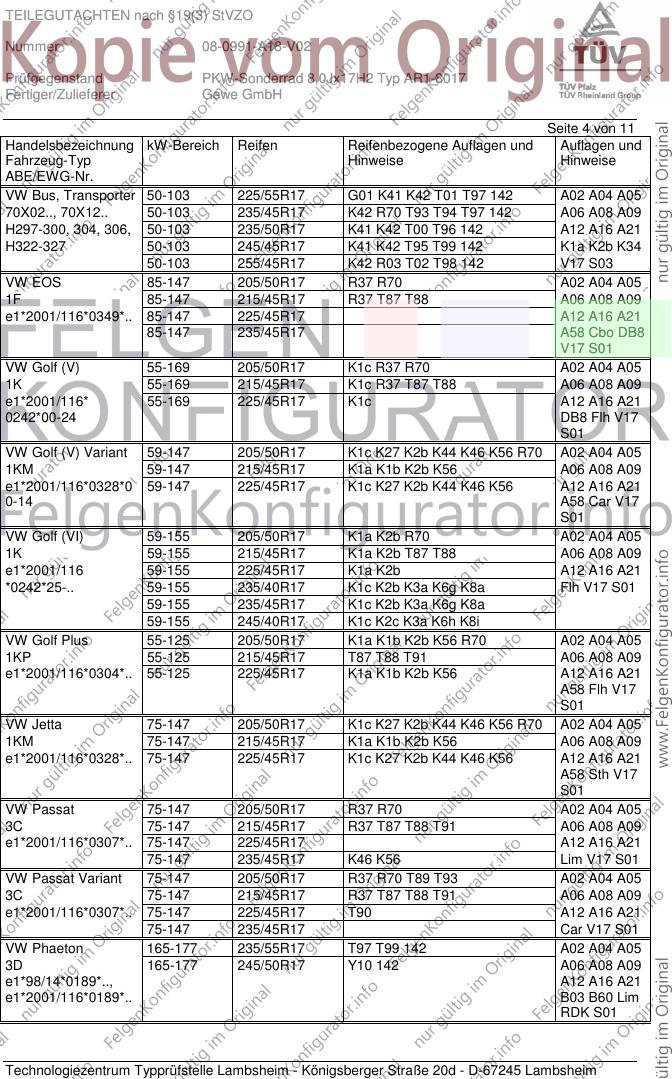

VW Bus, Transporter 50-103 225/55R17 G01 K41 K42 T01 T97 142 A02 A04 A05
70X02.., 70X12.. 50-103 235/45R17 K42 R70 T93 T94 T97 142 A06 A08 A09
H297-300, 304, 306, 50-103 235/50R17 K41 K42 T00 T96 142 A12 A16 A21
H322-327 50-103 245/45R17 K41 K42 T95 T99 142 K1a K2b K34
50-103 255/45R17 K42 R03 T02 T98 142 V17 S03
VW EOS 85-147 205/50R17 R37 R70 A02 A04 A05
1F 85-147 215/45R17 R37 T87 T88 A06 A08 A09
e1*2001/116*0349*.. 85-147 225/45R17 A12 A16 A21
85-147 235/45R17 A58 Cbo DB8
V17 S01
VW Golf (V) 55-169 205/50R17 K1c R37 R70 A02 A04 A05
1K 55-169 215/45R17 K1c R37 T87 T88 A06 A08 A09
e1*2001/116* 55-169 225/45R17 K1c A12 A16 A21
0242*00-24 DB8 Flh V17
S01
VW Golf (V) Variant 59-147 205/50R17 K1c K27 K2b K44 K46 K56 R70 A02 A04 A05
1KM 59-147 215/45R17 K1a K1b K2b K56 A06 A08 A09
e1*2001/116*0328*0 59-147 225/45R17 K1c K27 K2b K44 K46 K56 A12 A16 A21
0-14 A58 Car V17
S01
VW Golf (VI) 59-155 205/50R17 K1a K2b R70 A02 A04 A05
1K 59-155 215/45R17 K1a K2b T87 T88 A06 A08 A09
e1*2001/116 59-155 225/45R17 K1a K2b A12 A16 A21
*0242*25-.. 59-155 235/40R17 K1c K2b K3a K6g K8a Flh V17 S01
59-155 235/45R17 K1c K2b K3a K6g K8a
59-155 245/40R17 K1c K2c K3a K6h K8i
VW Golf Plus 55-125 205/50R17 K1a K1b K2b K56 R70 A02 A04 A05
1KP 55-125 215/45R17 T87 T88 T91 A06 A08 A09
e1*2001/116*0304*.. 55-125 225/45R17 K1a K1b K2b K56 A12 A16 A21
A58 Flh V17
S01
VW Jetta 75-147 205/50R17 K1c K27 K2b K44 K46 K56 R70 A02 A04 A05
1KM 75-147 215/45R17 K1a K1b K2b K56 A06 A08 A09
e1*2001/116*0328*.. 75-147 225/45R17 K1c K27 K2b K44 K46 K56 A12 A16 A21
A58 Sth V17
S01
VW Passat 75-147 205/50R17 R37 R70 A02 A04 A05
3C 75-147 215/45R17 R37 T87 T88 T91 A06 A08 A09
e1*2001/116*0307*.. 75-147 225/45R17 A12 A16 A21
75-147 235/45R17 K46 K56 Lim V17 S01
VW Passat Variant 75-147 205/50R17 R37 R70 T89 T93 A02 A04 A05
3C 75-147 215/45R17 R37 T87 T88 T91 A06 A08 A09
e1*2001/116*0307*.. 75-147 225/45R17 T90 A12 A16 A21
75-147 235/45R17 Car V17 S01
VW Phaeton 165-177 235/55R17 T97 T99 142 A02 A04 A05
3D 165-177 245/50R17 Y10 142 A06 A08 A09
e1*98/14*0189*.., A12 A16 A21
e1*2001/116*0189*.. B03 B60 Lim
RDK S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 08-0991-A18-V02
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ AR1-8017
Fertiger/Zulieferer Gewe GmbH
Seite 5 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.

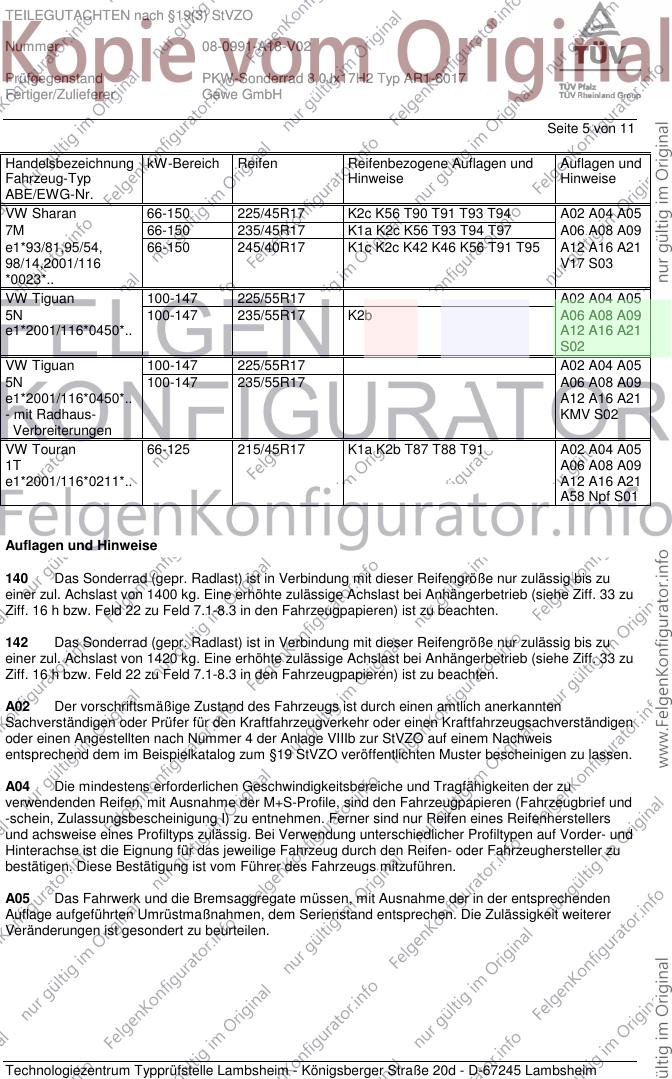

VW Sharan 66-150 225/45R17 K2c K56 T90 T91 T93 T94 A02 A04 A05
7M 66-150 235/45R17 K1a K2c K56 T93 T94 T97 A06 A08 A09
e1*93/81,95/54, 66-150 245/40R17 K1c K2c K42 K46 K56 T91 T95 A12 A16 A21
98/14,2001/116 V17 S03
*0023*..
VW Tiguan 100-147 225/55R17 A02 A04 A05
5N 100-147 235/55R17 K2b A06 A08 A09
e1*2001/116*0450*.. A12 A16 A21
S02
VW Tiguan 100-147 225/55R17 A02 A04 A05
5N 100-147 235/55R17 A06 A08 A09
e1*2001/116*0450*.. A12 A16 A21
- mit Radhaus- KMV S02
Verbreiterungen
VW Touran 66-125 215/45R17 K1a K2b T87 T88 T91 A02 A04 A05
1T A06 A08 A09
e1*2001/116*0211*.. A12 A16 A21
A58 Npf S01
Auflagen und Hinweise
140 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1400 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33 zu
Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
142 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1420 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33 zu
Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A02 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen
oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis
entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief und
-schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines Reifenherstellers
und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher Profiltypen auf Vorder- und
Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen- oder Fahrzeughersteller zu
bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 08-0991-A18-V02
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ AR1-8017
Fertiger/Zulieferer Gewe GmbH
Seite 6 von 11

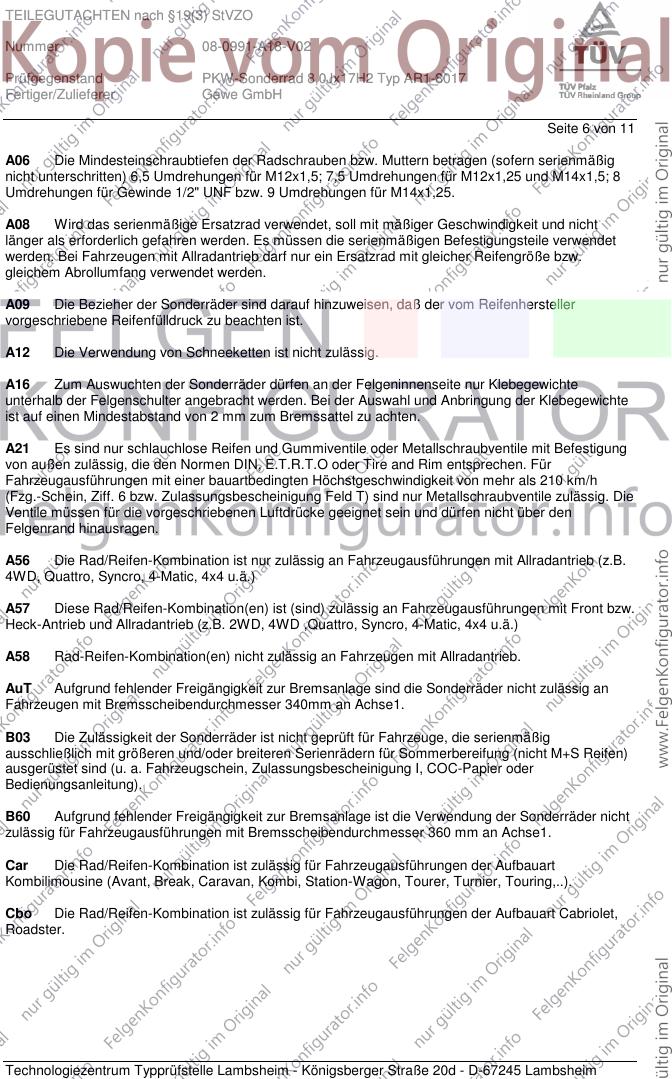

A06 Die Mindesteinschraubtiefen der Radschrauben bzw. Muttern betragen (sofern serienmäßig
nicht unterschritten) 6,5 Umdrehungen für M12x1,5; 7,5 Umdrehungen für M12x1,25 und M14x1,5; 8
Umdrehungen für Gewinde 1/2" UNF bzw. 9 Umdrehungen für M14x1,25.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, daß der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A16 Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte
unterhalb der Felgenschulter angebracht werden. Bei der Auswahl und Anbringung der Klebegewichte
ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A21 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen zulässig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Für
Fahrzeugausführungen mit einer bauartbedingten Höchstgeschwindigkeit von mehr als 210 km/h
(Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind nur Metallschraubventile zulässig. Die
Ventile müssen für die vorgeschriebenen Luftdrücke geeignet sein und dürfen nicht über den
Felgenrand hinausragen.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u.ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front bzw.
Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD ,Quattro, Syncro, 4-Matic, 4x4 u.ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
AuT Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 340mm an Achse1.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
B60 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung der Sonderräder nicht
zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 360 mm an Achse1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 08-0991-A18-V02
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ AR1-8017
Fertiger/Zulieferer Gewe GmbH
Seite 7 von 11

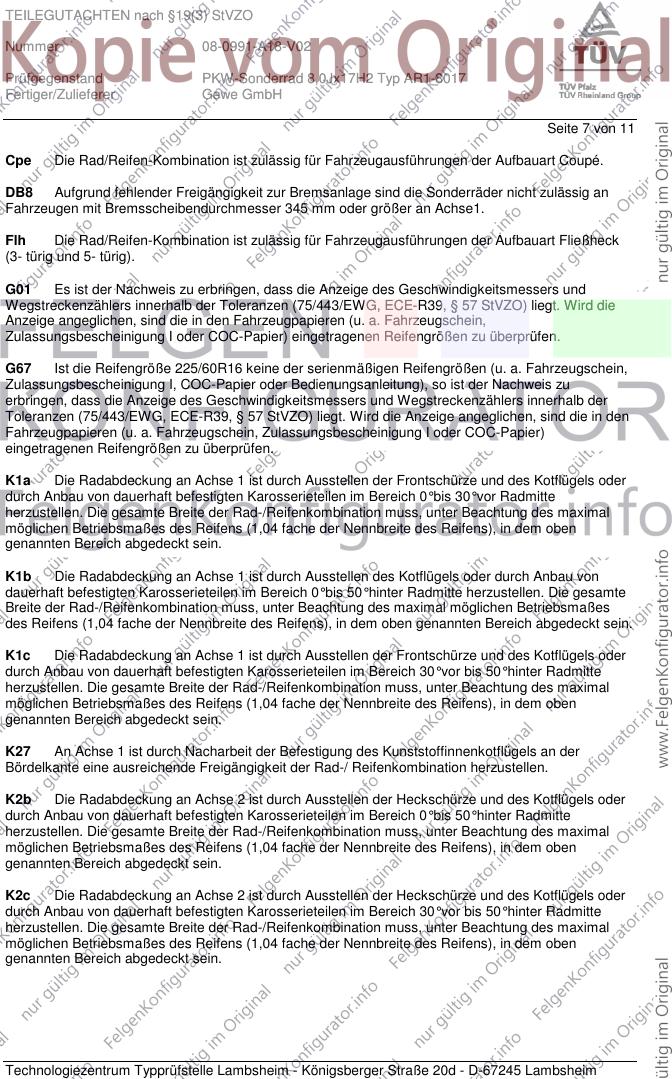

Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
DB8 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 345 mm oder größer an Achse1.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3- türig und 5- türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G67 Ist die Reifengröße 225/60R16 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), so ist der Nachweis zu
erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der
Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K27 An Achse 1 ist durch Nacharbeit der Befestigung des Kunststoffinnenkotflügels an der
Bördelkante eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.

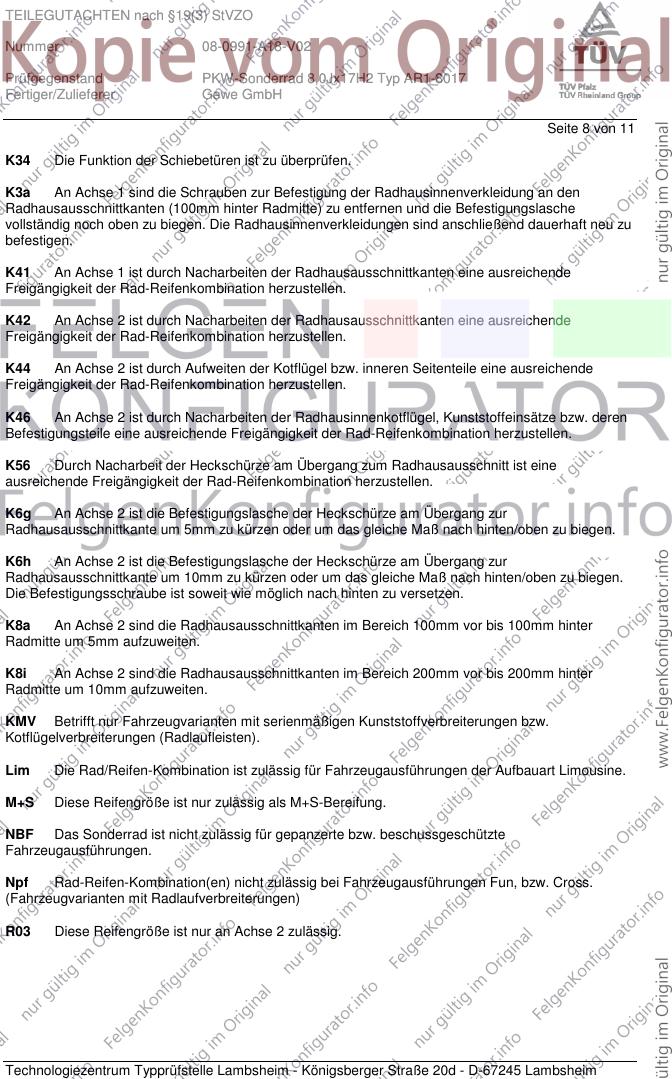

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 08-0991-A18-V02
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ AR1-8017
Fertiger/Zulieferer Gewe GmbH
Seite 8 von 11
K34 Die Funktion der Schiebetüren ist zu überprüfen.
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100mm hinter Radmitte) zu entfernen und die Befestigungslasche
vollständig noch oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu
befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K8a An Achse 2 sind die Radhausausschnittkanten im Bereich 100mm vor bis 100mm hinter
Radmitte um 5mm aufzuweiten.
K8i An Achse 2 sind die Radhausausschnittkanten im Bereich 200mm vor bis 200mm hinter
Radmitte um 10mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NBF Das Sonderrad ist nicht zulässig für gepanzerte bzw. beschussgeschützte
Fahrzeugausführungen.
Npf Rad-Reifen-Kombination(en) nicht zulässig bei Fahrzeugausführungen Fun, bzw. Cross.
(Fahrzeugvarianten mit Radlaufverbreiterungen)
R03 Diese Reifengröße ist nur an Achse 2 zulässig.

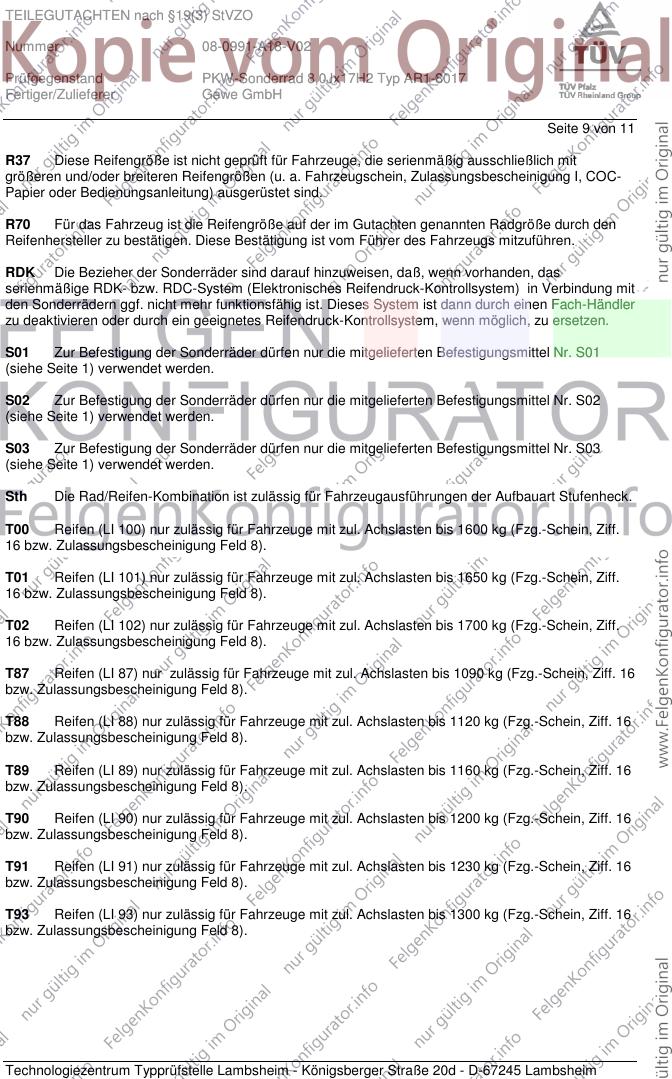

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 08-0991-A18-V02
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ AR1-8017
Fertiger/Zulieferer Gewe GmbH
Seite 9 von 11
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
RDK Die Bezieher der Sonderräder sind darauf hinzuweisen, daß, wenn vorhanden, das
serienmäßige RDK- bzw. RDC-System (Elektronisches Reifendruck-Kontrollsystem) in Verbindung mit
den Sonderrädern ggf. nicht mehr funktionsfähig ist. Dieses System ist dann durch einen Fach-Händler
zu deaktivieren oder durch ein geeignetes Reifendruck-Kontrollsystem, wenn möglich, zu ersetzen.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T01 Reifen (LI 101) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1650 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T02 Reifen (LI 102) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1700 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).

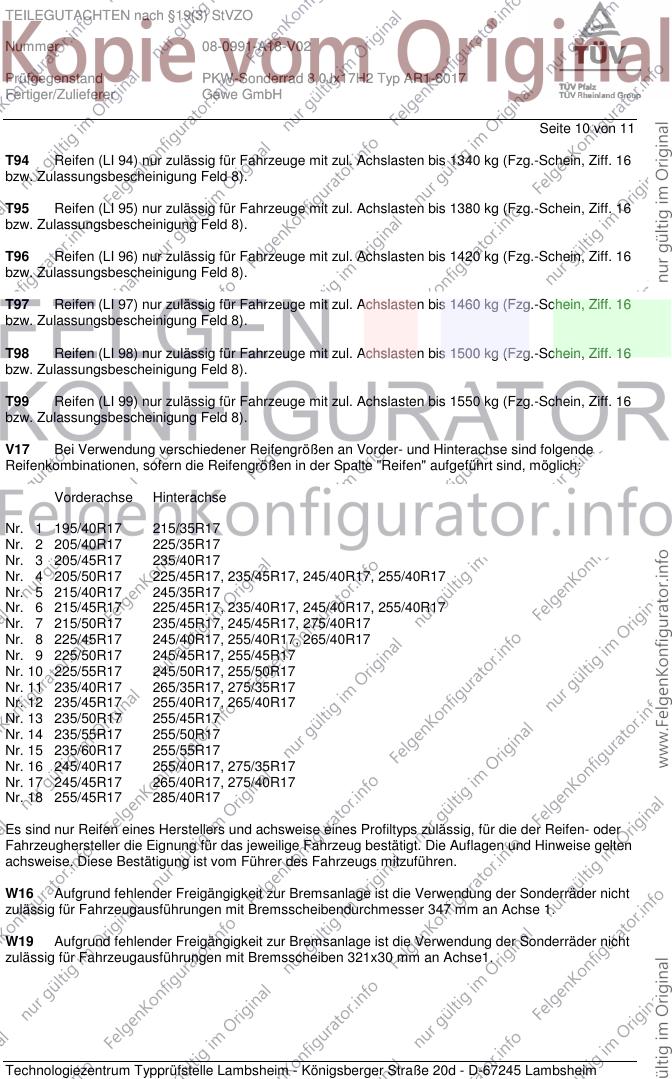

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 08-0991-A18-V02
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ AR1-8017
Fertiger/Zulieferer Gewe GmbH
Seite 10 von 11
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V17 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 195/40R17 215/35R17
Nr. 2 205/40R17 225/35R17
Nr. 3 205/45R17 235/40R17
Nr. 4 205/50R17 225/45R17, 235/45R17, 245/40R17, 255/40R17
Nr. 5 215/40R17 245/35R17
Nr. 6 215/45R17 225/45R17, 235/40R17, 245/40R17, 255/40R17
Nr. 7 215/50R17 235/45R17, 245/45R17, 275/40R17
Nr. 8 225/45R17 245/40R17, 255/40R17, 265/40R17
Nr. 9 225/50R17 245/45R17, 255/45R17
Nr. 10 225/55R17 245/50R17, 255/50R17
Nr. 11 235/40R17 265/35R17, 275/35R17
Nr. 12 235/45R17 255/40R17, 265/40R17
Nr. 13 235/50R17 255/45R17
Nr. 14 235/55R17 255/50R17
Nr. 15 235/60R17 255/55R17
Nr. 16 245/40R17 255/40R17, 275/35R17
Nr. 17 245/45R17 265/40R17, 275/40R17
Nr. 18 255/45R17 285/40R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise gelten
achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
W16 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung der Sonderräder nicht
zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 347 mm an Achse 1.
W19 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung der Sonderräder nicht
zulässig für Fahrzeugausführungen mit Bremsscheiben 321x30 mm an Achse1.

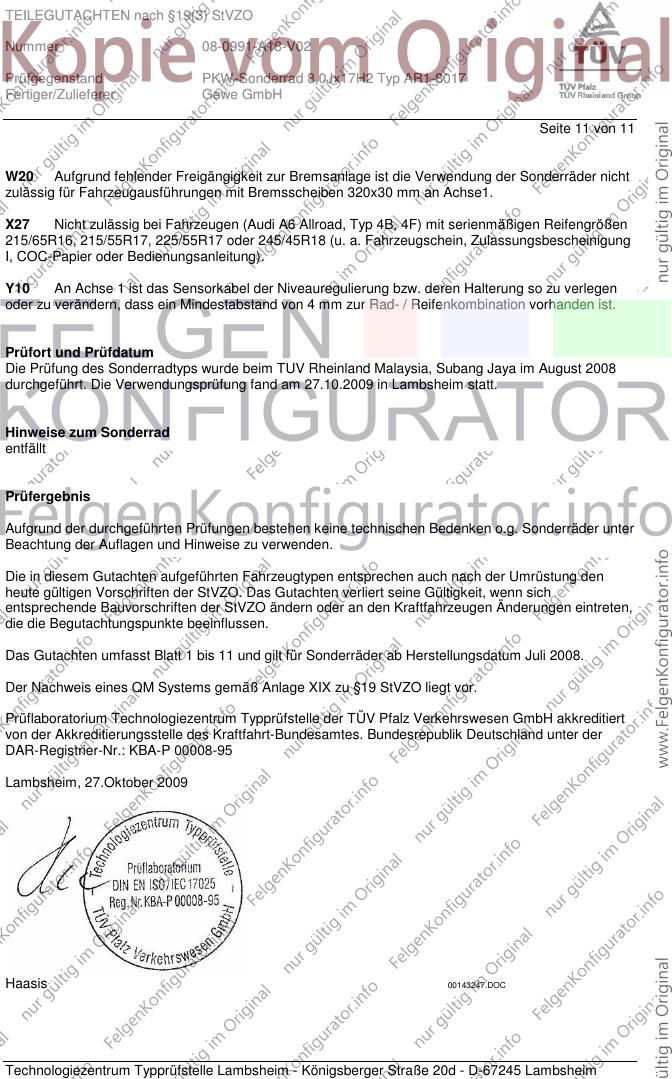

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 08-0991-A18-V02
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ AR1-8017
Fertiger/Zulieferer Gewe GmbH
Seite 11 von 11
W20 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung der Sonderräder nicht
zulässig für Fahrzeugausführungen mit Bremsscheiben 320x30 mm an Achse1.
X27 Nicht zulässig bei Fahrzeugen (Audi A6 Allroad, Typ 4B, 4F) mit serienmäßigen Reifengrößen
215/65R16, 215/55R17, 225/55R17 oder 245/45R18 (u. a. Fahrzeugschein, Zulassungsbescheinigung
I, COC-Papier oder Bedienungsanleitung).
Y10 An Achse 1 ist das Sensorkabel der Niveauregulierung bzw. deren Halterung so zu verlegen
oder zu verändern, dass ein Mindestabstand von 4 mm zur Rad- / Reifenkombination vorhanden ist.
Prüfort und Prüfdatum
Die Prüfung des Sonderradtyps wurde beim TUV Rheinland Malaysia, Subang Jaya im August 2008
durchgeführt. Die Verwendungsprüfung fand am 27.10.2009 in Lambsheim statt.
Hinweise zum Sonderrad
entfällt
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder unter
Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten,
die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 11 und gilt für Sonderräder ab Herstellungsdatum Juli 2008.
Der Nachweis eines QM Systems gemäß Anlage XIX zu §19 StVZO liegt vor.
Prüflaboratorium Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH akkreditiert
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes. Bundesrepublik Deutschland unter der
DAR-Registrier-Nr.: KBA-P 00008-95
Lambsheim, 27.Oktober 2009
Haasis 00143247.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
