TEILEGUTACHTEN nach §19(3) StVZO
Nummer 10-0005-A02-V01
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ MAM A1-8018
Fertiger/Zulieferer Bay-Wheels GmbH
Seite 1 von 13
Hersteller Bay-Wheels GmbH
Landzungenstraße 5
68159 Mannheim
Prüfgegenstand PKW-Sonderrad
Modell MAM A1
Typ MAM A1-8018
Radgröße 8Jx18H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
DB MAM A1-8018 DB/Ø66,5xØ57,1 5/112/57,1 42 690 2100
Kennzeichnungen
Herstellerzeichen MAM GERMANY
Radtyp und Ausführung MAM A1-8018
Radgröße 8Jx18H2
Einpresstiefe ET (s.o.)
Giessereikennzeichen W
Herkunftsmerkmal -
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M14x1,5 Kegel 60° 120 28
S02 Schraube M14x1,5 Kegel 60° 170 33
S03 Schraube M14x1,5 Kegel 60° 140 28
Prüfungen
Das Gutachten über die Sonderradprüfungen wurde von der TÜV Rheinland Group unter der
Gutachten Nr. 100005 ausgestellt.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 wurden an den im Verwendungsbereich
aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Ford
Seat
Skoda
Volkswagen
Spurverbreiterung innerhalb 2% / Fahrwerksfestigkeitsnachweis liegt vor
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 10-0005-A02-V01
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ MAM A1-8018
Fertiger/Zulieferer Bay-Wheels GmbH

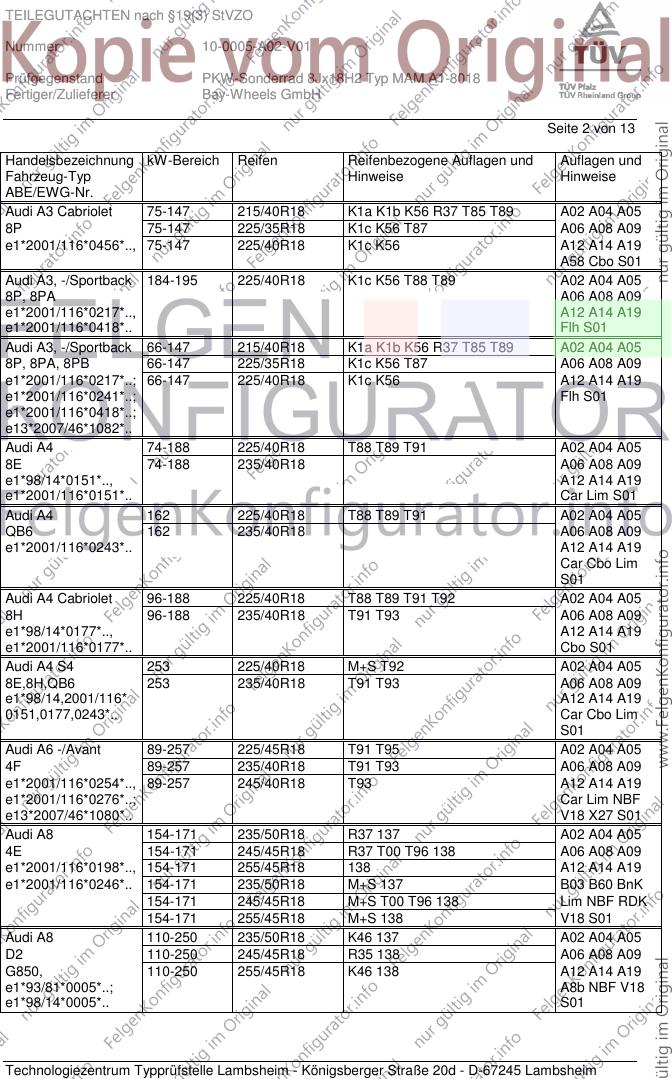

Seite 2 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A3 Cabriolet 75-147 215/40R18 K1a K1b K56 R37 T85 T89 A02 A04 A05
8P 75-147 225/35R18 K1c K56 T87 A06 A08 A09
e1*2001/116*0456*.., 75-147 225/40R18 K1c K56 A12 A14 A19
A58 Cbo S01
Audi A3, -/Sportback 184-195 225/40R18 K1c K56 T88 T89 A02 A04 A05
8P, 8PA A06 A08 A09
e1*2001/116*0217*.., A12 A14 A19
e1*2001/116*0418*.. Flh S01
Audi A3, -/Sportback 66-147 215/40R18 K1a K1b K56 R37 T85 T89 A02 A04 A05
8P, 8PA, 8PB 66-147 225/35R18 K1c K56 T87 A06 A08 A09
e1*2001/116*0217*..; 66-147 225/40R18 K1c K56 A12 A14 A19
e1*2001/116*0241*..; Flh S01
e1*2001/116*0418*..;
e13*2007/46*1082*..
Audi A4 74-188 225/40R18 T88 T89 T91 A02 A04 A05
8E 74-188 235/40R18 A06 A08 A09
e1*98/14*0151*.., A12 A14 A19
e1*2001/116*0151*.. Car Lim S01
Audi A4 162 225/40R18 T88 T89 T91 A02 A04 A05
QB6 162 235/40R18 A06 A08 A09
e1*2001/116*0243*.. A12 A14 A19
Car Cbo Lim
S01
Audi A4 Cabriolet 96-188 225/40R18 T88 T89 T91 T92 A02 A04 A05
8H 96-188 235/40R18 T91 T93 A06 A08 A09
e1*98/14*0177*.., A12 A14 A19
e1*2001/116*0177*.. Cbo S01
Audi A4 S4 253 225/40R18 M+S T92 A02 A04 A05
8E,8H,QB6 253 235/40R18 T91 T93 A06 A08 A09
e1*98/14,2001/116* A12 A14 A19
0151,0177,0243*.. Car Cbo Lim
S01
Audi A6 -/Avant 89-257 225/45R18 T91 T95 A02 A04 A05
4F 89-257 235/40R18 T91 T93 A06 A08 A09
e1*2001/116*0254*.., 89-257 245/40R18 T93 A12 A14 A19
e1*2001/116*0276*..; Car Lim NBF
e13*2007/46*1080*.. V18 X27 S01
Audi A8 154-171 235/50R18 R37 137 A02 A04 A05
4E 154-171 245/45R18 R37 T00 T96 138 A06 A08 A09
e1*2001/116*0198*.., 154-171 255/45R18 138 A12 A14 A19
e1*2001/116*0246*.. 154-171 235/50R18 M+S 137 B03 B60 BnK
154-171 245/45R18 M+S T00 T96 138 Lim NBF RDK
154-171 255/45R18 M+S 138 V18 S01
Audi A8 110-250 235/50R18 K46 137 A02 A04 A05
D2 110-250 245/45R18 R35 138 A06 A08 A09
G850, 110-250 255/45R18 K46 138 A12 A14 A19
e1*93/81*0005*..; A8b NBF V18
e1*98/14*0005*.. S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 10-0005-A02-V01
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ MAM A1-8018
Fertiger/Zulieferer Bay-Wheels GmbH
Seite 3 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi TT 118-147 225/40R18 A02 A04 A05
8J 118-147 225/45R18 A06 A08 A09
e1*2001/116* 118-147 235/40R18 K46 K56 A12 A14 A19
0369, 0374, 0375*.. 118-147 245/40R18 K46 K56 A57 Cbo Cpe
118-200 225/40R18 M+S S01
118-200 225/45R18 M+S
118-200 235/40R18 K46 K56 M+S
118-200 245/40R18 K46 K56 M+S
Ford Galaxy 66-150 225/40R18 K1a K2c K56 T91 T92 138 A02 A04 A05
WGR 66-150 235/40R18 K1c K2c K42 K46 K56 T91 T93 A06 A08 A09
e1*93/81,95/54, T95 138 A12 A14 A19
2001/116*0024*.. S02
Seat Alhambra 66-150 225/40R18 K1a K2c K56 T91 T92 138 A02 A04 A05
7MS 66-150 235/40R18 K1c K2c K42 K46 K56 T91 T93 A06 A08 A09
e1*95/54, 98/14, T95 138 A12 A14 A19
2001/116*0036*.. S02
Seat Altea/Toledo 63-147 215/40R18 K1c T85 T89 A02 A04 A05
5P, 5PN 63-147 225/35R18 K1c T83 T87 A06 A08 A09
e9*2001/116*0050*.. 63-147 225/40R18 K1c T88 T89 T91 A12 A14 A19
e9*2007/46*0012*.. A60 Flh KOV
Sth S01
Seat Exeo, Exeo ST 75-147 215/40R18 R37 T85 T89 A02 A04 A05
3R, 3RN 75-147 225/40R18 A06 A08 A09
e9*2001/116*0072*.., A12 A14 A19
e9*2007/46*0011*.. A58 Car Lim
S01
Seat Leon 63-155 215/40R18 K1a K2b R37 T85 T89 A02 A04 A05
1P 63-155 225/35R18 K1a K1b K2b R37 T83 T87 A06 A08 A09
e9*2001/116*0052*.. 63-195 225/40R18 K1a K1b K27 K2b T88 A12 A14 A19
A58 Flh S01
Skoda Octavia 55-118 215/40R18 A58 K1a R37 T89 A02 A04 A05
1Z 55-147 225/40R18 K1a T88 T89 T91 A06 A08 A09
e11*2001/116*0230*; 55-147 245/35R18 A58 K2b K46 K56 R03 T88 T89 A12 A14 A19
e11*2007/46*0012*.. T92 Car Lim Npf
V00 V18 S01
Skoda Octavia Scout 103-118 225/45R18 K1a A02 A04 A05
1Z 103-118 235/40R18 K1c K56 A06 A08 A09
e11*2001/116* 103-118 245/40R18 K1c K56 A12 A14 A19
0230*21-..; A56 Car KMV
e11*2007/46*0012*.. S01
Skoda Superb 77-191 225/40R18 K1a K2b K56 T92 A02 A04 A05
3T 77-191 245/35R18 K1c K27 K2b K41 K44 K46 K56 A06 A08 A09
e11*2001/116*0326*; T92 A12 A14 A19
e11*2007/46*0014*.. Car Lim V18
S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 10-0005-A02-V01
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ MAM A1-8018
Fertiger/Zulieferer Bay-Wheels GmbH
Seite 4 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Skoda Yeti 77-125 215/45R18 T89 T93 A02 A04 A05
5L 77-125 225/40R18 T89 T91 T92 A06 A08 A09
e11*2007/46*0010*.., 77-125 225/45R18 T91 T95 A12 A14 A19
e11*2007/46*0034*.. 77-125 235/40R18 K1b T91 T93 A57 S01
77-125 245/40R18 K1a K1b K2b
VW Bus 50-103 235/45R18 G01 K41 K42 T94 T98 T99 138 A02 A04 A05
7DB 50-103 245/40R18 K42 T97 138 A06 A08 A09
e1*96/79*0067*.., 50-103 245/45R18 G01 K41 K42 K45 LK6 T00 T96 A12 A14 A19
e1*98/14*0067*.. 138 K1c K2b K34
S02
VW Bus, Transporter 50-103 235/45R18 G01 K41 K42 T94 T98 T99 138 A02 A04 A05
70X02.., 70X12.. 50-103 245/40R18 K42 T93 T97 138 A06 A08 A09
H297-300, 304, 306, A12 A14 A19
H322-327 K1a K2b K34
S02
VW Caddy 51-103 225/40R18 K1c K2c T88 T89 T91 T92 A02 A04 A05
2K, 2KN A06 A08 A09
e1*2001/116*0252*..; A12 A14 A19
e1*2007/46*0217*..; A58 A59 S01
L320
VW Caddy Maxi 75-103 225/40R18 K1c K2c T88 T89 T91 T92 A02 A04 A05
2K, 2KN A06 A08 A09
e1*2001/116*0252*..; A12 A14 A19
e1*2007/46*0217*..; A58 A67 S01
L320
VW Cross Touran 75-125 215/45R18 R02 T89 T93 A02 A04 A05
1T 75-125 215/45R18 M+S R03 T89 T93 A06 A08 A09
e1*2001/116 75-125 225/40R18 M+S T88 T89 T91 A12 A14 A19
*0211*15-..; 75-125 235/40R18 K1a R02 KMV V18 S01
e1*2007/46*0357*.. 75-125 235/40R18 R03
VW EOS 85-184 215/45R18 A02 A04 A05
1F 85-184 225/40R18 A06 A08 A09
e1*2001/116*0349*.. 85-191 215/45R18 M+S A12 A14 A19
85-191 225/40R18 M+S A58 Cbo V18
85-191 235/40R18 K2b K46 K56 S01
85-191 245/35R18 K1a K2b K46 K56
VW Golf (V) 55-169 215/40R18 K1c R37 T85 T89 A02 A04 A05
1K 55-169 225/35R18 K1c R37 T83 T87 A06 A08 A09
e1*2001/116* 55-184 225/40R18 K1c A12 A14 A19
0242*00-24 Flh S01
VW Golf (V) Variant 59-147 215/40R18 K1c K27 K2b K44 K46 T85 T89 A02 A04 A05
1KM 59-147 225/35R18 K1c K27 K2c K44 K46 T83 T87 A06 A08 A09
e1*2001/116* 59-147 225/40R18 K1c K27 K2c K41 K44 K46 A12 A14 A19
0328*00-14 A58 Car K56
S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 10-0005-A02-V01
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ MAM A1-8018
Fertiger/Zulieferer Bay-Wheels GmbH
Seite 5 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Golf (VI) 59-155 215/40R18 K1a K2b T85 T89 A02 A04 A05
1K 59-155 225/35R18 K1c K2b K3a K6g K8d T83 T87 A06 A08 A09
e1*2001/116 59-155 225/40R18 K1c K2b K3a K6g K8d A12 A14 A19
*0242*25-.. 59-155 235/35R18 K1c K2c K3a K6h K8i T86 T90 Flh V18 S01
59-155 235/40R18 K1c K2c K3a K6h K8i
59-155 245/35R18 K1c K2c K3a K6h K8i
VW Golf (VI) Variant 59-118 215/40R18 K1a K2b K6g T85 T89 A02 A04 A05
1KM 59-118 225/35R18 K1c K2b K3a K6h K8d T83 T87 A06 A08 A09
e1*2001/116 59-118 225/40R18 K1c K2b K3a K6h K8d A12 A14 A19
*0328*15-.. 59-118 235/35R18 K1c K2b K3a K6h K8i T86 T90 Car V18 S01
59-118 235/40R18 K1c K2b K3a K6h K8i
59-118 245/35R18 K1c K2b K3a K6h K8i
VW Golf Plus 55-125 215/40R18 K1a K1b K56 T85 T89 A02 A04 A05
1KP 55-125 225/40R18 K1a K1b K27 K44 K56 T88 T89 A06 A08 A09
e1*2001/116*0304*.. 55-85 225/35R18 K1a K1b K44 K56 T87 A12 A14 A19
A58 Flh K2b
S01
VW Golf R (VI) 188, 199 215/40R18 T89 A02 A04 A05
1K 188, 199 225/40R18 K1c K2b K3a K6g K8d A06 A08 A09
e1*2001/116 188, 199 235/35R18 K1c K2c K3a K6h K8i T90 A12 A14 A19
*0242*33-.. 188, 199 235/40R18 K1c K2c K3a K6h K8i Flh V18 S01
188, 199 245/35R18 K1c K2c K3a K6h K8i
VW Jetta 75-147 215/40R18 K1c K27 K2b K44 K46 T85 T89 A02 A04 A05
1KM 75-147 225/35R18 K1c K27 K2c K44 K46 T83 T87 A06 A08 A09
e1*2001/116*0328*.. 75-147 225/40R18 K1c K27 K2c K41 K44 K46 A12 A14 A19
A58 K56 Sth
S01
VW Passat 75-147 215/45R18 A02 A04 A05
3C 75-147 225/40R18 K46 K56 T88 T89 A06 A08 A09
e1*2001/116*0307*.. 75-147 235/40R18 K1a K46 K56 A12 A14 A19
75-147 245/35R18 K1a K2b K46 K56 T88 T89 Lim V18 S01
VW Passat 184 215/45R18 M+S A02 A04 A05
3C 184 225/40R18 K46 K56 M+S T88 T89 A06 A08 A09
e1*2001/116*0307*.. 184 235/40R18 K1a K46 K56 A12 A14 A19
184 245/35R18 K1a K2b K46 K56 T88 T89 Lim S01
VW Passat CC 100-220 235/40R18 K2b A02 A04 A05
3CC A06 A08 A09
e1*2001/116*0468*.. A12 A14 A19
S01
VW Passat Variant 184 235/40R18 K1a K2b K46 K56 A02 A04 A05
3C 184 245/35R18 K1a K2b K46 K56 T92 A06 A08 A09
e1*2001/116*0307*.. A12 A14 A19
Car S01
VW Passat Variant 75-147 215/45R18 T89 T93 A02 A04 A05
3C 75-147 225/40R18 T88 T89 T91 A06 A08 A09
e1*2001/116*0307*.. 75-147 235/40R18 K1a K2b K46 K56 A12 A14 A19
75-147 245/35R18 K1a K2b K46 K56 T88 T89 T92 Car V18 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 10-0005-A02-V01
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ MAM A1-8018
Fertiger/Zulieferer Bay-Wheels GmbH

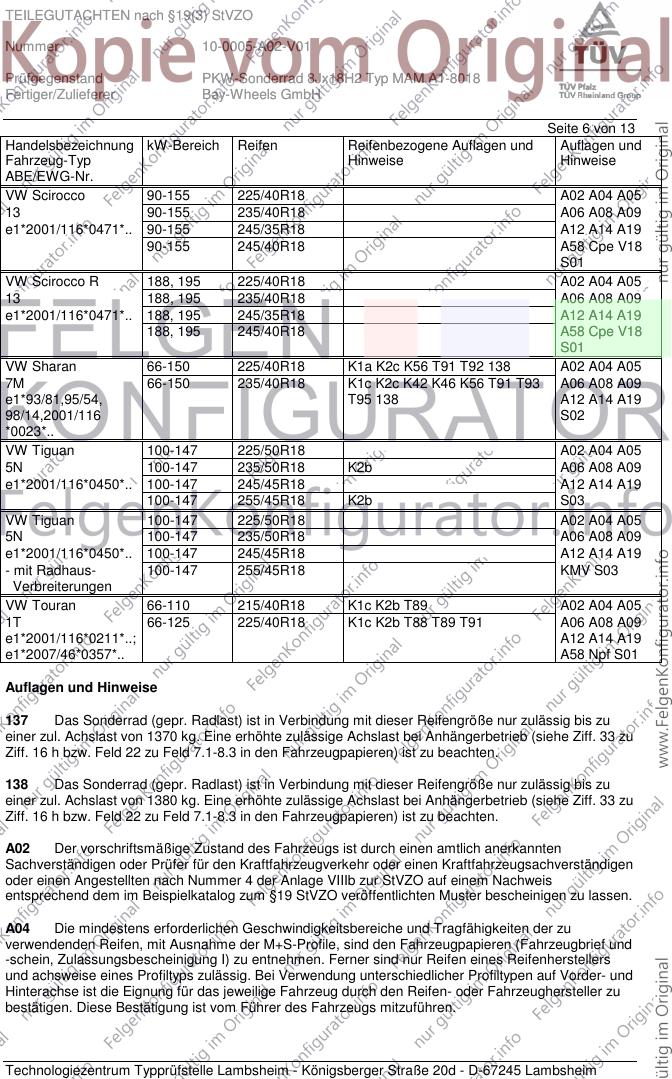

Seite 6 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Scirocco 90-155 225/40R18 A02 A04 A05
13 90-155 235/40R18 A06 A08 A09
e1*2001/116*0471*.. 90-155 245/35R18 A12 A14 A19
90-155 245/40R18 A58 Cpe V18
S01
VW Scirocco R 188, 195 225/40R18 A02 A04 A05
13 188, 195 235/40R18 A06 A08 A09
e1*2001/116*0471*.. 188, 195 245/35R18 A12 A14 A19
188, 195 245/40R18 A58 Cpe V18
S01
VW Sharan 66-150 225/40R18 K1a K2c K56 T91 T92 138 A02 A04 A05
7M 66-150 235/40R18 K1c K2c K42 K46 K56 T91 T93 A06 A08 A09
e1*93/81,95/54, T95 138 A12 A14 A19
98/14,2001/116 S02
*0023*..
VW Tiguan 100-147 225/50R18 A02 A04 A05
5N 100-147 235/50R18 K2b A06 A08 A09
e1*2001/116*0450*.. 100-147 245/45R18 A12 A14 A19
100-147 255/45R18 K2b S03
VW Tiguan 100-147 225/50R18 A02 A04 A05
5N 100-147 235/50R18 A06 A08 A09
e1*2001/116*0450*.. 100-147 245/45R18 A12 A14 A19
- mit Radhaus- 100-147 255/45R18 KMV S03
Verbreiterungen
VW Touran 66-110 215/40R18 K1c K2b T89 A02 A04 A05
1T 66-125 225/40R18 K1c K2b T88 T89 T91 A06 A08 A09
e1*2001/116*0211*..; A12 A14 A19
e1*2007/46*0357*.. A58 Npf S01
Auflagen und Hinweise
137 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1370 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33 zu
Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
138 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1380 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33 zu
Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A02 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen
oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis
entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief und
-schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines Reifenherstellers
und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher Profiltypen auf Vorder- und
Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen- oder Fahrzeughersteller zu
bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 10-0005-A02-V01
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ MAM A1-8018
Fertiger/Zulieferer Bay-Wheels GmbH

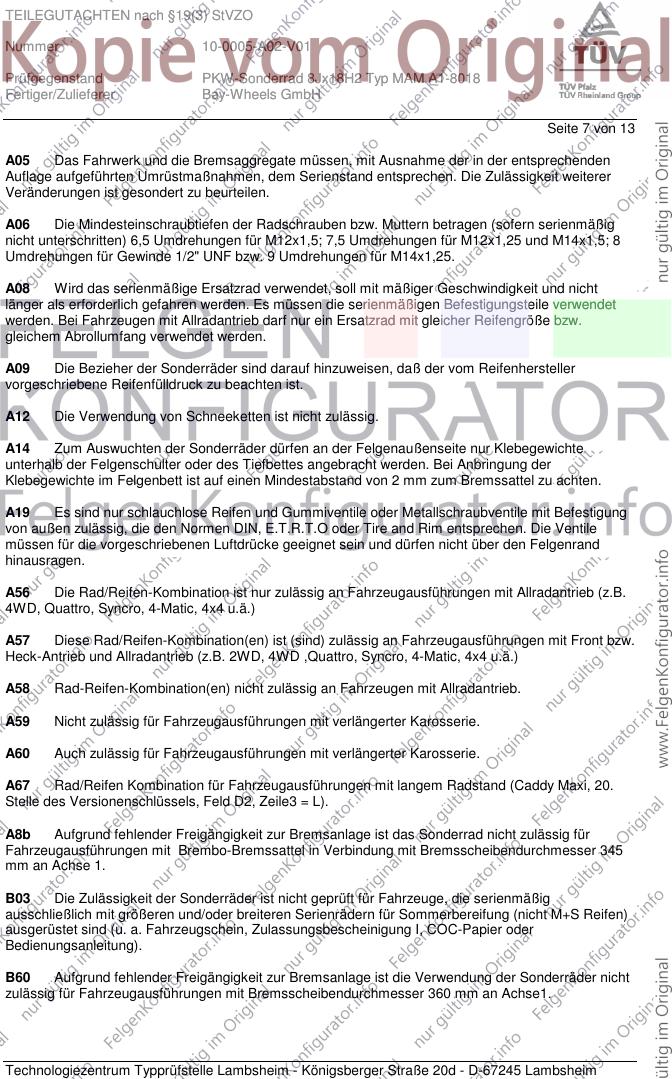

Seite 7 von 13
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A06 Die Mindesteinschraubtiefen der Radschrauben bzw. Muttern betragen (sofern serienmäßig
nicht unterschritten) 6,5 Umdrehungen für M12x1,5; 7,5 Umdrehungen für M12x1,25 und M14x1,5; 8
Umdrehungen für Gewinde 1/2" UNF bzw. 9 Umdrehungen für M14x1,25.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, daß der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der
Klebegewichte im Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A19 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen zulässig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Die Ventile
müssen für die vorgeschriebenen Luftdrücke geeignet sein und dürfen nicht über den Felgenrand
hinausragen.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u.ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front bzw.
Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD ,Quattro, Syncro, 4-Matic, 4x4 u.ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A59 Nicht zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A60 Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A67 Rad/Reifen Kombination für Fahrzeugausführungen mit langem Radstand (Caddy Maxi, 20.
Stelle des Versionenschlüssels, Feld D2, Zeile3 = L).
A8b Aufgrund fehlender Freigängigkeit zur Bremsanlage ist das Sonderrad nicht zulässig für
Fahrzeugausführungen mit Brembo-Bremssattel in Verbindung mit Bremsscheibendurchmesser 345
mm an Achse 1.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
B60 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung der Sonderräder nicht
zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 360 mm an Achse1.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 10-0005-A02-V01
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ MAM A1-8018
Fertiger/Zulieferer Bay-Wheels GmbH

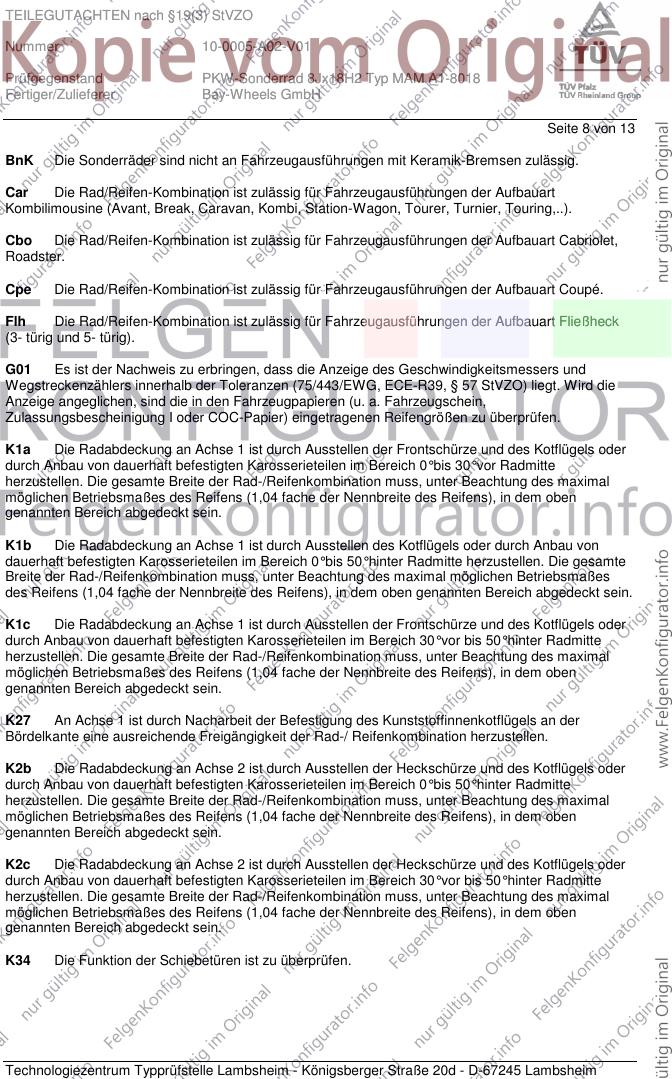

Seite 8 von 13
BnK Die Sonderräder sind nicht an Fahrzeugausführungen mit Keramik-Bremsen zulässig.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3- türig und 5- türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K27 An Achse 1 ist durch Nacharbeit der Befestigung des Kunststoffinnenkotflügels an der
Bördelkante eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K34 Die Funktion der Schiebetüren ist zu überprüfen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 10-0005-A02-V01
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ MAM A1-8018
Fertiger/Zulieferer Bay-Wheels GmbH
Seite 9 von 13
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100mm hinter Radmitte) zu entfernen und die Befestigungslasche
vollständig noch oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu
befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100mm vor bis 200mm hinter
Radmitte um 5mm aufzuweiten.
K8i An Achse 2 sind die Radhausausschnittkanten im Bereich 200mm vor bis 200mm hinter
Radmitte um 10mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
LK6 An Achse 1 ist durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der
Radhausinnenkotflügel bzw. der Kunststoffeinsätze im Bereich der Radinnenseite eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NBF Das Sonderrad ist nicht zulässig für gepanzerte bzw. beschussgeschützte
Fahrzeugausführungen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 10-0005-A02-V01
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ MAM A1-8018
Fertiger/Zulieferer Bay-Wheels GmbH
Seite 10 von 13
Npf Rad-Reifen-Kombination(en) nicht zulässig bei Fahrzeugausführungen Fun, bzw. Cross.
(Fahrzeugvarianten mit Radlaufverbreiterungen)
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
RDK Die Bezieher der Sonderräder sind darauf hinzuweisen, daß, wenn vorhanden, das
serienmäßige RDK- bzw. RDC-System (Elektronisches Reifendruck-Kontrollsystem) in Verbindung mit
den Sonderrädern ggf. nicht mehr funktionsfähig ist. Dieses System ist dann durch einen Fach-Händler
zu deaktivieren oder durch ein geeignetes Reifendruck-Kontrollsystem, wenn möglich, zu ersetzen.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 10-0005-A02-V01
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ MAM A1-8018
Fertiger/Zulieferer Bay-Wheels GmbH
Seite 11 von 13
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 10-0005-A02-V01
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ MAM A1-8018
Fertiger/Zulieferer Bay-Wheels GmbH

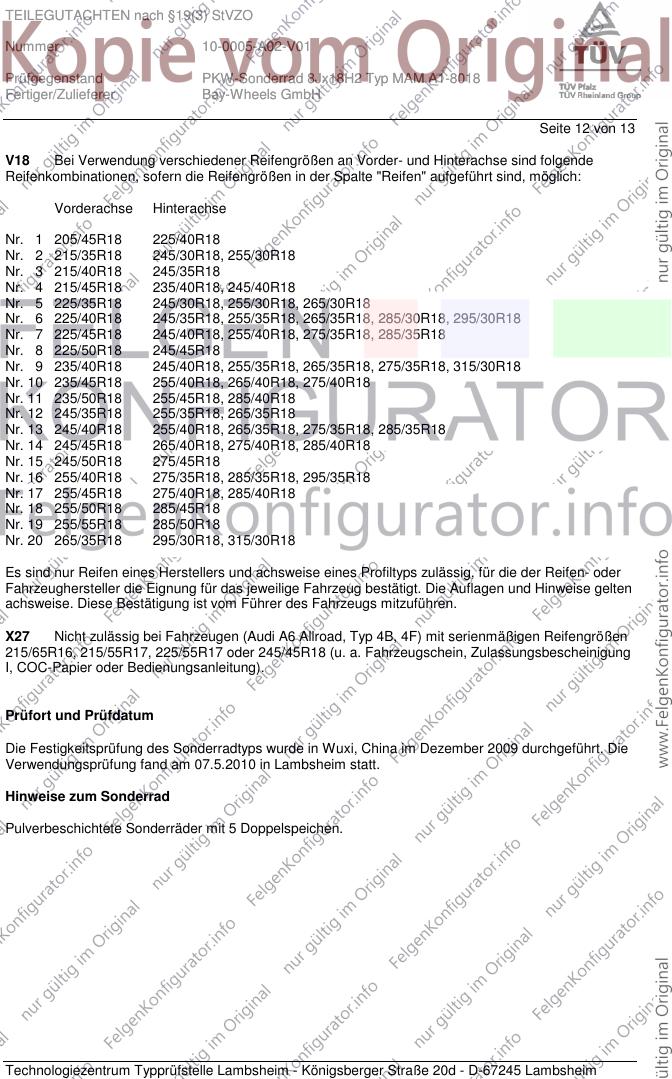

Seite 12 von 13
V18 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 205/45R18 225/40R18
Nr. 2 215/35R18 245/30R18, 255/30R18
Nr. 3 215/40R18 245/35R18
Nr. 4 215/45R18 235/40R18, 245/40R18
Nr. 5 225/35R18 245/30R18, 255/30R18, 265/30R18
Nr. 6 225/40R18 245/35R18, 255/35R18, 265/35R18, 285/30R18, 295/30R18
Nr. 7 225/45R18 245/40R18, 255/40R18, 275/35R18, 285/35R18
Nr. 8 225/50R18 245/45R18
Nr. 9 235/40R18 245/40R18, 255/35R18, 265/35R18, 275/35R18, 315/30R18
Nr. 10 235/45R18 255/40R18, 265/40R18, 275/40R18
Nr. 11 235/50R18 255/45R18, 285/40R18
Nr. 12 245/35R18 255/35R18, 265/35R18
Nr. 13 245/40R18 255/40R18, 265/35R18, 275/35R18, 285/35R18
Nr. 14 245/45R18 265/40R18, 275/40R18, 285/40R18
Nr. 15 245/50R18 275/45R18
Nr. 16 255/40R18 275/35R18, 285/35R18, 295/35R18
Nr. 17 255/45R18 275/40R18, 285/40R18
Nr. 18 255/50R18 285/45R18
Nr. 19 255/55R18 285/50R18
Nr. 20 265/35R18 295/30R18, 315/30R18
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise gelten
achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
X27 Nicht zulässig bei Fahrzeugen (Audi A6 Allroad, Typ 4B, 4F) mit serienmäßigen Reifengrößen
215/65R16, 215/55R17, 225/55R17 oder 245/45R18 (u. a. Fahrzeugschein, Zulassungsbescheinigung
I, COC-Papier oder Bedienungsanleitung).
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in Wuxi, China im Dezember 2009 durchgeführt. Die
Verwendungsprüfung fand am 07.5.2010 in Lambsheim statt.
Hinweise zum Sonderrad
Pulverbeschichtete Sonderräder mit 5 Doppelspeichen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 10-0005-A02-V01
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ MAM A1-8018
Fertiger/Zulieferer Bay-Wheels GmbH

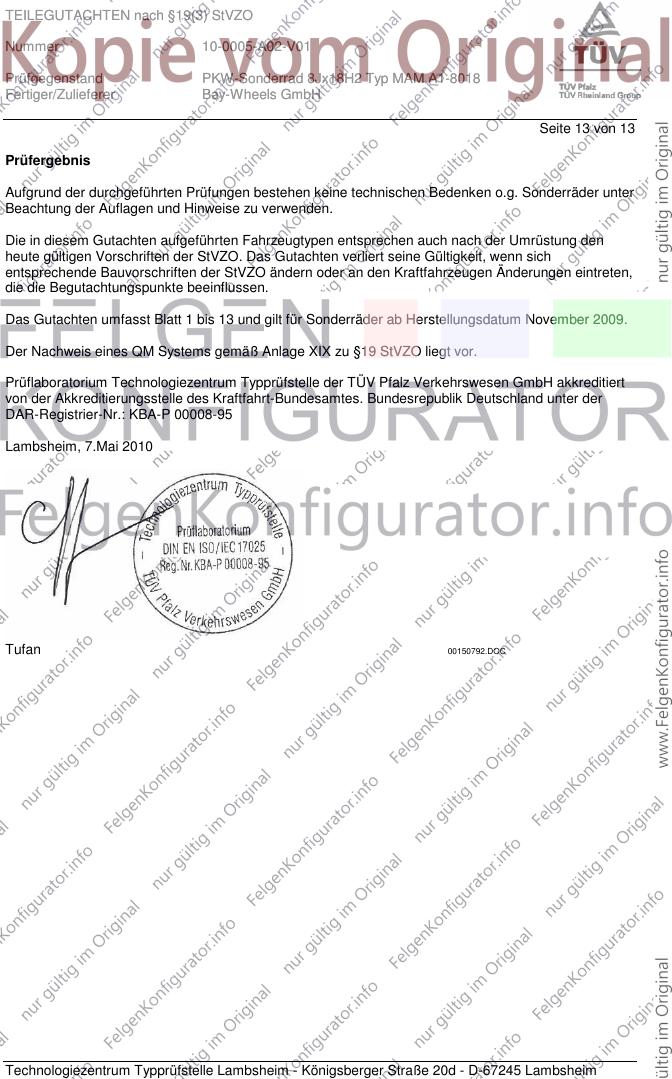

Seite 13 von 13
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder unter
Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten,
die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 13 und gilt für Sonderräder ab Herstellungsdatum November 2009.
Der Nachweis eines QM Systems gemäß Anlage XIX zu §19 StVZO liegt vor.
Prüflaboratorium Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH akkreditiert
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes. Bundesrepublik Deutschland unter der
DAR-Registrier-Nr.: KBA-P 00008-95
Lambsheim, 7.Mai 2010
Tufan 00150792.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
