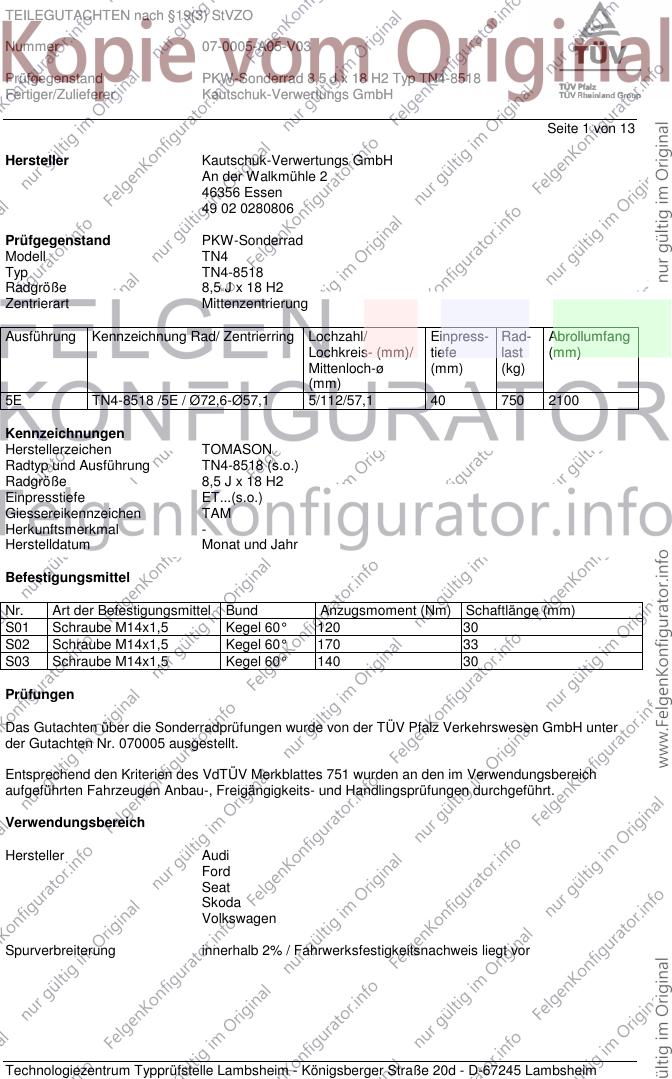

TEILEGUTACHTEN nach §19(3) StVZO
Nummer 07-0005-A05-V03
Prüfgegenstand PKW-Sonderrad 8,5 J x 18 H2 Typ TN4-8518
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH
Seite 1 von 13
Hersteller Kautschuk-Verwertungs GmbH
An der Walkmühle 2
46356 Essen
49 02 0280806
Prüfgegenstand PKW-Sonderrad
Modell TN4
Typ TN4-8518
Radgröße 8,5 J x 18 H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
5E TN4-8518 /5E / Ø72,6-Ø57,1 5/112/57,1 40 750 2100
Kennzeichnungen
Herstellerzeichen TOMASON
Radtyp und Ausführung TN4-8518 (s.o.)
Radgröße 8,5 J x 18 H2
Einpresstiefe ET...(s.o.)
Giessereikennzeichen TAM
Herkunftsmerkmal -
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M14x1,5 Kegel 60° 120 30
S02 Schraube M14x1,5 Kegel 60° 170 33
S03 Schraube M14x1,5 Kegel 60° 140 30
Prüfungen
Das Gutachten über die Sonderradprüfungen wurde von der TÜV Pfalz Verkehrswesen GmbH unter
der Gutachten Nr. 070005 ausgestellt.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 wurden an den im Verwendungsbereich
aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Ford
Seat
Skoda
Volkswagen
Spurverbreiterung innerhalb 2% / Fahrwerksfestigkeitsnachweis liegt vor
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 07-0005-A05-V03
Prüfgegenstand PKW-Sonderrad 8,5 J x 18 H2 Typ TN4-8518
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH
Seite 2 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A3 Cabriolet 75-147 215/40R18 K1c K2b K46 K56 R37 T85 T89 A02 A04 A05
8P 75-147 225/35R18 K1c K2b K46 K56 T87 A06 A08 A09
e1*2001/116*0456*.., 75-147 225/40R18 K1c K2b K46 K56 A12 A14 A19
75-147 245/35R18 K2a K2b K44 K46 K56 R03 A58 Cbo V18
75-147 255/35R18 K2c K44 K46 K56 R03 S01
Audi A3, -/Sportback 184-195 225/40R18 K1c K2b K46 T88 T89 A02 A04 A05
8P, 8PA 184-195 245/35R18 K2a K2b K44 K46 R03 T88 T89 A06 A08 A09
e1*2001/116*0217*.., 184-195 255/35R18 K2c K44 K46 R03 A12 A14 A19
e1*2001/116*0418*.. Flh K56 V18
S01
Audi A3, -/Sportback 75-147 215/40R18 K2b K46 K56 R37 T85 T89 A02 A04 A05
8P, 8PA 75-147 225/35R18 K2b K46 K56 T87 A06 A08 A09
e1*2001/116*0217*.., 75-147 225/40R18 K2b K46 K56 A12 A14 A19
e1*2001/116*0241*.., 75-147 245/35R18 K2a K2b K44 K46 K56 R03 Flh K1c V18
e1*2001/116*0418*.. 75-147 255/35R18 K2c K44 K46 K56 R03 S01
Audi A4 74-188 225/40R18 T88 T89 T91 A02 A04 A05
8E 74-188 235/40R18 K1a K1b K2b K44 K46 A06 A08 A09
e1*98/14*0151*.., A12 A14 A19
e1*2001/116*0151*.. Car Lim S01
Audi A4 162 225/40R18 T88 T89 T91 A02 A04 A05
QB6 162 235/40R18 K1a K1b K2b K44 K46 A06 A08 A09
e1*2001/116*0243*.. A12 A14 A19
Car Cbo Lim
S01
Audi A4 Cabriolet 96-188 225/40R18 T88 T89 T91 T92 A02 A04 A05
8H 96-188 235/40R18 K1a K2b K44 K46 T91 T93 A06 A08 A09
e1*98/14*0177*.., A12 A14 A19
e1*2001/116*0177*.. Cbo S01
Audi A4 S4 253 225/40R18 M+S T92 A02 A04 A05
8E,8H,QB6 253 235/40R18 K1a K1b K2b K44 K46 T91 T93 A06 A08 A09
e1*98/14,2001/116* A12 A14 A19
0151,0177,0243*.. Car Cbo Lim
S01
Audi A6 -/Avant 89-257 225/45R18 T91 T95 A02 A04 A05
4F 89-257 235/40R18 T91 T93 A06 A08 A09
e1*2001/116*0254*.., 89-257 245/40R18 T93 A12 A14 A19
e1*2001/116*0276*.. 89-257 255/40R18 K1b K2b Car Lim NBF
V18 X27 S01
Audi A6 Allroad 120-257 225/50R18 R70 A02 A04 A05
4F 120-257 235/45R18 A06 A08 A09
e1*2001/116*0254*.. 120-257 245/45R18 A12 A14 A19
120-257 255/40R18 K42 K46 X28 S01
120-257 255/45R18 K42 K46
Audi A6 S6 320 255/40R18 K1b K2b A02 A04 A05
4F A06 A08 A09
e1*2001/116*0254*.., A12 A14 A19
Car Lim RDK
X27 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 07-0005-A05-V03
Prüfgegenstand PKW-Sonderrad 8,5 J x 18 H2 Typ TN4-8518
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH
Seite 3 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A8 154-257 235/50R18 K1a K2b R37 A02 A04 A05
4E 154-257 245/45R18 R37 T00 T96 A06 A08 A09
e1*2001/116*0198*.., 154-331 235/50R18 K1a K2b M+S A12 A14 A19
e1*2001/116*0246*.. 154-331 245/45R18 M+S T00 T96 B03 BnK Lim
154-331 255/45R18 K1a K2b NBF RDK V18
S01
Audi A8 110-250 235/50R18 K46 A02 A04 A05
D2 110-309 245/45R18 R35 A06 A08 A09
G850, 110-309 255/45R18 K46 A12 A14 A19
e1*93/81*0005*..; 265-309 235/50R18 K46 M+S R09 R35 NBF V18 S01
e1*98/14*0005*.. 309 235/45R18 M+S R09 T97 T98
Audi TT 118-147 225/40R18 K46 K56 A02 A04 A05
8J 118-147 225/45R18 K46 K56 A06 A08 A09
e1*2001/116* 118-147 235/40R18 K46 K56 A12 A14 A19
0369, 0374, 0375*.. 118-184 245/40R18 K1a K1b K2b K46 K56 A57 Cbo Cpe
118-184 255/35R18 K1c K2b K44 K46 K56 V00 V18 S01
118-184 255/40R18 K1c K2b K44 K46 K56
118-200 225/40R18 K46 K56 M+S
118-200 225/45R18 K46 K56 M+S
118-200 235/40R18 K46 K56 M+S
118-200 245/40R18 K1a K1b K2b K46 K56 M+S
Ford Galaxy 66-150 235/40R18 R70 A02 A04 A05
WGR A06 A08 A09
e1*93/81,95/54, A12 A14 A19
2001/116*0024*.. K1a K2c K42
K46 K56 S02
Seat Alhambra 66-150 235/40R18 R70 A02 A04 A05
7MS A06 A08 A09
e1*95/54, 98/14, A12 A14 A19
2001/116*0036*.. K1a K2c K42
K46 K56 S02
Seat Altea/Toledo 63-118 215/40R18 K1c K2b R37 T85 T89 A02 A04 A05
5P 63-118 225/35R18 K1c K2b K46 K56 T83 T87 A06 A08 A09
e9*2001/116*0050*.. 63-147 225/40R18 K1c K2b K46 K56 A12 A14 A19
A58 Flh Sth
S01
Seat Leon 63-155 215/40R18 K27 K2b R37 T85 T89 A02 A04 A05
1P 63-155 225/35R18 K27 K2b K41 K46 R37 T83 T87 A06 A08 A09
e9*2001/116*0052*.. 63-195 225/40R18 K27 K2b K41 K46 T88 A12 A14 A19
A58 Flh K1a
K1b S01
Skoda Octavia 55-118 215/40R18 A58 K1a R37 T89 A02 A04 A05
1Z 55-147 225/40R18 K1c K2b K56 T88 T89 T91 A06 A08 A09
e11*2001/116*0230*; A12 A14 A19
e11*2007/46*0012*.. Car Lim Npf
S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 07-0005-A05-V03
Prüfgegenstand PKW-Sonderrad 8,5 J x 18 H2 Typ TN4-8518
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH
Seite 4 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Skoda Octavia Scout 103-118 225/45R18 K1c K56 A02 A04 A05
1Z 103-118 235/40R18 K1c K2b K44 K46 K56 A06 A08 A09
e11*2001/116* 103-118 245/40R18 K1c K2b K30 K44 K46 K56 A12 A14 A19
0230*21-..; A56 Car KMV
e11*2007/46*0012*.. S01
Skoda Superb 77-191 225/40R18 K1a K1b K27 K2b K56 T92 A02 A04 A05
3T 77-191 245/35R18 K1c K27 K2c K41 K44 K46 K56 A06 A08 A09
e11*2001/116*0326*; T92 A12 A14 A19
e11*2007/46*0014*.. Car Lim V18
S01
Skoda Yeti 77-125 225/40R18 K1b T89 T91 T92 A02 A04 A05
5L 77-125 225/45R18 K1b T91 T95 A06 A08 A09
e11*2007/46*0010*.., 77-125 235/40R18 K1a K1b K2b T91 T93 A12 A14 A19
e11*2007/46*0034*.. 77-125 245/40R18 K1c K2a K2b A57 S01
VW Bus 50-103 235/45R18 G01 K1c K2b T94 T98 150 A02 A04 A05
7DB 50-103 245/40R18 K1c K2b R70 T97 150 A06 A08 A09
e1*96/79*0067*.., 50-103 245/45R18 G01 K1c K2b T00 T96 150 A12 A14 A19
e1*98/14*0067*.. K34 K41 K42
K45 S02
VW Bus 65-150 235/45R18 G67 K1c K2b T98 T99 150 A02 A04 A05
7DZ 65-150 245/40R18 K1c K2b T97 150 A06 A08 A09
e1*97/27*0095*.., 65-150 245/45R18 G67 K1c K2b T00 T96 150 A12 A14 A19
e1*98/14*0095*.. K34 K42 K45
S02
VW Bus, Transporter 50-103 235/45R18 G01 T94 T98 T99 150 A02 A04 A05
70X02.., 70X12.. 50-103 245/40R18 T93 T97 150 A06 A08 A09
H297-300, 304, 306, 50-103 245/45R18 G01 T00 T96 150 A12 A14 A19
H322-327 K1c K2c K34
K41 K42 K45
S02
VW Bus, Transporter 50-103 235/45R18 G01 K1c K2b T98 T99 150 A02 A04 A05
7DW, 7DWA 50-103 245/40R18 K1c K2b T97 150 A06 A08 A09
e1*96/79, 98/14* 50-103 245/45R18 G01 K1c K2b T00 150 A12 A14 A19
0066,0120*.. K34 K41 K42
K45 S02
VW Cross Touran 75-125 235/40R18 K1c A02 A04 A05
1T A06 A08 A09
e1*2001/116 A12 A14 A19
*0211*15-..; KMV S01
e1*2007/46*0357*..
VW EOS 85-184 225/40R18 K2b K46 K56 A02 A04 A05
1F 85-191 225/40R18 K2b K46 K56 M+S A06 A08 A09
e1*2001/116*0349*.. 85-191 235/40R18 K1a K2b K46 K56 A12 A14 A19
85-191 245/35R18 K1a K1b K2a K2b K44 K46 K56 A58 Cbo V18
S01
VW Golf (V) 55-169 215/40R18 K1c K2b R37 T85 T89 A02 A04 A05
1K 55-169 225/35R18 K1c K2b K46 K56 R37 T83 T87 A06 A08 A09
e1*2001/116* 55-184 225/40R18 K1c K2b K46 K56 A12 A14 A19
0242*00-24 Flh S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 07-0005-A05-V03
Prüfgegenstand PKW-Sonderrad 8,5 J x 18 H2 Typ TN4-8518
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH
Seite 5 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Golf (V) Variant 59-147 215/40R18 K27 K44 K46 K56 T85 T89 A02 A04 A05
1KM 59-147 225/35R18 K27 K41 K44 K46 K56 T83 T87 A06 A08 A09
e1*2001/116* 59-147 225/40R18 K27 K41 K44 K46 K56 A12 A14 A19
0328*00-14 A58 Car K1c
K2c S01
VW Golf (VI) 59-155 215/40R18 K1c K2b K3a K6g K8d T85 T89 A02 A04 A05
1K 59-155 225/35R18 K1c K2c K3a K6h K8i T83 T87 A06 A08 A09
e1*2001/116 59-155 225/40R18 K1c K2c K3a K6h K8i A12 A14 A19
*0242*25-.. 59-155 235/35R18 K1c K2c K3a K6h K8r T86 T90 Flh V18 S01
59-155 235/40R18 K1c K2c K3a K6h K8r
59-155 245/35R18 K2c K6h K8r R03
VW Golf (VI) Variant 59-118 215/40R18 K1c K2b K3a K6h K8d T85 T89 A02 A04 A05
1KM 59-118 225/35R18 K1c K2b K3a K6h K8i T83 T87 A06 A08 A09
e1*2001/116 59-118 225/40R18 K1c K2b K3a K6h K8i A12 A14 A19
*0328*15-.. 59-118 235/35R18 K1c K2c K3a K6h K8r T86 T90 Car V18 S01
59-118 235/40R18 K1c K2c K3a K6h K8r
59-118 245/35R18 K2c K6h K8r R03
VW Golf Plus 55-125 215/40R18 K27 K2b K44 K56 T85 T89 A02 A04 A05
1KP 55-125 225/40R18 K27 K2c K41 K44 K56 T88 T89 A06 A08 A09
e1*2001/116*0304*.. 55-85 225/35R18 K27 K2c K41 K44 K56 T87 A12 A14 A19
A58 Flh K1c
S01
VW Jetta 75-147 215/40R18 K27 K2b K44 K46 T85 T89 A02 A04 A05
1KM 75-147 225/35R18 K27 K2c K41 K44 K46 T83 T87 A06 A08 A09
e1*2001/116*0328*.. 75-147 225/40R18 K27 K2c K41 K44 K46 A12 A14 A19
A58 K1c K56
Sth S01
VW Passat 184 235/40R18 K1c K2b K46 K56 A02 A04 A05
3C 184 245/35R18 K1c K2b K44 K46 K56 T88 T89 A06 A08 A09
e1*2001/116*0307*.. A12 A14 A19
Lim S01
VW Passat 75-147 225/40R18 K1a K46 K56 T88 T89 A02 A04 A05
3C 75-147 235/40R18 K1c K2b K46 K56 A06 A08 A09
e1*2001/116*0307*.. 75-147 245/35R18 K1c K2b K44 K46 K56 T88 T89 A12 A14 A19
Lim V18 S01
VW Passat CC 100-220 235/40R18 K2b K42 K46 K56 A02 A04 A05
3CC 100-220 245/35R18 K1a K2c K42 K44 K46 K56 A06 A08 A09
e1*2001/116*0468*.. 100-220 245/40R18 G01 K1a K2c K41 K42 K44 K46 A12 A14 A19
K56
100-220 255/35R18 K1c K2c K41 K42 K44 K46 K56 K32 S01
VW Passat Variant 75-147 225/40R18 K1a K2b K46 K56 T88 T89 T91 A02 A04 A05
3C 75-147 235/40R18 K1c K2b K46 K56 A06 A08 A09
e1*2001/116*0307*.. 75-147 245/35R18 K1c K2b K44 K46 K56 T88 T89 A12 A14 A19
T92 Car V18 S01
VW Passat Variant 184 225/40R18 K1a K2b K46 K56 M+S T91 A02 A04 A05
3C 184 235/40R18 K1c K2b K46 K56 A06 A08 A09
e1*2001/116*0307*.. 184 245/35R18 K1c K2b K44 K46 K56 T92 A12 A14 A19
Car S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 07-0005-A05-V03
Prüfgegenstand PKW-Sonderrad 8,5 J x 18 H2 Typ TN4-8518
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH
Seite 6 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Phaeton 165-331 235/50R18 T01 T97 149 A02 A04 A05
3D 165-331 245/45R18 T00 T96 150 A06 A08 A09
e1*98/14*0189*.., 165-331 255/45R18 T03 T99 150 A12 A14 A19
e1*2001/116*0189*.. Lim RDK V18
S01
VW Scirocco 90-155 225/40R18 A02 A04 A05
13 90-155 235/40R18 A06 A08 A09
e1*2001/116*0471*.. 90-155 245/35R18 K1a K2b A12 A14 A19
90-155 245/40R18 K1a K2b A58 Cpe V18
90-155 255/35R18 K1c K2c K42 S01
VW Sharan 66-150 235/40R18 R70 A02 A04 A05
7M A06 A08 A09
e1*93/81,95/54, A12 A14 A19
98/14,2001/116 K1a K2c K42
*0023*.. K46 K56 S02
VW Tiguan 100-147 235/50R18 K1a K1b K2b A02 A04 A05
5N 100-147 245/45R18 K2b A06 A08 A09
e1*2001/116*0450*.. 100-147 255/45R18 K1a K1b K2b A12 A14 A19
S03
VW Tiguan 100-147 235/50R18 A02 A04 A05
5N 100-147 245/45R18 A06 A08 A09
e1*2001/116*0450*.. 100-147 255/45R18 A12 A14 A19
- mit Radhaus- KMV S03
Verbreiterungen
VW Touran 66-125 225/40R18 K1c K2b T88 T89 T91 A02 A04 A05
1T A06 A08 A09
e1*2001/116*0211*..; A12 A14 A19
e1*2007/46*0357*.. A58 Npf S01
Auflagen und Hinweise
149 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1490 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33 zu
Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
150 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1500 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33 zu
Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A02 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen
oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis
entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief und
-schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines Reifenherstellers
und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher Profiltypen auf Vorder- und
Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen- oder Fahrzeughersteller zu
bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

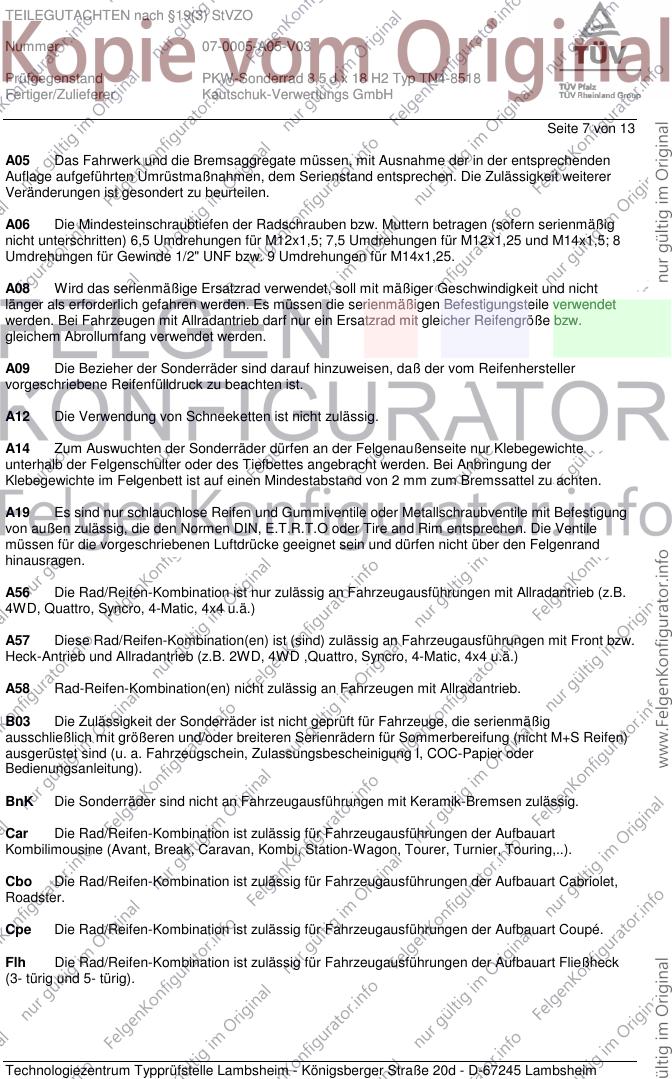

TEILEGUTACHTEN nach §19(3) StVZO
Nummer 07-0005-A05-V03
Prüfgegenstand PKW-Sonderrad 8,5 J x 18 H2 Typ TN4-8518
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH
Seite 7 von 13
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A06 Die Mindesteinschraubtiefen der Radschrauben bzw. Muttern betragen (sofern serienmäßig
nicht unterschritten) 6,5 Umdrehungen für M12x1,5; 7,5 Umdrehungen für M12x1,25 und M14x1,5; 8
Umdrehungen für Gewinde 1/2" UNF bzw. 9 Umdrehungen für M14x1,25.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, daß der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der
Klebegewichte im Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A19 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen zulässig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Die Ventile
müssen für die vorgeschriebenen Luftdrücke geeignet sein und dürfen nicht über den Felgenrand
hinausragen.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u.ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front bzw.
Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD ,Quattro, Syncro, 4-Matic, 4x4 u.ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
BnK Die Sonderräder sind nicht an Fahrzeugausführungen mit Keramik-Bremsen zulässig.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3- türig und 5- türig).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

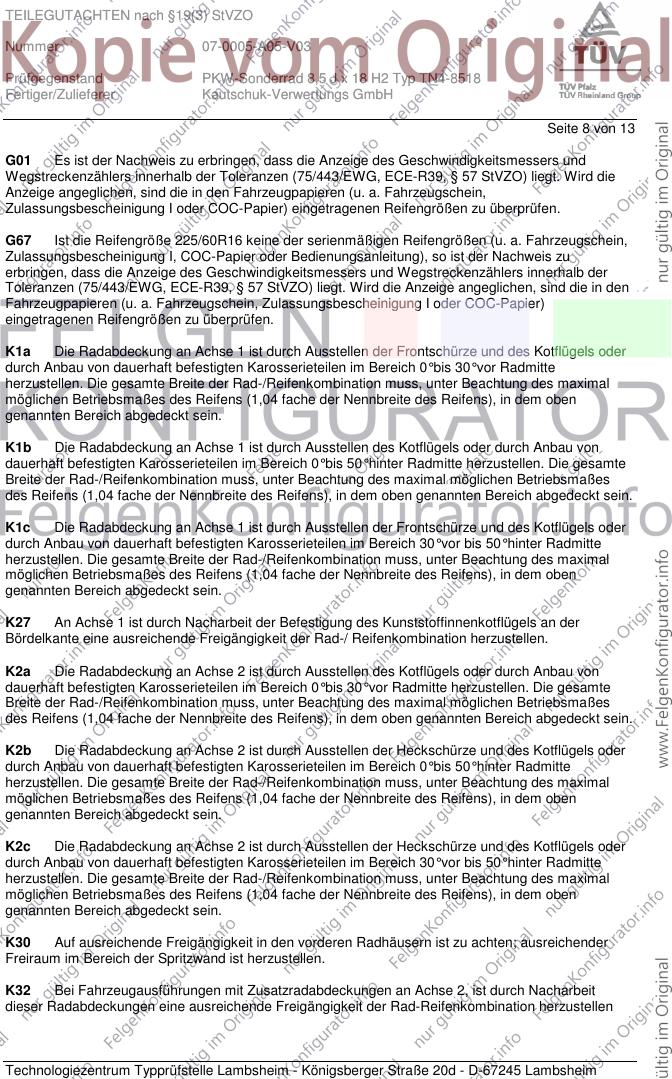

TEILEGUTACHTEN nach §19(3) StVZO
Nummer 07-0005-A05-V03
Prüfgegenstand PKW-Sonderrad 8,5 J x 18 H2 Typ TN4-8518
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH
Seite 8 von 13
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G67 Ist die Reifengröße 225/60R16 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), so ist der Nachweis zu
erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der
Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K27 An Achse 1 ist durch Nacharbeit der Befestigung des Kunststoffinnenkotflügels an der
Bördelkante eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K30 Auf ausreichende Freigängigkeit in den vorderen Radhäusern ist zu achten; ausreichender
Freiraum im Bereich der Spritzwand ist herzustellen.
K32 Bei Fahrzeugausführungen mit Zusatzradabdeckungen an Achse 2, ist durch Nacharbeit
dieser Radabdeckungen eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 07-0005-A05-V03
Prüfgegenstand PKW-Sonderrad 8,5 J x 18 H2 Typ TN4-8518
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH
Seite 9 von 13
K34 Die Funktion der Schiebetüren ist zu überprüfen.
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100mm hinter Radmitte) zu entfernen und die Befestigungslasche
vollständig noch oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu
befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100mm vor bis 200mm hinter
Radmitte um 5mm aufzuweiten.
K8i An Achse 2 sind die Radhausausschnittkanten im Bereich 200mm vor bis 200mm hinter
Radmitte um 10mm aufzuweiten.
K8r An Achse 2 sind die Radhausausschnittkanten im Bereich 200mm vor bis 200mm hinter
Radmitte um 15mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NBF Das Sonderrad ist nicht zulässig für gepanzerte bzw. beschussgeschützte
Fahrzeugausführungen.
Npf Rad-Reifen-Kombination(en) nicht zulässig bei Fahrzeugausführungen Fun, bzw. Cross.
(Fahrzeugvarianten mit Radlaufverbreiterungen)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

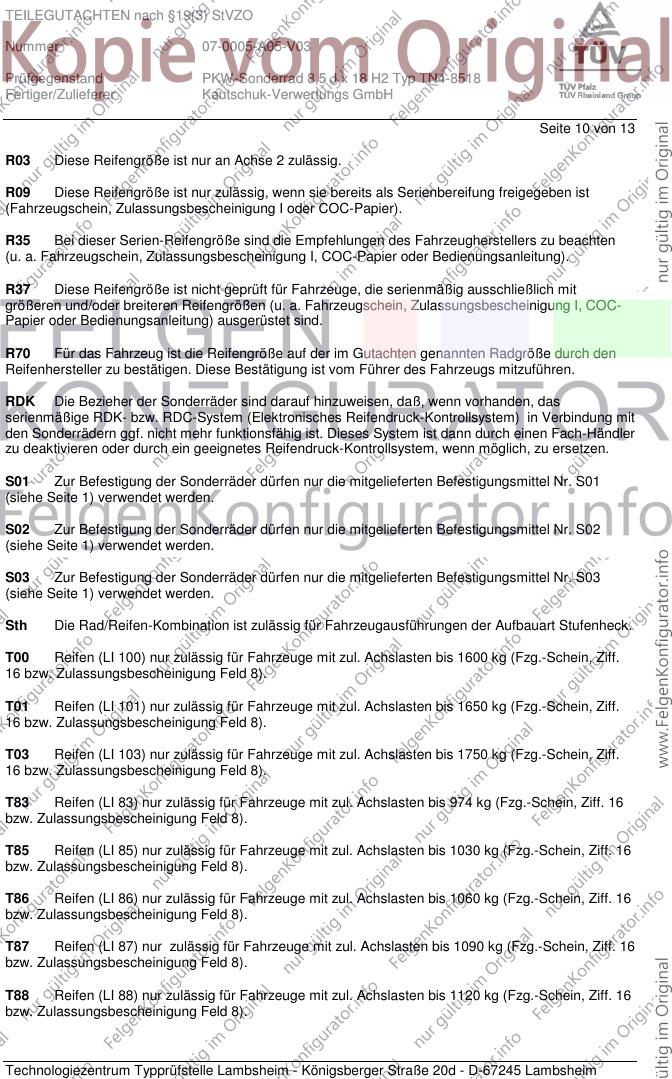

TEILEGUTACHTEN nach §19(3) StVZO
Nummer 07-0005-A05-V03
Prüfgegenstand PKW-Sonderrad 8,5 J x 18 H2 Typ TN4-8518
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH
Seite 10 von 13
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
RDK Die Bezieher der Sonderräder sind darauf hinzuweisen, daß, wenn vorhanden, das
serienmäßige RDK- bzw. RDC-System (Elektronisches Reifendruck-Kontrollsystem) in Verbindung mit
den Sonderrädern ggf. nicht mehr funktionsfähig ist. Dieses System ist dann durch einen Fach-Händler
zu deaktivieren oder durch ein geeignetes Reifendruck-Kontrollsystem, wenn möglich, zu ersetzen.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T01 Reifen (LI 101) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1650 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T03 Reifen (LI 103) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1750 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 07-0005-A05-V03
Prüfgegenstand PKW-Sonderrad 8,5 J x 18 H2 Typ TN4-8518
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH

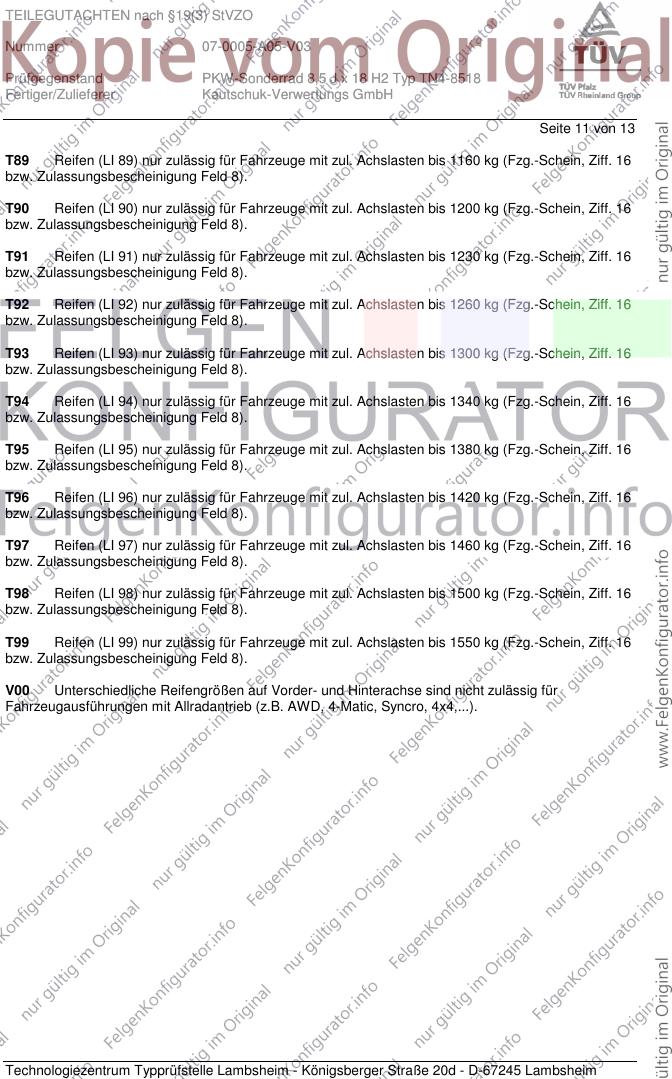

Seite 11 von 13
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 07-0005-A05-V03
Prüfgegenstand PKW-Sonderrad 8,5 J x 18 H2 Typ TN4-8518
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH

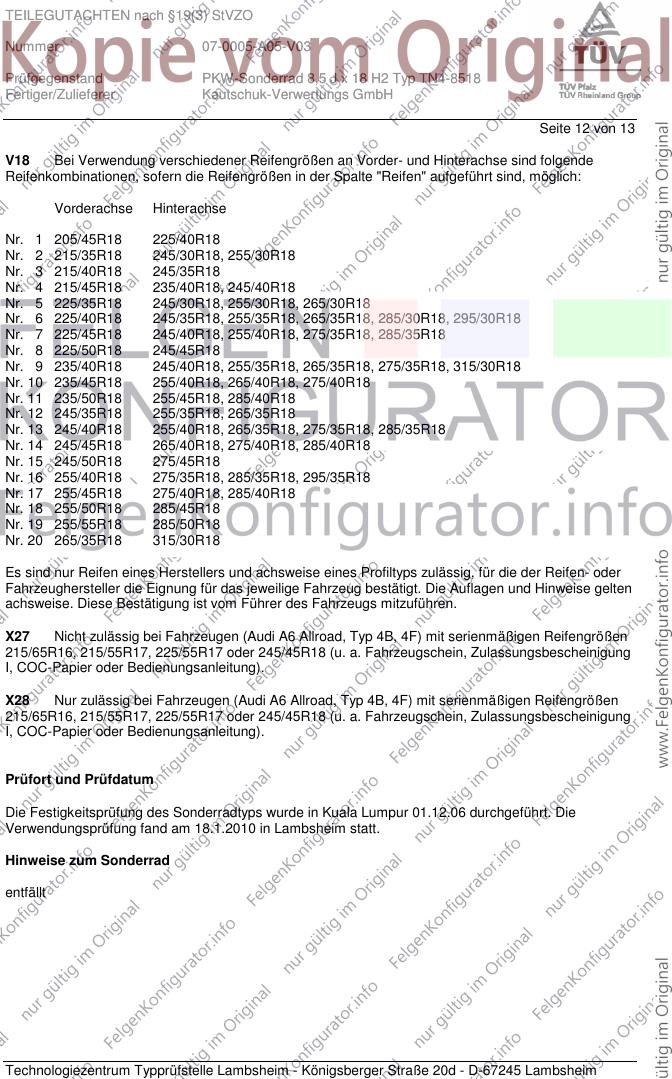

Seite 12 von 13
V18 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 205/45R18 225/40R18
Nr. 2 215/35R18 245/30R18, 255/30R18
Nr. 3 215/40R18 245/35R18
Nr. 4 215/45R18 235/40R18, 245/40R18
Nr. 5 225/35R18 245/30R18, 255/30R18, 265/30R18
Nr. 6 225/40R18 245/35R18, 255/35R18, 265/35R18, 285/30R18, 295/30R18
Nr. 7 225/45R18 245/40R18, 255/40R18, 275/35R18, 285/35R18
Nr. 8 225/50R18 245/45R18
Nr. 9 235/40R18 245/40R18, 255/35R18, 265/35R18, 275/35R18, 315/30R18
Nr. 10 235/45R18 255/40R18, 265/40R18, 275/40R18
Nr. 11 235/50R18 255/45R18, 285/40R18
Nr. 12 245/35R18 255/35R18, 265/35R18
Nr. 13 245/40R18 255/40R18, 265/35R18, 275/35R18, 285/35R18
Nr. 14 245/45R18 265/40R18, 275/40R18, 285/40R18
Nr. 15 245/50R18 275/45R18
Nr. 16 255/40R18 275/35R18, 285/35R18, 295/35R18
Nr. 17 255/45R18 275/40R18, 285/40R18
Nr. 18 255/50R18 285/45R18
Nr. 19 255/55R18 285/50R18
Nr. 20 265/35R18 315/30R18
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise gelten
achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
X27 Nicht zulässig bei Fahrzeugen (Audi A6 Allroad, Typ 4B, 4F) mit serienmäßigen Reifengrößen
215/65R16, 215/55R17, 225/55R17 oder 245/45R18 (u. a. Fahrzeugschein, Zulassungsbescheinigung
I, COC-Papier oder Bedienungsanleitung).
X28 Nur zulässig bei Fahrzeugen (Audi A6 Allroad, Typ 4B, 4F) mit serienmäßigen Reifengrößen
215/65R16, 215/55R17, 225/55R17 oder 245/45R18 (u. a. Fahrzeugschein, Zulassungsbescheinigung
I, COC-Papier oder Bedienungsanleitung).
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in Kuala Lumpur 01.12.06 durchgeführt. Die
Verwendungsprüfung fand am 18.1.2010 in Lambsheim statt.
Hinweise zum Sonderrad
entfällt
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 07-0005-A05-V03
Prüfgegenstand PKW-Sonderrad 8,5 J x 18 H2 Typ TN4-8518
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH

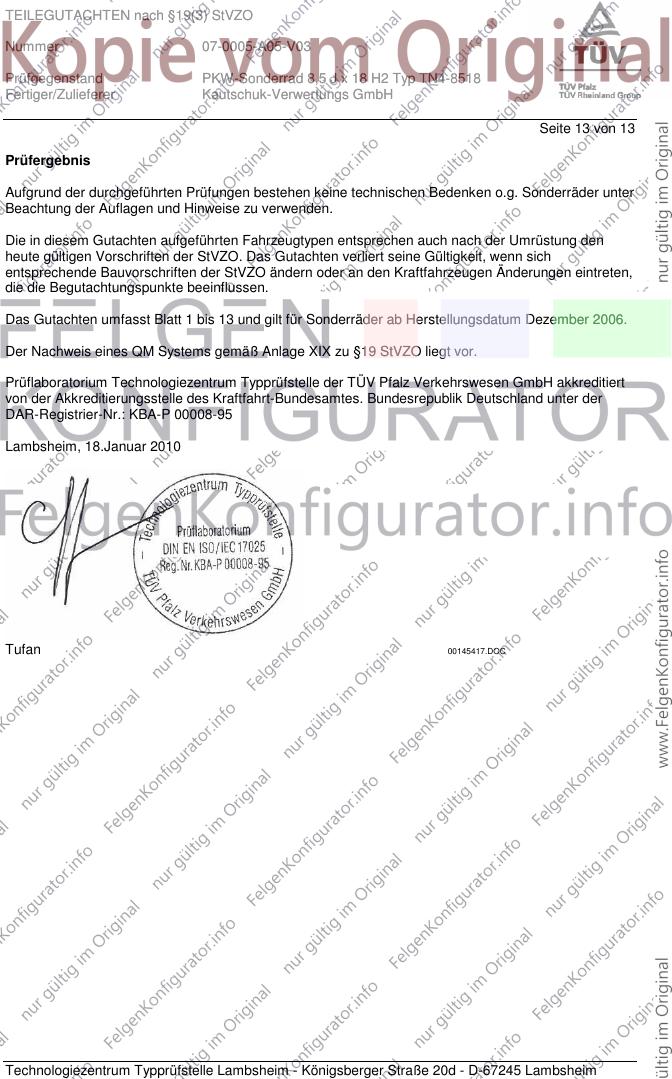

Seite 13 von 13
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder unter
Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten,
die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 13 und gilt für Sonderräder ab Herstellungsdatum Dezember 2006.
Der Nachweis eines QM Systems gemäß Anlage XIX zu §19 StVZO liegt vor.
Prüflaboratorium Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH akkreditiert
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes. Bundesrepublik Deutschland unter der
DAR-Registrier-Nr.: KBA-P 00008-95
Lambsheim, 18.Januar 2010
Tufan 00145417.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
