TEILEGUTACHTEN nach §19(3) StVZO
Nummer 06-0306-A14-V03
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8 J x 17 H2 Typ TN1-8017
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH
Seite 1 von 13
Hersteller Kautschuk-Verwertungs GmbH
An der Walkmühle 2
46356 Essen
QM-Nr. 49 02 0280806
Prüfgegenstand PKW-Sonderrad
Modell TN1
Typ TN1-8017
Radgröße 8 J x 17 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
5E TN1-8017 5E / Ø72,6-Ø57,1 5/112/57,1 45 650 1990
Kennzeichnungen
Herstellerzeichen TOMASON
Radtyp und Ausführung TN1-8017
Radgröße 8 J x 17 H2
Einpresstiefe ET...(s.o.)
Giessereikennzeichen TAM
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M14x1,5 Kegel 60° 120 30
S02 Schraube M14x1,5 Kegel 60° 170 33
S03 Schraube M14x1,5 Kegel 60° 140 30
Prüfungen
Das Gutachten über die Sonderradprüfungen wurde von der TÜV Pfalz Verkehrswesen GmbH unter
der Gutachten Nr. 060306-A00-V05 ausgestellt.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 wurden an den im Verwendungsbereich
aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Ford
Seat
Skoda
Volkswagen
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

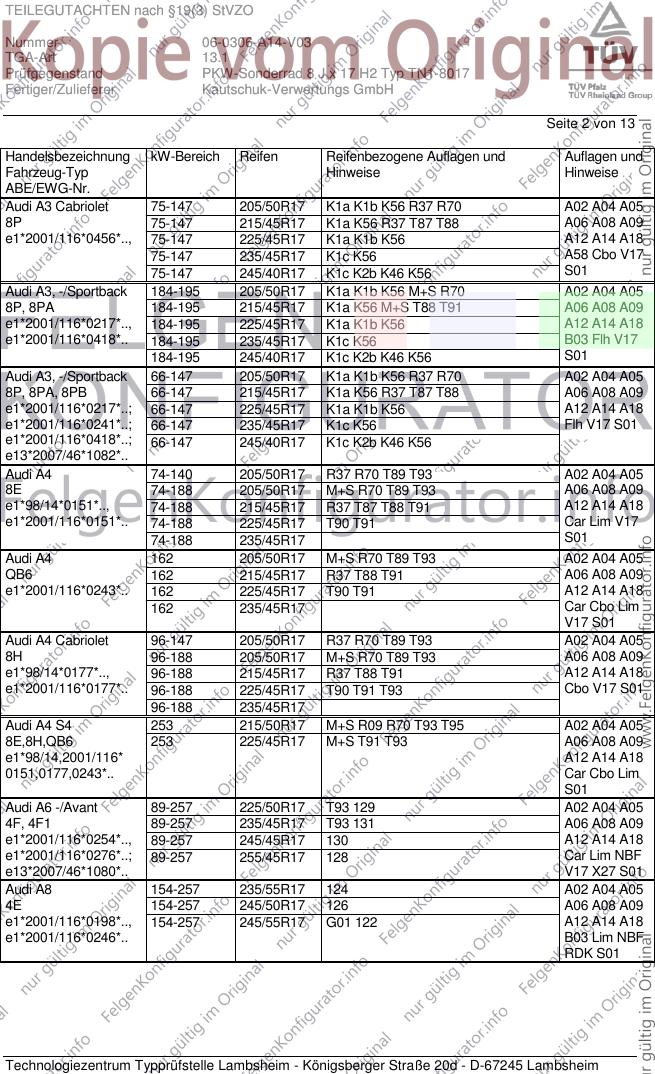

TEILEGUTACHTEN nach §19(3) StVZO
Nummer 06-0306-A14-V03
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8 J x 17 H2 Typ TN1-8017
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH
Seite 2 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A3 Cabriolet 75-147 205/50R17 K1a K1b K56 R37 R70 A02 A04 A05
8P 75-147 215/45R17 K1a K56 R37 T87 T88 A06 A08 A09
e1*2001/116*0456*.., 75-147 225/45R17 K1a K1b K56 A12 A14 A18
75-147 235/45R17 K1c K56 A58 Cbo V17
75-147 245/40R17 K1c K2b K46 K56 S01
Audi A3, -/Sportback 184-195 205/50R17 K1a K1b K56 M+S R70 A02 A04 A05
8P, 8PA 184-195 215/45R17 K1a K56 M+S T88 T91 A06 A08 A09
e1*2001/116*0217*.., 184-195 225/45R17 K1a K1b K56 A12 A14 A18
e1*2001/116*0418*.. 184-195 235/45R17 K1c K56 B03 Flh V17
184-195 245/40R17 K1c K2b K46 K56 S01
Audi A3, -/Sportback 66-147 205/50R17 K1a K1b K56 R37 R70 A02 A04 A05
8P, 8PA, 8PB 66-147 215/45R17 K1a K56 R37 T87 T88 A06 A08 A09
e1*2001/116*0217*..; 66-147 225/45R17 K1a K1b K56 A12 A14 A18
e1*2001/116*0241*..; 66-147 235/45R17 K1c K56 Flh V17 S01
e1*2001/116*0418*..; 66-147 245/40R17 K1c K2b K46 K56
e13*2007/46*1082*..
Audi A4 74-140 205/50R17 R37 R70 T89 T93 A02 A04 A05
8E 74-188 205/50R17 M+S R70 T89 T93 A06 A08 A09
e1*98/14*0151*.., 74-188 215/45R17 R37 T87 T88 T91 A12 A14 A18
e1*2001/116*0151*.. 74-188 225/45R17 T90 T91 Car Lim V17
74-188 235/45R17 S01
Audi A4 162 205/50R17 M+S R70 T89 T93 A02 A04 A05
QB6 162 215/45R17 R37 T88 T91 A06 A08 A09
e1*2001/116*0243*.. 162 225/45R17 T90 T91 A12 A14 A18
162 235/45R17 Car Cbo Lim
V17 S01
Audi A4 Cabriolet 96-147 205/50R17 R37 R70 T89 T93 A02 A04 A05
8H 96-188 205/50R17 M+S R70 T89 T93 A06 A08 A09
e1*98/14*0177*.., 96-188 215/45R17 R37 T88 T91 A12 A14 A18
e1*2001/116*0177*.. 96-188 225/45R17 T90 T91 T93 Cbo V17 S01
96-188 235/45R17
Audi A4 S4 253 215/50R17 M+S R09 R70 T93 T95 A02 A04 A05
8E,8H,QB6 253 225/45R17 M+S T91 T93 A06 A08 A09
e1*98/14,2001/116* A12 A14 A18
0151,0177,0243*.. Car Cbo Lim
S01
Audi A6 -/Avant 89-257 225/50R17 T93 129 A02 A04 A05
4F, 4F1 89-257 235/45R17 T93 131 A06 A08 A09
e1*2001/116*0254*.., 89-257 245/45R17 130 A12 A14 A18
e1*2001/116*0276*..; 89-257 255/45R17 128 Car Lim NBF
e13*2007/46*1080*.. V17 X27 S01
Audi A8 154-257 235/55R17 124 A02 A04 A05
4E 154-257 245/50R17 126 A06 A08 A09
e1*2001/116*0198*.., 154-257 245/55R17 G01 122 A12 A14 A18
e1*2001/116*0246*.. B03 Lim NBF
RDK S01

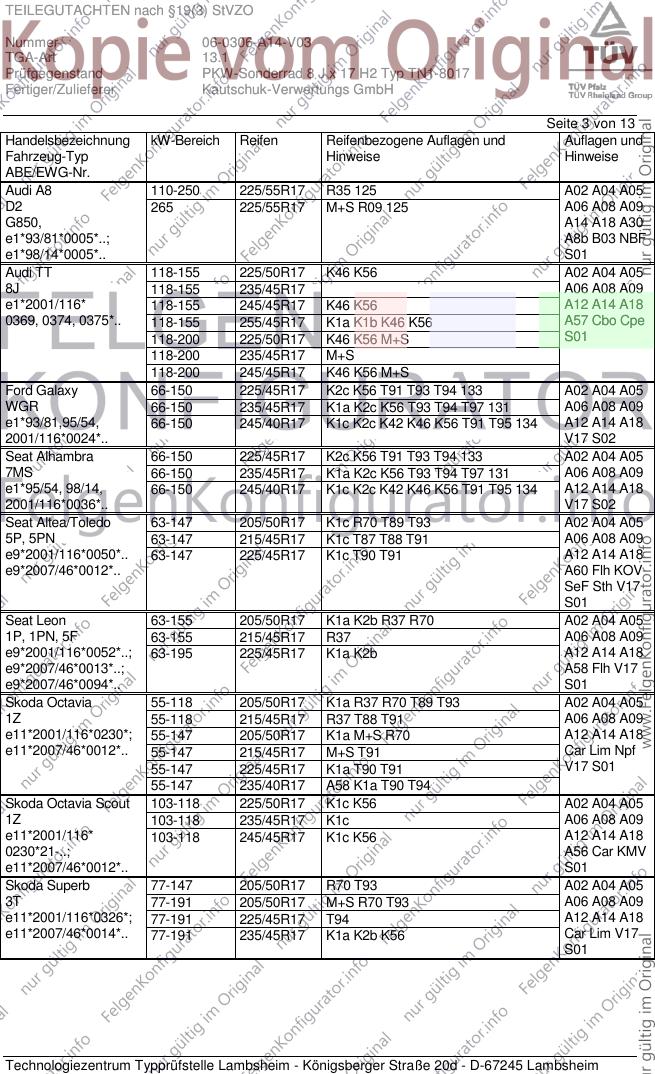

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 06-0306-A14-V03
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8 J x 17 H2 Typ TN1-8017
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH
Seite 3 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A8 110-250 225/55R17 R35 125 A02 A04 A05
D2 265 225/55R17 M+S R09 125 A06 A08 A09
G850, A14 A18 A30
e1*93/81*0005*..; A8b B03 NBF
e1*98/14*0005*.. S01
Audi TT 118-155 225/50R17 K46 K56 A02 A04 A05
8J 118-155 235/45R17 A06 A08 A09
e1*2001/116* 118-155 245/45R17 K46 K56 A12 A14 A18
0369, 0374, 0375*.. 118-155 255/45R17 K1a K1b K46 K56 A57 Cbo Cpe
118-200 225/50R17 K46 K56 M+S S01
118-200 235/45R17 M+S
118-200 245/45R17 K46 K56 M+S
Ford Galaxy 66-150 225/45R17 K2c K56 T91 T93 T94 133 A02 A04 A05
WGR 66-150 235/45R17 K1a K2c K56 T93 T94 T97 131 A06 A08 A09
e1*93/81,95/54, 66-150 245/40R17 K1c K2c K42 K46 K56 T91 T95 134 A12 A14 A18
2001/116*0024*.. V17 S02
Seat Alhambra 66-150 225/45R17 K2c K56 T91 T93 T94 133 A02 A04 A05
7MS 66-150 235/45R17 K1a K2c K56 T93 T94 T97 131 A06 A08 A09
e1*95/54, 98/14, 66-150 245/40R17 K1c K2c K42 K46 K56 T91 T95 134 A12 A14 A18
2001/116*0036*.. V17 S02
Seat Altea/Toledo 63-147 205/50R17 K1c R70 T89 T93 A02 A04 A05
5P, 5PN 63-147 215/45R17 K1c T87 T88 T91 A06 A08 A09
e9*2001/116*0050*.. 63-147 225/45R17 K1c T90 T91 A12 A14 A18
e9*2007/46*0012*.. A60 Flh KOV
SeF Sth V17
S01
Seat Leon 63-155 205/50R17 K1a K2b R37 R70 A02 A04 A05
1P, 1PN, 5F 63-155 215/45R17 R37 A06 A08 A09
e9*2001/116*0052*..; 63-195 225/45R17 K1a K2b A12 A14 A18
e9*2007/46*0013*..; A58 Flh V17
e9*2007/46*0094*.. S01
Skoda Octavia 55-118 205/50R17 K1a R37 R70 T89 T93 A02 A04 A05
1Z 55-118 215/45R17 R37 T88 T91 A06 A08 A09
e11*2001/116*0230*; 55-147 205/50R17 K1a M+S R70 A12 A14 A18
e11*2007/46*0012*.. 55-147 215/45R17 M+S T91 Car Lim Npf
55-147 225/45R17 K1a T90 T91 V17 S01
55-147 235/40R17 A58 K1a T90 T94
Skoda Octavia Scout 103-118 225/50R17 K1c K56 A02 A04 A05
1Z 103-118 235/45R17 K1c A06 A08 A09
e11*2001/116* 103-118 245/45R17 K1c K56 A12 A14 A18
0230*21-..; A56 Car KMV
e11*2007/46*0012*.. S01
Skoda Superb 77-147 205/50R17 R70 T93 A02 A04 A05
3T 77-191 205/50R17 M+S R70 T93 A06 A08 A09
e11*2001/116*0326*; 77-191 225/45R17 T94 A12 A14 A18
e11*2007/46*0014*.. 77-191 235/45R17 K1a K2b K56 Car Lim V17
S01

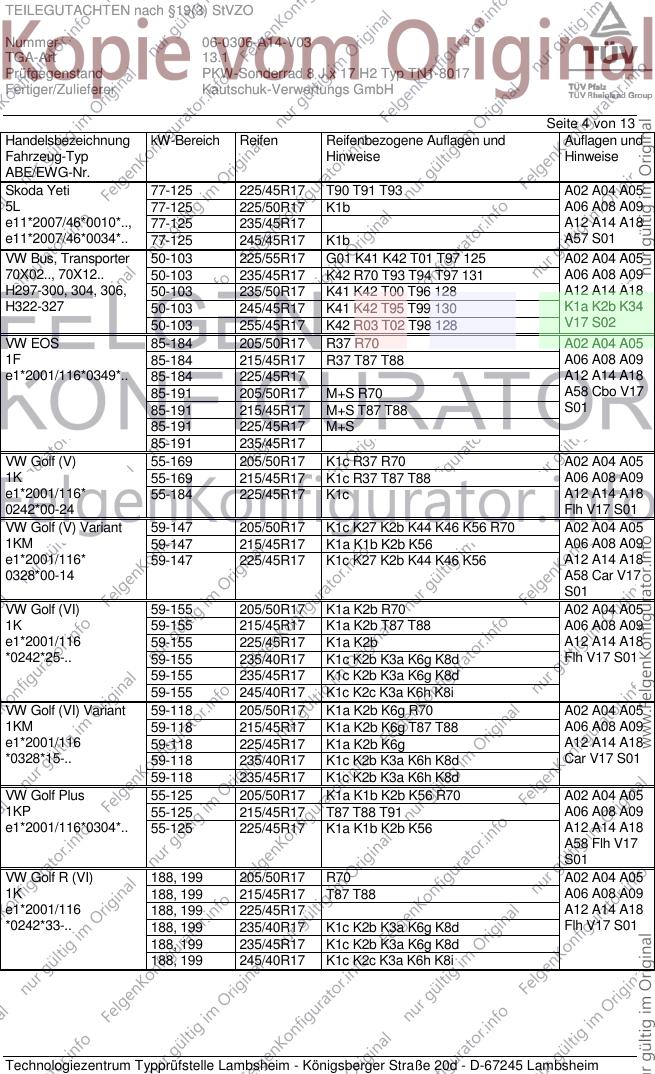

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 06-0306-A14-V03
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8 J x 17 H2 Typ TN1-8017
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH
Seite 4 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Skoda Yeti 77-125 225/45R17 T90 T91 T93 A02 A04 A05
5L 77-125 225/50R17 K1b A06 A08 A09
e11*2007/46*0010*.., 77-125 235/45R17 A12 A14 A18
e11*2007/46*0034*.. 77-125 245/45R17 K1b A57 S01
VW Bus, Transporter 50-103 225/55R17 G01 K41 K42 T01 T97 125 A02 A04 A05
70X02.., 70X12.. 50-103 235/45R17 K42 R70 T93 T94 T97 131 A06 A08 A09
H297-300, 304, 306, 50-103 235/50R17 K41 K42 T00 T96 128 A12 A14 A18
H322-327 50-103 245/45R17 K41 K42 T95 T99 130 K1a K2b K34
50-103 255/45R17 K42 R03 T02 T98 128 V17 S02
VW EOS 85-184 205/50R17 R37 R70 A02 A04 A05
1F 85-184 215/45R17 R37 T87 T88 A06 A08 A09
e1*2001/116*0349*.. 85-184 225/45R17 A12 A14 A18
85-191 205/50R17 M+S R70 A58 Cbo V17
85-191 215/45R17 M+S T87 T88 S01
85-191 225/45R17 M+S
85-191 235/45R17
VW Golf (V) 55-169 205/50R17 K1c R37 R70 A02 A04 A05
1K 55-169 215/45R17 K1c R37 T87 T88 A06 A08 A09
e1*2001/116* 55-184 225/45R17 K1c A12 A14 A18
0242*00-24 Flh V17 S01
VW Golf (V) Variant 59-147 205/50R17 K1c K27 K2b K44 K46 K56 R70 A02 A04 A05
1KM 59-147 215/45R17 K1a K1b K2b K56 A06 A08 A09
e1*2001/116* 59-147 225/45R17 K1c K27 K2b K44 K46 K56 A12 A14 A18
0328*00-14 A58 Car V17
S01
VW Golf (VI) 59-155 205/50R17 K1a K2b R70 A02 A04 A05
1K 59-155 215/45R17 K1a K2b T87 T88 A06 A08 A09
e1*2001/116 59-155 225/45R17 K1a K2b A12 A14 A18
*0242*25-.. 59-155 235/40R17 K1c K2b K3a K6g K8d Flh V17 S01
59-155 235/45R17 K1c K2b K3a K6g K8d
59-155 245/40R17 K1c K2c K3a K6h K8i
VW Golf (VI) Variant 59-118 205/50R17 K1a K2b K6g R70 A02 A04 A05
1KM 59-118 215/45R17 K1a K2b K6g T87 T88 A06 A08 A09
e1*2001/116 59-118 225/45R17 K1a K2b K6g A12 A14 A18
*0328*15-.. 59-118 235/40R17 K1c K2b K3a K6h K8d Car V17 S01
59-118 235/45R17 K1c K2b K3a K6h K8d
VW Golf Plus 55-125 205/50R17 K1a K1b K2b K56 R70 A02 A04 A05
1KP 55-125 215/45R17 T87 T88 T91 A06 A08 A09
e1*2001/116*0304*.. 55-125 225/45R17 K1a K1b K2b K56 A12 A14 A18
A58 Flh V17
S01
VW Golf R (VI) 188, 199 205/50R17 R70 A02 A04 A05
1K 188, 199 215/45R17 T87 T88 A06 A08 A09
e1*2001/116 188, 199 225/45R17 A12 A14 A18
*0242*33-.. 188, 199 235/40R17 K1c K2b K3a K6g K8d Flh V17 S01
188, 199 235/45R17 K1c K2b K3a K6g K8d
188, 199 245/40R17 K1c K2c K3a K6h K8i

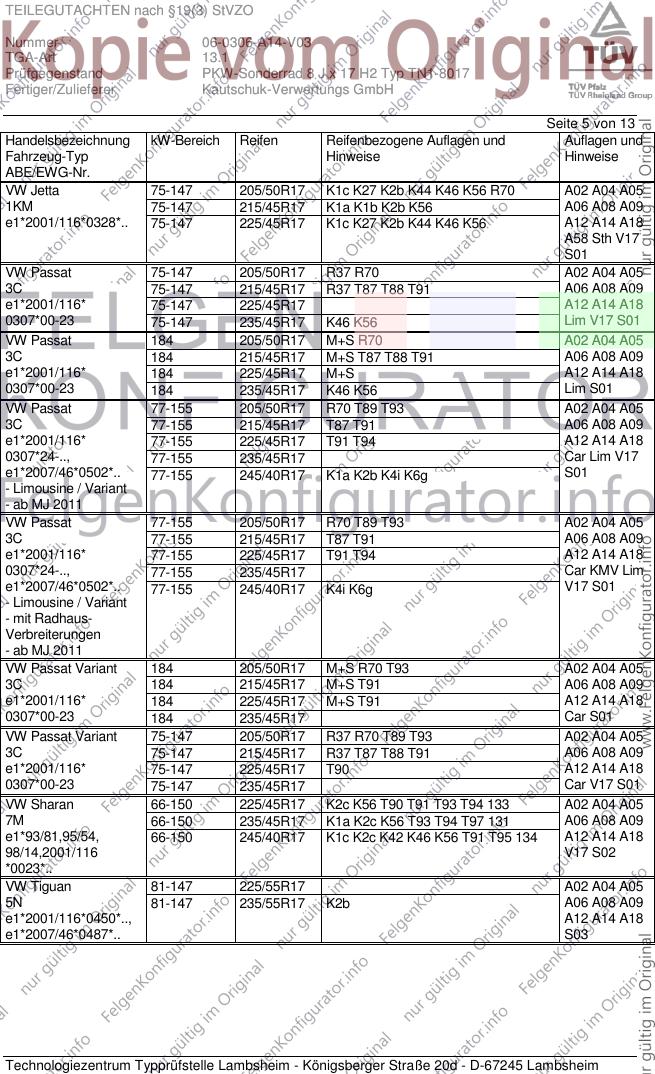

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 06-0306-A14-V03
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8 J x 17 H2 Typ TN1-8017
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH
Seite 5 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Jetta 75-147 205/50R17 K1c K27 K2b K44 K46 K56 R70 A02 A04 A05
1KM 75-147 215/45R17 K1a K1b K2b K56 A06 A08 A09
e1*2001/116*0328*.. 75-147 225/45R17 K1c K27 K2b K44 K46 K56 A12 A14 A18
A58 Sth V17
S01
VW Passat 75-147 205/50R17 R37 R70 A02 A04 A05
3C 75-147 215/45R17 R37 T87 T88 T91 A06 A08 A09
e1*2001/116* 75-147 225/45R17 A12 A14 A18
0307*00-23 75-147 235/45R17 K46 K56 Lim V17 S01
VW Passat 184 205/50R17 M+S R70 A02 A04 A05
3C 184 215/45R17 M+S T87 T88 T91 A06 A08 A09
e1*2001/116* 184 225/45R17 M+S A12 A14 A18
0307*00-23 184 235/45R17 K46 K56 Lim S01
VW Passat 77-155 205/50R17 R70 T89 T93 A02 A04 A05
3C 77-155 215/45R17 T87 T91 A06 A08 A09
e1*2001/116* 77-155 225/45R17 T91 T94 A12 A14 A18
0307*24-.., 77-155 235/45R17 Car Lim V17
e1*2007/46*0502*.. 77-155 245/40R17 K1a K2b K4i K6g S01
- Limousine / Variant
- ab MJ 2011
VW Passat 77-155 205/50R17 R70 T89 T93 A02 A04 A05
3C 77-155 215/45R17 T87 T91 A06 A08 A09
e1*2001/116* 77-155 225/45R17 T91 T94 A12 A14 A18
0307*24-.., 77-155 235/45R17 Car KMV Lim
e1*2007/46*0502*.. 77-155 245/40R17 K4i K6g V17 S01
- Limousine / Variant
- mit Radhaus-
Verbreiterungen
- ab MJ 2011
VW Passat Variant 184 205/50R17 M+S R70 T93 A02 A04 A05
3C 184 215/45R17 M+S T91 A06 A08 A09
e1*2001/116* 184 225/45R17 M+S T91 A12 A14 A18
0307*00-23 184 235/45R17 Car S01
VW Passat Variant 75-147 205/50R17 R37 R70 T89 T93 A02 A04 A05
3C 75-147 215/45R17 R37 T87 T88 T91 A06 A08 A09
e1*2001/116* 75-147 225/45R17 T90 A12 A14 A18
0307*00-23 75-147 235/45R17 Car V17 S01
VW Sharan 66-150 225/45R17 K2c K56 T90 T91 T93 T94 133 A02 A04 A05
7M 66-150 235/45R17 K1a K2c K56 T93 T94 T97 131 A06 A08 A09
e1*93/81,95/54, 66-150 245/40R17 K1c K2c K42 K46 K56 T91 T95 134 A12 A14 A18
98/14,2001/116 V17 S02
*0023*..
VW Tiguan 81-147 225/55R17 A02 A04 A05
5N 81-147 235/55R17 K2b A06 A08 A09
e1*2001/116*0450*.., A12 A14 A18
e1*2007/46*0487*.. S03
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO

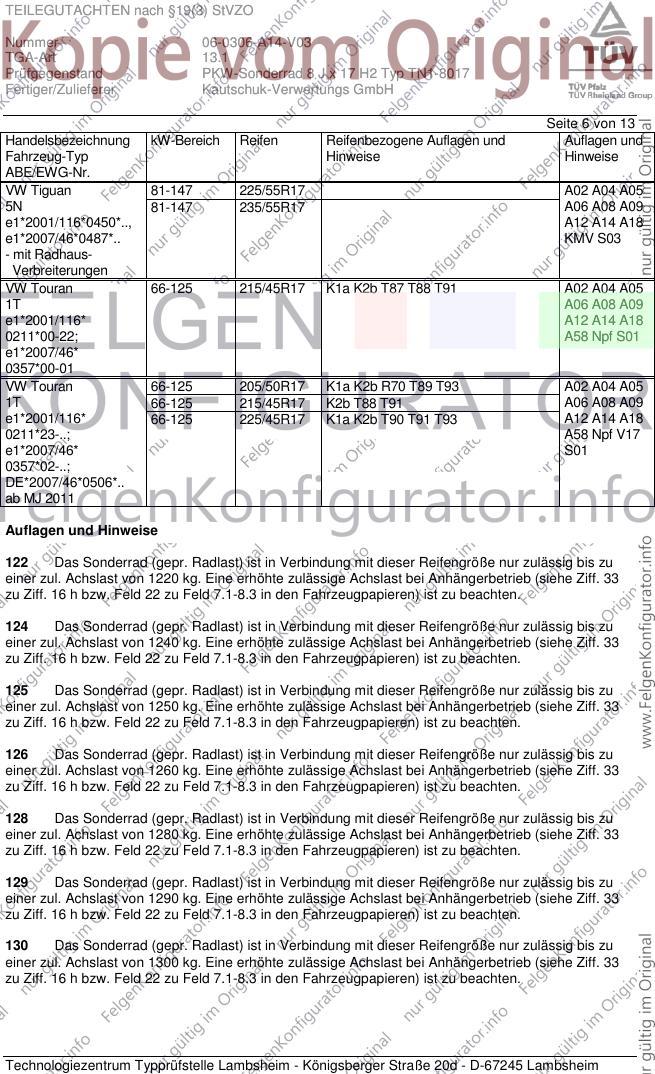

Nummer 06-0306-A14-V03
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8 J x 17 H2 Typ TN1-8017
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH
Seite 6 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Tiguan 81-147 225/55R17 A02 A04 A05
5N 81-147 235/55R17 A06 A08 A09
e1*2001/116*0450*.., A12 A14 A18
e1*2007/46*0487*.. KMV S03
- mit Radhaus-
Verbreiterungen
VW Touran 66-125 215/45R17 K1a K2b T87 T88 T91 A02 A04 A05
1T A06 A08 A09
e1*2001/116* A12 A14 A18
0211*00-22; A58 Npf S01
e1*2007/46*
0357*00-01
VW Touran 66-125 205/50R17 K1a K2b R70 T89 T93 A02 A04 A05
1T 66-125 215/45R17 K2b T88 T91 A06 A08 A09
e1*2001/116* 66-125 225/45R17 K1a K2b T90 T91 T93 A12 A14 A18
0211*23-..; A58 Npf V17
e1*2007/46* S01
0357*02-..;
DE*2007/46*0506*..
ab MJ 2011
Auflagen und Hinweise
122 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1220 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
124 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1240 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
125 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1250 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
126 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1260 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
128 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1280 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
129 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1290 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
130 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1300 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 06-0306-A14-V03
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8 J x 17 H2 Typ TN1-8017
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH
Seite 7 von 13
131 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1310 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
133 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1330 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
134 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1340 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A02 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief
und -schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines
Reifenherstellers und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher
Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen-
oder Fahrzeughersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A06 Die Mindesteinschraubtiefen der Radschrauben bzw. Muttern betragen (sofern serienmäßig
nicht unterschritten) 6,5 Umdrehungen für M12x1,5; 7,5 Umdrehungen für M12x1,25 und M14x1,5; 8
Umdrehungen für Gewinde 1/2" UNF bzw. 9 Umdrehungen für M14x1,25.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, daß der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der
Klebegewichte im Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A18 Es sind nur schlauchlose Reifen und Metallschraubventile mit Befestigung von außen
zulässig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Die Ventile dürfen nicht
über den Felgenrand hinausragen.
A30 Die Verwendung von Schneeketten wurde nicht geprüft.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u.ä.)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 06-0306-A14-V03
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8 J x 17 H2 Typ TN1-8017
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH
Seite 8 von 13

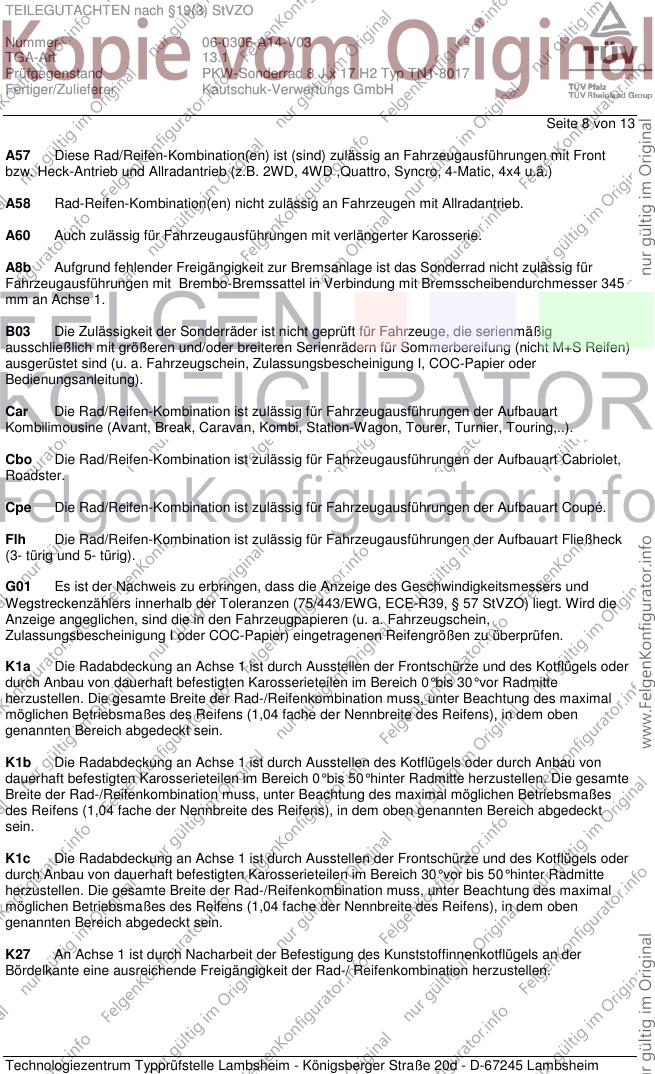

A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD ,Quattro, Syncro, 4-Matic, 4x4 u.ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A60 Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A8b Aufgrund fehlender Freigängigkeit zur Bremsanlage ist das Sonderrad nicht zulässig für
Fahrzeugausführungen mit Brembo-Bremssattel in Verbindung mit Bremsscheibendurchmesser 345
mm an Achse 1.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3- türig und 5- türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K27 An Achse 1 ist durch Nacharbeit der Befestigung des Kunststoffinnenkotflügels an der
Bördelkante eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 06-0306-A14-V03
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8 J x 17 H2 Typ TN1-8017
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH
Seite 9 von 13

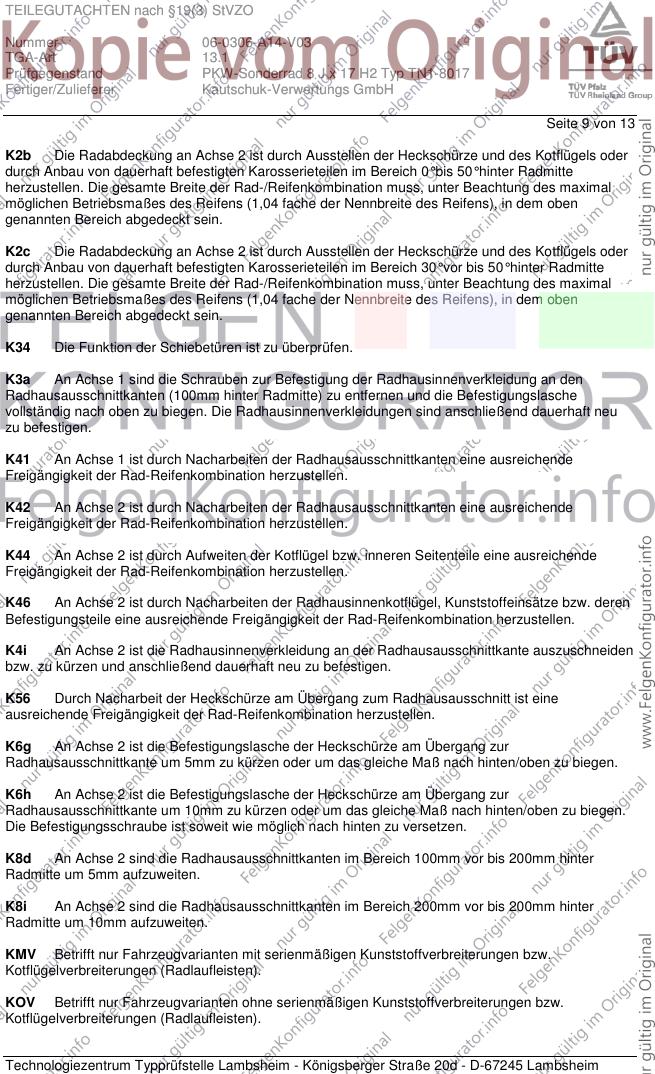

K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K34 Die Funktion der Schiebetüren ist zu überprüfen.
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100mm hinter Radmitte) zu entfernen und die Befestigungslasche
vollständig nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu
zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100mm vor bis 200mm hinter
Radmitte um 5mm aufzuweiten.
K8i An Achse 2 sind die Radhausausschnittkanten im Bereich 200mm vor bis 200mm hinter
Radmitte um 10mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 06-0306-A14-V03
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8 J x 17 H2 Typ TN1-8017
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH
Seite 10 von 13
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NBF Das Sonderrad ist nicht zulässig für gepanzerte bzw. beschussgeschützte
Fahrzeugausführungen.
Npf Rad-Reifen-Kombination(en) nicht zulässig bei Fahrzeugausführungen Fun, Cross bzw.
Scout. (Fahrzeugvarianten mit Radlaufverbreiterungen)
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
RDK Die Bezieher der Sonderräder sind darauf hinzuweisen, daß, wenn vorhanden, das
serienmäßige RDK- bzw. RDC-System (Elektronisches Reifendruck-Kontrollsystem) in Verbindung
mit den Sonderrädern ggf. nicht mehr funktionsfähig ist. Dieses System ist dann durch einen Fach-
Händler zu deaktivieren oder durch ein geeignetes Reifendruck-Kontrollsystem, wenn möglich, zu
ersetzen.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
SeF Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Seat Altea Freetrack (Typ
5P, 5PN).
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T01 Reifen (LI 101) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1650 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T02 Reifen (LI 102) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1700 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 06-0306-A14-V03
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8 J x 17 H2 Typ TN1-8017
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH

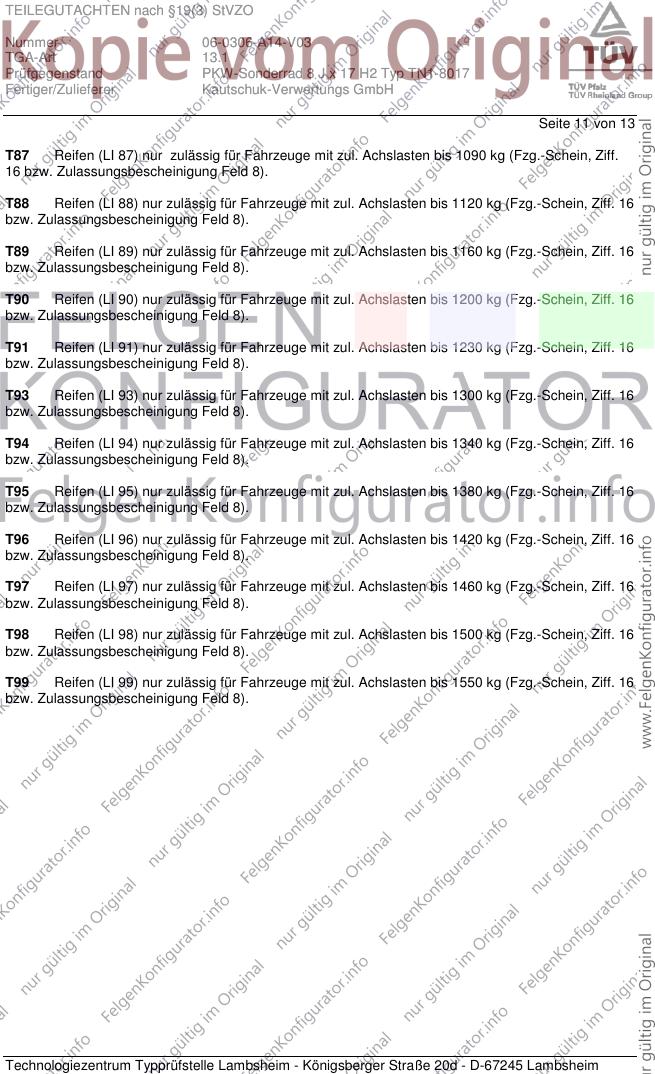

Seite 11 von 13
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 06-0306-A14-V03
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8 J x 17 H2 Typ TN1-8017
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH
Seite 12 von 13
V17 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 195/40R17 215/35R17
Nr. 2 205/40R17 225/35R17
Nr. 3 205/45R17 235/40R17
Nr. 4 205/50R17 225/45R17, 235/45R17, 245/40R17, 255/40R17
Nr. 5 215/40R17 245/35R17
Nr. 6 215/45R17 225/45R17, 235/40R17, 245/40R17, 255/40R17
Nr. 7 215/50R17 235/45R17, 245/45R17, 275/40R17
Nr. 8 225/45R17 245/40R17, 255/40R17, 265/40R17
Nr. 9 225/50R17 245/45R17, 255/45R17
Nr. 10 225/55R17 245/50R17, 255/50R17
Nr. 11 235/40R17 265/35R17, 275/35R17
Nr. 12 235/45R17 255/40R17, 265/40R17
Nr. 13 235/50R17 255/45R17
Nr. 14 235/55R17 255/50R17
Nr. 15 235/60R17 255/55R17
Nr. 16 245/40R17 255/40R17, 275/35R17
Nr. 17 245/45R17 265/40R17, 275/40R17
Nr. 18 255/45R17 285/40R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
X27 Nicht zulässig bei Fahrzeugen (Audi A6 Allroad, Typ 4B, 4F, 4F1) mit serienmäßigen
Reifengrößen 215/65R16, 215/55R17, 225/55R17 oder 245/45R18 (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in Kuala Lumpur 01.02.06 durchgeführt. Die
Verwendungsprüfung fand am 11. Januar 2011 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 06-0306-A14-V03
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8 J x 17 H2 Typ TN1-8017
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH
Seite 13 von 13
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 13 und gilt für Sonderräder ab Herstellungsdatum Februar 2006.
Prüflaboratorium Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH akkreditiert
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes. Bundesrepublik Deutschland unter der
DAR-Registrier-Nr.: KBA-P 00008-95
Lambsheim, 11. Januar 2011
Tufan 00160957.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
