TEILEGUTACHTEN nach §19(3) StVZO
Nummer 10-0005-A02-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ MAM A1-8018
Fertiger/Zulieferer Bay-Wheels GmbH
Seite 1 von 15
Hersteller Bay-Wheels GmbH
Landzungenstraße 5
68159 Mannheim
QM-Nr. 49020390809/01
Prüfgegenstand PKW-Sonderrad
Modell MAM A1
Typ MAM A1-8018
Radgröße 8Jx18H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
DB MAM A1-8018 DB/Ø66,5xØ57,1 5/112/57,1 42 690 2100
Kennzeichnungen
Herstellerzeichen MAM GERMANY
Radtyp und Ausführung MAM A1-8018
Radgröße 8Jx18H2
Einpresstiefe ET (s.o.)
Giessereikennzeichen W
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M14x1,5 Kegel 60° 120 28
S02 Schraube M14x1,5 Kegel 60° 170 33
S03 Schraube M14x1,5 Kegel 60° 140 28
S04 Schraube M14x1,5 Kegel 60° 140 33
Prüfungen
Das Gutachten über die Sonderradprüfungen wurde von der TÜV Rheinland Group unter der
Gutachten Nr. 100005-A00-V01 ausgestellt.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Ford
Seat
Skoda
Volkswagen
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 10-0005-A02-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ MAM A1-8018
Fertiger/Zulieferer Bay-Wheels GmbH
Seite 2 von 15
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A3 77-132 215/40R18 T85 T89 A02 A04 A05
8V 77-132 225/35R18 K1a K2b K3a K6g K8h T83 T87 A06 A08 A09
e1*2007/46*0607*.. 77-132 225/40R18 K1a K2b K3a K6g K8h A12 A14 A19
77-132 235/35R18 K1c K2b K3a K4i K5d K6g K8h A58 F24 V18
77-132 245/35R18 K1c K2b K3a K4i K5d K6g K8h Y84 S01
Audi A3 Cabriolet 75-147 215/40R18 K1a K1b K56 R37 T85 T89 A02 A04 A05
8P 75-147 225/35R18 K1c K56 T87 A06 A08 A09
e1*2001/116*0456*.. 75-147 225/40R18 K1c K56 A12 A14 A19
A58 Cbo S01
Audi A3, -/Sportback 184-195 225/40R18 K1c K56 T88 T89 A02 A04 A05
8P, 8PA A06 A08 A09
e1*2001/116*0217*.., A12 A14 A19
e1*2001/116*0418*.. Flh S01
Audi A3, -/Sportback 66-147 215/40R18 K1a K1b K56 R37 T85 T89 A02 A04 A05
8P, 8PA, 8PB 66-147 225/35R18 K1c K56 T87 A06 A08 A09
e1*2001/116*0217*..; 66-147 225/40R18 K1c K56 A12 A14 A19
e1*2001/116*0241*..; Flh S01
e1*2001/116*0418*..;
e13*2007/46*1082*..
Audi A4 74-188 225/40R18 T88 T89 T91 A02 A04 A05
8E 74-188 235/40R18 A06 A08 A09
e1*98/14*0151*.., A12 A14 A19
e1*2001/116*0151*.. Car Lim S01
Audi A4 162 225/40R18 T88 T89 T91 A02 A04 A05
QB6 162 235/40R18 A06 A08 A09
e1*2001/116*0243*.. A12 A14 A19
Car Cbo Lim
S01
Audi A4 Cabriolet 96-188 225/40R18 T88 T89 T91 T92 A02 A04 A05
8H 96-188 235/40R18 T91 T93 A06 A08 A09
e1*98/14*0177*.., A12 A14 A19
e1*2001/116*0177*.. Cbo S01
Audi A4 S4 253 225/40R18 M+S T92 A02 A04 A05
8E,8H,QB6 253 235/40R18 T91 T93 A06 A08 A09
e1*98/14,2001/116* A12 A14 A19
0151,0177,0243*.. Car Cbo Lim
S01
Audi A6 -/Avant 89-257 225/45R18 T91 T95 A02 A04 A05
4F, 4F1 89-257 235/40R18 T91 T93 A06 A08 A09
e1*2001/116*0254*.., 89-257 245/40R18 T93 A12 A14 A19
e1*2001/116*0276*..; Car Lim NBF
e13*2007/46*1080*.. V18 X27 S01
Audi A8 154-171 235/50R18 R37 137 A02 A04 A05
4E 154-171 245/45R18 R37 T00 T96 138 A06 A08 A09
e1*2001/116*0198*.., 154-171 255/45R18 138 A12 A14 A19
e1*2001/116*0246*.. 154-171 235/50R18 M+S 137 B03 B60 BnK
154-171 245/45R18 M+S T00 T96 138 Lim NBF RDK
154-171 255/45R18 M+S 138 V18 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 10-0005-A02-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ MAM A1-8018
Fertiger/Zulieferer Bay-Wheels GmbH
Seite 3 von 15
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A8 110-250 235/50R18 K46 137 A02 A04 A05
D2 110-250 245/45R18 R35 138 A06 A08 A09
G850, 110-250 255/45R18 K46 138 A12 A14 A19
e1*93/81*0005*..; A8b NBF V18
e1*98/14*0005*.. S01
Audi Q3 100-155 225/45R18 A02 A04 A05
8U, 8U1 100-155 225/50R18 A06 A08 A09
e1*2007/46*0591*..; 100-155 235/45R18 A12 A14 A19
e13*2007/46*1163*.. 100-155 245/45R18 A57 S04
Audi Q3 100-155 225/45R18 A02 A04 A05
8U, 8U1 100-155 225/50R18 A06 A08 A09
e1*2007/46*0591*..; 100-155 235/45R18 A12 A14 A19
e13*2007/46*1163*.. 100-155 245/45R18 A57 KMV S04
- mit Radhaus-
Verbreiterungen
Audi RS3 Sportback 250 225/40R18 K4h M+S T92 A02 A04 A05
8P A06 A08 A09
e1*2007/46*0615*.. A12 A14 A19
A56 Flh S01
Audi TT 118-155 225/40R18 A02 A04 A05
8J 118-155 225/45R18 A06 A08 A09
e1*2001/116* 118-155 235/40R18 K46 K56 A12 A14 A19
0369, 0374, 0375*.. 118-155 245/40R18 K46 K56 A57 Cbo Cpe
118-200 225/40R18 M+S S01
118-200 225/45R18 M+S
118-200 235/40R18 K46 K56 M+S
118-200 245/40R18 K46 K56 M+S
Ford Galaxy 66-150 225/40R18 K1a K2c K56 T91 T92 138 A02 A04 A05
WGR 66-150 235/40R18 K1c K2c K42 K46 K56 T91 T93 T95 A06 A08 A09
e1*93/81,95/54, 138 A12 A14 A19
2001/116*0024*.. S02
Seat Alhambra 66-150 225/40R18 K1a K2c K56 T91 T92 138 A02 A04 A05
7MS 66-150 235/40R18 K1c K2c K42 K46 K56 T91 T93 T95 A06 A08 A09
e1*95/54, 98/14, 138 A12 A14 A19
2001/116*0036*.. S02
Seat Altea / Toledo 63-155 215/40R18 K1c T85 T89 A02 A04 A05
5P, 5PN 63-155 225/35R18 K1c T83 T87 A06 A08 A09
e9*2001/116*0050*.. 63-155 225/40R18 K1c T88 T91 A12 A14 A19
e9*2007/46*0012*.. A60 Flh KOV
SeF Sth S01
Seat Exeo / Exeo ST 75-155 215/40R18 R37 T85 T89 A02 A04 A05
3R, 3RN 75-155 225/40R18 T88 T89 A06 A08 A09
e9*2001/116*0072*.., A12 A14 A19
e9*2007/46*0011*.. A58 Car Lim
S01
Seat Leon 63-155 215/40R18 K1a K2b R37 T85 T89 A02 A04 A05
1P, 1PN 63-155 225/35R18 K1a K1b K2b R37 T83 T87 A06 A08 A09
e9*2001/116*0052*..; 63-195 225/40R18 K1a K1b K27 K2b A12 A14 A19
e9*2007/46*0013*.. A58 Flh S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 10-0005-A02-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ MAM A1-8018
Fertiger/Zulieferer Bay-Wheels GmbH
Seite 4 von 15
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Seat Leon 66-110 215/40R18 T85 A02 A04 A05
5F 66-110 225/35R18 K1a K2b T83 A06 A08 A09
e9*2007/46*0094*.. 66-110 225/40R18 K1a K2b A12 A14 A19
66-110 235/35R18 K1a K1b K2b K3c K6j K8g A58 F23 V18
66-110 245/35R18 K1a K1b K2b K3c K6j K8g Y85 S01
Skoda Octavia (II) 55-118 215/40R18 A58 K1a R37 T89 A02 A04 A05
1Z 55-147 225/40R18 K1a T88 T89 T91 A06 A08 A09
e11*2001/116*0230*; 55-147 245/35R18 A58 K2b K46 K56 R03 T88 T89 T92 A12 A14 A19
e11*2007/46*0012*.. Car Lim Npf
V00 V18 S01
Skoda Octavia (II) 103-118 225/45R18 K1a A02 A04 A05
Scout 103-118 235/40R18 K1c K56 A06 A08 A09
1Z 103-118 245/40R18 K1c K56 A12 A14 A19
e11*2001/116* A56 Car KMV
0230*21-..; S01
e11*2007/46*0012*..
Skoda Superb 77-191 225/40R18 K1a K2b K56 T92 A02 A04 A05
3T 77-191 245/35R18 K1c K27 K2b K41 K44 K46 K56 T92 A06 A08 A09
e11*2001/116*0326*; A12 A14 A19
e11*2007/46*0014*.. Car Lim V18
S01
Skoda Yeti 77-125 215/45R18 T89 T93 A02 A04 A05
5L 77-125 225/40R18 T89 T91 T92 A06 A08 A09
e11*2007/46*0010*.., 77-125 225/45R18 T91 T95 A12 A14 A19
e11*2007/46*0034*.. 77-125 235/40R18 K1b T91 T93 A57 S01
77-125 245/40R18 K1a K1b K2b
VW Beetle (II) 77-147 215/45R18 A02 A04 A05
16 77-147 215/50R18 R70 A06 A08 A09
e1*2007/46*0539*.. 77-147 225/45R18 A12 A14 A19
77-147 235/40R18 A58 V18 S01
77-147 235/45R18
77-147 245/40R18 K1a K1b
77-147 245/45R18 K1a K1b
VW Bus 50-103 235/45R18 G01 K41 K42 T94 T98 T99 138 A02 A04 A05
7DB 50-103 245/40R18 K42 T97 138 A06 A08 A09
e1*96/79*0067*.., 50-103 245/45R18 G01 K41 K42 K45 LK6 T00 T96 138 A12 A14 A19
e1*98/14*0067*.. K1c K2b K34
S02
VW Bus, Transporter 50-103 235/45R18 G01 K41 K42 T94 T98 T99 138 A02 A04 A05
70X02.., 70X12.. 50-103 245/40R18 K42 T93 T97 138 A06 A08 A09
H297-300, 304, 306, A12 A14 A19
H322-327 K1a K2b K34
S02
VW Caddy 51-103 225/40R18 K1c K2c T88 T92 A02 A04 A05
2K, 2KN A06 A08 A09
e1*2001/116*0252*..; A12 A14 A19
e1*2007/46*0217*..; A57 A59 S01
L320
- incl. MJ 2011
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 10-0005-A02-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ MAM A1-8018
Fertiger/Zulieferer Bay-Wheels GmbH
Seite 5 von 15
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Caddy Maxi 62-103 225/40R18 K1c K2c T88 T92 A02 A04 A05
2K, 2KN A06 A08 A09
e1*2001/116*0252*..; A12 A14 A19
e1*2007/46*0217*..; A57 A67 S01
L320
- incl. MJ 2011
VW Cross Touran 75-125 215/45R18 R02 T89 T93 A02 A04 A05
1T, 1t 75-125 215/45R18 M+S R03 T89 T93 A06 A08 A09
e1*2001/116*0211*..; 75-125 225/40R18 M+S T88 T89 T91 A12 A14 A19
e1*2007/46*0357*..; 75-125 235/40R18 K1a R02 KMV V18 S01
DE*2007/46*0506*.. 75-125 235/40R18 R03
- incl. Facelift 2011
VW EOS 85-184 215/45R18 A02 A04 A05
1F 85-184 225/40R18 A06 A08 A09
e1*2001/116*0349*.. 85-191 215/45R18 M+S A12 A14 A19
- incl. Facelift 2011 85-191 225/40R18 M+S A58 Cbo V18
85-191 235/40R18 K2b K46 K56 S01
85-191 235/40R18 R09
85-191 245/35R18 K1a K2b K46 K56
VW Golf (V) 55-169 215/40R18 K1c R37 T85 T89 A02 A04 A05
1K 55-169 225/35R18 K1c R37 T83 T87 A06 A08 A09
e1*2001/116* 55-184 225/40R18 K1c A12 A14 A19
0242*00-24 Flh S01
VW Golf (V) Variant 59-147 215/40R18 K1c K27 K2b K44 K46 T85 T89 A02 A04 A05
1KM 59-147 225/35R18 K1c K27 K2c K44 K46 T83 T87 A06 A08 A09
e1*2001/116* 59-147 225/40R18 K1c K27 K2c K41 K44 K46 A12 A14 A19
0328*00-14 A58 Car K56
S01
VW Golf (VI) 59-173 215/40R18 K1a K2b T85 T89 A02 A04 A05
1K 59-173 225/35R18 K1c K2b K3a K6g K8d T83 T87 A06 A08 A09
e1*2001/116 59-173 225/40R18 K1c K2b K3a K6g K8d A12 A14 A19
*0242*25-..; 59-173 235/35R18 K1c K2c K3a K6h K8i T86 T90 Cbo Flh V18
e1*2007/46*0490*.. 59-173 235/40R18 K1c K2c K3a K6h K8i S01
- Fließheck/Cabrio 59-173 245/35R18 K1c K2c K3a K6h K8i
VW Golf (VI) Variant 59-118 215/40R18 K1a K2b K6g T85 T89 A02 A04 A05
1KM 59-118 225/35R18 K1c K2b K3a K6h K8d T83 T87 A06 A08 A09
e1*2001/116*0328*..; 59-118 225/40R18 K1c K2b K3a K6h K8d A12 A14 A19
e1*2007/46*0492*.. 59-118 235/35R18 K1c K2b K3a K6h K8i T86 T90 Car V18 S01
59-118 235/40R18 K1c K2b K3a K6h K8i
59-118 245/35R18 K1c K2b K3a K6h K8i
VW Golf (VII) 90-110 215/40R18 T85 A02 A04 A05
AU 90-110 225/35R18 K1a K2b K3c T83 A06 A08 A09
e1*2007/46*0623*.. 90-110 225/40R18 K1a K2b K3c A12 A14 A19
90-110 235/35R18 K1c K2b K3c K5a K6g A58 F24 V18
90-110 245/35R18 K1c K2b K3c K5a K6g Y85 S01
VW Golf (VII) 63, 77 215/40R18 T85 A02 A04 A05
AU 63, 77 225/35R18 K1a K2b K3c T83 A06 A08 A09
e1*2007/46*0623*.. 63, 77 225/40R18 K1a K2b K3c A12 A14 A19
63, 77 235/35R18 K1c K2b K3c K5a K8g A58 F23 V18
63, 77 245/35R18 K1c K2b K3c K5a K8g Y85 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 10-0005-A02-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ MAM A1-8018
Fertiger/Zulieferer Bay-Wheels GmbH

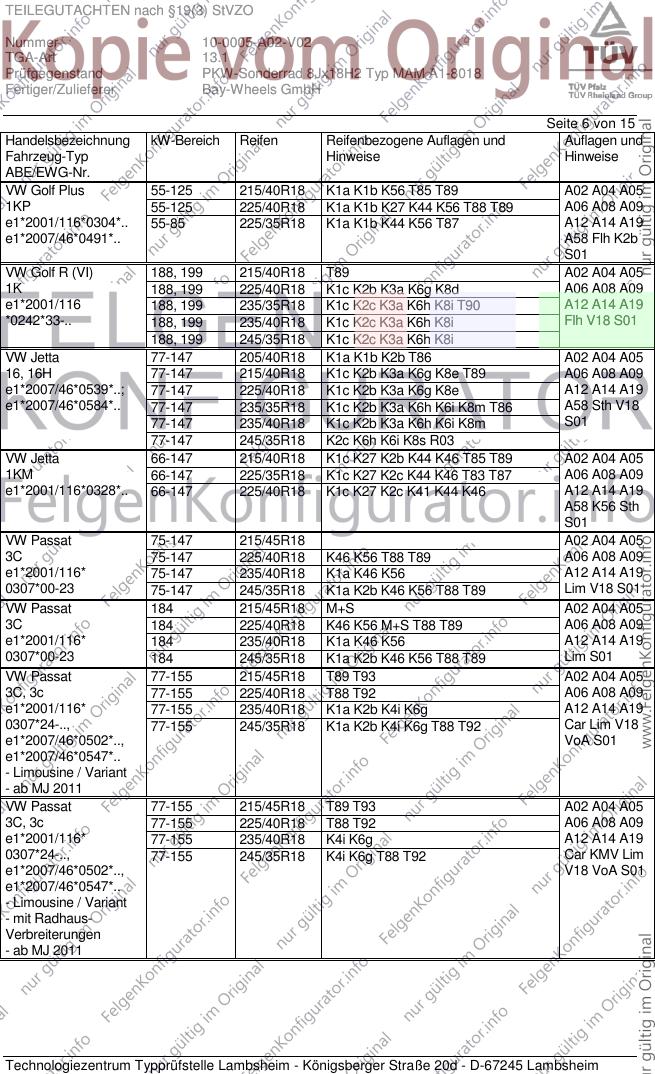

Seite 6 von 15
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Golf Plus 55-125 215/40R18 K1a K1b K56 T85 T89 A02 A04 A05
1KP 55-125 225/40R18 K1a K1b K27 K44 K56 T88 T89 A06 A08 A09
e1*2001/116*0304*.. 55-85 225/35R18 K1a K1b K44 K56 T87 A12 A14 A19
e1*2007/46*0491*.. A58 Flh K2b
S01
VW Golf R (VI) 188, 199 215/40R18 T89 A02 A04 A05
1K 188, 199 225/40R18 K1c K2b K3a K6g K8d A06 A08 A09
e1*2001/116 188, 199 235/35R18 K1c K2c K3a K6h K8i T90 A12 A14 A19
*0242*33-.. 188, 199 235/40R18 K1c K2c K3a K6h K8i Flh V18 S01
188, 199 245/35R18 K1c K2c K3a K6h K8i
VW Jetta 77-147 205/40R18 K1a K1b K2b T86 A02 A04 A05
16, 16H 77-147 215/40R18 K1c K2b K3a K6g K8e T89 A06 A08 A09
e1*2007/46*0539*..; 77-147 225/40R18 K1c K2b K3a K6g K8e A12 A14 A19
e1*2007/46*0584*.. 77-147 235/35R18 K1c K2b K3a K6h K6i K8m T86 A58 Sth V18
77-147 235/40R18 K1c K2b K3a K6h K6i K8m S01
77-147 245/35R18 K2c K6h K6i K8s R03
VW Jetta 66-147 215/40R18 K1c K27 K2b K44 K46 T85 T89 A02 A04 A05
1KM 66-147 225/35R18 K1c K27 K2c K44 K46 T83 T87 A06 A08 A09
e1*2001/116*0328*.. 66-147 225/40R18 K1c K27 K2c K41 K44 K46 A12 A14 A19
A58 K56 Sth
S01
VW Passat 75-147 215/45R18 A02 A04 A05
3C 75-147 225/40R18 K46 K56 T88 T89 A06 A08 A09
e1*2001/116* 75-147 235/40R18 K1a K46 K56 A12 A14 A19
0307*00-23 75-147 245/35R18 K1a K2b K46 K56 T88 T89 Lim V18 S01
VW Passat 184 215/45R18 M+S A02 A04 A05
3C 184 225/40R18 K46 K56 M+S T88 T89 A06 A08 A09
e1*2001/116* 184 235/40R18 K1a K46 K56 A12 A14 A19
0307*00-23 184 245/35R18 K1a K2b K46 K56 T88 T89 Lim S01
VW Passat 77-155 215/45R18 T89 T93 A02 A04 A05
3C, 3c 77-155 225/40R18 T88 T92 A06 A08 A09
e1*2001/116* 77-155 235/40R18 K1a K2b K4i K6g A12 A14 A19
0307*24-.., 77-155 245/35R18 K1a K2b K4i K6g T88 T92 Car Lim V18
e1*2007/46*0502*.., VoA S01
e1*2007/46*0547*..
- Limousine / Variant
- ab MJ 2011
VW Passat 77-155 215/45R18 T89 T93 A02 A04 A05
3C, 3c 77-155 225/40R18 T88 T92 A06 A08 A09
e1*2001/116* 77-155 235/40R18 K4i K6g A12 A14 A19
0307*24-.., 77-155 245/35R18 K4i K6g T88 T92 Car KMV Lim
e1*2007/46*0502*.., V18 VoA S01
e1*2007/46*0547*..
- Limousine / Variant
- mit Radhaus-
Verbreiterungen
- ab MJ 2011
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 10-0005-A02-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ MAM A1-8018
Fertiger/Zulieferer Bay-Wheels GmbH

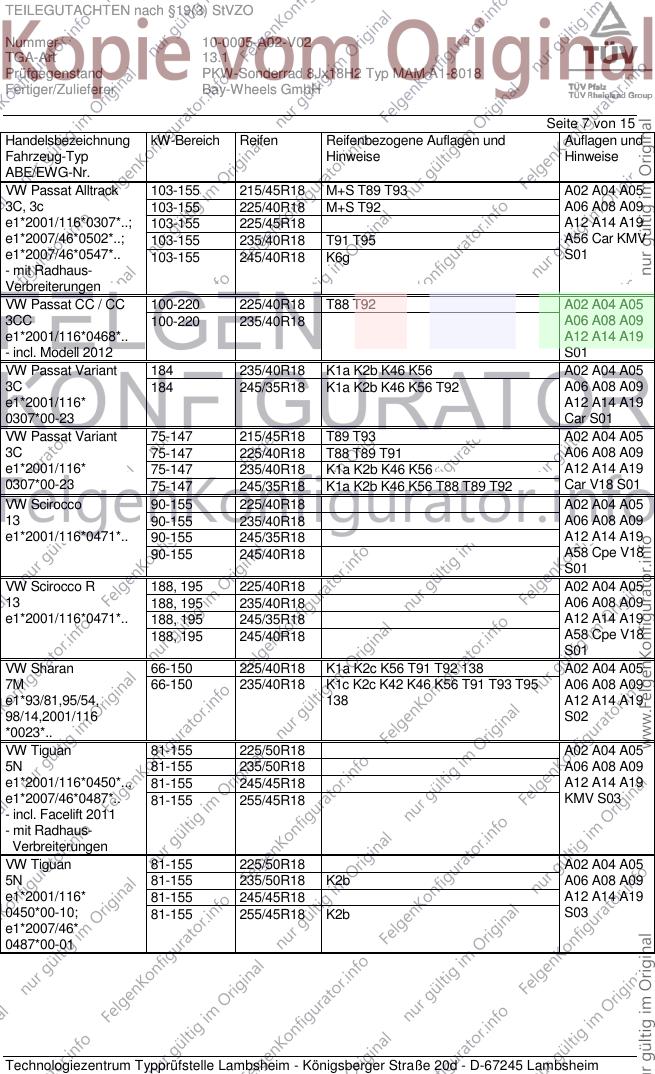

Seite 7 von 15
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Passat Alltrack 103-155 215/45R18 M+S T89 T93 A02 A04 A05
3C, 3c 103-155 225/40R18 M+S T92 A06 A08 A09
e1*2001/116*0307*..; 103-155 225/45R18 A12 A14 A19
e1*2007/46*0502*..; 103-155 235/40R18 T91 T95 A56 Car KMV
e1*2007/46*0547*.. 103-155 245/40R18 K6g S01
- mit Radhaus-
Verbreiterungen
VW Passat CC / CC 100-220 225/40R18 T88 T92 A02 A04 A05
3CC 100-220 235/40R18 A06 A08 A09
e1*2001/116*0468*.. A12 A14 A19
- incl. Modell 2012 S01
VW Passat Variant 184 235/40R18 K1a K2b K46 K56 A02 A04 A05
3C 184 245/35R18 K1a K2b K46 K56 T92 A06 A08 A09
e1*2001/116* A12 A14 A19
0307*00-23 Car S01
VW Passat Variant 75-147 215/45R18 T89 T93 A02 A04 A05
3C 75-147 225/40R18 T88 T89 T91 A06 A08 A09
e1*2001/116* 75-147 235/40R18 K1a K2b K46 K56 A12 A14 A19
0307*00-23 75-147 245/35R18 K1a K2b K46 K56 T88 T89 T92 Car V18 S01
VW Scirocco 90-155 225/40R18 A02 A04 A05
13 90-155 235/40R18 A06 A08 A09
e1*2001/116*0471*.. 90-155 245/35R18 A12 A14 A19
90-155 245/40R18 A58 Cpe V18
S01
VW Scirocco R 188, 195 225/40R18 A02 A04 A05
13 188, 195 235/40R18 A06 A08 A09
e1*2001/116*0471*.. 188, 195 245/35R18 A12 A14 A19
188, 195 245/40R18 A58 Cpe V18
S01
VW Sharan 66-150 225/40R18 K1a K2c K56 T91 T92 138 A02 A04 A05
7M 66-150 235/40R18 K1c K2c K42 K46 K56 T91 T93 T95 A06 A08 A09
e1*93/81,95/54, 138 A12 A14 A19
98/14,2001/116 S02
*0023*..
VW Tiguan 81-155 225/50R18 A02 A04 A05
5N 81-155 235/50R18 A06 A08 A09
e1*2001/116*0450*.., 81-155 245/45R18 A12 A14 A19
e1*2007/46*0487*.. 81-155 255/45R18 KMV S03
- incl. Facelift 2011
- mit Radhaus-
Verbreiterungen
VW Tiguan 81-155 225/50R18 A02 A04 A05
5N 81-155 235/50R18 K2b A06 A08 A09
e1*2001/116* 81-155 245/45R18 A12 A14 A19
0450*00-10; 81-155 255/45R18 K2b S03
e1*2007/46*
0487*00-01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 10-0005-A02-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ MAM A1-8018
Fertiger/Zulieferer Bay-Wheels GmbH
Seite 8 von 15
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Tiguan 81-155 225/50R18 A02 A04 A05
5N 81-155 235/50R18 A06 A08 A09
e1*2001/116* 81-155 245/45R18 A12 A14 A19
0450*11-..; 81-155 255/45R18 S03
e1*2007/46*0487*02-..
- ab Facelift 2011
VW Touran 66-125 215/40R18 K1c K2b T89 A02 A04 A05
1T 66-125 225/40R18 K1c K2b T88 T89 T91 A06 A08 A09
e1*2001/116* A12 A14 A19
0211*00-22; A58 Npf S01
e1*2007/46*
0357*00-01
VW Touran 66-125 215/40R18 K1a K2b T89 A02 A04 A05
1T, 1t 66-125 225/40R18 K1c K2b T88 T92 A06 A08 A09
e1*2001/116* A12 A14 A19
0211*23-..; A58 Npf S01
e1*2007/46*
0357*02-..;
DE*2007/46*0506*..
ab MJ 2011
Auflagen und Hinweise
137 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1370 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
138 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1380 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A02 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief
und -schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines
Reifenherstellers und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher
Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen-
oder Fahrzeughersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A06 Die Mindesteinschraubtiefen der Radschrauben bzw. Muttern betragen (sofern serienmäßig
nicht unterschritten) 6,5 Umdrehungen für M12x1,5; 7,5 Umdrehungen für M12x1,25 und M14x1,5; 8
Umdrehungen für Gewinde 1/2" UNF bzw. 9 Umdrehungen für M14x1,25.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 10-0005-A02-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ MAM A1-8018
Fertiger/Zulieferer Bay-Wheels GmbH

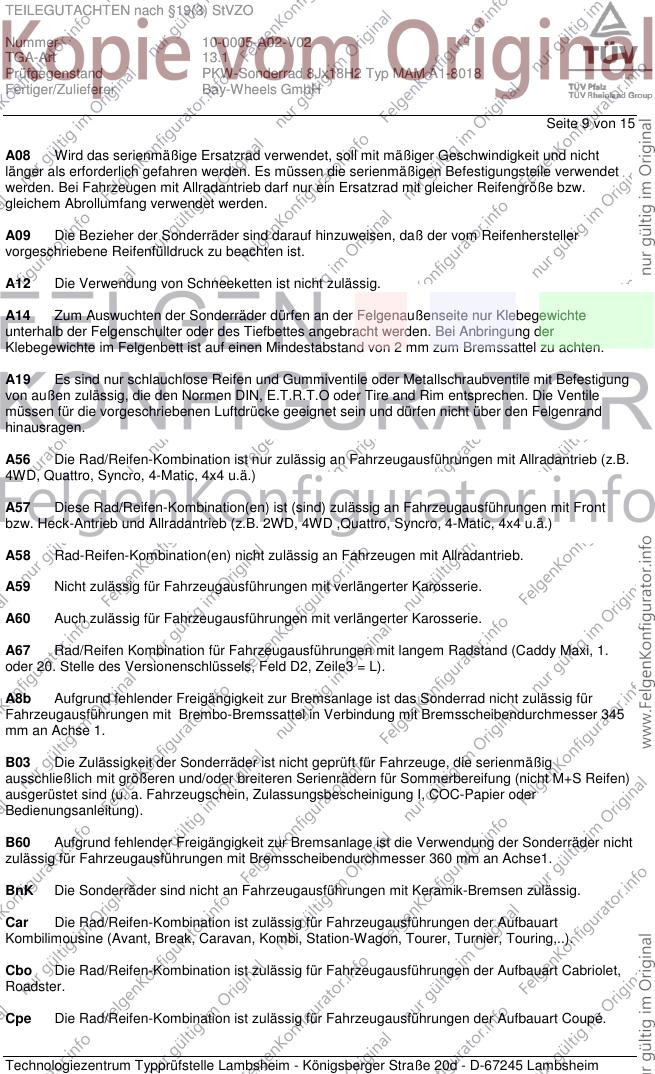

Seite 9 von 15
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, daß der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der
Klebegewichte im Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A19 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen zulässig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Die Ventile
müssen für die vorgeschriebenen Luftdrücke geeignet sein und dürfen nicht über den Felgenrand
hinausragen.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u.ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD ,Quattro, Syncro, 4-Matic, 4x4 u.ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A59 Nicht zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A60 Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A67 Rad/Reifen Kombination für Fahrzeugausführungen mit langem Radstand (Caddy Maxi, 1.
oder 20. Stelle des Versionenschlüssels, Feld D2, Zeile3 = L).
A8b Aufgrund fehlender Freigängigkeit zur Bremsanlage ist das Sonderrad nicht zulässig für
Fahrzeugausführungen mit Brembo-Bremssattel in Verbindung mit Bremsscheibendurchmesser 345
mm an Achse 1.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
B60 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung der Sonderräder nicht
zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 360 mm an Achse1.
BnK Die Sonderräder sind nicht an Fahrzeugausführungen mit Keramik-Bremsen zulässig.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 10-0005-A02-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ MAM A1-8018
Fertiger/Zulieferer Bay-Wheels GmbH

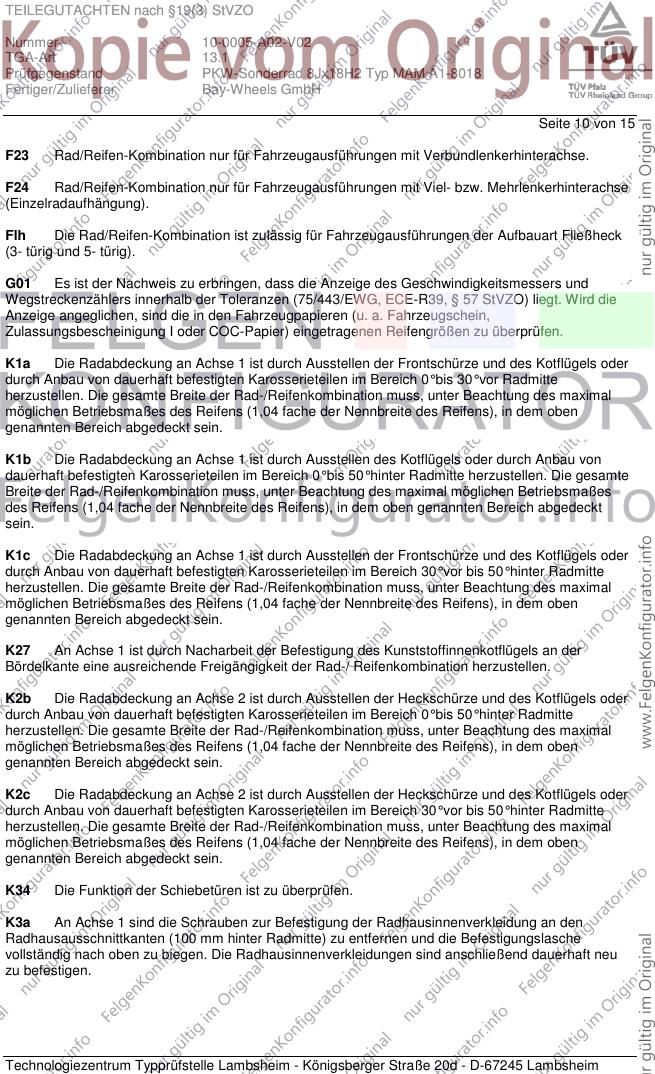

Seite 10 von 15
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3- türig und 5- türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K27 An Achse 1 ist durch Nacharbeit der Befestigung des Kunststoffinnenkotflügels an der
Bördelkante eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K34 Die Funktion der Schiebetüren ist zu überprüfen.
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm hinter Radmitte) zu entfernen und die Befestigungslasche
vollständig nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu
zu befestigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 10-0005-A02-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ MAM A1-8018
Fertiger/Zulieferer Bay-Wheels GmbH

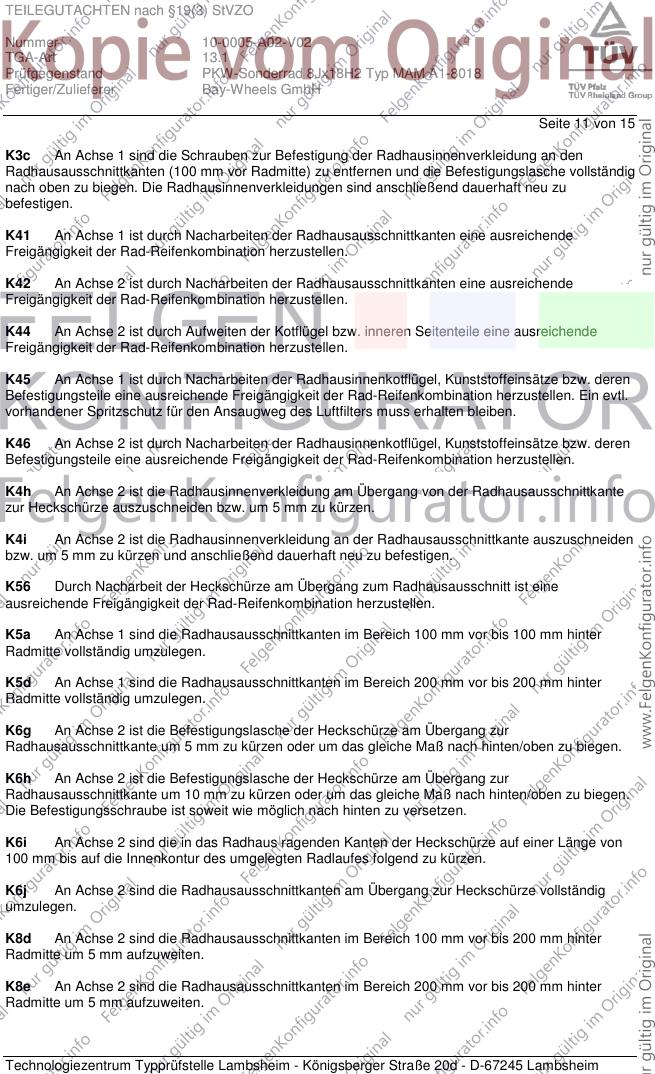

Seite 11 von 15
K3c An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm vor Radmitte) zu entfernen und die Befestigungslasche vollständig
nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu
befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4h An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Heckschürze auszuschneiden bzw. um 5 mm zu kürzen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6j An Achse 2 sind die Radhausausschnittkanten am Übergang zur Heckschürze vollständig
umzulegen.
K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 10-0005-A02-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ MAM A1-8018
Fertiger/Zulieferer Bay-Wheels GmbH

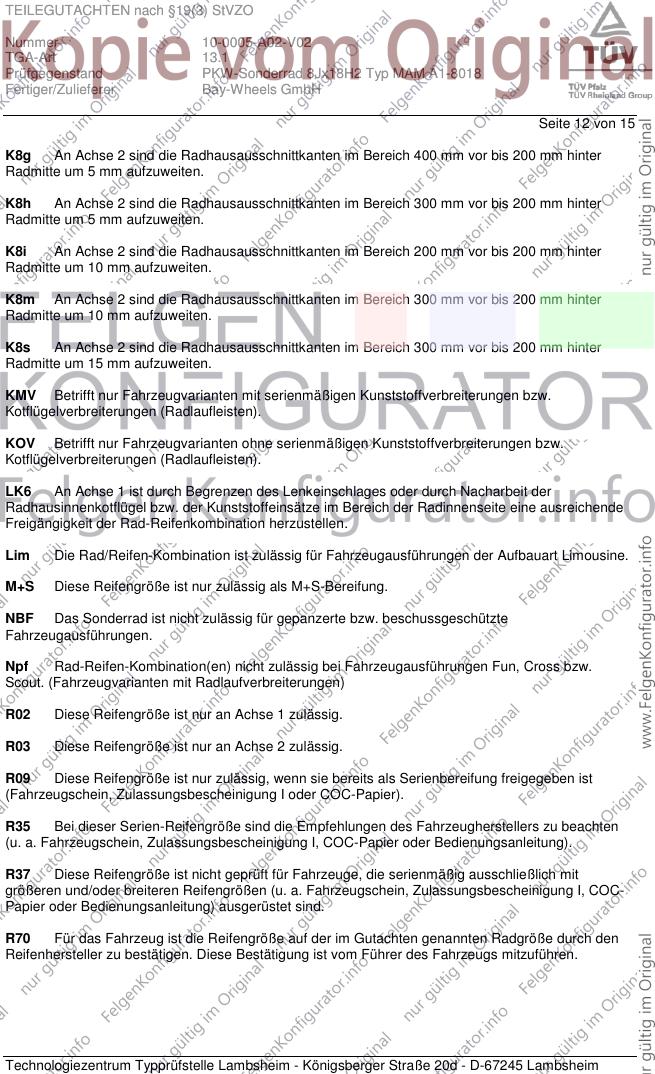

Seite 12 von 15
K8g An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8i An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8s An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 15 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
LK6 An Achse 1 ist durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der
Radhausinnenkotflügel bzw. der Kunststoffeinsätze im Bereich der Radinnenseite eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NBF Das Sonderrad ist nicht zulässig für gepanzerte bzw. beschussgeschützte
Fahrzeugausführungen.
Npf Rad-Reifen-Kombination(en) nicht zulässig bei Fahrzeugausführungen Fun, Cross bzw.
Scout. (Fahrzeugvarianten mit Radlaufverbreiterungen)
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 10-0005-A02-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ MAM A1-8018
Fertiger/Zulieferer Bay-Wheels GmbH
Seite 13 von 15
RDK Die Bezieher der Sonderräder sind darauf hinzuweisen, daß, wenn vorhanden, das serien-
mäßige RDK- bzw. RDC-System (Elektronisches Reifendruck-Kontrollsystem) in Verbindung mit den
Sonderrädern ggf. nicht mehr funktionsfähig ist. Dieses System ist dann durch einen Fach-Händler zu
deaktivieren oder durch ein geeignetes Reifendruck-Kontrollsystem, wenn möglich, zu ersetzen.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
S04 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04
(siehe Seite 1) verwendet werden.
SeF Die Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Seat Altea Freetrack
(Typ 5P, 5PN).
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 10-0005-A02-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ MAM A1-8018
Fertiger/Zulieferer Bay-Wheels GmbH

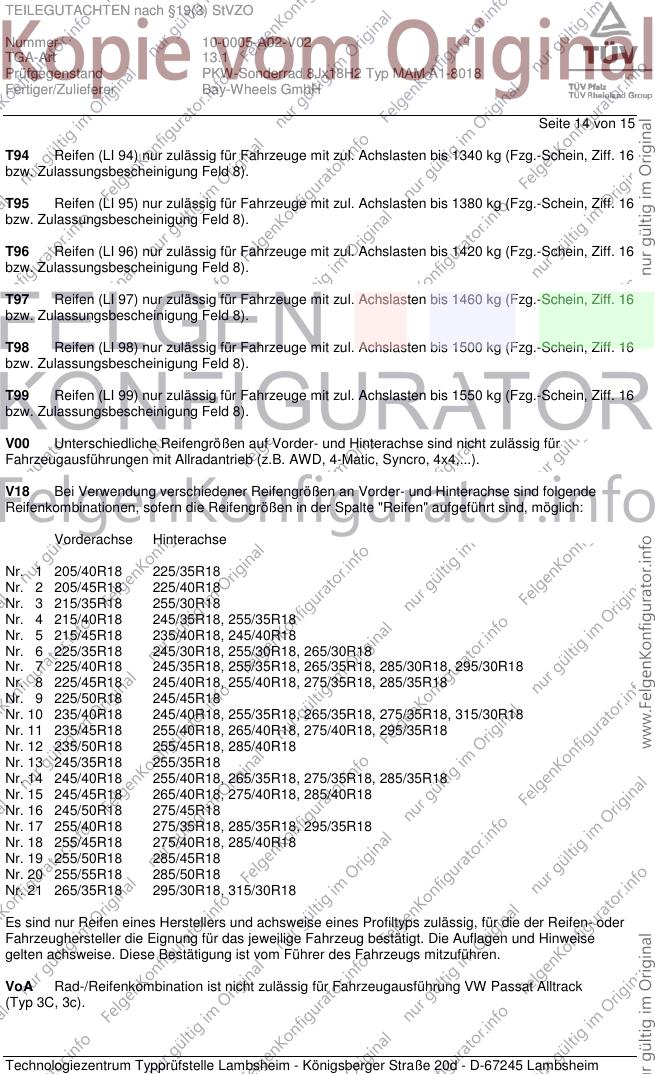

Seite 14 von 15
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V18 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 205/40R18 225/35R18
Nr. 2 205/45R18 225/40R18
Nr. 3 215/35R18 255/30R18
Nr. 4 215/40R18 245/35R18, 255/35R18
Nr. 5 215/45R18 235/40R18, 245/40R18
Nr. 6 225/35R18 245/30R18, 255/30R18, 265/30R18
Nr. 7 225/40R18 245/35R18, 255/35R18, 265/35R18, 285/30R18, 295/30R18
Nr. 8 225/45R18 245/40R18, 255/40R18, 275/35R18, 285/35R18
Nr. 9 225/50R18 245/45R18
Nr. 10 235/40R18 245/40R18, 255/35R18, 265/35R18, 275/35R18, 315/30R18
Nr. 11 235/45R18 255/40R18, 265/40R18, 275/40R18, 295/35R18
Nr. 12 235/50R18 255/45R18, 285/40R18
Nr. 13 245/35R18 255/35R18
Nr. 14 245/40R18 255/40R18, 265/35R18, 275/35R18, 285/35R18
Nr. 15 245/45R18 265/40R18, 275/40R18, 285/40R18
Nr. 16 245/50R18 275/45R18
Nr. 17 255/40R18 275/35R18, 285/35R18, 295/35R18
Nr. 18 255/45R18 275/40R18, 285/40R18
Nr. 19 255/50R18 285/45R18
Nr. 20 255/55R18 285/50R18
Nr. 21 265/35R18 295/30R18, 315/30R18
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
VoA Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung VW Passat Alltrack
(Typ 3C, 3c).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 10-0005-A02-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ MAM A1-8018
Fertiger/Zulieferer Bay-Wheels GmbH

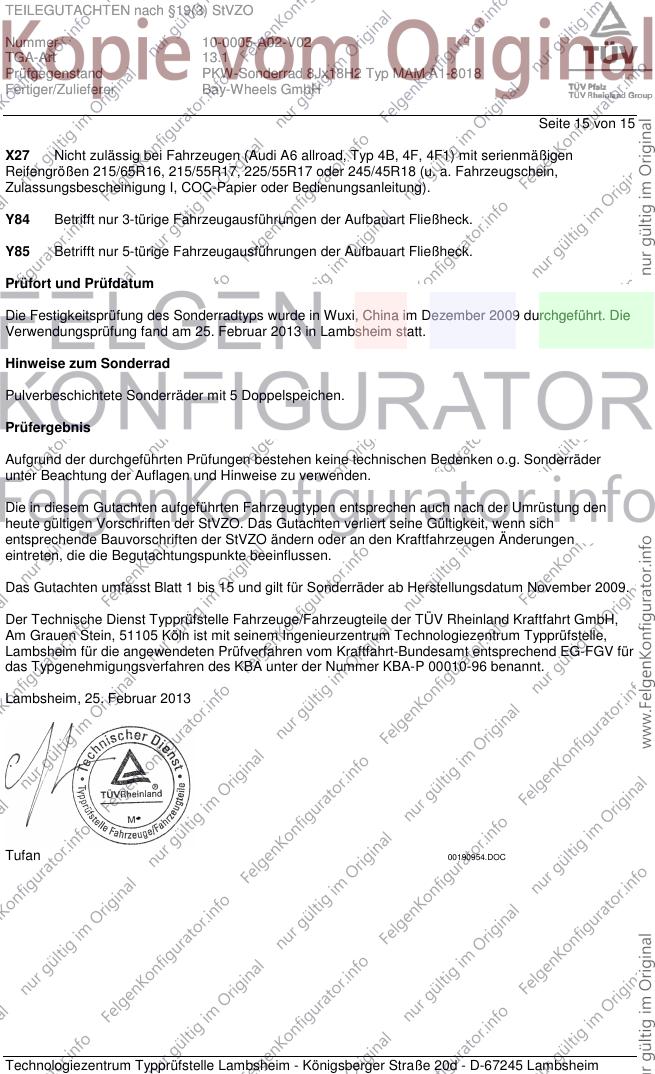

Seite 15 von 15
X27 Nicht zulässig bei Fahrzeugen (Audi A6 allroad, Typ 4B, 4F, 4F1) mit serienmäßigen
Reifengrößen 215/65R16, 215/55R17, 225/55R17 oder 245/45R18 (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Y84 Betrifft nur 3-türige Fahrzeugausführungen der Aufbauart Fließheck.
Y85 Betrifft nur 5-türige Fahrzeugausführungen der Aufbauart Fließheck.
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in Wuxi, China im Dezember 2009 durchgeführt. Die
Verwendungsprüfung fand am 25. Februar 2013 in Lambsheim statt.
Hinweise zum Sonderrad
Pulverbeschichtete Sonderräder mit 5 Doppelspeichen.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 15 und gilt für Sonderräder ab Herstellungsdatum November 2009.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 25. Februar 2013
Tufan 00190954.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
