TEILEGUTACHTEN nach §19(3) StVZO
Nummer 14-0361-A03-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8 1/2 J X 18 Typ SW5-8518
Fertiger/Zulieferer XTRA Wheels Design GmbH

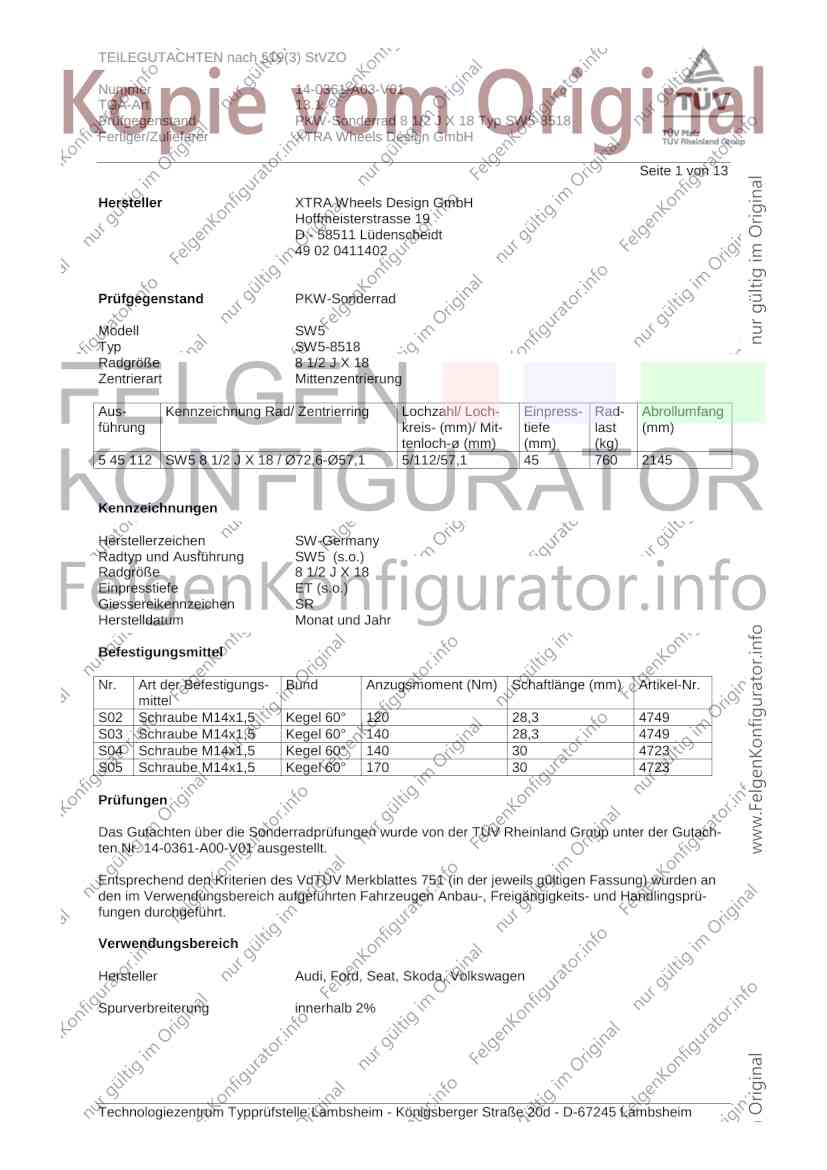

Seite 1 von 13
Hersteller XTRA Wheels Design GmbH
Hoffmeisterstrasse 19
D - 58511 Lüdenscheidt
49 02 0411402
Prüfgegenstand PKW-Sonderrad
Modell SW5
Typ SW5-8518
Radgröße 8 1/2 J X 18
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Loch- Einpress- Rad- Abrollumfang
führung kreis- (mm)/ Mit- tiefe last (mm)
tenloch-ø (mm) (mm) (kg)
5 45 112 SW5 8 1/2 J X 18 / Ø72,6-Ø57,1 5/112/57,1 45 760 2145
Kennzeichnungen
Herstellerzeichen SW-Germany
Radtyp und Ausführung SW5 (s.o.)
Radgröße 8 1/2 J X 18
Einpresstiefe ET (s.o.)
Giessereikennzeichen SR
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungs- Bund Anzugsmoment (Nm) Schaftlänge (mm) Artikel-Nr.
mittel
S02 Schraube M14x1,5 Kegel 60° 120 28,3 4749
S03 Schraube M14x1,5 Kegel 60° 140 28,3 4749
S04 Schraube M14x1,5 Kegel 60° 140 30 4723
S05 Schraube M14x1,5 Kegel 60° 170 30 4723
Prüfungen
Das Gutachten über die Sonderradprüfungen wurde von der TÜV Rheinland Group unter der Gutach-
ten Nr. 14-0361-A00-V01 ausgestellt.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprü-
fungen durchgeführt.
Verwendungsbereich
Hersteller Audi, Ford, Seat, Skoda, Volkswagen
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 14-0361-A03-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8 1/2 J X 18 Typ SW5-8518
Fertiger/Zulieferer XTRA Wheels Design GmbH
Seite 2 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Audi A3 Cabriolet 75-147 215/40R18 K1a K1b K56 R37 T85 T89 0A1 A02 A04
8P 75-147 225/35R18 K1c K56 T83 T87 A05 A06 A08
e1*2001/116*0456*.. 75-147 225/40R18 K1c K56 A09 A12 A14
A18 A58 Cbo
S02
Audi A3 Limousine 77-132 215/40R18 T85 T89 0A1 A02 A04
8V 77-132 225/35R18 T87 A05 A06 A08
e1*2007/46*0607*.. 77-132 225/40R18 A09 A12 A14
77-132 235/35R18 T86 A18 A57 F24
77-132 235/40R18 G79 Lim S02
77-132 235/40R18 R69
Audi A3, -/Sportback 184-195 225/40R18 K1c K56 T88 T89 0A1 A02 A04
8P, 8PA A05 A06 A08
e1*2001/116*0217*.., A09 A12 A14
e1*2001/116*0418*.. A18 Flh S02
Audi A3, -/Sportback 66-147 215/40R18 K1a K1b K56 R37 T85 T89 0A1 A02 A04
8P, 8PA, 8PB 66-147 225/35R18 K1c K56 T83 T87 A05 A06 A08
e1*2001/116*0217*..; 66-147 225/40R18 K1c K56 A09 A12 A14
e1*2001/116*0241*..; A18 Flh S02
e1*2001/116*0418*..;
e13*2007/46*1082*..
Audi A3, -/Sportback 77-135 215/40R18 K1a K2b K3a K6g K8h T85 T89 0A1 A02 A04
8V 77-135 225/35R18 K1a K2b K3a K6g K8h T83 T87 A05 A06 A08
e1*2007/46*0607*.. 77-135 225/40R18 K1a K2b K3a K6g K8h A09 A12 A14
77-135 235/35R18 K1c K2b K3a K4i K5d K6g K8h T86 A18 A57 F24
T90 Flh V00 V18
77-135 245/35R18 K2b K4i K6h K8m R03 S02
Audi A6 -/Avant 89-257 225/45R18 T91 T95 0A1 A02 A04
4F, 4F1 89-257 235/40R18 T91 T93 A05 A06 A08
e1*2001/116*0254*.., 89-257 245/40R18 T93 A09 A12 A14
e1*2001/116*0276*..; 89-257 255/40R18 A18 Car Lim
e13*2007/46*1080*.. NBF V18 X27
S02
Audi Q3 100-155 225/45R18 0A1 A02 A04
8U, 8U1 100-155 235/45R18 A05 A06 A08
e1*2007/46*0591*..; A09 A12 A14
e13*2007/46*1163*.. A18 A57 S04
Audi Q3 100-155 225/45R18 0A1 A02 A04
8U, 8U1 100-155 235/45R18 A05 A06 A08
e1*2007/46*0591*..; A09 A12 A14
e13*2007/46*1163*.. A18 A57 KMV
- mit Radhaus- S04
Verbreiterungen
Audi RS3 Sportback 250 225/40R18 K4h M+S T92 0A1 A02 A04
8P A05 A06 A08
e1*2007/46*0615*.. A09 A12 A14
A18 A56 Flh
S02
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 14-0361-A03-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8 1/2 J X 18 Typ SW5-8518
Fertiger/Zulieferer XTRA Wheels Design GmbH
Seite 3 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Audi S3 Limousine 206,221 215/40R18 M+S T85 T89 0A1 A02 A04
8V 206,221 225/35R18 T87 A05 A06 A08
e1*2007/46*0607*.. 206,221 225/40R18 A09 A12 A14
206,221 235/35R18 T86 A18 A56 F24
206,221 235/40R18 Lim S02
Audi S3, -/Sportback 206, 221 215/40R18 K1a K2b K3a K6g K8h M+S T89 0A1 A02 A04
8V 206, 221 225/40R18 K1a K2b K3a K6g K8h A05 A06 A08
e1*2007/46*0607*.. 206, 221 235/35R18 K1c K2b K3a K4i K5d K6g K8h T90 A09 A12 A14
A18 A56 F24
Flh S02
Audi TT 118-155 225/40R18 0A1 A02 A04
8J 118-155 225/45R18 A05 A06 A08
e1*2001/116* 118-155 235/40R18 A09 A12 A14
0369, 0374, 0375*.. 118-184 245/40R18 K46 K56 A18 A57 Cbo
118-184 255/35R18 K1a K46 K56 Cpe S02
118-184 255/40R18 K1a K46 K56
118-200 225/40R18 M+S
118-200 225/45R18 M+S
118-200 235/40R18 M+S
118-200 245/40R18 K46 K56 M+S
Ford Galaxy 66-150 225/40R18 K1a K42 K46 T88 T89 T92 0A1 A02 A04
WGR 66-150 235/40R18 K1a K42 K46 T91 T92 T95 A05 A06 A08
e1*93/81,95/54, A09 A12 A14
2001/116*0024*.. A18 S05
Seat Alhambra 66-150 225/40R18 K1a K42 K46 T88 T89 T92 0A1 A02 A04
7MS 66-150 235/40R18 K1a K42 K46 T91 T92 T95 A05 A06 A08
e1*95/54, 98/14, A09 A12 A14
2001/116*0036*.. A18 S05
Seat Altea / Toledo 63-155 215/40R18 K1c T85 T89 0A1 A02 A04
5P, 5PN 63-155 225/35R18 K1c T83 T87 A05 A06 A08
e9*2001/116*0050*..; 63-155 225/40R18 K1c T88 T89 T91 A09 A12 A14
e9*2007/46*0012*.. A18 A60 Flh
KOV SeF Sth
S02
Seat Leon 63-155 215/40R18 K1a K2b R37 T85 T89 0A1 A02 A04
1P, 1PN 63-155 225/35R18 K1a K1b K2b R37 T83 T87 A05 A06 A08
e9*2001/116*0052*..; 63-195 225/40R18 K1a K1b K27 K2b A09 A12 A14
e9*2007/46*0013*.. A18 A58 Flh
S02
Seat Leon 81-135 215/40R18 K1a K2b K6j T85 0A1 A02 A04
5F 81-135 225/35R18 K1a K2b K6j T83 A05 A06 A08
e9*2007/46*0094*.. 81-135 225/40R18 K1a K2b K6j A09 A12 A14
81-135 235/35R18 K1a K1b K2b K3c K6g K6i K6j K8g A18 A58 Car
F24 Flh S02
Seat Leon 63 - 110 215/40R18 K1a K2b T85 0A1 A02 A04
5F 63 - 110 225/35R18 K1a K2b T83 A05 A06 A08
e9*2007/46*0094*.. 63 - 110 225/40R18 K1a K2b A09 A12 A14
63 - 110 235/35R18 K1a K1b K2b K3c K6j K8g A18 A58 Car
F23 Flh S02
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 14-0361-A03-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8 1/2 J X 18 Typ SW5-8518
Fertiger/Zulieferer XTRA Wheels Design GmbH

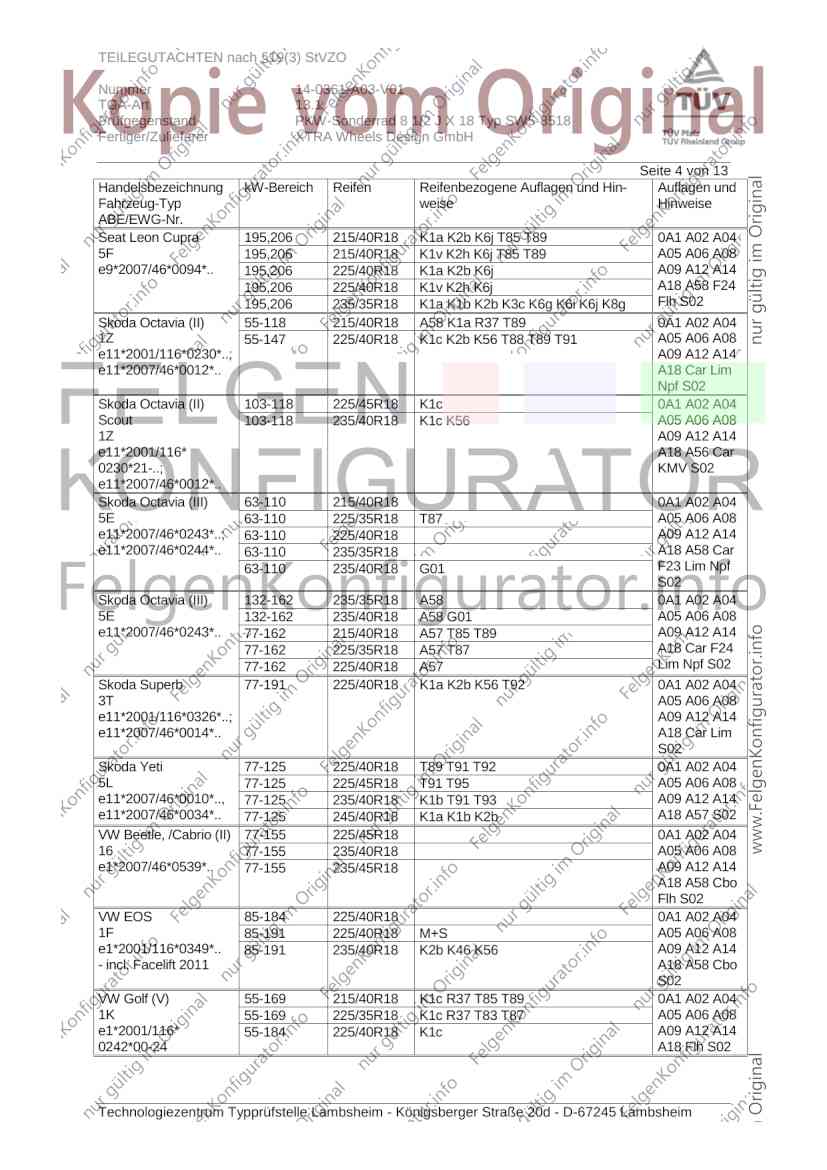

Seite 4 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Seat Leon Cupra 195,206 215/40R18 K1a K2b K6j T85 T89 0A1 A02 A04
5F 195,206 215/40R18 K1v K2h K6j T85 T89 A05 A06 A08
e9*2007/46*0094*.. 195,206 225/40R18 K1a K2b K6j A09 A12 A14
195,206 225/40R18 K1v K2h K6j A18 A58 F24
195,206 235/35R18 K1a K1b K2b K3c K6g K6i K6j K8g Flh S02
Skoda Octavia (II) 55-118 215/40R18 A58 K1a R37 T89 0A1 A02 A04
1Z 55-147 225/40R18 K1c K2b K56 T88 T89 T91 A05 A06 A08
e11*2001/116*0230*..; A09 A12 A14
e11*2007/46*0012*.. A18 Car Lim
Npf S02
Skoda Octavia (II) 103-118 225/45R18 K1c 0A1 A02 A04
Scout 103-118 235/40R18 K1c K56 A05 A06 A08
1Z A09 A12 A14
e11*2001/116* A18 A56 Car
0230*21-..; KMV S02
e11*2007/46*0012*..
Skoda Octavia (III) 63-110 215/40R18 0A1 A02 A04
5E 63-110 225/35R18 T87 A05 A06 A08
e11*2007/46*0243*..; 63-110 225/40R18 A09 A12 A14
e11*2007/46*0244*.. 63-110 235/35R18 A18 A58 Car
63-110 235/40R18 G01 F23 Lim Npf
S02
Skoda Octavia (III) 132-162 235/35R18 A58 0A1 A02 A04
5E 132-162 235/40R18 A58 G01 A05 A06 A08
e11*2007/46*0243*.. 77-162 215/40R18 A57 T85 T89 A09 A12 A14
77-162 225/35R18 A57 T87 A18 Car F24
77-162 225/40R18 A57 Lim Npf S02
Skoda Superb 77-191 225/40R18 K1a K2b K56 T92 0A1 A02 A04
3T A05 A06 A08
e11*2001/116*0326*..; A09 A12 A14
e11*2007/46*0014*.. A18 Car Lim
S02
Skoda Yeti 77-125 225/40R18 T89 T91 T92 0A1 A02 A04
5L 77-125 225/45R18 T91 T95 A05 A06 A08
e11*2007/46*0010*.., 77-125 235/40R18 K1b T91 T93 A09 A12 A14
e11*2007/46*0034*.. 77-125 245/40R18 K1a K1b K2b A18 A57 S02
VW Beetle, /Cabrio (II) 77-155 225/45R18 0A1 A02 A04
16 77-155 235/40R18 A05 A06 A08
e1*2007/46*0539*.. 77-155 235/45R18 A09 A12 A14
A18 A58 Cbo
Flh S02
VW EOS 85-184 225/40R18 0A1 A02 A04
1F 85-191 225/40R18 M+S A05 A06 A08
e1*2001/116*0349*.. 85-191 235/40R18 K2b K46 K56 A09 A12 A14
- incl. Facelift 2011 A18 A58 Cbo
S02
VW Golf (V) 55-169 215/40R18 K1c R37 T85 T89 0A1 A02 A04
1K 55-169 225/35R18 K1c R37 T83 T87 A05 A06 A08
e1*2001/116* 55-184 225/40R18 K1c A09 A12 A14
0242*00-24 A18 Flh S02
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 14-0361-A03-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8 1/2 J X 18 Typ SW5-8518
Fertiger/Zulieferer XTRA Wheels Design GmbH

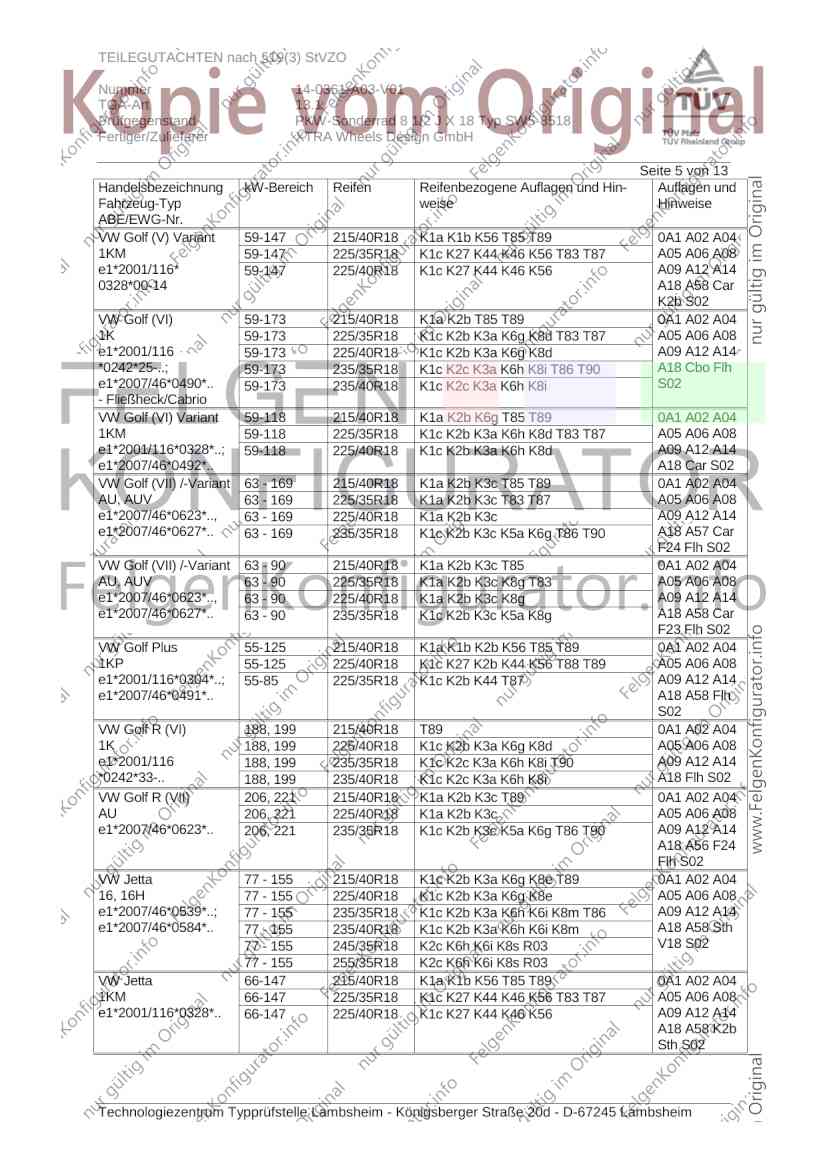

Seite 5 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
VW Golf (V) Variant 59-147 215/40R18 K1a K1b K56 T85 T89 0A1 A02 A04
1KM 59-147 225/35R18 K1c K27 K44 K46 K56 T83 T87 A05 A06 A08
e1*2001/116* 59-147 225/40R18 K1c K27 K44 K46 K56 A09 A12 A14
0328*00-14 A18 A58 Car
K2b S02
VW Golf (VI) 59-173 215/40R18 K1a K2b T85 T89 0A1 A02 A04
1K 59-173 225/35R18 K1c K2b K3a K6g K8d T83 T87 A05 A06 A08
e1*2001/116 59-173 225/40R18 K1c K2b K3a K6g K8d A09 A12 A14
*0242*25-..; 59-173 235/35R18 K1c K2c K3a K6h K8i T86 T90 A18 Cbo Flh
e1*2007/46*0490*.. 59-173 235/40R18 K1c K2c K3a K6h K8i S02
- Fließheck/Cabrio
VW Golf (VI) Variant 59-118 215/40R18 K1a K2b K6g T85 T89 0A1 A02 A04
1KM 59-118 225/35R18 K1c K2b K3a K6h K8d T83 T87 A05 A06 A08
e1*2001/116*0328*..; 59-118 225/40R18 K1c K2b K3a K6h K8d A09 A12 A14
e1*2007/46*0492*.. A18 Car S02
VW Golf (VII) /-Variant 63 - 169 215/40R18 K1a K2b K3c T85 T89 0A1 A02 A04
AU, AUV 63 - 169 225/35R18 K1a K2b K3c T83 T87 A05 A06 A08
e1*2007/46*0623*.., 63 - 169 225/40R18 K1a K2b K3c A09 A12 A14
e1*2007/46*0627*.. 63 - 169 235/35R18 K1c K2b K3c K5a K6g T86 T90 A18 A57 Car
F24 Flh S02
VW Golf (VII) /-Variant 63 - 90 215/40R18 K1a K2b K3c T85 0A1 A02 A04
AU, AUV 63 - 90 225/35R18 K1a K2b K3c K8g T83 A05 A06 A08
e1*2007/46*0623*.., 63 - 90 225/40R18 K1a K2b K3c K8g A09 A12 A14
e1*2007/46*0627*.. 63 - 90 235/35R18 K1c K2b K3c K5a K8g A18 A58 Car
F23 Flh S02
VW Golf Plus 55-125 215/40R18 K1a K1b K2b K56 T85 T89 0A1 A02 A04
1KP 55-125 225/40R18 K1c K27 K2b K44 K56 T88 T89 A05 A06 A08
e1*2001/116*0304*..; 55-85 225/35R18 K1c K2b K44 T87 A09 A12 A14
e1*2007/46*0491*.. A18 A58 Flh
S02
VW Golf R (VI) 188, 199 215/40R18 T89 0A1 A02 A04
1K 188, 199 225/40R18 K1c K2b K3a K6g K8d A05 A06 A08
e1*2001/116 188, 199 235/35R18 K1c K2c K3a K6h K8i T90 A09 A12 A14
*0242*33-.. 188, 199 235/40R18 K1c K2c K3a K6h K8i A18 Flh S02
VW Golf R (VII) 206, 221 215/40R18 K1a K2b K3c T89 0A1 A02 A04
AU 206, 221 225/40R18 K1a K2b K3c A05 A06 A08
e1*2007/46*0623*.. 206, 221 235/35R18 K1c K2b K3c K5a K6g T86 T90 A09 A12 A14
A18 A56 F24
Flh S02
VW Jetta 77 - 155 215/40R18 K1c K2b K3a K6g K8e T89 0A1 A02 A04
16, 16H 77 - 155 225/40R18 K1c K2b K3a K6g K8e A05 A06 A08
e1*2007/46*0539*..; 77 - 155 235/35R18 K1c K2b K3a K6h K6i K8m T86 A09 A12 A14
e1*2007/46*0584*.. 77 - 155 235/40R18 K1c K2b K3a K6h K6i K8m A18 A58 Sth
77 - 155 245/35R18 K2c K6h K6i K8s R03 V18 S02
77 - 155 255/35R18 K2c K6h K6i K8s R03
VW Jetta 66-147 215/40R18 K1a K1b K56 T85 T89 0A1 A02 A04
1KM 66-147 225/35R18 K1c K27 K44 K46 K56 T83 T87 A05 A06 A08
e1*2001/116*0328*.. 66-147 225/40R18 K1c K27 K44 K46 K56 A09 A12 A14
A18 A58 K2b
Sth S02
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 14-0361-A03-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8 1/2 J X 18 Typ SW5-8518
Fertiger/Zulieferer XTRA Wheels Design GmbH

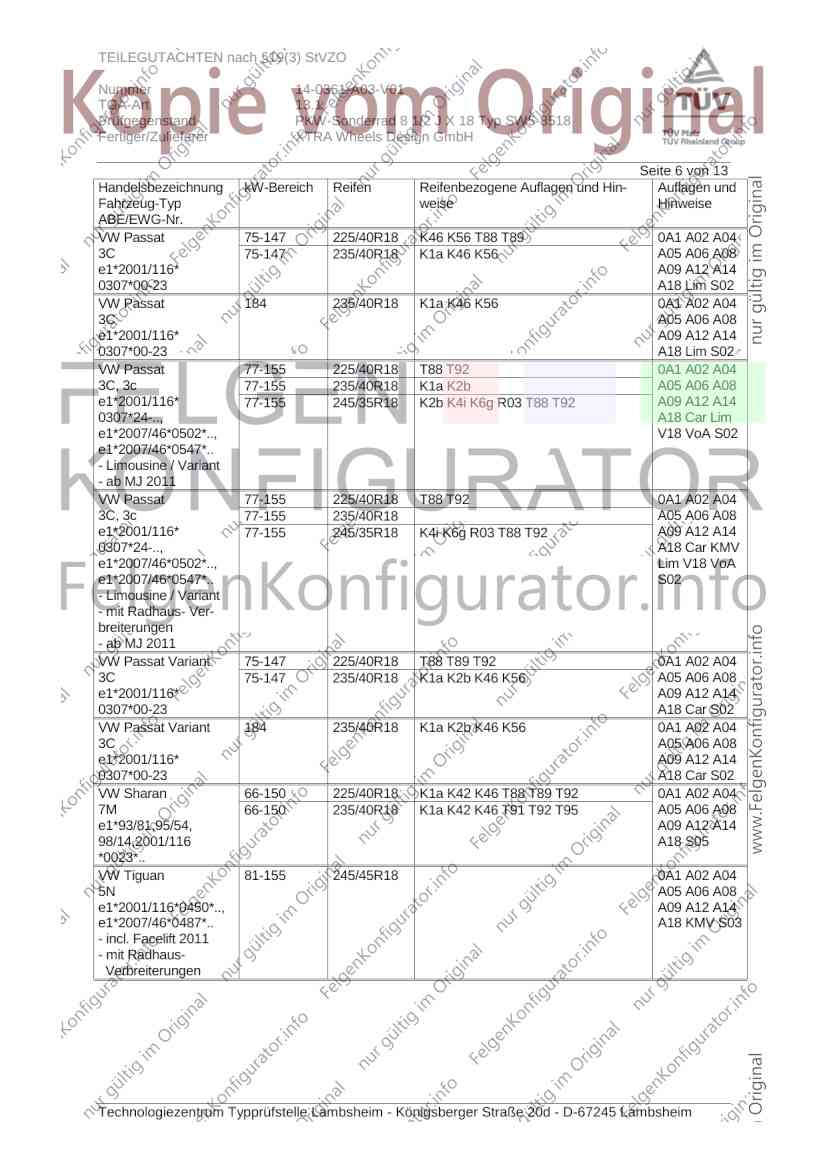

Seite 6 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
VW Passat 75-147 225/40R18 K46 K56 T88 T89 0A1 A02 A04
3C 75-147 235/40R18 K1a K46 K56 A05 A06 A08
e1*2001/116* A09 A12 A14
0307*00-23 A18 Lim S02
VW Passat 184 235/40R18 K1a K46 K56 0A1 A02 A04
3C A05 A06 A08
e1*2001/116* A09 A12 A14
0307*00-23 A18 Lim S02
VW Passat 77-155 225/40R18 T88 T92 0A1 A02 A04
3C, 3c 77-155 235/40R18 K1a K2b A05 A06 A08
e1*2001/116* 77-155 245/35R18 K2b K4i K6g R03 T88 T92 A09 A12 A14
0307*24-.., A18 Car Lim
e1*2007/46*0502*.., V18 VoA S02
e1*2007/46*0547*..
- Limousine / Variant
- ab MJ 2011
VW Passat 77-155 225/40R18 T88 T92 0A1 A02 A04
3C, 3c 77-155 235/40R18 A05 A06 A08
e1*2001/116* 77-155 245/35R18 K4i K6g R03 T88 T92 A09 A12 A14
0307*24-.., A18 Car KMV
e1*2007/46*0502*.., Lim V18 VoA
e1*2007/46*0547*.. S02
- Limousine / Variant
- mit Radhaus- Ver-
breiterungen
- ab MJ 2011
VW Passat Variant 75-147 225/40R18 T88 T89 T92 0A1 A02 A04
3C 75-147 235/40R18 K1a K2b K46 K56 A05 A06 A08
e1*2001/116* A09 A12 A14
0307*00-23 A18 Car S02
VW Passat Variant 184 235/40R18 K1a K2b K46 K56 0A1 A02 A04
3C A05 A06 A08
e1*2001/116* A09 A12 A14
0307*00-23 A18 Car S02
VW Sharan 66-150 225/40R18 K1a K42 K46 T88 T89 T92 0A1 A02 A04
7M 66-150 235/40R18 K1a K42 K46 T91 T92 T95 A05 A06 A08
e1*93/81,95/54, A09 A12 A14
98/14,2001/116 A18 S05
*0023*..
VW Tiguan 81-155 245/45R18 0A1 A02 A04
5N A05 A06 A08
e1*2001/116*0450*.., A09 A12 A14
e1*2007/46*0487*.. A18 KMV S03
- incl. Facelift 2011
- mit Radhaus-
Verbreiterungen
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 14-0361-A03-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8 1/2 J X 18 Typ SW5-8518
Fertiger/Zulieferer XTRA Wheels Design GmbH

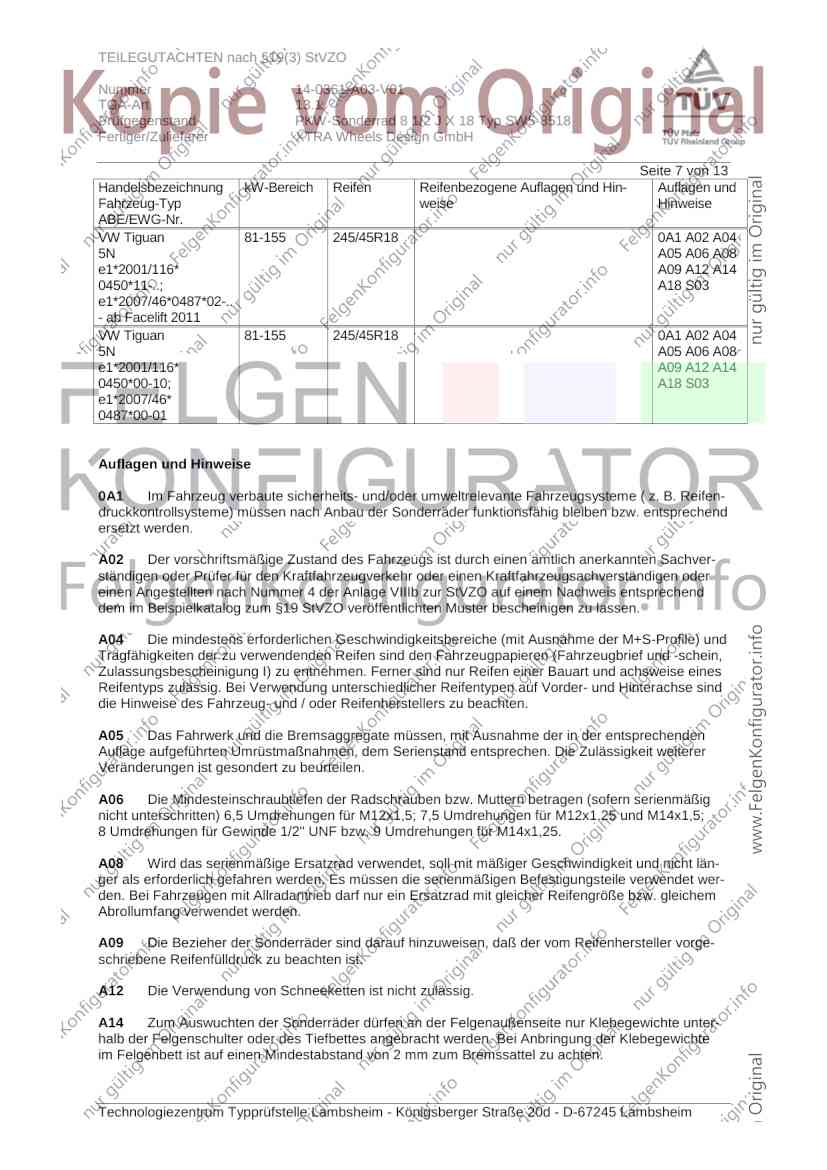

Seite 7 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
VW Tiguan 81-155 245/45R18 0A1 A02 A04
5N A05 A06 A08
e1*2001/116* A09 A12 A14
0450*11-..; A18 S03
e1*2007/46*0487*02-..
- ab Facelift 2011
VW Tiguan 81-155 245/45R18 0A1 A02 A04
5N A05 A06 A08
e1*2001/116* A09 A12 A14
0450*00-10; A18 S03
e1*2007/46*
0487*00-01
Auflagen und Hinweise
0A1 Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme ( z. B. Reifen-
druckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw. entsprechend
ersetzt werden.
A02 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sachver-
ständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen oder
einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis entsprechend
dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A06 Die Mindesteinschraubtiefen der Radschrauben bzw. Muttern betragen (sofern serienmäßig
nicht unterschritten) 6,5 Umdrehungen für M12x1,5; 7,5 Umdrehungen für M12x1,25 und M14x1,5;
8 Umdrehungen für Gewinde 1/2" UNF bzw. 9 Umdrehungen für M14x1,25.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht län-
ger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet wer-
den. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, daß der vom Reifenhersteller vorge-
schriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte unter-
halb der Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte
im Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 14-0361-A03-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8 1/2 J X 18 Typ SW5-8518
Fertiger/Zulieferer XTRA Wheels Design GmbH

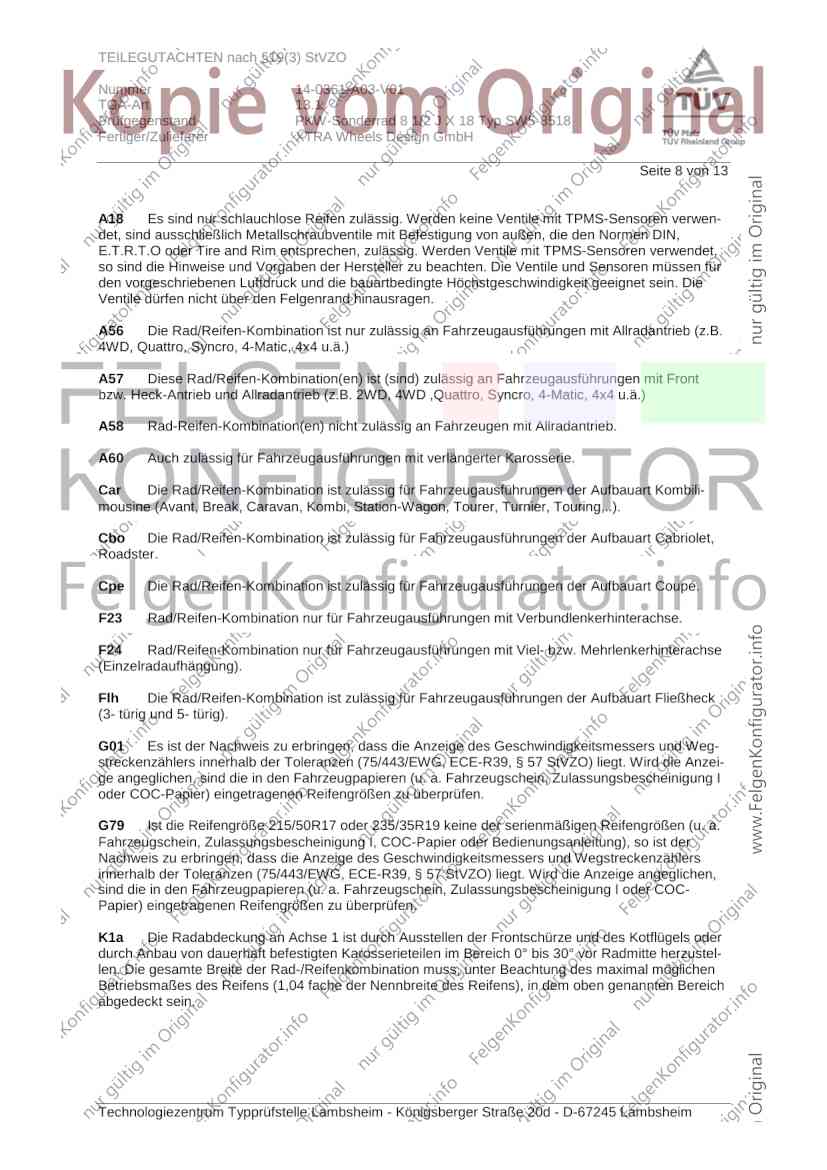

Seite 8 von 13
A18 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwen-
det, sind ausschließlich Metallschraubventile mit Befestigung von außen, die den Normen DIN,
E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensoren verwendet,
so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für
den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die
Ventile dürfen nicht über den Felgenrand hinausragen.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u.ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD ,Quattro, Syncro, 4-Matic, 4x4 u.ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A60 Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Kombili-
mousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3- türig und 5- türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Weg-
streckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzei-
ge angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I
oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G79 Ist die Reifengröße 215/50R17 oder 235/35R19 keine der serienmäßigen Reifengrößen (u. a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), so ist der
Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers
innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen,
sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustel-
len. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich
abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 14-0361-A03-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8 1/2 J X 18 Typ SW5-8518
Fertiger/Zulieferer XTRA Wheels Design GmbH

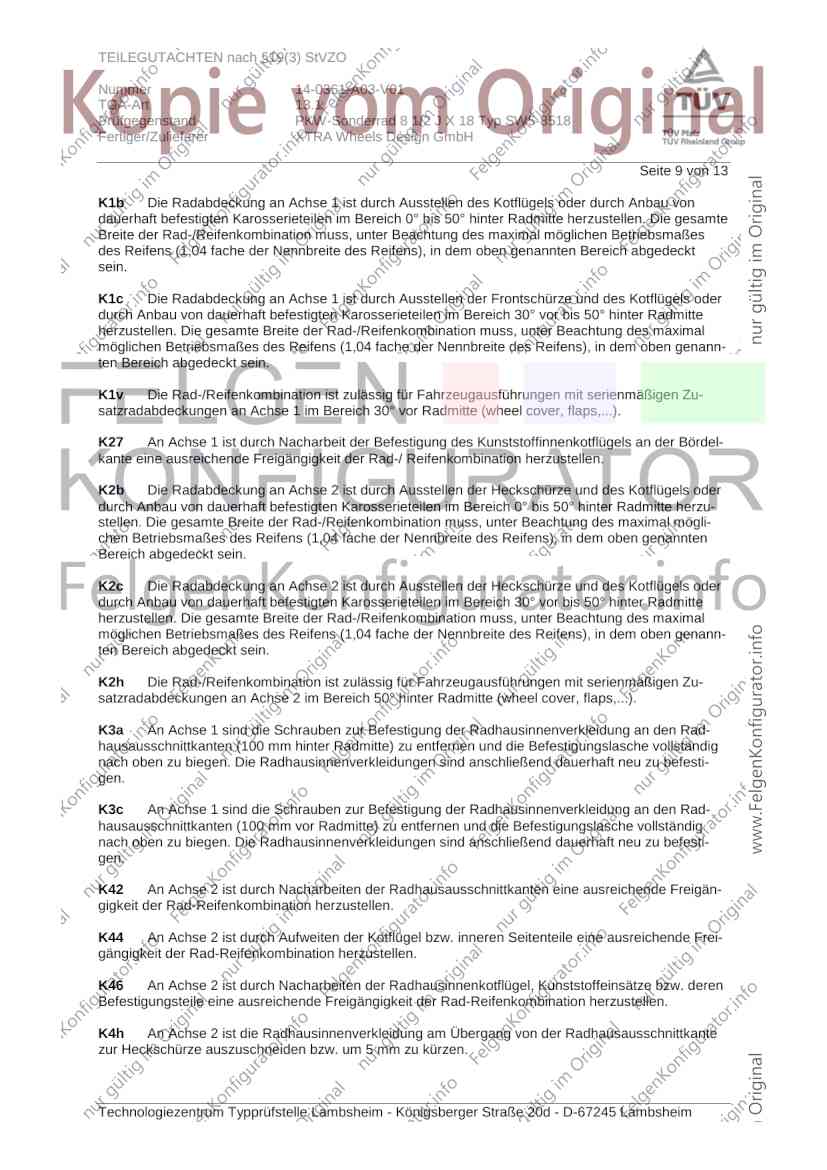

Seite 9 von 13
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K1v Die Rad-/Reifenkombination ist zulässig für Fahrzeugausführungen mit serienmäßigen Zu-
satzradabdeckungen an Achse 1 im Bereich 30° vor Radmitte (wheel cover, flaps,...).
K27 An Achse 1 ist durch Nacharbeit der Befestigung des Kunststoffinnenkotflügels an der Bördel-
kante eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzu-
stellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal mögli-
chen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K2h Die Rad-/Reifenkombination ist zulässig für Fahrzeugausführungen mit serienmäßigen Zu-
satzradabdeckungen an Achse 2 im Bereich 50° hinter Radmitte (wheel cover, flaps,...).
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den Rad-
hausausschnittkanten (100 mm hinter Radmitte) zu entfernen und die Befestigungslasche vollständig
nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befesti-
gen.
K3c An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den Rad-
hausausschnittkanten (100 mm vor Radmitte) zu entfernen und die Befestigungslasche vollständig
nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befesti-
gen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende Frei-
gängigkeit der Rad-Reifenkombination herzustellen.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4h An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Heckschürze auszuschneiden bzw. um 5 mm zu kürzen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 14-0361-A03-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8 1/2 J X 18 Typ SW5-8518
Fertiger/Zulieferer XTRA Wheels Design GmbH

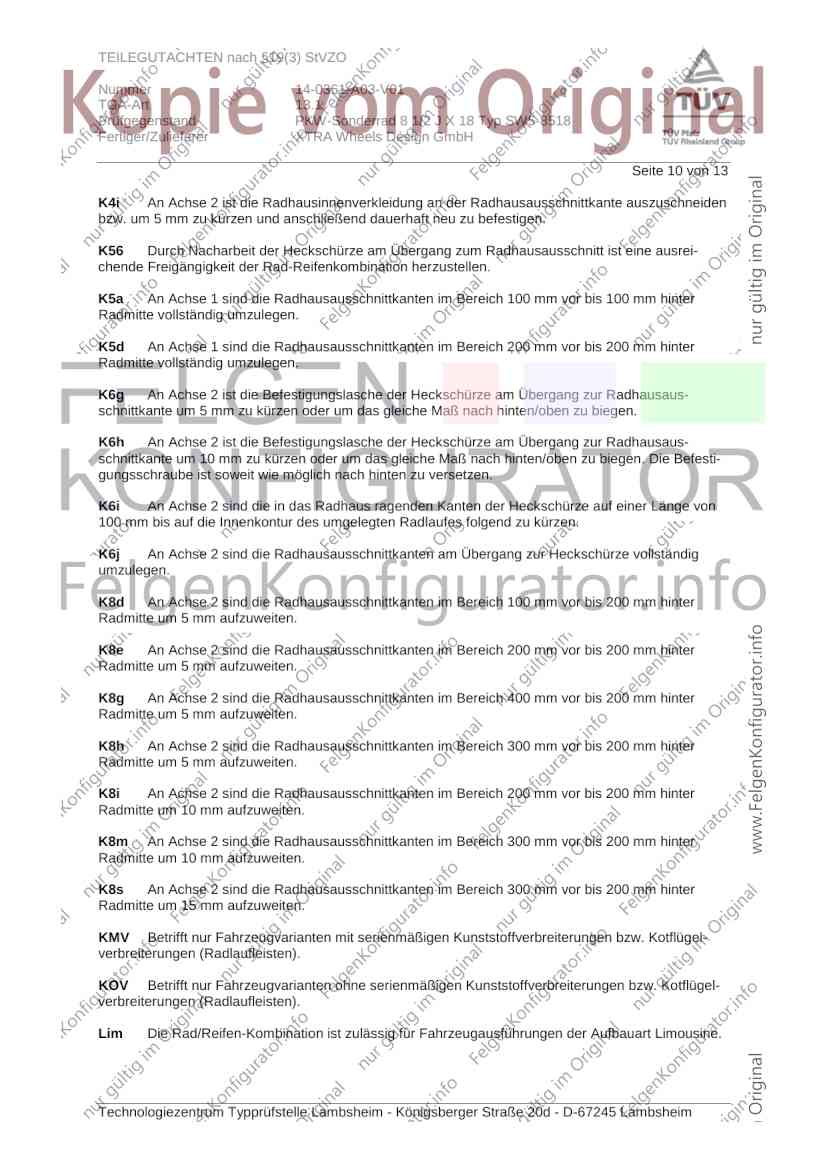

Seite 10 von 13
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine ausrei-
chende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausaus-
schnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausaus-
schnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen. Die Befesti-
gungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6j An Achse 2 sind die Radhausausschnittkanten am Übergang zur Heckschürze vollständig
umzulegen.
K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8g An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8i An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8s An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 15 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. Kotflügel-
verbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßigen Kunststoffverbreiterungen bzw. Kotflügel-
verbreiterungen (Radlaufleisten).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 14-0361-A03-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8 1/2 J X 18 Typ SW5-8518
Fertiger/Zulieferer XTRA Wheels Design GmbH

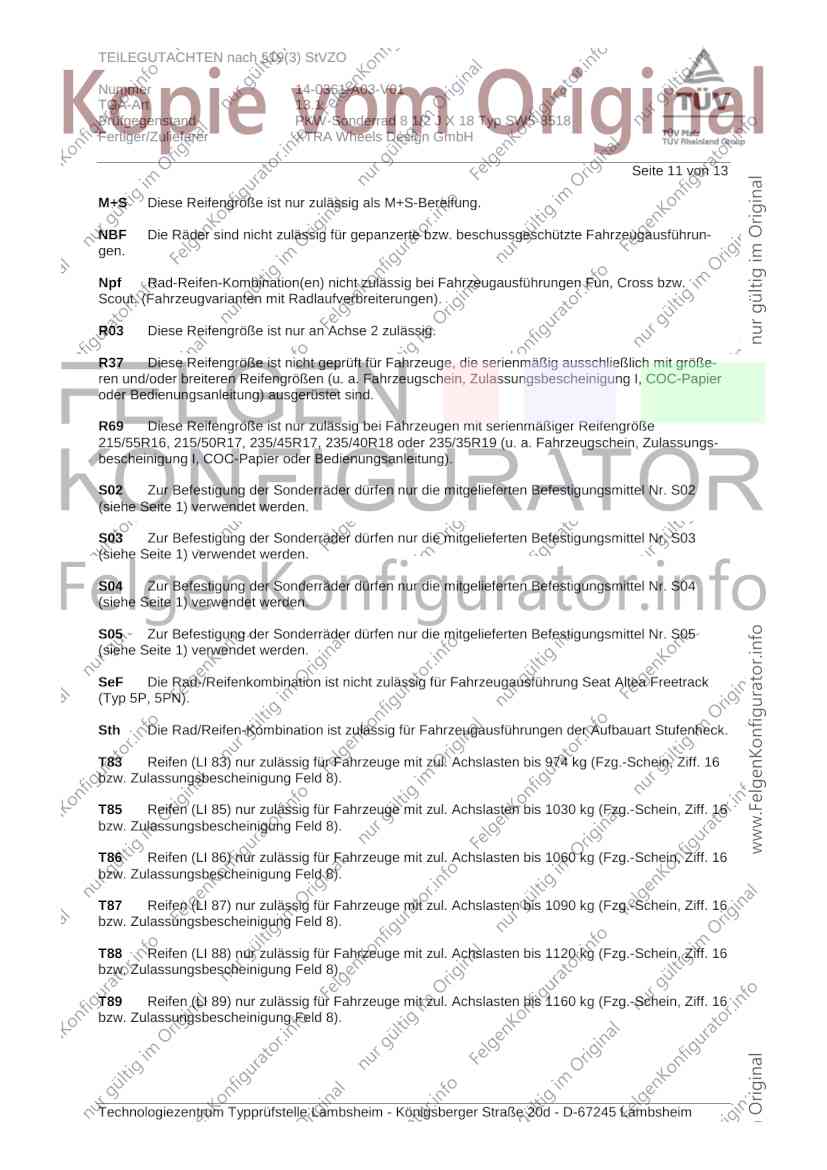

Seite 11 von 13
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NBF Die Räder sind nicht zulässig für gepanzerte bzw. beschussgeschützte Fahrzeugausführun-
gen.
Npf Rad-Reifen-Kombination(en) nicht zulässig bei Fahrzeugausführungen Fun, Cross bzw.
Scout. (Fahrzeugvarianten mit Radlaufverbreiterungen).
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit größe-
ren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier
oder Bedienungsanleitung) ausgerüstet sind.
R69 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße
215/55R16, 215/50R17, 235/45R17, 235/40R18 oder 235/35R19 (u. a. Fahrzeugschein, Zulassungs-
bescheinigung I, COC-Papier oder Bedienungsanleitung).
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
S04 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04
(siehe Seite 1) verwendet werden.
S05 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05
(siehe Seite 1) verwendet werden.
SeF Die Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Seat Altea Freetrack
(Typ 5P, 5PN).
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 14-0361-A03-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8 1/2 J X 18 Typ SW5-8518
Fertiger/Zulieferer XTRA Wheels Design GmbH

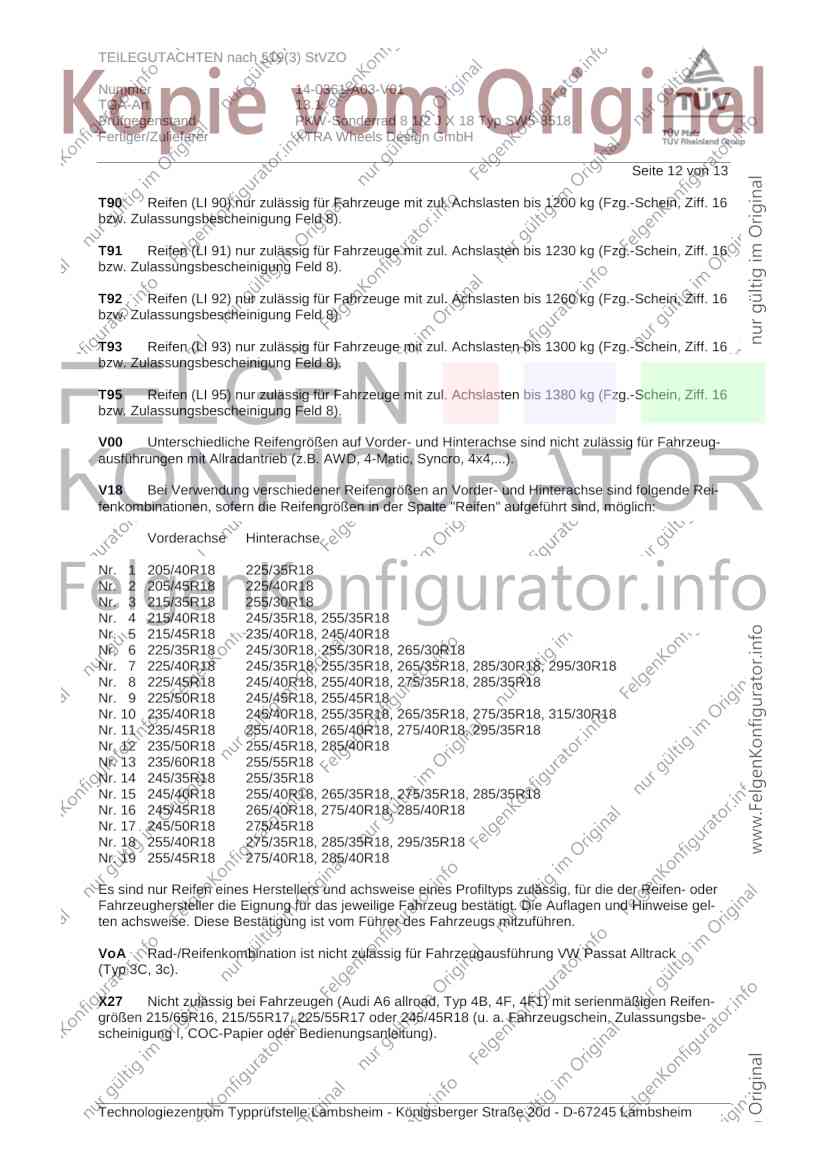

Seite 12 von 13
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für Fahrzeug-
ausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V18 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende Rei-
fenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 205/40R18 225/35R18
Nr. 2 205/45R18 225/40R18
Nr. 3 215/35R18 255/30R18
Nr. 4 215/40R18 245/35R18, 255/35R18
Nr. 5 215/45R18 235/40R18, 245/40R18
Nr. 6 225/35R18 245/30R18, 255/30R18, 265/30R18
Nr. 7 225/40R18 245/35R18, 255/35R18, 265/35R18, 285/30R18, 295/30R18
Nr. 8 225/45R18 245/40R18, 255/40R18, 275/35R18, 285/35R18
Nr. 9 225/50R18 245/45R18, 255/45R18
Nr. 10 235/40R18 245/40R18, 255/35R18, 265/35R18, 275/35R18, 315/30R18
Nr. 11 235/45R18 255/40R18, 265/40R18, 275/40R18, 295/35R18
Nr. 12 235/50R18 255/45R18, 285/40R18
Nr. 13 235/60R18 255/55R18
Nr. 14 245/35R18 255/35R18
Nr. 15 245/40R18 255/40R18, 265/35R18, 275/35R18, 285/35R18
Nr. 16 245/45R18 265/40R18, 275/40R18, 285/40R18
Nr. 17 245/50R18 275/45R18
Nr. 18 255/40R18 275/35R18, 285/35R18, 295/35R18
Nr. 19 255/45R18 275/40R18, 285/40R18
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise gel-
ten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
VoA Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung VW Passat Alltrack
(Typ 3C, 3c).
X27 Nicht zulässig bei Fahrzeugen (Audi A6 allroad, Typ 4B, 4F, 4F1) mit serienmäßigen Reifen-
größen 215/65R16, 215/55R17, 225/55R17 oder 245/45R18 (u. a. Fahrzeugschein, Zulassungsbe-
scheinigung I, COC-Papier oder Bedienungsanleitung).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 14-0361-A03-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8 1/2 J X 18 Typ SW5-8518
Fertiger/Zulieferer XTRA Wheels Design GmbH

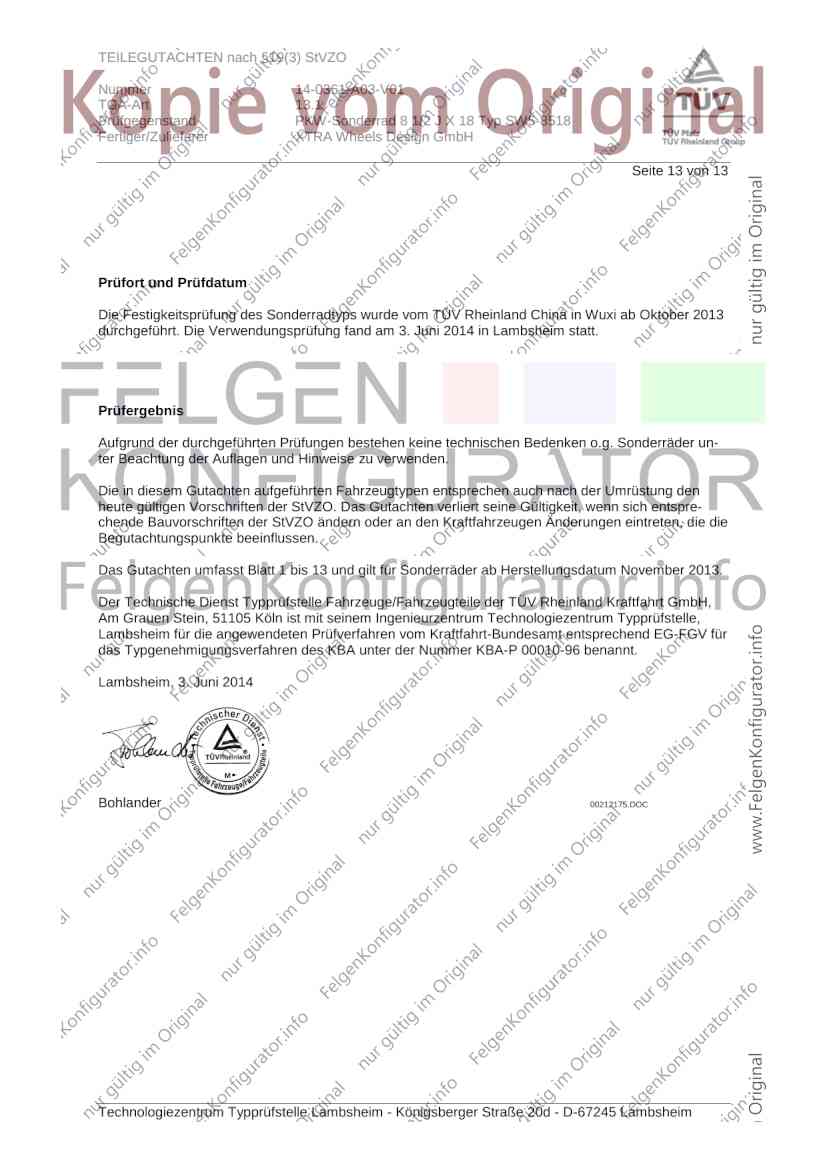

Seite 13 von 13
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde vom TÜV Rheinland China in Wuxi ab Oktober 2013
durchgeführt. Die Verwendungsprüfung fand am 3. Juni 2014 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder un-
ter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entspre-
chende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 13 und gilt für Sonderräder ab Herstellungsdatum November 2013.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 3. Juni 2014
Bohlander 00212175.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
