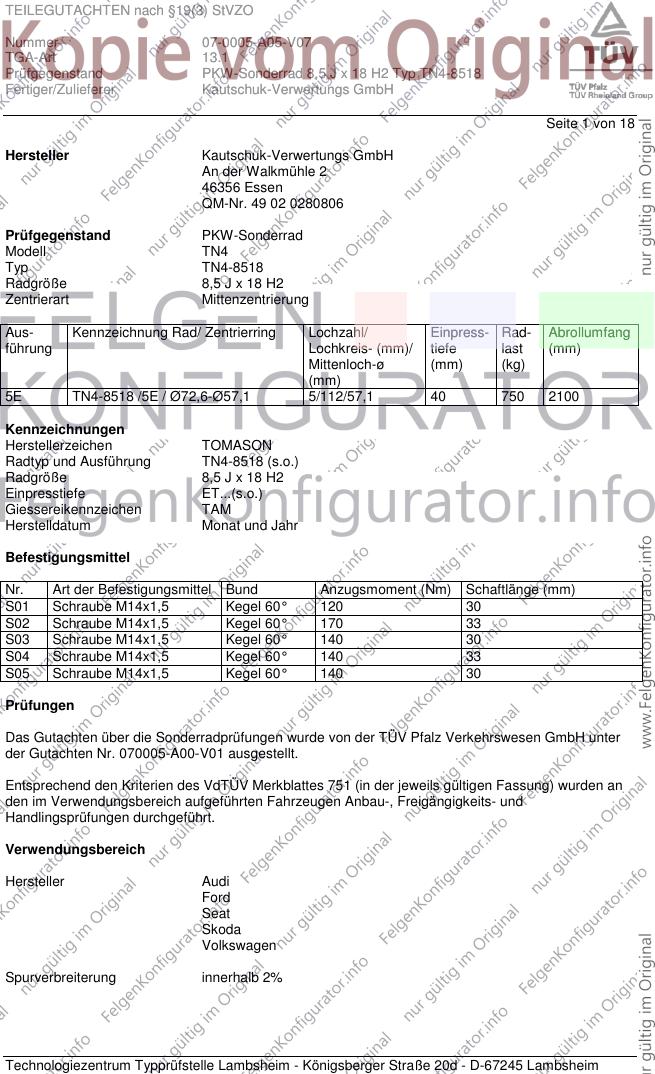

TEILEGUTACHTEN nach §19(3) StVZO
Nummer 07-0005-A05-V07
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5 J x 18 H2 Typ TN4-8518
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH
Seite 1 von 18
Hersteller Kautschuk-Verwertungs GmbH
An der Walkmühle 2
46356 Essen
QM-Nr. 49 02 0280806
Prüfgegenstand PKW-Sonderrad
Modell TN4
Typ TN4-8518
Radgröße 8,5 J x 18 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
5E TN4-8518 /5E / Ø72,6-Ø57,1 5/112/57,1 40 750 2100
Kennzeichnungen
Herstellerzeichen TOMASON
Radtyp und Ausführung TN4-8518 (s.o.)
Radgröße 8,5 J x 18 H2
Einpresstiefe ET...(s.o.)
Giessereikennzeichen TAM
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M14x1,5 Kegel 60° 120 30
S02 Schraube M14x1,5 Kegel 60° 170 33
S03 Schraube M14x1,5 Kegel 60° 140 30
S04 Schraube M14x1,5 Kegel 60° 140 33
S05 Schraube M14x1,5 Kegel 60° 140 30
Prüfungen
Das Gutachten über die Sonderradprüfungen wurde von der TÜV Pfalz Verkehrswesen GmbH unter
der Gutachten Nr. 070005-A00-V01 ausgestellt.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Ford
Seat
Skoda
Volkswagen
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 07-0005-A05-V07
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5 J x 18 H2 Typ TN4-8518
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH
Seite 2 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A3 Cabriolet 75-147 215/40R18 K1c K2b K46 K56 R37 T85 T89 0A1 A02 A04
8P 75-147 225/35R18 K1c K2b K46 K56 T87 A05 A06 A08
e1*2001/116*0456*.. 75-147 225/40R18 K1c K2b K46 K56 A09 A12 A14
75-147 245/35R18 K2a K2b K44 K46 K56 R03 A19 A58 Cbo
75-147 255/35R18 K2c K44 K46 K56 R03 V18 S01
Audi A3, -/Sportback 184-195 225/40R18 K1c K2b K46 T88 T89 0A1 A02 A04
8P, 8PA 184-195 245/35R18 K2a K2b K44 K46 R03 T88 T89 A05 A06 A08
e1*2001/116*0217*.., 184-195 255/35R18 K2c K44 K46 R03 A09 A12 A14
e1*2001/116*0418*.. A19 Flh K56
V18 S01
Audi A3, -/Sportback 66-147 215/40R18 K2b K46 K56 R37 T85 T89 0A1 A02 A04
8P, 8PA, 8PB 66-147 225/35R18 K2b K46 K56 T87 A05 A06 A08
e1*2001/116*0217*..; 66-147 225/40R18 K2b K46 K56 A09 A12 A14
e1*2001/116*0241*..; 66-147 245/35R18 K2a K2b K44 K46 K56 R03 A19 Flh K1c
e1*2001/116*0418*..; 66-147 255/35R18 K2c K44 K46 K56 R03 V18 S01
e13*2007/46*1082*..
Audi A3, -/Sportback 77-135 215/40R18 K1c K2b K3a K4i K5d K6g K8h T85 0A1 A02 A04
8V T89 A05 A06 A08
e1*2007/46*0607*.. 77-135 225/35R18 K1c K2b K3a K4i K5d K6g K8h T83 A09 A12 A14
T87 A19 A57 F24
77-135 225/40R18 K1c K2b K3a K4i K5d K6g K8h Flh V00 V18
77-135 235/35R18 K1c K2b K3a K4i K5d K6h K8m T86 S01
T90
77-135 245/35R18 K1c K2c K3a K4i K5d K6h K7d K8s
77-135 255/35R18 K2c K4i K6h K8s R03
Audi A4 74-188 225/40R18 T88 T89 T91 0A1 A02 A04
8E 74-188 235/40R18 K1a K1b K2b K44 K46 A05 A06 A08
e1*98/14*0151*.., A09 A12 A14
e1*2001/116*0151*.. A19 Car Lim
S01
Audi A4 162 225/40R18 T88 T89 T91 0A1 A02 A04
QB6 162 235/40R18 K1a K1b K2b K44 K46 A05 A06 A08
e1*2001/116*0243*.. A09 A12 A14
A19 Car Cbo
Lim S01
Audi A4 Cabriolet 96-188 225/40R18 T88 T89 T91 T92 0A1 A02 A04
8H 96-188 235/40R18 K1a K2b K44 K46 T91 T93 A05 A06 A08
e1*98/14*0177*.., A09 A12 A14
e1*2001/116*0177*.. A19 Cbo S01
Audi A4 S4 253 225/40R18 M+S T92 0A1 A02 A04
8E,8H,QB6 253 235/40R18 K1a K1b K2b K44 K46 T91 T93 A05 A06 A08
e1*98/14,2001/116* A09 A12 A14
0151,0177,0243*.. A19 Car Cbo
Lim S01
Audi A6 -/Avant 89-257 225/45R18 T91 T95 0A1 A02 A04
4F, 4F1 89-257 235/40R18 T91 T93 A05 A06 A08
e1*2001/116*0254*.., 89-257 245/40R18 T93 A09 A12 A14
e1*2001/116*0276*..; 89-257 255/40R18 K1b K2b A19 Car Lim
e13*2007/46*1080*.. NBF V18 X27
S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 07-0005-A05-V07
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5 J x 18 H2 Typ TN4-8518
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH
Seite 3 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A6 Allroad 120-257 225/50R18 R70 0A1 A02 A04
4F, 4F1 120-257 235/45R18 A05 A06 A08
e1*2001/116*0254*..; 120-257 245/45R18 A09 A12 A14
e13*2007/46*1080*.. 120-257 255/40R18 K42 K46 A19 X28 S01
120-257 255/45R18 K42 K46
Audi A6 S6 320 255/40R18 K1b K2b 0A1 A02 A04
4F, 4F1 A05 A06 A08
e1*2001/116*0254*..; A09 A12 A14
e13*2007/46*1080*.. A19 Car Lim
X27 S01
Audi A8 154-257 235/50R18 K1a K2b R37 0A1 A02 A04
4E 154-257 245/45R18 R37 T00 T96 A05 A06 A08
e1*2001/116*0198*.., 154-331 235/50R18 K1a K2b M+S A09 A12 A14
e1*2001/116*0246*.. 154-331 245/45R18 M+S T00 T96 A19 B03 BnK
154-331 255/45R18 K1a K2b Lim NBF V18
S01
Audi A8 110-250 235/50R18 K46 0A1 A02 A04
D2 110-309 245/45R18 R35 A05 A06 A08
G850, 110-309 255/45R18 K46 A09 A12 A14
e1*93/81*0005*..; 265-309 235/50R18 K46 M+S R09 R35 A19 NBF V18
e1*98/14*0005*.. 309 235/45R18 M+S R09 T97 T98 S01
Audi Q3 100-155 225/45R18 0A1 A02 A04
8U, 8U1 100-155 225/50R18 R70 A05 A06 A08
e1*2007/46*0591*..; 100-155 235/45R18 A09 A12 A14
e13*2007/46*1163*.. 100-155 245/45R18 A19 A57 V00
V18 S04
Audi Q3 100-155 225/45R18 0A1 A02 A04
8U, 8U1 100-155 225/50R18 R70 A05 A06 A08
e1*2007/46*0591*..; 100-155 235/45R18 A09 A12 A14
e13*2007/46*1163*.. 100-155 245/45R18 A19 A57 KMV
- mit Radhaus- V00 V18 S04
Verbreiterungen
Audi RS3 Sportback 250 225/40R18 K1a K1b K4g K4i K6g K8h M+S T92 0A1 A02 A04
8P A05 A06 A08
e1*2007/46*0615*.. A09 A12 A14
A19 A56 Flh
S01
Audi S3, -/Sportback 206, 221 215/40R18 K1c K2b K3a K4i K5d K6g K8h M+S 0A1 A02 A04
8V T89 A05 A06 A08
e1*2007/46*0607*.. 206, 221 225/40R18 K1c K2b K3a K4i K5d K6g K8h A09 A12 A14
206, 221 235/35R18 K1c K2b K3a K4i K5d K6h K8m T90 A19 A56 F24
206, 221 245/35R18 K1c K2c K3a K4i K5d K6h K7d K8s Flh V00 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

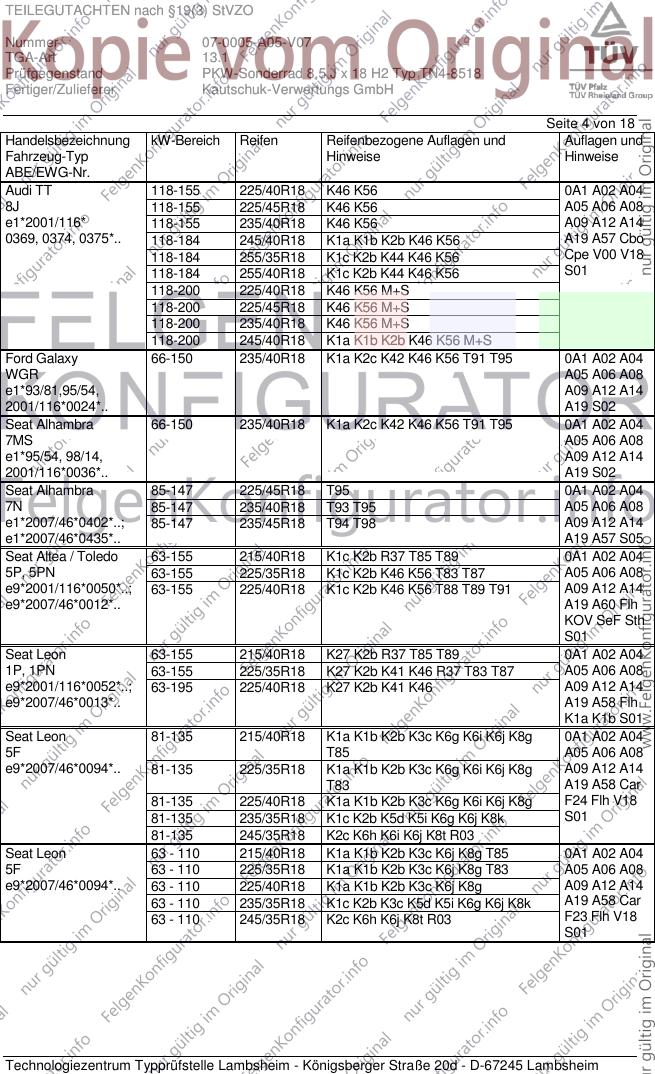

TEILEGUTACHTEN nach §19(3) StVZO
Nummer 07-0005-A05-V07
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5 J x 18 H2 Typ TN4-8518
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH
Seite 4 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi TT 118-155 225/40R18 K46 K56 0A1 A02 A04
8J 118-155 225/45R18 K46 K56 A05 A06 A08
e1*2001/116* 118-155 235/40R18 K46 K56 A09 A12 A14
0369, 0374, 0375*.. 118-184 245/40R18 K1a K1b K2b K46 K56 A19 A57 Cbo
118-184 255/35R18 K1c K2b K44 K46 K56 Cpe V00 V18
118-184 255/40R18 K1c K2b K44 K46 K56 S01
118-200 225/40R18 K46 K56 M+S
118-200 225/45R18 K46 K56 M+S
118-200 235/40R18 K46 K56 M+S
118-200 245/40R18 K1a K1b K2b K46 K56 M+S
Ford Galaxy 66-150 235/40R18 K1a K2c K42 K46 K56 T91 T95 0A1 A02 A04
WGR A05 A06 A08
e1*93/81,95/54, A09 A12 A14
2001/116*0024*.. A19 S02
Seat Alhambra 66-150 235/40R18 K1a K2c K42 K46 K56 T91 T95 0A1 A02 A04
7MS A05 A06 A08
e1*95/54, 98/14, A09 A12 A14
2001/116*0036*.. A19 S02
Seat Alhambra 85-147 225/45R18 T95 0A1 A02 A04
7N 85-147 235/40R18 T93 T95 A05 A06 A08
e1*2007/46*0402*..; 85-147 235/45R18 T94 T98 A09 A12 A14
e1*2007/46*0435*.. A19 A57 S05
Seat Altea / Toledo 63-155 215/40R18 K1c K2b R37 T85 T89 0A1 A02 A04
5P, 5PN 63-155 225/35R18 K1c K2b K46 K56 T83 T87 A05 A06 A08
e9*2001/116*0050*..; 63-155 225/40R18 K1c K2b K46 K56 T88 T89 T91 A09 A12 A14
e9*2007/46*0012*.. A19 A60 Flh
KOV SeF Sth
S01
Seat Leon 63-155 215/40R18 K27 K2b R37 T85 T89 0A1 A02 A04
1P, 1PN 63-155 225/35R18 K27 K2b K41 K46 R37 T83 T87 A05 A06 A08
e9*2001/116*0052*..; 63-195 225/40R18 K27 K2b K41 K46 A09 A12 A14
e9*2007/46*0013*.. A19 A58 Flh
K1a K1b S01
Seat Leon 81-135 215/40R18 K1a K1b K2b K3c K6g K6i K6j K8g 0A1 A02 A04
5F T85 A05 A06 A08
e9*2007/46*0094*.. 81-135 225/35R18 K1a K1b K2b K3c K6g K6i K6j K8g A09 A12 A14
T83 A19 A58 Car
81-135 225/40R18 K1a K1b K2b K3c K6g K6i K6j K8g F24 Flh V18
81-135 235/35R18 K1c K2b K5d K5i K6g K6j K8k S01
81-135 245/35R18 K2c K6h K6i K6j K8t R03
Seat Leon 63 - 110 215/40R18 K1a K1b K2b K3c K6j K8g T85 0A1 A02 A04
5F 63 - 110 225/35R18 K1a K1b K2b K3c K6j K8g T83 A05 A06 A08
e9*2007/46*0094*.. 63 - 110 225/40R18 K1a K1b K2b K3c K6j K8g A09 A12 A14
63 - 110 235/35R18 K1c K2b K3c K5d K5i K6g K6j K8k A19 A58 Car
63 - 110 245/35R18 K2c K6h K6j K8t R03 F23 Flh V18
S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

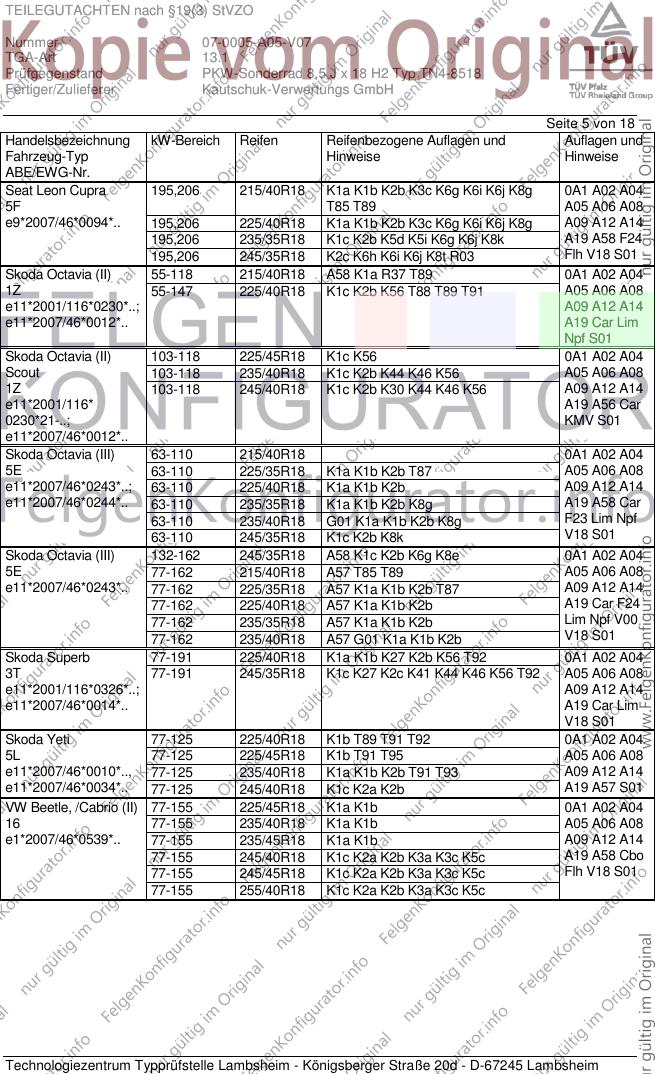

TEILEGUTACHTEN nach §19(3) StVZO
Nummer 07-0005-A05-V07
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5 J x 18 H2 Typ TN4-8518
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH
Seite 5 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Seat Leon Cupra 195,206 215/40R18 K1a K1b K2b K3c K6g K6i K6j K8g 0A1 A02 A04
5F T85 T89 A05 A06 A08
e9*2007/46*0094*.. 195,206 225/40R18 K1a K1b K2b K3c K6g K6i K6j K8g A09 A12 A14
195,206 235/35R18 K1c K2b K5d K5i K6g K6j K8k A19 A58 F24
195,206 245/35R18 K2c K6h K6i K6j K8t R03 Flh V18 S01
Skoda Octavia (II) 55-118 215/40R18 A58 K1a R37 T89 0A1 A02 A04
1Z 55-147 225/40R18 K1c K2b K56 T88 T89 T91 A05 A06 A08
e11*2001/116*0230*..; A09 A12 A14
e11*2007/46*0012*.. A19 Car Lim
Npf S01
Skoda Octavia (II) 103-118 225/45R18 K1c K56 0A1 A02 A04
Scout 103-118 235/40R18 K1c K2b K44 K46 K56 A05 A06 A08
1Z 103-118 245/40R18 K1c K2b K30 K44 K46 K56 A09 A12 A14
e11*2001/116* A19 A56 Car
0230*21-..; KMV S01
e11*2007/46*0012*..
Skoda Octavia (III) 63-110 215/40R18 0A1 A02 A04
5E 63-110 225/35R18 K1a K1b K2b T87 A05 A06 A08
e11*2007/46*0243*..; 63-110 225/40R18 K1a K1b K2b A09 A12 A14
e11*2007/46*0244*.. 63-110 235/35R18 K1a K1b K2b K8g A19 A58 Car
63-110 235/40R18 G01 K1a K1b K2b K8g F23 Lim Npf
63-110 245/35R18 K1c K2b K8k V18 S01
Skoda Octavia (III) 132-162 245/35R18 A58 K1c K2b K6g K8e 0A1 A02 A04
5E 77-162 215/40R18 A57 T85 T89 A05 A06 A08
e11*2007/46*0243*.. 77-162 225/35R18 A57 K1a K1b K2b T87 A09 A12 A14
77-162 225/40R18 A57 K1a K1b K2b A19 Car F24
77-162 235/35R18 A57 K1a K1b K2b Lim Npf V00
77-162 235/40R18 A57 G01 K1a K1b K2b V18 S01
Skoda Superb 77-191 225/40R18 K1a K1b K27 K2b K56 T92 0A1 A02 A04
3T 77-191 245/35R18 K1c K27 K2c K41 K44 K46 K56 T92 A05 A06 A08
e11*2001/116*0326*..; A09 A12 A14
e11*2007/46*0014*.. A19 Car Lim
V18 S01
Skoda Yeti 77-125 225/40R18 K1b T89 T91 T92 0A1 A02 A04
5L 77-125 225/45R18 K1b T91 T95 A05 A06 A08
e11*2007/46*0010*.., 77-125 235/40R18 K1a K1b K2b T91 T93 A09 A12 A14
e11*2007/46*0034*.. 77-125 245/40R18 K1c K2a K2b A19 A57 S01
VW Beetle, /Cabrio (II) 77-155 225/45R18 K1a K1b 0A1 A02 A04
16 77-155 235/40R18 K1a K1b A05 A06 A08
e1*2007/46*0539*.. 77-155 235/45R18 K1a K1b A09 A12 A14
77-155 245/40R18 K1c K2a K2b K3a K3c K5c A19 A58 Cbo
77-155 245/45R18 K1c K2a K2b K3a K3c K5c Flh V18 S01
77-155 255/40R18 K1c K2a K2b K3a K3c K5c
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 07-0005-A05-V07
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5 J x 18 H2 Typ TN4-8518
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH
Seite 6 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Bus 50-103 235/45R18 G01 K1c K2b T94 T98 150 0A1 A02 A04
7DB 50-103 245/40R18 K1c K2b R70 T97 150 A05 A06 A08
e1*96/79*0067*.., 50-103 245/45R18 G01 K1c K2b T00 T96 150 A09 A12 A14
e1*98/14*0067*.. A19 K34 K41
K42 K45 S02
VW Bus 65-150 235/45R18 G67 K1c K2b T98 T99 150 0A1 A02 A04
7DZ 65-150 245/40R18 K1c K2b T97 150 A05 A06 A08
e1*97/27*0095*.., 65-150 245/45R18 G67 K1c K2b T00 T96 150 A09 A12 A14
e1*98/14*0095*.. A19 K34 K42
K45 S02
VW Bus, Transporter 50-103 235/45R18 G01 T94 T98 T99 150 0A1 A02 A04
70X02.., 70X12.. 50-103 245/40R18 T93 T97 150 A05 A06 A08
H297-300, 304, 306, 50-103 245/45R18 G01 T00 T96 150 A09 A12 A14
H322-327 A19 K1c K2c
K34 K41 K42
K45 S02
VW Bus, Transporter 50-103 235/45R18 G01 K1c K2b T98 T99 150 0A1 A02 A04
7DW, 7DWA 50-103 245/40R18 K1c K2b T97 150 A05 A06 A08
e1*96/79, 98/14* 50-103 245/45R18 G01 K1c K2b T00 150 A09 A12 A14
0066,0120*.. A19 K34 K41
K42 K45 S02
VW Cross Touran 75-130 235/40R18 K1c 0A1 A02 A04
1T, 1t A05 A06 A08
e1*2001/116*0211*..; A09 A12 A14
e1*2007/46*0357*..; A19 KMV S01
DE*2007/46*0506*..
- incl. Facelift 2011
VW EOS 85-184 225/40R18 K2b K46 K56 0A1 A02 A04
1F 85-191 225/40R18 K2b K46 K56 M+S A05 A06 A08
e1*2001/116*0349*.. 85-191 235/40R18 K1a K2b K46 K56 A09 A12 A14
- incl. Facelift 2011 85-191 245/35R18 K1a K1b K2a K2b K44 K46 K56 A19 A58 Cbo
V18 S01
VW Golf (V) 55-169 215/40R18 K1c K2b R37 T85 T89 0A1 A02 A04
1K 55-169 225/35R18 K1c K2b K46 K56 R37 T83 T87 A05 A06 A08
e1*2001/116* 55-184 225/40R18 K1c K2b K46 K56 A09 A12 A14
0242*00-24 A19 Flh S01
VW Golf (V) Variant 59-147 215/40R18 K27 K44 K46 K56 T85 T89 0A1 A02 A04
1KM 59-147 225/35R18 K27 K41 K44 K46 K56 T83 T87 A05 A06 A08
e1*2001/116* 59-147 225/40R18 K27 K41 K44 K46 K56 A09 A12 A14
0328*00-14 A19 A58 Car
K1c K2c S01
VW Golf (VI) 59-173 215/40R18 K1c K2b K3a K6g K8d T85 T89 0A1 A02 A04
1K 59-173 225/35R18 K1c K2c K3a K6h K8i T83 T87 A05 A06 A08
e1*2001/116 59-173 225/40R18 K1c K2c K3a K6h K8i A09 A12 A14
*0242*25-..; 59-173 235/35R18 K1c K2c K3a K6h K8r T86 T90 A19 Cbo Flh
e1*2007/46*0490*.. 59-173 235/40R18 K1c K2c K3a K6h K8r V18 S01
- Fließheck/Cabrio 59-173 245/35R18 K2c K6h K8r R03
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 07-0005-A05-V07
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5 J x 18 H2 Typ TN4-8518
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH

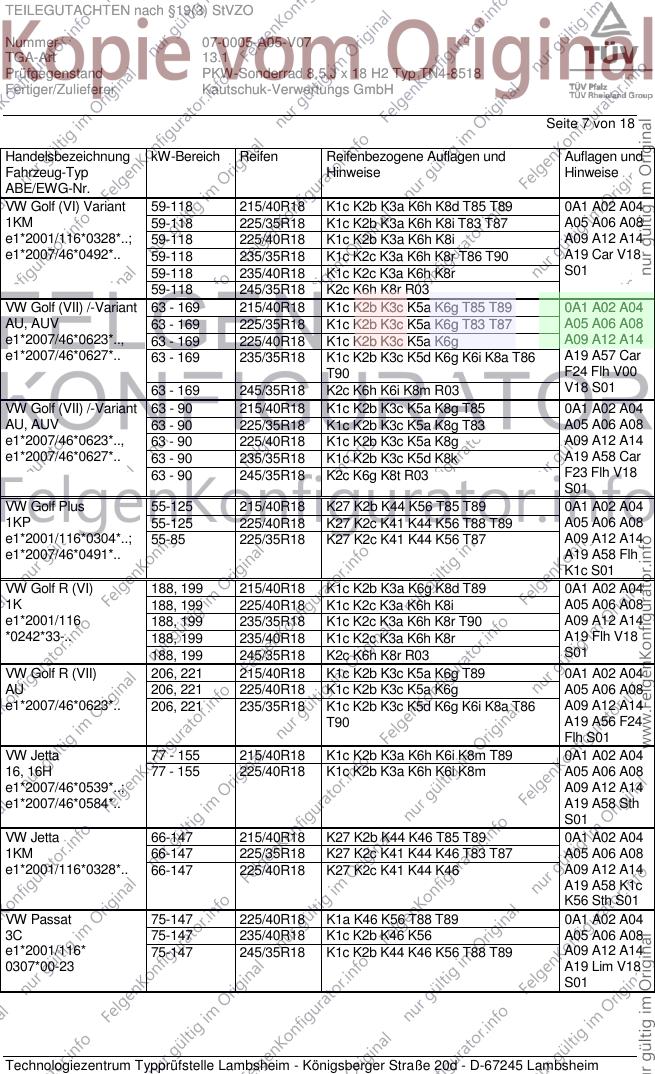

Seite 7 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Golf (VI) Variant 59-118 215/40R18 K1c K2b K3a K6h K8d T85 T89 0A1 A02 A04
1KM 59-118 225/35R18 K1c K2b K3a K6h K8i T83 T87 A05 A06 A08
e1*2001/116*0328*..; 59-118 225/40R18 K1c K2b K3a K6h K8i A09 A12 A14
e1*2007/46*0492*.. 59-118 235/35R18 K1c K2c K3a K6h K8r T86 T90 A19 Car V18
59-118 235/40R18 K1c K2c K3a K6h K8r S01
59-118 245/35R18 K2c K6h K8r R03
VW Golf (VII) /-Variant 63 - 169 215/40R18 K1c K2b K3c K5a K6g T85 T89 0A1 A02 A04
AU, AUV 63 - 169 225/35R18 K1c K2b K3c K5a K6g T83 T87 A05 A06 A08
e1*2007/46*0623*.., 63 - 169 225/40R18 K1c K2b K3c K5a K6g A09 A12 A14
e1*2007/46*0627*.. 63 - 169 235/35R18 K1c K2b K3c K5d K6g K6i K8a T86 A19 A57 Car
T90 F24 Flh V00
63 - 169 245/35R18 K2c K6h K6i K8m R03 V18 S01
VW Golf (VII) /-Variant 63 - 90 215/40R18 K1c K2b K3c K5a K8g T85 0A1 A02 A04
AU, AUV 63 - 90 225/35R18 K1c K2b K3c K5a K8g T83 A05 A06 A08
e1*2007/46*0623*.., 63 - 90 225/40R18 K1c K2b K3c K5a K8g A09 A12 A14
e1*2007/46*0627*.. 63 - 90 235/35R18 K1c K2b K3c K5d K8k A19 A58 Car
63 - 90 245/35R18 K2c K6g K8t R03 F23 Flh V18
S01
VW Golf Plus 55-125 215/40R18 K27 K2b K44 K56 T85 T89 0A1 A02 A04
1KP 55-125 225/40R18 K27 K2c K41 K44 K56 T88 T89 A05 A06 A08
e1*2001/116*0304*..; 55-85 225/35R18 K27 K2c K41 K44 K56 T87 A09 A12 A14
e1*2007/46*0491*.. A19 A58 Flh
K1c S01
VW Golf R (VI) 188, 199 215/40R18 K1c K2b K3a K6g K8d T89 0A1 A02 A04
1K 188, 199 225/40R18 K1c K2c K3a K6h K8i A05 A06 A08
e1*2001/116 188, 199 235/35R18 K1c K2c K3a K6h K8r T90 A09 A12 A14
*0242*33-.. 188, 199 235/40R18 K1c K2c K3a K6h K8r A19 Flh V18
188, 199 245/35R18 K2c K6h K8r R03 S01
VW Golf R (VII) 206, 221 215/40R18 K1c K2b K3c K5a K6g T89 0A1 A02 A04
AU 206, 221 225/40R18 K1c K2b K3c K5a K6g A05 A06 A08
e1*2007/46*0623*.. 206, 221 235/35R18 K1c K2b K3c K5d K6g K6i K8a T86 A09 A12 A14
T90 A19 A56 F24
Flh S01
VW Jetta 77 - 155 215/40R18 K1c K2b K3a K6h K6i K8m T89 0A1 A02 A04
16, 16H 77 - 155 225/40R18 K1c K2b K3a K6h K6i K8m A05 A06 A08
e1*2007/46*0539*..; A09 A12 A14
e1*2007/46*0584*.. A19 A58 Sth
S01
VW Jetta 66-147 215/40R18 K27 K2b K44 K46 T85 T89 0A1 A02 A04
1KM 66-147 225/35R18 K27 K2c K41 K44 K46 T83 T87 A05 A06 A08
e1*2001/116*0328*.. 66-147 225/40R18 K27 K2c K41 K44 K46 A09 A12 A14
A19 A58 K1c
K56 Sth S01
VW Passat 75-147 225/40R18 K1a K46 K56 T88 T89 0A1 A02 A04
3C 75-147 235/40R18 K1c K2b K46 K56 A05 A06 A08
e1*2001/116* 75-147 245/35R18 K1c K2b K44 K46 K56 T88 T89 A09 A12 A14
0307*00-23 A19 Lim V18
S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 07-0005-A05-V07
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5 J x 18 H2 Typ TN4-8518
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH

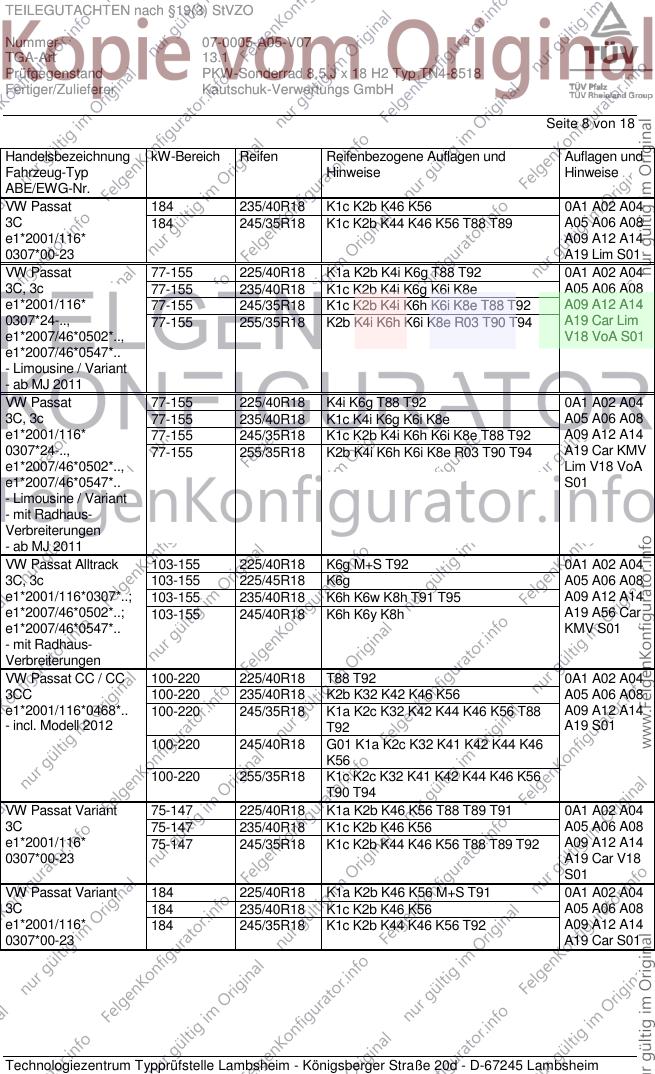

Seite 8 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Passat 184 235/40R18 K1c K2b K46 K56 0A1 A02 A04
3C 184 245/35R18 K1c K2b K44 K46 K56 T88 T89 A05 A06 A08
e1*2001/116* A09 A12 A14
0307*00-23 A19 Lim S01
VW Passat 77-155 225/40R18 K1a K2b K4i K6g T88 T92 0A1 A02 A04
3C, 3c 77-155 235/40R18 K1c K2b K4i K6g K6i K8e A05 A06 A08
e1*2001/116* 77-155 245/35R18 K1c K2b K4i K6h K6i K8e T88 T92 A09 A12 A14
0307*24-.., 77-155 255/35R18 K2b K4i K6h K6i K8e R03 T90 T94 A19 Car Lim
e1*2007/46*0502*.., V18 VoA S01
e1*2007/46*0547*..
- Limousine / Variant
- ab MJ 2011
VW Passat 77-155 225/40R18 K4i K6g T88 T92 0A1 A02 A04
3C, 3c 77-155 235/40R18 K1c K4i K6g K6i K8e A05 A06 A08
e1*2001/116* 77-155 245/35R18 K1c K2b K4i K6h K6i K8e T88 T92 A09 A12 A14
0307*24-.., 77-155 255/35R18 K2b K4i K6h K6i K8e R03 T90 T94 A19 Car KMV
e1*2007/46*0502*.., Lim V18 VoA
e1*2007/46*0547*.. S01
- Limousine / Variant
- mit Radhaus-
Verbreiterungen
- ab MJ 2011
VW Passat Alltrack 103-155 225/40R18 K6g M+S T92 0A1 A02 A04
3C, 3c 103-155 225/45R18 K6g A05 A06 A08
e1*2001/116*0307*..; 103-155 235/40R18 K6h K6w K8h T91 T95 A09 A12 A14
e1*2007/46*0502*..; 103-155 245/40R18 K6h K6y K8h A19 A56 Car
e1*2007/46*0547*.. KMV S01
- mit Radhaus-
Verbreiterungen
VW Passat CC / CC 100-220 225/40R18 T88 T92 0A1 A02 A04
3CC 100-220 235/40R18 K2b K32 K42 K46 K56 A05 A06 A08
e1*2001/116*0468*.. 100-220 245/35R18 K1a K2c K32 K42 K44 K46 K56 T88 A09 A12 A14
- incl. Modell 2012 T92 A19 S01
100-220 245/40R18 G01 K1a K2c K32 K41 K42 K44 K46
K56
100-220 255/35R18 K1c K2c K32 K41 K42 K44 K46 K56
T90 T94
VW Passat Variant 75-147 225/40R18 K1a K2b K46 K56 T88 T89 T91 0A1 A02 A04
3C 75-147 235/40R18 K1c K2b K46 K56 A05 A06 A08
e1*2001/116* 75-147 245/35R18 K1c K2b K44 K46 K56 T88 T89 T92 A09 A12 A14
0307*00-23 A19 Car V18
S01
VW Passat Variant 184 225/40R18 K1a K2b K46 K56 M+S T91 0A1 A02 A04
3C 184 235/40R18 K1c K2b K46 K56 A05 A06 A08
e1*2001/116* 184 245/35R18 K1c K2b K44 K46 K56 T92 A09 A12 A14
0307*00-23 A19 Car S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 07-0005-A05-V07
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5 J x 18 H2 Typ TN4-8518
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH

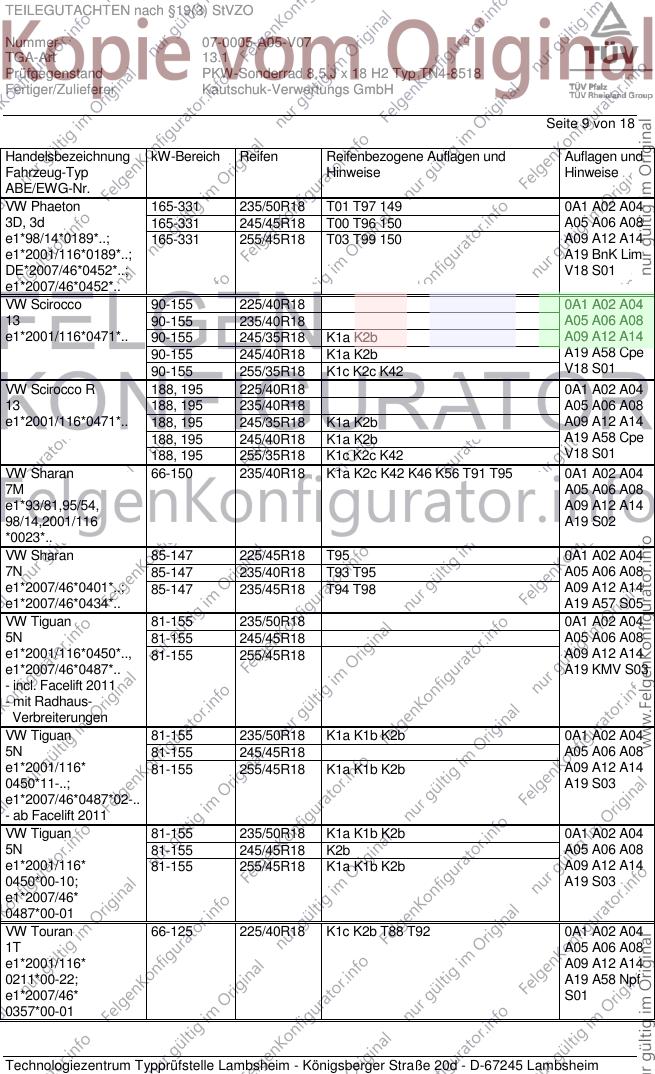

Seite 9 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Phaeton 165-331 235/50R18 T01 T97 149 0A1 A02 A04
3D, 3d 165-331 245/45R18 T00 T96 150 A05 A06 A08
e1*98/14*0189*..; 165-331 255/45R18 T03 T99 150 A09 A12 A14
e1*2001/116*0189*..; A19 BnK Lim
DE*2007/46*0452*..; V18 S01
e1*2007/46*0452*..
VW Scirocco 90-155 225/40R18 0A1 A02 A04
13 90-155 235/40R18 A05 A06 A08
e1*2001/116*0471*.. 90-155 245/35R18 K1a K2b A09 A12 A14
90-155 245/40R18 K1a K2b A19 A58 Cpe
90-155 255/35R18 K1c K2c K42 V18 S01
VW Scirocco R 188, 195 225/40R18 0A1 A02 A04
13 188, 195 235/40R18 A05 A06 A08
e1*2001/116*0471*.. 188, 195 245/35R18 K1a K2b A09 A12 A14
188, 195 245/40R18 K1a K2b A19 A58 Cpe
188, 195 255/35R18 K1c K2c K42 V18 S01
VW Sharan 66-150 235/40R18 K1a K2c K42 K46 K56 T91 T95 0A1 A02 A04
7M A05 A06 A08
e1*93/81,95/54, A09 A12 A14
98/14,2001/116 A19 S02
*0023*..
VW Sharan 85-147 225/45R18 T95 0A1 A02 A04
7N 85-147 235/40R18 T93 T95 A05 A06 A08
e1*2007/46*0401*..; 85-147 235/45R18 T94 T98 A09 A12 A14
e1*2007/46*0434*.. A19 A57 S05
VW Tiguan 81-155 235/50R18 0A1 A02 A04
5N 81-155 245/45R18 A05 A06 A08
e1*2001/116*0450*.., 81-155 255/45R18 A09 A12 A14
e1*2007/46*0487*.. A19 KMV S03
- incl. Facelift 2011
- mit Radhaus-
Verbreiterungen
VW Tiguan 81-155 235/50R18 K1a K1b K2b 0A1 A02 A04
5N 81-155 245/45R18 A05 A06 A08
e1*2001/116* 81-155 255/45R18 K1a K1b K2b A09 A12 A14
0450*11-..; A19 S03
e1*2007/46*0487*02-..
- ab Facelift 2011
VW Tiguan 81-155 235/50R18 K1a K1b K2b 0A1 A02 A04
5N 81-155 245/45R18 K2b A05 A06 A08
e1*2001/116* 81-155 255/45R18 K1a K1b K2b A09 A12 A14
0450*00-10; A19 S03
e1*2007/46*
0487*00-01
VW Touran 66-125 225/40R18 K1c K2b T88 T92 0A1 A02 A04
1T A05 A06 A08
e1*2001/116* A09 A12 A14
0211*00-22; A19 A58 Npf
e1*2007/46* S01
0357*00-01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 07-0005-A05-V07
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5 J x 18 H2 Typ TN4-8518
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH

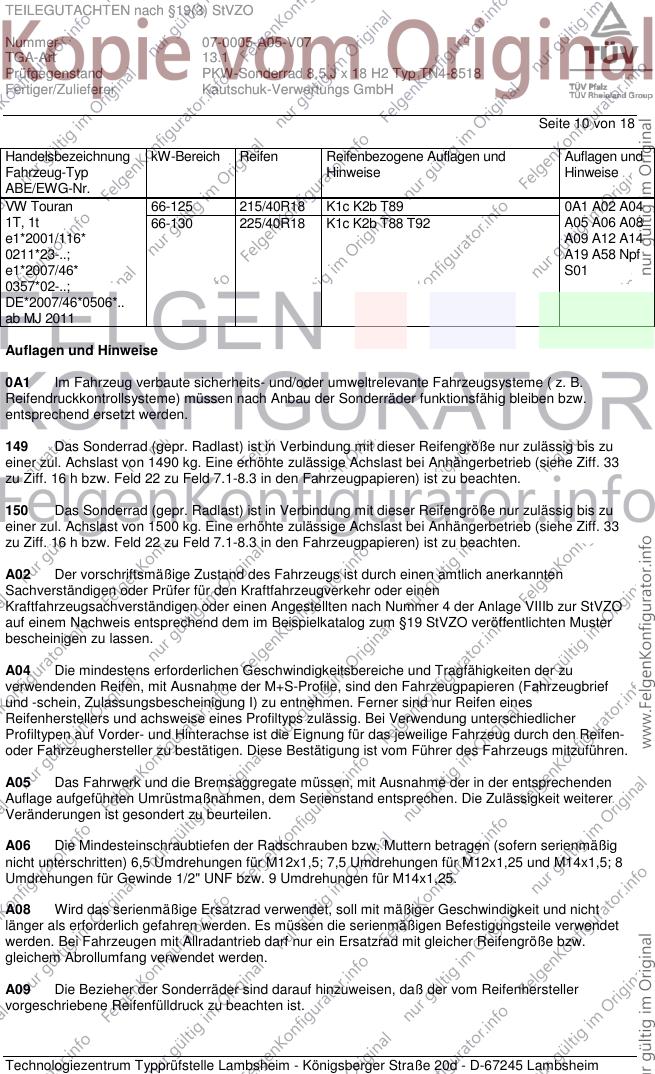

Seite 10 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Touran 66-125 215/40R18 K1c K2b T89 0A1 A02 A04
1T, 1t 66-130 225/40R18 K1c K2b T88 T92 A05 A06 A08
e1*2001/116* A09 A12 A14
0211*23-..; A19 A58 Npf
e1*2007/46* S01
0357*02-..;
DE*2007/46*0506*..
ab MJ 2011
Auflagen und Hinweise
0A1 Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme ( z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
149 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1490 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
150 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1500 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A02 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief
und -schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines
Reifenherstellers und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher
Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen-
oder Fahrzeughersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A06 Die Mindesteinschraubtiefen der Radschrauben bzw. Muttern betragen (sofern serienmäßig
nicht unterschritten) 6,5 Umdrehungen für M12x1,5; 7,5 Umdrehungen für M12x1,25 und M14x1,5; 8
Umdrehungen für Gewinde 1/2" UNF bzw. 9 Umdrehungen für M14x1,25.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, daß der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 07-0005-A05-V07
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5 J x 18 H2 Typ TN4-8518
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH
Seite 11 von 18
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der
Klebegewichte im Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A19 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Gummiventile oder Metallschraubventile mit Befestigung von außen, die den Normen
DIN, E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensor
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet
sein. Die Ventile dürfen nicht über den Felgenrand hinausragen.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u.ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD ,Quattro, Syncro, 4-Matic, 4x4 u.ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A60 Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
BnK Die Sonderräder sind nicht an Fahrzeugausführungen mit Keramik-Bremsen zulässig.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3- türig und 5- türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 07-0005-A05-V07
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5 J x 18 H2 Typ TN4-8518
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH
Seite 12 von 18
G67 Ist die Reifengröße 225/60R16 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), so ist der Nachweis zu
erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der
Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K27 An Achse 1 ist durch Nacharbeit der Befestigung des Kunststoffinnenkotflügels an der
Bördelkante eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K30 Auf ausreichende Freigängigkeit in den vorderen Radhäusern ist zu achten; ausreichender
Freiraum im Bereich der Spritzwand ist herzustellen.
K32 Bei Fahrzeugausführungen mit Zusatzradabdeckungen an Achse 2, ist durch Nacharbeit
dieser Radabdeckungen eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen
K34 Die Funktion der Schiebetüren ist zu überprüfen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 07-0005-A05-V07
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5 J x 18 H2 Typ TN4-8518
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH
Seite 13 von 18
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm hinter Radmitte) zu entfernen und die Befestigungslasche
vollständig nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu
zu befestigen.
K3c An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm vor Radmitte) zu entfernen und die Befestigungslasche vollständig
nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu
befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4g An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Heckschürze auszuschneiden bzw. um 10 mm zu kürzen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K5c An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5i An Achse 1 sind die in das Radhaus ragenden Kanten der Frontschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 07-0005-A05-V07
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5 J x 18 H2 Typ TN4-8518
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH
Seite 14 von 18
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6j An Achse 2 sind die Radhausausschnittkanten am Übergang zur Heckschürze vollständig
umzulegen.
K6w An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6y An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte vollständig auszuschneiden bzw. zu kürzen.
K7d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8g An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8i An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8k An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8r An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 15 mm aufzuweiten.
K8s An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 15 mm aufzuweiten.
K8t An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 15 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 07-0005-A05-V07
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5 J x 18 H2 Typ TN4-8518
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH
Seite 15 von 18
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NBF Die Räder sind nicht zulässig für gepanzerte bzw. beschussgeschützte
Fahrzeugausführungen.
Npf Rad-Reifen-Kombination(en) nicht zulässig bei Fahrzeugausführungen Fun, Cross bzw.
Scout. (Fahrzeugvarianten mit Radlaufverbreiterungen).
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
S04 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04
(siehe Seite 1) verwendet werden.
S05 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05
(siehe Seite 1) verwendet werden.
SeF Die Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Seat Altea Freetrack
(Typ 5P, 5PN).
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T01 Reifen (LI 101) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1650 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T03 Reifen (LI 103) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1750 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).

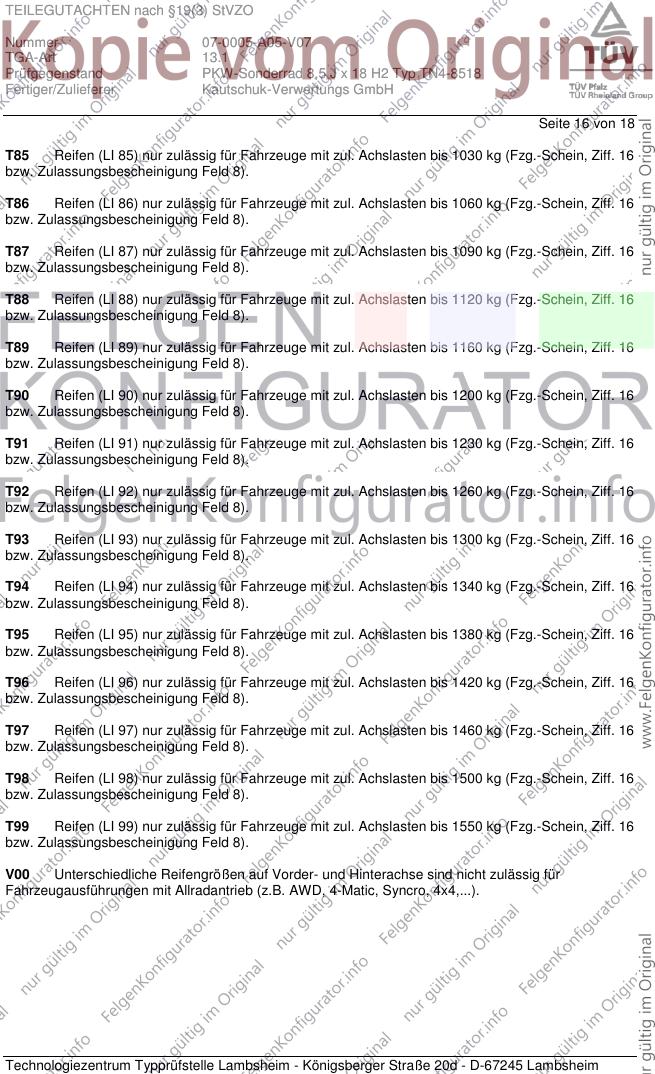

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 07-0005-A05-V07
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5 J x 18 H2 Typ TN4-8518
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH
Seite 16 von 18
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 07-0005-A05-V07
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5 J x 18 H2 Typ TN4-8518
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH
Seite 17 von 18
V18 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 205/40R18 225/35R18
Nr. 2 205/45R18 225/40R18
Nr. 3 215/35R18 255/30R18
Nr. 4 215/40R18 245/35R18, 255/35R18
Nr. 5 215/45R18 235/40R18, 245/40R18
Nr. 6 225/35R18 245/30R18, 255/30R18, 265/30R18
Nr. 7 225/40R18 245/35R18, 255/35R18, 265/35R18, 285/30R18, 295/30R18
Nr. 8 225/45R18 245/40R18, 255/40R18, 275/35R18, 285/35R18
Nr. 9 225/50R18 245/45R18, 255/45R18
Nr. 10 235/40R18 245/40R18, 255/35R18, 265/35R18, 275/35R18, 315/30R18
Nr. 11 235/45R18 255/40R18, 265/40R18, 275/40R18, 295/35R18
Nr. 12 235/50R18 255/45R18, 285/40R18
Nr. 13 245/35R18 255/35R18
Nr. 14 245/40R18 255/40R18, 265/35R18, 275/35R18, 285/35R18
Nr. 15 245/45R18 265/40R18, 275/40R18, 285/40R18
Nr. 16 245/50R18 275/45R18
Nr. 17 255/40R18 275/35R18, 285/35R18, 295/35R18
Nr. 18 255/45R18 275/40R18, 285/40R18
Nr. 19 255/50R18 285/45R18
Nr. 20 255/55R18 285/50R18
Nr. 21 265/35R18 295/30R18, 315/30R18
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
VoA Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung VW Passat Alltrack
(Typ 3C, 3c).
X27 Nicht zulässig bei Fahrzeugen (Audi A6 allroad, Typ 4B, 4F, 4F1) mit serienmäßigen
Reifengrößen 215/65R16, 215/55R17, 225/55R17 oder 245/45R18 (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
X28 Nur zulässig bei Fahrzeugen (Audi A6 Allroad, Typ 4B, 4F) mit serienmäßigen Reifengrößen
215/65R16, 215/55R17, 225/55R17 oder 245/45R18 (u. a. Fahrzeugschein, Zulassungsbescheinigung
I, COC-Papier oder Bedienungsanleitung).
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in Kuala Lumpur 01.12.06 durchgeführt. Die
Verwendungsprüfung fand am 13. März 2014 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 07-0005-A05-V07
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5 J x 18 H2 Typ TN4-8518
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH
Seite 18 von 18
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 18 und gilt für Sonderräder ab Herstellungsdatum Dezember 2006.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 13. März 2014
Tufan 00207780.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
