TEILEGUTACHTEN nach §19(3) StVZO
Nummer 09-0076-A30-V06
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ GT1-8017
Fertiger/Zulieferer Gewe Reifengroßhandel GmbH
Seite 1 von 16
Hersteller Gewe Reifengroßhandel GmbH
Hans Geiger Straße 15
D-67661 Kaiserslautern
QM-Nr. 49 02 0160905
Prüfgegenstand PKW-Sonderrad
Modell ASA Germany - GT1
Typ GT1-8017
Radgröße 8,0Jx17H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Loch- Einpress- Rad- Abrollumfang
führung kreis- (mm)/ Mit- tiefe last (mm)
tenloch-ø (mm) (mm) (kg)
727 GT1 727 / Ø72,5 / 57,1 5/112/57,1 45 750 2100
Kennzeichnungen
Herstellerzeichen ASA Germany
Radtyp und Ausführung GT1 (s.o.)
Radgröße 8,0Jx17H2
Einpresstiefe ET (s.o.)
Giessereikennzeichen MQC
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S02 Schraube M14x1,5 Kegel 60° 120 28
S03 Schraube M14x1,5 Kegel 60° 140 28
S04 Schraube M14x1,5 Kegel 60° 170 32
Prüfungen
Das Gutachten über die Sonderradprüfungen wurde von der TÜV Pfalz Verkehrswesen GmbH unter
der Gutachten Nr. 090076-A00-V02 ausgestellt.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprü-
fungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Ford
Seat
Skoda
Volkswagen
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 09-0076-A30-V06
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ GT1-8017
Fertiger/Zulieferer Gewe Reifengroßhandel GmbH
Seite 2 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Audi A3 77-135 215/45R17 A06 A12 A16
8V 77-135 225/45R17 A18 A57 Cbo
e1*2007/46*0607*.. 77-135 235/40R17 F24 Lim V00
- Limousine 77-135 235/45R17 V17 S02
- Cabrio 77-135 245/40R17 K1a K2b
Audi A3 Cabriolet 75-147 205/50R17 K1a K1b K56 R37 R70 A06 A12 A16
8P 75-147 215/45R17 K1a K56 R37 T87 T88 A18 A58 Cbo
e1*2001/116*0456*.. 75-147 225/45R17 K1a K1b K56 V17 S02
75-147 235/45R17 K1c K56
75-147 245/40R17 K1c K2b K46 K56
Audi A3, -/Sportback 184-195 205/50R17 K1a K1b K56 M+S R70 A06 A12 A16
8P, 8PA 184-195 215/45R17 K1a K56 M+S T88 T91 A18 B03 Flh
e1*2001/116*0217*.., 184-195 225/45R17 K1a K1b K56 V17 S02
e1*2001/116*0418*.. 184-195 235/45R17 K1c K56
184-195 245/40R17 K1c K2b K46 K56
Audi A3, -/Sportback 66-147 205/50R17 K1a K1b K56 R37 R70 A06 A12 A16
8P, 8PA, 8PB 66-147 215/45R17 K1a K56 R37 T87 T88 A18 Flh V17
e1*2001/116*0217*..; 66-147 225/45R17 K1a K1b K56 S02
e1*2001/116*0241*..; 66-147 235/45R17 K1c K56
e1*2001/116*0418*..; 66-147 245/40R17 K1c K2b K46 K56
e13*2007/46*1082*..
Audi A3, -/Sportback 77-135 205/50R17 R70 A06 A12 A16
8V 77-135 215/45R17 A16 A18 A57
e1*2007/46*0607*.. 77-135 225/45R17 F24 Flh V00
77-135 235/40R17 K1a K2b K3a K6g K8h V17 S02
77-135 235/45R17 K1a K2b K3a K6g K8h
Audi A4 74-140 205/50R17 R37 R70 T89 T93 A06 A12 A16
8E 74-162 205/50R17 M+S R70 T89 T93 A18 Car Lim
e1*98/14*0151*.., 74-162 215/45R17 R37 T87 T88 T91 V17 W20 S02
e1*2001/116*0151*.. 74-162 225/45R17 T90 T91
74-162 235/45R17
Audi A4 162 205/50R17 M+S R70 T89 T93 A06 A12 A16
QB6 162 215/45R17 R37 T88 T91 A18 Car Cbo
e1*2001/116*0243*.. 162 225/45R17 T90 T91 Lim V17 W20
162 235/45R17 S02
Audi A4 Cabriolet 96-147 205/50R17 R37 R70 T89 T93 A06 A12 A16
8H 96-162 205/50R17 M+S R70 T89 T93 A18 Cbo V17
e1*98/14*0177*.., 96-162 215/45R17 R37 T88 T91 W20 S02
e1*2001/116*0177*.. 96-162 225/45R17 T90 T91 T93
96-162 235/45R17
Audi A4 S4 253 215/50R17 M+S R09 R70 T93 T95 A06 A12 A16
8E,8H,QB6 253 225/45R17 M+S T91 T93 A18 Car Cbo
e1*98/14,2001/116* Lim S02
0151,0177,0243*..
Audi A6 -/Avant 89-257 225/50R17 T93 A06 A12 A16
4F, 4F1 89-257 235/45R17 T93 A18 Car Lim
e1*2001/116*0254*.., 89-257 245/45R17 NBF V17 X27
e1*2001/116*0276*..; 89-257 255/45R17 S02
e13*2007/46*1080*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 09-0076-A30-V06
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ GT1-8017
Fertiger/Zulieferer Gewe Reifengroßhandel GmbH
Seite 3 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Audi A8 154-171 235/55R17 A06 A12 A16
4E 154-171 245/50R17 A18 B03 B60
e1*2001/116*0198*.., 154-171 245/55R17 G01 Lim NBF S02
e1*2001/116*0246*..
Audi A8 110-250 225/55R17 R35 A06 A16 A18
D2 A30 A8b B03
G850, NBF S02
e1*93/81*0005*..;
e1*98/14*0005*..
Audi Q3 100-155 215/60R17 R70 A06 A12 A16
8U, 8U1 100-155 225/50R17 A18 A57 S03
e1*2007/46*0591*..; 100-155 225/55R17
e13*2007/46*1163*..
Audi Q3 100-155 215/60R17 R70 A06 A12 A16
8U, 8U1 100-155 225/50R17 A18 A57 KMV
e1*2007/46*0591*..; 100-155 225/55R17 S03
e13*2007/46*1163*..
- mit Radhaus-
Verbreiterungen
Audi S3 206-221 215/45R17 M+S A06 A12 A16
8V 206-221 225/45R17 M+S A18 A56 Cbo
e1*2007/46*0607*.. 206-221 235/40R17 M+S F24 Lim S02
- Limousine 206-221 235/45R17 M+S
- Cabrio 206-221 245/40R17 K1a K2b M+S
Audi S3, -/Sportback 206-221 205/50R17 M+S R70 A06 A12 A16
8V 206-221 215/45R17 M+S A16 A18 A56
e1*2007/46*0607*.. 206-221 225/45R17 M+S F24 Flh S02
Audi TT 118-155 225/50R17 K46 K56 A06 A12 A16
8J 118-155 235/45R17 A18 A57 Cbo
e1*2001/116* 118-155 245/45R17 K46 K56 Cpe S02
0369*00-16; 118-155 255/45R17 K1a K1b K46 K56
0374*00-01; 118-200 225/50R17 K46 K56 M+S
0375*00 118-200 235/45R17 M+S
118-200 245/45R17 K46 K56 M+S
Audi TT 135, 169 225/50R17 A91 A06 A16 A18
8J 135, 169 235/45R17 A33 A57 Cpe V00
e1*2001/116* 135, 169 245/45R17 A12 V17 S02
0369*17-.. 135, 169 255/45R17 A12 K6g
ab MJ 2015 (8S) 135-228 225/50R17 A91 M+S
135-228 235/45R17 A33 M+S
135-228 245/45R17 A12 M+S
Ford Galaxy 66-150 225/45R17 K2c K56 T91 T93 T94 A06 A12 A16
WGR 66-150 235/45R17 K1a K2c K56 T93 T94 T97 A18 V17 S04
e1*93/81,95/54, 66-150 245/40R17 K1c K2c K42 K46 K56 T91 T95
2001/116*0024*..
Seat Alhambra 66-150 225/45R17 K2c K56 T91 T93 T94 A06 A12 A16
7MS 66-150 235/45R17 K1a K2c K56 T93 T94 T97 A18 V17 S04
e1*95/54, 98/14, 66-150 245/40R17 K1c K2c K42 K46 K56 T91 T95
2001/116*0036*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 09-0076-A30-V06
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ GT1-8017
Fertiger/Zulieferer Gewe Reifengroßhandel GmbH
Seite 4 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Seat Altea / Toledo 63-155 205/50R17 K1c R70 T89 T93 A06 A12 A16
5P, 5PN 63-155 215/45R17 K1c T87 T88 T91 A18 A60 Flh
e9*2001/116*0050*..; 63-155 225/45R17 K1c KOV SeF Sth
e9*2007/46*0012*.. V17 S02
Seat Leon 63-155 205/50R17 K1a K2b R37 R70 A06 A12 A16
1P, 1PN 63-155 215/45R17 R37 A18 A58 Flh
e9*2001/116*0052*..; 63-195 225/45R17 K1a K2b V17 S02
e9*2007/46*0013*..
Seat Leon 81-135 205/50R17 R70 A06 A12 A16
5F 81-135 215/45R17 A16 A18 Car
e9*2007/46*0094*.. 81-135 225/45R17 F24 Flh KOV
81-135 235/40R17 A58 K1a K2b K6j V00 V17 S02
81-135 235/45R17 A58 K1a K2b K6j
Seat Leon 63-110 205/50R17 R70 A06 A12 A16
5F 63-110 215/45R17 A16 A18 A58
e9*2007/46*0094*.. 63-110 225/45R17 Car F23 Flh
63-110 235/40R17 K1a K2b KOV V17 S02
63-110 235/45R17 K1a K2b
Seat Leon X-Perience 81-135 205/50R17 R70 A06 A12 A16
4drive 81-135 205/55R17 R70 A18 A56 Car
5F 81-135 225/45R17 F24 KMV S02
e9*2007/46*0094*.. 81-135 235/45R17 K6j K6y
Skoda Octavia (II) 55-118 205/50R17 K1a R37 R70 T89 T93 A06 A12 A16
1Z 55-118 215/45R17 R37 T88 T91 A18 Car Lim
e11*2001/116*0230*..; 55-147 205/50R17 K1a M+S R70 Npf V17 S02
e11*2007/46*0012*.. 55-147 215/45R17 M+S T91
55-147 225/45R17 K1a
55-147 235/40R17 A58 K1a T90 T94
Skoda Octavia (II) 103-118 225/50R17 K1c K56 A06 A12 A16
Scout 103-118 235/45R17 K1c A18 A56 Car
1Z 103-118 245/45R17 K1c K56 KMV S02
e11*2001/116*
0230*21-..;
e11*2007/46*0012*..
Skoda Octavia (III) 63-110 205/50R17 R70 A06 A12 A16
5E 63-110 215/45R17 A18 A58 Car
e11*2007/46*0243*..; 63-110 225/45R17 F23 Lim Npf
e11*2007/46*0244*.. 63-110 235/40R17 V17 S02
63-110 235/45R17
63-110 245/40R17 K1a K1b K2b
Skoda Octavia (III) 132-162 245/40R17 A58 K1a K1b K2b A06 A12 A16
5E 77-162 205/50R17 A57 R70 A18 Car F24
e11*2007/46*0243*.. 77-162 215/45R17 A57 Lim Npf V00
77-162 225/45R17 A57 V17 S02
77-162 235/40R17 A57
77-162 235/45R17 A57
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 09-0076-A30-V06
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ GT1-8017
Fertiger/Zulieferer Gewe Reifengroßhandel GmbH
Seite 5 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Skoda Superb 77-147 205/50R17 R70 T93 A06 A12 A16
3T 77-191 205/50R17 M+S R70 T93 A18 Car Lim
e11*2001/116*0326*..; 77-191 225/45R17 T94 V17 S02
e11*2007/46*0014*.. 77-191 235/45R17 K1a K2b K56
Skoda Yeti 77-125 225/45R17 T90 T91 T93 A06 A12 A16
5L 77-125 225/50R17 K1b A18 A57 S02
e11*2007/46*0010*.., 77-125 235/45R17
e11*2007/46*0034*.. 77-125 245/45R17 K1b
VW Beetle, /Cabrio (II) 77-155 215/55R17 R70 A06 A12 A16
16 77-155 225/50R17 A18 A58 Cbo
e1*2007/46*0539*.. 77-155 235/45R17 Flh V17 S02
77-155 245/45R17
VW Bus 50-103 225/55R17 G01 K1c K2b K41 K42 T01 T97 150 A06 A12 A16
7DB 50-103 235/45R17 K1c K2b K42 R70 T94 T97 150 A18 K34 V17
e1*96/79*0067*.., 50-103 235/50R17 K1c K2b K41 K42 T00 T96 150 S04
e1*98/14*0067*.. 50-103 245/45R17 K1c K2b K41 K42 T95 T99 150
50-103 255/45R17 K2b K42 R03 T02 T98 150
VW Bus 65-150 225/55R17 G67 K41 T97 150 A06 A12 A16
7DZ 65-150 235/45R17 T94 T97 150 A18 K34 V17
e1*97/27*0095*.., 65-150 235/50R17 T00 T96 150 S04
e1*98/14*0095*.. 65-150 245/45R17 K1c K2b K41 K42 T95 T99 150
65-150 255/45R17 K2b K42 K44 R03 T02 T97 T98 150
VW Bus, Transporter 50-103 225/55R17 G01 K41 K42 T01 T97 150 A06 A12 A16
70X02.., 70X12.. 50-103 235/45R17 K42 R70 T93 T94 T97 150 A18 K1a K2b
H297-300, 304, 306, 50-103 235/50R17 K41 K42 T00 T96 150 K34 V17 S04
H322-327 50-103 245/45R17 K41 K42 T95 T99 150
50-103 255/45R17 K42 R03 T02 T98 150
VW Bus, Transporter 50-103 225/55R17 G01 K1c K2b K41 K42 T01 T97 150 A06 A12 A16
7DW, 7DWA 50-103 235/45R17 K1c K2b K42 R70 T97 150 A18 K34 V17
e1*96/79, 98/14* 50-103 235/50R17 K1c K2b K41 K42 T00 150 S04
0066,0120*.. 50-103 245/45R17 K1c K2b K41 K42 T99 150
50-103 255/45R17 K2b K42 R03 T02 T98 150
VW EOS 85-184 205/50R17 R37 R70 A06 A12 A16
1F 85-184 215/45R17 R37 T87 T88 A18 A58 Cbo
e1*2001/116*0349*.. 85-184 225/45R17 V17 S02
- incl. Facelift 2011 85-191 205/50R17 M+S R70
85-191 215/45R17 M+S T87 T88
85-191 225/45R17 M+S
85-191 235/45R17
VW Golf (V) 55-169 205/50R17 K1c R37 R70 A06 A12 A16
1K 55-169 215/45R17 K1c R37 T87 T88 A18 Flh V17
e1*2001/116* 55-184 225/45R17 K1c S02
0242*00-24
VW Golf (V) Variant 59-147 205/50R17 K1c K27 K2b K44 K46 K56 R70 A06 A12 A16
1KM 59-147 215/45R17 K1a K1b K2b K56 A18 A58 Car
e1*2001/116* 59-147 225/45R17 K1c K27 K2b K44 K46 K56 V17 S02
0328*00-14
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 09-0076-A30-V06
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ GT1-8017
Fertiger/Zulieferer Gewe Reifengroßhandel GmbH
Seite 6 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
VW Golf (VI) 59-173 205/50R17 K1a K2b R70 A06 A12 A16
1K 59-173 215/45R17 K1a K2b T87 T91 A18 Cbo Flh
e1*2001/116 59-173 225/45R17 K1a K2b V17 S02
*0242*25-..; 59-173 235/40R17 K1c K2b K3a K6g K8d
e1*2007/46*0490*.. 59-173 235/45R17 K1c K2b K3a K6g K8d
- Fließheck/Cabrio 59-173 245/40R17 K1c K2c K3a K6h K8i
VW Golf (VI) Variant 59-118 205/50R17 K1a K2b K6g R70 A06 A12 A16
1KM 59-118 215/45R17 K1a K2b K6g T87 T88 A18 Car V17
e1*2001/116*0328*..; 59-118 225/45R17 K1a K2b K6g S02
e1*2007/46*0492*.. 59-118 235/40R17 K1c K2b K3a K6h K8d
59-118 235/45R17 K1c K2b K3a K6h K8d
VW Golf (VII) /-Variant 63-169 205/50R17 R70 A06 A12 A16
AU, AUV 63-169 215/45R17 A16 A18 A57
e1*2007/46*0623*.., 63-169 225/45R17 Car F24 Flh
e1*2007/46*0627*.. 63-169 235/40R17 K1a K2b K3c V00 V17 S02
63-169 235/45R17 K1a K2b K3c
VW Golf (VII) /-Variant 63-90 205/50R17 R70 A06 A12 A16
AU, AUV 63-90 215/45R17 A16 A18 A58
e1*2007/46*0623*.., 63-90 225/45R17 Car F23 Flh
e1*2007/46*0627*.. 63-90 235/40R17 K1a K2b K3c K8g V17 S02
63-90 235/45R17 K1a K2b K3c
VW Golf Plus 55-125 205/50R17 K1a K1b K2b K56 R70 A06 A12 A16
1KP 55-125 215/45R17 T87 T88 T91 A18 A58 Flh
e1*2001/116*0304*..; 55-125 225/45R17 K1a K1b K2b K56 V17 S02
e1*2007/46*0491*..
VW Golf R (VI) 188-199 205/50R17 R70 A06 A12 A16
1K 188-199 215/45R17 T87 T88 A18 Cbo Flh
e1*2001/116 188-199 225/45R17 V17 S02
*0242*33-.. 188-199 235/40R17 K1c K2b K3a K6g K8d
188-199 235/45R17 K1c K2b K3a K6g K8d
188-199 245/40R17 K1c K2c K3a K6h K8i
VW Golf R (VII) 206, 221 205/50R17 R70 A06 A12 A16
AU 206, 221 215/45R17 A16 A18 A56
e1*2007/46*0623*.. 206, 221 225/45R17 F24 Flh S02
206, 221 235/40R17 K1a K2b K3c
206, 221 235/45R17 K1a K2b K3c
VW Golf Sportsvan 92, 110 205/50R17 R70 A06 A12 A16
AUV 92, 110 215/45R17 A16 A18 A58
e1*2007/46*0627*.. 92, 110 225/45R17 F24 Flh V00
92, 110 235/40R17 K1a K2b K3c V17 S02
92, 110 235/45R17 K1a K2b K3c
VW Golf Sportsvan 63-81 205/50R17 R70 A06 A12 A16
AUV 63-81 215/45R17 A16 A18 A58
e1*2007/46*0627*.. 63-81 225/45R17 F23 Flh V17
63-81 235/40R17 K1a K2b K3c K8g S02
63-81 235/45R17 K1a K2b K3c K8g
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 09-0076-A30-V06
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ GT1-8017
Fertiger/Zulieferer Gewe Reifengroßhandel GmbH
Seite 7 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
VW Jetta 77 - 155 215/45R17 K1a K1b K2b A06 A12 A16
16, 16H 77 - 155 225/45R17 K1c K2b K3a K6g K8e A18 A58 Sth
e1*2007/46*0539*..; 77 - 155 235/40R17 K1c K2b K3a K6g K8e V17 S02
e1*2007/46*0584*.. 77 - 155 235/45R17 K1c K2b K3a K6g K8e
77 - 155 245/40R17 K2b K6h K6i K8m R03
VW Jetta 66-147 205/50R17 K1c K27 K2b K44 K46 K56 R70 A06 A12 A16
1KM 66-147 215/45R17 K1a K1b K2b K56 A18 A58 Sth
e1*2001/116*0328*.. 66-147 225/45R17 K1c K27 K2b K44 K46 K56 V17 S02
VW Passat 75-147 205/50R17 R37 R70 A06 A12 A16
3C 75-147 215/45R17 R37 T87 T88 T91 A18 Lim V17
e1*2001/116* 75-147 225/45R17 S02
0307*00-23 75-147 235/45R17 K46 K56
VW Passat 184 205/50R17 M+S R70 A06 A12 A16
3C 184 215/45R17 M+S T87 T88 T91 A18 Lim S02
e1*2001/116* 184 225/45R17 M+S
0307*00-23 184 235/45R17 K46 K56
VW Passat 88-140 235/50R17 K8h R03 A06 A12 A16
3C 88-140 255/45R17 K8h R03 A18 A57 Car
e1*2001/116* 88-176 215/55R17 R70 Lim V00 V17
0307*37-.. 88-176 225/50R17 S03
- Limousine / Variant 88-176 245/45R17
ab MJ 2015 (B8/3G)
VW Passat 77-155 205/50R17 R70 T89 T93 A06 A12 A16
3C, 3c 77-155 215/45R17 T87 T91 A18 Car Lim
e1*2001/116* 77-155 225/45R17 T91 T94 V17 VoA S02
0307*24-36; 77-155 235/45R17
e1*2007/46* 77-155 245/40R17 K1a K2b K4i K6g
0502*00-10,
0547*00-03
- Limousine / Variant
- ab MJ 2011
VW Passat 77-155 205/50R17 R70 T89 T93 A06 A12 A16
3C, 3c 77-155 215/45R17 T87 T91 A18 Car KMV
e1*2001/116* 77-155 225/45R17 T91 T94 Lim V17 VoA
0307*24-36; 77-155 235/45R17 S02
e1*2007/46* 77-155 245/40R17 K4i K6g
0502*00-10,
0547*00-03
- Limousine / Variant
- mit Radhaus- Ver-
breiterungen
- ab MJ 2011
VW Passat Variant 184 205/50R17 M+S R70 T93 A06 A12 A16
3C 184 215/45R17 M+S T91 A18 Car S02
e1*2001/116* 184 225/45R17 M+S T91
0307*00-23 184 235/45R17
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 09-0076-A30-V06
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ GT1-8017
Fertiger/Zulieferer Gewe Reifengroßhandel GmbH
Seite 8 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
VW Passat Variant 75-147 205/50R17 R37 R70 T89 T93 A06 A12 A16
3C 75-147 215/45R17 R37 T87 T88 T91 A18 Car V17
e1*2001/116* 75-147 225/45R17 T90 S02
0307*00-23 75-147 235/45R17
VW Phaeton 165-177 235/55R17 T97 T99 150 A06 A12 A16
3D, 3d 165-177 245/50R17 Y10 150 A18 B03 B60
e1*98/14*0189*..; BnK Lim S02
e1*2001/116*0189*..;
DE*2007/46*0452*..;
e1*2007/46*0452*..
VW Sharan 66-150 225/45R17 K2c K56 T90 T91 T93 T94 A06 A12 A16
7M 66-150 235/45R17 K1a K2c K56 T93 T94 T97 A18 V17 S04
e1*93/81,95/54, 66-150 245/40R17 K1c K2c K42 K46 K56 T91 T95
98/14,2001/116
*0023*..
VW Tiguan 81-155 225/55R17 A06 A12 A16
5N 81-155 235/55R17 A18 KMV S03
e1*2001/116*0450*..,
e1*2007/46*0487*..
- incl. Facelift 2011
- mit Radhaus-
Verbreiterungen
VW Tiguan 81-155 225/55R17 A06 A12 A16
5N 81-155 235/55R17 A18 S03
e1*2001/116*
0450*11-..;
e1*2007/46*0487*02-..
- ab Facelift 2011
VW Tiguan 81-155 225/55R17 A06 A12 A16
5N 81-155 235/55R17 K2b A18 S03
e1*2001/116*
0450*00-10;
e1*2007/46*
0487*00-01
VW Touran 66-125 215/45R17 K1a K2b T87 T91 A06 A12 A16
1T A18 A58 Npf
e1*2001/116* S02
0211*00-22;
e1*2007/46*
0357*00-01
VW Touran 66-130 205/50R17 K1a K2b R70 T89 T93 A06 A12 A16
1T, 1t 66-130 215/45R17 K2b T91 A18 A58 Npf
e1*2001/116* 66-130 225/45R17 K1a K2b V17 S02
0211*23-..;
e1*2007/46*
0357*02-..;
e1*2007/46*0506*..
ab MJ 2011
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 09-0076-A30-V06
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ GT1-8017
Fertiger/Zulieferer Gewe Reifengroßhandel GmbH

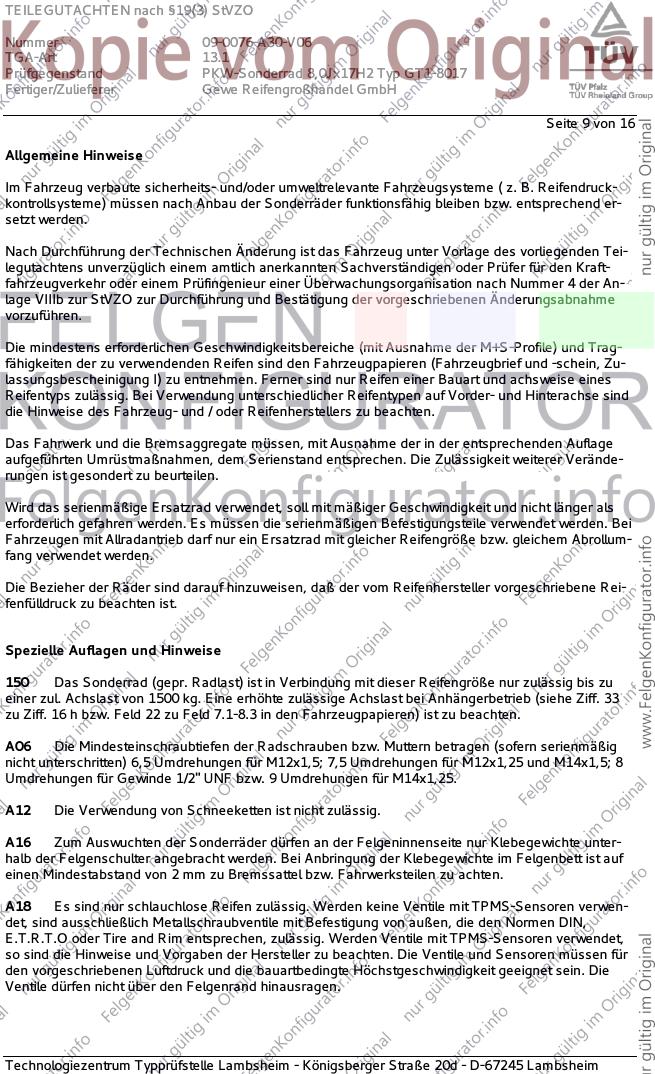

Seite 9 von 16
Allgemeine Hinweise
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme ( z. B. Reifendruck-
kontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw. entsprechend er-
setzt werden.
Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage des vorliegenden Tei-
legutachtens unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den Kraft-
fahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der An-
lage VIIIb zur StVZO zur Durchführung und Bestätigung der vorgeschriebenen Änderungsabnahme
vorzuführen.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und Trag-
fähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein, Zu-
lassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer Verände-
rungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem Abrollum-
fang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, daß der vom Reifenhersteller vorgeschriebene Rei-
fenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
150 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1500 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A06 Die Mindesteinschraubtiefen der Radschrauben bzw. Muttern betragen (sofern serienmäßig
nicht unterschritten) 6,5 Umdrehungen für M12x1,5; 7,5 Umdrehungen für M12x1,25 und M14x1,5; 8
Umdrehungen für Gewinde 1/2" UNF bzw. 9 Umdrehungen für M14x1,25.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A16 Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte unter-
halb der Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist auf
einen Mindestabstand von 2 mm zu Bremssattel bzw. Fahrwerksteilen zu achten.
A18 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwen-
det, sind ausschließlich Metallschraubventile mit Befestigung von außen, die den Normen DIN,
E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensoren verwendet,
so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für
den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die
Ventile dürfen nicht über den Felgenrand hinausragen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 09-0076-A30-V06
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ GT1-8017
Fertiger/Zulieferer Gewe Reifengroßhandel GmbH
Seite 10 von 16
A30 Die Verwendung von Schneeketten wurde nicht geprüft.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Ketten-
schloss auftragen, an der Vorderachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD ,Quattro, Syncro, 4-Matic, 4x4 u.ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A60 Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A8b Aufgrund fehlender Freigängigkeit zur Bremsanlage ist das Sonderrad nicht zulässig für Fahr-
zeugausführungen mit Brembo-Bremssattel in Verbindung mit Bremsscheibendurchmesser 345 mm
an Achse 1.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich Ketten-
schloß auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließ-
lich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen) ausgerüs-
tet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
B60 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung der Sonderräder nicht
zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 360 mm an Achse1.
BnK Die Sonderräder sind nicht an Fahrzeugausführungen mit Keramik-Bremsen zulässig.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Kombili-
mousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3- türig und 5- türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Weg-
streckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzei-
ge angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I
oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 09-0076-A30-V06
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ GT1-8017
Fertiger/Zulieferer Gewe Reifengroßhandel GmbH
Seite 11 von 16
G67 Ist die Reifengröße 225/60R16 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), so ist der Nachweis zu erbrin-
gen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleran-
zen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahr-
zeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen
Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustel-
len. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich
abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K27 An Achse 1 ist durch Nacharbeit der Befestigung des Kunststoffinnenkotflügels an der Bördel-
kante eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzu-
stellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal mögli-
chen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K34 Die Funktion der Schiebetüren ist zu überprüfen.
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den Rad-
hausausschnittkanten (100 mm hinter Radmitte) zu entfernen und die Befestigungslasche vollständig
nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befesti-
gen.
K3c An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den Rad-
hausausschnittkanten (100 mm vor Radmitte) zu entfernen und die Befestigungslasche vollständig
nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befesti-
gen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 09-0076-A30-V06
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ GT1-8017
Fertiger/Zulieferer Gewe Reifengroßhandel GmbH

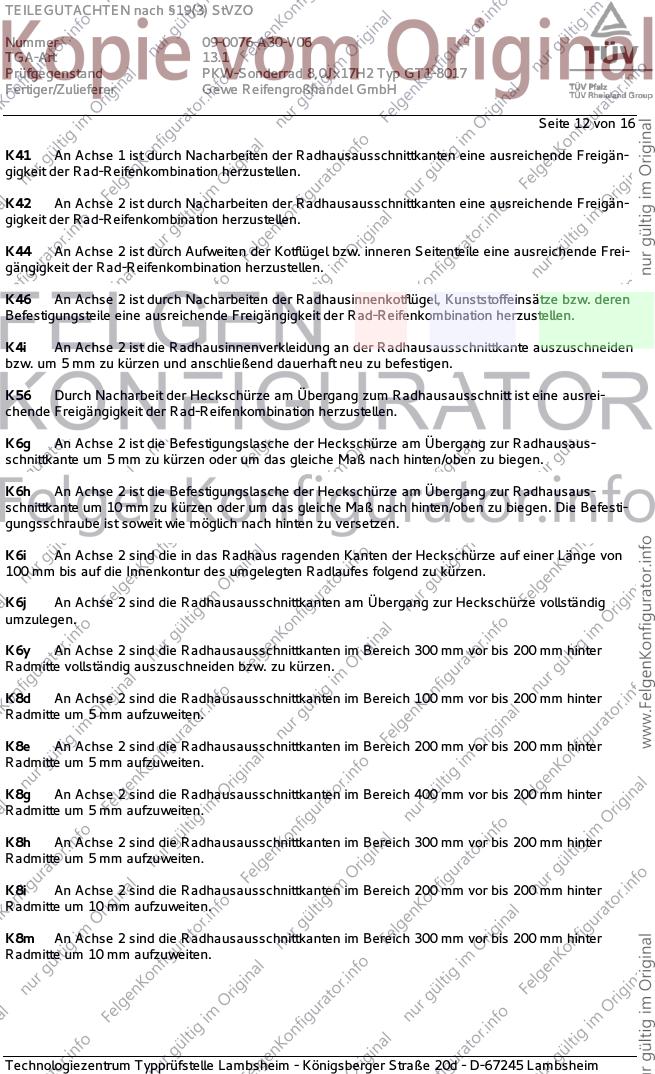

Seite 12 von 16
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende Frei-
gängigkeit der Rad-Reifenkombination herzustellen.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine ausrei-
chende Freigängigkeit der Rad-Reifenkombination herzustellen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausaus-
schnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausaus-
schnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen. Die Befesti-
gungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6j An Achse 2 sind die Radhausausschnittkanten am Übergang zur Heckschürze vollständig
umzulegen.
K6y An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte vollständig auszuschneiden bzw. zu kürzen.
K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8g An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8i An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 09-0076-A30-V06
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ GT1-8017
Fertiger/Zulieferer Gewe Reifengroßhandel GmbH

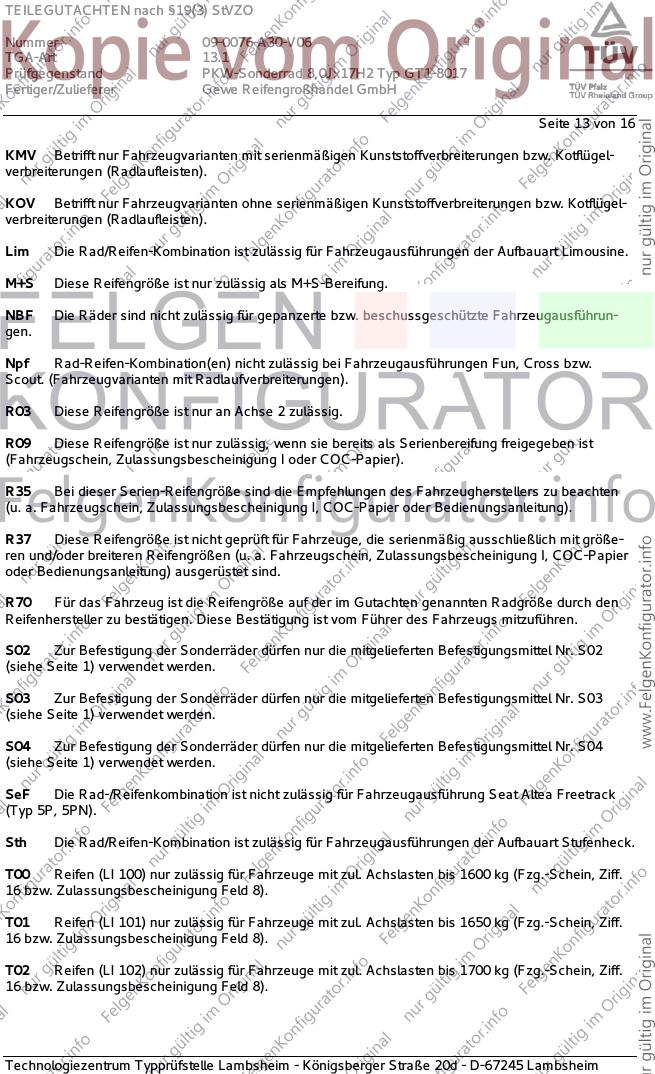

Seite 13 von 16
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. Kotflügel-
verbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßigen Kunststoffverbreiterungen bzw. Kotflügel-
verbreiterungen (Radlaufleisten).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NBF Die Räder sind nicht zulässig für gepanzerte bzw. beschussgeschützte Fahrzeugausführun-
gen.
Npf Rad-Reifen-Kombination(en) nicht zulässig bei Fahrzeugausführungen Fun, Cross bzw.
Scout. (Fahrzeugvarianten mit Radlaufverbreiterungen).
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit größe-
ren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier
oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
S04 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04
(siehe Seite 1) verwendet werden.
SeF Die Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Seat Altea Freetrack
(Typ 5P, 5PN).
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T01 Reifen (LI 101) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1650 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T02 Reifen (LI 102) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1700 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 09-0076-A30-V06
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ GT1-8017
Fertiger/Zulieferer Gewe Reifengroßhandel GmbH

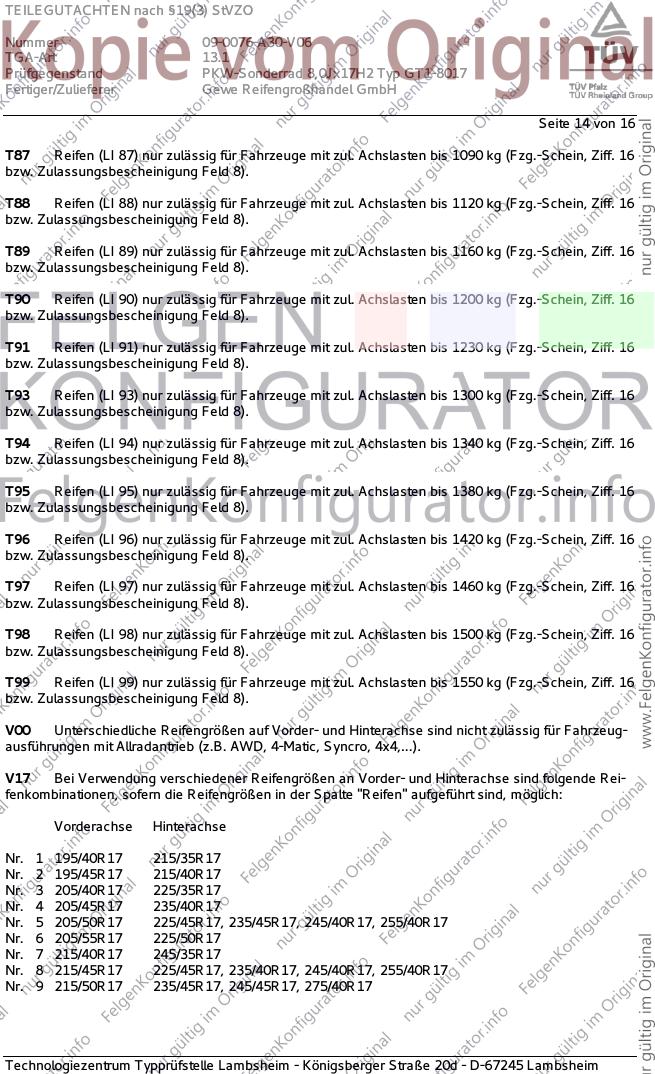

Seite 14 von 16
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für Fahrzeug-
ausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V17 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende Rei-
fenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 195/40R17 215/35R17
Nr. 2 195/45R17 215/40R17
Nr. 3 205/40R17 225/35R17
Nr. 4 205/45R17 235/40R17
Nr. 5 205/50R17 225/45R17, 235/45R17, 245/40R17, 255/40R17
Nr. 6 205/55R17 225/50R17
Nr. 7 215/40R17 245/35R17
Nr. 8 215/45R17 225/45R17, 235/40R17, 245/40R17, 255/40R17
Nr. 9 215/50R17 235/45R17, 245/45R17, 275/40R17
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 09-0076-A30-V06
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ GT1-8017
Fertiger/Zulieferer Gewe Reifengroßhandel GmbH
Seite 15 von 16
Vorderachse Hinterachse (Forts.)
Nr. 10 215/55R17 235/50R17
Nr. 11 225/45R17 245/40R17, 255/40R17, 265/40R17
Nr. 12 225/50R17 245/45R17, 255/45R17
Nr. 13 225/55R17 245/50R17, 255/50R17
Nr. 14 235/40R17 265/35R17, 275/35R17
Nr. 15 235/45R17 255/40R17, 265/40R17
Nr. 16 235/50R17 255/45R17
Nr. 17 235/55R17 255/50R17
Nr. 18 235/60R17 255/55R17
Nr. 19 245/40R17 255/40R17, 275/35R17
Nr. 20 245/45R17 265/40R17, 275/40R17
Nr. 21 255/45R17 285/40R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
VoA Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung VW Passat Alltrack
(Typ 3C, 3c).
W20 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung der Sonderräder nicht
zulässig für Fahrzeugausführungen mit Bremsscheiben 320x30 mm an Achse1.
X27 Nicht zulässig bei Fahrzeugen (Audi A6 allroad, Typ 4B, 4F, 4F1) mit serienmäßigen Reifen-
größen 215/65R16, 215/55R17, 225/55R17 oder 245/45R18 (u. a. Fahrzeugschein, Zulassungsbe-
scheinigung I, COC-Papier oder Bedienungsanleitung).
Y10 An Achse 1 ist das Sensorkabel der Niveauregulierung bzw. deren Halterung so zu verlegen
oder zu verändern, dass ein Mindestabstand von 4 mm zur Rad- / Reifenkombination vorhanden ist.
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in Lambsheim bei der TÜV Pfalz Verkehrswesen
GmbH ab Januar 2009 durchgeführt. Die Verwendungsprüfung fand am 26. Februar 2015 in Lambs-
heim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder un-
ter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entspre-
chende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 16 und gilt für Sonderräder ab Herstellungsdatum November 2009.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 09-0076-A30-V06
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ GT1-8017
Fertiger/Zulieferer Gewe Reifengroßhandel GmbH
Seite 16 von 16
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 26. Februar 2015
Haasis 00224456.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
