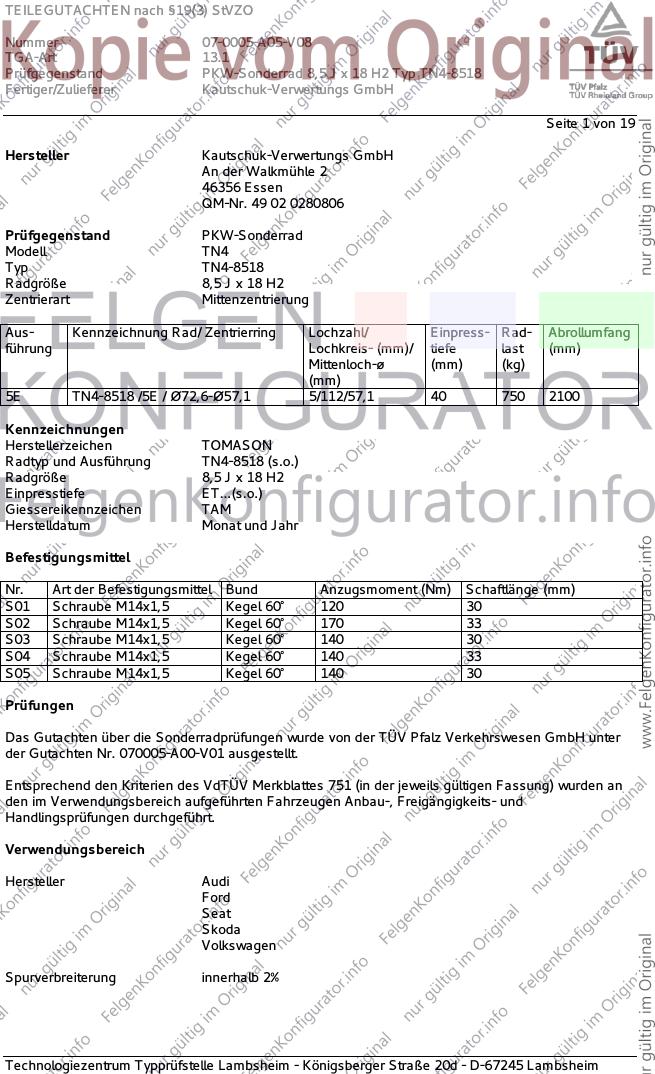

TEILEGUTACHTEN nach §19(3) StVZO
Nummer 07-0005-A05-V08
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5 J x 18 H2 Typ TN4-8518
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH
Seite 1 von 19
Hersteller Kautschuk-Verwertungs GmbH
An der Walkmühle 2
46356 Essen
QM-Nr. 49 02 0280806
Prüfgegenstand PKW-Sonderrad
Modell TN4
Typ TN4-8518
Radgröße 8,5 J x 18 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
5E TN4-8518 /5E / Ø72,6-Ø57,1 5/112/57,1 40 750 2100
Kennzeichnungen
Herstellerzeichen TOMASON
Radtyp und Ausführung TN4-8518 (s.o.)
Radgröße 8,5 J x 18 H2
Einpresstiefe ET...(s.o.)
Giessereikennzeichen TAM
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M14x1,5 Kegel 60° 120 30
S02 Schraube M14x1,5 Kegel 60° 170 33
S03 Schraube M14x1,5 Kegel 60° 140 30
S04 Schraube M14x1,5 Kegel 60° 140 33
S05 Schraube M14x1,5 Kegel 60° 140 30
Prüfungen
Das Gutachten über die Sonderradprüfungen wurde von der TÜV Pfalz Verkehrswesen GmbH unter
der Gutachten Nr. 070005-A00-V01 ausgestellt.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Ford
Seat
Skoda
Volkswagen
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 07-0005-A05-V08
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5 J x 18 H2 Typ TN4-8518
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH
Seite 2 von 19
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A3 77-135 215/40R18 T85 T89 A06 A12 A14
8V 77-135 225/35R18 K1a K2b T87 A19 A57 Cbo
e1*2007/46*0607*.. 77-135 225/40R18 K1a K2b F24 Lim V00
- Limousine 77-135 235/35R18 K1a K2b V18 S01
- Cabrio 77-135 235/40R18 G79 K1a K2b
77-135 245/35R18 K1a K1b K2b K6g K8h
Audi A3 Cabriolet 75-147 215/40R18 K1c K2b K46 K56 R37 T85 T89 A06 A12 A14
8P 75-147 225/35R18 K1c K2b K46 K56 T87 A19 A58 Cbo
e1*2001/116*0456*.. 75-147 225/40R18 K1c K2b K46 K56 V18 S01
75-147 245/35R18 K2a K2b K44 K46 K56 R03
75-147 255/35R18 K2c K44 K46 K56 R03
Audi A3, -/Sportback 184-195 225/40R18 K1c K2b K46 T88 T89 A06 A12 A14
8P, 8PA 184-195 245/35R18 K2a K2b K44 K46 R03 T88 T89 A19 Flh K56
e1*2001/116*0217*.., 184-195 255/35R18 K2c K44 K46 R03 V18 S01
e1*2001/116*0418*..
Audi A3, -/Sportback 66-147 215/40R18 K2b K46 K56 R37 T85 T89 A06 A12 A14
8P, 8PA, 8PB 66-147 225/35R18 K2b K46 K56 T87 A19 Flh K1c
e1*2001/116*0217*..; 66-147 225/40R18 K2b K46 K56 V18 S01
e1*2001/116*0241*..; 66-147 245/35R18 K2a K2b K44 K46 K56 R03
e1*2001/116*0418*..; 66-147 255/35R18 K2c K44 K46 K56 R03
e13*2007/46*1082*..
Audi A3, -/Sportback 77-135 215/40R18 K1c K2b K3a K4i K5d K6g K8h T85 A06 A12 A14
8V T89 A19 A57 F24
e1*2007/46*0607*.. 77-135 225/35R18 K1c K2b K3a K4i K5d K6g K8h T83 Flh V00 V18
T87 S01
77-135 225/40R18 K1c K2b K3a K4i K5d K6g K8h
77-135 235/35R18 K1c K2b K3a K4i K5d K6h K8m T86
T90
77-135 245/35R18 K1c K2c K3a K4i K5d K6h K7d K8s
77-135 255/35R18 K2c K4i K6h K8s R03
Audi A4 74-188 225/40R18 T88 T89 T91 A06 A12 A14
8E 74-188 235/40R18 K1a K1b K2b K44 K46 A19 Car Lim
e1*98/14*0151*.., S01
e1*2001/116*0151*..
Audi A4 162 225/40R18 T88 T89 T91 A06 A12 A14
QB6 162 235/40R18 K1a K1b K2b K44 K46 A19 Car Cbo
e1*2001/116*0243*.. Lim S01
Audi A4 Cabriolet 96-188 225/40R18 T88 T89 T91 T92 A06 A12 A14
8H 96-188 235/40R18 K1a K2b K44 K46 T91 T93 A19 Cbo S01
e1*98/14*0177*..,
e1*2001/116*0177*..
Audi A4 S4 253 225/40R18 M+S T92 A06 A12 A14
8E,8H,QB6 253 235/40R18 K1a K1b K2b K44 K46 T91 T93 A19 Car Cbo
e1*98/14,2001/116* Lim S01
0151,0177,0243*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 07-0005-A05-V08
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5 J x 18 H2 Typ TN4-8518
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH

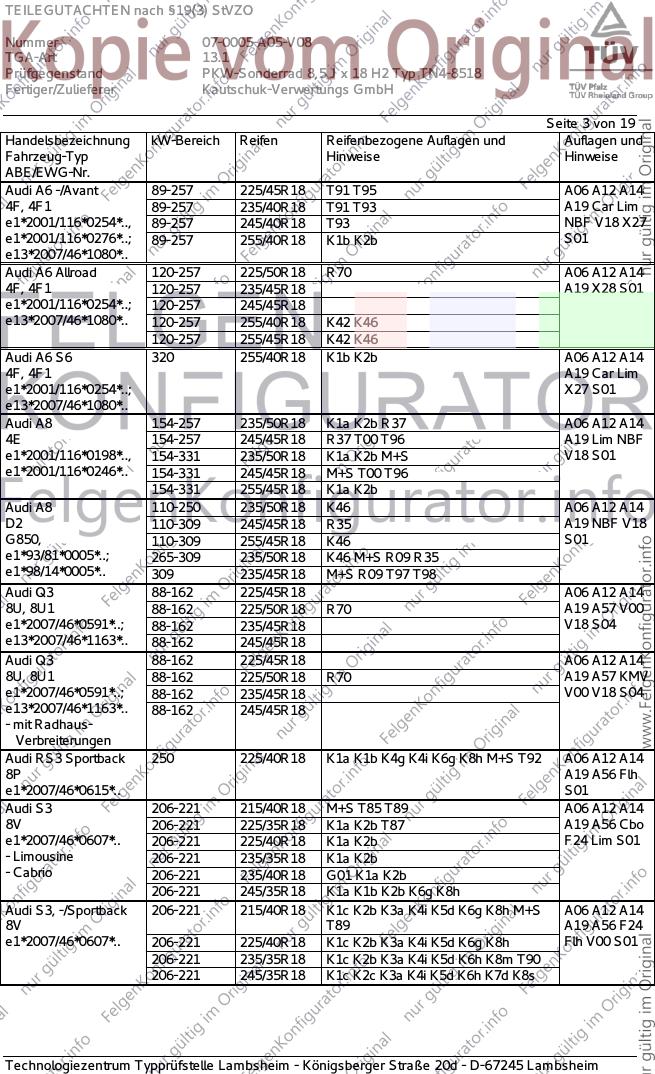

Seite 3 von 19
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A6 -/Avant 89-257 225/45R18 T91 T95 A06 A12 A14
4F, 4F1 89-257 235/40R18 T91 T93 A19 Car Lim
e1*2001/116*0254*.., 89-257 245/40R18 T93 NBF V18 X27
e1*2001/116*0276*..; 89-257 255/40R18 K1b K2b S01
e13*2007/46*1080*..
Audi A6 Allroad 120-257 225/50R18 R70 A06 A12 A14
4F, 4F1 120-257 235/45R18 A19 X28 S01
e1*2001/116*0254*..; 120-257 245/45R18
e13*2007/46*1080*.. 120-257 255/40R18 K42 K46
120-257 255/45R18 K42 K46
Audi A6 S6 320 255/40R18 K1b K2b A06 A12 A14
4F, 4F1 A19 Car Lim
e1*2001/116*0254*..; X27 S01
e13*2007/46*1080*..
Audi A8 154-257 235/50R18 K1a K2b R37 A06 A12 A14
4E 154-257 245/45R18 R37 T00 T96 A19 Lim NBF
e1*2001/116*0198*.., 154-331 235/50R18 K1a K2b M+S V18 S01
e1*2001/116*0246*.. 154-331 245/45R18 M+S T00 T96
154-331 255/45R18 K1a K2b
Audi A8 110-250 235/50R18 K46 A06 A12 A14
D2 110-309 245/45R18 R35 A19 NBF V18
G850, 110-309 255/45R18 K46 S01
e1*93/81*0005*..; 265-309 235/50R18 K46 M+S R09 R35
e1*98/14*0005*.. 309 235/45R18 M+S R09 T97 T98
Audi Q3 88-162 225/45R18 A06 A12 A14
8U, 8U1 88-162 225/50R18 R70 A19 A57 V00
e1*2007/46*0591*..; 88-162 235/45R18 V18 S04
e13*2007/46*1163*.. 88-162 245/45R18
Audi Q3 88-162 225/45R18 A06 A12 A14
8U, 8U1 88-162 225/50R18 R70 A19 A57 KMV
e1*2007/46*0591*..; 88-162 235/45R18 V00 V18 S04
e13*2007/46*1163*.. 88-162 245/45R18
- mit Radhaus-
Verbreiterungen
Audi RS3 Sportback 250 225/40R18 K1a K1b K4g K4i K6g K8h M+S T92 A06 A12 A14
8P A19 A56 Flh
e1*2007/46*0615*.. S01
Audi S3 206-221 215/40R18 M+S T85 T89 A06 A12 A14
8V 206-221 225/35R18 K1a K2b T87 A19 A56 Cbo
e1*2007/46*0607*.. 206-221 225/40R18 K1a K2b F24 Lim S01
- Limousine 206-221 235/35R18 K1a K2b
- Cabrio 206-221 235/40R18 G01 K1a K2b
206-221 245/35R18 K1a K1b K2b K6g K8h
Audi S3, -/Sportback 206-221 215/40R18 K1c K2b K3a K4i K5d K6g K8h M+S A06 A12 A14
8V T89 A19 A56 F24
e1*2007/46*0607*.. 206-221 225/40R18 K1c K2b K3a K4i K5d K6g K8h Flh V00 S01
206-221 235/35R18 K1c K2b K3a K4i K5d K6h K8m T90
206-221 245/35R18 K1c K2c K3a K4i K5d K6h K7d K8s
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 07-0005-A05-V08
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5 J x 18 H2 Typ TN4-8518
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH

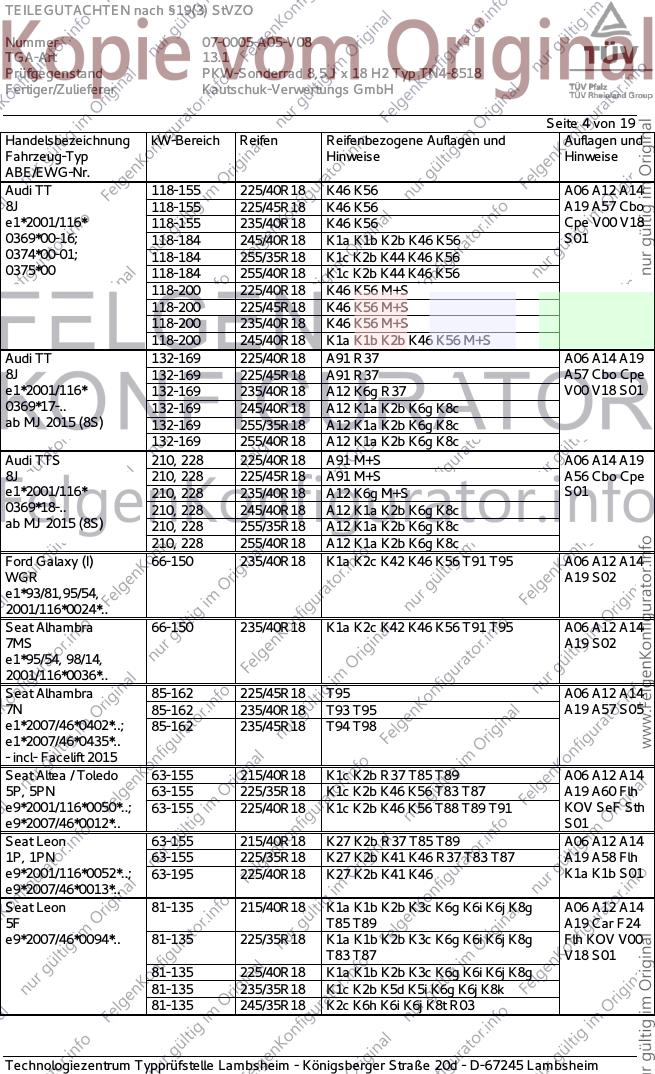

Seite 4 von 19
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi TT 118-155 225/40R18 K46 K56 A06 A12 A14
8J 118-155 225/45R18 K46 K56 A19 A57 Cbo
e1*2001/116* 118-155 235/40R18 K46 K56 Cpe V00 V18
0369*00-16; 118-184 245/40R18 K1a K1b K2b K46 K56 S01
0374*00-01; 118-184 255/35R18 K1c K2b K44 K46 K56
0375*00 118-184 255/40R18 K1c K2b K44 K46 K56
118-200 225/40R18 K46 K56 M+S
118-200 225/45R18 K46 K56 M+S
118-200 235/40R18 K46 K56 M+S
118-200 245/40R18 K1a K1b K2b K46 K56 M+S
Audi TT 132-169 225/40R18 A91 R37 A06 A14 A19
8J 132-169 225/45R18 A91 R37 A57 Cbo Cpe
e1*2001/116* 132-169 235/40R18 A12 K6g R37 V00 V18 S01
0369*17-.. 132-169 245/40R18 A12 K1a K2b K6g K8c
ab MJ 2015 (8S) 132-169 255/35R18 A12 K1a K2b K6g K8c
132-169 255/40R18 A12 K1a K2b K6g K8c
Audi TTS 210, 228 225/40R18 A91 M+S A06 A14 A19
8J 210, 228 225/45R18 A91 M+S A56 Cbo Cpe
e1*2001/116* 210, 228 235/40R18 A12 K6g M+S S01
0369*18-.. 210, 228 245/40R18 A12 K1a K2b K6g K8c
ab MJ 2015 (8S) 210, 228 255/35R18 A12 K1a K2b K6g K8c
210, 228 255/40R18 A12 K1a K2b K6g K8c
Ford Galaxy (I) 66-150 235/40R18 K1a K2c K42 K46 K56 T91 T95 A06 A12 A14
WGR A19 S02
e1*93/81,95/54,
2001/116*0024*..
Seat Alhambra 66-150 235/40R18 K1a K2c K42 K46 K56 T91 T95 A06 A12 A14
7MS A19 S02
e1*95/54, 98/14,
2001/116*0036*..
Seat Alhambra 85-162 225/45R18 T95 A06 A12 A14
7N 85-162 235/40R18 T93 T95 A19 A57 S05
e1*2007/46*0402*..; 85-162 235/45R18 T94 T98
e1*2007/46*0435*..
- incl- Facelift 2015
Seat Altea / Toledo 63-155 215/40R18 K1c K2b R37 T85 T89 A06 A12 A14
5P, 5PN 63-155 225/35R18 K1c K2b K46 K56 T83 T87 A19 A60 Flh
e9*2001/116*0050*..; 63-155 225/40R18 K1c K2b K46 K56 T88 T89 T91 KOV SeF Sth
e9*2007/46*0012*.. S01
Seat Leon 63-155 215/40R18 K27 K2b R37 T85 T89 A06 A12 A14
1P, 1PN 63-155 225/35R18 K27 K2b K41 K46 R37 T83 T87 A19 A58 Flh
e9*2001/116*0052*..; 63-195 225/40R18 K27 K2b K41 K46 K1a K1b S01
e9*2007/46*0013*..
Seat Leon 81-135 215/40R18 K1a K1b K2b K3c K6g K6i K6j K8g A06 A12 A14
5F T85 T89 A19 Car F24
e9*2007/46*0094*.. 81-135 225/35R18 K1a K1b K2b K3c K6g K6i K6j K8g Flh KOV V00
T83 T87 V18 S01
81-135 225/40R18 K1a K1b K2b K3c K6g K6i K6j K8g
81-135 235/35R18 K1c K2b K5d K5i K6g K6j K8k
81-135 245/35R18 K2c K6h K6i K6j K8t R03
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 07-0005-A05-V08
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5 J x 18 H2 Typ TN4-8518
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH

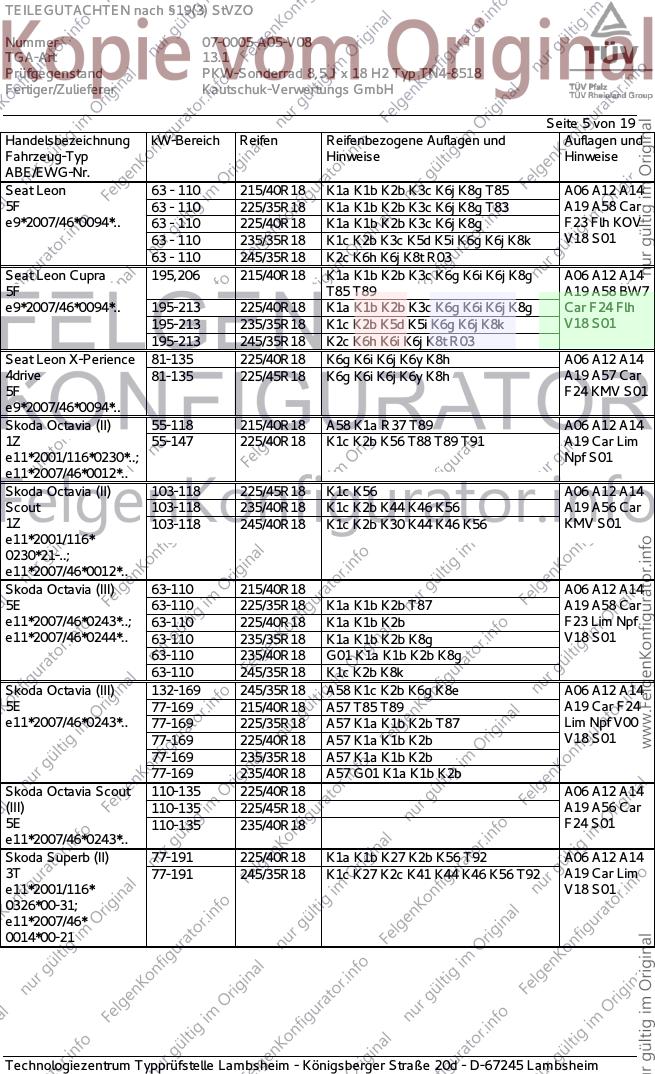

Seite 5 von 19
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Seat Leon 63 - 110 215/40R18 K1a K1b K2b K3c K6j K8g T85 A06 A12 A14
5F 63 - 110 225/35R18 K1a K1b K2b K3c K6j K8g T83 A19 A58 Car
e9*2007/46*0094*.. 63 - 110 225/40R18 K1a K1b K2b K3c K6j K8g F23 Flh KOV
63 - 110 235/35R18 K1c K2b K3c K5d K5i K6g K6j K8k V18 S01
63 - 110 245/35R18 K2c K6h K6j K8t R03
Seat Leon Cupra 195,206 215/40R18 K1a K1b K2b K3c K6g K6i K6j K8g A06 A12 A14
5F T85 T89 A19 A58 BW7
e9*2007/46*0094*.. 195-213 225/40R18 K1a K1b K2b K3c K6g K6i K6j K8g Car F24 Flh
195-213 235/35R18 K1c K2b K5d K5i K6g K6j K8k V18 S01
195-213 245/35R18 K2c K6h K6i K6j K8t R03
Seat Leon X-Perience 81-135 225/40R18 K6g K6i K6j K6y K8h A06 A12 A14
4drive 81-135 225/45R18 K6g K6i K6j K6y K8h A19 A57 Car
5F F24 KMV S01
e9*2007/46*0094*..
Skoda Octavia (II) 55-118 215/40R18 A58 K1a R37 T89 A06 A12 A14
1Z 55-147 225/40R18 K1c K2b K56 T88 T89 T91 A19 Car Lim
e11*2001/116*0230*..; Npf S01
e11*2007/46*0012*..
Skoda Octavia (II) 103-118 225/45R18 K1c K56 A06 A12 A14
Scout 103-118 235/40R18 K1c K2b K44 K46 K56 A19 A56 Car
1Z 103-118 245/40R18 K1c K2b K30 K44 K46 K56 KMV S01
e11*2001/116*
0230*21-..;
e11*2007/46*0012*..
Skoda Octavia (III) 63-110 215/40R18 A06 A12 A14
5E 63-110 225/35R18 K1a K1b K2b T87 A19 A58 Car
e11*2007/46*0243*..; 63-110 225/40R18 K1a K1b K2b F23 Lim Npf
e11*2007/46*0244*.. 63-110 235/35R18 K1a K1b K2b K8g V18 S01
63-110 235/40R18 G01 K1a K1b K2b K8g
63-110 245/35R18 K1c K2b K8k
Skoda Octavia (III) 132-169 245/35R18 A58 K1c K2b K6g K8e A06 A12 A14
5E 77-169 215/40R18 A57 T85 T89 A19 Car F24
e11*2007/46*0243*.. 77-169 225/35R18 A57 K1a K1b K2b T87 Lim Npf V00
77-169 225/40R18 A57 K1a K1b K2b V18 S01
77-169 235/35R18 A57 K1a K1b K2b
77-169 235/40R18 A57 G01 K1a K1b K2b
Skoda Octavia Scout 110-135 225/40R18 A06 A12 A14
(III) 110-135 225/45R18 A19 A56 Car
5E 110-135 235/40R18 F24 S01
e11*2007/46*0243*..
Skoda Superb (II) 77-191 225/40R18 K1a K1b K27 K2b K56 T92 A06 A12 A14
3T 77-191 245/35R18 K1c K27 K2c K41 K44 K46 K56 T92 A19 Car Lim
e11*2001/116* V18 S01
0326*00-31;
e11*2007/46*
0014*00-21
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 07-0005-A05-V08
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5 J x 18 H2 Typ TN4-8518
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH

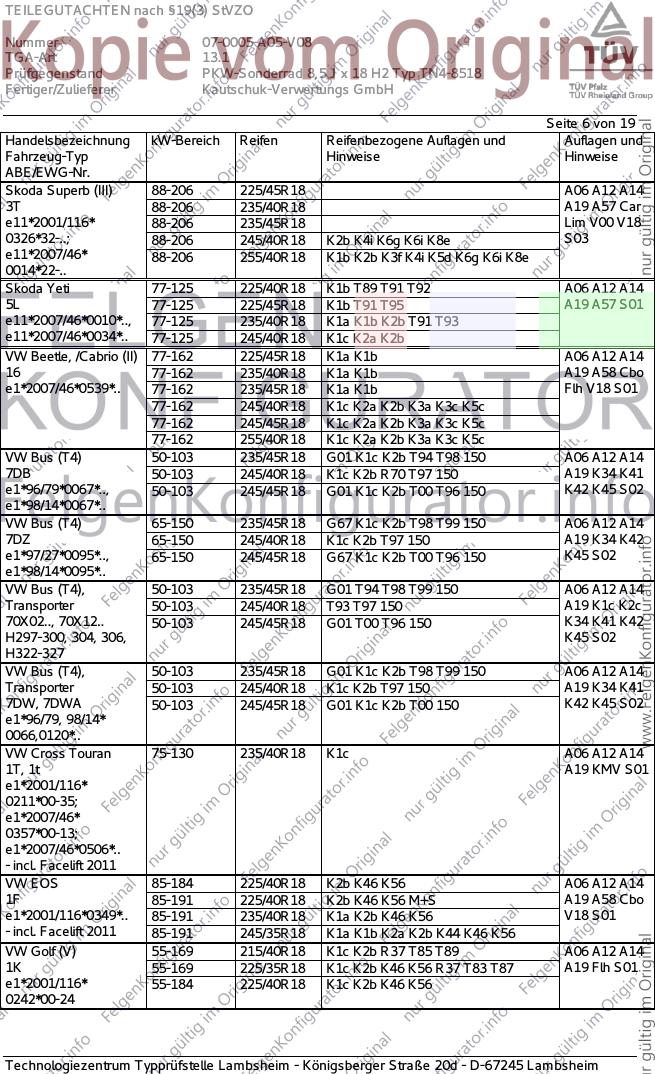

Seite 6 von 19
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Skoda Superb (III) 88-206 225/45R18 A06 A12 A14
3T 88-206 235/40R18 A19 A57 Car
e11*2001/116* 88-206 235/45R18 Lim V00 V18
0326*32-..; 88-206 245/40R18 K2b K4i K6g K6i K8e S03
e11*2007/46* 88-206 255/40R18 K1b K2b K3f K4i K5d K6g K6i K8e
0014*22-..
Skoda Yeti 77-125 225/40R18 K1b T89 T91 T92 A06 A12 A14
5L 77-125 225/45R18 K1b T91 T95 A19 A57 S01
e11*2007/46*0010*.., 77-125 235/40R18 K1a K1b K2b T91 T93
e11*2007/46*0034*.. 77-125 245/40R18 K1c K2a K2b
VW Beetle, /Cabrio (II) 77-162 225/45R18 K1a K1b A06 A12 A14
16 77-162 235/40R18 K1a K1b A19 A58 Cbo
e1*2007/46*0539*.. 77-162 235/45R18 K1a K1b Flh V18 S01
77-162 245/40R18 K1c K2a K2b K3a K3c K5c
77-162 245/45R18 K1c K2a K2b K3a K3c K5c
77-162 255/40R18 K1c K2a K2b K3a K3c K5c
VW Bus (T4) 50-103 235/45R18 G01 K1c K2b T94 T98 150 A06 A12 A14
7DB 50-103 245/40R18 K1c K2b R70 T97 150 A19 K34 K41
e1*96/79*0067*.., 50-103 245/45R18 G01 K1c K2b T00 T96 150 K42 K45 S02
e1*98/14*0067*..
VW Bus (T4) 65-150 235/45R18 G67 K1c K2b T98 T99 150 A06 A12 A14
7DZ 65-150 245/40R18 K1c K2b T97 150 A19 K34 K42
e1*97/27*0095*.., 65-150 245/45R18 G67 K1c K2b T00 T96 150 K45 S02
e1*98/14*0095*..
VW Bus (T4), 50-103 235/45R18 G01 T94 T98 T99 150 A06 A12 A14
Transporter 50-103 245/40R18 T93 T97 150 A19 K1c K2c
70X02.., 70X12.. 50-103 245/45R18 G01 T00 T96 150 K34 K41 K42
H297-300, 304, 306, K45 S02
H322-327
VW Bus (T4), 50-103 235/45R18 G01 K1c K2b T98 T99 150 A06 A12 A14
Transporter 50-103 245/40R18 K1c K2b T97 150 A19 K34 K41
7DW, 7DWA 50-103 245/45R18 G01 K1c K2b T00 150 K42 K45 S02
e1*96/79, 98/14*
0066,0120*..
VW Cross Touran 75-130 235/40R18 K1c A06 A12 A14
1T, 1t A19 KMV S01
e1*2001/116*
0211*00-35;
e1*2007/46*
0357*00-13;
e1*2007/46*0506*..
- incl. Facelift 2011
VW EOS 85-184 225/40R18 K2b K46 K56 A06 A12 A14
1F 85-191 225/40R18 K2b K46 K56 M+S A19 A58 Cbo
e1*2001/116*0349*.. 85-191 235/40R18 K1a K2b K46 K56 V18 S01
- incl. Facelift 2011 85-191 245/35R18 K1a K1b K2a K2b K44 K46 K56
VW Golf (V) 55-169 215/40R18 K1c K2b R37 T85 T89 A06 A12 A14
1K 55-169 225/35R18 K1c K2b K46 K56 R37 T83 T87 A19 Flh S01
e1*2001/116* 55-184 225/40R18 K1c K2b K46 K56
0242*00-24
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 07-0005-A05-V08
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5 J x 18 H2 Typ TN4-8518
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH

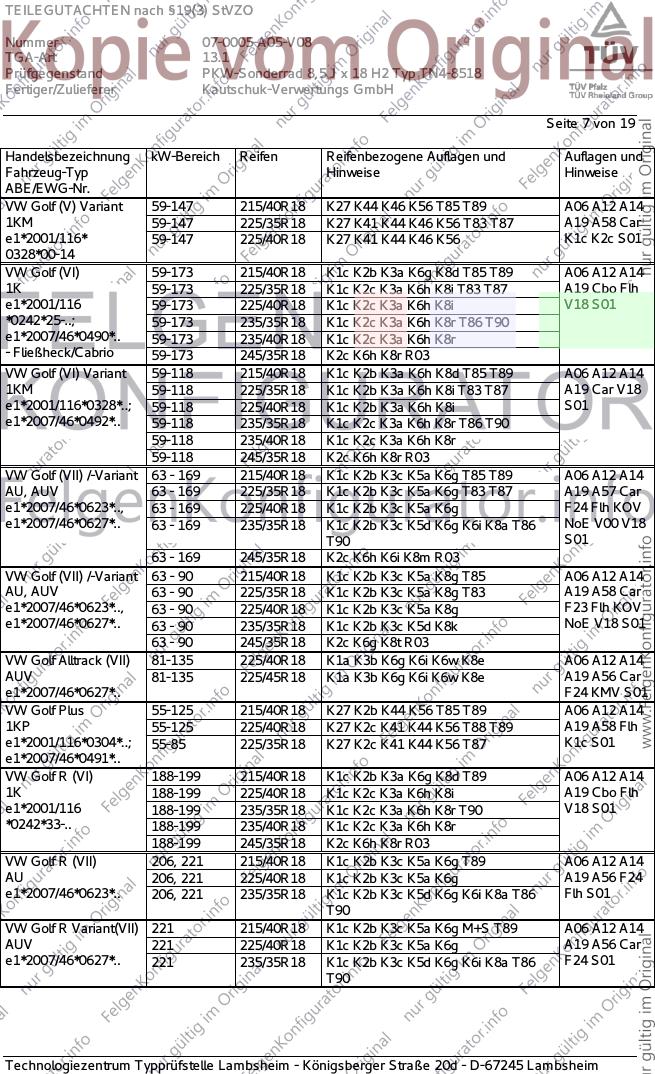

Seite 7 von 19
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Golf (V) Variant 59-147 215/40R18 K27 K44 K46 K56 T85 T89 A06 A12 A14
1KM 59-147 225/35R18 K27 K41 K44 K46 K56 T83 T87 A19 A58 Car
e1*2001/116* 59-147 225/40R18 K27 K41 K44 K46 K56 K1c K2c S01
0328*00-14
VW Golf (VI) 59-173 215/40R18 K1c K2b K3a K6g K8d T85 T89 A06 A12 A14
1K 59-173 225/35R18 K1c K2c K3a K6h K8i T83 T87 A19 Cbo Flh
e1*2001/116 59-173 225/40R18 K1c K2c K3a K6h K8i V18 S01
*0242*25-..; 59-173 235/35R18 K1c K2c K3a K6h K8r T86 T90
e1*2007/46*0490*.. 59-173 235/40R18 K1c K2c K3a K6h K8r
- Fließheck/Cabrio 59-173 245/35R18 K2c K6h K8r R03
VW Golf (VI) Variant 59-118 215/40R18 K1c K2b K3a K6h K8d T85 T89 A06 A12 A14
1KM 59-118 225/35R18 K1c K2b K3a K6h K8i T83 T87 A19 Car V18
e1*2001/116*0328*..; 59-118 225/40R18 K1c K2b K3a K6h K8i S01
e1*2007/46*0492*.. 59-118 235/35R18 K1c K2c K3a K6h K8r T86 T90
59-118 235/40R18 K1c K2c K3a K6h K8r
59-118 245/35R18 K2c K6h K8r R03
VW Golf (VII) /-Variant 63 - 169 215/40R18 K1c K2b K3c K5a K6g T85 T89 A06 A12 A14
AU, AUV 63 - 169 225/35R18 K1c K2b K3c K5a K6g T83 T87 A19 A57 Car
e1*2007/46*0623*.., 63 - 169 225/40R18 K1c K2b K3c K5a K6g F24 Flh KOV
e1*2007/46*0627*.. 63 - 169 235/35R18 K1c K2b K3c K5d K6g K6i K8a T86 NoE V00 V18
T90 S01
63 - 169 245/35R18 K2c K6h K6i K8m R03
VW Golf (VII) /-Variant 63 - 90 215/40R18 K1c K2b K3c K5a K8g T85 A06 A12 A14
AU, AUV 63 - 90 225/35R18 K1c K2b K3c K5a K8g T83 A19 A58 Car
e1*2007/46*0623*.., 63 - 90 225/40R18 K1c K2b K3c K5a K8g F23 Flh KOV
e1*2007/46*0627*.. 63 - 90 235/35R18 K1c K2b K3c K5d K8k NoE V18 S01
63 - 90 245/35R18 K2c K6g K8t R03
VW Golf Alltrack (VII) 81-135 225/40R18 K1a K3b K6g K6i K6w K8e A06 A12 A14
AUV 81-135 225/45R18 K1a K3b K6g K6i K6w K8e A19 A56 Car
e1*2007/46*0627*.. F24 KMV S01
VW Golf Plus 55-125 215/40R18 K27 K2b K44 K56 T85 T89 A06 A12 A14
1KP 55-125 225/40R18 K27 K2c K41 K44 K56 T88 T89 A19 A58 Flh
e1*2001/116*0304*..; 55-85 225/35R18 K27 K2c K41 K44 K56 T87 K1c S01
e1*2007/46*0491*..
VW Golf R (VI) 188-199 215/40R18 K1c K2b K3a K6g K8d T89 A06 A12 A14
1K 188-199 225/40R18 K1c K2c K3a K6h K8i A19 Cbo Flh
e1*2001/116 188-199 235/35R18 K1c K2c K3a K6h K8r T90 V18 S01
*0242*33-.. 188-199 235/40R18 K1c K2c K3a K6h K8r
188-199 245/35R18 K2c K6h K8r R03
VW Golf R (VII) 206, 221 215/40R18 K1c K2b K3c K5a K6g T89 A06 A12 A14
AU 206, 221 225/40R18 K1c K2b K3c K5a K6g A19 A56 F24
e1*2007/46*0623*.. 206, 221 235/35R18 K1c K2b K3c K5d K6g K6i K8a T86 Flh S01
T90
VW Golf R Variant(VII) 221 215/40R18 K1c K2b K3c K5a K6g M+S T89 A06 A12 A14
AUV 221 225/40R18 K1c K2b K3c K5a K6g A19 A56 Car
e1*2007/46*0627*.. 221 235/35R18 K1c K2b K3c K5d K6g K6i K8a T86 F24 S01
T90
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 07-0005-A05-V08
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5 J x 18 H2 Typ TN4-8518
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH

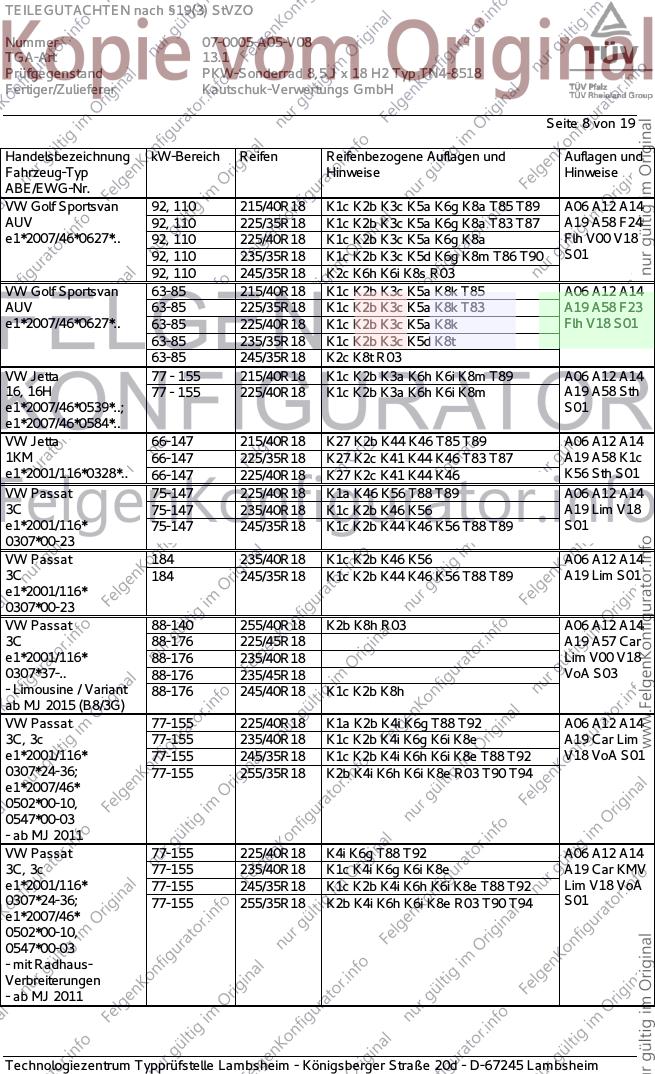

Seite 8 von 19
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Golf Sportsvan 92, 110 215/40R18 K1c K2b K3c K5a K6g K8a T85 T89 A06 A12 A14
AUV 92, 110 225/35R18 K1c K2b K3c K5a K6g K8a T83 T87 A19 A58 F24
e1*2007/46*0627*.. 92, 110 225/40R18 K1c K2b K3c K5a K6g K8a Flh V00 V18
92, 110 235/35R18 K1c K2b K3c K5d K6g K8m T86 T90 S01
92, 110 245/35R18 K2c K6h K6i K8s R03
VW Golf Sportsvan 63-85 215/40R18 K1c K2b K3c K5a K8k T85 A06 A12 A14
AUV 63-85 225/35R18 K1c K2b K3c K5a K8k T83 A19 A58 F23
e1*2007/46*0627*.. 63-85 225/40R18 K1c K2b K3c K5a K8k Flh V18 S01
63-85 235/35R18 K1c K2b K3c K5d K8t
63-85 245/35R18 K2c K8t R03
VW Jetta 77 - 155 215/40R18 K1c K2b K3a K6h K6i K8m T89 A06 A12 A14
16, 16H 77 - 155 225/40R18 K1c K2b K3a K6h K6i K8m A19 A58 Sth
e1*2007/46*0539*..; S01
e1*2007/46*0584*..
VW Jetta 66-147 215/40R18 K27 K2b K44 K46 T85 T89 A06 A12 A14
1KM 66-147 225/35R18 K27 K2c K41 K44 K46 T83 T87 A19 A58 K1c
e1*2001/116*0328*.. 66-147 225/40R18 K27 K2c K41 K44 K46 K56 Sth S01
VW Passat 75-147 225/40R18 K1a K46 K56 T88 T89 A06 A12 A14
3C 75-147 235/40R18 K1c K2b K46 K56 A19 Lim V18
e1*2001/116* 75-147 245/35R18 K1c K2b K44 K46 K56 T88 T89 S01
0307*00-23
VW Passat 184 235/40R18 K1c K2b K46 K56 A06 A12 A14
3C 184 245/35R18 K1c K2b K44 K46 K56 T88 T89 A19 Lim S01
e1*2001/116*
0307*00-23
VW Passat 88-140 255/40R18 K2b K8h R03 A06 A12 A14
3C 88-176 225/45R18 A19 A57 Car
e1*2001/116* 88-176 235/40R18 Lim V00 V18
0307*37-.. 88-176 235/45R18 VoA S03
- Limousine / Variant 88-176 245/40R18 K1c K2b K8h
ab MJ 2015 (B8/3G)
VW Passat 77-155 225/40R18 K1a K2b K4i K6g T88 T92 A06 A12 A14
3C, 3c 77-155 235/40R18 K1c K2b K4i K6g K6i K8e A19 Car Lim
e1*2001/116* 77-155 245/35R18 K1c K2b K4i K6h K6i K8e T88 T92 V18 VoA S01
0307*24-36; 77-155 255/35R18 K2b K4i K6h K6i K8e R03 T90 T94
e1*2007/46*
0502*00-10,
0547*00-03
- ab MJ 2011
VW Passat 77-155 225/40R18 K4i K6g T88 T92 A06 A12 A14
3C, 3c 77-155 235/40R18 K1c K4i K6g K6i K8e A19 Car KMV
e1*2001/116* 77-155 245/35R18 K1c K2b K4i K6h K6i K8e T88 T92 Lim V18 VoA
0307*24-36; 77-155 255/35R18 K2b K4i K6h K6i K8e R03 T90 T94 S01
e1*2007/46*
0502*00-10,
0547*00-03
- mit Radhaus-
Verbreiterungen
- ab MJ 2011
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 07-0005-A05-V08
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5 J x 18 H2 Typ TN4-8518
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH

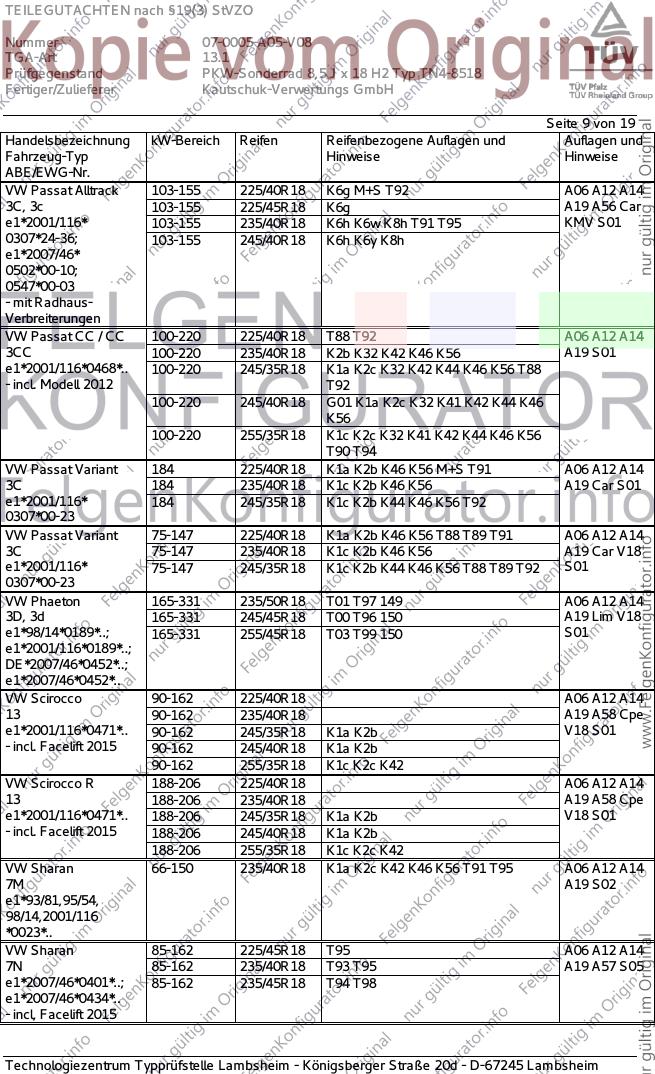

Seite 9 von 19
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Passat Alltrack 103-155 225/40R18 K6g M+S T92 A06 A12 A14
3C, 3c 103-155 225/45R18 K6g A19 A56 Car
e1*2001/116* 103-155 235/40R18 K6h K6w K8h T91 T95 KMV S01
0307*24-36; 103-155 245/40R18 K6h K6y K8h
e1*2007/46*
0502*00-10;
0547*00-03
- mit Radhaus-
Verbreiterungen
VW Passat CC / CC 100-220 225/40R18 T88 T92 A06 A12 A14
3CC 100-220 235/40R18 K2b K32 K42 K46 K56 A19 S01
e1*2001/116*0468*.. 100-220 245/35R18 K1a K2c K32 K42 K44 K46 K56 T88
- incl. Modell 2012 T92
100-220 245/40R18 G01 K1a K2c K32 K41 K42 K44 K46
K56
100-220 255/35R18 K1c K2c K32 K41 K42 K44 K46 K56
T90 T94
VW Passat Variant 184 225/40R18 K1a K2b K46 K56 M+S T91 A06 A12 A14
3C 184 235/40R18 K1c K2b K46 K56 A19 Car S01
e1*2001/116* 184 245/35R18 K1c K2b K44 K46 K56 T92
0307*00-23
VW Passat Variant 75-147 225/40R18 K1a K2b K46 K56 T88 T89 T91 A06 A12 A14
3C 75-147 235/40R18 K1c K2b K46 K56 A19 Car V18
e1*2001/116* 75-147 245/35R18 K1c K2b K44 K46 K56 T88 T89 T92 S01
0307*00-23
VW Phaeton 165-331 235/50R18 T01 T97 149 A06 A12 A14
3D, 3d 165-331 245/45R18 T00 T96 150 A19 Lim V18
e1*98/14*0189*..; 165-331 255/45R18 T03 T99 150 S01
e1*2001/116*0189*..;
DE*2007/46*0452*..;
e1*2007/46*0452*..
VW Scirocco 90-162 225/40R18 A06 A12 A14
13 90-162 235/40R18 A19 A58 Cpe
e1*2001/116*0471*.. 90-162 245/35R18 K1a K2b V18 S01
- incl. Facelift 2015 90-162 245/40R18 K1a K2b
90-162 255/35R18 K1c K2c K42
VW Scirocco R 188-206 225/40R18 A06 A12 A14
13 188-206 235/40R18 A19 A58 Cpe
e1*2001/116*0471*.. 188-206 245/35R18 K1a K2b V18 S01
- incl. Facelift 2015 188-206 245/40R18 K1a K2b
188-206 255/35R18 K1c K2c K42
VW Sharan 66-150 235/40R18 K1a K2c K42 K46 K56 T91 T95 A06 A12 A14
7M A19 S02
e1*93/81,95/54,
98/14,2001/116
*0023*..
VW Sharan 85-162 225/45R18 T95 A06 A12 A14
7N 85-162 235/40R18 T93 T95 A19 A57 S05
e1*2007/46*0401*..; 85-162 235/45R18 T94 T98
e1*2007/46*0434*..
- incl, Facelift 2015
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 07-0005-A05-V08
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5 J x 18 H2 Typ TN4-8518
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH

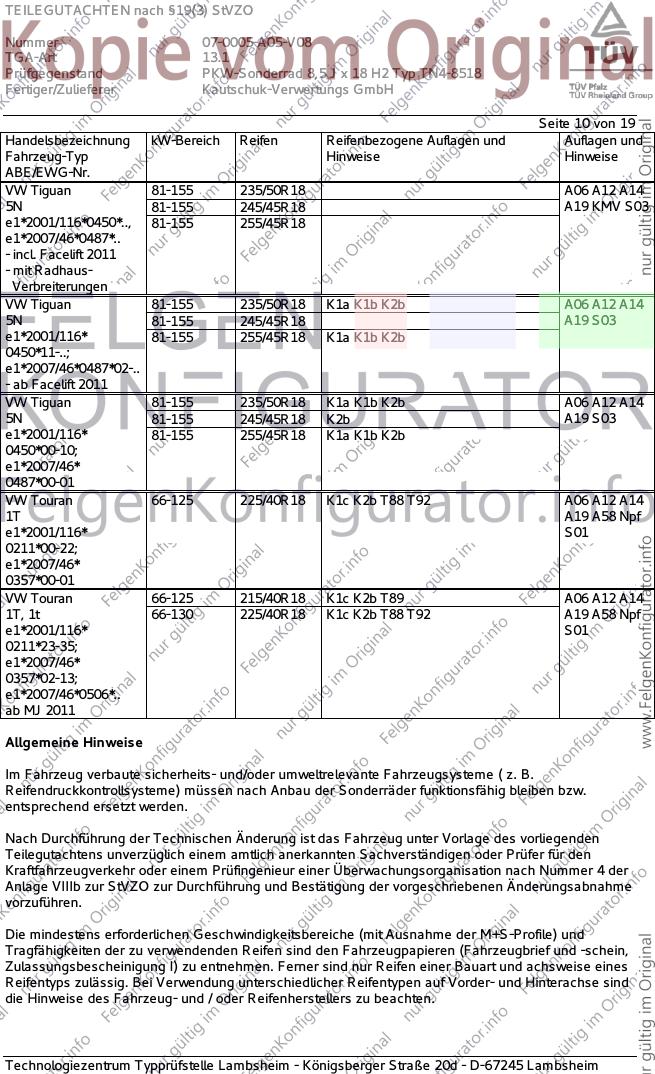

Seite 10 von 19
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Tiguan 81-155 235/50R18 A06 A12 A14
5N 81-155 245/45R18 A19 KMV S03
e1*2001/116*0450*.., 81-155 255/45R18
e1*2007/46*0487*..
- incl. Facelift 2011
- mit Radhaus-
Verbreiterungen
VW Tiguan 81-155 235/50R18 K1a K1b K2b A06 A12 A14
5N 81-155 245/45R18 A19 S03
e1*2001/116* 81-155 255/45R18 K1a K1b K2b
0450*11-..;
e1*2007/46*0487*02-..
- ab Facelift 2011
VW Tiguan 81-155 235/50R18 K1a K1b K2b A06 A12 A14
5N 81-155 245/45R18 K2b A19 S03
e1*2001/116* 81-155 255/45R18 K1a K1b K2b
0450*00-10;
e1*2007/46*
0487*00-01
VW Touran 66-125 225/40R18 K1c K2b T88 T92 A06 A12 A14
1T A19 A58 Npf
e1*2001/116* S01
0211*00-22;
e1*2007/46*
0357*00-01
VW Touran 66-125 215/40R18 K1c K2b T89 A06 A12 A14
1T, 1t 66-130 225/40R18 K1c K2b T88 T92 A19 A58 Npf
e1*2001/116* S01
0211*23-35;
e1*2007/46*
0357*02-13;
e1*2007/46*0506*..
ab MJ 2011
Allgemeine Hinweise
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme ( z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage des vorliegenden
Teilegutachtens unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der vorgeschriebenen Änderungsabnahme
vorzuführen.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 07-0005-A05-V08
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5 J x 18 H2 Typ TN4-8518
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH

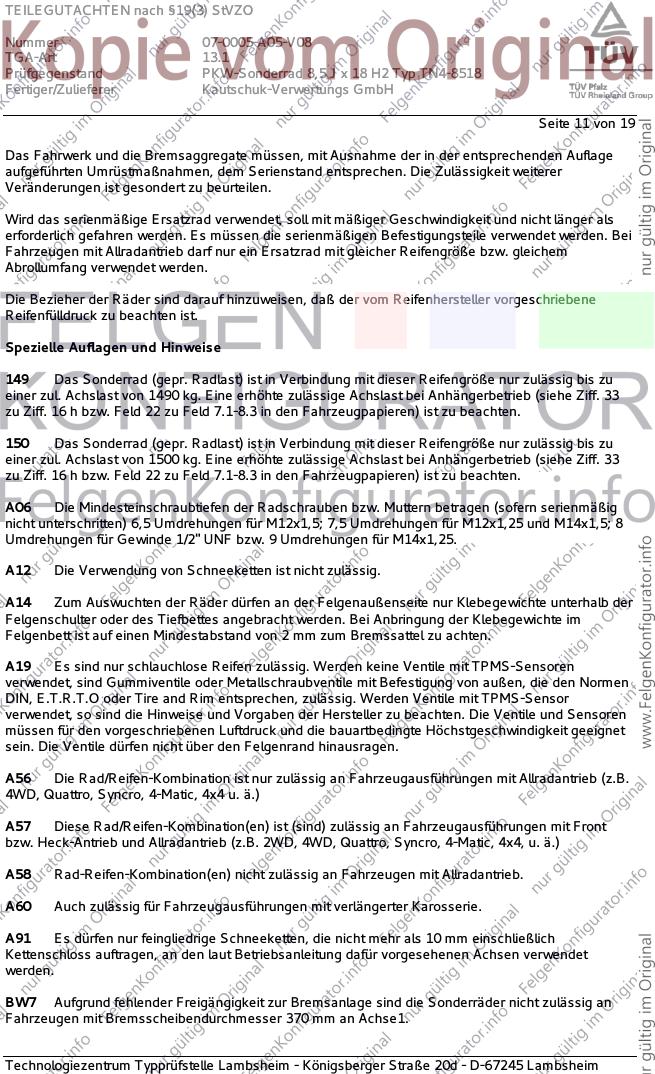

Seite 11 von 19
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, daß der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
149 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1490 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
150 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1500 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A06 Die Mindesteinschraubtiefen der Radschrauben bzw. Muttern betragen (sofern serienmäßig
nicht unterschritten) 6,5 Umdrehungen für M12x1,5; 7,5 Umdrehungen für M12x1,25 und M14x1,5; 8
Umdrehungen für Gewinde 1/2" UNF bzw. 9 Umdrehungen für M14x1,25.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A19 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Gummiventile oder Metallschraubventile mit Befestigung von außen, die den Normen
DIN, E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensor
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet
sein. Die Ventile dürfen nicht über den Felgenrand hinausragen.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A60 Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
BW7 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 370 mm an Achse1.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 07-0005-A05-V08
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5 J x 18 H2 Typ TN4-8518
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH

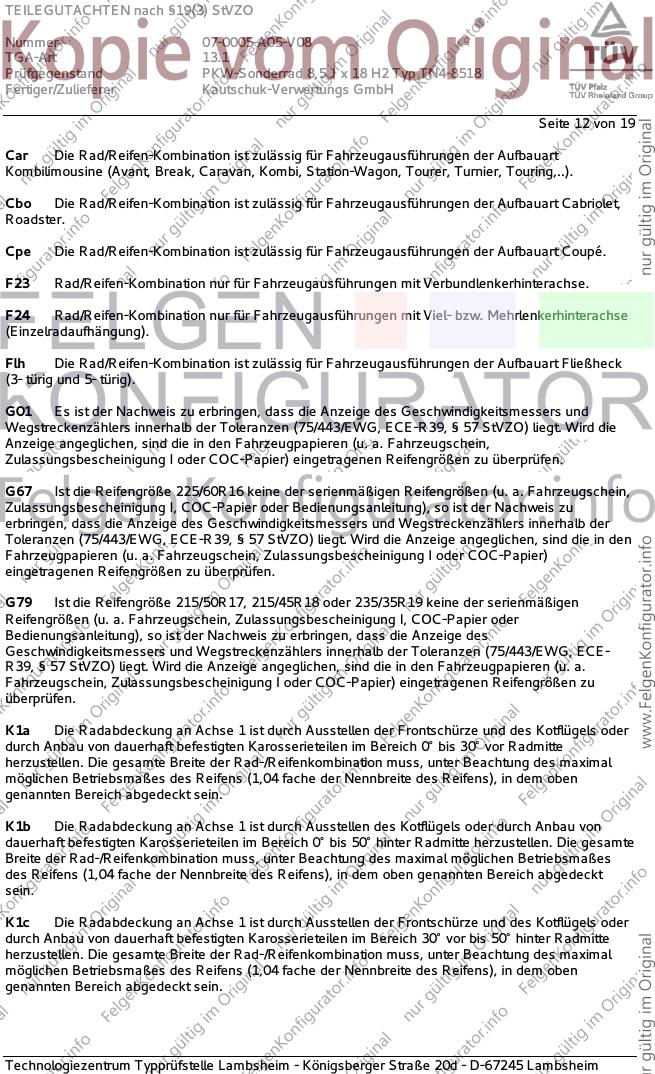

Seite 12 von 19
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3- türig und 5- türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G67 Ist die Reifengröße 225/60R16 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), so ist der Nachweis zu
erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der
Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
G79 Ist die Reifengröße 215/50R17, 215/45R18 oder 235/35R19 keine der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung), so ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 07-0005-A05-V08
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5 J x 18 H2 Typ TN4-8518
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH

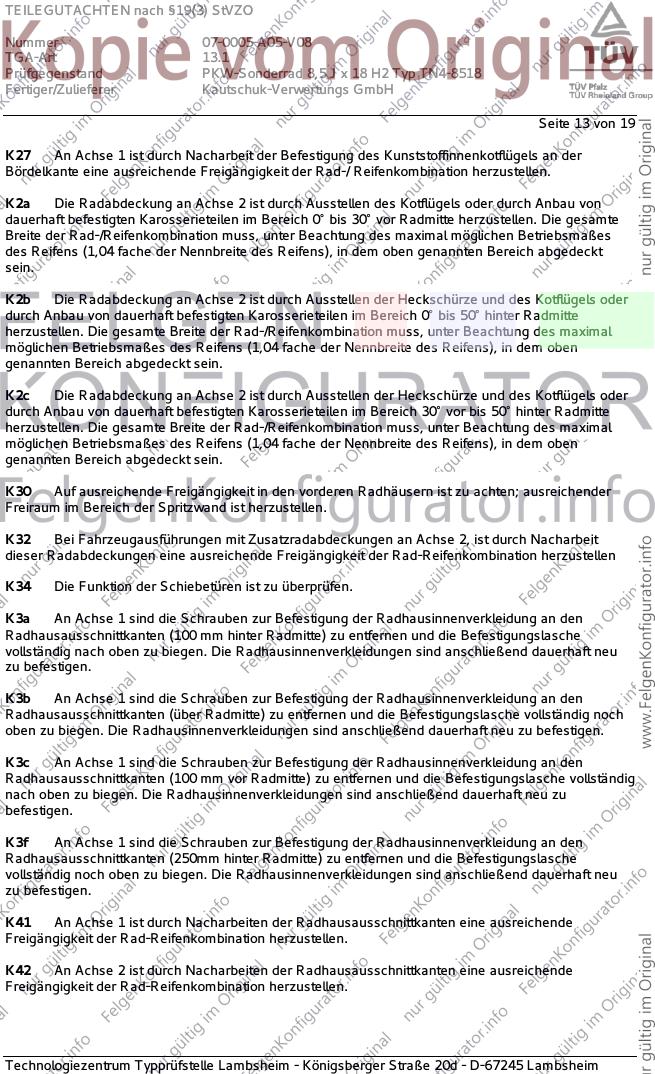

Seite 13 von 19
K27 An Achse 1 ist durch Nacharbeit der Befestigung des Kunststoffinnenkotflügels an der
Bördelkante eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K30 Auf ausreichende Freigängigkeit in den vorderen Radhäusern ist zu achten; ausreichender
Freiraum im Bereich der Spritzwand ist herzustellen.
K32 Bei Fahrzeugausführungen mit Zusatzradabdeckungen an Achse 2, ist durch Nacharbeit
dieser Radabdeckungen eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen
K34 Die Funktion der Schiebetüren ist zu überprüfen.
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm hinter Radmitte) zu entfernen und die Befestigungslasche
vollständig nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu
zu befestigen.
K3b An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (über Radmitte) zu entfernen und die Befestigungslasche vollständig noch
oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befestigen.
K3c An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm vor Radmitte) zu entfernen und die Befestigungslasche vollständig
nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu
befestigen.
K3f An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (250mm hinter Radmitte) zu entfernen und die Befestigungslasche
vollständig noch oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu
zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 07-0005-A05-V08
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5 J x 18 H2 Typ TN4-8518
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH
Seite 14 von 19
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4g An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Heckschürze auszuschneiden bzw. um 10 mm zu kürzen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K5c An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5i An Achse 1 sind die in das Radhaus ragenden Kanten der Frontschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6j An Achse 2 sind die Radhausausschnittkanten am Übergang zur Heckschürze vollständig
umzulegen.
K6w An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6y An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte vollständig auszuschneiden bzw. zu kürzen.
K7d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.

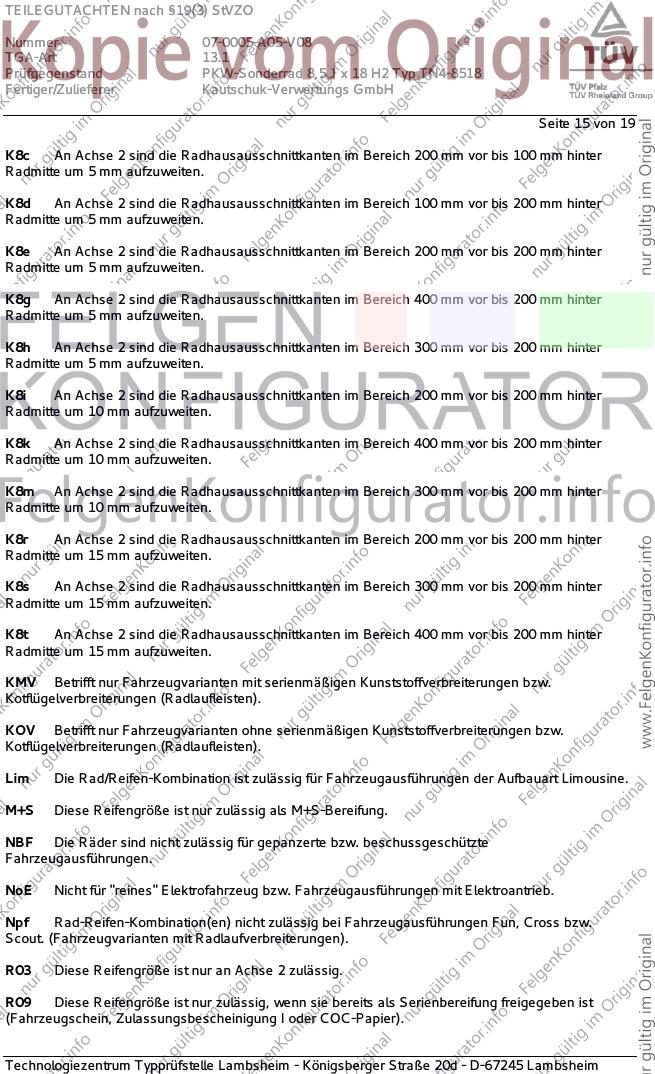

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 07-0005-A05-V08
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5 J x 18 H2 Typ TN4-8518
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH
Seite 15 von 19
K8c An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8g An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8i An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8k An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8r An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 15 mm aufzuweiten.
K8s An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 15 mm aufzuweiten.
K8t An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 15 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NBF Die Räder sind nicht zulässig für gepanzerte bzw. beschussgeschützte
Fahrzeugausführungen.
NoE Nicht für "reines" Elektrofahrzeug bzw. Fahrzeugausführungen mit Elektroantrieb.
Npf Rad-Reifen-Kombination(en) nicht zulässig bei Fahrzeugausführungen Fun, Cross bzw.
Scout. (Fahrzeugvarianten mit Radlaufverbreiterungen).
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).

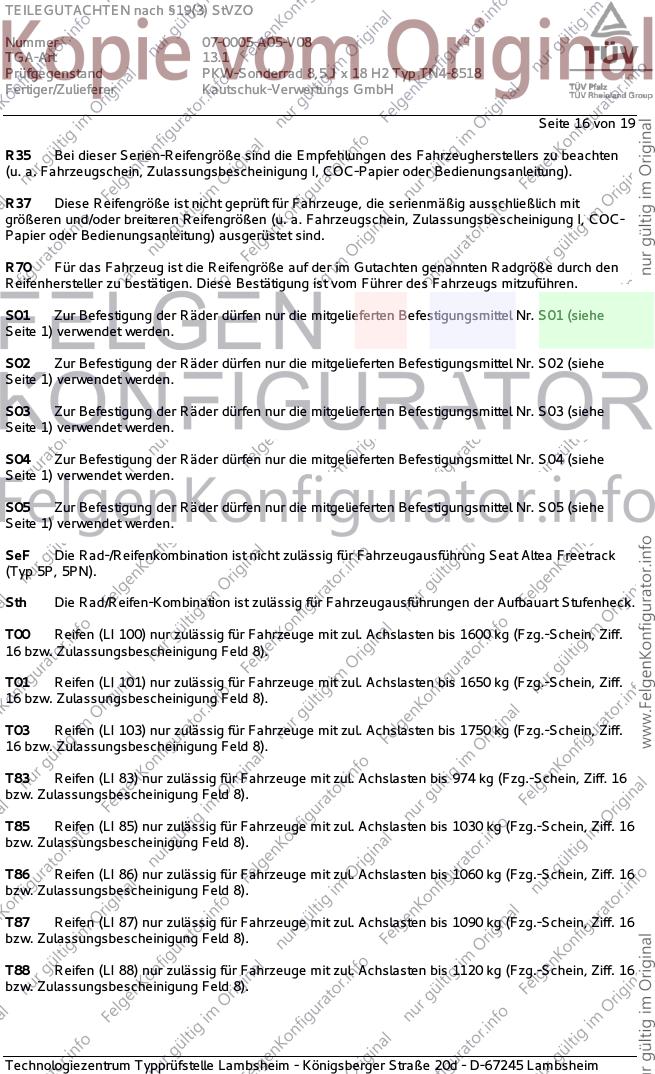

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 07-0005-A05-V08
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5 J x 18 H2 Typ TN4-8518
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH
Seite 16 von 19
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S01 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 (siehe
Seite 1) verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
SeF Die Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Seat Altea Freetrack
(Typ 5P, 5PN).
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T01 Reifen (LI 101) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1650 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T03 Reifen (LI 103) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1750 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).

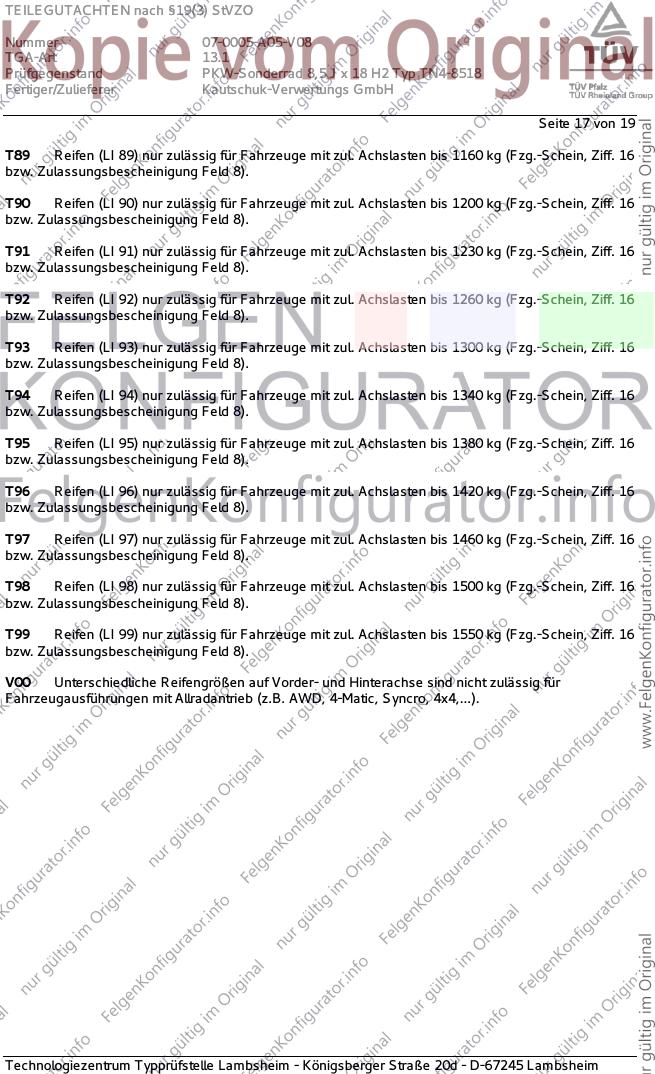

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 07-0005-A05-V08
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5 J x 18 H2 Typ TN4-8518
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH
Seite 17 von 19
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 07-0005-A05-V08
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5 J x 18 H2 Typ TN4-8518
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH
Seite 18 von 19
V18 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 205/40R18 225/35R18
Nr. 2 205/45R18 225/40R18
Nr. 3 215/40R18 245/35R18, 255/35R18
Nr. 4 215/45R18 235/40R18, 245/40R18
Nr. 5 225/40R18 245/35R18, 255/35R18, 265/35R18, 285/30R18, 295/30R18
Nr. 6 225/45R18 245/40R18, 255/40R18, 275/35R18, 285/35R18
Nr. 7 225/50R18 245/45R18, 255/45R18
Nr. 8 235/40R18 255/35R18, 265/35R18, 275/35R18, 315/30R18
Nr. 9 235/45R18 255/40R18, 265/40R18, 275/40R18, 295/35R18
Nr. 10 235/50R18 255/45R18, 285/40R18
Nr. 11 235/60R18 255/55R18, 285/50R18
Nr. 12 245/35R18 255/35R18
Nr. 13 245/40R18 255/40R18, 265/35R18, 275/35R18, 285/35R18
Nr. 14 245/45R18 265/40R18, 275/40R18, 285/40R18
Nr. 15 245/50R18 275/45R18
Nr. 16 255/40R18 285/35R18, 295/35R18
Nr. 17 255/45R18 275/40R18, 285/40R18
Nr. 18 255/50R18 285/45R18
Nr. 19 255/55R18 285/50R18
Nr. 20 265/35R18 295/30R18, 315/30R18
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
VoA Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung VW Passat Alltrack
(Typ 3C, 3c).
X27 Nicht zulässig bei Fahrzeugen (Audi A6 allroad, Typ 4B, 4F, 4F1) mit serienmäßigen
Reifengrößen 215/65R16, 215/55R17, 225/55R17 oder 245/45R18 (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
X28 Nur zulässig bei Fahrzeugen (Audi A6 Allroad, Typ 4B, 4F) mit serienmäßigen Reifengrößen
215/65R16, 215/55R17, 225/55R17 oder 245/45R18 (u. a. Fahrzeugschein, Zulassungsbescheinigung
I, COC-Papier oder Bedienungsanleitung).
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in Kuala Lumpur 01.12.06 durchgeführt. Die
Verwendungsprüfung fand am 23. Januar 2016 in Lambsheim statt.

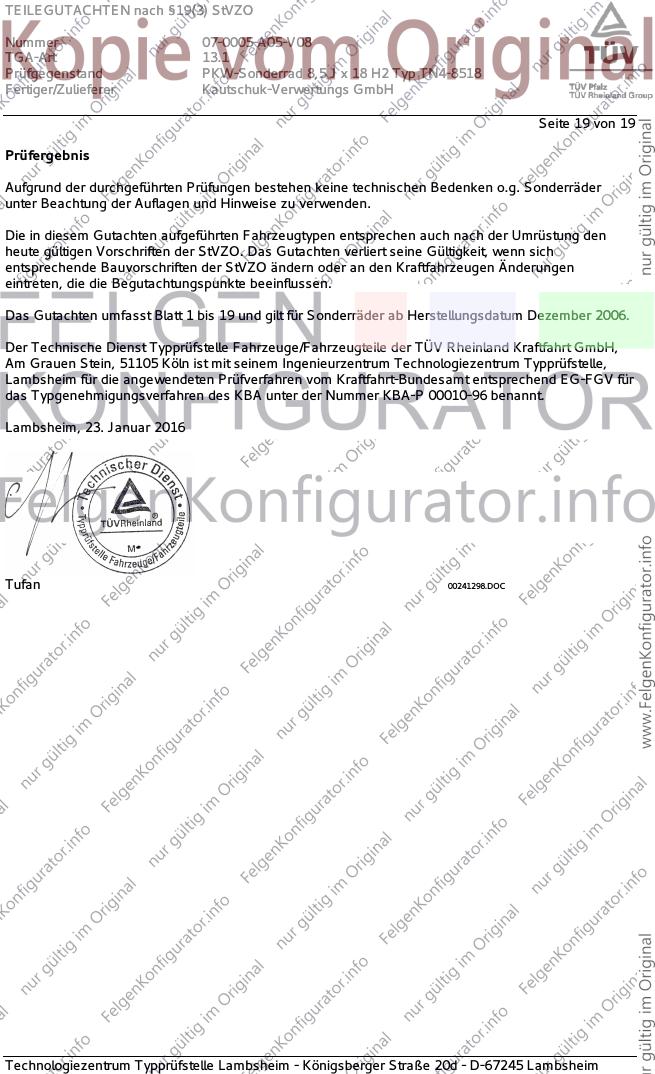

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 07-0005-A05-V08
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5 J x 18 H2 Typ TN4-8518
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH
Seite 19 von 19
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 19 und gilt für Sonderräder ab Herstellungsdatum Dezember 2006.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 23. Januar 2016
Tufan 00241298.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
