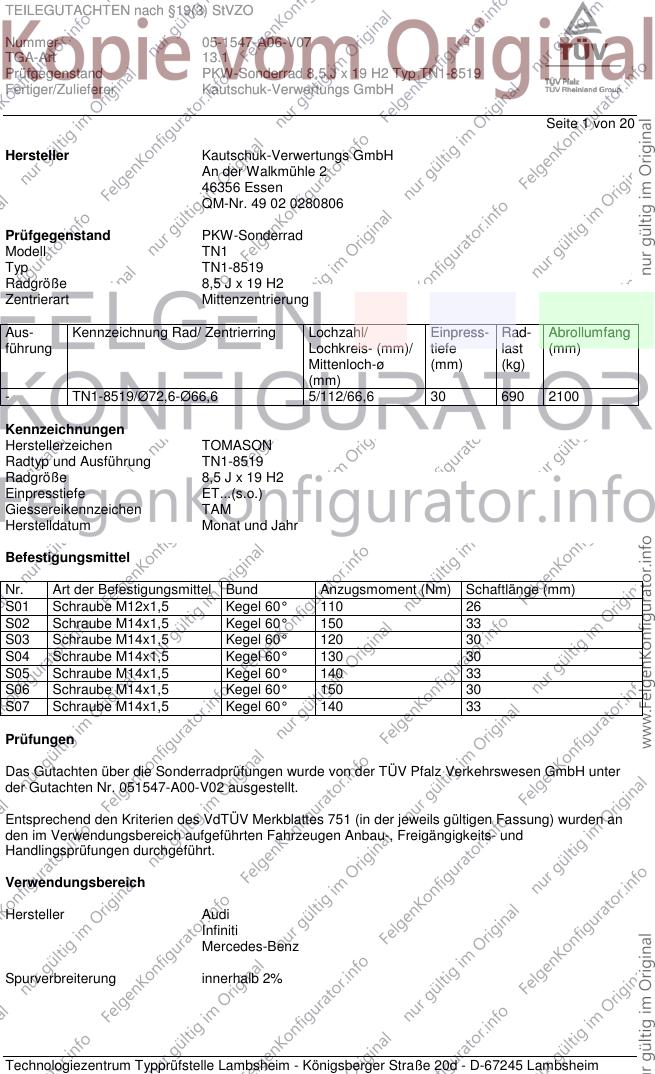

TEILEGUTACHTEN nach §19(3) StVZO
Nummer 05-1547-A06-V07
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5 J x 19 H2 Typ TN1-8519
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH
Seite 1 von 20
Hersteller Kautschuk-Verwertungs GmbH
An der Walkmühle 2
46356 Essen
QM-Nr. 49 02 0280806
Prüfgegenstand PKW-Sonderrad
Modell TN1
Typ TN1-8519
Radgröße 8,5 J x 19 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
- TN1-8519/Ø72,6-Ø66,6 5/112/66,6 30 690 2100
Kennzeichnungen
Herstellerzeichen TOMASON
Radtyp und Ausführung TN1-8519
Radgröße 8,5 J x 19 H2
Einpresstiefe ET...(s.o.)
Giessereikennzeichen TAM
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M12x1,5 Kegel 60° 110 26
S02 Schraube M14x1,5 Kegel 60° 150 33
S03 Schraube M14x1,5 Kegel 60° 120 30
S04 Schraube M14x1,5 Kegel 60° 130 30
S05 Schraube M14x1,5 Kegel 60° 140 33
S06 Schraube M14x1,5 Kegel 60° 150 30
S07 Schraube M14x1,5 Kegel 60° 140 33
Prüfungen
Das Gutachten über die Sonderradprüfungen wurde von der TÜV Pfalz Verkehrswesen GmbH unter
der Gutachten Nr. 051547-A00-V02 ausgestellt.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Infiniti
Mercedes-Benz
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

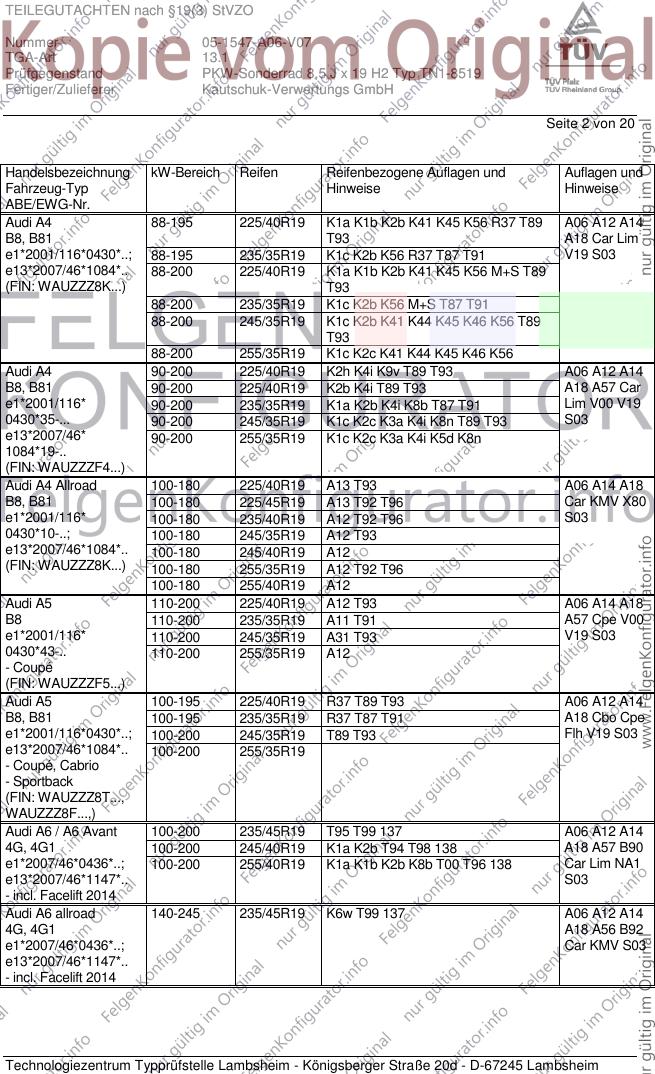

TEILEGUTACHTEN nach §19(3) StVZO
Nummer 05-1547-A06-V07
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5 J x 19 H2 Typ TN1-8519
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH
Seite 2 von 20
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A4 88-195 225/40R19 K1a K1b K2b K41 K45 K56 R37 T89 A06 A12 A14
B8, B81 T93 A18 Car Lim
e1*2001/116*0430*..; 88-195 235/35R19 K1c K2b K56 R37 T87 T91 V19 S03
e13*2007/46*1084*.. 88-200 225/40R19 K1a K1b K2b K41 K45 K56 M+S T89
(FIN: WAUZZZ8K...) T93
88-200 235/35R19 K1c K2b K56 M+S T87 T91
88-200 245/35R19 K1c K2b K41 K44 K45 K46 K56 T89
T93
88-200 255/35R19 K1c K2c K41 K44 K45 K46 K56
Audi A4 90-200 225/40R19 K2h K4i K9v T89 T93 A06 A12 A14
B8, B81 90-200 225/40R19 K2b K4i T89 T93 A18 A57 Car
e1*2001/116* 90-200 235/35R19 K1a K2b K4i K8b T87 T91 Lim V00 V19
0430*35-... 90-200 245/35R19 K1c K2c K3a K4i K8n T89 T93 S03
e13*2007/46* 90-200 255/35R19 K1c K2c K3a K4i K5d K8n
1084*19-..
(FIN: WAUZZZF4...)
Audi A4 Allroad 100-180 225/40R19 A13 T93 A06 A14 A18
B8, B81 100-180 225/45R19 A13 T92 T96 Car KMV X80
e1*2001/116* 100-180 235/40R19 A12 T92 T96 S03
0430*10-..; 100-180 245/35R19 A12 T93
e13*2007/46*1084*.. 100-180 245/40R19 A12
(FIN: WAUZZZ8K...) 100-180 255/35R19 A12 T92 T96
100-180 255/40R19 A12
Audi A5 110-200 225/40R19 A12 T93 A06 A14 A18
B8 110-200 235/35R19 A11 T91 A57 Cpe V00
e1*2001/116* 110-200 245/35R19 A31 T93 V19 S03
0430*43-.. 110-200 255/35R19 A12
- Coupé
(FIN: WAUZZZF5...)
Audi A5 100-195 225/40R19 R37 T89 T93 A06 A12 A14
B8, B81 100-195 235/35R19 R37 T87 T91 A18 Cbo Cpe
e1*2001/116*0430*..; 100-200 245/35R19 T89 T93 Flh V19 S03
e13*2007/46*1084*.. 100-200 255/35R19
- Coupé, Cabrio
- Sportback
(FIN: WAUZZZ8T...,
WAUZZZ8F...,)
Audi A6 / A6 Avant 100-200 235/45R19 T95 T99 137 A06 A12 A14
4G, 4G1 100-200 245/40R19 K1a K2b T94 T98 138 A18 A57 B90
e1*2007/46*0436*..; 100-200 255/40R19 K1a K1b K2b K8b T00 T96 138 Car Lim NA1
e13*2007/46*1147*.. S03
- incl. Facelift 2014
Audi A6 allroad 140-245 235/45R19 K6w T99 137 A06 A12 A14
4G, 4G1 A18 A56 B92
e1*2007/46*0436*..; Car KMV S03
e13*2007/46*1147*..
- incl. Facelift 2014
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

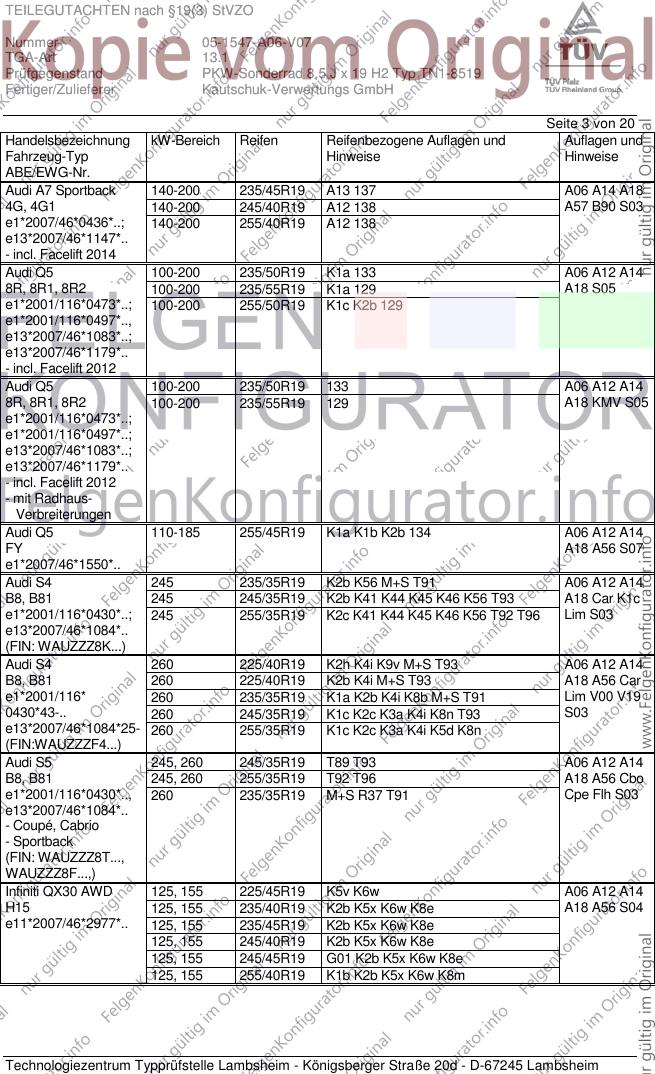

TEILEGUTACHTEN nach §19(3) StVZO
Nummer 05-1547-A06-V07
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5 J x 19 H2 Typ TN1-8519
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH
Seite 3 von 20
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A7 Sportback 140-200 235/45R19 A13 137 A06 A14 A18
4G, 4G1 140-200 245/40R19 A12 138 A57 B90 S03
e1*2007/46*0436*..; 140-200 255/40R19 A12 138
e13*2007/46*1147*..
- incl. Facelift 2014
Audi Q5 100-200 235/50R19 K1a 133 A06 A12 A14
8R, 8R1, 8R2 100-200 235/55R19 K1a 129 A18 S05
e1*2001/116*0473*..; 100-200 255/50R19 K1c K2b 129
e1*2001/116*0497*..,
e13*2007/46*1083*..;
e13*2007/46*1179*..
- incl. Facelift 2012
Audi Q5 100-200 235/50R19 133 A06 A12 A14
8R, 8R1, 8R2 100-200 235/55R19 129 A18 KMV S05
e1*2001/116*0473*..;
e1*2001/116*0497*..;
e13*2007/46*1083*..;
e13*2007/46*1179*..
- incl. Facelift 2012
- mit Radhaus-
Verbreiterungen
Audi Q5 110-185 255/45R19 K1a K1b K2b 134 A06 A12 A14
FY A18 A56 S07
e1*2007/46*1550*..
Audi S4 245 235/35R19 K2b K56 M+S T91 A06 A12 A14
B8, B81 245 245/35R19 K2b K41 K44 K45 K46 K56 T93 A18 Car K1c
e1*2001/116*0430*..; 245 255/35R19 K2c K41 K44 K45 K46 K56 T92 T96 Lim S03
e13*2007/46*1084*..
(FIN: WAUZZZ8K...)
Audi S4 260 225/40R19 K2h K4i K9v M+S T93 A06 A12 A14
B8, B81 260 225/40R19 K2b K4i M+S T93 A18 A56 Car
e1*2001/116* 260 235/35R19 K1a K2b K4i K8b M+S T91 Lim V00 V19
0430*43-.. 260 245/35R19 K1c K2c K3a K4i K8n T93 S03
e13*2007/46*1084*25- 260 255/35R19 K1c K2c K3a K4i K5d K8n
(FIN:WAUZZZF4...)
Audi S5 245, 260 245/35R19 T89 T93 A06 A12 A14
B8, B81 245, 260 255/35R19 T92 T96 A18 A56 Cbo
e1*2001/116*0430*.., 260 235/35R19 M+S R37 T91 Cpe Flh S03
e13*2007/46*1084*..
- Coupé, Cabrio
- Sportback
(FIN: WAUZZZ8T...,
WAUZZZ8F...,)
Infiniti QX30 AWD 125, 155 225/45R19 K5v K6w A06 A12 A14
H15 125, 155 235/40R19 K2b K5x K6w K8e A18 A56 S04
e11*2007/46*2977*.. 125, 155 235/45R19 K2b K5x K6w K8e
125, 155 245/40R19 K2b K5x K6w K8e
125, 155 245/45R19 G01 K2b K5x K6w K8e
125, 155 255/40R19 K1b K2b K5x K6w K8m
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 05-1547-A06-V07
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5 J x 19 H2 Typ TN1-8519
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH

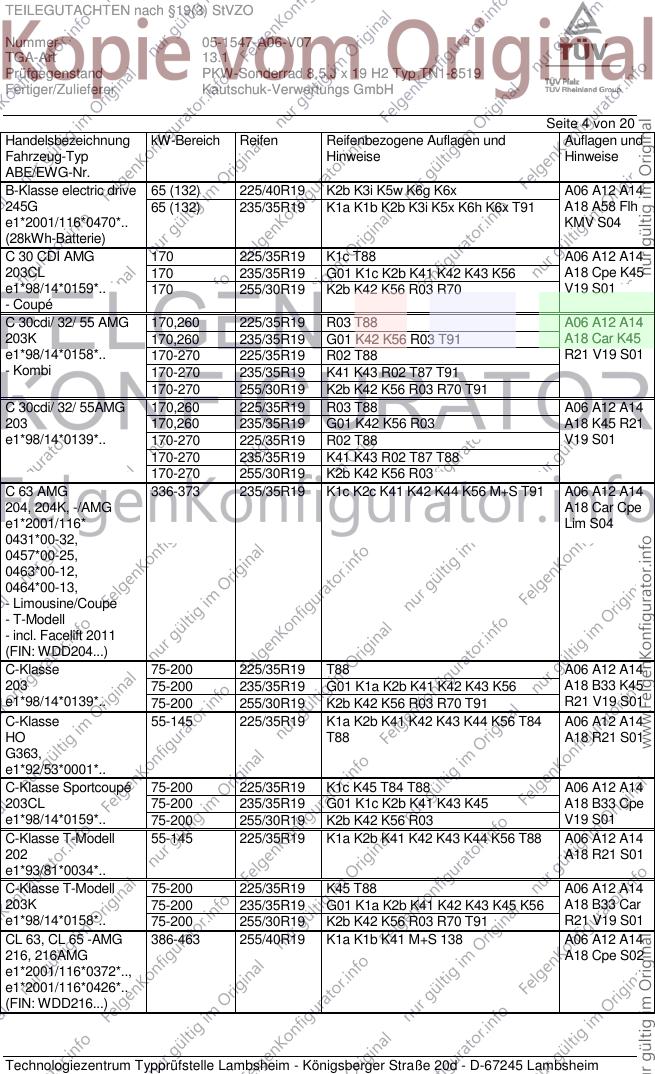

Seite 4 von 20
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
B-Klasse electric drive 65 (132) 225/40R19 K2b K3i K5w K6g K6x A06 A12 A14
245G 65 (132) 235/35R19 K1a K1b K2b K3i K5x K6h K6x T91 A18 A58 Flh
e1*2001/116*0470*.. KMV S04
(28kWh-Batterie)
C 30 CDI AMG 170 225/35R19 K1c T88 A06 A12 A14
203CL 170 235/35R19 G01 K1c K2b K41 K42 K43 K56 A18 Cpe K45
e1*98/14*0159*.. 170 255/30R19 K2b K42 K56 R03 R70 V19 S01
- Coupé
C 30cdi/ 32/ 55 AMG 170,260 225/35R19 R03 T88 A06 A12 A14
203K 170,260 235/35R19 G01 K42 K56 R03 T91 A18 Car K45
e1*98/14*0158*.. 170-270 225/35R19 R02 T88 R21 V19 S01
- Kombi 170-270 235/35R19 K41 K43 R02 T87 T91
170-270 255/30R19 K2b K42 K56 R03 R70 T91
C 30cdi/ 32/ 55AMG 170,260 225/35R19 R03 T88 A06 A12 A14
203 170,260 235/35R19 G01 K42 K56 R03 A18 K45 R21
e1*98/14*0139*.. 170-270 225/35R19 R02 T88 V19 S01
170-270 235/35R19 K41 K43 R02 T87 T88
170-270 255/30R19 K2b K42 K56 R03
C 63 AMG 336-373 235/35R19 K1c K2c K41 K42 K44 K56 M+S T91 A06 A12 A14
204, 204K, -/AMG A18 Car Cpe
e1*2001/116* Lim S04
0431*00-32,
0457*00-25,
0463*00-12,
0464*00-13,
- Limousine/Coupe
- T-Modell
- incl. Facelift 2011
(FIN: WDD204...)
C-Klasse 75-200 225/35R19 T88 A06 A12 A14
203 75-200 235/35R19 G01 K1a K2b K41 K42 K43 K56 A18 B33 K45
e1*98/14*0139*.. 75-200 255/30R19 K2b K42 K56 R03 R70 T91 R21 V19 S01
C-Klasse 55-145 225/35R19 K1a K2b K41 K42 K43 K44 K56 T84 A06 A12 A14
HO T88 A18 R21 S01
G363,
e1*92/53*0001*..
C-Klasse Sportcoupé 75-200 225/35R19 K1c K45 T84 T88 A06 A12 A14
203CL 75-200 235/35R19 G01 K1c K2b K41 K43 K45 A18 B33 Cpe
e1*98/14*0159*.. 75-200 255/30R19 K2b K42 K56 R03 V19 S01
C-Klasse T-Modell 55-145 225/35R19 K1a K2b K41 K42 K43 K44 K56 T88 A06 A12 A14
202 A18 R21 S01
e1*93/81*0034*..
C-Klasse T-Modell 75-200 225/35R19 K45 T88 A06 A12 A14
203K 75-200 235/35R19 G01 K1a K2b K41 K42 K43 K45 K56 A18 B33 Car
e1*98/14*0158*.. 75-200 255/30R19 K2b K42 K56 R03 R70 T91 R21 V19 S01
CL 63, CL 65 -AMG 386-463 255/40R19 K1a K1b K41 M+S 138 A06 A12 A14
216, 216AMG A18 Cpe S02
e1*2001/116*0372*..,
e1*2001/116*0426*..
(FIN: WDD216...)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 05-1547-A06-V07
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5 J x 19 H2 Typ TN1-8519
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH
Seite 5 von 20

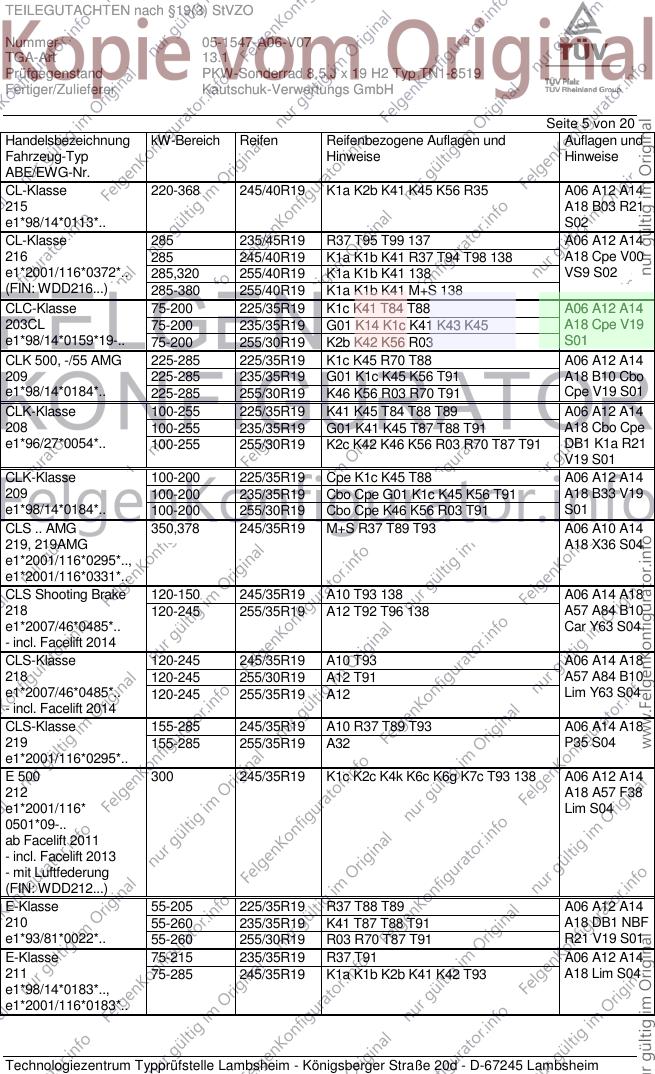

Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
CL-Klasse 220-368 245/40R19 K1a K2b K41 K45 K56 R35 A06 A12 A14
215 A18 B03 R21
e1*98/14*0113*.. S02
CL-Klasse 285 235/45R19 R37 T95 T99 137 A06 A12 A14
216 285 245/40R19 K1a K1b K41 R37 T94 T98 138 A18 Cpe V00
e1*2001/116*0372*.. 285,320 255/40R19 K1a K1b K41 138 VS9 S02
(FIN: WDD216...) 285-380 255/40R19 K1a K1b K41 M+S 138
CLC-Klasse 75-200 225/35R19 K1c K41 T84 T88 A06 A12 A14
203CL 75-200 235/35R19 G01 K14 K1c K41 K43 K45 A18 Cpe V19
e1*98/14*0159*19-.. 75-200 255/30R19 K2b K42 K56 R03 S01
CLK 500, -/55 AMG 225-285 225/35R19 K1c K45 R70 T88 A06 A12 A14
209 225-285 235/35R19 G01 K1c K45 K56 T91 A18 B10 Cbo
e1*98/14*0184*.. 225-285 255/30R19 K46 K56 R03 R70 T91 Cpe V19 S01
CLK-Klasse 100-255 225/35R19 K41 K45 T84 T88 T89 A06 A12 A14
208 100-255 235/35R19 G01 K41 K45 T87 T88 T91 A18 Cbo Cpe
e1*96/27*0054*.. 100-255 255/30R19 K2c K42 K46 K56 R03 R70 T87 T91 DB1 K1a R21
V19 S01
CLK-Klasse 100-200 225/35R19 Cpe K1c K45 T88 A06 A12 A14
209 100-200 235/35R19 Cbo Cpe G01 K1c K45 K56 T91 A18 B33 V19
e1*98/14*0184*.. 100-200 255/30R19 Cbo Cpe K46 K56 R03 T91 S01
CLS .. AMG 350,378 245/35R19 M+S R37 T89 T93 A06 A10 A14
219, 219AMG A18 X36 S04
e1*2001/116*0295*..,
e1*2001/116*0331*..
CLS Shooting Brake 120-150 245/35R19 A10 T93 138 A06 A14 A18
218 120-245 255/35R19 A12 T92 T96 138 A57 A84 B10
e1*2007/46*0485*.. Car Y63 S04
- incl. Facelift 2014
CLS-Klasse 120-245 245/35R19 A10 T93 A06 A14 A18
218 120-245 255/30R19 A12 T91 A57 A84 B10
e1*2007/46*0485*.. 120-245 255/35R19 A12 Lim Y63 S04
- incl. Facelift 2014
CLS-Klasse 155-285 245/35R19 A10 R37 T89 T93 A06 A14 A18
219 155-285 255/35R19 A32 P35 S04
e1*2001/116*0295*..
E 500 300 245/35R19 K1c K2c K4k K6c K6g K7c T93 138 A06 A12 A14
212 A18 A57 F38
e1*2001/116* Lim S04
0501*09-..
ab Facelift 2011
- incl. Facelift 2013
- mit Luftfederung
(FIN: WDD212...)
E-Klasse 55-205 225/35R19 R37 T88 T89 A06 A12 A14
210 55-260 235/35R19 K41 T87 T88 T91 A18 DB1 NBF
e1*93/81*0022*.. 55-260 255/30R19 R03 R70 T87 T91 R21 V19 S01
E-Klasse 75-215 235/35R19 R37 T91 A06 A12 A14
211 75-285 245/35R19 K1a K1b K2b K41 K42 T93 A18 Lim S04
e1*98/14*0183*..,
e1*2001/116*0183*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 05-1547-A06-V07
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5 J x 19 H2 Typ TN1-8519
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH
Seite 6 von 20

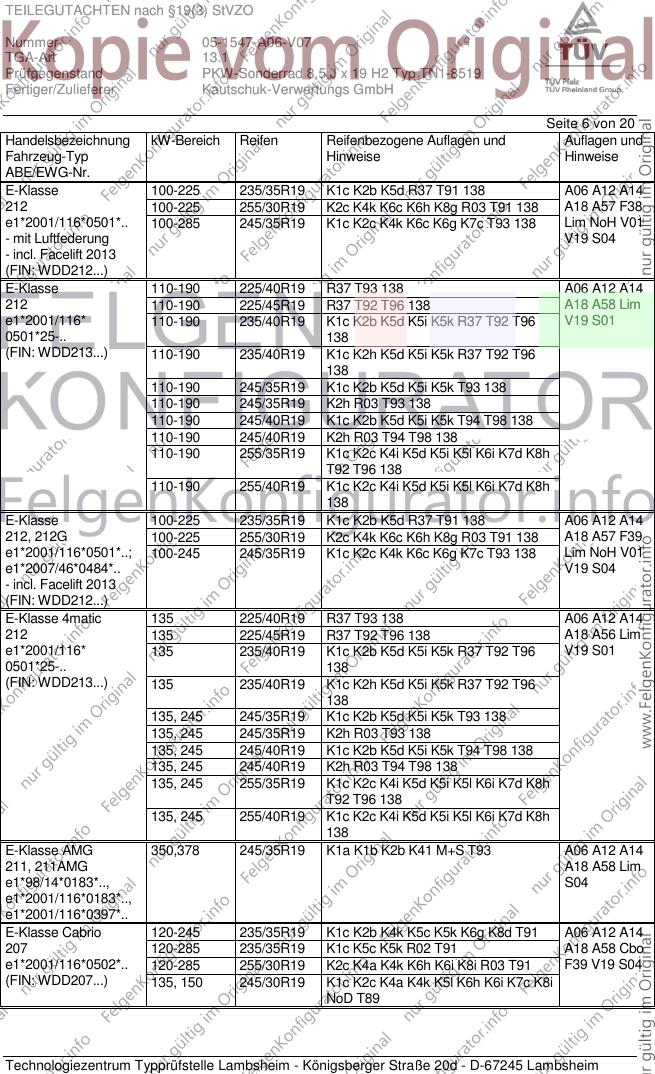

Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
E-Klasse 100-225 235/35R19 K1c K2b K5d R37 T91 138 A06 A12 A14
212 100-225 255/30R19 K2c K4k K6c K6h K8g R03 T91 138 A18 A57 F38
e1*2001/116*0501*.. 100-285 245/35R19 K1c K2c K4k K6c K6g K7c T93 138 Lim NoH V01
- mit Luftfederung V19 S04
- incl. Facelift 2013
(FIN: WDD212...)
E-Klasse 110-190 225/40R19 R37 T93 138 A06 A12 A14
212 110-190 225/45R19 R37 T92 T96 138 A18 A58 Lim
e1*2001/116* 110-190 235/40R19 K1c K2b K5d K5i K5k R37 T92 T96 V19 S01
0501*25-.. 138
(FIN: WDD213...) 110-190 235/40R19 K1c K2h K5d K5i K5k R37 T92 T96
138
110-190 245/35R19 K1c K2b K5d K5i K5k T93 138
110-190 245/35R19 K2h R03 T93 138
110-190 245/40R19 K1c K2b K5d K5i K5k T94 T98 138
110-190 245/40R19 K2h R03 T94 T98 138
110-190 255/35R19 K1c K2c K4i K5d K5i K5l K6i K7d K8h
T92 T96 138
110-190 255/40R19 K1c K2c K4i K5d K5i K5l K6i K7d K8h
138
E-Klasse 100-225 235/35R19 K1c K2b K5d R37 T91 138 A06 A12 A14
212, 212G 100-225 255/30R19 K2c K4k K6c K6h K8g R03 T91 138 A18 A57 F39
e1*2001/116*0501*..; 100-245 245/35R19 K1c K2c K4k K6c K6g K7c T93 138 Lim NoH V01
e1*2007/46*0484*.. V19 S04
- incl. Facelift 2013
(FIN: WDD212...)
E-Klasse 4matic 135 225/40R19 R37 T93 138 A06 A12 A14
212 135 225/45R19 R37 T92 T96 138 A18 A56 Lim
e1*2001/116* 135 235/40R19 K1c K2b K5d K5i K5k R37 T92 T96 V19 S01
0501*25-.. 138
(FIN: WDD213...) 135 235/40R19 K1c K2h K5d K5i K5k R37 T92 T96
138
135, 245 245/35R19 K1c K2b K5d K5i K5k T93 138
135, 245 245/35R19 K2h R03 T93 138
135, 245 245/40R19 K1c K2b K5d K5i K5k T94 T98 138
135, 245 245/40R19 K2h R03 T94 T98 138
135, 245 255/35R19 K1c K2c K4i K5d K5i K5l K6i K7d K8h
T92 T96 138
135, 245 255/40R19 K1c K2c K4i K5d K5i K5l K6i K7d K8h
138
E-Klasse AMG 350,378 245/35R19 K1a K1b K2b K41 M+S T93 A06 A12 A14
211, 211AMG A18 A58 Lim
e1*98/14*0183*.., S04
e1*2001/116*0183*..,
e1*2001/116*0397*..
E-Klasse Cabrio 120-245 235/35R19 K1c K2b K4k K5c K5k K6g K8d T91 A06 A12 A14
207 120-285 235/35R19 K1c K5c K5k R02 T91 A18 A58 Cbo
e1*2001/116*0502*.. 120-285 255/30R19 K2c K4a K4k K6h K6i K8i R03 T91 F39 V19 S04
(FIN: WDD207...) 135, 150 245/30R19 K1c K2c K4a K4k K5l K6h K6i K7c K8i
NoD T89
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 05-1547-A06-V07
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5 J x 19 H2 Typ TN1-8519
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH
Seite 7 von 20

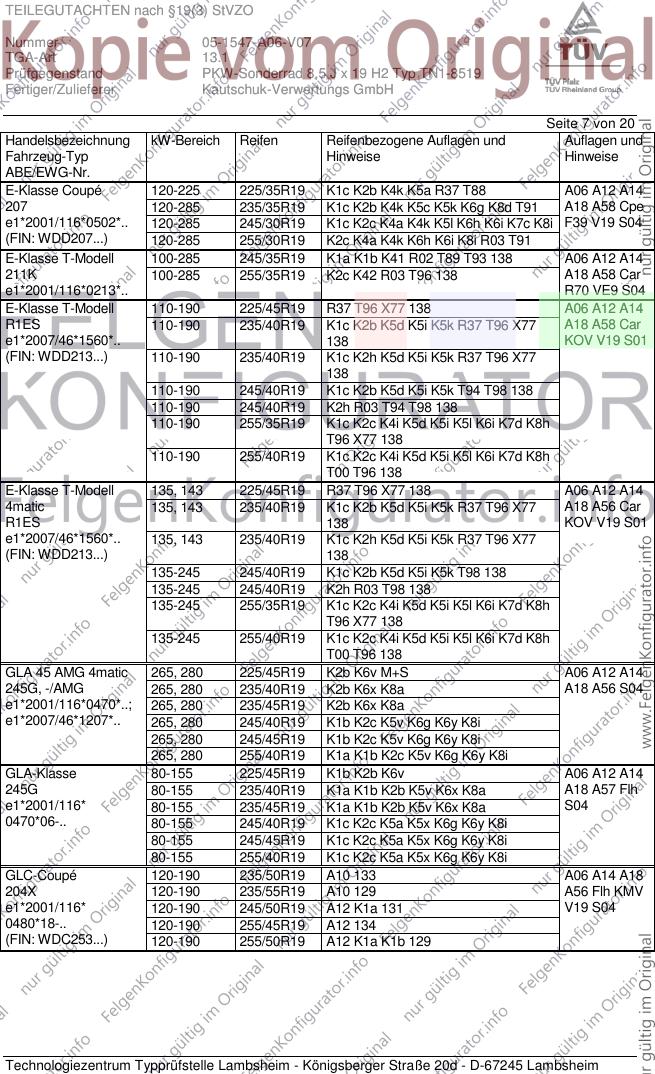

Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
E-Klasse Coupé 120-225 225/35R19 K1c K2b K4k K5a R37 T88 A06 A12 A14
207 120-285 235/35R19 K1c K2b K4k K5c K5k K6g K8d T91 A18 A58 Cpe
e1*2001/116*0502*.. 120-285 245/30R19 K1c K2c K4a K4k K5l K6h K6i K7c K8i F39 V19 S04
(FIN: WDD207...) 120-285 255/30R19 K2c K4a K4k K6h K6i K8i R03 T91
E-Klasse T-Modell 100-285 245/35R19 K1a K1b K41 R02 T89 T93 138 A06 A12 A14
211K 100-285 255/35R19 K2c K42 R03 T96 138 A18 A58 Car
e1*2001/116*0213*.. R70 VE9 S04
E-Klasse T-Modell 110-190 225/45R19 R37 T96 X77 138 A06 A12 A14
R1ES 110-190 235/40R19 K1c K2b K5d K5i K5k R37 T96 X77 A18 A58 Car
e1*2007/46*1560*.. 138 KOV V19 S01
(FIN: WDD213...) 110-190 235/40R19 K1c K2h K5d K5i K5k R37 T96 X77
138
110-190 245/40R19 K1c K2b K5d K5i K5k T94 T98 138
110-190 245/40R19 K2h R03 T94 T98 138
110-190 255/35R19 K1c K2c K4i K5d K5i K5l K6i K7d K8h
T96 X77 138
110-190 255/40R19 K1c K2c K4i K5d K5i K5l K6i K7d K8h
T00 T96 138
E-Klasse T-Modell 135, 143 225/45R19 R37 T96 X77 138 A06 A12 A14
4matic 135, 143 235/40R19 K1c K2b K5d K5i K5k R37 T96 X77 A18 A56 Car
R1ES 138 KOV V19 S01
e1*2007/46*1560*.. 135, 143 235/40R19 K1c K2h K5d K5i K5k R37 T96 X77
(FIN: WDD213...) 138
135-245 245/40R19 K1c K2b K5d K5i K5k T98 138
135-245 245/40R19 K2h R03 T98 138
135-245 255/35R19 K1c K2c K4i K5d K5i K5l K6i K7d K8h
T96 X77 138
135-245 255/40R19 K1c K2c K4i K5d K5i K5l K6i K7d K8h
T00 T96 138
GLA 45 AMG 4matic 265, 280 225/45R19 K2b K6v M+S A06 A12 A14
245G, -/AMG 265, 280 235/40R19 K2b K6x K8a A18 A56 S04
e1*2001/116*0470*..; 265, 280 235/45R19 K2b K6x K8a
e1*2007/46*1207*.. 265, 280 245/40R19 K1b K2c K5v K6g K6y K8i
265, 280 245/45R19 K1b K2c K5v K6g K6y K8i
265, 280 255/40R19 K1a K1b K2c K5v K6g K6y K8i
GLA-Klasse 80-155 225/45R19 K1b K2b K6v A06 A12 A14
245G 80-155 235/40R19 K1a K1b K2b K5v K6x K8a A18 A57 Flh
e1*2001/116* 80-155 235/45R19 K1a K1b K2b K5v K6x K8a S04
0470*06-.. 80-155 245/40R19 K1c K2c K5a K5x K6g K6y K8i
80-155 245/45R19 K1c K2c K5a K5x K6g K6y K8i
80-155 255/40R19 K1c K2c K5a K5x K6g K6y K8i
GLC-Coupé 120-190 235/50R19 A10 133 A06 A14 A18
204X 120-190 235/55R19 A10 129 A56 Flh KMV
e1*2001/116* 120-190 245/50R19 A12 K1a 131 V19 S04
0480*18-.. 120-190 255/45R19 A12 134
(FIN: WDC253...) 120-190 255/50R19 A12 K1a K1b 129
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 05-1547-A06-V07
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5 J x 19 H2 Typ TN1-8519
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH
Seite 8 von 20

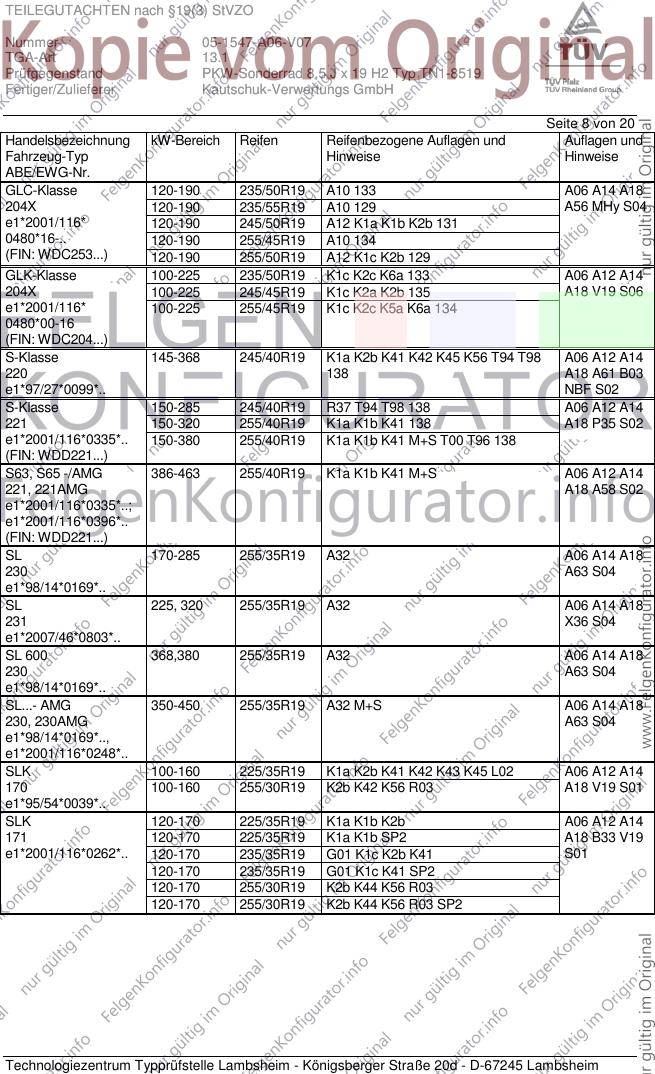

Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
GLC-Klasse 120-190 235/50R19 A10 133 A06 A14 A18
204X 120-190 235/55R19 A10 129 A56 MHy S04
e1*2001/116* 120-190 245/50R19 A12 K1a K1b K2b 131
0480*16-.. 120-190 255/45R19 A10 134
(FIN: WDC253...) 120-190 255/50R19 A12 K1c K2b 129
GLK-Klasse 100-225 235/50R19 K1c K2c K6a 133 A06 A12 A14
204X 100-225 245/45R19 K1c K2a K2b 135 A18 V19 S06
e1*2001/116* 100-225 255/45R19 K1c K2c K5a K6a 134
0480*00-16
(FIN: WDC204...)
S-Klasse 145-368 245/40R19 K1a K2b K41 K42 K45 K56 T94 T98 A06 A12 A14
220 138 A18 A61 B03
e1*97/27*0099*.. NBF S02
S-Klasse 150-285 245/40R19 R37 T94 T98 138 A06 A12 A14
221 150-320 255/40R19 K1a K1b K41 138 A18 P35 S02
e1*2001/116*0335*.. 150-380 255/40R19 K1a K1b K41 M+S T00 T96 138
(FIN: WDD221...)
S63, S65 -/AMG 386-463 255/40R19 K1a K1b K41 M+S A06 A12 A14
221, 221AMG A18 A58 S02
e1*2001/116*0335*..;
e1*2001/116*0396*..
(FIN: WDD221...)
SL 170-285 255/35R19 A32 A06 A14 A18
230 A63 S04
e1*98/14*0169*..
SL 225, 320 255/35R19 A32 A06 A14 A18
231 X36 S04
e1*2007/46*0803*..
SL 600 368,380 255/35R19 A32 A06 A14 A18
230 A63 S04
e1*98/14*0169*..
SL...- AMG 350-450 255/35R19 A32 M+S A06 A14 A18
230, 230AMG A63 S04
e1*98/14*0169*..,
e1*2001/116*0248*..
SLK 100-160 225/35R19 K1a K2b K41 K42 K43 K45 L02 A06 A12 A14
170 100-160 255/30R19 K2b K42 K56 R03 A18 V19 S01
e1*95/54*0039*..
SLK 120-170 225/35R19 K1a K1b K2b A06 A12 A14
171 120-170 225/35R19 K1a K1b SP2 A18 B33 V19
e1*2001/116*0262*.. 120-170 235/35R19 G01 K1c K2b K41 S01
120-170 235/35R19 G01 K1c K41 SP2
120-170 255/30R19 K2b K44 K56 R03
120-170 255/30R19 K2b K44 K56 R03 SP2
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 05-1547-A06-V07
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5 J x 19 H2 Typ TN1-8519
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH
Seite 9 von 20
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.

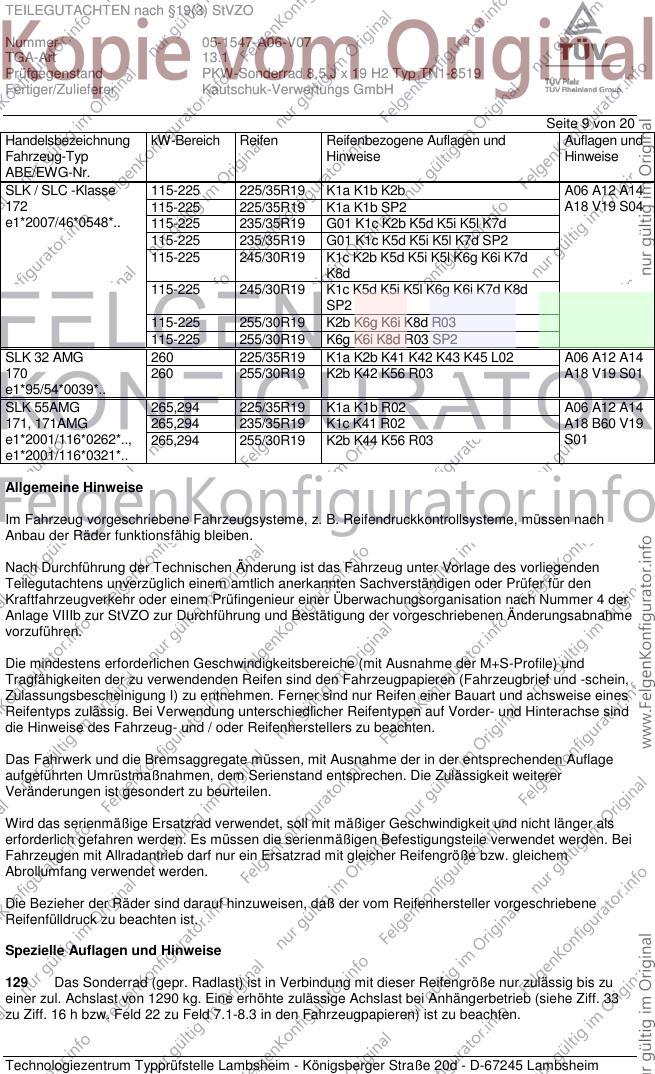

SLK / SLC -Klasse 115-225 225/35R19 K1a K1b K2b A06 A12 A14
172 115-225 225/35R19 K1a K1b SP2 A18 V19 S04
e1*2007/46*0548*.. 115-225 235/35R19 G01 K1c K2b K5d K5i K5l K7d
115-225 235/35R19 G01 K1c K5d K5i K5l K7d SP2
115-225 245/30R19 K1c K2b K5d K5i K5l K6g K6i K7d
K8d
115-225 245/30R19 K1c K5d K5i K5l K6g K6i K7d K8d
SP2
115-225 255/30R19 K2b K6g K6i K8d R03
115-225 255/30R19 K6g K6i K8d R03 SP2
SLK 32 AMG 260 225/35R19 K1a K2b K41 K42 K43 K45 L02 A06 A12 A14
170 260 255/30R19 K2b K42 K56 R03 A18 V19 S01
e1*95/54*0039*..
SLK 55AMG 265,294 225/35R19 K1a K1b R02 A06 A12 A14
171, 171AMG 265,294 235/35R19 K1c K41 R02 A18 B60 V19
e1*2001/116*0262*.., 265,294 255/30R19 K2b K44 K56 R03 S01
e1*2001/116*0321*..
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage des vorliegenden
Teilegutachtens unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der vorgeschriebenen Änderungsabnahme
vorzuführen.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, daß der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
129 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1290 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 05-1547-A06-V07
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5 J x 19 H2 Typ TN1-8519
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH
Seite 10 von 20

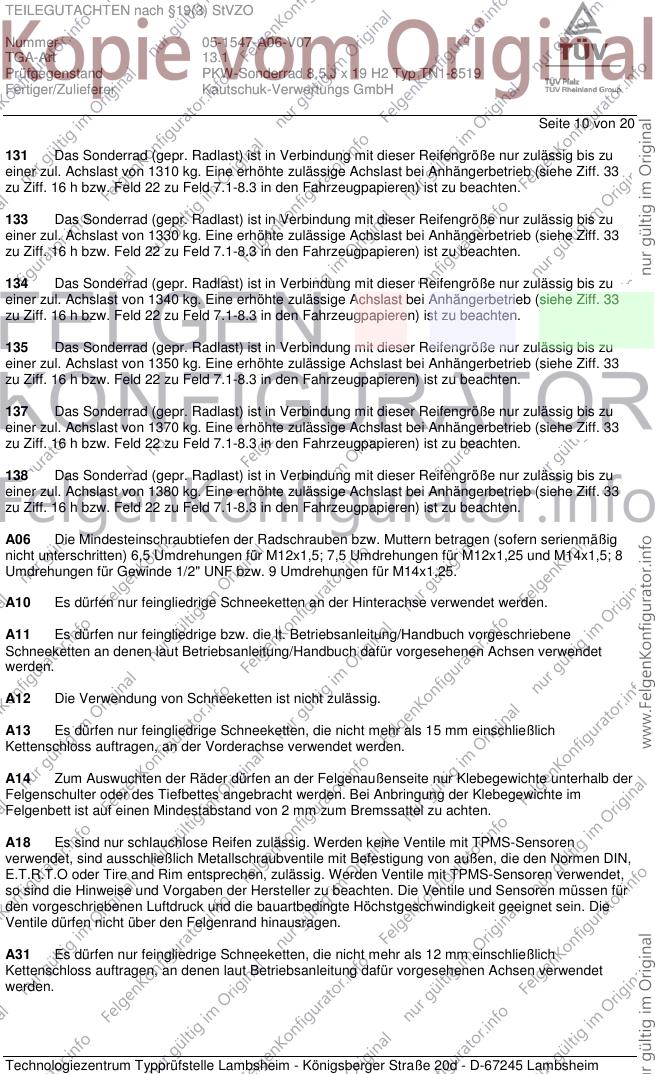

131 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1310 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
133 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1330 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
134 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1340 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
135 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1350 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
137 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1370 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
138 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1380 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A06 Die Mindesteinschraubtiefen der Radschrauben bzw. Muttern betragen (sofern serienmäßig
nicht unterschritten) 6,5 Umdrehungen für M12x1,5; 7,5 Umdrehungen für M12x1,25 und M14x1,5; 8
Umdrehungen für Gewinde 1/2" UNF bzw. 9 Umdrehungen für M14x1,25.
A10 Es dürfen nur feingliedrige Schneeketten an der Hinterachse verwendet werden.
A11 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebene
Schneeketten an denen laut Betriebsanleitung/Handbuch dafür vorgesehenen Achsen verwendet
werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A18 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind ausschließlich Metallschraubventile mit Befestigung von außen, die den Normen DIN,
E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensoren verwendet,
so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für
den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die
Ventile dürfen nicht über den Felgenrand hinausragen.
A31 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an denen laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 05-1547-A06-V07
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5 J x 19 H2 Typ TN1-8519
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH
Seite 11 von 20

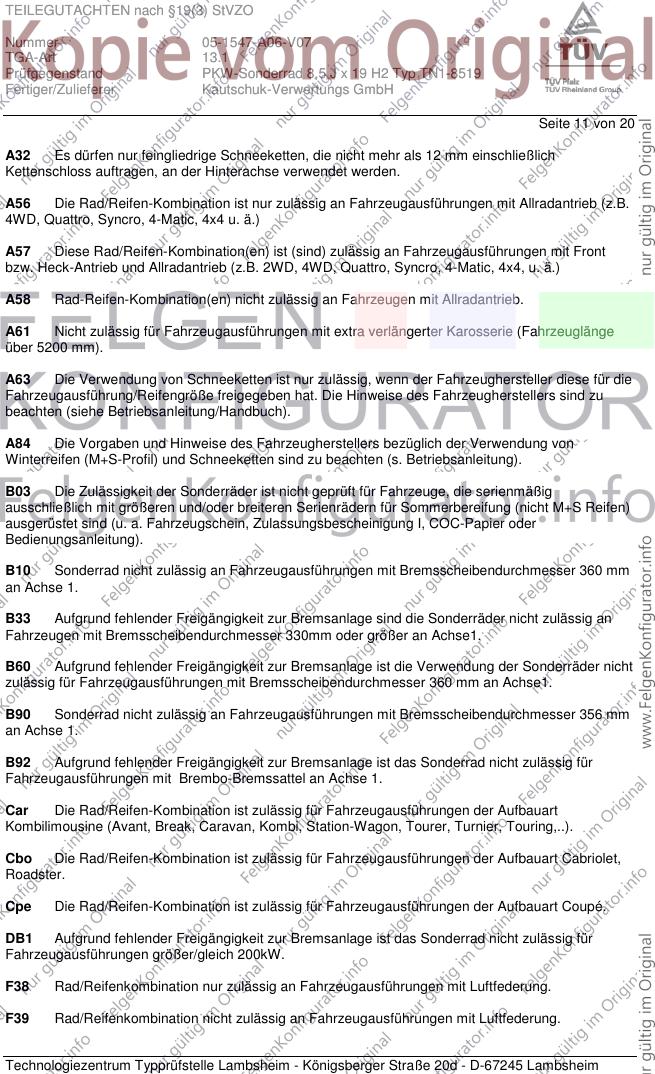

A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Hinterachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A61 Nicht zulässig für Fahrzeugausführungen mit extra verlängerter Karosserie (Fahrzeuglänge
über 5200 mm).
A63 Die Verwendung von Schneeketten ist nur zulässig, wenn der Fahrzeughersteller diese für die
Fahrzeugausführung/Reifengröße freigegeben hat. Die Hinweise des Fahrzeugherstellers sind zu
beachten (siehe Betriebsanleitung/Handbuch).
A84 Die Vorgaben und Hinweise des Fahrzeugherstellers bezüglich der Verwendung von
Winterreifen (M+S-Profil) und Schneeketten sind zu beachten (s. Betriebsanleitung).
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
B10 Sonderrad nicht zulässig an Fahrzeugausführungen mit Bremsscheibendurchmesser 360 mm
an Achse 1.
B33 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 330mm oder größer an Achse1.
B60 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung der Sonderräder nicht
zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 360 mm an Achse1.
B90 Sonderrad nicht zulässig an Fahrzeugausführungen mit Bremsscheibendurchmesser 356 mm
an Achse 1.
B92 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist das Sonderrad nicht zulässig für
Fahrzeugausführungen mit Brembo-Bremssattel an Achse 1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
DB1 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist das Sonderrad nicht zulässig für
Fahrzeugausführungen größer/gleich 200kW.
F38 Rad/Reifenkombination nur zulässig an Fahrzeugausführungen mit Luftfederung.
F39 Rad/Reifenkombination nicht zulässig an Fahrzeugausführungen mit Luftfederung.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 05-1547-A06-V07
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5 J x 19 H2 Typ TN1-8519
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH
Seite 12 von 20

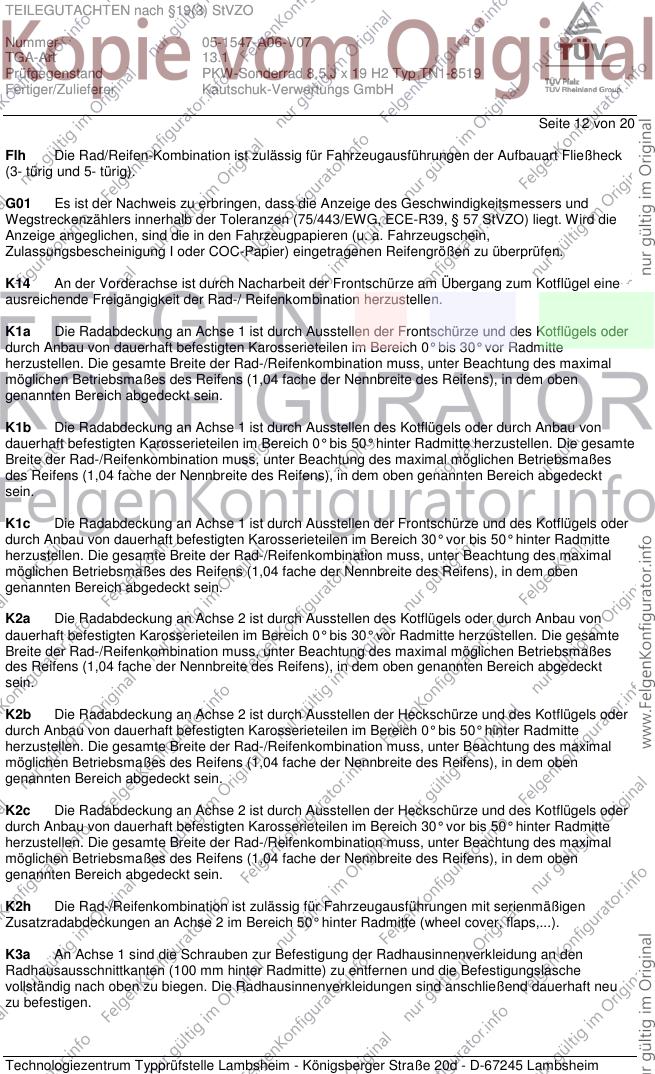

Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3- türig und 5- türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
K14 An der Vorderachse ist durch Nacharbeit der Frontschürze am Übergang zum Kotflügel eine
ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2h Die Rad-/Reifenkombination ist zulässig für Fahrzeugausführungen mit serienmäßigen
Zusatzradabdeckungen an Achse 2 im Bereich 50° hinter Radmitte (wheel cover, flaps,...).
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm hinter Radmitte) zu entfernen und die Befestigungslasche
vollständig nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu
zu befestigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 05-1547-A06-V07
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5 J x 19 H2 Typ TN1-8519
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH
Seite 13 von 20

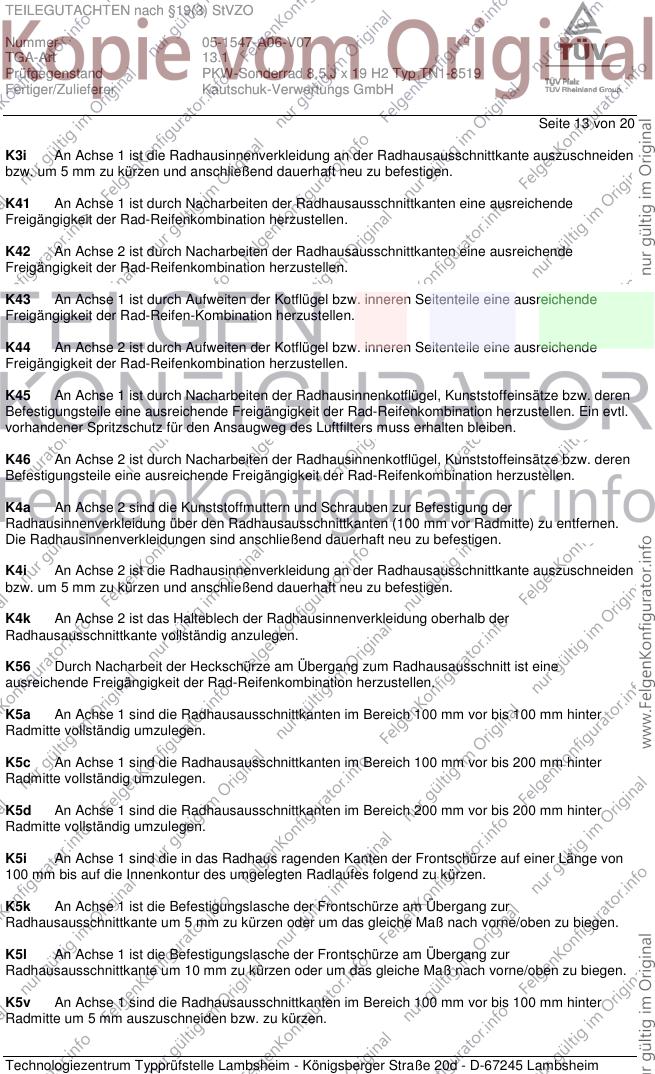

K3i An Achse 1 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K43 An Achse 1 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifen-Kombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4a An Achse 2 sind die Kunststoffmuttern und Schrauben zur Befestigung der
Radhausinnenverkleidung über den Radhausausschnittkanten (100 mm vor Radmitte) zu entfernen.
Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befestigen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K4k An Achse 2 ist das Halteblech der Radhausinnenverkleidung oberhalb der
Radhausausschnittkante vollständig anzulegen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K5c An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5i An Achse 1 sind die in das Radhaus ragenden Kanten der Frontschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K5k An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
K5l An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
K5v An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 05-1547-A06-V07
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5 J x 19 H2 Typ TN1-8519
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH
Seite 14 von 20

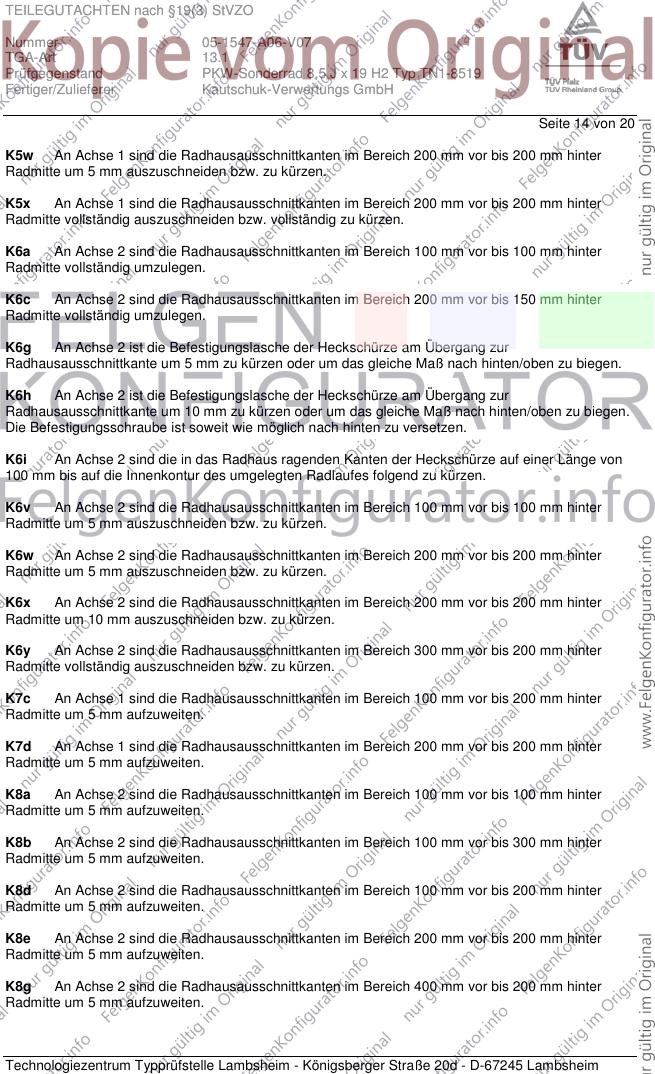

K5w An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K5x An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig auszuschneiden bzw. vollständig zu kürzen.
K6a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K6c An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6v An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6w An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6x An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm auszuschneiden bzw. zu kürzen.
K6y An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte vollständig auszuschneiden bzw. zu kürzen.
K7c An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K7d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8b An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 300 mm hinter
Radmitte um 5 mm aufzuweiten.
K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8g An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 05-1547-A06-V07
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5 J x 19 H2 Typ TN1-8519
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH
Seite 15 von 20

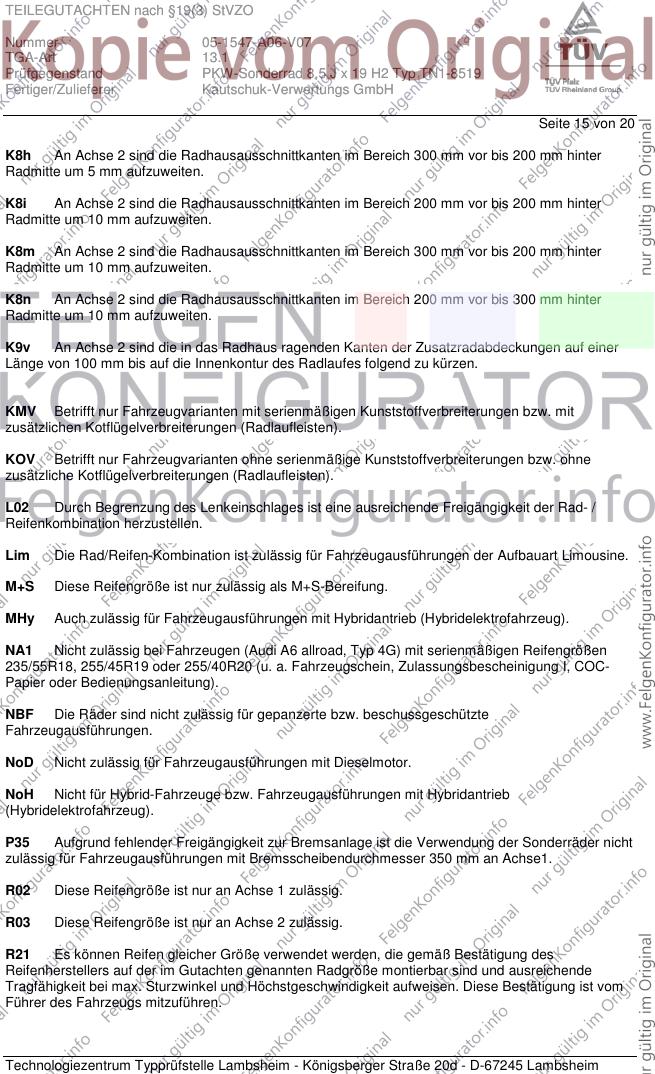

K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8i An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8n An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 300 mm hinter
Radmitte um 10 mm aufzuweiten.
K9v An Achse 2 sind die in das Radhaus ragenden Kanten der Zusatzradabdeckungen auf einer
Länge von 100 mm bis auf die Innenkontur des Radlaufes folgend zu kürzen.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne
zusätzliche Kotflügelverbreiterungen (Radlaufleisten).
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- /
Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
MHy Auch zulässig für Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug).
NA1 Nicht zulässig bei Fahrzeugen (Audi A6 allroad, Typ 4G) mit serienmäßigen Reifengrößen
235/55R18, 255/45R19 oder 255/40R20 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung).
NBF Die Räder sind nicht zulässig für gepanzerte bzw. beschussgeschützte
Fahrzeugausführungen.
NoD Nicht zulässig für Fahrzeugausführungen mit Dieselmotor.
NoH Nicht für Hybrid-Fahrzeuge bzw. Fahrzeugausführungen mit Hybridantrieb
(Hybridelektrofahrzeug).
P35 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung der Sonderräder nicht
zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 350 mm an Achse1.
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R21 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des
Reifenherstellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende
Tragfähigkeit bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen. Diese Bestätigung ist vom
Führer des Fahrzeugs mitzuführen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 05-1547-A06-V07
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5 J x 19 H2 Typ TN1-8519
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH
Seite 16 von 20

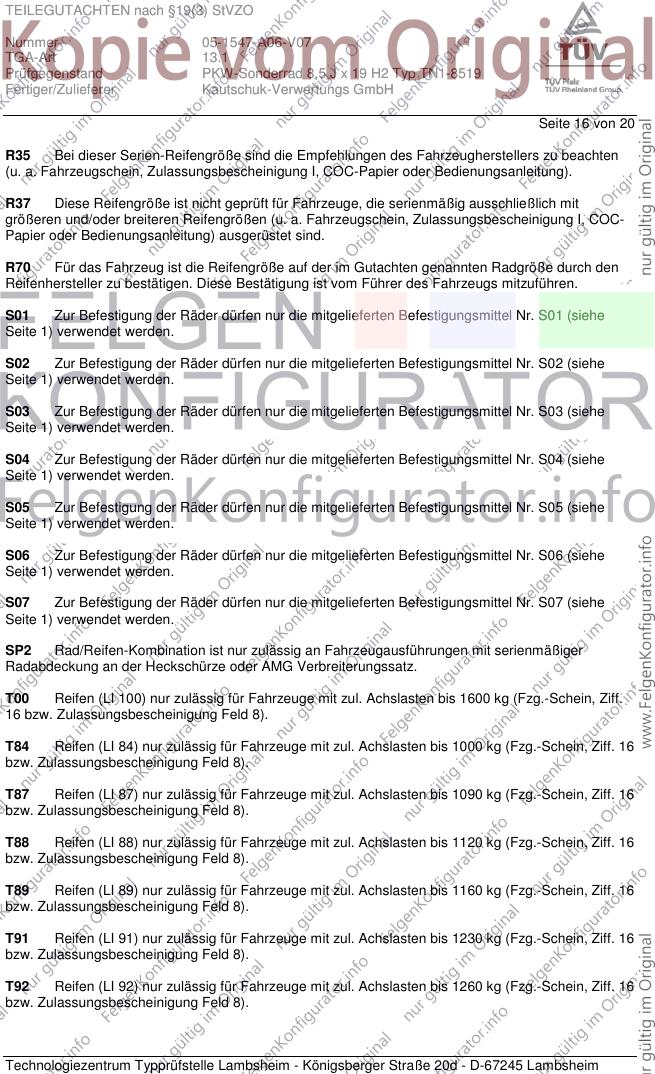

R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S01 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 (siehe
Seite 1) verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
S06 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06 (siehe
Seite 1) verwendet werden.
S07 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S07 (siehe
Seite 1) verwendet werden.
SP2 Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit serienmäßiger
Radabdeckung an der Heckschürze oder AMG Verbreiterungssatz.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 05-1547-A06-V07
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5 J x 19 H2 Typ TN1-8519
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH
Seite 17 von 20

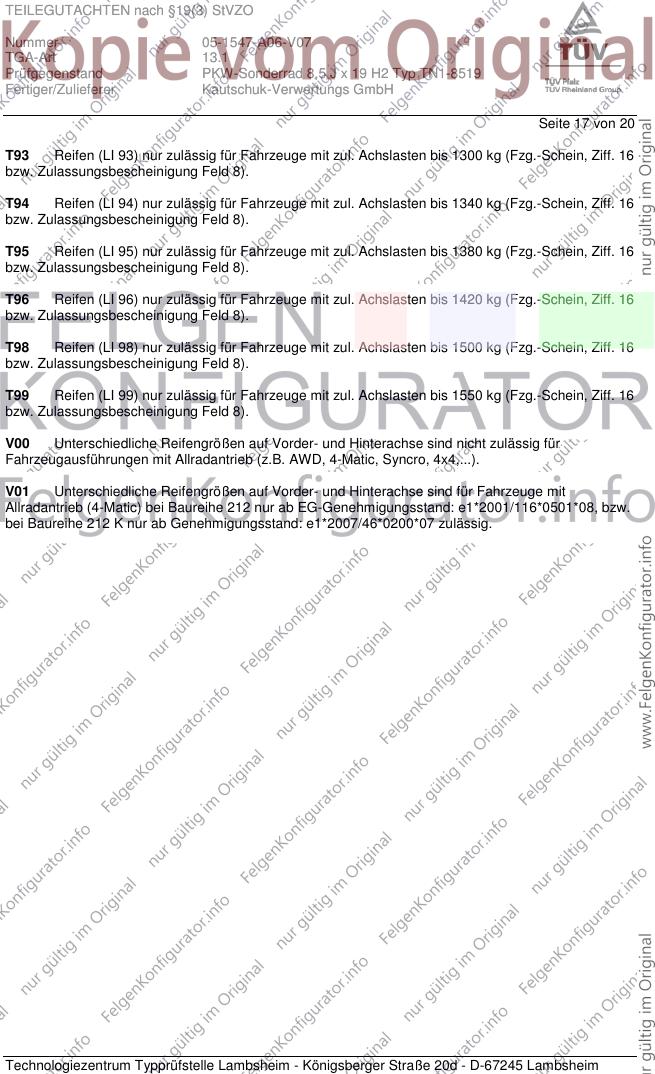

T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V01 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind für Fahrzeuge mit
Allradantrieb (4-Matic) bei Baureihe 212 nur ab EG-Genehmigungsstand: e1*2001/116*0501*08, bzw.
bei Baureihe 212 K nur ab Genehmigungsstand: e1*2007/46*0200*07 zulässig.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 05-1547-A06-V07
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5 J x 19 H2 Typ TN1-8519
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH
Seite 18 von 20

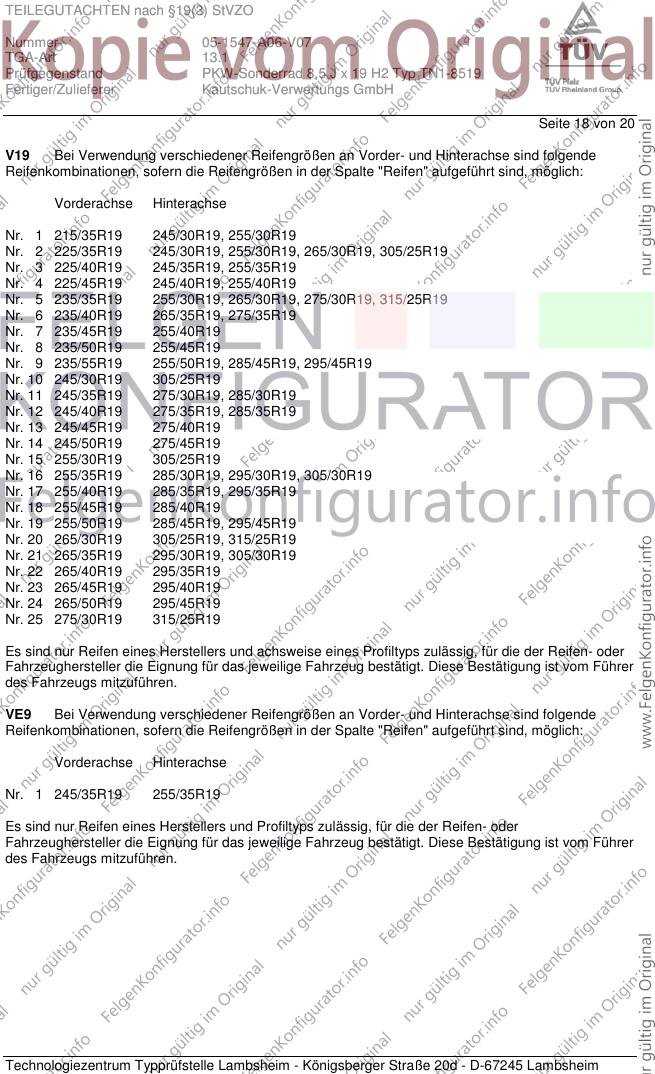

V19 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 215/35R19 245/30R19, 255/30R19
Nr. 2 225/35R19 245/30R19, 255/30R19, 265/30R19, 305/25R19
Nr. 3 225/40R19 245/35R19, 255/35R19
Nr. 4 225/45R19 245/40R19, 255/40R19
Nr. 5 235/35R19 255/30R19, 265/30R19, 275/30R19, 315/25R19
Nr. 6 235/40R19 265/35R19, 275/35R19
Nr. 7 235/45R19 255/40R19
Nr. 8 235/50R19 255/45R19
Nr. 9 235/55R19 255/50R19, 285/45R19, 295/45R19
Nr. 10 245/30R19 305/25R19
Nr. 11 245/35R19 275/30R19, 285/30R19
Nr. 12 245/40R19 275/35R19, 285/35R19
Nr. 13 245/45R19 275/40R19
Nr. 14 245/50R19 275/45R19
Nr. 15 255/30R19 305/25R19
Nr. 16 255/35R19 285/30R19, 295/30R19, 305/30R19
Nr. 17 255/40R19 285/35R19, 295/35R19
Nr. 18 255/45R19 285/40R19
Nr. 19 255/50R19 285/45R19, 295/45R19
Nr. 20 265/30R19 305/25R19, 315/25R19
Nr. 21 265/35R19 295/30R19, 305/30R19
Nr. 22 265/40R19 295/35R19
Nr. 23 265/45R19 295/40R19
Nr. 24 265/50R19 295/45R19
Nr. 25 275/30R19 315/25R19
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
VE9 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 245/35R19 255/35R19
Es sind nur Reifen eines Herstellers und Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 05-1547-A06-V07
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5 J x 19 H2 Typ TN1-8519
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH
Seite 19 von 20

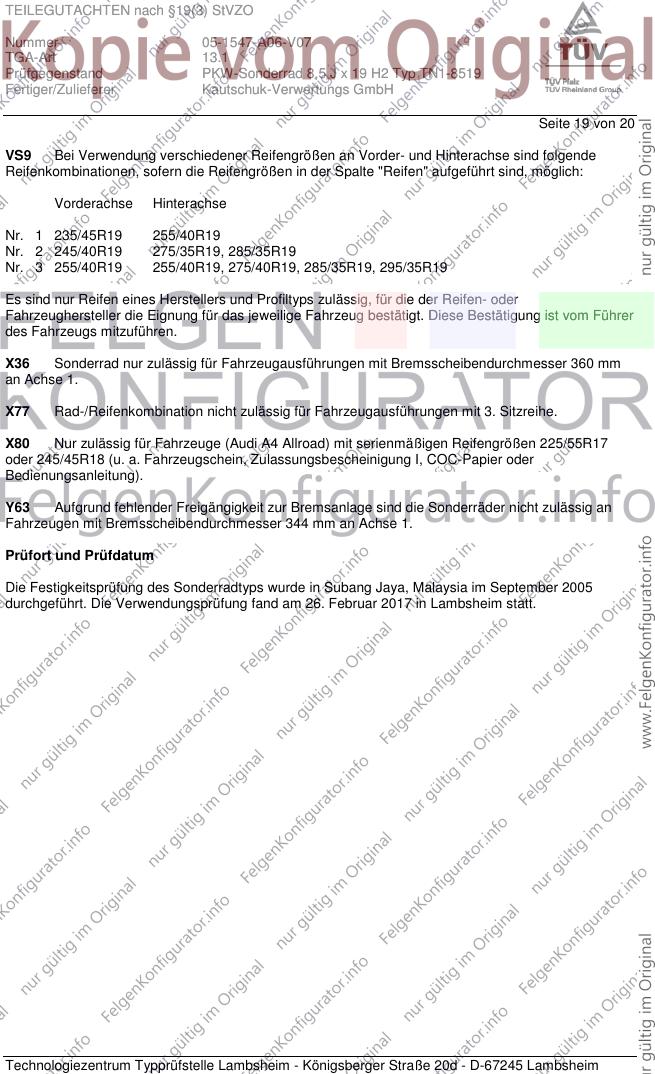

VS9 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 235/45R19 255/40R19
Nr. 2 245/40R19 275/35R19, 285/35R19
Nr. 3 255/40R19 255/40R19, 275/40R19, 285/35R19, 295/35R19
Es sind nur Reifen eines Herstellers und Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
X36 Sonderrad nur zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 360 mm
an Achse 1.
X77 Rad-/Reifenkombination nicht zulässig für Fahrzeugausführungen mit 3. Sitzreihe.
X80 Nur zulässig für Fahrzeuge (Audi A4 Allroad) mit serienmäßigen Reifengrößen 225/55R17
oder 245/45R18 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Y63 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 344 mm an Achse 1.
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in Subang Jaya, Malaysia im September 2005
durchgeführt. Die Verwendungsprüfung fand am 26. Februar 2017 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 05-1547-A06-V07
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5 J x 19 H2 Typ TN1-8519
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH
Seite 20 von 20

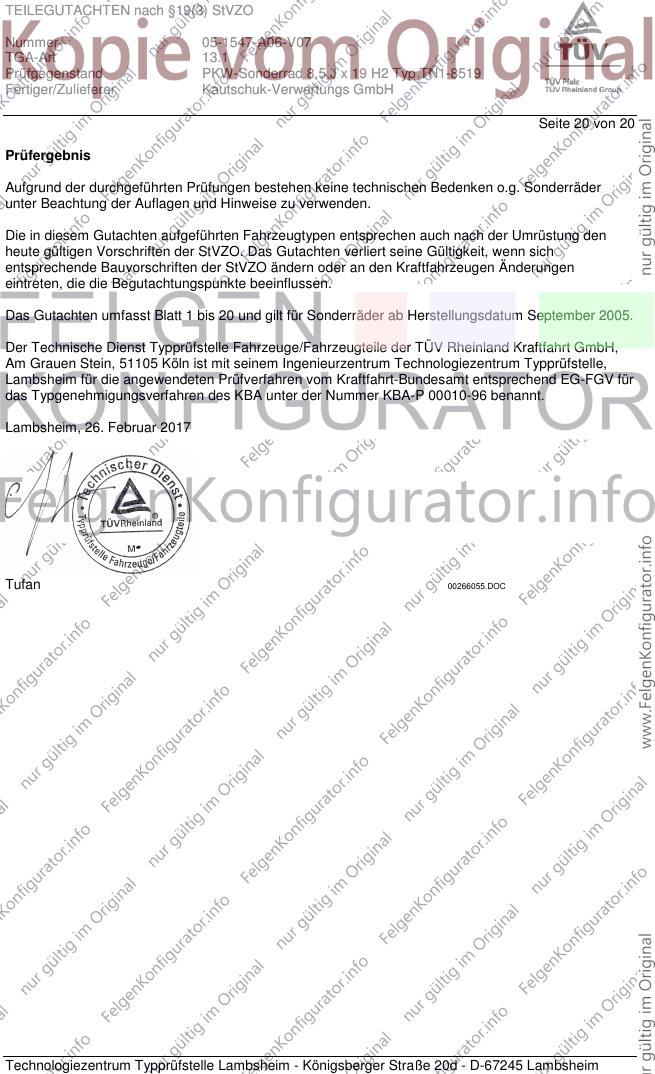

Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 20 und gilt für Sonderräder ab Herstellungsdatum September 2005.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 26. Februar 2017
Tufan 00266055.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
