TEILEGUTACHTEN nach §19(3) StVZO
Nummer 05-1547-A11-V06
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5 J x 19 H2 Typ TN1-8519
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH
Seite 1 von 16
Hersteller Kautschuk-Verwertungs GmbH
An der Walkmühle 2
46356 Essen
QM-Nr. 49 02 0280806
Prüfgegenstand PKW-Sonderrad
Modell TN1
Typ TN1-8519
Radgröße 8,5 J x 19 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
- TN1-8519/Ø72,6-Ø66,6 5/112/66,6 40 690 2100
Kennzeichnungen
Herstellerzeichen TOMASON
Radtyp und Ausführung TN1-8519
Radgröße 8,5 J x 19 H2
Einpresstiefe ET...(s.o.)
Giessereikennzeichen TAM
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M14x1,5 Kegel 60° 130 30
S02 Schraube M14x1,5 Kegel 60° 150 33
S03 Schraube M14x1,5 Kegel 60° 120 30
S04 Schraube M14x1,5 Kegel 60° 160 33
S05 Schraube M14x1,5 Kegel 60° 140 33
S06 Schraube M14x1,5 Kegel 60° 150 30
Prüfungen
Das Gutachten über die Sonderradprüfungen wurde von der TÜV Pfalz Verkehrswesen GmbH unter
der Gutachten Nr. 051547-A00-V02 ausgestellt.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Infiniti
Mercedes-Benz
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 05-1547-A11-V06
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5 J x 19 H2 Typ TN1-8519
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH
Seite 2 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A4 88-195 225/40R19 R37 T89 T93 A06 A12 A14
B8, B81 88-195 235/35R19 R37 T87 T91 A18 A57 Car
e1*2001/116* 88-200 225/40R19 M+S T89 T93 Lim V19 S03
0430*00-41; 88-200 235/35R19 M+S T87 T91
e13*2007/46*1084*.. 88-200 245/35R19 T89 T93
(FIN: WAUZZZ8K...) 88-200 255/35R19 K1a K1b K2b K56
Audi A4 90-200 225/40R19 T89 T93 A06 A12 A14
B8, B81 90-200 235/35R19 T87 T91 A18 A57 Car
e1*2001/116* 90-200 245/35R19 T89 T93 Lim Po1 V00
0430*35-... 90-200 255/35R19 K2h K4i K9v V19 S03
e13*2007/46* 90-200 255/35R19 K2b K4i
1084*19-..
(FIN: WAUZZZF4...)
Audi A6 / A6 Avant 100-245 235/45R19 T95 T99 137 A06 A12 A14
4G, 4G1 100-245 245/40R19 T94 T98 138 A18 A57 A8b
e1*2007/46*0436*..; 100-245 255/40R19 T00 T96 138 B90 Car Lim
e13*2007/46*1147*.. NA1 S03
- incl. Facelift 2014
Audi A6 / A6 Avant 150-210 225/45R19 A91 T96 138 A06 A14 A18
F2 150-210 235/45R19 A91 T95 T99 137 A57 Car L06
e1*2007/46*1801*..; 150-210 235/50R19 A12 133 Lim MHy P35
150-250 245/45R19 A12 135 Po1 S03
150-250 255/40R19 A12 T96 138
150-250 255/45R19 A12 134
Audi Q5 100-200 235/50R19 133 A06 A12 A14
8R, 8R1, 8R2 100-200 235/55R19 129 A18 A8b B92
e1*2001/116*0473*..; S05
e1*2001/116*0497*..,
e13*2007/46*1083*..;
e13*2007/46*1179*..
- incl. Facelift 2012
Audi Q5 100-200 235/50R19 133 A06 A12 A14
8R, 8R1, 8R2 100-200 235/55R19 129 A18 A8b B92
e1*2001/116*0473*..; KMV S05
e1*2001/116*0497*..;
e13*2007/46*1083*..;
e13*2007/46*1179*..
- incl. Facelift 2012
- mit Radhaus-
Verbreiterungen
Audi S4 245 235/35R19 M+S T91 A06 A12 A14
B8, B81 245 245/35R19 T93 A18 Car Lim
e1*2001/116*0430*..; 245 255/35R19 K1a K1b K2b K56 T92 T96 S03
e13*2007/46*1084*..
(FIN: WAUZZZ8K...)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 05-1547-A11-V06
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5 J x 19 H2 Typ TN1-8519
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH
Seite 3 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Infiniti QX30 AWD 125, 155 225/45R19 A06 A12 A14
H15 125, 155 235/40R19 A18 A56 S01
e11*2007/46*2977*.. 125, 155 235/45R19
125, 155 245/40R19 K5v K6w
125, 155 245/45R19 G01 K5v K6w
A-Klasse 66, 80 215/35R19 K1c K2b K5d T85 Y18 A06 A12 A14
176, 245G 66, 80 235/30R19 K1c K2c K4i K5d K6g K8h T86 Y18 A18 A57 Flh
e1*2007/46*0928*..; 66-160 225/35R19 K1c K2b K5d T88 Pe2 V00 V19
e1*2001/116* 66-160 235/30R19 K1c K2c K4i K5d K6g K8h NoD T86 S01
0470*04-.. 66-160 235/35R19 G86 K1c K2c K4i K5d K5k K6g K7d
K8h T87 T91
66-160 245/30R19 K1c K2c K4i K5d K5k K6h K7d K8m
T89
66-160 255/30R19 K2c K4i K6h K8m R03 T87 T91
75,90,115 215/35R19 K1c K2b K5d NoD T85
A-Klasse 80-165 225/35R19 K1c K2b K5d K6f K8h T84 T88 A06 A12 A14
F2A 80-165 225/40R19 K1c K2b K5d K6f K7i K8h A18 A58 V19
e1*2007/46*1829*.. 80-165 235/35R19 K1c K2b K5d K6f K7i K8h T87 T91 Y85 S01
(FIN: WDD177...) 80-165 245/35R19 K2c K6f K8m R03
80-165 255/30R19 K2c K6f K8m R03 T87 T91
80-165 255/35R19 K2c K6f K8m R03
B-Klasse 70-142 215/35R19 K1a K1b K2b K41 K42 T85 A06 A12 A14
245 70-142 225/35R19 G46 K1c K2b K41 K42 K43 K44 K56 A18 S01
e1*2001/116*0314*.. T84 T88
B-Klasse 66, 80 215/35R19 A58 K1c K2c K4i K5c K8h T85 A06 A12 A14
246, 245G 66-155 225/35R19 A57 K1c K2c K4i K5c K8h T88 A18 NoE Pe2
e1*2007/46*0751*..; 66-155 235/35R19 A57 G01 K1c K2c K4i K5c K8h T87 V00 V19 S01
e1*2001/116* T91
0470*04-.. 66-155 245/30R19 A57 K1c K2c K4i K5c K6k K7d K8m
- incl. Facelift 2014 T89
75,90,115 215/35R19 A58 K1c K2c K4i K5c K8h NoD T85
B-Klasse electric drive 65 (132) 225/40R19 K5w K6w A06 A12 A14
245G 65 (132) 235/35R19 K2b K3i K5w K6g K6x T91 A18 A58 Flh
e1*2001/116*0470*.. KMV S01
(28kWh-Batterie)
C 63 AMG 336-373 235/35R19 K42 K56 M+S T91 A06 A12 A14
204, 204K, -/AMG A18 Car Cpe
e1*2001/116* Lim S01
0431*00-32,
0457*00-25,
0463*00-12,
0464*00-13,
- Limousine/Coupe
- T-Modell
- incl. Facelift 2011
(FIN: WDD204...)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 05-1547-A11-V06
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5 J x 19 H2 Typ TN1-8519
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH
Seite 4 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
C 63 AMG 350, 375 245/35R19 M+S A06 A12 A14
204, 204K, -/AMG 350, 375 255/35R19 M+S R03 A18 A58 BnK
e1*2001/116* Car Lim VC3
0431*33-..,0457*26-.. S01
0463*13-..,0464*14-..,
(FIN: WDD205...)
- Limousine/T-Modell
C-Klasse 115-225 225/35R19 Cpe K2b K42 K56 R03 T84 T88 A06 A12 A14
204 88-215 225/35R19 K2b K42 K56 Lim R03 T88 A18 V19 S01
e1*2001/116*0431*.. 88-225 225/35R19 Cpe K1a K1b K41 Lim R02 T84 T88
- Limousine/Coupe 88-225 235/35R19 Cpe K1c K41 Lim R02 T87 T91
- incl. Facelift 2011 88-225 235/35R19 Cpe G01 K2b K42 K56 Lim R03 T87
(FIN: WDD204...) T91
88-225 245/30R19 Cpe K1c K2a K2b K41 K42 K43 K44
K56 Lim T89
88-225 255/30R19 Cpe K2c K44 K56 Lim R03 T91
C-Klasse 85-190 225/40R19 T89 T93 138 A06 A12 A14
204 85-190 235/35R19 K1a K1b K2b T91 138 A18 A58 Lim
e1*2001/116* 85-190 245/35R19 K1c K2b T89 T93 138 MHy Po1 V19
0431*29-.. 85-190 255/35R19 K2b K4i K6g K6j R03 T92 T96 138 Y92 S01
- incl. Facelift 2018
(FIN: WDD205...)
C-Klasse Coupé / 110-190 225/40R19 A06 A12 A14
Cabrio 110-190 235/35R19 K1a K1b K2b T91 A18 A58 Cbo
204 110-190 245/35R19 K1c K2b Cpe Po1 V19
e1*2001/116* 110-190 255/35R19 K2b K4i K6g K6j R03 Y92 S01
0431*37-..
- incl. Facelift 2018
(FIN: WDD205...)
C-Klasse T-Modell 115,135 245/30R19 K1c K2a K2b K41 K42 K43 K44 K56 A06 A12 A14
204K T89 A18 Car V19
e1*2001/116*0457*.. 88-225 225/35R19 K1a K1b K41 R02 T84 T88 S01
- incl. Facelift 2011 88-225 235/35R19 K1c K41 R02 T87 T91
(FIN: WDD204...) 88-225 235/35R19 G01 K2b K42 K56 R03 T91
88-225 255/30R19 K2c K44 K56 R03 T91
C-Klasse T-Modell 85-190 225/40R19 T89 T93 138 A06 A12 A14
204K 85-190 235/35R19 K1a K1b K2b T91 138 A18 A58 Car
e1*2001/116* 85-190 245/35R19 K1c K2b T89 T93 138 MHy Po1 V19
0457*25-.. 85-190 255/35R19 K2b K4i K6g K6j R03 T92 T96 138 Y92 S01
- incl. Facelift 2018
(FIN: WDD205...)
CL-Klasse 220-368 245/40R19 R35 A06 A12 A14
215 A18 B03 R21
e1*98/14*0113*.. S02
CLA-Klasse 80, 90 215/35R19 K1c K2b K5d T85 Y16 A06 A12 A14
117, 245G 80, 90 235/30R19 K1c K2c K4i K5d K6g K8h T86 A18 A57 Lim
e1*2007/46*1007*..; 80,90,115 215/35R19 K1c K2b K5d NoD T85 Pe2 S01
e1*2001/116* 80-160 225/35R19 K1c K2b K5d T84 T88
0470*04-.. 80-160 235/30R19 K1c K2c K4i K5d K6g K8h NoD T86
80-160 235/35R19 G86 K1c K2c K4i K5d K5k K6g K7d
K8h T87 T91
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 05-1547-A11-V06
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5 J x 19 H2 Typ TN1-8519
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH
Seite 5 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
CLA-Klasse Shooting 80,90,115 215/35R19 K1c K2b K5d NoD T85 A06 A12 A14
Brake 80-160 225/35R19 K1c K2b K5d T84 T88 A18 A57 Car
245G 80-160 235/30R19 K1c K2c K4i K5d K6g K8h NoD T86 Pe2 S01
e1*2001/116* 80-160 235/35R19 G86 K1c K2c K4i K5d K5k K6g K7d
0470*12-.. K8h T87 T91
E-Klasse 100-225 235/35R19 R37 T91 138 A06 A12 A14
212 100-225 255/30R19 K1c K2b K5d T91 138 A18 A57 B10
e1*2001/116*0501*.. 100-225 245/35R19 K1a K1b T93 138 F38 Lim NoH
- mit Luftfederung V01 V19 Y63
- incl. Facelift 2013 S01
(FIN: WDD212...)
E-Klasse 110-143 225/40R19 A10 R37 T93 138 A06 A14 A18
212 110-143 225/45R19 A12 R37 T92 T96 138 A58 B60 Lim
e1*2001/116* 110-143 235/40R19 A32 R37 T92 T96 138 NoH V19 Y92
0501*24-.. 110-143 245/35R19 A91 T93 138 S06
(FIN: WDD213...) 110-143 245/40R19 A91 T94 T98 138
110-143 255/35R19 A12 T92 T96 138
110-143 255/40R19 A12 138
E-Klasse 100-225 235/35R19 R37 T91 138 A06 A12 A14
212, 212G 100-225 255/30R19 K1c K2b K5d T91 138 A18 A57 B10
e1*2001/116*0501*..; 100-225 245/35R19 K1a K1b T93 138 F39 Lim NoH
e1*2007/46*0484*.. V01 V19 Y63
- incl. Facelift 2013 S01
(FIN: WDD212...)
E-Klasse 4matic 120-143 225/40R19 A10 R37 T93 138 A06 A14 A18
212 120-143 225/45R19 A12 R37 T92 T96 138 A56 B60 Lim
e1*2001/116* 120-143 235/40R19 A32 R37 T92 T96 138 NoH V19 S06
0501*24-.. 120-143 245/35R19 A91 T93 138
(FIN: WDD213...) 120-143 245/40R19 A91 T94 T98 138
120-143 255/35R19 A12 T92 T96 138
120-143 255/40R19 A12 138
E-Klasse Cabrio 120-245 235/35R19 R03 T91 A06 A12 A14
207 120-285 235/35R19 R02 T91 A18 A58 Cbo
e1*2001/116*0502*.. 120-285 255/30R19 K2b K4k R03 T91 F39 V19 Y63
(FIN: WDD207...) 135, 150 245/30R19 K1c K2b NoD T89 S01
E-Klasse Coupé 120-225 225/35R19 R37 T88 A06 A12 A14
207 120-225 245/30R19 K1c K2b T89 A18 A58 Cpe
e1*2001/116*0502*.. 120-285 235/35R19 T91 F39 V19 Y63
(FIN: WDD207...) 120-285 255/30R19 K2b K4k R03 T91 S01
E-Klasse Coupé / 120-143 225/40R19 A10 R37 T93 A06 A14 A18
Cabrio 120-143 225/45R19 A12 R37 T92 T96 A58 B60 Cbo
R1EC 120-143 235/40R19 A10 R37 T92 T96 Cpe NoH V19
e1*2007/46*1666*.. 120-143 245/35R19 A91 T93 Y92 S06
120-143 245/40R19 A91
120-143 255/35R19 A12 T92 T96
120-143 255/40R19 A12
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 05-1547-A11-V06
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5 J x 19 H2 Typ TN1-8519
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH
Seite 6 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
E-Klasse Coupé / 135, 143 225/40R19 A10 R37 T93 A06 A14 A18
Cabrio 4matic 135, 143 225/45R19 A12 R37 T92 T96 A56 B60 Cbo
R1EC 135, 143 235/40R19 A10 R37 T92 T96 Cpe NoH V19
e1*2007/46*1666*.. 135, 143 245/35R19 A91 T93 Y92 S06
135, 143 245/40R19 A91
135, 143 255/35R19 A12 T92 T96
135, 143 255/40R19 A12
E-Klasse T-Modell 110-143 225/45R19 A12 R37 T96 X77 138 A06 A14 A18
R1ES 110-143 235/40R19 A32 R37 T96 X77 138 A58 B60 Car
e1*2007/46*1560*.. 110-143 245/40R19 A91 T94 T98 138 KOV NoH
(FIN: WDD213...) 110-143 255/35R19 A12 T96 X77 138 V19
110-143 255/40R19 A12 T00 T96 138 Y92 S06
E-Klasse T-Modell 135, 143 225/45R19 A12 R37 T96 X77 138 A06 A14 A18
4matic 135, 143 235/40R19 A32 R37 T96 X77 138 A56 B60 Car
R1ES 135, 143 245/40R19 A91 T98 138 KOV NoH
e1*2007/46*1560*.. 135, 143 255/35R19 A12 T96 X77 138 V19
(FIN: WDD213...) 135, 143 255/40R19 A12 T00 T96 138 S06
GLA-Klasse 80-155 225/45R19 A06 A12 A14
245G 80-155 235/40R19 A18 A57 Flh
e1*2001/116* 80-155 235/45R19 Pe2 S01
0470*06-.. 80-155 245/40R19 K1b K2b K6v
80-155 245/45R19 K1b K2b K6v
80-155 255/40R19 K1b K2b K6v
GLK-Klasse 100-225 235/50R19 K1b 133 A06 A12 A14
204X 100-225 245/45R19 135 A18 V19 S06
e1*2001/116* 100-225 255/45R19 K1b 134
0480*00-16
(FIN: WDC204...)
S-Klasse 145-368 245/40R19 T94 T98 138 A06 A12 A14
220 A18 A61 B03
e1*97/27*0099*.. NBF S02
SLK / SLC -Klasse 115-225 225/35R19 A06 A12 A14
172 115-225 235/35R19 G01 A18 V19 S01
e1*2007/46*0548*.. 115-225 255/30R19 K2b R03
115-225 255/30R19 R03 SP2
V-Klasse 72-128 245/40R19 G01 K1c K2c K41 K42 K44 K45 K56 A06 A12 A14
638/2 T94 T98 138 A18 K56 S04
e9*95/54, 98/14, 72-128 255/35R19 K1c K2c K42 K44 K45 K56 T96 138
2001/116*0020*..
Vito 58-105 245/40R19 G01 K1c K41 K42 K44 K45 K56 T98 A06 A12 A14
638 138 A18 S04
e9*93/81,98/14, 58-105 255/35R19 K1c K2c K42 K44 K45 K56 T96 138
2001/116*0005*..
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 05-1547-A11-V06
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5 J x 19 H2 Typ TN1-8519
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH

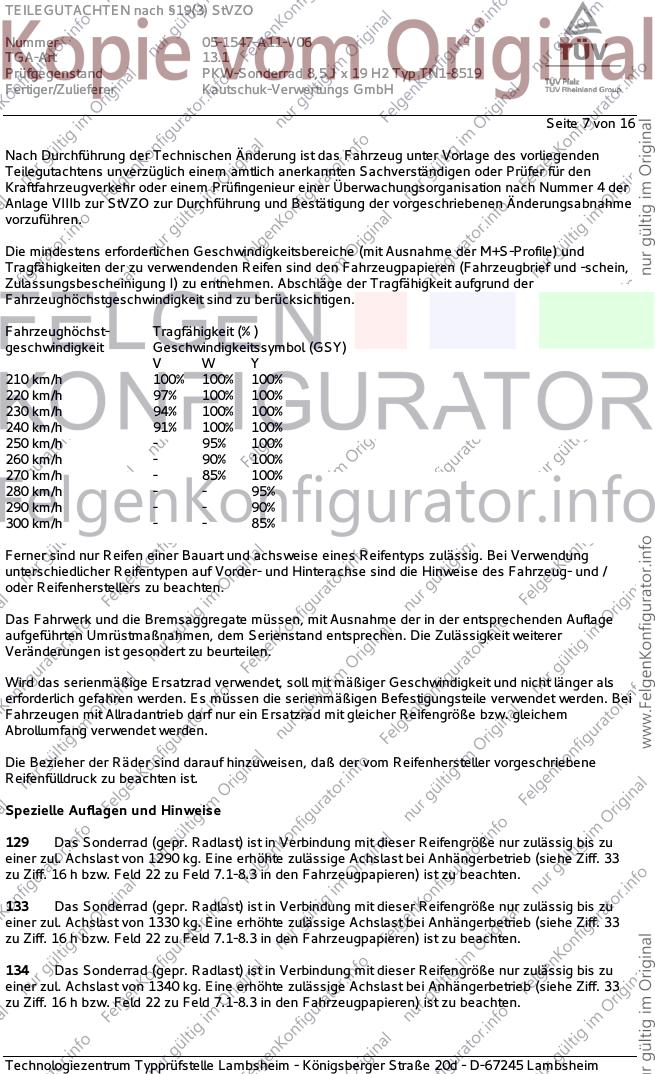

Seite 7 von 16
Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage des vorliegenden
Teilegutachtens unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der vorgeschriebenen Änderungsabnahme
vorzuführen.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der
Fahrzeughöchstgeschwindigkeit sind zu berücksichtigen.
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und /
oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, daß der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
129 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1290 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
133 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1330 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
134 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1340 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 05-1547-A11-V06
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5 J x 19 H2 Typ TN1-8519
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH
Seite 8 von 16
135 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1350 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
137 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1370 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
138 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1380 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A06 Die Mindesteinschraubtiefen der Radschrauben bzw. Muttern betragen (sofern serienmäßig
nicht unterschritten) 6,5 Umdrehungen für M12x1,5; 7,5 Umdrehungen für M12x1,25 und M14x1,5; 8
Umdrehungen für Gewinde 1/2" UNF bzw. 9 Umdrehungen für M14x1,25.
A10 Es dürfen nur feingliedrige Schneeketten an der Hinterachse verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A18 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind ausschließlich Metallschraubventile mit Befestigung von außen, die den Normen DIN,
E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensoren verwendet,
so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für
den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die
Ventile dürfen nicht über den Felgenrand hinausragen.
A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Hinterachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A61 Nicht zulässig für Fahrzeugausführungen mit extra verlängerter Karosserie (Fahrzeuglänge
über 5200 mm).
A8b Aufgrund fehlender Freigängigkeit zur Bremsanlage ist das Sonderrad nicht zulässig für
Fahrzeugausführungen mit Brembo-Bremssattel in Verbindung mit Bremsscheibendurchmesser 345
mm an Achse 1.
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 05-1547-A11-V06
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5 J x 19 H2 Typ TN1-8519
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH

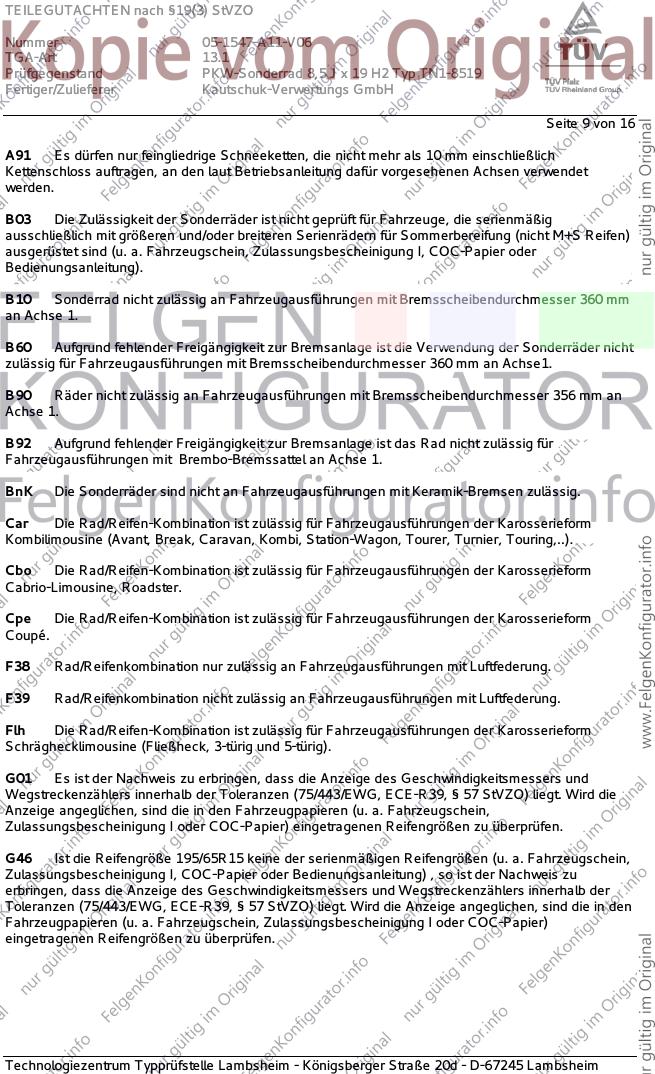

Seite 9 von 16
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
B10 Sonderrad nicht zulässig an Fahrzeugausführungen mit Bremsscheibendurchmesser 360 mm
an Achse 1.
B60 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung der Sonderräder nicht
zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 360 mm an Achse1.
B90 Räder nicht zulässig an Fahrzeugausführungen mit Bremsscheibendurchmesser 356 mm an
Achse 1.
B92 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist das Rad nicht zulässig für
Fahrzeugausführungen mit Brembo-Bremssattel an Achse 1.
BnK Die Sonderräder sind nicht an Fahrzeugausführungen mit Keramik-Bremsen zulässig.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Cabrio-Limousine, Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Coupé.
F38 Rad/Reifenkombination nur zulässig an Fahrzeugausführungen mit Luftfederung.
F39 Rad/Reifenkombination nicht zulässig an Fahrzeugausführungen mit Luftfederung.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G46 Ist die Reifengröße 195/65R15 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) , so ist der Nachweis zu
erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der
Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 05-1547-A11-V06
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5 J x 19 H2 Typ TN1-8519
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH
Seite 10 von 16
G86 Ist die Reifengröße 235/40R18 oder 235/35R19 keine der serienmäßigen Reifengrößen (u. a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) , so ist der
Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers
innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen,
sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2h Die Rad-/Reifenkombination ist zulässig für Fahrzeugausführungen mit serienmäßigen
Zusatzradabdeckungen an Achse 2 im Bereich 50° hinter Radmitte (wheel cover, flaps,...).
K3i An Achse 1 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 05-1547-A11-V06
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5 J x 19 H2 Typ TN1-8519
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH
Seite 11 von 16
K43 An Achse 1 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifen-Kombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K4k An Achse 2 ist das Halteblech der Radhausinnenverkleidung oberhalb der
Radhausausschnittkante vollständig anzulegen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5c An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5k An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
K5v An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K5w An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6f An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 150 mm nach
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6j An Achse 2 sind die Radhausausschnittkanten am Übergang zur Heckschürze vollständig
umzulegen.
K6k An Achse 2 ist die Heckschürze einschließlich Innenverkleidung am Übergang zur
Radhausausschnittkante um 5 mm auszustellen.
K6v An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6w An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 05-1547-A11-V06
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5 J x 19 H2 Typ TN1-8519
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH

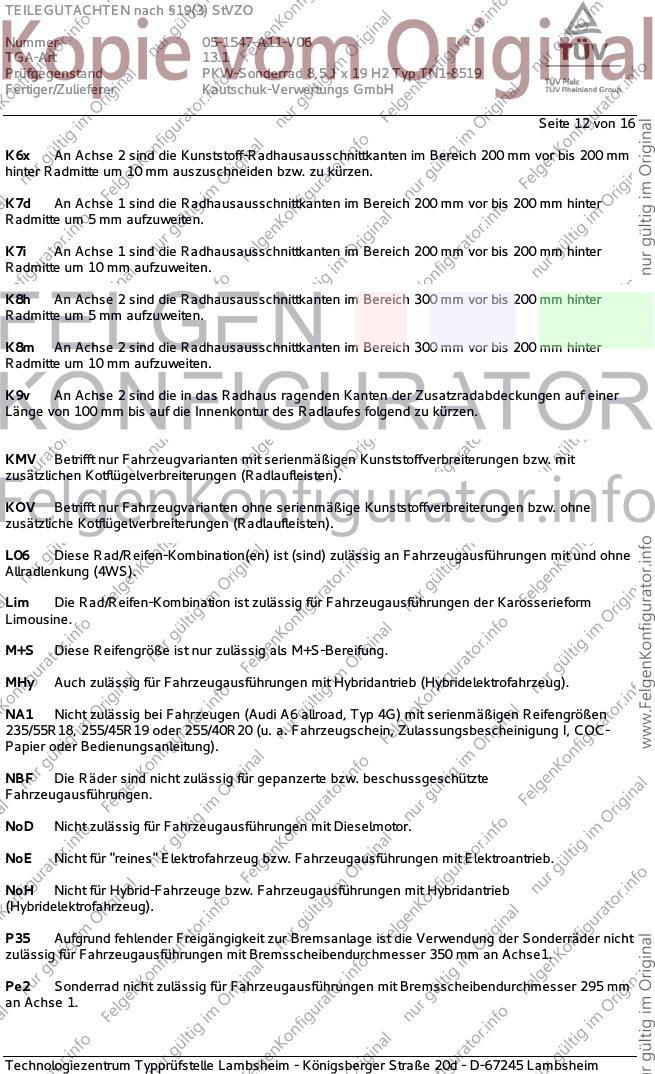

Seite 12 von 16
K6x An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 10 mm auszuschneiden bzw. zu kürzen.
K7d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K7i An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K9v An Achse 2 sind die in das Radhaus ragenden Kanten der Zusatzradabdeckungen auf einer
Länge von 100 mm bis auf die Innenkontur des Radlaufes folgend zu kürzen.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne
zusätzliche Kotflügelverbreiterungen (Radlaufleisten).
L06 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit und ohne
Allradlenkung (4WS).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
MHy Auch zulässig für Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug).
NA1 Nicht zulässig bei Fahrzeugen (Audi A6 allroad, Typ 4G) mit serienmäßigen Reifengrößen
235/55R18, 255/45R19 oder 255/40R20 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung).
NBF Die Räder sind nicht zulässig für gepanzerte bzw. beschussgeschützte
Fahrzeugausführungen.
NoD Nicht zulässig für Fahrzeugausführungen mit Dieselmotor.
NoE Nicht für "reines" Elektrofahrzeug bzw. Fahrzeugausführungen mit Elektroantrieb.
NoH Nicht für Hybrid-Fahrzeuge bzw. Fahrzeugausführungen mit Hybridantrieb
(Hybridelektrofahrzeug).
P35 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung der Sonderräder nicht
zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 350 mm an Achse1.
Pe2 Sonderrad nicht zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 295 mm
an Achse 1.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 05-1547-A11-V06
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5 J x 19 H2 Typ TN1-8519
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH
Seite 13 von 16
Po1 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 318 mm an Achse 1.
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R21 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des
Reifenherstellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende
Tragfähigkeit bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen. Diese Bestätigung ist vom
Führer des Fahrzeugs mitzuführen.
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
S01 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 (siehe
Seite 1) verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
S06 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06 (siehe
Seite 1) verwendet werden.
SP2 Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit serienmäßiger
Radabdeckung an der Heckschürze oder AMG Verbreiterungssatz.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 05-1547-A11-V06
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5 J x 19 H2 Typ TN1-8519
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH
Seite 14 von 16
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 05-1547-A11-V06
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5 J x 19 H2 Typ TN1-8519
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH
Seite 15 von 16
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V01 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind für Fahrzeuge mit
Allradantrieb (4-Matic) bei Baureihe 212 nur ab EG-Genehmigungsstand: e1*2001/116*0501*08, bzw.
bei Baureihe 212 K nur ab Genehmigungsstand: e1*2007/46*0200*07 zulässig.
V19 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 215/35R19 245/30R19, 255/30R19
Nr. 2 225/35R19 245/30R19, 255/30R19, 265/30R19, 305/25R19
Nr. 3 225/40R19 245/35R19, 255/35R19
Nr. 4 225/45R19 245/40R19, 255/40R19
Nr. 5 235/35R19 255/30R19, 265/30R19, 275/30R19, 315/25R19
Nr. 6 235/40R19 265/35R19, 275/35R19
Nr. 7 235/45R19 255/40R19
Nr. 8 235/50R19 255/45R19
Nr. 9 235/55R19 255/50R19, 285/45R19, 295/45R19
Nr. 10 245/30R19 305/25R19
Nr. 11 245/35R19 275/30R19, 285/30R19
Nr. 12 245/40R19 275/35R19, 285/35R19
Nr. 13 245/45R19 275/40R19
Nr. 14 245/50R19 275/45R19
Nr. 15 255/30R19 305/25R19, 315/25R19
Nr. 16 255/35R19 285/30R19, 295/30R19, 305/30R19
Nr. 17 255/40R19 285/35R19, 295/35R19
Nr. 18 255/45R19 285/40R19
Nr. 19 255/50R19 285/45R19, 295/45R19
Nr. 20 255/55R19 275/50R19
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
VC3 Folgende Reifenkombinationen sind, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt
sind, möglich:
Vorderachse Hinterachse
Nr. 1 245/35R19 245/35R19, 255/35R19, 265/35R19, 285/30R19, 295/30R19
Nr. 2 255/30R19 275/30R19
Nr. 3 255/35R19 255/35R19, 275/35R19, 295/30R19
Nr. 4 265/30R19 285/30R19
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 05-1547-A11-V06
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5 J x 19 H2 Typ TN1-8519
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH

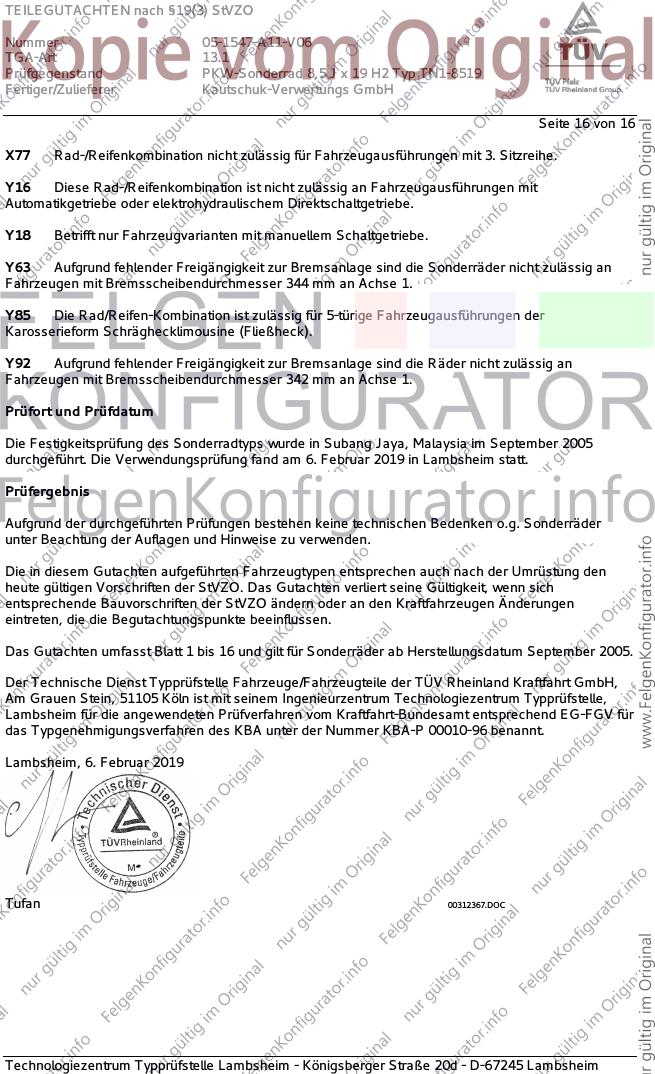

Seite 16 von 16
X77 Rad-/Reifenkombination nicht zulässig für Fahrzeugausführungen mit 3. Sitzreihe.
Y16 Diese Rad-/Reifenkombination ist nicht zulässig an Fahrzeugausführungen mit
Automatikgetriebe oder elektrohydraulischem Direktschaltgetriebe.
Y18 Betrifft nur Fahrzeugvarianten mit manuellem Schaltgetriebe.
Y63 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 344 mm an Achse 1.
Y85 Die Rad/Reifen-Kombination ist zulässig für 5-türige Fahrzeugausführungen der
Karosserieform Schräghecklimousine (Fließheck).
Y92 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Räder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 342 mm an Achse 1.
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in Subang Jaya, Malaysia im September 2005
durchgeführt. Die Verwendungsprüfung fand am 6. Februar 2019 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 16 und gilt für Sonderräder ab Herstellungsdatum September 2005.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 6. Februar 2019
Tufan 00312367.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
