TEILEGUTACHTEN nach §19(3) StVZO
Nummer 55-808417-A06-VTGA01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5Jx19 H2 Typ UNIT 19
Fertiger/Zulieferer ETA BETA s.p.a.
Seite 1 von 17
Hersteller ETA BETA s.p.a.
Via Brescia 53/a
I-25014 Castenedolo (BS)
QM-Nr. 44 102 140314
Prüfgegenstand PKW-Sonderrad
Modell UNIT
Typ UNIT 19
Radgröße 8,5Jx19 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
5B UNIT 19 5B / Ø78,1 - Ø66,5 5/112/66,5 35 700 2100
Kennzeichnungen
Herstellerzeichen ETA BETA
Radtyp und Ausführung UNIT 19 (s.o.)
Radgröße 8,5Jx19 H2
Einpresstiefe ET (s.o.)
Giessereikennzeichen --
Herkunftsmerkmal MADE IN ITALY
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S02 Schraube M14x1,5 Kegel 60° 120 28,3
S03 Schraube M14x1,5 Kegel 60° 140 28,3
S04 Schraube M14x1,5 Kegel 60° 130 28,3
S05 Schraube M14x1,5 Kegel 60° 150 28,3
S06 Schraube M12x1,5 Kegel 60° 130 27
S07 Schraube M14x1,5 Kegel 60° 150 27
S08 Schraube M14x1,5 Kegel 60° 130 27
Prüfungen
Das Gutachten über die Sonderradprüfungen wurde von der Qualilab s.r.l. unter der Gutachten Nr.
55808417-A00-V01 ausgestellt.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Infiniti
Mercedes-Benz
Ssangyong
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 55-808417-A06-VTGA01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5Jx19 H2 Typ UNIT 19
Fertiger/Zulieferer ETA BETA s.p.a.
Seite 2 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A4 88-195 225/40R19 R37 T89 T93 A12 A14 A18
B8, B81 88-195 235/35R19 R37 T87 T91 Car Lim V19
e1*2001/116* 88-200 225/40R19 M+S T89 T93 S02
0430*00-41; 88-200 235/35R19 M+S T87 T91
e13*2007/46*1084*.. 88-200 245/35R19 K1c K2b K56 T89 T93
(FIN: WAUZZZ8K...) 88-200 255/35R19 K1c K2b K41 K44 K45 K46 K56
Audi A4 90-200 225/40R19 T89 T93 A12 A14 A18
B8, B81 90-200 235/35R19 T87 T91 A57 Car Lim
e1*2001/116* 90-200 245/35R19 K2h K4i K9v T89 T93 V00 V19 S02
0430*35-... 90-200 245/35R19 K2b K4i T89 T93
e13*2007/46* 90-200 255/35R19 K1a K2b K4i K8b
1084*19-..
(FIN: WAUZZZF4...)
Audi A5 100-195 225/40R19 R37 T89 T93 A12 A14 A18
B8, B81 100-195 235/35R19 R37 T87 T91 Cbo Cpe Flh
e1*2001/116*0430*..; 100-200 245/35R19 T89 T93 V19 S02
e13*2007/46*1084*.. 100-200 255/35R19
- Coupé, Cabrio
- Sportback
(FIN: WAUZZZ8T...,
WAUZZZ8F...,)
Audi A6 / A6 Avant 100-245 235/45R19 T95 T99 139 A12 A14 A18
4G, 4G1 100-245 245/40R19 T94 T98 140 A57 BnK Car
e1*2007/46*0436*..; 100-245 255/40R19 T00 T96 140 Lim NA1 S02
e13*2007/46*1147*..
- incl. Facelift 2014
Audi A6 allroad 140-245 235/45R19 T99 139 A12 A14 A18
4G, 4G1 140-245 245/45R19 K6w 137 A56 B92 Car
e1*2007/46*0436*..; 140-245 255/45R19 K6w 136 KMV S02
e13*2007/46*1147*..
- incl. Facelift 2014
Audi A7 Sportback 140-245 235/45R19 A13 139 A14 A18 A57
4G, 4G1 140-245 245/40R19 A12 140 BnK S02
e1*2007/46*0436*..; 140-245 255/40R19 A12 140
e13*2007/46*1147*..
- incl. Facelift 2014
Audi A8 150-368 235/50R19 135 A12 A14 A18
4H 150-368 245/45R19 137 A57 BnK NBF
e1*2007/46*0284*.. 150-368 255/45R19 136 P40 S02
e1*2007/46*0398*..
Audi Q5 100-200 235/50R19 135 A12 A14 A18
8R, 8R1, 8R2 100-200 235/55R19 131 S03
e1*2001/116*0473*..; 100-200 255/50R19 K1a K1b K2b 131
e1*2001/116*0497*.., 100-200 275/45R19 K1a K1b K2b 133
e13*2007/46*1083*..;
e13*2007/46*1179*..
- incl. Facelift 2012
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 55-808417-A06-VTGA01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5Jx19 H2 Typ UNIT 19
Fertiger/Zulieferer ETA BETA s.p.a.
Seite 3 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi Q5 100-200 235/50R19 135 A12 A14 A18
8R, 8R1, 8R2 100-200 235/55R19 131 KMV S03
e1*2001/116*0473*..; 100-200 255/50R19 131
e1*2001/116*0497*..; 100-200 275/45R19 133
e13*2007/46*1083*..;
e13*2007/46*1179*..
- incl. Facelift 2012
- mit Radhaus-
Verbreiterungen
Audi Q5 110-185 255/45R19 136 A12 A14 A18
FY A56 S03
e1*2007/46*1550*..
Audi S4 245 235/35R19 M+S T91 A12 A14 A18
B8, B81 245 245/35R19 K1c K2b K56 T93 Car Lim S02
e1*2001/116*0430*..; 245 255/35R19 K1c K2b K41 K44 K45 K46 K56 T92
e13*2007/46*1084*.. T96
(FIN: WAUZZZ8K...)
Audi S4 260 225/40R19 M+S T93 A12 A14 A18
B8, B81 260 235/35R19 M+S T91 A56 Car Lim
e1*2001/116* 260 245/35R19 K2h K4i K9v T93 V00 V19 S02
0430*43-.. 260 245/35R19 K2b K4i T93
e13*2007/46*1084*25- 260 255/35R19 K1a K2b K4i K8b
(FIN:WAUZZZF4...)
Audi S5 245, 260 245/35R19 T89 T93 A12 A14 A18
B8, B81 245, 260 255/35R19 T92 T96 A56 Cbo Cpe
e1*2001/116*0430*.., 260 235/35R19 M+S R37 T91 Flh S02
e13*2007/46*1084*..
- Coupé, Cabrio
- Sportback
(FIN: WAUZZZ8T...,
WAUZZZ8F...,)
Infiniti QX30 AWD 125, 155 225/45R19 A12 A14 A18
H15 125, 155 235/40R19 K5v K6w A56 S04
e11*2007/46*2977*.. 125, 155 235/45R19 K5v K6w
125, 155 245/40R19 K2b K5x K6w K8e
125, 155 245/45R19 G01 K2b K5x K6w K8e
125, 155 255/40R19 K2b K5x K6w K8e
A45 AMG 4matic 265, 280 235/35R19 K1c K2c K4i K5d K5k K6h K7d K8m A12 A14 A18
176, 245G, -/AMG T91 A56 Flh S04
e1*2007/46*0928*..; 265, 280 245/30R19 K1c K2c K4i K5d K5k K6h K7d K8m
e1*2007/46*1163*.. T89
e1*2007/46*1207*..
e1*2001/116*
0470*04-..
B-Klasse electric drive 65 (132) 225/40R19 K2b K3i K5w K6g K6x A12 A14 A18
245G 65 (132) 235/35R19 K2b K3i K5w K6g K6x T91 A58 Flh KMV
e1*2001/116*0470*.. S04
(28kWh-Batterie)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 55-808417-A06-VTGA01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5Jx19 H2 Typ UNIT 19
Fertiger/Zulieferer ETA BETA s.p.a.
Seite 4 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
C 63 AMG 336-373 235/35R19 K1a K1b K2c K41 K42 K56 M+S T91 A12 A14 A18
204, 204K, -/AMG Car Cpe Lim
e1*2001/116* S04
0431*00-32,
0457*00-25,
0463*00-12,
0464*00-13,
- Limousine/Coupe
- T-Modell
- incl. Facelift 2011
(FIN: WDD204...)
C-Klasse 115-225 225/35R19 Cpe K1c K2b K41 K42 K56 T88 A12 A14 A18
204 88-215 225/35R19 K1c K2b K41 K42 K56 Lim T88 S08
e1*2001/116*0431*.. 88-225 235/35R19 Cpe G01 K1c K2a K2b K41 K42 K43
- Limousine/Coupe K44 K56 Lim T87 T91
- incl. Facelift 2011
(FIN: WDD204...)
C-Klasse 85-180 225/40R19 K1c K2b T89 T93 140 A12 A14 A18
204 85-180 235/35R19 K1c K2b K5d T91 140 A58 Lim MHy
e1*2001/116* 85-180 245/35R19 K1c K2a K2b K4i K5d K5k K6g K6r V19 S04
0431*29-.. T89 T93 140
(FIN: WDD205...) 85-180 255/35R19 K2c K4i K6g K6r R03 T92 T96 140
C-Klasse 4matic 125-245 225/40R19 K1c K2b A12 A14 A18
204 125-245 235/35R19 K1c K2b K5d T91 A56 Lim V19
e1*2001/116* 125-245 245/35R19 K1c K2a K2b K4i K5d K5k K6g K6r S04
0431*29-.. 125-245 255/35R19 K2c K4i K6g K6r R03
(FIN: WDD205...)
C-Klasse Coupé / 115-180 225/40R19 K1c K2b A12 A14 A18
Cabrio 115-180 235/35R19 K1c K2b K5d T91 A58 Cbo Cpe
204 115-180 245/35R19 K1c K2a K2b K4i K5d K5k K6g K6r V19 S04
e1*2001/116* 115-180 255/35R19 K2c K4i K6g K6r R03
0431*37-..
(FIN: WDD205...)
C-Klasse Coupé / 125-245 225/40R19 K1c K2b A12 A14 A18
Cabrio 4matic 125-245 235/35R19 K1c K2b K5d T91 A56 Cbo Cpe
204 125-245 245/35R19 K1c K2a K2b K4i K5d K5k K6g K6r V19 S04
e1*2001/116* 125-245 255/35R19 K2c K4i K6g K6r R03
0431*37-..
(FIN: WDD205...)
C-Klasse T-Modell 88-225 235/35R19 G01 K1c K2c K41 K42 K43 K44 K56 A12 A14 A18
204K T91 Car S08
e1*2001/116*0457*..
- incl. Facelift 2011
(FIN: WDD204...)
C-Klasse T-Modell 85-180 225/40R19 K1c K2b T89 T93 140 A12 A14 A18
204K 85-180 235/35R19 K1c K2b K5d T91 140 A58 Car MHy
e1*2001/116* 85-180 245/35R19 K1c K2a K2b K4i K5d K5k K6g K6r V19 S04
0457*25-.. T89 T93 140
(FIN: WDD205...) 85-180 255/35R19 K2c K4i K6g K6r R03 T92 T96 140
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 55-808417-A06-VTGA01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5Jx19 H2 Typ UNIT 19
Fertiger/Zulieferer ETA BETA s.p.a.
Seite 5 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
C-Klasse T-Modell 125-245 225/40R19 K1c K2b T93 A12 A14 A18
4matic 125-245 235/35R19 K1c K2b K5d T91 A56 Car V19
204K 125-245 245/35R19 K1c K2a K2b K4i K5d K5k K6g K6r S04
e1*2001/116* T89 T93
0457*25-.. 125-245 255/35R19 K2c K4i K6g K6r R03 T92 T96
(FIN: WDD205...)
CL-Klasse 220-368 245/40R19 K1a K41 K45 R35 A12 A14 A18
215 B03 R21 S05
e1*98/14*0113*..
CLA 45 AMG 4matic 265, 280 235/35R19 K1c K2c K4i K5d K5k K6h K7d K8m A12 A14 A18
245G, -/AMG T91 A56 Lim S04
e1*2007/46*1207*..; 265, 280 245/30R19 K1c K2c K4i K5d K5k K6h K7d K8m
e1*2001/116* T89
0470*04-..
CLA 45 AMG 4matic 265, 280 235/35R19 K1c K2c K4i K5d K5k K6h K7d K8m A12 A14 A18
245G, -/AMG T91 A56 Car S04
e1*2007/46*1207*..; 265, 280 245/30R19 K1c K2c K4i K5d K5k K6h K7d K8m
e1*2001/116* T89
0470*12-..
- Shooting Brake
CLS 500 300 255/35R19 A10 A14 A18 A57
218 A84 Lim S08
e1*2007/46*0485*..
- incl. Facelift 2014
CLS 500 Shooting 300 255/35R19 A10 T96 140 A14 A18 A57
Brake A84 Car S08
218
e1*2007/46*0485*..
- incl. Facelift 2014
CLS Shooting Brake 120-150 245/35R19 A10 T93 140 A14 A18 A57
218 120-245 255/35R19 A10 T92 T96 140 A84 Car S08
e1*2007/46*0485*..
- incl. Facelift 2014
CLS-Klasse 120-245 245/35R19 A10 T93 A14 A18 A57
218 120-245 255/30R19 A12 T91 A84 Lim S08
e1*2007/46*0485*.. 120-245 255/35R19 A10
- incl. Facelift 2014
E 500 300 245/35R19 K1c K2b K5d T93 140 A12 A14 A18
212 A57 F38 Lim
e1*2001/116* S08
0501*09-..
ab Facelift 2011
- incl. Facelift 2013
- mit Luftfederung
(FIN: WDD212...)
E-Klasse 100-225 235/35R19 K1a K1b R37 T91 140 A12 A14 A18
212 100-225 255/30R19 K1c K2b K5d T91 140 A57 F38 Lim
e1*2001/116*0501*.. 100-285 245/35R19 K1c K2b K5d T93 140 NoH V01 V19
- mit Luftfederung S08
- incl. Facelift 2013
(FIN: WDD212...)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 55-808417-A06-VTGA01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5Jx19 H2 Typ UNIT 19
Fertiger/Zulieferer ETA BETA s.p.a.
Seite 6 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
E-Klasse 110-190 225/40R19 A32 R37 T93 140 A14 A18 A58
212 110-190 225/45R19 A12 R37 T92 T96 140 Lim V19 S05
e1*2001/116* 110-190 235/40R19 A91 R37 T92 T96 140
0501*25-.. 110-190 245/35R19 A12 T93 140
(FIN: WDD213...) 110-190 245/40R19 A12 T94 T98 140
110-190 255/35R19 A12 K1c K2b K5d K5i K5k T92 T96
140
110-190 255/35R19 A12 K2h R03 T92 T96 140
110-190 255/40R19 A12 K1c K2b K5d K5i K5k 140
110-190 255/40R19 A12 K2h R03 140
E-Klasse 100-225 235/35R19 K1a K1b R37 T91 140 A12 A14 A18
212, 212G 100-225 255/30R19 K1c K2b K5d T91 140 A57 F39 Lim
e1*2001/116*0501*..; 100-245 245/35R19 K1c K2b K5d T93 140 NoH V01 V19
e1*2007/46*0484*.. S08
- incl. Facelift 2013
(FIN: WDD212...)
E-Klasse 4matic 120-143 225/40R19 A32 R37 T93 140 A14 A18 A56
212 120-143 225/45R19 A12 R37 T92 T96 140 Lim V19 S05
e1*2001/116* 120-143 235/40R19 A91 R37 T92 T96 140
0501*25-.. 120-245 245/35R19 A12 T93 140
(FIN: WDD213...) 120-245 245/40R19 A12 T94 T98 140
120-245 255/35R19 A12 K1c K2b K5d K5i K5k T92 T96
140
120-245 255/35R19 A12 K2h R03 T92 T96 140
120-245 255/40R19 A12 K1c K2b K5d K5i K5k 140
120-245 255/40R19 A12 K2h R03 140
E-Klasse Cabrio 120-245 235/35R19 K1c K2b K4k K5a T91 A12 A14 A18
207 120-285 235/35R19 K1c K5a R02 T91 A58 Cbo F39
e1*2001/116*0502*.. 120-285 255/30R19 K2b K4k K6g K8d R03 T91 V19 S04
(FIN: WDD207...) 135, 150 245/30R19 K1c K2b K4k K5c K5k K6g K8d NoD
T89
E-Klasse Coupé 120-225 225/35R19 K1c K2b R37 T88 A12 A14 A18
207 120-285 235/35R19 K1c K2b K4k K5a T91 A58 Cpe F39
e1*2001/116*0502*.. 120-285 245/30R19 K1c K2b K4k K5c K5k K6g K8d T89 V19 S04
(FIN: WDD207...) 120-285 255/30R19 K2b K4k K6g K8d R03 T91
E-Klasse T-Modell 110-190 225/45R19 A12 R37 T96 X77 140 A14 A18 A58
R1ES 110-190 235/40R19 A91 R37 T96 X77 140 Car KOV V19
e1*2007/46*1560*.. 110-190 245/40R19 A12 T94 T98 140 S05
(FIN: WDD213...) 110-190 255/35R19 A12 K1c K2b K5d K5i K5k T96 X77
140
110-190 255/35R19 A12 K2h R03 T96 X77 140
110-190 255/40R19 A12 K1c K2b K5d K5i K5k T00 T96
140
110-190 255/40R19 A12 K2h R03 T00 T96 140
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 55-808417-A06-VTGA01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5Jx19 H2 Typ UNIT 19
Fertiger/Zulieferer ETA BETA s.p.a.
Seite 7 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
E-Klasse T-Modell 135, 143 225/45R19 A12 R37 T96 X77 140 A14 A18 A56
4matic 135, 143 235/40R19 A91 R37 T96 X77 140 Car KOV V19
R1ES 135-245 245/40R19 A12 T94 T98 140 S05
e1*2007/46*1560*.. 135-245 255/35R19 A12 K1c K2b K5d K5i K5k T96 X77
(FIN: WDD213...) 140
135-245 255/35R19 A12 K2h R03 T96 X77 140
135-245 255/40R19 A12 K1c K2b K5d K5i K5k T00 T96
140
135-245 255/40R19 A12 K2h R03 T00 T96 140
GLA 45 AMG 4matic 265, 280 225/45R19 M+S A12 A14 A18
245G, -/AMG 265, 280 235/40R19 K2b K6v A56 S04
e1*2001/116*0470*..; 265, 280 235/45R19 K2b K6v
e1*2007/46*1207*.. 265, 280 245/40R19 K2b K6x K8a
265, 280 245/45R19 K2b K6x K8a
265, 280 255/40R19 K1b K2c K5v K6g K6y K8i
GLA-Klasse 80-155 225/45R19 A12 A14 A18
245G 80-155 235/40R19 K1b K2b K6v A57 Flh S04
e1*2001/116* 80-155 235/45R19 K1b K2b K6v
0470*06-.. 80-155 245/40R19 K1a K1b K2b K5v K6x K8a
80-155 245/45R19 K1a K1b K2b K5v K6x K8a
80-155 255/40R19 K1c K2c K5a K5x K6g K6y K8i
GLC 43 AMG 270 235/50R19 A32 M+S 135 A14 A18 A56
204X 270 235/55R19 A32 M+S 131 V19 S04
e1*2001/116* 270 245/50R19 A12 M+S 133
0480*18-.. 270 255/45R19 A32 M+S 136
(FIN: WDC253...) 270 255/50R19 A12 M+S R03 131
270 275/45R19 A12 M+S R03 133
GLC 43 AMG Coupé 270 235/50R19 A32 M+S 135 A14 A18 A56
204X 270 235/55R19 A32 M+S 131 Flh V19 S04
e1*2001/116* 270 245/50R19 A12 M+S 133
0480*18-.. 270 255/45R19 A12 M+S 136
(FIN: WDC253...) 270 255/50R19 A12 M+S R03 131
270 275/45R19 A12 M+S R03 133
GLC-Coupé 100-190 235/50R19 A32 135 A14 A18 A57
204X 100-190 235/55R19 A32 131 Flh KMV V19
e1*2001/116* 100-190 245/50R19 A12 133 S04
0480*18-.. 100-190 255/45R19 A12 136
(FIN: WDC253...) 100-190 255/50R19 A12 R03 131
100-190 275/45R19 A12 R03 133
GLC-Klasse 100-190 235/50R19 A32 135 A14 A18 A57
204X 100-190 235/55R19 A32 131 MHy S08
e1*2001/116* 100-190 245/50R19 A12 133
0480*16-.. 100-190 255/45R19 A32 136
(FIN: WDC253...)
GLK-Klasse 100-225 235/50R19 K1c K2a K2b 135 A12 A14 A18
204X 100-225 245/45R19 K1b 137 V19 S07
e1*2001/116* 100-225 255/45R19 K1c K2a K2b 136
0480*00-16
(FIN: WDC204...)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 55-808417-A06-VTGA01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5Jx19 H2 Typ UNIT 19
Fertiger/Zulieferer ETA BETA s.p.a.
Seite 8 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
S-Klasse 145-368 245/40R19 K41 K42 K45 K56 T94 T98 140 A12 A14 A18
220 A61 B03 NBF
e1*97/27*0099*.. S05
SL 225, 320 255/35R19 A10 A14 A18 X36
230, 231 S04
e1*2007/46*0803*..;
e1*98/14*0169*19-23
Baureihe 231
(FIN: WDD231...)
SLK / SLC -Klasse 115-225 225/35R19 A12 A14 A18
172 115-225 235/35R19 G01 K2b K5d K5i K5k V19 S04
e1*2007/46*0548*.. 115-225 235/35R19 G01 K5d K5i K5k SP2
115-225 245/30R19 K1c K2b K5d K5i K5k
115-225 245/30R19 K1c K5d K5i K5k SP2
115-225 255/30R19 K2b K6g K6i K8d R03
115-225 255/30R19 K6g K6i K8d R03 SP2
SsangYong Tivoli 84-95 235/35R19 K1c K2c K3b K4i K5b K5w K6x K8i A12 A14 A18
2WD T91 A58 F23 S06
XK,XKG
e9*2007/46*6294*..;
e50*2007/46*0198*..
SsangYong Tivoli 84-95 235/35R19 K1c K2b K3b K4g K5b K5w K6w T91 A12 A14 A18
4WD 84-95 245/30R19 K1c K2c K3b K4g K5b K5w K6w T89 A56 F24 S06
XK 84-95 245/35R19 K1c K2c K3b K4g K5b K5w K6w
e9*2007/46*6294*..
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage des vorliegenden
Teilegutachtens unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der vorgeschriebenen Änderungsabnahme
vorzuführen.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 55-808417-A06-VTGA01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5Jx19 H2 Typ UNIT 19
Fertiger/Zulieferer ETA BETA s.p.a.
Seite 9 von 17
Die Bezieher der Räder sind darauf hinzuweisen, daß der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
131 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1310 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
133 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1330 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
135 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1350 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
136 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1360 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
137 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1370 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
139 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1390 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
140 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1400 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A10 Es dürfen nur feingliedrige Schneeketten an der Hinterachse verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A18 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind ausschließlich Metallschraubventile mit Befestigung von außen, die den Normen DIN,
E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensoren verwendet,
so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für
den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die
Ventile dürfen nicht über den Felgenrand hinausragen.
A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Hinterachse verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 55-808417-A06-VTGA01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5Jx19 H2 Typ UNIT 19
Fertiger/Zulieferer ETA BETA s.p.a.

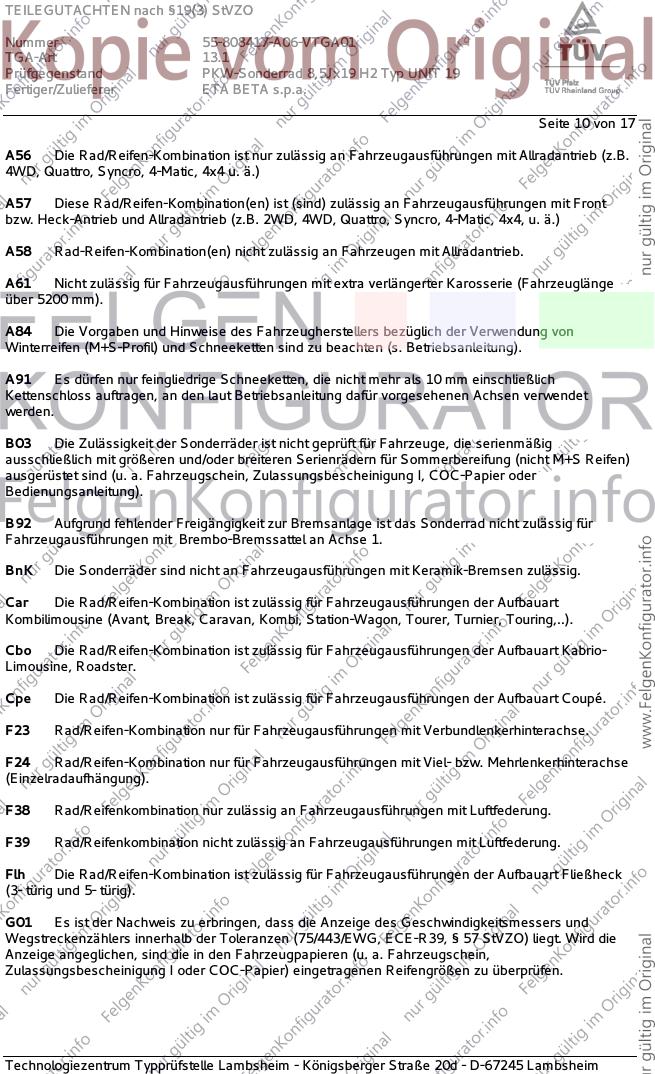

Seite 10 von 17
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A61 Nicht zulässig für Fahrzeugausführungen mit extra verlängerter Karosserie (Fahrzeuglänge
über 5200 mm).
A84 Die Vorgaben und Hinweise des Fahrzeugherstellers bezüglich der Verwendung von
Winterreifen (M+S-Profil) und Schneeketten sind zu beachten (s. Betriebsanleitung).
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
B92 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist das Sonderrad nicht zulässig für
Fahrzeugausführungen mit Brembo-Bremssattel an Achse 1.
BnK Die Sonderräder sind nicht an Fahrzeugausführungen mit Keramik-Bremsen zulässig.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Kabrio-
Limousine, Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
F38 Rad/Reifenkombination nur zulässig an Fahrzeugausführungen mit Luftfederung.
F39 Rad/Reifenkombination nicht zulässig an Fahrzeugausführungen mit Luftfederung.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3- türig und 5- türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 55-808417-A06-VTGA01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5Jx19 H2 Typ UNIT 19
Fertiger/Zulieferer ETA BETA s.p.a.

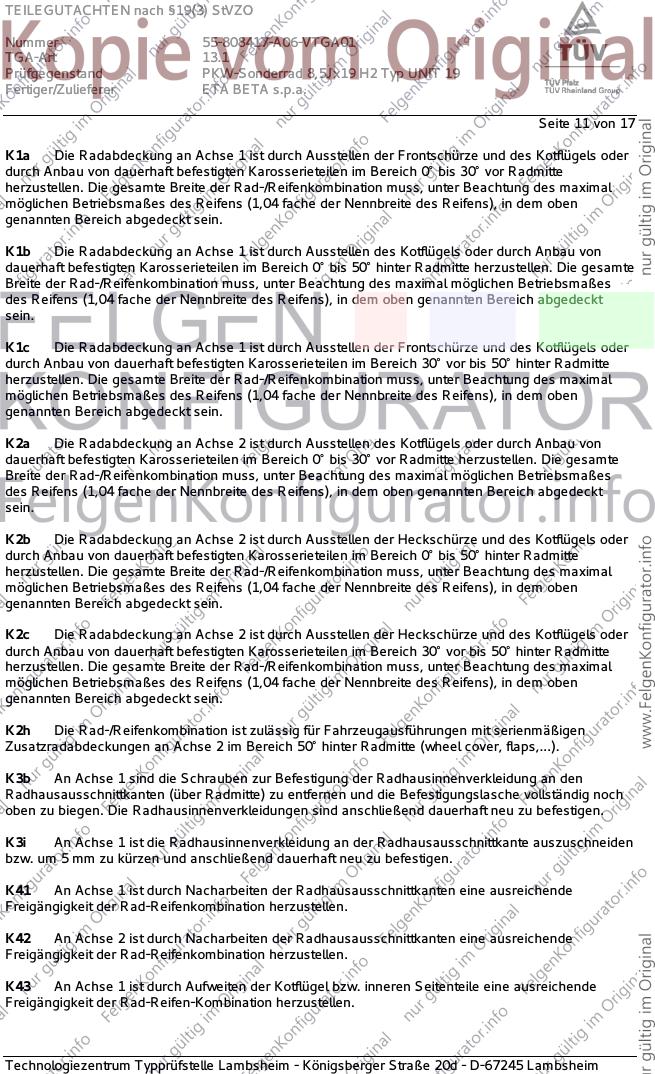

Seite 11 von 17
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2h Die Rad-/Reifenkombination ist zulässig für Fahrzeugausführungen mit serienmäßigen
Zusatzradabdeckungen an Achse 2 im Bereich 50° hinter Radmitte (wheel cover, flaps,...).
K3b An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (über Radmitte) zu entfernen und die Befestigungslasche vollständig noch
oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befestigen.
K3i An Achse 1 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K43 An Achse 1 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifen-Kombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 55-808417-A06-VTGA01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5Jx19 H2 Typ UNIT 19
Fertiger/Zulieferer ETA BETA s.p.a.

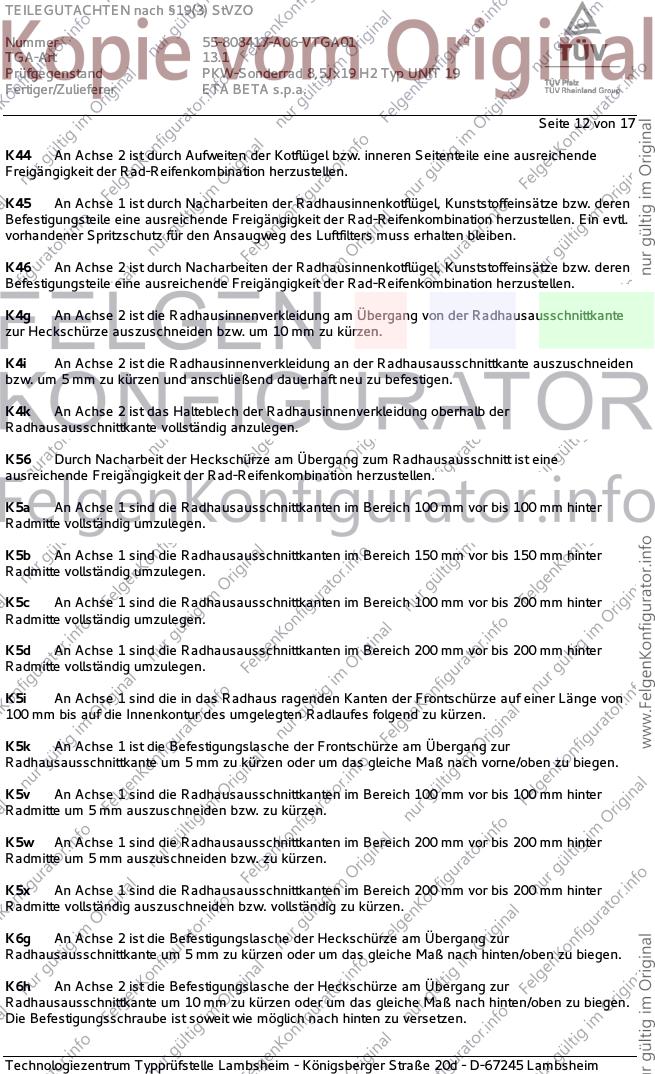

Seite 12 von 17
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4g An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Heckschürze auszuschneiden bzw. um 10 mm zu kürzen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K4k An Achse 2 ist das Halteblech der Radhausinnenverkleidung oberhalb der
Radhausausschnittkante vollständig anzulegen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K5c An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5i An Achse 1 sind die in das Radhaus ragenden Kanten der Frontschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K5k An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
K5v An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K5w An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K5x An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig auszuschneiden bzw. vollständig zu kürzen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 55-808417-A06-VTGA01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5Jx19 H2 Typ UNIT 19
Fertiger/Zulieferer ETA BETA s.p.a.

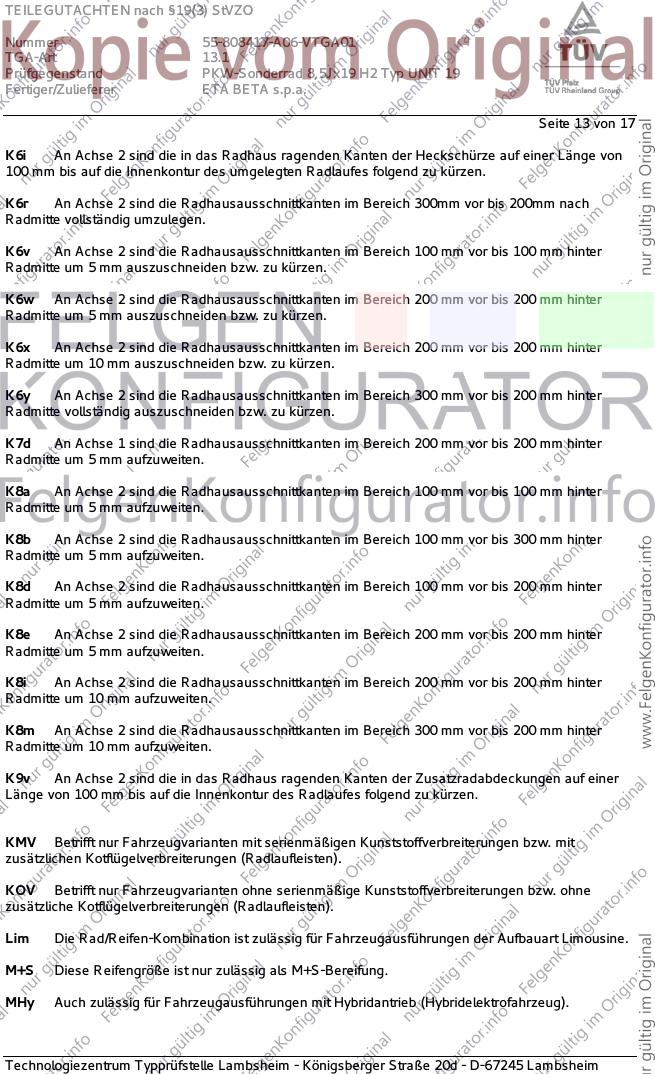

Seite 13 von 17
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6r An Achse 2 sind die Radhausausschnittkanten im Bereich 300mm vor bis 200mm nach
Radmitte vollständig umzulegen.
K6v An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6w An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6x An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm auszuschneiden bzw. zu kürzen.
K6y An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte vollständig auszuschneiden bzw. zu kürzen.
K7d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8b An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 300 mm hinter
Radmitte um 5 mm aufzuweiten.
K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8i An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K9v An Achse 2 sind die in das Radhaus ragenden Kanten der Zusatzradabdeckungen auf einer
Länge von 100 mm bis auf die Innenkontur des Radlaufes folgend zu kürzen.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne
zusätzliche Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
MHy Auch zulässig für Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 55-808417-A06-VTGA01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5Jx19 H2 Typ UNIT 19
Fertiger/Zulieferer ETA BETA s.p.a.

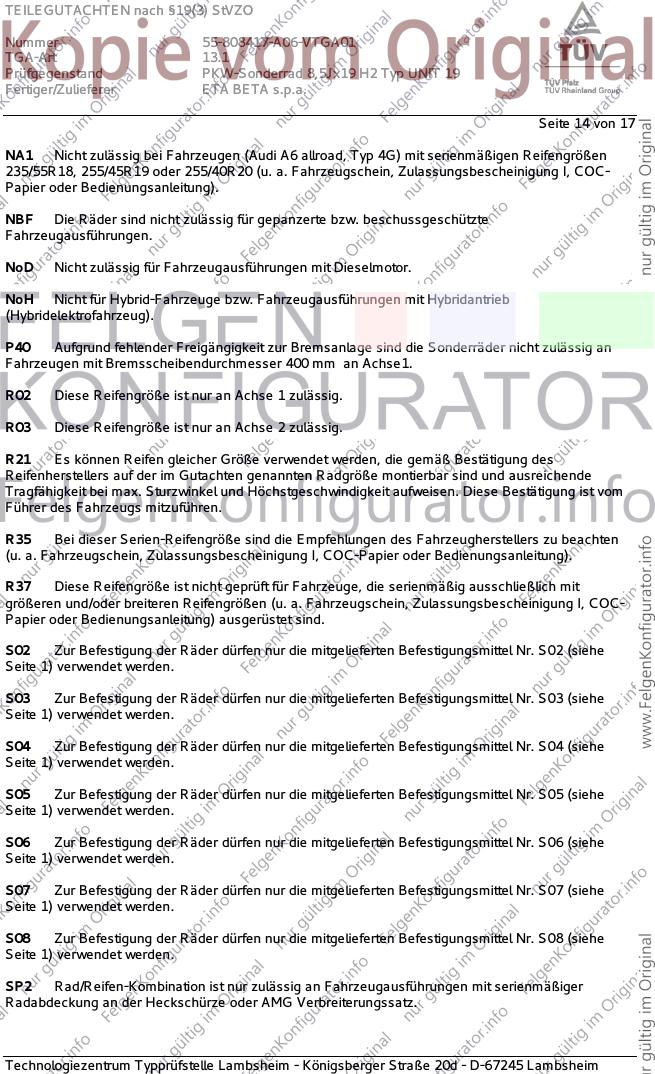

Seite 14 von 17
NA1 Nicht zulässig bei Fahrzeugen (Audi A6 allroad, Typ 4G) mit serienmäßigen Reifengrößen
235/55R18, 255/45R19 oder 255/40R20 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung).
NBF Die Räder sind nicht zulässig für gepanzerte bzw. beschussgeschützte
Fahrzeugausführungen.
NoD Nicht zulässig für Fahrzeugausführungen mit Dieselmotor.
NoH Nicht für Hybrid-Fahrzeuge bzw. Fahrzeugausführungen mit Hybridantrieb
(Hybridelektrofahrzeug).
P40 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 400 mm an Achse1.
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R21 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des
Reifenherstellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende
Tragfähigkeit bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen. Diese Bestätigung ist vom
Führer des Fahrzeugs mitzuführen.
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
S06 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06 (siehe
Seite 1) verwendet werden.
S07 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S07 (siehe
Seite 1) verwendet werden.
S08 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S08 (siehe
Seite 1) verwendet werden.
SP2 Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit serienmäßiger
Radabdeckung an der Heckschürze oder AMG Verbreiterungssatz.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 55-808417-A06-VTGA01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5Jx19 H2 Typ UNIT 19
Fertiger/Zulieferer ETA BETA s.p.a.

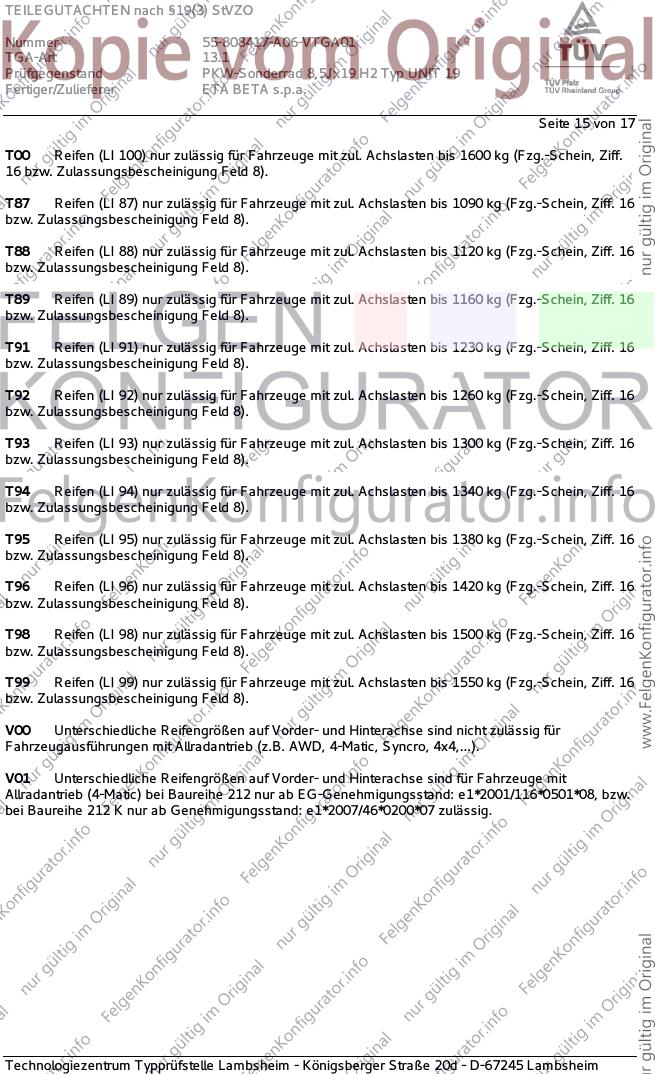

Seite 15 von 17
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V01 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind für Fahrzeuge mit
Allradantrieb (4-Matic) bei Baureihe 212 nur ab EG-Genehmigungsstand: e1*2001/116*0501*08, bzw.
bei Baureihe 212 K nur ab Genehmigungsstand: e1*2007/46*0200*07 zulässig.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 55-808417-A06-VTGA01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5Jx19 H2 Typ UNIT 19
Fertiger/Zulieferer ETA BETA s.p.a.
Seite 16 von 17
V19 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 215/35R19 245/30R19, 255/30R19
Nr. 2 225/35R19 245/30R19, 255/30R19, 265/30R19, 305/25R19
Nr. 3 225/40R19 245/35R19, 255/35R19
Nr. 4 225/45R19 245/40R19, 255/40R19
Nr. 5 235/35R19 255/30R19, 265/30R19, 275/30R19, 315/25R19
Nr. 6 235/40R19 265/35R19, 275/35R19
Nr. 7 235/45R19 255/40R19
Nr. 8 235/50R19 255/45R19
Nr. 9 235/55R19 255/50R19, 285/45R19, 295/45R19
Nr. 10 245/30R19 305/25R19
Nr. 11 245/35R19 275/30R19, 285/30R19
Nr. 12 245/40R19 275/35R19, 285/35R19
Nr. 13 245/45R19 275/40R19
Nr. 14 245/50R19 275/45R19
Nr. 15 255/30R19 305/25R19
Nr. 16 255/35R19 285/30R19, 295/30R19, 305/30R19
Nr. 17 255/40R19 285/35R19, 295/35R19
Nr. 18 255/45R19 285/40R19
Nr. 19 255/50R19 285/45R19, 295/45R19
Nr. 20 265/30R19 305/25R19, 315/25R19
Nr. 21 265/35R19 295/30R19, 305/30R19
Nr. 22 265/40R19 295/35R19
Nr. 23 265/45R19 295/40R19
Nr. 24 265/50R19 295/45R19
Nr. 25 275/30R19 315/25R19
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
X36 Sonderrad nur zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 360 mm
an Achse 1.
X77 Rad-/Reifenkombination nicht zulässig für Fahrzeugausführungen mit 3. Sitzreihe.
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in bei Cariano Del Colle (BS) ab Mai 2017
durchgeführt. Die Verwendungsprüfung fand am 24. August 2017 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 55-808417-A06-VTGA01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5Jx19 H2 Typ UNIT 19
Fertiger/Zulieferer ETA BETA s.p.a.

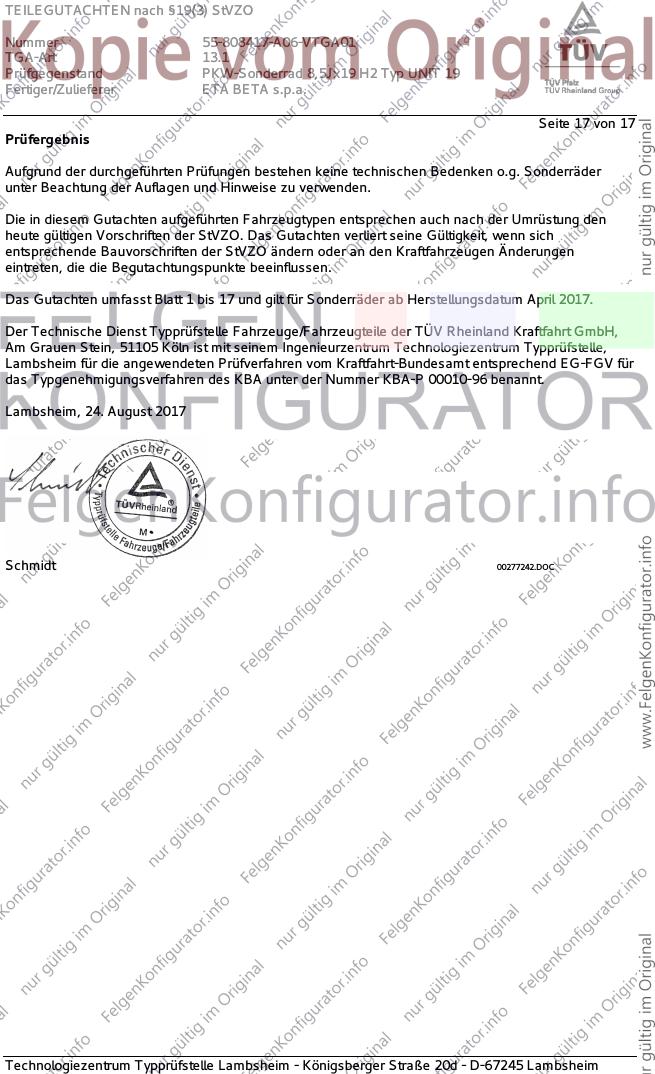

Seite 17 von 17
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 17 und gilt für Sonderräder ab Herstellungsdatum April 2017.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 24. August 2017
Schmidt 00277242.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
