TEILEGUTACHTEN nach §19(3) StVZO
Nummer 17-0626-A05-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 9.0JX21 H2 Typ KX1 21 A
Fertiger/Zulieferer mbDESIGN GmbH & Co.KG

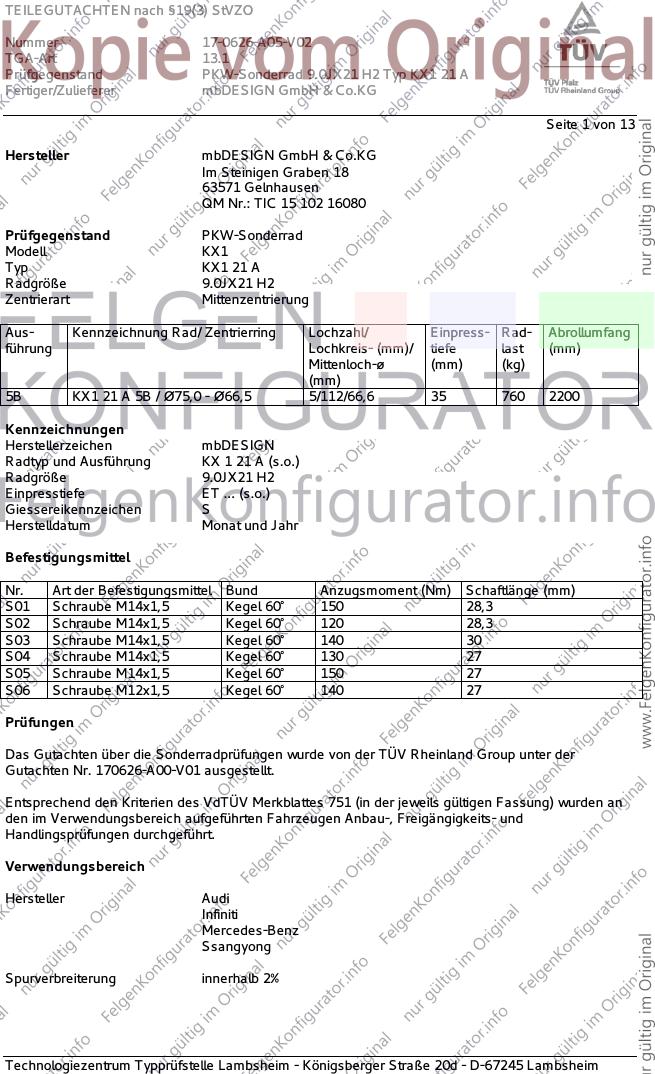

Seite 1 von 13
Hersteller mbDESIGN GmbH & Co.KG
Im Steinigen Graben 18
63571 Gelnhausen
QM Nr.: TIC 15 102 16080
Prüfgegenstand PKW-Sonderrad
Modell KX1
Typ KX1 21 A
Radgröße 9.0JX21 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
5B KX1 21 A 5B / Ø75,0 - Ø66,5 5/112/66,6 35 760 2200
Kennzeichnungen
Herstellerzeichen mbDESIGN
Radtyp und Ausführung KX 1 21 A (s.o.)
Radgröße 9.0JX21 H2
Einpresstiefe ET ... (s.o.)
Giessereikennzeichen S
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M14x1,5 Kegel 60° 150 28,3
S02 Schraube M14x1,5 Kegel 60° 120 28,3
S03 Schraube M14x1,5 Kegel 60° 140 30
S04 Schraube M14x1,5 Kegel 60° 130 27
S05 Schraube M14x1,5 Kegel 60° 150 27
S06 Schraube M12x1,5 Kegel 60° 140 27
Prüfungen
Das Gutachten über die Sonderradprüfungen wurde von der TÜV Rheinland Group unter der
Gutachten Nr. 170626-A00-V01 ausgestellt.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Infiniti
Mercedes-Benz
Ssangyong
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 17-0626-A05-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 9.0JX21 H2 Typ KX1 21 A
Fertiger/Zulieferer mbDESIGN GmbH & Co.KG

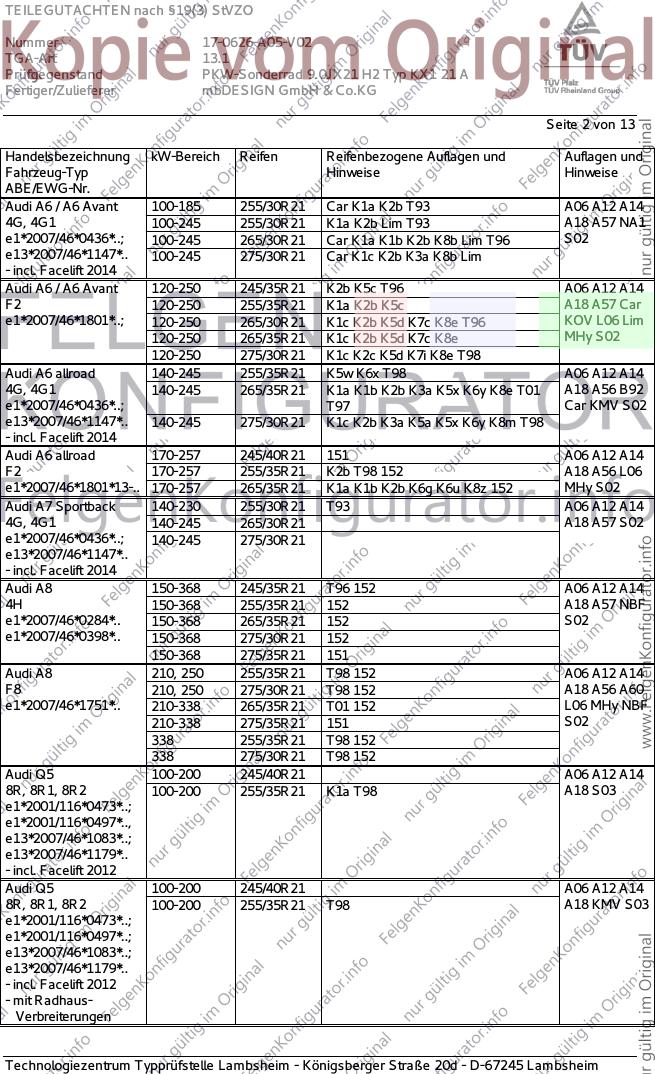

Seite 2 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A6 / A6 Avant 100-185 255/30R21 Car K1a K2b T93 A06 A12 A14
4G, 4G1 100-245 255/30R21 K1a K2b Lim T93 A18 A57 NA1
e1*2007/46*0436*..; 100-245 265/30R21 Car K1a K1b K2b K8b Lim T96 S02
e13*2007/46*1147*.. 100-245 275/30R21 Car K1c K2b K3a K8b Lim
- incl. Facelift 2014
Audi A6 / A6 Avant 120-250 245/35R21 K2b K5c T96 A06 A12 A14
F2 120-250 255/35R21 K1a K2b K5c A18 A57 Car
e1*2007/46*1801*..; 120-250 265/30R21 K1c K2b K5d K7c K8e T96 KOV L06 Lim
120-250 265/35R21 K1c K2b K5d K7c K8e MHy S02
120-250 275/30R21 K1c K2c K5d K7i K8e T98
Audi A6 allroad 140-245 255/35R21 K5w K6x T98 A06 A12 A14
4G, 4G1 140-245 265/35R21 K1a K1b K2b K3a K5x K6y K8e T01 A18 A56 B92
e1*2007/46*0436*..; T97 Car KMV S02
e13*2007/46*1147*.. 140-245 275/30R21 K1c K2b K3a K5a K5x K6y K8m T98
- incl. Facelift 2014
Audi A6 allroad 170-257 245/40R21 151 A06 A12 A14
F2 170-257 255/35R21 K2b T98 152 A18 A56 L06
e1*2007/46*1801*13-.. 170-257 265/35R21 K1a K1b K2b K6g K6u K8z 152 MHy S02
Audi A7 Sportback 140-230 255/30R21 T93 A06 A12 A14
4G, 4G1 140-245 265/30R21 A18 A57 S02
e1*2007/46*0436*..; 140-245 275/30R21
e13*2007/46*1147*..
- incl. Facelift 2014
Audi A8 150-368 245/35R21 T96 152 A06 A12 A14
4H 150-368 255/35R21 152 A18 A57 NBF
e1*2007/46*0284*.. 150-368 265/35R21 152 S02
e1*2007/46*0398*.. 150-368 275/30R21 152
150-368 275/35R21 151
Audi A8 210, 250 255/35R21 T98 152 A06 A12 A14
F8 210, 250 275/30R21 T98 152 A18 A56 A60
e1*2007/46*1751*.. 210-338 265/35R21 T01 152 L06 MHy NBF
210-338 275/35R21 151 S02
338 255/35R21 T98 152
338 275/30R21 T98 152
Audi Q5 100-200 245/40R21 A06 A12 A14
8R, 8R1, 8R2 100-200 255/35R21 K1a T98 A18 S03
e1*2001/116*0473*..;
e1*2001/116*0497*..,
e13*2007/46*1083*..;
e13*2007/46*1179*..
- incl. Facelift 2012
Audi Q5 100-200 245/40R21 A06 A12 A14
8R, 8R1, 8R2 100-200 255/35R21 T98 A18 KMV S03
e1*2001/116*0473*..;
e1*2001/116*0497*..;
e13*2007/46*1083*..;
e13*2007/46*1179*..
- incl. Facelift 2012
- mit Radhaus-
Verbreiterungen
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 17-0626-A05-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 9.0JX21 H2 Typ KX1 21 A
Fertiger/Zulieferer mbDESIGN GmbH & Co.KG

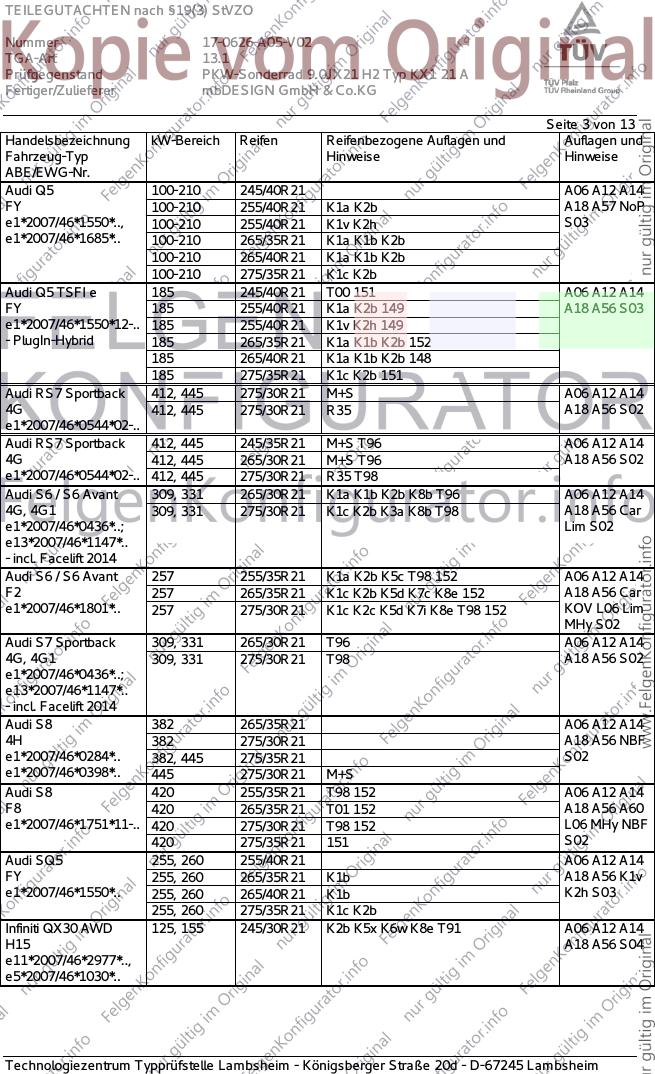

Seite 3 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi Q5 100-210 245/40R21 A06 A12 A14
FY 100-210 255/40R21 K1a K2b A18 A57 NoP
e1*2007/46*1550*.., 100-210 255/40R21 K1v K2h S03
e1*2007/46*1685*.. 100-210 265/35R21 K1a K1b K2b
100-210 265/40R21 K1a K1b K2b
100-210 275/35R21 K1c K2b
Audi Q5 TSFI e 185 245/40R21 T00 151 A06 A12 A14
FY 185 255/40R21 K1a K2b 149 A18 A56 S03
e1*2007/46*1550*12-.. 185 255/40R21 K1v K2h 149
- PlugIn-Hybrid 185 265/35R21 K1a K1b K2b 152
185 265/40R21 K1a K1b K2b 148
185 275/35R21 K1c K2b 151
Audi RS7 Sportback 412, 445 275/30R21 M+S A06 A12 A14
4G 412, 445 275/30R21 R35 A18 A56 S02
e1*2007/46*0544*02-..
Audi RS7 Sportback 412, 445 245/35R21 M+S T96 A06 A12 A14
4G 412, 445 265/30R21 M+S T96 A18 A56 S02
e1*2007/46*0544*02-.. 412, 445 275/30R21 R35 T98
Audi S6 / S6 Avant 309, 331 265/30R21 K1a K1b K2b K8b T96 A06 A12 A14
4G, 4G1 309, 331 275/30R21 K1c K2b K3a K8b T98 A18 A56 Car
e1*2007/46*0436*..; Lim S02
e13*2007/46*1147*..
- incl. Facelift 2014
Audi S6 / S6 Avant 257 255/35R21 K1a K2b K5c T98 152 A06 A12 A14
F2 257 265/35R21 K1c K2b K5d K7c K8e 152 A18 A56 Car
e1*2007/46*1801*.. 257 275/30R21 K1c K2c K5d K7i K8e T98 152 KOV L06 Lim
MHy S02
Audi S7 Sportback 309, 331 265/30R21 T96 A06 A12 A14
4G, 4G1 309, 331 275/30R21 T98 A18 A56 S02
e1*2007/46*0436*..;
e13*2007/46*1147*..
- incl. Facelift 2014
Audi S8 382 265/35R21 A06 A12 A14
4H 382 275/30R21 A18 A56 NBF
e1*2007/46*0284*.. 382, 445 275/35R21 S02
e1*2007/46*0398*.. 445 275/30R21 M+S
Audi S8 420 255/35R21 T98 152 A06 A12 A14
F8 420 265/35R21 T01 152 A18 A56 A60
e1*2007/46*1751*11-.. 420 275/30R21 T98 152 L06 MHy NBF
420 275/35R21 151 S02
Audi SQ5 255, 260 255/40R21 A06 A12 A14
FY 255, 260 265/35R21 K1b A18 A56 K1v
e1*2007/46*1550*.. 255, 260 265/40R21 K1b K2h S03
255, 260 275/35R21 K1c K2b
Infiniti QX30 AWD 125, 155 245/30R21 K2b K5x K6w K8e T91 A06 A12 A14
H15 A18 A56 S04
e11*2007/46*2977*..,
e5*2007/46*1030*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 17-0626-A05-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 9.0JX21 H2 Typ KX1 21 A
Fertiger/Zulieferer mbDESIGN GmbH & Co.KG

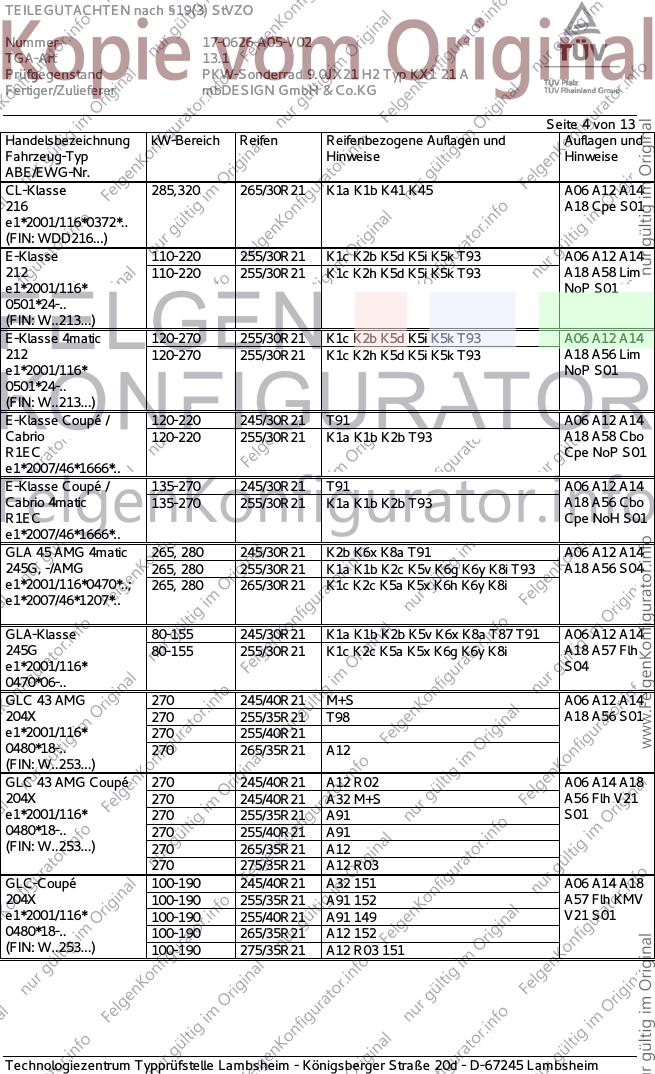

Seite 4 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
CL-Klasse 285,320 265/30R21 K1a K1b K41 K45 A06 A12 A14
216 A18 Cpe S01
e1*2001/116*0372*..
(FIN: WDD216...)
E-Klasse 110-220 255/30R21 K1c K2b K5d K5i K5k T93 A06 A12 A14
212 110-220 255/30R21 K1c K2h K5d K5i K5k T93 A18 A58 Lim
e1*2001/116* NoP S01
0501*24-..
(FIN: W..213...)
E-Klasse 4matic 120-270 255/30R21 K1c K2b K5d K5i K5k T93 A06 A12 A14
212 120-270 255/30R21 K1c K2h K5d K5i K5k T93 A18 A56 Lim
e1*2001/116* NoP S01
0501*24-..
(FIN: W..213...)
E-Klasse Coupé / 120-220 245/30R21 T91 A06 A12 A14
Cabrio 120-220 255/30R21 K1a K1b K2b T93 A18 A58 Cbo
R1EC Cpe NoP S01
e1*2007/46*1666*..
E-Klasse Coupé / 135-270 245/30R21 T91 A06 A12 A14
Cabrio 4matic 135-270 255/30R21 K1a K1b K2b T93 A18 A56 Cbo
R1EC Cpe NoH S01
e1*2007/46*1666*..
GLA 45 AMG 4matic 265, 280 245/30R21 K2b K6x K8a T91 A06 A12 A14
245G, -/AMG 265, 280 255/30R21 K1a K1b K2c K5v K6g K6y K8i T93 A18 A56 S04
e1*2001/116*0470*..; 265, 280 265/30R21 K1c K2c K5a K5x K6h K6y K8i
e1*2007/46*1207*..
GLA-Klasse 80-155 245/30R21 K1a K1b K2b K5v K6x K8a T87 T91 A06 A12 A14
245G 80-155 255/30R21 K1c K2c K5a K5x K6g K6y K8i A18 A57 Flh
e1*2001/116* S04
0470*06-..
GLC 43 AMG 270 245/40R21 M+S A06 A12 A14
204X 270 255/35R21 T98 A18 A56 S01
e1*2001/116* 270 255/40R21
0480*18-.. 270 265/35R21 A12
(FIN: W..253...)
GLC 43 AMG Coupé 270 245/40R21 A12 R02 A06 A14 A18
204X 270 245/40R21 A32 M+S A56 Flh V21
e1*2001/116* 270 255/35R21 A91 S01
0480*18-.. 270 255/40R21 A91
(FIN: W..253...) 270 265/35R21 A12
270 275/35R21 A12 R03
GLC-Coupé 100-190 245/40R21 A32 151 A06 A14 A18
204X 100-190 255/35R21 A91 152 A57 Flh KMV
e1*2001/116* 100-190 255/40R21 A91 149 V21 S01
0480*18-.. 100-190 265/35R21 A12 152
(FIN: W..253...) 100-190 275/35R21 A12 R03 151
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 17-0626-A05-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 9.0JX21 H2 Typ KX1 21 A
Fertiger/Zulieferer mbDESIGN GmbH & Co.KG

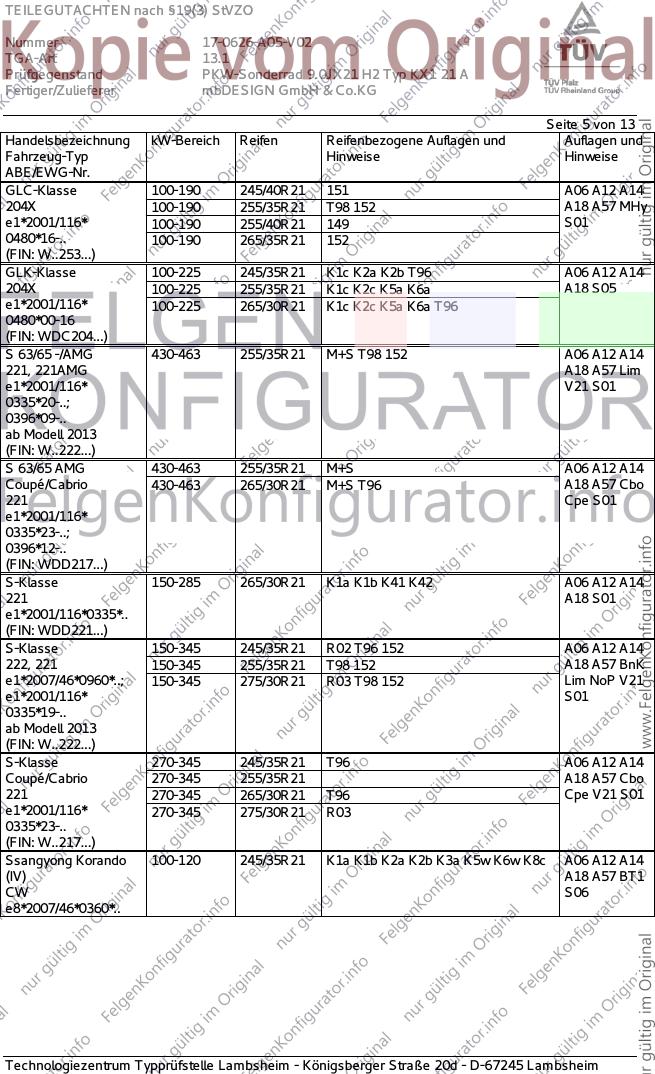

Seite 5 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
GLC-Klasse 100-190 245/40R21 151 A06 A12 A14
204X 100-190 255/35R21 T98 152 A18 A57 MHy
e1*2001/116* 100-190 255/40R21 149 S01
0480*16-.. 100-190 265/35R21 152
(FIN: W..253...)
GLK-Klasse 100-225 245/35R21 K1c K2a K2b T96 A06 A12 A14
204X 100-225 255/35R21 K1c K2c K5a K6a A18 S05
e1*2001/116* 100-225 265/30R21 K1c K2c K5a K6a T96
0480*00-16
(FIN: WDC204...)
S 63/65 -/AMG 430-463 255/35R21 M+S T98 152 A06 A12 A14
221, 221AMG A18 A57 Lim
e1*2001/116* V21 S01
0335*20-..;
0396*09-..
ab Modell 2013
(FIN: W..222...)
S 63/65 AMG 430-463 255/35R21 M+S A06 A12 A14
Coupé/Cabrio 430-463 265/30R21 M+S T96 A18 A57 Cbo
221 Cpe S01
e1*2001/116*
0335*23-..;
0396*12-..
(FIN: WDD217...)
S-Klasse 150-285 265/30R21 K1a K1b K41 K42 A06 A12 A14
221 A18 S01
e1*2001/116*0335*..
(FIN: WDD221...)
S-Klasse 150-345 245/35R21 R02 T96 152 A06 A12 A14
222, 221 150-345 255/35R21 T98 152 A18 A57 BnK
e1*2007/46*0960*..; 150-345 275/30R21 R03 T98 152 Lim NoP V21
e1*2001/116* S01
0335*19-..
ab Modell 2013
(FIN: W..222...)
S-Klasse 270-345 245/35R21 T96 A06 A12 A14
Coupé/Cabrio 270-345 255/35R21 A18 A57 Cbo
221 270-345 265/30R21 T96 Cpe V21 S01
e1*2001/116* 270-345 275/30R21 R03
0335*23-..
(FIN: W..217...)
Ssangyong Korando 100-120 245/35R21 K1a K1b K2a K2b K3a K5w K6w K8c A06 A12 A14
(IV) A18 A57 BT1
CW S06
e8*2007/46*0360*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 17-0626-A05-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 9.0JX21 H2 Typ KX1 21 A
Fertiger/Zulieferer mbDESIGN GmbH & Co.KG

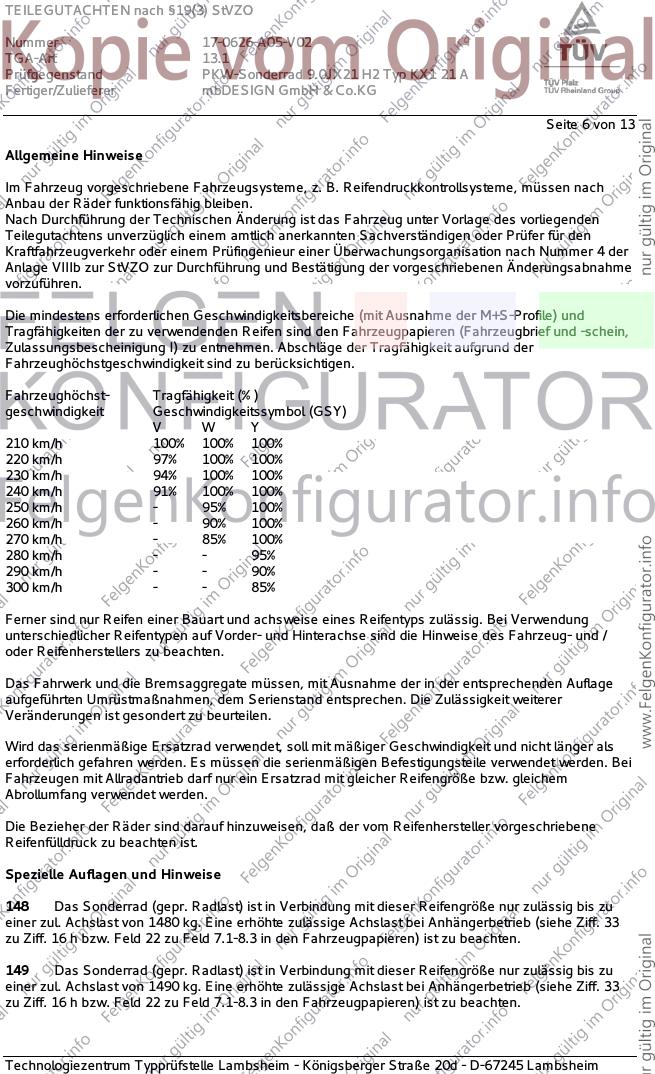

Seite 6 von 13
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage des vorliegenden
Teilegutachtens unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der vorgeschriebenen Änderungsabnahme
vorzuführen.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der
Fahrzeughöchstgeschwindigkeit sind zu berücksichtigen.
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und /
oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, daß der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
148 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1480 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
149 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1490 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 17-0626-A05-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 9.0JX21 H2 Typ KX1 21 A
Fertiger/Zulieferer mbDESIGN GmbH & Co.KG

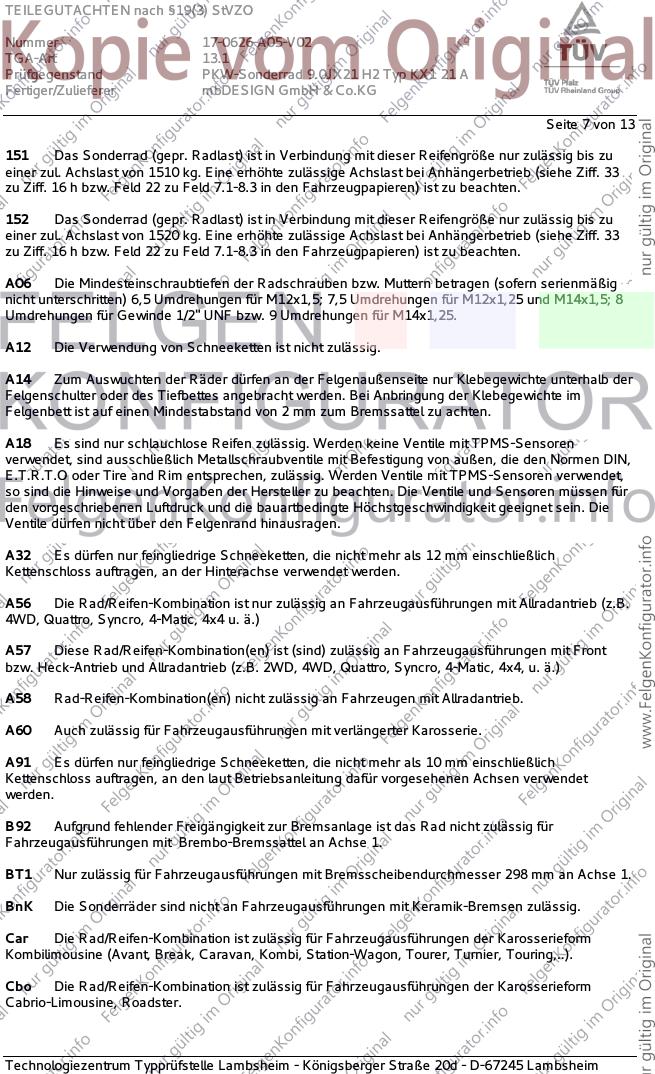

Seite 7 von 13
151 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1510 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
152 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1520 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A06 Die Mindesteinschraubtiefen der Radschrauben bzw. Muttern betragen (sofern serienmäßig
nicht unterschritten) 6,5 Umdrehungen für M12x1,5; 7,5 Umdrehungen für M12x1,25 und M14x1,5; 8
Umdrehungen für Gewinde 1/2" UNF bzw. 9 Umdrehungen für M14x1,25.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A18 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind ausschließlich Metallschraubventile mit Befestigung von außen, die den Normen DIN,
E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensoren verwendet,
so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für
den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die
Ventile dürfen nicht über den Felgenrand hinausragen.
A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Hinterachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A60 Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
B92 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist das Rad nicht zulässig für
Fahrzeugausführungen mit Brembo-Bremssattel an Achse 1.
BT1 Nur zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 298 mm an Achse 1.
BnK Die Sonderräder sind nicht an Fahrzeugausführungen mit Keramik-Bremsen zulässig.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Cabrio-Limousine, Roadster.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 17-0626-A05-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 9.0JX21 H2 Typ KX1 21 A
Fertiger/Zulieferer mbDESIGN GmbH & Co.KG

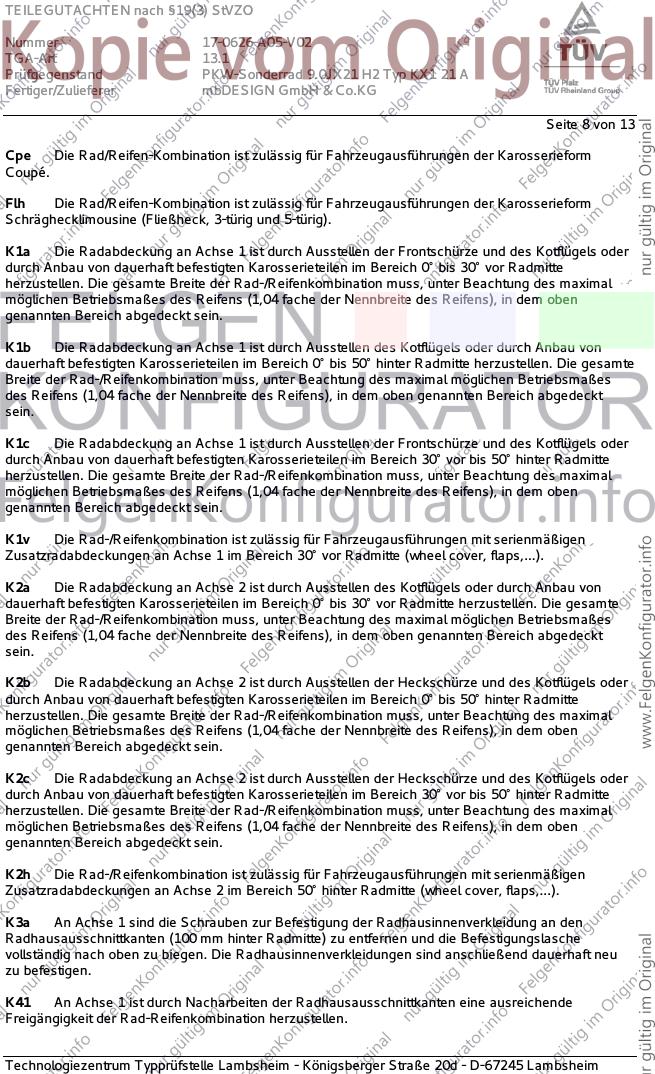

Seite 8 von 13
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Coupé.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1v Die Rad-/Reifenkombination ist zulässig für Fahrzeugausführungen mit serienmäßigen
Zusatzradabdeckungen an Achse 1 im Bereich 30° vor Radmitte (wheel cover, flaps,...).
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2h Die Rad-/Reifenkombination ist zulässig für Fahrzeugausführungen mit serienmäßigen
Zusatzradabdeckungen an Achse 2 im Bereich 50° hinter Radmitte (wheel cover, flaps,...).
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm hinter Radmitte) zu entfernen und die Befestigungslasche
vollständig nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu
zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 17-0626-A05-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 9.0JX21 H2 Typ KX1 21 A
Fertiger/Zulieferer mbDESIGN GmbH & Co.KG

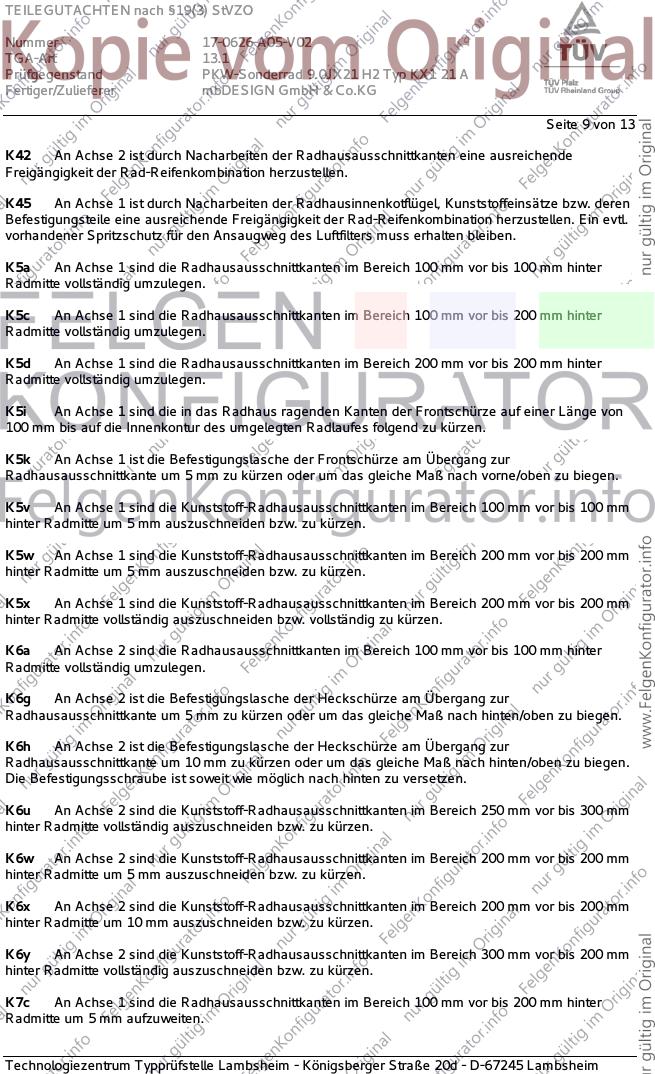

Seite 9 von 13
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K5c An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5i An Achse 1 sind die in das Radhaus ragenden Kanten der Frontschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K5k An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
K5v An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K5w An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K5x An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte vollständig auszuschneiden bzw. vollständig zu kürzen.
K6a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6u An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 250 mm vor bis 300 mm
hinter Radmitte vollständig auszuschneiden bzw. zu kürzen.
K6w An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6x An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 10 mm auszuschneiden bzw. zu kürzen.
K6y An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm
hinter Radmitte vollständig auszuschneiden bzw. zu kürzen.
K7c An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 17-0626-A05-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 9.0JX21 H2 Typ KX1 21 A
Fertiger/Zulieferer mbDESIGN GmbH & Co.KG

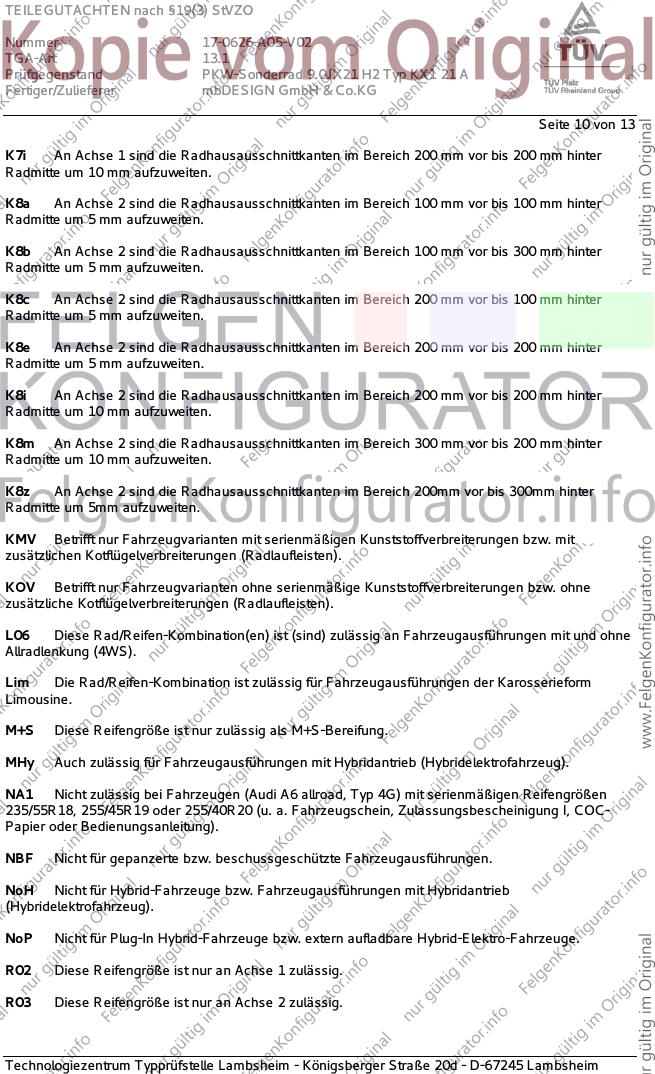

Seite 10 von 13
K7i An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8b An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 300 mm hinter
Radmitte um 5 mm aufzuweiten.
K8c An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8i An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8z An Achse 2 sind die Radhausausschnittkanten im Bereich 200mm vor bis 300mm hinter
Radmitte um 5mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne
zusätzliche Kotflügelverbreiterungen (Radlaufleisten).
L06 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit und ohne
Allradlenkung (4WS).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
MHy Auch zulässig für Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug).
NA1 Nicht zulässig bei Fahrzeugen (Audi A6 allroad, Typ 4G) mit serienmäßigen Reifengrößen
235/55R18, 255/45R19 oder 255/40R20 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung).
NBF Nicht für gepanzerte bzw. beschussgeschützte Fahrzeugausführungen.
NoH Nicht für Hybrid-Fahrzeuge bzw. Fahrzeugausführungen mit Hybridantrieb
(Hybridelektrofahrzeug).
NoP Nicht für Plug-In Hybrid-Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge.
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 17-0626-A05-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 9.0JX21 H2 Typ KX1 21 A
Fertiger/Zulieferer mbDESIGN GmbH & Co.KG

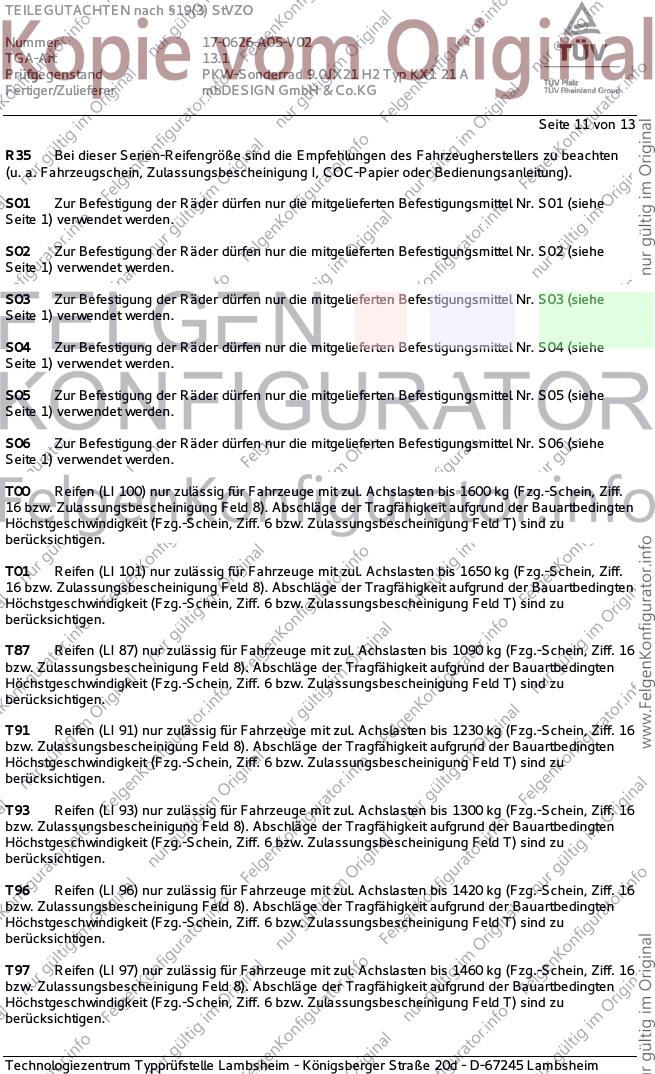

Seite 11 von 13
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
S01 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 (siehe
Seite 1) verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
S06 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06 (siehe
Seite 1) verwendet werden.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T01 Reifen (LI 101) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1650 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 17-0626-A05-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 9.0JX21 H2 Typ KX1 21 A
Fertiger/Zulieferer mbDESIGN GmbH & Co.KG

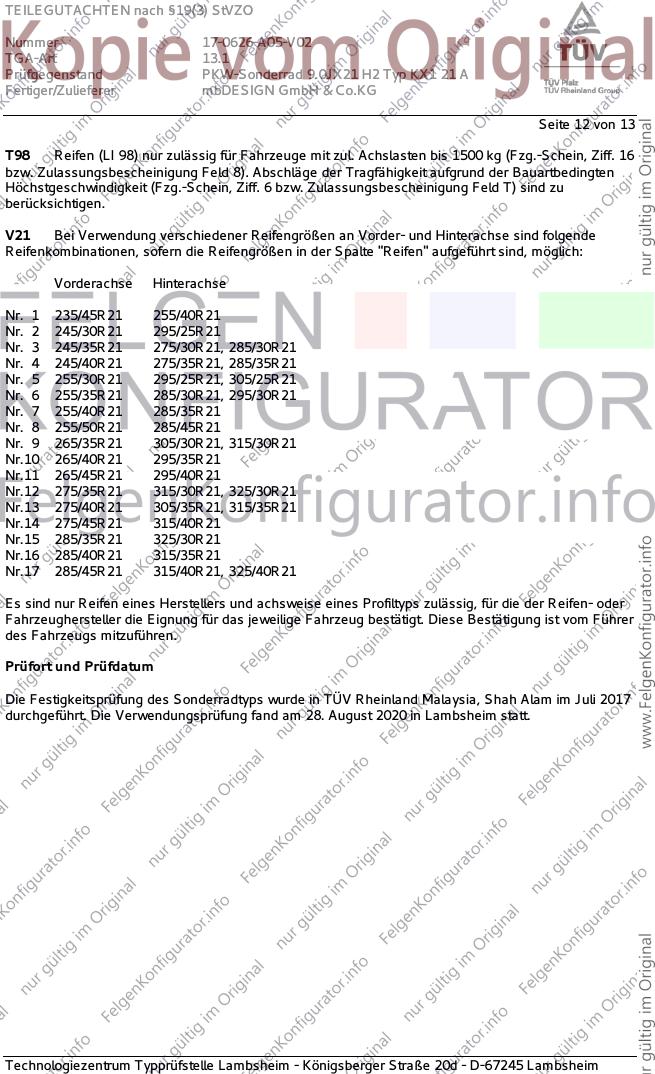

Seite 12 von 13
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
V21 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 235/45R21 255/40R21
Nr. 2 245/30R21 295/25R21
Nr. 3 245/35R21 275/30R21, 285/30R21
Nr. 4 245/40R21 275/35R21, 285/35R21
Nr. 5 255/30R21 295/25R21, 305/25R21
Nr. 6 255/35R21 285/30R21, 295/30R21
Nr. 7 255/40R21 285/35R21
Nr. 8 255/50R21 285/45R21
Nr. 9 265/35R21 305/30R21, 315/30R21
Nr.10 265/40R21 295/35R21
Nr.11 265/45R21 295/40R21
Nr.12 275/35R21 315/30R21, 325/30R21
Nr.13 275/40R21 305/35R21, 315/35R21
Nr.14 275/45R21 315/40R21
Nr.15 285/35R21 325/30R21
Nr.16 285/40R21 315/35R21
Nr.17 285/45R21 315/40R21, 325/40R21
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in TÜV Rheinland Malaysia, Shah Alam im Juli 2017
durchgeführt. Die Verwendungsprüfung fand am 28. August 2020 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 17-0626-A05-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 9.0JX21 H2 Typ KX1 21 A
Fertiger/Zulieferer mbDESIGN GmbH & Co.KG

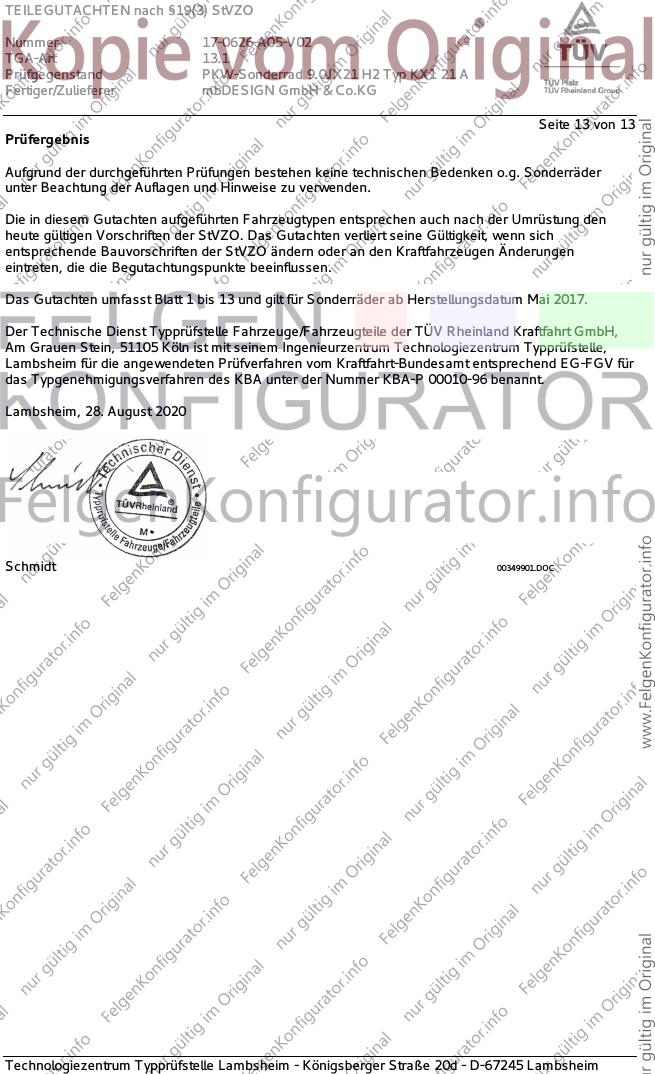

Seite 13 von 13
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 13 und gilt für Sonderräder ab Herstellungsdatum Mai 2017.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 28. August 2020
Schmidt 00349901.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
