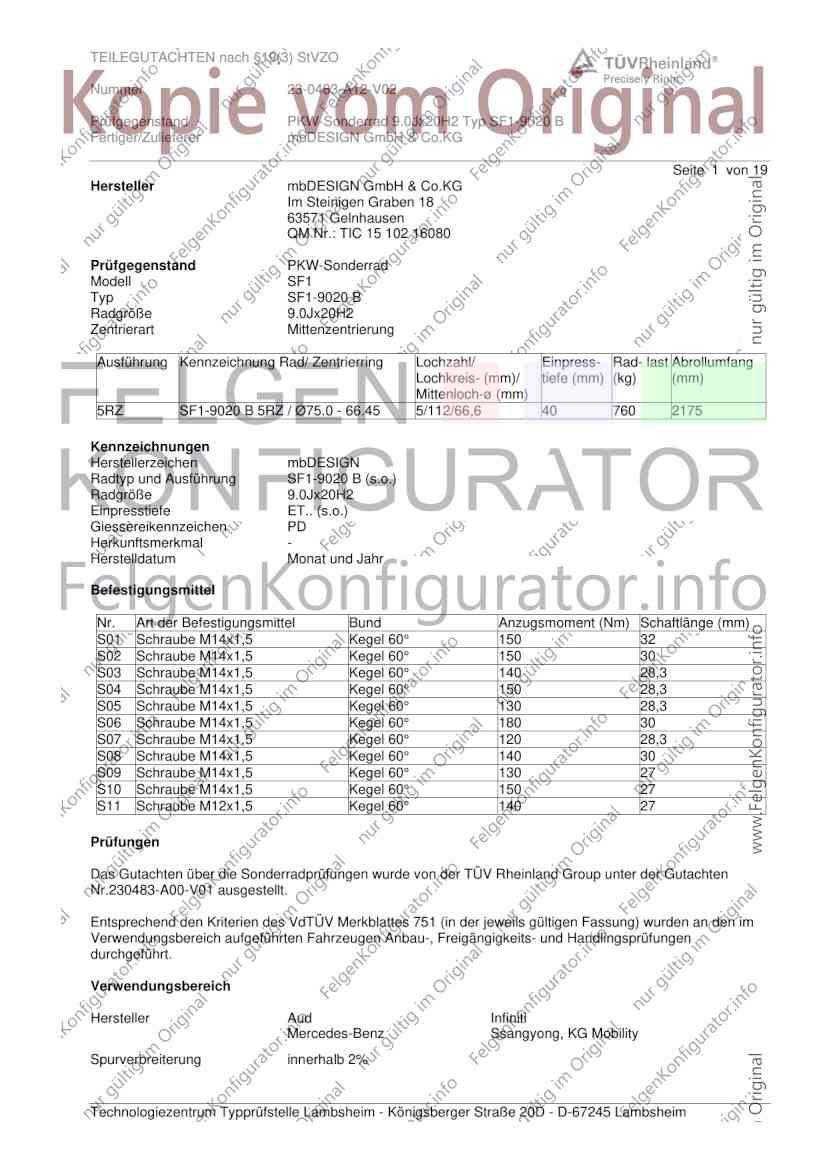

TEILEGUTACHTEN nach §19(3) StVZO
Nummer 23-0483-A12-V02
Prüfgegenstand PKW-Sonderrad 9.0Jx20H2 Typ SF1-9020 B
Fertiger/Zulieferer mbDESIGN GmbH & Co.KG
Seite 1 von 19
Hersteller mbDESIGN GmbH & Co.KG
Im Steinigen Graben 18
63571 Gelnhausen
QM Nr.: TIC 15 102 16080
Prüfgegenstand PKW-Sonderrad
Modell SF1
Typ SF1-9020 B
Radgröße 9.0Jx20H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- last Abrollumfang
Lochkreis- (mm)/ tiefe (mm) (kg) (mm)
Mittenloch-ø (mm)
5RZ SF1-9020 B 5RZ / Ø75.0 - 66.45 5/112/66,6 40 760 2175
Kennzeichnungen
Herstellerzeichen mbDESIGN
Radtyp und Ausführung SF1-9020 B (s.o.)
Radgröße 9.0Jx20H2
Einpresstiefe ET.. (s.o.)
Giessereikennzeichen PD
Herkunftsmerkmal -
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M14x1,5 Kegel 60° 150 32
S02 Schraube M14x1,5 Kegel 60° 150 30
S03 Schraube M14x1,5 Kegel 60° 140 28,3
S04 Schraube M14x1,5 Kegel 60° 150 28,3
S05 Schraube M14x1,5 Kegel 60° 130 28,3
S06 Schraube M14x1,5 Kegel 60° 180 30
S07 Schraube M14x1,5 Kegel 60° 120 28,3
S08 Schraube M14x1,5 Kegel 60° 140 30
S09 Schraube M14x1,5 Kegel 60° 130 27
S10 Schraube M14x1,5 Kegel 60° 150 27
S11 Schraube M12x1,5 Kegel 60° 140 27
Prüfungen
Das Gutachten über die Sonderradprüfungen wurde von der TÜV Rheinland Group unter der Gutachten
Nr.230483-A00-V01 ausgestellt.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an den im
Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprüfungen
durchgeführt.
Verwendungsbereich
Hersteller Aud Infiniti
Mercedes-Benz Ssangyong, KG Mobility
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 23-0483-A12-V02
Prüfgegenstand PKW-Sonderrad 9.0Jx20H2 Typ SF1-9020 B
Fertiger/Zulieferer mbDESIGN GmbH & Co.KG
Seite 2 von 19

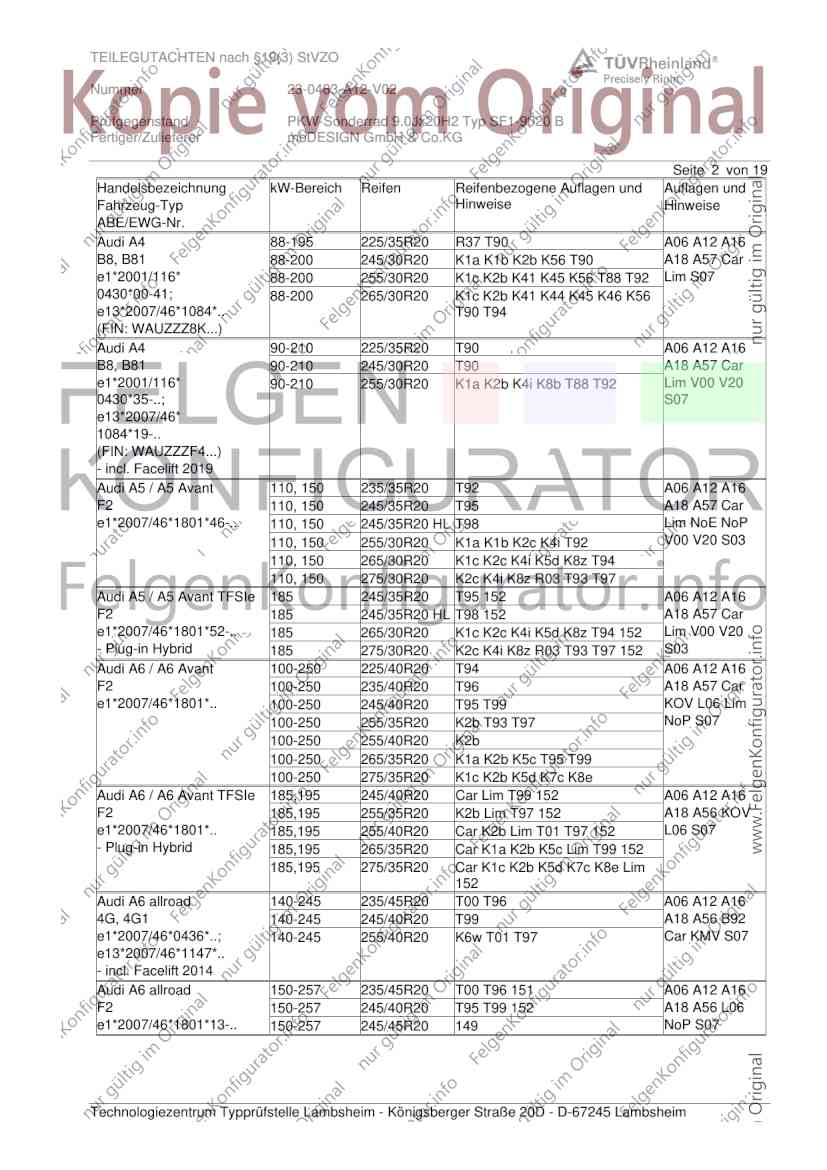

Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A4 88-195 225/35R20 R37 T90 A06 A12 A16
B8, B81 88-200 245/30R20 K1a K1b K2b K56 T90 A18 A57 Car
e1*2001/116* 88-200 255/30R20 K1c K2b K41 K45 K56 T88 T92 Lim S07
0430*00-41; 88-200 265/30R20 K1c K2b K41 K44 K45 K46 K56
e13*2007/46*1084*.. T90 T94
(FIN: WAUZZZ8K...)
Audi A4 90-210 225/35R20 T90 A06 A12 A16
B8, B81 90-210 245/30R20 T90 A18 A57 Car
e1*2001/116* 90-210 255/30R20 K1a K2b K4i K8b T88 T92 Lim V00 V20
0430*35-..; S07
e13*2007/46*
1084*19-..
(FIN: WAUZZZF4...)
- incl. Facelift 2019
Audi A5 / A5 Avant 110, 150 235/35R20 T92 A06 A12 A16
F2 110, 150 245/35R20 T95 A18 A57 Car
e1*2007/46*1801*46-.. 110, 150 245/35R20 HL T98 Lim NoE NoP
110, 150 255/30R20 K1a K1b K2c K4i T92 V00 V20 S03
110, 150 265/30R20 K1c K2c K4i K5d K8z T94
110, 150 275/30R20 K2c K4i K8z R03 T93 T97
Audi A5 / A5 Avant TFSIe 185 245/35R20 T95 152 A06 A12 A16
F2 185 245/35R20 HL T98 152 A18 A57 Car
e1*2007/46*1801*52-.. 185 265/30R20 K1c K2c K4i K5d K8z T94 152 Lim V00 V20
- Plug-in Hybrid 185 275/30R20 K2c K4i K8z R03 T93 T97 152 S03
Audi A6 / A6 Avant 100-250 225/40R20 T94 A06 A12 A16
F2 100-250 235/40R20 T96 A18 A57 Car
e1*2007/46*1801*.. 100-250 245/40R20 T95 T99 KOV L06 Lim
100-250 255/35R20 K2b T93 T97 NoP S07
100-250 255/40R20 K2b
100-250 265/35R20 K1a K2b K5c T95 T99
100-250 275/35R20 K1c K2b K5d K7c K8e
Audi A6 / A6 Avant TFSIe 185,195 245/40R20 Car Lim T99 152 A06 A12 A16
F2 185,195 255/35R20 K2b Lim T97 152 A18 A56 KOV
e1*2007/46*1801*.. 185,195 255/40R20 Car K2b Lim T01 T97 152 L06 S07
- Plug-in Hybrid 185,195 265/35R20 Car K1a K2b K5c Lim T99 152
185,195 275/35R20 Car K1c K2b K5d K7c K8e Lim
152
Audi A6 allroad 140-245 235/45R20 T00 T96 A06 A12 A16
4G, 4G1 140-245 245/40R20 T99 A18 A56 B92
e1*2007/46*0436*..; 140-245 255/40R20 K6w T01 T97 Car KMV S07
e13*2007/46*1147*..
- incl. Facelift 2014
Audi A6 allroad 150-257 235/45R20 T00 T96 151 A06 A12 A16
F2 150-257 245/40R20 T95 T99 152 A18 A56 L06
e1*2007/46*1801*13-.. 150-257 245/45R20 149 NoP S07
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 23-0483-A12-V02
Prüfgegenstand PKW-Sonderrad 9.0Jx20H2 Typ SF1-9020 B
Fertiger/Zulieferer mbDESIGN GmbH & Co.KG
Seite 3 von 19
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A8 210, 250 235/45R20 A91 T00 151 A06 A16 A18
F8 210, 250 245/40R20 A91 T99 152 A56 A60 BnK
e1*2007/46*1751*.. 210-338 235/45R20 A91 M+S T00 151 L06 MHy NBF
210-338 245/40R20 A91 M+S T99 152 S07
210-338 255/40R20 A98 T01 T97 152
210-338 265/40R20 A84 A98 151
210-338 275/35R20 A12 T98 152
210-338 275/40R20 A12 149
Audi Q5 (I) 100-200 235/45R20 A06 A12 A16
8R, 8R1, 8R2 100-200 245/45R20 A18 S08
e1*2001/116*0473*..;
e1*2001/116*0497*..,
e13*2007/46*1083*..;
e13*2007/46*1179*..
- incl. Facelift 2012
Audi Q5 (I) 100-200 235/45R20 A06 A12 A16
8R, 8R1, 8R2 100-200 245/45R20 A18 KMV S08
e1*2001/116*0473*..;
e1*2001/116*0497*..;
e13*2007/46*1083*..;
e13*2007/46*1179*..
- incl. Facelift 2012
- mit Radhaus-
Verbreiterungen
Audi Q5 TFSIe, - 185,195 235/45R20 T00 151 A06 A12 A16
/Sportback(II) 185,195 245/45R20 149 A18 A56 S08
FY 185,195 255/40R20 T01 T97 152
e1*2007/46*1550*12-46 185,195 255/45R20 147
- Plug-in Hybrid
- incl. Facelift 2021
Audi Q5, -/Sportback(II) 100-210 235/45R20 A06 A12 A16
FY 100-210 245/45R20 A18 A57 NoP
e1*2007/46*1550*00-46, 100-210 255/40R20 S08
e1*2007/46*1685*.. 100-210 255/45R20
- incl. Facelift 2021
Audi S4 245 245/30R20 K1a K1b K2b K56 Lim T90 A06 A12 A16
B8, B81 245 255/30R20 Car K1c K2b K41 K45 K56 Lim A18 S07
e1*2001/116*0430*..; T92
e13*2007/46*1084*.. 245 265/30R20 Car K1c K2b K41 K44 K45 K46
(FIN: WAUZZZ8K...) K56 Lim T90 T94
Audi S4 251-260 225/35R20 M+S T90 A06 A12 A16
B8, B81 251-260 245/30R20 T90 A18 A56 Car
e1*2001/116* 251-260 255/30R20 K1a K2b K4i K8b T92 Lim S07
0430*43...,
e13*2007/46*1084*25-
(FIN:WAUZZZF4...)
- incl. Facelift 2019
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 23-0483-A12-V02
Prüfgegenstand PKW-Sonderrad 9.0Jx20H2 Typ SF1-9020 B
Fertiger/Zulieferer mbDESIGN GmbH & Co.KG
Seite 4 von 19
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.

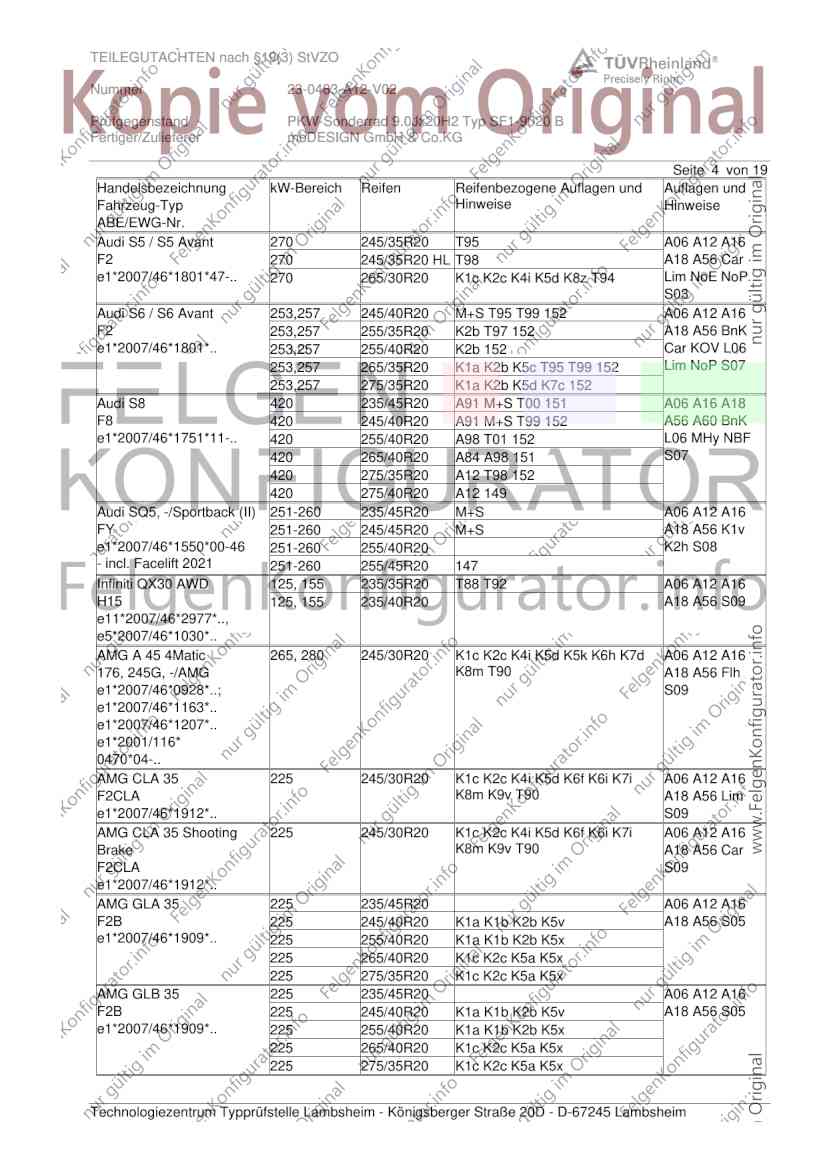

Audi S5 / S5 Avant 270 245/35R20 T95 A06 A12 A16
F2 270 245/35R20 HL T98 A18 A56 Car
e1*2007/46*1801*47-.. 270 265/30R20 K1c K2c K4i K5d K8z T94 Lim NoE NoP
S03
Audi S6 / S6 Avant 253,257 245/40R20 M+S T95 T99 152 A06 A12 A16
F2 253,257 255/35R20 K2b T97 152 A18 A56 BnK
e1*2007/46*1801*.. 253,257 255/40R20 K2b 152 Car KOV L06
253,257 265/35R20 K1a K2b K5c T95 T99 152 Lim NoP S07
253,257 275/35R20 K1a K2b K5d K7c 152
Audi S8 420 235/45R20 A91 M+S T00 151 A06 A16 A18
F8 420 245/40R20 A91 M+S T99 152 A56 A60 BnK
e1*2007/46*1751*11-.. 420 255/40R20 A98 T01 152 L06 MHy NBF
420 265/40R20 A84 A98 151 S07
420 275/35R20 A12 T98 152
420 275/40R20 A12 149
Audi SQ5, -/Sportback (II) 251-260 235/45R20 M+S A06 A12 A16
FY 251-260 245/45R20 M+S A18 A56 K1v
e1*2007/46*1550*00-46 251-260 255/40R20 K2h S08
- incl. Facelift 2021 251-260 255/45R20 147
Infiniti QX30 AWD 125, 155 235/35R20 T88 T92 A06 A12 A16
H15 125, 155 235/40R20 A18 A56 S09
e11*2007/46*2977*..,
e5*2007/46*1030*..
AMG A 45 4Matic 265, 280 245/30R20 K1c K2c K4i K5d K5k K6h K7d A06 A12 A16
176, 245G, -/AMG K8m T90 A18 A56 Flh
e1*2007/46*0928*..; S09
e1*2007/46*1163*..
e1*2007/46*1207*..
e1*2001/116*
0470*04-..
AMG CLA 35 225 245/30R20 K1c K2c K4i K5d K6f K6i K7i A06 A12 A16
F2CLA K8m K9v T90 A18 A56 Lim
e1*2007/46*1912*.. S09
AMG CLA 35 Shooting 225 245/30R20 K1c K2c K4i K5d K6f K6i K7i A06 A12 A16
Brake K8m K9v T90 A18 A56 Car
F2CLA S09
e1*2007/46*1912*..
AMG GLA 35 225 235/45R20 A06 A12 A16
F2B 225 245/40R20 K1a K1b K2b K5v A18 A56 S05
e1*2007/46*1909*.. 225 255/40R20 K1a K1b K2b K5x
225 265/40R20 K1c K2c K5a K5x
225 275/35R20 K1c K2c K5a K5x
AMG GLB 35 225 235/45R20 A06 A12 A16
F2B 225 245/40R20 K1a K1b K2b K5v A18 A56 S05
e1*2007/46*1909*.. 225 255/40R20 K1a K1b K2b K5x
225 265/40R20 K1c K2c K5a K5x
225 275/35R20 K1c K2c K5a K5x
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim

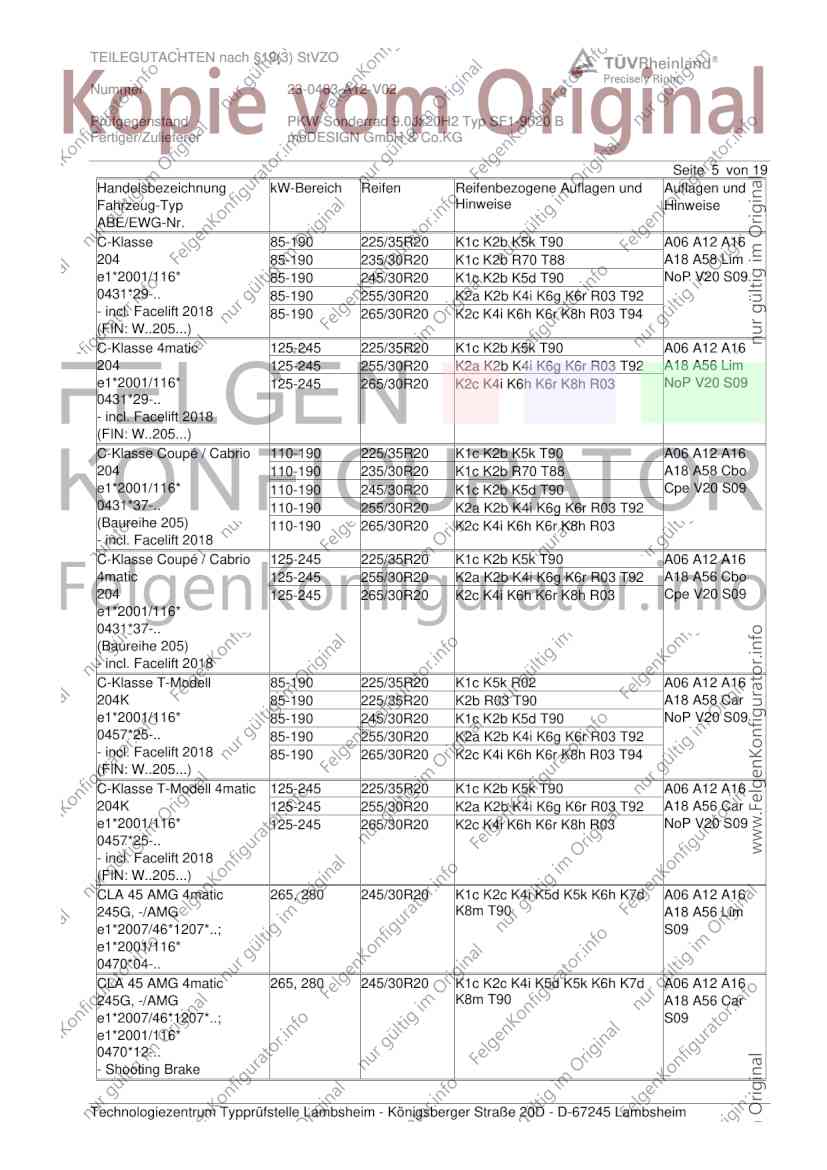

TEILEGUTACHTEN nach §19(3) StVZO
Nummer 23-0483-A12-V02
Prüfgegenstand PKW-Sonderrad 9.0Jx20H2 Typ SF1-9020 B
Fertiger/Zulieferer mbDESIGN GmbH & Co.KG
Seite 5 von 19
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
C-Klasse 85-190 225/35R20 K1c K2b K5k T90 A06 A12 A16
204 85-190 235/30R20 K1c K2b R70 T88 A18 A58 Lim
e1*2001/116* 85-190 245/30R20 K1c K2b K5d T90 NoP V20 S09
0431*29-.. 85-190 255/30R20 K2a K2b K4i K6g K6r R03 T92
- incl. Facelift 2018 85-190 265/30R20 K2c K4i K6h K6r K8h R03 T94
(FIN: W..205...)
C-Klasse 4matic 125-245 225/35R20 K1c K2b K5k T90 A06 A12 A16
204 125-245 255/30R20 K2a K2b K4i K6g K6r R03 T92 A18 A56 Lim
e1*2001/116* 125-245 265/30R20 K2c K4i K6h K6r K8h R03 NoP V20 S09
0431*29-..
- incl. Facelift 2018
(FIN: W..205...)
C-Klasse Coupé / Cabrio 110-190 225/35R20 K1c K2b K5k T90 A06 A12 A16
204 110-190 235/30R20 K1c K2b R70 T88 A18 A58 Cbo
e1*2001/116* 110-190 245/30R20 K1c K2b K5d T90 Cpe V20 S09
0431*37-.. 110-190 255/30R20 K2a K2b K4i K6g K6r R03 T92
(Baureihe 205) 110-190 265/30R20 K2c K4i K6h K6r K8h R03
- incl. Facelift 2018
C-Klasse Coupé / Cabrio 125-245 225/35R20 K1c K2b K5k T90 A06 A12 A16
4matic 125-245 255/30R20 K2a K2b K4i K6g K6r R03 T92 A18 A56 Cbo
204 125-245 265/30R20 K2c K4i K6h K6r K8h R03 Cpe V20 S09
e1*2001/116*
0431*37-..
(Baureihe 205)
- incl. Facelift 2018
C-Klasse T-Modell 85-190 225/35R20 K1c K5k R02 A06 A12 A16
204K 85-190 225/35R20 K2b R03 T90 A18 A58 Car
e1*2001/116* 85-190 245/30R20 K1c K2b K5d T90 NoP V20 S09
0457*25-.. 85-190 255/30R20 K2a K2b K4i K6g K6r R03 T92
- incl. Facelift 2018 85-190 265/30R20 K2c K4i K6h K6r K8h R03 T94
(FIN: W..205...)
C-Klasse T-Modell 4matic 125-245 225/35R20 K1c K2b K5k T90 A06 A12 A16
204K 125-245 255/30R20 K2a K2b K4i K6g K6r R03 T92 A18 A56 Car
e1*2001/116* 125-245 265/30R20 K2c K4i K6h K6r K8h R03 NoP V20 S09
0457*25-..
- incl. Facelift 2018
(FIN: W..205...)
CLA 45 AMG 4matic 265, 280 245/30R20 K1c K2c K4i K5d K5k K6h K7d A06 A12 A16
245G, -/AMG K8m T90 A18 A56 Lim
e1*2007/46*1207*..; S09
e1*2001/116*
0470*04-..
CLA 45 AMG 4matic 265, 280 245/30R20 K1c K2c K4i K5d K5k K6h K7d A06 A12 A16
245G, -/AMG K8m T90 A18 A56 Car
e1*2007/46*1207*..; S09
e1*2001/116*
0470*12-..
- Shooting Brake
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 23-0483-A12-V02
Prüfgegenstand PKW-Sonderrad 9.0Jx20H2 Typ SF1-9020 B
Fertiger/Zulieferer mbDESIGN GmbH & Co.KG
Seite 6 von 19
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
CLE 300 e Coupé PHEV 150 245/35R20 HL K1a K1b K2b T98 152 A06 A12 A16
R2CLECA A18 A58 Cpe
e1*2018/858*00311*.. L06 S04
- Plug-in Hybrid
CLE Klasse 120-190 245/35R20 K1a K1b K2b T91 T95 A06 A12 A16
R2CLECA 120-190 275/30R20 K2c K4i K6d K6i K8e R03 T93 A18 A57 Cbo
e1*2018/858*00311*.. T97 Cpe L06 NoP
- Coupé/Cabrio V20 S05
CL-Klasse 220-368 245/35R20 T91 T95 A06 A12 A16
215 220-368 275/30R20 K2c K42 K56 R03 A18 R21 V20
e1*98/14*0113*.. S02
E-Klasse 100-200 245/30R20 K1c K2b K5d T90 A06 A12 A16
212 A18 A58 F38
e1*2001/116*0501*.. Lim NoH S09
- mit Luftfederung
- incl. Facelift 2013
(FIN: WDD212...)
E-Klasse 110-220 235/35R20 R37 T92 A06 A12 A16
212 110-220 235/35R20 R02 R37 T92 A18 A58 B60
e1*2001/116* 110-220 245/35R20 T91 T95 Lim NoP V20
0501*24-.. 110-220 255/30R20 K1a K1b K5d T92 S04
(Baumuster 213) 110-220 255/35R20 K1a K1b K5d T93 T97
110-220 265/30R20 K1c K2b K5d K5i K5k T94
110-220 265/30R20 K2h R03 T94
110-220 275/30R20 K2c K4i K6i K8h R03 T93 T97
E-Klasse 100-200 245/30R20 K1c K2b K5d T90 A06 A12 A16
212, 212G A18 A58 F39
e1*2001/116*0501*..; Lim NoH S09
e1*2007/46*0484*..
- incl. Facelift 2013
(FIN: WDD212...)
E-Klasse 4matic 120-145 235/35R20 R37 T92 A06 A12 A16
212 120-145 235/35R20 R02 R37 T92 A18 A56 B60
e1*2001/116* 120-145 255/30R20 K1a K1b K5d T92 Lim NoP V20
0501*24-.. 120-145 265/30R20 K2h R03 T94 S04
(Baumuster 213) 120-270 245/35R20 T91 T95
120-270 275/30R20 K2c K4i K6i K8h R03 T93 T97
E-Klasse Coupé / Cabrio 120-220 235/35R20 R37 T92 A06 A12 A16
R1EC 120-220 245/35R20 T91 T95 A18 A58 B60
e1*2007/46*1666*.. 120-220 255/30R20 T92 Cbo Cpe NoP
120-220 255/35R20 V20 S04
120-220 265/30R20 T94
120-220 275/30R20 K2b R03
120-220 275/30R20 K2h R03
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim

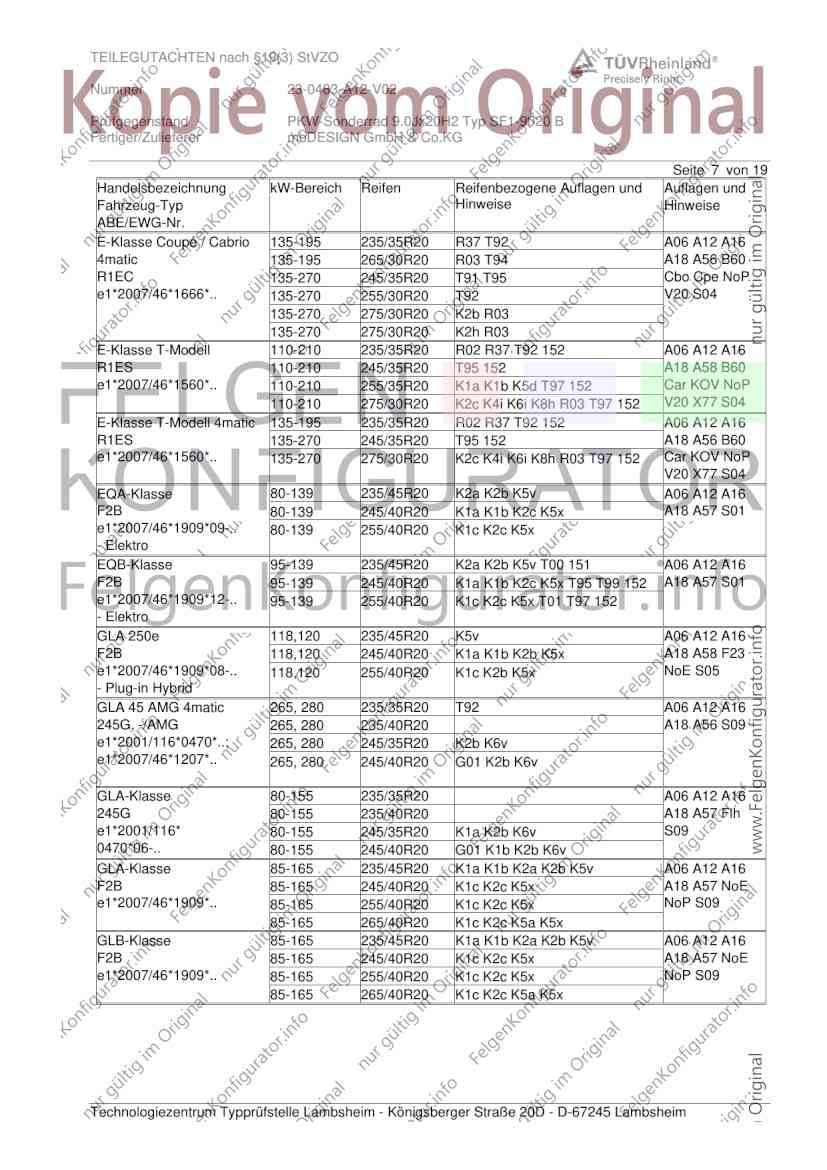

TEILEGUTACHTEN nach §19(3) StVZO
Nummer 23-0483-A12-V02
Prüfgegenstand PKW-Sonderrad 9.0Jx20H2 Typ SF1-9020 B
Fertiger/Zulieferer mbDESIGN GmbH & Co.KG
Seite 7 von 19
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
E-Klasse Coupé / Cabrio 135-195 235/35R20 R37 T92 A06 A12 A16
4matic 135-195 265/30R20 R03 T94 A18 A56 B60
R1EC 135-270 245/35R20 T91 T95 Cbo Cpe NoP
e1*2007/46*1666*.. 135-270 255/30R20 T92 V20 S04
135-270 275/30R20 K2b R03
135-270 275/30R20 K2h R03
E-Klasse T-Modell 110-210 235/35R20 R02 R37 T92 152 A06 A12 A16
R1ES 110-210 245/35R20 T95 152 A18 A58 B60
e1*2007/46*1560*.. 110-210 255/35R20 K1a K1b K5d T97 152 Car KOV NoP
110-210 275/30R20 K2c K4i K6i K8h R03 T97 152 V20 X77 S04
E-Klasse T-Modell 4matic 135-195 235/35R20 R02 R37 T92 152 A06 A12 A16
R1ES 135-270 245/35R20 T95 152 A18 A56 B60
e1*2007/46*1560*.. 135-270 275/30R20 K2c K4i K6i K8h R03 T97 152 Car KOV NoP
V20 X77 S04
EQA-Klasse 80-139 235/45R20 K2a K2b K5v A06 A12 A16
F2B 80-139 245/40R20 K1a K1b K2c K5x A18 A57 S01
e1*2007/46*1909*09-.. 80-139 255/40R20 K1c K2c K5x
- Elektro
EQB-Klasse 95-139 235/45R20 K2a K2b K5v T00 151 A06 A12 A16
F2B 95-139 245/40R20 K1a K1b K2c K5x T95 T99 152 A18 A57 S01
e1*2007/46*1909*12-.. 95-139 255/40R20 K1c K2c K5x T01 T97 152
- Elektro
GLA 250e 118,120 235/45R20 K5v A06 A12 A16
F2B 118,120 245/40R20 K1a K1b K2b K5x A18 A58 F23
e1*2007/46*1909*08-.. 118,120 255/40R20 K1c K2b K5x NoE S05
- Plug-in Hybrid
GLA 45 AMG 4matic 265, 280 235/35R20 T92 A06 A12 A16
245G, -/AMG 265, 280 235/40R20 A18 A56 S09
e1*2001/116*0470*..; 265, 280 245/35R20 K2b K6v
e1*2007/46*1207*.. 265, 280 245/40R20 G01 K2b K6v
GLA-Klasse 80-155 235/35R20 A06 A12 A16
245G 80-155 235/40R20 A18 A57 Flh
e1*2001/116* 80-155 245/35R20 K1a K2b K6v S09
0470*06-.. 80-155 245/40R20 G01 K1b K2b K6v
GLA-Klasse 85-165 235/45R20 K1a K1b K2a K2b K5v A06 A12 A16
F2B 85-165 245/40R20 K1c K2c K5x A18 A57 NoE
e1*2007/46*1909*.. 85-165 255/40R20 K1c K2c K5x NoP S09
85-165 265/40R20 K1c K2c K5a K5x
GLB-Klasse 85-165 235/45R20 K1a K1b K2a K2b K5v A06 A12 A16
F2B 85-165 245/40R20 K1c K2c K5x A18 A57 NoE
e1*2007/46*1909*.. 85-165 255/40R20 K1c K2c K5x NoP S09
85-165 265/40R20 K1c K2c K5a K5x
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 23-0483-A12-V02
Prüfgegenstand PKW-Sonderrad 9.0Jx20H2 Typ SF1-9020 B
Fertiger/Zulieferer mbDESIGN GmbH & Co.KG
Seite 8 von 19
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.

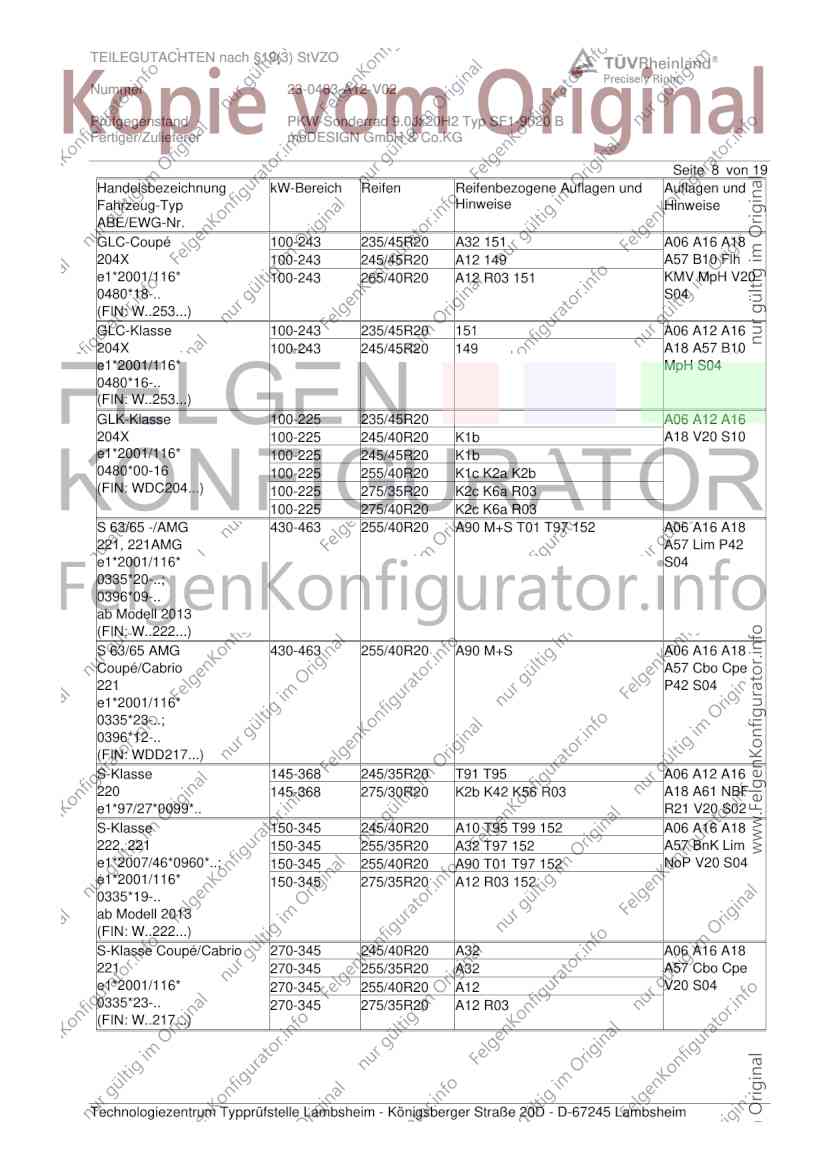

GLC-Coupé 100-243 235/45R20 A32 151 A06 A16 A18
204X 100-243 245/45R20 A12 149 A57 B10 Flh
e1*2001/116* 100-243 265/40R20 A12 R03 151 KMV MpH V20
0480*18-.. S04
(FIN: W..253...)
GLC-Klasse 100-243 235/45R20 151 A06 A12 A16
204X 100-243 245/45R20 149 A18 A57 B10
e1*2001/116* MpH S04
0480*16-..
(FIN: W..253...)
GLK-Klasse 100-225 235/45R20 A06 A12 A16
204X 100-225 245/40R20 K1b A18 V20 S10
e1*2001/116* 100-225 245/45R20 K1b
0480*00-16 100-225 255/40R20 K1c K2a K2b
(FIN: WDC204...) 100-225 275/35R20 K2c K6a R03
100-225 275/40R20 K2c K6a R03
S 63/65 -/AMG 430-463 255/40R20 A90 M+S T01 T97 152 A06 A16 A18
221, 221AMG A57 Lim P42
e1*2001/116* S04
0335*20-..;
0396*09-..
ab Modell 2013
(FIN: W..222...)
S 63/65 AMG 430-463 255/40R20 A90 M+S A06 A16 A18
Coupé/Cabrio A57 Cbo Cpe
221 P42 S04
e1*2001/116*
0335*23-..;
0396*12-..
(FIN: WDD217...)
S-Klasse 145-368 245/35R20 T91 T95 A06 A12 A16
220 145-368 275/30R20 K2b K42 K56 R03 A18 A61 NBF
e1*97/27*0099*.. R21 V20 S02
S-Klasse 150-345 245/40R20 A10 T95 T99 152 A06 A16 A18
222, 221 150-345 255/35R20 A32 T97 152 A57 BnK Lim
e1*2007/46*0960*..; 150-345 255/40R20 A90 T01 T97 152 NoP V20 S04
e1*2001/116* 150-345 275/35R20 A12 R03 152
0335*19-..
ab Modell 2013
(FIN: W..222...)
S-Klasse Coupé/Cabrio 270-345 245/40R20 A32 A06 A16 A18
221 270-345 255/35R20 A32 A57 Cbo Cpe
e1*2001/116* 270-345 255/40R20 A12 V20 S04
0335*23-.. 270-345 275/35R20 A12 R03
(FIN: W..217...)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 23-0483-A12-V02
Prüfgegenstand PKW-Sonderrad 9.0Jx20H2 Typ SF1-9020 B
Fertiger/Zulieferer mbDESIGN GmbH & Co.KG
Seite 9 von 19
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.

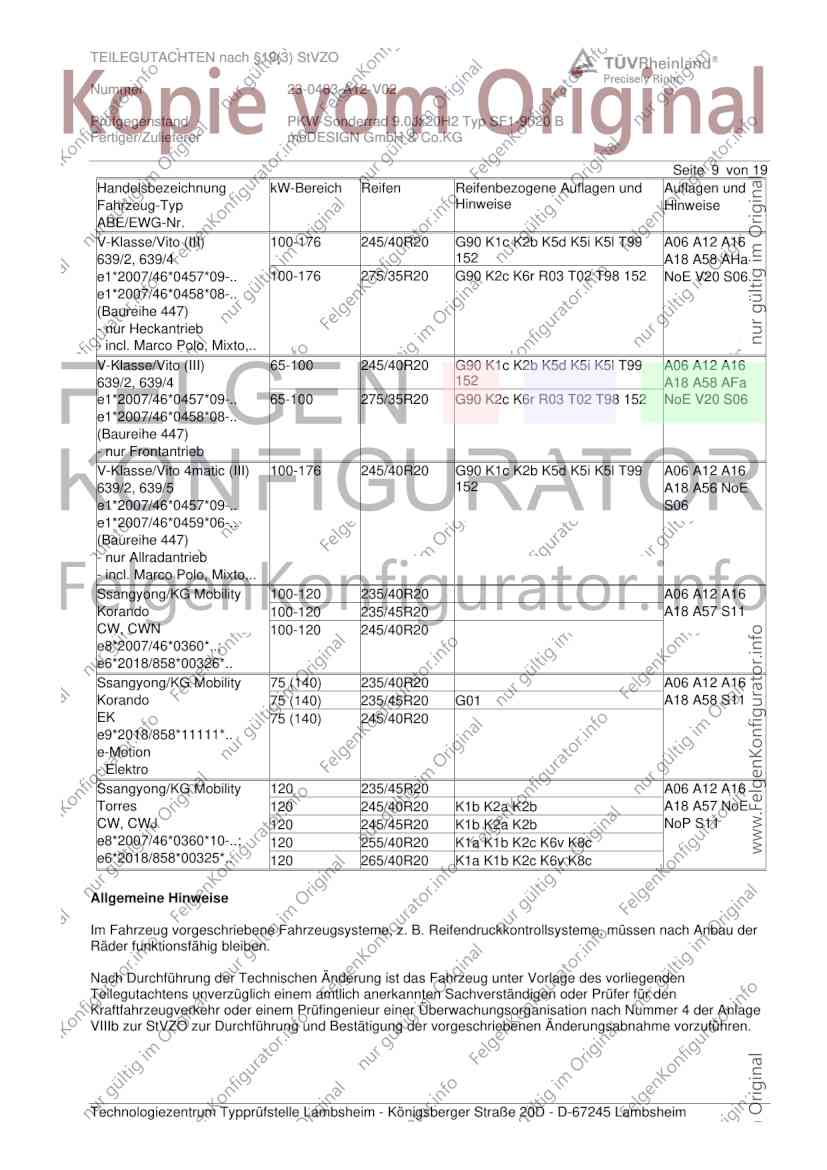

V-Klasse/Vito (III) 100-176 245/40R20 G90 K1c K2b K5d K5i K5l T99 A06 A12 A16
639/2, 639/4 152 A18 A58 AHa
e1*2007/46*0457*09-.. 100-176 275/35R20 G90 K2c K6r R03 T02 T98 152 NoE V20 S06
e1*2007/46*0458*08-..
(Baureihe 447)
- nur Heckantrieb
- incl. Marco Polo, Mixto,..
V-Klasse/Vito (III) 65-100 245/40R20 G90 K1c K2b K5d K5i K5l T99 A06 A12 A16
639/2, 639/4 152 A18 A58 AFa
e1*2007/46*0457*09-.. 65-100 275/35R20 G90 K2c K6r R03 T02 T98 152 NoE V20 S06
e1*2007/46*0458*08-..
(Baureihe 447)
- nur Frontantrieb
V-Klasse/Vito 4matic (III) 100-176 245/40R20 G90 K1c K2b K5d K5i K5l T99 A06 A12 A16
639/2, 639/5 152 A18 A56 NoE
e1*2007/46*0457*09-.. S06
e1*2007/46*0459*06-..
(Baureihe 447)
- nur Allradantrieb
- incl. Marco Polo, Mixto,..
Ssangyong/KG Mobility 100-120 235/40R20 A06 A12 A16
Korando 100-120 235/45R20 A18 A57 S11
CW, CWN 100-120 245/40R20
e8*2007/46*0360*..;
e6*2018/858*00326*..
Ssangyong/KG Mobility 75 (140) 235/40R20 A06 A12 A16
Korando 75 (140) 235/45R20 G01 A18 A58 S11
EK 75 (140) 245/40R20
e9*2018/858*11111*..
e-Motion
- Elektro
Ssangyong/KG Mobility 120 235/45R20 A06 A12 A16
Torres 120 245/40R20 K1b K2a K2b A18 A57 NoE
CW, CWJ 120 245/45R20 K1b K2a K2b NoP S11
e8*2007/46*0360*10-..; 120 255/40R20 K1a K1b K2c K6v K8c
e6*2018/858*00325*.. 120 265/40R20 K1a K1b K2c K6v K8c
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Räder funktionsfähig bleiben.
Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage des vorliegenden
Teilegutachtens unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der Anlage
VIIIb zur StVZO zur Durchführung und Bestätigung der vorgeschriebenen Änderungsabnahme vorzuführen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 23-0483-A12-V02
Prüfgegenstand PKW-Sonderrad 9.0Jx20H2 Typ SF1-9020 B
Fertiger/Zulieferer mbDESIGN GmbH & Co.KG
Seite 10 von 19
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme von M+S Reifen, Kennzeichnung mit
Piktogramm eines dreigipfligen Berges mit Schneeflocke, Alpine-Symbol) und Tragfähigkeiten der zu
verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein, Zulassungsbescheinigung I) zu
entnehmen. Abschläge der Tragfähigkeit aufgrund der Fahrzeughöchstgeschwindigkeit sind zu
berücksichtigen.

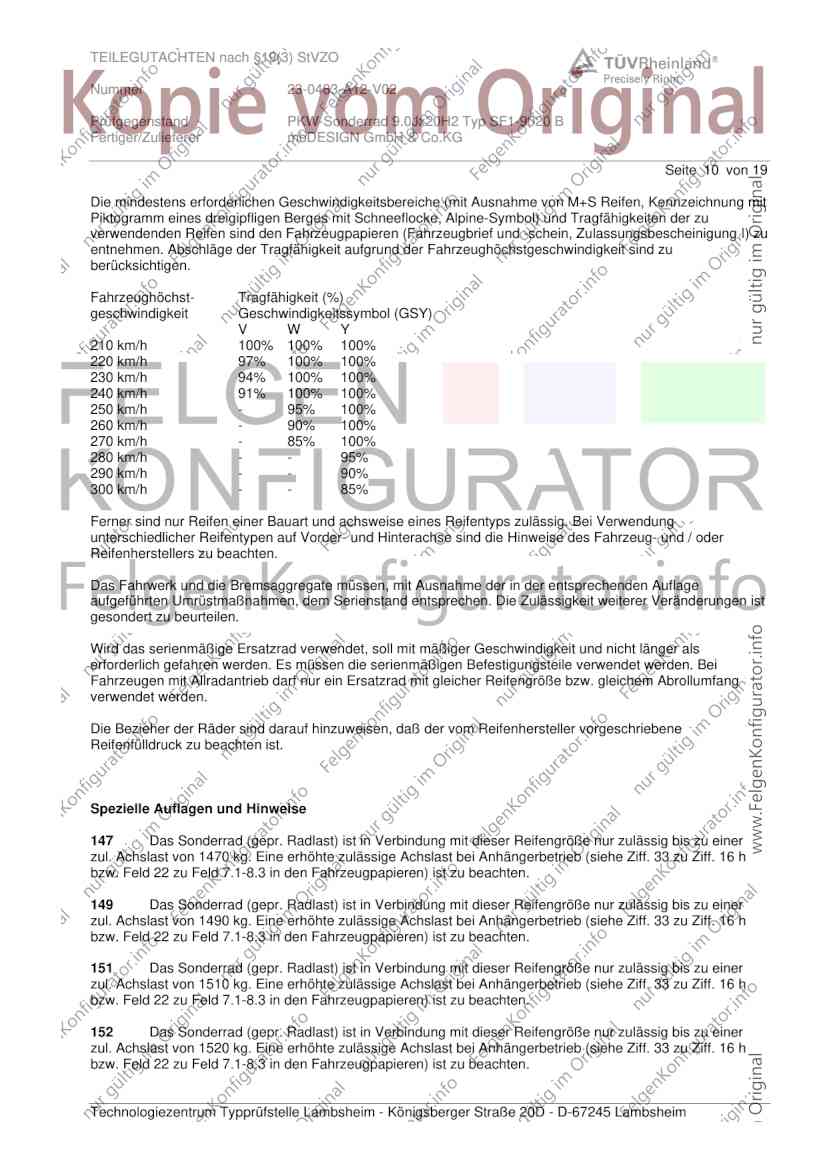

Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und / oder
Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer Veränderungen ist
gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem Abrollumfang
verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, daß der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
147 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu einer
zul. Achslast von 1470 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33 zu Ziff. 16 h
bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
149 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu einer
zul. Achslast von 1490 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33 zu Ziff. 16 h
bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
151 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu einer
zul. Achslast von 1510 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33 zu Ziff. 16 h
bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
152 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu einer
zul. Achslast von 1520 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33 zu Ziff. 16 h
bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 23-0483-A12-V02
Prüfgegenstand PKW-Sonderrad 9.0Jx20H2 Typ SF1-9020 B
Fertiger/Zulieferer mbDESIGN GmbH & Co.KG
Seite 11 von 19

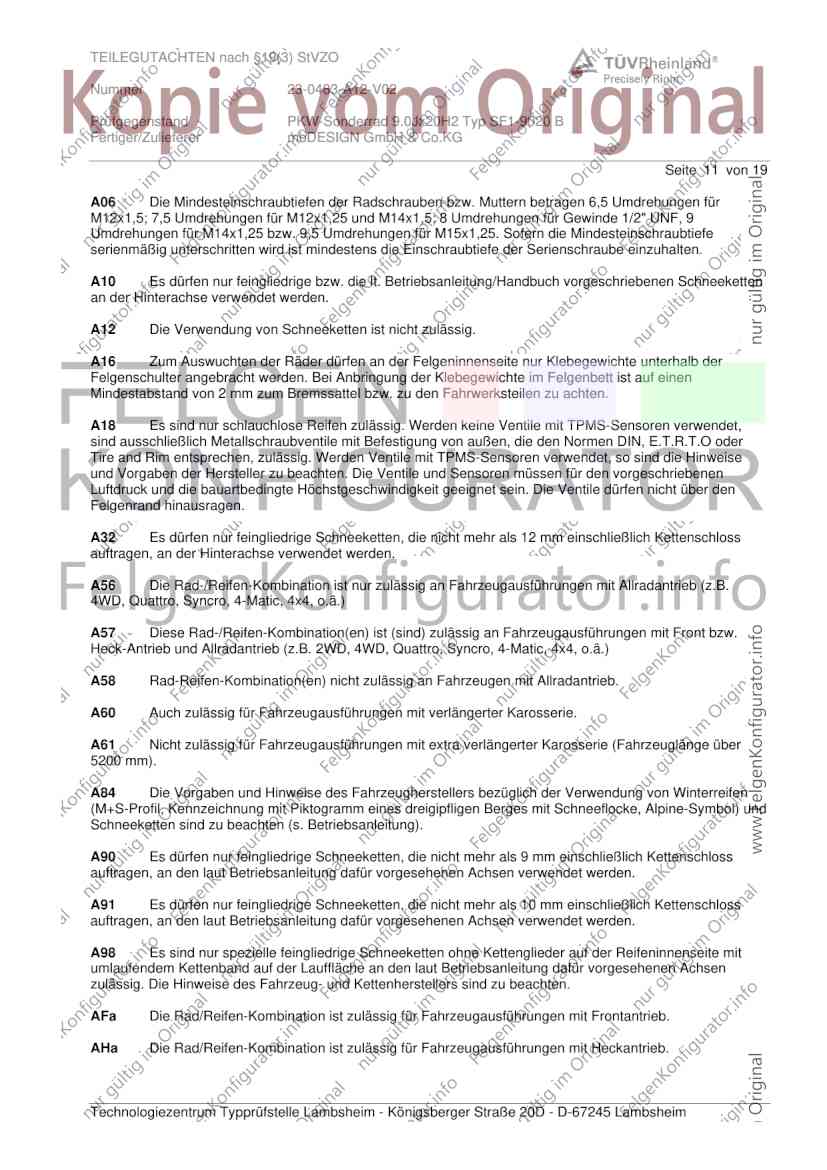

A06 Die Mindesteinschraubtiefen der Radschrauben bzw. Muttern betragen 6,5 Umdrehungen für
M12x1,5; 7,5 Umdrehungen für M12x1,25 und M14x1,5; 8 Umdrehungen für Gewinde 1/2" UNF, 9
Umdrehungen für M14x1,25 bzw. 9,5 Umdrehungen für M15x1,25. Sofern die Mindesteinschraubtiefe
serienmäßig unterschritten wird ist mindestens die Einschraubtiefe der Serienschraube einzuhalten.
A10 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebenen Schneeketten
an der Hinterachse verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A16 Zum Auswuchten der Räder dürfen an der Felgeninnenseite nur Klebegewichte unterhalb der
Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist auf einen
Mindestabstand von 2 mm zum Bremssattel bzw. zu den Fahrwerksteilen zu achten.
A18 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwendet,
sind ausschließlich Metallschraubventile mit Befestigung von außen, die den Normen DIN, E.T.R.T.O oder
Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensoren verwendet, so sind die Hinweise
und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für den vorgeschriebenen
Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die Ventile dürfen nicht über den
Felgenrand hinausragen.
A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Kettenschloss
auftragen, an der Hinterachse verwendet werden.
A56 Die Rad-/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4, o.ä.)
A57 Diese Rad-/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front bzw.
Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, o.ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A60 Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A61 Nicht zulässig für Fahrzeugausführungen mit extra verlängerter Karosserie (Fahrzeuglänge über
5200 mm).
A84 Die Vorgaben und Hinweise des Fahrzeugherstellers bezüglich der Verwendung von Winterreifen
(M+S-Profil, Kennzeichnung mit Piktogramm eines dreigipfligen Berges mit Schneeflocke, Alpine-Symbol) und
Schneeketten sind zu beachten (s. Betriebsanleitung).
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich Kettenschloss
auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich Kettenschloss
auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
A98 Es sind nur spezielle feingliedrige Schneeketten ohne Kettenglieder auf der Reifeninnenseite mit
umlaufendem Kettenband auf der Lauffläche an den laut Betriebsanleitung dafür vorgesehenen Achsen
zulässig. Die Hinweise des Fahrzeug- und Kettenherstellers sind zu beachten.
AFa Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen mit Frontantrieb.
AHa Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen mit Heckantrieb.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 23-0483-A12-V02
Prüfgegenstand PKW-Sonderrad 9.0Jx20H2 Typ SF1-9020 B
Fertiger/Zulieferer mbDESIGN GmbH & Co.KG
Seite 12 von 19

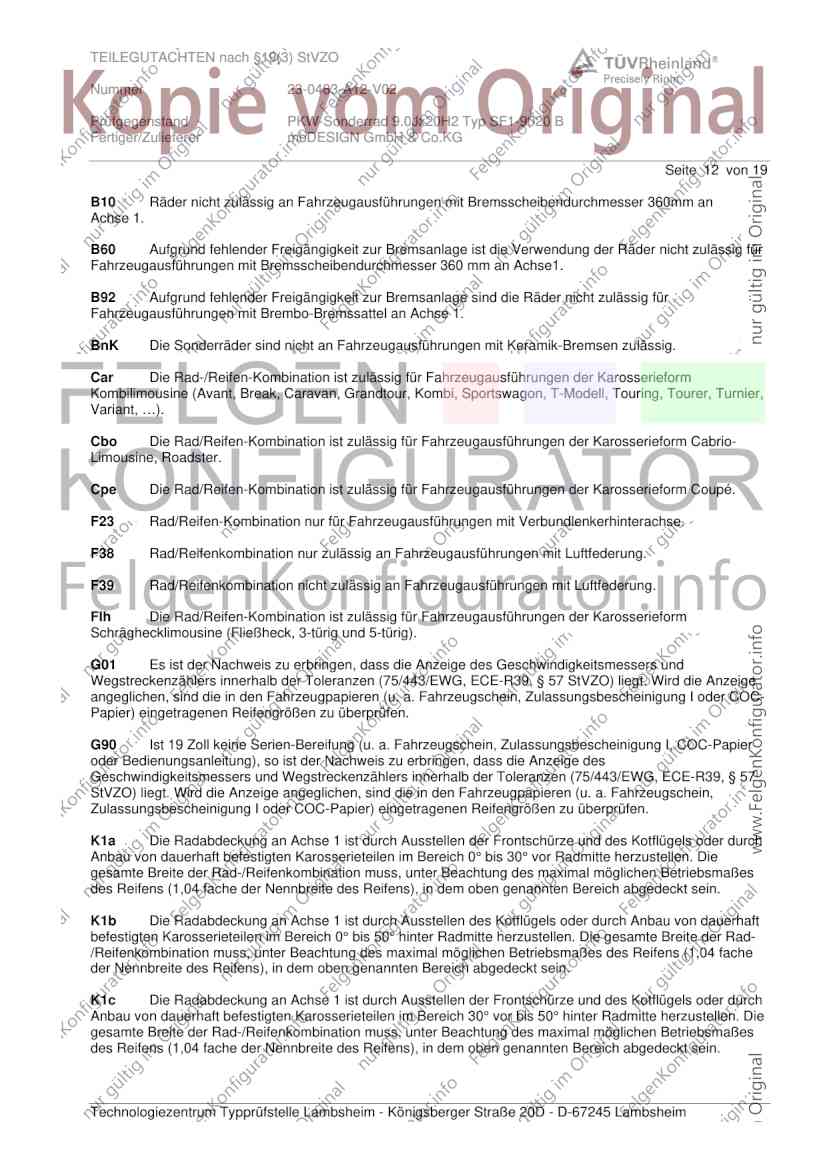

B10 Räder nicht zulässig an Fahrzeugausführungen mit Bremsscheibendurchmesser 360mm an
Achse 1.
B60 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung der Räder nicht zulässig für
Fahrzeugausführungen mit Bremsscheibendurchmesser 360 mm an Achse1.
B92 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Räder nicht zulässig für
Fahrzeugausführungen mit Brembo-Bremssattel an Achse 1.
BnK Die Sonderräder sind nicht an Fahrzeugausführungen mit Keramik-Bremsen zulässig.
Car Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Grandtour, Kombi, Sportswagon, T-Modell, Touring, Tourer, Turnier,
Variant, …).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Cabrio-
Limousine, Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Coupé.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F38 Rad/Reifenkombination nur zulässig an Fahrzeugausführungen mit Luftfederung.
F39 Rad/Reifenkombination nicht zulässig an Fahrzeugausführungen mit Luftfederung.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige
angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) eingetragenen Reifengrößen zu überprüfen.
G90 Ist 19 Zoll keine Serien-Bereifung (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier
oder Bedienungsanleitung), so ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57
StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte Breite der Rad-
/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04 fache
der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte herzustellen. Die
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 23-0483-A12-V02
Prüfgegenstand PKW-Sonderrad 9.0Jx20H2 Typ SF1-9020 B
Fertiger/Zulieferer mbDESIGN GmbH & Co.KG
Seite 13 von 19

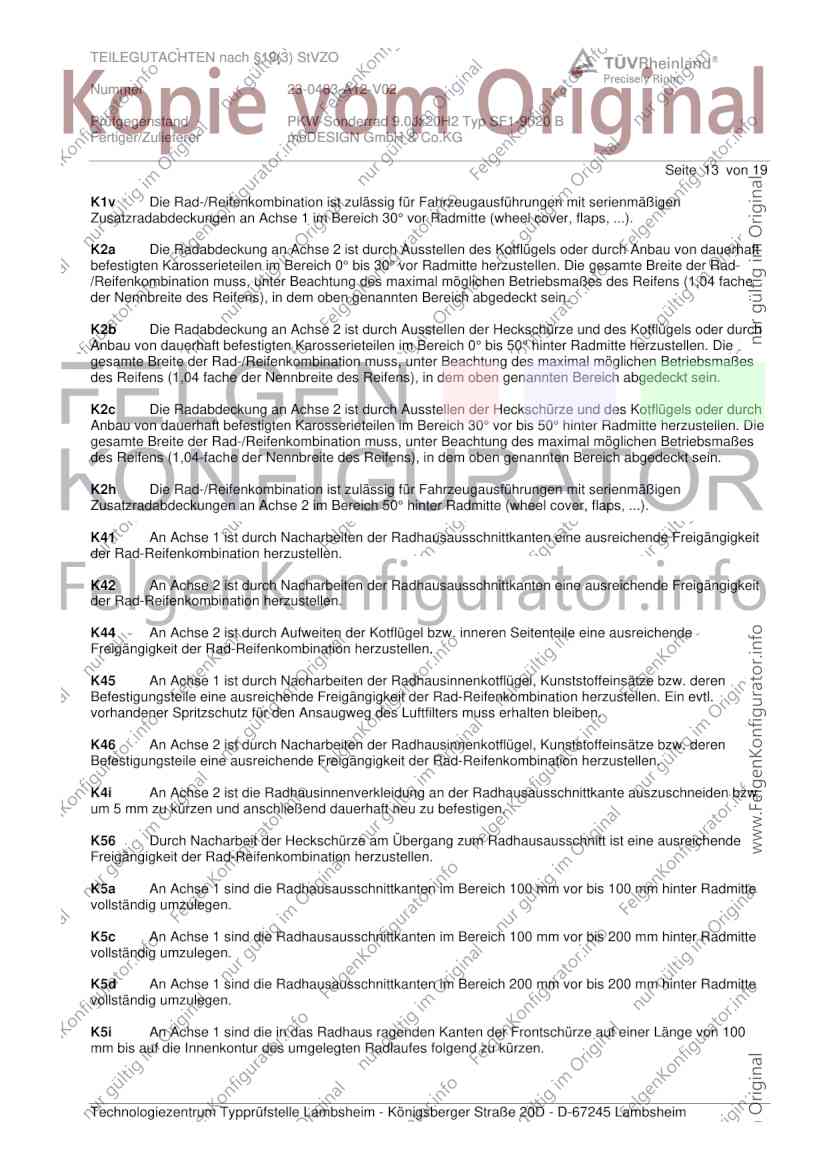

K1v Die Rad-/Reifenkombination ist zulässig für Fahrzeugausführungen mit serienmäßigen
Zusatzradabdeckungen an Achse 1 im Bereich 30° vor Radmitte (wheel cover, flaps, ...).
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte Breite der Rad-
/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04 fache
der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte herzustellen. Die
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K2h Die Rad-/Reifenkombination ist zulässig für Fahrzeugausführungen mit serienmäßigen
Zusatzradabdeckungen an Achse 2 im Bereich 50° hinter Radmitte (wheel cover, flaps, ...).
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigängigkeit
der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigängigkeit
der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden bzw.
um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter Radmitte
vollständig umzulegen.
K5c An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter Radmitte
vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter Radmitte
vollständig umzulegen.
K5i An Achse 1 sind die in das Radhaus ragenden Kanten der Frontschürze auf einer Länge von 100
mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 23-0483-A12-V02
Prüfgegenstand PKW-Sonderrad 9.0Jx20H2 Typ SF1-9020 B
Fertiger/Zulieferer mbDESIGN GmbH & Co.KG
Seite 14 von 19

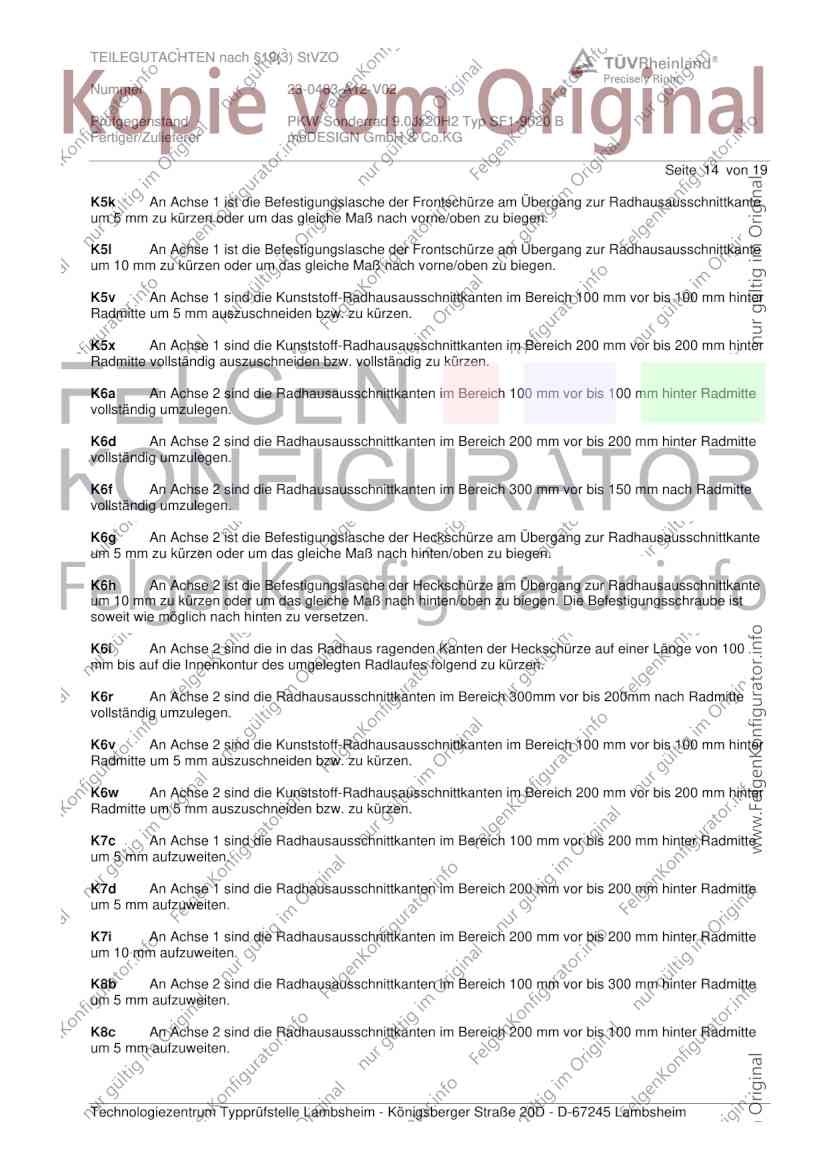

K5k An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur Radhausausschnittkante
um 5 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
K5l An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur Radhausausschnittkante
um 10 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
K5v An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K5x An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig auszuschneiden bzw. vollständig zu kürzen.
K6a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter Radmitte
vollständig umzulegen.
K6d An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter Radmitte
vollständig umzulegen.
K6f An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 150 mm nach Radmitte
vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausausschnittkante
um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausausschnittkante
um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen. Die Befestigungsschraube ist
soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von 100
mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6r An Achse 2 sind die Radhausausschnittkanten im Bereich 300mm vor bis 200mm nach Radmitte
vollständig umzulegen.
K6v An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6w An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K7c An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter Radmitte
um 5 mm aufzuweiten.
K7d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter Radmitte
um 5 mm aufzuweiten.
K7i An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter Radmitte
um 10 mm aufzuweiten.
K8b An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 300 mm hinter Radmitte
um 5 mm aufzuweiten.
K8c An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 100 mm hinter Radmitte
um 5 mm aufzuweiten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 23-0483-A12-V02
Prüfgegenstand PKW-Sonderrad 9.0Jx20H2 Typ SF1-9020 B
Fertiger/Zulieferer mbDESIGN GmbH & Co.KG
Seite 15 von 19
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter Radmitte
um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter Radmitte
um 5 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter Radmitte
um 10 mm aufzuweiten.
K8z An Achse 2 sind die Radhausausschnittkanten im Bereich 200mm vor bis 300mm hinter Radmitte
um 5mm aufzuweiten.
K9v An Achse 2 sind die in das Radhaus ragenden Kanten der Zusatzradabdeckungen auf einer Länge
von 100 mm bis auf die Innenkontur des Radlaufes folgend zu kürzen.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit zusätzlichen
Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne zusätzliche
Kotflügelverbreiterungen (Radlaufleisten).
L06 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit und ohne
Allradlenkung (4WS).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung (Kennzeichnung mit Piktogramm eines
dreigipfligen Berges mit Schneeflocke, Alpine-Symbol).
MHy Auch zulässig für Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug).
MpH Auch zulässig für Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug; HEV), incl. Plug-
in Hybrid Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge (PHEV bzw. OVC-HEV).
NBF Nicht für gepanzerte bzw. beschussgeschützte Fahrzeugausführungen.
NoE Nicht für "reines" Elektrofahrzeug (Battery Electric Vehicle "BEV").
NoH Nicht für Hybrid-Fahrzeuge bzw. Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug).
NoP Nicht für Plug-in Hybrid-Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge (PHEV bzw.
OVC-HEV).
P42 Räder nicht zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 420 mm an Achse
1.
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R21 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des Reifenherstellers
auf der im Gutachten genannten Radgröße montierbar sind und ausreichende Tragfähigkeit bei max.
Sturzwinkel und Höchstgeschwindigkeit aufweisen. Diese Bestätigung ist vom Führer des Fahrzeugs
mitzuführen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 23-0483-A12-V02
Prüfgegenstand PKW-Sonderrad 9.0Jx20H2 Typ SF1-9020 B
Fertiger/Zulieferer mbDESIGN GmbH & Co.KG
Seite 16 von 19

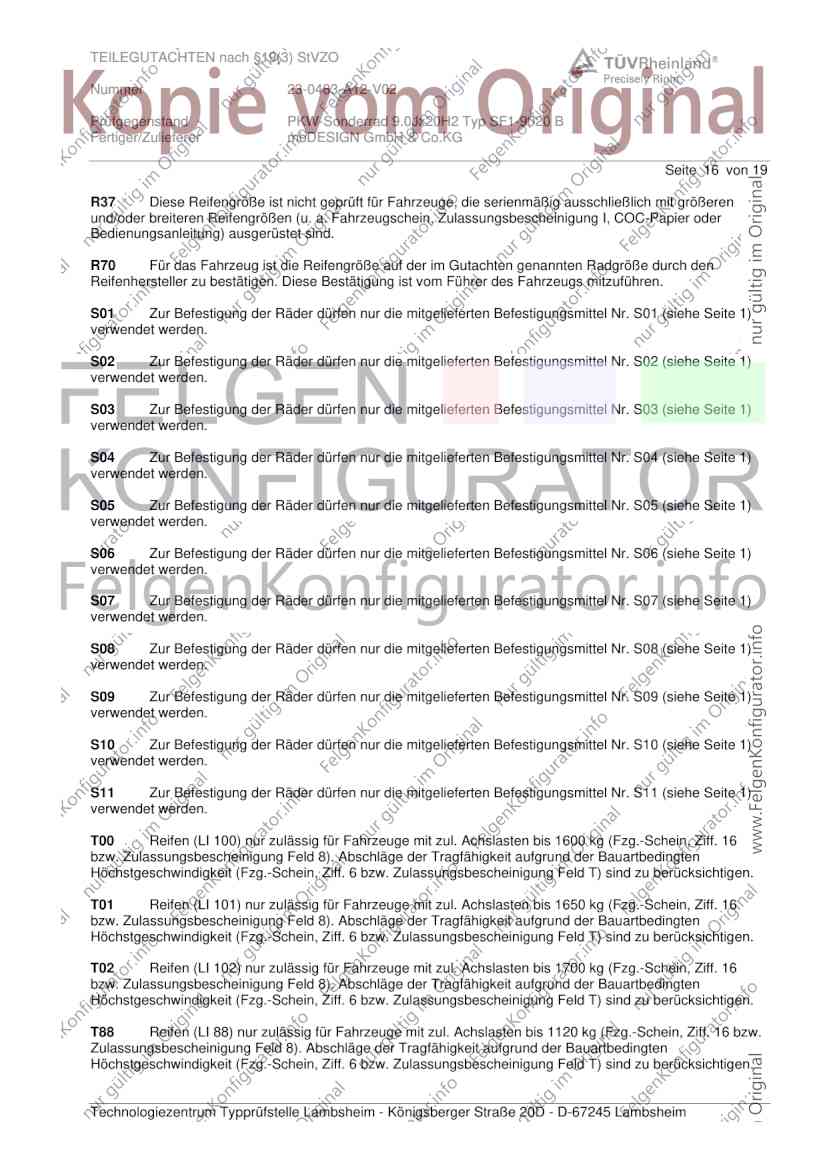

R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit größeren
und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S01 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 (siehe Seite 1)
verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe Seite 1)
verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe Seite 1)
verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe Seite 1)
verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe Seite 1)
verwendet werden.
S06 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06 (siehe Seite 1)
verwendet werden.
S07 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S07 (siehe Seite 1)
verwendet werden.
S08 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S08 (siehe Seite 1)
verwendet werden.
S09 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S09 (siehe Seite 1)
verwendet werden.
S10 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S10 (siehe Seite 1)
verwendet werden.
S11 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S11 (siehe Seite 1)
verwendet werden.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T01 Reifen (LI 101) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1650 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T02 Reifen (LI 102) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1700 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 23-0483-A12-V02
Prüfgegenstand PKW-Sonderrad 9.0Jx20H2 Typ SF1-9020 B
Fertiger/Zulieferer mbDESIGN GmbH & Co.KG
Seite 17 von 19

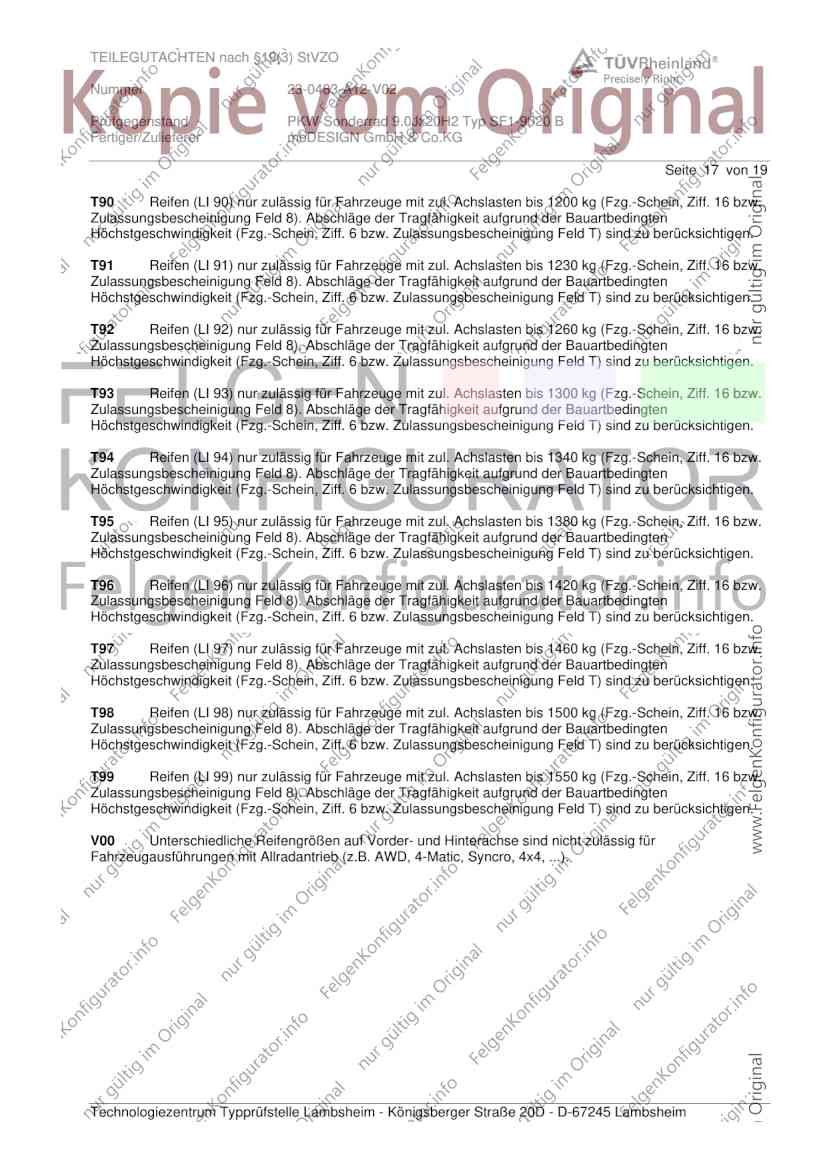

T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4, ...).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 23-0483-A12-V02
Prüfgegenstand PKW-Sonderrad 9.0Jx20H2 Typ SF1-9020 B
Fertiger/Zulieferer mbDESIGN GmbH & Co.KG
Seite 18 von 19

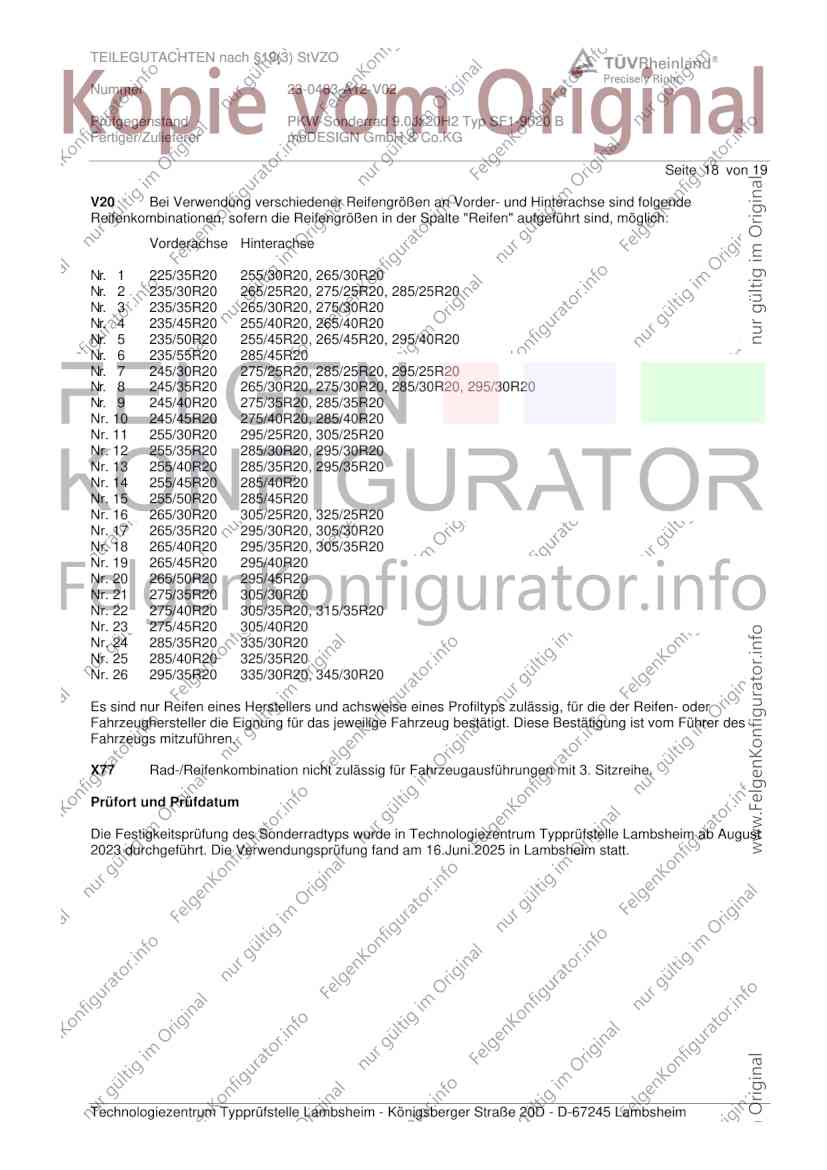

V20 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 225/35R20 255/30R20, 265/30R20
Nr. 2 235/30R20 265/25R20, 275/25R20, 285/25R20
Nr. 3 235/35R20 265/30R20, 275/30R20
Nr. 4 235/45R20 255/40R20, 265/40R20
Nr. 5 235/50R20 255/45R20, 265/45R20, 295/40R20
Nr. 6 235/55R20 285/45R20
Nr. 7 245/30R20 275/25R20, 285/25R20, 295/25R20
Nr. 8 245/35R20 265/30R20, 275/30R20, 285/30R20, 295/30R20
Nr. 9 245/40R20 275/35R20, 285/35R20
Nr. 10 245/45R20 275/40R20, 285/40R20
Nr. 11 255/30R20 295/25R20, 305/25R20
Nr. 12 255/35R20 285/30R20, 295/30R20
Nr. 13 255/40R20 285/35R20, 295/35R20
Nr. 14 255/45R20 285/40R20
Nr. 15 255/50R20 285/45R20
Nr. 16 265/30R20 305/25R20, 325/25R20
Nr. 17 265/35R20 295/30R20, 305/30R20
Nr. 18 265/40R20 295/35R20, 305/35R20
Nr. 19 265/45R20 295/40R20
Nr. 20 265/50R20 295/45R20
Nr. 21 275/35R20 305/30R20
Nr. 22 275/40R20 305/35R20, 315/35R20
Nr. 23 275/45R20 305/40R20
Nr. 24 285/35R20 335/30R20
Nr. 25 285/40R20 325/35R20
Nr. 26 295/35R20 335/30R20, 345/30R20
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer des
Fahrzeugs mitzuführen.
X77 Rad-/Reifenkombination nicht zulässig für Fahrzeugausführungen mit 3. Sitzreihe.
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in Technologiezentrum Typprüfstelle Lambsheim ab August
2023 durchgeführt. Die Verwendungsprüfung fand am 16.Juni.2025 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 23-0483-A12-V02
Prüfgegenstand PKW-Sonderrad 9.0Jx20H2 Typ SF1-9020 B
Fertiger/Zulieferer mbDESIGN GmbH & Co.KG
Seite 19 von 19

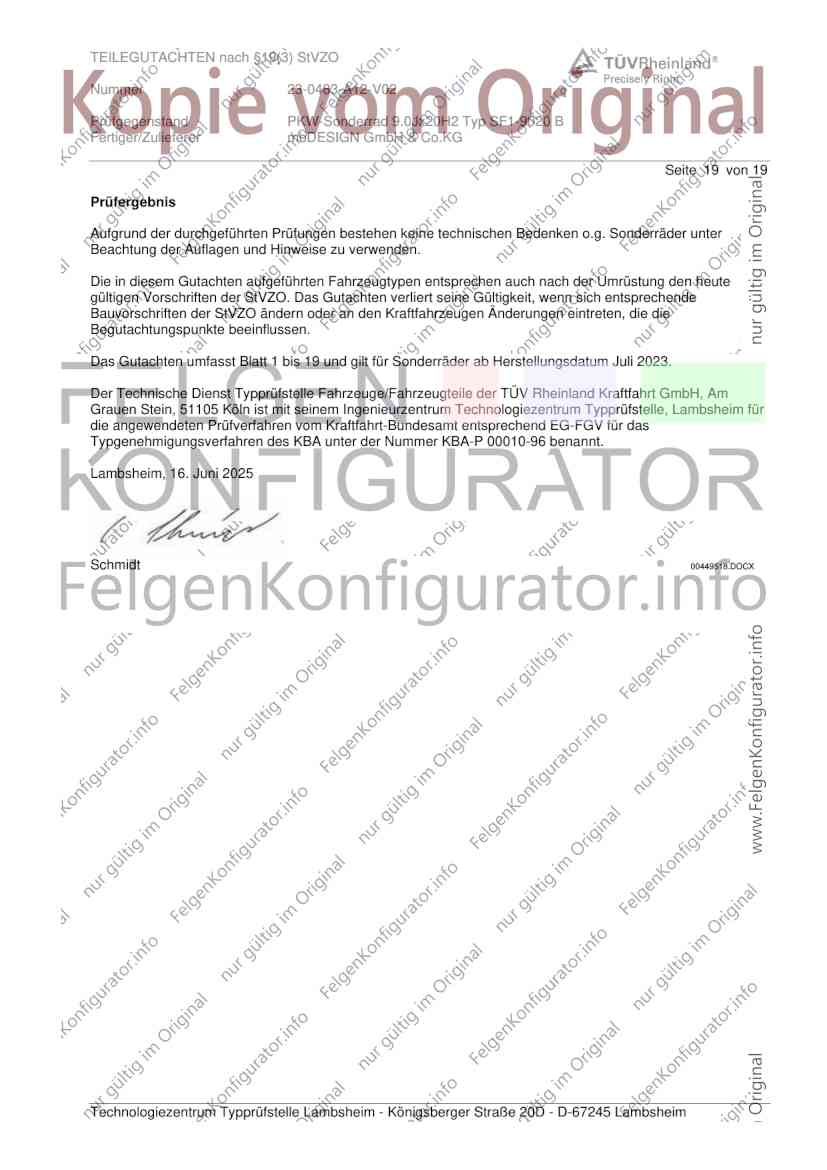

Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder unter
Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den heute
gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entsprechende
Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 19 und gilt für Sonderräder ab Herstellungsdatum Juli 2023.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH, Am
Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle, Lambsheim für
die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für das
Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 16. Juni 2025
Schmidt 00449518.DOCX
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
