TEILEGUTACHTEN nach §19(3) StVZO
Nummer 08-0873-A00-V01
Prüfgegenstand PKW-Sonderräder
8,5Jx19H2 Typ MT1-8519 und
9,5Jx19H2 Typ MT1-9519
Hersteller Bay-Wheels GmbH

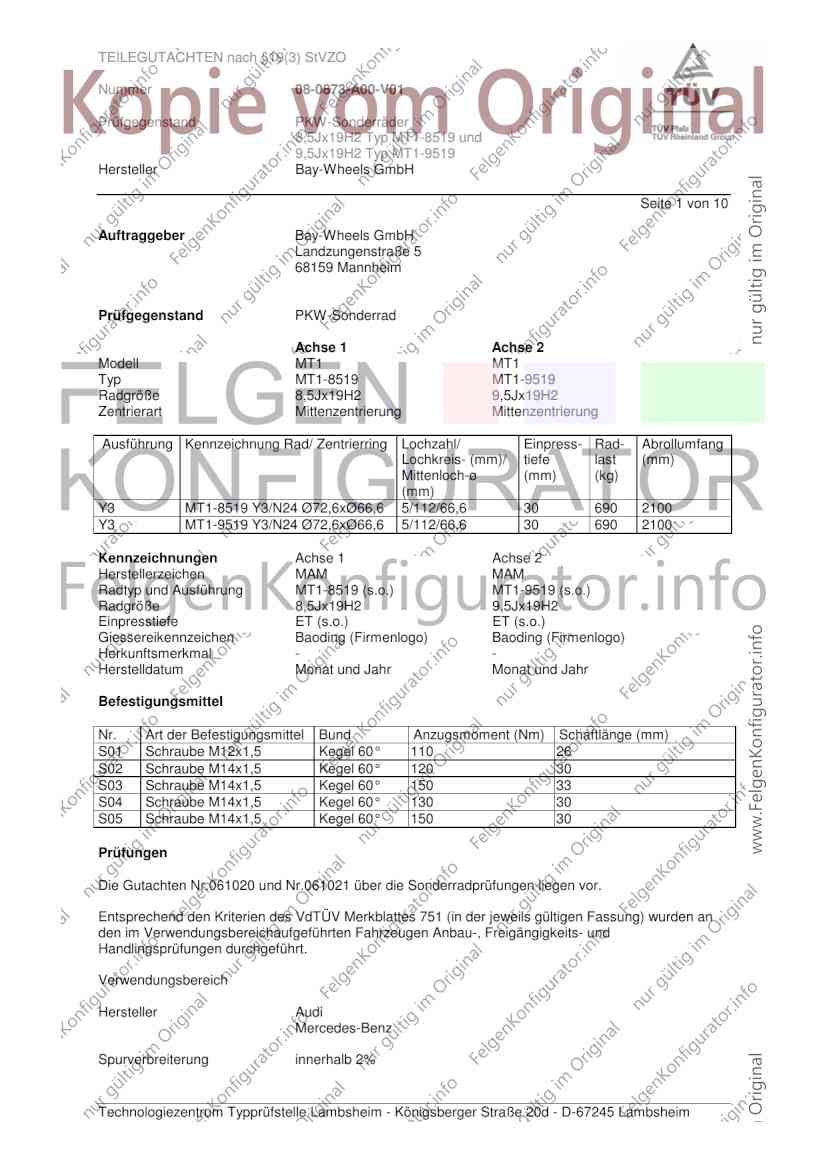

Seite 1 von 10
Auftraggeber Bay-Wheels GmbH
Landzungenstraße 5
68159 Mannheim
Prüfgegenstand PKW-Sonderrad
Achse 1 Achse 2
Modell MT1 MT1
Typ MT1-8519 MT1-9519
Radgröße 8,5Jx19H2 9,5Jx19H2
Zentrierart Mittenzentrierung Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
Y3 MT1-8519 Y3/N24 Ø72,6xØ66,6 5/112/66,6 30 690 2100
Y3 MT1-9519 Y3/N24 Ø72,6xØ66,6 5/112/66,6 30 690 2100
Kennzeichnungen Achse 1 Achse 2
Herstellerzeichen MAM MAM
Radtyp und Ausführung MT1-8519 (s.o.) MT1-9519 (s.o.)
Radgröße 8,5Jx19H2 9,5Jx19H2
Einpresstiefe ET (s.o.) ET (s.o.)
Giessereikennzeichen Baoding (Firmenlogo) Baoding (Firmenlogo)
Herkunftsmerkmal - -
Herstelldatum Monat und Jahr Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M12x1,5 Kegel 60° 110 26
S02 Schraube M14x1,5 Kegel 60° 120 30
S03 Schraube M14x1,5 Kegel 60° 150 33
S04 Schraube M14x1,5 Kegel 60° 130 30
S05 Schraube M14x1,5 Kegel 60° 150 30
Prüfungen
Die Gutachten Nr.061020 und Nr.061021 über die Sonderradprüfungen liegen vor.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereichaufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Mercedes-Benz
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 08-0873-A00-V01
Prüfgegenstand PKW-Sonderräder
8,5Jx19H2 Typ MT1-8519 und
9,5Jx19H2 Typ MT1-9519
Hersteller Bay-Wheels GmbH

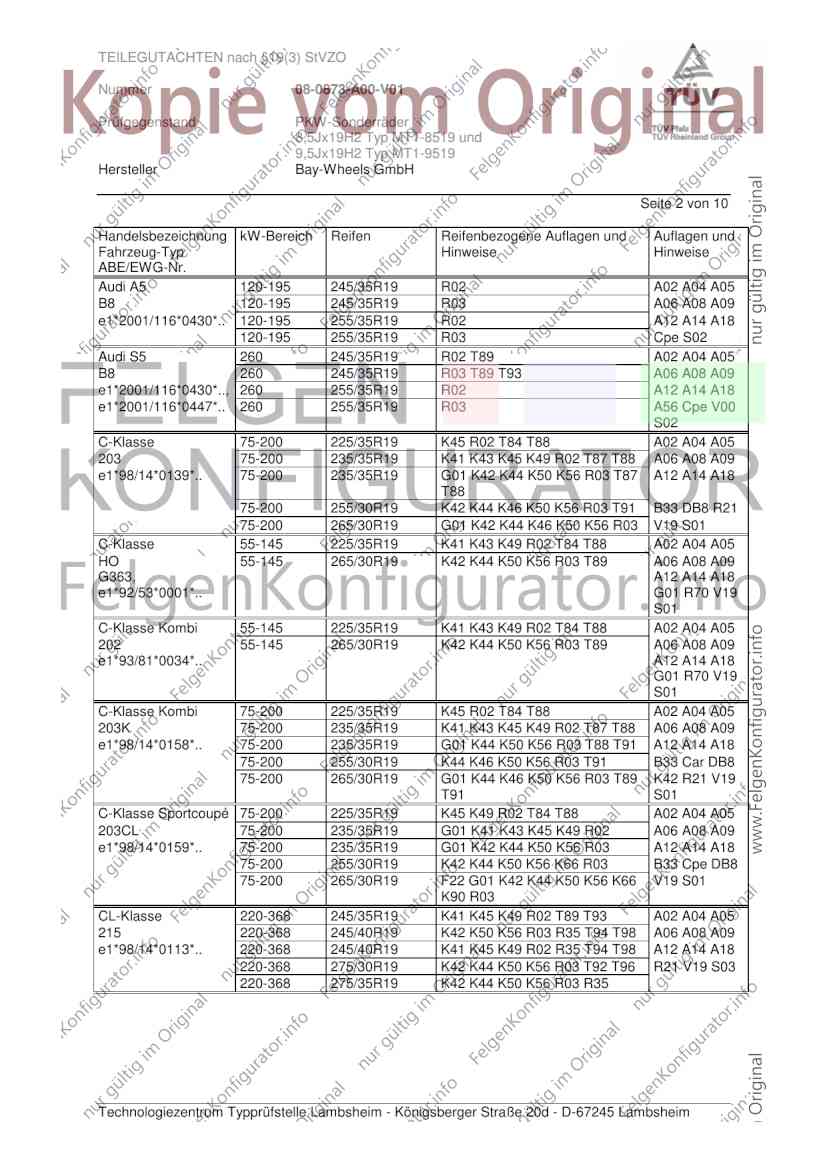

Seite 2 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A5 120-195 245/35R19 R02 A02 A04 A05
B8 120-195 245/35R19 R03 A06 A08 A09
e1*2001/116*0430*.. 120-195 255/35R19 R02 A12 A14 A18
120-195 255/35R19 R03 Cpe S02
Audi S5 260 245/35R19 R02 T89 A02 A04 A05
B8 260 245/35R19 R03 T89 T93 A06 A08 A09
e1*2001/116*0430*.., 260 255/35R19 R02 A12 A14 A18
e1*2001/116*0447*.. 260 255/35R19 R03 A56 Cpe V00
S02
C-Klasse 75-200 225/35R19 K45 R02 T84 T88 A02 A04 A05
203 75-200 235/35R19 K41 K43 K45 K49 R02 T87 T88 A06 A08 A09
e1*98/14*0139*.. 75-200 235/35R19 G01 K42 K44 K50 K56 R03 T87 A12 A14 A18
T88
75-200 255/30R19 K42 K44 K46 K50 K56 R03 T91 B33 DB8 R21
75-200 265/30R19 G01 K42 K44 K46 K50 K56 R03 V19 S01
C-Klasse 55-145 225/35R19 K41 K43 K49 R02 T84 T88 A02 A04 A05
HO 55-145 265/30R19 K42 K44 K50 K56 R03 T89 A06 A08 A09
G363, A12 A14 A18
e1*92/53*0001*.. G01 R70 V19
S01
C-Klasse Kombi 55-145 225/35R19 K41 K43 K49 R02 T84 T88 A02 A04 A05
202 55-145 265/30R19 K42 K44 K50 K56 R03 T89 A06 A08 A09
e1*93/81*0034*.. A12 A14 A18
G01 R70 V19
S01
C-Klasse Kombi 75-200 225/35R19 K45 R02 T84 T88 A02 A04 A05
203K 75-200 235/35R19 K41 K43 K45 K49 R02 T87 T88 A06 A08 A09
e1*98/14*0158*.. 75-200 235/35R19 G01 K44 K50 K56 R03 T88 T91 A12 A14 A18
75-200 255/30R19 K44 K46 K50 K56 R03 T91 B33 Car DB8
75-200 265/30R19 G01 K44 K46 K50 K56 R03 T89 K42 R21 V19
T91 S01
C-Klasse Sportcoupé 75-200 225/35R19 K45 K49 R02 T84 T88 A02 A04 A05
203CL 75-200 235/35R19 G01 K41 K43 K45 K49 R02 A06 A08 A09
e1*98/14*0159*.. 75-200 235/35R19 G01 K42 K44 K50 K56 R03 A12 A14 A18
75-200 255/30R19 K42 K44 K50 K56 K66 R03 B33 Cpe DB8
75-200 265/30R19 F22 G01 K42 K44 K50 K56 K66 V19 S01
K90 R03
CL-Klasse 220-368 245/35R19 K41 K45 K49 R02 T89 T93 A02 A04 A05
215 220-368 245/40R19 K42 K50 K56 R03 R35 T94 T98 A06 A08 A09
e1*98/14*0113*.. 220-368 245/40R19 K41 K45 K49 R02 R35 T94 T98 A12 A14 A18
220-368 275/30R19 K42 K44 K50 K56 R03 T92 T96 R21 V19 S03
220-368 275/35R19 K42 K44 K50 K56 R03 R35
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 08-0873-A00-V01
Prüfgegenstand PKW-Sonderräder
8,5Jx19H2 Typ MT1-8519 und
9,5Jx19H2 Typ MT1-9519
Hersteller Bay-Wheels GmbH

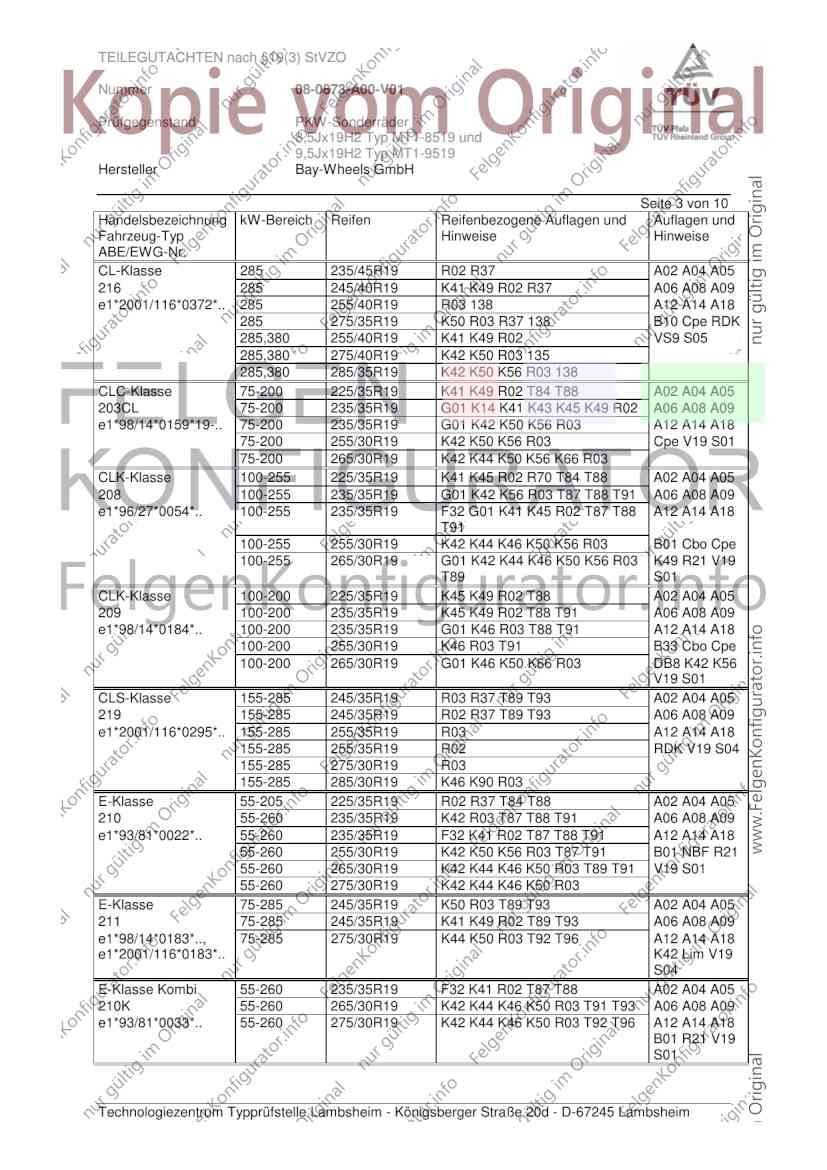

Seite 3 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
CL-Klasse 285 235/45R19 R02 R37 A02 A04 A05
216 285 245/40R19 K41 K49 R02 R37 A06 A08 A09
e1*2001/116*0372*.. 285 255/40R19 R03 138 A12 A14 A18
285 275/35R19 K50 R03 R37 138 B10 Cpe RDK
285,380 255/40R19 K41 K49 R02 VS9 S05
285,380 275/40R19 K42 K50 R03 135
285,380 285/35R19 K42 K50 K56 R03 138
CLC-Klasse 75-200 225/35R19 K41 K49 R02 T84 T88 A02 A04 A05
203CL 75-200 235/35R19 G01 K14 K41 K43 K45 K49 R02 A06 A08 A09
e1*98/14*0159*19-.. 75-200 235/35R19 G01 K42 K50 K56 R03 A12 A14 A18
75-200 255/30R19 K42 K50 K56 R03 Cpe V19 S01
75-200 265/30R19 K42 K44 K50 K56 K66 R03
CLK-Klasse 100-255 225/35R19 K41 K45 R02 R70 T84 T88 A02 A04 A05
208 100-255 235/35R19 G01 K42 K56 R03 T87 T88 T91 A06 A08 A09
e1*96/27*0054*.. 100-255 235/35R19 F32 G01 K41 K45 R02 T87 T88 A12 A14 A18
T91
100-255 255/30R19 K42 K44 K46 K50 K56 R03 B01 Cbo Cpe
100-255 265/30R19 G01 K42 K44 K46 K50 K56 R03 K49 R21 V19
T89 S01
CLK-Klasse 100-200 225/35R19 K45 K49 R02 T88 A02 A04 A05
209 100-200 235/35R19 K45 K49 R02 T88 T91 A06 A08 A09
e1*98/14*0184*.. 100-200 235/35R19 G01 K46 R03 T88 T91 A12 A14 A18
100-200 255/30R19 K46 R03 T91 B33 Cbo Cpe
100-200 265/30R19 G01 K46 K50 K66 R03 DB8 K42 K56
V19 S01
CLS-Klasse 155-285 245/35R19 R03 R37 T89 T93 A02 A04 A05
219 155-285 245/35R19 R02 R37 T89 T93 A06 A08 A09
e1*2001/116*0295*.. 155-285 255/35R19 R03 A12 A14 A18
155-285 255/35R19 R02 RDK V19 S04
155-285 275/30R19 R03
155-285 285/30R19 K46 K90 R03
E-Klasse 55-205 225/35R19 R02 R37 T84 T88 A02 A04 A05
210 55-260 235/35R19 K42 R03 T87 T88 T91 A06 A08 A09
e1*93/81*0022*.. 55-260 235/35R19 F32 K41 R02 T87 T88 T91 A12 A14 A18
55-260 255/30R19 K42 K50 K56 R03 T87 T91 B01 NBF R21
55-260 265/30R19 K42 K44 K46 K50 R03 T89 T91 V19 S01
55-260 275/30R19 K42 K44 K46 K50 R03
E-Klasse 75-285 245/35R19 K50 R03 T89 T93 A02 A04 A05
211 75-285 245/35R19 K41 K49 R02 T89 T93 A06 A08 A09
e1*98/14*0183*.., 75-285 275/30R19 K44 K50 R03 T92 T96 A12 A14 A18
e1*2001/116*0183*.. K42 Lim V19
S04
E-Klasse Kombi 55-260 235/35R19 F32 K41 R02 T87 T88 A02 A04 A05
210K 55-260 265/30R19 K42 K44 K46 K50 R03 T91 T93 A06 A08 A09
e1*93/81*0033*.. 55-260 275/30R19 K42 K44 K46 K50 R03 T92 T96 A12 A14 A18
B01 R21 V19
S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 08-0873-A00-V01
Prüfgegenstand PKW-Sonderräder
8,5Jx19H2 Typ MT1-8519 und
9,5Jx19H2 Typ MT1-9519
Hersteller Bay-Wheels GmbH

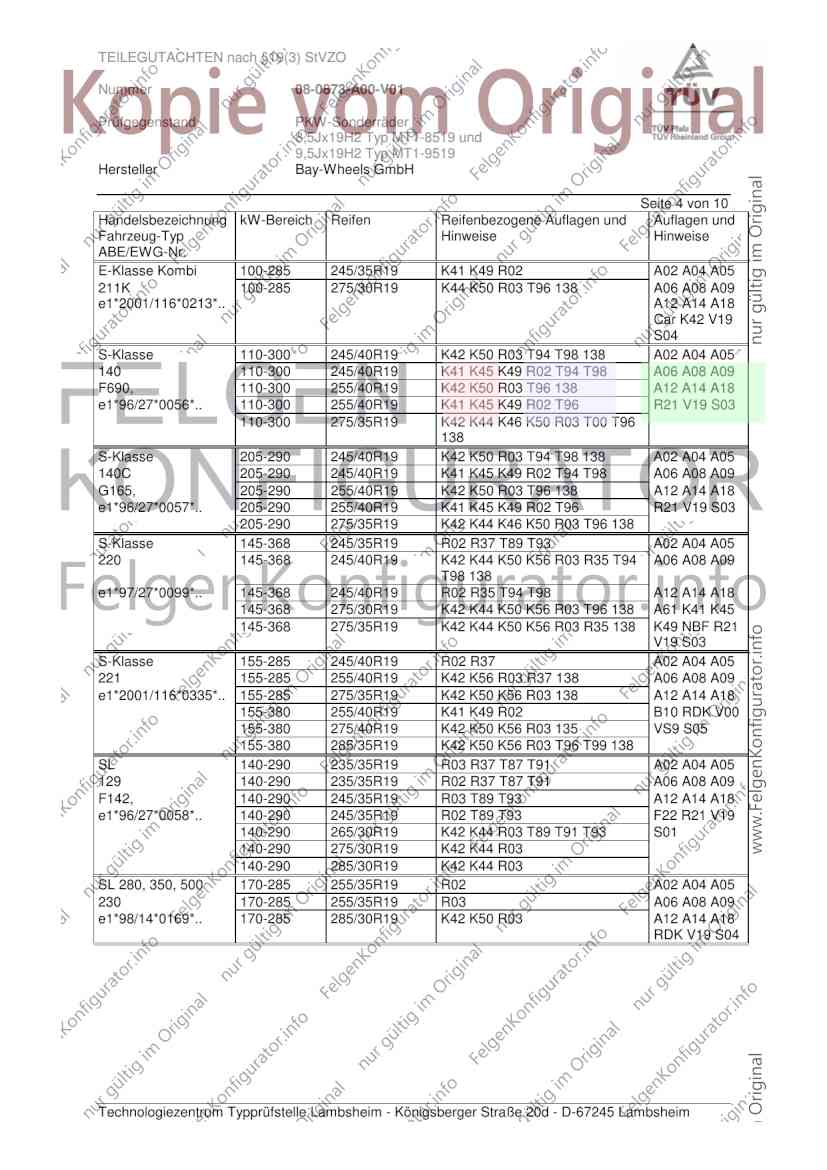

Seite 4 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
E-Klasse Kombi 100-285 245/35R19 K41 K49 R02 A02 A04 A05
211K 100-285 275/30R19 K44 K50 R03 T96 138 A06 A08 A09
e1*2001/116*0213*.. A12 A14 A18
Car K42 V19
S04
S-Klasse 110-300 245/40R19 K42 K50 R03 T94 T98 138 A02 A04 A05
140 110-300 245/40R19 K41 K45 K49 R02 T94 T98 A06 A08 A09
F690, 110-300 255/40R19 K42 K50 R03 T96 138 A12 A14 A18
e1*96/27*0056*.. 110-300 255/40R19 K41 K45 K49 R02 T96 R21 V19 S03
110-300 275/35R19 K42 K44 K46 K50 R03 T00 T96
138
S-Klasse 205-290 245/40R19 K42 K50 R03 T94 T98 138 A02 A04 A05
140C 205-290 245/40R19 K41 K45 K49 R02 T94 T98 A06 A08 A09
G165, 205-290 255/40R19 K42 K50 R03 T96 138 A12 A14 A18
e1*96/27*0057*.. 205-290 255/40R19 K41 K45 K49 R02 T96 R21 V19 S03
205-290 275/35R19 K42 K44 K46 K50 R03 T96 138
S-Klasse 145-368 245/35R19 R02 R37 T89 T93 A02 A04 A05
220 145-368 245/40R19 K42 K44 K50 K56 R03 R35 T94 A06 A08 A09
T98 138
e1*97/27*0099*.. 145-368 245/40R19 R02 R35 T94 T98 A12 A14 A18
145-368 275/30R19 K42 K44 K50 K56 R03 T96 138 A61 K41 K45
145-368 275/35R19 K42 K44 K50 K56 R03 R35 138 K49 NBF R21
V19 S03
S-Klasse 155-285 245/40R19 R02 R37 A02 A04 A05
221 155-285 255/40R19 K42 K56 R03 R37 138 A06 A08 A09
e1*2001/116*0335*.. 155-285 275/35R19 K42 K50 K56 R03 138 A12 A14 A18
155-380 255/40R19 K41 K49 R02 B10 RDK V00
155-380 275/40R19 K42 K50 K56 R03 135 VS9 S05
155-380 285/35R19 K42 K50 K56 R03 T96 T99 138
SL 140-290 235/35R19 R03 R37 T87 T91 A02 A04 A05
129 140-290 235/35R19 R02 R37 T87 T91 A06 A08 A09
F142, 140-290 245/35R19 R03 T89 T93 A12 A14 A18
e1*96/27*0058*.. 140-290 245/35R19 R02 T89 T93 F22 R21 V19
140-290 265/30R19 K42 K44 R03 T89 T91 T93 S01
140-290 275/30R19 K42 K44 R03
140-290 285/30R19 K42 K44 R03
SL 280, 350, 500 170-285 255/35R19 R02 A02 A04 A05
230 170-285 255/35R19 R03 A06 A08 A09
e1*98/14*0169*.. 170-285 285/30R19 K42 K50 R03 A12 A14 A18
RDK V19 S04
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 08-0873-A00-V01
Prüfgegenstand PKW-Sonderräder
8,5Jx19H2 Typ MT1-8519 und
9,5Jx19H2 Typ MT1-9519
Hersteller Bay-Wheels GmbH

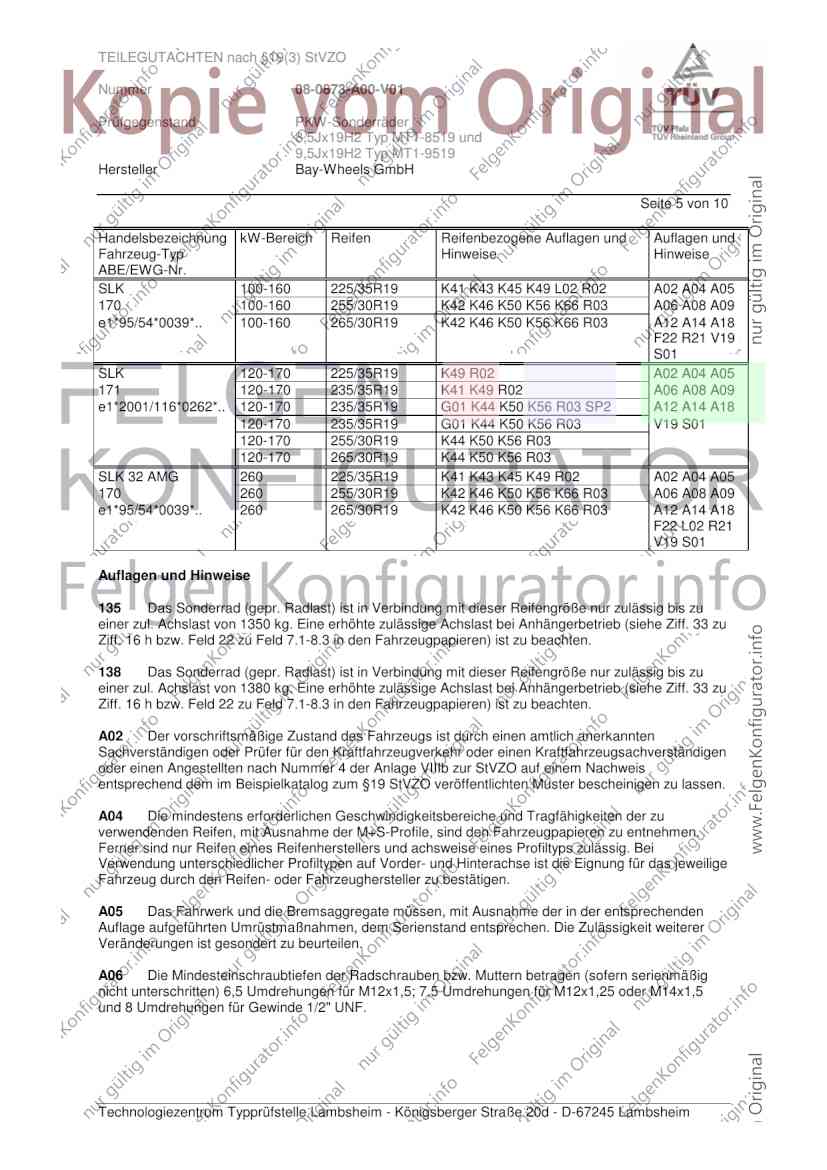

Seite 5 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
SLK 100-160 225/35R19 K41 K43 K45 K49 L02 R02 A02 A04 A05
170 100-160 255/30R19 K42 K46 K50 K56 K66 R03 A06 A08 A09
e1*95/54*0039*.. 100-160 265/30R19 K42 K46 K50 K56 K66 R03 A12 A14 A18
F22 R21 V19
S01
SLK 120-170 225/35R19 K49 R02 A02 A04 A05
171 120-170 235/35R19 K41 K49 R02 A06 A08 A09
e1*2001/116*0262*.. 120-170 235/35R19 G01 K44 K50 K56 R03 SP2 A12 A14 A18
120-170 235/35R19 G01 K44 K50 K56 R03 V19 S01
120-170 255/30R19 K44 K50 K56 R03
120-170 265/30R19 K44 K50 K56 R03
SLK 32 AMG 260 225/35R19 K41 K43 K45 K49 R02 A02 A04 A05
170 260 255/30R19 K42 K46 K50 K56 K66 R03 A06 A08 A09
e1*95/54*0039*.. 260 265/30R19 K42 K46 K50 K56 K66 R03 A12 A14 A18
F22 L02 R21
V19 S01
Auflagen und Hinweise
135 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1350 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33 zu
Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
138 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1380 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33 zu
Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A02 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen
oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis
entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren zu entnehmen.
Ferner sind nur Reifen eines Reifenherstellers und achsweise eines Profiltyps zulässig. Bei
Verwendung unterschiedlicher Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige
Fahrzeug durch den Reifen- oder Fahrzeughersteller zu bestätigen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A06 Die Mindesteinschraubtiefen der Radschrauben bzw. Muttern betragen (sofern serienmäßig
nicht unterschritten) 6,5 Umdrehungen für M12x1,5; 7,5 Umdrehungen für M12x1,25 oder M14x1,5
und 8 Umdrehungen für Gewinde 1/2" UNF.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 08-0873-A00-V01
Prüfgegenstand PKW-Sonderräder
8,5Jx19H2 Typ MT1-8519 und
9,5Jx19H2 Typ MT1-9519
Hersteller Bay-Wheels GmbH

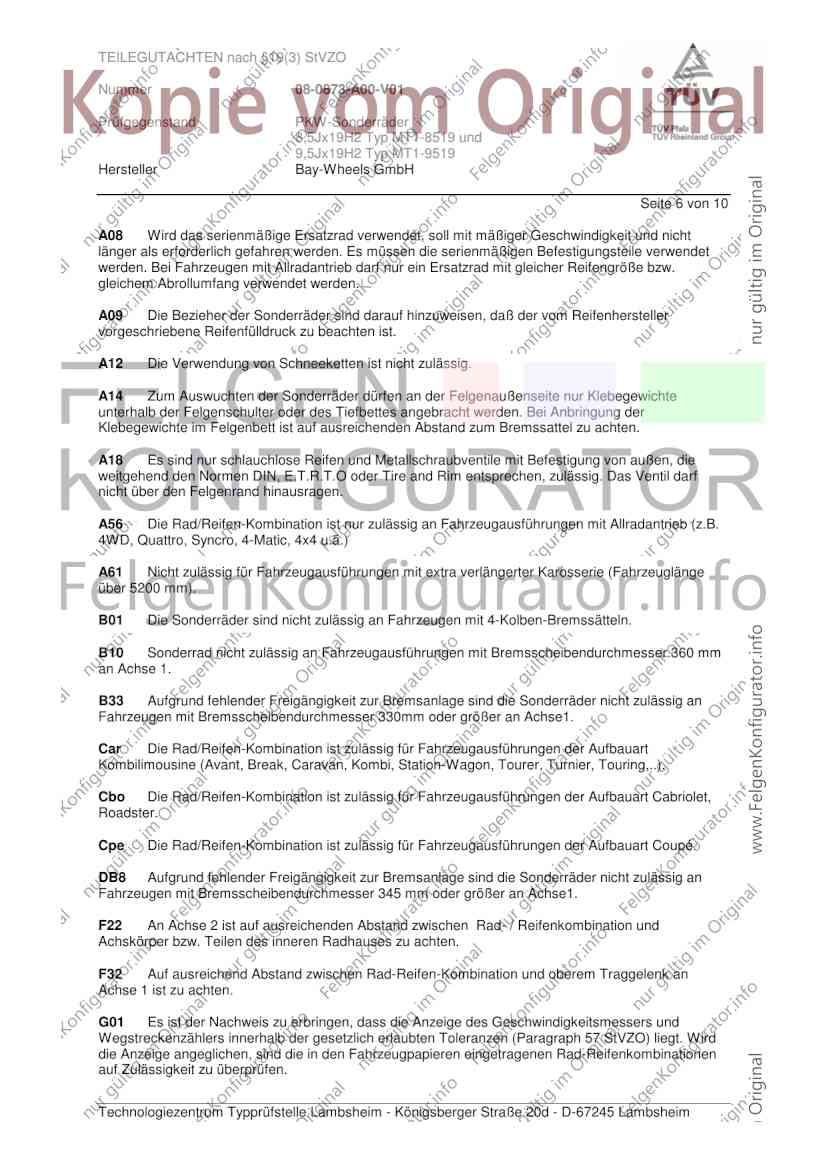

Seite 6 von 10
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, daß der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der
Klebegewichte im Felgenbett ist auf ausreichenden Abstand zum Bremssattel zu achten.
A18 Es sind nur schlauchlose Reifen und Metallschraubventile mit Befestigung von außen, die
weitgehend den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Das Ventil darf
nicht über den Felgenrand hinausragen.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u.ä.)
A61 Nicht zulässig für Fahrzeugausführungen mit extra verlängerter Karosserie (Fahrzeuglänge
über 5200 mm).
B01 Die Sonderräder sind nicht zulässig an Fahrzeugen mit 4-Kolben-Bremssätteln.
B10 Sonderrad nicht zulässig an Fahrzeugausführungen mit Bremsscheibendurchmesser 360 mm
an Achse 1.
B33 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 330mm oder größer an Achse1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
DB8 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 345 mm oder größer an Achse1.
F22 An Achse 2 ist auf ausreichenden Abstand zwischen Rad- / Reifenkombination und
Achskörper bzw. Teilen des inneren Radhauses zu achten.
F32 Auf ausreichend Abstand zwischen Rad-Reifen-Kombination und oberem Traggelenk an
Achse 1 ist zu achten.
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der gesetzlich erlaubten Toleranzen (Paragraph 57 StVZO) liegt. Wird
die Anzeige angeglichen, sind die in den Fahrzeugpapieren eingetragenen Rad-Reifenkombinationen
auf Zulässigkeit zu überprüfen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 08-0873-A00-V01
Prüfgegenstand PKW-Sonderräder
8,5Jx19H2 Typ MT1-8519 und
9,5Jx19H2 Typ MT1-9519
Hersteller Bay-Wheels GmbH

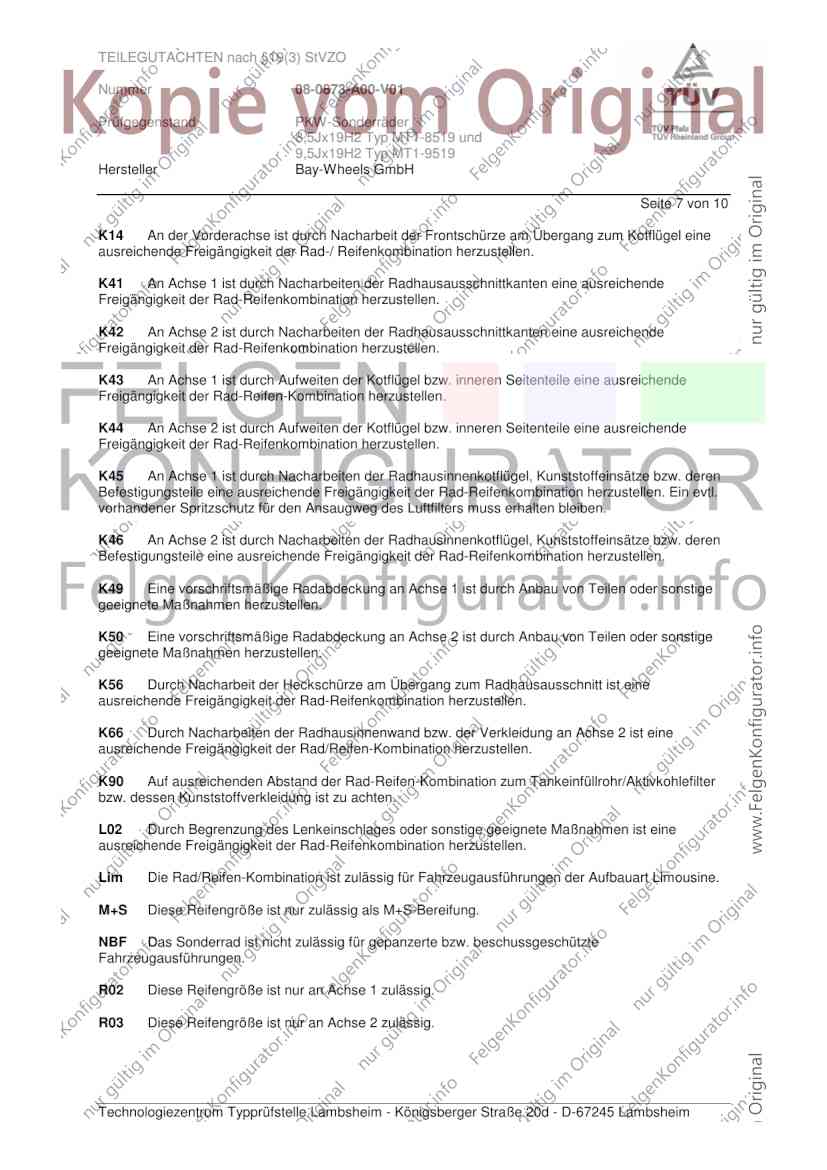

Seite 7 von 10
K14 An der Vorderachse ist durch Nacharbeit der Frontschürze am Übergang zum Kotflügel eine
ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K43 An Achse 1 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifen-Kombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K49 Eine vorschriftsmäßige Radabdeckung an Achse 1 ist durch Anbau von Teilen oder sonstige
geeignete Maßnahmen herzustellen.
K50 Eine vorschriftsmäßige Radabdeckung an Achse 2 ist durch Anbau von Teilen oder sonstige
geeignete Maßnahmen herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K66 Durch Nacharbeiten der Radhausinnenwand bzw. der Verkleidung an Achse 2 ist eine
ausreichende Freigängigkeit der Rad/Reifen-Kombination herzustellen.
K90 Auf ausreichenden Abstand der Rad-Reifen-Kombination zum Tankeinfüllrohr/Aktivkohlefilter
bzw. dessen Kunststoffverkleidung ist zu achten.
L02 Durch Begrenzung des Lenkeinschlages oder sonstige geeignete Maßnahmen ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NBF Das Sonderrad ist nicht zulässig für gepanzerte bzw. beschussgeschützte
Fahrzeugausführungen.
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 08-0873-A00-V01
Prüfgegenstand PKW-Sonderräder
8,5Jx19H2 Typ MT1-8519 und
9,5Jx19H2 Typ MT1-9519
Hersteller Bay-Wheels GmbH

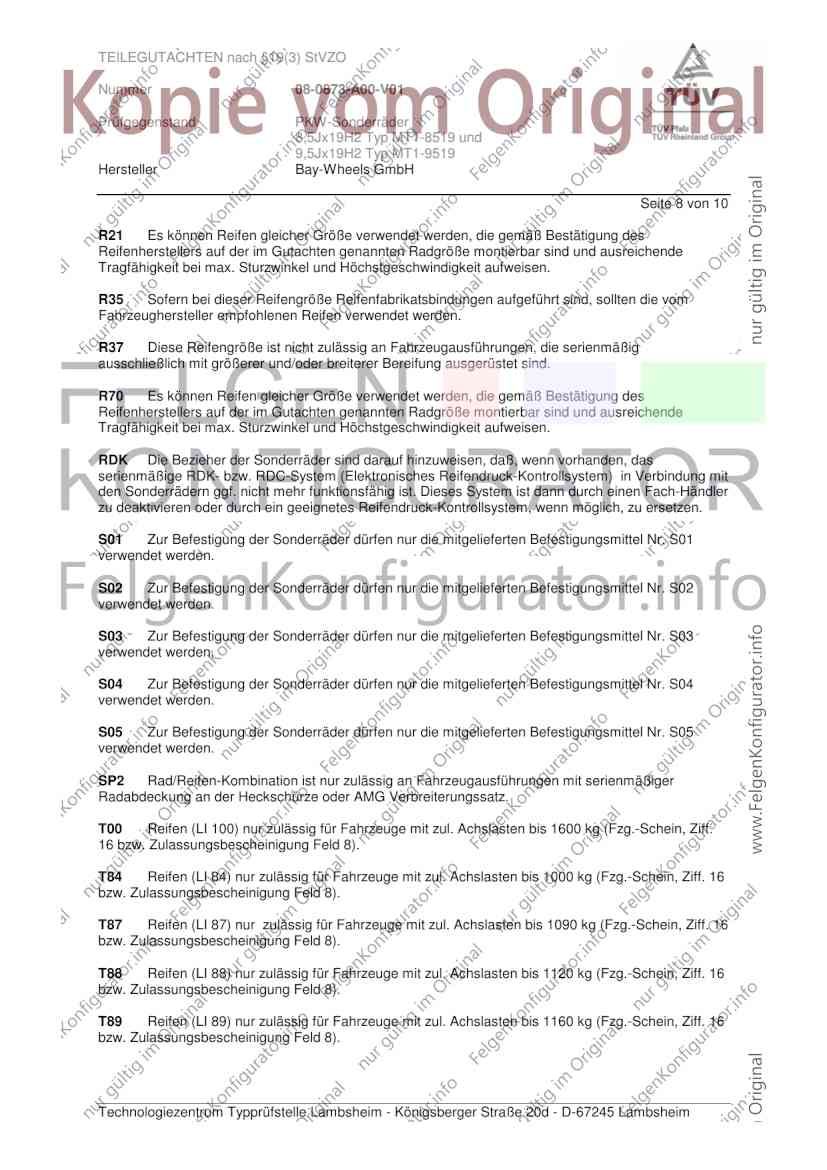

Seite 8 von 10
R21 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des
Reifenherstellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende
Tragfähigkeit bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen.
R35 Sofern bei dieser Reifengröße Reifenfabrikatsbindungen aufgeführt sind, sollten die vom
Fahrzeughersteller empfohlenen Reifen verwendet werden.
R37 Diese Reifengröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig
ausschließlich mit größerer und/oder breiterer Bereifung ausgerüstet sind.
R70 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des
Reifenherstellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende
Tragfähigkeit bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen.
RDK Die Bezieher der Sonderräder sind darauf hinzuweisen, daß, wenn vorhanden, das
serienmäßige RDK- bzw. RDC-System (Elektronisches Reifendruck-Kontrollsystem) in Verbindung mit
den Sonderrädern ggf. nicht mehr funktionsfähig ist. Dieses System ist dann durch einen Fach-Händler
zu deaktivieren oder durch ein geeignetes Reifendruck-Kontrollsystem, wenn möglich, zu ersetzen.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
verwendet werden.
S04 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04
verwendet werden.
S05 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05
verwendet werden.
SP2 Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit serienmäßiger
Radabdeckung an der Heckschürze oder AMG Verbreiterungssatz.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 08-0873-A00-V01
Prüfgegenstand PKW-Sonderräder
8,5Jx19H2 Typ MT1-8519 und
9,5Jx19H2 Typ MT1-9519
Hersteller Bay-Wheels GmbH

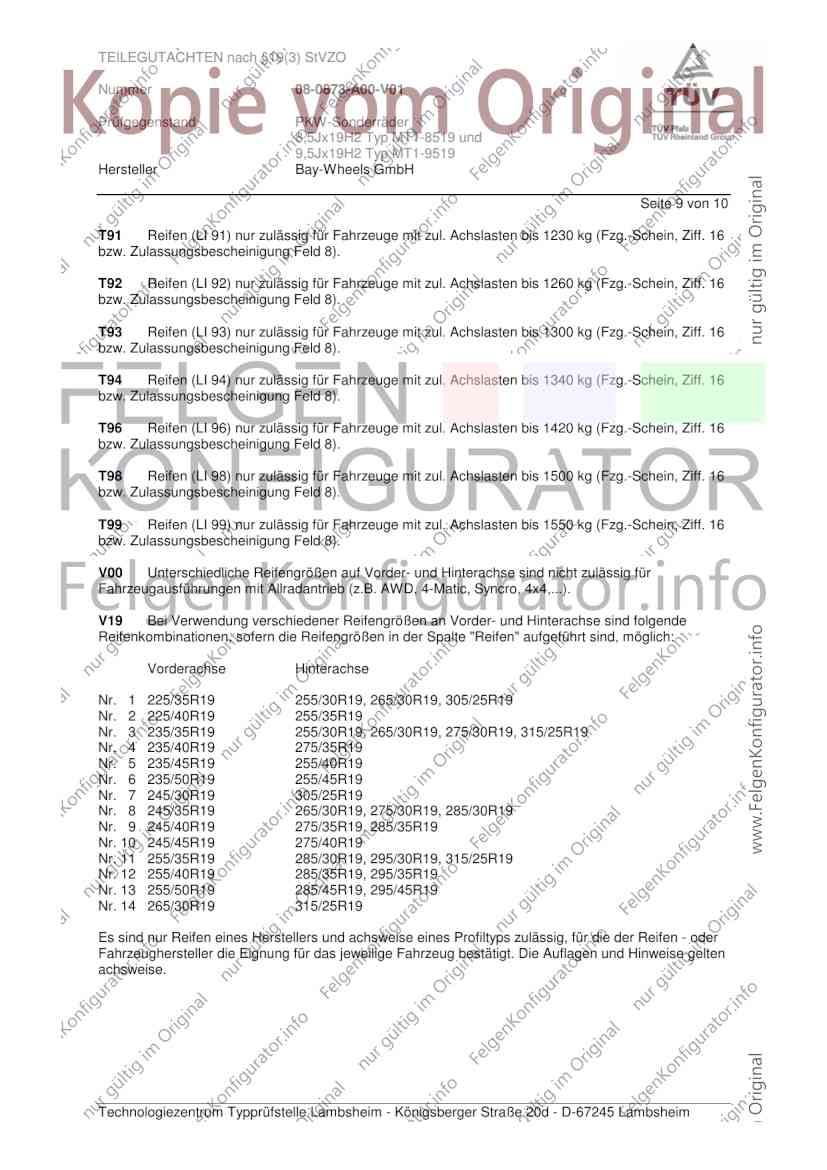

Seite 9 von 10
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V19 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 225/35R19 255/30R19, 265/30R19, 305/25R19
Nr. 2 225/40R19 255/35R19
Nr. 3 235/35R19 255/30R19, 265/30R19, 275/30R19, 315/25R19
Nr. 4 235/40R19 275/35R19
Nr. 5 235/45R19 255/40R19
Nr. 6 235/50R19 255/45R19
Nr. 7 245/30R19 305/25R19
Nr. 8 245/35R19 265/30R19, 275/30R19, 285/30R19
Nr. 9 245/40R19 275/35R19, 285/35R19
Nr. 10 245/45R19 275/40R19
Nr. 11 255/35R19 285/30R19, 295/30R19, 315/25R19
Nr. 12 255/40R19 285/35R19, 295/35R19
Nr. 13 255/50R19 285/45R19, 295/45R19
Nr. 14 265/30R19 315/25R19
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen - oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise gelten
achsweise.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 08-0873-A00-V01
Prüfgegenstand PKW-Sonderräder
8,5Jx19H2 Typ MT1-8519 und
9,5Jx19H2 Typ MT1-9519
Hersteller Bay-Wheels GmbH

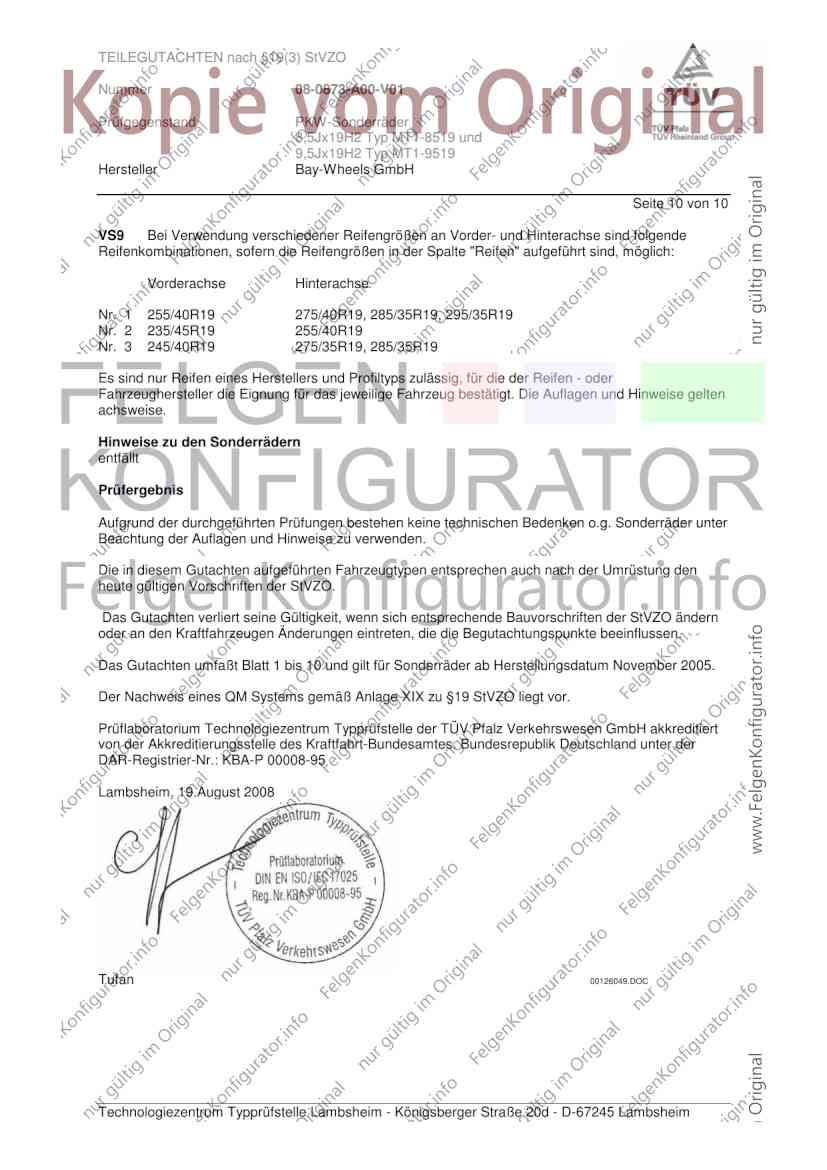

Seite 10 von 10
VS9 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 255/40R19 275/40R19, 285/35R19, 295/35R19
Nr. 2 235/45R19 255/40R19
Nr. 3 245/40R19 275/35R19, 285/35R19
Es sind nur Reifen eines Herstellers und Profiltyps zulässig, für die der Reifen - oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise gelten
achsweise.
Hinweise zu den Sonderrädern
entfällt
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder unter
Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO.
Das Gutachten verliert seine Gültigkeit, wenn sich entsprechende Bauvorschriften der StVZO ändern
oder an den Kraftfahrzeugen Änderungen eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfaßt Blatt 1 bis 10 und gilt für Sonderräder ab Herstellungsdatum November 2005.
Der Nachweis eines QM Systems gemäß Anlage XIX zu §19 StVZO liegt vor.
Prüflaboratorium Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH akkreditiert
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes. Bundesrepublik Deutschland unter der
DAR-Registrier-Nr.: KBA-P 00008-95
Lambsheim, 19.August 2008
Tufan 00126049.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
