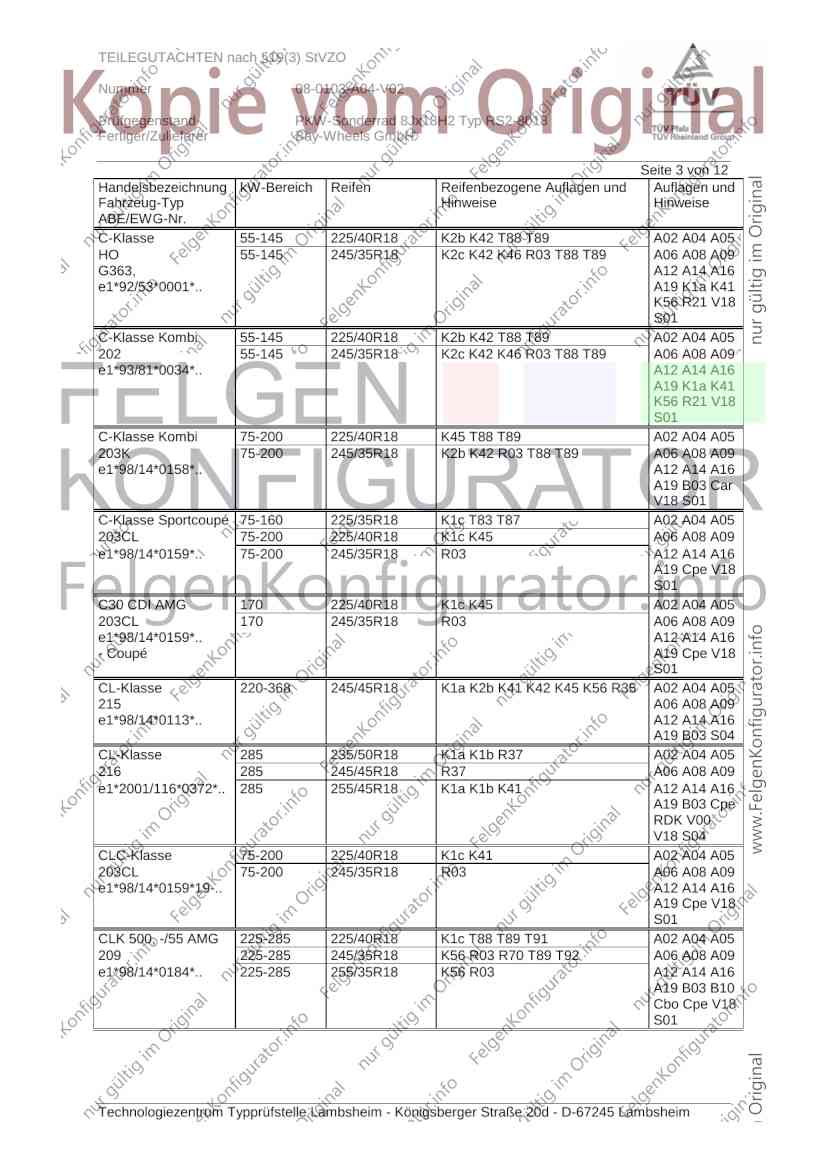

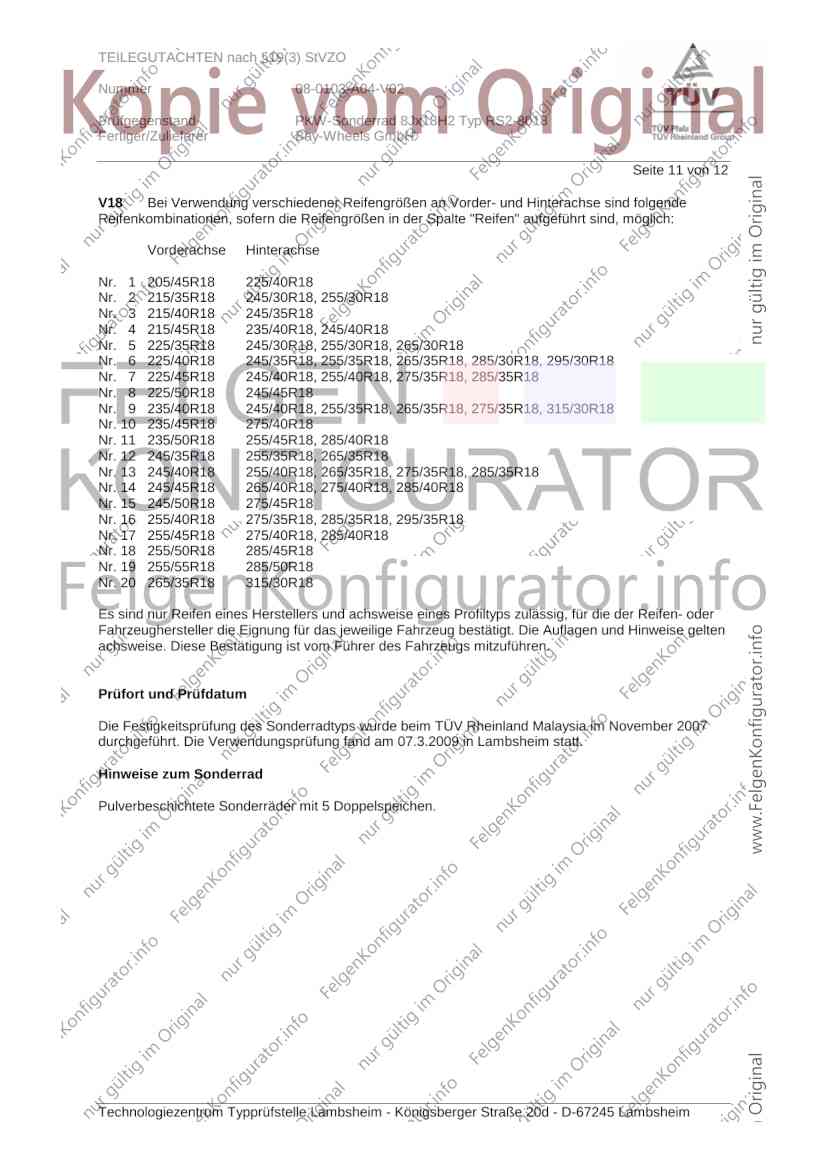

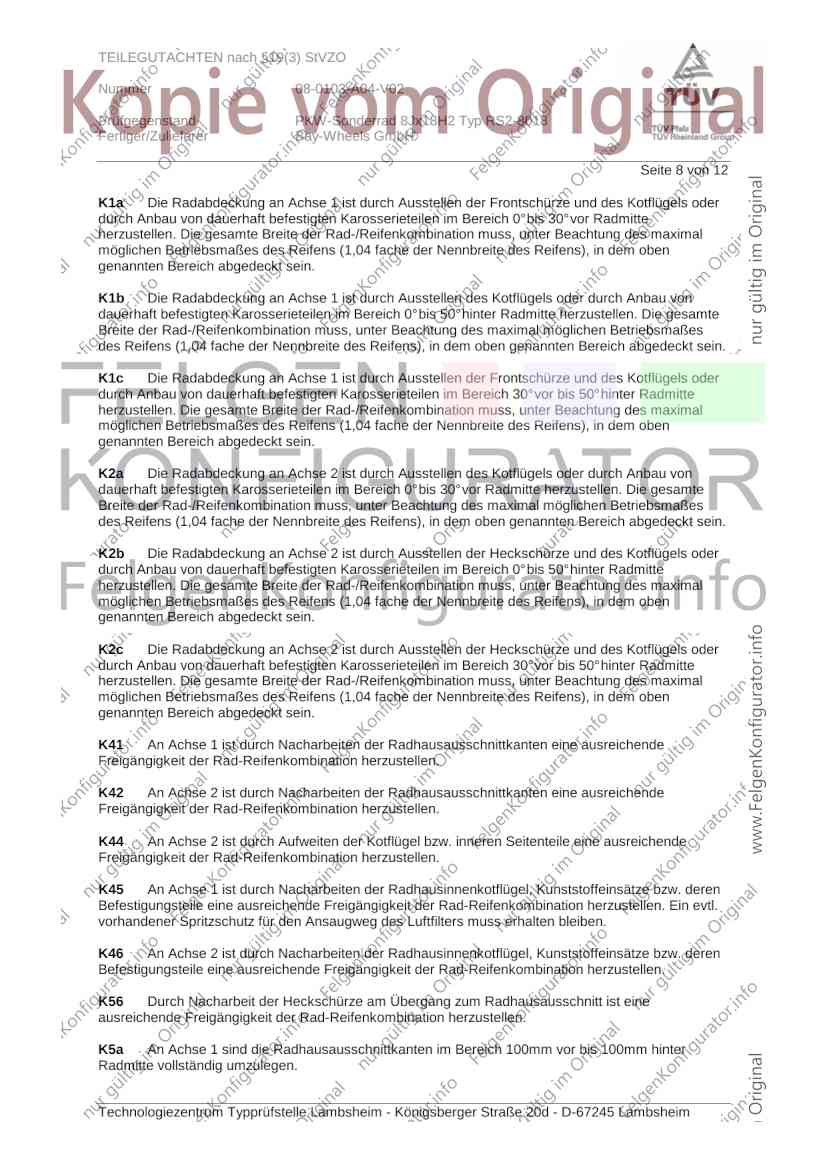

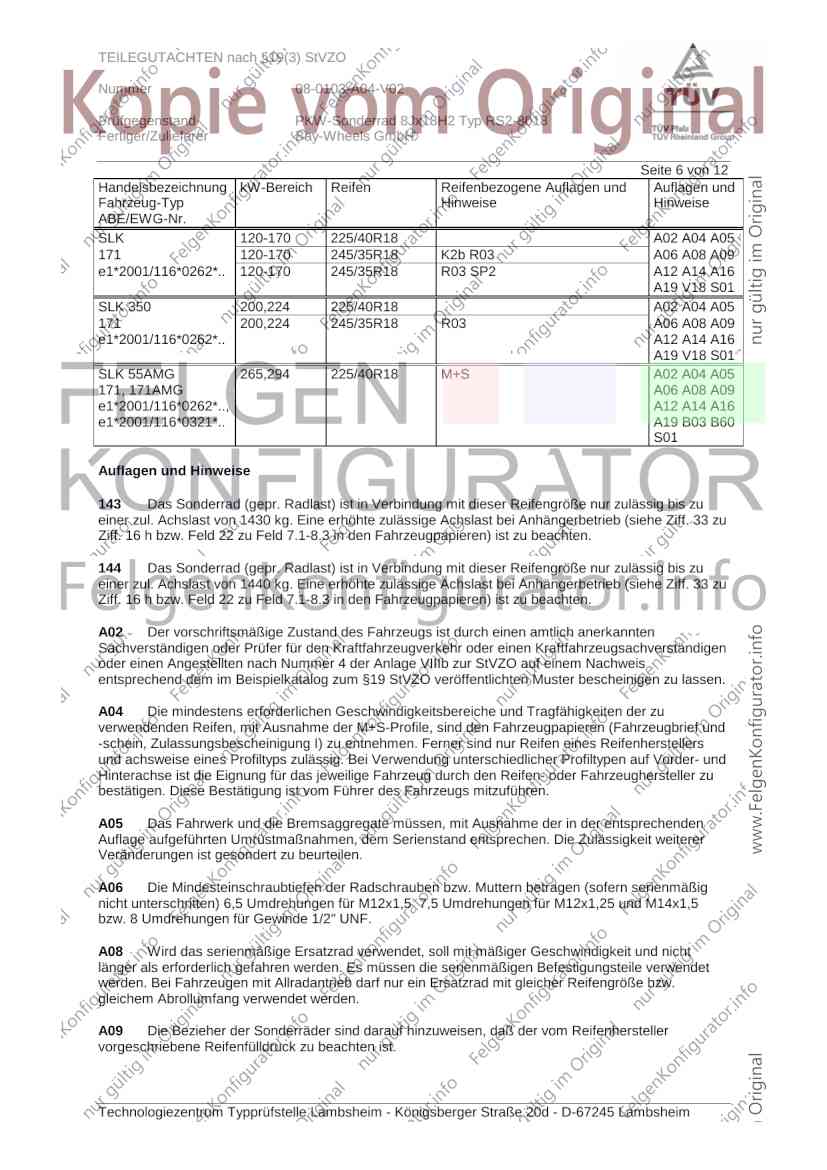

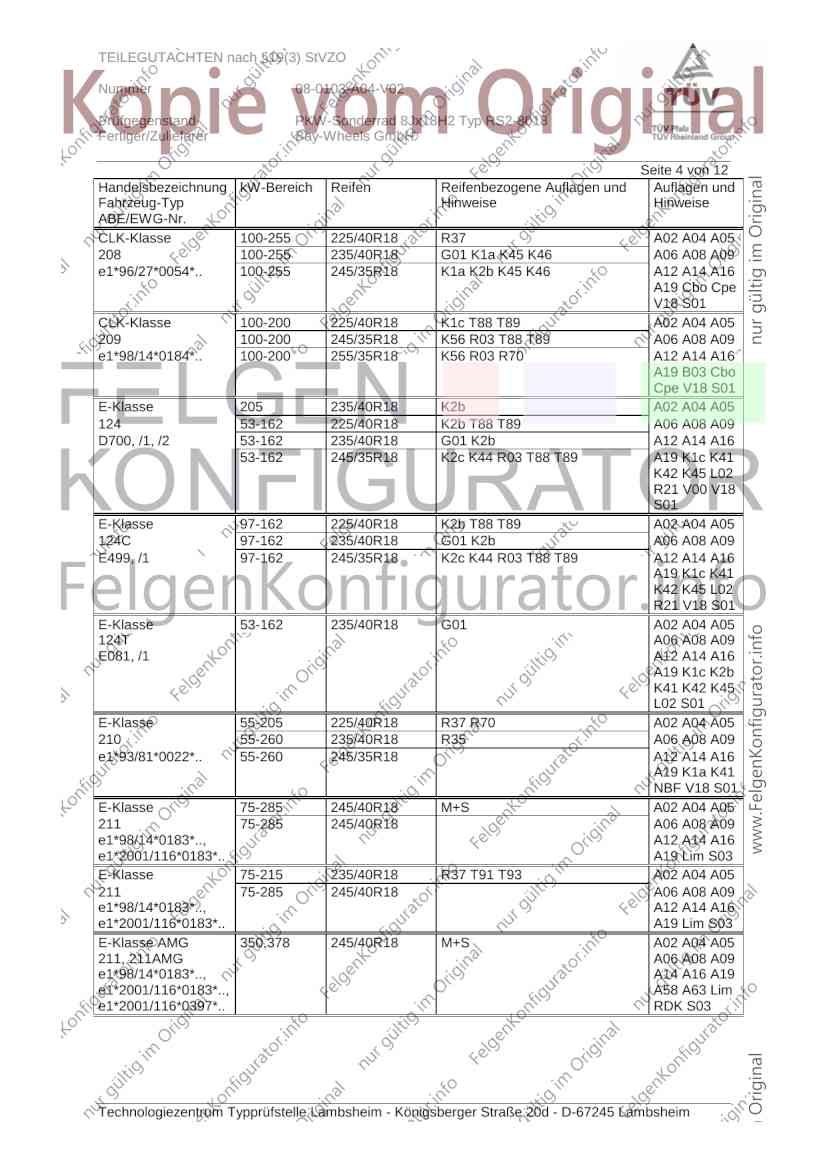

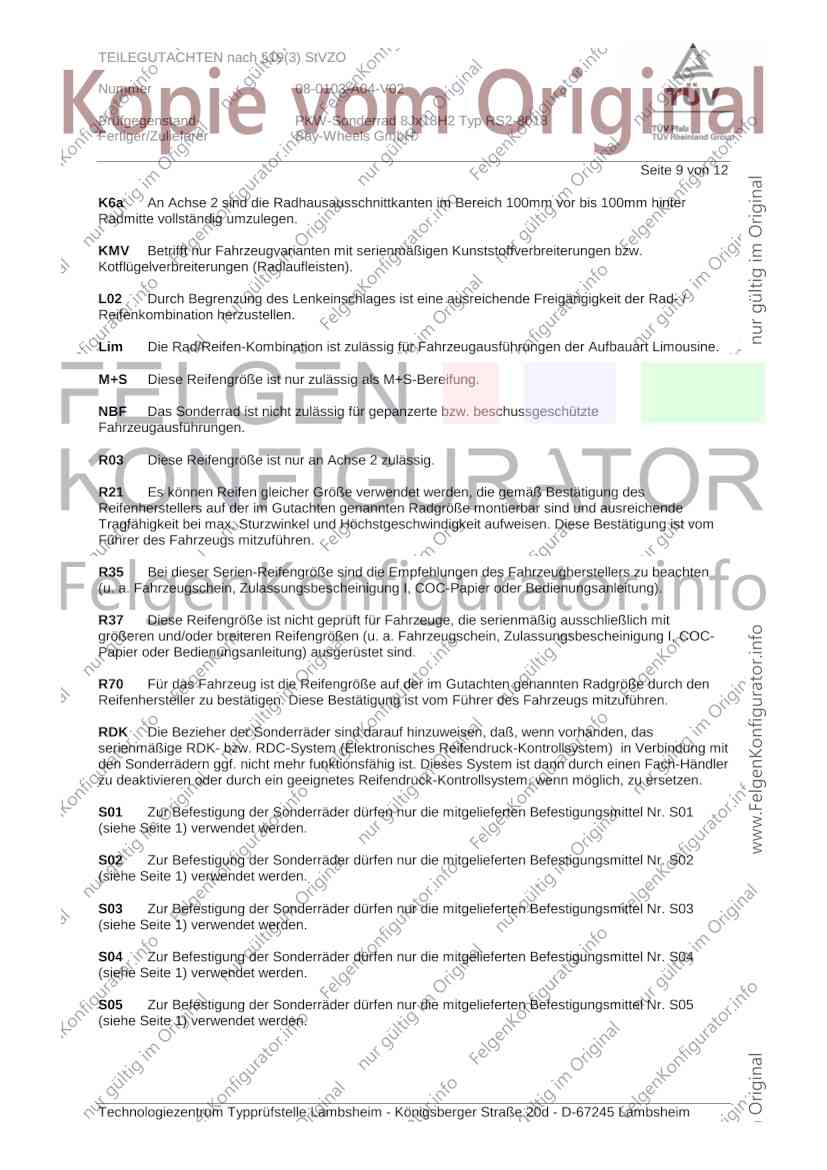

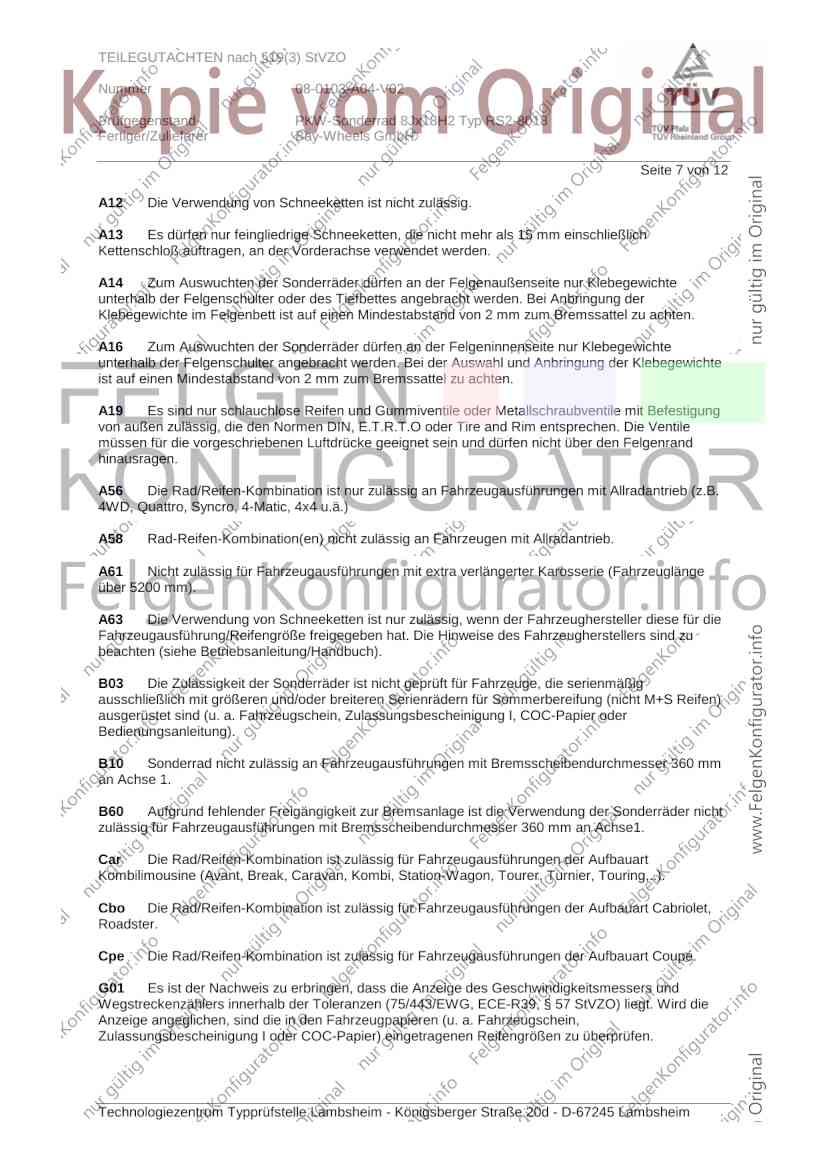

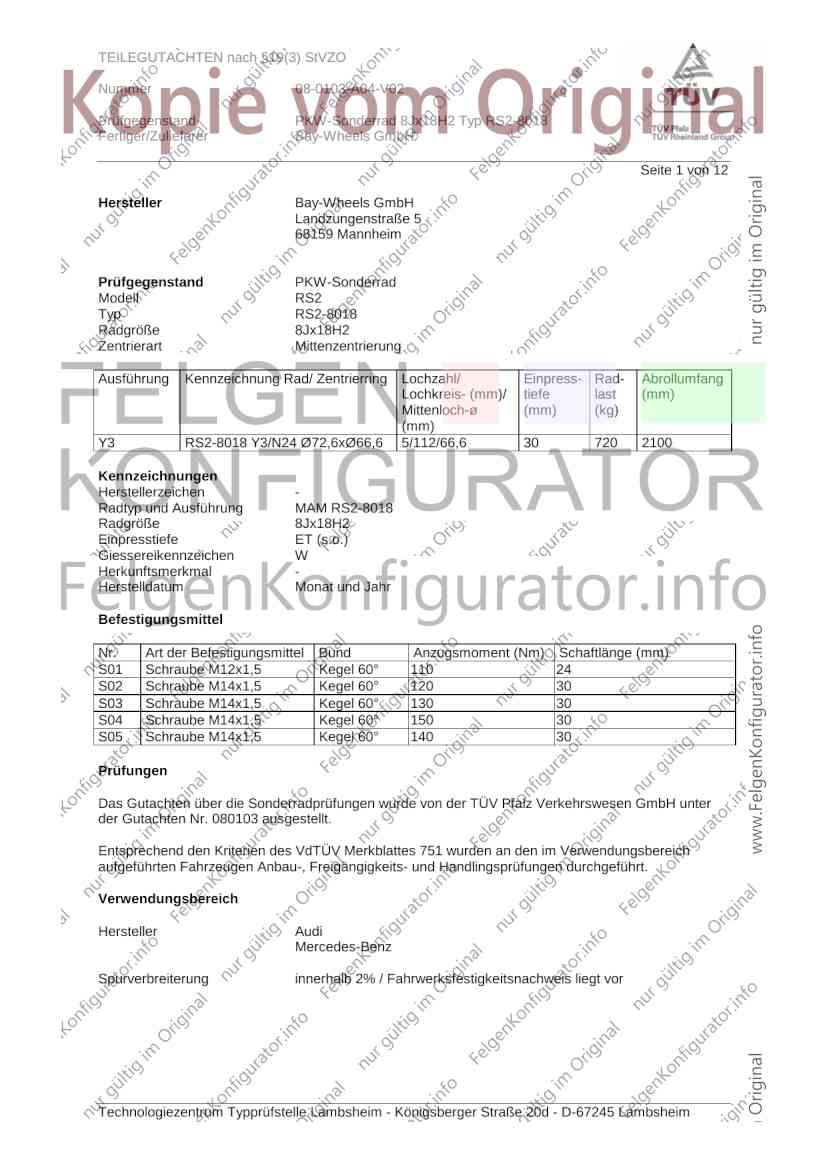

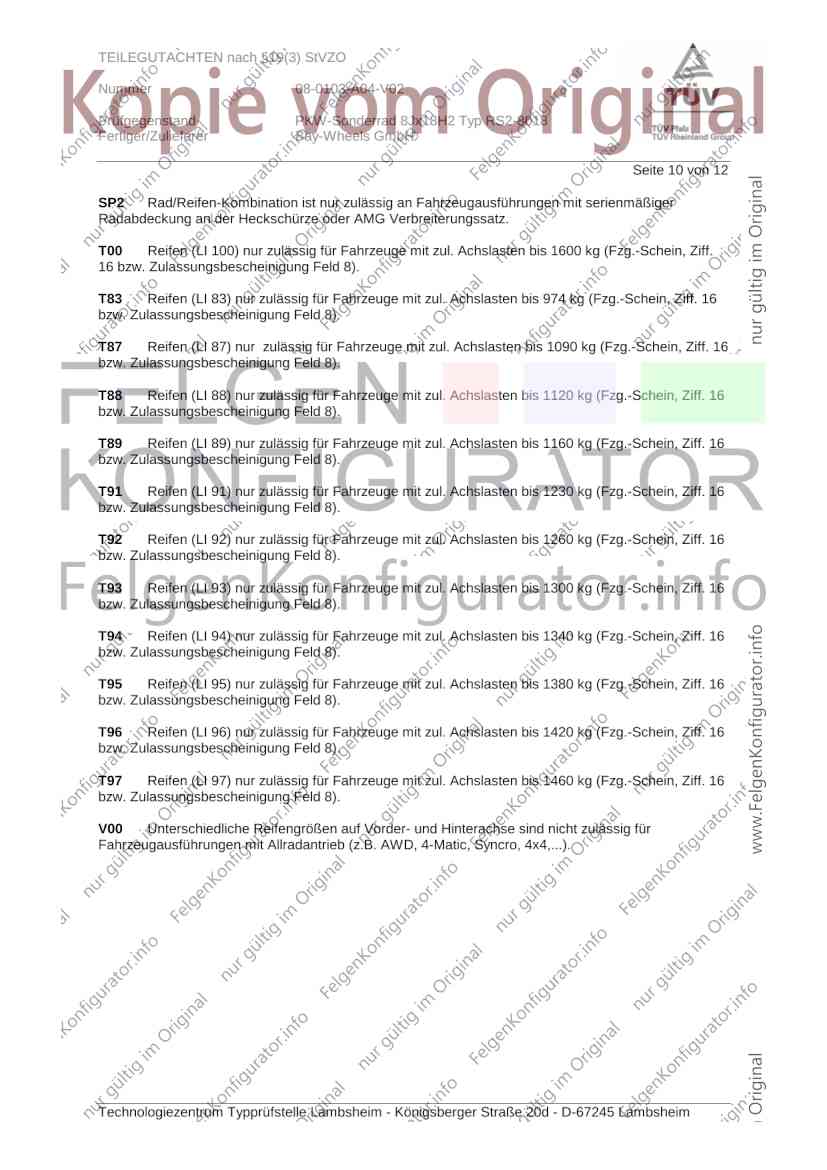

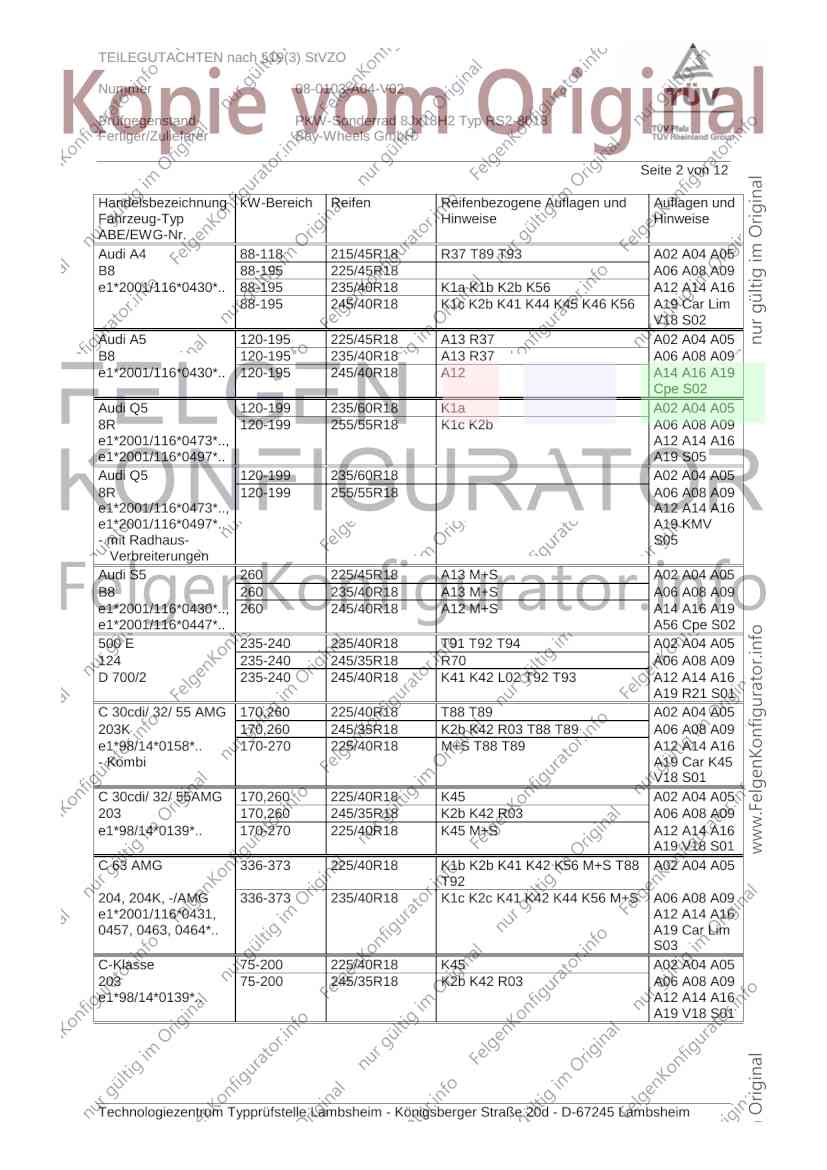

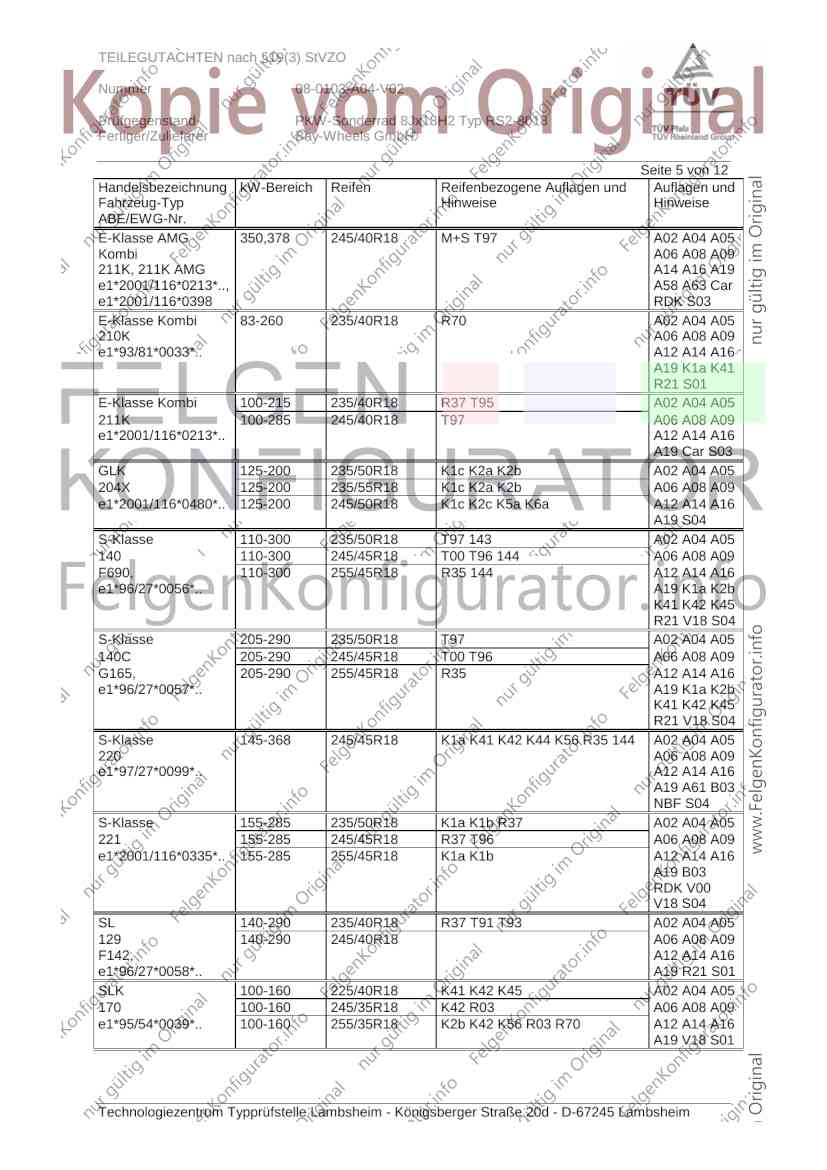

TEILEGUTACHTEN nach §19(3) StVZO
Nummer 08-0103-A04-V02
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ RS2-8018
Fertiger/Zulieferer Bay-Wheels GmbH
Seite 1 von 12
Hersteller Bay-Wheels GmbH
Landzungenstraße 5
68159 Mannheim
Prüfgegenstand PKW-Sonderrad
Modell RS2
Typ RS2-8018
Radgröße 8Jx18H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
Y3 RS2-8018 Y3/N24 Ø72,6xØ66,6 5/112/66,6 30 720 2100
Kennzeichnungen
Herstellerzeichen -
Radtyp und Ausführung MAM RS2-8018
Radgröße 8Jx18H2
Einpresstiefe ET (s.o.)
Giessereikennzeichen W
Herkunftsmerkmal -
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M12x1,5 Kegel 60° 110 24
S02 Schraube M14x1,5 Kegel 60° 120 30
S03 Schraube M14x1,5 Kegel 60° 130 30
S04 Schraube M14x1,5 Kegel 60° 150 30
S05 Schraube M14x1,5 Kegel 60° 140 30
Prüfungen
Das Gutachten über die Sonderradprüfungen wurde von der TÜV Pfalz Verkehrswesen GmbH unter
der Gutachten Nr. 080103 ausgestellt.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 wurden an den im Verwendungsbereich
aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Mercedes-Benz
Spurverbreiterung innerhalb 2% / Fahrwerksfestigkeitsnachweis liegt vor
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 08-0103-A04-V02
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ RS2-8018
Fertiger/Zulieferer Bay-Wheels GmbH
Seite 2 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A4 88-118 215/45R18 R37 T89 T93 A02 A04 A05
B8 88-195 225/45R18 A06 A08 A09
e1*2001/116*0430*.. 88-195 235/40R18 K1a K1b K2b K56 A12 A14 A16
88-195 245/40R18 K1c K2b K41 K44 K45 K46 K56 A19 Car Lim
V18 S02
Audi A5 120-195 225/45R18 A13 R37 A02 A04 A05
B8 120-195 235/40R18 A13 R37 A06 A08 A09
e1*2001/116*0430*.. 120-195 245/40R18 A12 A14 A16 A19
Cpe S02
Audi Q5 120-199 235/60R18 K1a A02 A04 A05
8R 120-199 255/55R18 K1c K2b A06 A08 A09
e1*2001/116*0473*.., A12 A14 A16
e1*2001/116*0497*.. A19 S05
Audi Q5 120-199 235/60R18 A02 A04 A05
8R 120-199 255/55R18 A06 A08 A09
e1*2001/116*0473*.., A12 A14 A16
e1*2001/116*0497*.. A19 KMV
- mit Radhaus- S05
Verbreiterungen
Audi S5 260 225/45R18 A13 M+S A02 A04 A05
B8 260 235/40R18 A13 M+S A06 A08 A09
e1*2001/116*0430*.., 260 245/40R18 A12 M+S A14 A16 A19
e1*2001/116*0447*.. A56 Cpe S02
500 E 235-240 235/40R18 T91 T92 T94 A02 A04 A05
124 235-240 245/35R18 R70 A06 A08 A09
D 700/2 235-240 245/40R18 K41 K42 L02 T92 T93 A12 A14 A16
A19 R21 S01
C 30cdi/ 32/ 55 AMG 170,260 225/40R18 T88 T89 A02 A04 A05
203K 170,260 245/35R18 K2b K42 R03 T88 T89 A06 A08 A09
e1*98/14*0158*.. 170-270 225/40R18 M+S T88 T89 A12 A14 A16
- Kombi A19 Car K45
V18 S01
C 30cdi/ 32/ 55AMG 170,260 225/40R18 K45 A02 A04 A05
203 170,260 245/35R18 K2b K42 R03 A06 A08 A09
e1*98/14*0139*.. 170-270 225/40R18 K45 M+S A12 A14 A16
A19 V18 S01
C 63 AMG 336-373 225/40R18 K1b K2b K41 K42 K56 M+S T88 A02 A04 A05
T92
204, 204K, -/AMG 336-373 235/40R18 K1c K2c K41 K42 K44 K56 M+S A06 A08 A09
e1*2001/116*0431, A12 A14 A16
0457, 0463, 0464*.. A19 Car Lim
S03
C-Klasse 75-200 225/40R18 K45 A02 A04 A05
203 75-200 245/35R18 K2b K42 R03 A06 A08 A09
e1*98/14*0139*.. A12 A14 A16
A19 V18 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 08-0103-A04-V02
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ RS2-8018
Fertiger/Zulieferer Bay-Wheels GmbH
Seite 3 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
C-Klasse 55-145 225/40R18 K2b K42 T88 T89 A02 A04 A05
HO 55-145 245/35R18 K2c K42 K46 R03 T88 T89 A06 A08 A09
G363, A12 A14 A16
e1*92/53*0001*.. A19 K1a K41
K56 R21 V18
S01
C-Klasse Kombi 55-145 225/40R18 K2b K42 T88 T89 A02 A04 A05
202 55-145 245/35R18 K2c K42 K46 R03 T88 T89 A06 A08 A09
e1*93/81*0034*.. A12 A14 A16
A19 K1a K41
K56 R21 V18
S01
C-Klasse Kombi 75-200 225/40R18 K45 T88 T89 A02 A04 A05
203K 75-200 245/35R18 K2b K42 R03 T88 T89 A06 A08 A09
e1*98/14*0158*.. A12 A14 A16
A19 B03 Car
V18 S01
C-Klasse Sportcoupé 75-160 225/35R18 K1c T83 T87 A02 A04 A05
203CL 75-200 225/40R18 K1c K45 A06 A08 A09
e1*98/14*0159*.. 75-200 245/35R18 R03 A12 A14 A16
A19 Cpe V18
S01
C30 CDI AMG 170 225/40R18 K1c K45 A02 A04 A05
203CL 170 245/35R18 R03 A06 A08 A09
e1*98/14*0159*.. A12 A14 A16
- Coupé A19 Cpe V18
S01
CL-Klasse 220-368 245/45R18 K1a K2b K41 K42 K45 K56 R35 A02 A04 A05
215 A06 A08 A09
e1*98/14*0113*.. A12 A14 A16
A19 B03 S04
CL-Klasse 285 235/50R18 K1a K1b R37 A02 A04 A05
216 285 245/45R18 R37 A06 A08 A09
e1*2001/116*0372*.. 285 255/45R18 K1a K1b K41 A12 A14 A16
A19 B03 Cpe
RDK V00
V18 S04
CLC-Klasse 75-200 225/40R18 K1c K41 A02 A04 A05
203CL 75-200 245/35R18 R03 A06 A08 A09
e1*98/14*0159*19-.. A12 A14 A16
A19 Cpe V18
S01
CLK 500, -/55 AMG 225-285 225/40R18 K1c T88 T89 T91 A02 A04 A05
209 225-285 245/35R18 K56 R03 R70 T89 T92 A06 A08 A09
e1*98/14*0184*.. 225-285 255/35R18 K56 R03 A12 A14 A16
A19 B03 B10
Cbo Cpe V18
S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 08-0103-A04-V02
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ RS2-8018
Fertiger/Zulieferer Bay-Wheels GmbH
Seite 4 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
CLK-Klasse 100-255 225/40R18 R37 A02 A04 A05
208 100-255 235/40R18 G01 K1a K45 K46 A06 A08 A09
e1*96/27*0054*.. 100-255 245/35R18 K1a K2b K45 K46 A12 A14 A16
A19 Cbo Cpe
V18 S01
CLK-Klasse 100-200 225/40R18 K1c T88 T89 A02 A04 A05
209 100-200 245/35R18 K56 R03 T88 T89 A06 A08 A09
e1*98/14*0184*.. 100-200 255/35R18 K56 R03 R70 A12 A14 A16
A19 B03 Cbo
Cpe V18 S01
E-Klasse 205 235/40R18 K2b A02 A04 A05
124 53-162 225/40R18 K2b T88 T89 A06 A08 A09
D700, /1, /2 53-162 235/40R18 G01 K2b A12 A14 A16
53-162 245/35R18 K2c K44 R03 T88 T89 A19 K1c K41
K42 K45 L02
R21 V00 V18
S01
E-Klasse 97-162 225/40R18 K2b T88 T89 A02 A04 A05
124C 97-162 235/40R18 G01 K2b A06 A08 A09
E499, /1 97-162 245/35R18 K2c K44 R03 T88 T89 A12 A14 A16
A19 K1c K41
K42 K45 L02
R21 V18 S01
E-Klasse 53-162 235/40R18 G01 A02 A04 A05
124T A06 A08 A09
E081, /1 A12 A14 A16
A19 K1c K2b
K41 K42 K45
L02 S01
E-Klasse 55-205 225/40R18 R37 R70 A02 A04 A05
210 55-260 235/40R18 R35 A06 A08 A09
e1*93/81*0022*.. 55-260 245/35R18 A12 A14 A16
A19 K1a K41
NBF V18 S01
E-Klasse 75-285 245/40R18 M+S A02 A04 A05
211 75-285 245/40R18 A06 A08 A09
e1*98/14*0183*.., A12 A14 A16
e1*2001/116*0183*.. A19 Lim S03
E-Klasse 75-215 235/40R18 R37 T91 T93 A02 A04 A05
211 75-285 245/40R18 A06 A08 A09
e1*98/14*0183*.., A12 A14 A16
e1*2001/116*0183*.. A19 Lim S03
E-Klasse AMG 350,378 245/40R18 M+S A02 A04 A05
211, 211AMG A06 A08 A09
e1*98/14*0183*.., A14 A16 A19
e1*2001/116*0183*.., A58 A63 Lim
e1*2001/116*0397*.. RDK S03
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 08-0103-A04-V02
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ RS2-8018
Fertiger/Zulieferer Bay-Wheels GmbH
Seite 5 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
E-Klasse AMG 350,378 245/40R18 M+S T97 A02 A04 A05
Kombi A06 A08 A09
211K, 211K AMG A14 A16 A19
e1*2001/116*0213*.., A58 A63 Car
e1*2001/116*0398 RDK S03
E-Klasse Kombi 83-260 235/40R18 R70 A02 A04 A05
210K A06 A08 A09
e1*93/81*0033*.. A12 A14 A16
A19 K1a K41
R21 S01
E-Klasse Kombi 100-215 235/40R18 R37 T95 A02 A04 A05
211K 100-285 245/40R18 T97 A06 A08 A09
e1*2001/116*0213*.. A12 A14 A16
A19 Car S03
GLK 125-200 235/50R18 K1c K2a K2b A02 A04 A05
204X 125-200 235/55R18 K1c K2a K2b A06 A08 A09
e1*2001/116*0480*.. 125-200 245/50R18 K1c K2c K5a K6a A12 A14 A16
A19 S04
S-Klasse 110-300 235/50R18 T97 143 A02 A04 A05
140 110-300 245/45R18 T00 T96 144 A06 A08 A09
F690, 110-300 255/45R18 R35 144 A12 A14 A16
e1*96/27*0056*.. A19 K1a K2b
K41 K42 K45
R21 V18 S04
S-Klasse 205-290 235/50R18 T97 A02 A04 A05
140C 205-290 245/45R18 T00 T96 A06 A08 A09
G165, 205-290 255/45R18 R35 A12 A14 A16
e1*96/27*0057*.. A19 K1a K2b
K41 K42 K45
R21 V18 S04
S-Klasse 145-368 245/45R18 K1a K41 K42 K44 K56 R35 144 A02 A04 A05
220 A06 A08 A09
e1*97/27*0099*.. A12 A14 A16
A19 A61 B03
NBF S04
S-Klasse 155-285 235/50R18 K1a K1b R37 A02 A04 A05
221 155-285 245/45R18 R37 T96 A06 A08 A09
e1*2001/116*0335*.. 155-285 255/45R18 K1a K1b A12 A14 A16
A19 B03
RDK V00
V18 S04
SL 140-290 235/40R18 R37 T91 T93 A02 A04 A05
129 140-290 245/40R18 A06 A08 A09
F142, A12 A14 A16
e1*96/27*0058*.. A19 R21 S01
SLK 100-160 225/40R18 K41 K42 K45 A02 A04 A05
170 100-160 245/35R18 K42 R03 A06 A08 A09
e1*95/54*0039*.. 100-160 255/35R18 K2b K42 K56 R03 R70 A12 A14 A16
A19 V18 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 08-0103-A04-V02
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ RS2-8018
Fertiger/Zulieferer Bay-Wheels GmbH
Seite 6 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
SLK 120-170 225/40R18 A02 A04 A05
171 120-170 245/35R18 K2b R03 A06 A08 A09
e1*2001/116*0262*.. 120-170 245/35R18 R03 SP2 A12 A14 A16
A19 V18 S01
SLK 350 200,224 225/40R18 A02 A04 A05
171 200,224 245/35R18 R03 A06 A08 A09
e1*2001/116*0262*.. A12 A14 A16
A19 V18 S01
SLK 55AMG 265,294 225/40R18 M+S A02 A04 A05
171, 171AMG A06 A08 A09
e1*2001/116*0262*.., A12 A14 A16
e1*2001/116*0321*.. A19 B03 B60
S01
Auflagen und Hinweise
143 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1430 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33 zu
Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
144 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1440 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33 zu
Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A02 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen
oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis
entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief und
-schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines Reifenherstellers
und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher Profiltypen auf Vorder- und
Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen- oder Fahrzeughersteller zu
bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A06 Die Mindesteinschraubtiefen der Radschrauben bzw. Muttern betragen (sofern serienmäßig
nicht unterschritten) 6,5 Umdrehungen für M12x1,5 7,5 Umdrehungen für M12x1,25 und M14x1,5
bzw. 8 Umdrehungen für Gewinde 1/2" UNF.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, daß der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 08-0103-A04-V02
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ RS2-8018
Fertiger/Zulieferer Bay-Wheels GmbH
Seite 7 von 12
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloß auftragen, an der Vorderachse verwendet werden.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der
Klebegewichte im Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A16 Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte
unterhalb der Felgenschulter angebracht werden. Bei der Auswahl und Anbringung der Klebegewichte
ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A19 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen zulässig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Die Ventile
müssen für die vorgeschriebenen Luftdrücke geeignet sein und dürfen nicht über den Felgenrand
hinausragen.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u.ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A61 Nicht zulässig für Fahrzeugausführungen mit extra verlängerter Karosserie (Fahrzeuglänge
über 5200 mm).
A63 Die Verwendung von Schneeketten ist nur zulässig, wenn der Fahrzeughersteller diese für die
Fahrzeugausführung/Reifengröße freigegeben hat. Die Hinweise des Fahrzeugherstellers sind zu
beachten (siehe Betriebsanleitung/Handbuch).
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
B10 Sonderrad nicht zulässig an Fahrzeugausführungen mit Bremsscheibendurchmesser 360 mm
an Achse 1.
B60 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung der Sonderräder nicht
zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 360 mm an Achse1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 08-0103-A04-V02
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ RS2-8018
Fertiger/Zulieferer Bay-Wheels GmbH
Seite 8 von 12
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100mm vor bis 100mm hinter
Radmitte vollständig umzulegen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 08-0103-A04-V02
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ RS2-8018
Fertiger/Zulieferer Bay-Wheels GmbH
Seite 9 von 12
K6a An Achse 2 sind die Radhausausschnittkanten im Bereich 100mm vor bis 100mm hinter
Radmitte vollständig umzulegen.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- /
Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NBF Das Sonderrad ist nicht zulässig für gepanzerte bzw. beschussgeschützte
Fahrzeugausführungen.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R21 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des
Reifenherstellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende
Tragfähigkeit bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen. Diese Bestätigung ist vom
Führer des Fahrzeugs mitzuführen.
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
RDK Die Bezieher der Sonderräder sind darauf hinzuweisen, daß, wenn vorhanden, das
serienmäßige RDK- bzw. RDC-System (Elektronisches Reifendruck-Kontrollsystem) in Verbindung mit
den Sonderrädern ggf. nicht mehr funktionsfähig ist. Dieses System ist dann durch einen Fach-Händler
zu deaktivieren oder durch ein geeignetes Reifendruck-Kontrollsystem, wenn möglich, zu ersetzen.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
S04 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04
(siehe Seite 1) verwendet werden.
S05 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05
(siehe Seite 1) verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 08-0103-A04-V02
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ RS2-8018
Fertiger/Zulieferer Bay-Wheels GmbH
Seite 10 von 12
SP2 Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit serienmäßiger
Radabdeckung an der Heckschürze oder AMG Verbreiterungssatz.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 08-0103-A04-V02
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ RS2-8018
Fertiger/Zulieferer Bay-Wheels GmbH
Seite 11 von 12
V18 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 205/45R18 225/40R18
Nr. 2 215/35R18 245/30R18, 255/30R18
Nr. 3 215/40R18 245/35R18
Nr. 4 215/45R18 235/40R18, 245/40R18
Nr. 5 225/35R18 245/30R18, 255/30R18, 265/30R18
Nr. 6 225/40R18 245/35R18, 255/35R18, 265/35R18, 285/30R18, 295/30R18
Nr. 7 225/45R18 245/40R18, 255/40R18, 275/35R18, 285/35R18
Nr. 8 225/50R18 245/45R18
Nr. 9 235/40R18 245/40R18, 255/35R18, 265/35R18, 275/35R18, 315/30R18
Nr. 10 235/45R18 275/40R18
Nr. 11 235/50R18 255/45R18, 285/40R18
Nr. 12 245/35R18 255/35R18, 265/35R18
Nr. 13 245/40R18 255/40R18, 265/35R18, 275/35R18, 285/35R18
Nr. 14 245/45R18 265/40R18, 275/40R18, 285/40R18
Nr. 15 245/50R18 275/45R18
Nr. 16 255/40R18 275/35R18, 285/35R18, 295/35R18
Nr. 17 255/45R18 275/40R18, 285/40R18
Nr. 18 255/50R18 285/45R18
Nr. 19 255/55R18 285/50R18
Nr. 20 265/35R18 315/30R18
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise gelten
achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde beim TÜV Rheinland Malaysia im November 2007
durchgeführt. Die Verwendungsprüfung fand am 07.3.2009 in Lambsheim statt.
Hinweise zum Sonderrad
Pulverbeschichtete Sonderräder mit 5 Doppelspeichen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 08-0103-A04-V02
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ RS2-8018
Fertiger/Zulieferer Bay-Wheels GmbH

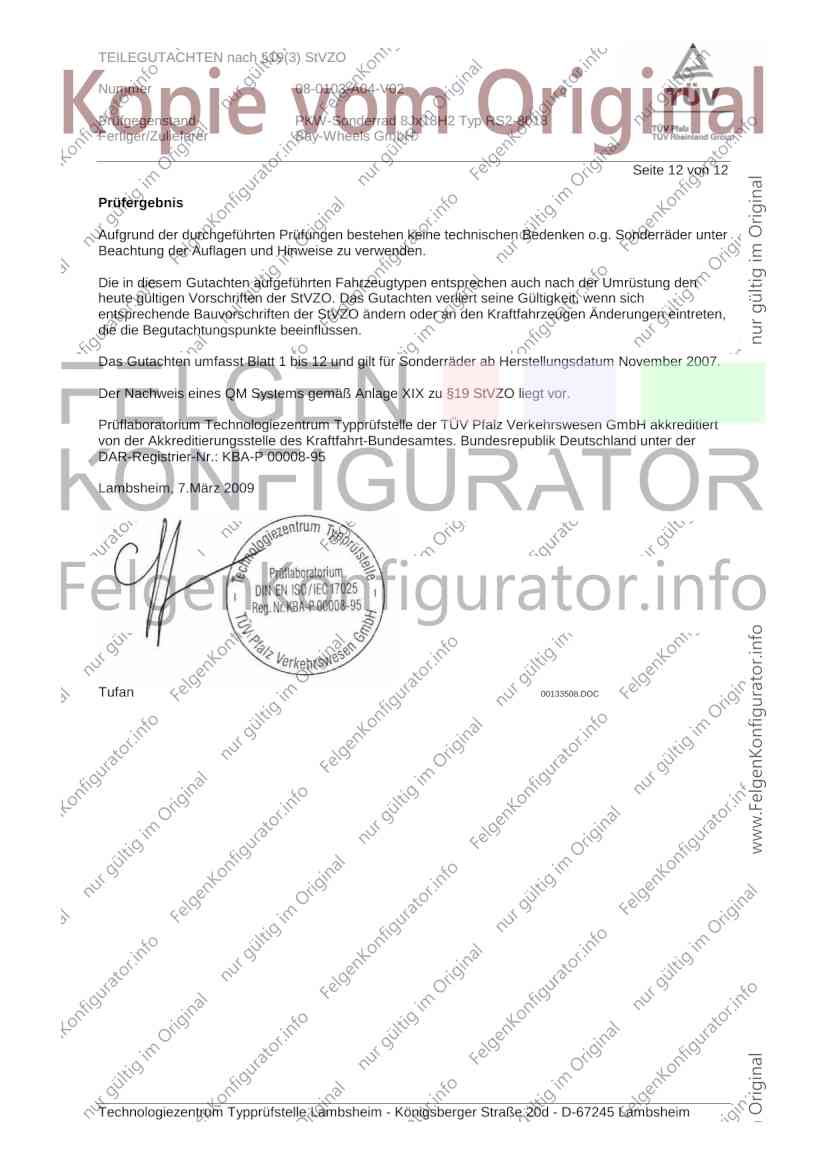

Seite 12 von 12
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder unter
Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten,
die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 12 und gilt für Sonderräder ab Herstellungsdatum November 2007.
Der Nachweis eines QM Systems gemäß Anlage XIX zu §19 StVZO liegt vor.
Prüflaboratorium Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH akkreditiert
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes. Bundesrepublik Deutschland unter der
DAR-Registrier-Nr.: KBA-P 00008-95
Lambsheim, 7.März 2009
Tufan 00133508.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
