TEILEGUTACHTEN nach §19(3) StVZO
Nummer 10-0467-A03-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8Jx19H2 Typ MAM A1-8019
Fertiger/Zulieferer Bay-Wheels GmbH

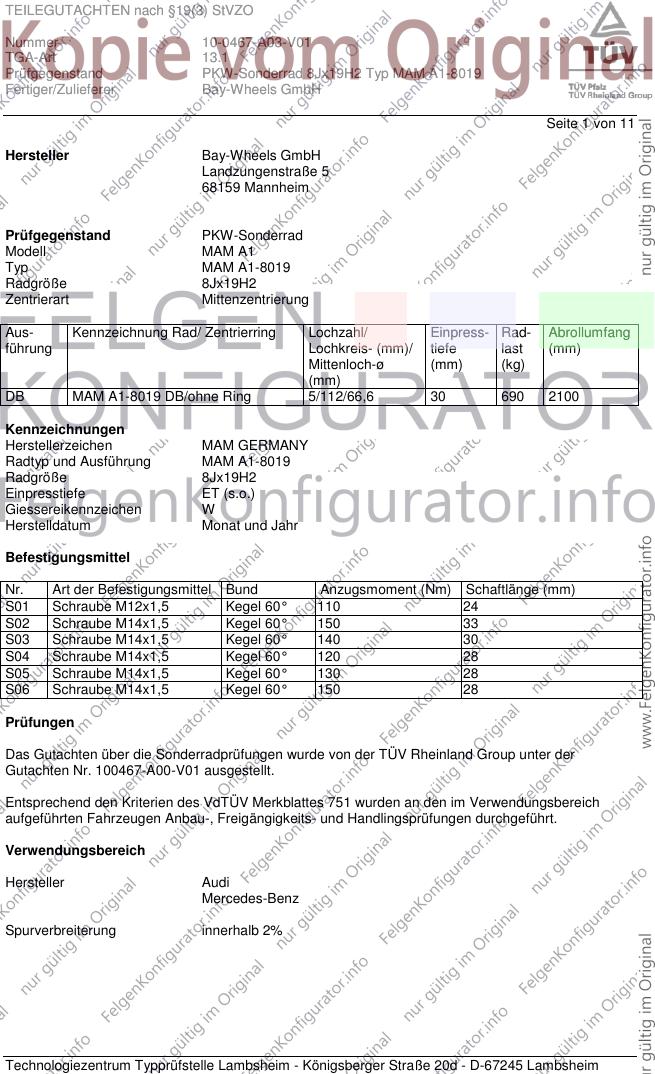

Seite 1 von 11
Hersteller Bay-Wheels GmbH
Landzungenstraße 5
68159 Mannheim
Prüfgegenstand PKW-Sonderrad
Modell MAM A1
Typ MAM A1-8019
Radgröße 8Jx19H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
DB MAM A1-8019 DB/ohne Ring 5/112/66,6 30 690 2100
Kennzeichnungen
Herstellerzeichen MAM GERMANY
Radtyp und Ausführung MAM A1-8019
Radgröße 8Jx19H2
Einpresstiefe ET (s.o.)
Giessereikennzeichen W
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M12x1,5 Kegel 60° 110 24
S02 Schraube M14x1,5 Kegel 60° 150 33
S03 Schraube M14x1,5 Kegel 60° 140 30
S04 Schraube M14x1,5 Kegel 60° 120 28
S05 Schraube M14x1,5 Kegel 60° 130 28
S06 Schraube M14x1,5 Kegel 60° 150 28
Prüfungen
Das Gutachten über die Sonderradprüfungen wurde von der TÜV Rheinland Group unter der
Gutachten Nr. 100467-A00-V01 ausgestellt.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 wurden an den im Verwendungsbereich
aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Mercedes-Benz
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 10-0467-A03-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8Jx19H2 Typ MAM A1-8019
Fertiger/Zulieferer Bay-Wheels GmbH

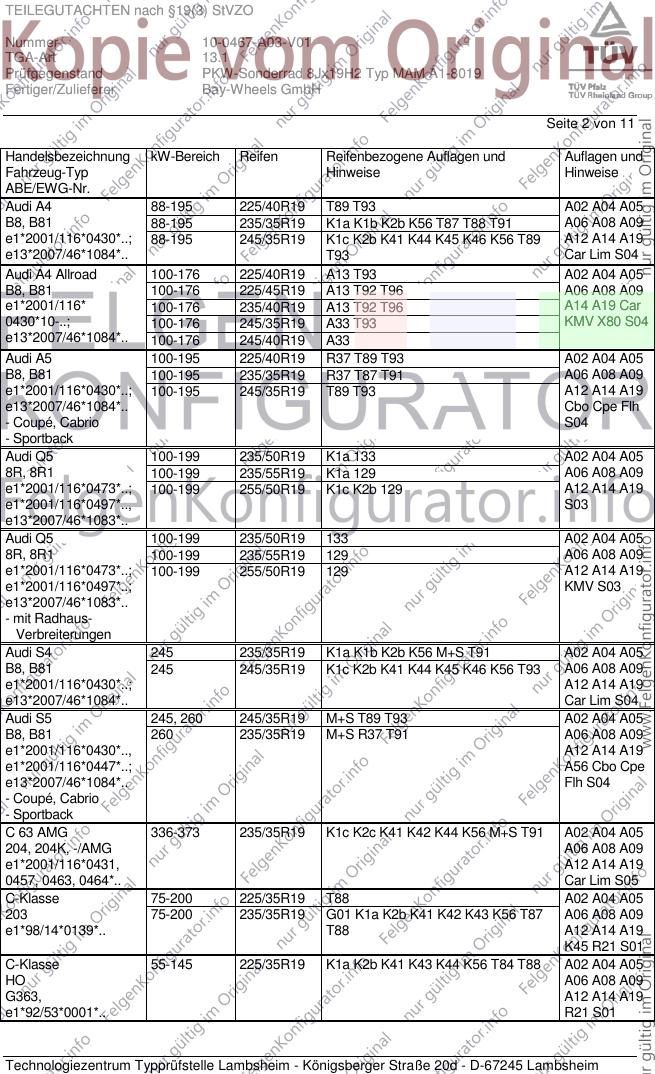

Seite 2 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A4 88-195 225/40R19 T89 T93 A02 A04 A05
B8, B81 88-195 235/35R19 K1a K1b K2b K56 T87 T88 T91 A06 A08 A09
e1*2001/116*0430*..; 88-195 245/35R19 K1c K2b K41 K44 K45 K46 K56 T89 A12 A14 A19
e13*2007/46*1084*.. T93 Car Lim S04
Audi A4 Allroad 100-176 225/40R19 A13 T93 A02 A04 A05
B8, B81 100-176 225/45R19 A13 T92 T96 A06 A08 A09
e1*2001/116* 100-176 235/40R19 A13 T92 T96 A14 A19 Car
0430*10-..; 100-176 245/35R19 A33 T93 KMV X80 S04
e13*2007/46*1084*.. 100-176 245/40R19 A33
Audi A5 100-195 225/40R19 R37 T89 T93 A02 A04 A05
B8, B81 100-195 235/35R19 R37 T87 T91 A06 A08 A09
e1*2001/116*0430*..; 100-195 245/35R19 T89 T93 A12 A14 A19
e13*2007/46*1084*.. Cbo Cpe Flh
- Coupé, Cabrio S04
- Sportback
Audi Q5 100-199 235/50R19 K1a 133 A02 A04 A05
8R, 8R1 100-199 235/55R19 K1a 129 A06 A08 A09
e1*2001/116*0473*..; 100-199 255/50R19 K1c K2b 129 A12 A14 A19
e1*2001/116*0497*.., S03
e13*2007/46*1083*..
Audi Q5 100-199 235/50R19 133 A02 A04 A05
8R, 8R1 100-199 235/55R19 129 A06 A08 A09
e1*2001/116*0473*..; 100-199 255/50R19 129 A12 A14 A19
e1*2001/116*0497*..; KMV S03
e13*2007/46*1083*..
- mit Radhaus-
Verbreiterungen
Audi S4 245 235/35R19 K1a K1b K2b K56 M+S T91 A02 A04 A05
B8, B81 245 245/35R19 K1c K2b K41 K44 K45 K46 K56 T93 A06 A08 A09
e1*2001/116*0430*..; A12 A14 A19
e13*2007/46*1084*.. Car Lim S04
Audi S5 245, 260 245/35R19 M+S T89 T93 A02 A04 A05
B8, B81 260 235/35R19 M+S R37 T91 A06 A08 A09
e1*2001/116*0430*.., A12 A14 A19
e1*2001/116*0447*..; A56 Cbo Cpe
e13*2007/46*1084*.. Flh S04
- Coupé, Cabrio
- Sportback
C 63 AMG 336-373 235/35R19 K1c K2c K41 K42 K44 K56 M+S T91 A02 A04 A05
204, 204K, -/AMG A06 A08 A09
e1*2001/116*0431, A12 A14 A19
0457, 0463, 0464*.. Car Lim S05
C-Klasse 75-200 225/35R19 T88 A02 A04 A05
203 75-200 235/35R19 G01 K1a K2b K41 K42 K43 K56 T87 A06 A08 A09
e1*98/14*0139*.. T88 A12 A14 A19
K45 R21 S01
C-Klasse 55-145 225/35R19 K1a K2b K41 K43 K44 K56 T84 T88 A02 A04 A05
HO A06 A08 A09
G363, A12 A14 A19
e1*92/53*0001*.. R21 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 10-0467-A03-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8Jx19H2 Typ MAM A1-8019
Fertiger/Zulieferer Bay-Wheels GmbH
Seite 3 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
C-Klasse Sportcoupé 75-200 225/35R19 K1c T84 T88 A02 A04 A05
203CL 75-200 235/35R19 G01 K1c K41 K43 A06 A08 A09
e1*98/14*0159*.. A12 A14 A19
Cpe K45 S01
C-Klasse T-Modell 55-145 225/35R19 K1a K2b K41 K43 K44 K56 A02 A04 A05
202 A06 A08 A09
e1*93/81*0034*.. A12 A14 A19
R70 S01
C-Klasse T-Modell 75-200 225/35R19 K45 T88 A02 A04 A05
203K 75-200 235/35R19 G01 K1a K2b K41 K42 K43 K45 K56 A06 A08 A09
e1*98/14*0158*.. T88 T91 A12 A14 A19
B03 Car R21
S01
CL-Klasse 220-368 245/40R19 K1a K2b K41 K42 K45 K56 T94 T98 A02 A04 A05
215 A06 A08 A09
e1*98/14*0113*.. A12 A14 A19
B03 R21 S02
CL-Klasse 285 235/45R19 A10 T95 T99 137 A02 A04 A05
216 285 245/40R19 A12 T94 T98 138 A06 A08 A09
e1*2001/116*0372*.. A14 A19 B03
Cpe RDK S06
CLC-Klasse 75-200 225/35R19 K1c K41 T84 T88 A02 A04 A05
203CL 75-200 235/35R19 G01 K14 K1c K41 K43 K45 A06 A08 A09
e1*98/14*0159*19-.. A12 A14 A19
Cpe S01
CLK 500, -/55 AMG 225-285 225/35R19 Cpe K1c K45 R70 T88 A02 A04 A05
209 225-285 235/35R19 Cbo Cpe G01 K1c K45 T91 A06 A08 A09
e1*98/14*0184*.. A12 A14 A19
B03 B10 S01
CLK-Klasse 100-255 225/35R19 K41 K45 R70 T88 A02 A04 A05
208 100-255 235/35R19 G01 K41 K45 T87 T88 T91 A06 A08 A09
e1*96/27*0054*.. A12 A14 A19
Cbo Cpe K1a
K2b R21 S01
CLK-Klasse 100-200 225/35R19 Cpe K1c K45 T88 A02 A04 A05
209 100-200 235/35R19 Cbo Cpe G01 K1c K45 T88 T91 A06 A08 A09
e1*98/14*0184*.. A12 A14 A19
B03 S01
E-Klasse 55-205 225/35R19 R37 T88 T89 A02 A04 A05
210 55-260 235/35R19 K41 T87 T88 T91 A06 A08 A09
e1*93/81*0022*.. A12 A14 A19
NBF R21 S01
E-Klasse 75-215 235/35R19 R37 T91 A02 A04 A05
211 75-285 245/35R19 T93 A06 A08 A09
e1*98/14*0183*.., A12 A14 A19
e1*2001/116*0183*.. Lim S05
E-Klasse 150-215 235/35R19 K1c K2b K5d R37 T91 138 A02 A04 A05
212 150-285 245/35R19 K1c K2b K5d T93 138 A06 A08 A09
e1*2001/116*0501*.. A12 A14 A19
- mit Luftfederung F38 Lim S05
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 10-0467-A03-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8Jx19H2 Typ MAM A1-8019
Fertiger/Zulieferer Bay-Wheels GmbH
Seite 4 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
E-Klasse 100-215 235/35R19 K1c K2b K5d R37 T91 138 A02 A04 A05
212 100-215 245/35R19 K1c K2b K5d T93 138 A06 A08 A09
e1*2001/116*0501*.. A12 A14 A19
F39 Lim S05
E-Klasse Cabrio 120-215 235/35R19 K1c K2b K4k K5a T91 A02 A04 A05
207 135, 150 245/30R19 K1c K2b K4k K5c K5k K6g K8d NoD A06 A08 A09
e1*2001/116*0502*.. T89 A12 A14 A19
A58 Cbo F39
S05
E-Klasse Coupé 120-215 225/35R19 K1c K2b K4k K5a R37 T88 A02 A04 A05
207 120-285 235/35R19 K1c K2b K4k K5a T91 A06 A08 A09
e1*2001/116*0502*.. 120-285 245/30R19 K1c K2b K4k K5c K5k K6g K8d T89 A12 A14 A19
A58 Cpe F39
S05
GLK 120-200 235/50R19 K1c K2a K2b 133 A02 A04 A05
204X 120-200 245/45R19 K1c K2a K2b A06 A08 A09
e1*2001/116*0480*.. 120-200 255/45R19 K1c K2a K2b K5a 134 A12 A14 A19
V19 S06
S-Klasse 110-300 245/40R19 K1a K2b K42 K45 T94 T98 138 A02 A04 A05
140 A06 A08 A09
F690, A12 A14 A19
e1*96/27*0056*.. B03 R21 S02
S-Klasse 205-290 245/40R19 K1a K2b K42 K45 T94 T98 138 A02 A04 A05
140C A06 A08 A09
G165, A12 A14 A19
e1*96/27*0057*.. B03 R21 S02
S-Klasse 145-368 245/40R19 K1a K2b K41 K42 K45 K56 T94 T98 A02 A04 A05
220 138 A06 A08 A09
e1*97/27*0099*.. A12 A14 A19
A61 B03 NBF
R21 S02
S-Klasse 155-285 235/45R19 T95 T99 137 A02 A04 A05
221 155-285 245/40R19 T94 T98 138 A06 A08 A09
e1*2001/116*0335*.. A12 A14 A19
B03 RDK S06
SLK 100-160 225/35R19 K1a K2b K41 K42 K43 L02 T84 T88 A02 A04 A05
170 A06 A08 A09
e1*95/54*0039*.. A12 A14 A19
S01
SLK 120-170 225/35R19 A02 A04 A05
171 120-170 235/35R19 G01 K1a K1b K2b A06 A08 A09
e1*2001/116*0262*.. 120-170 235/35R19 G01 K1a K1b SP2 A12 A14 A19
S01
SLK 350 200,224 225/35R19 A02 A04 A05
171 200,224 235/35R19 G01 K1a K1b A06 A08 A09
e1*2001/116*0262*.. A12 A14 A19
S01
SLK 55AMG 265,294 225/35R19 M+S A02 A04 A05
171, 171AMG A06 A08 A09
e1*2001/116*0262*.., A12 A14 A19
e1*2001/116*0321*.. B03 B60 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 10-0467-A03-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8Jx19H2 Typ MAM A1-8019
Fertiger/Zulieferer Bay-Wheels GmbH

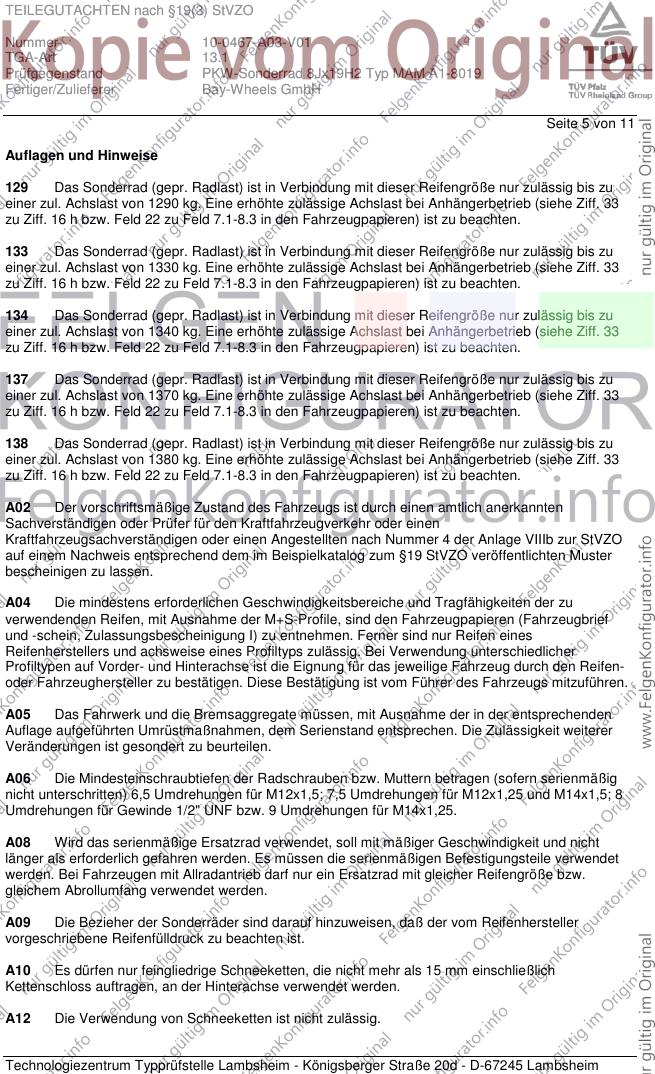

Seite 5 von 11
Auflagen und Hinweise
129 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1290 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
133 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1330 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
134 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1340 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
137 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1370 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
138 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1380 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A02 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief
und -schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines
Reifenherstellers und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher
Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen-
oder Fahrzeughersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A06 Die Mindesteinschraubtiefen der Radschrauben bzw. Muttern betragen (sofern serienmäßig
nicht unterschritten) 6,5 Umdrehungen für M12x1,5; 7,5 Umdrehungen für M12x1,25 und M14x1,5; 8
Umdrehungen für Gewinde 1/2" UNF bzw. 9 Umdrehungen für M14x1,25.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, daß der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A10 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Hinterachse verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 10-0467-A03-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8Jx19H2 Typ MAM A1-8019
Fertiger/Zulieferer Bay-Wheels GmbH
Seite 6 von 11
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der
Klebegewichte im Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A19 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen zulässig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Die Ventile
müssen für die vorgeschriebenen Luftdrücke geeignet sein und dürfen nicht über den Felgenrand
hinausragen.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u.ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A61 Nicht zulässig für Fahrzeugausführungen mit extra verlängerter Karosserie (Fahrzeuglänge
über 5200 mm).
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
B10 Sonderrad nicht zulässig an Fahrzeugausführungen mit Bremsscheibendurchmesser 360 mm
an Achse 1.
B60 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung der Sonderräder nicht
zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 360 mm an Achse1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
F38 Rad/Reifenkombination nur zulässig an Fahrzeugausführungen mit Luftfederung.
F39 Rad/Reifenkombination nicht zulässig an Fahrzeugausführungen mit Luftfederung.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3- türig und 5- türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 10-0467-A03-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8Jx19H2 Typ MAM A1-8019
Fertiger/Zulieferer Bay-Wheels GmbH
Seite 7 von 11
K14 An der Vorderachse ist durch Nacharbeit der Frontschürze am Übergang zum Kotflügel eine
ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K43 An Achse 1 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifen-Kombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 10-0467-A03-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8Jx19H2 Typ MAM A1-8019
Fertiger/Zulieferer Bay-Wheels GmbH
Seite 8 von 11
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4k An Achse 2 ist das Halteblech der Radhausinnenverkleidung oberhalb der
Radhausausschnittkante vollständig anzulegen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100mm vor bis 100mm hinter
Radmitte vollständig umzulegen.
K5c An Achse 1 sind die Radhausausschnittkanten im Bereich 100mm vor bis 200mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200mm vor bis 200mm hinter
Radmitte vollständig umzulegen.
K5k An Achse 1 ist die Befestigungslasche der Frontchürze am Übergang zur
Radhausausschnittkante um 5mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100mm vor bis 200mm hinter
Radmitte um 5mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- /
Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NBF Das Sonderrad ist nicht zulässig für gepanzerte bzw. beschussgeschützte
Fahrzeugausführungen.
NoD Nicht zulässig für Fahrzeugausführungen mit Dieselmotor.
R21 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des
Reifenherstellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende
Tragfähigkeit bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen. Diese Bestätigung ist vom
Führer des Fahrzeugs mitzuführen.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 10-0467-A03-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8Jx19H2 Typ MAM A1-8019
Fertiger/Zulieferer Bay-Wheels GmbH
Seite 9 von 11
RDK Die Bezieher der Sonderräder sind darauf hinzuweisen, daß, wenn vorhanden, das
serienmäßige RDK- bzw. RDC-System (Elektronisches Reifendruck-Kontrollsystem) in Verbindung
mit den Sonderrädern ggf. nicht mehr funktionsfähig ist. Dieses System ist dann durch einen Fach-
Händler zu deaktivieren oder durch ein geeignetes Reifendruck-Kontrollsystem, wenn möglich, zu
ersetzen.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
S04 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04
(siehe Seite 1) verwendet werden.
S05 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05
(siehe Seite 1) verwendet werden.
S06 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06
(siehe Seite 1) verwendet werden.
SP2 Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit serienmäßiger
Radabdeckung an der Heckschürze oder AMG Verbreiterungssatz.
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 10-0467-A03-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8Jx19H2 Typ MAM A1-8019
Fertiger/Zulieferer Bay-Wheels GmbH
Seite 10 von 11
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V19 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 225/35R19 255/30R19, 265/30R19, 305/25R19
Nr. 2 225/40R19 255/35R19
Nr. 3 225/45R19 245/40R19
Nr. 4 235/35R19 255/30R19, 265/30R19, 275/30R19, 315/25R19
Nr. 5 235/40R19 265/35R19, 275/35R19
Nr. 6 235/45R19 255/40R19
Nr. 7 235/50R19 255/45R19
Nr. 8 245/30R19 305/25R19
Nr. 9 245/35R19 265/30R19, 275/30R19, 285/30R19
Nr. 10 245/40R19 275/35R19, 285/35R19
Nr. 11 245/45R19 275/40R19
Nr. 12 255/30R19 305/25R19
Nr. 13 255/35R19 255/35R19, 285/30R19, 295/30R19, 305/30R19
Nr. 14 255/40R19 285/35R19, 295/35R19
Nr. 15 255/45R19 285/40R19
Nr. 16 255/50R19 285/45R19, 295/45R19
Nr. 17 265/30R19 305/25R19, 315/25R19
Nr. 18 265/35R19 295/30R19, 305/30R19
Nr. 19 265/50R19 295/45R19
Nr. 20 275/30R19 315/25R19
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
X80 Nur zulässig für Fahrzeuge (Audi A4 Allroad, Typ B8) mit serienmäßigen Reifengrößen
225/55R17 oder 245/45R18 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in Wuxi, China ab Mai 2010 durchgeführt. Die
Verwendungsprüfung fand am 5. Oktober 2010 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 10-0467-A03-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8Jx19H2 Typ MAM A1-8019
Fertiger/Zulieferer Bay-Wheels GmbH
Seite 11 von 11
Hinweise zum Sonderrad
Pulverbeschichtete Sonderräder mit 5 Doppelspeichen.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 11 und gilt für Sonderräder ab Herstellungsdatum Mai 2010.
Prüflaboratorium Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH akkreditiert
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes. Bundesrepublik Deutschland unter der
DAR-Registrier-Nr.: KBA-P 00008-95
Lambsheim, 5. Oktober 2010
Tufan 00156422.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
