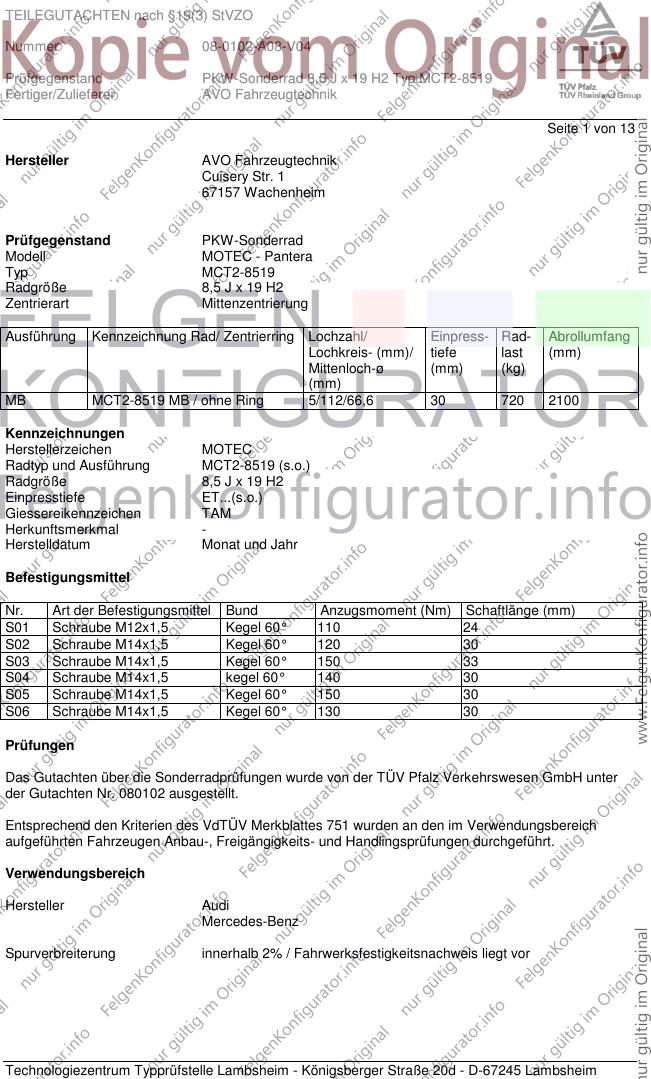

TEILEGUTACHTEN nach §19(3) StVZO
Nummer 08-0102-A08-V04
Prüfgegenstand PKW-Sonderrad 8,5 J x 19 H2 Typ MCT2-8519
Fertiger/Zulieferer AVO Fahrzeugtechnik
Seite 1 von 13
Hersteller AVO Fahrzeugtechnik
Cuisery Str. 1
67157 Wachenheim
Prüfgegenstand PKW-Sonderrad
Modell MOTEC - Pantera
Typ MCT2-8519
Radgröße 8,5 J x 19 H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
MB MCT2-8519 MB / ohne Ring 5/112/66,6 30 720 2100
Kennzeichnungen
Herstellerzeichen MOTEC
Radtyp und Ausführung MCT2-8519 (s.o.)
Radgröße 8,5 J x 19 H2
Einpresstiefe ET...(s.o.)
Giessereikennzeichen TAM
Herkunftsmerkmal -
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M12x1,5 Kegel 60° 110 24
S02 Schraube M14x1,5 Kegel 60° 120 30
S03 Schraube M14x1,5 Kegel 60° 150 33
S04 Schraube M14x1,5 kegel 60° 140 30
S05 Schraube M14x1,5 Kegel 60° 150 30
S06 Schraube M14x1,5 Kegel 60° 130 30
Prüfungen
Das Gutachten über die Sonderradprüfungen wurde von der TÜV Pfalz Verkehrswesen GmbH unter
der Gutachten Nr. 080102 ausgestellt.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 wurden an den im Verwendungsbereich
aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Mercedes-Benz
Spurverbreiterung innerhalb 2% / Fahrwerksfestigkeitsnachweis liegt vor
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 08-0102-A08-V04
Prüfgegenstand PKW-Sonderrad 8,5 J x 19 H2 Typ MCT2-8519
Fertiger/Zulieferer AVO Fahrzeugtechnik
Seite 2 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A4 88-195 225/40R19 K1a K1b K2b K41 K45 K56 T89 A02 A04 A05
T93
B8, B81 88-195 235/35R19 K1c K2b K56 T87 T88 T91 A06 A08 A09
e1*2001/116*0430*..; 88-195 245/35R19 K1c K2b K41 K44 K45 K46 K56 A12 A14 A21
T89
e13*2007/46*1084*.. 88-195 255/35R19 K1c K2c K41 K44 K45 K46 K56 Car Lim M01
V19 S02
Audi A4 Allroad 100-176 225/40R19 A13 T93 A02 A04 A05
B8, B81 100-176 225/45R19 A13 T92 T96 A06 A08 A09
e1*2001/116* 100-176 235/40R19 A12 T92 T96 A14 A21 Car
0430*10-..; 100-176 245/35R19 A12 T93 KMV M01
X80
e13*2007/46*1084*.. 100-176 245/40R19 A12 S01
100-176 255/35R19 A12 T92 T96
100-176 255/40R19 A12
Audi A5 100-195 225/40R19 R37 T89 T93 A02 A04 A05
B8, B81 100-195 235/35R19 R37 T87 T91 A06 A08 A09
e1*2001/116*0430*..; 100-195 245/35R19 T89 T93 A12 A14 A21
e13*2007/46*1084*.. 100-195 255/35R19 Cbo Cpe Flh
- Coupé, Cabrio M01 V19 S02
- Sportback
Audi Q5 100-199 235/50R19 K1a 138 A02 A04 A05
8R 100-199 235/55R19 K1a 135 A06 A08 A09
e1*2001/116*0473*..; 100-199 255/50R19 K1c K2b 135 A12 A14 A21
e1*2001/116*0497*.., 100-199 275/45R19 K1c K2b 136 M01 S04
e13*2007/46*1083*..
Audi Q5 100-199 235/50R19 138 A02 A04 A05
8R 100-199 235/55R19 135 A06 A08 A09
e1*2001/116*0473*..; A12 A14 A21
e1*2001/116*0497*..; KMV M01
e13*2007/46*1083*.. S04
- mit Radhaus-
Verbreiterungen
Audi S4 245 235/35R19 K2b K56 M+S T91 A02 A04 A05
B8, B81 245 245/35R19 K2b K41 K44 K45 K46 K56 T93 A06 A08 A09
e1*2001/116*0430*..; 245 255/35R19 K2c K41 K44 K45 K46 K56 T92 A12 A14 A21
e13*2007/46*1084*.. T96 Car K1c Lim
M01 S02
Audi S5 245, 260 245/35R19 T89 T93 A02 A04 A05
B8, B81 245, 260 255/35R19 T92 T96 A06 A08 A09
e1*2001/116*0430*.., 260 235/35R19 M+S R37 T91 A12 A14 A21
e1*2001/116*0447*..; A56 Cbo Cpe
e13*2007/46*1084*.. Flh M01 S02
- Coupé, Cabrio
- Sportback
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 08-0102-A08-V04
Prüfgegenstand PKW-Sonderrad 8,5 J x 19 H2 Typ MCT2-8519
Fertiger/Zulieferer AVO Fahrzeugtechnik
Seite 3 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
C-Klasse 75-200 225/35R19 T88 A02 A04 A05
203 75-200 235/35R19 G01 K1a K2b K41 K42 K43 K56 A06 A08 A09
e1*98/14*0139*.. 75-200 255/30R19 K2b K42 K56 R03 R70 T91 A12 A14 A21
B33 K45 M01
R21 V19 S01
C-Klasse 55-145 225/35R19 K1a K2b K41 K42 K43 K44 K56 A02 A04 A05
HO T84 T88 A06 A08 A09
G363, A12 A14 A21
e1*92/53*0001*.. M01 R21 S01
C-Klasse Kombi 55-145 225/35R19 K1a K2b K41 K42 K43 K44 K56 A02 A04 A05
202 T88 A06 A08 A09
e1*93/81*0034*.. A12 A14 A21
M01 R21 S01
C-Klasse Kombi 75-200 225/35R19 T88 A02 A04 A05
203K 75-200 235/35R19 G01 K1a K2b K41 K42 K43 K56 A06 A08 A09
e1*98/14*0158*.. 75-200 255/30R19 K2b K42 K56 R03 R70 T91 A12 A14 A21
B33 Car K45
M01 R21 V19
S01
C-Klasse Sportcoupé 75-200 225/35R19 K1c K45 T84 T88 A02 A04 A05
203CL 75-200 235/35R19 G01 K1c K2b K41 K43 K45 A06 A08 A09
e1*98/14*0159*.. 75-200 255/30R19 K2b K42 K56 R03 A12 A14 A21
B33 Cpe M01
V19 S01
CL-Klasse 220-368 245/40R19 K1a K2b K41 K45 K56 R35 A02 A04 A05
215 A06 A08 A09
e1*98/14*0113*.. A12 A14 A21
B03 M01 R21
S03
CL-Klasse 285 235/45R19 R37 T95 T99 A02 A04 A05
216 285 245/40R19 K1a K1b K41 R37 T94 T98 A06 A08 A09
e1*2001/116*0372*.. 285 255/40R19 K1a K1b K41 A12 A14 A21
285,380 255/40R19 K1a K1b K41 M+S B03 Cpe M01
RDK V00
VS9 S05
CLC-Klasse 75-200 225/35R19 K1c K41 T84 T88 A02 A04 A05
203CL 75-200 235/35R19 G01 K14 K1c K41 K43 K45 A06 A08 A09
e1*98/14*0159*19-.. 75-200 255/30R19 K2b K42 K56 R03 A12 A14 A21
Cpe M01 V19
S01
CLK-Klasse 100-255 225/35R19 K41 K45 T84 T88 T89 A02 A04 A05
208 100-255 235/35R19 G01 K41 K45 T87 T88 T91 A06 A08 A09
e1*96/27*0054*.. 100-255 255/30R19 K2c K42 K46 K56 R03 R70 T87 A12 A14 A21
T91 Cbo Cpe K1a
M01 R21 V19
S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 08-0102-A08-V04
Prüfgegenstand PKW-Sonderrad 8,5 J x 19 H2 Typ MCT2-8519
Fertiger/Zulieferer AVO Fahrzeugtechnik
Seite 4 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
CLK-Klasse 100-200 225/35R19 Cpe K1c K45 T88 A02 A04 A05
209 100-200 235/35R19 Cbo Cpe G01 K1c K45 K56 T91 A06 A08 A09
e1*98/14*0184*.. 100-200 255/30R19 Cbo Cpe K46 K56 R03 T91 A12 A14 A21
B33 M01 V19
S01
CLS-Klasse 155-285 245/35R19 A10 R37 T89 T93 A02 A04 A05
219 155-285 255/35R19 A32 A06 A08 A09
e1*2001/116*0295*.. A14 A21 M01
RDK S06
E-Klasse 55-205 225/35R19 R37 T88 T89 A02 A04 A05
210 55-260 235/35R19 K41 T87 T88 T91 A06 A08 A09
e1*93/81*0022*.. 55-260 255/30R19 R03 R70 T87 T91 A12 A14 A21
M01 NBF
R21 V19 S01
E-Klasse 75-215 235/35R19 R37 T91 A02 A04 A05
211 75-285 245/35R19 K1a K1b K2b K41 K42 T93 A06 A08 A09
e1*98/14*0183*.., A12 A14 A21
e1*2001/116*0183*.. Lim M01 S06
E-Klasse 150-215 235/35R19 K1c K2b K5d R37 T91 A02 A04 A05
212 150-215 255/30R19 K2c K4k K6c K6h K8g R03 T91 A06 A08 A09
e1*2001/116*0501*.. 150-285 245/35R19 K1c K2c K4k K6c K6g K7c T93 A12 A14 A21
- mit Luftfederung F38 Lim M01
V00 V19 S06
E-Klasse 100-215 235/35R19 K1c K2b K5d R37 T91 A02 A04 A05
212 100-215 245/35R19 K1c K2c K4k K6c K6g K7c T93 A06 A08 A09
e1*2001/116*0501*.. 100-215 255/30R19 K2c K4k K6c K6h K8g R03 T91 A12 A14 A21
F39 Lim M01
V00 V19 S06
E-Klasse Cabrio 125-215 235/35R19 K2b K5c K5k K6g K8d T91 A02 A04 A05
207 125-285 235/35R19 K5c K5k R02 T91 A06 A08 A09
e1*2001/116*0502*.. 125-285 255/30R19 K2c K4a K6h K6i K8i R03 T91 A12 A14 A21
135, 150 245/30R19 K2c K4a K5l K6h K6i K7c K8i A58 Cbo F39
NoD T89 K1c K4k M01
V19 S06
E-Klasse Coupé 125-215 225/35R19 K2b K5a R37 T88 A02 A04 A05
207 125-285 235/35R19 K2b K5c K5k K6g K8d T91 A06 A08 A09
e1*2001/116*0502*.. 125-285 245/30R19 K2c K4a K5l K6h K6i K7c K8i A12 A14 A21
125-285 255/30R19 K2c K4a K6h K6i K8i R03 T91 A58 Cpe F39
K1c K4k M01
V19 S06
E-Klasse Kombi 100-285 245/35R19 K1a K1b K41 R02 T89 T93 A02 A04 A05
211K 100-285 255/35R19 K2c K42 R03 T96 A06 A08 A09
e1*2001/116*0213*.. A12 A14 A21
A58 Car M01
R70 S06
GLK 120-200 235/50R19 K1c K2c K6a A02 A04 A05
204X 120-200 245/45R19 K1c K2a K2b A06 A08 A09
e1*2001/116*0480*.. 120-200 255/45R19 K1c K2c K5a K6a A12 A14 A21
M01 V19 S05
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 08-0102-A08-V04
Prüfgegenstand PKW-Sonderrad 8,5 J x 19 H2 Typ MCT2-8519
Fertiger/Zulieferer AVO Fahrzeugtechnik
Seite 5 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
S-Klasse 110-300 245/40R19 K1a K2b K41 K42 T94 T98 144 A02 A04 A05
140 110-300 255/40R19 K1a K2b K41 K42 T00 T96 144 A06 A08 A09
F690, A12 A14 A21
e1*96/27*0056*.. K45 M01 R21
S03
S-Klasse 205-290 245/40R19 K1a K2b K41 K42 T94 T98 A02 A04 A05
140C 205-290 255/40R19 K1a K2b K41 K42 A06 A08 A09
G165, A12 A14 A21
e1*96/27*0057*.. K45 M01 R21
S03
S-Klasse 145-368 245/40R19 K1a K2b K41 K42 K45 K56 T94 A02 A04 A05
220 T98 144 A06 A08 A09
e1*97/27*0099*.. A12 A14 A21
A61 B03 M01
NBF S03
S-Klasse 155-285 245/40R19 R37 T94 T98 A02 A04 A05
221 155-285 255/40R19 K1a K1b K41 A06 A08 A09
e1*2001/116*0335*.. 155-380 255/40R19 K1a K1b K41 M+S T00 T96 A12 A14 A21
M01 RDK
S05
SL 280, 350, 500 170-285 255/35R19 A02 A04 A05
230 A06 A08 A09
e1*98/14*0169*.. A14 A21 A30
M01 RDK
S06
SLK 100-160 225/35R19 K1a K2b K41 K42 K43 K45 L02 A02 A04 A05
170 100-160 255/30R19 K2b K42 K56 R03 A06 A08 A09
e1*95/54*0039*.. A12 A14 A21
M01 V19 S01
SLK 120-170 225/35R19 K1a K1b K2b A02 A04 A05
171 120-170 225/35R19 K1a K1b SP2 A06 A08 A09
e1*2001/116*0262*.. 120-170 235/35R19 G01 K1c K2b K41 A12 A14 A21
120-170 235/35R19 G01 K1c K41 SP2 M01 V19 S01
120-170 255/30R19 K2b K44 K56 R03
120-170 255/30R19 K2b K44 K56 R03 SP2
SLK 32 AMG 260 225/35R19 K1a K2b K41 K42 K43 K45 L02 A02 A04 A05
170 260 255/30R19 K2b K42 K56 R03 A06 A08 A09
e1*95/54*0039*.. A12 A14 A21
M01 V19 S01
SLK 350 200,224 225/35R19 K1a K1b R02 A02 A04 A05
171 200,224 235/35R19 G01 K1c K41 R02 A06 A08 A09
e1*2001/116*0262*.. 200,224 255/30R19 K2b K44 K56 R03 A12 A14 A21
B33 M01 V19
S01
Auflagen und Hinweise
135 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1350 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33 zu
Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 08-0102-A08-V04
Prüfgegenstand PKW-Sonderrad 8,5 J x 19 H2 Typ MCT2-8519
Fertiger/Zulieferer AVO Fahrzeugtechnik
Seite 6 von 13
136 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1360 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33 zu
Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
138 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1380 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33 zu
Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
144 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1440 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33 zu
Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A02 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen
oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis
entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief und
-schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines Reifenherstellers
und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher Profiltypen auf Vorder- und
Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen- oder Fahrzeughersteller zu
bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A06 Die Mindesteinschraubtiefen der Radschrauben bzw. Muttern betragen (sofern serienmäßig
nicht unterschritten) 6,5 Umdrehungen für M12x1,5; 7,5 Umdrehungen für M12x1,25 und M14x1,5; 8
Umdrehungen für Gewinde 1/2" UNF bzw. 9 Umdrehungen für M14x1,25.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, daß der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A10 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Hinterachse verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der
Klebegewichte im Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 08-0102-A08-V04
Prüfgegenstand PKW-Sonderrad 8,5 J x 19 H2 Typ MCT2-8519
Fertiger/Zulieferer AVO Fahrzeugtechnik
Seite 7 von 13
A21 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen zulässig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Für
Fahrzeugausführungen mit einer bauartbedingten Höchstgeschwindigkeit von mehr als 210 km/h
(Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind nur Metallschraubventile zulässig. Die
Ventile müssen für die vorgeschriebenen Luftdrücke geeignet sein und dürfen nicht über den
Felgenrand hinausragen.
A30 Die Verwendung von Schneeketten wurde nicht geprüft.
A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Hinterachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u.ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A61 Nicht zulässig für Fahrzeugausführungen mit extra verlängerter Karosserie (Fahrzeuglänge
über 5200 mm).
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
B33 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 330mm oder größer an Achse1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
F38 Rad/Reifenkombination nur zulässig an Fahrzeugausführungen mit Luftfederung.
F39 Rad/Reifenkombination nicht zulässig an Fahrzeugausführungen mit Luftfederung.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3- türig und 5- türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
K14 An der Vorderachse ist durch Nacharbeit der Frontschürze am Übergang zum Kotflügel eine
ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 08-0102-A08-V04
Prüfgegenstand PKW-Sonderrad 8,5 J x 19 H2 Typ MCT2-8519
Fertiger/Zulieferer AVO Fahrzeugtechnik
Seite 8 von 13

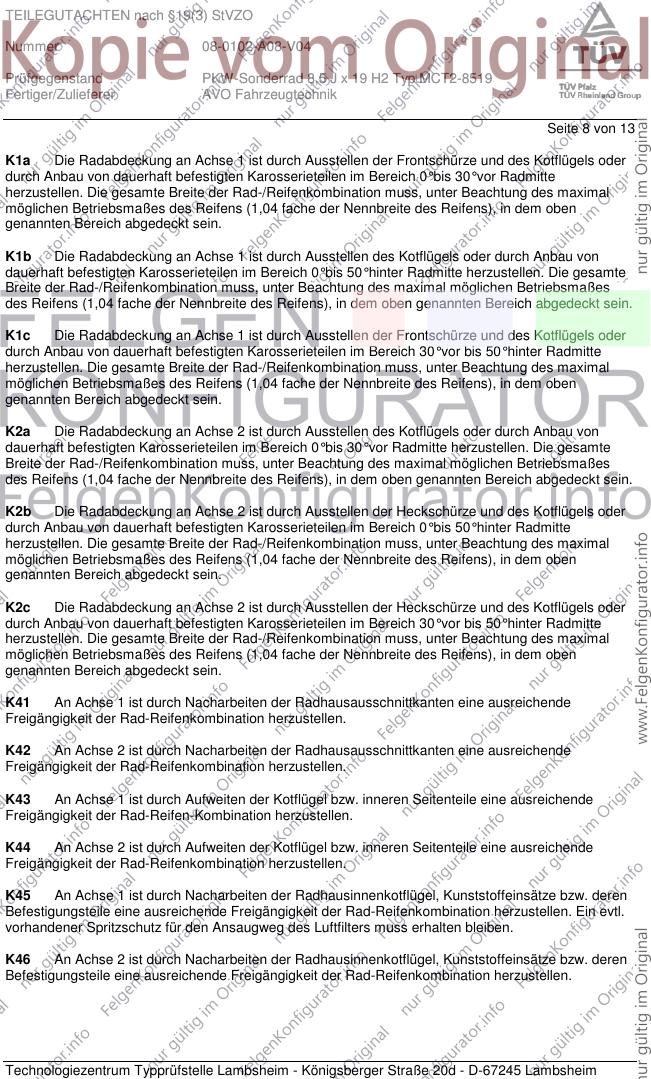

K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K43 An Achse 1 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifen-Kombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 08-0102-A08-V04
Prüfgegenstand PKW-Sonderrad 8,5 J x 19 H2 Typ MCT2-8519
Fertiger/Zulieferer AVO Fahrzeugtechnik
Seite 9 von 13
K4a An Achse 2 sind die Kunststoffmuttern und Schrauben zur Befestigung der
Radhausinnenverkleidung über den Radhausausschnittkanten (100mm vor Radmitte) zu entfernen.
Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befestigen.
K4k An Achse 2 ist das Halteblech der Radhausinnenverkleidung oberhalb der
Radhausausschnittkante vollständig anzulegen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100mm vor bis 100mm hinter
Radmitte vollständig umzulegen.
K5c An Achse 1 sind die Radhausausschnittkanten im Bereich 100mm vor bis 200mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200mm vor bis 200mm hinter
Radmitte vollständig umzulegen.
K5k An Achse 1 ist die Befestigungslasche der Frontchürze am Übergang zur
Radhausausschnittkante um 5mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K5l An Achse 1 ist die Befestigungslasche der Frontchürze am Übergang zur
Radhausausschnittkante um 5mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6a An Achse 2 sind die Radhausausschnittkanten im Bereich 100mm vor bis 100mm hinter
Radmitte vollständig umzulegen.
K6c An Achse 2 sind die Radhausausschnittkanten im Bereich 200mm vor bis 150mm hinter
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K7c An Achse 1 sind die Radhausausschnittkanten im Bereich 100mm vor bis 200mm hinter
Radmitte um 5mm aufzuweiten.
K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100mm vor bis 200mm hinter
Radmitte um 5mm aufzuweiten.
K8g An Achse 2 sind die Radhausausschnittkanten im Bereich 400mm vor bis 200mm hinter
Radmitte um 5mm aufzuweiten.
K8i An Achse 2 sind die Radhausausschnittkanten im Bereich 200mm vor bis 200mm hinter
Radmitte um 10mm aufzuweiten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 08-0102-A08-V04
Prüfgegenstand PKW-Sonderrad 8,5 J x 19 H2 Typ MCT2-8519
Fertiger/Zulieferer AVO Fahrzeugtechnik
Seite 10 von 13
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- /
Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
M01 Die Montage der Reifen ist nur von der Felgeninnenseite zulässig.
NBF Das Sonderrad ist nicht zulässig für gepanzerte bzw. beschussgeschützte
Fahrzeugausführungen.
NoD Nicht zulässig für Fahrzeugausführungen mit Dieselmotor.
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R21 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des
Reifenherstellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende
Tragfähigkeit bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen. Diese Bestätigung ist vom
Führer des Fahrzeugs mitzuführen.
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
RDK Die Bezieher der Sonderräder sind darauf hinzuweisen, daß, wenn vorhanden, das
serienmäßige RDK- bzw. RDC-System (Elektronisches Reifendruck-Kontrollsystem) in Verbindung mit
den Sonderrädern ggf. nicht mehr funktionsfähig ist. Dieses System ist dann durch einen Fach-Händler
zu deaktivieren oder durch ein geeignetes Reifendruck-Kontrollsystem, wenn möglich, zu ersetzen.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
S04 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04
(siehe Seite 1) verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 08-0102-A08-V04
Prüfgegenstand PKW-Sonderrad 8,5 J x 19 H2 Typ MCT2-8519
Fertiger/Zulieferer AVO Fahrzeugtechnik
Seite 11 von 13
S05 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05
(siehe Seite 1) verwendet werden.
S06 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06
(siehe Seite 1) verwendet werden.
SP2 Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit serienmäßiger
Radabdeckung an der Heckschürze oder AMG Verbreiterungssatz.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 08-0102-A08-V04
Prüfgegenstand PKW-Sonderrad 8,5 J x 19 H2 Typ MCT2-8519
Fertiger/Zulieferer AVO Fahrzeugtechnik
Seite 12 von 13

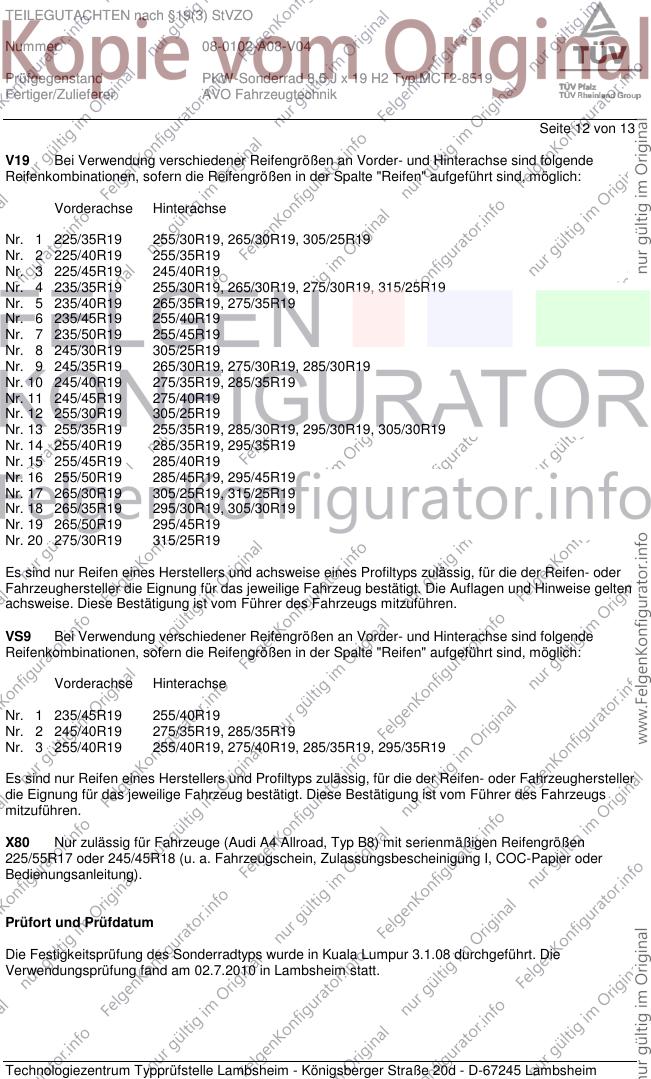

V19 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 225/35R19 255/30R19, 265/30R19, 305/25R19
Nr. 2 225/40R19 255/35R19
Nr. 3 225/45R19 245/40R19
Nr. 4 235/35R19 255/30R19, 265/30R19, 275/30R19, 315/25R19
Nr. 5 235/40R19 265/35R19, 275/35R19
Nr. 6 235/45R19 255/40R19
Nr. 7 235/50R19 255/45R19
Nr. 8 245/30R19 305/25R19
Nr. 9 245/35R19 265/30R19, 275/30R19, 285/30R19
Nr. 10 245/40R19 275/35R19, 285/35R19
Nr. 11 245/45R19 275/40R19
Nr. 12 255/30R19 305/25R19
Nr. 13 255/35R19 255/35R19, 285/30R19, 295/30R19, 305/30R19
Nr. 14 255/40R19 285/35R19, 295/35R19
Nr. 15 255/45R19 285/40R19
Nr. 16 255/50R19 285/45R19, 295/45R19
Nr. 17 265/30R19 305/25R19, 315/25R19
Nr. 18 265/35R19 295/30R19, 305/30R19
Nr. 19 265/50R19 295/45R19
Nr. 20 275/30R19 315/25R19
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise gelten
achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
VS9 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 235/45R19 255/40R19
Nr. 2 245/40R19 275/35R19, 285/35R19
Nr. 3 255/40R19 255/40R19, 275/40R19, 285/35R19, 295/35R19
Es sind nur Reifen eines Herstellers und Profiltyps zulässig, für die der Reifen- oder Fahrzeughersteller
die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer des Fahrzeugs
mitzuführen.
X80 Nur zulässig für Fahrzeuge (Audi A4 Allroad, Typ B8) mit serienmäßigen Reifengrößen
225/55R17 oder 245/45R18 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in Kuala Lumpur 3.1.08 durchgeführt. Die
Verwendungsprüfung fand am 02.7.2010 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 08-0102-A08-V04
Prüfgegenstand PKW-Sonderrad 8,5 J x 19 H2 Typ MCT2-8519
Fertiger/Zulieferer AVO Fahrzeugtechnik
Seite 13 von 13
Hinweise zum Sonderrad
entfällt
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder unter
Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten,
die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 13 und gilt für Sonderräder ab Herstellungsdatum Dezember 2007.
Der Nachweis eines QM Systems gemäß Anlage XIX zu §19 StVZO liegt vor.
Prüflaboratorium Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH akkreditiert
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes. Bundesrepublik Deutschland unter der
DAR-Registrier-Nr.: KBA-P 00008-95
Lambsheim, 2.Juli 2010
Tufan 00152984.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
