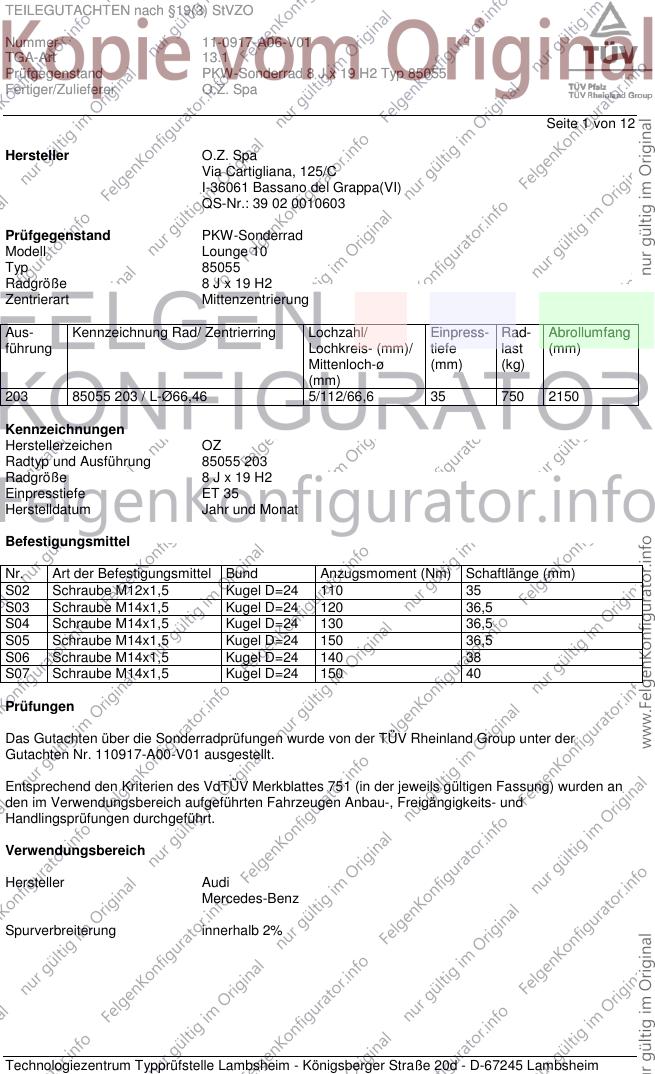

TEILEGUTACHTEN nach §19(3) StVZO
Nummer 11-0917-A06-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8 J x 19 H2 Typ 85055
Fertiger/Zulieferer O.Z. Spa
Seite 1 von 12
Hersteller O.Z. Spa
Via Cartigliana, 125/C
I-36061 Bassano del Grappa(VI)
QS-Nr.: 39 02 0010603
Prüfgegenstand PKW-Sonderrad
Modell Lounge 10
Typ 85055
Radgröße 8 J x 19 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
203 85055 203 / L-Ø66,46 5/112/66,6 35 750 2150
Kennzeichnungen
Herstellerzeichen OZ
Radtyp und Ausführung 85055 203
Radgröße 8 J x 19 H2
Einpresstiefe ET 35
Herstelldatum Jahr und Monat
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S02 Schraube M12x1,5 Kugel D=24 110 35
S03 Schraube M14x1,5 Kugel D=24 120 36,5
S04 Schraube M14x1,5 Kugel D=24 130 36,5
S05 Schraube M14x1,5 Kugel D=24 150 36,5
S06 Schraube M14x1,5 Kugel D=24 140 38
S07 Schraube M14x1,5 Kugel D=24 150 40
Prüfungen
Das Gutachten über die Sonderradprüfungen wurde von der TÜV Rheinland Group unter der
Gutachten Nr. 110917-A00-V01 ausgestellt.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Mercedes-Benz
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 11-0917-A06-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8 J x 19 H2 Typ 85055
Fertiger/Zulieferer O.Z. Spa
Seite 2 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A4 88-195 225/40R19 T89 T93 A02 A04 A05
B8, B81 88-195 235/35R19 T87 T88 T91 A06 A08 A09
e1*2001/116*0430*..; 88-195 245/35R19 K1c K2b K56 T89 T93 A12 A14 A19
e13*2007/46*1084*.. Car Lim S03
Audi A5 100-195 225/40R19 R37 T89 T93 A02 A04 A05
B8, B81 100-195 235/35R19 R37 T87 T91 A06 A08 A09
e1*2001/116*0430*..; 100-195 245/35R19 T89 T93 A12 A14 A19
e13*2007/46*1084*.. Cbo Cpe Flh
- Coupé, Cabrio S03
- Sportback
Audi A6 / A6 Avant 120-180 235/45R19 A39 T95 T99 A02 A04 A05
4G, 4G1 120-180 245/40R19 A12 T94 T98 A06 A08 A09
e1*2007/46*0436*..; A14 A19 A57
e13*2007/46*1147*.. B90 Car Lim
S03
Audi A7 Sportback 150-180 235/45R19 A13 A02 A04 A05
4G, 4G1 150-180 245/40R19 A33 A06 A08 A09
e1*2007/46*0436*..; A14 A19 A57
e1*2007/46*0544*..; B90 S03
e13*2007/46*1147*..
Audi Q5 100-199 235/50R19 A02 A04 A05
8R, 8R1 100-199 235/55R19 A06 A08 A09
e1*2001/116*0473*..; A12 A14 A19
e1*2001/116*0497*.., S06
e13*2007/46*1083*..
Audi Q5 100-199 235/50R19 A02 A04 A05
8R, 8R1 100-199 235/55R19 A06 A08 A09
e1*2001/116*0473*..; A12 A14 A19
e1*2001/116*0497*..; KMV S06
e13*2007/46*1083*..
- mit Radhaus-
Verbreiterungen
Audi S4 245 235/35R19 M+S T91 A02 A04 A05
B8, B81 245 245/35R19 K1c K2b K56 T93 A06 A08 A09
e1*2001/116*0430*..; A12 A14 A19
e13*2007/46*1084*.. Car Lim S03
Audi S5 245, 260 245/35R19 M+S T89 T93 A02 A04 A05
B8, B81 260 235/35R19 M+S R37 T91 A06 A08 A09
e1*2001/116*0430*.., A12 A14 A19
e1*2001/116*0447*..; A56 Cbo Cpe
e13*2007/46*1084*.. Flh S03
- Coupé, Cabrio
- Sportback
B-Klasse 80-115 225/35R19 K1c K2c K4i K5c K8h T88 A02 A04 A05
246 80-115 235/35R19 G01 K1c K2c K4i K5c K8h T87 T91 A06 A08 A09
e1*2007/46*0751*.. 80-115 245/30R19 K1c K2c K4i K5c K6k K7d K8m T89 A12 A14 A19
90, 115 215/35R19 K1a K1b K2b NoD T85 V19 S04
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 11-0917-A06-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8 J x 19 H2 Typ 85055
Fertiger/Zulieferer O.Z. Spa

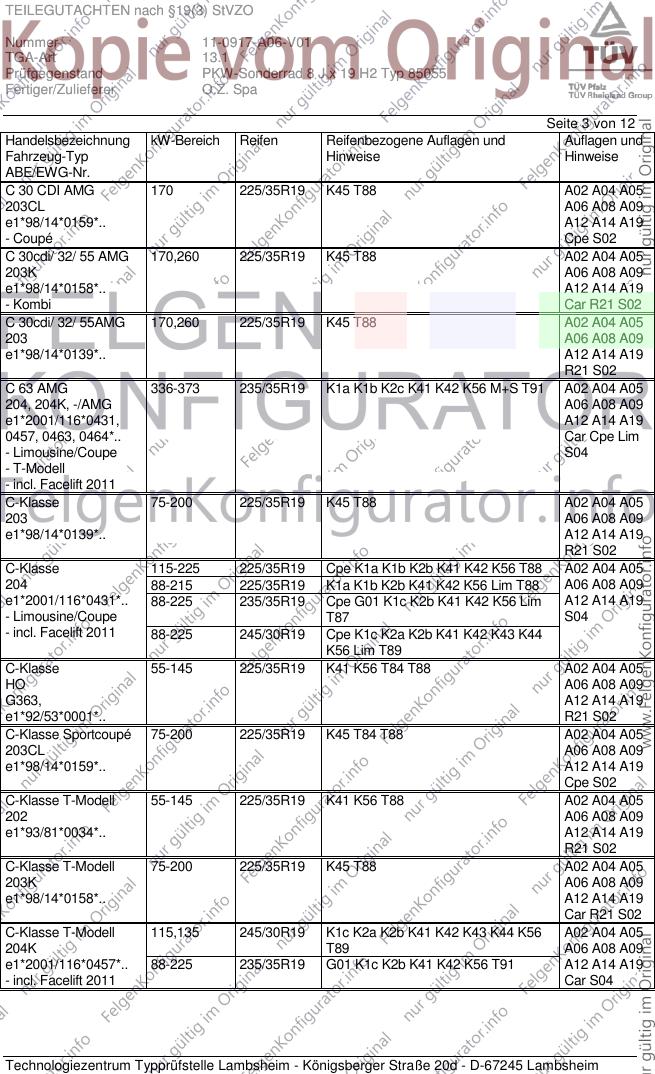

Seite 3 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
C 30 CDI AMG 170 225/35R19 K45 T88 A02 A04 A05
203CL A06 A08 A09
e1*98/14*0159*.. A12 A14 A19
- Coupé Cpe S02
C 30cdi/ 32/ 55 AMG 170,260 225/35R19 K45 T88 A02 A04 A05
203K A06 A08 A09
e1*98/14*0158*.. A12 A14 A19
- Kombi Car R21 S02
C 30cdi/ 32/ 55AMG 170,260 225/35R19 K45 T88 A02 A04 A05
203 A06 A08 A09
e1*98/14*0139*.. A12 A14 A19
R21 S02
C 63 AMG 336-373 235/35R19 K1a K1b K2c K41 K42 K56 M+S T91 A02 A04 A05
204, 204K, -/AMG A06 A08 A09
e1*2001/116*0431, A12 A14 A19
0457, 0463, 0464*.. Car Cpe Lim
- Limousine/Coupe S04
- T-Modell
- incl. Facelift 2011
C-Klasse 75-200 225/35R19 K45 T88 A02 A04 A05
203 A06 A08 A09
e1*98/14*0139*.. A12 A14 A19
R21 S02
C-Klasse 115-225 225/35R19 Cpe K1a K1b K2b K41 K42 K56 T88 A02 A04 A05
204 88-215 225/35R19 K1a K1b K2b K41 K42 K56 Lim T88 A06 A08 A09
e1*2001/116*0431*.. 88-225 235/35R19 Cpe G01 K1c K2b K41 K42 K56 Lim A12 A14 A19
- Limousine/Coupe T87 S04
- incl. Facelift 2011 88-225 245/30R19 Cpe K1c K2a K2b K41 K42 K43 K44
K56 Lim T89
C-Klasse 55-145 225/35R19 K41 K56 T84 T88 A02 A04 A05
HO A06 A08 A09
G363, A12 A14 A19
e1*92/53*0001*.. R21 S02
C-Klasse Sportcoupé 75-200 225/35R19 K45 T84 T88 A02 A04 A05
203CL A06 A08 A09
e1*98/14*0159*.. A12 A14 A19
Cpe S02
C-Klasse T-Modell 55-145 225/35R19 K41 K56 T88 A02 A04 A05
202 A06 A08 A09
e1*93/81*0034*.. A12 A14 A19
R21 S02
C-Klasse T-Modell 75-200 225/35R19 K45 T88 A02 A04 A05
203K A06 A08 A09
e1*98/14*0158*.. A12 A14 A19
Car R21 S02
C-Klasse T-Modell 115,135 245/30R19 K1c K2a K2b K41 K42 K43 K44 K56 A02 A04 A05
204K T89 A06 A08 A09
e1*2001/116*0457*.. 88-225 235/35R19 G01 K1c K2b K41 K42 K56 T91 A12 A14 A19
- incl. Facelift 2011 Car S04
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 11-0917-A06-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8 J x 19 H2 Typ 85055
Fertiger/Zulieferer O.Z. Spa
Seite 4 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
CL-Klasse 220-368 245/40R19 K1a K2b K41 K42 K45 K56 T94 T98 A02 A04 A05
215 A06 A08 A09
e1*98/14*0113*.. A12 A14 A19
B03 S07
CL-Klasse 285 235/45R19 A10 T95 T99 A02 A04 A05
216 285 245/40R19 A10 T94 T98 A06 A08 A09
e1*2001/116*0372*.. A14 A19 B03
Cpe RDK S05
CLC-Klasse 75-200 225/35R19 T84 T88 A02 A04 A05
203CL A06 A08 A09
e1*98/14*0159*19-.. A12 A14 A19
Cpe S02
CLK 500, -/55 AMG 225-285 225/35R19 K45 R70 T88 A02 A04 A05
209 A06 A08 A09
e1*98/14*0184*.. A12 A14 A19
B03 B10 Cpe
S02
CLK-Klasse 100-255 225/35R19 K1a K41 L02 T84 T88 A02 A04 A05
208 A06 A08 A09
e1*96/27*0054*.. A12 A14 A19
B01 Cbo Cpe
R21 S02
CLK-Klasse 100-200 225/35R19 K45 T88 A02 A04 A05
209 A06 A08 A09
e1*98/14*0184*.. A12 A14 A19
B03 Cpe S02
CLS-Klasse 150 245/35R19 A10 T93 A02 A04 A05
218 A06 A08 A09
e1*2007/46*0485*.. A14 A19 A58
A84 B03 Lim
S04
E-Klasse 55-205 225/35R19 R37 T88 A02 A04 A05
210 A06 A08 A09
e1*93/81*0022*.. A12 A14 A19
B01 NBF R21
S02
E-Klasse 75-215 235/35R19 R37 T91 A02 A04 A05
211 75-285 245/35R19 T93 A06 A08 A09
e1*98/14*0183*.., A12 A14 A19
e1*2001/116*0183*.. Lim S04
E-Klasse 150-225 235/35R19 K1a K1b R37 T91 A02 A04 A05
212 150-285 245/35R19 K1c K2b K5d T93 A06 A08 A09
e1*2001/116*0501*.. A12 A14 A19
- mit Luftfederung F38 Lim S04
E-Klasse 100-225 235/35R19 K1a K1b R37 T91 A02 A04 A05
212, 212G 100-225 245/35R19 K1c K2b K5d T93 A06 A08 A09
e1*2001/116*0501*..; A12 A14 A19
e1*2007/46*0484*.. F39 Lim S04
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 11-0917-A06-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8 J x 19 H2 Typ 85055
Fertiger/Zulieferer O.Z. Spa

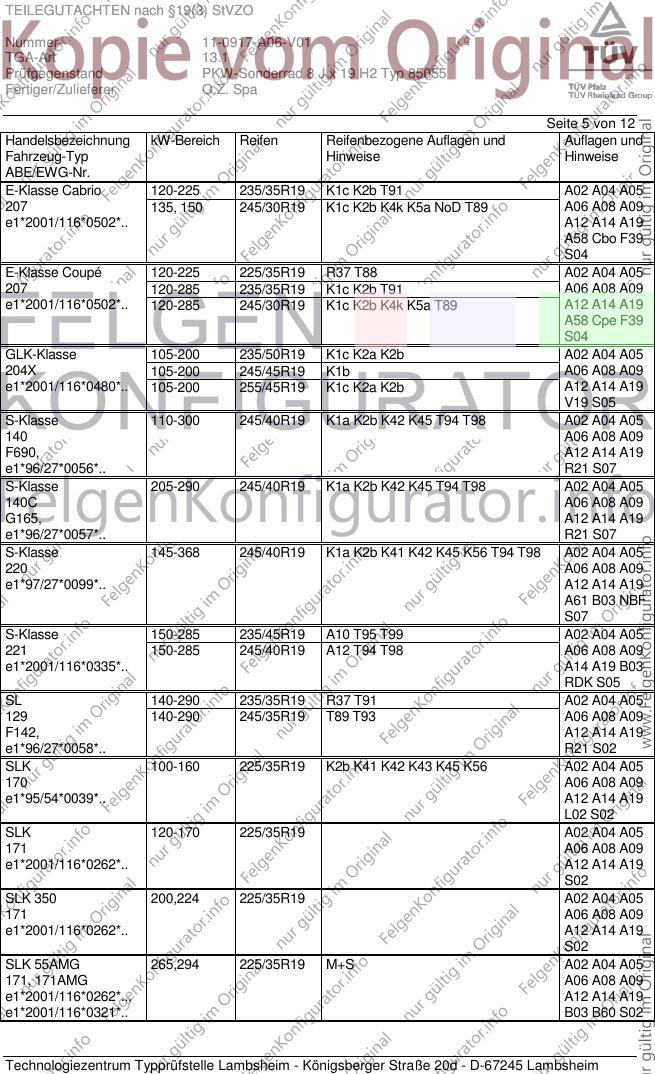

Seite 5 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
E-Klasse Cabrio 120-225 235/35R19 K1c K2b T91 A02 A04 A05
207 135, 150 245/30R19 K1c K2b K4k K5a NoD T89 A06 A08 A09
e1*2001/116*0502*.. A12 A14 A19
A58 Cbo F39
S04
E-Klasse Coupé 120-225 225/35R19 R37 T88 A02 A04 A05
207 120-285 235/35R19 K1c K2b T91 A06 A08 A09
e1*2001/116*0502*.. 120-285 245/30R19 K1c K2b K4k K5a T89 A12 A14 A19
A58 Cpe F39
S04
GLK-Klasse 105-200 235/50R19 K1c K2a K2b A02 A04 A05
204X 105-200 245/45R19 K1b A06 A08 A09
e1*2001/116*0480*.. 105-200 255/45R19 K1c K2a K2b A12 A14 A19
V19 S05
S-Klasse 110-300 245/40R19 K1a K2b K42 K45 T94 T98 A02 A04 A05
140 A06 A08 A09
F690, A12 A14 A19
e1*96/27*0056*.. R21 S07
S-Klasse 205-290 245/40R19 K1a K2b K42 K45 T94 T98 A02 A04 A05
140C A06 A08 A09
G165, A12 A14 A19
e1*96/27*0057*.. R21 S07
S-Klasse 145-368 245/40R19 K1a K2b K41 K42 K45 K56 T94 T98 A02 A04 A05
220 A06 A08 A09
e1*97/27*0099*.. A12 A14 A19
A61 B03 NBF
S07
S-Klasse 150-285 235/45R19 A10 T95 T99 A02 A04 A05
221 150-285 245/40R19 A12 T94 T98 A06 A08 A09
e1*2001/116*0335*.. A14 A19 B03
RDK S05
SL 140-290 235/35R19 R37 T91 A02 A04 A05
129 140-290 245/35R19 T89 T93 A06 A08 A09
F142, A12 A14 A19
e1*96/27*0058*.. R21 S02
SLK 100-160 225/35R19 K2b K41 K42 K43 K45 K56 A02 A04 A05
170 A06 A08 A09
e1*95/54*0039*.. A12 A14 A19
L02 S02
SLK 120-170 225/35R19 A02 A04 A05
171 A06 A08 A09
e1*2001/116*0262*.. A12 A14 A19
S02
SLK 350 200,224 225/35R19 A02 A04 A05
171 A06 A08 A09
e1*2001/116*0262*.. A12 A14 A19
S02
SLK 55AMG 265,294 225/35R19 M+S A02 A04 A05
171, 171AMG A06 A08 A09
e1*2001/116*0262*.., A12 A14 A19
e1*2001/116*0321*.. B03 B60 S02
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 11-0917-A06-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8 J x 19 H2 Typ 85055
Fertiger/Zulieferer O.Z. Spa

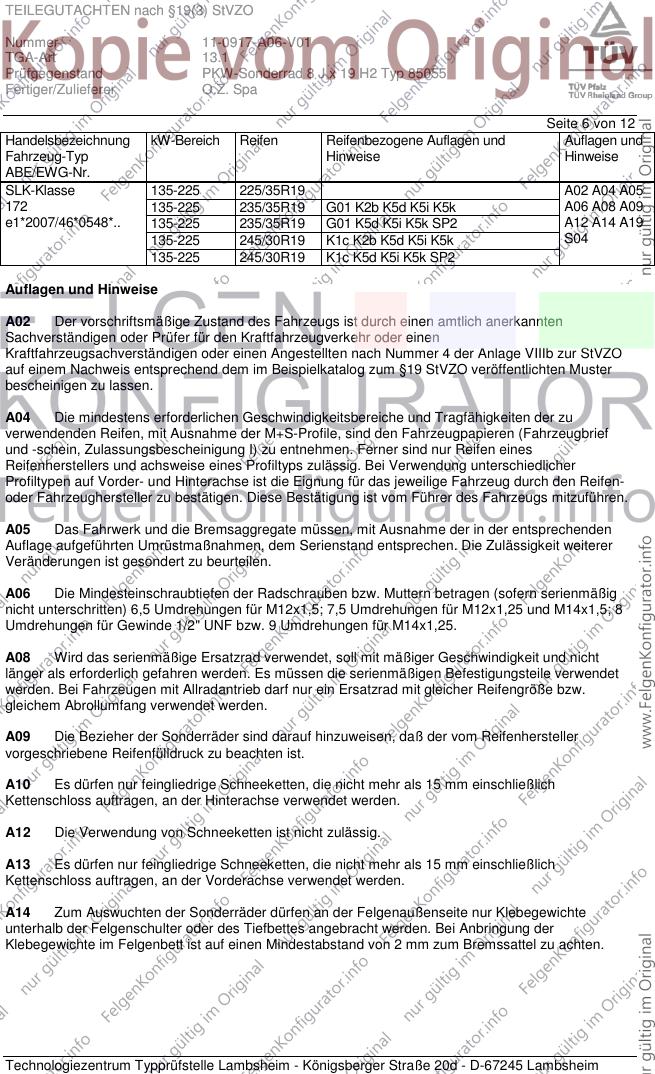

Seite 6 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
SLK-Klasse 135-225 225/35R19 A02 A04 A05
172 135-225 235/35R19 G01 K2b K5d K5i K5k A06 A08 A09
e1*2007/46*0548*.. 135-225 235/35R19 G01 K5d K5i K5k SP2 A12 A14 A19
135-225 245/30R19 K1c K2b K5d K5i K5k S04
135-225 245/30R19 K1c K5d K5i K5k SP2
Auflagen und Hinweise
A02 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief
und -schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines
Reifenherstellers und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher
Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen-
oder Fahrzeughersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A06 Die Mindesteinschraubtiefen der Radschrauben bzw. Muttern betragen (sofern serienmäßig
nicht unterschritten) 6,5 Umdrehungen für M12x1,5; 7,5 Umdrehungen für M12x1,25 und M14x1,5; 8
Umdrehungen für Gewinde 1/2" UNF bzw. 9 Umdrehungen für M14x1,25.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, daß der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A10 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Hinterachse verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der
Klebegewichte im Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 11-0917-A06-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8 J x 19 H2 Typ 85055
Fertiger/Zulieferer O.Z. Spa

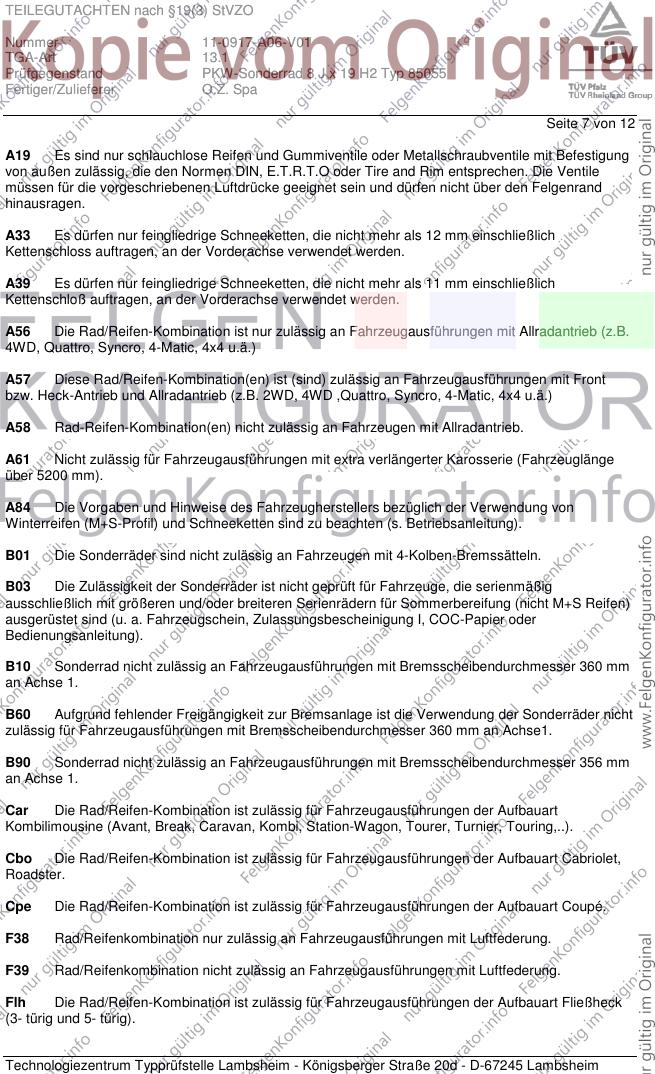

Seite 7 von 12
A19 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen zulässig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Die Ventile
müssen für die vorgeschriebenen Luftdrücke geeignet sein und dürfen nicht über den Felgenrand
hinausragen.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A39 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 11 mm einschließlich
Kettenschloß auftragen, an der Vorderachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u.ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD ,Quattro, Syncro, 4-Matic, 4x4 u.ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A61 Nicht zulässig für Fahrzeugausführungen mit extra verlängerter Karosserie (Fahrzeuglänge
über 5200 mm).
A84 Die Vorgaben und Hinweise des Fahrzeugherstellers bezüglich der Verwendung von
Winterreifen (M+S-Profil) und Schneeketten sind zu beachten (s. Betriebsanleitung).
B01 Die Sonderräder sind nicht zulässig an Fahrzeugen mit 4-Kolben-Bremssätteln.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
B10 Sonderrad nicht zulässig an Fahrzeugausführungen mit Bremsscheibendurchmesser 360 mm
an Achse 1.
B60 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung der Sonderräder nicht
zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 360 mm an Achse1.
B90 Sonderrad nicht zulässig an Fahrzeugausführungen mit Bremsscheibendurchmesser 356 mm
an Achse 1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
F38 Rad/Reifenkombination nur zulässig an Fahrzeugausführungen mit Luftfederung.
F39 Rad/Reifenkombination nicht zulässig an Fahrzeugausführungen mit Luftfederung.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3- türig und 5- türig).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 11-0917-A06-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8 J x 19 H2 Typ 85055
Fertiger/Zulieferer O.Z. Spa

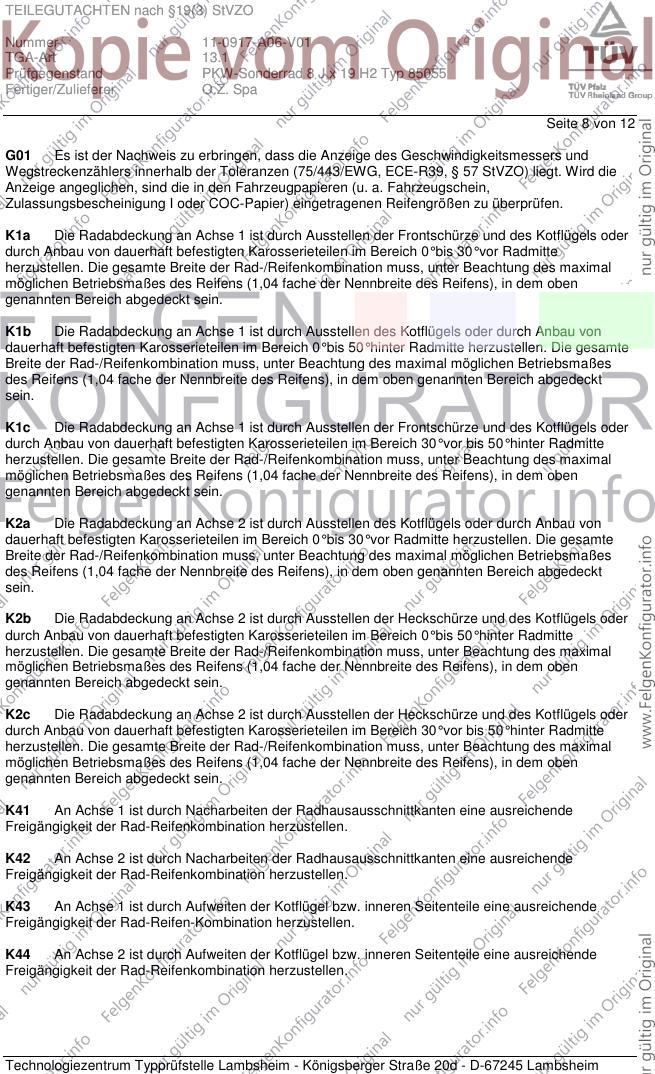

Seite 8 von 12
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K43 An Achse 1 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifen-Kombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 11-0917-A06-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8 J x 19 H2 Typ 85055
Fertiger/Zulieferer O.Z. Spa

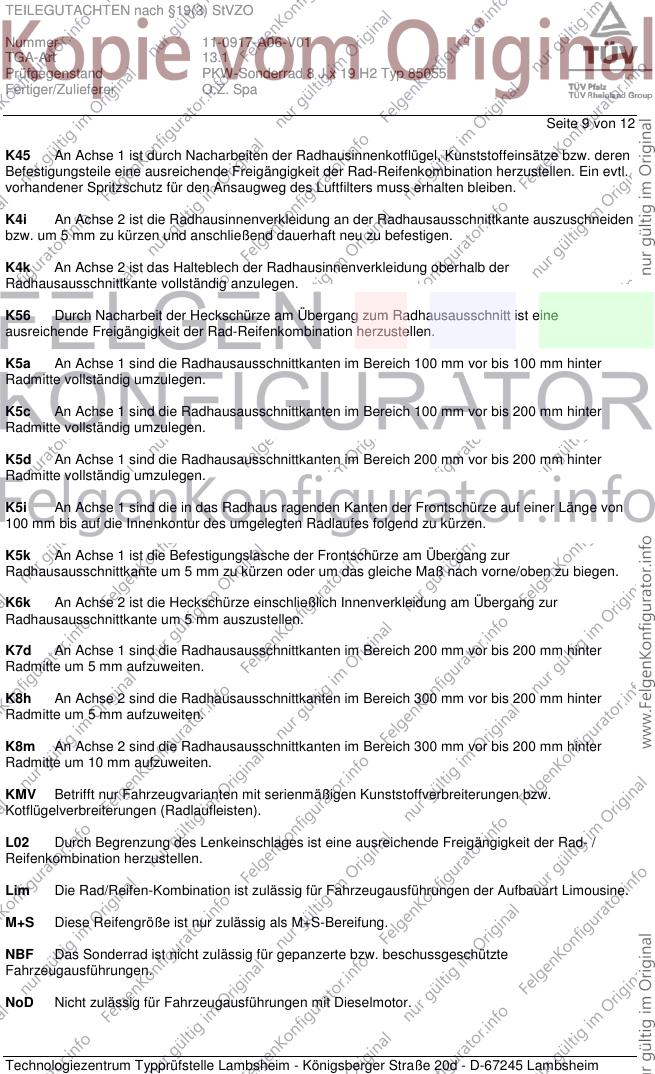

Seite 9 von 12
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K4k An Achse 2 ist das Halteblech der Radhausinnenverkleidung oberhalb der
Radhausausschnittkante vollständig anzulegen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K5c An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5i An Achse 1 sind die in das Radhaus ragenden Kanten der Frontschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K5k An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
K6k An Achse 2 ist die Heckschürze einschließlich Innenverkleidung am Übergang zur
Radhausausschnittkante um 5 mm auszustellen.
K7d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- /
Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NBF Das Sonderrad ist nicht zulässig für gepanzerte bzw. beschussgeschützte
Fahrzeugausführungen.
NoD Nicht zulässig für Fahrzeugausführungen mit Dieselmotor.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 11-0917-A06-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8 J x 19 H2 Typ 85055
Fertiger/Zulieferer O.Z. Spa

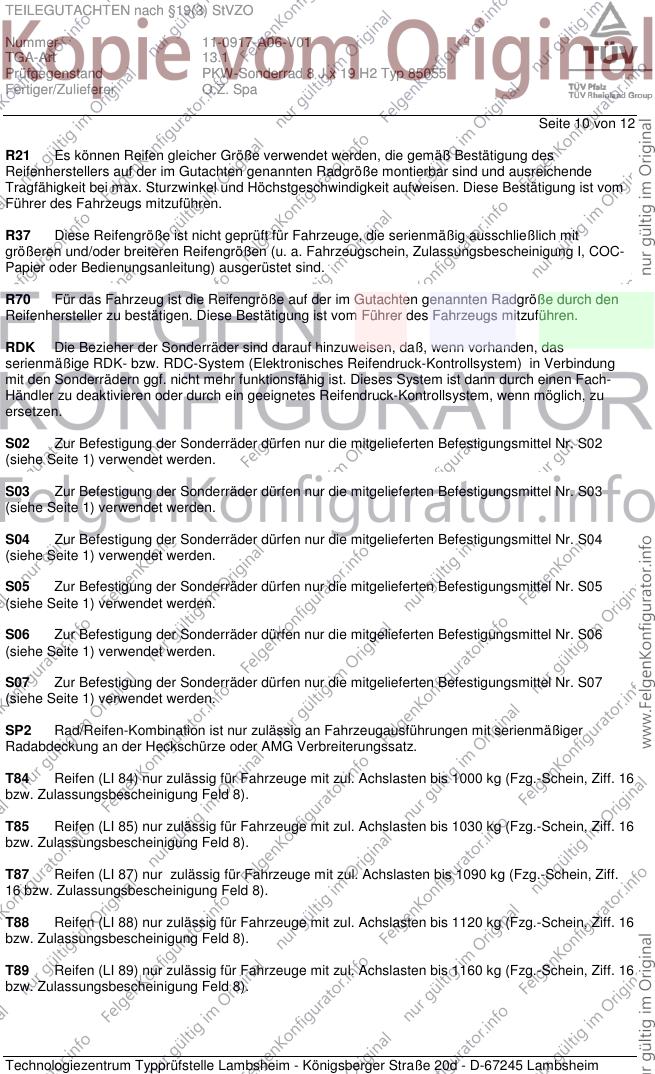

Seite 10 von 12
R21 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des
Reifenherstellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende
Tragfähigkeit bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen. Diese Bestätigung ist vom
Führer des Fahrzeugs mitzuführen.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
RDK Die Bezieher der Sonderräder sind darauf hinzuweisen, daß, wenn vorhanden, das
serienmäßige RDK- bzw. RDC-System (Elektronisches Reifendruck-Kontrollsystem) in Verbindung
mit den Sonderrädern ggf. nicht mehr funktionsfähig ist. Dieses System ist dann durch einen Fach-
Händler zu deaktivieren oder durch ein geeignetes Reifendruck-Kontrollsystem, wenn möglich, zu
ersetzen.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
S04 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04
(siehe Seite 1) verwendet werden.
S05 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05
(siehe Seite 1) verwendet werden.
S06 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06
(siehe Seite 1) verwendet werden.
S07 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S07
(siehe Seite 1) verwendet werden.
SP2 Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit serienmäßiger
Radabdeckung an der Heckschürze oder AMG Verbreiterungssatz.
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 11-0917-A06-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8 J x 19 H2 Typ 85055
Fertiger/Zulieferer O.Z. Spa

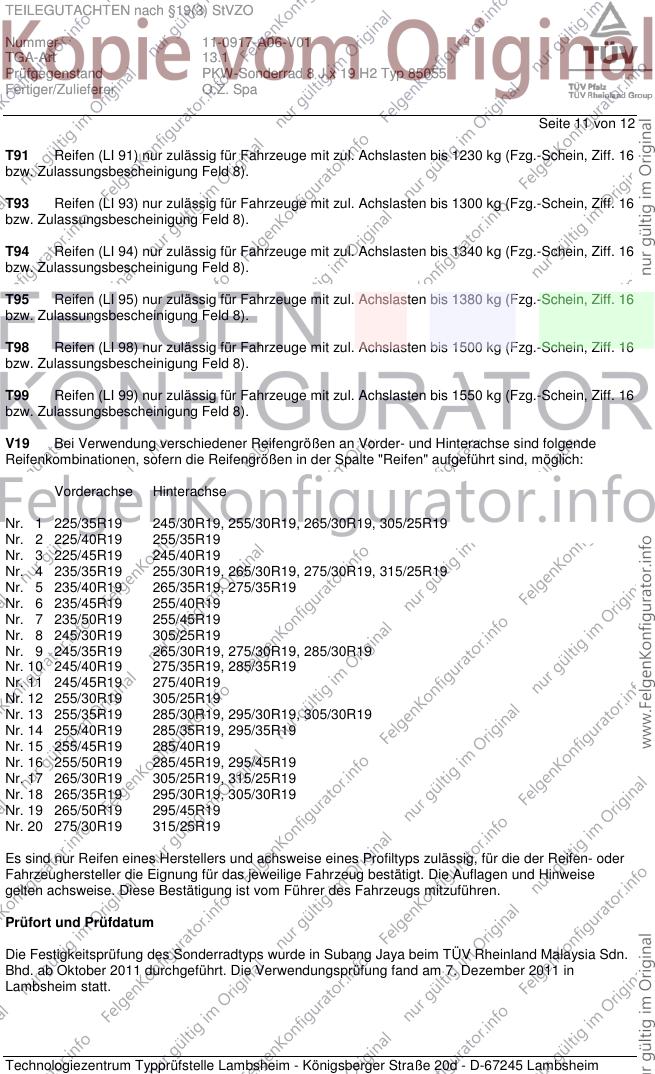

Seite 11 von 12
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V19 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 225/35R19 245/30R19, 255/30R19, 265/30R19, 305/25R19
Nr. 2 225/40R19 255/35R19
Nr. 3 225/45R19 245/40R19
Nr. 4 235/35R19 255/30R19, 265/30R19, 275/30R19, 315/25R19
Nr. 5 235/40R19 265/35R19, 275/35R19
Nr. 6 235/45R19 255/40R19
Nr. 7 235/50R19 255/45R19
Nr. 8 245/30R19 305/25R19
Nr. 9 245/35R19 265/30R19, 275/30R19, 285/30R19
Nr. 10 245/40R19 275/35R19, 285/35R19
Nr. 11 245/45R19 275/40R19
Nr. 12 255/30R19 305/25R19
Nr. 13 255/35R19 285/30R19, 295/30R19, 305/30R19
Nr. 14 255/40R19 285/35R19, 295/35R19
Nr. 15 255/45R19 285/40R19
Nr. 16 255/50R19 285/45R19, 295/45R19
Nr. 17 265/30R19 305/25R19, 315/25R19
Nr. 18 265/35R19 295/30R19, 305/30R19
Nr. 19 265/50R19 295/45R19
Nr. 20 275/30R19 315/25R19
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in Subang Jaya beim TÜV Rheinland Malaysia Sdn.
Bhd. ab Oktober 2011 durchgeführt. Die Verwendungsprüfung fand am 7. Dezember 2011 in
Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 11-0917-A06-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8 J x 19 H2 Typ 85055
Fertiger/Zulieferer O.Z. Spa

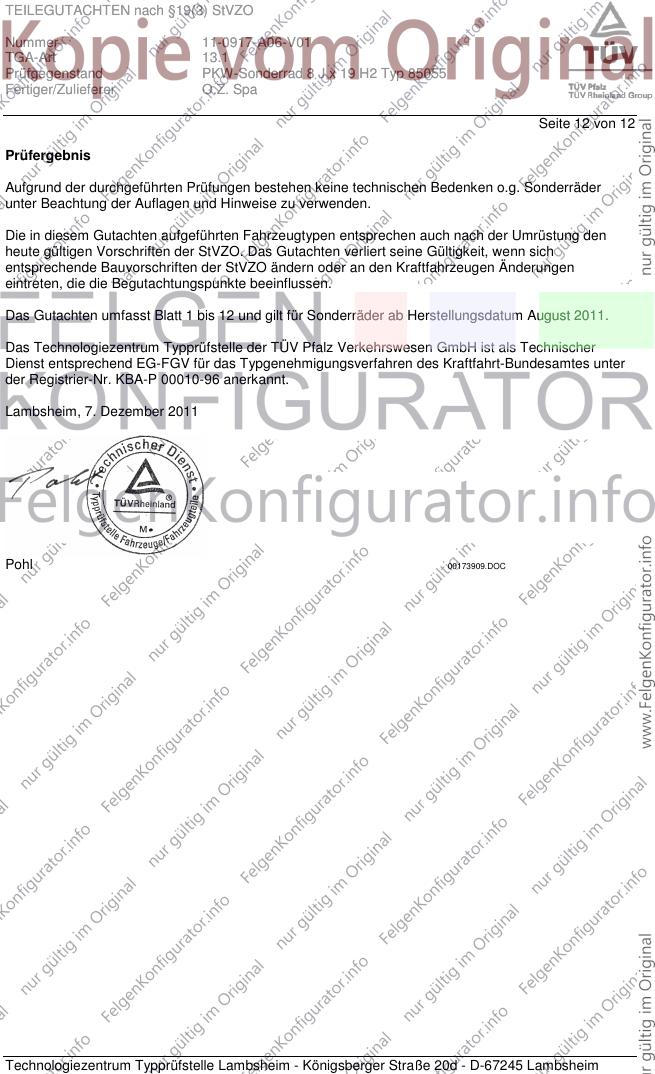

Seite 12 von 12
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 12 und gilt für Sonderräder ab Herstellungsdatum August 2011.
Das Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH ist als Technischer
Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des Kraftfahrt-Bundesamtes unter
der Registrier-Nr. KBA-P 00010-96 anerkannt.
Lambsheim, 7. Dezember 2011
Pohl 00173909.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
