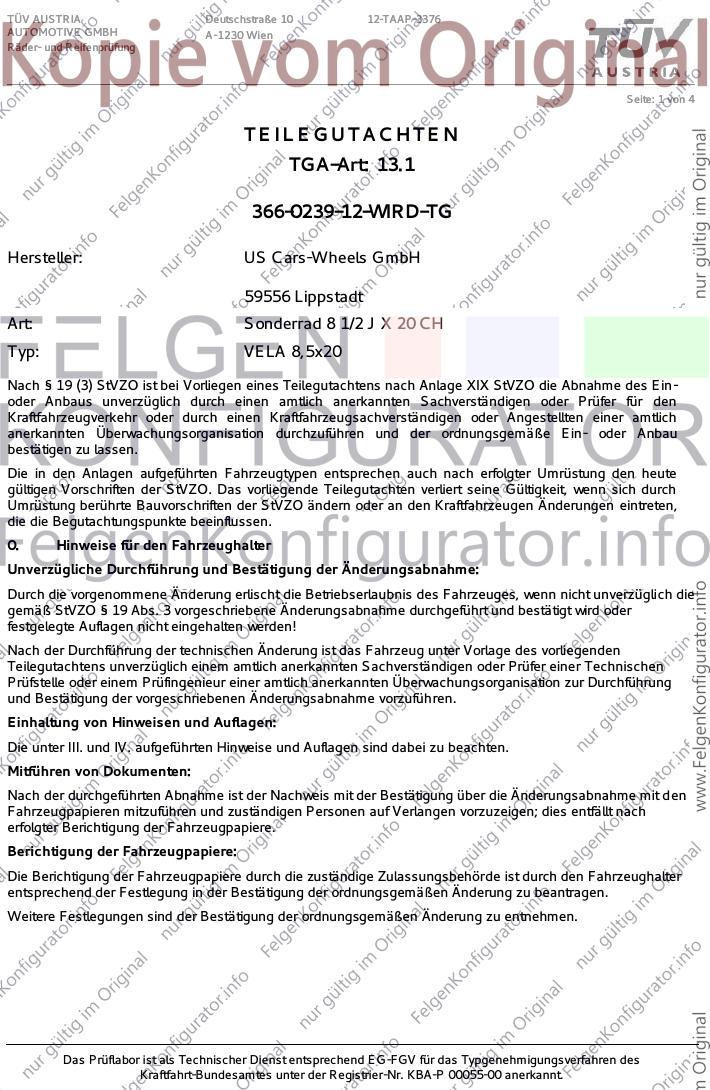

Räder- und Reifenprüfung
Seite: 1 von 4
TEIL EGUTACHTEN
TGA-Art: 13.1
366-0239-12-WIRD-TG
Hersteller: US Cars-Wheels GmbH
59556 Lippstadt
Art: Sonderrad 8 1/2 J X 20 CH
Typ: VELA 8,5x20
Nach § 19 (3) StVZO ist bei Vorliegen eines Teilegutachtens nach Anlage XIX StVZO die Abnahme des Ein-
oder Anbaus unverzüglich durch einen amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder durch einen Kraftfahrzeugsachverständigen oder Angestellten einer amtlich
anerkannten Überwachungsorganisation durchzuführen und der ordnungsgemäße Ein- oder Anbau
bestätigen zu lassen.
Die in den Anlagen aufgeführten Fahrzeugtypen entsprechen auch nach erfolgter Umrüstung den heute
gültigen Vorschriften der StVZO. Das vorliegende Teilegutachten verliert seine Gültigkeit, wenn sich durch
Umrüstung berührte Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten,
die die Begutachtungspunkte beeinflussen.
0. Hinweise für den Fahrzeughalter
Unverzügliche Durchführung und Bestätigung der Änderungsabnahme:
Durch die vorgenommene Änderung erlischt die Betriebserlaubnis des Fahrzeuges, wenn nicht unverzüglich die
gemäß StVZO § 19 Abs. 3 vorgeschriebene Änderungsabnahme durchgeführt und bestätigt wird oder
festgelegte Auflagen nicht eingehalten werden!
Nach der Durchführung der technischen Änderung ist das Fahrzeug unter Vorlage des vorliegenden
Teilegutachtens unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer einer Technischen
Prüfstelle oder einem Prüfingenieur einer amtlich anerkannten Überwachungsorganisation zur Durchführung
und Bestätigung der vorgeschriebenen Änderungsabnahme vorzuführen.
Einhaltung von Hinweisen und Auflagen:
Die unter III. und IV. aufgeführten Hinweise und Auflagen sind dabei zu beachten.
Mitführen von Dokumenten:
Nach der durchgeführten Abnahme ist der Nachweis mit der Bestätigung über die Änderungsabnahme mit den
Fahrzeugpapieren mitzuführen und zuständigen Personen auf Verlangen vorzuzeigen; dies entfällt nach
erfolgter Berichtigung der Fahrzeugpapiere.
Berichtigung der Fahrzeugpapiere:
Die Berichtigung der Fahrzeugpapiere durch die zuständige Zulassungsbehörde ist durch den Fahrzeughalter
entsprechend der Festlegung in der Bestätigung der ordnungsgemäßen Änderung zu beantragen.
Weitere Festlegungen sind der Bestätigung der ordnungsgemäßen Änderung zu entnehmen.
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0239-12-WIRD-TG
Fahrzeugteil: Sonderrad 8 1/2 J X 20 CH Radtyp: VELA 8,5x20
Antragsteller: US Cars-Wheels GmbH Stand: 28.10.2012
__________________________________________________________________________________________________________________
Seite: 2 von 4

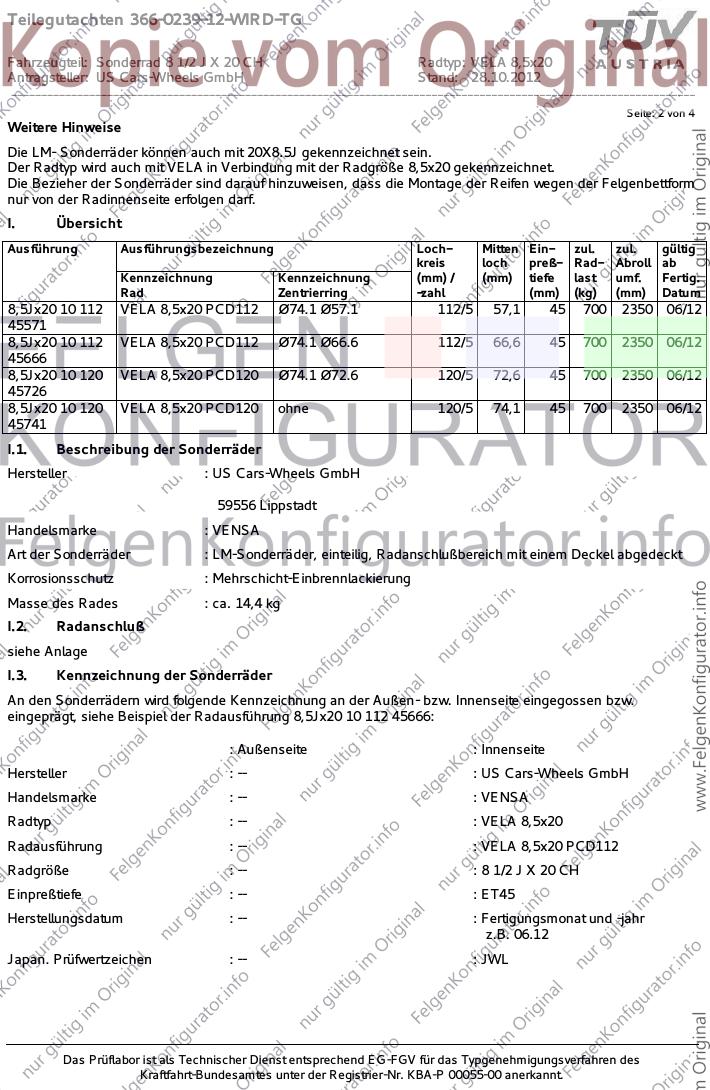

Weitere Hinweise
Die LM- Sonderräder können auch mit 20X8.5J gekennzeichnet sein.
Der Radtyp wird auch mit VELA in Verbindung mit der Radgröße 8,5x20 gekennzeichnet.
Die Bezieher der Sonderräder sind darauf hinzuweisen, dass die Montage der Reifen wegen der Felgenbettform
nur von der Radinnenseite erfolgen darf.
I. Übersicht
Ausführung Ausführungsbezeichnung Loch- Mitten Ein- zul. zul. gültig
kreis loch preß- Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) / (mm) tiefe last umf. Fertig.
Rad Zentrierring -zahl (mm) (kg) (mm) Datum
8,5Jx20 10 112 VELA 8,5x20 PCD112 Ø74.1 Ø57.1 112/5 57,1 45 700 2350 06/12
45571
8,5Jx20 10 112 VELA 8,5x20 PCD112 Ø74.1 Ø66.6 112/5 66,6 45 700 2350 06/12
45666
8,5Jx20 10 120 VELA 8,5x20 PCD120 Ø74.1 Ø72.6 120/5 72,6 45 700 2350 06/12
45726
8,5Jx20 10 120 VELA 8,5x20 PCD120 ohne 120/5 74,1 45 700 2350 06/12
45741
I.1. Beschreibung der Sonderräder
Hersteller : US Cars-Wheels GmbH
59556 Lippstadt
Handelsmarke : VENSA
Art der Sonderräder : LM-Sonderräder, einteilig, Radanschlußbereich mit einem Deckel abgedeckt
Korrosionsschutz : Mehrschicht-Einbrennlackierung
Masse des Rades : ca. 14,4 kg
I.2. Radanschluß
siehe Anlage
I.3. Kennzeichnung der Sonderräder
An den Sonderrädern wird folgende Kennzeichnung an der Außen- bzw. Innenseite eingegossen bzw.
eingeprägt, siehe Beispiel der Radausführung 8,5Jx20 10 112 45666:
: Außenseite : Innenseite
Hersteller : -- : US Cars-Wheels GmbH
Handelsmarke : -- : VENSA
Radtyp : -- : VELA 8,5x20
Radausführung : -- : VELA 8,5x20 PCD112
Radgröße : -- : 8 1/2 J X 20 CH
Einpreßtiefe : -- : ET45
Herstellungsdatum : -- : Fertigungsmonat und -jahr
z.B. 06.12
Japan. Prüfwertzeichen : -- : JWL
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0239-12-WIRD-TG
Fahrzeugteil: Sonderrad 8 1/2 J X 20 CH Radtyp: VELA 8,5x20
Antragsteller: US Cars-Wheels GmbH Stand: 28.10.2012
__________________________________________________________________________________________________________________

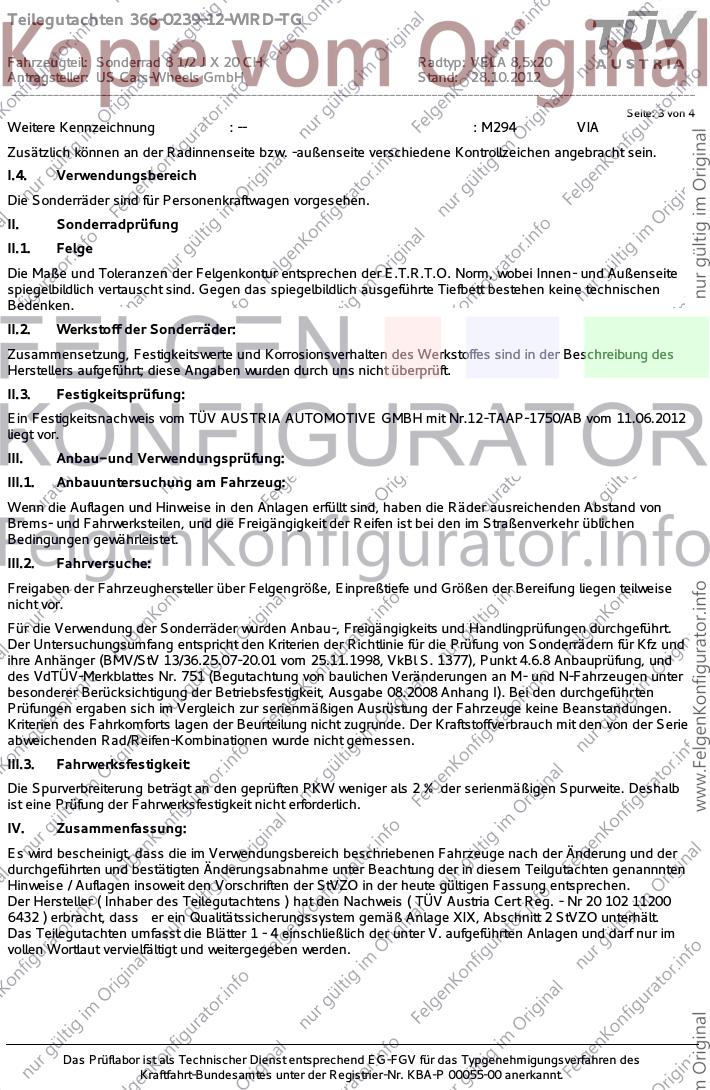

Seite: 3 von 4
Weitere Kennzeichnung : -- : M294 VIA
Zusätzlich können an der Radinnenseite bzw. -außenseite verschiedene Kontrollzeichen angebracht sein.
I.4. Verwendungsbereich
Die Sonderräder sind für Personenkraftwagen vorgesehen.
II. Sonderradprüfung
II.1. Felge
Die Maße und Toleranzen der Felgenkontur entsprechen der E.T.R.T.O. Norm, wobei Innen- und Außenseite
spiegelbildlich vertauscht sind. Gegen das spiegelbildlich ausgeführte Tiefbett bestehen keine technischen
Bedenken.
II.2. Werkstoff der Sonderräder:
Zusammensetzung, Festigkeitswerte und Korrosionsverhalten des Werkstoffes sind in der Beschreibung des
Herstellers aufgeführt; diese Angaben wurden durch uns nicht überprüft.
II.3. Festigkeitsprüfung:
Ein Festigkeitsnachweis vom TÜV AUSTRIA AUTOMOTIVE GMBH mit Nr.12-TAAP-1750/AB vom 11.06.2012
liegt vor.
III. Anbau- und Verwendungsprüfung:
III.1. Anbauuntersuchung am Fahrzeug:
Wenn die Auflagen und Hinweise in den Anlagen erfüllt sind, haben die Räder ausreichenden Abstand von
Brems- und Fahrwerksteilen, und die Freigängigkeit der Reifen ist bei den im Straßenverkehr üblichen
Bedingungen gewährleistet.
III.2. Fahrversuche:
Freigaben der Fahrzeughersteller über Felgengröße, Einpreßtiefe und Größen der Bereifung liegen teilweise
nicht vor.
Für die Verwendung der Sonderräder wurden Anbau-, Freigängigkeits und Handlingprüfungen durchgeführt.
Der Untersuchungsumfang entspricht den Kriterien der Richtlinie für die Prüfung von Sonderrädern für Kfz und
ihre Anhänger (BMV/StV 13/36.25.07-20.01 vom 25.11.1998, VkBl S. 1377), Punkt 4.6.8 Anbauprüfung, und
des VdTÜV-Merkblattes Nr. 751 (Begutachtung von baulichen Veränderungen an M- und N-Fahrzeugen unter
besonderer Berücksichtigung der Betriebsfestigkeit, Ausgabe 08.2008 Anhang I). Bei den durchgeführten
Prüfungen ergaben sich im Vergleich zur serienmäßigen Ausrüstung der Fahrzeuge keine Beanstandungen.
Kriterien des Fahrkomforts lagen der Beurteilung nicht zugrunde. Der Kraftstoffverbrauch mit den von der Serie
abweichenden Rad/Reifen-Kombinationen wurde nicht gemessen.
III.3. Fahrwerksfestigkeit:
Die Spurverbreiterung beträgt an den geprüften PKW weniger als 2 % der serienmäßigen Spurweite. Deshalb
ist eine Prüfung der Fahrwerksfestigkeit nicht erforderlich.
IV. Zusammenfassung:
Es wird bescheinigt, dass die im Verwendungsbereich beschriebenen Fahrzeuge nach der Änderung und der
durchgeführten und bestätigten Änderungsabnahme unter Beachtung der in diesem Teilgutachten genannnten
Hinweise / Auflagen insoweit den Vorschriften der StVZO in der heute gültigen Fassung entsprechen.
Der Hersteller ( Inhaber des Teilegutachtens ) hat den Nachweis ( TÜV Austria Cert Reg. - Nr 20 102 11200
6432 ) erbracht, dass er ein Qualitätssicherungssystem gemäß Anlage XIX, Abschnitt 2 StVZO unterhält.
Das Teilegutachten umfasst die Blätter 1 - 4 einschließlich der unter V. aufgeführten Anlagen und darf nur im
vollen Wortlaut vervielfältigt und weitergegeben werden.
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0239-12-WIRD-TG
Fahrzeugteil: Sonderrad 8 1/2 J X 20 CH Radtyp: VELA 8,5x20
Antragsteller: US Cars-Wheels GmbH Stand: 28.10.2012
__________________________________________________________________________________________________________________

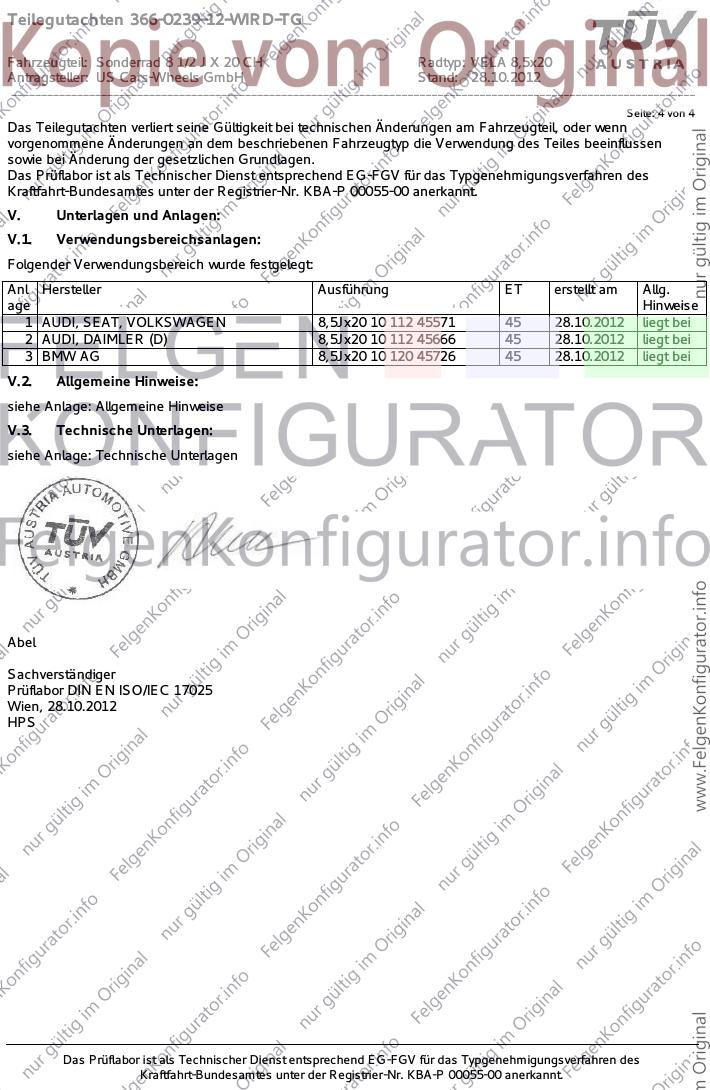

Seite: 4 von 4
Das Teilegutachten verliert seine Gültigkeit bei technischen Änderungen am Fahrzeugteil, oder wenn
vorgenommene Änderungen an dem beschriebenen Fahrzeugtyp die Verwendung des Teiles beeinflussen
sowie bei Änderung der gesetzlichen Grundlagen.
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
V. Unterlagen und Anlagen:
V.1. Verwendungsbereichsanlagen:
Folgender Verwendungsbereich wurde festgelegt:
Anl Hersteller Ausführung ET erstellt am Allg.
age Hinweise
1 AUDI, SEAT, VOLKSWAGEN 8,5Jx20 10 112 45571 45 28.10.2012 liegt bei
2 AUDI, DAIMLER (D) 8,5Jx20 10 112 45666 45 28.10.2012 liegt bei
3 BMW AG 8,5Jx20 10 120 45726 45 28.10.2012 liegt bei
V.2. Allgemeine Hinweise:
siehe Anlage: Allgemeine Hinweise
V.3. Technische Unterlagen:
siehe Anlage: Technische Unterlagen
Abel
Sachverständiger
Prüflabor DIN EN ISO/IEC 17025
Wien, 28.10.2012
HPS
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0239-12-WIRD-TG
ANLAGE: Technische Unterlagen Radtyp: VELA 8,5x20
Hersteller: US Cars-Wheels GmbH Stand: 28.10.2012
__________________________________________________________________________________________________________________
Seite: 1 von 1

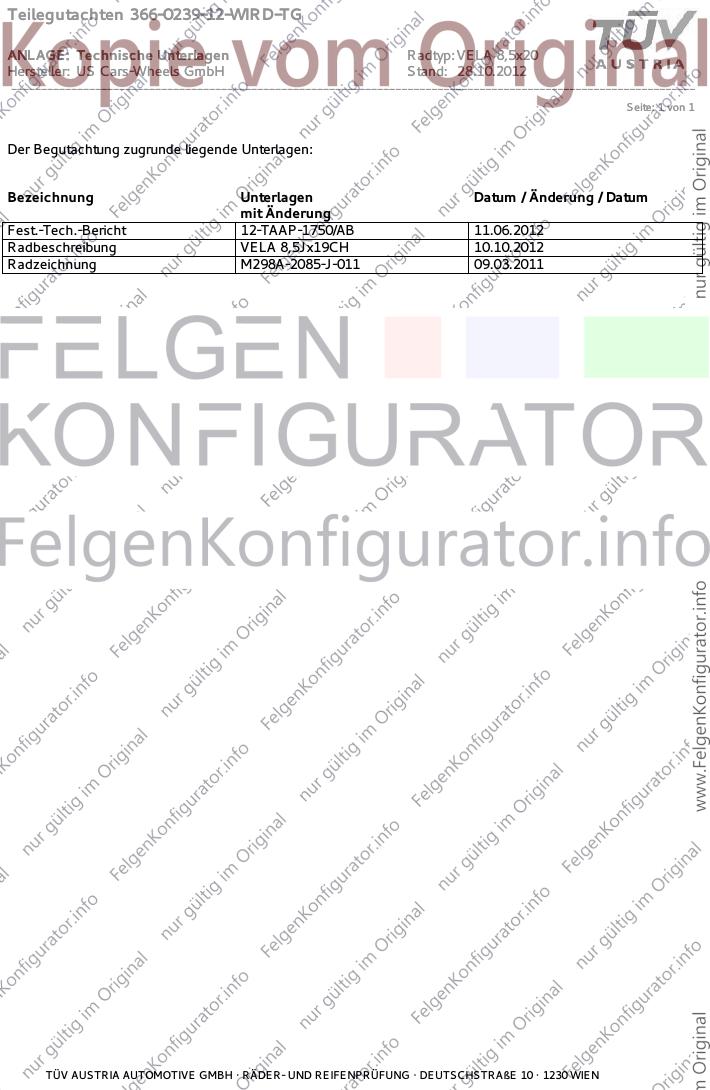

Der Begutachtung zugrunde liegende Unterlagen:
Bezeichnung Unterlagen Datum / Änderung / Datum
mit Änderung
Fest.-Tech.-Bericht 12-TAAP-1750/AB 11.06.2012
Radbeschreibung VELA 8,5Jx19CH 10.10.2012
Radzeichnung M298A-2085-J-011 09.03.2011
TÜV AUSTRIA AUTOMOTIVE GMBH RÄDER- UND REIFENPRÜFUNG DEUTSCHSTRAßE 10 1230 WIEN
Teilegutachten 366-0239-12-WIRD-TG
ANLAGE: Allgemeine Hinweise Radtyp: VELA 8,5x20
Hersteller: US Cars-Wheels GmbH Stand: 28.10.2012
__________________________________________________________________________________________________________________
Seite: 1 von 1

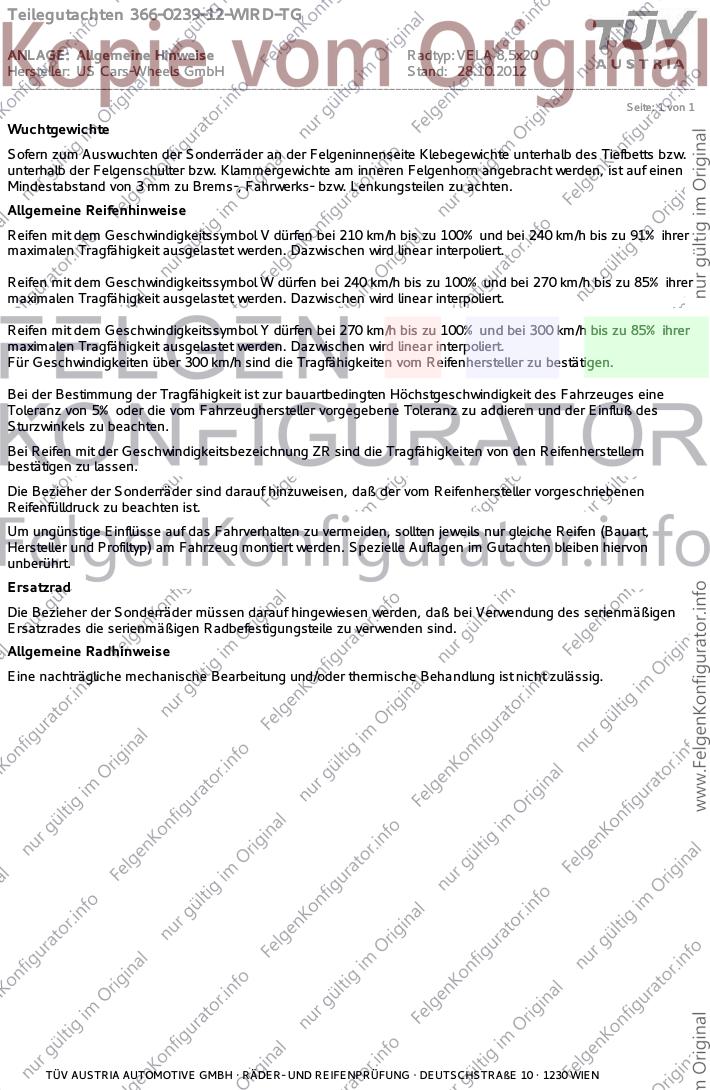

Wuchtgewichte
Sofern zum Auswuchten der Sonderräder an der Felgeninnenseite Klebegewichte unterhalb des Tiefbetts bzw.
unterhalb der Felgenschulter bzw. Klammergewichte am inneren Felgenhorn angebracht werden, ist auf einen
Mindestabstand von 3 mm zu Brems-, Fahrwerks- bzw. Lenkungsteilen zu achten.
Allgemeine Reifenhinweise
Reifen mit dem Geschwindigkeitssymbol V dürfen bei 210 km/h bis zu 100% und bei 240 km/h bis zu 91% ihrer
maximalen Tragfähigkeit ausgelastet werden. Dazwischen wird linear interpoliert.
Reifen mit dem Geschwindigkeitssymbol W dürfen bei 240 km/h bis zu 100% und bei 270 km/h bis zu 85% ihrer
maximalen Tragfähigkeit ausgelastet werden. Dazwischen wird linear interpoliert.
Reifen mit dem Geschwindigkeitssymbol Y dürfen bei 270 km/h bis zu 100% und bei 300 km/h bis zu 85% ihrer
maximalen Tragfähigkeit ausgelastet werden. Dazwischen wird linear interpoliert.
Für Geschwindigkeiten über 300 km/h sind die Tragfähigkeiten vom Reifenhersteller zu bestätigen.
Bei der Bestimmung der Tragfähigkeit ist zur bauartbedingten Höchstgeschwindigkeit des Fahrzeuges eine
Toleranz von 5% oder die vom Fahrzeughersteller vorgegebene Toleranz zu addieren und der Einfluß des
Sturzwinkels zu beachten.
Bei Reifen mit der Geschwindigkeitsbezeichnung ZR sind die Tragfähigkeiten von den Reifenherstellern
bestätigen zu lassen.
Die Bezieher der Sonderräder sind darauf hinzuweisen, daß der vom Reifenhersteller vorgeschriebenen
Reifenfülldruck zu beachten ist.
Um ungünstige Einflüsse auf das Fahrverhalten zu vermeiden, sollten jeweils nur gleiche Reifen (Bauart,
Hersteller und Profiltyp) am Fahrzeug montiert werden. Spezielle Auflagen im Gutachten bleiben hiervon
unberührt.
Ersatzrad
Die Bezieher der Sonderräder müssen darauf hingewiesen werden, daß bei Verwendung des serienmäßigen
Ersatzrades die serienmäßigen Radbefestigungsteile zu verwenden sind.
Allgemeine Radhinweise
Eine nachträgliche mechanische Bearbeitung und/oder thermische Behandlung ist nicht zulässig.
TÜV AUSTRIA AUTOMOTIVE GMBH RÄDER- UND REIFENPRÜFUNG DEUTSCHSTRAßE 10 1230 WIEN
Teilegutachten 366-0239-12-WIRD-TG
ANLAGE: Radabdeckung Radtyp: VELA 8,5x20
Hersteller: US Cars-Wheels GmbH Stand: 28.10.2012
__________________________________________________________________________________________________________________
Seite: 1 von 1

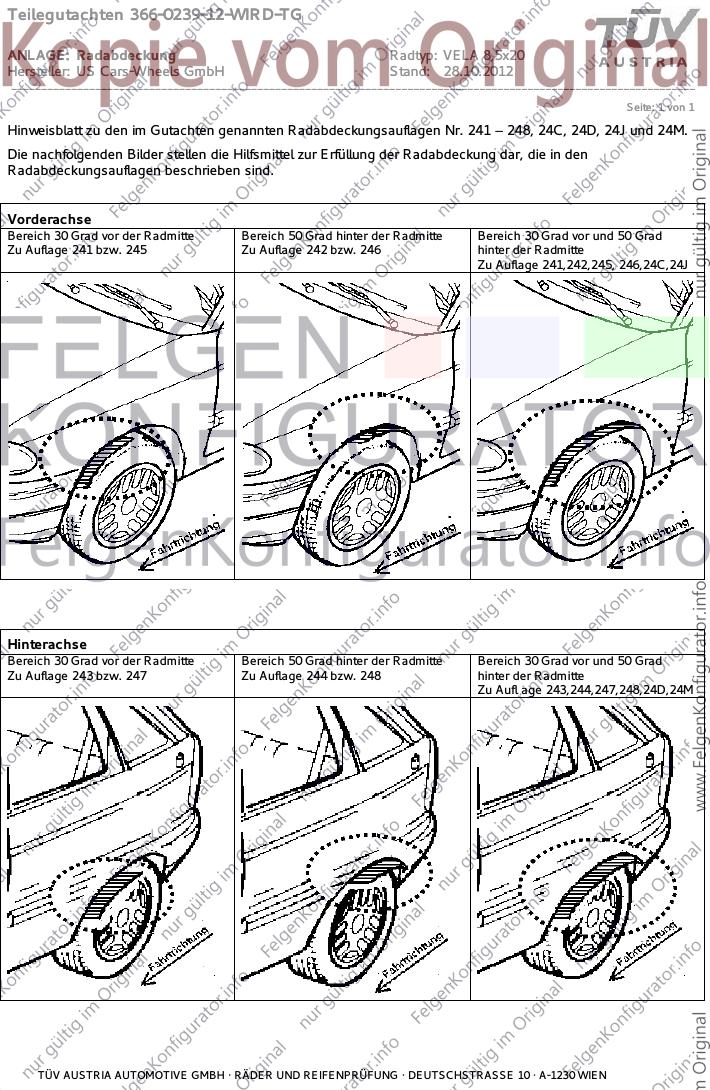

Hinweisblatt zu den im Gutachten genannten Radabdeckungsauflagen Nr. 241 – 248, 24C, 24D, 24J und 24M.
Die nachfolgenden Bilder stellen die Hilfsmittel zur Erfüllung der Radabdeckung dar, die in den
Radabdeckungsauflagen beschrieben sind.
Vorderachse
Bereich 30 Grad vor der Radmitte Bereich 50 Grad hinter der Radmitte Bereich 30 Grad vor und 50 Grad
Zu Auflage 241 bzw. 245 Zu Auflage 242 bzw. 246 hinter der Radmitte
Zu Auflage 241,242,245, 246,24C,24J
Hinterachse
Bereich 30 Grad vor der Radmitte Bereich 50 Grad hinter der Radmitte Bereich 30 Grad vor und 50 Grad
Zu Auflage 243 bzw. 247 Zu Auflage 244 bzw. 248 hinter der Radmitte
Zu Aufl age 243,244,247,248,24D,24M
TÜV AUSTRIA AUTOMOTIVE GMBH RÄDER UND REIFENPRÜFUNG DEUTSCHSTRASSE 10 A-1230 WIEN
TÜV AUSTRIA
AUTOMOTIVE GMBH
RÄDER- UND
REIFENPRÜFUNG

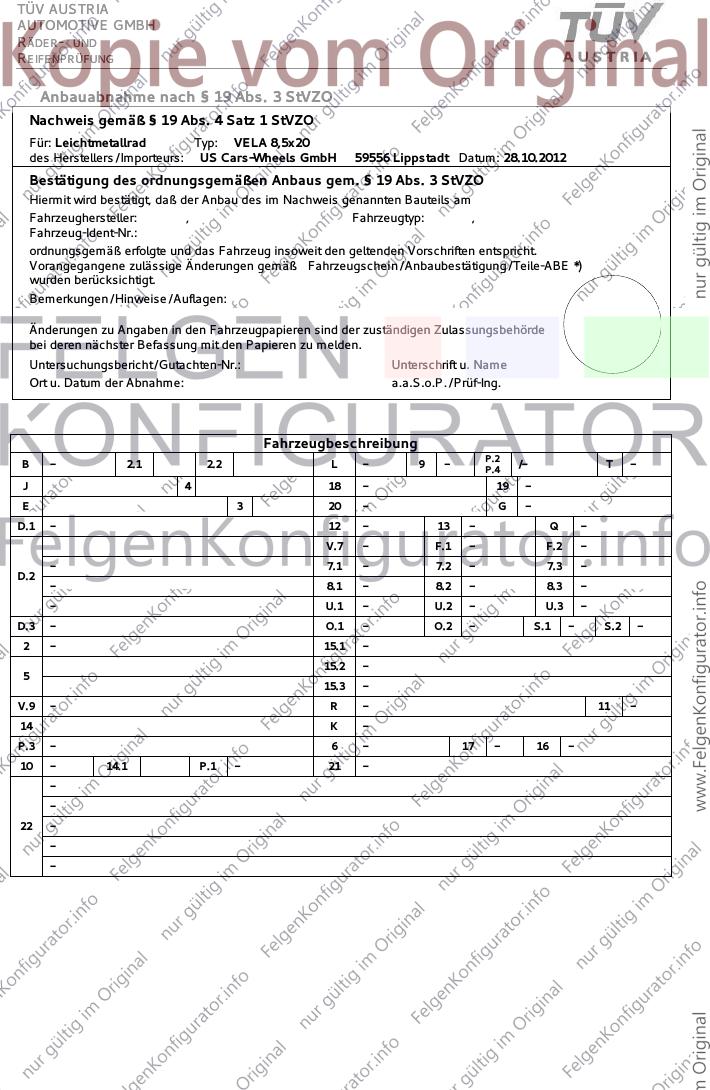

Anbauabnahme nach § 19 Abs. 3 StVZO
Nachweis gemäß § 19 Abs. 4 Satz 1 StVZO
Für: Leichtmetallrad Typ: VELA 8,5x20
des Herstellers / Importeurs: US Cars-Wheels GmbH 59556 Lippstadt Datum: 28.10.2012
Bestätigung des ordnungsgemäßen Anbaus gem. § 19 Abs. 3 StVZO
Hiermit wird bestätigt, daß der Anbau des im Nachweis genannten Bauteils am
Fahrzeughersteller: , Fahrzeugtyp: ,
Fahrzeug-Ident-Nr.:
ordnungsgemäß erfolgte und das Fahrzeug insoweit den geltenden Vorschriften entspricht.
Vorangegangene zulässige Änderungen gemäß Fahrzeugschein / Anbaubestätigung / Teile-ABE *)
wurden berücksichtigt.
Bemerkungen / Hinweise / Auflagen:
Änderungen zu Angaben in den Fahrzeugpapieren sind der zuständigen Zulassungsbehörde
bei deren nächster Befassung mit den Papieren zu melden.
Untersuchungsbericht / Gutachten-Nr.: Unterschrift u. Name
Ort u. Datum der Abnahme: a.a.S.o.P. / Prüf-Ing.
Fahrzeugbeschreibung
P.2
B - 2.1 2.2 L - 9 - P.4
/- T -
J 4 18 - 19 -
E 3 20 - G -
D.1 - 12 - 13 - Q -
V.7 - F.1 - F.2 -
- 7.1 - 7.2 - 7.3 -
D.2
- 8.1 - 8.2 - 8.3 -
- U.1 - U.2 - U.3 -
D.3 - O.1 - O.2 - S.1 - S.2 -
2 - 15.1 -
15.2 -
5
15.3 -
V.9 - R - 11 -
14 K -
P.3 - 6 - 17 - 16 -
10 - 14.1 P.1 - 21 -
-
-
22 -
-
-
Zusatzinformation
Radtyp :VELA 8,5x20
Hersteller :US Cars-Wheels GmbH
Stand :28.10.2012
__________________________________________________________________________________________________________________
Seite: 1 von 1

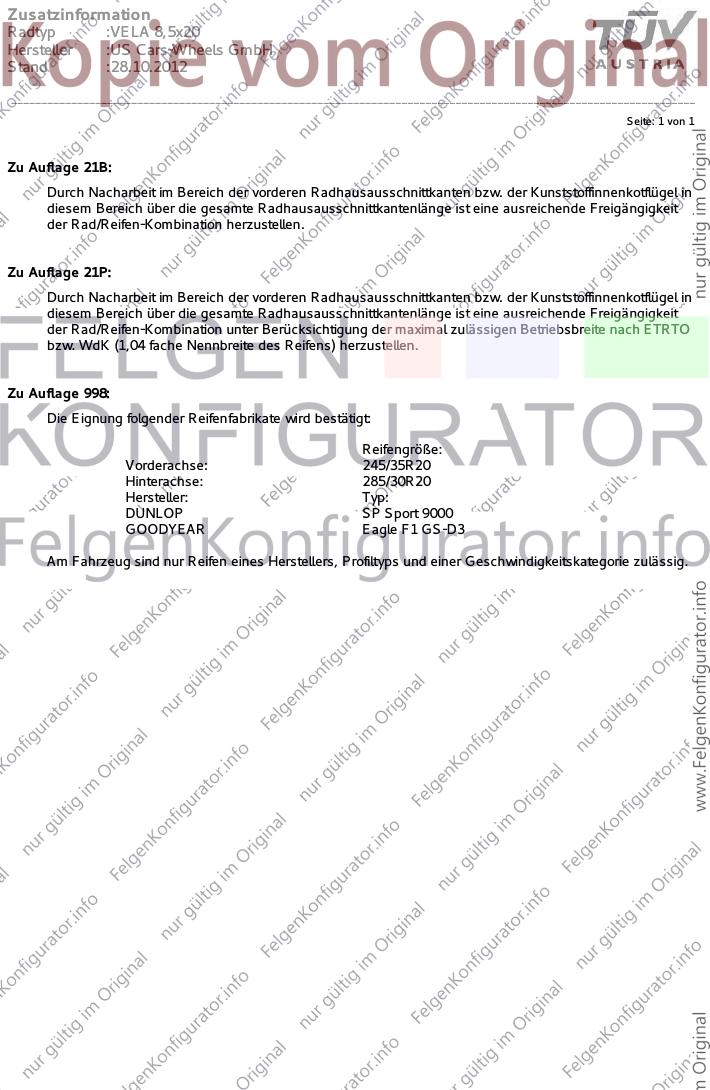

Zu Auflage 21B:
Durch Nacharbeit im Bereich der vorderen Radhausausschnittkanten bzw. der Kunststoffinnenkotflügel in
diesem Bereich über die gesamte Radhausausschnittkantenlänge ist eine ausreichende Freigängigkeit
der Rad/Reifen-Kombination herzustellen.
Zu Auflage 21P:
Durch Nacharbeit im Bereich der vorderen Radhausausschnittkanten bzw. der Kunststoffinnenkotflügel in
diesem Bereich über die gesamte Radhausausschnittkantenlänge ist eine ausreichende Freigängigkeit
der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen.
Zu Auflage 998:
Die Eignung folgender Reifenfabrikate wird bestätigt:
Reifengröße:
Vorderachse: 245/35R20
Hinterachse: 285/30R20
Hersteller: Typ:
DUNLOP SP Sport 9000
GOODYEAR Eagle F1 GS-D3
Am Fahrzeug sind nur Reifen eines Herstellers, Profiltyps und einer Geschwindigkeitskategorie zulässig.
TÜV AUSTRIA
AUTOMOTIVE GMBH
Geschäftsstelle:
Deutschstraße 10
1230 Wien
Telefon:
+43 (0)1 610 91-0
US Cars-Wheels GmbH Fax:
Tilsitner Strasse 43 +43 (0)1 610 91-6555
pzw@tuv.at
59556 Lippstadt
Ansprechpartner:
Dipl.-Ing. Christian ABEL
Telefon:
+43 (0)1 610 91-6470
ab@tuv.at
®
TÜV
Ihr Zeichen: Ihre Nachricht vom: Unser Zeichen: Datum:
-- -- AB 29.10.2012
Betrifft:
Erstellung eines Teilegutachten 366-0239-12-WIRD-TG über LM-Sonderrad
VELA 8,5x20
Sehr geehrte Damen und Herren,
Prüfstelle,
Inspektionsstelle,
als Anlage senden wir Ihnen unser obengenanntes Gutachten. Technischer Dienst (KBA)
Geschäftsführung:
Dipl.-Ing. Walter BUSSEK
Wir danken für Ihren Auftrag. Mag. Christoph
WENNINGER
Sitz:
Krugerstraße 16
1015 Wien/Österreich
Mit freundlichen Grüßen weitere
Geschäftsstellen:
Bludenz, Lauterach, Linz,
Wien 23 und Filderstadt
(D)
Firmenbuchgericht/
-nummer:
Wien / FN 288473 a
Bankverbindungen:
UC BA 52949001084
IBAN
Abel AT121200052949001084
BIC BKAUATWW
RZB 001-04.093.266
IBAN
Anlage: 1 Teilegutachten AT593100000104093266
BIC RZBAATWW
1 Nachweis
UID ATU 63237036
DVR 3002479
Seite 1 von 1
Teilegutachten 366-0239-12-WIRD-TG
ANLAGE: 2 Radtyp: VELA 8,5x20
Hersteller: US Cars-Wheels GmbH Stand: 28.10.2012
__________________________________________________________________________________________________________________

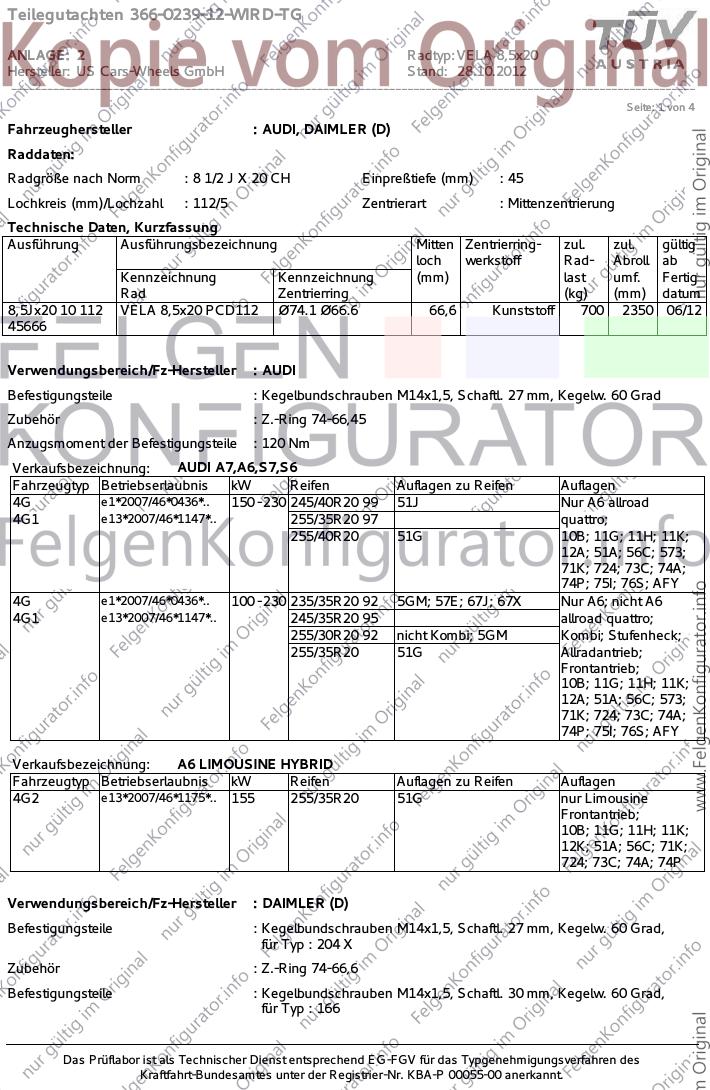

Seite: 1 von 4
Fahrzeughersteller : AUDI, DAIMLER (D)
Raddaten:
Radgröße nach Norm : 8 1/2 J X 20 CH Einpreßtiefe (mm) : 45
Lochkreis (mm)/Lochzahl : 112/5 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mitten Zentrierring- zul. zul. gültig
loch werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) last umf. Fertig
Rad Zentrierring (kg) (mm) datum
8,5Jx20 10 112 VELA 8,5x20 PCD112 Ø74.1 Ø66.6 66,6 Kunststoff 700 2350 06/12
45666
Verwendungsbereich/Fz-Hersteller : AUDI
Befestigungsteile : Kegelbundschrauben M14x1,5, Schaftl. 27 mm, Kegelw. 60 Grad
Zubehör : Z.-Ring 74-66,45
Anzugsmoment der Befestigungsteile : 120 Nm
Verkaufsbezeichnung: AUDI A7,A6,S7,S6
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
4G e1*2007/46*0436*.. 150 - 230 245/40R20 99 51J Nur A6 allroad
4G1 e13*2007/46*1147*.. 255/35R20 97 quattro;
255/40R20 51G 10B; 11G; 11H; 11K;
12A; 51A; 56C; 573;
71K; 724; 73C; 74A;
74P; 75I; 76S; AFY
4G e1*2007/46*0436*.. 100 - 230 235/35R20 92 5GM; 57E; 67J; 67X Nur A6; nicht A6
4G1 e13*2007/46*1147*.. 245/35R20 95 allroad quattro;
255/30R20 92 nicht Kombi; 5GM Kombi; Stufenheck;
255/35R20 51G Allradantrieb;
Frontantrieb;
10B; 11G; 11H; 11K;
12A; 51A; 56C; 573;
71K; 724; 73C; 74A;
74P; 75I; 76S; AFY
Verkaufsbezeichnung: A6 LIMOUSINE HYBRID
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
4G2 e13*2007/46*1175*.. 155 255/35R20 51G nur Limousine
Frontantrieb;
10B; 11G; 11H; 11K;
12K; 51A; 56C; 71K;
724; 73C; 74A; 74P
Verwendungsbereich/Fz-Hersteller : DAIMLER (D)
Befestigungsteile : Kegelbundschrauben M14x1,5, Schaftl. 27 mm, Kegelw. 60 Grad,
für Typ : 204 X
Zubehör : Z.-Ring 74-66,6
Befestigungsteile : Kegelbundschrauben M14x1,5, Schaftl. 30 mm, Kegelw. 60 Grad,
für Typ : 166
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0239-12-WIRD-TG
ANLAGE: 2 Radtyp: VELA 8,5x20
Hersteller: US Cars-Wheels GmbH Stand: 28.10.2012
__________________________________________________________________________________________________________________

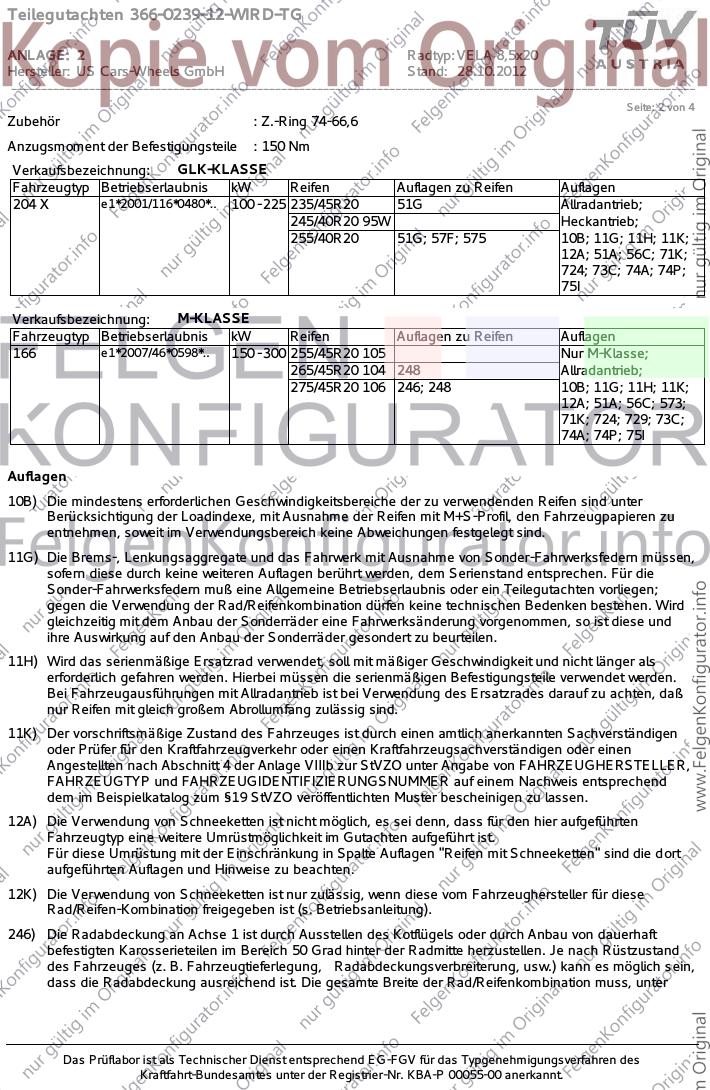

Seite: 2 von 4
Zubehör : Z.-Ring 74-66,6
Anzugsmoment der Befestigungsteile : 150 Nm
Verkaufsbezeichnung: GLK-KLASSE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
204 X e1*2001/116*0480*.. 100 - 225 235/45R20 51G Allradantrieb;
245/40R20 95W Heckantrieb;
255/40R20 51G; 57F; 575 10B; 11G; 11H; 11K;
12A; 51A; 56C; 71K;
724; 73C; 74A; 74P;
75I
Verkaufsbezeichnung: M-KLASSE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
166 e1*2007/46*0598*.. 150 - 300 255/45R20 105 Nur M-Klasse;
265/45R20 104 248 Allradantrieb;
275/45R20 106 246; 248 10B; 11G; 11H; 11K;
12A; 51A; 56C; 573;
71K; 724; 729; 73C;
74A; 74P; 75I
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind unter
Berücksichtigung der Loadindexe, mit Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu
entnehmen, soweit im Verwendungsbereich keine Abweichungen festgelegt sind.
11G) Die Brems-, Lenkungsaggregate und das Fahrwerk mit Ausnahme von Sonder-Fahrwerksfedern müssen,
sofern diese durch keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Für die
Sonder-Fahrwerksfedern muß eine Allgemeine Betriebserlaubnis oder ein Teilegutachten vorliegen;
gegen die Verwendung der Rad/Reifenkombination dürfen keine technischen Bedenken bestehen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
11K) Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen oder einen
Angestellten nach Abschnitt 4 der Anlage VIIIb zur StVZO unter Angabe von FAHRZEUGHERSTELLER,
FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem Nachweis entsprechend
dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
12A) Die Verwendung von Schneeketten ist nicht möglich, es sei denn, dass für den hier aufgeführten
Fahrzeugtyp eine weitere Umrüstmöglichkeit im Gutachten aufgeführt ist.
Für diese Umrüstung mit der Einschränkung in Spalte Auflagen "Reifen mit Schneeketten" sind die dort
aufgeführten Auflagen und Hinweise zu beachten.
12K) Die Verwendung von Schneeketten ist nur zulässig, wenn diese vom Fahrzeughersteller für diese
Rad/Reifen-Kombination freigegeben ist (s. Betriebsanleitung).
246) Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen. Je nach Rüstzustand
des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.) kann es möglich sein,
dass die Radabdeckung ausreichend ist. Die gesamte Breite der Rad/Reifenkombination muss, unter
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0239-12-WIRD-TG
ANLAGE: 2 Radtyp: VELA 8,5x20
Hersteller: US Cars-Wheels GmbH Stand: 28.10.2012
__________________________________________________________________________________________________________________

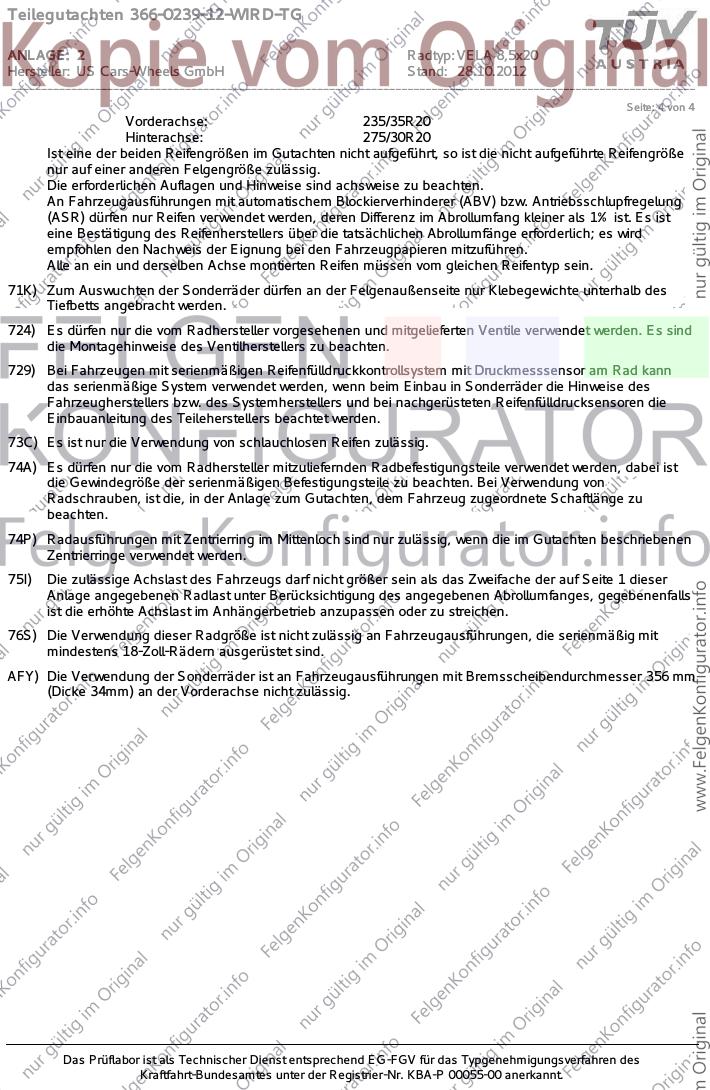

Seite: 3 von 4
Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens),
im oben genannten Bereich abgedeckt sein.
248) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen.
Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
51G) Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn dieser Reifen in den
Fahrzeugpapieren bereits serienmäßig eingetragen oder vom Fahrzeughersteller, s. Auszug aus der
EG-Genehmigung des Fahrzeuges (EG-Übereinstimmungsbescheinigung), freigegeben ist. Der
Loadindex, das Geschwindigkeitssymbol, die M+S-Kennzeichnung, die Reifenfabrikate der
Fahrzeugpapiere, die Hinweise und die Empfehlungen des Fahrzeugherstellers sind bei Verwendung
dieser Reifengröße zu beachten.
51J) Die Verwendung dieser Reifengröße ist nur zulässig, wenn die Reifennennbreite, der in den
Fahrzeugpapieren serienmäßig eingetragenen Mindestreifengröße, nicht unterschritten wird.
56C) Die Bezieher der Sonderräder sind darauf hinzuweisen, daß die Montage der Reifen wegen der
Felgenbettform nur von der Radinnenseite erfolgen darf.
573) Die Verwendung unterschiedlicher Reifengrößen an Vorder- und Hinterachse ist an Fahrzeugen mit
Allradantrieb nur zulässig, wenn deren Abrollumfänge gleich sind.
Es ist eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich, es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
575) Es sind die serienmäßigen Reifen-Kombinationen zulässig.
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig. Die Hinweise und Empfehlungen des Fahrzeugherstellers
sind bei Verwendung dieser Reifengröße zu beachten.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
57E) Die Verwendung dieser Reifengröße ist auf dieser Radgröße nur an der Vorderachse zulässig.
57F) Die Verwendung dieser Reifengröße ist auf dieser Radgröße nur an der Hinterachse zulässig.
5GM) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1260kg.
67J) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 235/35R20
Hinterachse: 265/30R20
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
An Fahrzeugausführungen mit automatischem Blockierverhinderer (ABV) bzw. Antriebsschlupfregelung
(ASR) dürfen nur Reifen verwendet werden, deren Differenz im Abrollumfang kleiner als 1% ist. Es ist
eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich; es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
67X) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0239-12-WIRD-TG
ANLAGE: 2 Radtyp: VELA 8,5x20
Hersteller: US Cars-Wheels GmbH Stand: 28.10.2012
__________________________________________________________________________________________________________________
Seite: 4 von 4
Vorderachse: 235/35R20
Hinterachse: 275/30R20
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
An Fahrzeugausführungen mit automatischem Blockierverhinderer (ABV) bzw. Antriebsschlupfregelung
(ASR) dürfen nur Reifen verwendet werden, deren Differenz im Abrollumfang kleiner als 1% ist. Es ist
eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich; es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
71K) Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb des
Tiefbetts angebracht werden.
724) Es dürfen nur die vom Radhersteller vorgesehenen und mitgelieferten Ventile verwendet werden. Es sind
die Montagehinweise des Ventilherstellers zu beachten.
729) Bei Fahrzeugen mit serienmäßigen Reifenfülldruckkontrollsystem mit Druckmesssensor am Rad kann
das serienmäßige System verwendet werden, wenn beim Einbau in Sonderräder die Hinweise des
Fahrzeugherstellers bzw. des Systemherstellers und bei nachgerüsteten Reifenfülldrucksensoren die
Einbauanleitung des Teileherstellers beachtet werden.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
74A) Es dürfen nur die vom Radhersteller mitzuliefernden Radbefestigungsteile verwendet werden, dabei ist
die Gewindegröße der serienmäßigen Befestigungsteile zu beachten. Bei Verwendung von
Radschrauben, ist die, in der Anlage zum Gutachten, dem Fahrzeug zugeordnete Schaftlänge zu
beachten.
74P) Radausführungen mit Zentrierring im Mittenloch sind nur zulässig, wenn die im Gutachten beschriebenen
Zentrierringe verwendet werden.
75I) Die zulässige Achslast des Fahrzeugs darf nicht größer sein als das Zweifache der auf Seite 1 dieser
Anlage angegebenen Radlast unter Berücksichtigung des angegebenen Abrollumfanges, gegebenenfalls
ist die erhöhte Achslast im Anhängerbetrieb anzupassen oder zu streichen.
76S) Die Verwendung dieser Radgröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig mit
mindestens 18-Zoll-Rädern ausgerüstet sind.
AFY) Die Verwendung der Sonderräder ist an Fahrzeugausführungen mit Bremsscheibendurchmesser 356 mm
(Dicke 34mm) an der Vorderachse nicht zulässig.
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
