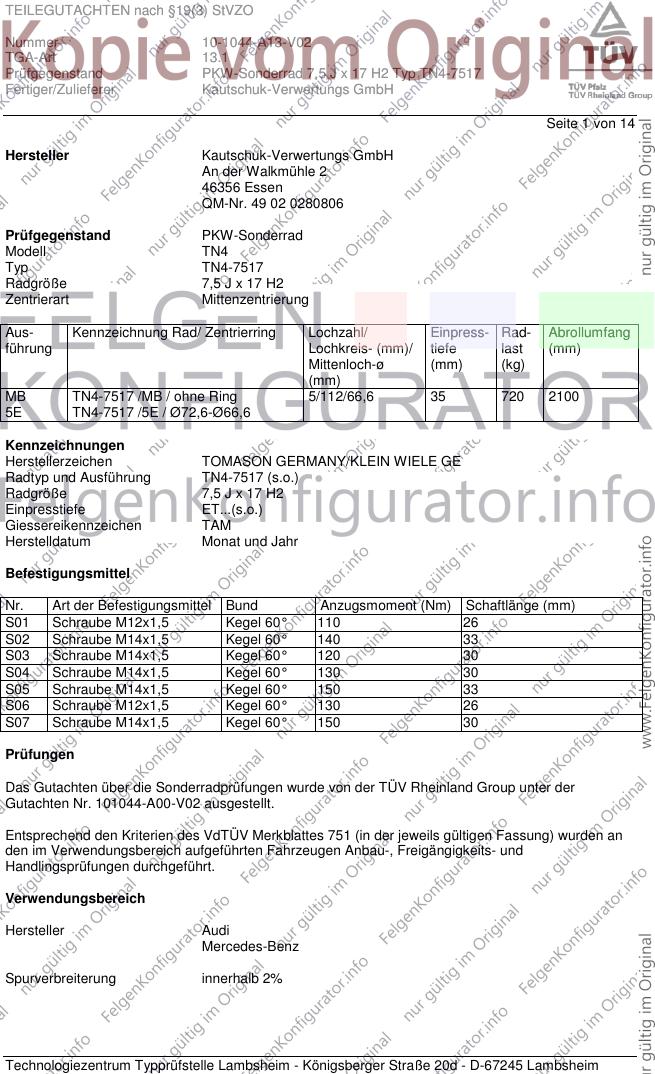

TEILEGUTACHTEN nach §19(3) StVZO
Nummer 10-1044-A13-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 7,5 J x 17 H2 Typ TN4-7517
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH
Seite 1 von 14
Hersteller Kautschuk-Verwertungs GmbH
An der Walkmühle 2
46356 Essen
QM-Nr. 49 02 0280806
Prüfgegenstand PKW-Sonderrad
Modell TN4
Typ TN4-7517
Radgröße 7,5 J x 17 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
MB TN4-7517 /MB / ohne Ring 5/112/66,6 35 720 2100
5E TN4-7517 /5E / Ø72,6-Ø66,6
Kennzeichnungen
Herstellerzeichen TOMASON GERMANY/KLEIN WIELE GE
Radtyp und Ausführung TN4-7517 (s.o.)
Radgröße 7,5 J x 17 H2
Einpresstiefe ET...(s.o.)
Giessereikennzeichen TAM
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M12x1,5 Kegel 60° 110 26
S02 Schraube M14x1,5 Kegel 60° 140 33
S03 Schraube M14x1,5 Kegel 60° 120 30
S04 Schraube M14x1,5 Kegel 60° 130 30
S05 Schraube M14x1,5 Kegel 60° 150 33
S06 Schraube M12x1,5 Kegel 60° 130 26
S07 Schraube M14x1,5 Kegel 60° 150 30
Prüfungen
Das Gutachten über die Sonderradprüfungen wurde von der TÜV Rheinland Group unter der
Gutachten Nr. 101044-A00-V02 ausgestellt.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Mercedes-Benz
Spurverbreiterung innerhalb 2%

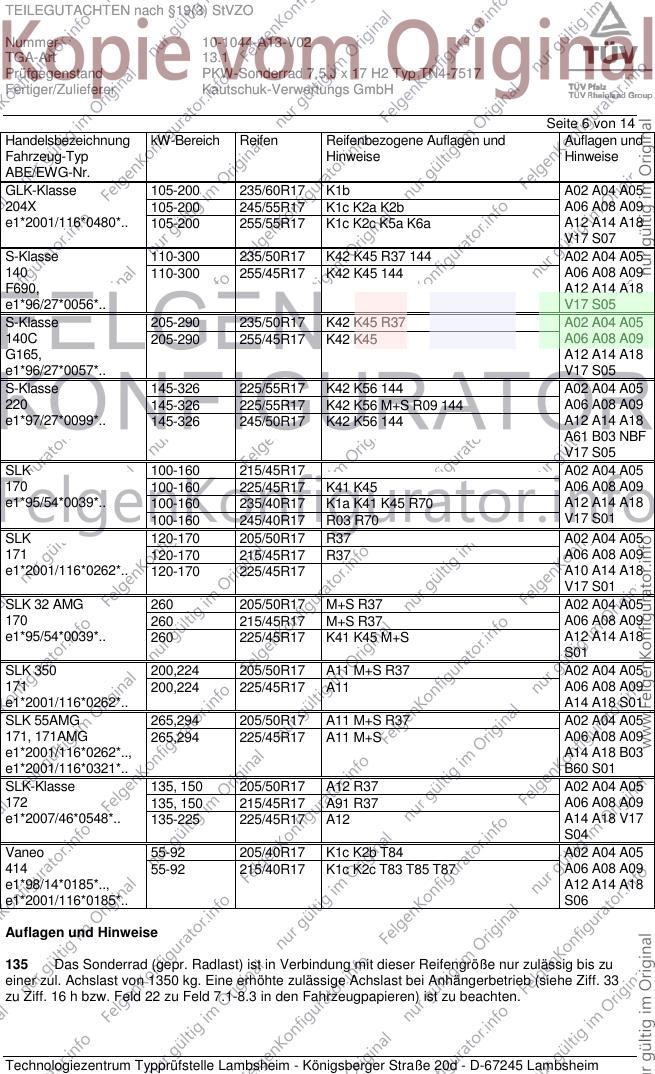

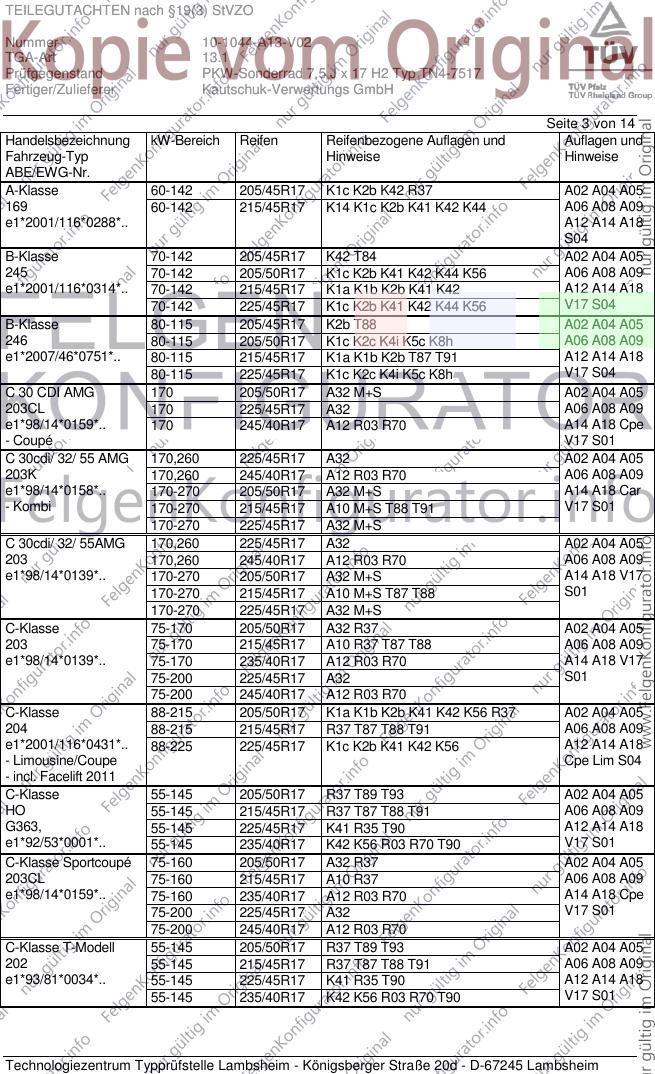

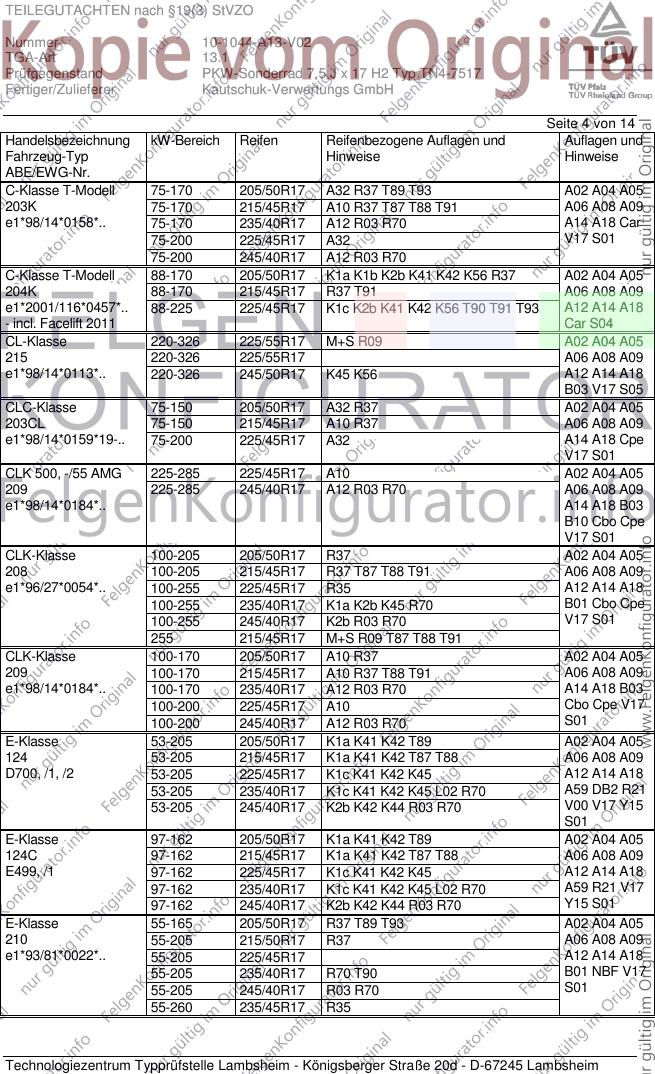

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 10-1044-A13-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 7,5 J x 17 H2 Typ TN4-7517
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH
Seite 2 von 14

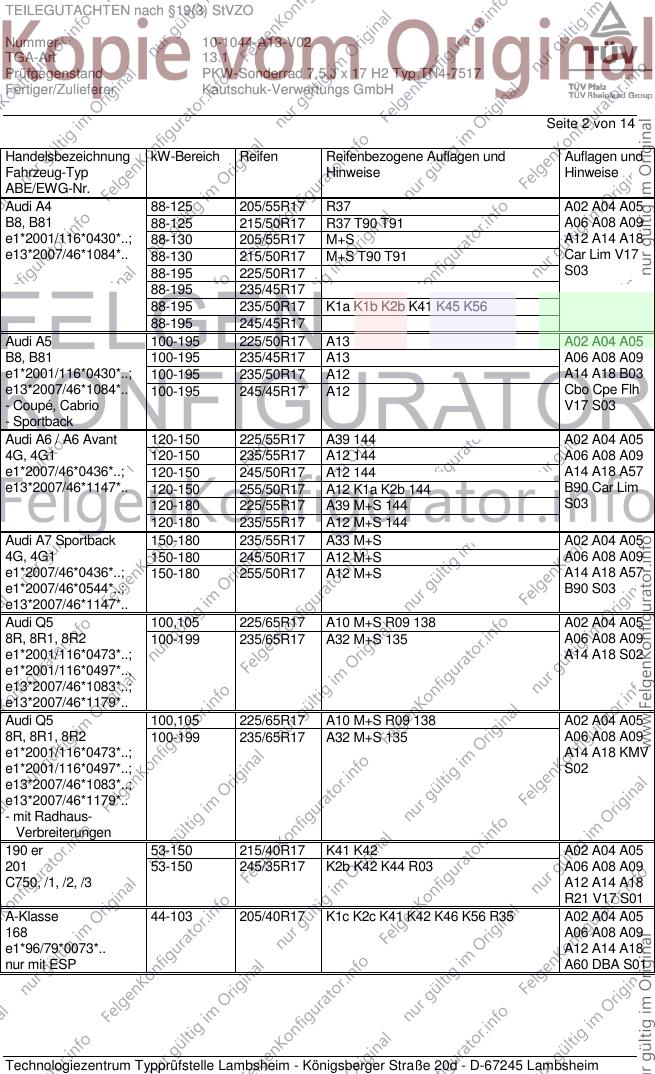

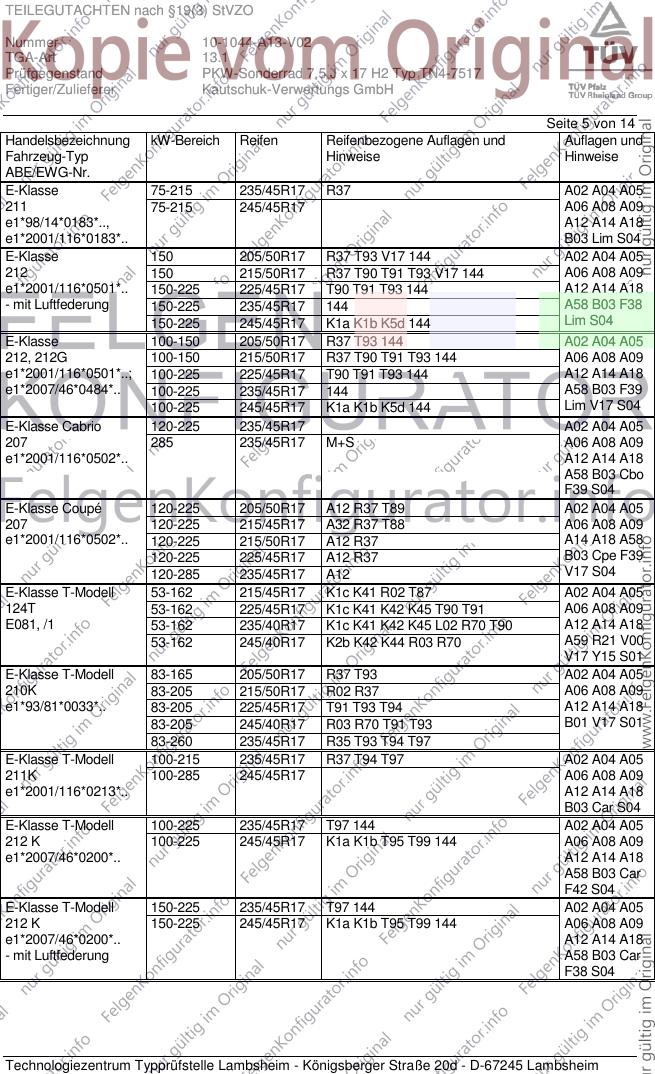

Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A4 88-125 205/55R17 R37 A02 A04 A05
B8, B81 88-125 215/50R17 R37 T90 T91 A06 A08 A09
e1*2001/116*0430*..; 88-130 205/55R17 M+S A12 A14 A18
e13*2007/46*1084*.. 88-130 215/50R17 M+S T90 T91 Car Lim V17
88-195 225/50R17 S03
88-195 235/45R17
88-195 235/50R17 K1a K1b K2b K41 K45 K56
88-195 245/45R17
Audi A5 100-195 225/50R17 A13 A02 A04 A05
B8, B81 100-195 235/45R17 A13 A06 A08 A09
e1*2001/116*0430*..; 100-195 235/50R17 A12 A14 A18 B03
e13*2007/46*1084*.. 100-195 245/45R17 A12 Cbo Cpe Flh
- Coupé, Cabrio V17 S03
- Sportback
Audi A6 / A6 Avant 120-150 225/55R17 A39 144 A02 A04 A05
4G, 4G1 120-150 235/55R17 A12 144 A06 A08 A09
e1*2007/46*0436*..; 120-150 245/50R17 A12 144 A14 A18 A57
e13*2007/46*1147*.. 120-150 255/50R17 A12 K1a K2b 144 B90 Car Lim
120-180 225/55R17 A39 M+S 144 S03
120-180 235/55R17 A12 M+S 144
Audi A7 Sportback 150-180 235/55R17 A33 M+S A02 A04 A05
4G, 4G1 150-180 245/50R17 A12 M+S A06 A08 A09
e1*2007/46*0436*..; 150-180 255/50R17 A12 M+S A14 A18 A57
e1*2007/46*0544*..; B90 S03
e13*2007/46*1147*..
Audi Q5 100,105 225/65R17 A10 M+S R09 138 A02 A04 A05
8R, 8R1, 8R2 100-199 235/65R17 A32 M+S 135 A06 A08 A09
e1*2001/116*0473*..; A14 A18 S02
e1*2001/116*0497*..,
e13*2007/46*1083*..;
e13*2007/46*1179*..
Audi Q5 100,105 225/65R17 A10 M+S R09 138 A02 A04 A05
8R, 8R1, 8R2 100-199 235/65R17 A32 M+S 135 A06 A08 A09
e1*2001/116*0473*..; A14 A18 KMV
e1*2001/116*0497*..; S02
e13*2007/46*1083*..;
e13*2007/46*1179*..
- mit Radhaus-
Verbreiterungen
190 er 53-150 215/40R17 K41 K42 A02 A04 A05
201 53-150 245/35R17 K2b K42 K44 R03 A06 A08 A09
C750, /1, /2, /3 A12 A14 A18
R21 V17 S01
A-Klasse 44-103 205/40R17 K1c K2c K41 K42 K46 K56 R35 A02 A04 A05
168 A06 A08 A09
e1*96/79*0073*.. A12 A14 A18
nur mit ESP A60 DBA S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 10-1044-A13-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 7,5 J x 17 H2 Typ TN4-7517
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH
Seite 3 von 14
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
A-Klasse 60-142 205/45R17 K1c K2b K42 R37 A02 A04 A05
169 60-142 215/45R17 K14 K1c K2b K41 K42 K44 A06 A08 A09
e1*2001/116*0288*.. A12 A14 A18
S04
B-Klasse 70-142 205/45R17 K42 T84 A02 A04 A05
245 70-142 205/50R17 K1c K2b K41 K42 K44 K56 A06 A08 A09
e1*2001/116*0314*.. 70-142 215/45R17 K1a K1b K2b K41 K42 A12 A14 A18
70-142 225/45R17 K1c K2b K41 K42 K44 K56 V17 S04
B-Klasse 80-115 205/45R17 K2b T88 A02 A04 A05
246 80-115 205/50R17 K1c K2c K4i K5c K8h A06 A08 A09
e1*2007/46*0751*.. 80-115 215/45R17 K1a K1b K2b T87 T91 A12 A14 A18
80-115 225/45R17 K1c K2c K4i K5c K8h V17 S04
C 30 CDI AMG 170 205/50R17 A32 M+S A02 A04 A05
203CL 170 225/45R17 A32 A06 A08 A09
e1*98/14*0159*.. 170 245/40R17 A12 R03 R70 A14 A18 Cpe
- Coupé V17 S01
C 30cdi/ 32/ 55 AMG 170,260 225/45R17 A32 A02 A04 A05
203K 170,260 245/40R17 A12 R03 R70 A06 A08 A09
e1*98/14*0158*.. 170-270 205/50R17 A32 M+S A14 A18 Car
- Kombi 170-270 215/45R17 A10 M+S T88 T91 V17 S01
170-270 225/45R17 A32 M+S
C 30cdi/ 32/ 55AMG 170,260 225/45R17 A32 A02 A04 A05
203 170,260 245/40R17 A12 R03 R70 A06 A08 A09
e1*98/14*0139*.. 170-270 205/50R17 A32 M+S A14 A18 V17
170-270 215/45R17 A10 M+S T87 T88 S01
170-270 225/45R17 A32 M+S
C-Klasse 75-170 205/50R17 A32 R37 A02 A04 A05
203 75-170 215/45R17 A10 R37 T87 T88 A06 A08 A09
e1*98/14*0139*.. 75-170 235/40R17 A12 R03 R70 A14 A18 V17
75-200 225/45R17 A32 S01
75-200 245/40R17 A12 R03 R70
C-Klasse 88-215 205/50R17 K1a K1b K2b K41 K42 K56 R37 A02 A04 A05
204 88-215 215/45R17 R37 T87 T88 T91 A06 A08 A09
e1*2001/116*0431*.. 88-225 225/45R17 K1c K2b K41 K42 K56 A12 A14 A18
- Limousine/Coupe Cpe Lim S04
- incl. Facelift 2011
C-Klasse 55-145 205/50R17 R37 T89 T93 A02 A04 A05
HO 55-145 215/45R17 R37 T87 T88 T91 A06 A08 A09
G363, 55-145 225/45R17 K41 R35 T90 A12 A14 A18
e1*92/53*0001*.. 55-145 235/40R17 K42 K56 R03 R70 T90 V17 S01
C-Klasse Sportcoupé 75-160 205/50R17 A32 R37 A02 A04 A05
203CL 75-160 215/45R17 A10 R37 A06 A08 A09
e1*98/14*0159*.. 75-160 235/40R17 A12 R03 R70 A14 A18 Cpe
75-200 225/45R17 A32 V17 S01
75-200 245/40R17 A12 R03 R70
C-Klasse T-Modell 55-145 205/50R17 R37 T89 T93 A02 A04 A05
202 55-145 215/45R17 R37 T87 T88 T91 A06 A08 A09
e1*93/81*0034*.. 55-145 225/45R17 K41 R35 T90 A12 A14 A18
55-145 235/40R17 K42 K56 R03 R70 T90 V17 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 10-1044-A13-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 7,5 J x 17 H2 Typ TN4-7517
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH
Seite 4 von 14
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
C-Klasse T-Modell 75-170 205/50R17 A32 R37 T89 T93 A02 A04 A05
203K 75-170 215/45R17 A10 R37 T87 T88 T91 A06 A08 A09
e1*98/14*0158*.. 75-170 235/40R17 A12 R03 R70 A14 A18 Car
75-200 225/45R17 A32 V17 S01
75-200 245/40R17 A12 R03 R70
C-Klasse T-Modell 88-170 205/50R17 K1a K1b K2b K41 K42 K56 R37 A02 A04 A05
204K 88-170 215/45R17 R37 T91 A06 A08 A09
e1*2001/116*0457*.. 88-225 225/45R17 K1c K2b K41 K42 K56 T90 T91 T93 A12 A14 A18
- incl. Facelift 2011 Car S04
CL-Klasse 220-326 225/55R17 M+S R09 A02 A04 A05
215 220-326 225/55R17 A06 A08 A09
e1*98/14*0113*.. 220-326 245/50R17 K45 K56 A12 A14 A18
B03 V17 S05
CLC-Klasse 75-150 205/50R17 A32 R37 A02 A04 A05
203CL 75-150 215/45R17 A10 R37 A06 A08 A09
e1*98/14*0159*19-.. 75-200 225/45R17 A32 A14 A18 Cpe
V17 S01
CLK 500, -/55 AMG 225-285 225/45R17 A10 A02 A04 A05
209 225-285 245/40R17 A12 R03 R70 A06 A08 A09
e1*98/14*0184*.. A14 A18 B03
B10 Cbo Cpe
V17 S01
CLK-Klasse 100-205 205/50R17 R37 A02 A04 A05
208 100-205 215/45R17 R37 T87 T88 T91 A06 A08 A09
e1*96/27*0054*.. 100-255 225/45R17 R35 A12 A14 A18
100-255 235/40R17 K1a K2b K45 R70 B01 Cbo Cpe
100-255 245/40R17 K2b R03 R70 V17 S01
255 215/45R17 M+S R09 T87 T88 T91
CLK-Klasse 100-170 205/50R17 A10 R37 A02 A04 A05
209 100-170 215/45R17 A10 R37 T88 T91 A06 A08 A09
e1*98/14*0184*.. 100-170 235/40R17 A12 R03 R70 A14 A18 B03
100-200 225/45R17 A10 Cbo Cpe V17
100-200 245/40R17 A12 R03 R70 S01
E-Klasse 53-205 205/50R17 K1a K41 K42 T89 A02 A04 A05
124 53-205 215/45R17 K1a K41 K42 T87 T88 A06 A08 A09
D700, /1, /2 53-205 225/45R17 K1c K41 K42 K45 A12 A14 A18
53-205 235/40R17 K1c K41 K42 K45 L02 R70 A59 DB2 R21
53-205 245/40R17 K2b K42 K44 R03 R70 V00 V17 Y15
S01
E-Klasse 97-162 205/50R17 K1a K41 K42 T89 A02 A04 A05
124C 97-162 215/45R17 K1a K41 K42 T87 T88 A06 A08 A09
E499, /1 97-162 225/45R17 K1c K41 K42 K45 A12 A14 A18
97-162 235/40R17 K1c K41 K42 K45 L02 R70 A59 R21 V17
97-162 245/40R17 K2b K42 K44 R03 R70 Y15 S01
E-Klasse 55-165 205/50R17 R37 T89 T93 A02 A04 A05
210 55-205 215/50R17 R37 A06 A08 A09
e1*93/81*0022*.. 55-205 225/45R17 A12 A14 A18
55-205 235/40R17 R70 T90 B01 NBF V17
55-205 245/40R17 R03 R70 S01
55-260 235/45R17 R35
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 10-1044-A13-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 7,5 J x 17 H2 Typ TN4-7517
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH
Seite 5 von 14
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
E-Klasse 75-215 235/45R17 R37 A02 A04 A05
211 75-215 245/45R17 A06 A08 A09
e1*98/14*0183*.., A12 A14 A18
e1*2001/116*0183*.. B03 Lim S04
E-Klasse 150 205/50R17 R37 T93 V17 144 A02 A04 A05
212 150 215/50R17 R37 T90 T91 T93 V17 144 A06 A08 A09
e1*2001/116*0501*.. 150-225 225/45R17 T90 T91 T93 144 A12 A14 A18
- mit Luftfederung 150-225 235/45R17 144 A58 B03 F38
150-225 245/45R17 K1a K1b K5d 144 Lim S04
E-Klasse 100-150 205/50R17 R37 T93 144 A02 A04 A05
212, 212G 100-150 215/50R17 R37 T90 T91 T93 144 A06 A08 A09
e1*2001/116*0501*..; 100-225 225/45R17 T90 T91 T93 144 A12 A14 A18
e1*2007/46*0484*.. 100-225 235/45R17 144 A58 B03 F39
100-225 245/45R17 K1a K1b K5d 144 Lim V17 S04
E-Klasse Cabrio 120-225 235/45R17 A02 A04 A05
207 285 235/45R17 M+S A06 A08 A09
e1*2001/116*0502*.. A12 A14 A18
A58 B03 Cbo
F39 S04
E-Klasse Coupé 120-225 205/50R17 A12 R37 T89 A02 A04 A05
207 120-225 215/45R17 A32 R37 T88 A06 A08 A09
e1*2001/116*0502*.. 120-225 215/50R17 A12 R37 A14 A18 A58
120-225 225/45R17 A12 R37 B03 Cpe F39
120-285 235/45R17 A12 V17 S04
E-Klasse T-Modell 53-162 215/45R17 K1c K41 R02 T87 A02 A04 A05
124T 53-162 225/45R17 K1c K41 K42 K45 T90 T91 A06 A08 A09
E081, /1 53-162 235/40R17 K1c K41 K42 K45 L02 R70 T90 A12 A14 A18
53-162 245/40R17 K2b K42 K44 R03 R70 A59 R21 V00
V17 Y15 S01
E-Klasse T-Modell 83-165 205/50R17 R37 T93 A02 A04 A05
210K 83-205 215/50R17 R02 R37 A06 A08 A09
e1*93/81*0033*.. 83-205 225/45R17 T91 T93 T94 A12 A14 A18
83-205 245/40R17 R03 R70 T91 T93 B01 V17 S01
83-260 235/45R17 R35 T93 T94 T97
E-Klasse T-Modell 100-215 235/45R17 R37 T94 T97 A02 A04 A05
211K 100-285 245/45R17 A06 A08 A09
e1*2001/116*0213*.. A12 A14 A18
B03 Car S04
E-Klasse T-Modell 100-225 235/45R17 T97 144 A02 A04 A05
212 K 100-225 245/45R17 K1a K1b T95 T99 144 A06 A08 A09
e1*2007/46*0200*.. A12 A14 A18
A58 B03 Car
F42 S04
E-Klasse T-Modell 150-225 235/45R17 T97 144 A02 A04 A05
212 K 150-225 245/45R17 K1a K1b T95 T99 144 A06 A08 A09
e1*2007/46*0200*.. A12 A14 A18
- mit Luftfederung A58 B03 Car
F38 S04
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 10-1044-A13-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 7,5 J x 17 H2 Typ TN4-7517
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH
Seite 6 von 14
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
GLK-Klasse 105-200 235/60R17 K1b A02 A04 A05
204X 105-200 245/55R17 K1c K2a K2b A06 A08 A09
e1*2001/116*0480*.. 105-200 255/55R17 K1c K2c K5a K6a A12 A14 A18
V17 S07
S-Klasse 110-300 235/50R17 K42 K45 R37 144 A02 A04 A05
140 110-300 255/45R17 K42 K45 144 A06 A08 A09
F690, A12 A14 A18
e1*96/27*0056*.. V17 S05
S-Klasse 205-290 235/50R17 K42 K45 R37 A02 A04 A05
140C 205-290 255/45R17 K42 K45 A06 A08 A09
G165, A12 A14 A18
e1*96/27*0057*.. V17 S05
S-Klasse 145-326 225/55R17 K42 K56 144 A02 A04 A05
220 145-326 225/55R17 K42 K56 M+S R09 144 A06 A08 A09
e1*97/27*0099*.. 145-326 245/50R17 K42 K56 144 A12 A14 A18
A61 B03 NBF
V17 S05
SLK 100-160 215/45R17 A02 A04 A05
170 100-160 225/45R17 K41 K45 A06 A08 A09
e1*95/54*0039*.. 100-160 235/40R17 K1a K41 K45 R70 A12 A14 A18
100-160 245/40R17 R03 R70 V17 S01
SLK 120-170 205/50R17 R37 A02 A04 A05
171 120-170 215/45R17 R37 A06 A08 A09
e1*2001/116*0262*.. 120-170 225/45R17 A10 A14 A18
V17 S01
SLK 32 AMG 260 205/50R17 M+S R37 A02 A04 A05
170 260 215/45R17 M+S R37 A06 A08 A09
e1*95/54*0039*.. 260 225/45R17 K41 K45 M+S A12 A14 A18
S01
SLK 350 200,224 205/50R17 A11 M+S R37 A02 A04 A05
171 200,224 225/45R17 A11 A06 A08 A09
e1*2001/116*0262*.. A14 A18 S01
SLK 55AMG 265,294 205/50R17 A11 M+S R37 A02 A04 A05
171, 171AMG 265,294 225/45R17 A11 M+S A06 A08 A09
e1*2001/116*0262*.., A14 A18 B03
e1*2001/116*0321*.. B60 S01
SLK-Klasse 135, 150 205/50R17 A12 R37 A02 A04 A05
172 135, 150 215/45R17 A91 R37 A06 A08 A09
e1*2007/46*0548*.. 135-225 225/45R17 A12 A14 A18 V17
S04
Vaneo 55-92 205/40R17 K1c K2b T84 A02 A04 A05
414 55-92 215/40R17 K1c K2c T83 T85 T87 A06 A08 A09
e1*98/14*0185*.., A12 A14 A18
e1*2001/116*0185*.. S06
Auflagen und Hinweise
135 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1350 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

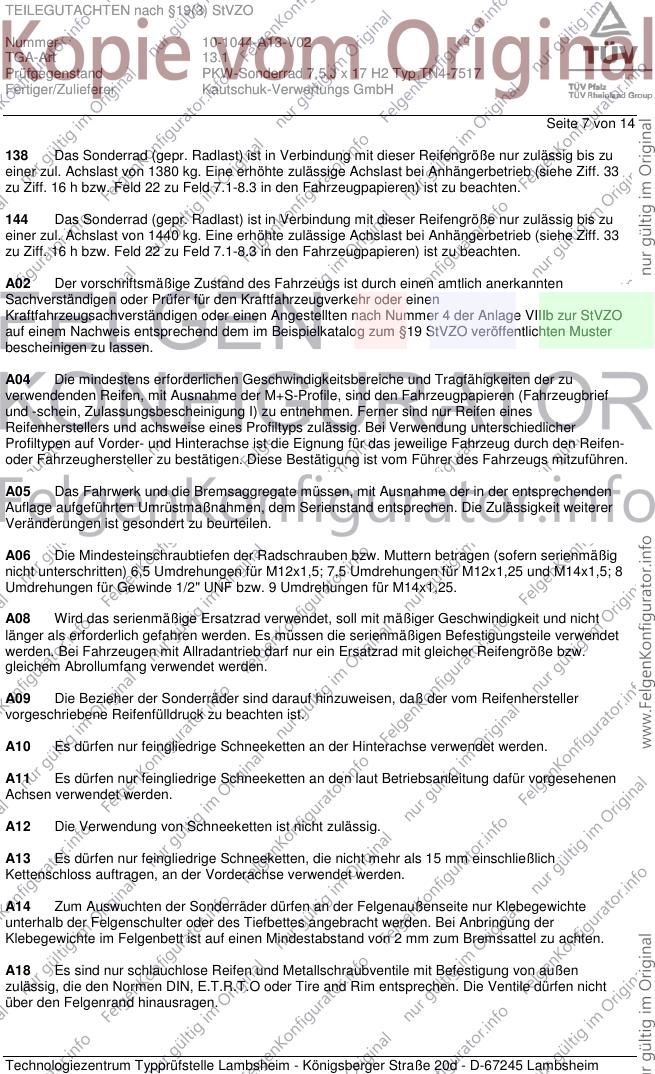

TEILEGUTACHTEN nach §19(3) StVZO
Nummer 10-1044-A13-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 7,5 J x 17 H2 Typ TN4-7517
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH
Seite 7 von 14
138 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1380 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
144 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1440 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A02 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief
und -schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines
Reifenherstellers und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher
Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen-
oder Fahrzeughersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A06 Die Mindesteinschraubtiefen der Radschrauben bzw. Muttern betragen (sofern serienmäßig
nicht unterschritten) 6,5 Umdrehungen für M12x1,5; 7,5 Umdrehungen für M12x1,25 und M14x1,5; 8
Umdrehungen für Gewinde 1/2" UNF bzw. 9 Umdrehungen für M14x1,25.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, daß der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A10 Es dürfen nur feingliedrige Schneeketten an der Hinterachse verwendet werden.
A11 Es dürfen nur feingliedrige Schneeketten an den laut Betriebsanleitung dafür vorgesehenen
Achsen verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der
Klebegewichte im Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A18 Es sind nur schlauchlose Reifen und Metallschraubventile mit Befestigung von außen
zulässig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Die Ventile dürfen nicht
über den Felgenrand hinausragen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

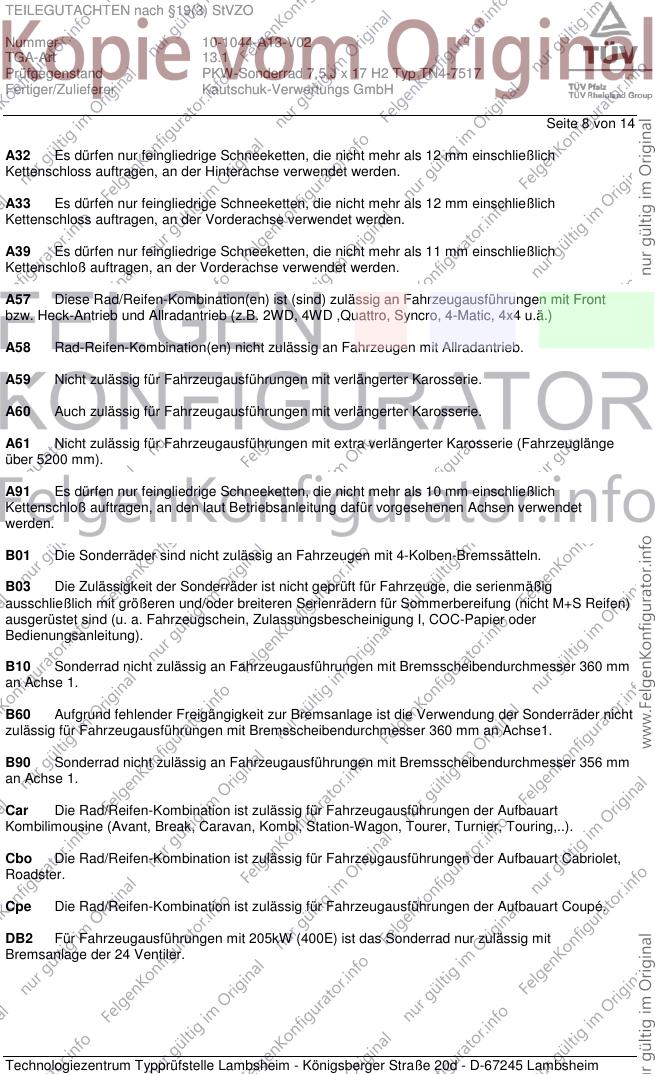

TEILEGUTACHTEN nach §19(3) StVZO
Nummer 10-1044-A13-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 7,5 J x 17 H2 Typ TN4-7517
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH
Seite 8 von 14
A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Hinterachse verwendet werden.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A39 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 11 mm einschließlich
Kettenschloß auftragen, an der Vorderachse verwendet werden.
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD ,Quattro, Syncro, 4-Matic, 4x4 u.ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A59 Nicht zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A60 Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A61 Nicht zulässig für Fahrzeugausführungen mit extra verlängerter Karosserie (Fahrzeuglänge
über 5200 mm).
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich
Kettenschloß auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
B01 Die Sonderräder sind nicht zulässig an Fahrzeugen mit 4-Kolben-Bremssätteln.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
B10 Sonderrad nicht zulässig an Fahrzeugausführungen mit Bremsscheibendurchmesser 360 mm
an Achse 1.
B60 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung der Sonderräder nicht
zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 360 mm an Achse1.
B90 Sonderrad nicht zulässig an Fahrzeugausführungen mit Bremsscheibendurchmesser 356 mm
an Achse 1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
DB2 Für Fahrzeugausführungen mit 205kW (400E) ist das Sonderrad nur zulässig mit
Bremsanlage der 24 Ventiler.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

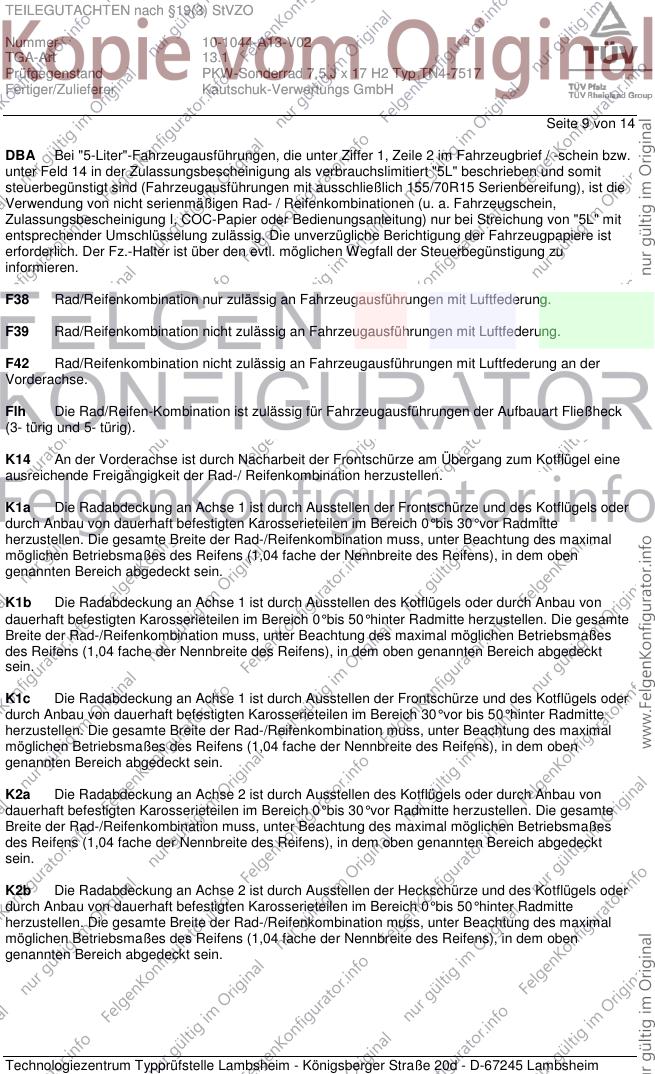

TEILEGUTACHTEN nach §19(3) StVZO
Nummer 10-1044-A13-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 7,5 J x 17 H2 Typ TN4-7517
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH
Seite 9 von 14
DBA Bei "5-Liter"-Fahrzeugausführungen, die unter Ziffer 1, Zeile 2 im Fahrzeugbrief / -schein bzw.
unter Feld 14 in der Zulassungsbescheinigung als verbrauchslimitiert "5L" beschrieben und somit
steuerbegünstigt sind (Fahrzeugausführungen mit ausschließlich 155/70R15 Serienbereifung), ist die
Verwendung von nicht serienmäßigen Rad- / Reifenkombinationen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) nur bei Streichung von "5L" mit
entsprechender Umschlüsselung zulässig. Die unverzügliche Berichtigung der Fahrzeugpapiere ist
erforderlich. Der Fz.-Halter ist über den evtl. möglichen Wegfall der Steuerbegünstigung zu
informieren.
F38 Rad/Reifenkombination nur zulässig an Fahrzeugausführungen mit Luftfederung.
F39 Rad/Reifenkombination nicht zulässig an Fahrzeugausführungen mit Luftfederung.
F42 Rad/Reifenkombination nicht zulässig an Fahrzeugausführungen mit Luftfederung an der
Vorderachse.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3- türig und 5- türig).
K14 An der Vorderachse ist durch Nacharbeit der Frontschürze am Übergang zum Kotflügel eine
ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 10-1044-A13-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 7,5 J x 17 H2 Typ TN4-7517
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH
Seite 10 von 14
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.

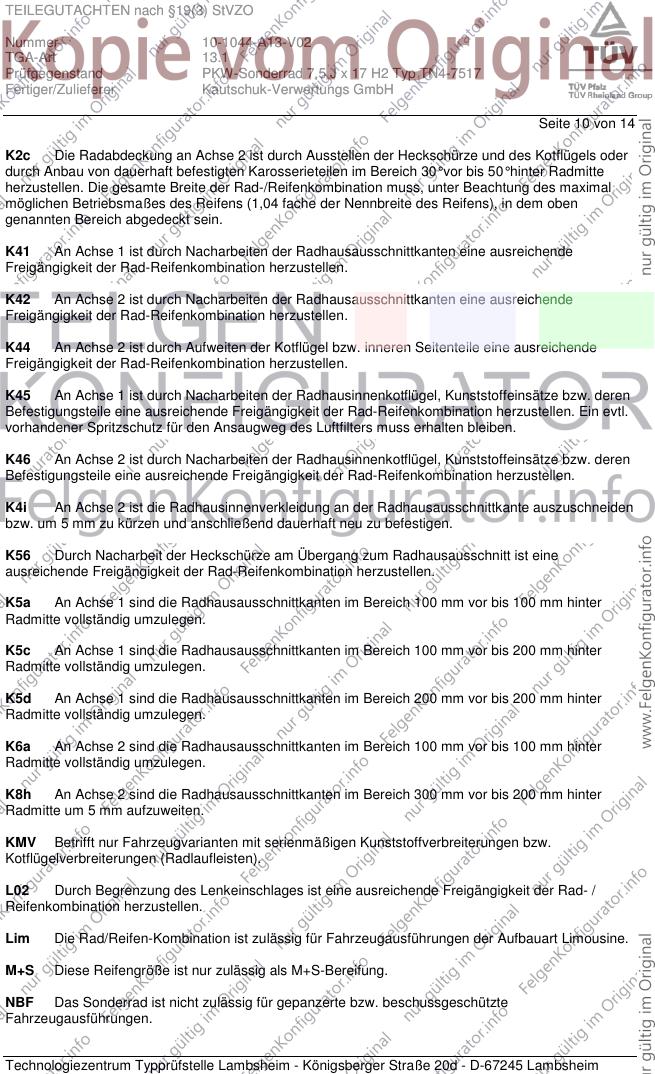

K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K5c An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K6a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- /
Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NBF Das Sonderrad ist nicht zulässig für gepanzerte bzw. beschussgeschützte
Fahrzeugausführungen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 10-1044-A13-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 7,5 J x 17 H2 Typ TN4-7517
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH
Seite 11 von 14

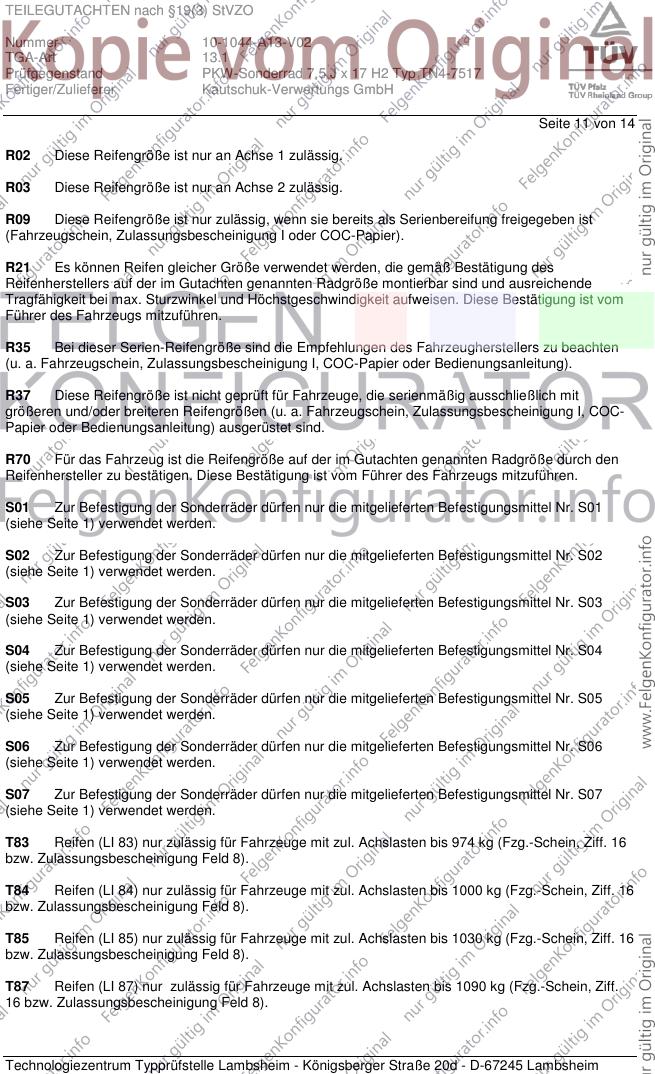

R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R21 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des
Reifenherstellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende
Tragfähigkeit bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen. Diese Bestätigung ist vom
Führer des Fahrzeugs mitzuführen.
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
S04 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04
(siehe Seite 1) verwendet werden.
S05 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05
(siehe Seite 1) verwendet werden.
S06 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06
(siehe Seite 1) verwendet werden.
S07 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S07
(siehe Seite 1) verwendet werden.
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 10-1044-A13-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 7,5 J x 17 H2 Typ TN4-7517
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH
Seite 12 von 14

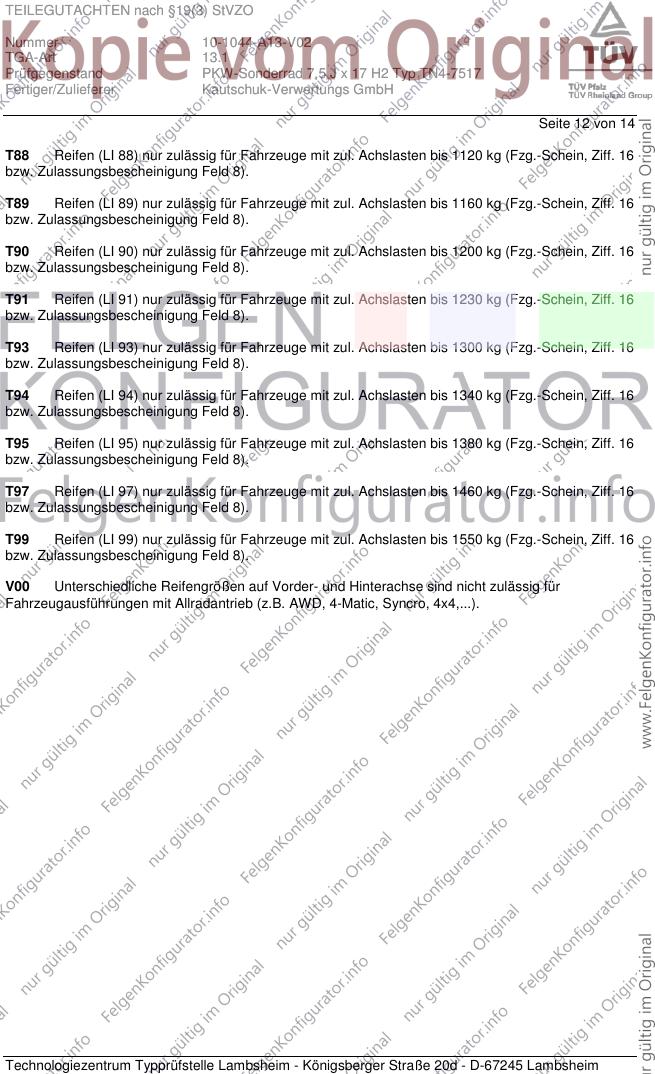

T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 10-1044-A13-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 7,5 J x 17 H2 Typ TN4-7517
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH
Seite 13 von 14

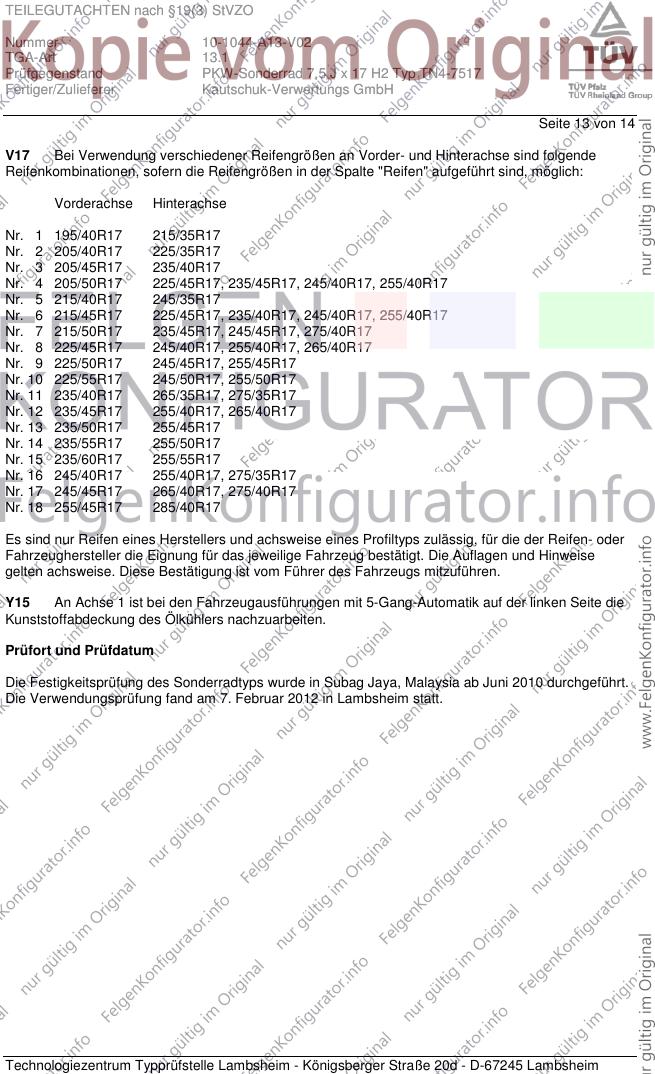

V17 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 195/40R17 215/35R17
Nr. 2 205/40R17 225/35R17
Nr. 3 205/45R17 235/40R17
Nr. 4 205/50R17 225/45R17, 235/45R17, 245/40R17, 255/40R17
Nr. 5 215/40R17 245/35R17
Nr. 6 215/45R17 225/45R17, 235/40R17, 245/40R17, 255/40R17
Nr. 7 215/50R17 235/45R17, 245/45R17, 275/40R17
Nr. 8 225/45R17 245/40R17, 255/40R17, 265/40R17
Nr. 9 225/50R17 245/45R17, 255/45R17
Nr. 10 225/55R17 245/50R17, 255/50R17
Nr. 11 235/40R17 265/35R17, 275/35R17
Nr. 12 235/45R17 255/40R17, 265/40R17
Nr. 13 235/50R17 255/45R17
Nr. 14 235/55R17 255/50R17
Nr. 15 235/60R17 255/55R17
Nr. 16 245/40R17 255/40R17, 275/35R17
Nr. 17 245/45R17 265/40R17, 275/40R17
Nr. 18 255/45R17 285/40R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Y15 An Achse 1 ist bei den Fahrzeugausführungen mit 5-Gang-Automatik auf der linken Seite die
Kunststoffabdeckung des Ölkühlers nachzuarbeiten.
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in Subag Jaya, Malaysia ab Juni 2010 durchgeführt.
Die Verwendungsprüfung fand am 7. Februar 2012 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 10-1044-A13-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 7,5 J x 17 H2 Typ TN4-7517
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH
Seite 14 von 14

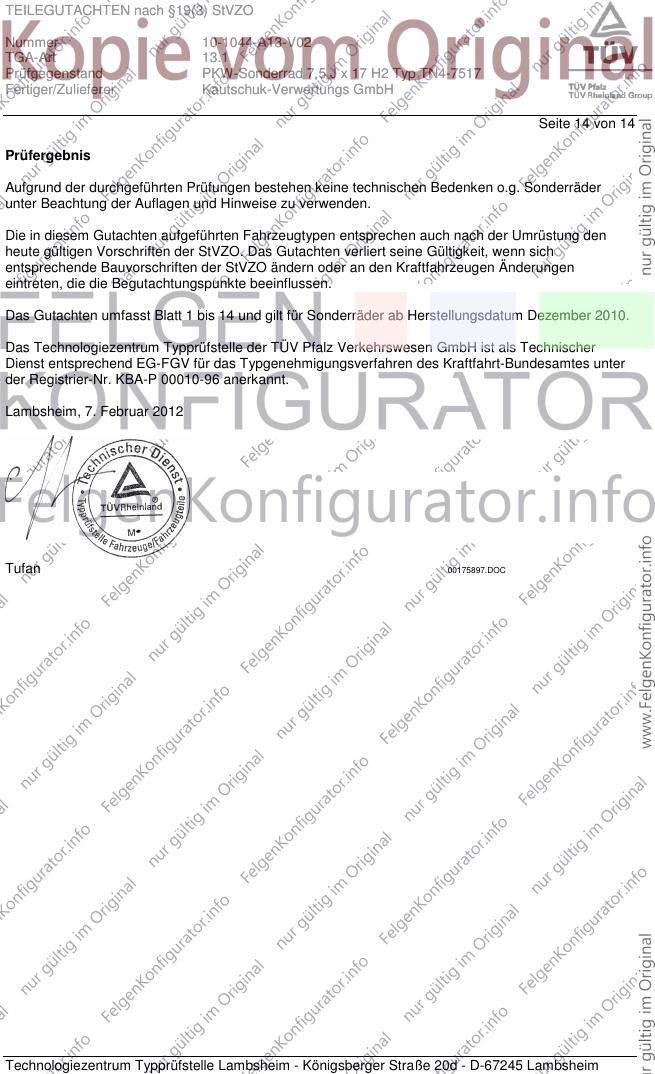

Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 14 und gilt für Sonderräder ab Herstellungsdatum Dezember 2010.
Das Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH ist als Technischer
Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des Kraftfahrt-Bundesamtes unter
der Registrier-Nr. KBA-P 00010-96 anerkannt.
Lambsheim, 7. Februar 2012
Tufan 00175897.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
