TEILEGUTACHTEN nach §19(3) StVZO
Nummer 12-0570-A00-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
8,5Jx20H2 Typ AX5-85020
und 10,0Jx20H2 Typ AX5-10020
Fertiger/Zulieferer Wheelworld GmbH

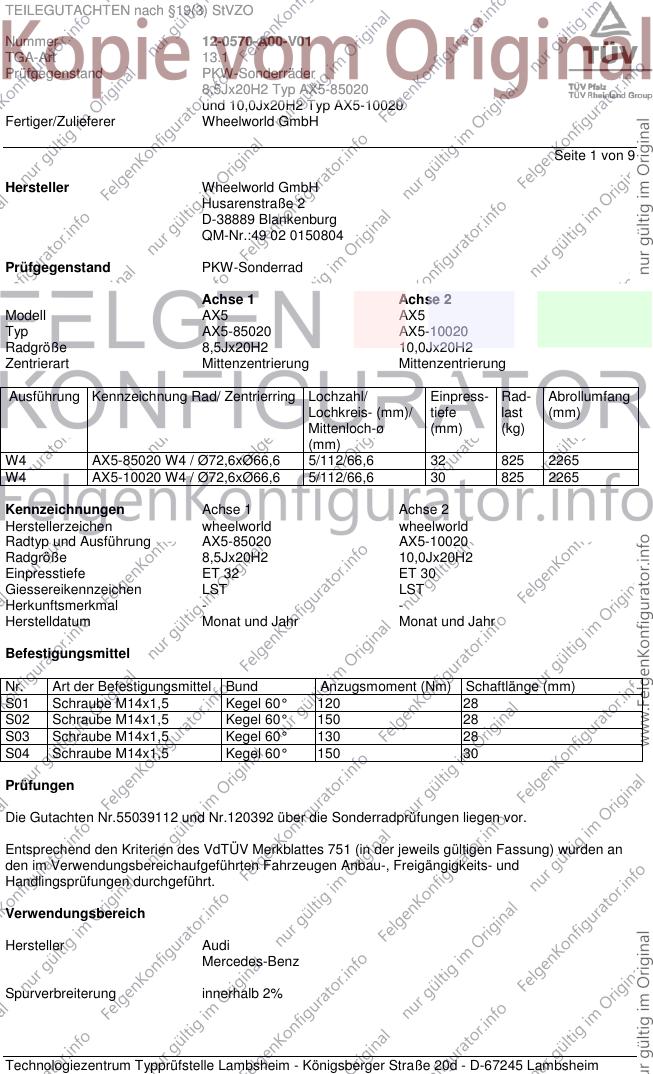

Seite 1 von 9
Hersteller Wheelworld GmbH
Husarenstraße 2
D-38889 Blankenburg
QM-Nr.:49 02 0150804
Prüfgegenstand PKW-Sonderrad
Achse 1 Achse 2
Modell AX5 AX5
Typ AX5-85020 AX5-10020
Radgröße 8,5Jx20H2 10,0Jx20H2
Zentrierart Mittenzentrierung Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
W4 AX5-85020 W4 / Ø72,6xØ66,6 5/112/66,6 32 825 2265
W4 AX5-10020 W4 / Ø72,6xØ66,6 5/112/66,6 30 825 2265
Kennzeichnungen Achse 1 Achse 2
Herstellerzeichen wheelworld wheelworld
Radtyp und Ausführung AX5-85020 AX5-10020
Radgröße 8,5Jx20H2 10,0Jx20H2
Einpresstiefe ET 32 ET 30
Giessereikennzeichen LST LST
Herkunftsmerkmal - -
Herstelldatum Monat und Jahr Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M14x1,5 Kegel 60° 120 28
S02 Schraube M14x1,5 Kegel 60° 150 28
S03 Schraube M14x1,5 Kegel 60° 130 28
S04 Schraube M14x1,5 Kegel 60° 150 30
Prüfungen
Die Gutachten Nr.55039112 und Nr.120392 über die Sonderradprüfungen liegen vor.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereichaufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Mercedes-Benz
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 12-0570-A00-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
8,5Jx20H2 Typ AX5-85020
und 10,0Jx20H2 Typ AX5-10020
Fertiger/Zulieferer Wheelworld GmbH
Seite 2 von 9
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A7 Sportback 150-230 245/35R20 R02 T91 T95 A02 A04 A05
4G, 4G1 150-230 255/35R20 R02 T93 A06 A08 A09
e1*2007/46*0436*..; 150-230 255/35R20 R03 T93 A12 A14 A21
e1*2007/46*0544*..; 150-230 275/30R20 K2b R03 T93 A57 V00 V20
e13*2007/46*1147*.. S01
Audi A8 150-273 235/45R20 R02 T96 A02 A04 A05
4H 150-273 245/40R20 R02 T95 T99 A06 A08 A09
e1*2007/46*0284*.. 150-273 255/40R20 R02 T97 A12 A14 A21
e1*2007/46*0398*.. 150-273 255/40R20 R03 A57 NBF
150-273 275/35R20 K2b R03 T98 V00
V20 S01
CL 63, CL 65 -AMG 386-463 255/35R20 K1a K1b K41 R02 T93 T97 A02 A04 A05
216, 216AMG 386-463 275/35R20 K2b K42 K56 R03 T98 A06 A08 A09
e1*2001/116*0372*.. 386-463 285/30R20 K2b K42 K56 R03 T95 A12 A14 A21
, Cpe RDK
e1*2001/116*0426*.. VS0 S02
CL-Klasse 220-368 245/35R20 K1a K45 R02 T91 T95 A02 A04 A05
215 220-368 275/30R20 K2c R03 A06 A08 A09
e1*98/14*0113*.. 220-368 285/30R20 K2c R03 A12 A14 A21
K41 K42 K44
K46 K56 R21
V20 S04
CL-Klasse 285 245/35R20 K1a K1b K41 R02 T95 A02 A04 A05
216 285,320 255/35R20 R03 T93 T97 A06 A08 A09
e1*2001/116*0372*.. 285,320 275/30R20 K2b K42 K56 R03 T93 T97 A12 A14 A21
285-380 255/35R20 K1a K1b K41 R02 T93 T97 Cpe RDK
285-380 275/35R20 K2b K42 K56 R03 T98 V00
285-380 285/30R20 K2b K42 K56 R03 T95 VS0 S02
CLS 500 300 255/30R20 R02 T88 T92 A02 A04 A05
218 300 295/25R20 K2c K4k K6d K6g R03 A06 A08 A09
e1*2007/46*0485*.. A12 A14 A21
A57 Lim V20
S03
CLS-Klasse 150-225 245/30R20 R02 T90 A02 A04 A05
218 150-225 255/30R20 R02 T88 T92 A06 A08 A09
e1*2007/46*0485*.. 150-225 295/25R20 K2c K4k K6d K6g R03 A12 A14 A21
A57 Lim V20
S03
E-Klasse 75-285 245/30R20 R02 T90 A02 A04 A05
211 75-285 285/25R20 K2c K42 K44 K46 R03 R70 T93 A06 A08 A09
e1*98/14*0183*.., A12 A14 A21
e1*2001/116*0183*.. R21 V20 S03
E-Klasse AMG 350,378 245/30R20 R02 T90 A02 A04 A05
211, 211AMG 350,378 285/25R20 K2c K42 K44 K46 R03 R70 T93 A06 A08 A09
e1*98/14*0183*.., A12 A14 A21
e1*2001/116*0183*.. A58 Lim R21
, RDK V20
e1*2001/116*0397*.. S03
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 12-0570-A00-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
8,5Jx20H2 Typ AX5-85020
und 10,0Jx20H2 Typ AX5-10020
Fertiger/Zulieferer Wheelworld GmbH

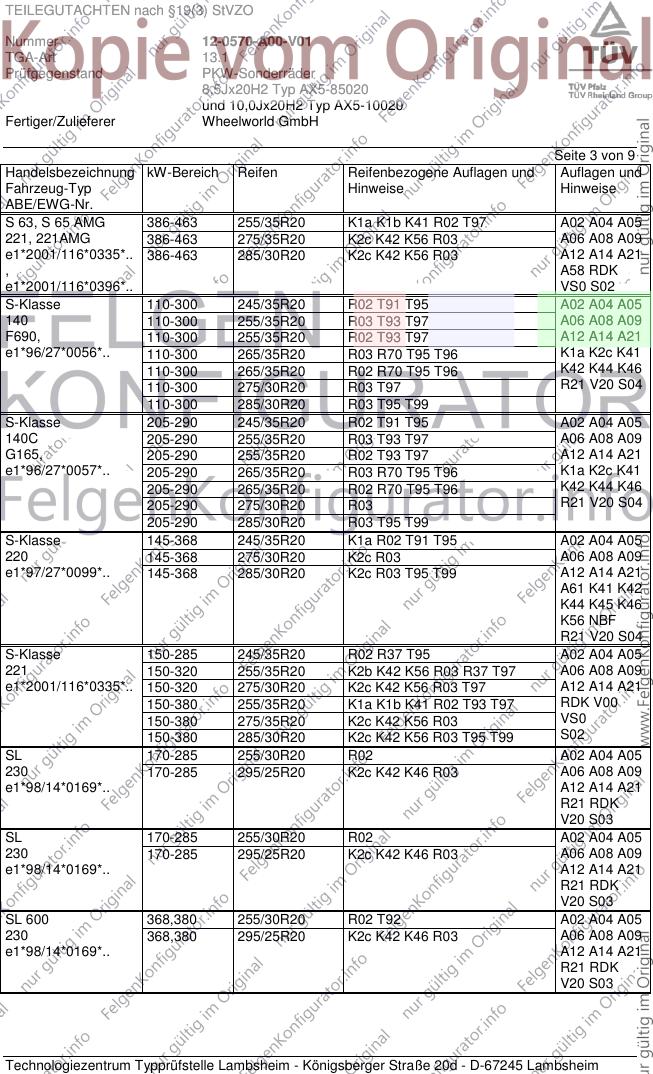

Seite 3 von 9
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
S 63, S 65 AMG 386-463 255/35R20 K1a K1b K41 R02 T97 A02 A04 A05
221, 221AMG 386-463 275/35R20 K2c K42 K56 R03 A06 A08 A09
e1*2001/116*0335*.. 386-463 285/30R20 K2c K42 K56 R03 A12 A14 A21
, A58 RDK
e1*2001/116*0396*.. VS0 S02
S-Klasse 110-300 245/35R20 R02 T91 T95 A02 A04 A05
140 110-300 255/35R20 R03 T93 T97 A06 A08 A09
F690, 110-300 255/35R20 R02 T93 T97 A12 A14 A21
e1*96/27*0056*.. 110-300 265/35R20 R03 R70 T95 T96 K1a K2c K41
110-300 265/35R20 R02 R70 T95 T96 K42 K44 K46
110-300 275/30R20 R03 T97 R21 V20 S04
110-300 285/30R20 R03 T95 T99
S-Klasse 205-290 245/35R20 R02 T91 T95 A02 A04 A05
140C 205-290 255/35R20 R03 T93 T97 A06 A08 A09
G165, 205-290 255/35R20 R02 T93 T97 A12 A14 A21
e1*96/27*0057*.. 205-290 265/35R20 R03 R70 T95 T96 K1a K2c K41
205-290 265/35R20 R02 R70 T95 T96 K42 K44 K46
205-290 275/30R20 R03 R21 V20 S04
205-290 285/30R20 R03 T95 T99
S-Klasse 145-368 245/35R20 K1a R02 T91 T95 A02 A04 A05
220 145-368 275/30R20 K2c R03 A06 A08 A09
e1*97/27*0099*.. 145-368 285/30R20 K2c R03 T95 T99 A12 A14 A21
A61 K41 K42
K44 K45 K46
K56 NBF
R21 V20 S04
S-Klasse 150-285 245/35R20 R02 R37 T95 A02 A04 A05
221 150-320 255/35R20 K2b K42 K56 R03 R37 T97 A06 A08 A09
e1*2001/116*0335*.. 150-320 275/30R20 K2c K42 K56 R03 T97 A12 A14 A21
150-380 255/35R20 K1a K1b K41 R02 T93 T97 RDK V00
150-380 275/35R20 K2c K42 K56 R03 VS0
150-380 285/30R20 K2c K42 K56 R03 T95 T99 S02
SL 170-285 255/30R20 R02 A02 A04 A05
230 170-285 295/25R20 K2c K42 K46 R03 A06 A08 A09
e1*98/14*0169*.. A12 A14 A21
R21 RDK
V20 S03
SL 170-285 255/30R20 R02 A02 A04 A05
230 170-285 295/25R20 K2c K42 K46 R03 A06 A08 A09
e1*98/14*0169*.. A12 A14 A21
R21 RDK
V20 S03
SL 600 368,380 255/30R20 R02 T92 A02 A04 A05
230 368,380 295/25R20 K2c K42 K46 R03 A06 A08 A09
e1*98/14*0169*.. A12 A14 A21
R21 RDK
V20 S03
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 12-0570-A00-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
8,5Jx20H2 Typ AX5-85020
und 10,0Jx20H2 Typ AX5-10020
Fertiger/Zulieferer Wheelworld GmbH
Seite 4 von 9
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
SL...- AMG 350-450 255/30R20 R02 T88 T92 A02 A04 A05
230, 230AMG 350-450 295/25R20 K2c K42 K46 R03 A06 A08 A09
e1*98/14*0169*.., A12 A14 A21
e1*2001/116*0248*.. R21 RDK
V20 S03
SL...- AMG 350-450 255/30R20 R02 T88 T92 A02 A04 A05
230, 230AMG 350-450 295/25R20 K2c K42 K46 R03 A06 A08 A09
e1*98/14*0169*.., A12 A14 A21
e1*2001/116*0248*.. K42 K44 K46
K56 R21
RDK V20
S03
Auflagen und Hinweise
A02 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief
und -schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines
Reifenherstellers und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher
Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen-
oder Fahrzeughersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A06 Die Mindesteinschraubtiefen der Radschrauben bzw. Muttern betragen (sofern serienmäßig
nicht unterschritten) 6,5 Umdrehungen für M12x1,5; 7,5 Umdrehungen für M12x1,25 und M14x1,5; 8
Umdrehungen für Gewinde 1/2" UNF bzw. 9 Umdrehungen für M14x1,25.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, daß der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der
Klebegewichte im Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 12-0570-A00-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
8,5Jx20H2 Typ AX5-85020
und 10,0Jx20H2 Typ AX5-10020
Fertiger/Zulieferer Wheelworld GmbH

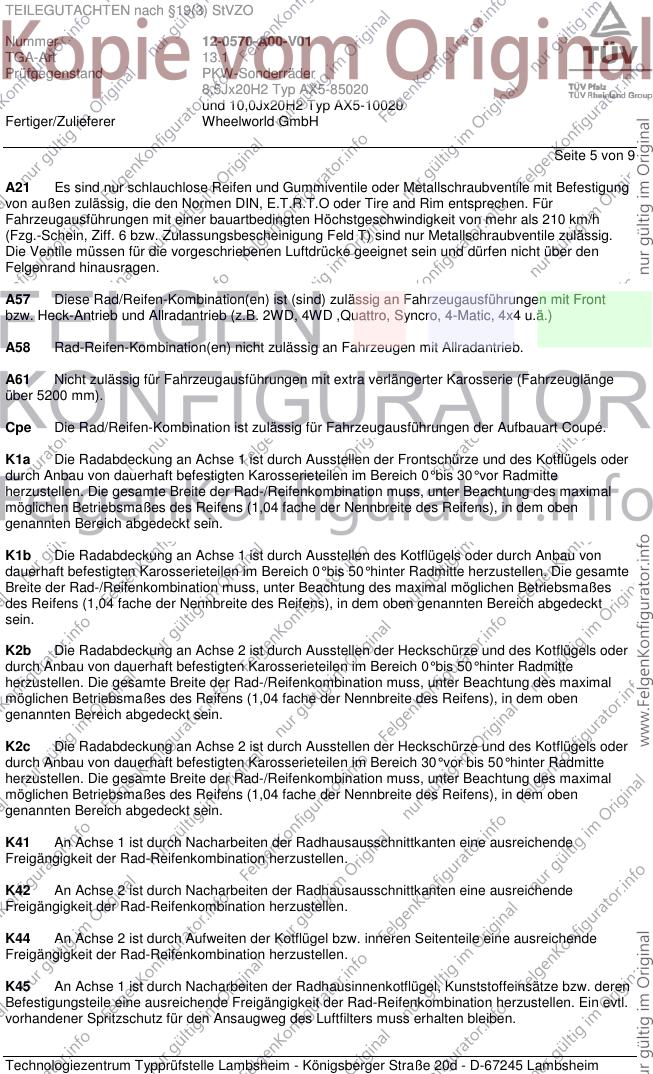

Seite 5 von 9
A21 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen zulässig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Für
Fahrzeugausführungen mit einer bauartbedingten Höchstgeschwindigkeit von mehr als 210 km/h
(Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind nur Metallschraubventile zulässig.
Die Ventile müssen für die vorgeschriebenen Luftdrücke geeignet sein und dürfen nicht über den
Felgenrand hinausragen.
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD ,Quattro, Syncro, 4-Matic, 4x4 u.ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A61 Nicht zulässig für Fahrzeugausführungen mit extra verlängerter Karosserie (Fahrzeuglänge
über 5200 mm).
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 12-0570-A00-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
8,5Jx20H2 Typ AX5-85020
und 10,0Jx20H2 Typ AX5-10020
Fertiger/Zulieferer Wheelworld GmbH

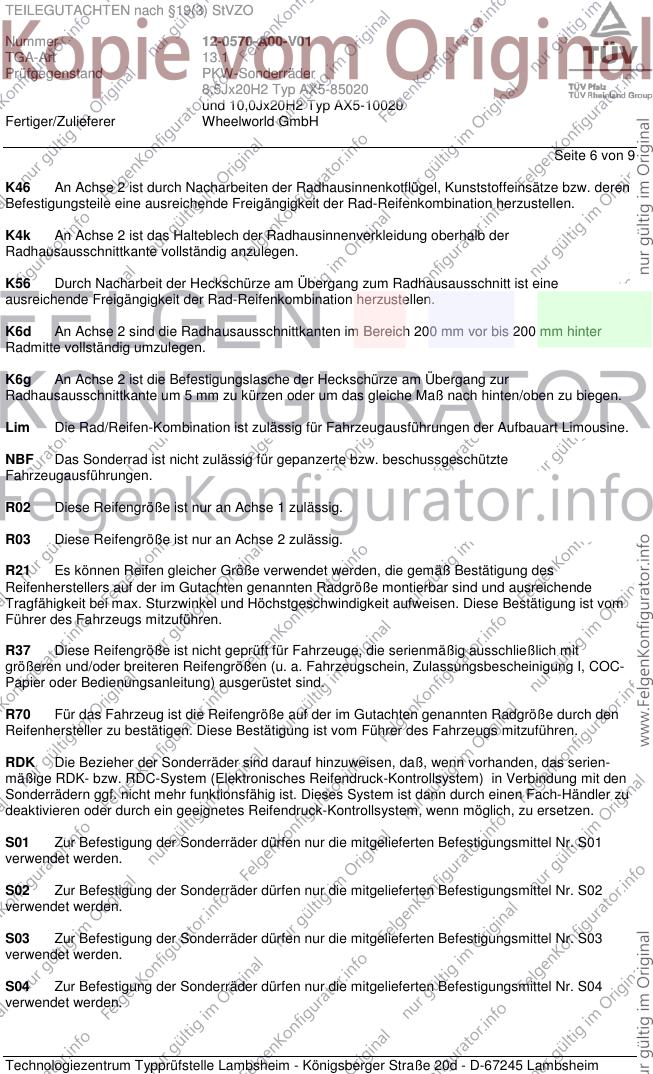

Seite 6 von 9
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4k An Achse 2 ist das Halteblech der Radhausinnenverkleidung oberhalb der
Radhausausschnittkante vollständig anzulegen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K6d An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
NBF Das Sonderrad ist nicht zulässig für gepanzerte bzw. beschussgeschützte
Fahrzeugausführungen.
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R21 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des
Reifenherstellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende
Tragfähigkeit bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen. Diese Bestätigung ist vom
Führer des Fahrzeugs mitzuführen.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
RDK Die Bezieher der Sonderräder sind darauf hinzuweisen, daß, wenn vorhanden, das serien-
mäßige RDK- bzw. RDC-System (Elektronisches Reifendruck-Kontrollsystem) in Verbindung mit den
Sonderrädern ggf. nicht mehr funktionsfähig ist. Dieses System ist dann durch einen Fach-Händler zu
deaktivieren oder durch ein geeignetes Reifendruck-Kontrollsystem, wenn möglich, zu ersetzen.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
verwendet werden.
S04 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04
verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 12-0570-A00-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
8,5Jx20H2 Typ AX5-85020
und 10,0Jx20H2 Typ AX5-10020
Fertiger/Zulieferer Wheelworld GmbH

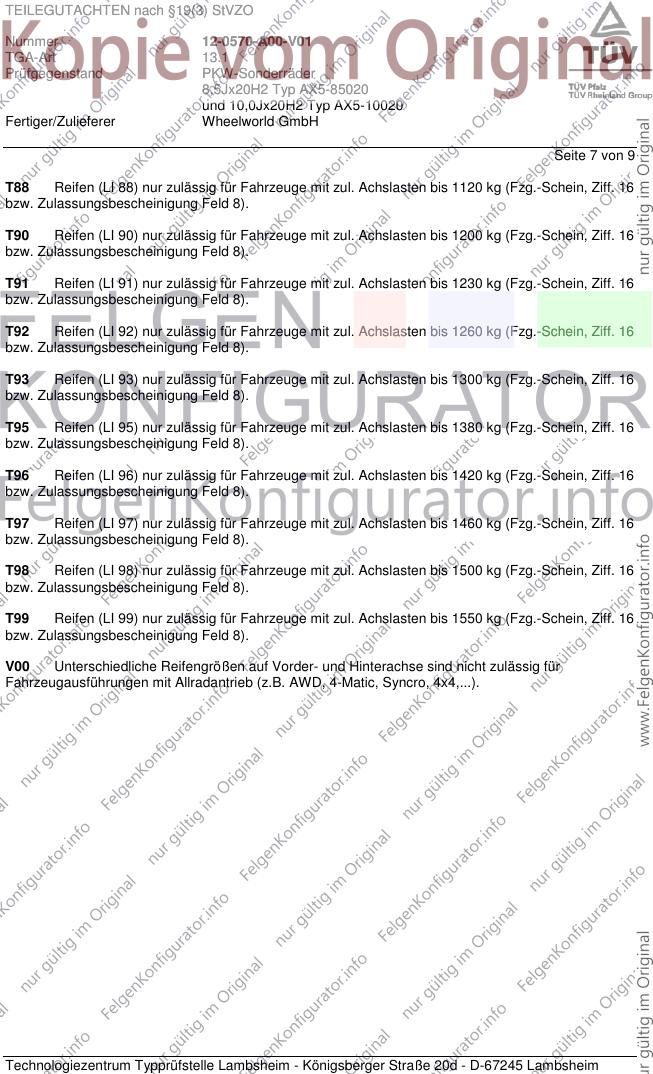

Seite 7 von 9
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 12-0570-A00-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
8,5Jx20H2 Typ AX5-85020
und 10,0Jx20H2 Typ AX5-10020
Fertiger/Zulieferer Wheelworld GmbH
Seite 8 von 9
V20 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 225/35R20 255/30R20
Nr. 2 235/30R20 265/25R20, 275/25R20, 285/25R20
Nr. 3 235/45R20 255/40R20
Nr. 4 245/30R20 285/25R20, 295/25R20
Nr. 5 245/35R20 275/30R20, 285/30R20, 295/30R20
Nr. 6 245/40R20 275/35R20, 285/35R20
Nr. 7 245/45R20 275/40R20
Nr. 8 255/30R20 295/25R20, 305/25R20
Nr. 9 255/35R20 285/30R20, 295/30R20
Nr. 10 255/40R20 285/35R20, 295/35R20
Nr. 11 255/45R20 285/40R20
Nr. 12 265/30R20 305/25R20, 325/25R20
Nr. 13 265/35R20 295/30R20
Nr. 14 265/45R20 295/40R20
Nr. 15 275/35R20 305/30R20
Nr. 16 275/40R20 315/35R20
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
VS0 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 245/35R20 275/30R20
Nr. 2 255/35R20 275/35R20, 285/30R20
Es sind nur Reifen eines Herstellers und Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Hinweise zu den Sonderrädern
entfällt
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde beim TUV Rheinland China, Wuxi ab Februar 2012
durchgeführt. Die Verwendungsprüfung fand am 18. Mai 2012 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 12-0570-A00-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
8,5Jx20H2 Typ AX5-85020
und 10,0Jx20H2 Typ AX5-10020
Fertiger/Zulieferer Wheelworld GmbH

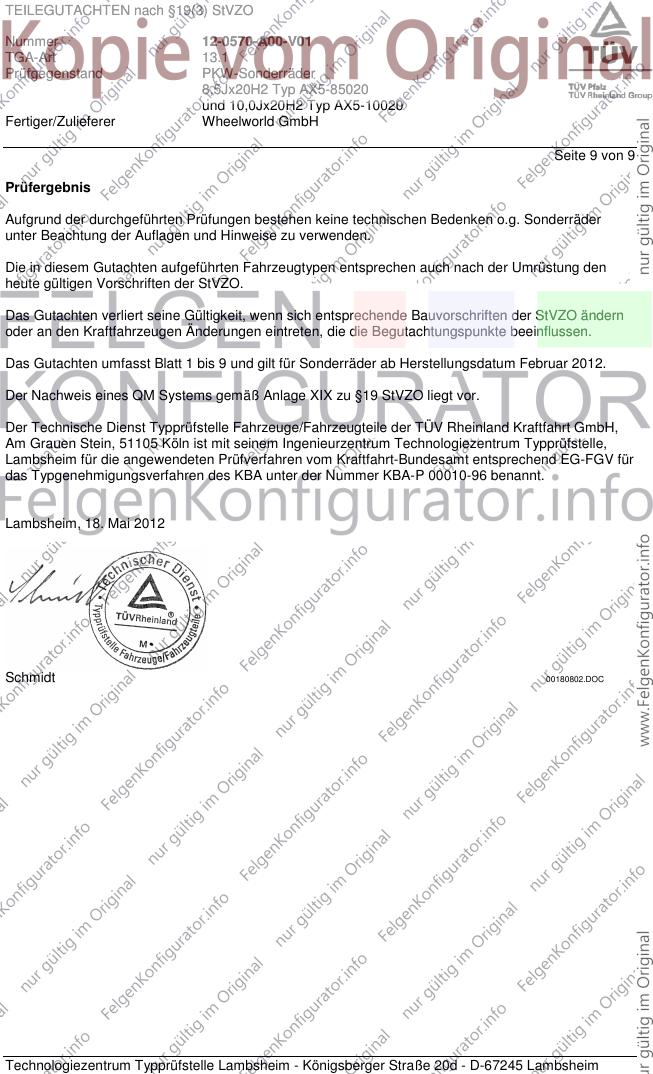

Seite 9 von 9
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO.
Das Gutachten verliert seine Gültigkeit, wenn sich entsprechende Bauvorschriften der StVZO ändern
oder an den Kraftfahrzeugen Änderungen eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 9 und gilt für Sonderräder ab Herstellungsdatum Februar 2012.
Der Nachweis eines QM Systems gemäß Anlage XIX zu §19 StVZO liegt vor.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 18. Mai 2012
Schmidt 00180802.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
