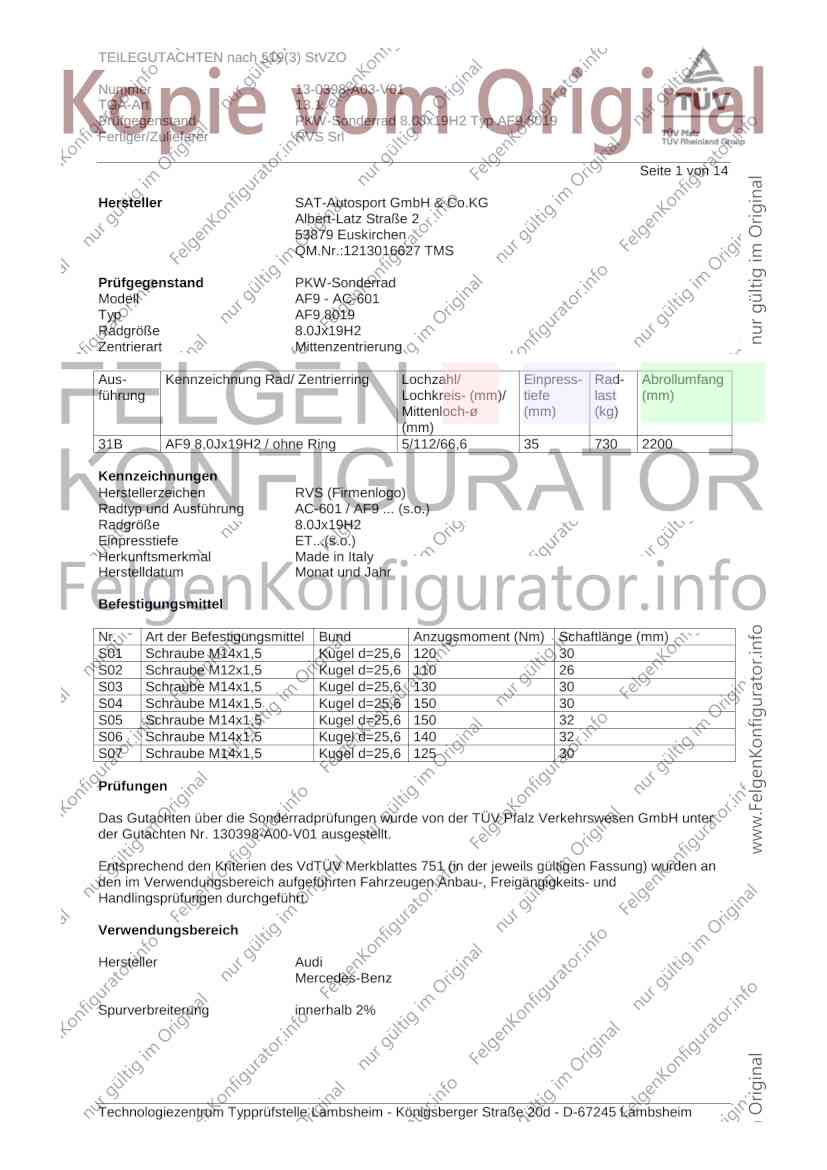

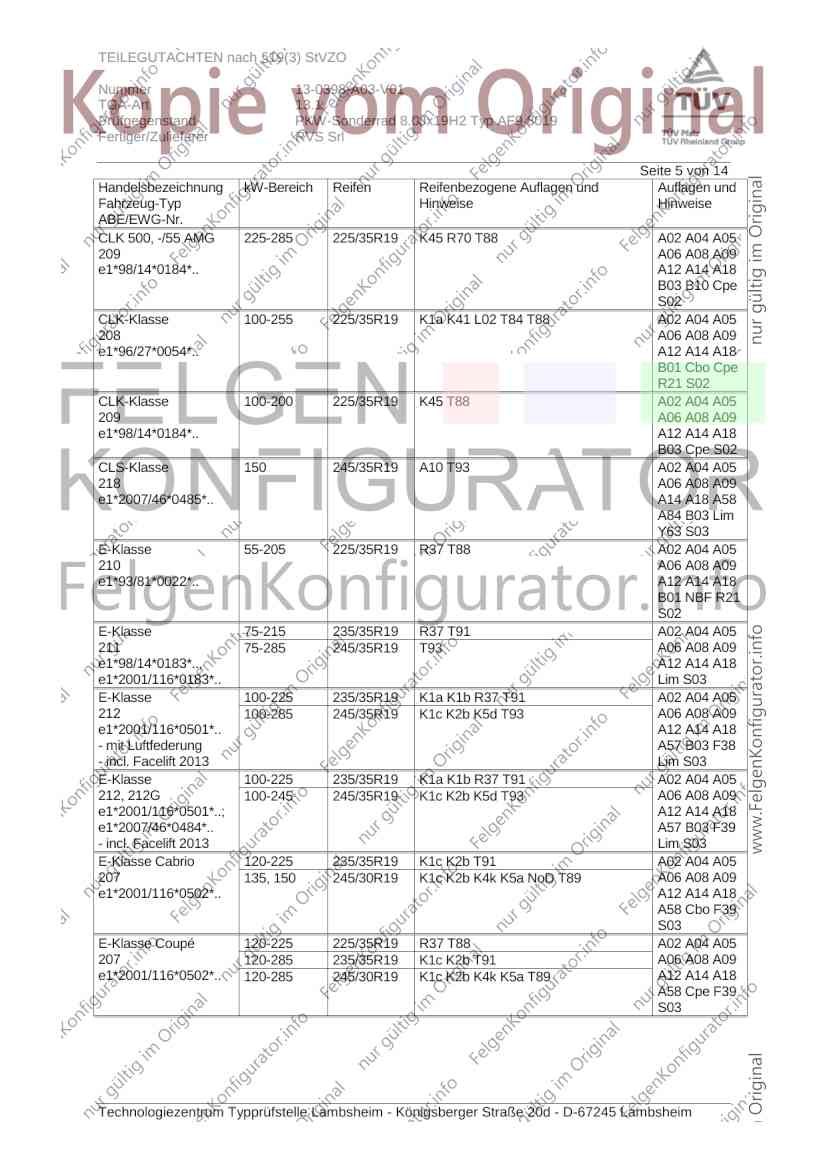

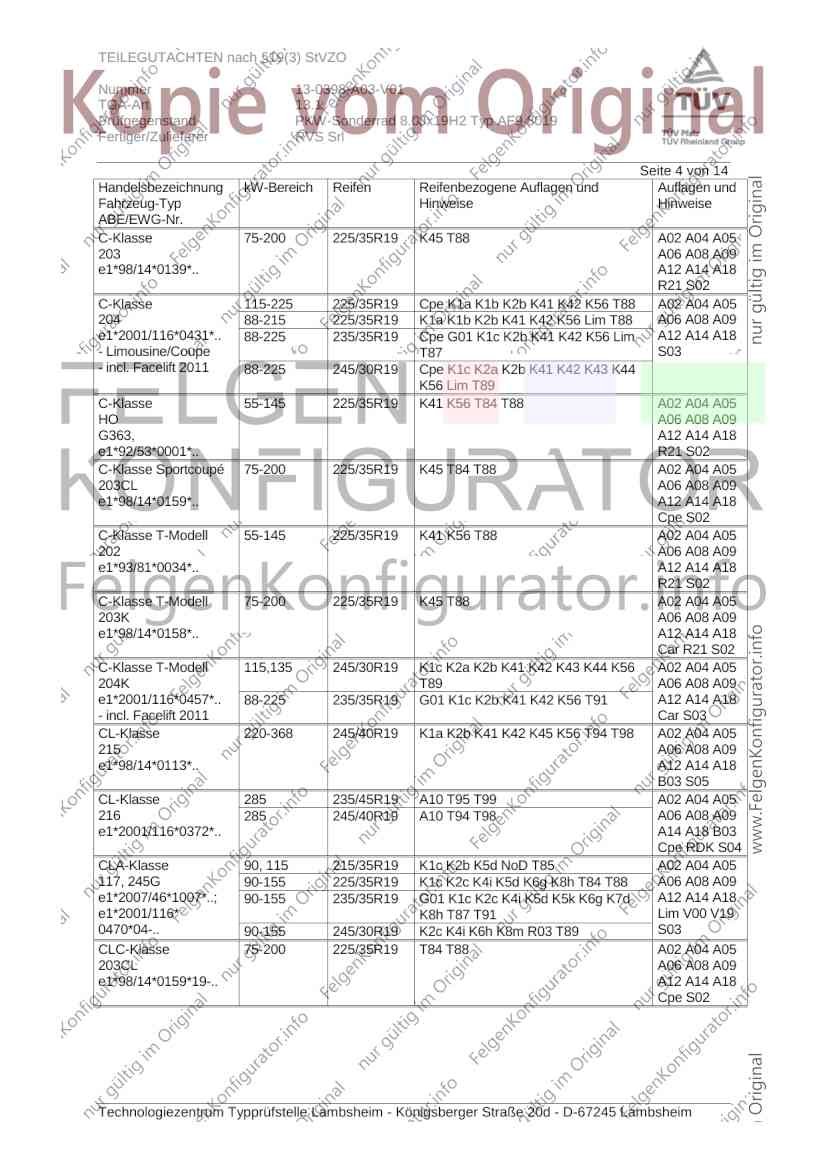

TEILEGUTACHTEN nach §19(3) StVZO
Nummer 13-0398-A03-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8.0Jx19H2 Typ AF9 8019
Fertiger/Zulieferer RVS Srl
Seite 1 von 14
Hersteller SAT-Autosport GmbH & Co.KG
Albert-Latz Straße 2
53879 Euskirchen
QM.Nr.:1213016627 TMS
Prüfgegenstand PKW-Sonderrad
Modell AF9 - AC-601
Typ AF9 8019
Radgröße 8.0Jx19H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
31B AF9 8,0Jx19H2 / ohne Ring 5/112/66,6 35 730 2200
Kennzeichnungen
Herstellerzeichen RVS (Firmenlogo)
Radtyp und Ausführung AC-601 / AF9 ... (s.o.)
Radgröße 8.0Jx19H2
Einpresstiefe ET...(s.o.)
Herkunftsmerkmal Made in Italy
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M14x1,5 Kugel d=25,6 120 30
S02 Schraube M12x1,5 Kugel d=25,6 110 26
S03 Schraube M14x1,5 Kugel d=25,6 130 30
S04 Schraube M14x1,5 Kugel d=25,6 150 30
S05 Schraube M14x1,5 Kugel d=25,6 150 32
S06 Schraube M14x1,5 Kugel d=25,6 140 32
S07 Schraube M14x1,5 Kugel d=25,6 125 30
Prüfungen
Das Gutachten über die Sonderradprüfungen wurde von der TÜV Pfalz Verkehrswesen GmbH unter
der Gutachten Nr. 130398-A00-V01 ausgestellt.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Mercedes-Benz
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 13-0398-A03-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8.0Jx19H2 Typ AF9 8019
Fertiger/Zulieferer RVS Srl

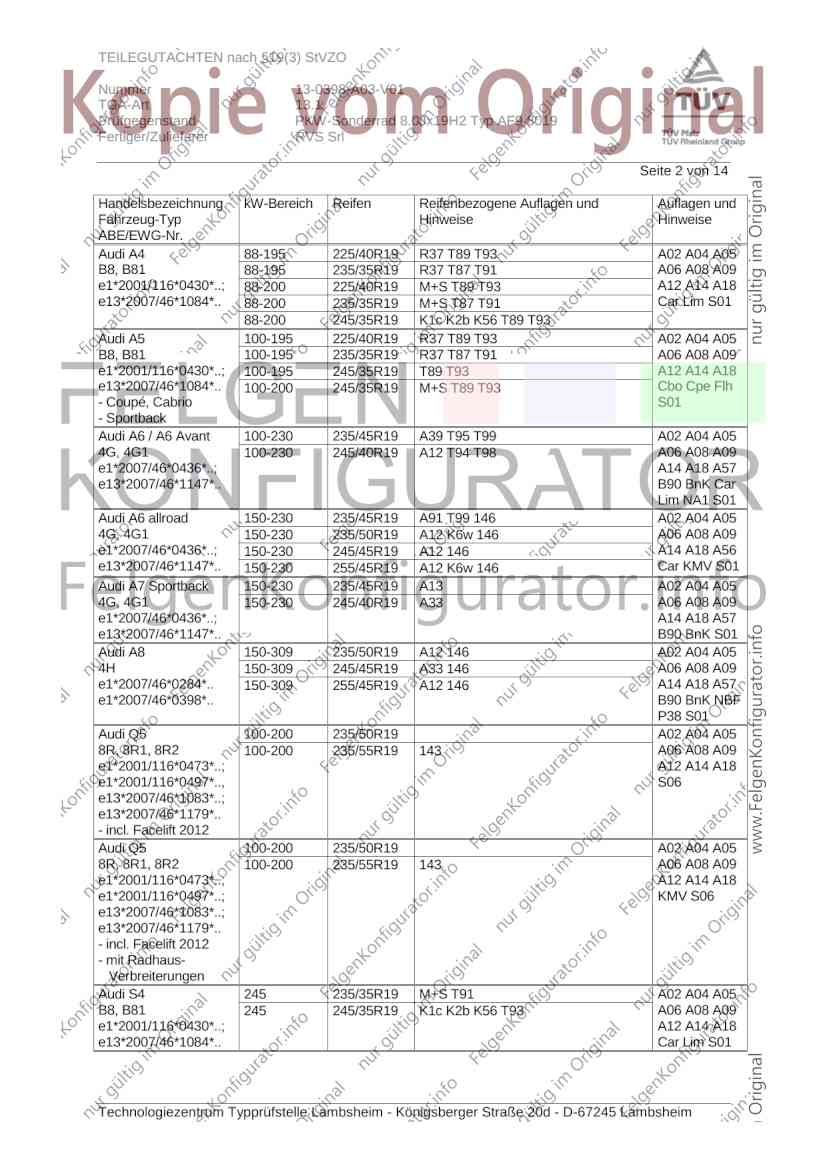

Seite 2 von 14
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A4 88-195 225/40R19 R37 T89 T93 A02 A04 A05
B8, B81 88-195 235/35R19 R37 T87 T91 A06 A08 A09
e1*2001/116*0430*..; 88-200 225/40R19 M+S T89 T93 A12 A14 A18
e13*2007/46*1084*.. 88-200 235/35R19 M+S T87 T91 Car Lim S01
88-200 245/35R19 K1c K2b K56 T89 T93
Audi A5 100-195 225/40R19 R37 T89 T93 A02 A04 A05
B8, B81 100-195 235/35R19 R37 T87 T91 A06 A08 A09
e1*2001/116*0430*..; 100-195 245/35R19 T89 T93 A12 A14 A18
e13*2007/46*1084*.. 100-200 245/35R19 M+S T89 T93 Cbo Cpe Flh
- Coupé, Cabrio S01
- Sportback
Audi A6 / A6 Avant 100-230 235/45R19 A39 T95 T99 A02 A04 A05
4G, 4G1 100-230 245/40R19 A12 T94 T98 A06 A08 A09
e1*2007/46*0436*..; A14 A18 A57
e13*2007/46*1147*.. B90 BnK Car
Lim NA1 S01
Audi A6 allroad 150-230 235/45R19 A91 T99 146 A02 A04 A05
4G, 4G1 150-230 235/50R19 A12 K6w 146 A06 A08 A09
e1*2007/46*0436*..; 150-230 245/45R19 A12 146 A14 A18 A56
e13*2007/46*1147*.. 150-230 255/45R19 A12 K6w 146 Car KMV S01
Audi A7 Sportback 150-230 235/45R19 A13 A02 A04 A05
4G, 4G1 150-230 245/40R19 A33 A06 A08 A09
e1*2007/46*0436*..; A14 A18 A57
e13*2007/46*1147*.. B90 BnK S01
Audi A8 150-309 235/50R19 A12 146 A02 A04 A05
4H 150-309 245/45R19 A33 146 A06 A08 A09
e1*2007/46*0284*.. 150-309 255/45R19 A12 146 A14 A18 A57
e1*2007/46*0398*.. B90 BnK NBF
P38 S01
Audi Q5 100-200 235/50R19 A02 A04 A05
8R, 8R1, 8R2 100-200 235/55R19 143 A06 A08 A09
e1*2001/116*0473*..; A12 A14 A18
e1*2001/116*0497*.., S06
e13*2007/46*1083*..;
e13*2007/46*1179*..
- incl. Facelift 2012
Audi Q5 100-200 235/50R19 A02 A04 A05
8R, 8R1, 8R2 100-200 235/55R19 143 A06 A08 A09
e1*2001/116*0473*..; A12 A14 A18
e1*2001/116*0497*..; KMV S06
e13*2007/46*1083*..;
e13*2007/46*1179*..
- incl. Facelift 2012
- mit Radhaus-
Verbreiterungen
Audi S4 245 235/35R19 M+S T91 A02 A04 A05
B8, B81 245 245/35R19 K1c K2b K56 T93 A06 A08 A09
e1*2001/116*0430*..; A12 A14 A18
e13*2007/46*1084*.. Car Lim S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 13-0398-A03-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8.0Jx19H2 Typ AF9 8019
Fertiger/Zulieferer RVS Srl

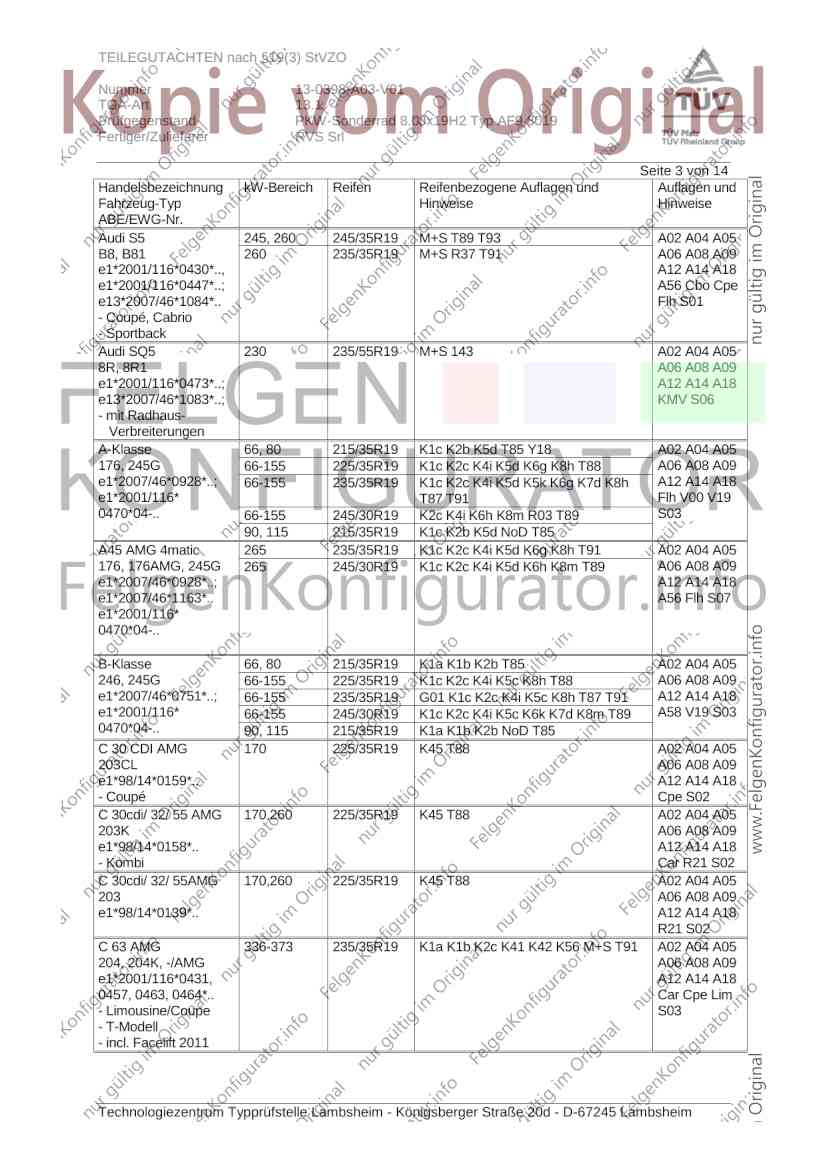

Seite 3 von 14
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi S5 245, 260 245/35R19 M+S T89 T93 A02 A04 A05
B8, B81 260 235/35R19 M+S R37 T91 A06 A08 A09
e1*2001/116*0430*.., A12 A14 A18
e1*2001/116*0447*..; A56 Cbo Cpe
e13*2007/46*1084*.. Flh S01
- Coupé, Cabrio
- Sportback
Audi SQ5 230 235/55R19 M+S 143 A02 A04 A05
8R, 8R1 A06 A08 A09
e1*2001/116*0473*..; A12 A14 A18
e13*2007/46*1083*..; KMV S06
- mit Radhaus-
Verbreiterungen
A-Klasse 66, 80 215/35R19 K1c K2b K5d T85 Y18 A02 A04 A05
176, 245G 66-155 225/35R19 K1c K2c K4i K5d K6g K8h T88 A06 A08 A09
e1*2007/46*0928*..; 66-155 235/35R19 K1c K2c K4i K5d K5k K6g K7d K8h A12 A14 A18
e1*2001/116* T87 T91 Flh V00 V19
0470*04-.. 66-155 245/30R19 K2c K4i K6h K8m R03 T89 S03
90, 115 215/35R19 K1c K2b K5d NoD T85
A45 AMG 4matic 265 235/35R19 K1c K2c K4i K5d K6g K8h T91 A02 A04 A05
176, 176AMG, 245G 265 245/30R19 K1c K2c K4i K5d K6h K8m T89 A06 A08 A09
e1*2007/46*0928*..; A12 A14 A18
e1*2007/46*1163*.. A56 Flh S07
e1*2001/116*
0470*04-..
B-Klasse 66, 80 215/35R19 K1a K1b K2b T85 A02 A04 A05
246, 245G 66-155 225/35R19 K1c K2c K4i K5c K8h T88 A06 A08 A09
e1*2007/46*0751*..; 66-155 235/35R19 G01 K1c K2c K4i K5c K8h T87 T91 A12 A14 A18
e1*2001/116* 66-155 245/30R19 K1c K2c K4i K5c K6k K7d K8m T89 A58 V19 S03
0470*04-.. 90, 115 215/35R19 K1a K1b K2b NoD T85
C 30 CDI AMG 170 225/35R19 K45 T88 A02 A04 A05
203CL A06 A08 A09
e1*98/14*0159*.. A12 A14 A18
- Coupé Cpe S02
C 30cdi/ 32/ 55 AMG 170,260 225/35R19 K45 T88 A02 A04 A05
203K A06 A08 A09
e1*98/14*0158*.. A12 A14 A18
- Kombi Car R21 S02
C 30cdi/ 32/ 55AMG 170,260 225/35R19 K45 T88 A02 A04 A05
203 A06 A08 A09
e1*98/14*0139*.. A12 A14 A18
R21 S02
C 63 AMG 336-373 235/35R19 K1a K1b K2c K41 K42 K56 M+S T91 A02 A04 A05
204, 204K, -/AMG A06 A08 A09
e1*2001/116*0431, A12 A14 A18
0457, 0463, 0464*.. Car Cpe Lim
- Limousine/Coupe S03
- T-Modell
- incl. Facelift 2011
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 13-0398-A03-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8.0Jx19H2 Typ AF9 8019
Fertiger/Zulieferer RVS Srl
Seite 4 von 14
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
C-Klasse 75-200 225/35R19 K45 T88 A02 A04 A05
203 A06 A08 A09
e1*98/14*0139*.. A12 A14 A18
R21 S02
C-Klasse 115-225 225/35R19 Cpe K1a K1b K2b K41 K42 K56 T88 A02 A04 A05
204 88-215 225/35R19 K1a K1b K2b K41 K42 K56 Lim T88 A06 A08 A09
e1*2001/116*0431*.. 88-225 235/35R19 Cpe G01 K1c K2b K41 K42 K56 Lim A12 A14 A18
- Limousine/Coupe T87 S03
- incl. Facelift 2011 88-225 245/30R19 Cpe K1c K2a K2b K41 K42 K43 K44
K56 Lim T89
C-Klasse 55-145 225/35R19 K41 K56 T84 T88 A02 A04 A05
HO A06 A08 A09
G363, A12 A14 A18
e1*92/53*0001*.. R21 S02
C-Klasse Sportcoupé 75-200 225/35R19 K45 T84 T88 A02 A04 A05
203CL A06 A08 A09
e1*98/14*0159*.. A12 A14 A18
Cpe S02
C-Klasse T-Modell 55-145 225/35R19 K41 K56 T88 A02 A04 A05
202 A06 A08 A09
e1*93/81*0034*.. A12 A14 A18
R21 S02
C-Klasse T-Modell 75-200 225/35R19 K45 T88 A02 A04 A05
203K A06 A08 A09
e1*98/14*0158*.. A12 A14 A18
Car R21 S02
C-Klasse T-Modell 115,135 245/30R19 K1c K2a K2b K41 K42 K43 K44 K56 A02 A04 A05
204K T89 A06 A08 A09
e1*2001/116*0457*.. 88-225 235/35R19 G01 K1c K2b K41 K42 K56 T91 A12 A14 A18
- incl. Facelift 2011 Car S03
CL-Klasse 220-368 245/40R19 K1a K2b K41 K42 K45 K56 T94 T98 A02 A04 A05
215 A06 A08 A09
e1*98/14*0113*.. A12 A14 A18
B03 S05
CL-Klasse 285 235/45R19 A10 T95 T99 A02 A04 A05
216 285 245/40R19 A10 T94 T98 A06 A08 A09
e1*2001/116*0372*.. A14 A18 B03
Cpe RDK S04
CLA-Klasse 90, 115 215/35R19 K1c K2b K5d NoD T85 A02 A04 A05
117, 245G 90-155 225/35R19 K1c K2c K4i K5d K6g K8h T84 T88 A06 A08 A09
e1*2007/46*1007*..; 90-155 235/35R19 G01 K1c K2c K4i K5d K5k K6g K7d A12 A14 A18
e1*2001/116* K8h T87 T91 Lim V00 V19
0470*04-.. 90-155 245/30R19 K2c K4i K6h K8m R03 T89 S03
CLC-Klasse 75-200 225/35R19 T84 T88 A02 A04 A05
203CL A06 A08 A09
e1*98/14*0159*19-.. A12 A14 A18
Cpe S02
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 13-0398-A03-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8.0Jx19H2 Typ AF9 8019
Fertiger/Zulieferer RVS Srl
Seite 5 von 14
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
CLK 500, -/55 AMG 225-285 225/35R19 K45 R70 T88 A02 A04 A05
209 A06 A08 A09
e1*98/14*0184*.. A12 A14 A18
B03 B10 Cpe
S02
CLK-Klasse 100-255 225/35R19 K1a K41 L02 T84 T88 A02 A04 A05
208 A06 A08 A09
e1*96/27*0054*.. A12 A14 A18
B01 Cbo Cpe
R21 S02
CLK-Klasse 100-200 225/35R19 K45 T88 A02 A04 A05
209 A06 A08 A09
e1*98/14*0184*.. A12 A14 A18
B03 Cpe S02
CLS-Klasse 150 245/35R19 A10 T93 A02 A04 A05
218 A06 A08 A09
e1*2007/46*0485*.. A14 A18 A58
A84 B03 Lim
Y63 S03
E-Klasse 55-205 225/35R19 R37 T88 A02 A04 A05
210 A06 A08 A09
e1*93/81*0022*.. A12 A14 A18
B01 NBF R21
S02
E-Klasse 75-215 235/35R19 R37 T91 A02 A04 A05
211 75-285 245/35R19 T93 A06 A08 A09
e1*98/14*0183*.., A12 A14 A18
e1*2001/116*0183*.. Lim S03
E-Klasse 100-225 235/35R19 K1a K1b R37 T91 A02 A04 A05
212 100-285 245/35R19 K1c K2b K5d T93 A06 A08 A09
e1*2001/116*0501*.. A12 A14 A18
- mit Luftfederung A57 B03 F38
- incl. Facelift 2013 Lim S03
E-Klasse 100-225 235/35R19 K1a K1b R37 T91 A02 A04 A05
212, 212G 100-245 245/35R19 K1c K2b K5d T93 A06 A08 A09
e1*2001/116*0501*..; A12 A14 A18
e1*2007/46*0484*.. A57 B03 F39
- incl. Facelift 2013 Lim S03
E-Klasse Cabrio 120-225 235/35R19 K1c K2b T91 A02 A04 A05
207 135, 150 245/30R19 K1c K2b K4k K5a NoD T89 A06 A08 A09
e1*2001/116*0502*.. A12 A14 A18
A58 Cbo F39
S03
E-Klasse Coupé 120-225 225/35R19 R37 T88 A02 A04 A05
207 120-285 235/35R19 K1c K2b T91 A06 A08 A09
e1*2001/116*0502*.. 120-285 245/30R19 K1c K2b K4k K5a T89 A12 A14 A18
A58 Cpe F39
S03
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 13-0398-A03-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8.0Jx19H2 Typ AF9 8019
Fertiger/Zulieferer RVS Srl

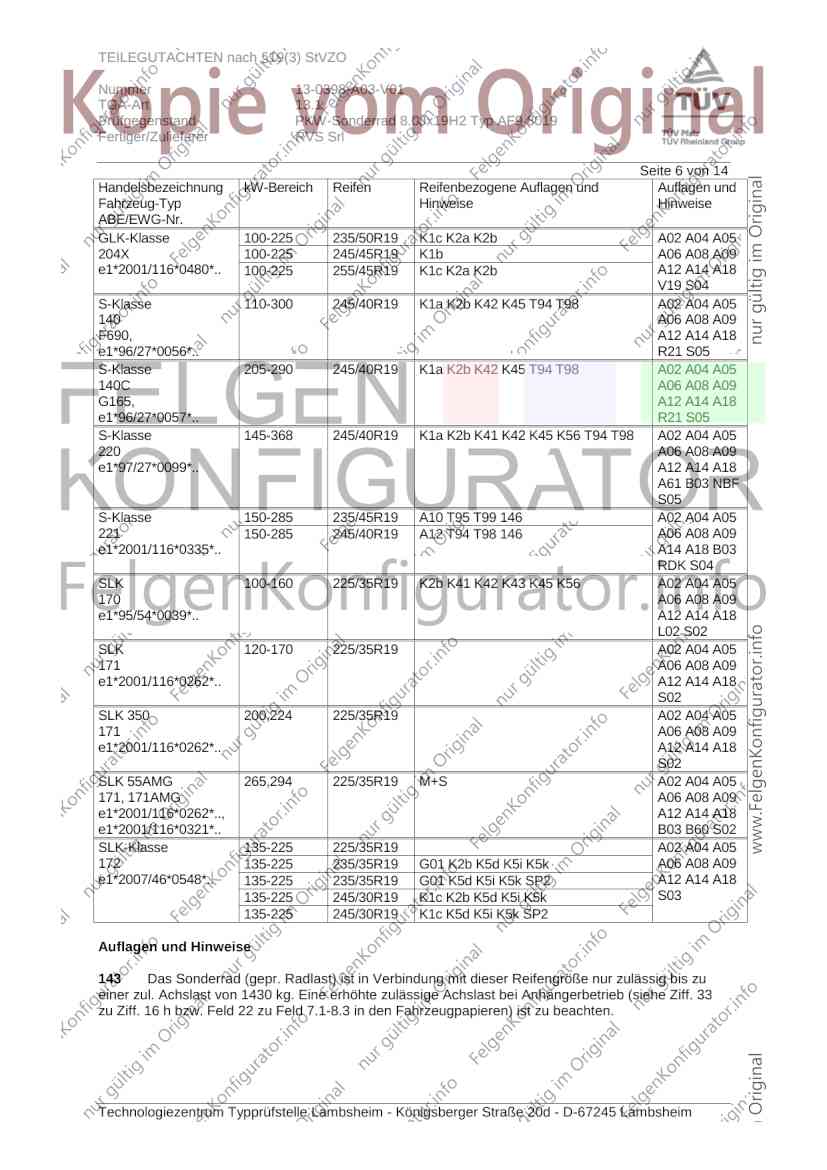

Seite 6 von 14
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
GLK-Klasse 100-225 235/50R19 K1c K2a K2b A02 A04 A05
204X 100-225 245/45R19 K1b A06 A08 A09
e1*2001/116*0480*.. 100-225 255/45R19 K1c K2a K2b A12 A14 A18
V19 S04
S-Klasse 110-300 245/40R19 K1a K2b K42 K45 T94 T98 A02 A04 A05
140 A06 A08 A09
F690, A12 A14 A18
e1*96/27*0056*.. R21 S05
S-Klasse 205-290 245/40R19 K1a K2b K42 K45 T94 T98 A02 A04 A05
140C A06 A08 A09
G165, A12 A14 A18
e1*96/27*0057*.. R21 S05
S-Klasse 145-368 245/40R19 K1a K2b K41 K42 K45 K56 T94 T98 A02 A04 A05
220 A06 A08 A09
e1*97/27*0099*.. A12 A14 A18
A61 B03 NBF
S05
S-Klasse 150-285 235/45R19 A10 T95 T99 146 A02 A04 A05
221 150-285 245/40R19 A12 T94 T98 146 A06 A08 A09
e1*2001/116*0335*.. A14 A18 B03
RDK S04
SLK 100-160 225/35R19 K2b K41 K42 K43 K45 K56 A02 A04 A05
170 A06 A08 A09
e1*95/54*0039*.. A12 A14 A18
L02 S02
SLK 120-170 225/35R19 A02 A04 A05
171 A06 A08 A09
e1*2001/116*0262*.. A12 A14 A18
S02
SLK 350 200,224 225/35R19 A02 A04 A05
171 A06 A08 A09
e1*2001/116*0262*.. A12 A14 A18
S02
SLK 55AMG 265,294 225/35R19 M+S A02 A04 A05
171, 171AMG A06 A08 A09
e1*2001/116*0262*.., A12 A14 A18
e1*2001/116*0321*.. B03 B60 S02
SLK-Klasse 135-225 225/35R19 A02 A04 A05
172 135-225 235/35R19 G01 K2b K5d K5i K5k A06 A08 A09
e1*2007/46*0548*.. 135-225 235/35R19 G01 K5d K5i K5k SP2 A12 A14 A18
135-225 245/30R19 K1c K2b K5d K5i K5k S03
135-225 245/30R19 K1c K5d K5i K5k SP2
Auflagen und Hinweise
143 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1430 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 13-0398-A03-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8.0Jx19H2 Typ AF9 8019
Fertiger/Zulieferer RVS Srl

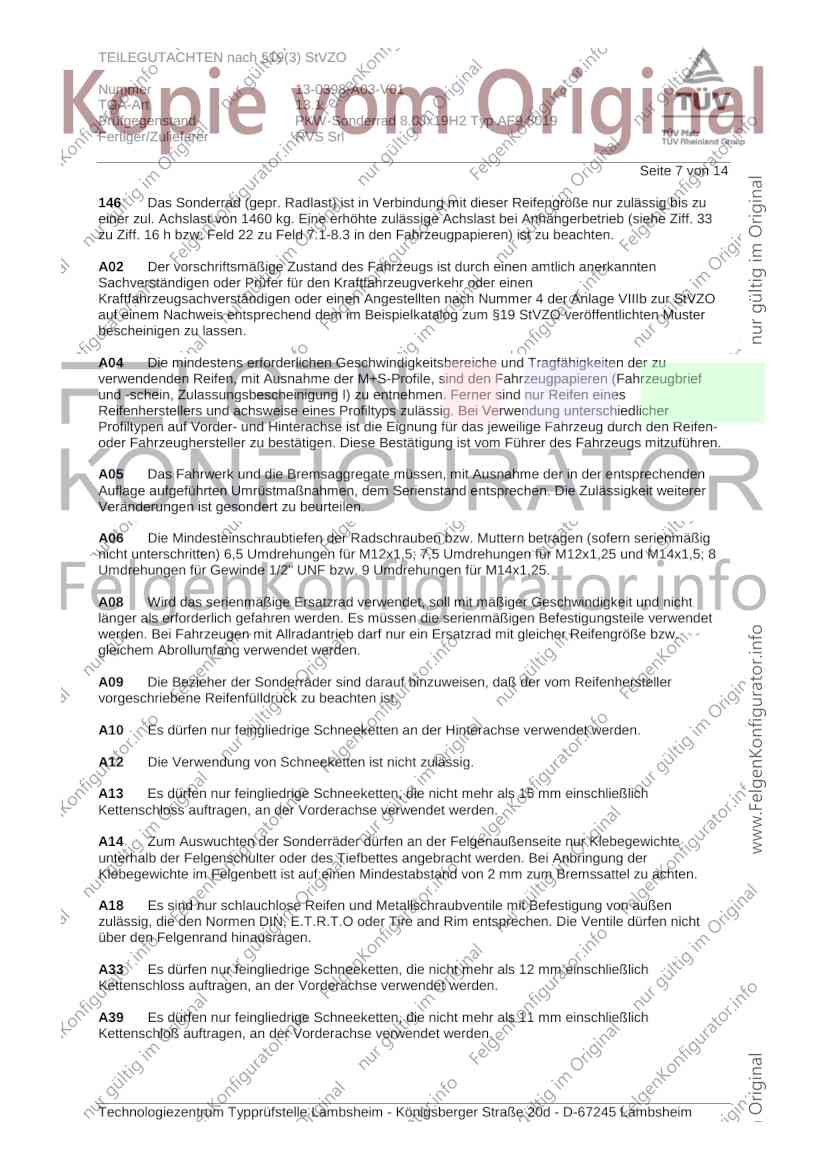

Seite 7 von 14
146 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1460 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A02 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief
und -schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines
Reifenherstellers und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher
Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen-
oder Fahrzeughersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A06 Die Mindesteinschraubtiefen der Radschrauben bzw. Muttern betragen (sofern serienmäßig
nicht unterschritten) 6,5 Umdrehungen für M12x1,5; 7,5 Umdrehungen für M12x1,25 und M14x1,5; 8
Umdrehungen für Gewinde 1/2" UNF bzw. 9 Umdrehungen für M14x1,25.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, daß der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A10 Es dürfen nur feingliedrige Schneeketten an der Hinterachse verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der
Klebegewichte im Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A18 Es sind nur schlauchlose Reifen und Metallschraubventile mit Befestigung von außen
zulässig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Die Ventile dürfen nicht
über den Felgenrand hinausragen.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A39 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 11 mm einschließlich
Kettenschloß auftragen, an der Vorderachse verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 13-0398-A03-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8.0Jx19H2 Typ AF9 8019
Fertiger/Zulieferer RVS Srl

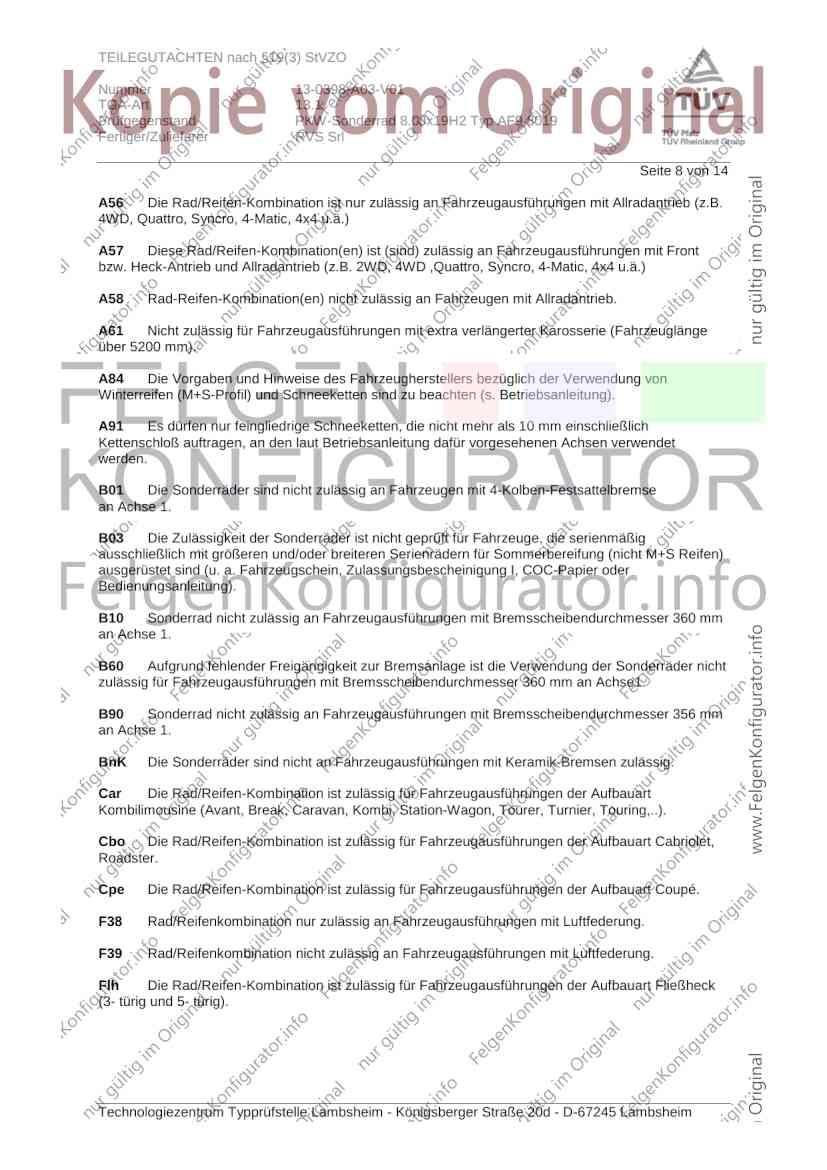

Seite 8 von 14
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u.ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD ,Quattro, Syncro, 4-Matic, 4x4 u.ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A61 Nicht zulässig für Fahrzeugausführungen mit extra verlängerter Karosserie (Fahrzeuglänge
über 5200 mm).
A84 Die Vorgaben und Hinweise des Fahrzeugherstellers bezüglich der Verwendung von
Winterreifen (M+S-Profil) und Schneeketten sind zu beachten (s. Betriebsanleitung).
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich
Kettenschloß auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
B01 Die Sonderräder sind nicht zulässig an Fahrzeugen mit 4-Kolben-Festsattelbremse
an Achse 1.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
B10 Sonderrad nicht zulässig an Fahrzeugausführungen mit Bremsscheibendurchmesser 360 mm
an Achse 1.
B60 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung der Sonderräder nicht
zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 360 mm an Achse1.
B90 Sonderrad nicht zulässig an Fahrzeugausführungen mit Bremsscheibendurchmesser 356 mm
an Achse 1.
BnK Die Sonderräder sind nicht an Fahrzeugausführungen mit Keramik-Bremsen zulässig.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
F38 Rad/Reifenkombination nur zulässig an Fahrzeugausführungen mit Luftfederung.
F39 Rad/Reifenkombination nicht zulässig an Fahrzeugausführungen mit Luftfederung.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3- türig und 5- türig).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 13-0398-A03-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8.0Jx19H2 Typ AF9 8019
Fertiger/Zulieferer RVS Srl

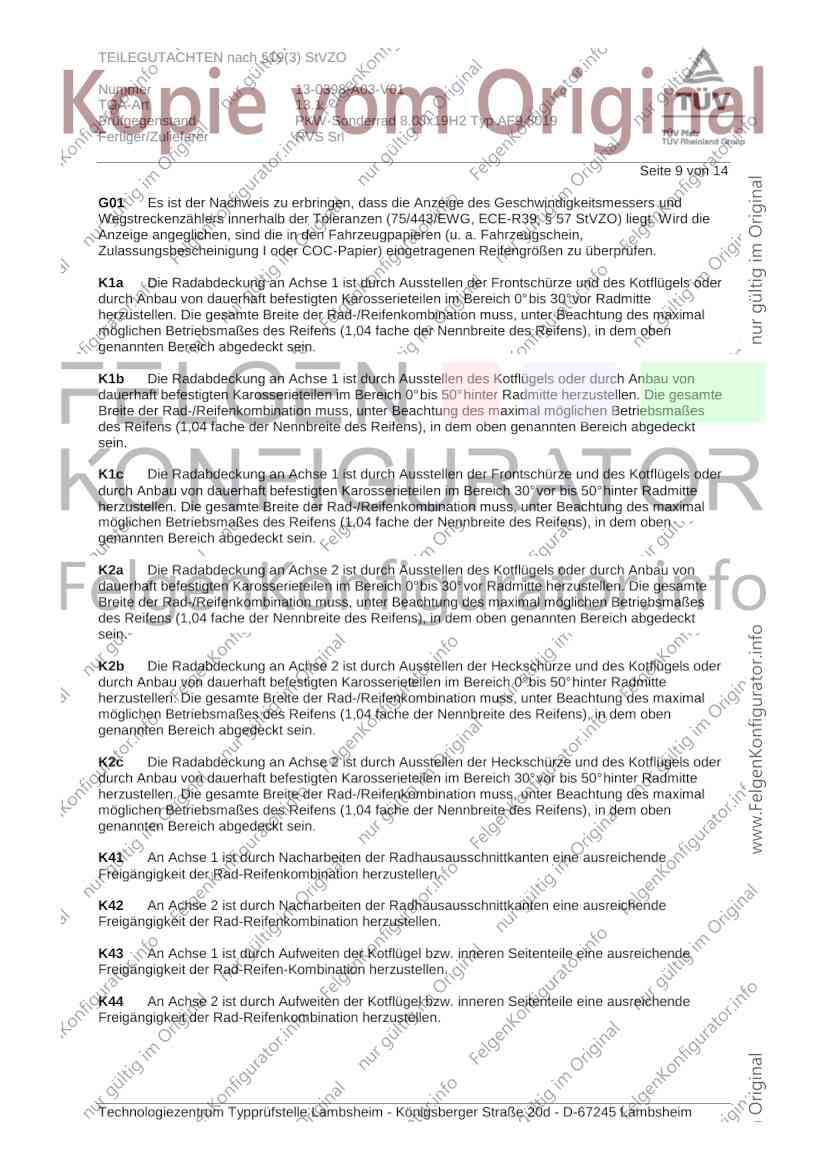

Seite 9 von 14
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K43 An Achse 1 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifen-Kombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 13-0398-A03-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8.0Jx19H2 Typ AF9 8019
Fertiger/Zulieferer RVS Srl

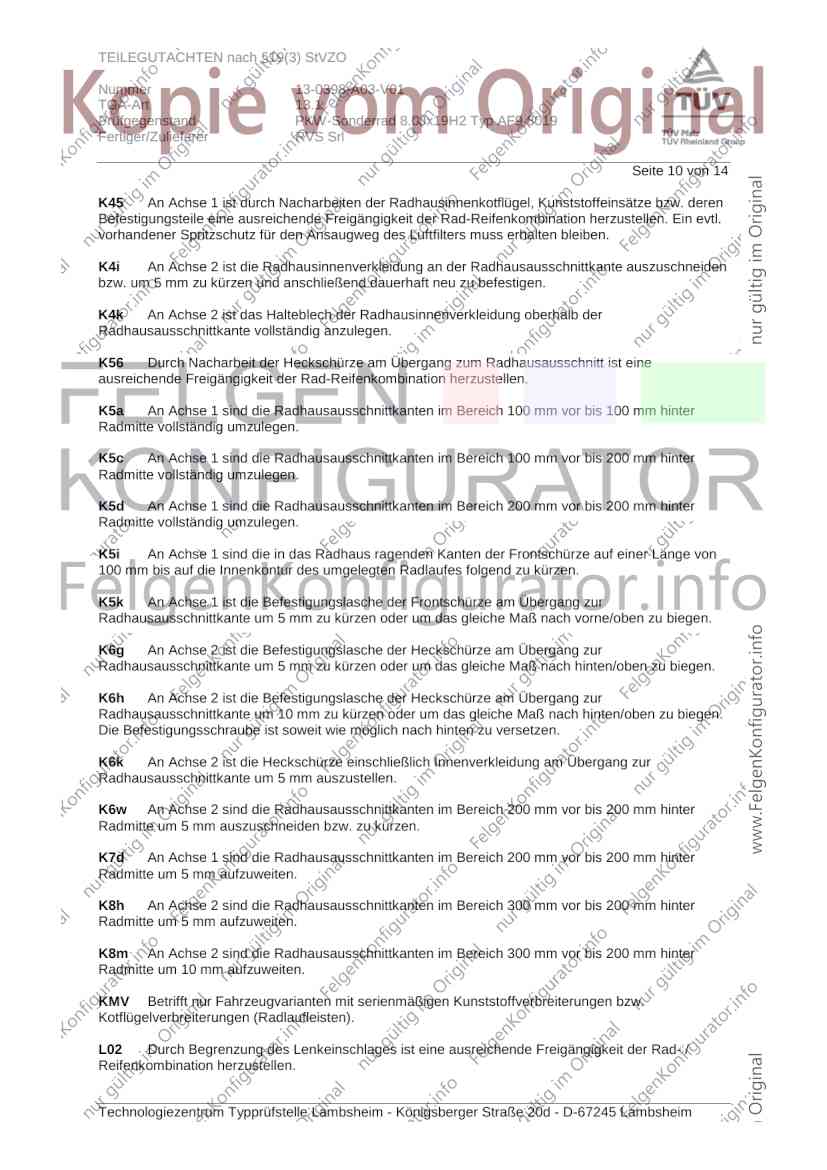

Seite 10 von 14
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K4k An Achse 2 ist das Halteblech der Radhausinnenverkleidung oberhalb der
Radhausausschnittkante vollständig anzulegen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K5c An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5i An Achse 1 sind die in das Radhaus ragenden Kanten der Frontschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K5k An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6k An Achse 2 ist die Heckschürze einschließlich Innenverkleidung am Übergang zur
Radhausausschnittkante um 5 mm auszustellen.
K6w An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K7d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- /
Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 13-0398-A03-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8.0Jx19H2 Typ AF9 8019
Fertiger/Zulieferer RVS Srl

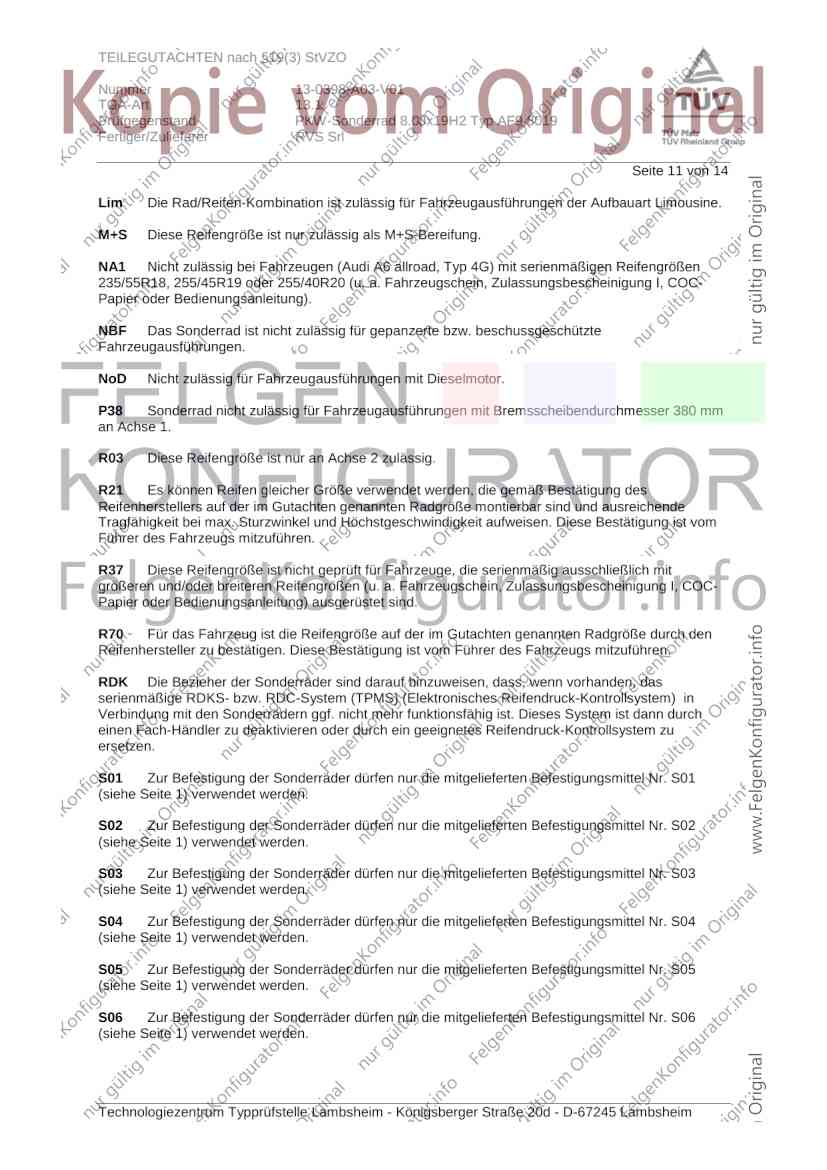

Seite 11 von 14
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NA1 Nicht zulässig bei Fahrzeugen (Audi A6 allroad, Typ 4G) mit serienmäßigen Reifengrößen
235/55R18, 255/45R19 oder 255/40R20 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung).
NBF Das Sonderrad ist nicht zulässig für gepanzerte bzw. beschussgeschützte
Fahrzeugausführungen.
NoD Nicht zulässig für Fahrzeugausführungen mit Dieselmotor.
P38 Sonderrad nicht zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 380 mm
an Achse 1.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R21 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des
Reifenherstellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende
Tragfähigkeit bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen. Diese Bestätigung ist vom
Führer des Fahrzeugs mitzuführen.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
RDK Die Bezieher der Sonderräder sind darauf hinzuweisen, dass, wenn vorhanden, das
serienmäßige RDKS- bzw. RDC-System (TPMS) (Elektronisches Reifendruck-Kontrollsystem) in
Verbindung mit den Sonderrädern ggf. nicht mehr funktionsfähig ist. Dieses System ist dann durch
einen Fach-Händler zu deaktivieren oder durch ein geeignetes Reifendruck-Kontrollsystem zu
ersetzen.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
S04 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04
(siehe Seite 1) verwendet werden.
S05 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05
(siehe Seite 1) verwendet werden.
S06 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06
(siehe Seite 1) verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 13-0398-A03-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8.0Jx19H2 Typ AF9 8019
Fertiger/Zulieferer RVS Srl

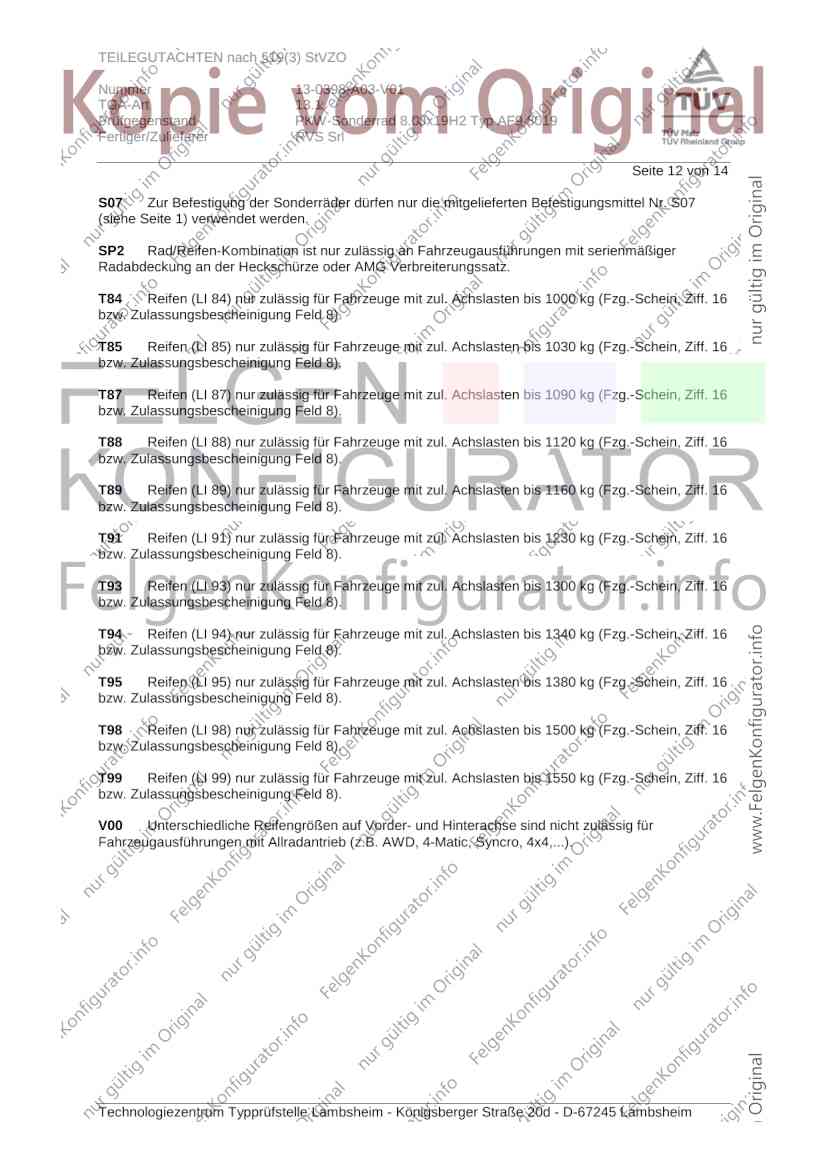

Seite 12 von 14
S07 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S07
(siehe Seite 1) verwendet werden.
SP2 Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit serienmäßiger
Radabdeckung an der Heckschürze oder AMG Verbreiterungssatz.
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 13-0398-A03-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8.0Jx19H2 Typ AF9 8019
Fertiger/Zulieferer RVS Srl

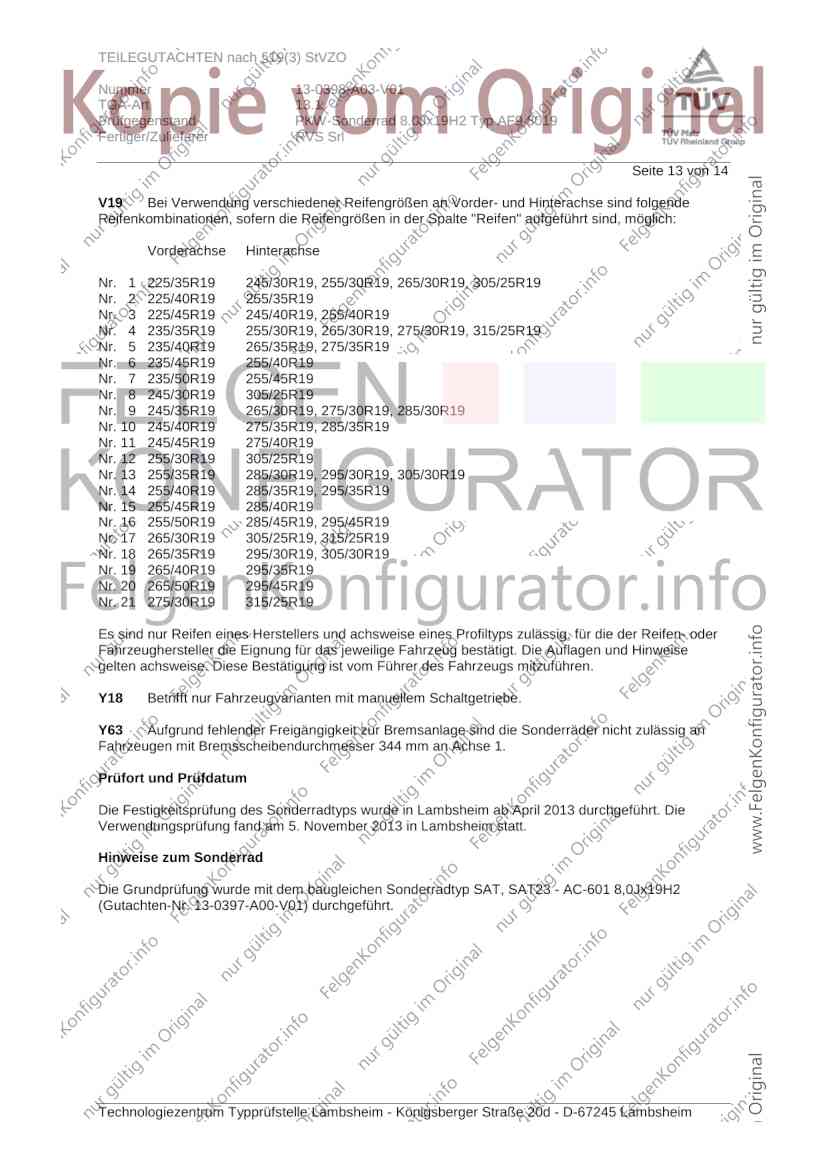

Seite 13 von 14
V19 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 225/35R19 245/30R19, 255/30R19, 265/30R19, 305/25R19
Nr. 2 225/40R19 255/35R19
Nr. 3 225/45R19 245/40R19, 255/40R19
Nr. 4 235/35R19 255/30R19, 265/30R19, 275/30R19, 315/25R19
Nr. 5 235/40R19 265/35R19, 275/35R19
Nr. 6 235/45R19 255/40R19
Nr. 7 235/50R19 255/45R19
Nr. 8 245/30R19 305/25R19
Nr. 9 245/35R19 265/30R19, 275/30R19, 285/30R19
Nr. 10 245/40R19 275/35R19, 285/35R19
Nr. 11 245/45R19 275/40R19
Nr. 12 255/30R19 305/25R19
Nr. 13 255/35R19 285/30R19, 295/30R19, 305/30R19
Nr. 14 255/40R19 285/35R19, 295/35R19
Nr. 15 255/45R19 285/40R19
Nr. 16 255/50R19 285/45R19, 295/45R19
Nr. 17 265/30R19 305/25R19, 315/25R19
Nr. 18 265/35R19 295/30R19, 305/30R19
Nr. 19 265/40R19 295/35R19
Nr. 20 265/50R19 295/45R19
Nr. 21 275/30R19 315/25R19
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Y18 Betrifft nur Fahrzeugvarianten mit manuellem Schaltgetriebe.
Y63 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 344 mm an Achse 1.
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in Lambsheim ab April 2013 durchgeführt. Die
Verwendungsprüfung fand am 5. November 2013 in Lambsheim statt.
Hinweise zum Sonderrad
Die Grundprüfung wurde mit dem baugleichen Sonderradtyp SAT, SAT23 - AC-601 8,0Jx19H2
(Gutachten-Nr. 13-0397-A00-V01) durchgeführt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 13-0398-A03-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8.0Jx19H2 Typ AF9 8019
Fertiger/Zulieferer RVS Srl
Seite 14 von 14
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 14 und gilt für Sonderräder ab Herstellungsdatum März 2013.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 5. November 2013
Schmidt 00202259.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
