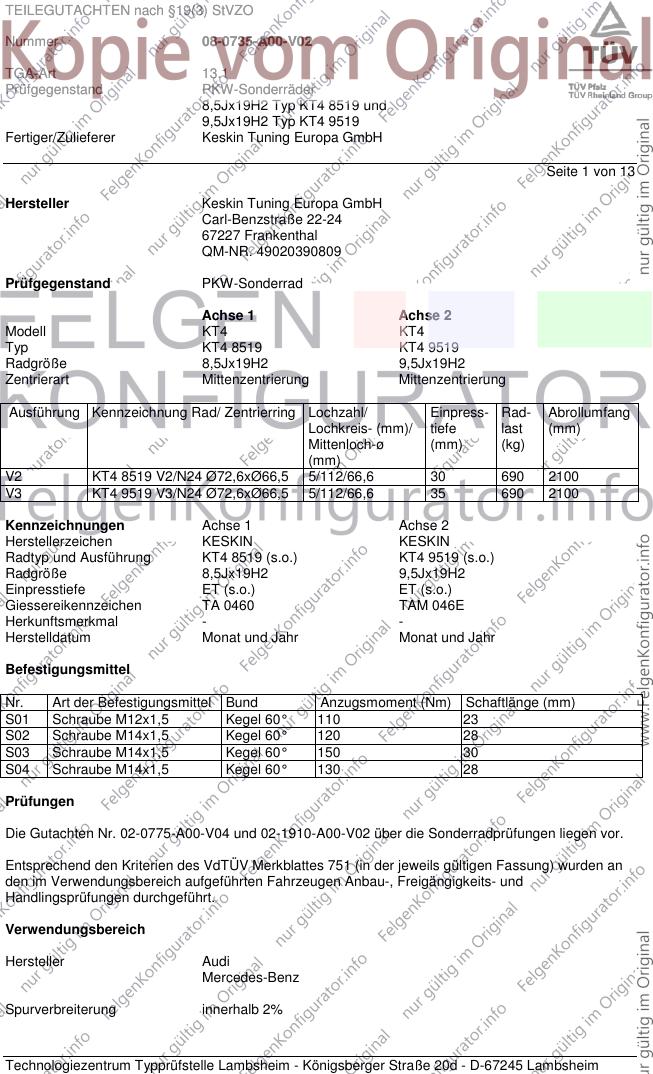

TEILEGUTACHTEN nach §19(3) StVZO
Nummer 08-0735-A00-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
8,5Jx19H2 Typ KT4 8519 und
9,5Jx19H2 Typ KT4 9519
Fertiger/Zulieferer Keskin Tuning Europa GmbH
Seite 1 von 13
Hersteller Keskin Tuning Europa GmbH
Carl-Benzstraße 22-24
67227 Frankenthal
QM-NR. 49020390809
Prüfgegenstand PKW-Sonderrad
Achse 1 Achse 2
Modell KT4 KT4
Typ KT4 8519 KT4 9519
Radgröße 8,5Jx19H2 9,5Jx19H2
Zentrierart Mittenzentrierung Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
V2 KT4 8519 V2/N24 Ø72,6xØ66,5 5/112/66,6 30 690 2100
V3 KT4 9519 V3/N24 Ø72,6xØ66,5 5/112/66,6 35 690 2100
Kennzeichnungen Achse 1 Achse 2
Herstellerzeichen KESKIN KESKIN
Radtyp und Ausführung KT4 8519 (s.o.) KT4 9519 (s.o.)
Radgröße 8,5Jx19H2 9,5Jx19H2
Einpresstiefe ET (s.o.) ET (s.o.)
Giessereikennzeichen TA 0460 TAM 046E
Herkunftsmerkmal - -
Herstelldatum Monat und Jahr Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M12x1,5 Kegel 60° 110 23
S02 Schraube M14x1,5 Kegel 60° 120 28
S03 Schraube M14x1,5 Kegel 60° 150 30
S04 Schraube M14x1,5 Kegel 60° 130 28
Prüfungen
Die Gutachten Nr. 02-0775-A00-V04 und 02-1910-A00-V02 über die Sonderradprüfungen liegen vor.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Mercedes-Benz
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

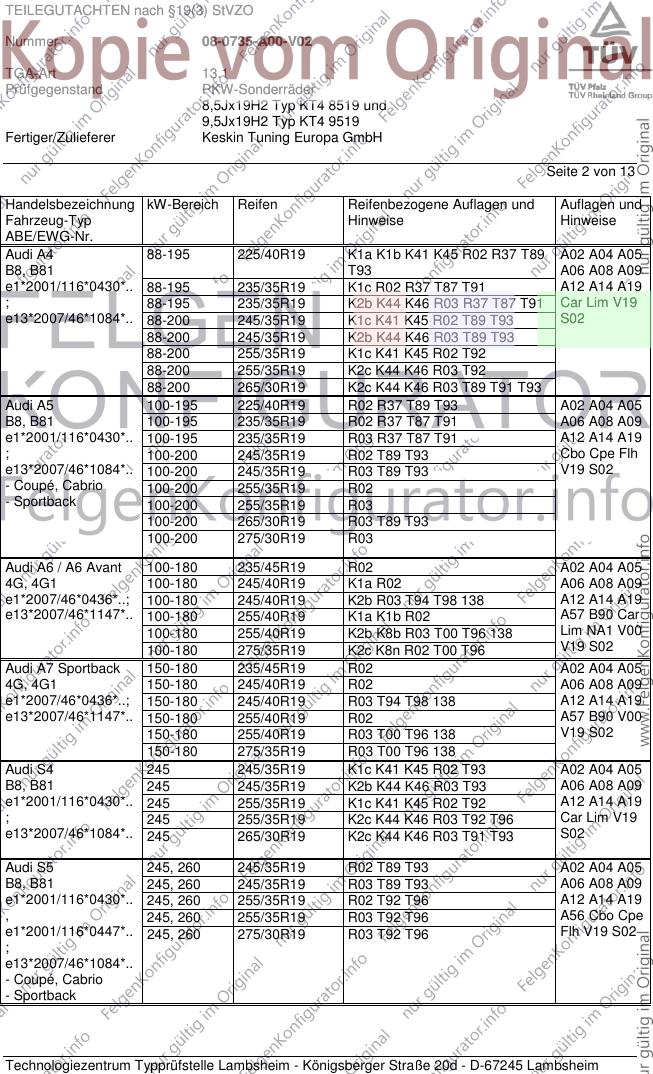

TEILEGUTACHTEN nach §19(3) StVZO
Nummer 08-0735-A00-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
8,5Jx19H2 Typ KT4 8519 und
9,5Jx19H2 Typ KT4 9519
Fertiger/Zulieferer Keskin Tuning Europa GmbH
Seite 2 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A4 88-195 225/40R19 K1a K1b K41 K45 R02 R37 T89 A02 A04 A05
B8, B81 T93 A06 A08 A09
e1*2001/116*0430*.. 88-195 235/35R19 K1c R02 R37 T87 T91 A12 A14 A19
; 88-195 235/35R19 K2b K44 K46 R03 R37 T87 T91 Car Lim V19
e13*2007/46*1084*.. 88-200 245/35R19 K1c K41 K45 R02 T89 T93 S02
88-200 245/35R19 K2b K44 K46 R03 T89 T93
88-200 255/35R19 K1c K41 K45 R02 T92
88-200 255/35R19 K2c K44 K46 R03 T92
88-200 265/30R19 K2c K44 K46 R03 T89 T91 T93
Audi A5 100-195 225/40R19 R02 R37 T89 T93 A02 A04 A05
B8, B81 100-195 235/35R19 R02 R37 T87 T91 A06 A08 A09
e1*2001/116*0430*.. 100-195 235/35R19 R03 R37 T87 T91 A12 A14 A19
; 100-200 245/35R19 R02 T89 T93 Cbo Cpe Flh
e13*2007/46*1084*.. 100-200 245/35R19 R03 T89 T93 V19 S02
- Coupé, Cabrio 100-200 255/35R19 R02
- Sportback 100-200 255/35R19 R03
100-200 265/30R19 R03 T89 T93
100-200 275/30R19 R03
Audi A6 / A6 Avant 100-180 235/45R19 R02 A02 A04 A05
4G, 4G1 100-180 245/40R19 K1a R02 A06 A08 A09
e1*2007/46*0436*..; 100-180 245/40R19 K2b R03 T94 T98 138 A12 A14 A19
e13*2007/46*1147*.. 100-180 255/40R19 K1a K1b R02 A57 B90 Car
100-180 255/40R19 K2b K8b R03 T00 T96 138 Lim NA1 V00
100-180 275/35R19 K2c K8n R02 T00 T96 V19 S02
Audi A7 Sportback 150-180 235/45R19 R02 A02 A04 A05
4G, 4G1 150-180 245/40R19 R02 A06 A08 A09
e1*2007/46*0436*..; 150-180 245/40R19 R03 T94 T98 138 A12 A14 A19
e13*2007/46*1147*.. 150-180 255/40R19 R02 A57 B90 V00
150-180 255/40R19 R03 T00 T96 138 V19 S02
150-180 275/35R19 R03 T00 T96 138
Audi S4 245 245/35R19 K1c K41 K45 R02 T93 A02 A04 A05
B8, B81 245 245/35R19 K2b K44 K46 R03 T93 A06 A08 A09
e1*2001/116*0430*.. 245 255/35R19 K1c K41 K45 R02 T92 A12 A14 A19
; 245 255/35R19 K2c K44 K46 R03 T92 T96 Car Lim V19
e13*2007/46*1084*.. 245 265/30R19 K2c K44 K46 R03 T91 T93 S02
Audi S5 245, 260 245/35R19 R02 T89 T93 A02 A04 A05
B8, B81 245, 260 245/35R19 R03 T89 T93 A06 A08 A09
e1*2001/116*0430*.. 245, 260 255/35R19 R02 T92 T96 A12 A14 A19
, 245, 260 255/35R19 R03 T92 T96 A56 Cbo Cpe
e1*2001/116*0447*.. 245, 260 275/30R19 R03 T92 T96 Flh V19 S02
;
e13*2007/46*1084*..
- Coupé, Cabrio
- Sportback
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

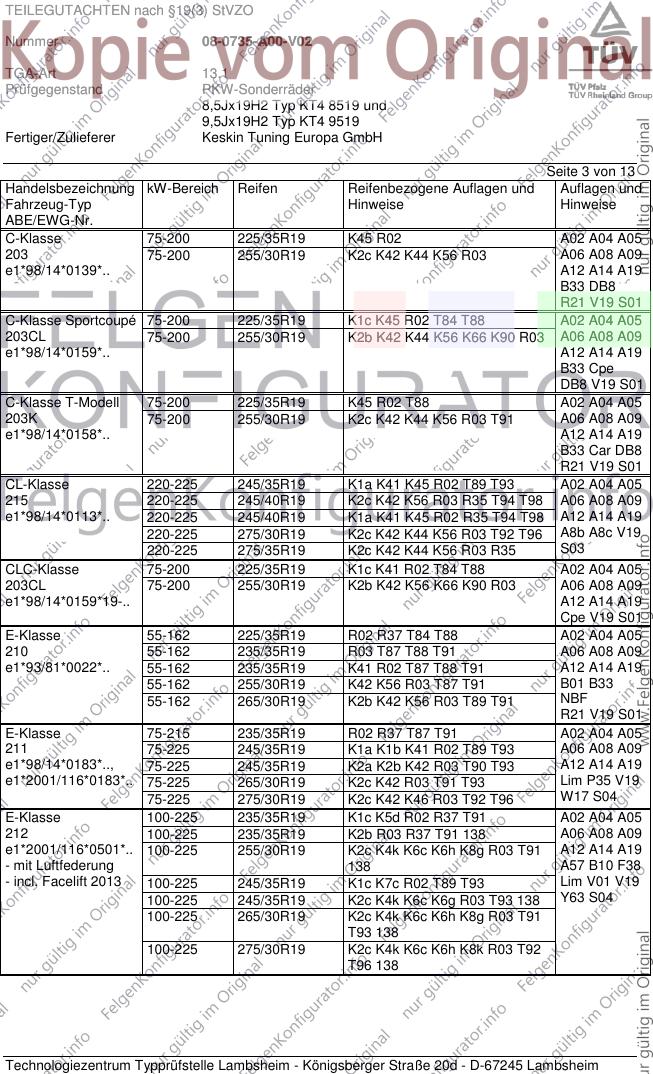

TEILEGUTACHTEN nach §19(3) StVZO
Nummer 08-0735-A00-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
8,5Jx19H2 Typ KT4 8519 und
9,5Jx19H2 Typ KT4 9519
Fertiger/Zulieferer Keskin Tuning Europa GmbH
Seite 3 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
C-Klasse 75-200 225/35R19 K45 R02 A02 A04 A05
203 75-200 255/30R19 K2c K42 K44 K56 R03 A06 A08 A09
e1*98/14*0139*.. A12 A14 A19
B33 DB8
R21 V19 S01
C-Klasse Sportcoupé 75-200 225/35R19 K1c K45 R02 T84 T88 A02 A04 A05
203CL 75-200 255/30R19 K2b K42 K44 K56 K66 K90 R03 A06 A08 A09
e1*98/14*0159*.. A12 A14 A19
B33 Cpe
DB8 V19 S01
C-Klasse T-Modell 75-200 225/35R19 K45 R02 T88 A02 A04 A05
203K 75-200 255/30R19 K2c K42 K44 K56 R03 T91 A06 A08 A09
e1*98/14*0158*.. A12 A14 A19
B33 Car DB8
R21 V19 S01
CL-Klasse 220-225 245/35R19 K1a K41 K45 R02 T89 T93 A02 A04 A05
215 220-225 245/40R19 K2c K42 K56 R03 R35 T94 T98 A06 A08 A09
e1*98/14*0113*.. 220-225 245/40R19 K1a K41 K45 R02 R35 T94 T98 A12 A14 A19
220-225 275/30R19 K2c K42 K44 K56 R03 T92 T96 A8b A8c V19
220-225 275/35R19 K2c K42 K44 K56 R03 R35 S03
CLC-Klasse 75-200 225/35R19 K1c K41 R02 T84 T88 A02 A04 A05
203CL 75-200 255/30R19 K2b K42 K56 K66 K90 R03 A06 A08 A09
e1*98/14*0159*19-.. A12 A14 A19
Cpe V19 S01
E-Klasse 55-162 225/35R19 R02 R37 T84 T88 A02 A04 A05
210 55-162 235/35R19 R03 T87 T88 T91 A06 A08 A09
e1*93/81*0022*.. 55-162 235/35R19 K41 R02 T87 T88 T91 A12 A14 A19
55-162 255/30R19 K42 K56 R03 T87 T91 B01 B33
55-162 265/30R19 K2b K42 K56 R03 T89 T91 NBF
R21 V19 S01
E-Klasse 75-215 235/35R19 R02 R37 T87 T91 A02 A04 A05
211 75-225 245/35R19 K1a K1b K41 R02 T89 T93 A06 A08 A09
e1*98/14*0183*.., 75-225 245/35R19 K2a K2b K42 R03 T90 T93 A12 A14 A19
e1*2001/116*0183*.. 75-225 265/30R19 K2c K42 R03 T91 T93 Lim P35 V19
75-225 275/30R19 K2c K42 K46 R03 T92 T96 W17 S04
E-Klasse 100-225 235/35R19 K1c K5d R02 R37 T91 A02 A04 A05
212 100-225 235/35R19 K2b R03 R37 T91 138 A06 A08 A09
e1*2001/116*0501*.. 100-225 255/30R19 K2c K4k K6c K6h K8g R03 T91 A12 A14 A19
- mit Luftfederung 138 A57 B10 F38
- incl. Facelift 2013 100-225 245/35R19 K1c K7c R02 T89 T93 Lim V01 V19
100-225 245/35R19 K2c K4k K6c K6g R03 T93 138 Y63 S04
100-225 265/30R19 K2c K4k K6c K6h K8g R03 T91
T93 138
100-225 275/30R19 K2c K4k K6c K6h K8k R03 T92
T96 138
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

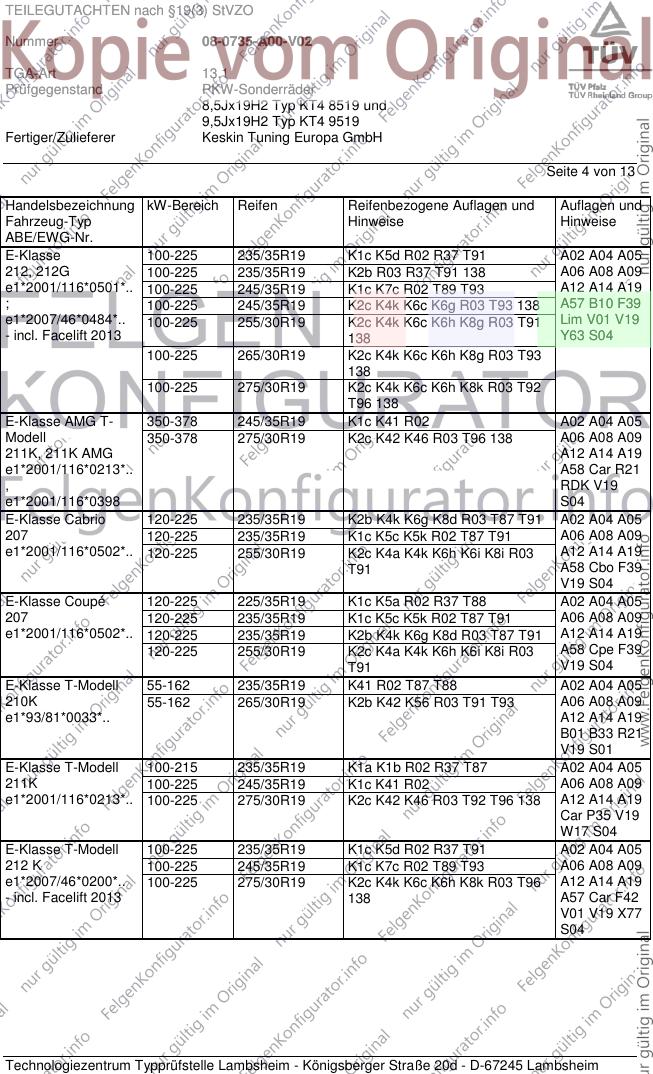

TEILEGUTACHTEN nach §19(3) StVZO
Nummer 08-0735-A00-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
8,5Jx19H2 Typ KT4 8519 und
9,5Jx19H2 Typ KT4 9519
Fertiger/Zulieferer Keskin Tuning Europa GmbH
Seite 4 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
E-Klasse 100-225 235/35R19 K1c K5d R02 R37 T91 A02 A04 A05
212, 212G 100-225 235/35R19 K2b R03 R37 T91 138 A06 A08 A09
e1*2001/116*0501*.. 100-225 245/35R19 K1c K7c R02 T89 T93 A12 A14 A19
; 100-225 245/35R19 K2c K4k K6c K6g R03 T93 138 A57 B10 F39
e1*2007/46*0484*.. 100-225 255/30R19 K2c K4k K6c K6h K8g R03 T91 Lim V01 V19
- incl. Facelift 2013 138 Y63 S04
100-225 265/30R19 K2c K4k K6c K6h K8g R03 T93
138
100-225 275/30R19 K2c K4k K6c K6h K8k R03 T92
T96 138
E-Klasse AMG T- 350-378 245/35R19 K1c K41 R02 A02 A04 A05
Modell 350-378 275/30R19 K2c K42 K46 R03 T96 138 A06 A08 A09
211K, 211K AMG A12 A14 A19
e1*2001/116*0213*.. A58 Car R21
, RDK V19
e1*2001/116*0398 S04
E-Klasse Cabrio 120-225 235/35R19 K2b K4k K6g K8d R03 T87 T91 A02 A04 A05
207 120-225 235/35R19 K1c K5c K5k R02 T87 T91 A06 A08 A09
e1*2001/116*0502*.. 120-225 255/30R19 K2c K4a K4k K6h K6i K8i R03 A12 A14 A19
T91 A58 Cbo F39
V19 S04
E-Klasse Coupé 120-225 225/35R19 K1c K5a R02 R37 T88 A02 A04 A05
207 120-225 235/35R19 K1c K5c K5k R02 T87 T91 A06 A08 A09
e1*2001/116*0502*.. 120-225 235/35R19 K2b K4k K6g K8d R03 T87 T91 A12 A14 A19
120-225 255/30R19 K2c K4a K4k K6h K6i K8i R03 A58 Cpe F39
T91 V19 S04
E-Klasse T-Modell 55-162 235/35R19 K41 R02 T87 T88 A02 A04 A05
210K 55-162 265/30R19 K2b K42 K56 R03 T91 T93 A06 A08 A09
e1*93/81*0033*.. A12 A14 A19
B01 B33 R21
V19 S01
E-Klasse T-Modell 100-215 235/35R19 K1a K1b R02 R37 T87 A02 A04 A05
211K 100-225 245/35R19 K1c K41 R02 A06 A08 A09
e1*2001/116*0213*.. 100-225 275/30R19 K2c K42 K46 R03 T92 T96 138 A12 A14 A19
Car P35 V19
W17 S04
E-Klasse T-Modell 100-225 235/35R19 K1c K5d R02 R37 T91 A02 A04 A05
212 K 100-225 245/35R19 K1c K7c R02 T89 T93 A06 A08 A09
e1*2007/46*0200*.. 100-225 275/30R19 K2c K4k K6c K6h K8k R03 T96 A12 A14 A19
- incl. Facelift 2013 138 A57 Car F42
V01 V19 X77
S04
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

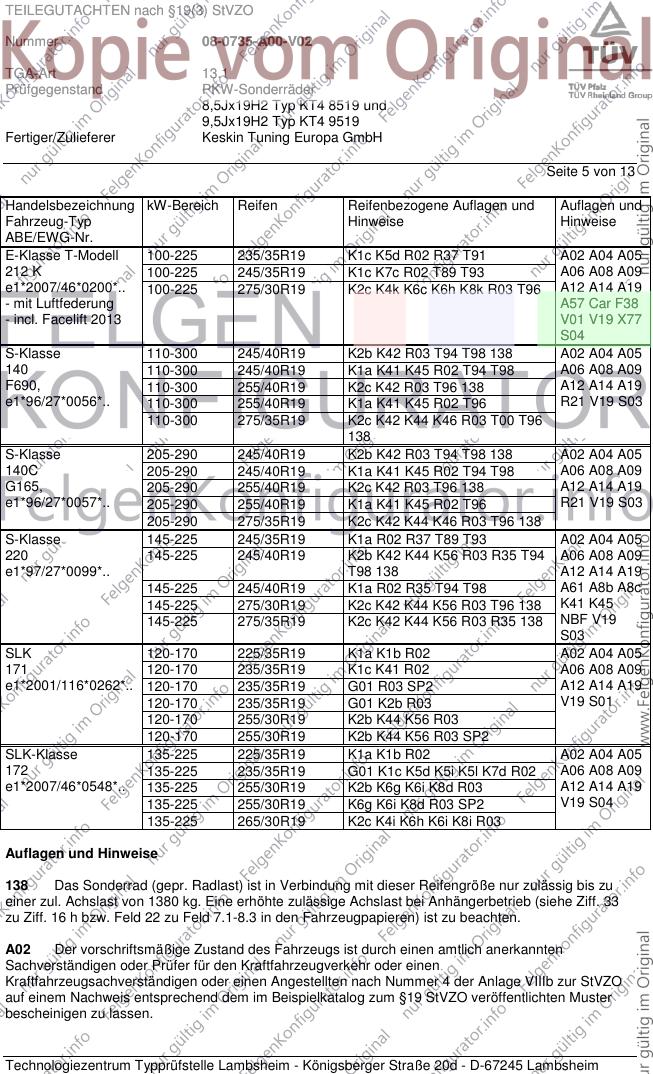

TEILEGUTACHTEN nach §19(3) StVZO
Nummer 08-0735-A00-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
8,5Jx19H2 Typ KT4 8519 und
9,5Jx19H2 Typ KT4 9519
Fertiger/Zulieferer Keskin Tuning Europa GmbH
Seite 5 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
E-Klasse T-Modell 100-225 235/35R19 K1c K5d R02 R37 T91 A02 A04 A05
212 K 100-225 245/35R19 K1c K7c R02 T89 T93 A06 A08 A09
e1*2007/46*0200*.. 100-225 275/30R19 K2c K4k K6c K6h K8k R03 T96 A12 A14 A19
- mit Luftfederung A57 Car F38
- incl. Facelift 2013 V01 V19 X77
S04
S-Klasse 110-300 245/40R19 K2b K42 R03 T94 T98 138 A02 A04 A05
140 110-300 245/40R19 K1a K41 K45 R02 T94 T98 A06 A08 A09
F690, 110-300 255/40R19 K2c K42 R03 T96 138 A12 A14 A19
e1*96/27*0056*.. 110-300 255/40R19 K1a K41 K45 R02 T96 R21 V19 S03
110-300 275/35R19 K2c K42 K44 K46 R03 T00 T96
138
S-Klasse 205-290 245/40R19 K2b K42 R03 T94 T98 138 A02 A04 A05
140C 205-290 245/40R19 K1a K41 K45 R02 T94 T98 A06 A08 A09
G165, 205-290 255/40R19 K2c K42 R03 T96 138 A12 A14 A19
e1*96/27*0057*.. 205-290 255/40R19 K1a K41 K45 R02 T96 R21 V19 S03
205-290 275/35R19 K2c K42 K44 K46 R03 T96 138
S-Klasse 145-225 245/35R19 K1a R02 R37 T89 T93 A02 A04 A05
220 145-225 245/40R19 K2b K42 K44 K56 R03 R35 T94 A06 A08 A09
e1*97/27*0099*.. T98 138 A12 A14 A19
145-225 245/40R19 K1a R02 R35 T94 T98 A61 A8b A8c
145-225 275/30R19 K2c K42 K44 K56 R03 T96 138 K41 K45
145-225 275/35R19 K2c K42 K44 K56 R03 R35 138 NBF V19
S03
SLK 120-170 225/35R19 K1a K1b R02 A02 A04 A05
171 120-170 235/35R19 K1c K41 R02 A06 A08 A09
e1*2001/116*0262*.. 120-170 235/35R19 G01 R03 SP2 A12 A14 A19
120-170 235/35R19 G01 K2b R03 V19 S01
120-170 255/30R19 K2b K44 K56 R03
120-170 255/30R19 K2b K44 K56 R03 SP2
SLK-Klasse 135-225 225/35R19 K1a K1b R02 A02 A04 A05
172 135-225 235/35R19 G01 K1c K5d K5i K5l K7d R02 A06 A08 A09
e1*2007/46*0548*.. 135-225 255/30R19 K2b K6g K6i K8d R03 A12 A14 A19
135-225 255/30R19 K6g K6i K8d R03 SP2 V19 S04
135-225 265/30R19 K2c K4i K6h K6i K8i R03
Auflagen und Hinweise
138 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1380 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A02 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.

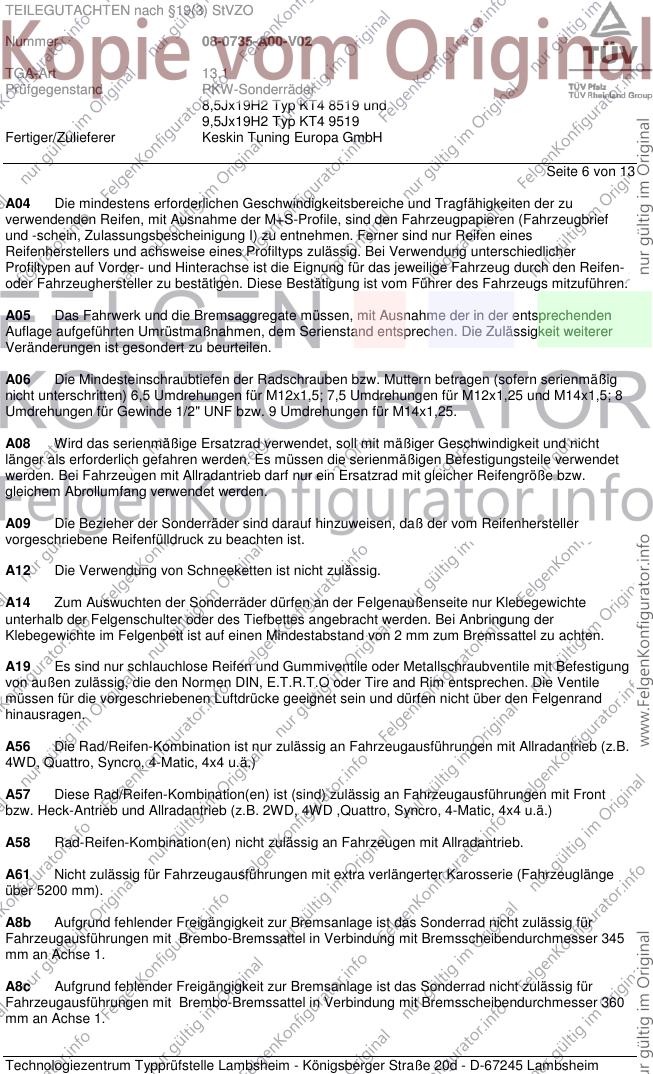

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 08-0735-A00-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
8,5Jx19H2 Typ KT4 8519 und
9,5Jx19H2 Typ KT4 9519
Fertiger/Zulieferer Keskin Tuning Europa GmbH
Seite 6 von 13
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief
und -schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines
Reifenherstellers und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher
Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen-
oder Fahrzeughersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A06 Die Mindesteinschraubtiefen der Radschrauben bzw. Muttern betragen (sofern serienmäßig
nicht unterschritten) 6,5 Umdrehungen für M12x1,5; 7,5 Umdrehungen für M12x1,25 und M14x1,5; 8
Umdrehungen für Gewinde 1/2" UNF bzw. 9 Umdrehungen für M14x1,25.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, daß der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der
Klebegewichte im Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A19 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen zulässig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Die Ventile
müssen für die vorgeschriebenen Luftdrücke geeignet sein und dürfen nicht über den Felgenrand
hinausragen.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u.ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD ,Quattro, Syncro, 4-Matic, 4x4 u.ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A61 Nicht zulässig für Fahrzeugausführungen mit extra verlängerter Karosserie (Fahrzeuglänge
über 5200 mm).
A8b Aufgrund fehlender Freigängigkeit zur Bremsanlage ist das Sonderrad nicht zulässig für
Fahrzeugausführungen mit Brembo-Bremssattel in Verbindung mit Bremsscheibendurchmesser 345
mm an Achse 1.
A8c Aufgrund fehlender Freigängigkeit zur Bremsanlage ist das Sonderrad nicht zulässig für
Fahrzeugausführungen mit Brembo-Bremssattel in Verbindung mit Bremsscheibendurchmesser 360
mm an Achse 1.

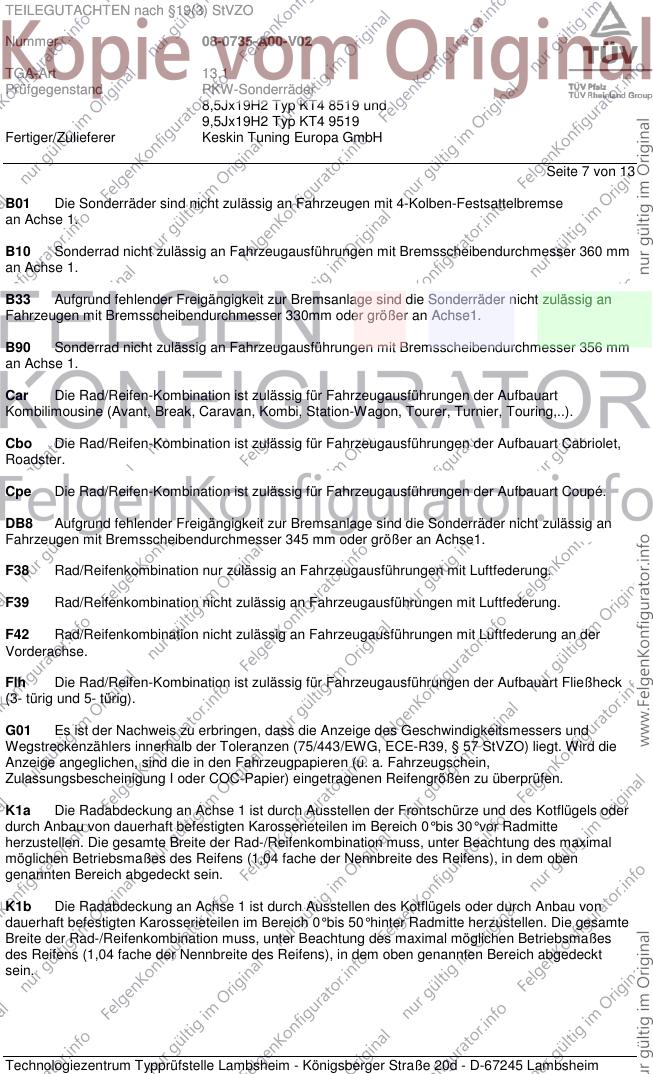

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 08-0735-A00-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
8,5Jx19H2 Typ KT4 8519 und
9,5Jx19H2 Typ KT4 9519
Fertiger/Zulieferer Keskin Tuning Europa GmbH
Seite 7 von 13
B01 Die Sonderräder sind nicht zulässig an Fahrzeugen mit 4-Kolben-Festsattelbremse
an Achse 1.
B10 Sonderrad nicht zulässig an Fahrzeugausführungen mit Bremsscheibendurchmesser 360 mm
an Achse 1.
B33 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 330mm oder größer an Achse1.
B90 Sonderrad nicht zulässig an Fahrzeugausführungen mit Bremsscheibendurchmesser 356 mm
an Achse 1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
DB8 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 345 mm oder größer an Achse1.
F38 Rad/Reifenkombination nur zulässig an Fahrzeugausführungen mit Luftfederung.
F39 Rad/Reifenkombination nicht zulässig an Fahrzeugausführungen mit Luftfederung.
F42 Rad/Reifenkombination nicht zulässig an Fahrzeugausführungen mit Luftfederung an der
Vorderachse.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3- türig und 5- türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.

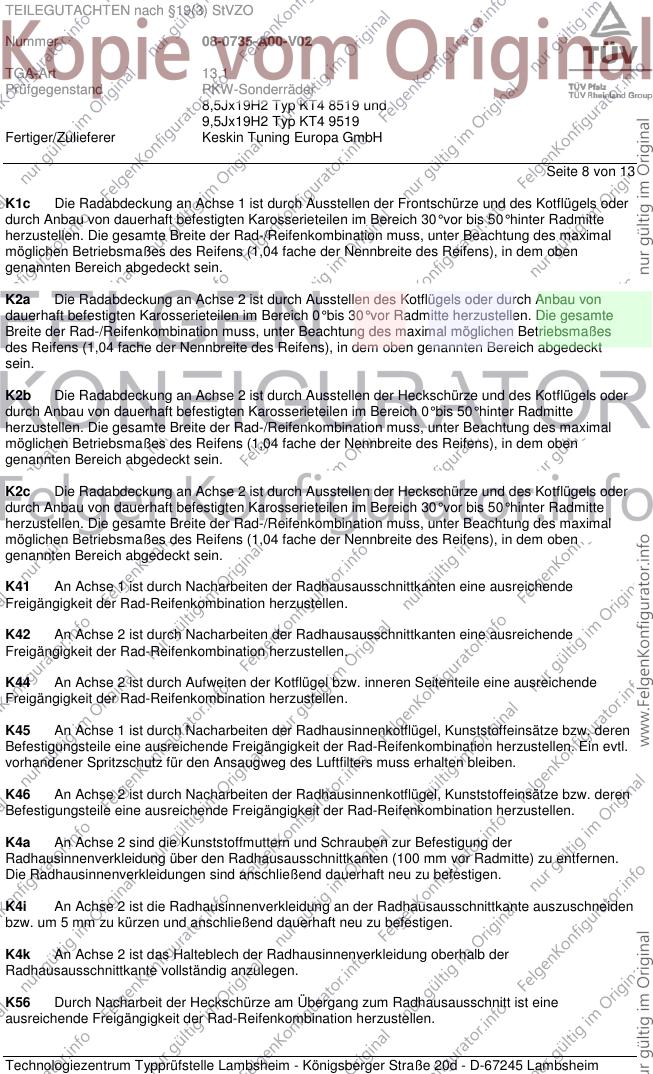

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 08-0735-A00-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
8,5Jx19H2 Typ KT4 8519 und
9,5Jx19H2 Typ KT4 9519
Fertiger/Zulieferer Keskin Tuning Europa GmbH
Seite 8 von 13
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4a An Achse 2 sind die Kunststoffmuttern und Schrauben zur Befestigung der
Radhausinnenverkleidung über den Radhausausschnittkanten (100 mm vor Radmitte) zu entfernen.
Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befestigen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K4k An Achse 2 ist das Halteblech der Radhausinnenverkleidung oberhalb der
Radhausausschnittkante vollständig anzulegen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.

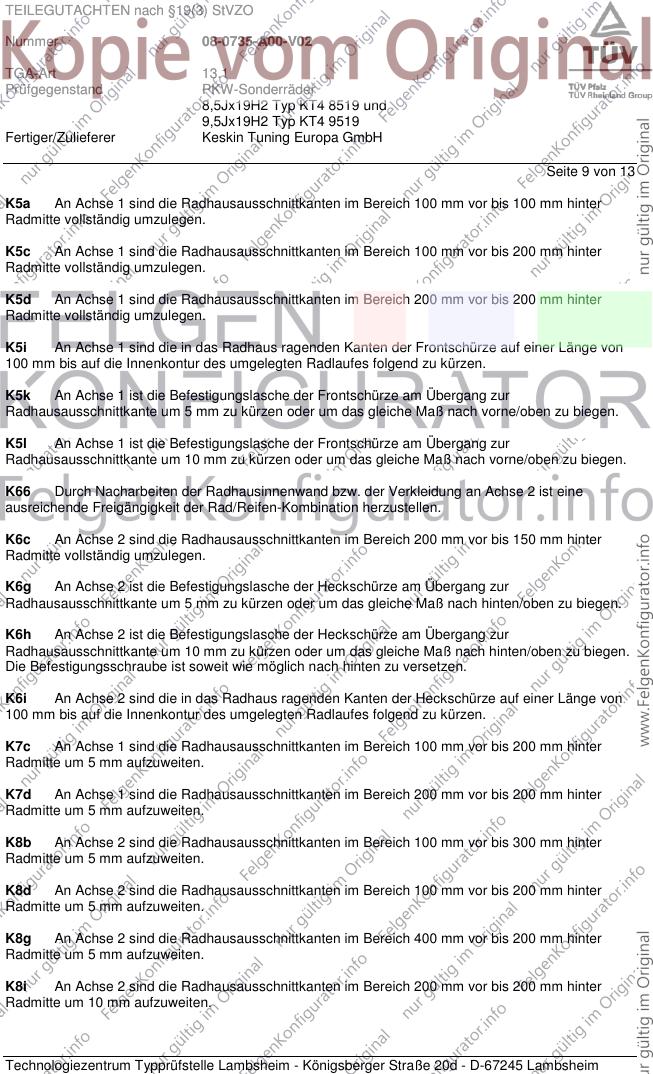

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 08-0735-A00-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
8,5Jx19H2 Typ KT4 8519 und
9,5Jx19H2 Typ KT4 9519
Fertiger/Zulieferer Keskin Tuning Europa GmbH
Seite 9 von 13
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K5c An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5i An Achse 1 sind die in das Radhaus ragenden Kanten der Frontschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K5k An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
K5l An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
K66 Durch Nacharbeiten der Radhausinnenwand bzw. der Verkleidung an Achse 2 ist eine
ausreichende Freigängigkeit der Rad/Reifen-Kombination herzustellen.
K6c An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K7c An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K7d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8b An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 300 mm hinter
Radmitte um 5 mm aufzuweiten.
K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8g An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8i An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.

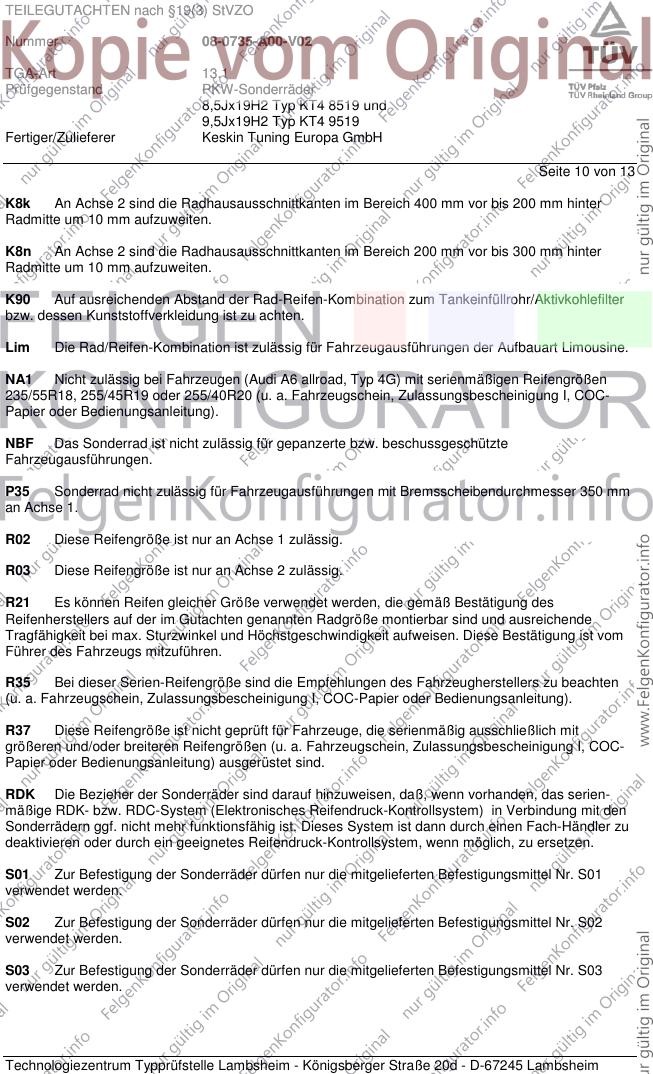

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 08-0735-A00-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
8,5Jx19H2 Typ KT4 8519 und
9,5Jx19H2 Typ KT4 9519
Fertiger/Zulieferer Keskin Tuning Europa GmbH
Seite 10 von 13
K8k An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8n An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 300 mm hinter
Radmitte um 10 mm aufzuweiten.
K90 Auf ausreichenden Abstand der Rad-Reifen-Kombination zum Tankeinfüllrohr/Aktivkohlefilter
bzw. dessen Kunststoffverkleidung ist zu achten.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
NA1 Nicht zulässig bei Fahrzeugen (Audi A6 allroad, Typ 4G) mit serienmäßigen Reifengrößen
235/55R18, 255/45R19 oder 255/40R20 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung).
NBF Das Sonderrad ist nicht zulässig für gepanzerte bzw. beschussgeschützte
Fahrzeugausführungen.
P35 Sonderrad nicht zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 350 mm
an Achse 1.
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R21 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des
Reifenherstellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende
Tragfähigkeit bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen. Diese Bestätigung ist vom
Führer des Fahrzeugs mitzuführen.
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
RDK Die Bezieher der Sonderräder sind darauf hinzuweisen, daß, wenn vorhanden, das serien-
mäßige RDK- bzw. RDC-System (Elektronisches Reifendruck-Kontrollsystem) in Verbindung mit den
Sonderrädern ggf. nicht mehr funktionsfähig ist. Dieses System ist dann durch einen Fach-Händler zu
deaktivieren oder durch ein geeignetes Reifendruck-Kontrollsystem, wenn möglich, zu ersetzen.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 08-0735-A00-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
8,5Jx19H2 Typ KT4 8519 und
9,5Jx19H2 Typ KT4 9519
Fertiger/Zulieferer Keskin Tuning Europa GmbH

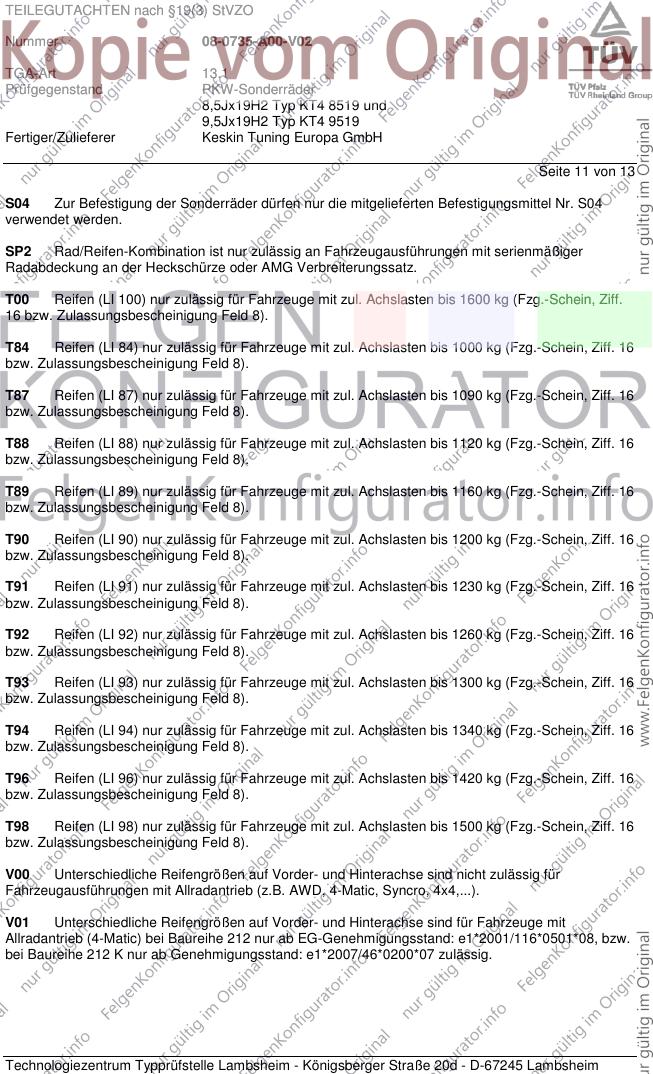

Seite 11 von 13
S04 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04
verwendet werden.
SP2 Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit serienmäßiger
Radabdeckung an der Heckschürze oder AMG Verbreiterungssatz.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V01 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind für Fahrzeuge mit
Allradantrieb (4-Matic) bei Baureihe 212 nur ab EG-Genehmigungsstand: e1*2001/116*0501*08, bzw.
bei Baureihe 212 K nur ab Genehmigungsstand: e1*2007/46*0200*07 zulässig.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 08-0735-A00-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
8,5Jx19H2 Typ KT4 8519 und
9,5Jx19H2 Typ KT4 9519
Fertiger/Zulieferer Keskin Tuning Europa GmbH

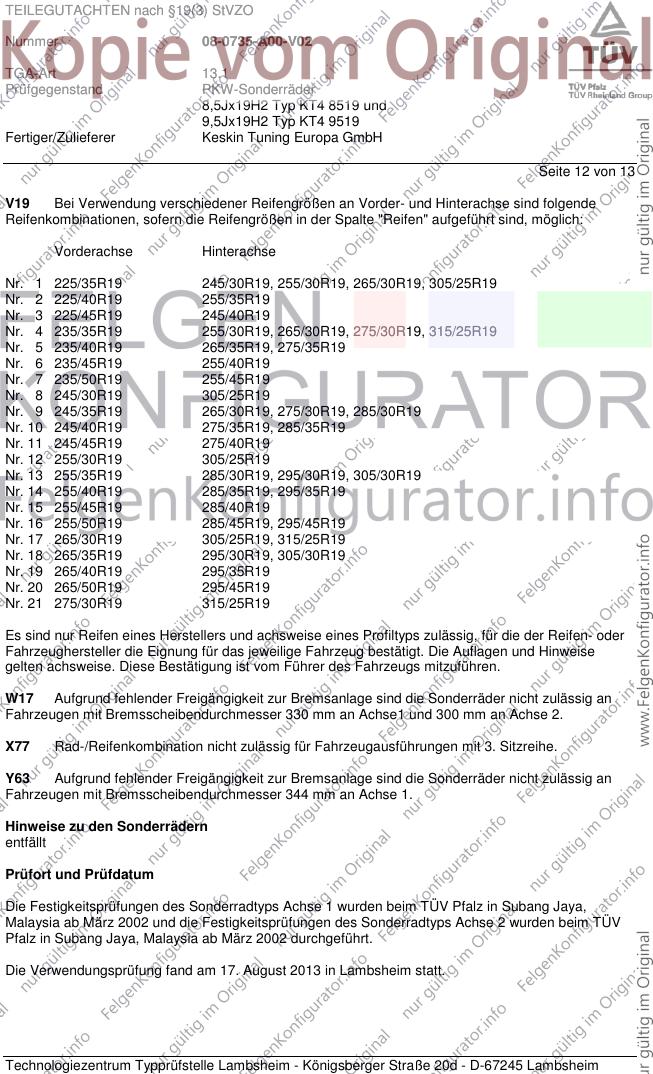

Seite 12 von 13
V19 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 225/35R19 245/30R19, 255/30R19, 265/30R19, 305/25R19
Nr. 2 225/40R19 255/35R19
Nr. 3 225/45R19 245/40R19
Nr. 4 235/35R19 255/30R19, 265/30R19, 275/30R19, 315/25R19
Nr. 5 235/40R19 265/35R19, 275/35R19
Nr. 6 235/45R19 255/40R19
Nr. 7 235/50R19 255/45R19
Nr. 8 245/30R19 305/25R19
Nr. 9 245/35R19 265/30R19, 275/30R19, 285/30R19
Nr. 10 245/40R19 275/35R19, 285/35R19
Nr. 11 245/45R19 275/40R19
Nr. 12 255/30R19 305/25R19
Nr. 13 255/35R19 285/30R19, 295/30R19, 305/30R19
Nr. 14 255/40R19 285/35R19, 295/35R19
Nr. 15 255/45R19 285/40R19
Nr. 16 255/50R19 285/45R19, 295/45R19
Nr. 17 265/30R19 305/25R19, 315/25R19
Nr. 18 265/35R19 295/30R19, 305/30R19
Nr. 19 265/40R19 295/35R19
Nr. 20 265/50R19 295/45R19
Nr. 21 275/30R19 315/25R19
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
W17 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 330 mm an Achse1 und 300 mm an Achse 2.
X77 Rad-/Reifenkombination nicht zulässig für Fahrzeugausführungen mit 3. Sitzreihe.
Y63 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 344 mm an Achse 1.
Hinweise zu den Sonderrädern
entfällt
Prüfort und Prüfdatum
Die Festigkeitsprüfungen des Sonderradtyps Achse 1 wurden beim TÜV Pfalz in Subang Jaya,
Malaysia ab März 2002 und die Festigkeitsprüfungen des Sonderradtyps Achse 2 wurden beim TÜV
Pfalz in Subang Jaya, Malaysia ab März 2002 durchgeführt.
Die Verwendungsprüfung fand am 17. August 2013 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 08-0735-A00-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
8,5Jx19H2 Typ KT4 8519 und
9,5Jx19H2 Typ KT4 9519
Fertiger/Zulieferer Keskin Tuning Europa GmbH

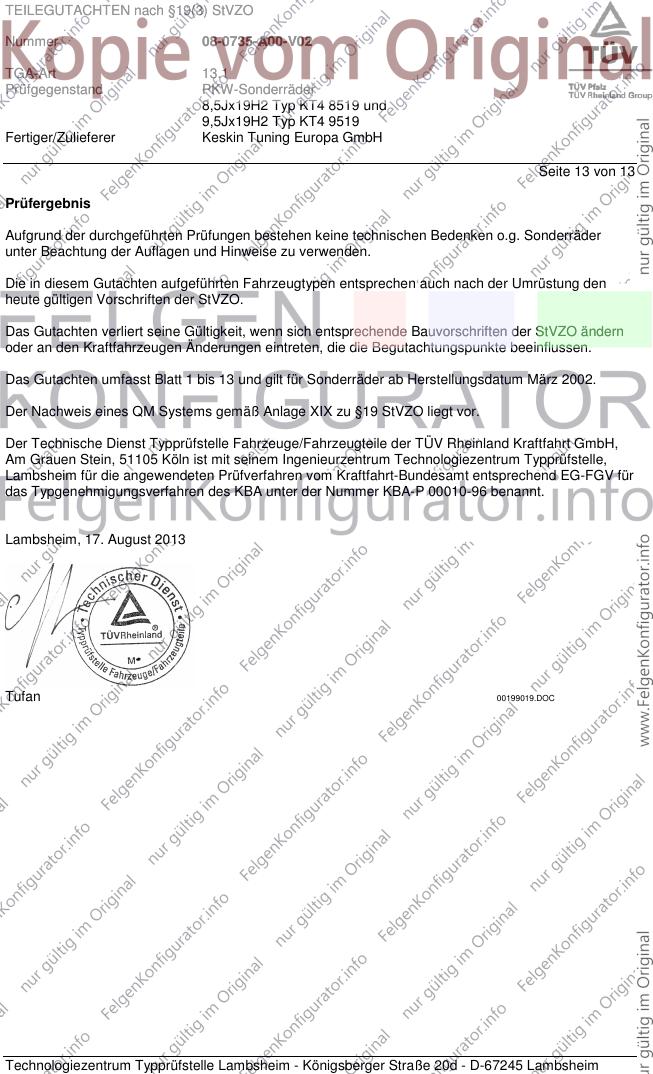

Seite 13 von 13
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO.
Das Gutachten verliert seine Gültigkeit, wenn sich entsprechende Bauvorschriften der StVZO ändern
oder an den Kraftfahrzeugen Änderungen eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 13 und gilt für Sonderräder ab Herstellungsdatum März 2002.
Der Nachweis eines QM Systems gemäß Anlage XIX zu §19 StVZO liegt vor.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 17. August 2013
Tufan 00199019.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
