TEILEGUTACHTEN nach §19(3) StVZO
Nummer 13-0400-A03-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8.5Jx19H2 Typ AF9 8519
Fertiger/Zulieferer RVS Srl

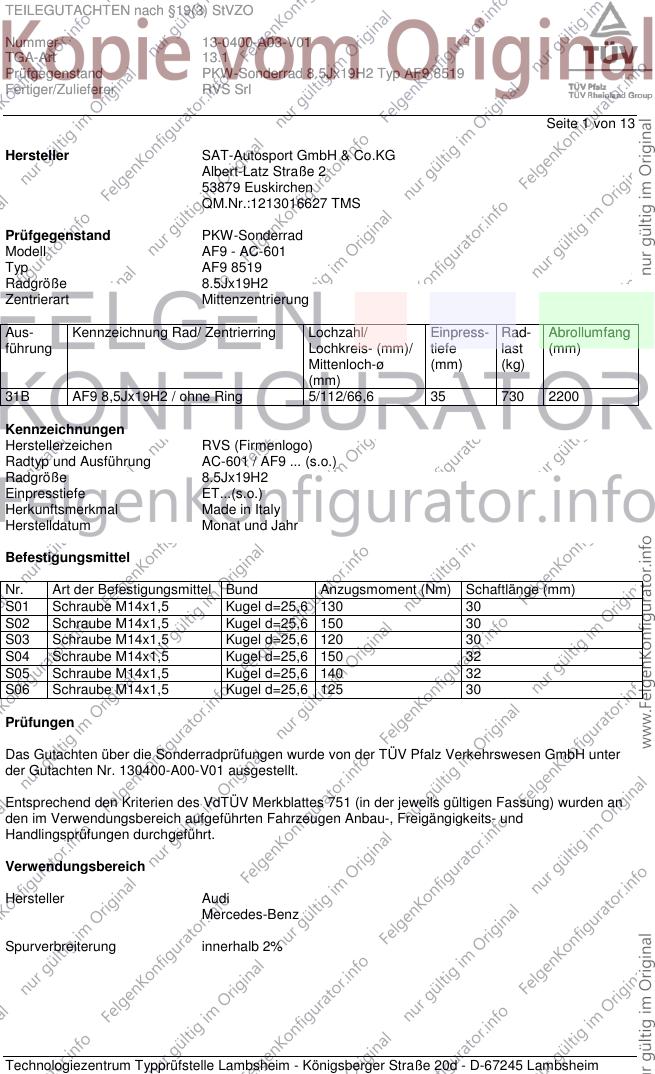

Seite 1 von 13
Hersteller SAT-Autosport GmbH & Co.KG
Albert-Latz Straße 2
53879 Euskirchen
QM.Nr.:1213016627 TMS
Prüfgegenstand PKW-Sonderrad
Modell AF9 - AC-601
Typ AF9 8519
Radgröße 8.5Jx19H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
31B AF9 8,5Jx19H2 / ohne Ring 5/112/66,6 35 730 2200
Kennzeichnungen
Herstellerzeichen RVS (Firmenlogo)
Radtyp und Ausführung AC-601 / AF9 ... (s.o.)
Radgröße 8.5Jx19H2
Einpresstiefe ET...(s.o.)
Herkunftsmerkmal Made in Italy
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M14x1,5 Kugel d=25,6 130 30
S02 Schraube M14x1,5 Kugel d=25,6 150 30
S03 Schraube M14x1,5 Kugel d=25,6 120 30
S04 Schraube M14x1,5 Kugel d=25,6 150 32
S05 Schraube M14x1,5 Kugel d=25,6 140 32
S06 Schraube M14x1,5 Kugel d=25,6 125 30
Prüfungen
Das Gutachten über die Sonderradprüfungen wurde von der TÜV Pfalz Verkehrswesen GmbH unter
der Gutachten Nr. 130400-A00-V01 ausgestellt.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Mercedes-Benz
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 13-0400-A03-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8.5Jx19H2 Typ AF9 8519
Fertiger/Zulieferer RVS Srl

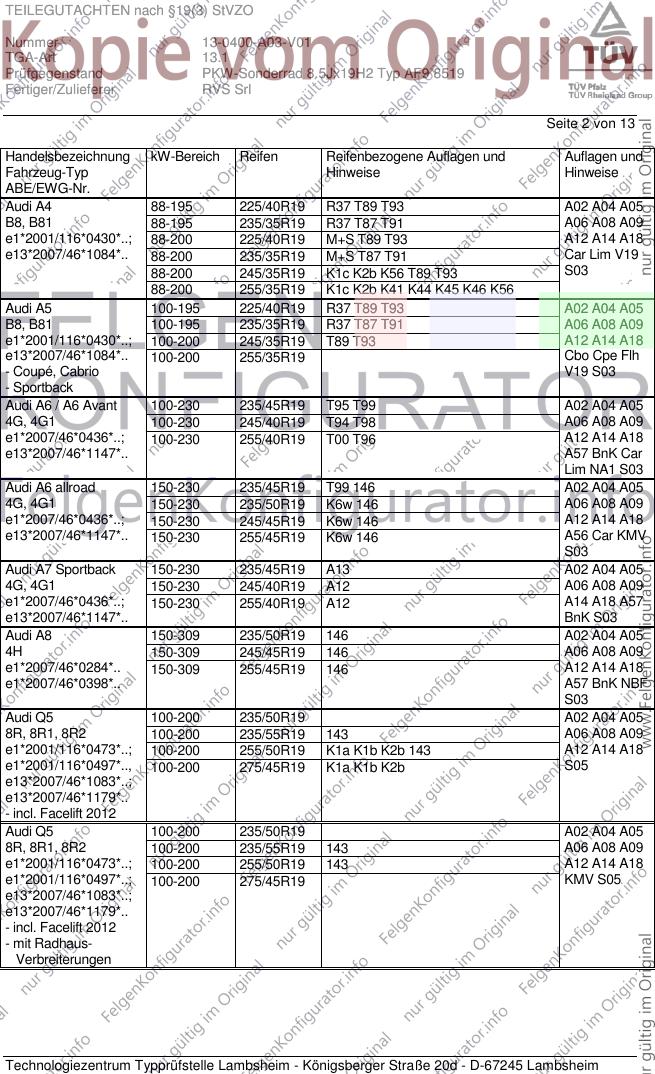

Seite 2 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A4 88-195 225/40R19 R37 T89 T93 A02 A04 A05
B8, B81 88-195 235/35R19 R37 T87 T91 A06 A08 A09
e1*2001/116*0430*..; 88-200 225/40R19 M+S T89 T93 A12 A14 A18
e13*2007/46*1084*.. 88-200 235/35R19 M+S T87 T91 Car Lim V19
88-200 245/35R19 K1c K2b K56 T89 T93 S03
88-200 255/35R19 K1c K2b K41 K44 K45 K46 K56
Audi A5 100-195 225/40R19 R37 T89 T93 A02 A04 A05
B8, B81 100-195 235/35R19 R37 T87 T91 A06 A08 A09
e1*2001/116*0430*..; 100-200 245/35R19 T89 T93 A12 A14 A18
e13*2007/46*1084*.. 100-200 255/35R19 Cbo Cpe Flh
- Coupé, Cabrio V19 S03
- Sportback
Audi A6 / A6 Avant 100-230 235/45R19 T95 T99 A02 A04 A05
4G, 4G1 100-230 245/40R19 T94 T98 A06 A08 A09
e1*2007/46*0436*..; 100-230 255/40R19 T00 T96 A12 A14 A18
e13*2007/46*1147*.. A57 BnK Car
Lim NA1 S03
Audi A6 allroad 150-230 235/45R19 T99 146 A02 A04 A05
4G, 4G1 150-230 235/50R19 K6w 146 A06 A08 A09
e1*2007/46*0436*..; 150-230 245/45R19 K6w 146 A12 A14 A18
e13*2007/46*1147*.. 150-230 255/45R19 K6w 146 A56 Car KMV
S03
Audi A7 Sportback 150-230 235/45R19 A13 A02 A04 A05
4G, 4G1 150-230 245/40R19 A12 A06 A08 A09
e1*2007/46*0436*..; 150-230 255/40R19 A12 A14 A18 A57
e13*2007/46*1147*.. BnK S03
Audi A8 150-309 235/50R19 146 A02 A04 A05
4H 150-309 245/45R19 146 A06 A08 A09
e1*2007/46*0284*.. 150-309 255/45R19 146 A12 A14 A18
e1*2007/46*0398*.. A57 BnK NBF
S03
Audi Q5 100-200 235/50R19 A02 A04 A05
8R, 8R1, 8R2 100-200 235/55R19 143 A06 A08 A09
e1*2001/116*0473*..; 100-200 255/50R19 K1a K1b K2b 143 A12 A14 A18
e1*2001/116*0497*.., 100-200 275/45R19 K1a K1b K2b S05
e13*2007/46*1083*..;
e13*2007/46*1179*..
- incl. Facelift 2012
Audi Q5 100-200 235/50R19 A02 A04 A05
8R, 8R1, 8R2 100-200 235/55R19 143 A06 A08 A09
e1*2001/116*0473*..; 100-200 255/50R19 143 A12 A14 A18
e1*2001/116*0497*..; 100-200 275/45R19 KMV S05
e13*2007/46*1083*..;
e13*2007/46*1179*..
- incl. Facelift 2012
- mit Radhaus-
Verbreiterungen
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 13-0400-A03-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8.5Jx19H2 Typ AF9 8519
Fertiger/Zulieferer RVS Srl

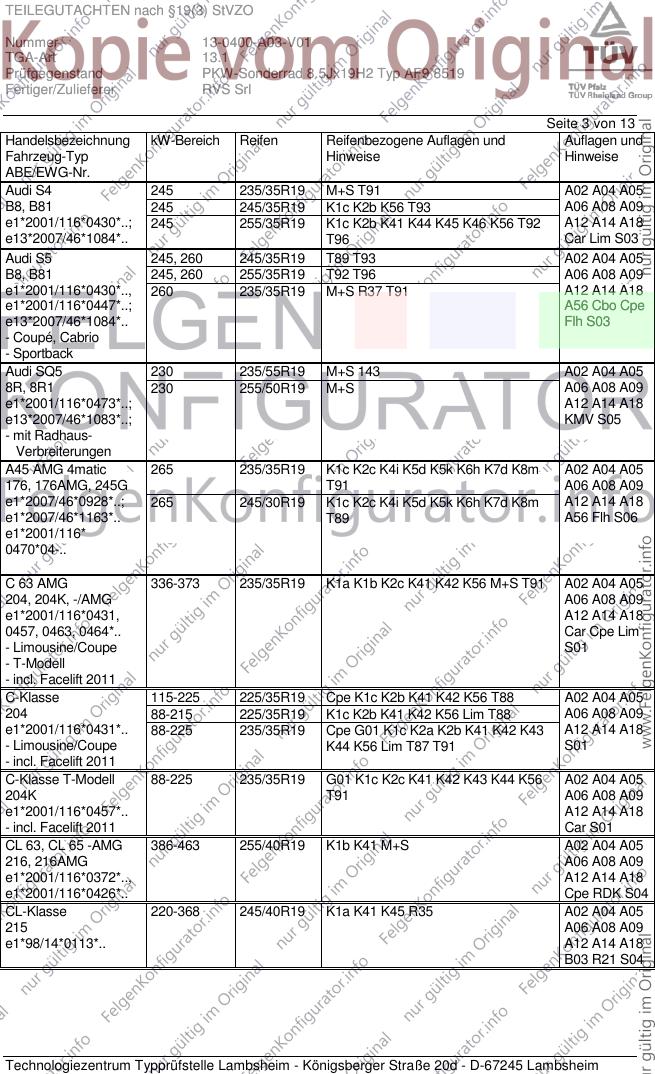

Seite 3 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi S4 245 235/35R19 M+S T91 A02 A04 A05
B8, B81 245 245/35R19 K1c K2b K56 T93 A06 A08 A09
e1*2001/116*0430*..; 245 255/35R19 K1c K2b K41 K44 K45 K46 K56 T92 A12 A14 A18
e13*2007/46*1084*.. T96 Car Lim S03
Audi S5 245, 260 245/35R19 T89 T93 A02 A04 A05
B8, B81 245, 260 255/35R19 T92 T96 A06 A08 A09
e1*2001/116*0430*.., 260 235/35R19 M+S R37 T91 A12 A14 A18
e1*2001/116*0447*..; A56 Cbo Cpe
e13*2007/46*1084*.. Flh S03
- Coupé, Cabrio
- Sportback
Audi SQ5 230 235/55R19 M+S 143 A02 A04 A05
8R, 8R1 230 255/50R19 M+S A06 A08 A09
e1*2001/116*0473*..; A12 A14 A18
e13*2007/46*1083*..; KMV S05
- mit Radhaus-
Verbreiterungen
A45 AMG 4matic 265 235/35R19 K1c K2c K4i K5d K5k K6h K7d K8m A02 A04 A05
176, 176AMG, 245G T91 A06 A08 A09
e1*2007/46*0928*..; 265 245/30R19 K1c K2c K4i K5d K5k K6h K7d K8m A12 A14 A18
e1*2007/46*1163*.. T89 A56 Flh S06
e1*2001/116*
0470*04-..
C 63 AMG 336-373 235/35R19 K1a K1b K2c K41 K42 K56 M+S T91 A02 A04 A05
204, 204K, -/AMG A06 A08 A09
e1*2001/116*0431, A12 A14 A18
0457, 0463, 0464*.. Car Cpe Lim
- Limousine/Coupe S01
- T-Modell
- incl. Facelift 2011
C-Klasse 115-225 225/35R19 Cpe K1c K2b K41 K42 K56 T88 A02 A04 A05
204 88-215 225/35R19 K1c K2b K41 K42 K56 Lim T88 A06 A08 A09
e1*2001/116*0431*.. 88-225 235/35R19 Cpe G01 K1c K2a K2b K41 K42 K43 A12 A14 A18
- Limousine/Coupe K44 K56 Lim T87 T91 S01
- incl. Facelift 2011
C-Klasse T-Modell 88-225 235/35R19 G01 K1c K2c K41 K42 K43 K44 K56 A02 A04 A05
204K T91 A06 A08 A09
e1*2001/116*0457*.. A12 A14 A18
- incl. Facelift 2011 Car S01
CL 63, CL 65 -AMG 386-463 255/40R19 K1b K41 M+S A02 A04 A05
216, 216AMG A06 A08 A09
e1*2001/116*0372*.., A12 A14 A18
e1*2001/116*0426*.. Cpe RDK S04
CL-Klasse 220-368 245/40R19 K1a K41 K45 R35 A02 A04 A05
215 A06 A08 A09
e1*98/14*0113*.. A12 A14 A18
B03 R21 S04
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 13-0400-A03-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8.5Jx19H2 Typ AF9 8519
Fertiger/Zulieferer RVS Srl
Seite 4 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
CL-Klasse 285 235/45R19 A10 R37 T95 T99 A02 A04 A05
216 285 245/40R19 A32 R37 T94 T98 A06 A08 A09
e1*2001/116*0372*.. 285,320 255/40R19 A12 K1b K41 A14 A18 Cpe
285-380 255/40R19 A12 K1b K41 M+S RDK V00
VS9 S04
CLS 500 300 255/35R19 A10 A02 A04 A05
218 A06 A08 A09
e1*2007/46*0485*.. A14 A18 A57
A84 Lim S01
CLS 500 Shooting 300 255/35R19 A10 T96 A02 A04 A05
Brake A06 A08 A09
218 A14 A18 A57
e1*2007/46*0485*.. A84 Car S01
CLS Shooting Brake 150 245/35R19 A10 T93 A02 A04 A05
218 150-225 255/35R19 A10 T92 T96 A06 A08 A09
e1*2007/46*0485*.. A14 A18 A57
A84 Car S01
CLS-Klasse 150-225 245/35R19 A10 T93 A02 A04 A05
218 150-225 255/30R19 A12 T91 A06 A08 A09
e1*2007/46*0485*.. 150-225 255/35R19 A10 A14 A18 A57
A84 Lim S01
E 500 300 245/35R19 K1c K2b K5d T93 A02 A04 A05
212 A06 A08 A09
e1*2001/116* A12 A14 A18
0501*09-.. A57 F38 Lim
ab Facelift 2011 S01
- incl. Facelift 2013
- mit Luftfederung
E-Klasse 75-215 235/35R19 R37 T91 A02 A04 A05
211 75-285 245/35R19 T93 A06 A08 A09
e1*98/14*0183*.., A12 A14 A18
e1*2001/116*0183*.. Lim S01
E-Klasse 100-225 235/35R19 K1a K1b R37 T91 A02 A04 A05
212 100-225 255/30R19 K1c K2b K5d T91 A06 A08 A09
e1*2001/116*0501*.. 100-285 245/35R19 K1c K2b K5d T93 A12 A14 A18
- mit Luftfederung A57 F38 Lim
- incl. Facelift 2013 V01 V19 S01
E-Klasse 100-225 235/35R19 K1a K1b R37 T91 A02 A04 A05
212, 212G 100-225 255/30R19 K1c K2b K5d T91 A06 A08 A09
e1*2001/116*0501*..; 100-245 245/35R19 K1c K2b K5d T93 A12 A14 A18
e1*2007/46*0484*.. A57 F39 Lim
- incl. Facelift 2013 V01 V19 S01
E-Klasse Cabrio 120-225 235/35R19 K1c K2b K4k K5a T91 A02 A04 A05
207 120-285 235/35R19 K1c K5a R02 T91 A06 A08 A09
e1*2001/116*0502*.. 120-285 255/30R19 K2b K4k K6g K8d R03 T91 A12 A14 A18
135, 150 245/30R19 K1c K2b K4k K5c K5k K6g K8d NoD A58 Cbo F39
T89 V19 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 13-0400-A03-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8.5Jx19H2 Typ AF9 8519
Fertiger/Zulieferer RVS Srl

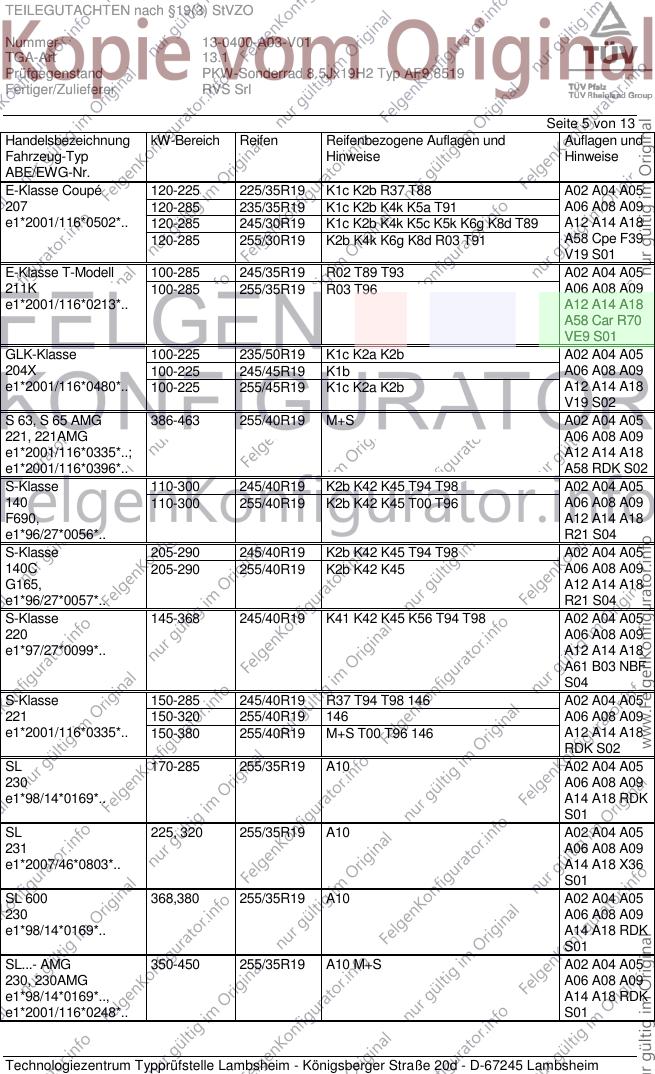

Seite 5 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
E-Klasse Coupé 120-225 225/35R19 K1c K2b R37 T88 A02 A04 A05
207 120-285 235/35R19 K1c K2b K4k K5a T91 A06 A08 A09
e1*2001/116*0502*.. 120-285 245/30R19 K1c K2b K4k K5c K5k K6g K8d T89 A12 A14 A18
120-285 255/30R19 K2b K4k K6g K8d R03 T91 A58 Cpe F39
V19 S01
E-Klasse T-Modell 100-285 245/35R19 R02 T89 T93 A02 A04 A05
211K 100-285 255/35R19 R03 T96 A06 A08 A09
e1*2001/116*0213*.. A12 A14 A18
A58 Car R70
VE9 S01
GLK-Klasse 100-225 235/50R19 K1c K2a K2b A02 A04 A05
204X 100-225 245/45R19 K1b A06 A08 A09
e1*2001/116*0480*.. 100-225 255/45R19 K1c K2a K2b A12 A14 A18
V19 S02
S 63, S 65 AMG 386-463 255/40R19 M+S A02 A04 A05
221, 221AMG A06 A08 A09
e1*2001/116*0335*..; A12 A14 A18
e1*2001/116*0396*.. A58 RDK S02
S-Klasse 110-300 245/40R19 K2b K42 K45 T94 T98 A02 A04 A05
140 110-300 255/40R19 K2b K42 K45 T00 T96 A06 A08 A09
F690, A12 A14 A18
e1*96/27*0056*.. R21 S04
S-Klasse 205-290 245/40R19 K2b K42 K45 T94 T98 A02 A04 A05
140C 205-290 255/40R19 K2b K42 K45 A06 A08 A09
G165, A12 A14 A18
e1*96/27*0057*.. R21 S04
S-Klasse 145-368 245/40R19 K41 K42 K45 K56 T94 T98 A02 A04 A05
220 A06 A08 A09
e1*97/27*0099*.. A12 A14 A18
A61 B03 NBF
S04
S-Klasse 150-285 245/40R19 R37 T94 T98 146 A02 A04 A05
221 150-320 255/40R19 146 A06 A08 A09
e1*2001/116*0335*.. 150-380 255/40R19 M+S T00 T96 146 A12 A14 A18
RDK S02
SL 170-285 255/35R19 A10 A02 A04 A05
230 A06 A08 A09
e1*98/14*0169*.. A14 A18 RDK
S01
SL 225, 320 255/35R19 A10 A02 A04 A05
231 A06 A08 A09
e1*2007/46*0803*.. A14 A18 X36
S01
SL 600 368,380 255/35R19 A10 A02 A04 A05
230 A06 A08 A09
e1*98/14*0169*.. A14 A18 RDK
S01
SL...- AMG 350-450 255/35R19 A10 M+S A02 A04 A05
230, 230AMG A06 A08 A09
e1*98/14*0169*.., A14 A18 RDK
e1*2001/116*0248*.. S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 13-0400-A03-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8.5Jx19H2 Typ AF9 8519
Fertiger/Zulieferer RVS Srl

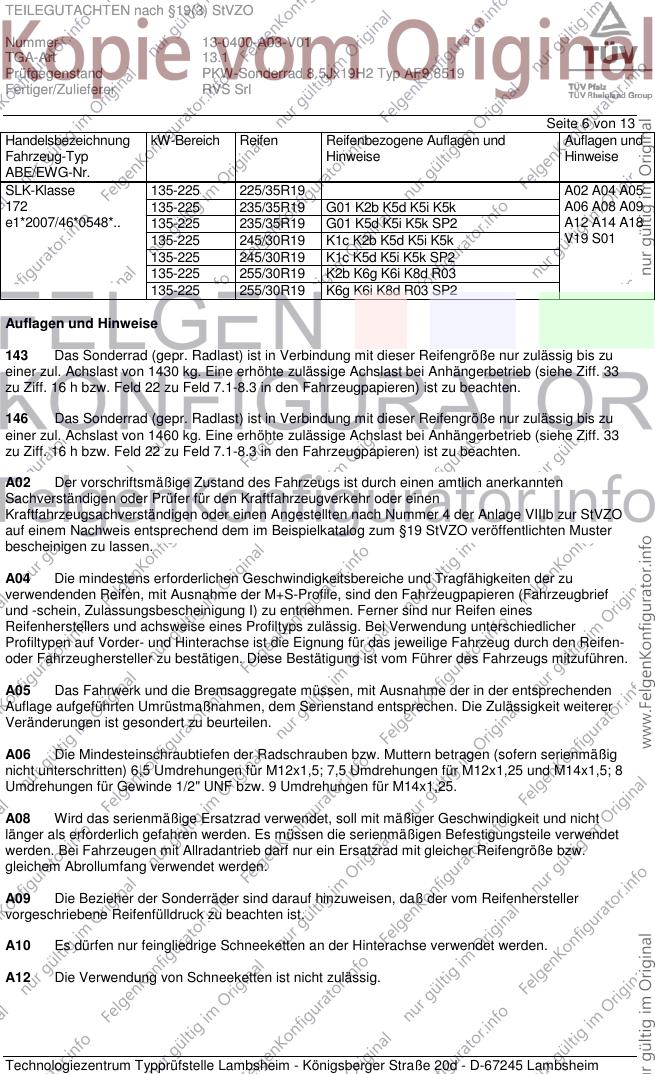

Seite 6 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
SLK-Klasse 135-225 225/35R19 A02 A04 A05
172 135-225 235/35R19 G01 K2b K5d K5i K5k A06 A08 A09
e1*2007/46*0548*.. 135-225 235/35R19 G01 K5d K5i K5k SP2 A12 A14 A18
135-225 245/30R19 K1c K2b K5d K5i K5k V19 S01
135-225 245/30R19 K1c K5d K5i K5k SP2
135-225 255/30R19 K2b K6g K6i K8d R03
135-225 255/30R19 K6g K6i K8d R03 SP2
Auflagen und Hinweise
143 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1430 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
146 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1460 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A02 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief
und -schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines
Reifenherstellers und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher
Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen-
oder Fahrzeughersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A06 Die Mindesteinschraubtiefen der Radschrauben bzw. Muttern betragen (sofern serienmäßig
nicht unterschritten) 6,5 Umdrehungen für M12x1,5; 7,5 Umdrehungen für M12x1,25 und M14x1,5; 8
Umdrehungen für Gewinde 1/2" UNF bzw. 9 Umdrehungen für M14x1,25.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, daß der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A10 Es dürfen nur feingliedrige Schneeketten an der Hinterachse verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 13-0400-A03-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8.5Jx19H2 Typ AF9 8519
Fertiger/Zulieferer RVS Srl
Seite 7 von 13
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der
Klebegewichte im Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A18 Es sind nur schlauchlose Reifen und Metallschraubventile mit Befestigung von außen
zulässig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Die Ventile dürfen nicht
über den Felgenrand hinausragen.
A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Hinterachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u.ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD ,Quattro, Syncro, 4-Matic, 4x4 u.ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A61 Nicht zulässig für Fahrzeugausführungen mit extra verlängerter Karosserie (Fahrzeuglänge
über 5200 mm).
A84 Die Vorgaben und Hinweise des Fahrzeugherstellers bezüglich der Verwendung von
Winterreifen (M+S-Profil) und Schneeketten sind zu beachten (s. Betriebsanleitung).
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
BnK Die Sonderräder sind nicht an Fahrzeugausführungen mit Keramik-Bremsen zulässig.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
F38 Rad/Reifenkombination nur zulässig an Fahrzeugausführungen mit Luftfederung.
F39 Rad/Reifenkombination nicht zulässig an Fahrzeugausführungen mit Luftfederung.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3- türig und 5- türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 13-0400-A03-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8.5Jx19H2 Typ AF9 8519
Fertiger/Zulieferer RVS Srl
Seite 8 von 13
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K43 An Achse 1 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifen-Kombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 13-0400-A03-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8.5Jx19H2 Typ AF9 8519
Fertiger/Zulieferer RVS Srl
Seite 9 von 13
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K4k An Achse 2 ist das Halteblech der Radhausinnenverkleidung oberhalb der
Radhausausschnittkante vollständig anzulegen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K5c An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5i An Achse 1 sind die in das Radhaus ragenden Kanten der Frontschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K5k An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6w An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K7d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 13-0400-A03-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8.5Jx19H2 Typ AF9 8519
Fertiger/Zulieferer RVS Srl
Seite 10 von 13
NA1 Nicht zulässig bei Fahrzeugen (Audi A6 allroad, Typ 4G) mit serienmäßigen Reifengrößen
235/55R18, 255/45R19 oder 255/40R20 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung).
NBF Das Sonderrad ist nicht zulässig für gepanzerte bzw. beschussgeschützte
Fahrzeugausführungen.
NoD Nicht zulässig für Fahrzeugausführungen mit Dieselmotor.
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R21 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des
Reifenherstellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende
Tragfähigkeit bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen. Diese Bestätigung ist vom
Führer des Fahrzeugs mitzuführen.
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
RDK Die Bezieher der Sonderräder sind darauf hinzuweisen, dass, wenn vorhanden, das
serienmäßige RDKS- bzw. RDC-System (TPMS) (Elektronisches Reifendruck-Kontrollsystem) in
Verbindung mit den Sonderrädern ggf. nicht mehr funktionsfähig ist. Dieses System ist dann durch
einen Fach-Händler zu deaktivieren oder durch ein geeignetes Reifendruck-Kontrollsystem zu
ersetzen.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
S04 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04
(siehe Seite 1) verwendet werden.
S05 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05
(siehe Seite 1) verwendet werden.
S06 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06
(siehe Seite 1) verwendet werden.
SP2 Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit serienmäßiger
Radabdeckung an der Heckschürze oder AMG Verbreiterungssatz.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 13-0400-A03-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8.5Jx19H2 Typ AF9 8519
Fertiger/Zulieferer RVS Srl

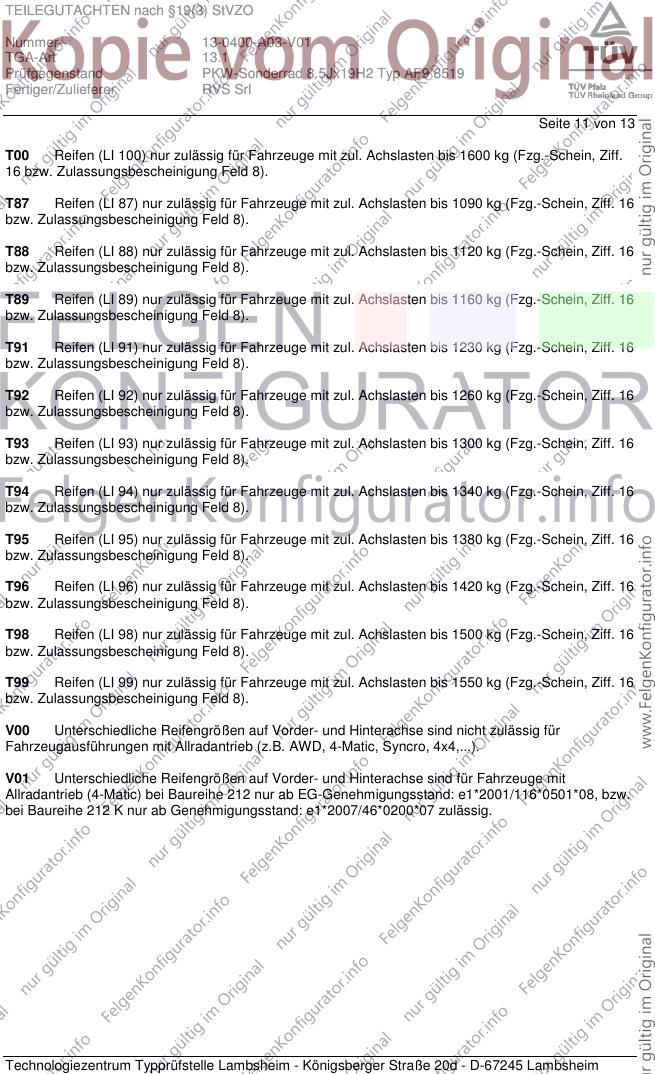

Seite 11 von 13
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V01 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind für Fahrzeuge mit
Allradantrieb (4-Matic) bei Baureihe 212 nur ab EG-Genehmigungsstand: e1*2001/116*0501*08, bzw.
bei Baureihe 212 K nur ab Genehmigungsstand: e1*2007/46*0200*07 zulässig.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 13-0400-A03-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8.5Jx19H2 Typ AF9 8519
Fertiger/Zulieferer RVS Srl

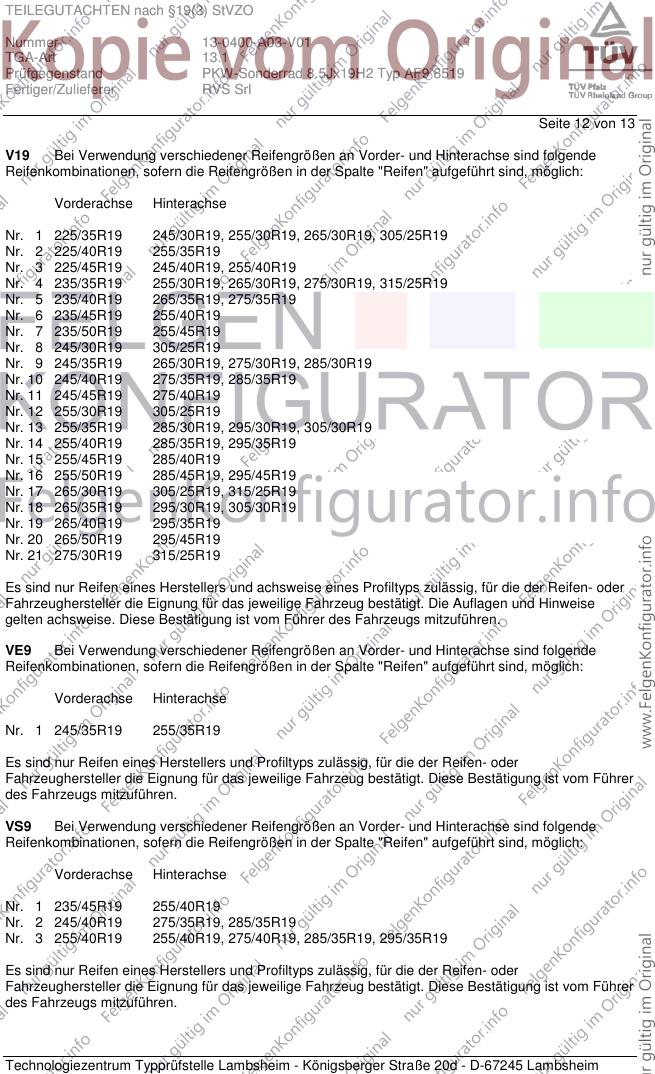

Seite 12 von 13
V19 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 225/35R19 245/30R19, 255/30R19, 265/30R19, 305/25R19
Nr. 2 225/40R19 255/35R19
Nr. 3 225/45R19 245/40R19, 255/40R19
Nr. 4 235/35R19 255/30R19, 265/30R19, 275/30R19, 315/25R19
Nr. 5 235/40R19 265/35R19, 275/35R19
Nr. 6 235/45R19 255/40R19
Nr. 7 235/50R19 255/45R19
Nr. 8 245/30R19 305/25R19
Nr. 9 245/35R19 265/30R19, 275/30R19, 285/30R19
Nr. 10 245/40R19 275/35R19, 285/35R19
Nr. 11 245/45R19 275/40R19
Nr. 12 255/30R19 305/25R19
Nr. 13 255/35R19 285/30R19, 295/30R19, 305/30R19
Nr. 14 255/40R19 285/35R19, 295/35R19
Nr. 15 255/45R19 285/40R19
Nr. 16 255/50R19 285/45R19, 295/45R19
Nr. 17 265/30R19 305/25R19, 315/25R19
Nr. 18 265/35R19 295/30R19, 305/30R19
Nr. 19 265/40R19 295/35R19
Nr. 20 265/50R19 295/45R19
Nr. 21 275/30R19 315/25R19
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
VE9 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 245/35R19 255/35R19
Es sind nur Reifen eines Herstellers und Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
VS9 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 235/45R19 255/40R19
Nr. 2 245/40R19 275/35R19, 285/35R19
Nr. 3 255/40R19 255/40R19, 275/40R19, 285/35R19, 295/35R19
Es sind nur Reifen eines Herstellers und Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 13-0400-A03-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8.5Jx19H2 Typ AF9 8519
Fertiger/Zulieferer RVS Srl

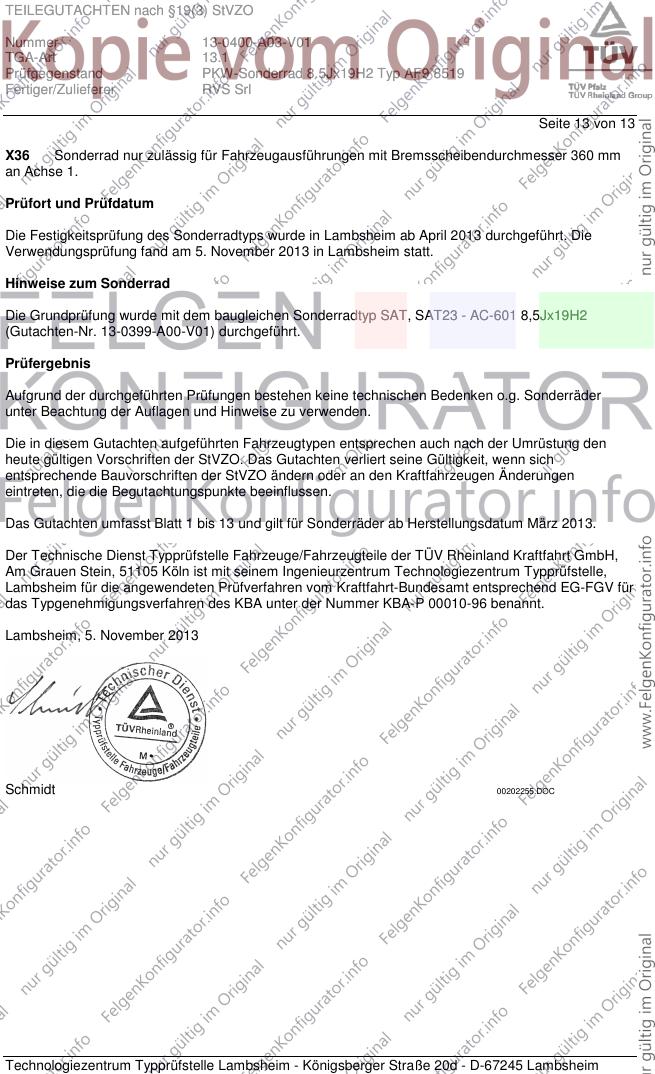

Seite 13 von 13
X36 Sonderrad nur zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 360 mm
an Achse 1.
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in Lambsheim ab April 2013 durchgeführt. Die
Verwendungsprüfung fand am 5. November 2013 in Lambsheim statt.
Hinweise zum Sonderrad
Die Grundprüfung wurde mit dem baugleichen Sonderradtyp SAT, SAT23 - AC-601 8,5Jx19H2
(Gutachten-Nr. 13-0399-A00-V01) durchgeführt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 13 und gilt für Sonderräder ab Herstellungsdatum März 2013.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 5. November 2013
Schmidt 00202255.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
