TEILEGUTACHTEN nach §19(3) StVZO
Nummer 09-0126-A00-V03
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
8,0Jx18H2 Typ AR1-8018 und
9,0Jx18H2 Typ AR1-9018
Fertiger/Zulieferer Gewe Reifengroßhandel GmbH
Seite 1 von 14
Hersteller Gewe Reifengroßhandel GmbH
Hans Geiger Straße 15
D-67661 Kaiserslautern
QM-Nr. 49 02 0160905
Prüfgegenstand PKW-Sonderrad
Achse 1 Achse 2
Modell AR1 AR1
Typ AR1-8018 AR1-9018
Radgröße 8,0Jx18H2 9,0Jx18H2
Zentrierart Mittenzentrierung Mittenzentrierung
Achse Kennzeichnung Rad/ Zentrierring Lochzahl/ Loch- Einpress- Rad- Abrollumfang
kreis- (mm)/ Mit- tiefe last (mm)
tenloch-ø (mm) (mm) (kg)
1 AR1-8018 T5 / Ø72,5 / 66,5 5/112/66,6 35 850 2100
2 AR1-9018 U5 / Ø72,5/Ø66,5 5/112/66,6 35 800 2100
Kennzeichnungen Achse 1 Achse 2
Herstellerzeichen - -
Radtyp und Ausführung AR1-8018 (s.o.) AR1-9018 (s.o.)
Radgröße 8,0Jx18H2 9,0Jx18H2
Einpresstiefe ET (s.o.) ET (s.o.)
Giessereikennzeichen MA MA
Herkunftsmerkmal - -
Herstelldatum Monat und Jahr Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S02 Schraube M12x1,5 Kegel 60° 110 23
S03 Schraube M14x1,5 Kegel 60° 120 28
S04 Schraube M14x1,5 Kegel 60° 130 28
S05 Schraube M14x1,5 Kegel 60° 150 32
Prüfungen
Die Gutachten Nr.08-0990-A00-V02 und 08-0929-A00-V01 über die Sonderradprüfungen liegen vor.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprü-
fungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Mercedes-Benz
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 09-0126-A00-V03
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
8,0Jx18H2 Typ AR1-8018 und
9,0Jx18H2 Typ AR1-9018
Fertiger/Zulieferer Gewe Reifengroßhandel GmbH
Seite 2 von 14
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A4 88-195 225/45R18 R02 R37 T91 0A1 A02 A04
B8, B81 88-195 235/40R18 R02 R37 T91 A05 A06 A08
e1*2001/116*0430*..; 88-195 235/40R18 K2b K44 K46 R03 R37 T91 A09 A12 A16
e13*2007/46*1084*.. 88-195 255/40R18 K2c K44 K46 R03 A21 Car Lim
88-200 245/40R18 K1c K41 K45 R02 V18 S03
88-200 245/40R18 K2c K44 K46 R03
88-200 265/35R18 K2c K44 K46 R03
Audi A5 100-195 225/45R18 R02 R37 T91 T95 0A1 A02 A04
B8, B81 100-195 235/40R18 R02 R37 T91 T95 A05 A06 A08
e1*2001/116*0430*..; 100-195 235/40R18 R03 R37 T91 T95 A09 A12 A16
e13*2007/46*1084*.. 100-195 245/40R18 R02 A21 B03 Cbo
- Coupé, Cabrio 100-195 245/40R18 R03 Cpe Flh V18
- Sportback 100-195 255/40R18 R03 S03
100-195 265/35R18 K2b R03
100-195 275/35R18 K2b R03
Audi A6 / A6 Avant 100-150 225/50R18 R02 0A1 A02 A04
4G, 4G1 100-150 235/50R18 R02 A05 A06 A08
e1*2007/46*0436*..; 100-150 265/40R18 K2b K8b R03 A09 A12 A16
e13*2007/46*1147*.. 100-180 245/45R18 R02 A21 A57 B90
100-180 245/45R18 K2b R03 BnK Car Lim
100-180 255/45R18 R02 NA1 V00 V18
100-180 255/45R18 K2b R03 S03
Audi S4 245 245/40R18 K1c K41 K45 R02 0A1 A02 A04
B8, B81 245 245/40R18 K2c K44 K46 R03 A05 A06 A08
e1*2001/116*0430*..; 245 265/35R18 K2c K44 K46 R03 A09 A12 A16
e13*2007/46*1084*.. A21 Car Lim
V18 S03
C-Klasse 75-170 225/40R18 K56 R03 T88 T89 0A1 A02 A04
203 75-170 225/40R18 K45 R02 T88 T89 A05 A06 A08
e1*98/14*0139*.. 75-170 245/35R18 K2b K42 K56 R03 T88 A09 A12 A16
75-170 255/35R18 K2b K42 K56 R03 A21 B33 DB8
V18 S02
C-Klasse 115-135 225/45R18 K1a K1b R02 0A1 A02 A04
204 115-135 235/40R18 K1c R02 A05 A06 A08
e1*2001/116* 115-135 245/40R18 K1c K5d R02 A09 A12 A16
0431*29-.. 115-135 245/40R18 K2a K2b K4i K6g K6r R03 A21 A58 F39
(FIN: WDD205...) 115-135 255/40R18 K2c K4i K6h K6r R03 Lim V18 S04
115-135 265/35R18 K2c K4i K6h K6r K8h R03
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 09-0126-A00-V03
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
8,0Jx18H2 Typ AR1-8018 und
9,0Jx18H2 Typ AR1-9018
Fertiger/Zulieferer Gewe Reifengroßhandel GmbH
Seite 3 von 14
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
C-Klasse 88-215 215/40R18 K1a K1b K41 R02 R37 0A1 A02 A04
204 88-225 225/40R18 K1c K41 R02 A05 A06 A08
e1*2001/116* 88-225 225/40R18 K2b K42 K56 R03 T88 T89 T92 A09 A12 A16
0431*00-28 88-225 235/35R18 K1c K41 R02 A21 Cpe Lim
- Limousine/Coupe 88-225 235/35R18 K2c K42 K56 R03 T86 T90 V18 S04
- incl. Facelift 2011 88-225 235/40R18 G01 K1c K41 R02
88-225 235/40R18 G01 K2c K42 K44 K56 R03
88-225 245/35R18 K2c K42 K44 K56 R03 T88 T89
T92
88-225 255/35R18 K2c K42 K44 K56 R03
88-225 265/35R18 K2c K42 K44 K56 R03
C-Klasse Sportcoupé 75-160 225/40R18 K45 R02 0A1 A02 A04
203CL 75-160 225/40R18 R03 A05 A06 A08
e1*98/14*0159*.. 75-160 245/35R18 K42 K56 R03 A09 A12 A16
75-160 255/35R18 K2b K42 K56 K66 R03 A21 B33 Cpe
DB8 V18 S02
C-Klasse T-Modell 75-170 225/40R18 K56 R03 T88 T89 T91 0A1 A02 A04
203K 75-170 225/40R18 K45 R02 T88 T89 T91 A05 A06 A08
e1*98/14*0158*.. 75-170 245/35R18 K2b K42 K56 R03 T89 T92 A09 A12 A16
75-170 255/35R18 K2b K42 K56 R03 A21 B33 Car
DB8 V18 S02
C-Klasse T-Modell 88-170 215/40R18 K1a K1b K41 R02 R37 T85 T89 0A1 A02 A04
204K 88-200 235/35R18 K1c K41 R02 T86 T90 A05 A06 A08
e1*2001/116*0457*.. 88-200 235/35R18 K2c K42 K56 R03 T90 A09 A12 A16
- incl. Facelift 2011 88-225 225/40R18 K1c K41 R02 T88 T89 A21 Car V18
88-225 225/40R18 K2b K42 K56 R03 T89 T91 T92 S04
88-225 235/40R18 K1c K41 R02
88-225 235/40R18 G01 K2c K42 K44 K56 R03 T91
T93
88-225 245/35R18 K2c K42 K44 K56 R03 T89 T92
88-225 255/35R18 K2c K42 K44 K56 R03 T90 T94
88-225 265/35R18 K2c K42 K44 K56 R03
CL-Klasse 220-326 245/45R18 R03 R35 0A1 A02 A04
215 220-326 245/45R18 K41 K45 R02 R35 A05 A06 A08
e1*98/14*0113*.. 220-326 265/40R18 K2c K42 K56 R03 R37 A09 A12 A16
220-326 275/40R18 K2c K42 K56 R03 R35 A21 A8c V18
S05
CLC-Klasse 75-150 225/40R18 R02 0A1 A02 A04
203CL 75-150 225/40R18 R03 A05 A06 A08
e1*98/14*0159*19-.. 75-150 245/35R18 R03 A09 A12 A16
75-150 255/35R18 K42 K56 K66 R03 A21 B33 Cpe
DB8 V18 S02
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 09-0126-A00-V03
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
8,0Jx18H2 Typ AR1-8018 und
9,0Jx18H2 Typ AR1-9018
Fertiger/Zulieferer Gewe Reifengroßhandel GmbH

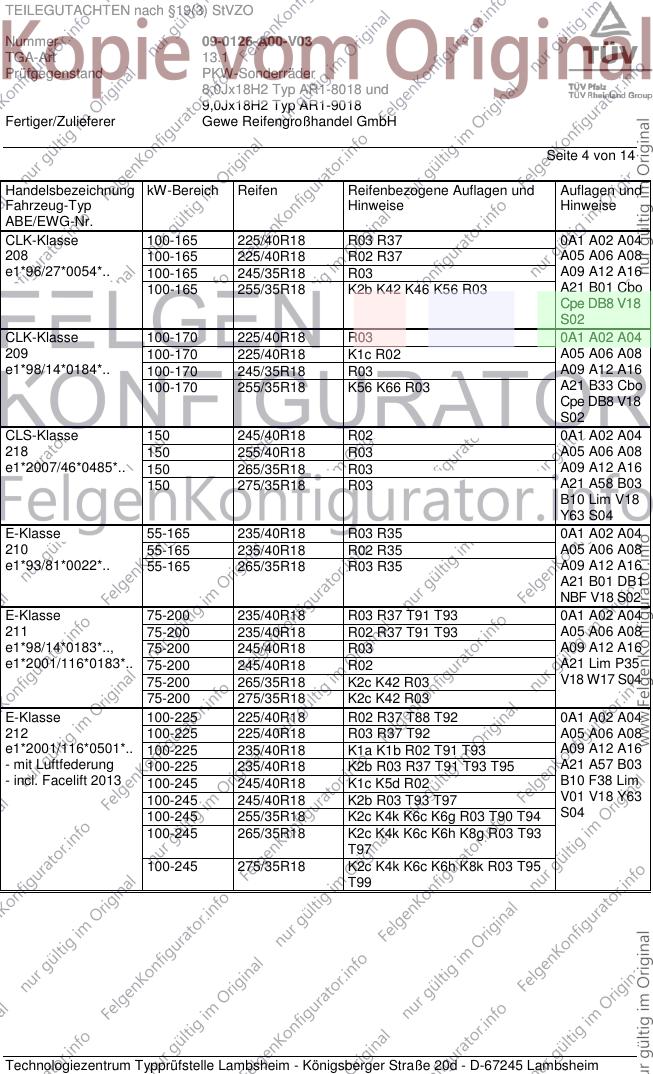

Seite 4 von 14
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
CLK-Klasse 100-165 225/40R18 R03 R37 0A1 A02 A04
208 100-165 225/40R18 R02 R37 A05 A06 A08
e1*96/27*0054*.. 100-165 245/35R18 R03 A09 A12 A16
100-165 255/35R18 K2b K42 K46 K56 R03 A21 B01 Cbo
Cpe DB8 V18
S02
CLK-Klasse 100-170 225/40R18 R03 0A1 A02 A04
209 100-170 225/40R18 K1c R02 A05 A06 A08
e1*98/14*0184*.. 100-170 245/35R18 R03 A09 A12 A16
100-170 255/35R18 K56 K66 R03 A21 B33 Cbo
Cpe DB8 V18
S02
CLS-Klasse 150 245/40R18 R02 0A1 A02 A04
218 150 255/40R18 R03 A05 A06 A08
e1*2007/46*0485*.. 150 265/35R18 R03 A09 A12 A16
150 275/35R18 R03 A21 A58 B03
B10 Lim V18
Y63 S04
E-Klasse 55-165 235/40R18 R03 R35 0A1 A02 A04
210 55-165 235/40R18 R02 R35 A05 A06 A08
e1*93/81*0022*.. 55-165 265/35R18 R03 R35 A09 A12 A16
A21 B01 DB1
NBF V18 S02
E-Klasse 75-200 235/40R18 R03 R37 T91 T93 0A1 A02 A04
211 75-200 235/40R18 R02 R37 T91 T93 A05 A06 A08
e1*98/14*0183*.., 75-200 245/40R18 R03 A09 A12 A16
e1*2001/116*0183*.. 75-200 245/40R18 R02 A21 Lim P35
75-200 265/35R18 K2c K42 R03 V18 W17 S04
75-200 275/35R18 K2c K42 R03
E-Klasse 100-225 225/40R18 R02 R37 T88 T92 0A1 A02 A04
212 100-225 225/40R18 R03 R37 T92 A05 A06 A08
e1*2001/116*0501*.. 100-225 235/40R18 K1a K1b R02 T91 T93 A09 A12 A16
- mit Luftfederung 100-225 235/40R18 K2b R03 R37 T91 T93 T95 A21 A57 B03
- incl. Facelift 2013 100-245 245/40R18 K1c K5d R02 B10 F38 Lim
100-245 245/40R18 K2b R03 T93 T97 V01 V18 Y63
100-245 255/35R18 K2c K4k K6c K6g R03 T90 T94 S04
100-245 265/35R18 K2c K4k K6c K6h K8g R03 T93
T97
100-245 275/35R18 K2c K4k K6c K6h K8k R03 T95
T99
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 09-0126-A00-V03
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
8,0Jx18H2 Typ AR1-8018 und
9,0Jx18H2 Typ AR1-9018
Fertiger/Zulieferer Gewe Reifengroßhandel GmbH

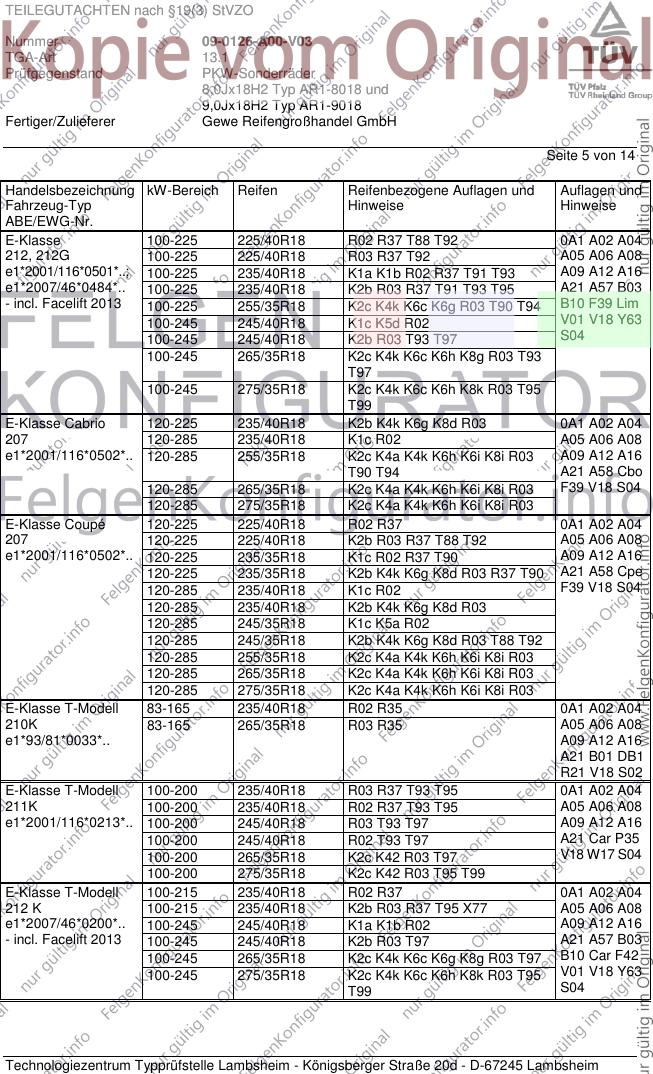

Seite 5 von 14
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
E-Klasse 100-225 225/40R18 R02 R37 T88 T92 0A1 A02 A04
212, 212G 100-225 225/40R18 R03 R37 T92 A05 A06 A08
e1*2001/116*0501*..; 100-225 235/40R18 K1a K1b R02 R37 T91 T93 A09 A12 A16
e1*2007/46*0484*.. 100-225 235/40R18 K2b R03 R37 T91 T93 T95 A21 A57 B03
- incl. Facelift 2013 100-225 255/35R18 K2c K4k K6c K6g R03 T90 T94 B10 F39 Lim
100-245 245/40R18 K1c K5d R02 V01 V18 Y63
100-245 245/40R18 K2b R03 T93 T97 S04
100-245 265/35R18 K2c K4k K6c K6h K8g R03 T93
T97
100-245 275/35R18 K2c K4k K6c K6h K8k R03 T95
T99
E-Klasse Cabrio 120-225 235/40R18 K2b K4k K6g K8d R03 0A1 A02 A04
207 120-285 235/40R18 K1c R02 A05 A06 A08
e1*2001/116*0502*.. 120-285 255/35R18 K2c K4a K4k K6h K6i K8i R03 A09 A12 A16
T90 T94 A21 A58 Cbo
120-285 265/35R18 K2c K4a K4k K6h K6i K8i R03 F39 V18 S04
120-285 275/35R18 K2c K4a K4k K6h K6i K8i R03
E-Klasse Coupé 120-225 225/40R18 R02 R37 0A1 A02 A04
207 120-225 225/40R18 K2b R03 R37 T88 T92 A05 A06 A08
e1*2001/116*0502*.. 120-225 235/35R18 K1c R02 R37 T90 A09 A12 A16
120-225 235/35R18 K2b K4k K6g K8d R03 R37 T90 A21 A58 Cpe
120-285 235/40R18 K1c R02 F39 V18 S04
120-285 235/40R18 K2b K4k K6g K8d R03
120-285 245/35R18 K1c K5a R02
120-285 245/35R18 K2b K4k K6g K8d R03 T88 T92
120-285 255/35R18 K2c K4a K4k K6h K6i K8i R03
120-285 265/35R18 K2c K4a K4k K6h K6i K8i R03
120-285 275/35R18 K2c K4a K4k K6h K6i K8i R03
E-Klasse T-Modell 83-165 235/40R18 R02 R35 0A1 A02 A04
210K 83-165 265/35R18 R03 R35 A05 A06 A08
e1*93/81*0033*.. A09 A12 A16
A21 B01 DB1
R21 V18 S02
E-Klasse T-Modell 100-200 235/40R18 R03 R37 T93 T95 0A1 A02 A04
211K 100-200 235/40R18 R02 R37 T93 T95 A05 A06 A08
e1*2001/116*0213*.. 100-200 245/40R18 R03 T93 T97 A09 A12 A16
100-200 245/40R18 R02 T93 T97 A21 Car P35
100-200 265/35R18 K2c K42 R03 T97 V18 W17 S04
100-200 275/35R18 K2c K42 R03 T95 T99
E-Klasse T-Modell 100-215 235/40R18 R02 R37 0A1 A02 A04
212 K 100-215 235/40R18 K2b R03 R37 T95 X77 A05 A06 A08
e1*2007/46*0200*.. 100-245 245/40R18 K1a K1b R02 A09 A12 A16
- incl. Facelift 2013 100-245 245/40R18 K2b R03 T97 A21 A57 B03
100-245 265/35R18 K2c K4k K6c K6g K8g R03 T97 B10 Car F42
100-245 275/35R18 K2c K4k K6c K6h K8k R03 T95 V01 V18 Y63
T99 S04
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 09-0126-A00-V03
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
8,0Jx18H2 Typ AR1-8018 und
9,0Jx18H2 Typ AR1-9018
Fertiger/Zulieferer Gewe Reifengroßhandel GmbH

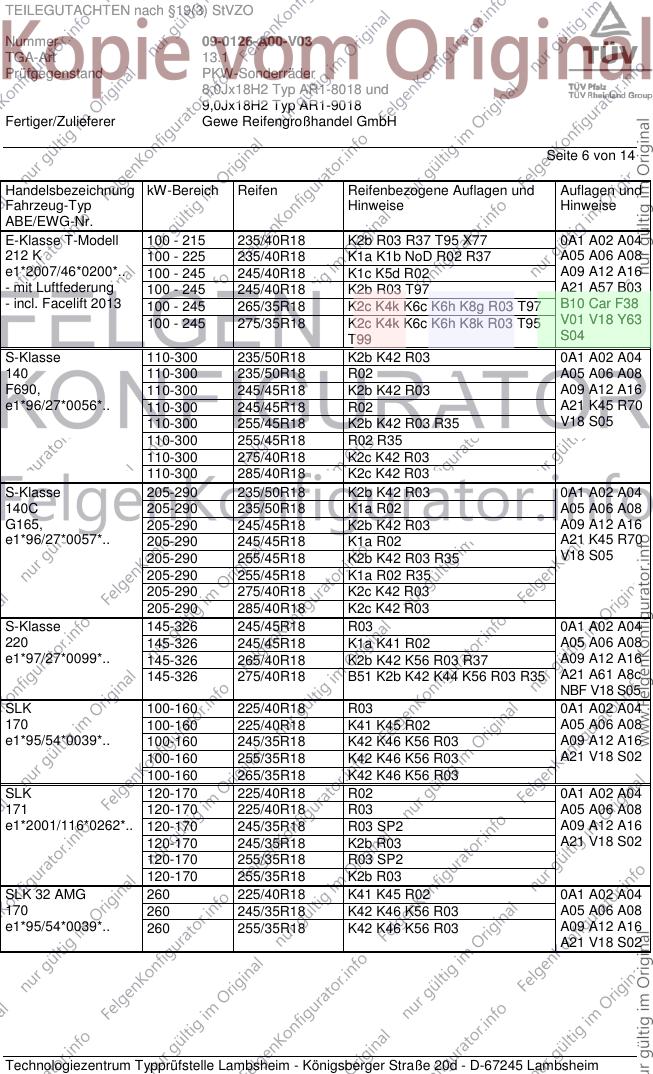

Seite 6 von 14
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
E-Klasse T-Modell 100 - 215 235/40R18 K2b R03 R37 T95 X77 0A1 A02 A04
212 K 100 - 225 235/40R18 K1a K1b NoD R02 R37 A05 A06 A08
e1*2007/46*0200*.. 100 - 245 245/40R18 K1c K5d R02 A09 A12 A16
- mit Luftfederung 100 - 245 245/40R18 K2b R03 T97 A21 A57 B03
- incl. Facelift 2013 100 - 245 265/35R18 K2c K4k K6c K6h K8g R03 T97 B10 Car F38
100 - 245 275/35R18 K2c K4k K6c K6h K8k R03 T95 V01 V18 Y63
T99 S04
S-Klasse 110-300 235/50R18 K2b K42 R03 0A1 A02 A04
140 110-300 235/50R18 R02 A05 A06 A08
F690, 110-300 245/45R18 K2b K42 R03 A09 A12 A16
e1*96/27*0056*.. 110-300 245/45R18 R02 A21 K45 R70
110-300 255/45R18 K2b K42 R03 R35 V18 S05
110-300 255/45R18 R02 R35
110-300 275/40R18 K2c K42 R03
110-300 285/40R18 K2c K42 R03
S-Klasse 205-290 235/50R18 K2b K42 R03 0A1 A02 A04
140C 205-290 235/50R18 K1a R02 A05 A06 A08
G165, 205-290 245/45R18 K2b K42 R03 A09 A12 A16
e1*96/27*0057*.. 205-290 245/45R18 K1a R02 A21 K45 R70
205-290 255/45R18 K2b K42 R03 R35 V18 S05
205-290 255/45R18 K1a R02 R35
205-290 275/40R18 K2c K42 R03
205-290 285/40R18 K2c K42 R03
S-Klasse 145-326 245/45R18 R03 0A1 A02 A04
220 145-326 245/45R18 K1a K41 R02 A05 A06 A08
e1*97/27*0099*.. 145-326 265/40R18 K2b K42 K56 R03 R37 A09 A12 A16
145-326 275/40R18 B51 K2b K42 K44 K56 R03 R35 A21 A61 A8c
NBF V18 S05
SLK 100-160 225/40R18 R03 0A1 A02 A04
170 100-160 225/40R18 K41 K45 R02 A05 A06 A08
e1*95/54*0039*.. 100-160 245/35R18 K42 K46 K56 R03 A09 A12 A16
100-160 255/35R18 K42 K46 K56 R03 A21 V18 S02
100-160 265/35R18 K42 K46 K56 R03
SLK 120-170 225/40R18 R02 0A1 A02 A04
171 120-170 225/40R18 R03 A05 A06 A08
e1*2001/116*0262*.. 120-170 245/35R18 R03 SP2 A09 A12 A16
120-170 245/35R18 K2b R03 A21 V18 S02
120-170 255/35R18 R03 SP2
120-170 255/35R18 K2b R03
SLK 32 AMG 260 225/40R18 K41 K45 R02 0A1 A02 A04
170 260 245/35R18 K42 K46 K56 R03 A05 A06 A08
e1*95/54*0039*.. 260 255/35R18 K42 K46 K56 R03 A09 A12 A16
A21 V18 S02

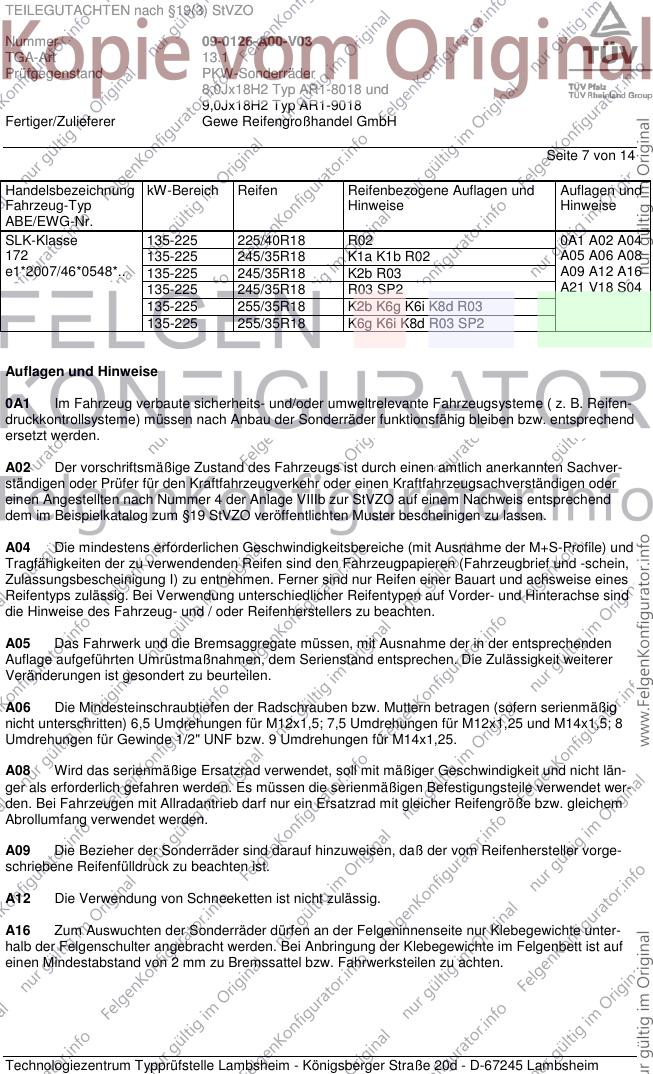

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 09-0126-A00-V03
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
8,0Jx18H2 Typ AR1-8018 und
9,0Jx18H2 Typ AR1-9018
Fertiger/Zulieferer Gewe Reifengroßhandel GmbH
Seite 7 von 14
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
SLK-Klasse 135-225 225/40R18 R02 0A1 A02 A04
172 135-225 245/35R18 K1a K1b R02 A05 A06 A08
e1*2007/46*0548*.. 135-225 245/35R18 K2b R03 A09 A12 A16
135-225 245/35R18 R03 SP2 A21 V18 S04
135-225 255/35R18 K2b K6g K6i K8d R03
135-225 255/35R18 K6g K6i K8d R03 SP2
Auflagen und Hinweise
0A1 Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme ( z. B. Reifen-
druckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw. entsprechend
ersetzt werden.
A02 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sachver-
ständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen oder
einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis entsprechend
dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A06 Die Mindesteinschraubtiefen der Radschrauben bzw. Muttern betragen (sofern serienmäßig
nicht unterschritten) 6,5 Umdrehungen für M12x1,5; 7,5 Umdrehungen für M12x1,25 und M14x1,5; 8
Umdrehungen für Gewinde 1/2" UNF bzw. 9 Umdrehungen für M14x1,25.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht län-
ger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet wer-
den. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, daß der vom Reifenhersteller vorge-
schriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A16 Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte unter-
halb der Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist auf
einen Mindestabstand von 2 mm zu Bremssattel bzw. Fahrwerksteilen zu achten.

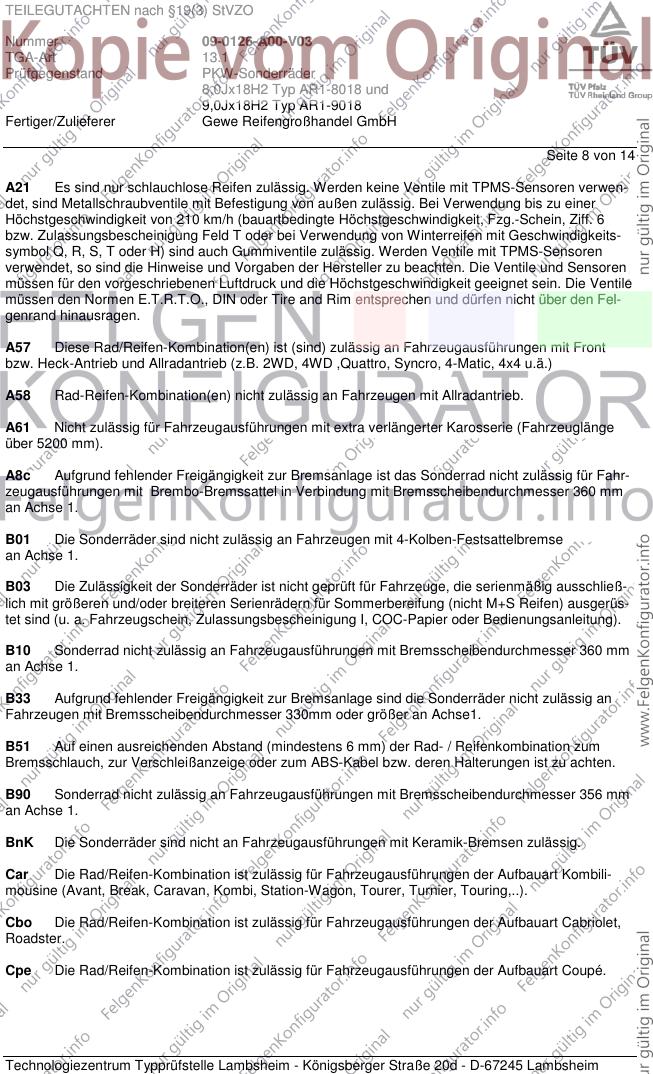

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 09-0126-A00-V03
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
8,0Jx18H2 Typ AR1-8018 und
9,0Jx18H2 Typ AR1-9018
Fertiger/Zulieferer Gewe Reifengroßhandel GmbH
Seite 8 von 14
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwen-
det, sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu einer
Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff. 6
bzw. Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit Geschwindigkeits-
symbol Q, R, S, T oder H) sind auch Gummiventile zulässig. Werden Ventile mit TPMS-Sensoren
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit geeignet sein. Die Ventile
müssen den Normen E.T.R.T.O., DIN oder Tire and Rim entsprechen und dürfen nicht über den Fel-
genrand hinausragen.
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD ,Quattro, Syncro, 4-Matic, 4x4 u.ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A61 Nicht zulässig für Fahrzeugausführungen mit extra verlängerter Karosserie (Fahrzeuglänge
über 5200 mm).
A8c Aufgrund fehlender Freigängigkeit zur Bremsanlage ist das Sonderrad nicht zulässig für Fahr-
zeugausführungen mit Brembo-Bremssattel in Verbindung mit Bremsscheibendurchmesser 360 mm
an Achse 1.
B01 Die Sonderräder sind nicht zulässig an Fahrzeugen mit 4-Kolben-Festsattelbremse
an Achse 1.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließ-
lich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen) ausgerüs-
tet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
B10 Sonderrad nicht zulässig an Fahrzeugausführungen mit Bremsscheibendurchmesser 360 mm
an Achse 1.
B33 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 330mm oder größer an Achse1.
B51 Auf einen ausreichenden Abstand (mindestens 6 mm) der Rad- / Reifenkombination zum
Bremsschlauch, zur Verschleißanzeige oder zum ABS-Kabel bzw. deren Halterungen ist zu achten.
B90 Sonderrad nicht zulässig an Fahrzeugausführungen mit Bremsscheibendurchmesser 356 mm
an Achse 1.
BnK Die Sonderräder sind nicht an Fahrzeugausführungen mit Keramik-Bremsen zulässig.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Kombili-
mousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.

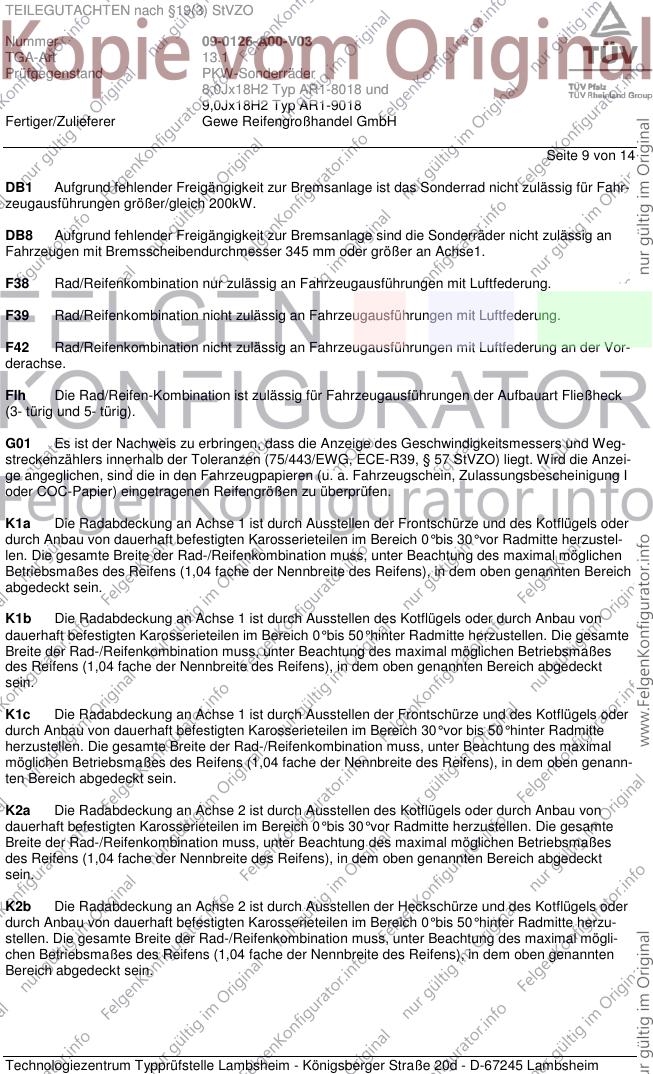

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 09-0126-A00-V03
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
8,0Jx18H2 Typ AR1-8018 und
9,0Jx18H2 Typ AR1-9018
Fertiger/Zulieferer Gewe Reifengroßhandel GmbH
Seite 9 von 14
DB1 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist das Sonderrad nicht zulässig für Fahr-
zeugausführungen größer/gleich 200kW.
DB8 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 345 mm oder größer an Achse1.
F38 Rad/Reifenkombination nur zulässig an Fahrzeugausführungen mit Luftfederung.
F39 Rad/Reifenkombination nicht zulässig an Fahrzeugausführungen mit Luftfederung.
F42 Rad/Reifenkombination nicht zulässig an Fahrzeugausführungen mit Luftfederung an der Vor-
derachse.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3- türig und 5- türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Weg-
streckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzei-
ge angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I
oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustel-
len. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich
abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzu-
stellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal mögli-
chen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.

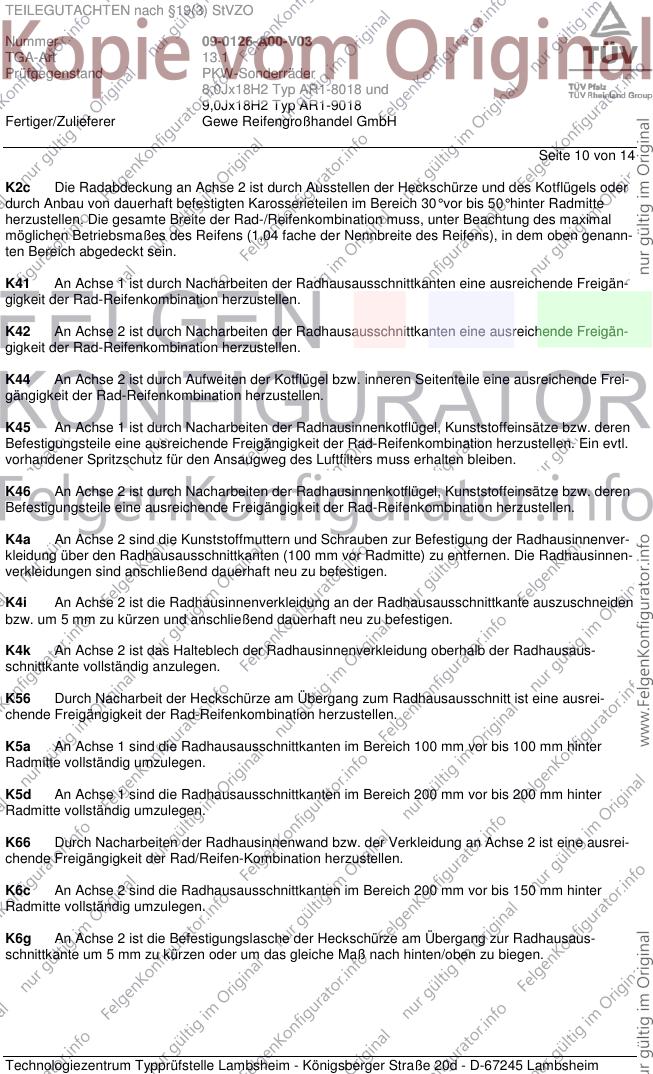

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 09-0126-A00-V03
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
8,0Jx18H2 Typ AR1-8018 und
9,0Jx18H2 Typ AR1-9018
Fertiger/Zulieferer Gewe Reifengroßhandel GmbH
Seite 10 von 14
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende Frei-
gängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4a An Achse 2 sind die Kunststoffmuttern und Schrauben zur Befestigung der Radhausinnenver-
kleidung über den Radhausausschnittkanten (100 mm vor Radmitte) zu entfernen. Die Radhausinnen-
verkleidungen sind anschließend dauerhaft neu zu befestigen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K4k An Achse 2 ist das Halteblech der Radhausinnenverkleidung oberhalb der Radhausaus-
schnittkante vollständig anzulegen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine ausrei-
chende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K66 Durch Nacharbeiten der Radhausinnenwand bzw. der Verkleidung an Achse 2 ist eine ausrei-
chende Freigängigkeit der Rad/Reifen-Kombination herzustellen.
K6c An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausaus-
schnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 09-0126-A00-V03
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
8,0Jx18H2 Typ AR1-8018 und
9,0Jx18H2 Typ AR1-9018
Fertiger/Zulieferer Gewe Reifengroßhandel GmbH

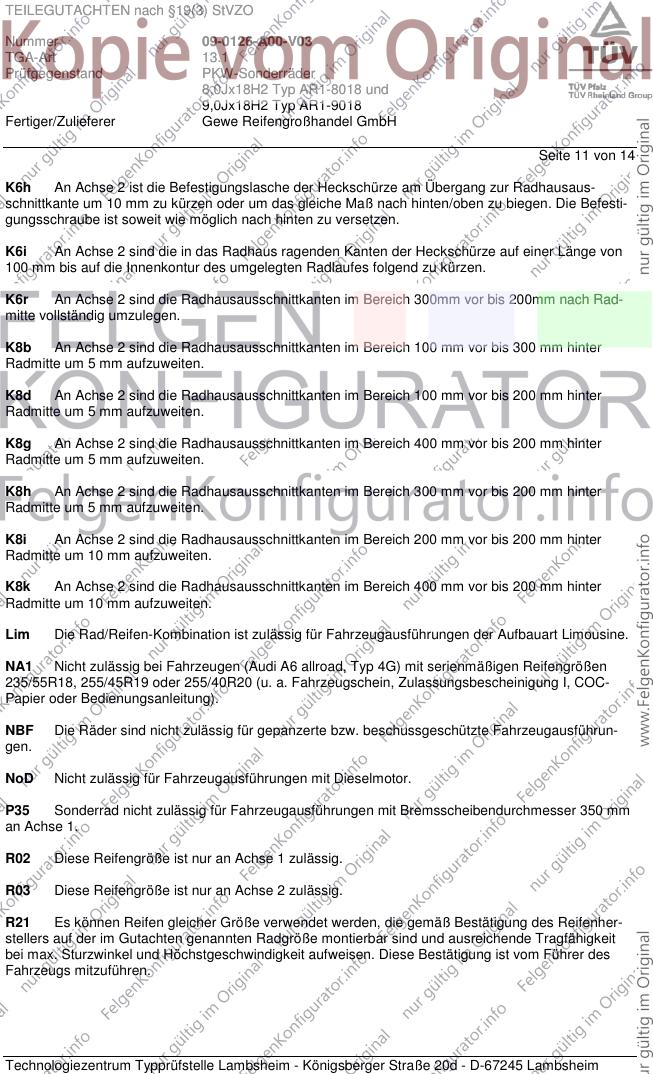

Seite 11 von 14
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausaus-
schnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen. Die Befesti-
gungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6r An Achse 2 sind die Radhausausschnittkanten im Bereich 300mm vor bis 200mm nach Rad-
mitte vollständig umzulegen.
K8b An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 300 mm hinter
Radmitte um 5 mm aufzuweiten.
K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8g An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8i An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8k An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
NA1 Nicht zulässig bei Fahrzeugen (Audi A6 allroad, Typ 4G) mit serienmäßigen Reifengrößen
235/55R18, 255/45R19 oder 255/40R20 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung).
NBF Die Räder sind nicht zulässig für gepanzerte bzw. beschussgeschützte Fahrzeugausführun-
gen.
NoD Nicht zulässig für Fahrzeugausführungen mit Dieselmotor.
P35 Sonderrad nicht zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 350 mm
an Achse 1.
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R21 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des Reifenher-
stellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende Tragfähigkeit
bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen. Diese Bestätigung ist vom Führer des
Fahrzeugs mitzuführen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 09-0126-A00-V03
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
8,0Jx18H2 Typ AR1-8018 und
9,0Jx18H2 Typ AR1-9018
Fertiger/Zulieferer Gewe Reifengroßhandel GmbH

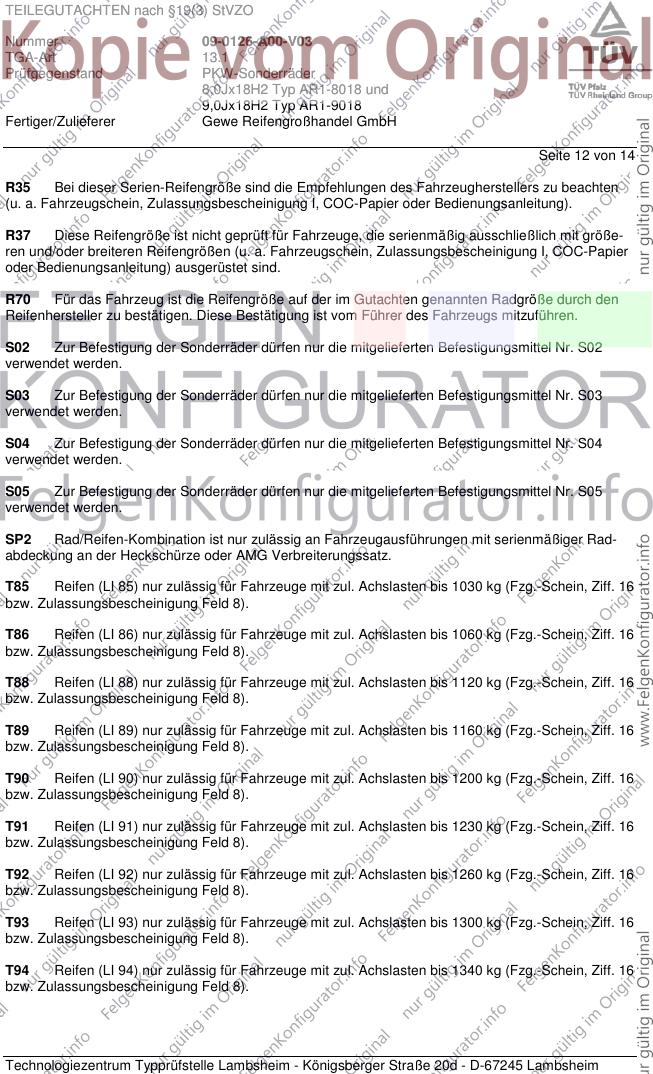

Seite 12 von 14
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit größe-
ren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier
oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
verwendet werden.
S04 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04
verwendet werden.
S05 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05
verwendet werden.
SP2 Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit serienmäßiger Rad-
abdeckung an der Heckschürze oder AMG Verbreiterungssatz.
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 09-0126-A00-V03
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
8,0Jx18H2 Typ AR1-8018 und
9,0Jx18H2 Typ AR1-9018
Fertiger/Zulieferer Gewe Reifengroßhandel GmbH

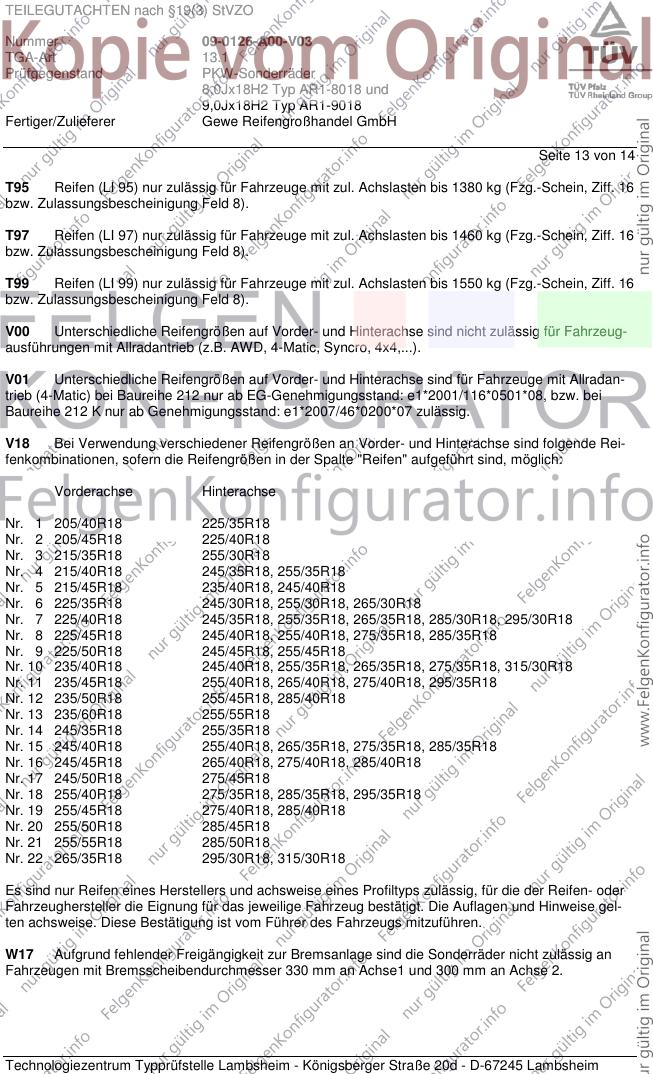

Seite 13 von 14
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für Fahrzeug-
ausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V01 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind für Fahrzeuge mit Allradan-
trieb (4-Matic) bei Baureihe 212 nur ab EG-Genehmigungsstand: e1*2001/116*0501*08, bzw. bei
Baureihe 212 K nur ab Genehmigungsstand: e1*2007/46*0200*07 zulässig.
V18 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende Rei-
fenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 205/40R18 225/35R18
Nr. 2 205/45R18 225/40R18
Nr. 3 215/35R18 255/30R18
Nr. 4 215/40R18 245/35R18, 255/35R18
Nr. 5 215/45R18 235/40R18, 245/40R18
Nr. 6 225/35R18 245/30R18, 255/30R18, 265/30R18
Nr. 7 225/40R18 245/35R18, 255/35R18, 265/35R18, 285/30R18, 295/30R18
Nr. 8 225/45R18 245/40R18, 255/40R18, 275/35R18, 285/35R18
Nr. 9 225/50R18 245/45R18, 255/45R18
Nr. 10 235/40R18 245/40R18, 255/35R18, 265/35R18, 275/35R18, 315/30R18
Nr. 11 235/45R18 255/40R18, 265/40R18, 275/40R18, 295/35R18
Nr. 12 235/50R18 255/45R18, 285/40R18
Nr. 13 235/60R18 255/55R18
Nr. 14 245/35R18 255/35R18
Nr. 15 245/40R18 255/40R18, 265/35R18, 275/35R18, 285/35R18
Nr. 16 245/45R18 265/40R18, 275/40R18, 285/40R18
Nr. 17 245/50R18 275/45R18
Nr. 18 255/40R18 275/35R18, 285/35R18, 295/35R18
Nr. 19 255/45R18 275/40R18, 285/40R18
Nr. 20 255/50R18 285/45R18
Nr. 21 255/55R18 285/50R18
Nr. 22 265/35R18 295/30R18, 315/30R18
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise gel-
ten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
W17 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 330 mm an Achse1 und 300 mm an Achse 2.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 09-0126-A00-V03
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
8,0Jx18H2 Typ AR1-8018 und
9,0Jx18H2 Typ AR1-9018
Fertiger/Zulieferer Gewe Reifengroßhandel GmbH

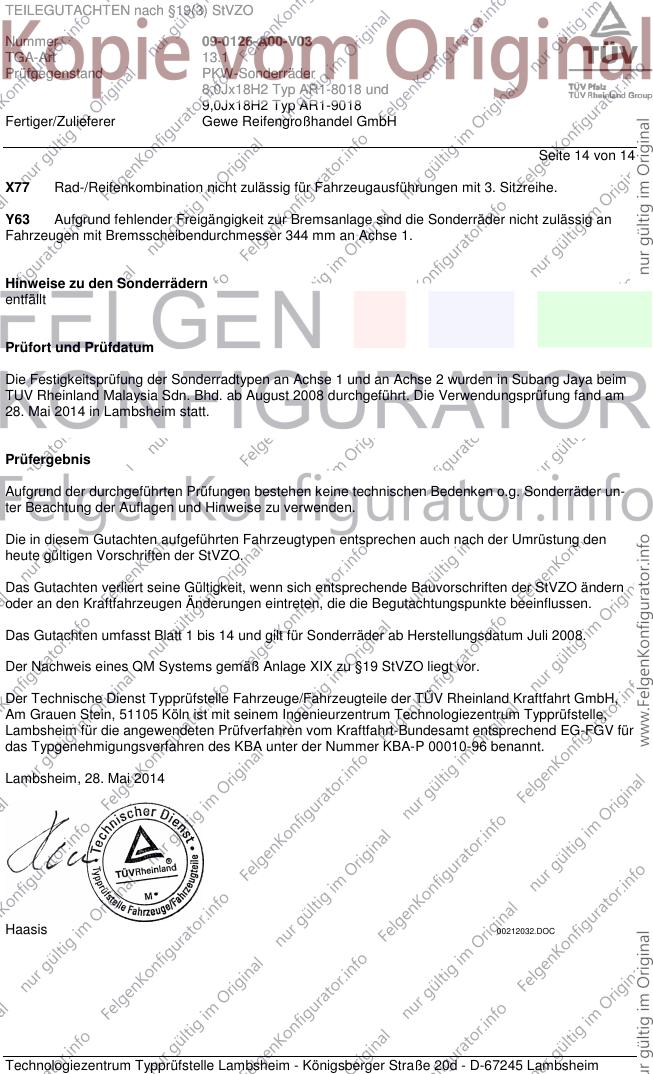

Seite 14 von 14
X77 Rad-/Reifenkombination nicht zulässig für Fahrzeugausführungen mit 3. Sitzreihe.
Y63 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 344 mm an Achse 1.
Hinweise zu den Sonderrädern
entfällt
Prüfort und Prüfdatum
Die Festigkeitsprüfung der Sonderradtypen an Achse 1 und an Achse 2 wurden in Subang Jaya beim
TUV Rheinland Malaysia Sdn. Bhd. ab August 2008 durchgeführt. Die Verwendungsprüfung fand am
28. Mai 2014 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder un-
ter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO.
Das Gutachten verliert seine Gültigkeit, wenn sich entsprechende Bauvorschriften der StVZO ändern
oder an den Kraftfahrzeugen Änderungen eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 14 und gilt für Sonderräder ab Herstellungsdatum Juli 2008.
Der Nachweis eines QM Systems gemäß Anlage XIX zu §19 StVZO liegt vor.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 28. Mai 2014
Haasis 00212032.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
