TEILEGUTACHTEN nach §19(3) StVZO
Nummer 14-0444-A00-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
Typ UROS 19 und Typ UROS-K 19 95
Fertiger/Zulieferer ETA BETA s.p.a.
Seite 1 von 15
Hersteller ETA BETA s.p.a.
Via Brescia 53/a
I-25014 Castenedolo (BS)
QM-Nr. 20 100 32000463
Prüfgegenstand PKW-Sonderrad
Achse 1 Achse 2
Modell DLW UROS DLW UROS-K
Typ UROS 19 UROS-K 19 95
Radgröße 8,5Jx19H2 9,5Jx19H2
Zentrierart Mittenzentrierung Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
5P2 UROS 19 5P2 / Ø78,1 - 66,6 5/112/66,6 31 735 2100
5B UROS-K 19 95 5B / Ø 78,1 - 66,6 5/112/66,6 35 800 2285
Kennzeichnungen Achse 1 Achse 2
Herstellerzeichen ETA BETA ETA BETA
Radtyp und Ausführung UROS 19 ...(s.o.) UROS-K 19 95 ...(s.o.)
Radgröße 8,5Jx19H2 9,5Jx19H2
Einpresstiefe ET ...(s.o.) ET ...(s.o.)
Herkunftsmerkmal Made in Italy Made in Italy
Herstelldatum Monat und Jahr Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M14x1,5 Kegel 60° 120 28,3
S02 Schraube M12x1,5 Kegel 60° 110 24
S03 Schraube M14x1,5 Kegel 60° 150 30
S04 Schraube M14x1,5 Kegel 60° 130 28,3
S05 Schraube M14x1,5 Kegel 60° 150 28,3
Prüfungen
Die Gutachten Nr.51-3-QL13-R01 ver. 1 und 51-5-QL13-R01 ver. 1 über die Sonderradprüfungen
liegen vor.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Mercedes-Benz
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 14-0444-A00-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
Typ UROS 19 und Typ UROS-K 19 95
Fertiger/Zulieferer ETA BETA s.p.a.
Seite 2 von 15
Handelsbezeichnung kW- Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Bereich Hinweise Hinweise
ABE/EWG-Nr.
Audi A4 88-195 225/40R19 K1a K1b K41 K45 R02 R37 T89 0A1 A02 A04
B8, B81 T93 A05 A06 A08
e1*2001/116*0430*..; 88-195 235/35R19 K1c R02 R37 T87 T91 A09 A12 A14
e13*2007/46*1084*.. 88-195 235/35R19 K2b K44 K46 R03 R37 T87 T91 A18 Car Lim
88-200 245/35R19 K1c K41 K45 R02 T89 T93 V19 S01
88-200 245/35R19 K2b K44 K46 R03 T89 T93
88-200 255/35R19 K1c K41 K45 R02 T92
88-200 255/35R19 K2c K44 K46 R03 T92
88-200 265/30R19 K2c K44 K46 R03 T89 T91 T93
Audi A5 100-195 225/40R19 R02 R37 T89 T93 0A1 A02 A04
B8, B81 100-195 235/35R19 R02 R37 T87 T91 A05 A06 A08
e1*2001/116*0430*..; 100-195 235/35R19 R03 R37 T87 T91 A09 A12 A14
e13*2007/46*1084*.. 100-200 245/35R19 R02 T89 T93 A18 Cbo Cpe
- Coupé, Cabrio 100-200 245/35R19 R03 T89 T93 Flh V19 S01
- Sportback 100-200 255/35R19 R02
100-200 255/35R19 R03
100-200 265/30R19 R03 T89 T93
100-200 275/30R19 R03
Audi A6 / A6 Avant 100-230 235/45R19 R02 0A1 A02 A04
4G, 4G1 100-230 245/40R19 K1a R02 A05 A06 A08
e1*2007/46*0436*..; 100-230 245/40R19 K2b R03 T94 T98 A09 A12 A14
e13*2007/46*1147*.. 100-230 255/40R19 K1a K1b R02 A18 A57 BnK
100-230 255/40R19 K2b K8b R03 T00 T96 Car Lim NA1
100-230 275/35R19 K2c K8n R02 T00 T96 V00 V19 S01
Audi A7 Sportback 150-230 235/45R19 R02 0A1 A02 A04
4G, 4G1 150-230 245/40R19 R02 A05 A06 A08
e1*2007/46*0436*..; 150-230 245/40R19 R03 T94 T98 A09 A12 A14
e13*2007/46*1147*.. 150-230 255/40R19 R02 A18 A57 BnK
150-230 255/40R19 R03 T00 T96 V00 V19 S01
150-230 275/35R19 R03 T00 T96
Audi S4 245 245/35R19 K1c K41 K45 R02 T93 0A1 A02 A04
B8, B81 245 245/35R19 K2b K44 K46 R03 T93 A05 A06 A08
e1*2001/116*0430*..; 245 255/35R19 K1c K41 K45 R02 T92 A09 A12 A14
e13*2007/46*1084*.. 245 255/35R19 K2c K44 K46 R03 T92 T96 A18 Car Lim
245 265/30R19 K2c K44 K46 R03 T91 T93 V19 S01
Audi S5 245, 260 245/35R19 R02 T89 T93 0A1 A02 A04
B8, B81 245, 260 245/35R19 R03 T89 T93 A05 A06 A08
e1*2001/116*0430*.., 245, 260 255/35R19 R02 T92 T96 A09 A12 A14
e1*2001/116*0447*..; 245, 260 255/35R19 R03 T92 T96 A18 A56 Cbo
e13*2007/46*1084*.. 245, 260 275/30R19 R03 T92 T96 Cpe Flh V19
- Coupé, Cabrio S01
- Sportback
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 14-0444-A00-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
Typ UROS 19 und Typ UROS-K 19 95
Fertiger/Zulieferer ETA BETA s.p.a.
Seite 3 von 15
Handelsbezeichnung kW- Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Bereich Hinweise Hinweise
ABE/EWG-Nr.
C 30 CDI AMG 170 225/35R19 K1c K45 R02 T88 0A1 A02 A04
203CL 170 255/30R19 K2b K42 K44 K56 K66 K90 R03 A05 A06 A08
e1*98/14*0159*.. T91 A09 A12 A14
- Coupé A18 Cpe V19
S02
C 30cdi/ 32/ 55 AMG 170-270 225/35R19 K45 R02 T88 0A1 A02 A04
203K 170-270 255/30R19 K2c K42 K44 K56 R03 T91 A05 A06 A08
e1*98/14*0158*.. A09 A12 A14
- Kombi A18 Car R21
V19 S02
C 30cdi/ 32/ 55AMG 170-270 225/35R19 K45 R02 T88 0A1 A02 A04
203 170-270 255/30R19 K2c K42 K44 K56 R03 A05 A06 A08
e1*98/14*0139*.. A09 A12 A14
A18 R21 V19
S02
C 63 AMG 336-373 235/35R19 K1c K41 R02 R35 T91 0A1 A02 A04
204, 204K, -/AMG 336-373 255/30R19 K2c K42 K44 K56 R03 R35 T91 A05 A06 A08
e1*2001/116* A09 A12 A14
0457, 0463, 0464, A18 Car Cpe
0431*00-28, Lim R21 V19
- Limousine/Coupe S04
- T-Modell
- incl. Facelift 2011
C-Klasse 75-200 225/35R19 K45 R02 0A1 A02 A04
203 75-200 255/30R19 K2c K42 K44 K56 R03 A05 A06 A08
e1*98/14*0139*.. A09 A12 A14
A18 R21 V19
S02
C-Klasse Sportcoupé 75-200 225/35R19 K1c K45 R02 T84 T88 0A1 A02 A04
203CL 75-200 255/30R19 K2b K42 K44 K56 K66 K90 R03 A05 A06 A08
e1*98/14*0159*.. A09 A12 A14
A18 Cpe V19
S02
C-Klasse T-Modell 75-200 225/35R19 K45 R02 T88 0A1 A02 A04
203K 75-200 255/30R19 K2c K42 K44 K56 R03 T91 A05 A06 A08
e1*98/14*0158*.. A09 A12 A14
A18 Car R21
V19 S02
CL 63, CL 65 -AMG 386-463 255/40R19 M+S R03 0A1 A02 A04
216, 216AMG 386-463 255/40R19 K1a K1b K41 R02 A05 A06 A08
e1*2001/116*0372*.., 386-463 275/40R19 R03 A09 A12 A14
e1*2001/116*0426*.. 386-463 285/35R19 K2b K42 R03 A18 Cpe VS9
S05
CL-Klasse 220-368 245/35R19 K1a K41 K45 R02 T89 T93 0A1 A02 A04
215 220-368 245/40R19 K2c K42 K56 R03 R35 T94 T98 A05 A06 A08
e1*98/14*0113*.. 220-368 245/40R19 K1a K41 K45 R02 R35 T94 T98 A09 A12 A14
220-368 275/30R19 K2c K42 K44 K56 R03 T92 T96 A18 V19 S03
220-368 275/35R19 K2c K42 K44 K56 R03 R35
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 14-0444-A00-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
Typ UROS 19 und Typ UROS-K 19 95
Fertiger/Zulieferer ETA BETA s.p.a.
Seite 4 von 15
Handelsbezeichnung kW- Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Bereich Hinweise Hinweise
ABE/EWG-Nr.
CL-Klasse 285 235/45R19 R02 T95 T99 0A1 A02 A04
216 285 245/40R19 K1a K1b K41 R02 T94 T98 A05 A06 A08
e1*2001/116*0372*.. 285,320 255/40R19 R03 A09 A12 A14
285,320 275/35R19 R03 A18 Cpe V00
285-380 255/40R19 K1a K1b K41 R02 VS9 S05
285-380 275/40R19 R03
285-380 285/35R19 K2b K42 R03
CLC-Klasse 75-200 225/35R19 K1c K41 R02 T84 T88 0A1 A02 A04
203CL 75-200 255/30R19 K2b K42 K56 K66 K90 R03 A05 A06 A08
e1*98/14*0159*19-.. A09 A12 A14
A18 Cpe V19
S02
CLS 500 300 255/35R19 R02 0A1 A02 A04
218 300 255/35R19 R03 A05 A06 A08
e1*2007/46*0485*.. 300 285/30R19 K2b R03 A09 A12 A14
A18 A57 Lim
V19 S04
CLS 500 Shooting 300 255/35R19 R02 0A1 A02 A04
Brake 300 255/35R19 R03 T96 A05 A06 A08
218 300 285/30R19 K2b R03 A09 A12 A14
e1*2007/46*0485*.. A18 A57 Car
V19 S04
CLS Shooting Brake 150-225 245/35R19 R02 T89 T93 0A1 A02 A04
218 150-225 255/35R19 R02 A05 A06 A08
e1*2007/46*0485*.. 150-225 255/35R19 R03 T92 T96 A09 A12 A14
150-225 275/30R19 R03 T92 T96 A18 A57 Car
150-225 285/30R19 K2b R03 V19 S04
CLS-Klasse 150-225 245/35R19 R02 0A1 A02 A04
218 150-225 245/35R19 R03 T93 A05 A06 A08
e1*2007/46*0485*.. 150-225 255/30R19 R02 A09 A12 A14
150-225 255/30R19 R03 T91 A18 A57 Lim
150-225 255/35R19 R02 V19 S04
150-225 255/35R19 R03
150-225 275/30R19 R03
150-225 285/30R19 K2b R03
E 500 300 245/35R19 K1c K7c R02 T93 0A1 A02 A04
212 300 245/35R19 K2c K4k K6c K6g R03 T93 A05 A06 A08
e1*2001/116* 300 265/30R19 K2c K4k K6c K6h K8g R03 T93 A09 A12 A14
0501*09-.. 300 275/30R19 K2c K4k K6c K6h K8k R03 T96 A18 A57 F38
ab Facelift 2011 Lim V00 V19
- incl. Facelift 2013 S04
- mit Luftfederung
E 500 T-Modell 300 245/35R19 K1c K7c R02 T93 0A1 A02 A04
212K 300 275/30R19 K2c K4k K6c K6h K8k R03 T96 A05 A06 A08
e1*2007/46*0200*08-.. A09 A12 A14
ab Facelift 2011 A18 A58 AHK
- incl. Facelift 2013 Car F38 V19
- mit Luftfederung X77 S04
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 14-0444-A00-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
Typ UROS 19 und Typ UROS-K 19 95
Fertiger/Zulieferer ETA BETA s.p.a.
Seite 5 von 15
Handelsbezeichnung kW- Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Bereich Hinweise Hinweise
ABE/EWG-Nr.
E-Klasse 55-205 225/35R19 R02 R37 T84 T88 0A1 A02 A04
210 55-260 235/35R19 R03 T87 T88 T91 A05 A06 A08
e1*93/81*0022*.. 55-260 235/35R19 K41 R02 T87 T88 T91 A09 A12 A14
55-260 255/30R19 K42 K56 R03 T87 T91 A18 NBF R21
55-260 265/30R19 K2b K42 K56 R03 T89 T91 V19 S02
E-Klasse 75-215 235/35R19 R02 R37 T87 T91 0A1 A02 A04
211 75-285 245/35R19 K1a K1b K41 R02 T89 T93 A05 A06 A08
e1*98/14*0183*.., 75-285 245/35R19 K2a K2b K42 R03 T90 T93 A09 A12 A14
e1*2001/116*0183*.. 75-285 265/30R19 K2c K42 R03 T91 T93 A18 Lim V19
75-285 275/30R19 K2c K42 K46 R03 T92 T96 S04
E-Klasse 100-225 235/35R19 K1c K5d R02 R37 T91 0A1 A02 A04
212 100-225 235/35R19 K2b R03 R37 T91 A05 A06 A08
e1*2001/116*0501*.. 100-225 255/30R19 K2c K4k K6c K6h K8g R03 T91 A09 A12 A14
- mit Luftfederung 100-285 245/35R19 K1c K7c R02 T89 T93 A18 A57 F38
- incl. Facelift 2013 100-285 245/35R19 K2c K4k K6c K6g R03 T93 Lim V01 V19
100-285 265/30R19 K2c K4k K6c K6h K8g R03 T91 S04
T93
100-285 275/30R19 K2c K4k K6c K6h K8k R03 T92
T96
E-Klasse 100-225 235/35R19 K1c K5d R02 R37 T91 0A1 A02 A04
212, 212G 100-225 235/35R19 K2b R03 R37 T91 A05 A06 A08
e1*2001/116*0501*..; 100-225 255/30R19 K2c K4k K6c K6h K8g R03 T91 A09 A12 A14
e1*2007/46*0484*.. 100-245 245/35R19 K1c K7c R02 T89 T93 A18 A57 F39
- incl. Facelift 2013 100-245 245/35R19 K2c K4k K6c K6g R03 T93 Lim V01 V19
100-245 265/30R19 K2c K4k K6c K6h K8g R03 T93 S04
100-245 275/30R19 K2c K4k K6c K6h K8k R03 T92
T96
E-Klasse AMG 350,378 245/35R19 K1c K41 R02 T93 0A1 A02 A04
211, 211AMG 350,378 275/30R19 K2c K42 K46 R03 T92 T96 A05 A06 A08
e1*98/14*0183*.., A09 A12 A14
e1*2001/116*0183*.., A18 A58 Lim
e1*2001/116*0397*.. R21 V19 S04
E-Klasse AMG T- 350-378 245/35R19 K1c K41 R02 0A1 A02 A04
Modell 350-378 275/30R19 K2c K42 K46 R03 T96 A05 A06 A08
211K, 211K AMG A09 A12 A14
e1*2001/116*0213*.., A18 A58 Car
e1*2001/116*0398 R21 V19 S04
E-Klasse Cabrio 120-225 235/35R19 K2b K4k K6g K8d R03 T87 T91 0A1 A02 A04
207 120-285 235/35R19 K1c K5c K5k R02 T87 T91 A05 A06 A08
e1*2001/116*0502*.. 120-285 255/30R19 K2c K4a K4k K6h K6i K8i R03 A09 A12 A14
T91 A18 A58 Cbo
F39 V19 S04
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 14-0444-A00-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
Typ UROS 19 und Typ UROS-K 19 95
Fertiger/Zulieferer ETA BETA s.p.a.
Seite 6 von 15
Handelsbezeichnung kW- Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Bereich Hinweise Hinweise
ABE/EWG-Nr.
E-Klasse Coupé 120-225 225/35R19 K1c K5a R02 R37 T88 0A1 A02 A04
207 120-285 235/35R19 K1c K5c K5k R02 T87 T91 A05 A06 A08
e1*2001/116*0502*.. 120-285 235/35R19 K2b K4k K6g K8d R03 T87 T91 A09 A12 A14
120-285 255/30R19 K2c K4a K4k K6h K6i K8i R03 A18 A58 Cpe
T91 F39 V19 S04
E-Klasse T-Modell 55-260 235/35R19 K41 R02 T87 T88 0A1 A02 A04
210K 55-260 265/30R19 K2b K42 K56 R03 T91 T93 A05 A06 A08
e1*93/81*0033*.. A09 A12 A14
A18 R21 V19
S02
E-Klasse T-Modell 100-215 235/35R19 K1a K1b R02 R37 T87 0A1 A02 A04
211K 100-285 245/35R19 K1c K41 R02 A05 A06 A08
e1*2001/116*0213*.. 100-285 275/30R19 K2c K42 K46 R03 T92 T96 A09 A12 A14
A18 Car V19
S04
E-Klasse T-Modell 100-225 235/35R19 K1c K5d R02 R37 T91 0A1 A02 A04
212 K 100-245 245/35R19 K1c K7c R02 T89 T93 A05 A06 A08
e1*2007/46*0200*.. 100-245 275/30R19 K2c K4k K6c K6h K8k R03 T96 A09 A12 A14
- incl. Facelift 2013 A18 A57 Car
F42 V01 V19
X77 S04
E-Klasse T-Modell 100 - 225 235/35R19 K1c K5d R02 R37 T91 0A1 A02 A04
212 K 100 - 285 245/35R19 K1c K7c R02 T89 T93 A05 A06 A08
e1*2007/46*0200*.. 100 - 285 275/30R19 K2c K4k K6c K6h K8k R03 T96 A09 A12 A14
- mit Luftfederung A18 A57 Car
- incl. Facelift 2013 F38 V01 V19
X77 S04
S 63, S 65 AMG 386-463 255/40R19 K1a K1b K41 R02 0A1 A02 A04
221, 221AMG 386-463 255/40R19 M+S R03 A05 A06 A08
e1*2001/116*0335*..; 386-463 275/40R19 K2b K42 K56 R03 A09 A12 A14
e1*2001/116*0396*.. 386-463 285/35R19 K2a K2b K42 K56 R03 A18 A58 VS9
S05
S-Klasse 110-300 245/40R19 K2b K42 R03 T94 T98 0A1 A02 A04
140 110-300 245/40R19 K1a K41 K45 R02 T94 T98 A05 A06 A08
F690, 110-300 255/40R19 K2c K42 R03 T96 A09 A12 A14
e1*96/27*0056*.. 110-300 255/40R19 K1a K41 K45 R02 T96 A18 R21 V19
110-300 275/35R19 K2c K42 K44 K46 R03 T00 T96 S03
S-Klasse 205-290 245/40R19 K2b K42 R03 T94 T98 0A1 A02 A04
140C 205-290 245/40R19 K1a K41 K45 R02 T94 T98 A05 A06 A08
G165, 205-290 255/40R19 K2c K42 R03 T96 A09 A12 A14
e1*96/27*0057*.. 205-290 255/40R19 K1a K41 K45 R02 T96 A18 R21 V19
205-290 275/35R19 K2c K42 K44 K46 R03 T96 S03
S-Klasse 145-368 245/35R19 K1a R02 R37 T89 T93 0A1 A02 A04
220 145-368 245/40R19 K2b K42 K44 K56 R03 R35 T94 A05 A06 A08
e1*97/27*0099*.. T98 A09 A12 A14
145-368 245/40R19 K1a R02 R35 T94 T98 A18 A61 K41
145-368 275/30R19 K2c K42 K44 K56 R03 T96 K45 NBF V19
145-368 275/35R19 K2c K42 K44 K56 R03 R35 S03
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 14-0444-A00-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
Typ UROS 19 und Typ UROS-K 19 95
Fertiger/Zulieferer ETA BETA s.p.a.
Seite 7 von 15
Handelsbezeichnung kW- Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Bereich Hinweise Hinweise
ABE/EWG-Nr.
S-Klasse 150-285 245/40R19 R02 0A1 A02 A04
221 150-320 255/40R19 R03 R37 A05 A06 A08
e1*2001/116*0335*.. 150-320 275/35R19 K2b K42 K56 R03 A09 A12 A14
150-380 255/40R19 K1a K1b K41 R02 A18 V00 VS9
150-380 275/40R19 K2b K42 K56 R03 S05
150-380 285/35R19 K2a K2b K42 K56 R03 T96 T99
S-Klasse 190-335 245/45R19 R02 0A1 A02 A04
222, 221 190-335 255/40R19 R02 A05 A06 A08
e1*2007/46*0960*..; 190-335 255/40R19 R03 T00 T96 A09 A12 A14
e1*2001/116* 190-335 255/45R19 R02 A18 A58 BnK
0335*19-.. 190-335 255/45R19 R03 Lim V19 X93
ab Modell 2013 190-335 275/40R19 R03 S05
190-335 285/35R19 K2b K6g R03
190-335 285/40R19 K2b K6g R03
SL 170-285 255/35R19 R02 0A1 A02 A04
230 170-285 255/35R19 R03 A05 A06 A08
e1*98/14*0169*.. 170-285 285/30R19 R03 A09 A12 A14
A18 V19 S04
SL 225, 320 255/35R19 R02 0A1 A02 A04
231 225, 320 255/35R19 R03 A05 A06 A08
e1*2007/46*0803*.. 225, 320 285/30R19 K2b R03 A09 A12 A14
A18 V19 X36
S04
SL 600 368,380 255/35R19 R02 0A1 A02 A04
230 368,380 255/35R19 R03 A05 A06 A08
e1*98/14*0169*.. 368,380 285/30R19 R03 A09 A12 A14
A18 V19 S04
SL...- AMG 350-450 255/35R19 R02 0A1 A02 A04
230, 230AMG 350-450 255/35R19 M+S R03 A05 A06 A08
e1*98/14*0169*.., 350-450 285/30R19 R03 A09 A12 A14
e1*2001/116*0248*.. A18 V19 S04
SLK 120-170 225/35R19 K1a K1b R02 0A1 A02 A04
171 120-170 235/35R19 K1c K41 R02 A05 A06 A08
e1*2001/116*0262*.. 120-170 235/35R19 G01 R03 SP2 A09 A12 A14
120-170 235/35R19 G01 K2b R03 A18 V19 S02
120-170 255/30R19 K2b K44 K56 R03
120-170 255/30R19 K2b K44 K56 R03 SP2
SLK 350 200,224 225/35R19 K1a K1b R02 0A1 A02 A04
171 200,224 235/35R19 K1c K41 R02 A05 A06 A08
e1*2001/116*0262*.. 200,224 255/30R19 K2b K44 K56 R03 A09 A12 A14
A18 V19 S02
SLK 55AMG 265,294 225/35R19 K1a K1b R02 0A1 A02 A04
171, 171AMG 265,294 235/35R19 K1c K41 R02 A05 A06 A08
e1*2001/116*0262*.., 265,294 255/30R19 K2b K44 K56 R03 A09 A12 A14
e1*2001/116*0321*.. A18 B60 V19
S02
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 14-0444-A00-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
Typ UROS 19 und Typ UROS-K 19 95
Fertiger/Zulieferer ETA BETA s.p.a.
Seite 8 von 15
Handelsbezeichnung kW- Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Bereich Hinweise Hinweise
ABE/EWG-Nr.
SLK-Klasse 135-225 225/35R19 K1a K1b R02 0A1 A02 A04
172 135-225 235/35R19 G01 K1c K5d K5i K5l K7d R02 A05 A06 A08
e1*2007/46*0548*.. 135-225 255/30R19 K2b K6g K6i K8d R03 A09 A12 A14
135-225 255/30R19 K6g K6i K8d R03 SP2 A18 V19 S04
135-225 265/30R19 K2c K4i K6h K6i K8i R03
Auflagen und Hinweise
0A1 Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme ( z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
A02 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A06 Die Mindesteinschraubtiefen der Radschrauben bzw. Muttern betragen (sofern serienmäßig
nicht unterschritten) 6,5 Umdrehungen für M12x1,5; 7,5 Umdrehungen für M12x1,25 und M14x1,5; 8
Umdrehungen für Gewinde 1/2" UNF bzw. 9 Umdrehungen für M14x1,25.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, daß der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der
Klebegewichte im Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A18 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind ausschließlich Metallschraubventile mit Befestigung von außen, die den Normen DIN,
E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensoren verwendet,
so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 14-0444-A00-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
Typ UROS 19 und Typ UROS-K 19 95
Fertiger/Zulieferer ETA BETA s.p.a.
Seite 9 von 15
den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die
Ventile dürfen nicht über den Felgenrand hinausragen.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u.ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD ,Quattro, Syncro, 4-Matic, 4x4 u.ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A61 Nicht zulässig für Fahrzeugausführungen mit extra verlängerter Karosserie (Fahrzeuglänge
über 5200 mm).
AHK Nicht zulässig für Fahrzeugausführungen mit Anhängerkupplung bzw. Anhängevorrichtung.
B60 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung der Sonderräder nicht
zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 360 mm an Achse1.
BnK Die Sonderräder sind nicht an Fahrzeugausführungen mit Keramik-Bremsen zulässig.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
F38 Rad/Reifenkombination nur zulässig an Fahrzeugausführungen mit Luftfederung.
F39 Rad/Reifenkombination nicht zulässig an Fahrzeugausführungen mit Luftfederung.
F42 Rad/Reifenkombination nicht zulässig an Fahrzeugausführungen mit Luftfederung an der
Vorderachse.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3- türig und 5- türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 14-0444-A00-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
Typ UROS 19 und Typ UROS-K 19 95
Fertiger/Zulieferer ETA BETA s.p.a.
Seite 10 von 15
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4a An Achse 2 sind die Kunststoffmuttern und Schrauben zur Befestigung der
Radhausinnenverkleidung über den Radhausausschnittkanten (100 mm vor Radmitte) zu entfernen.
Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befestigen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K4k An Achse 2 ist das Halteblech der Radhausinnenverkleidung oberhalb der
Radhausausschnittkante vollständig anzulegen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 14-0444-A00-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
Typ UROS 19 und Typ UROS-K 19 95
Fertiger/Zulieferer ETA BETA s.p.a.

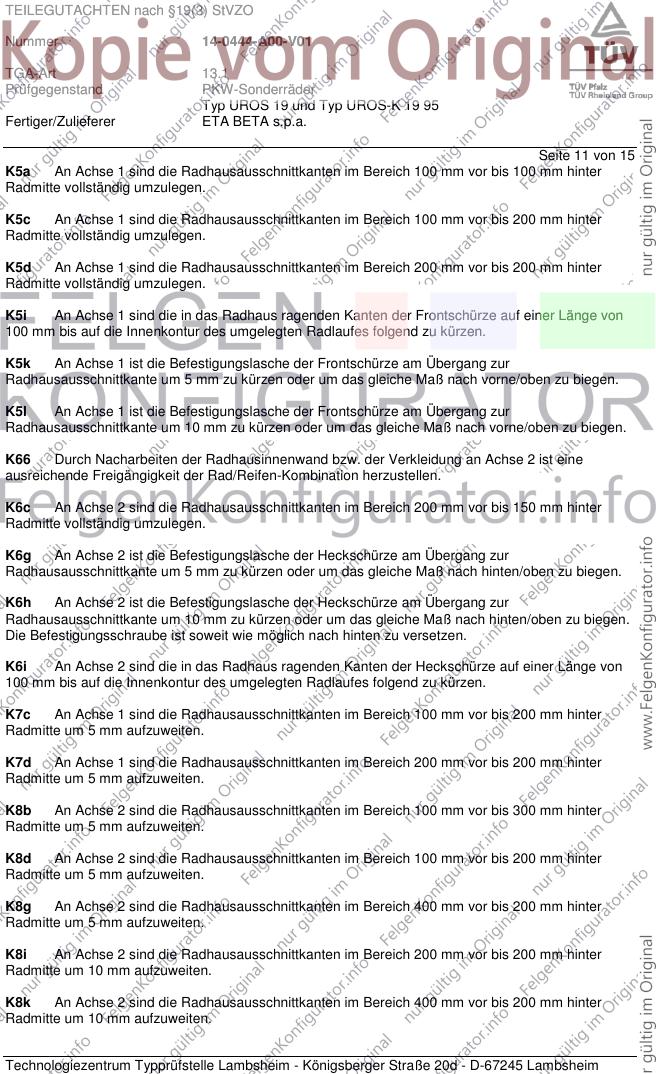

Seite 11 von 15
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K5c An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5i An Achse 1 sind die in das Radhaus ragenden Kanten der Frontschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K5k An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
K5l An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
K66 Durch Nacharbeiten der Radhausinnenwand bzw. der Verkleidung an Achse 2 ist eine
ausreichende Freigängigkeit der Rad/Reifen-Kombination herzustellen.
K6c An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K7c An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K7d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8b An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 300 mm hinter
Radmitte um 5 mm aufzuweiten.
K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8g An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8i An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8k An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 14-0444-A00-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
Typ UROS 19 und Typ UROS-K 19 95
Fertiger/Zulieferer ETA BETA s.p.a.

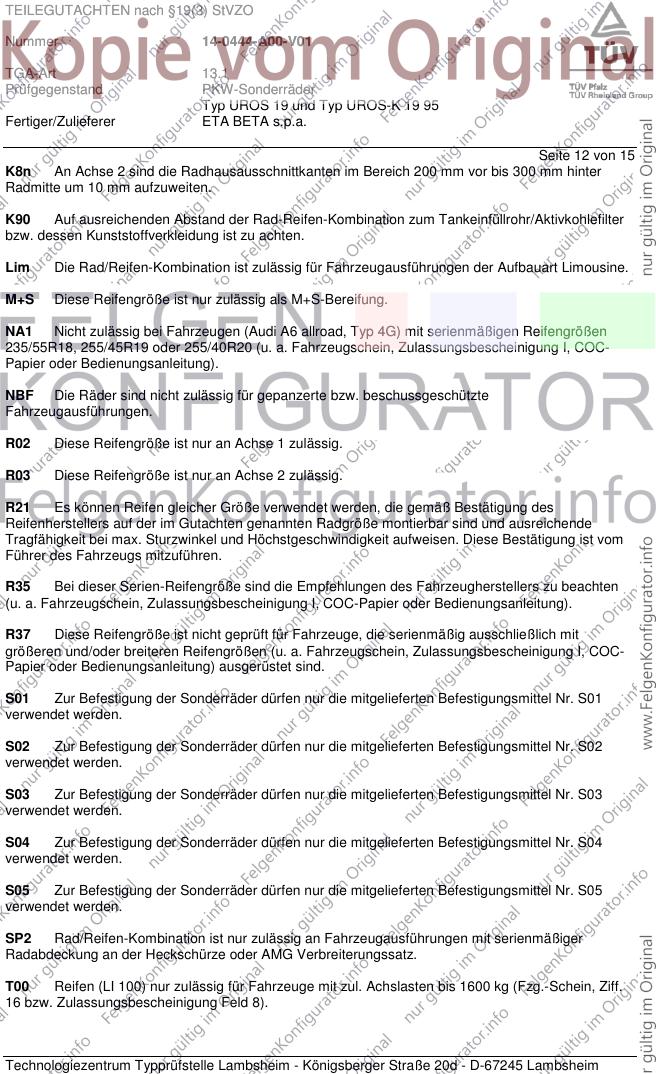

Seite 12 von 15
K8n An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 300 mm hinter
Radmitte um 10 mm aufzuweiten.
K90 Auf ausreichenden Abstand der Rad-Reifen-Kombination zum Tankeinfüllrohr/Aktivkohlefilter
bzw. dessen Kunststoffverkleidung ist zu achten.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NA1 Nicht zulässig bei Fahrzeugen (Audi A6 allroad, Typ 4G) mit serienmäßigen Reifengrößen
235/55R18, 255/45R19 oder 255/40R20 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung).
NBF Die Räder sind nicht zulässig für gepanzerte bzw. beschussgeschützte
Fahrzeugausführungen.
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R21 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des
Reifenherstellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende
Tragfähigkeit bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen. Diese Bestätigung ist vom
Führer des Fahrzeugs mitzuführen.
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
verwendet werden.
S04 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04
verwendet werden.
S05 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05
verwendet werden.
SP2 Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit serienmäßiger
Radabdeckung an der Heckschürze oder AMG Verbreiterungssatz.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 14-0444-A00-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
Typ UROS 19 und Typ UROS-K 19 95
Fertiger/Zulieferer ETA BETA s.p.a.

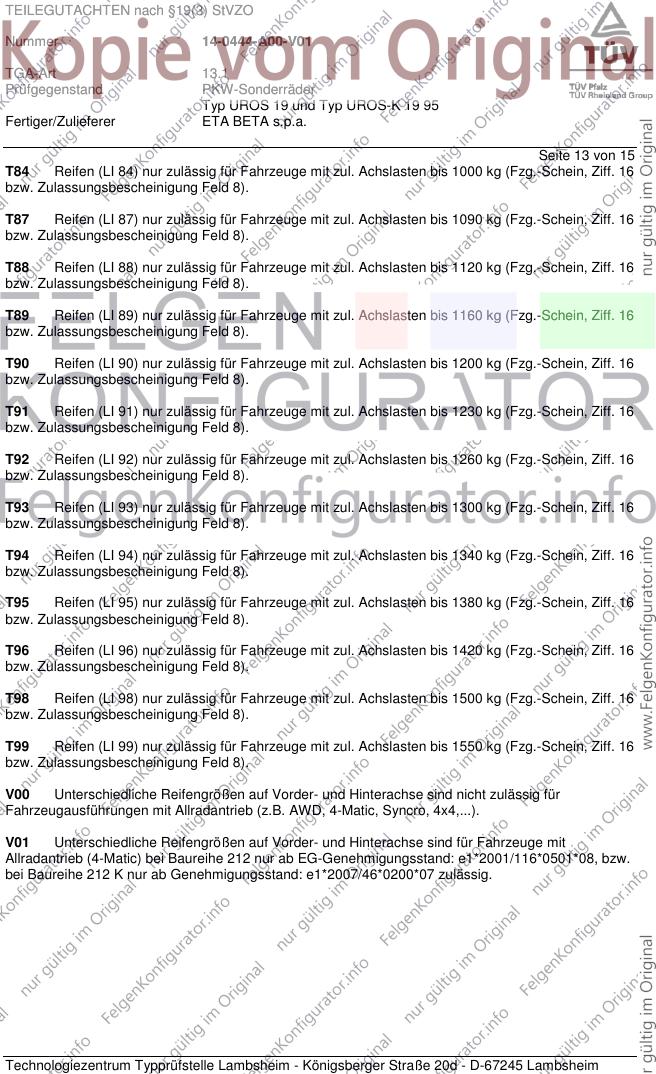

Seite 13 von 15
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V01 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind für Fahrzeuge mit
Allradantrieb (4-Matic) bei Baureihe 212 nur ab EG-Genehmigungsstand: e1*2001/116*0501*08, bzw.
bei Baureihe 212 K nur ab Genehmigungsstand: e1*2007/46*0200*07 zulässig.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 14-0444-A00-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
Typ UROS 19 und Typ UROS-K 19 95
Fertiger/Zulieferer ETA BETA s.p.a.

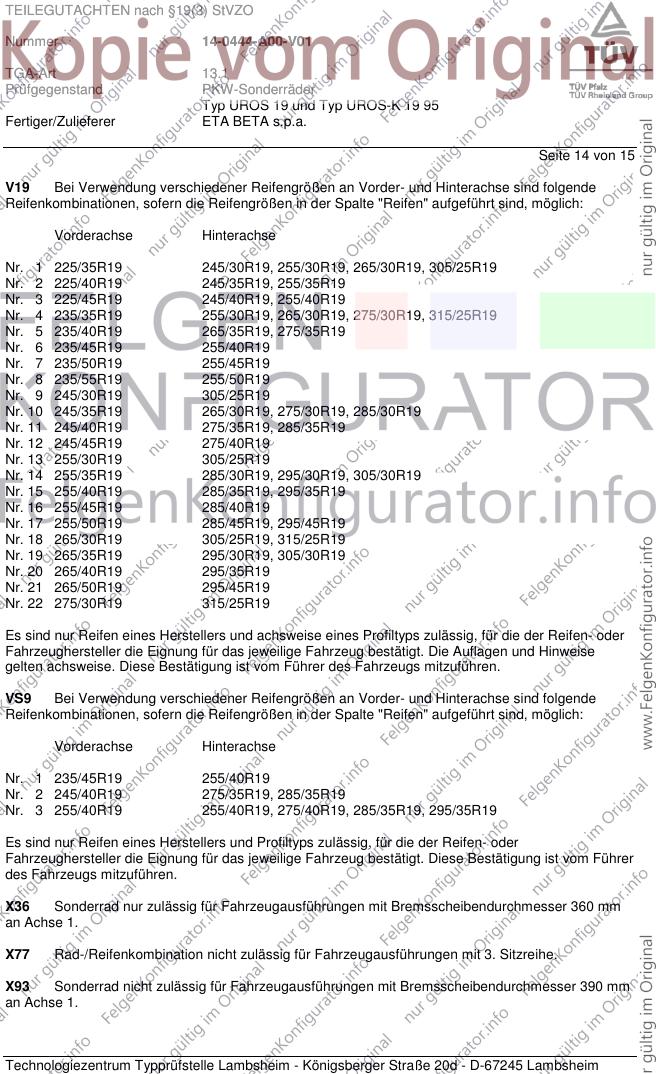

Seite 14 von 15
V19 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 225/35R19 245/30R19, 255/30R19, 265/30R19, 305/25R19
Nr. 2 225/40R19 245/35R19, 255/35R19
Nr. 3 225/45R19 245/40R19, 255/40R19
Nr. 4 235/35R19 255/30R19, 265/30R19, 275/30R19, 315/25R19
Nr. 5 235/40R19 265/35R19, 275/35R19
Nr. 6 235/45R19 255/40R19
Nr. 7 235/50R19 255/45R19
Nr. 8 235/55R19 255/50R19
Nr. 9 245/30R19 305/25R19
Nr. 10 245/35R19 265/30R19, 275/30R19, 285/30R19
Nr. 11 245/40R19 275/35R19, 285/35R19
Nr. 12 245/45R19 275/40R19
Nr. 13 255/30R19 305/25R19
Nr. 14 255/35R19 285/30R19, 295/30R19, 305/30R19
Nr. 15 255/40R19 285/35R19, 295/35R19
Nr. 16 255/45R19 285/40R19
Nr. 17 255/50R19 285/45R19, 295/45R19
Nr. 18 265/30R19 305/25R19, 315/25R19
Nr. 19 265/35R19 295/30R19, 305/30R19
Nr. 20 265/40R19 295/35R19
Nr. 21 265/50R19 295/45R19
Nr. 22 275/30R19 315/25R19
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
VS9 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 235/45R19 255/40R19
Nr. 2 245/40R19 275/35R19, 285/35R19
Nr. 3 255/40R19 255/40R19, 275/40R19, 285/35R19, 295/35R19
Es sind nur Reifen eines Herstellers und Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
X36 Sonderrad nur zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 360 mm
an Achse 1.
X77 Rad-/Reifenkombination nicht zulässig für Fahrzeugausführungen mit 3. Sitzreihe.
X93 Sonderrad nicht zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 390 mm
an Achse 1.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 14-0444-A00-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
Typ UROS 19 und Typ UROS-K 19 95
Fertiger/Zulieferer ETA BETA s.p.a.

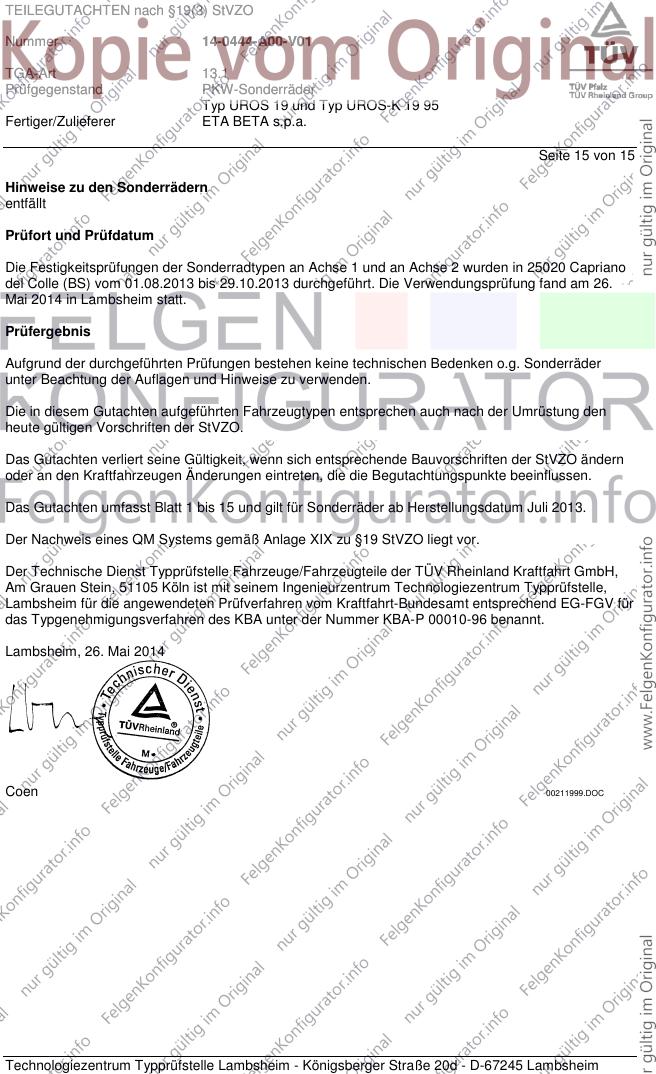

Seite 15 von 15
Hinweise zu den Sonderrädern
entfällt
Prüfort und Prüfdatum
Die Festigkeitsprüfungen der Sonderradtypen an Achse 1 und an Achse 2 wurden in 25020 Capriano
del Colle (BS) vom 01.08.2013 bis 29.10.2013 durchgeführt. Die Verwendungsprüfung fand am 26.
Mai 2014 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO.
Das Gutachten verliert seine Gültigkeit, wenn sich entsprechende Bauvorschriften der StVZO ändern
oder an den Kraftfahrzeugen Änderungen eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 15 und gilt für Sonderräder ab Herstellungsdatum Juli 2013.
Der Nachweis eines QM Systems gemäß Anlage XIX zu §19 StVZO liegt vor.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 26. Mai 2014
Coen 00211999.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
