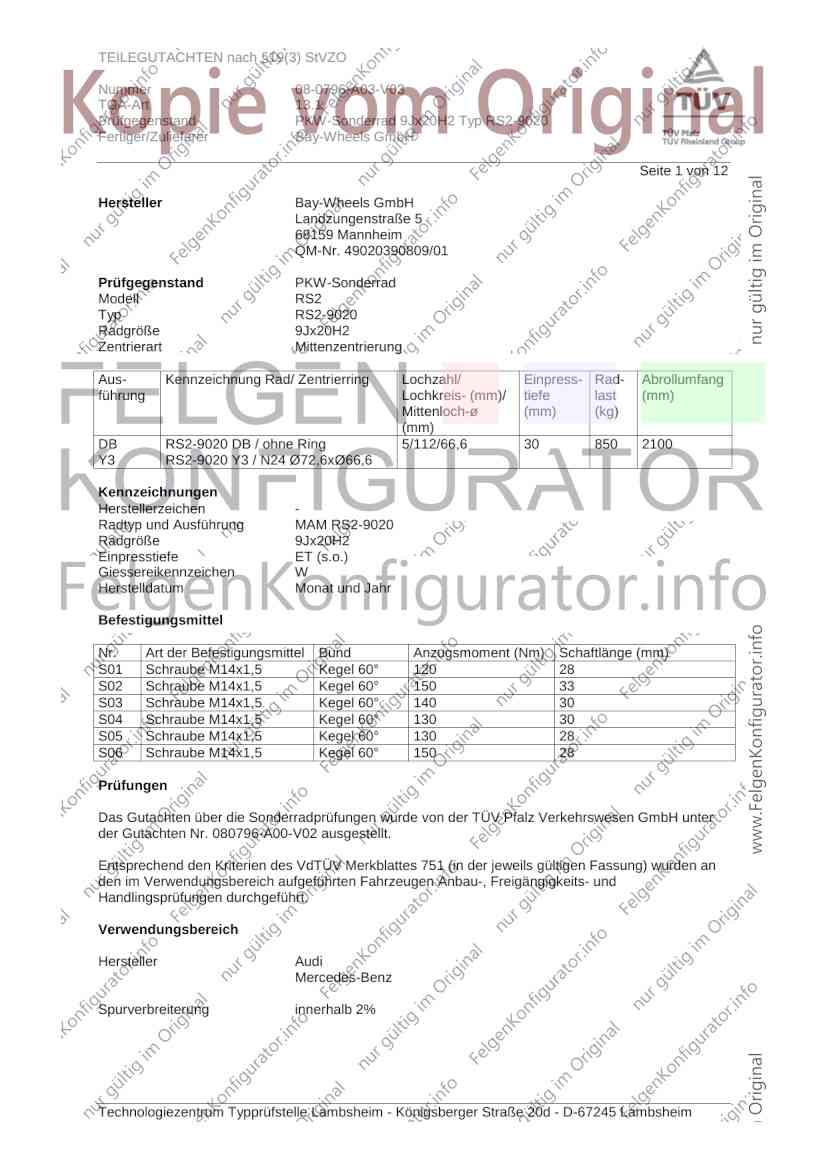

TEILEGUTACHTEN nach §19(3) StVZO
Nummer 08-0796-A03-V03
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 9Jx20H2 Typ RS2-9020
Fertiger/Zulieferer Bay-Wheels GmbH
Seite 1 von 12
Hersteller Bay-Wheels GmbH
Landzungenstraße 5
68159 Mannheim
QM-Nr. 49020390809/01
Prüfgegenstand PKW-Sonderrad
Modell RS2
Typ RS2-9020
Radgröße 9Jx20H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
DB RS2-9020 DB / ohne Ring 5/112/66,6 30 850 2100
Y3 RS2-9020 Y3 / N24 Ø72,6xØ66,6
Kennzeichnungen
Herstellerzeichen -
Radtyp und Ausführung MAM RS2-9020
Radgröße 9Jx20H2
Einpresstiefe ET (s.o.)
Giessereikennzeichen W
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M14x1,5 Kegel 60° 120 28
S02 Schraube M14x1,5 Kegel 60° 150 33
S03 Schraube M14x1,5 Kegel 60° 140 30
S04 Schraube M14x1,5 Kegel 60° 130 30
S05 Schraube M14x1,5 Kegel 60° 130 28
S06 Schraube M14x1,5 Kegel 60° 150 28
Prüfungen
Das Gutachten über die Sonderradprüfungen wurde von der TÜV Pfalz Verkehrswesen GmbH unter
der Gutachten Nr. 080796-A00-V02 ausgestellt.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Mercedes-Benz
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 08-0796-A03-V03
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 9Jx20H2 Typ RS2-9020
Fertiger/Zulieferer Bay-Wheels GmbH
Seite 2 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A4 88-195 225/35R20 K1c K2b K41 K44 K45 K46 K56 R37 0A1 A02 A04
B8, B81 T90 A05 A06 A08
e1*2001/116*0430*..; 88-200 245/30R20 K1c K2b K41 K44 K45 K46 K56 T90 A09 A12 A14
e13*2007/46*1084*.. 88-200 255/30R20 K1c K2c K41 K44 K45 K46 K56 T88 A19 Car Lim
T92 S01
Audi A4 Allroad 100-180 235/35R20 T92 0A1 A02 A04
B8, B81 100-180 245/35R20 T91 T95 A05 A06 A08
e1*2001/116* 100-180 255/30R20 T92 A09 A12 A14
0430*10-..; 100-180 255/35R20 T93 A19 Car KMV
e13*2007/46*1084*.. 100-180 265/30R20 K1a K1b K2b K6m X80 S01
Audi A5 100-200 245/30R20 T90 0A1 A02 A04
B8, B81 100-200 255/30R20 T88 T92 A05 A06 A08
e1*2001/116*0430*..; 100-200 265/30R20 A09 A12 A14
e13*2007/46*1084*.. A19 Cbo Cpe
- Coupé, Cabrio Flh S01
- Sportback
Audi A6 / A6 Avant 100-180 245/35R20 K1a K2b T95 0A1 A02 A04
4G, 4G1 100-180 255/35R20 K1c K2b K3a K8b T93 T97 A05 A06 A08
e1*2007/46*0436*..; 100-180 265/35R20 K1c K2c K3a K5d K8n T95 A09 A12 A14
e13*2007/46*1147*.. A19 A57 B90
Car Lim NA1
S01
Audi A6 allroad 150-230 235/45R20 K6w T00 T96 0A1 A02 A04
4G, 4G1 150-230 245/40R20 K5w K6x T99 A05 A06 A08
e1*2007/46*0436*..; 150-230 255/40R20 K1a K1b K2b K3a K5x K6y K8e T01 A09 A12 A14
e13*2007/46*1147*.. T97 A19 A56 Car
150-230 265/35R20 K1c K2b K3a K5a K5x K6y K8m T99 KMV S01
150-230 265/40R20 K1c K2b K3a K5a K5x K6y K8m
150-230 275/35R20 K1c K2c K3a K5b K5x K6y K8s
Audi A7 Sportback 150-180 245/35R20 T95 0A1 A02 A04
4G, 4G1 150-180 255/35R20 T93 T97 A05 A06 A08
e1*2007/46*0436*..; 150-180 265/35R20 A09 A12 A14
e13*2007/46*1147*.. 150-180 275/30R20 K2b T93 T97 A19 A57 B90
150-180 275/35R20 K2b S01
Audi Q5 100-200 235/45R20 0A1 A02 A04
8R, 8R1, 8R2 100-200 245/45R20 K1a A05 A06 A08
e1*2001/116*0473*..; 100-200 255/45R20 K1a K1b K2b A09 A12 A14
e1*2001/116*0497*.., 100-200 275/40R20 K1c K2b A19 S03
e13*2007/46*1083*..;
e13*2007/46*1179*..
- incl. Facelift 2012
Audi Q5 100-200 235/45R20 0A1 A02 A04
8R, 8R1, 8R2 100-200 245/45R20 A05 A06 A08
e1*2001/116*0473*..; 100-200 255/45R20 A09 A12 A14
e1*2001/116*0497*..; A19 KMV S03
e13*2007/46*1083*..;
e13*2007/46*1179*..
- incl. Facelift 2012
- mit Radhaus-
Verbreiterungen
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 08-0796-A03-V03
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 9Jx20H2 Typ RS2-9020
Fertiger/Zulieferer Bay-Wheels GmbH
Seite 3 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi S4 245 245/30R20 K1c K2b K41 K44 K45 K46 K56 Lim 0A1 A02 A04
B8, B81 T90 A05 A06 A08
e1*2001/116*0430*..; 245 255/30R20 Car K1c K2c K41 K44 K45 K46 K56 A09 A12 A14
e13*2007/46*1084*.. Lim T92 A19 S01
Audi S5 245, 260 255/30R20 T92 0A1 A02 A04
B8, B81 245, 260 265/30R20 T94 A05 A06 A08
e1*2001/116*0430*.., 260 245/30R20 T90 A09 A12 A14
e1*2001/116*0447*..; A19 A56 Cbo
e13*2007/46*1084*.. Cpe Flh S01
- Coupé, Cabrio
- Sportback
Audi S6 / S6 Avant 309 255/35R20 K1c K2b K3a K8b T97 0A1 A02 A04
4G, 4G1 309 265/35R20 K1c K2c K3a K5d K8n T95 T99 A05 A06 A08
e1*2007/46*0436*..; A09 A12 A14
e13*2007/46*1147*.. A19 A56 B94
BmK Car Lim
S01
Audi S7 Sportback 309 255/35R20 T97 0A1 A02 A04
4G, 4G1 309 265/35R20 A05 A06 A08
e1*2007/46*0436*..; 309 275/30R20 K2b T97 A09 A12 A14
e13*2007/46*1147*.. 309 275/35R20 K2b A19 A56 B94
BmK S01
Audi S8 382 235/45R20 M+S T96 0A1 A02 A04
4H 382 245/40R20 M+S T99 A05 A06 A08
e1*2007/46*0284*.. 382 255/40R20 M+S A09 A12 A14
382 265/40R20 A19 A56 B94
382 275/35R20 K1a K2b BmK NBF
S01
Audi SQ5 230 235/45R20 M+S 0A1 A02 A04
8R, 8R1 230 245/45R20 M+S A05 A06 A08
e1*2001/116*0473*..; 230 255/45R20 A09 A12 A14
e13*2007/46*1083*..; 230 275/40R20 K1a A19 KMV S03
- mit Radhaus-
Verbreiterungen
CL-Klasse 220-368 245/35R20 K1a K2b K41 K42 K45 K56 T91 T95 0A1 A02 A04
215 220-368 275/30R20 K2c K42 K44 K56 R03 T93 T97 A05 A06 A08
e1*98/14*0113*.. A09 A12 A14
A19 R21 V20
S02
CL-Klasse 285 245/35R20 K1a K1b K41 R37 T91 T95 0A1 A02 A04
216 285,320 255/35R20 K1c K41 K45 T93 T97 A05 A06 A08
e1*2001/116*0372*.. 285,320 265/30R20 K1c K41 K45 T94 A09 A12 A14
285,320 265/35R20 K1c K41 K45 T95 T99 A19 Cpe V00
285,320 275/30R20 K2b R03 T97 VS0 S06
285,320 275/35R20 K2b R03
CLS 500 300 255/30R20 K1a K5c K5k T92 0A1 A02 A04
218 A05 A06 A08
e1*2007/46*0485*.. A09 A12 A14
A19 A57 Lim
S05
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 08-0796-A03-V03
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 9Jx20H2 Typ RS2-9020
Fertiger/Zulieferer Bay-Wheels GmbH
Seite 4 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
CLS-Klasse 150-225 245/30R20 T90 0A1 A02 A04
218 150-225 255/30R20 K1a K5c K5k T92 A05 A06 A08
e1*2007/46*0485*.. A09 A12 A14
A19 A57 Lim
S05
CLS-Klasse 155-285 245/30R20 R37 T90 0A1 A02 A04
219 155-285 255/30R20 T88 T92 A05 A06 A08
e1*2001/116*0295*.. A09 A12 A14
A19 S05
E-Klasse 75-215 245/30R20 K1c K2c K41 K42 T90 0A1 A02 A04
211 A05 A06 A08
e1*98/14*0183*.., A09 A12 A14
e1*2001/116*0183*.. A19 Lim R21
S05
E-Klasse 100-200 245/30R20 K1c K2c K4k K6c K6g K7c T90 0A1 A02 A04
212 A05 A06 A08
e1*2001/116*0501*.. A09 A12 A14
- mit Luftfederung A19 A58 F38
- incl. Facelift 2013 Lim S05
E-Klasse 100-200 245/30R20 K1c K2c K4k K6c K6g K7c T90 0A1 A02 A04
212, 212G A05 A06 A08
e1*2001/116*0501*..; A09 A12 A14
e1*2007/46*0484*.. A19 A58 F39
- incl. Facelift 2013 Lim S05
GLK-Klasse 100-225 235/45R20 K1c K2a K2b 0A1 A02 A04
204X 100-225 245/40R20 K1c K2c K5a K6a A05 A06 A08
e1*2001/116*0480*.. 100-225 245/45R20 K1c K2c K5a K6a A09 A12 A14
100-225 255/40R20 K1c K2c K5a K6a A19 V20 S06
S-Klasse 110-300 245/35R20 K1a K41 K42 K45 T91 T95 0A1 A02 A04
140 110-300 255/35R20 K1a K41 K42 K45 K46 T93 T97 A05 A06 A08
F690, 110-300 265/35R20 K1c K41 K42 K44 K45 K46 A09 A12 A14
e1*96/27*0056*.. 110-300 275/30R20 K42 K44 K46 R03 T93 T97 A19 K2c R21
V20 S02
S-Klasse 205-290 245/35R20 K1a K41 K42 K45 T95 0A1 A02 A04
140C 205-290 255/35R20 K1a K41 K42 K45 K46 T93 T97 A05 A06 A08
G165, 205-290 265/35R20 K1c K41 K42 K44 K45 K46 T95 A09 A12 A14
e1*96/27*0057*.. 205-290 275/30R20 K42 K44 K46 R03 A19 K2c R21
V20 S02
S-Klasse 145-368 245/35R20 K1c K2b K41 K42 K45 K56 T91 T95 0A1 A02 A04
220 145-368 275/30R20 K2c K42 K44 K56 R03 T97 A05 A06 A08
e1*97/27*0099*.. A09 A12 A14
A19 A61 NBF
R21 V20 S02
S-Klasse 150-285 245/35R20 K1a K1b K41 R37 T91 T95 0A1 A02 A04
221 150-320 255/35R20 K1a K1b K41 K42 T93 T97 A05 A06 A08
e1*2001/116*0335*.. 150-320 265/30R20 K1c K2b K41 K45 K56 T94 A09 A12 A14
150-320 265/35R20 K1c K2b K41 K42 K45 K56 T95 A19 V00 VS0
150-320 275/30R20 K2b K42 K56 R03 T97 S06
150-320 275/35R20 K2b K42 K56 R03
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 08-0796-A03-V03
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 9Jx20H2 Typ RS2-9020
Fertiger/Zulieferer Bay-Wheels GmbH
Seite 5 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
S-Klasse 190-335 245/40R20 A90 T95 T99 0A1 A02 A04
222, 221 190-335 255/35R20 A12 K1a K1b T97 A05 A06 A08
e1*2007/46*0960*..; 190-335 255/40R20 A12 K1a K1b T01 T97 A09 A14 A19
e1*2001/116* 190-335 265/35R20 A12 K1c K5d T95 T99 A58 BnK Lim
0335*19-.. 190-335 275/35R20 A12 K2b K6g R03 V20 X93 S06
ab Modell 2013
SL 170-285 255/30R20 T88 T92 0A1 A02 A04
230 A05 A06 A08
e1*98/14*0169*.. A09 A12 A14
A19 R21 S05
SL 225, 320 255/30R20 A90 T88 T92 0A1 A02 A04
231 A05 A06 A08
e1*2007/46*0803*.. A09 A14 A19
X36 S04
SL 600 368,380 255/30R20 T92 0A1 A02 A04
230 A05 A06 A08
e1*98/14*0169*.. A09 A12 A14
A19 R21 S05
Auflagen und Hinweise
0A1 Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme ( z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
A02 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief
und -schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines
Reifenherstellers und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher
Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen-
oder Fahrzeughersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A06 Die Mindesteinschraubtiefen der Radschrauben bzw. Muttern betragen (sofern serienmäßig
nicht unterschritten) 6,5 Umdrehungen für M12x1,5; 7,5 Umdrehungen für M12x1,25 und M14x1,5; 8
Umdrehungen für Gewinde 1/2" UNF bzw. 9 Umdrehungen für M14x1,25.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 08-0796-A03-V03
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 9Jx20H2 Typ RS2-9020
Fertiger/Zulieferer Bay-Wheels GmbH
Seite 6 von 12

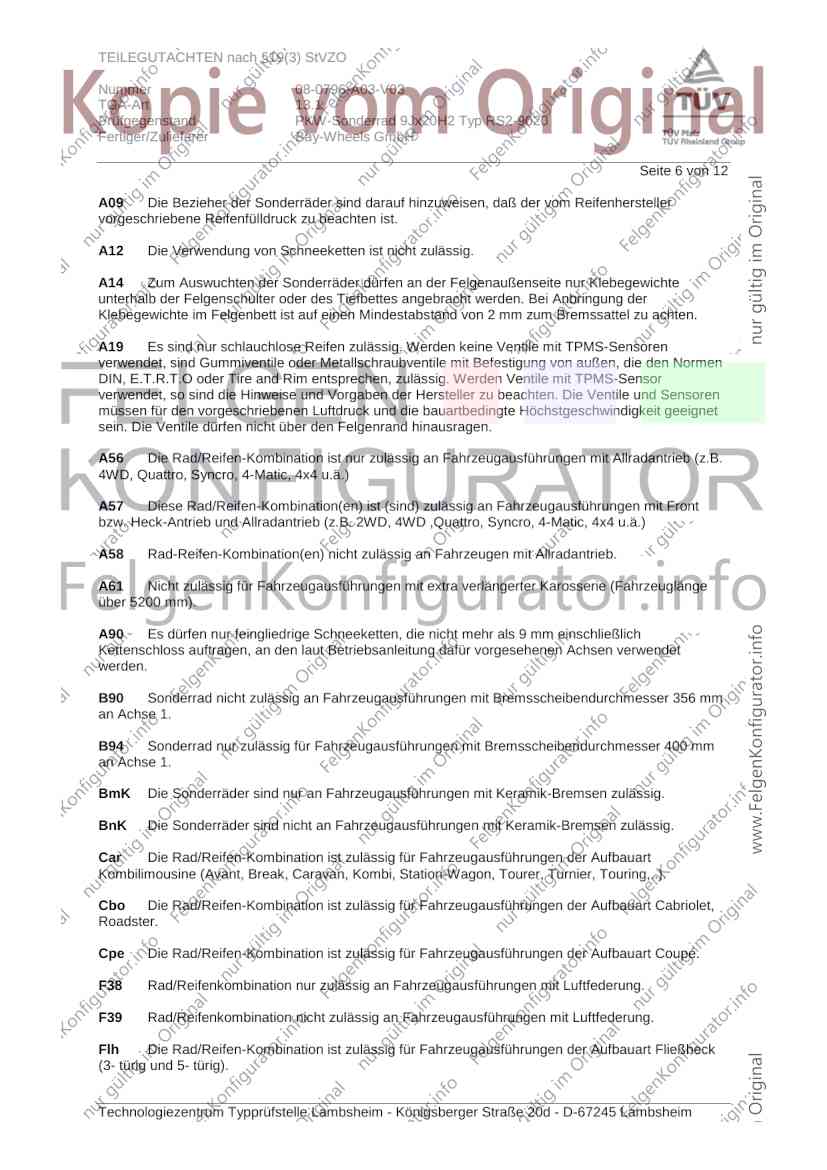

A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, daß der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der
Klebegewichte im Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A19 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Gummiventile oder Metallschraubventile mit Befestigung von außen, die den Normen
DIN, E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensor
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet
sein. Die Ventile dürfen nicht über den Felgenrand hinausragen.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u.ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD ,Quattro, Syncro, 4-Matic, 4x4 u.ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A61 Nicht zulässig für Fahrzeugausführungen mit extra verlängerter Karosserie (Fahrzeuglänge
über 5200 mm).
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
B90 Sonderrad nicht zulässig an Fahrzeugausführungen mit Bremsscheibendurchmesser 356 mm
an Achse 1.
B94 Sonderrad nur zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 400 mm
an Achse 1.
BmK Die Sonderräder sind nur an Fahrzeugausführungen mit Keramik-Bremsen zulässig.
BnK Die Sonderräder sind nicht an Fahrzeugausführungen mit Keramik-Bremsen zulässig.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
F38 Rad/Reifenkombination nur zulässig an Fahrzeugausführungen mit Luftfederung.
F39 Rad/Reifenkombination nicht zulässig an Fahrzeugausführungen mit Luftfederung.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3- türig und 5- türig).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 08-0796-A03-V03
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 9Jx20H2 Typ RS2-9020
Fertiger/Zulieferer Bay-Wheels GmbH
Seite 7 von 12

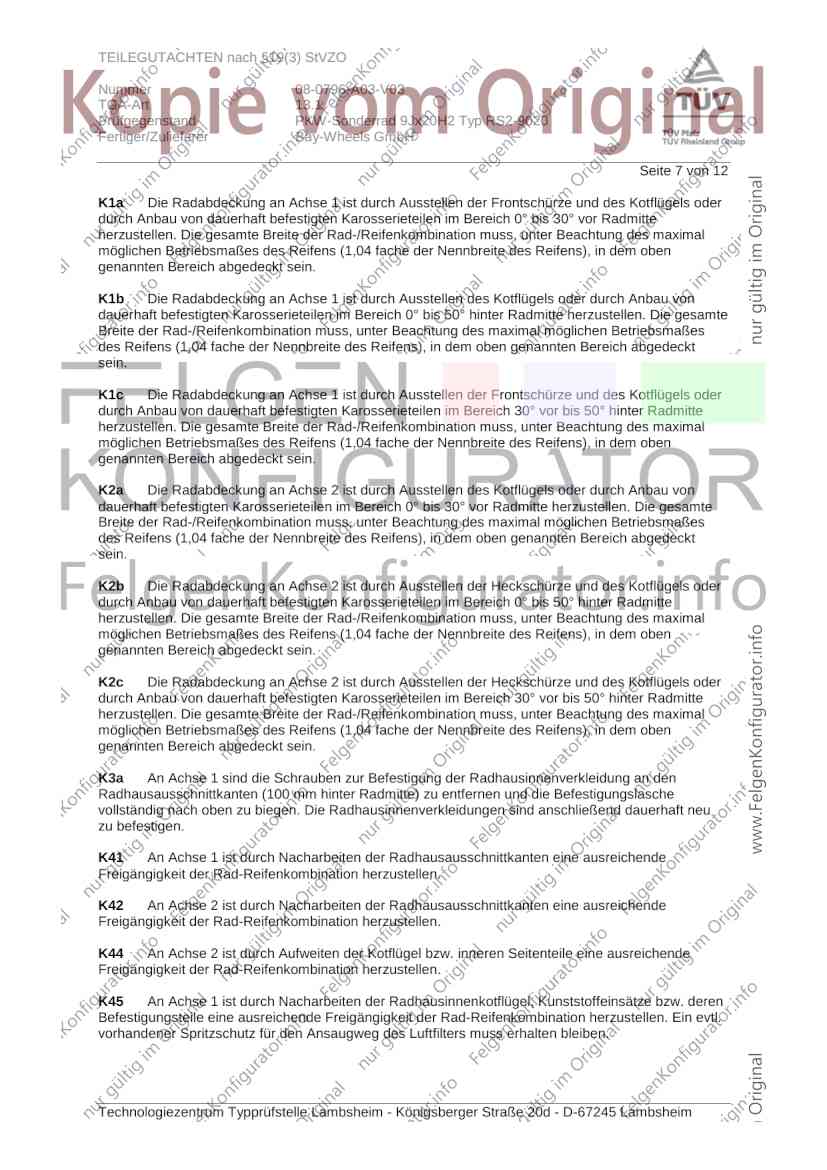

K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm hinter Radmitte) zu entfernen und die Befestigungslasche
vollständig nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu
zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 08-0796-A03-V03
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 9Jx20H2 Typ RS2-9020
Fertiger/Zulieferer Bay-Wheels GmbH
Seite 8 von 12

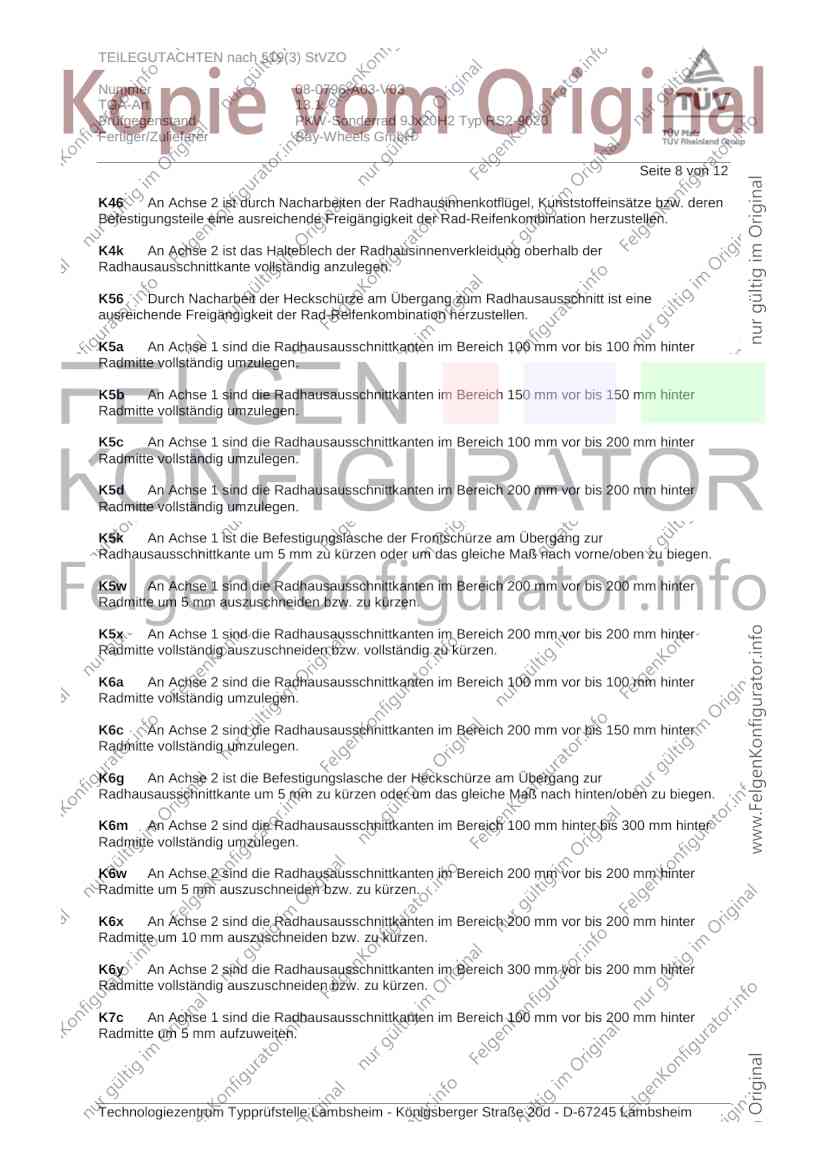

K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4k An Achse 2 ist das Halteblech der Radhausinnenverkleidung oberhalb der
Radhausausschnittkante vollständig anzulegen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K5c An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5k An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
K5w An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K5x An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig auszuschneiden bzw. vollständig zu kürzen.
K6a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K6c An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6m An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm hinter bis 300 mm hinter
Radmitte vollständig umzulegen.
K6w An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6x An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm auszuschneiden bzw. zu kürzen.
K6y An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte vollständig auszuschneiden bzw. zu kürzen.
K7c An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 08-0796-A03-V03
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 9Jx20H2 Typ RS2-9020
Fertiger/Zulieferer Bay-Wheels GmbH
Seite 9 von 12

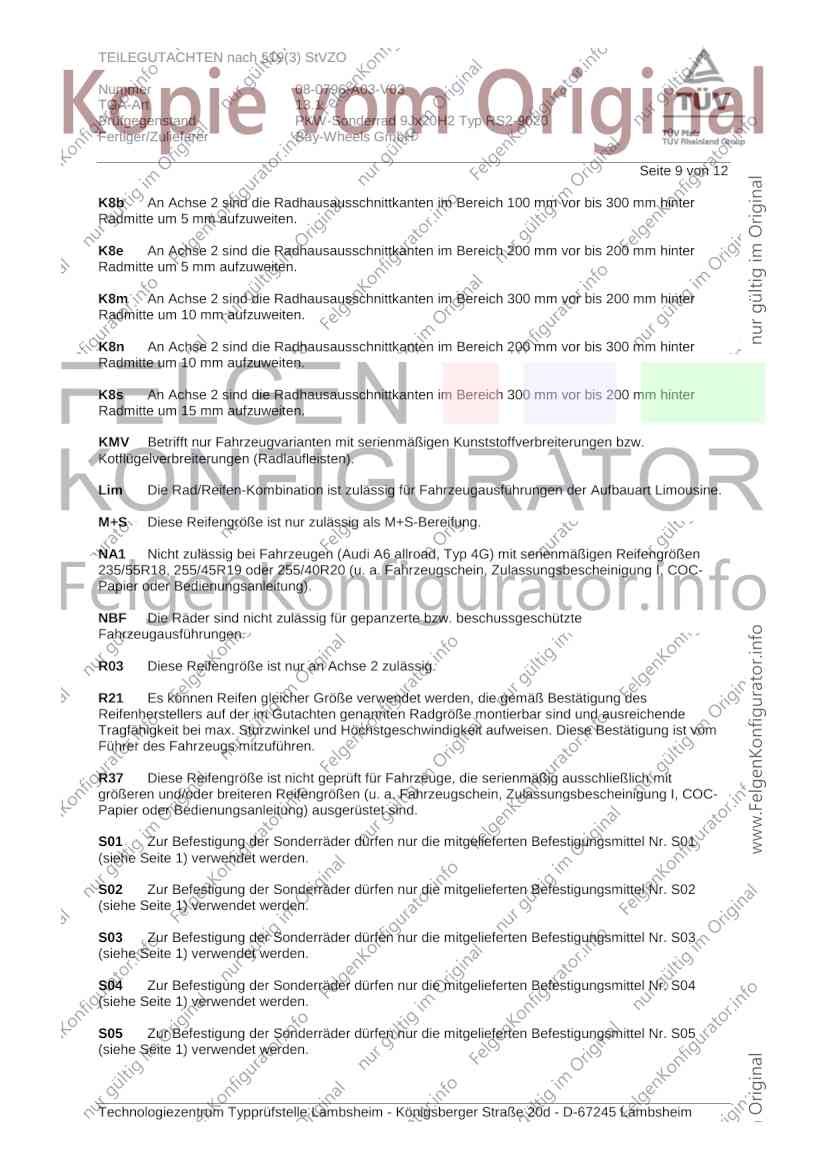

K8b An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 300 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8n An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 300 mm hinter
Radmitte um 10 mm aufzuweiten.
K8s An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 15 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NA1 Nicht zulässig bei Fahrzeugen (Audi A6 allroad, Typ 4G) mit serienmäßigen Reifengrößen
235/55R18, 255/45R19 oder 255/40R20 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung).
NBF Die Räder sind nicht zulässig für gepanzerte bzw. beschussgeschützte
Fahrzeugausführungen.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R21 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des
Reifenherstellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende
Tragfähigkeit bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen. Diese Bestätigung ist vom
Führer des Fahrzeugs mitzuführen.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
S04 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04
(siehe Seite 1) verwendet werden.
S05 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05
(siehe Seite 1) verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 08-0796-A03-V03
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 9Jx20H2 Typ RS2-9020
Fertiger/Zulieferer Bay-Wheels GmbH
Seite 10 von 12

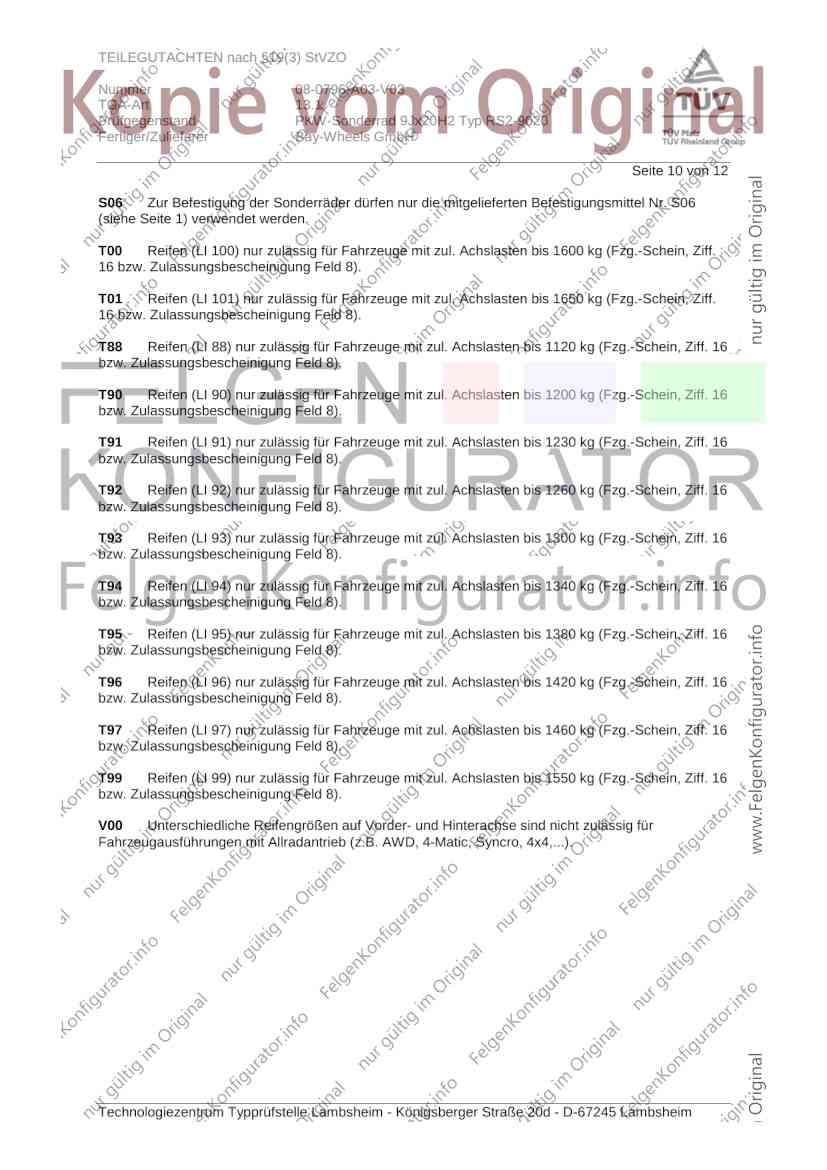

S06 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06
(siehe Seite 1) verwendet werden.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T01 Reifen (LI 101) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1650 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 08-0796-A03-V03
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 9Jx20H2 Typ RS2-9020
Fertiger/Zulieferer Bay-Wheels GmbH
Seite 11 von 12

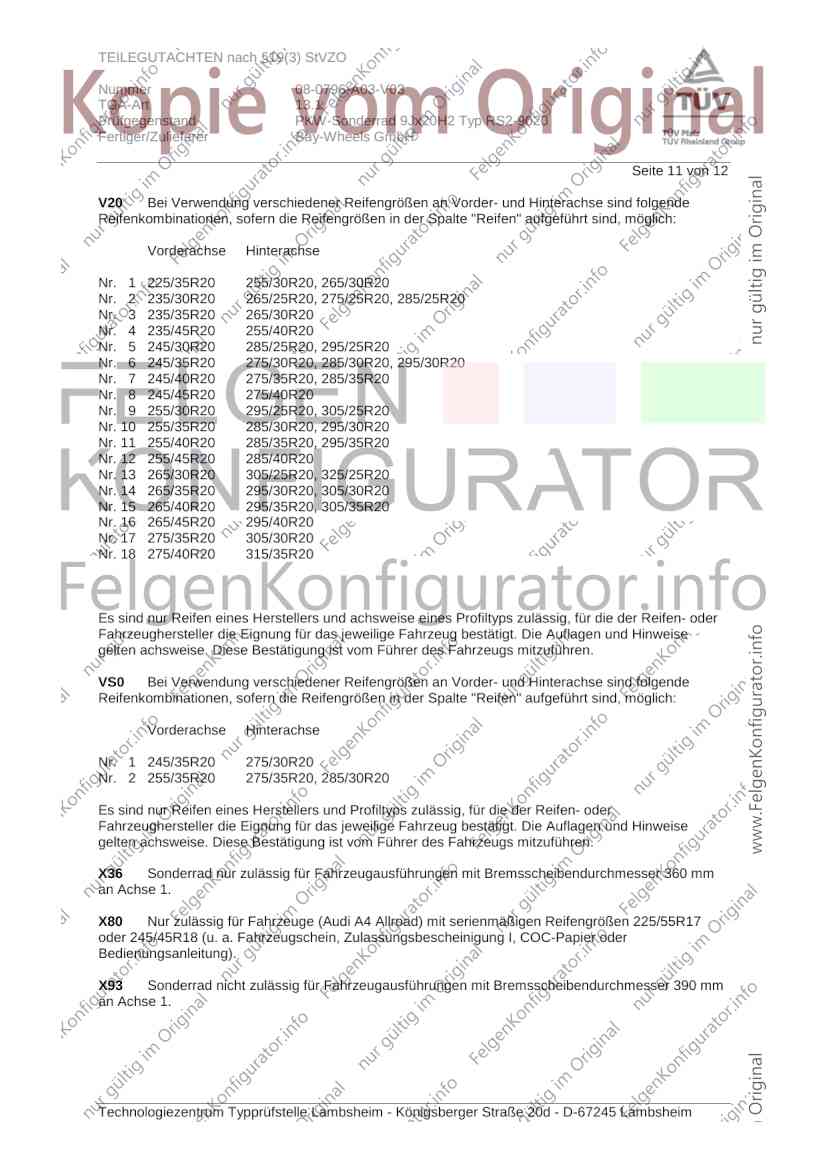

V20 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 225/35R20 255/30R20, 265/30R20
Nr. 2 235/30R20 265/25R20, 275/25R20, 285/25R20
Nr. 3 235/35R20 265/30R20
Nr. 4 235/45R20 255/40R20
Nr. 5 245/30R20 285/25R20, 295/25R20
Nr. 6 245/35R20 275/30R20, 285/30R20, 295/30R20
Nr. 7 245/40R20 275/35R20, 285/35R20
Nr. 8 245/45R20 275/40R20
Nr. 9 255/30R20 295/25R20, 305/25R20
Nr. 10 255/35R20 285/30R20, 295/30R20
Nr. 11 255/40R20 285/35R20, 295/35R20
Nr. 12 255/45R20 285/40R20
Nr. 13 265/30R20 305/25R20, 325/25R20
Nr. 14 265/35R20 295/30R20, 305/30R20
Nr. 15 265/40R20 295/35R20, 305/35R20
Nr. 16 265/45R20 295/40R20
Nr. 17 275/35R20 305/30R20
Nr. 18 275/40R20 315/35R20
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
VS0 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 245/35R20 275/30R20
Nr. 2 255/35R20 275/35R20, 285/30R20
Es sind nur Reifen eines Herstellers und Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
X36 Sonderrad nur zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 360 mm
an Achse 1.
X80 Nur zulässig für Fahrzeuge (Audi A4 Allroad) mit serienmäßigen Reifengrößen 225/55R17
oder 245/45R18 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
X93 Sonderrad nicht zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 390 mm
an Achse 1.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 08-0796-A03-V03
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 9Jx20H2 Typ RS2-9020
Fertiger/Zulieferer Bay-Wheels GmbH
Seite 12 von 12

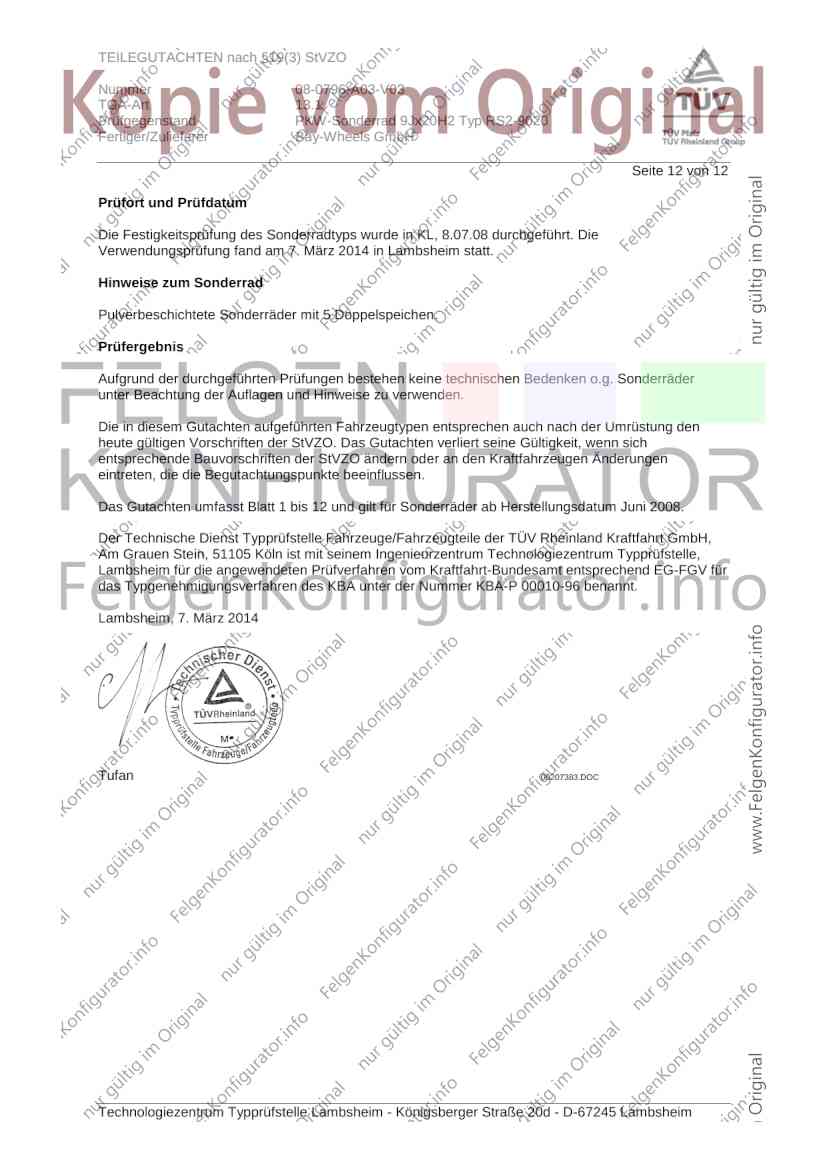

Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in KL, 8.07.08 durchgeführt. Die
Verwendungsprüfung fand am 7. März 2014 in Lambsheim statt.
Hinweise zum Sonderrad
Pulverbeschichtete Sonderräder mit 5 Doppelspeichen.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 12 und gilt für Sonderräder ab Herstellungsdatum Juni 2008.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 7. März 2014
Tufan 00207383.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
