TEILEGUTACHTEN nach §19(3) StVZO
Nummer 12-0570-A00-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
8,5Jx20H2 Typ AX5-85020
und 10,0Jx20H2 Typ AX5-10020
Fertiger/Zulieferer Wheelworld GmbH
Seite 1 von 10
Hersteller Wheelworld GmbH
Hüttenstraße 3
38871 Ilsenburg
QM-Nr.:49 02 0150804
Prüfgegenstand PKW-Sonderrad
Achse 1 Achse 2
Modell AX5 AX5
Typ AX5-85020 AX5-10020
Radgröße 8,5Jx20H2 10,0Jx20H2
Zentrierart Mittenzentrierung Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
W4 AX5-85020 W4 / Ø72,6xØ66,6 5/112/66,6 32 825 2265
W4 AX5-10020 W4 / Ø72,6xØ66,6 5/112/66,6 30 825 2265
Kennzeichnungen Achse 1 Achse 2
Herstellerzeichen wheelworld wheelworld
Radtyp und Ausführung AX5-85020 AX5-10020
Radgröße 8,5Jx20H2 10,0Jx20H2
Einpresstiefe ET (s.o.) ET (s.o.)
Giessereikennzeichen LST ww. JF ww. LST; JF
Herkunftsmerkmal - -
Herstelldatum Monat und Jahr Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M14x1,5 Kegel 60° 120 28
S02 Schraube M14x1,5 Kegel 60° 150 28
S03 Schraube M14x1,5 Kegel 60° 130 28
S04 Schraube M14x1,5 Kegel 60° 130 28
S05 Schraube M14x1,5 Kegel 60° 150 30
Prüfungen
Die Gutachten Nr.55-039112-A00-V03 und 12-0392-A00-V02 über die Sonderradprüfungen liegen
vor.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Mercedes-Benz
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 12-0570-A00-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
8,5Jx20H2 Typ AX5-85020
und 10,0Jx20H2 Typ AX5-10020
Fertiger/Zulieferer Wheelworld GmbH

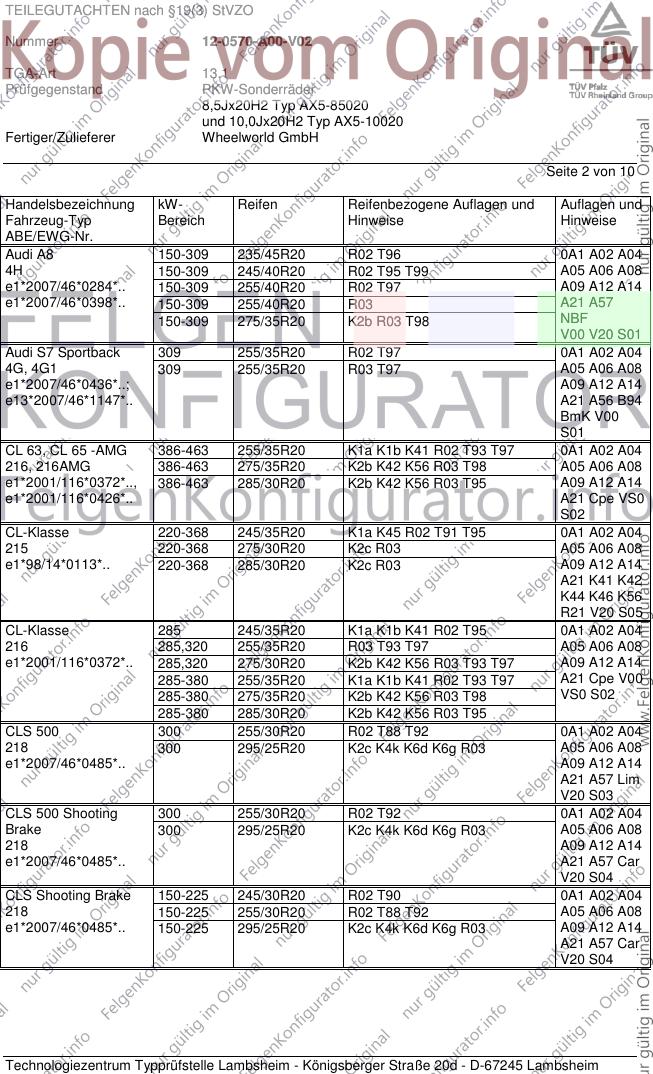

Seite 2 von 10
Handelsbezeichnung kW- Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Bereich Hinweise Hinweise
ABE/EWG-Nr.
Audi A8 150-309 235/45R20 R02 T96 0A1 A02 A04
4H 150-309 245/40R20 R02 T95 T99 A05 A06 A08
e1*2007/46*0284*.. 150-309 255/40R20 R02 T97 A09 A12 A14
e1*2007/46*0398*.. 150-309 255/40R20 R03 A21 A57
150-309 275/35R20 K2b R03 T98 NBF
V00 V20 S01
Audi S7 Sportback 309 255/35R20 R02 T97 0A1 A02 A04
4G, 4G1 309 255/35R20 R03 T97 A05 A06 A08
e1*2007/46*0436*..; A09 A12 A14
e13*2007/46*1147*.. A21 A56 B94
BmK V00
S01
CL 63, CL 65 -AMG 386-463 255/35R20 K1a K1b K41 R02 T93 T97 0A1 A02 A04
216, 216AMG 386-463 275/35R20 K2b K42 K56 R03 T98 A05 A06 A08
e1*2001/116*0372*.., 386-463 285/30R20 K2b K42 K56 R03 T95 A09 A12 A14
e1*2001/116*0426*.. A21 Cpe VS0
S02
CL-Klasse 220-368 245/35R20 K1a K45 R02 T91 T95 0A1 A02 A04
215 220-368 275/30R20 K2c R03 A05 A06 A08
e1*98/14*0113*.. 220-368 285/30R20 K2c R03 A09 A12 A14
A21 K41 K42
K44 K46 K56
R21 V20 S05
CL-Klasse 285 245/35R20 K1a K1b K41 R02 T95 0A1 A02 A04
216 285,320 255/35R20 R03 T93 T97 A05 A06 A08
e1*2001/116*0372*.. 285,320 275/30R20 K2b K42 K56 R03 T93 T97 A09 A12 A14
285-380 255/35R20 K1a K1b K41 R02 T93 T97 A21 Cpe V00
285-380 275/35R20 K2b K42 K56 R03 T98 VS0 S02
285-380 285/30R20 K2b K42 K56 R03 T95
CLS 500 300 255/30R20 R02 T88 T92 0A1 A02 A04
218 300 295/25R20 K2c K4k K6d K6g R03 A05 A06 A08
e1*2007/46*0485*.. A09 A12 A14
A21 A57 Lim
V20 S03
CLS 500 Shooting 300 255/30R20 R02 T92 0A1 A02 A04
Brake 300 295/25R20 K2c K4k K6d K6g R03 A05 A06 A08
218 A09 A12 A14
e1*2007/46*0485*.. A21 A57 Car
V20 S04
CLS Shooting Brake 150-225 245/30R20 R02 T90 0A1 A02 A04
218 150-225 255/30R20 R02 T88 T92 A05 A06 A08
e1*2007/46*0485*.. 150-225 295/25R20 K2c K4k K6d K6g R03 A09 A12 A14
A21 A57 Car
V20 S04
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 12-0570-A00-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
8,5Jx20H2 Typ AX5-85020
und 10,0Jx20H2 Typ AX5-10020
Fertiger/Zulieferer Wheelworld GmbH

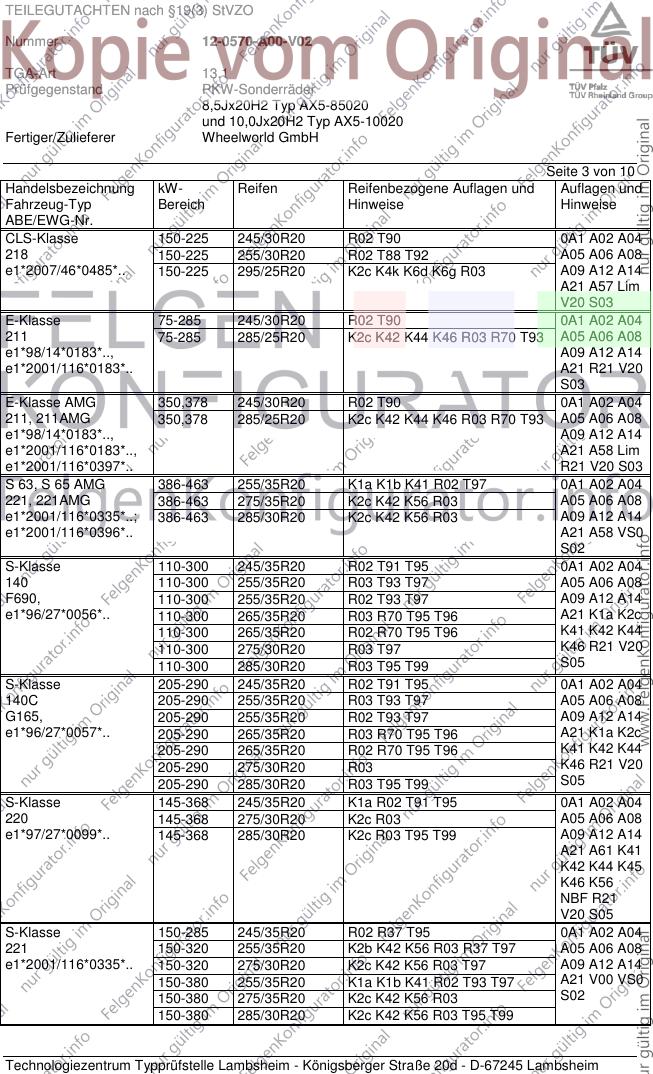

Seite 3 von 10
Handelsbezeichnung kW- Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Bereich Hinweise Hinweise
ABE/EWG-Nr.
CLS-Klasse 150-225 245/30R20 R02 T90 0A1 A02 A04
218 150-225 255/30R20 R02 T88 T92 A05 A06 A08
e1*2007/46*0485*.. 150-225 295/25R20 K2c K4k K6d K6g R03 A09 A12 A14
A21 A57 Lim
V20 S03
E-Klasse 75-285 245/30R20 R02 T90 0A1 A02 A04
211 75-285 285/25R20 K2c K42 K44 K46 R03 R70 T93 A05 A06 A08
e1*98/14*0183*.., A09 A12 A14
e1*2001/116*0183*.. A21 R21 V20
S03
E-Klasse AMG 350,378 245/30R20 R02 T90 0A1 A02 A04
211, 211AMG 350,378 285/25R20 K2c K42 K44 K46 R03 R70 T93 A05 A06 A08
e1*98/14*0183*.., A09 A12 A14
e1*2001/116*0183*.., A21 A58 Lim
e1*2001/116*0397*.. R21 V20 S03
S 63, S 65 AMG 386-463 255/35R20 K1a K1b K41 R02 T97 0A1 A02 A04
221, 221AMG 386-463 275/35R20 K2c K42 K56 R03 A05 A06 A08
e1*2001/116*0335*..; 386-463 285/30R20 K2c K42 K56 R03 A09 A12 A14
e1*2001/116*0396*.. A21 A58 VS0
S02
S-Klasse 110-300 245/35R20 R02 T91 T95 0A1 A02 A04
140 110-300 255/35R20 R03 T93 T97 A05 A06 A08
F690, 110-300 255/35R20 R02 T93 T97 A09 A12 A14
e1*96/27*0056*.. 110-300 265/35R20 R03 R70 T95 T96 A21 K1a K2c
110-300 265/35R20 R02 R70 T95 T96 K41 K42 K44
110-300 275/30R20 R03 T97 K46 R21 V20
110-300 285/30R20 R03 T95 T99 S05
S-Klasse 205-290 245/35R20 R02 T91 T95 0A1 A02 A04
140C 205-290 255/35R20 R03 T93 T97 A05 A06 A08
G165, 205-290 255/35R20 R02 T93 T97 A09 A12 A14
e1*96/27*0057*.. 205-290 265/35R20 R03 R70 T95 T96 A21 K1a K2c
205-290 265/35R20 R02 R70 T95 T96 K41 K42 K44
205-290 275/30R20 R03 K46 R21 V20
205-290 285/30R20 R03 T95 T99 S05
S-Klasse 145-368 245/35R20 K1a R02 T91 T95 0A1 A02 A04
220 145-368 275/30R20 K2c R03 A05 A06 A08
e1*97/27*0099*.. 145-368 285/30R20 K2c R03 T95 T99 A09 A12 A14
A21 A61 K41
K42 K44 K45
K46 K56
NBF R21
V20 S05
S-Klasse 150-285 245/35R20 R02 R37 T95 0A1 A02 A04
221 150-320 255/35R20 K2b K42 K56 R03 R37 T97 A05 A06 A08
e1*2001/116*0335*.. 150-320 275/30R20 K2c K42 K56 R03 T97 A09 A12 A14
150-380 255/35R20 K1a K1b K41 R02 T93 T97 A21 V00 VS0
150-380 275/35R20 K2c K42 K56 R03 S02
150-380 285/30R20 K2c K42 K56 R03 T95 T99
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 12-0570-A00-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
8,5Jx20H2 Typ AX5-85020
und 10,0Jx20H2 Typ AX5-10020
Fertiger/Zulieferer Wheelworld GmbH
Seite 4 von 10
Handelsbezeichnung kW- Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Bereich Hinweise Hinweise
ABE/EWG-Nr.
S-Klasse 190-335 245/40R20 R02 0A1 A02 A04
222, 221 190-335 255/35R20 R02 T93 T97 A05 A06 A08
e1*2007/46*0960*..; 190-335 255/35R20 R03 T97 A09 A12 A14
e1*2001/116* 190-335 255/40R20 R02 A21 A58 BnK
0335*19-.. 190-335 255/40R20 R03 T01 T97 Lim V20 X93
ab Modell 2013 190-335 275/35R20 K2b K6g R03 S02
190-335 285/30R20 K2c K4i K6h K6r R03 T99
190-335 285/35R20 K2c K4i K6h K6r R03
190-335 295/30R20 K2c K4i K6h K6r R03
SL 170-285 255/30R20 R02 0A1 A02 A04
230 170-285 295/25R20 K2c K42 K46 R03 A05 A06 A08
e1*98/14*0169*.. A09 A12 A14
A21 R21 V20
S03
SL 170-285 255/30R20 R02 0A1 A02 A04
230 170-285 295/25R20 K2c K42 K46 R03 A05 A06 A08
e1*98/14*0169*.. A09 A12 A14
A21 R21 V20
S03
SL 225, 320 255/30R20 R02 0A1 A02 A04
231 225, 320 285/25R20 K2c K8e R03 R70 A05 A06 A08
e1*2007/46*0803*.. 225, 320 295/25R20 K2c K6i K8m R03 A09 A12 A14
A21 V20 X36
S04
SL 600 368,380 255/30R20 R02 T92 0A1 A02 A04
230 368,380 295/25R20 K2c K42 K46 R03 A05 A06 A08
e1*98/14*0169*.. A09 A12 A14
A21 R21 V20
S03
SL...- AMG 350-450 255/30R20 R02 T88 T92 0A1 A02 A04
230, 230AMG 350-450 295/25R20 K2c K42 K46 R03 A05 A06 A08
e1*98/14*0169*.., A09 A12 A14
e1*2001/116*0248*.. A21 R21 V20
S03
SL...- AMG 350-450 255/30R20 R02 T88 T92 0A1 A02 A04
230, 230AMG 350-450 295/25R20 K2c K42 K46 R03 A05 A06 A08
e1*98/14*0169*.., A09 A12 A14
e1*2001/116*0248*.. A21 K42 K44
K46 K56 R21
V20 S03
Auflagen und Hinweise
0A1 Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme ( z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 12-0570-A00-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
8,5Jx20H2 Typ AX5-85020
und 10,0Jx20H2 Typ AX5-10020
Fertiger/Zulieferer Wheelworld GmbH

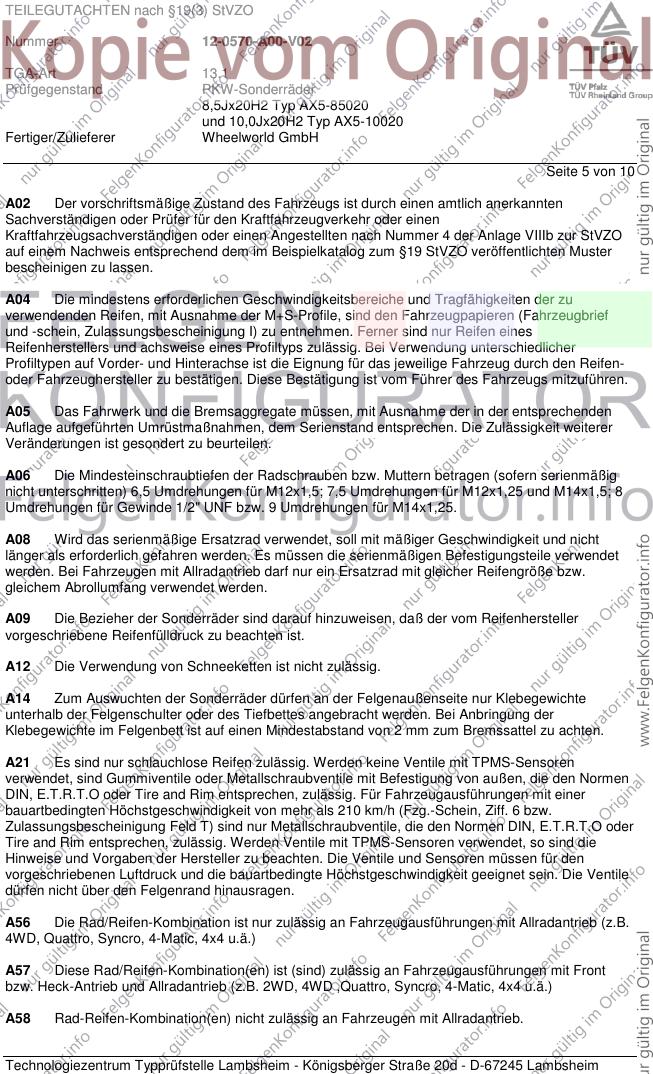

Seite 5 von 10
A02 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief
und -schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines
Reifenherstellers und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher
Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen-
oder Fahrzeughersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A06 Die Mindesteinschraubtiefen der Radschrauben bzw. Muttern betragen (sofern serienmäßig
nicht unterschritten) 6,5 Umdrehungen für M12x1,5; 7,5 Umdrehungen für M12x1,25 und M14x1,5; 8
Umdrehungen für Gewinde 1/2" UNF bzw. 9 Umdrehungen für M14x1,25.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, daß der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der
Klebegewichte im Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Gummiventile oder Metallschraubventile mit Befestigung von außen, die den Normen
DIN, E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Für Fahrzeugausführungen mit einer
bauartbedingten Höchstgeschwindigkeit von mehr als 210 km/h (Fzg.-Schein, Ziff. 6 bzw.
Zulassungsbescheinigung Feld T) sind nur Metallschraubventile, die den Normen DIN, E.T.R.T.O oder
Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensoren verwendet, so sind die
Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für den
vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die Ventile
dürfen nicht über den Felgenrand hinausragen.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u.ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD ,Quattro, Syncro, 4-Matic, 4x4 u.ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 12-0570-A00-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
8,5Jx20H2 Typ AX5-85020
und 10,0Jx20H2 Typ AX5-10020
Fertiger/Zulieferer Wheelworld GmbH
Seite 6 von 10
A61 Nicht zulässig für Fahrzeugausführungen mit extra verlängerter Karosserie (Fahrzeuglänge
über 5200 mm).
B94 Sonderrad nur zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 400 mm
an Achse 1.
BmK Die Sonderräder sind nur an Fahrzeugausführungen mit Keramik-Bremsen zulässig.
BnK Die Sonderräder sind nicht an Fahrzeugausführungen mit Keramik-Bremsen zulässig.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO

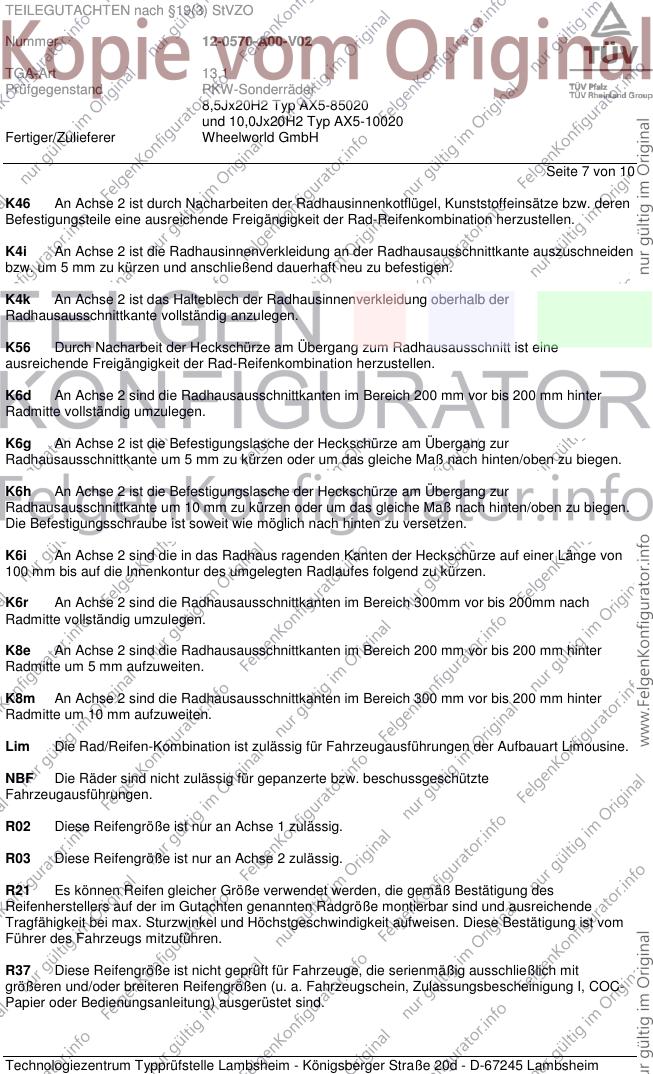

Nummer 12-0570-A00-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
8,5Jx20H2 Typ AX5-85020
und 10,0Jx20H2 Typ AX5-10020
Fertiger/Zulieferer Wheelworld GmbH
Seite 7 von 10
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K4k An Achse 2 ist das Halteblech der Radhausinnenverkleidung oberhalb der
Radhausausschnittkante vollständig anzulegen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K6d An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6r An Achse 2 sind die Radhausausschnittkanten im Bereich 300mm vor bis 200mm nach
Radmitte vollständig umzulegen.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
NBF Die Räder sind nicht zulässig für gepanzerte bzw. beschussgeschützte
Fahrzeugausführungen.
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R21 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des
Reifenherstellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende
Tragfähigkeit bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen. Diese Bestätigung ist vom
Führer des Fahrzeugs mitzuführen.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 12-0570-A00-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
8,5Jx20H2 Typ AX5-85020
und 10,0Jx20H2 Typ AX5-10020
Fertiger/Zulieferer Wheelworld GmbH
Seite 8 von 10
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
verwendet werden.
S04 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04
verwendet werden.
S05 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05
verwendet werden.
T01 Reifen (LI 101) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1650 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO

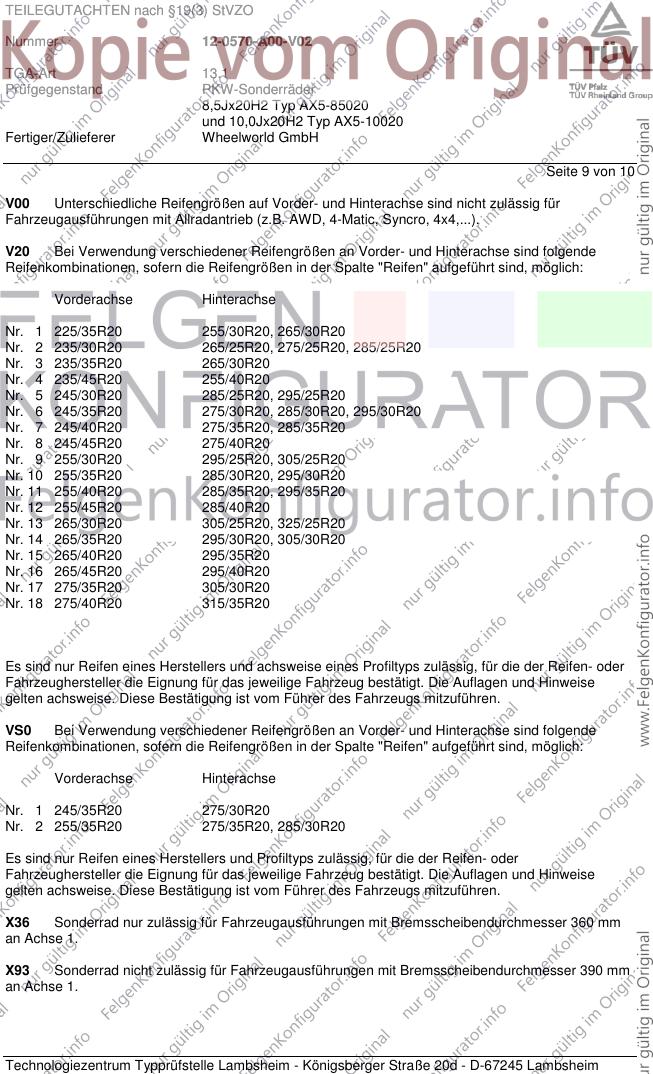

Nummer 12-0570-A00-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
8,5Jx20H2 Typ AX5-85020
und 10,0Jx20H2 Typ AX5-10020
Fertiger/Zulieferer Wheelworld GmbH
Seite 9 von 10
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V20 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 225/35R20 255/30R20, 265/30R20
Nr. 2 235/30R20 265/25R20, 275/25R20, 285/25R20
Nr. 3 235/35R20 265/30R20
Nr. 4 235/45R20 255/40R20
Nr. 5 245/30R20 285/25R20, 295/25R20
Nr. 6 245/35R20 275/30R20, 285/30R20, 295/30R20
Nr. 7 245/40R20 275/35R20, 285/35R20
Nr. 8 245/45R20 275/40R20
Nr. 9 255/30R20 295/25R20, 305/25R20
Nr. 10 255/35R20 285/30R20, 295/30R20
Nr. 11 255/40R20 285/35R20, 295/35R20
Nr. 12 255/45R20 285/40R20
Nr. 13 265/30R20 305/25R20, 325/25R20
Nr. 14 265/35R20 295/30R20, 305/30R20
Nr. 15 265/40R20 295/35R20
Nr. 16 265/45R20 295/40R20
Nr. 17 275/35R20 305/30R20
Nr. 18 275/40R20 315/35R20
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
VS0 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 245/35R20 275/30R20
Nr. 2 255/35R20 275/35R20, 285/30R20
Es sind nur Reifen eines Herstellers und Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
X36 Sonderrad nur zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 360 mm
an Achse 1.
X93 Sonderrad nicht zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 390 mm
an Achse 1.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO

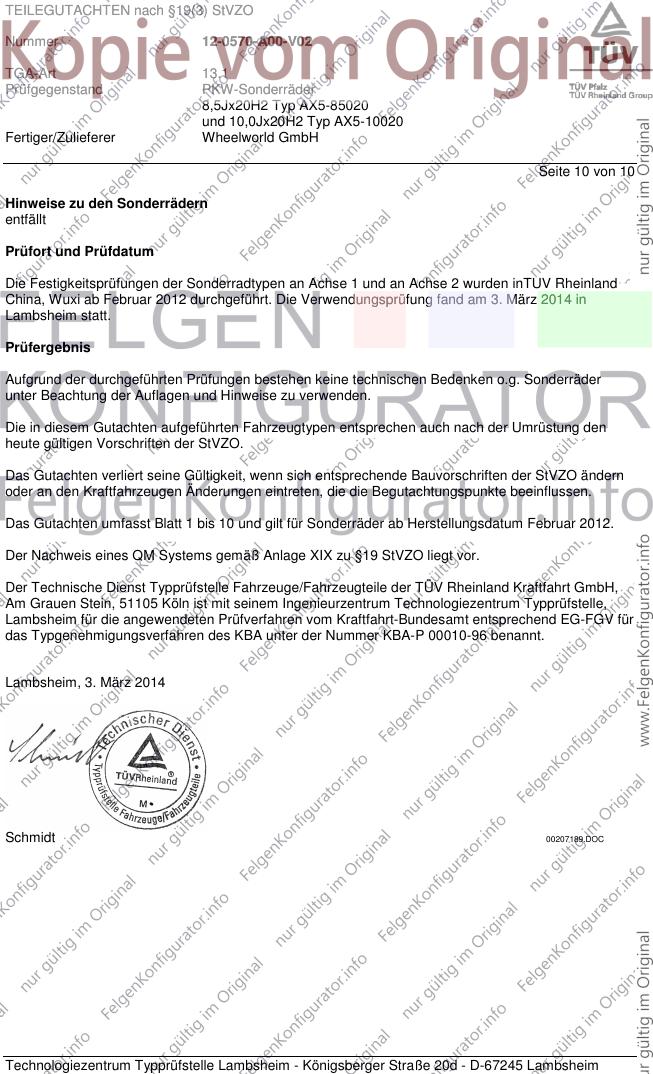

Nummer 12-0570-A00-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
8,5Jx20H2 Typ AX5-85020
und 10,0Jx20H2 Typ AX5-10020
Fertiger/Zulieferer Wheelworld GmbH
Seite 10 von 10
Hinweise zu den Sonderrädern
entfällt
Prüfort und Prüfdatum
Die Festigkeitsprüfungen der Sonderradtypen an Achse 1 und an Achse 2 wurden inTUV Rheinland
China, Wuxi ab Februar 2012 durchgeführt. Die Verwendungsprüfung fand am 3. März 2014 in
Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO.
Das Gutachten verliert seine Gültigkeit, wenn sich entsprechende Bauvorschriften der StVZO ändern
oder an den Kraftfahrzeugen Änderungen eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 10 und gilt für Sonderräder ab Herstellungsdatum Februar 2012.
Der Nachweis eines QM Systems gemäß Anlage XIX zu §19 StVZO liegt vor.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 3. März 2014
Schmidt 00207189.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
