TEILEGUTACHTEN nach §19(3) StVZO
Nummer 15-0323-A00-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
19X8.5JJ Typ HY632 MASH 19X8.5 und
19X9.5JJ Typ HY632 MASH 19X9.5
Fertiger/Zulieferer Hölzel Automotive

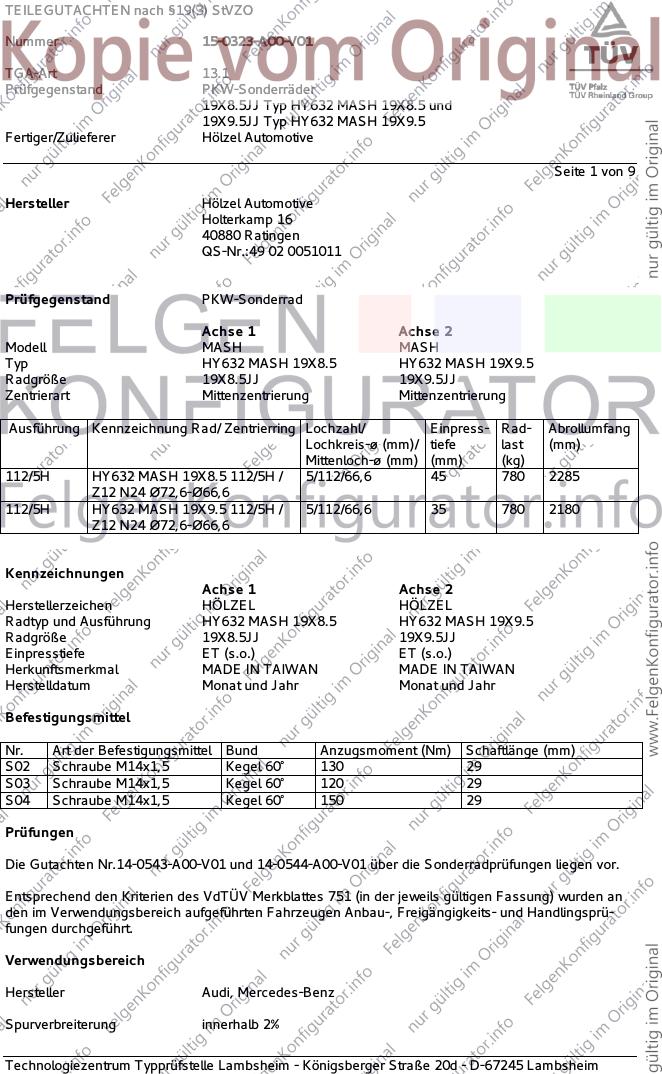

Seite 1 von 9
Hersteller Hölzel Automotive
Holterkamp 16
40880 Ratingen
QS-Nr.:49 02 0051011
Prüfgegenstand PKW-Sonderrad
Achse 1 Achse 2
Modell MASH MASH
Typ HY632 MASH 19X8.5 HY632 MASH 19X9.5
Radgröße 19X8.5JJ 19X9.5JJ
Zentrierart Mittenzentrierung Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
Lochkreis-ø (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (mm) (kg)
112/5H HY632 MASH 19X8.5 112/5H / 5/112/66,6 45 780 2285
Z12 N24 Ø72,6-Ø66,6
112/5H HY632 MASH 19X9.5 112/5H / 5/112/66,6 35 780 2180
Z12 N24 Ø72,6-Ø66,6
Kennzeichnungen
Achse 1 Achse 2
Herstellerzeichen HÖLZEL HÖLZEL
Radtyp und Ausführung HY632 MASH 19X8.5 HY632 MASH 19X9.5
Radgröße 19X8.5JJ 19X9.5JJ
Einpresstiefe ET (s.o.) ET (s.o.)
Herkunftsmerkmal MADE IN TAIWAN MADE IN TAIWAN
Herstelldatum Monat und Jahr Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S02 Schraube M14x1,5 Kegel 60° 130 29
S03 Schraube M14x1,5 Kegel 60° 120 29
S04 Schraube M14x1,5 Kegel 60° 150 29
Prüfungen
Die Gutachten Nr.14-0543-A00-V01 und 14-0544-A00-V01 über die Sonderradprüfungen liegen vor.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprü-
fungen durchgeführt.
Verwendungsbereich
Hersteller Audi, Mercedes-Benz
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 15-0323-A00-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
19X8.5JJ Typ HY632 MASH 19X8.5 und
19X9.5JJ Typ HY632 MASH 19X9.5
Fertiger/Zulieferer Hölzel Automotive

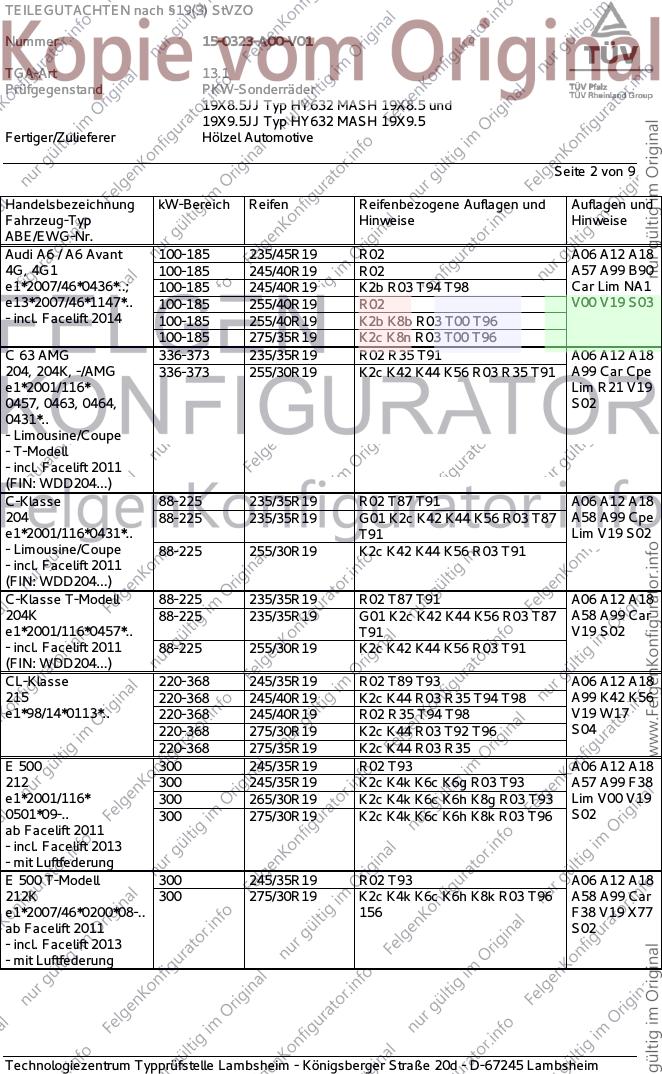

Seite 2 von 9
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A6 / A6 Avant 100-185 235/45R19 R02 A06 A12 A18
4G, 4G1 100-185 245/40R19 R02 A57 A99 B90
e1*2007/46*0436*..; 100-185 245/40R19 K2b R03 T94 T98 Car Lim NA1
e13*2007/46*1147*.. 100-185 255/40R19 R02 V00 V19 S03
- incl. Facelift 2014 100-185 255/40R19 K2b K8b R03 T00 T96
100-185 275/35R19 K2c K8n R03 T00 T96
C 63 AMG 336-373 235/35R19 R02 R35 T91 A06 A12 A18
204, 204K, -/AMG 336-373 255/30R19 K2c K42 K44 K56 R03 R35 T91 A99 Car Cpe
e1*2001/116* Lim R21 V19
0457, 0463, 0464, S02
0431*..
- Limousine/Coupe
- T-Modell
- incl. Facelift 2011
(FIN: WDD204...)
C-Klasse 88-225 235/35R19 R02 T87 T91 A06 A12 A18
204 88-225 235/35R19 G01 K2c K42 K44 K56 R03 T87 A58 A99 Cpe
e1*2001/116*0431*.. T91 Lim V19 S02
- Limousine/Coupe 88-225 255/30R19 K2c K42 K44 K56 R03 T91
- incl. Facelift 2011
(FIN: WDD204...)
C-Klasse T-Modell 88-225 235/35R19 R02 T87 T91 A06 A12 A18
204K 88-225 235/35R19 G01 K2c K42 K44 K56 R03 T87 A58 A99 Car
e1*2001/116*0457*.. T91 V19 S02
- incl. Facelift 2011 88-225 255/30R19 K2c K42 K44 K56 R03 T91
(FIN: WDD204...)
CL-Klasse 220-368 245/35R19 R02 T89 T93 A06 A12 A18
215 220-368 245/40R19 K2c K44 R03 R35 T94 T98 A99 K42 K56
e1*98/14*0113*.. 220-368 245/40R19 R02 R35 T94 T98 V19 W17
220-368 275/30R19 K2c K44 R03 T92 T96 S04
220-368 275/35R19 K2c K44 R03 R35
E 500 300 245/35R19 R02 T93 A06 A12 A18
212 300 245/35R19 K2c K4k K6c K6g R03 T93 A57 A99 F38
e1*2001/116* 300 265/30R19 K2c K4k K6c K6h K8g R03 T93 Lim V00 V19
0501*09-.. 300 275/30R19 K2c K4k K6c K6h K8k R03 T96 S02
ab Facelift 2011
- incl. Facelift 2013
- mit Luftfederung
E 500 T-Modell 300 245/35R19 R02 T93 A06 A12 A18
212K 300 275/30R19 K2c K4k K6c K6h K8k R03 T96 A58 A99 Car
e1*2007/46*0200*08-.. 156 F38 V19 X77
ab Facelift 2011 S02
- incl. Facelift 2013
- mit Luftfederung
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 15-0323-A00-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
19X8.5JJ Typ HY632 MASH 19X8.5 und
19X9.5JJ Typ HY632 MASH 19X9.5
Fertiger/Zulieferer Hölzel Automotive

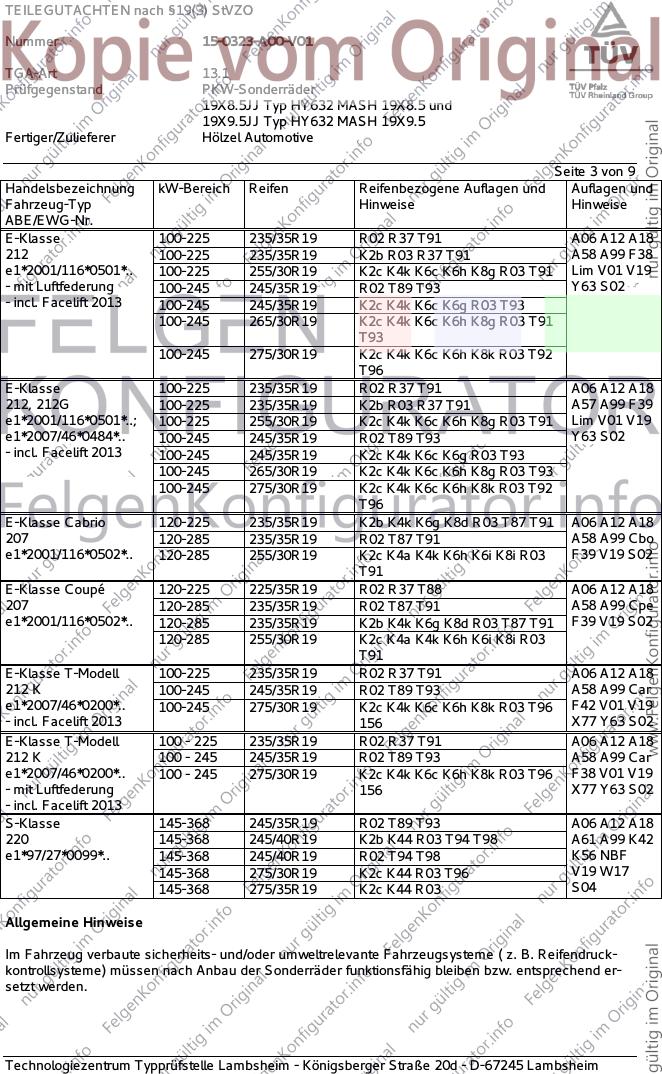

Seite 3 von 9
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
E-Klasse 100-225 235/35R19 R02 R37 T91 A06 A12 A18
212 100-225 235/35R19 K2b R03 R37 T91 A58 A99 F38
e1*2001/116*0501*.. 100-225 255/30R19 K2c K4k K6c K6h K8g R03 T91 Lim V01 V19
- mit Luftfederung 100-245 245/35R19 R02 T89 T93 Y63 S02
- incl. Facelift 2013 100-245 245/35R19 K2c K4k K6c K6g R03 T93
100-245 265/30R19 K2c K4k K6c K6h K8g R03 T91
T93
100-245 275/30R19 K2c K4k K6c K6h K8k R03 T92
T96
E-Klasse 100-225 235/35R19 R02 R37 T91 A06 A12 A18
212, 212G 100-225 235/35R19 K2b R03 R37 T91 A57 A99 F39
e1*2001/116*0501*..; 100-225 255/30R19 K2c K4k K6c K6h K8g R03 T91 Lim V01 V19
e1*2007/46*0484*.. 100-245 245/35R19 R02 T89 T93 Y63 S02
- incl. Facelift 2013 100-245 245/35R19 K2c K4k K6c K6g R03 T93
100-245 265/30R19 K2c K4k K6c K6h K8g R03 T93
100-245 275/30R19 K2c K4k K6c K6h K8k R03 T92
T96
E-Klasse Cabrio 120-225 235/35R19 K2b K4k K6g K8d R03 T87 T91 A06 A12 A18
207 120-285 235/35R19 R02 T87 T91 A58 A99 Cbo
e1*2001/116*0502*.. 120-285 255/30R19 K2c K4a K4k K6h K6i K8i R03 F39 V19 S02
T91
E-Klasse Coupé 120-225 225/35R19 R02 R37 T88 A06 A12 A18
207 120-285 235/35R19 R02 T87 T91 A58 A99 Cpe
e1*2001/116*0502*.. 120-285 235/35R19 K2b K4k K6g K8d R03 T87 T91 F39 V19 S02
120-285 255/30R19 K2c K4a K4k K6h K6i K8i R03
T91
E-Klasse T-Modell 100-225 235/35R19 R02 R37 T91 A06 A12 A18
212 K 100-245 245/35R19 R02 T89 T93 A58 A99 Car
e1*2007/46*0200*.. 100-245 275/30R19 K2c K4k K6c K6h K8k R03 T96 F42 V01 V19
- incl. Facelift 2013 156 X77 Y63 S02
E-Klasse T-Modell 100 - 225 235/35R19 R02 R37 T91 A06 A12 A18
212 K 100 - 245 245/35R19 R02 T89 T93 A58 A99 Car
e1*2007/46*0200*.. 100 - 245 275/30R19 K2c K4k K6c K6h K8k R03 T96 F38 V01 V19
- mit Luftfederung 156 X77 Y63 S02
- incl. Facelift 2013
S-Klasse 145-368 245/35R19 R02 T89 T93 A06 A12 A18
220 145-368 245/40R19 K2b K44 R03 T94 T98 A61 A99 K42
e1*97/27*0099*.. 145-368 245/40R19 R02 T94 T98 K56 NBF
145-368 275/30R19 K2c K44 R03 T96 V19 W17
145-368 275/35R19 K2c K44 R03 S04
Allgemeine Hinweise
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme ( z. B. Reifendruck-
kontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw. entsprechend er-
setzt werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 15-0323-A00-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
19X8.5JJ Typ HY632 MASH 19X8.5 und
19X9.5JJ Typ HY632 MASH 19X9.5
Fertiger/Zulieferer Hölzel Automotive

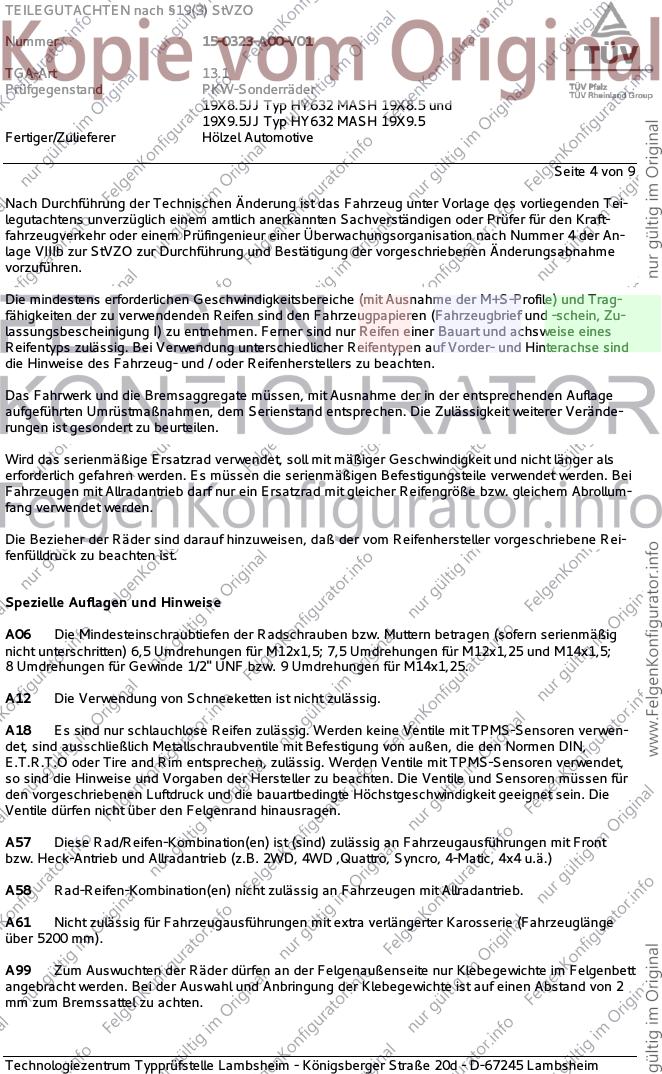

Seite 4 von 9
Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage des vorliegenden Tei-
legutachtens unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den Kraft-
fahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der An-
lage VIIIb zur StVZO zur Durchführung und Bestätigung der vorgeschriebenen Änderungsabnahme
vorzuführen.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und Trag-
fähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein, Zu-
lassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer Verände-
rungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem Abrollum-
fang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, daß der vom Reifenhersteller vorgeschriebene Rei-
fenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A06 Die Mindesteinschraubtiefen der Radschrauben bzw. Muttern betragen (sofern serienmäßig
nicht unterschritten) 6,5 Umdrehungen für M12x1,5; 7,5 Umdrehungen für M12x1,25 und M14x1,5;
8 Umdrehungen für Gewinde 1/2" UNF bzw. 9 Umdrehungen für M14x1,25.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A18 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwen-
det, sind ausschließlich Metallschraubventile mit Befestigung von außen, die den Normen DIN,
E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensoren verwendet,
so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für
den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die
Ventile dürfen nicht über den Felgenrand hinausragen.
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD ,Quattro, Syncro, 4-Matic, 4x4 u.ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A61 Nicht zulässig für Fahrzeugausführungen mit extra verlängerter Karosserie (Fahrzeuglänge
über 5200 mm).
A99 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte im Felgenbett
angebracht werden. Bei der Auswahl und Anbringung der Klebegewichte ist auf einen Abstand von 2
mm zum Bremssattel zu achten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 15-0323-A00-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
19X8.5JJ Typ HY632 MASH 19X8.5 und
19X9.5JJ Typ HY632 MASH 19X9.5
Fertiger/Zulieferer Hölzel Automotive

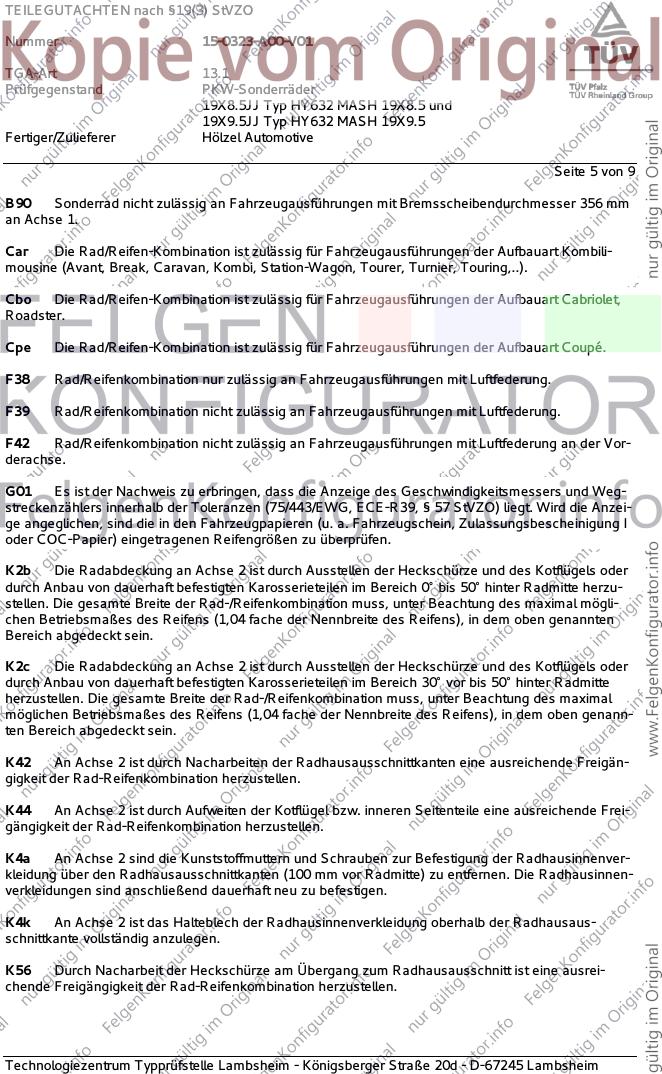

Seite 5 von 9
B90 Sonderrad nicht zulässig an Fahrzeugausführungen mit Bremsscheibendurchmesser 356 mm
an Achse 1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Kombili-
mousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
F38 Rad/Reifenkombination nur zulässig an Fahrzeugausführungen mit Luftfederung.
F39 Rad/Reifenkombination nicht zulässig an Fahrzeugausführungen mit Luftfederung.
F42 Rad/Reifenkombination nicht zulässig an Fahrzeugausführungen mit Luftfederung an der Vor-
derachse.
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Weg-
streckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzei-
ge angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I
oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzu-
stellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal mögli-
chen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende Frei-
gängigkeit der Rad-Reifenkombination herzustellen.
K4a An Achse 2 sind die Kunststoffmuttern und Schrauben zur Befestigung der Radhausinnenver-
kleidung über den Radhausausschnittkanten (100 mm vor Radmitte) zu entfernen. Die Radhausinnen-
verkleidungen sind anschließend dauerhaft neu zu befestigen.
K4k An Achse 2 ist das Halteblech der Radhausinnenverkleidung oberhalb der Radhausaus-
schnittkante vollständig anzulegen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine ausrei-
chende Freigängigkeit der Rad-Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 15-0323-A00-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
19X8.5JJ Typ HY632 MASH 19X8.5 und
19X9.5JJ Typ HY632 MASH 19X9.5
Fertiger/Zulieferer Hölzel Automotive

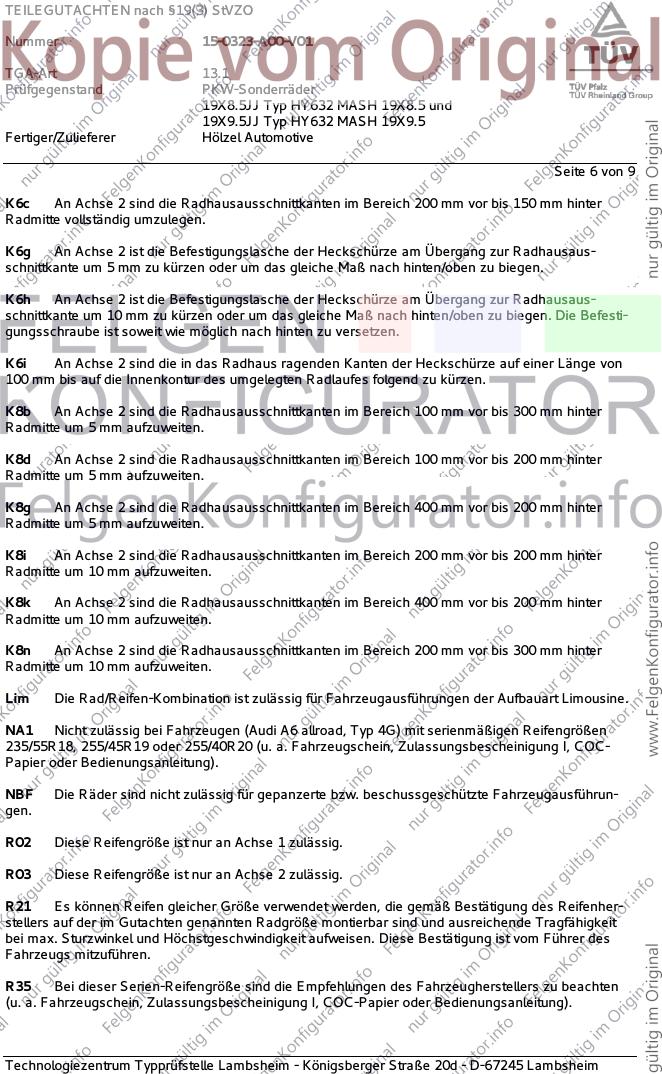

Seite 6 von 9
K6c An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausaus-
schnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausaus-
schnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen. Die Befesti-
gungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K8b An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 300 mm hinter
Radmitte um 5 mm aufzuweiten.
K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8g An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8i An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8k An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8n An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 300 mm hinter
Radmitte um 10 mm aufzuweiten.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
NA1 Nicht zulässig bei Fahrzeugen (Audi A6 allroad, Typ 4G) mit serienmäßigen Reifengrößen
235/55R18, 255/45R19 oder 255/40R20 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung).
NBF Die Räder sind nicht zulässig für gepanzerte bzw. beschussgeschützte Fahrzeugausführun-
gen.
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R21 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des Reifenher-
stellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende Tragfähigkeit
bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen. Diese Bestätigung ist vom Führer des
Fahrzeugs mitzuführen.
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 15-0323-A00-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
19X8.5JJ Typ HY632 MASH 19X8.5 und
19X9.5JJ Typ HY632 MASH 19X9.5
Fertiger/Zulieferer Hölzel Automotive

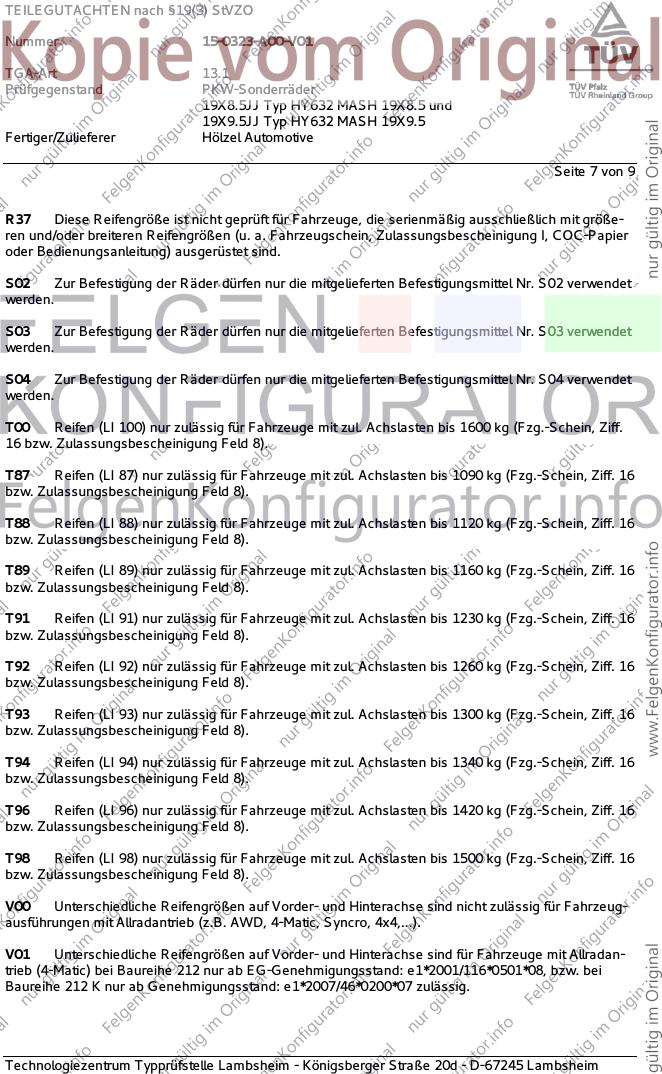

Seite 7 von 9
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit größe-
ren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier
oder Bedienungsanleitung) ausgerüstet sind.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 verwendet
werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 verwendet
werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 verwendet
werden.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für Fahrzeug-
ausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V01 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind für Fahrzeuge mit Allradan-
trieb (4-Matic) bei Baureihe 212 nur ab EG-Genehmigungsstand: e1*2001/116*0501*08, bzw. bei
Baureihe 212 K nur ab Genehmigungsstand: e1*2007/46*0200*07 zulässig.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 15-0323-A00-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
19X8.5JJ Typ HY632 MASH 19X8.5 und
19X9.5JJ Typ HY632 MASH 19X9.5
Fertiger/Zulieferer Hölzel Automotive

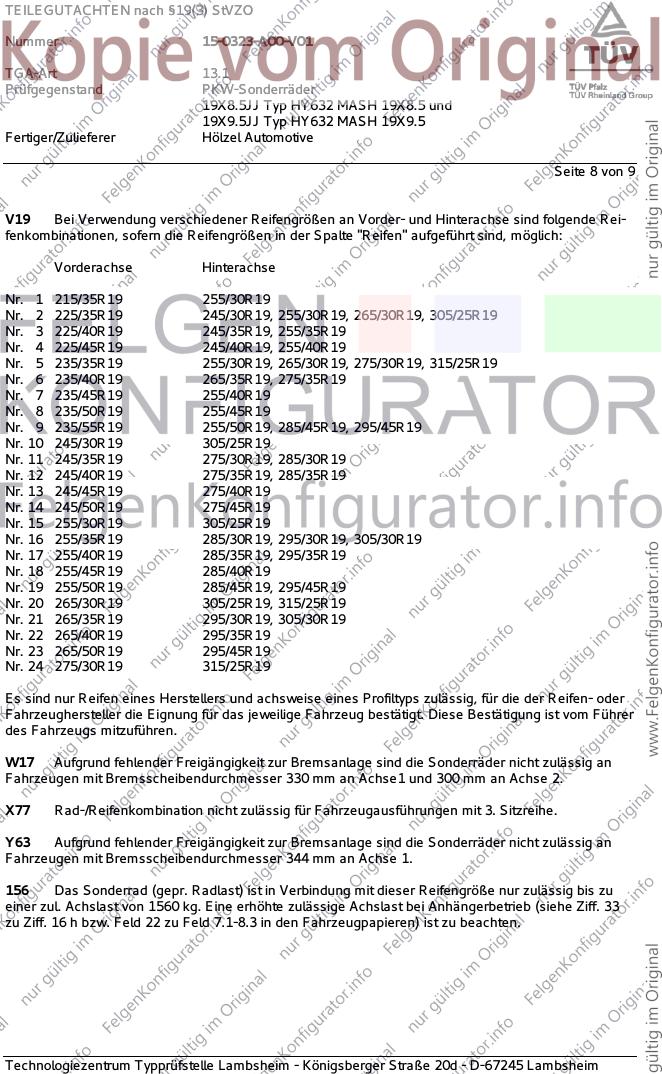

Seite 8 von 9
V19 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende Rei-
fenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 215/35R19 255/30R19
Nr. 2 225/35R19 245/30R19, 255/30R19, 265/30R19, 305/25R19
Nr. 3 225/40R19 245/35R19, 255/35R19
Nr. 4 225/45R19 245/40R19, 255/40R19
Nr. 5 235/35R19 255/30R19, 265/30R19, 275/30R19, 315/25R19
Nr. 6 235/40R19 265/35R19, 275/35R19
Nr. 7 235/45R19 255/40R19
Nr. 8 235/50R19 255/45R19
Nr. 9 235/55R19 255/50R19, 285/45R19, 295/45R19
Nr. 10 245/30R19 305/25R19
Nr. 11 245/35R19 275/30R19, 285/30R19
Nr. 12 245/40R19 275/35R19, 285/35R19
Nr. 13 245/45R19 275/40R19
Nr. 14 245/50R19 275/45R19
Nr. 15 255/30R19 305/25R19
Nr. 16 255/35R19 285/30R19, 295/30R19, 305/30R19
Nr. 17 255/40R19 285/35R19, 295/35R19
Nr. 18 255/45R19 285/40R19
Nr. 19 255/50R19 285/45R19, 295/45R19
Nr. 20 265/30R19 305/25R19, 315/25R19
Nr. 21 265/35R19 295/30R19, 305/30R19
Nr. 22 265/40R19 295/35R19
Nr. 23 265/50R19 295/45R19
Nr. 24 275/30R19 315/25R19
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
W17 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 330 mm an Achse1 und 300 mm an Achse 2.
X77 Rad-/Reifenkombination nicht zulässig für Fahrzeugausführungen mit 3. Sitzreihe.
Y63 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 344 mm an Achse 1.
156 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1560 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 15-0323-A00-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
19X8.5JJ Typ HY632 MASH 19X8.5 und
19X9.5JJ Typ HY632 MASH 19X9.5
Fertiger/Zulieferer Hölzel Automotive

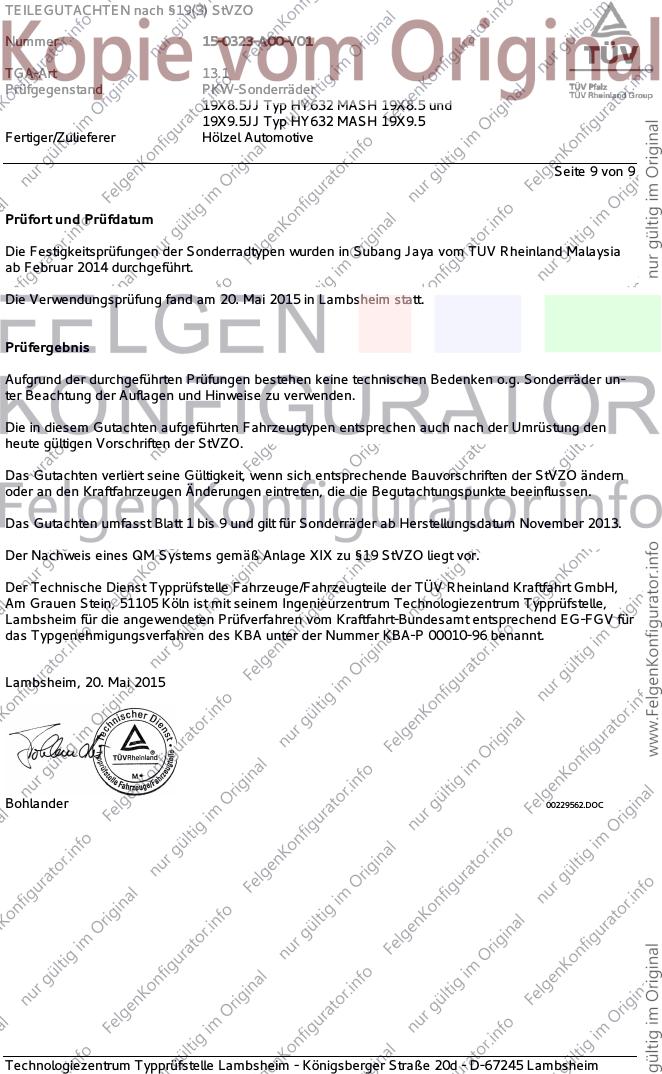

Seite 9 von 9
Prüfort und Prüfdatum
Die Festigkeitsprüfungen der Sonderradtypen wurden in Subang Jaya vom TUV Rheinland Malaysia
ab Februar 2014 durchgeführt.
Die Verwendungsprüfung fand am 20. Mai 2015 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder un-
ter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO.
Das Gutachten verliert seine Gültigkeit, wenn sich entsprechende Bauvorschriften der StVZO ändern
oder an den Kraftfahrzeugen Änderungen eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 9 und gilt für Sonderräder ab Herstellungsdatum November 2013.
Der Nachweis eines QM Systems gemäß Anlage XIX zu §19 StVZO liegt vor.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 20. Mai 2015
Bohlander 00229562.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
