TEILEGUTACHTEN nach §19(3) StVZO
Nummer 07-0005-A13-V05
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5 J x 18 H2 Typ TN4-8518
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH
Seite 1 von 16
Hersteller Kautschuk-Verwertungs GmbH
An der Walkmühle 2
46356 Essen
QM-Nr. 49 02 0280806
Prüfgegenstand PKW-Sonderrad
Modell TN4
Typ TN4-8518
Radgröße 8,5 J x 18 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
5E TN4-8518 /5E / Ø72,6-Ø66,6 5/112/66,6 40 750 2100
Kennzeichnungen
Herstellerzeichen TOMASON
Radtyp und Ausführung TN4-8518 (s.o.)
Radgröße 8,5 J x 18 H2
Einpresstiefe ET...(s.o.)
Giessereikennzeichen TAM
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M14x1,5 Kegel 60° 130 30
S02 Schraube M14x1,5 Kegel 60° 140 33
S03 Schraube M14x1,5 Kegel 60° 120 30
S04 Schraube M14x1,5 Kegel 60° 160 33
S05 Schraube M14x1,5 Kegel 60° 150 33
S06 Schraube M14x1,5 Kegel 60° 150 30
S07 Schraube M14x1,5 Kegel 60° 180 33
Prüfungen
Das Gutachten über die Sonderradprüfungen wurde von der TÜV Pfalz Verkehrswesen GmbH unter
der Gutachten Nr. 070005-A00-V01 ausgestellt.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Mercedes-Benz
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 07-0005-A13-V05
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5 J x 18 H2 Typ TN4-8518
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH
Seite 2 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A4 88-195 225/45R18 R37 T91 T95 A06 A12 A14
B8, B81 88-195 235/40R18 R37 A19 Car Lim
e1*2001/116*0430*..; 88-200 225/45R18 M+S T91 T95 V18 S03
e13*2007/46*1084*.. 88-200 235/40R18 M+S
(FIN: WAUZZZ8K...) 88-200 245/40R18
88-200 255/40R18 K1a K1b K2b K56
Audi A4 90-200 225/45R18 A31 A06 A14 A19
B8, B81 90-200 235/40R18 A90 A57 Car Lim
e1*2001/116* 90-200 245/40R18 A12 V00 V18 S03
0430*35-... 90-200 255/40R18 A12 K2h K4i K9v
e13*2007/46* 90-200 255/40R18 A12 K2b K4i
1084*19-..
(FIN: WAUZZZF4...)
Audi A6 / A6 Avant 100-200 235/50R18 A06 A12 A14
4G, 4G1 100-200 245/45R18 T00 T01 T96 A19 A57 B90
e1*2007/46*0436*..; 100-200 255/45R18 Car Lim NA1
e13*2007/46*1147*.. S03
- incl. Facelift 2014
Audi A6 allroad 140-245 235/50R18 T01 T97 149 A06 A12 A14
4G, 4G1 140-245 235/55R18 145 A19 A56 B92
e1*2007/46*0436*..; 140-245 245/50R18 K6w 147 Car KMV S03
e13*2007/46*1147*.. 140-245 265/45R18 K6w 149
- incl. Facelift 2014
Audi Q5 100-200 235/60R18 141 A06 A12 A14
8R, 8R1, 8R2 A19 S02
e1*2001/116*0473*..;
e1*2001/116*0497*..,
e13*2007/46*1083*..;
e13*2007/46*1179*..
- incl. Facelift 2012
Audi Q5 100-200 235/60R18 141 A06 A12 A14
8R, 8R1, 8R2 A19 KMV S02
e1*2001/116*0473*..;
e1*2001/116*0497*..;
e13*2007/46*1083*..;
e13*2007/46*1179*..
- incl. Facelift 2012
- mit Radhaus-
Verbreiterungen
Audi Q5 110-185 235/60R18 141 A06 A12 A14
FY A19 A56 S02
e1*2007/46*1550*..
Audi S4 245 225/45R18 M+S T91 T95 A06 A12 A14
B8, B81 245 235/40R18 M+S T91 T93 A19 Car Lim
e1*2001/116*0430*..; 245 245/40R18 S03
e13*2007/46*1084*.. 245 255/40R18 K1a K1b K2b K56
(FIN: WAUZZZ8K...)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 07-0005-A13-V05
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5 J x 18 H2 Typ TN4-8518
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH
Seite 3 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi S4 260 225/45R18 A31 M+S A06 A14 A19
B8, B81 260 235/40R18 A90 M+S A56 Car Lim
e1*2001/116* 260 245/40R18 A12 V00 V18 S03
0430*43-.. 260 255/40R18 A12 K2h K4i K9v
e13*2007/46*1084*25- 260 255/40R18 A12 K2b K4i
(FIN:WAUZZZF4...)
A-Klasse 66-135 215/40R18 K1c K2b K5d T85 T89 A06 A12 A14
176, 245G 66-155 255/35R18 K2c K4i K6h K8m R03 A19 A57 Flh
e1*2007/46*0928*..; 66-160 225/40R18 K1c K2b K5d V00 V18 S01
e1*2001/116* 66-160 235/35R18 K1c K2c K4i K5d K6g K8h T86 T90
0470*04-.. 66-160 235/40R18 K1c K2c K4i K5d K5k K6g K7d K8h
66-160 245/35R18 K1c K2c K4i K5d K5k K6h K7d K8m
A45 AMG 4matic 265, 280 225/40R18 K1a K1b M+S T92 A06 A12 A14
176, 245G, -/AMG 265, 280 235/40R18 K1c K2c K4i K5d K6g K8h A19 A56 Flh
e1*2007/46*0928*..; 265, 280 245/35R18 K1c K2c K4i K5d K6h K8m T92 S01
e1*2007/46*1163*..
e1*2007/46*1207*..
e1*2001/116*
0470*04-..
B-Klasse 70-142 215/40R18 K1a K1b K2b K41 K42 A06 A12 A14
245 70-142 225/40R18 K1c K2b K41 K42 K44 K56 A19 S01
e1*2001/116*0314*..
B-Klasse 66-135 215/40R18 K1c K2c K4i K5c K8h T85 T89 A06 A12 A14
246, 245G 66-155 225/40R18 K1c K2c K4i K5c K8h A19 A57 NoE
e1*2007/46*0751*..; 66-155 235/35R18 K1c K2c K4i K5c K8h T86 T90 V00 V18 S01
e1*2001/116* 66-155 245/35R18 K1c K2c K4i K5c K6k K7d K8m
0470*04-..
- incl. Facelift 2014
B-Klasse electric drive 65 (132) 225/40R18 K5w K6w T92 A06 A12 A14
245G 65 (132) 225/45R18 K5w K6w A19 A58 Flh
e1*2001/116*0470*.. 65 (132) 235/40R18 K2b K3i K5w K6g K6x KMV S01
(28kWh-Batterie)
C 63 AMG 336-373 225/40R18 M+S T88 T92 A06 A12 A14
204, 204K, -/AMG 336-373 235/40R18 K42 K56 M+S A19 Car Cpe
e1*2001/116* Lim S01
0431*00-32,
0457*00-25,
0463*00-12,
0464*00-13,
- Limousine/Coupe
- T-Modell
- incl. Facelift 2011
(FIN: WDD204...)
C-Klasse 88-225 225/40R18 K1a K1b K2b K41 K42 K56 T88 T89 A06 A12 A14
204 T91 A19 Cpe Lim
e1*2001/116*0431*.. 88-225 235/35R18 K1c K2b K41 K42 K56 T86 T90 V18 S01
- Limousine/Coupe 88-225 235/40R18 K1c K41 R02
- incl. Facelift 2011 88-225 235/40R18 G01 K2b K42 K56 R03
(FIN: WDD204...) 88-225 245/35R18 K1c K2a K2b K41 K42 K56 T88 T89
T92
88-225 255/35R18 K2c K42 K44 K56 R03
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 07-0005-A13-V05
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5 J x 18 H2 Typ TN4-8518
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH

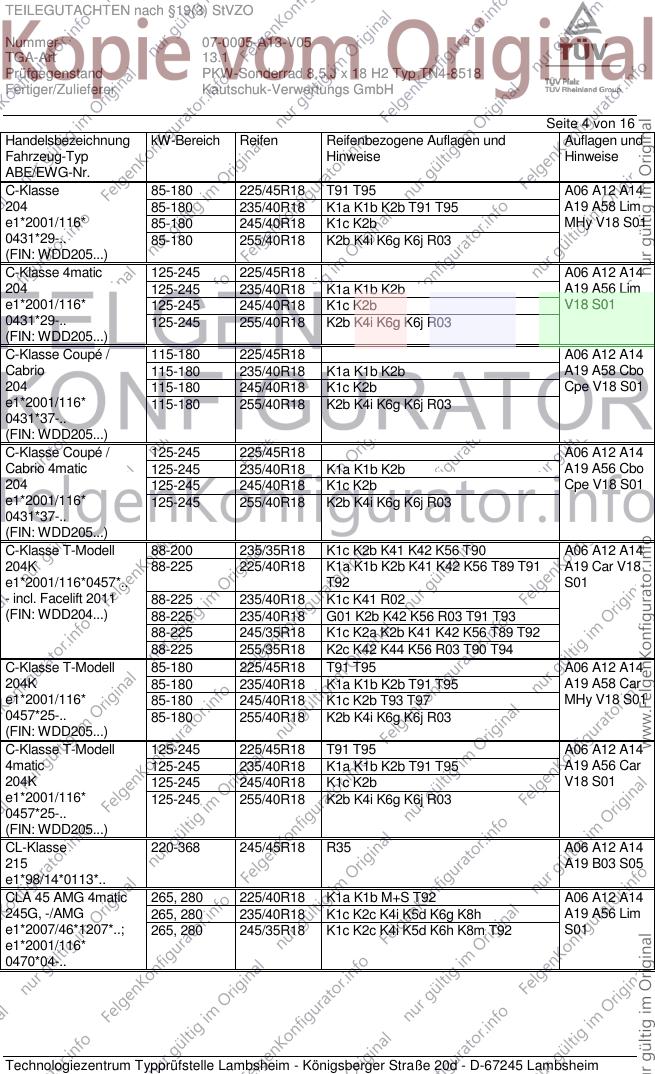

Seite 4 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
C-Klasse 85-180 225/45R18 T91 T95 A06 A12 A14
204 85-180 235/40R18 K1a K1b K2b T91 T95 A19 A58 Lim
e1*2001/116* 85-180 245/40R18 K1c K2b MHy V18 S01
0431*29-.. 85-180 255/40R18 K2b K4i K6g K6j R03
(FIN: WDD205...)
C-Klasse 4matic 125-245 225/45R18 A06 A12 A14
204 125-245 235/40R18 K1a K1b K2b A19 A56 Lim
e1*2001/116* 125-245 245/40R18 K1c K2b V18 S01
0431*29-.. 125-245 255/40R18 K2b K4i K6g K6j R03
(FIN: WDD205...)
C-Klasse Coupé / 115-180 225/45R18 A06 A12 A14
Cabrio 115-180 235/40R18 K1a K1b K2b A19 A58 Cbo
204 115-180 245/40R18 K1c K2b Cpe V18 S01
e1*2001/116* 115-180 255/40R18 K2b K4i K6g K6j R03
0431*37-..
(FIN: WDD205...)
C-Klasse Coupé / 125-245 225/45R18 A06 A12 A14
Cabrio 4matic 125-245 235/40R18 K1a K1b K2b A19 A56 Cbo
204 125-245 245/40R18 K1c K2b Cpe V18 S01
e1*2001/116* 125-245 255/40R18 K2b K4i K6g K6j R03
0431*37-..
(FIN: WDD205...)
C-Klasse T-Modell 88-200 235/35R18 K1c K2b K41 K42 K56 T90 A06 A12 A14
204K 88-225 225/40R18 K1a K1b K2b K41 K42 K56 T89 T91 A19 Car V18
e1*2001/116*0457*.. T92 S01
- incl. Facelift 2011 88-225 235/40R18 K1c K41 R02
(FIN: WDD204...) 88-225 235/40R18 G01 K2b K42 K56 R03 T91 T93
88-225 245/35R18 K1c K2a K2b K41 K42 K56 T89 T92
88-225 255/35R18 K2c K42 K44 K56 R03 T90 T94
C-Klasse T-Modell 85-180 225/45R18 T91 T95 A06 A12 A14
204K 85-180 235/40R18 K1a K1b K2b T91 T95 A19 A58 Car
e1*2001/116* 85-180 245/40R18 K1c K2b T93 T97 MHy V18 S01
0457*25-.. 85-180 255/40R18 K2b K4i K6g K6j R03
(FIN: WDD205...)
C-Klasse T-Modell 125-245 225/45R18 T91 T95 A06 A12 A14
4matic 125-245 235/40R18 K1a K1b K2b T91 T95 A19 A56 Car
204K 125-245 245/40R18 K1c K2b V18 S01
e1*2001/116* 125-245 255/40R18 K2b K4i K6g K6j R03
0457*25-..
(FIN: WDD205...)
CL-Klasse 220-368 245/45R18 R35 A06 A12 A14
215 A19 B03 S05
e1*98/14*0113*..
CLA 45 AMG 4matic 265, 280 225/40R18 K1a K1b M+S T92 A06 A12 A14
245G, -/AMG 265, 280 235/40R18 K1c K2c K4i K5d K6g K8h A19 A56 Lim
e1*2007/46*1207*..; 265, 280 245/35R18 K1c K2c K4i K5d K6h K8m T92 S01
e1*2001/116*
0470*04-..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 07-0005-A13-V05
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5 J x 18 H2 Typ TN4-8518
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH
Seite 5 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
CLA 45 AMG 4matic 265, 280 225/40R18 K1a K1b M+S T92 A06 A12 A14
245G, -/AMG 265, 280 235/40R18 K1c K2c K4i K5d K6g K8h A19 A56 Car
e1*2007/46*1207*..; 265, 280 245/35R18 K1c K2c K4i K5d K6h K8m T92 S01
e1*2001/116*
0470*12-..
- Shooting Brake
CLA-Klasse 80-130 215/40R18 K1c K2b K5d T85 T89 A06 A12 A14
117, 245G 80-160 225/40R18 K1c K2b K5d A19 A57 Lim
e1*2007/46*1007*..; 80-160 235/35R18 K1c K2c K4i K5d K6g K8h T86 T90 S01
e1*2001/116* 80-160 235/40R18 K1c K2c K4i K5d K5k K6g K7d K8h
0470*04-..
CLA-Klasse Shooting 80-130 215/40R18 K1c K2b K5d T85 T89 A06 A12 A14
Brake 80-160 225/40R18 K1c K2b K5d A19 A57 Car
245G 80-160 235/35R18 K1c K2c K4i K5d K6g K8h T86 T90 S01
e1*2001/116* 80-160 235/40R18 K1c K2c K4i K5d K5k K6g K7d K8h
0470*12-..
E 500 300 245/40R18 K1a K1b T93 T97 A06 A12 A14
212 300 255/35R18 K1c K2b K5d T94 A19 A57 F38
e1*2001/116* Lim S01
0501*09-..
ab Facelift 2011
- incl. Facelift 2013
- mit Luftfederung
(FIN: WDD212...)
E 500 T-Modell 300 245/40R18 K1a K1b T97 150 A06 A12 A14
212K A19 A57 Car
e1*2007/46*0200*08-.. F38 S01
ab Facelift 2011
- incl. Facelift 2013
- mit Luftfederung
(FIN: WDD212...)
E-Klasse 100-225 225/40R18 R37 T91 T92 A06 A12 A14
212 100-225 235/40R18 R37 T91 T93 A19 A57 F38
e1*2001/116*0501*.. 100-285 245/40R18 K1a K1b T93 T97 Lim NoH V01
- mit Luftfederung 100-285 255/35R18 K1c K2b K5d T90 T94 V18 S01
- incl. Facelift 2013
(FIN: WDD212...)
E-Klasse 110-190 225/45R18 A10 R37 T91 T95 A06 A14 A19
212 110-190 235/45R18 A10 R37 T94 T98 A58 Lim V18
e1*2001/116* 110-190 245/40R18 A91 T93 T97 S06
0501*25-.. 110-190 245/45R18 A91
(FIN: WDD213...) 110-190 255/40R18 A12
110-190 255/45R18 A12
E-Klasse 100-225 225/40R18 R37 T91 T92 A06 A12 A14
212, 212G 100-225 235/40R18 R37 T91 T93 A19 A57 F39
e1*2001/116*0501*..; 100-245 245/40R18 K1a K1b Lim NoH V01
e1*2007/46*0484*.. 100-245 255/35R18 K1c K2b K5d T90 T94 V18 S01
- incl. Facelift 2013
(FIN: WDD212...)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 07-0005-A13-V05
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5 J x 18 H2 Typ TN4-8518
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH
Seite 6 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
E-Klasse 4matic 135 225/45R18 A10 R37 T95 A06 A14 A19

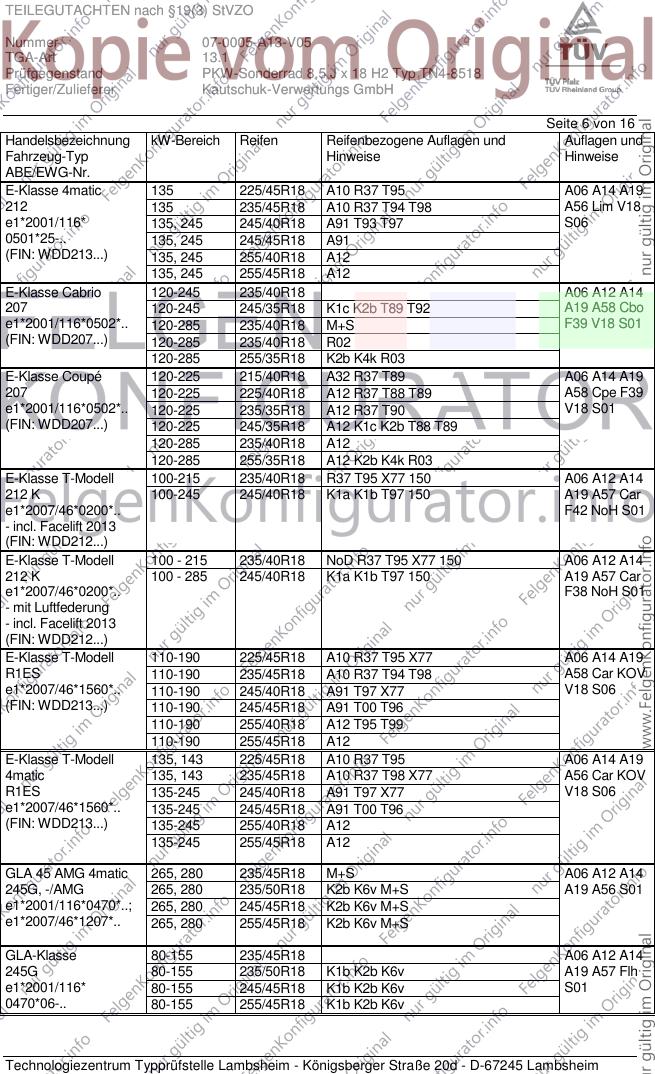

212 135 235/45R18 A10 R37 T94 T98 A56 Lim V18
e1*2001/116* 135, 245 245/40R18 A91 T93 T97 S06
0501*25-.. 135, 245 245/45R18 A91
(FIN: WDD213...) 135, 245 255/40R18 A12
135, 245 255/45R18 A12
E-Klasse Cabrio 120-245 235/40R18 A06 A12 A14
207 120-245 245/35R18 K1c K2b T89 T92 A19 A58 Cbo
e1*2001/116*0502*.. 120-285 235/40R18 M+S F39 V18 S01
(FIN: WDD207...) 120-285 235/40R18 R02
120-285 255/35R18 K2b K4k R03
E-Klasse Coupé 120-225 215/40R18 A32 R37 T89 A06 A14 A19
207 120-225 225/40R18 A12 R37 T88 T89 A58 Cpe F39
e1*2001/116*0502*.. 120-225 235/35R18 A12 R37 T90 V18 S01
(FIN: WDD207...) 120-225 245/35R18 A12 K1c K2b T88 T89
120-285 235/40R18 A12
120-285 255/35R18 A12 K2b K4k R03
E-Klasse T-Modell 100-215 235/40R18 R37 T95 X77 150 A06 A12 A14
212 K 100-245 245/40R18 K1a K1b T97 150 A19 A57 Car
e1*2007/46*0200*.. F42 NoH S01
- incl. Facelift 2013
(FIN: WDD212...)
E-Klasse T-Modell 100 - 215 235/40R18 NoD R37 T95 X77 150 A06 A12 A14
212 K 100 - 285 245/40R18 K1a K1b T97 150 A19 A57 Car
e1*2007/46*0200*.. F38 NoH S01
- mit Luftfederung
- incl. Facelift 2013
(FIN: WDD212...)
E-Klasse T-Modell 110-190 225/45R18 A10 R37 T95 X77 A06 A14 A19
R1ES 110-190 235/45R18 A10 R37 T94 T98 A58 Car KOV
e1*2007/46*1560*.. 110-190 245/40R18 A91 T97 X77 V18 S06
(FIN: WDD213...) 110-190 245/45R18 A91 T00 T96
110-190 255/40R18 A12 T95 T99
110-190 255/45R18 A12
E-Klasse T-Modell 135, 143 225/45R18 A10 R37 T95 A06 A14 A19
4matic 135, 143 235/45R18 A10 R37 T98 X77 A56 Car KOV
R1ES 135-245 245/40R18 A91 T97 X77 V18 S06
e1*2007/46*1560*.. 135-245 245/45R18 A91 T00 T96
(FIN: WDD213...) 135-245 255/40R18 A12
135-245 255/45R18 A12
GLA 45 AMG 4matic 265, 280 235/45R18 M+S A06 A12 A14
245G, -/AMG 265, 280 235/50R18 K2b K6v M+S A19 A56 S01
e1*2001/116*0470*..; 265, 280 245/45R18 K2b K6v M+S
e1*2007/46*1207*.. 265, 280 255/45R18 K2b K6v M+S
GLA-Klasse 80-155 235/45R18 A06 A12 A14
245G 80-155 235/50R18 K1b K2b K6v A19 A57 Flh
e1*2001/116* 80-155 245/45R18 K1b K2b K6v S01
0470*06-.. 80-155 255/45R18 K1b K2b K6v
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 07-0005-A13-V05
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5 J x 18 H2 Typ TN4-8518
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH

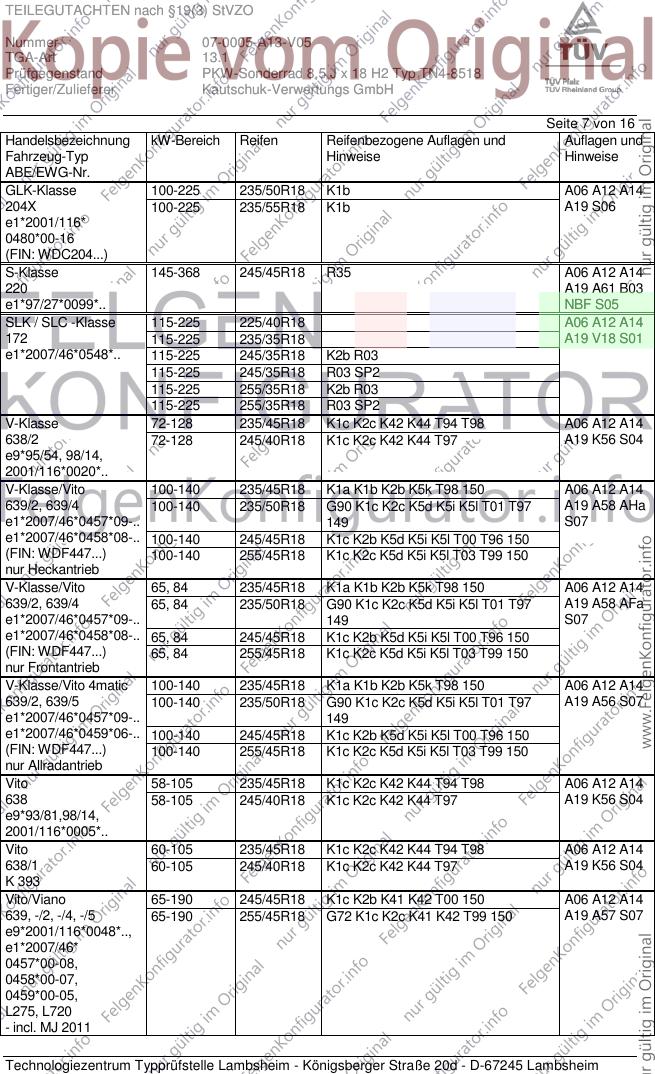

Seite 7 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
GLK-Klasse 100-225 235/50R18 K1b A06 A12 A14
204X 100-225 235/55R18 K1b A19 S06
e1*2001/116*
0480*00-16
(FIN: WDC204...)
S-Klasse 145-368 245/45R18 R35 A06 A12 A14
220 A19 A61 B03
e1*97/27*0099*.. NBF S05
SLK / SLC -Klasse 115-225 225/40R18 A06 A12 A14
172 115-225 235/35R18 A19 V18 S01
e1*2007/46*0548*.. 115-225 245/35R18 K2b R03
115-225 245/35R18 R03 SP2
115-225 255/35R18 K2b R03
115-225 255/35R18 R03 SP2
V-Klasse 72-128 235/45R18 K1c K2c K42 K44 T94 T98 A06 A12 A14
638/2 72-128 245/40R18 K1c K2c K42 K44 T97 A19 K56 S04
e9*95/54, 98/14,
2001/116*0020*..
V-Klasse/Vito 100-140 235/45R18 K1a K1b K2b K5k T98 150 A06 A12 A14
639/2, 639/4 100-140 235/50R18 G90 K1c K2c K5d K5i K5l T01 T97 A19 A58 AHa
e1*2007/46*0457*09-.. 149 S07
e1*2007/46*0458*08-.. 100-140 245/45R18 K1c K2b K5d K5i K5l T00 T96 150
(FIN: WDF447...) 100-140 255/45R18 K1c K2c K5d K5i K5l T03 T99 150
nur Heckantrieb
V-Klasse/Vito 65, 84 235/45R18 K1a K1b K2b K5k T98 150 A06 A12 A14
639/2, 639/4 65, 84 235/50R18 G90 K1c K2c K5d K5i K5l T01 T97 A19 A58 AFa
e1*2007/46*0457*09-.. 149 S07
e1*2007/46*0458*08-.. 65, 84 245/45R18 K1c K2b K5d K5i K5l T00 T96 150
(FIN: WDF447...) 65, 84 255/45R18 K1c K2c K5d K5i K5l T03 T99 150
nur Frontantrieb
V-Klasse/Vito 4matic 100-140 235/45R18 K1a K1b K2b K5k T98 150 A06 A12 A14
639/2, 639/5 100-140 235/50R18 G90 K1c K2c K5d K5i K5l T01 T97 A19 A56 S07
e1*2007/46*0457*09-.. 149
e1*2007/46*0459*06-.. 100-140 245/45R18 K1c K2b K5d K5i K5l T00 T96 150
(FIN: WDF447...) 100-140 255/45R18 K1c K2c K5d K5i K5l T03 T99 150
nur Allradantrieb
Vito 58-105 235/45R18 K1c K2c K42 K44 T94 T98 A06 A12 A14
638 58-105 245/40R18 K1c K2c K42 K44 T97 A19 K56 S04
e9*93/81,98/14,
2001/116*0005*..
Vito 60-105 235/45R18 K1c K2c K42 K44 T94 T98 A06 A12 A14
638/1 60-105 245/40R18 K1c K2c K42 K44 T97 A19 K56 S04
K 393
Vito/Viano 65-190 245/45R18 K1c K2b K41 K42 T00 150 A06 A12 A14
639, -/2, -/4, -/5 65-190 255/45R18 G72 K1c K2c K41 K42 T99 150 A19 A57 S07
e9*2001/116*0048*..,
e1*2007/46*
0457*00-08,
0458*00-07,
0459*00-05,
L275, L720
- incl. MJ 2011
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 07-0005-A13-V05
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5 J x 18 H2 Typ TN4-8518
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH
Seite 8 von 16
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage des vorliegenden
Teilegutachtens unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der vorgeschriebenen Änderungsabnahme
vorzuführen.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, daß der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
141 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1410 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
145 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1450 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
147 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1470 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
149 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1490 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
150 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1500 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A06 Die Mindesteinschraubtiefen der Radschrauben bzw. Muttern betragen (sofern serienmäßig
nicht unterschritten) 6,5 Umdrehungen für M12x1,5; 7,5 Umdrehungen für M12x1,25 und M14x1,5; 8
Umdrehungen für Gewinde 1/2" UNF bzw. 9 Umdrehungen für M14x1,25.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 07-0005-A13-V05
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5 J x 18 H2 Typ TN4-8518
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH

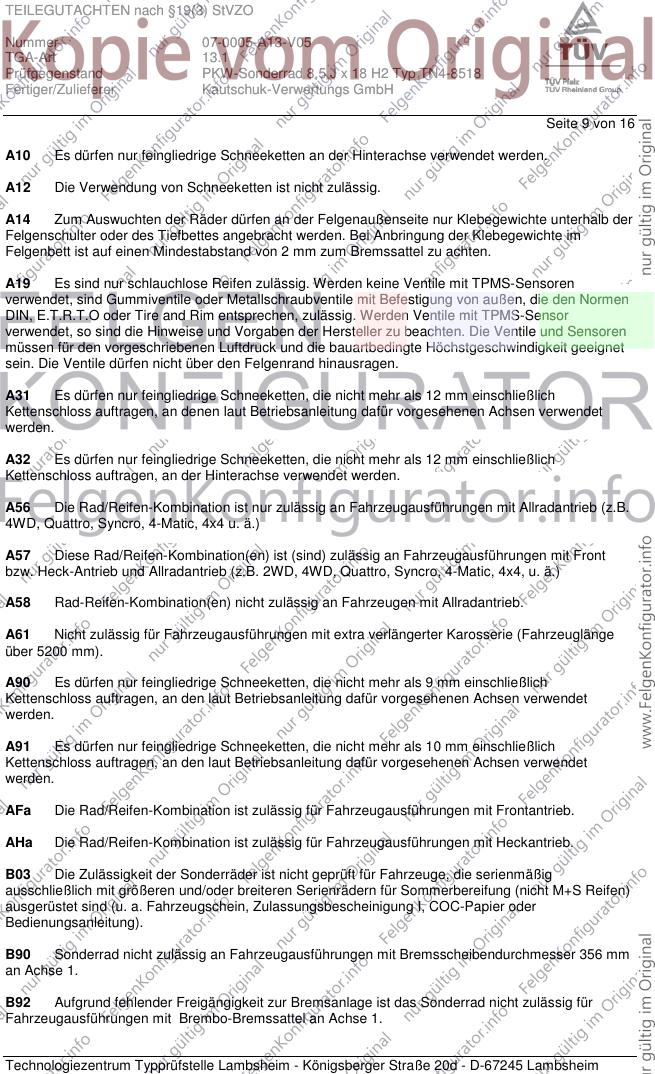

Seite 9 von 16
A10 Es dürfen nur feingliedrige Schneeketten an der Hinterachse verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A19 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Gummiventile oder Metallschraubventile mit Befestigung von außen, die den Normen
DIN, E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensor
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet
sein. Die Ventile dürfen nicht über den Felgenrand hinausragen.
A31 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an denen laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Hinterachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A61 Nicht zulässig für Fahrzeugausführungen mit extra verlängerter Karosserie (Fahrzeuglänge
über 5200 mm).
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
AFa Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen mit Frontantrieb.
AHa Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen mit Heckantrieb.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
B90 Sonderrad nicht zulässig an Fahrzeugausführungen mit Bremsscheibendurchmesser 356 mm
an Achse 1.
B92 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist das Sonderrad nicht zulässig für
Fahrzeugausführungen mit Brembo-Bremssattel an Achse 1.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 07-0005-A13-V05
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5 J x 18 H2 Typ TN4-8518
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH

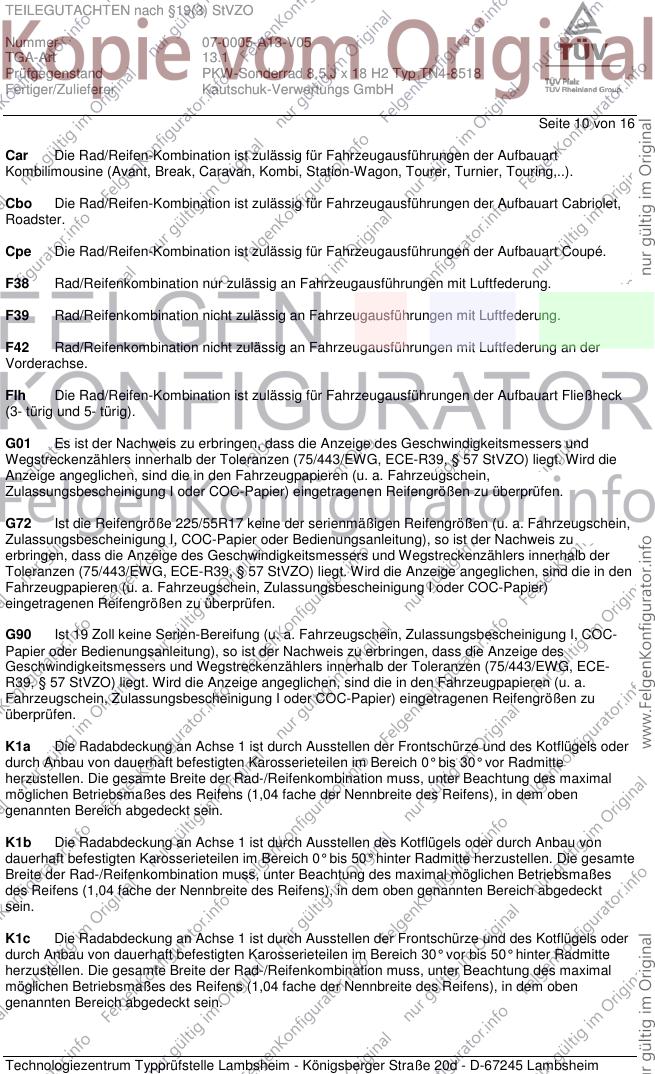

Seite 10 von 16
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
F38 Rad/Reifenkombination nur zulässig an Fahrzeugausführungen mit Luftfederung.
F39 Rad/Reifenkombination nicht zulässig an Fahrzeugausführungen mit Luftfederung.
F42 Rad/Reifenkombination nicht zulässig an Fahrzeugausführungen mit Luftfederung an der
Vorderachse.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3- türig und 5- türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G72 Ist die Reifengröße 225/55R17 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), so ist der Nachweis zu
erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der
Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
G90 Ist 19 Zoll keine Serien-Bereifung (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung), so ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 07-0005-A13-V05
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5 J x 18 H2 Typ TN4-8518
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH

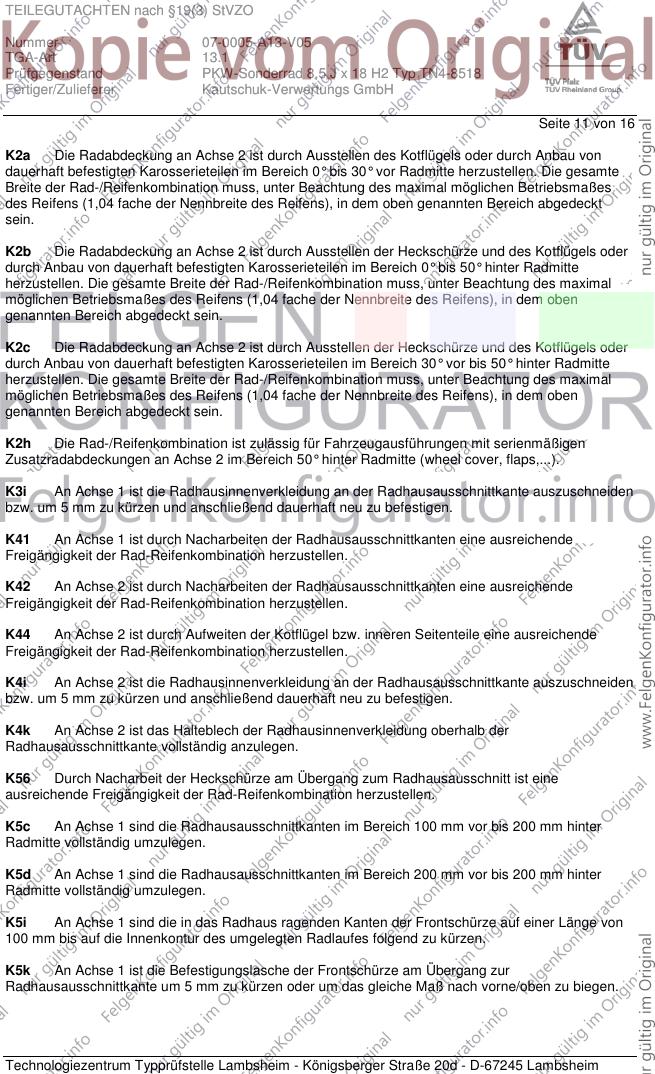

Seite 11 von 16
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2h Die Rad-/Reifenkombination ist zulässig für Fahrzeugausführungen mit serienmäßigen
Zusatzradabdeckungen an Achse 2 im Bereich 50° hinter Radmitte (wheel cover, flaps,...).
K3i An Achse 1 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K4k An Achse 2 ist das Halteblech der Radhausinnenverkleidung oberhalb der
Radhausausschnittkante vollständig anzulegen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5c An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5i An Achse 1 sind die in das Radhaus ragenden Kanten der Frontschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K5k An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 07-0005-A13-V05
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5 J x 18 H2 Typ TN4-8518
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH

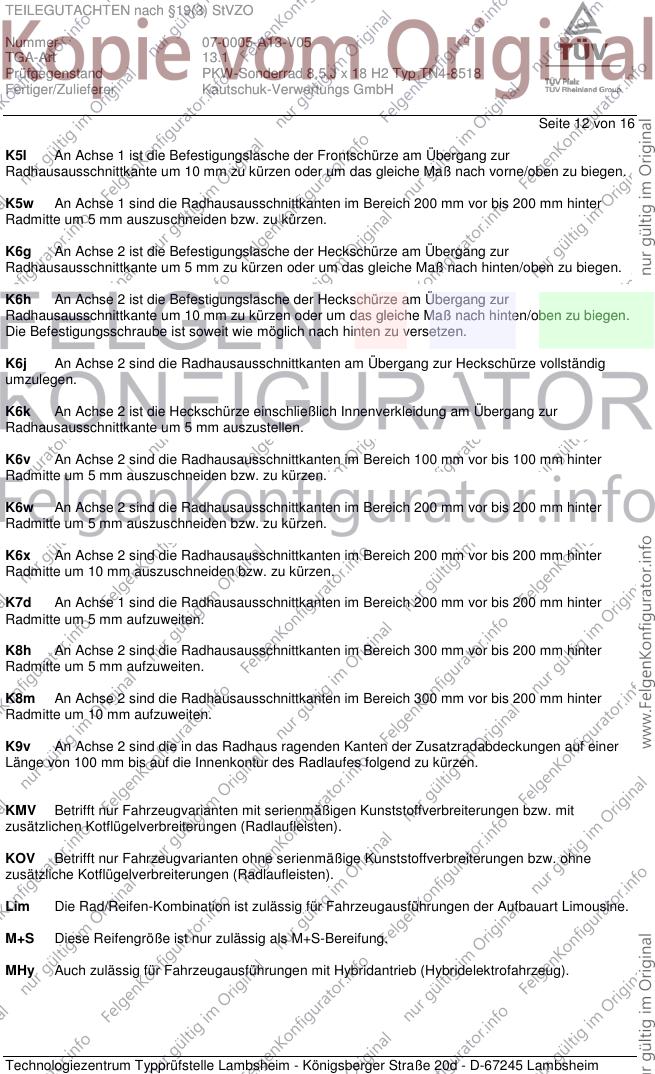

Seite 12 von 16
K5l An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
K5w An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6j An Achse 2 sind die Radhausausschnittkanten am Übergang zur Heckschürze vollständig
umzulegen.
K6k An Achse 2 ist die Heckschürze einschließlich Innenverkleidung am Übergang zur
Radhausausschnittkante um 5 mm auszustellen.
K6v An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6w An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6x An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm auszuschneiden bzw. zu kürzen.
K7d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K9v An Achse 2 sind die in das Radhaus ragenden Kanten der Zusatzradabdeckungen auf einer
Länge von 100 mm bis auf die Innenkontur des Radlaufes folgend zu kürzen.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne
zusätzliche Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
MHy Auch zulässig für Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 07-0005-A13-V05
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5 J x 18 H2 Typ TN4-8518
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH

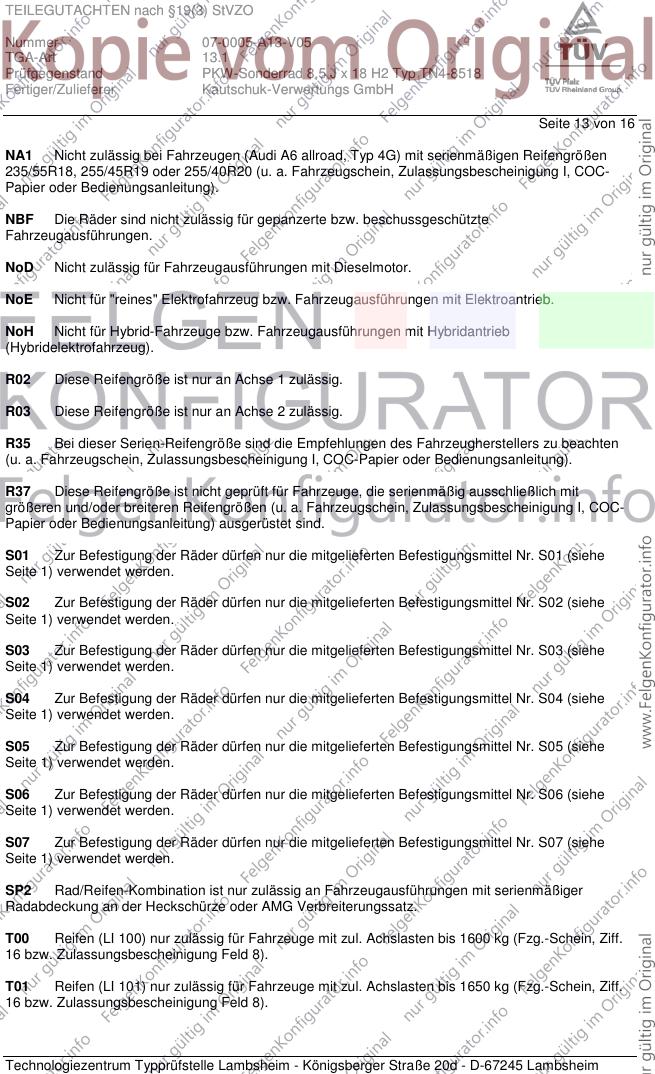

Seite 13 von 16
NA1 Nicht zulässig bei Fahrzeugen (Audi A6 allroad, Typ 4G) mit serienmäßigen Reifengrößen
235/55R18, 255/45R19 oder 255/40R20 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung).
NBF Die Räder sind nicht zulässig für gepanzerte bzw. beschussgeschützte
Fahrzeugausführungen.
NoD Nicht zulässig für Fahrzeugausführungen mit Dieselmotor.
NoE Nicht für "reines" Elektrofahrzeug bzw. Fahrzeugausführungen mit Elektroantrieb.
NoH Nicht für Hybrid-Fahrzeuge bzw. Fahrzeugausführungen mit Hybridantrieb
(Hybridelektrofahrzeug).
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
S01 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 (siehe
Seite 1) verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
S06 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06 (siehe
Seite 1) verwendet werden.
S07 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S07 (siehe
Seite 1) verwendet werden.
SP2 Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit serienmäßiger
Radabdeckung an der Heckschürze oder AMG Verbreiterungssatz.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T01 Reifen (LI 101) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1650 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 07-0005-A13-V05
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5 J x 18 H2 Typ TN4-8518
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH
Seite 14 von 16
T03 Reifen (LI 103) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1750 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V01 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind für Fahrzeuge mit
Allradantrieb (4-Matic) bei Baureihe 212 nur ab EG-Genehmigungsstand: e1*2001/116*0501*08, bzw.
bei Baureihe 212 K nur ab Genehmigungsstand: e1*2007/46*0200*07 zulässig.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 07-0005-A13-V05
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5 J x 18 H2 Typ TN4-8518
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH
Seite 15 von 16
V18 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 205/40R18 225/35R18
Nr. 2 205/45R18 225/40R18
Nr. 3 215/40R18 245/35R18, 255/35R18
Nr. 4 215/45R18 235/40R18, 245/40R18
Nr. 5 225/40R18 245/35R18, 255/35R18, 265/35R18, 285/30R18, 295/30R18
Nr. 6 225/45R18 245/40R18, 255/40R18, 275/35R18, 285/35R18
Nr. 7 225/50R18 245/45R18, 255/45R18
Nr. 8 235/40R18 255/35R18, 265/35R18, 275/35R18, 315/30R18
Nr. 9 235/45R18 255/40R18, 265/40R18, 275/40R18, 295/35R18
Nr. 10 235/50R18 255/45R18, 285/40R18
Nr. 11 235/60R18 255/55R18, 285/50R18
Nr. 12 245/35R18 255/35R18
Nr. 13 245/40R18 255/40R18, 265/35R18, 275/35R18, 285/35R18
Nr. 14 245/45R18 265/40R18, 275/40R18, 285/40R18
Nr. 15 245/50R18 275/45R18
Nr. 16 255/40R18 285/35R18, 295/35R18
Nr. 17 255/45R18 275/40R18, 285/40R18
Nr. 18 255/50R18 285/45R18
Nr. 19 255/55R18 285/50R18
Nr. 20 265/35R18 295/30R18, 315/30R18
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
X77 Rad-/Reifenkombination nicht zulässig für Fahrzeugausführungen mit 3. Sitzreihe.
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in Kuala Lumpur 01.12.06 durchgeführt. Die
Verwendungsprüfung fand am 1. März 2017 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 07-0005-A13-V05
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5 J x 18 H2 Typ TN4-8518
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH
Seite 16 von 16
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 16 und gilt für Sonderräder ab Herstellungsdatum Dezember 2006.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 1. März 2017
Tufan 00266264.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
