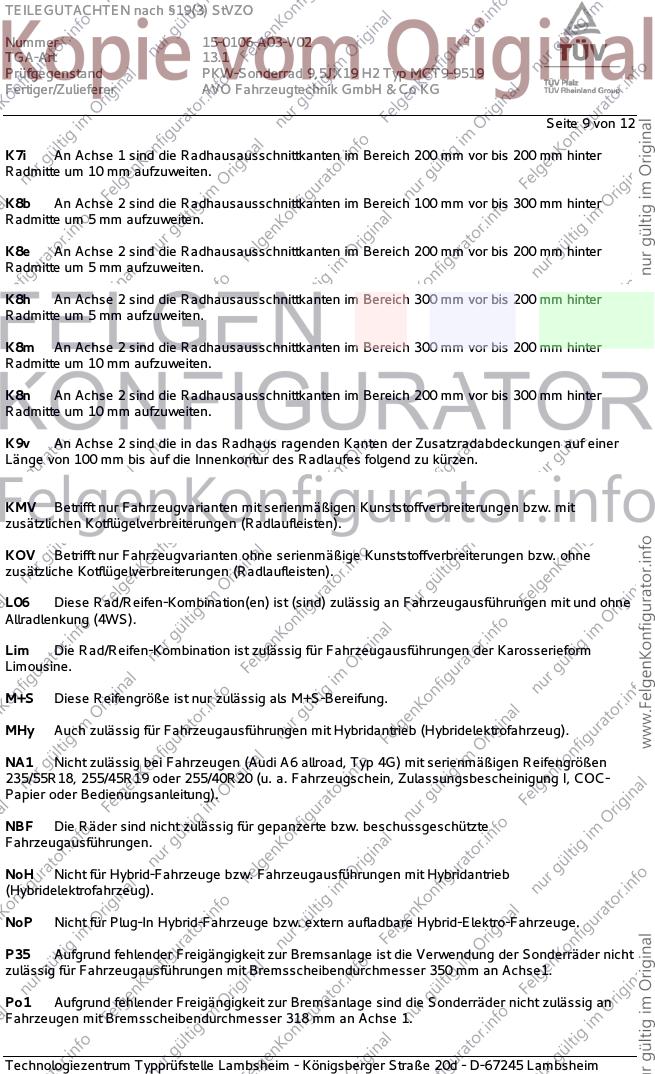

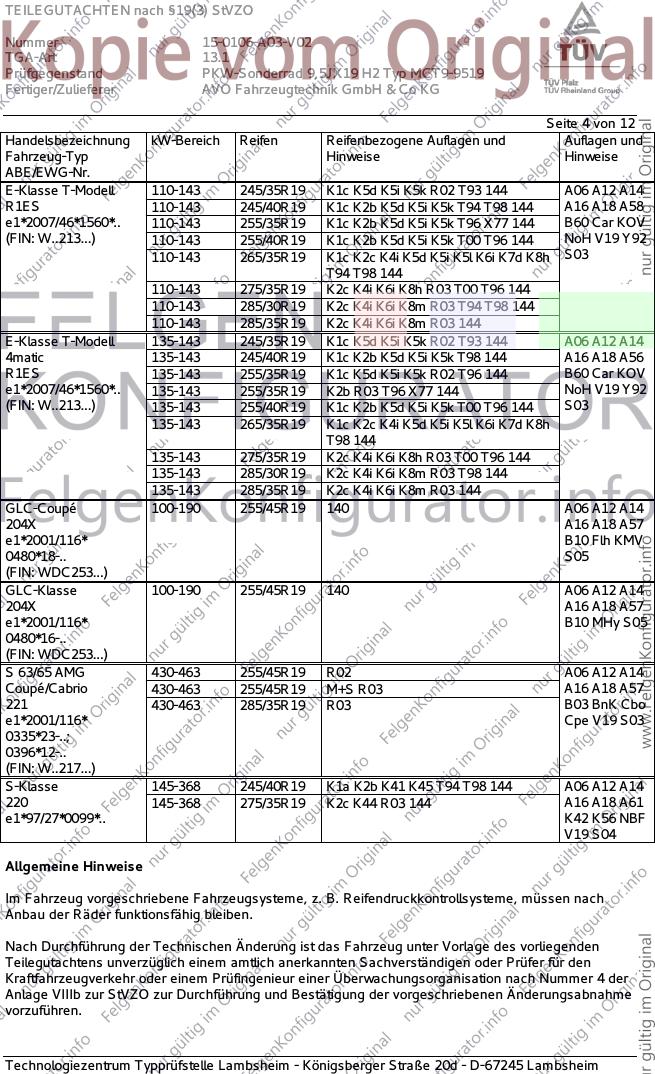

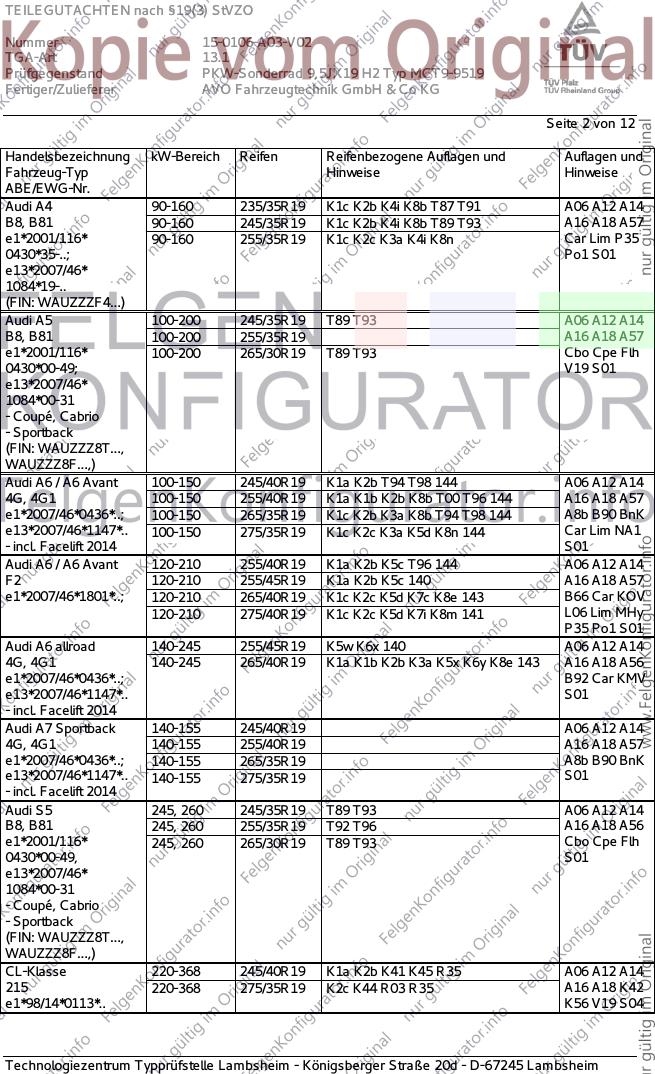

TEILEGUTACHTEN nach §19(3) StVZO
Nummer 15-0106-A03-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 9,5JX19 H2 Typ MCT9-9519
Fertiger/Zulieferer AVO Fahrzeugtechnik GmbH & Co KG
Seite 1 von 12
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Gottlieb-Duttenhöfer-Straße 83a
67454 Haßloch
QM-Nr. 49020180804
Prüfgegenstand PKW-Sonderrad
Modell MOTEC - MCT9
Typ MCT9-9519
Radgröße 9,5JX19 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
MB MCT9-9519 MB / ohne Ring 5/112/66,6 35 720 2100
Kennzeichnungen
Herstellerzeichen MOTEC
Radtyp und Ausführung MCT9-9519 (s.o.)
Radgröße 9,5JX19 H2
Einpresstiefe ET...(s.o.)
Giessereikennzeichen TAM
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M14x1,5 Kegel 60° 120 28,3
S02 Schraube M14x1,5 Kegel 60° 130 28,3
S03 Schraube M14x1,5 Kegel 60° 150 28,3
S04 Schraube M14x1,5 Kegel 60° 150 33
S05 Schraube M14x1,5 Kegel 60° 150 30
Prüfungen
Das Gutachten über die Sonderradprüfungen wurde von der TÜV Rheinland Group unter der
Gutachten Nr. 150106-A00-V01 ausgestellt.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Mercedes-Benz
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 15-0106-A03-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 9,5JX19 H2 Typ MCT9-9519
Fertiger/Zulieferer AVO Fahrzeugtechnik GmbH & Co KG
Seite 2 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A4 90-160 235/35R19 K1c K2b K4i K8b T87 T91 A06 A12 A14
B8, B81 90-160 245/35R19 K1c K2b K4i K8b T89 T93 A16 A18 A57
e1*2001/116* 90-160 255/35R19 K1c K2c K3a K4i K8n Car Lim P35
0430*35-..; Po1 S01
e13*2007/46*
1084*19-..
(FIN: WAUZZZF4...)
Audi A5 100-200 245/35R19 T89 T93 A06 A12 A14
B8, B81 100-200 255/35R19 A16 A18 A57
e1*2001/116* 100-200 265/30R19 T89 T93 Cbo Cpe Flh
0430*00-49; V19 S01
e13*2007/46*
1084*00-31
- Coupé, Cabrio
- Sportback
(FIN: WAUZZZ8T...,
WAUZZZ8F...,)
Audi A6 / A6 Avant 100-150 245/40R19 K1a K2b T94 T98 144 A06 A12 A14
4G, 4G1 100-150 255/40R19 K1a K1b K2b K8b T00 T96 144 A16 A18 A57
e1*2007/46*0436*..; 100-150 265/35R19 K1c K2b K3a K8b T94 T98 144 A8b B90 BnK
e13*2007/46*1147*.. 100-150 275/35R19 K1c K2c K3a K5d K8n 144 Car Lim NA1
- incl. Facelift 2014 S01
Audi A6 / A6 Avant 120-210 255/40R19 K1a K2b K5c T96 144 A06 A12 A14
F2 120-210 255/45R19 K1a K2b K5c 140 A16 A18 A57
e1*2007/46*1801*..; 120-210 265/40R19 K1c K2c K5d K7c K8e 143 B66 Car KOV
120-210 275/40R19 K1c K2c K5d K7i K8m 141 L06 Lim MHy
P35 Po1 S01
Audi A6 allroad 140-245 255/45R19 K5w K6x 140 A06 A12 A14
4G, 4G1 140-245 265/40R19 K1a K1b K2b K3a K5x K6y K8e 143 A16 A18 A56
e1*2007/46*0436*..; B92 Car KMV
e13*2007/46*1147*.. S01
- incl. Facelift 2014
Audi A7 Sportback 140-155 245/40R19 A06 A12 A14
4G, 4G1 140-155 255/40R19 A16 A18 A57
e1*2007/46*0436*..; 140-155 265/35R19 A8b B90 BnK
e13*2007/46*1147*.. 140-155 275/35R19 S01
- incl. Facelift 2014
Audi S5 245, 260 245/35R19 T89 T93 A06 A12 A14
B8, B81 245, 260 255/35R19 T92 T96 A16 A18 A56
e1*2001/116* 245, 260 265/30R19 T89 T93 Cbo Cpe Flh
0430*00-49, S01
e13*2007/46*
1084*00-31
- Coupé, Cabrio
- Sportback
(FIN: WAUZZZ8T...,
WAUZZZ8F...,)
CL-Klasse 220-368 245/40R19 K1a K2b K41 K45 R35 A06 A12 A14
215 220-368 275/35R19 K2c K44 R03 R35 A16 A18 K42
e1*98/14*0113*.. K56 V19 S04
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 15-0106-A03-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 9,5JX19 H2 Typ MCT9-9519
Fertiger/Zulieferer AVO Fahrzeugtechnik GmbH & Co KG
Seite 3 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
CLS 63 AMG 386-430 255/35R19 M+S A06 A12 A14
218, 218AMG A16 A18 A58
e1*2007/46*0485*..; BnK Lim Y89
e1*2007/46*0643*.. S02
- incl. Facelift 2014
CLS 63 AMG Shooting 386, 410 255/35R19 M+S T96 A06 A12 A14
Brake A16 A18 A58
218, 218AMG BnK Car Y89
e1*2007/46*0485*..; S02
e1*2007/46*0643*..
- incl. Facelift 2014
E-Klasse 110-143 245/35R19 K1c K2b K5d K5i K5k T93 A06 A12 A14
212 110-143 245/40R19 K1c K2b K5d K5i K5k T94 T98 A16 A18 A58
e1*2001/116* 110-143 255/35R19 K1c K2b K5d K5i K5k T92 T96 B60 Lim NoP
0501*24-.. 110-143 255/40R19 K1c K2b K5d K5i K5k V19 Y92 S03
(FIN: W..213...) 110-143 265/35R19 K1c K2c K4i K5d K5i K5l K6i K7d K8h
T94 T98
110-143 275/35R19 K2c K4i K6i K8h R03
110-143 285/30R19 K2c K4i K6i K8m R03 T94 T98
110-143 285/35R19 K2c K4i K6i K8m R03
E-Klasse 4matic 120-143 245/35R19 K1c K2b K5d K5i K5k T93 A06 A12 A14
212 120-143 245/40R19 K1c K2b K5d K5i K5k T94 T98 A16 A18 A56
e1*2001/116* 120-143 255/35R19 K1c K2b K5d K5i K5k T92 T96 B60 Lim NoH
0501*24-.. 120-143 255/40R19 K1c K2b K5d K5i K5k V19 Y92 S03
(FIN: W..213...) 120-143 265/35R19 K1c K2c K4i K5d K5i K5l K6i K7d K8h
T94 T98
120-143 275/35R19 K2c K4i K6i K8h R03
120-143 285/30R19 K2c K4i K6i K8m R03 T94 T98
120-143 285/35R19 K2c K4i K6i K8m R03
E-Klasse Coupé / 120-143 245/35R19 T93 A06 A12 A14
Cabrio 120-143 245/40R19 A16 A18 A58
R1EC 120-143 255/35R19 K1a K1b K2b T92 T96 B60 Cbo Cpe
e1*2007/46*1666*.. 120-143 255/35R19 K2h R03 T92 T96 NoP V19 Y92
120-143 255/40R19 K1a K1b K2b S03
120-143 255/40R19 K2h R03
120-143 265/35R19 K1c K2c K5d K5i K5k K6i K6r K9v
120-143 275/35R19 K2c K6i K6r K9v R03
120-143 285/30R19 K2c K6i K6r K8h K9v R03
120-143 285/35R19 K2c K6i K6r K8h K9v R03
E-Klasse Coupé / 135-143 245/35R19 T93 A06 A12 A14
Cabrio 4matic 135-143 245/40R19 A16 A18 A56
R1EC 135-143 255/35R19 K1a K1b K2b T92 T96 B60 Cbo Cpe
e1*2007/46*1666*.. 135-143 255/35R19 K2h R03 T92 T96 NoH V19 Y92
135-143 255/40R19 K1a K1b K2b S03
135-143 255/40R19 K2h R03
135-143 265/35R19 K1c K2c K5d K5i K5k K6i K6r K9v
135-143 275/35R19 K2c K6i K6r K9v R03
135-143 285/30R19 K2c K6i K6r K8h K9v R03
135-143 285/35R19 K2c K6i K6r K8h K9v R03
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 15-0106-A03-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 9,5JX19 H2 Typ MCT9-9519
Fertiger/Zulieferer AVO Fahrzeugtechnik GmbH & Co KG
Seite 4 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
E-Klasse T-Modell 110-143 245/35R19 K1c K5d K5i K5k R02 T93 144 A06 A12 A14
R1ES 110-143 245/40R19 K1c K2b K5d K5i K5k T94 T98 144 A16 A18 A58
e1*2007/46*1560*.. 110-143 255/35R19 K1c K2b K5d K5i K5k T96 X77 144 B60 Car KOV
(FIN: W..213...) 110-143 255/40R19 K1c K2b K5d K5i K5k T00 T96 144 NoH V19 Y92
110-143 265/35R19 K1c K2c K4i K5d K5i K5l K6i K7d K8h S03
T94 T98 144
110-143 275/35R19 K2c K4i K6i K8h R03 T00 T96 144
110-143 285/30R19 K2c K4i K6i K8m R03 T94 T98 144
110-143 285/35R19 K2c K4i K6i K8m R03 144
E-Klasse T-Modell 135-143 245/35R19 K1c K5d K5i K5k R02 T93 144 A06 A12 A14
4matic 135-143 245/40R19 K1c K2b K5d K5i K5k T98 144 A16 A18 A56
R1ES 135-143 255/35R19 K1c K5d K5i K5k R02 T96 144 B60 Car KOV
e1*2007/46*1560*.. 135-143 255/35R19 K2b R03 T96 X77 144 NoH V19 Y92
(FIN: W..213...) 135-143 255/40R19 K1c K2b K5d K5i K5k T00 T96 144 S03
135-143 265/35R19 K1c K2c K4i K5d K5i K5l K6i K7d K8h
T98 144
135-143 275/35R19 K2c K4i K6i K8h R03 T00 T96 144
135-143 285/30R19 K2c K4i K6i K8m R03 T98 144
135-143 285/35R19 K2c K4i K6i K8m R03 144
GLC-Coupé 100-190 255/45R19 140 A06 A12 A14
204X A16 A18 A57
e1*2001/116* B10 Flh KMV
0480*18-.. S05
(FIN: WDC253...)
GLC-Klasse 100-190 255/45R19 140 A06 A12 A14
204X A16 A18 A57
e1*2001/116* B10 MHy S05
0480*16-..
(FIN: WDC253...)
S 63/65 AMG 430-463 255/45R19 R02 A06 A12 A14
Coupé/Cabrio 430-463 255/45R19 M+S R03 A16 A18 A57
221 430-463 285/35R19 R03 B03 BnK Cbo
e1*2001/116* Cpe V19 S03
0335*23-..;
0396*12-..
(FIN: W..217...)
S-Klasse 145-368 245/40R19 K1a K2b K41 K45 T94 T98 144 A06 A12 A14
220 145-368 275/35R19 K2c K44 R03 144 A16 A18 A61
e1*97/27*0099*.. K42 K56 NBF
V19 S04
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage des vorliegenden
Teilegutachtens unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der vorgeschriebenen Änderungsabnahme
vorzuführen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 15-0106-A03-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 9,5JX19 H2 Typ MCT9-9519
Fertiger/Zulieferer AVO Fahrzeugtechnik GmbH & Co KG
Seite 5 von 12
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der
Fahrzeughöchstgeschwindigkeit sind zu berücksichtigen.
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und /
oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, daß der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
140 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1400 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
141 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1410 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
143 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1430 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
144 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1440 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 15-0106-A03-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 9,5JX19 H2 Typ MCT9-9519
Fertiger/Zulieferer AVO Fahrzeugtechnik GmbH & Co KG
Seite 6 von 12
A06 Die Mindesteinschraubtiefen der Radschrauben bzw. Muttern betragen (sofern serienmäßig
nicht unterschritten) 6,5 Umdrehungen für M12x1,5; 7,5 Umdrehungen für M12x1,25 und M14x1,5; 8
Umdrehungen für Gewinde 1/2" UNF bzw. 9 Umdrehungen für M14x1,25.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A16 Zum Auswuchten der Räder dürfen an der Felgeninnenseite nur Klebegewichte unterhalb der
Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist auf einen
Mindestabstand von 2 mm zum Bremssattel bzw. zu den Fahrwerksteilen zu achten.
A18 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind ausschließlich Metallschraubventile mit Befestigung von außen, die den Normen DIN,
E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensoren verwendet,
so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für
den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die
Ventile dürfen nicht über den Felgenrand hinausragen.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A61 Nicht zulässig für Fahrzeugausführungen mit extra verlängerter Karosserie (Fahrzeuglänge
über 5200 mm).
A8b Aufgrund fehlender Freigängigkeit zur Bremsanlage ist das Sonderrad nicht zulässig für
Fahrzeugausführungen mit Brembo-Bremssattel in Verbindung mit Bremsscheibendurchmesser 345
mm an Achse 1.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
B10 Sonderrad nicht zulässig an Fahrzeugausführungen mit Bremsscheibendurchmesser 360 mm
an Achse 1.
B60 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung der Sonderräder nicht
zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 360 mm an Achse1.
B66 Sonderrad nicht zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 375 mm
an Achse 1.
B90 Räder nicht zulässig an Fahrzeugausführungen mit Bremsscheibendurchmesser 356 mm an
Achse 1.
B92 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist das Rad nicht zulässig für
Fahrzeugausführungen mit Brembo-Bremssattel an Achse 1.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 15-0106-A03-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 9,5JX19 H2 Typ MCT9-9519
Fertiger/Zulieferer AVO Fahrzeugtechnik GmbH & Co KG
Seite 7 von 12
BnK Die Sonderräder sind nicht an Fahrzeugausführungen mit Keramik-Bremsen zulässig.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Cabrio-Limousine, Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Coupé.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2h Die Rad-/Reifenkombination ist zulässig für Fahrzeugausführungen mit serienmäßigen
Zusatzradabdeckungen an Achse 2 im Bereich 50° hinter Radmitte (wheel cover, flaps,...).
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm hinter Radmitte) zu entfernen und die Befestigungslasche
vollständig nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu
zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 15-0106-A03-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 9,5JX19 H2 Typ MCT9-9519
Fertiger/Zulieferer AVO Fahrzeugtechnik GmbH & Co KG
Seite 8 von 12
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5c An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5i An Achse 1 sind die in das Radhaus ragenden Kanten der Frontschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K5k An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
K5l An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
K5w An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K5x An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte vollständig auszuschneiden bzw. vollständig zu kürzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6r An Achse 2 sind die Radhausausschnittkanten im Bereich 300mm vor bis 200mm nach
Radmitte vollständig umzulegen.
K6x An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 10 mm auszuschneiden bzw. zu kürzen.
K6y An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm
hinter Radmitte vollständig auszuschneiden bzw. zu kürzen.
K7c An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K7d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 15-0106-A03-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 9,5JX19 H2 Typ MCT9-9519
Fertiger/Zulieferer AVO Fahrzeugtechnik GmbH & Co KG
Seite 9 von 12
K7i An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8b An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 300 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8n An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 300 mm hinter
Radmitte um 10 mm aufzuweiten.
K9v An Achse 2 sind die in das Radhaus ragenden Kanten der Zusatzradabdeckungen auf einer
Länge von 100 mm bis auf die Innenkontur des Radlaufes folgend zu kürzen.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne
zusätzliche Kotflügelverbreiterungen (Radlaufleisten).
L06 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit und ohne
Allradlenkung (4WS).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
MHy Auch zulässig für Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug).
NA1 Nicht zulässig bei Fahrzeugen (Audi A6 allroad, Typ 4G) mit serienmäßigen Reifengrößen
235/55R18, 255/45R19 oder 255/40R20 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung).
NBF Die Räder sind nicht zulässig für gepanzerte bzw. beschussgeschützte
Fahrzeugausführungen.
NoH Nicht für Hybrid-Fahrzeuge bzw. Fahrzeugausführungen mit Hybridantrieb
(Hybridelektrofahrzeug).
NoP Nicht für Plug-In Hybrid-Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge.
P35 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung der Sonderräder nicht
zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 350 mm an Achse1.
Po1 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 318 mm an Achse 1.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 15-0106-A03-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 9,5JX19 H2 Typ MCT9-9519
Fertiger/Zulieferer AVO Fahrzeugtechnik GmbH & Co KG
Seite 10 von 12
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
S01 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 (siehe
Seite 1) verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 15-0106-A03-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 9,5JX19 H2 Typ MCT9-9519
Fertiger/Zulieferer AVO Fahrzeugtechnik GmbH & Co KG
Seite 11 von 12
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
V19 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 215/35R19 245/30R19, 255/30R19
Nr. 2 225/35R19 245/30R19, 255/30R19, 265/30R19, 305/25R19
Nr. 3 225/40R19 245/35R19, 255/35R19
Nr. 4 225/45R19 245/40R19, 255/40R19
Nr. 5 235/35R19 255/30R19, 265/30R19, 275/30R19, 315/25R19
Nr. 6 235/40R19 265/35R19, 275/35R19
Nr. 7 235/45R19 255/40R19
Nr. 8 235/50R19 255/45R19
Nr. 9 235/55R19 255/50R19, 285/45R19, 295/45R19
Nr. 10 245/30R19 305/25R19
Nr. 11 245/35R19 275/30R19, 285/30R19
Nr. 12 245/40R19 275/35R19, 285/35R19
Nr. 13 245/45R19 275/40R19
Nr. 14 245/50R19 275/45R19
Nr. 15 255/30R19 305/25R19, 315/25R19
Nr. 16 255/35R19 285/30R19, 295/30R19, 305/30R19
Nr. 17 255/40R19 285/35R19, 295/35R19
Nr. 18 255/45R19 285/40R19
Nr. 19 255/50R19 285/45R19, 295/45R19
Nr. 20 255/55R19 275/50R19
Nr. 21 265/30R19 305/25R19, 315/25R19
Nr. 22 265/35R19 295/30R19, 305/30R19
Nr. 23 265/40R19 295/35R19
Nr. 24 265/45R19 295/40R19
Nr. 25 265/50R19 295/45R19
Nr. 26 275/30R19 315/25R19
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
X77 Rad-/Reifenkombination nicht zulässig für Fahrzeugausführungen mit 3. Sitzreihe.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 15-0106-A03-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 9,5JX19 H2 Typ MCT9-9519
Fertiger/Zulieferer AVO Fahrzeugtechnik GmbH & Co KG
Seite 12 von 12
Y89 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung des Sonderrades nur
zulässig an Fahrzeugausführungen mit einem Bremsscheibendurchmesser von max. 360 mm an
Achse 1.
Y92 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Räder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 342 mm an Achse 1.
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in TUV Rheinland Malaysia, Subang Jaya im Januar
2015 durchgeführt. Die Verwendungsprüfung fand am 26. November 2019 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 12 und gilt für Sonderräder ab Herstellungsdatum Januar 2015.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 26. November 2019
Tufan 00333555.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
