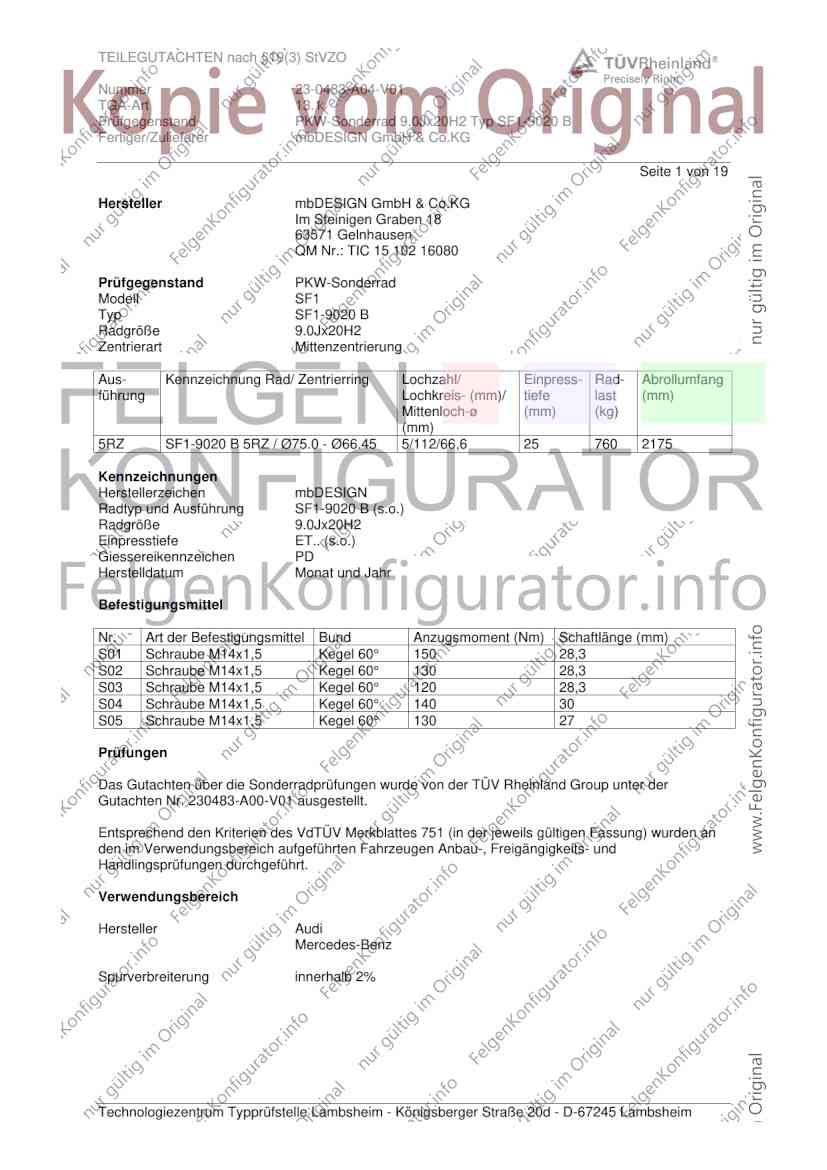

TEILEGUTACHTEN nach §19(3) StVZO
Nummer 23-0483-A04-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 9.0Jx20H2 Typ SF1-9020 B
Fertiger/Zulieferer mbDESIGN GmbH & Co.KG
Seite 1 von 19
Hersteller mbDESIGN GmbH & Co.KG
Im Steinigen Graben 18
63571 Gelnhausen
QM Nr.: TIC 15 102 16080
Prüfgegenstand PKW-Sonderrad
Modell SF1
Typ SF1-9020 B
Radgröße 9.0Jx20H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
5RZ SF1-9020 B 5RZ / Ø75.0 - Ø66.45 5/112/66,6 25 760 2175
Kennzeichnungen
Herstellerzeichen mbDESIGN
Radtyp und Ausführung SF1-9020 B (s.o.)
Radgröße 9.0Jx20H2
Einpresstiefe ET.. (s.o.)
Giessereikennzeichen PD
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M14x1,5 Kegel 60° 150 28,3
S02 Schraube M14x1,5 Kegel 60° 130 28,3
S03 Schraube M14x1,5 Kegel 60° 120 28,3
S04 Schraube M14x1,5 Kegel 60° 140 30
S05 Schraube M14x1,5 Kegel 60° 130 27
Prüfungen
Das Gutachten über die Sonderradprüfungen wurde von der TÜV Rheinland Group unter der
Gutachten Nr. 230483-A00-V01 ausgestellt.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Mercedes-Benz
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 23-0483-A04-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 9.0Jx20H2 Typ SF1-9020 B
Fertiger/Zulieferer mbDESIGN GmbH & Co.KG
Seite 2 von 19
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A4 Allroad 100-180 235/35R20 T92 A06 A12 A16
B8, B81 100-180 245/35R20 K1a K1b K2b K6m T91 T95 A18 Car KMV
e1*2001/116* 100-180 255/30R20 K1a K1b K2b K6m T92 X80 S03
0430*10-41; 100-180 255/35R20 K1a K1b K2b K6m T93
13*2007/46*1084*.. 100-180 265/30R20 K1c K2b K6g K6n K8b
(FIN: WAUZZZ8K...)
Audi A4 Allroad 100-210 235/35R20 K1a K2b T92 A06 A12 A16
B8, B81 100-210 245/35R20 K1c K2b K4i K6z K8b T91 T95 A18 A56 Car
e1*2001/116* 100-210 255/30R20 K1c K2b K4i K5w K6z K8b T92 KMV S03
0430*40-.. 100-210 255/35R20 K1c K2b K4i K5w K6z K8b
e13*2007/46* 100-210 265/30R20 K1c K2c K4i K5w K6z K8l T94
1084*25-..
(FIN: WAUZZZF4...)
Audi A5 100-200 245/30R20 T90 A06 A12 A16
B8, B81 100-200 255/30R20 K1a K2b T88 T92 A18 A57 Cbo
e1*2001/116* 100-200 265/30R20 K1a K1b K2b Cpe Flh S03
0430*00-49;
e13*2007/46*
1084*00-31
- Coupé, Cabrio
- Sportback
(FIN: WAUZZZ8T...,
WAUZZZ8F...,)
Audi A5 100-210 225/35R20 T90 A06 A12 A16
B8, B81 100-210 245/30R20 K2b T90 A18 A57 Cbo
e1*2001/116* 100-210 255/30R20 K1a K2b T92 Cpe Flh V00
0430*43-.., 100-210 265/30R20 K1c K2c K4i K8z V20 S03
e13*2007/46*
1084*27-..
- Coupé, Cabrio
- Sportback
(FIN: WAUZZZF5...)
- incl. Facelift 2019
Audi A6 / A6 Avant 100-245 245/35R20 K1c K2b K3a K8b T95 A06 A12 A16
4G, 4G1 100-245 255/35R20 K1c K2c K3a K5d K8n T93 T97 A18 A57 Car
e1*2007/46*0436*..; Lim NA1 S03
e13*2007/46*1147*..
- incl. Facelift 2014
Audi A6 / A6 Avant 100-250 225/40R20 K1a K2b K5c T94 A06 A12 A16
F2 100-250 235/40R20 K1c K2b K5d K7c K8e T96 A18 A57 Car
e1*2007/46*1801*.. 100-250 245/40R20 K1c K2c K5d K7c K8e T95 T99 KOV L06 Lim
100-250 255/35R20 K1c K2c K5d K7i K8m T93 T97 NoP S03
100-250 255/40R20 K1c K2c K5d K7i K8m
Audi A6 / A6 Avant 185,195 245/40R20 Car K1c K2c K5d K7c K8e Lim T99 A06 A12 A16
TFSIe 152 A18 A56 KOV
F2 185,195 255/35R20 K1c K2c K5d K7i K8m Lim T97 152 L06 S03
e1*2007/46*1801*.. 185,195 255/40R20 Car K1c K2c K5d K7i K8m Lim T01
- Plug-in Hybrid T97 152
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 23-0483-A04-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 9.0Jx20H2 Typ SF1-9020 B
Fertiger/Zulieferer mbDESIGN GmbH & Co.KG
Seite 3 von 19
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A6 allroad 140-245 235/45R20 K5w K6x T00 T96 A06 A12 A16
4G, 4G1 140-245 245/40R20 K1a K1b K2b K3a K5x K6y K8e T99 A18 A56 B92
e1*2007/46*0436*..; 140-245 255/40R20 K1c K2b K3a K5a K5x K6y K8m T01 Car KMV S03
e13*2007/46*1147*.. T97
- incl. Facelift 2014 140-245 265/35R20 K1c K2c K3a K5b K5x K6y K8s T99
140-245 265/40R20 K1c K2c K3a K5b K5x K6y K8s
140-245 275/35R20 K1c K2c K3a K5b K5x K6y K7a K8s
Audi A6 allroad 150-257 235/45R20 K1a K1b K2b K6g K6u K8z T00 T96 A06 A12 A16
F2 151 A18 A56 L06
e1*2007/46*1801*13-.. 150-257 245/40R20 K1c K2b K6g K6u K8z T95 T99 152 NoP S03
150-257 245/45R20 K1c K2b K6g K6u K8z 149
Audi A7 Sportback 140-245 245/35R20 T91 T95 A06 A12 A16
4G, 4G1 140-245 255/35R20 T93 T97 A18 A57 S03
e1*2007/46*0436*..; 140-245 265/35R20 K2b
e13*2007/46*1147*.. 140-245 275/30R20 K1a K2b T93 T97
- incl. Facelift 2014 140-245 275/35R20 K1a K2b
Audi A7 Sportback 150-250 225/40R20 T94 A06 A12 A16
F2 150-250 235/40R20 T96 A18 A57 L06
e1*2007/46*1801*..; 150-250 245/40R20 T95 T99 NoP S03
e1*2007/46*1840*.. 150-250 255/35R20 K2b K5c T97
150-250 255/40R20 K2b K5c
150-250 265/35R20 K2b K5d K7c
150-250 275/35R20 K1a K2b K5d K7c
Audi A7 Sportback 185,195 245/40R20 T99 152 A06 A12 A16
TFSIe 185,195 255/40R20 K2b K5c T01 152 A18 A56 L06
F2 185,195 265/35R20 K2b K5d K7c 152 S03
e1*2007/46*1801*.. 185,195 275/35R20 K1a K2b K5d K7c 152
- Plug-in Hybrid
Audi A8 150-368 235/45R20 T96 151 A06 A12 A16
4H 150-368 245/40R20 T99 152 A18 A57 NBF
e1*2007/46*0284*.. 150-368 255/40R20 152 S03
e1*2007/46*0398*.. 150-368 265/40R20 K1a K2b 151
150-368 275/35R20 K1c K2b K3a 152
Audi A8 210, 250 235/45R20 A91 T00 151 A06 A16 A18
F8 210, 250 245/40R20 A12 T99 152 A56 A60 L06
e1*2007/46*1751*.. 210-338 235/45R20 A91 M+S T00 151 MHy NBF
210-338 245/40R20 A12 M+S T99 152 S03
210-338 255/40R20 A12 K2b T01 T97 152
210-338 265/40R20 A12 K1a K2b K3a 151
210-338 275/35R20 A12 K1c K2b K3a T02 T98 152
210-338 275/40R20 A12 K1c K2b K3a 149
Audi Q5 (I) 100-200 235/45R20 K1a A06 A12 A16
8R, 8R1, 8R2 100-200 245/45R20 K1a K1b K2b A18 S04
e1*2001/116*0473*..; 100-200 255/45R20 K1c K2b
e1*2001/116*0497*..,
e13*2007/46*1083*..;
e13*2007/46*1179*..
- incl. Facelift 2012
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 23-0483-A04-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 9.0Jx20H2 Typ SF1-9020 B
Fertiger/Zulieferer mbDESIGN GmbH & Co.KG
Seite 4 von 19
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi Q5 (I) 100-200 235/45R20 A06 A12 A16
8R, 8R1, 8R2 100-200 245/45R20 A18 KMV S04
e1*2001/116*0473*..; 100-200 255/45R20 K1a
e1*2001/116*0497*..;
e13*2007/46*1083*..;
e13*2007/46*1179*..
- incl. Facelift 2012
- mit Radhaus-
Verbreiterungen
Audi Q5 TFSIe, - 185,195 235/45R20 K1a K1b K2b T00 151 A06 A12 A16
/Sportback(II) 185,195 245/45R20 K1c K2b 149 A18 A56 S04
FY 185,195 255/40R20 K1c K2b T01 T97 152
e1*2007/46*1550*12-.. 185,195 255/45R20 K1c K2b 147
- Plug-in Hybrid
- incl. Facelift 2021
Audi Q5, - 100-210 235/45R20 K1a K1b K2b A06 A12 A16
/Sportback(II) 100-210 245/45R20 K1c K2b A18 A57 NoP
FY 100-210 255/40R20 K1c K2b S04
e1*2007/46*1550*.., 100-210 255/45R20 K1c K2b
e1*2007/46*1685*.. 100-210 265/40R20 K1c K2c
- incl. Facelift 2021 100-210 265/45R20 K1c K2c 146
Audi RS4 331 265/30R20 T94 A06 A12 A16
B8 331 275/30R20 A18 A56 Car
e1*2001/116* S03
0447*11-..
(FIN: WUAZZZF4...)
Audi RS5 331 245/30R20 M+S A06 A12 A16
B8 331 265/30R20 T94 A18 A56 B86
e1*2001/116*0447*01- 331 275/30R20 T97 Cbo Cpe S03
- Coupé, Cabrio
(FIN: WUAZZZ8T...,
WUAZZZ8F...,)
Audi RS5 331 245/30R20 M+S A06 A12 A16
B8 331 265/30R20 A18 A56 Cpe
e1*2001/116* 331 275/30R20 Flh S03
0447*10-..
- Coupé
- Sportback
(FIN: WUAZZZF5...)
Audi RS6 Avant 412, 445 245/40R20 M+S T99 A06 A12 A16
4G 412, 445 255/35R20 M+S T97 A18 A56 Car
e1*2007/46*0544*01-.. 412, 445 255/40R20 M+S S03
412, 445 265/35R20 M+S T95 T99
412, 445 275/35R20 M+S
Audi RS7 Sportback 412, 445 245/40R20 M+S T99 A06 A12 A16
4G 412, 445 255/35R20 K1a K2b M+S T97 A18 A56 S03
e1*2007/46*0544*02-.. 412, 445 265/35R20 K1a K2b K5a M+S T99
412, 445 275/35R20 K1c K2a K2b K3a K5a K8b T02
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 23-0483-A04-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 9.0Jx20H2 Typ SF1-9020 B
Fertiger/Zulieferer mbDESIGN GmbH & Co.KG
Seite 5 von 19
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi S5 245, 260 255/30R20 K1a K2b T92 A06 A12 A16
B8, B81 245, 260 265/30R20 K1a K1b K2b T94 A18 A56 Cbo
e1*2001/116* 260 245/30R20 T90 Cpe Flh S03
0430*00-49,
e13*2007/46*
1084*00-31
- Coupé, Cabrio
- Sportback
(FIN: WAUZZZ8T...,
WAUZZZ8F...,)
Audi S5 251-260 245/30R20 K2b T90 A06 A12 A16
B8, B81 251-260 255/30R20 K1a K2b T92 A18 A56 Cbo
e1*2001/116* 251-260 265/30R20 K1c K2c K4i K8z Cpe Flh S03
0430*43-..,
e13*2007/46*
1084*27-..
- Coupé, Cabrio
- Sportback
(FIN: WAUZZZF5...)
- incl. Facelift 2019
Audi S6 / S6 Avant 309, 331 255/35R20 K1c K2c K3a K5d K8n T97 A06 A12 A16
4G, 4G1 A18 A56 Car
e1*2007/46*0436*..; Lim S03
e13*2007/46*1147*..
- incl. Facelift 2014
Audi S6 / S6 Avant 253,257 245/40R20 K1c K2c K5d K7c K8e M+S T95 T99 A06 A12 A16
F2 152 A18 A56 Car
e1*2007/46*1801*.. 253,257 255/35R20 K1c K2c K5d K7i K8m T97 152 KOV L06 Lim
253,257 255/40R20 K1c K2c K5d K7i K8m 152 NoP S03
Audi S7 Sportback 309, 331 255/35R20 T97 A06 A12 A16
4G, 4G1 309, 331 265/35R20 K2b A18 A56 S03
e1*2007/46*0436*..; 309, 331 275/30R20 K1a K2b T97
e13*2007/46*1147*.. 309, 331 275/35R20 K1a K2b
- incl. Facelift 2014
Audi S7 Sportback 253,257 245/40R20 M+S T99 A06 A12 A16
F2 253,257 255/35R20 K2b K5c T97 A18 A56 L06
e1*2007/46*1801*.. 253,257 255/40R20 K2b K5c NoP S03
253,257 265/35R20 K2b K5d K7c T99
253,257 275/35R20 K1a K2b K5d K7c
Audi S8 382, 445 235/45R20 M+S T96 A06 A12 A16
4H 382, 445 245/40R20 M+S T99 A18 A56 NBF
e1*2007/46*0284*.. 382, 445 255/40R20 M+S S03
e1*2007/46*0398*.. 382, 445 265/40R20 K1a K2b
382, 445 275/35R20 K1c K2b K3a
Audi S8 420 235/45R20 A91 M+S T00 151 A06 A16 A18
F8 420 245/40R20 A12 M+S T99 152 A56 A60 L06
e1*2007/46*1751*11-.. 420 255/40R20 A12 K2b T01 152 MHy NBF
420 265/40R20 A12 K1a K2b K3a 151 S03
420 275/35R20 A12 K1c K2b K3a 152
420 275/40R20 A12 K1c K2b K3a 149
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 23-0483-A04-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 9.0Jx20H2 Typ SF1-9020 B
Fertiger/Zulieferer mbDESIGN GmbH & Co.KG
Seite 6 von 19
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi SQ5 (I) 230-260 235/45R20 M+S A06 A12 A16
8R, 8R1 230-260 245/45R20 M+S A18 KMV S04
e1*2001/116*0473*..; 230-260 255/45R20 K1a
e13*2007/46*1083*..;
- mit Radhaus-
Verbreiterungen
Audi SQ5, -/Sportback 251-260 235/45R20 K1b M+S A06 A12 A16
(II) 251-260 245/45R20 K1b M+S A18 A56 K1v
FY 251-260 255/40R20 K1c K2b K2h S04
e1*2007/46*1550*.. 251-260 255/45R20 K1c K2b 147
- incl. Facelift 2021 251-260 265/40R20 K1c K2c
251-260 265/45R20 K1c K2c 146
CLS 500 300 255/30R20 K1c K2b K5c K5i K5l T92 A06 A12 A16
218 300 265/30R20 K1c K2b K5c K5i K5l T94 A18 A57 Lim
e1*2007/46*0485*.. S05
- incl. Facelift 2014
CLS 500 Shooting 300 265/30R20 K1c K2b K5c K5i K5l T94 A06 A12 A16
Brake A18 A57 Car
218 S05
e1*2007/46*0485*..
- incl. Facelift 2014
CLS Shooting Brake 120-245 255/30R20 K1c K2b K5c K5i K5l T92 A06 A12 A16
218 120-245 265/30R20 K1c K2b K5c K5i K5l T94 A18 A57 Car
e1*2007/46*0485*.. Y66 S05
- incl. Facelift 2014
CLS-Klasse 120-245 245/30R20 K1a K5c K5k T90 A06 A12 A16
218 120-245 255/30R20 K1c K2b K5c K5i K5l T92 A18 A57 Lim
e1*2007/46*0485*.. 120-245 265/30R20 K1c K2b K5c K5i K5l T94 Y66 S05
- incl. Facelift 2014
CLS-Klasse 155-285 245/30R20 R37 T90 A06 A12 A16
219 155-285 255/30R20 K1a K1b T88 T92 A18 S05
e1*2001/116*0295*..
E-Klasse 120-280 245/40R20 K1c K2a K2b T95 T99 152 A06 A12 A16
R2EW 120-280 255/35R20 K1c K2c K3i K5b K5k K7b T97 152 A18 A57 B77
e1*2018/858*00213*.. 120-280 255/35R20 K1c K2c K3i K5b K5k K7b T00 152 L06 Lim V20
HL S01
120-280 265/35R20 K1c K2c K3i K5b K5k K7b T95 T99
152
120-280 265/35R20 K1c K2c K3i K5b K5k K7b T02 152
HL
120-280 275/35R20 K2c K6d R03 T02 T98 152
E-Klasse All Terrain 143-250 245/40R20 K1c K2a K2b K5d K5x K6w 152 A06 A12 A16
4matic 143-250 255/35R20 K1c K2c K5d K5x K6i K6y K7d K8h A18 A56 KMV
R1ES T97 152 V20 S01
e1*2007/46*1560*.. 143-250 275/35R20 K2c K6i K6y K8m R03 152
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 23-0483-A04-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 9.0Jx20H2 Typ SF1-9020 B
Fertiger/Zulieferer mbDESIGN GmbH & Co.KG
Seite 7 von 19
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
GLC 43 AMG 270, 287 235/45R20 A12 R02 A06 A16 A18
204X 270, 287 235/45R20 A10 M+S R03 A56 V20 S01
e1*2001/116* 270, 287 245/45R20 A12 K1a R02
0480*18-.. 270, 287 245/45R20 A12 M+S R03
(FIN: W..253...) 270, 287 255/40R20 A12 K1a K1b
270, 287 255/45R20 A12 K1a K1b
270, 287 265/40R20 A12 K1c
270, 287 265/45R20 A12 K1c K3s K3u K3v
270, 287 275/40R20 A12 K1c K3s K3v K5v
GLC 43 AMG Coupé 270, 287 235/45R20 A12 R02 A06 A16 A18
204X 270, 287 235/45R20 A10 M+S A56 Flh V20
e1*2001/116* 270, 287 245/45R20 A12 K1a R02 S01
0480*18-.. 270, 287 245/45R20 A12 K1a M+S
(FIN: W..253...) 270, 287 255/40R20 A12 K1a K1b
270, 287 255/45R20 A12 K1a K1b
270, 287 265/40R20 A12 K1c K5v
270, 287 265/45R20 A12 K1c K3s K3u K3v
270, 287 275/40R20 A12 K1c K3s K3v K5v
GLC-Coupé 100-243 235/45R20 A10 151 A06 A16 A18
204X 100-243 245/45R20 A12 K1a 149 A57 Flh KMV
e1*2001/116* 100-243 255/40R20 A12 K1a K1b 152 MpH V20 S01
0480*18-.. 100-243 255/45R20 A12 K1a K1b 147
(FIN: W..253...) 100-243 265/40R20 A12 K1c K5v 151
100-243 265/45R20 A12 K1c K3s K3u K3v 146
100-243 275/40R20 A12 K1c K3s K3v K5v 149
GLC-Klasse 100-243 235/45R20 151 A06 A12 A16
204X 100-243 245/45R20 K1a 149 A18 A57 MpH
e1*2001/116* 100-243 255/40R20 K1a K1b K2b 152 S01
0480*16-.. 100-243 255/45R20 K1a K1b K2b 147
(FIN: W..253...) 100-243 265/40R20 K1c K2b 151
GLC-Klasse 120-243 235/45R20 A10 T00 151 A06 A16 A18
204X 120-243 245/45R20 A12 K1a 149 A57 Cb1 MpH
e1*2001/116* 120-243 255/40R20 A12 K1a K1b 152 V20 S01
0480*16-.. 120-243 255/45R20 A12 K1a K1b 147
- mit AMG-Line 120-243 265/40R20 A12 K1c 151
Verbreiterungen 120-243 265/45R20 A12 K1c K3s K3u K3v 146
120-243 275/40R20 A12 K1c K3s K3v K5v 149
GLC-Klasse 120-270 245/45R20 A10 A84 T03 T99 A06 A16 A18
R2CGLC 120-270 255/45R20 A12 K1c T01 T05 147 A57 B77 Cb2
e1*2018/858*00186*.. 120-270 265/40R20 A12 K1c T00 T04 LM4 NoP V20
- incl. Coupé 120-270 265/45R20 A12 K1c 146 S01
- mit AMG-Line 120-270 275/40R20 A12 R03
Verbreiterungen 120-270 275/40R20 A12 K1c K3i K5v R02
- max. 4,5°
Hinterachslenkung
GLC-Klasse 120-270 245/45R20 A10 T03 T99 A06 A16 A18
R2CGLC 120-270 255/45R20 A12 K1c K2c T01 T05 147 A57 B77 L05
e1*2018/858*00186*.. 120-270 265/40R20 A12 K1c K2c T00 T04 NoP V20 S01
- incl. Coupé 120-270 265/45R20 A12 K1c K2c 146
120-270 275/40R20 A12 K1c K2c K3i K5v
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 23-0483-A04-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 9.0Jx20H2 Typ SF1-9020 B
Fertiger/Zulieferer mbDESIGN GmbH & Co.KG
Seite 8 von 19
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
GLC-Klasse 120-270 245/45R20 A10 T03 T99 A06 A16 A18
R2CGLC 120-270 255/45R20 A12 K1c T01 T05 147 A57 B77 Cb2
e1*2018/858*00186*.. 120-270 265/40R20 A12 K1c T00 T04 L05 NoP V20
- incl. Coupé 120-270 265/45R20 A12 K1c 146 S01
- mit AMG-Line 120-270 275/40R20 A12 R03
Verbreiterungen 120-270 275/40R20 A12 K1c K3i K5v R02
- ohne
Hinterachslenkung
S 63/65 -/AMG 430-463 255/40R20 K1c K5d M+S T01 T97 152 A06 A12 A16
221, 221AMG 430-463 265/35R20 K1c K2b K5d K5k K6g M+S T99 152 A18 A57 Lim
e1*2001/116* S01
0335*20-..;
0396*09-..
ab Modell 2013
(FIN: W..222...)
S 63/65 AMG 430-463 255/40R20 K1c K5d M+S A06 A12 A16
Coupé/Cabrio 430-463 265/35R20 K1c K5d K5k M+S A18 A57 Cbo
221 Cpe S01
e1*2001/116*
0335*23-..;
0396*12-..
(FIN: WDD217...)
S-Klasse 150-345 245/40R20 K1a K1b T95 T99 152 A06 A12 A16
222, 221 150-345 255/35R20 K1c K5d T97 152 A18 A57 BnK
e1*2007/46*0960*..; 150-345 255/40R20 K1c K5d T01 T97 152 Lim NoP V20
e1*2001/116* 150-345 265/35R20 K1c K2b K5d K5k K6g T95 T99 152 S01
0335*19-.. 150-345 275/35R20 K2b K6g R03 152
ab Modell 2013
(FIN: W..222...)
S-Klasse 210-280 235/45R20 A32 A84 R37 T00 T96 151 A06 A16 A18
R2S 210-280 245/40R20 A12 R37 T99 152 A57 A60 B77
e1*2007/46*2115*.. 210-330 255/40R20 A12 K1c K2b T01 T97 152 Lim LM4 NoP
- max. 4,5° 210-330 265/35R20 A12 K1c K2a K2b K3i T99 152 V20 S01
Hinterachslenkung 210-330 265/40R20 A12 K1c K2a K2b K3i 151
210-330 275/35R20 A12 K1c K2c K3i K4i K5c K6r 152
S-Klasse 210-280 235/45R20 A32 R37 T00 T96 151 A06 A16 A18
R2S 210-280 245/40R20 A12 R37 T99 152 A57 A60 B77
e1*2007/46*2115*.. 210-330 255/40R20 A12 K1c K2b T01 T97 152 L05 Lim NoP
- ohne 210-330 265/35R20 A12 K1c K2a K2b K3i T99 152 V20 S01
Hinterachslenkung 210-330 265/40R20 A12 K1c K2a K2b K3i 151
210-330 275/35R20 A12 K1c K2c K3i K4i K5c K6r 152
S-Klasse 210-280 235/45R20 A32 A84 R37 T00 T96 151 A06 A16 A18
R2S 210-280 245/40R20 A12 R37 T99 152 A57 A60 B77
e1*2007/46*2115*.. 210-330 255/40R20 A12 K1c K2b K4i K6r T01 T97 152 Lim LM5 NoP
- max. 10° 210-330 265/35R20 A12 K1c K2a K2b K3i K4i K6r T99 152 V20 S01
Hinterachslenkung 210-330 265/40R20 A12 K1c K2a K2b K3i K4i K6r 151
210-330 275/35R20 A12 K1c K2c K3i K4i K5c K6i K6r K8h
152
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 23-0483-A04-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 9.0Jx20H2 Typ SF1-9020 B
Fertiger/Zulieferer mbDESIGN GmbH & Co.KG
Seite 9 von 19
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
S-Klasse 270-345 245/40R20 K1a A06 A12 A16
Coupé/Cabrio 270-345 255/35R20 K1c K5d A18 A57 Cbo
221 270-345 255/40R20 K1c K5d Cpe V20 S01
e1*2001/116* 270-345 265/35R20 K1c K5d K5k
0335*23-.. 270-345 275/35R20 K2b K4i R03
(FIN: W..217...)
SL 170-285 255/30R20 K1c T88 T92 A06 A12 A16
230 A18 R21 S05
e1*98/14*0169*00-18
Baureihe 230
(FIN: WDB230...)
SL 225-335 255/30R20 T88 T92 A06 A12 A16
230, 231 A18 X36 S02
e1*2007/46*0803*..;
e1*98/14*0169*19-23
Baureihe 231
(FIN: W..231...)
SL 600 368,380 255/30R20 K1c T92 A06 A12 A16
230 A18 R21 S05
e1*98/14*0169*00-18
Baureihe 230
(FIN: WDB230...)
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage des vorliegenden
Teilegutachtens unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der vorgeschriebenen Änderungsabnahme
vorzuführen.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der
Fahrzeughöchstgeschwindigkeit sind zu berücksichtigen.
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 23-0483-A04-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 9.0Jx20H2 Typ SF1-9020 B
Fertiger/Zulieferer mbDESIGN GmbH & Co.KG
Seite 10 von 19

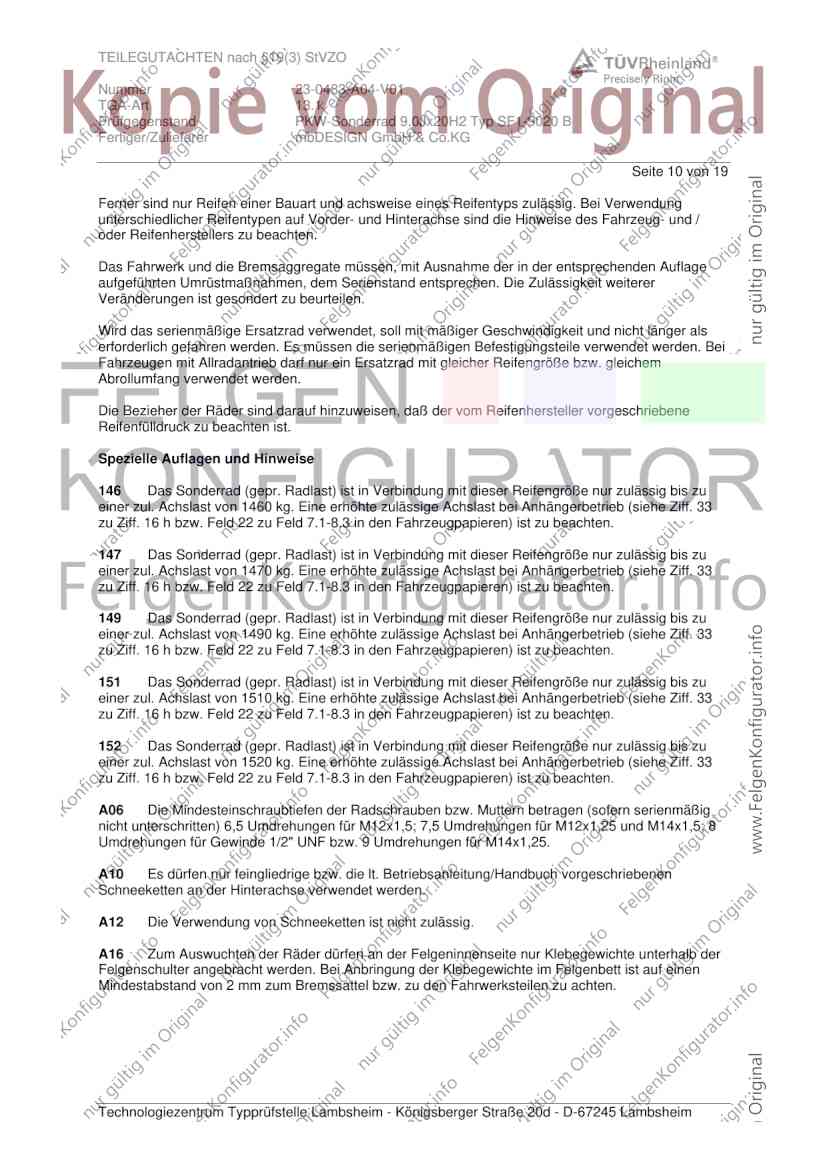

Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und /
oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, daß der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
146 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1460 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
147 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1470 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
149 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1490 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
151 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1510 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
152 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1520 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A06 Die Mindesteinschraubtiefen der Radschrauben bzw. Muttern betragen (sofern serienmäßig
nicht unterschritten) 6,5 Umdrehungen für M12x1,5; 7,5 Umdrehungen für M12x1,25 und M14x1,5; 8
Umdrehungen für Gewinde 1/2" UNF bzw. 9 Umdrehungen für M14x1,25.
A10 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebenen
Schneeketten an der Hinterachse verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A16 Zum Auswuchten der Räder dürfen an der Felgeninnenseite nur Klebegewichte unterhalb der
Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist auf einen
Mindestabstand von 2 mm zum Bremssattel bzw. zu den Fahrwerksteilen zu achten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 23-0483-A04-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 9.0Jx20H2 Typ SF1-9020 B
Fertiger/Zulieferer mbDESIGN GmbH & Co.KG
Seite 11 von 19

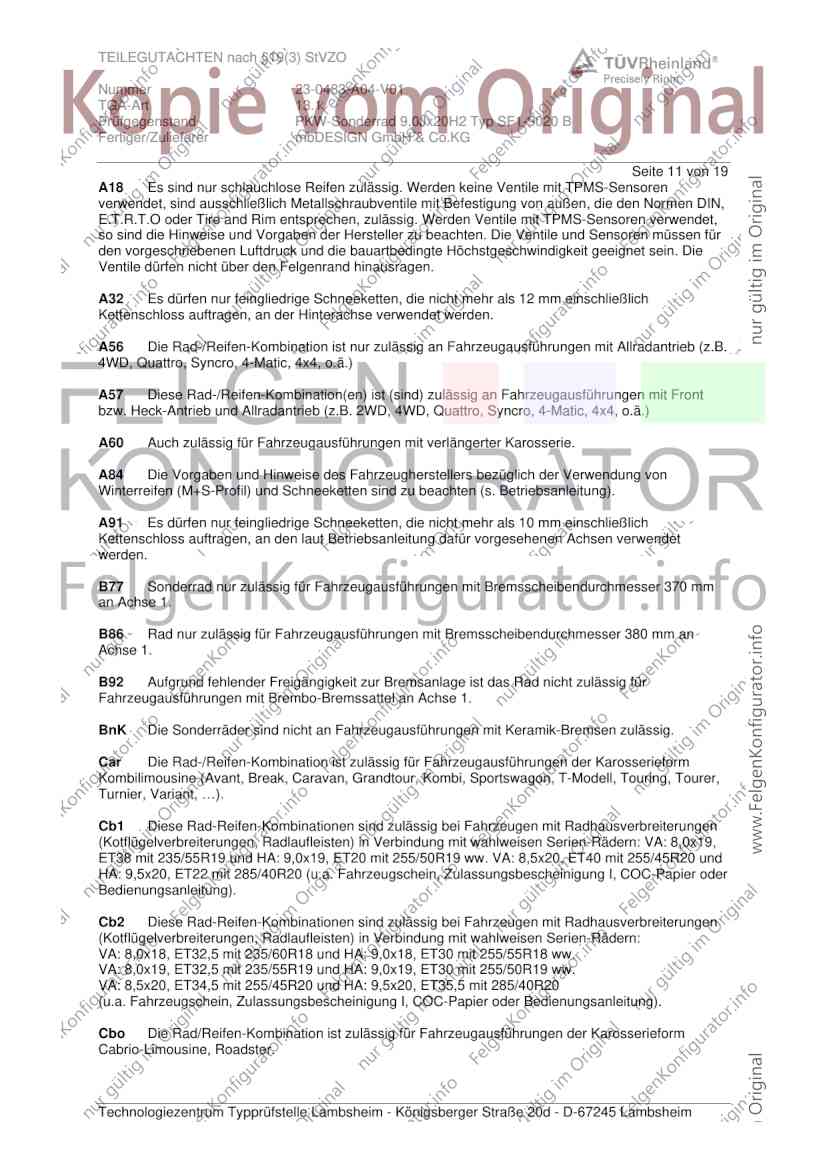

A18 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind ausschließlich Metallschraubventile mit Befestigung von außen, die den Normen DIN,
E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensoren verwendet,
so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für
den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die
Ventile dürfen nicht über den Felgenrand hinausragen.
A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Hinterachse verwendet werden.
A56 Die Rad-/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4, o.ä.)
A57 Diese Rad-/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, o.ä.)
A60 Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A84 Die Vorgaben und Hinweise des Fahrzeugherstellers bezüglich der Verwendung von
Winterreifen (M+S-Profil) und Schneeketten sind zu beachten (s. Betriebsanleitung).
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
B77 Sonderrad nur zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 370 mm
an Achse 1.
B86 Rad nur zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 380 mm an
Achse 1.
B92 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist das Rad nicht zulässig für
Fahrzeugausführungen mit Brembo-Bremssattel an Achse 1.
BnK Die Sonderräder sind nicht an Fahrzeugausführungen mit Keramik-Bremsen zulässig.
Car Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Grandtour, Kombi, Sportswagon, T-Modell, Touring, Tourer,
Turnier, Variant, …).
Cb1 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit Radhausverbreiterungen
(Kotflügelverbreiterungen, Radlaufleisten) in Verbindung mit wahlweisen Serien-Rädern: VA: 8,0x19,
ET38 mit 235/55R19 und HA: 9,0x19, ET20 mit 255/50R19 ww. VA: 8,5x20, ET40 mit 255/45R20 und
HA: 9,5x20, ET22 mit 285/40R20 (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Cb2 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit Radhausverbreiterungen
(Kotflügelverbreiterungen, Radlaufleisten) in Verbindung mit wahlweisen Serien-Rädern:
VA: 8,0x18, ET32,5 mit 235/60R18 und HA: 9,0x18, ET30 mit 255/55R18 ww.
VA: 8,0x19, ET32,5 mit 235/55R19 und HA: 9,0x19, ET30 mit 255/50R19 ww.
VA: 8,5x20, ET34,5 mit 255/45R20 und HA: 9,5x20, ET35,5 mit 285/40R20
(u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Cabrio-Limousine, Roadster.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 23-0483-A04-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 9.0Jx20H2 Typ SF1-9020 B
Fertiger/Zulieferer mbDESIGN GmbH & Co.KG
Seite 12 von 19

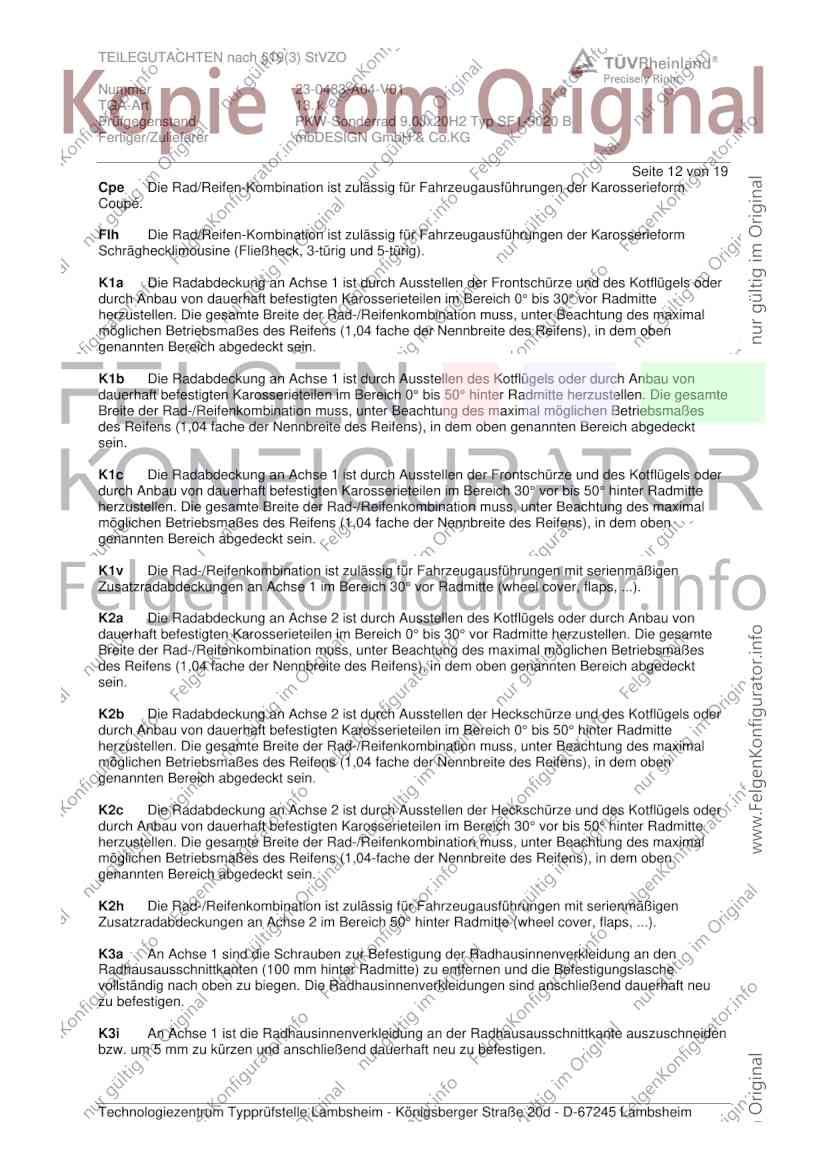

Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Coupé.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1v Die Rad-/Reifenkombination ist zulässig für Fahrzeugausführungen mit serienmäßigen
Zusatzradabdeckungen an Achse 1 im Bereich 30° vor Radmitte (wheel cover, flaps, ...).
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2h Die Rad-/Reifenkombination ist zulässig für Fahrzeugausführungen mit serienmäßigen
Zusatzradabdeckungen an Achse 2 im Bereich 50° hinter Radmitte (wheel cover, flaps, ...).
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm hinter Radmitte) zu entfernen und die Befestigungslasche
vollständig nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu
zu befestigen.
K3i An Achse 1 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 23-0483-A04-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 9.0Jx20H2 Typ SF1-9020 B
Fertiger/Zulieferer mbDESIGN GmbH & Co.KG
Seite 13 von 19

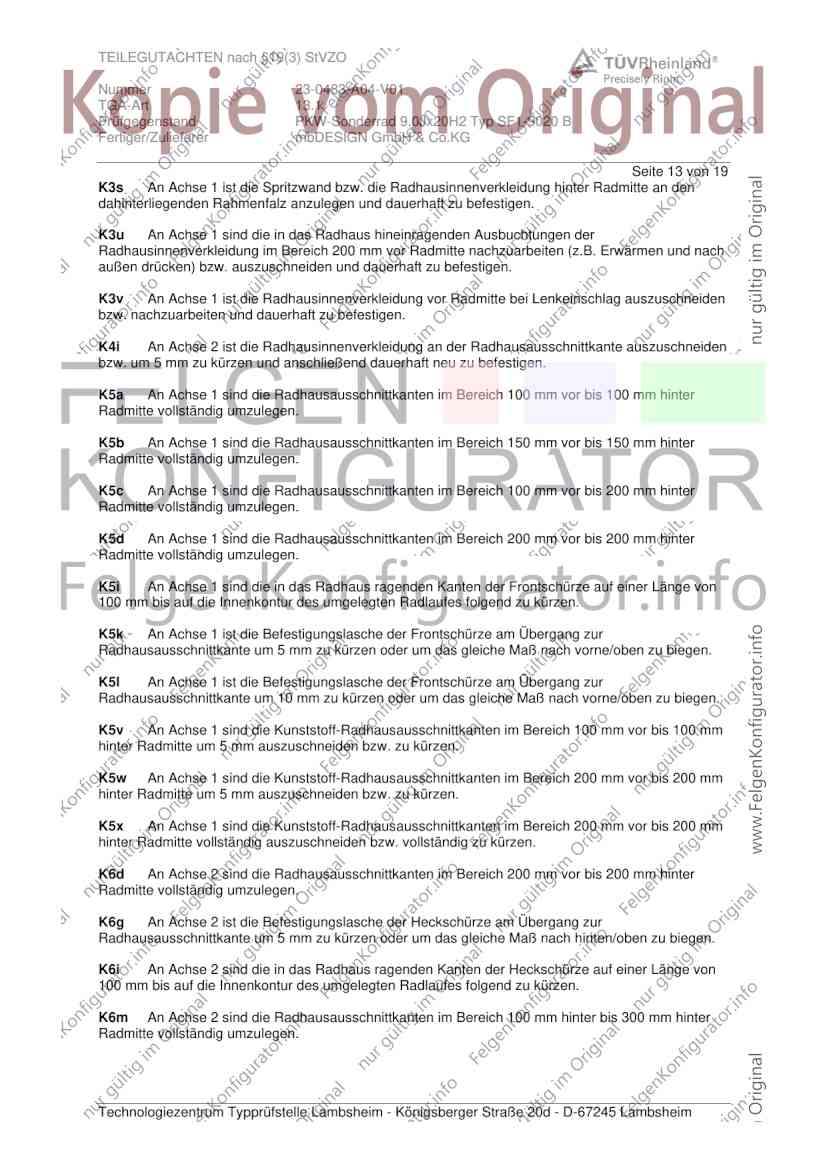

K3s An Achse 1 ist die Spritzwand bzw. die Radhausinnenverkleidung hinter Radmitte an den
dahinterliegenden Rahmenfalz anzulegen und dauerhaft zu befestigen.
K3u An Achse 1 sind die in das Radhaus hineinragenden Ausbuchtungen der
Radhausinnenverkleidung im Bereich 200 mm vor Radmitte nachzuarbeiten (z.B. Erwärmen und nach
außen drücken) bzw. auszuschneiden und dauerhaft zu befestigen.
K3v An Achse 1 ist die Radhausinnenverkleidung vor Radmitte bei Lenkeinschlag auszuschneiden
bzw. nachzuarbeiten und dauerhaft zu befestigen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K5c An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5i An Achse 1 sind die in das Radhaus ragenden Kanten der Frontschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K5k An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
K5l An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
K5v An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K5w An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K5x An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte vollständig auszuschneiden bzw. vollständig zu kürzen.
K6d An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6m An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm hinter bis 300 mm hinter
Radmitte vollständig umzulegen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 23-0483-A04-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 9.0Jx20H2 Typ SF1-9020 B
Fertiger/Zulieferer mbDESIGN GmbH & Co.KG
Seite 14 von 19

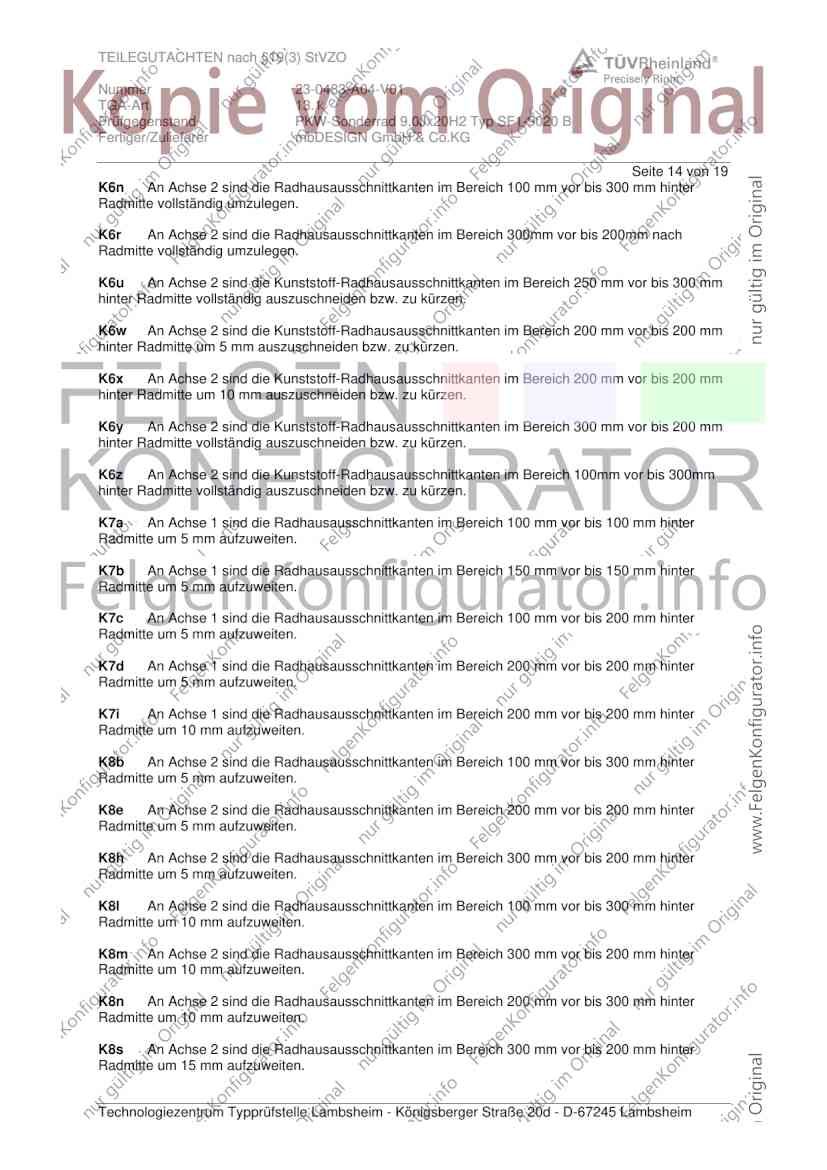

K6n An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 300 mm hinter
Radmitte vollständig umzulegen.
K6r An Achse 2 sind die Radhausausschnittkanten im Bereich 300mm vor bis 200mm nach
Radmitte vollständig umzulegen.
K6u An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 250 mm vor bis 300 mm
hinter Radmitte vollständig auszuschneiden bzw. zu kürzen.
K6w An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6x An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 10 mm auszuschneiden bzw. zu kürzen.
K6y An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm
hinter Radmitte vollständig auszuschneiden bzw. zu kürzen.
K6z An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 100mm vor bis 300mm
hinter Radmitte vollständig auszuschneiden bzw. zu kürzen.
K7a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K7b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte um 5 mm aufzuweiten.
K7c An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K7d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K7i An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8b An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 300 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8l An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 300 mm hinter
Radmitte um 10 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8n An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 300 mm hinter
Radmitte um 10 mm aufzuweiten.
K8s An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 15 mm aufzuweiten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 23-0483-A04-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 9.0Jx20H2 Typ SF1-9020 B
Fertiger/Zulieferer mbDESIGN GmbH & Co.KG
Seite 15 von 19
K8z An Achse 2 sind die Radhausausschnittkanten im Bereich 200mm vor bis 300mm hinter

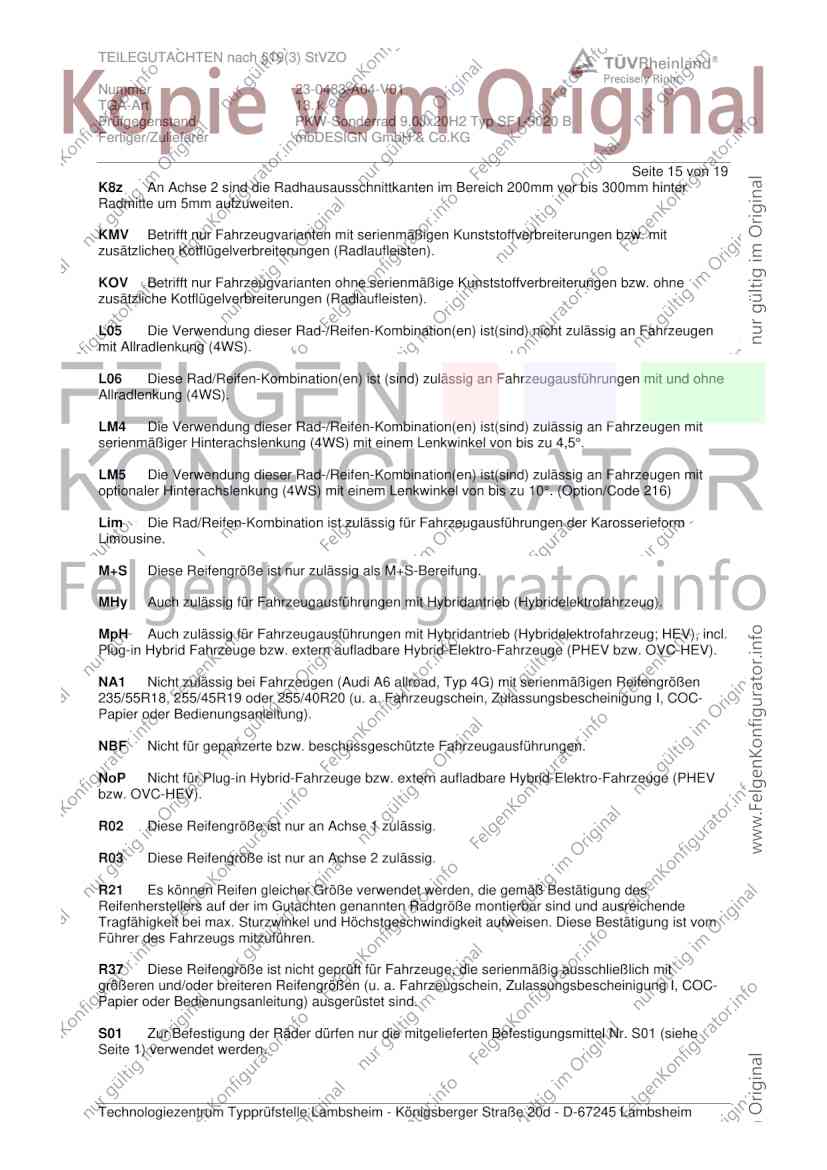

Radmitte um 5mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne
zusätzliche Kotflügelverbreiterungen (Radlaufleisten).
L05 Die Verwendung dieser Rad-/Reifen-Kombination(en) ist(sind) nicht zulässig an Fahrzeugen
mit Allradlenkung (4WS).
L06 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit und ohne
Allradlenkung (4WS).
LM4 Die Verwendung dieser Rad-/Reifen-Kombination(en) ist(sind) zulässig an Fahrzeugen mit
serienmäßiger Hinterachslenkung (4WS) mit einem Lenkwinkel von bis zu 4,5°.
LM5 Die Verwendung dieser Rad-/Reifen-Kombination(en) ist(sind) zulässig an Fahrzeugen mit
optionaler Hinterachslenkung (4WS) mit einem Lenkwinkel von bis zu 10°. (Option/Code 216)
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
MHy Auch zulässig für Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug).
MpH Auch zulässig für Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug; HEV), incl.
Plug-in Hybrid Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge (PHEV bzw. OVC-HEV).
NA1 Nicht zulässig bei Fahrzeugen (Audi A6 allroad, Typ 4G) mit serienmäßigen Reifengrößen
235/55R18, 255/45R19 oder 255/40R20 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung).
NBF Nicht für gepanzerte bzw. beschussgeschützte Fahrzeugausführungen.
NoP Nicht für Plug-in Hybrid-Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge (PHEV
bzw. OVC-HEV).
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R21 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des
Reifenherstellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende
Tragfähigkeit bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen. Diese Bestätigung ist vom
Führer des Fahrzeugs mitzuführen.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
S01 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 (siehe
Seite 1) verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 23-0483-A04-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 9.0Jx20H2 Typ SF1-9020 B
Fertiger/Zulieferer mbDESIGN GmbH & Co.KG
Seite 16 von 19
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T01 Reifen (LI 101) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1650 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T02 Reifen (LI 102) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1700 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T03 Reifen (LI 103) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1750 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T04 Reifen (LI 104) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1800 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T05 Reifen (LI 105) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1850 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 23-0483-A04-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 9.0Jx20H2 Typ SF1-9020 B
Fertiger/Zulieferer mbDESIGN GmbH & Co.KG
Seite 17 von 19
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4, ...).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 23-0483-A04-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 9.0Jx20H2 Typ SF1-9020 B
Fertiger/Zulieferer mbDESIGN GmbH & Co.KG
Seite 18 von 19

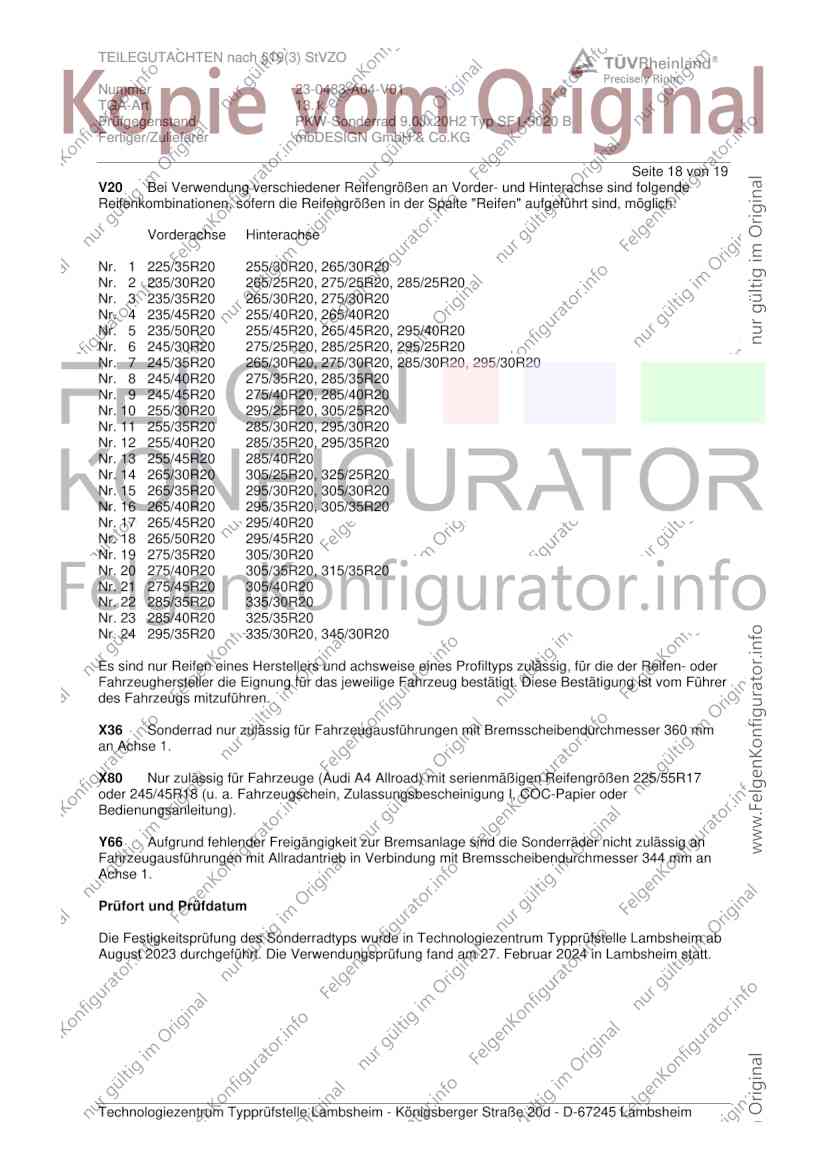

V20 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 225/35R20 255/30R20, 265/30R20
Nr. 2 235/30R20 265/25R20, 275/25R20, 285/25R20
Nr. 3 235/35R20 265/30R20, 275/30R20
Nr. 4 235/45R20 255/40R20, 265/40R20
Nr. 5 235/50R20 255/45R20, 265/45R20, 295/40R20
Nr. 6 245/30R20 275/25R20, 285/25R20, 295/25R20
Nr. 7 245/35R20 265/30R20, 275/30R20, 285/30R20, 295/30R20
Nr. 8 245/40R20 275/35R20, 285/35R20
Nr. 9 245/45R20 275/40R20, 285/40R20
Nr. 10 255/30R20 295/25R20, 305/25R20
Nr. 11 255/35R20 285/30R20, 295/30R20
Nr. 12 255/40R20 285/35R20, 295/35R20
Nr. 13 255/45R20 285/40R20
Nr. 14 265/30R20 305/25R20, 325/25R20
Nr. 15 265/35R20 295/30R20, 305/30R20
Nr. 16 265/40R20 295/35R20, 305/35R20
Nr. 17 265/45R20 295/40R20
Nr. 18 265/50R20 295/45R20
Nr. 19 275/35R20 305/30R20
Nr. 20 275/40R20 305/35R20, 315/35R20
Nr. 21 275/45R20 305/40R20
Nr. 22 285/35R20 335/30R20
Nr. 23 285/40R20 325/35R20
Nr. 24 295/35R20 335/30R20, 345/30R20
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
X36 Sonderrad nur zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 360 mm
an Achse 1.
X80 Nur zulässig für Fahrzeuge (Audi A4 Allroad) mit serienmäßigen Reifengrößen 225/55R17
oder 245/45R18 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Y66 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugausführungen mit Allradantrieb in Verbindung mit Bremsscheibendurchmesser 344 mm an
Achse 1.
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in Technologiezentrum Typprüfstelle Lambsheim ab
August 2023 durchgeführt. Die Verwendungsprüfung fand am 27. Februar 2024 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 23-0483-A04-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 9.0Jx20H2 Typ SF1-9020 B
Fertiger/Zulieferer mbDESIGN GmbH & Co.KG
Seite 19 von 19

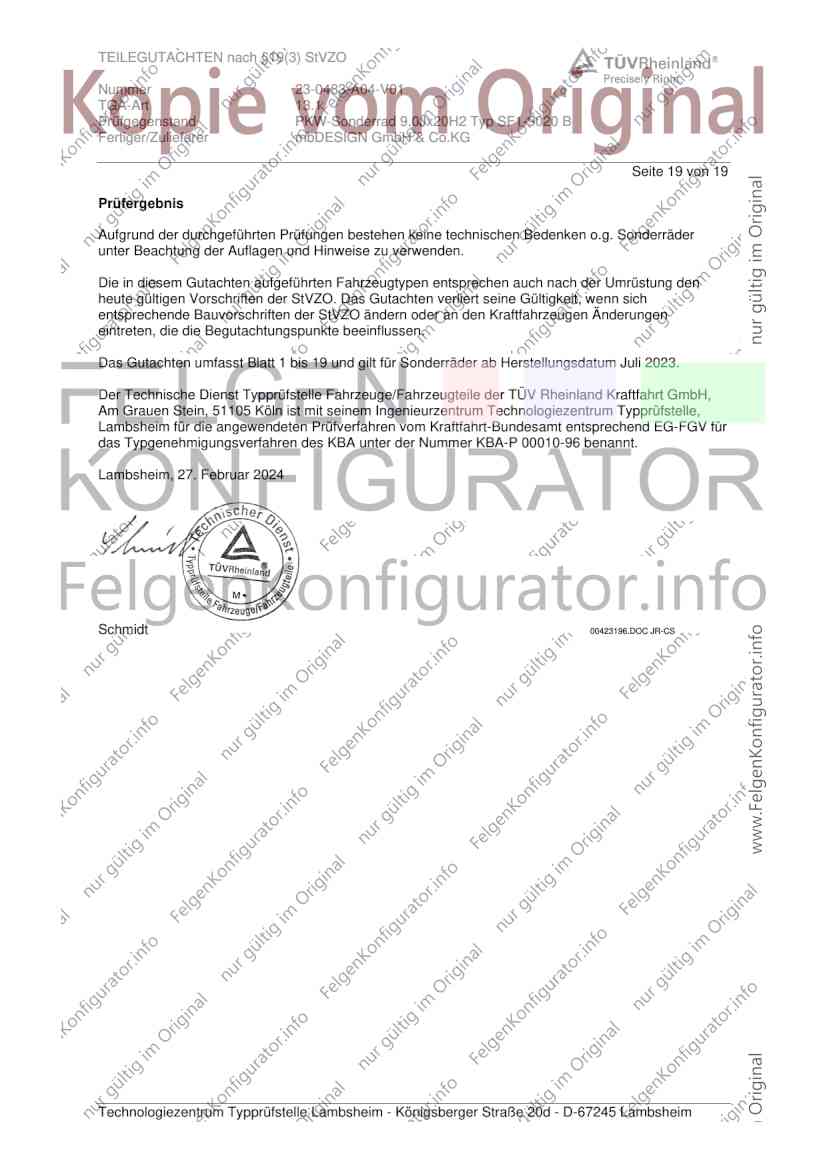

Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 19 und gilt für Sonderräder ab Herstellungsdatum Juli 2023.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 27. Februar 2024
Schmidt 00423196.DOC JR-CS
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
