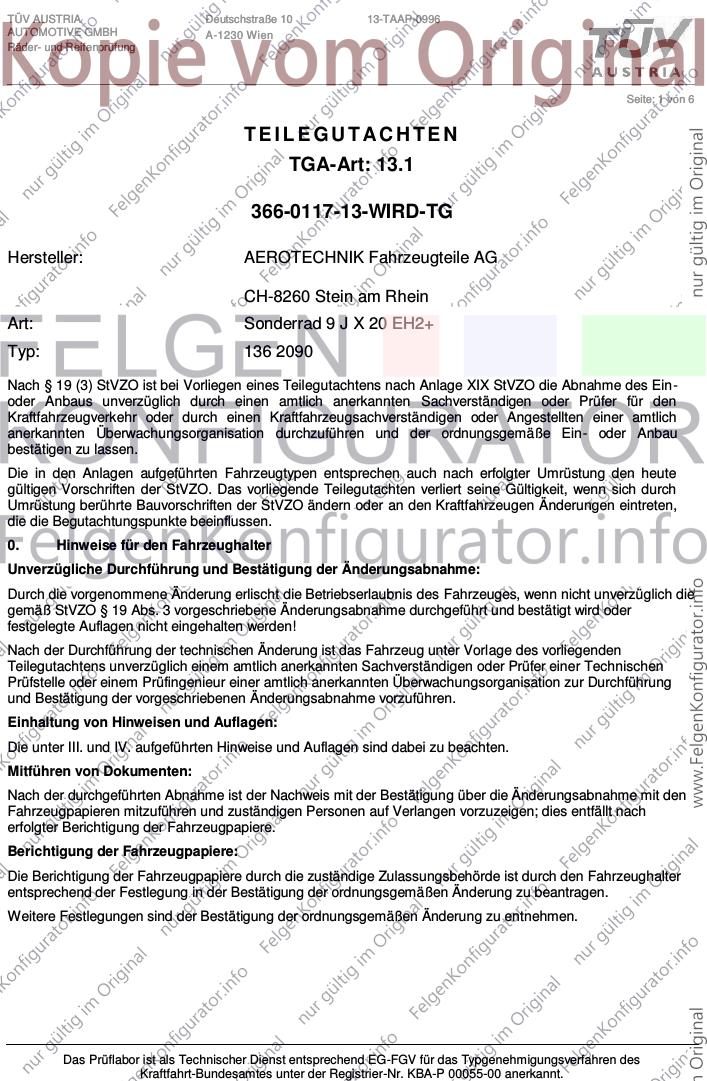

TÜV AUSTRIA Deutschstraße 10 13-TAAP-0996
AUTOMOTIVE GMBH A-1230 Wien
Räder- und Reifenprüfung
Seite: 1 von 6
TEIL EGUTACHTEN
TGA-Art: 13.1
366-0117-13-WIRD-TG
Hersteller: AEROTECHNIK Fahrzeugteile AG
CH-8260 Stein am Rhein
Art: Sonderrad 9 J X 20 EH2+
Typ: 136 2090
Nach § 19 (3) StVZO ist bei Vorliegen eines Teilegutachtens nach Anlage XIX StVZO die Abnahme des Ein-
oder Anbaus unverzüglich durch einen amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder durch einen Kraftfahrzeugsachverständigen oder Angestellten einer amtlich
anerkannten Überwachungsorganisation durchzuführen und der ordnungsgemäße Ein- oder Anbau
bestätigen zu lassen.
Die in den Anlagen aufgeführten Fahrzeugtypen entsprechen auch nach erfolgter Umrüstung den heute
gültigen Vorschriften der StVZO. Das vorliegende Teilegutachten verliert seine Gültigkeit, wenn sich durch
Umrüstung berührte Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten,
die die Begutachtungspunkte beeinflussen.
0. Hinweise für den Fahrzeughalter
Unverzügliche Durchführung und Bestätigung der Änderungsabnahme:
Durch die vorgenommene Änderung erlischt die Betriebserlaubnis des Fahrzeuges, wenn nicht unverzüglich die
gemäß StVZO § 19 Abs. 3 vorgeschriebene Änderungsabnahme durchgeführt und bestätigt wird oder
festgelegte Auflagen nicht eingehalten werden!
Nach der Durchführung der technischen Änderung ist das Fahrzeug unter Vorlage des vorliegenden
Teilegutachtens unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer einer Technischen
Prüfstelle oder einem Prüfingenieur einer amtlich anerkannten Überwachungsorganisation zur Durchführung
und Bestätigung der vorgeschriebenen Änderungsabnahme vorzuführen.
Einhaltung von Hinweisen und Auflagen:
Die unter III. und IV. aufgeführten Hinweise und Auflagen sind dabei zu beachten.
Mitführen von Dokumenten:
Nach der durchgeführten Abnahme ist der Nachweis mit der Bestätigung über die Änderungsabnahme mit den
Fahrzeugpapieren mitzuführen und zuständigen Personen auf Verlangen vorzuzeigen; dies entfällt nach
erfolgter Berichtigung der Fahrzeugpapiere.
Berichtigung der Fahrzeugpapiere:
Die Berichtigung der Fahrzeugpapiere durch die zuständige Zulassungsbehörde ist durch den Fahrzeughalter
entsprechend der Festlegung in der Bestätigung der ordnungsgemäßen Änderung zu beantragen.
Weitere Festlegungen sind der Bestätigung der ordnungsgemäßen Änderung zu entnehmen.
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0117-13-WIRD-TG
Fahrzeugteil: Sonderrad 9 J X 20 EH2+ Radtyp: 136 2090
Antragsteller: AEROTECHNIK Fahrzeugteile AG Stand: 27.06.2013
__________________________________________________________________________________________________________________

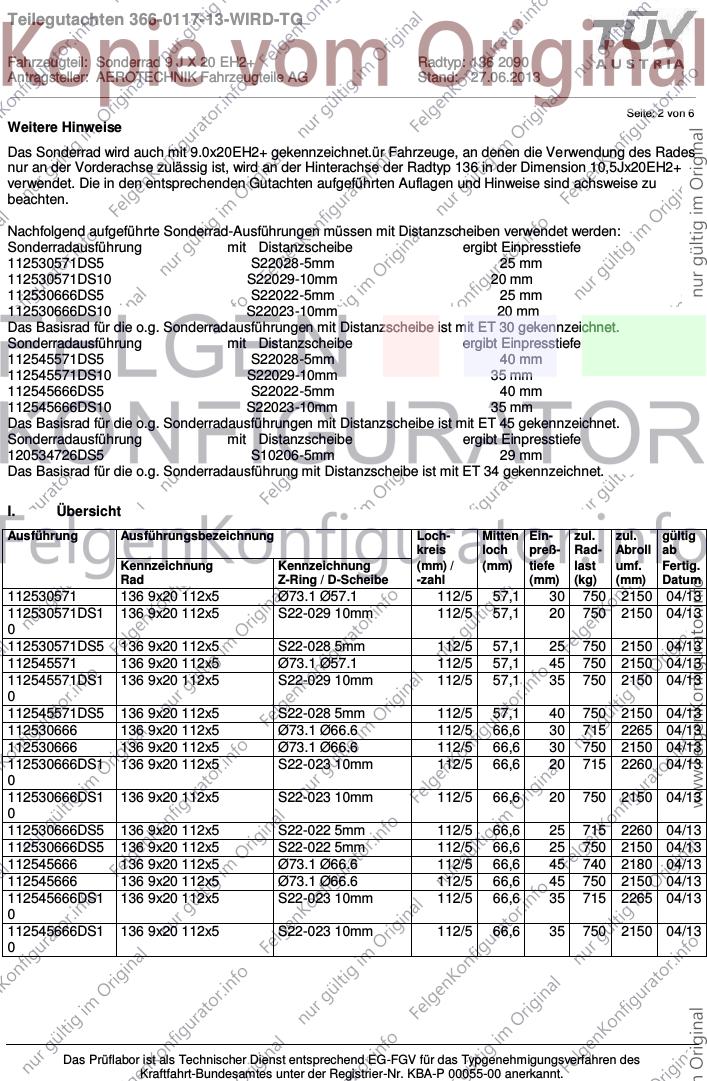

Seite: 2 von 6
Weitere Hinweise
Das Sonderrad wird auch mit 9.0x20EH2+ gekennzeichnet.ür Fahrzeuge, an denen die Verwendung des Rades
nur an der Vorderachse zulässig ist, wird an der Hinterachse der Radtyp 136 in der Dimension 10,5Jx20EH2+
verwendet. Die in den entsprechenden Gutachten aufgeführten Auflagen und Hinweise sind achsweise zu
beachten.
Nachfolgend aufgeführte Sonderrad-Ausführungen müssen mit Distanzscheiben verwendet werden:
Sonderradausführung mit Distanzscheibe ergibt Einpresstiefe
112530571DS5 S22028-5mm 25 mm
112530571DS10 S22029-10mm 20 mm
112530666DS5 S22022-5mm 25 mm
112530666DS10 S22023-10mm 20 mm
Das Basisrad für die o.g. Sonderradausführungen mit Distanzscheibe ist mit ET 30 gekennzeichnet.
Sonderradausführung mit Distanzscheibe ergibt Einpresstiefe
112545571DS5 S22028-5mm 40 mm
112545571DS10 S22029-10mm 35 mm
112545666DS5 S22022-5mm 40 mm
112545666DS10 S22023-10mm 35 mm
Das Basisrad für die o.g. Sonderradausführungen mit Distanzscheibe ist mit ET 45 gekennzeichnet.
Sonderradausführung mit Distanzscheibe ergibt Einpresstiefe
120534726DS5 S10206-5mm 29 mm
Das Basisrad für die o.g. Sonderradausführung mit Distanzscheibe ist mit ET 34 gekennzeichnet.
I. Übersicht
Ausführung Ausführungsbezeichnung Loch- Mitten Ein- zul. zul. gültig
kreis loch preß- Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) / (mm) tiefe last umf. Fertig.
Rad Z-Ring / D-Scheibe -zahl (mm) (kg) (mm) Datum
112530571 136 9x20 112x5 Ø73.1 Ø57.1 112/5 57,1 30 750 2150 04/13
112530571DS1 136 9x20 112x5 S22-029 10mm 112/5 57,1 20 750 2150 04/13
0
112530571DS5 136 9x20 112x5 S22-028 5mm 112/5 57,1 25 750 2150 04/13
112545571 136 9x20 112x5 Ø73.1 Ø57.1 112/5 57,1 45 750 2150 04/13
112545571DS1 136 9x20 112x5 S22-029 10mm 112/5 57,1 35 750 2150 04/13
0
112545571DS5 136 9x20 112x5 S22-028 5mm 112/5 57,1 40 750 2150 04/13
112530666 136 9x20 112x5 Ø73.1 Ø66.6 112/5 66,6 30 715 2265 04/13
112530666 136 9x20 112x5 Ø73.1 Ø66.6 112/5 66,6 30 750 2150 04/13
112530666DS1 136 9x20 112x5 S22-023 10mm 112/5 66,6 20 715 2260 04/13
0
112530666DS1 136 9x20 112x5 S22-023 10mm 112/5 66,6 20 750 2150 04/13
0
112530666DS5 136 9x20 112x5 S22-022 5mm 112/5 66,6 25 715 2260 04/13
112530666DS5 136 9x20 112x5 S22-022 5mm 112/5 66,6 25 750 2150 04/13
112545666 136 9x20 112x5 Ø73.1 Ø66.6 112/5 66,6 45 740 2180 04/13
112545666 136 9x20 112x5 Ø73.1 Ø66.6 112/5 66,6 45 750 2150 04/13
112545666DS1 136 9x20 112x5 S22-023 10mm 112/5 66,6 35 715 2265 04/13
0
112545666DS1 136 9x20 112x5 S22-023 10mm 112/5 66,6 35 750 2150 04/13
0
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0117-13-WIRD-TG
Fahrzeugteil: Sonderrad 9 J X 20 EH2+ Radtyp: 136 2090
Antragsteller: AEROTECHNIK Fahrzeugteile AG Stand: 27.06.2013
__________________________________________________________________________________________________________________
Seite: 3 von 6

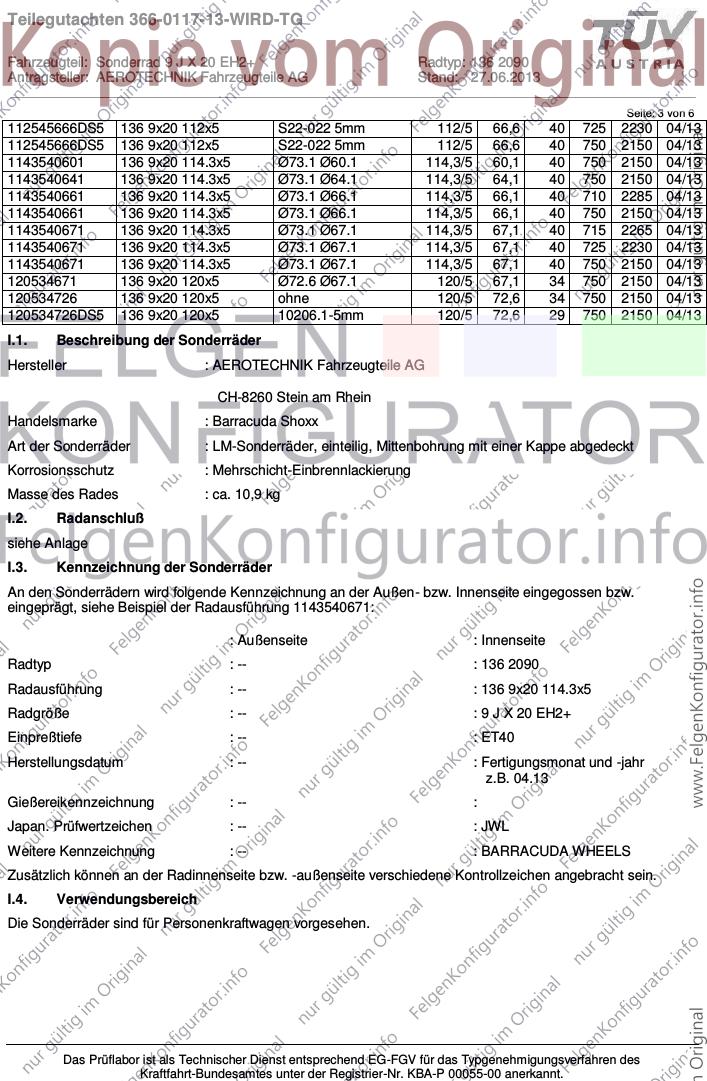

112545666DS5 136 9x20 112x5 S22-022 5mm 112/5 66,6 40 725 2230 04/13
112545666DS5 136 9x20 112x5 S22-022 5mm 112/5 66,6 40 750 2150 04/13
1143540601 136 9x20 114.3x5 Ø73.1 Ø60.1 114,3/5 60,1 40 750 2150 04/13
1143540641 136 9x20 114.3x5 Ø73.1 Ø64.1 114,3/5 64,1 40 750 2150 04/13
1143540661 136 9x20 114.3x5 Ø73.1 Ø66.1 114,3/5 66,1 40 710 2285 04/13
1143540661 136 9x20 114.3x5 Ø73.1 Ø66.1 114,3/5 66,1 40 750 2150 04/13
1143540671 136 9x20 114.3x5 Ø73.1 Ø67.1 114,3/5 67,1 40 715 2265 04/13
1143540671 136 9x20 114.3x5 Ø73.1 Ø67.1 114,3/5 67,1 40 725 2230 04/13
1143540671 136 9x20 114.3x5 Ø73.1 Ø67.1 114,3/5 67,1 40 750 2150 04/13
120534671 136 9x20 120x5 Ø72.6 Ø67.1 120/5 67,1 34 750 2150 04/13
120534726 136 9x20 120x5 ohne 120/5 72,6 34 750 2150 04/13
120534726DS5 136 9x20 120x5 10206.1-5mm 120/5 72,6 29 750 2150 04/13
I.1. Beschreibung der Sonderräder
Hersteller : AEROTECHNIK Fahrzeugteile AG
CH-8260 Stein am Rhein
Handelsmarke : Barracuda Shoxx
Art der Sonderräder : LM-Sonderräder, einteilig, Mittenbohrung mit einer Kappe abgedeckt
Korrosionsschutz : Mehrschicht-Einbrennlackierung
Masse des Rades : ca. 10,9 kg
I.2. Radanschluß
siehe Anlage
I.3. Kennzeichnung der Sonderräder
An den Sonderrädern wird folgende Kennzeichnung an der Außen- bzw. Innenseite eingegossen bzw.
eingeprägt, siehe Beispiel der Radausführung 1143540671:
: Außenseite : Innenseite
Radtyp : -- : 136 2090
Radausführung : -- : 136 9x20 114.3x5
Radgröße : -- : 9 J X 20 EH2+
Einpreßtiefe : -- : ET40
Herstellungsdatum : -- : Fertigungsmonat und -jahr
z.B. 04.13
Gießereikennzeichnung : -- :
Japan. Prüfwertzeichen : -- : JWL
Weitere Kennzeichnung : -- : BARRACUDA WHEELS
Zusätzlich können an der Radinnenseite bzw. -außenseite verschiedene Kontrollzeichen angebracht sein.
I.4. Verwendungsbereich
Die Sonderräder sind für Personenkraftwagen vorgesehen.
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0117-13-WIRD-TG
Fahrzeugteil: Sonderrad 9 J X 20 EH2+ Radtyp: 136 2090
Antragsteller: AEROTECHNIK Fahrzeugteile AG Stand: 27.06.2013
__________________________________________________________________________________________________________________
Seite: 4 von 6

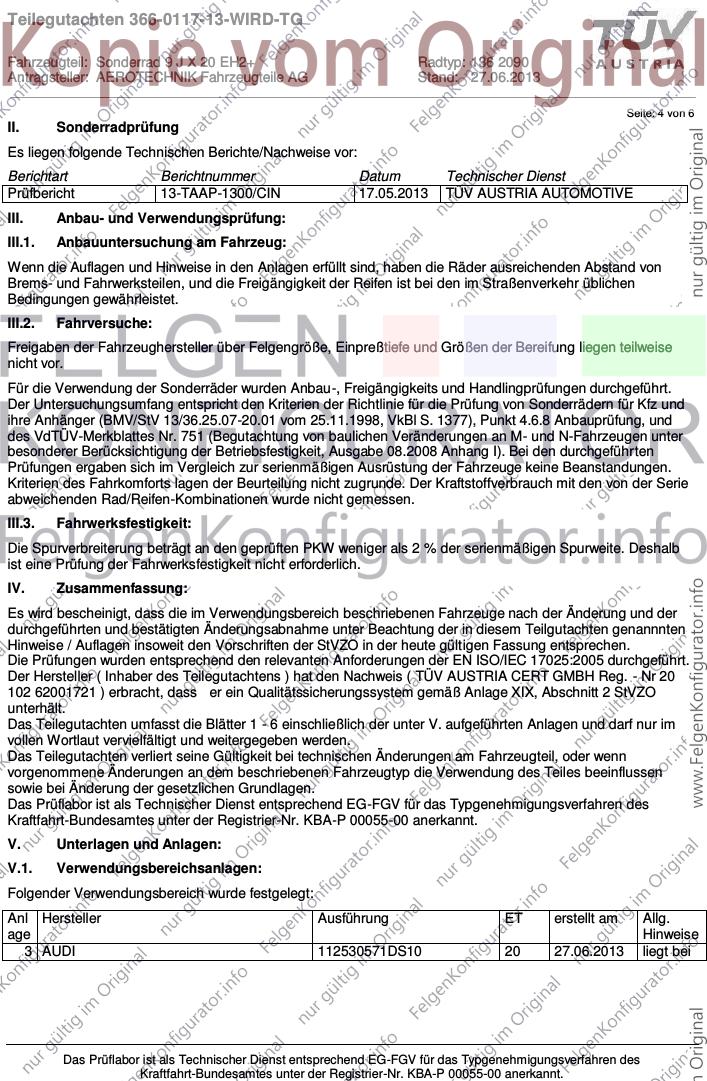

II. Sonderradprüfung
Es liegen folgende Technischen Berichte/Nachweise vor:
Berichtart Berichtnummer Datum Technischer Dienst
Prüfbericht 13-TAAP-1300/CIN 17.05.2013 TÜV AUSTRIA AUTOMOTIVE
III. Anbau- und Verwendungsprüfung:
III.1. Anbauuntersuchung am Fahrzeug:
Wenn die Auflagen und Hinweise in den Anlagen erfüllt sind, haben die Räder ausreichenden Abstand von
Brems- und Fahrwerksteilen, und die Freigängigkeit der Reifen ist bei den im Straßenverkehr üblichen
Bedingungen gewährleistet.
III.2. Fahrversuche:
Freigaben der Fahrzeughersteller über Felgengröße, Einpreßtiefe und Größen der Bereifung liegen teilweise
nicht vor.
Für die Verwendung der Sonderräder wurden Anbau-, Freigängigkeits und Handlingprüfungen durchgeführt.
Der Untersuchungsumfang entspricht den Kriterien der Richtlinie für die Prüfung von Sonderrädern für Kfz und
ihre Anhänger (BMV/StV 13/36.25.07-20.01 vom 25.11.1998, VkBl S. 1377), Punkt 4.6.8 Anbauprüfung, und
des VdTÜV-Merkblattes Nr. 751 (Begutachtung von baulichen Veränderungen an M- und N-Fahrzeugen unter
besonderer Berücksichtigung der Betriebsfestigkeit, Ausgabe 08.2008 Anhang I). Bei den durchgeführten
Prüfungen ergaben sich im Vergleich zur serienmäßigen Ausrüstung der Fahrzeuge keine Beanstandungen.
Kriterien des Fahrkomforts lagen der Beurteilung nicht zugrunde. Der Kraftstoffverbrauch mit den von der Serie
abweichenden Rad/Reifen-Kombinationen wurde nicht gemessen.
III.3. Fahrwerksfestigkeit:
Die Spurverbreiterung beträgt an den geprüften PKW weniger als 2 % der serienmäßigen Spurweite. Deshalb
ist eine Prüfung der Fahrwerksfestigkeit nicht erforderlich.
IV. Zusammenfassung:
Es wird bescheinigt, dass die im Verwendungsbereich beschriebenen Fahrzeuge nach der Änderung und der
durchgeführten und bestätigten Änderungsabnahme unter Beachtung der in diesem Teilgutachten genannnten
Hinweise / Auflagen insoweit den Vorschriften der StVZO in der heute gültigen Fassung entsprechen.
Die Prüfungen wurden entsprechend den relevanten Anforderungen der EN ISO/IEC 17025:2005 durchgeführt.
Der Hersteller ( Inhaber des Teilegutachtens ) hat den Nachweis ( TÜV AUSTRIA CERT GMBH Reg. - Nr 20
102 62001721 ) erbracht, dass er ein Qualitätssicherungssystem gemäß Anlage XIX, Abschnitt 2 StVZO
unterhält.
Das Teilegutachten umfasst die Blätter 1 - 6 einschließlich der unter V. aufgeführten Anlagen und darf nur im
vollen Wortlaut vervielfältigt und weitergegeben werden.
Das Teilegutachten verliert seine Gültigkeit bei technischen Änderungen am Fahrzeugteil, oder wenn
vorgenommene Änderungen an dem beschriebenen Fahrzeugtyp die Verwendung des Teiles beeinflussen
sowie bei Änderung der gesetzlichen Grundlagen.
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
V. Unterlagen und Anlagen:
V.1. Verwendungsbereichsanlagen:
Folgender Verwendungsbereich wurde festgelegt:
Anl Hersteller Ausführung ET erstellt am Allg.
age Hinweise
3 AUDI 112530571DS10 20 27.06.2013 liegt bei
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0117-13-WIRD-TG
Fahrzeugteil: Sonderrad 9 J X 20 EH2+ Radtyp: 136 2090
Antragsteller: AEROTECHNIK Fahrzeugteile AG Stand: 27.06.2013
__________________________________________________________________________________________________________________

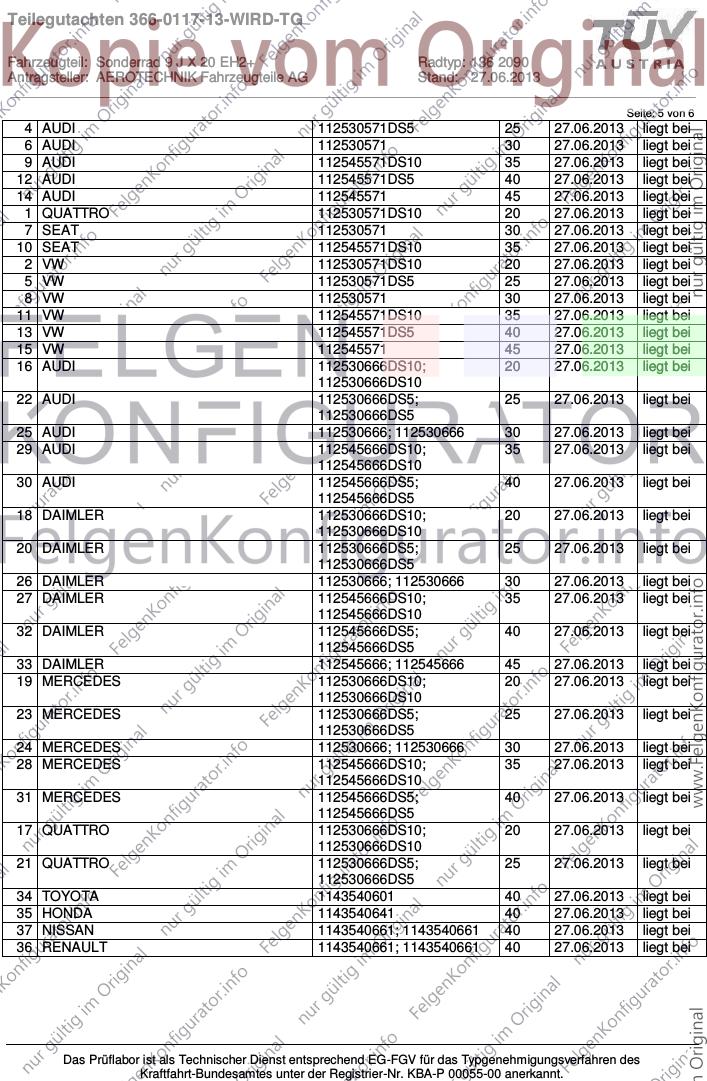

Seite: 5 von 6
4 AUDI 112530571DS5 25 27.06.2013 liegt bei
6 AUDI 112530571 30 27.06.2013 liegt bei
9 AUDI 112545571DS10 35 27.06.2013 liegt bei
12 AUDI 112545571DS5 40 27.06.2013 liegt bei
14 AUDI 112545571 45 27.06.2013 liegt bei
1 QUATTRO 112530571DS10 20 27.06.2013 liegt bei
7 SEAT 112530571 30 27.06.2013 liegt bei
10 SEAT 112545571DS10 35 27.06.2013 liegt bei
2 VW 112530571DS10 20 27.06.2013 liegt bei
5 VW 112530571DS5 25 27.06.2013 liegt bei
8 VW 112530571 30 27.06.2013 liegt bei
11 VW 112545571DS10 35 27.06.2013 liegt bei
13 VW 112545571DS5 40 27.06.2013 liegt bei
15 VW 112545571 45 27.06.2013 liegt bei
16 AUDI 112530666DS10; 20 27.06.2013 liegt bei
112530666DS10
22 AUDI 112530666DS5; 25 27.06.2013 liegt bei
112530666DS5
25 AUDI 112530666; 112530666 30 27.06.2013 liegt bei
29 AUDI 112545666DS10; 35 27.06.2013 liegt bei
112545666DS10
30 AUDI 112545666DS5; 40 27.06.2013 liegt bei
112545666DS5
18 DAIMLER 112530666DS10; 20 27.06.2013 liegt bei
112530666DS10
20 DAIMLER 112530666DS5; 25 27.06.2013 liegt bei
112530666DS5
26 DAIMLER 112530666; 112530666 30 27.06.2013 liegt bei
27 DAIMLER 112545666DS10; 35 27.06.2013 liegt bei
112545666DS10
32 DAIMLER 112545666DS5; 40 27.06.2013 liegt bei
112545666DS5
33 DAIMLER 112545666; 112545666 45 27.06.2013 liegt bei
19 MERCEDES 112530666DS10; 20 27.06.2013 liegt bei
112530666DS10
23 MERCEDES 112530666DS5; 25 27.06.2013 liegt bei
112530666DS5
24 MERCEDES 112530666; 112530666 30 27.06.2013 liegt bei
28 MERCEDES 112545666DS10; 35 27.06.2013 liegt bei
112545666DS10
31 MERCEDES 112545666DS5; 40 27.06.2013 liegt bei
112545666DS5
17 QUATTRO 112530666DS10; 20 27.06.2013 liegt bei
112530666DS10
21 QUATTRO 112530666DS5; 25 27.06.2013 liegt bei
112530666DS5
34 TOYOTA 1143540601 40 27.06.2013 liegt bei
35 HONDA 1143540641 40 27.06.2013 liegt bei
37 NISSAN 1143540661; 1143540661 40 27.06.2013 liegt bei
36 RENAULT 1143540661; 1143540661 40 27.06.2013 liegt bei
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0117-13-WIRD-TG
Fahrzeugteil: Sonderrad 9 J X 20 EH2+ Radtyp: 136 2090
Antragsteller: AEROTECHNIK Fahrzeugteile AG Stand: 27.06.2013
__________________________________________________________________________________________________________________
Seite: 6 von 6

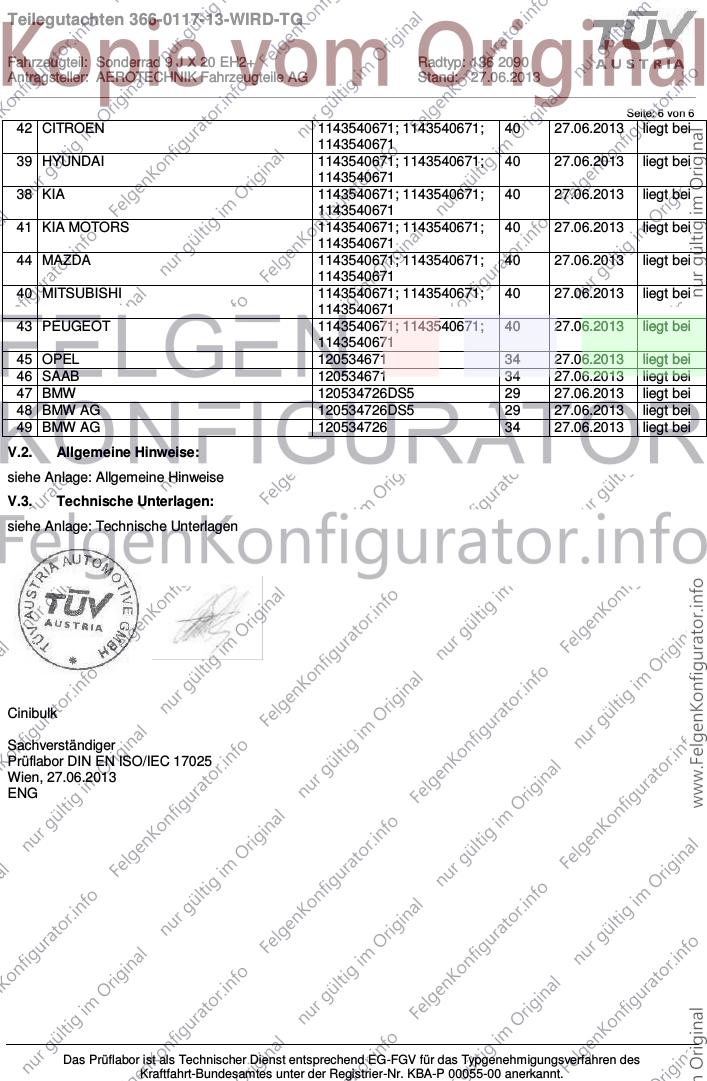

42 CITROEN 1143540671; 1143540671; 40 27.06.2013 liegt bei
1143540671
39 HYUNDAI 1143540671; 1143540671; 40 27.06.2013 liegt bei
1143540671
38 KIA 1143540671; 1143540671; 40 27.06.2013 liegt bei
1143540671
41 KIA MOTORS 1143540671; 1143540671; 40 27.06.2013 liegt bei
1143540671
44 MAZDA 1143540671; 1143540671; 40 27.06.2013 liegt bei
1143540671
40 MITSUBISHI 1143540671; 1143540671; 40 27.06.2013 liegt bei
1143540671
43 PEUGEOT 1143540671; 1143540671; 40 27.06.2013 liegt bei
1143540671
45 OPEL 120534671 34 27.06.2013 liegt bei
46 SAAB 120534671 34 27.06.2013 liegt bei
47 BMW 120534726DS5 29 27.06.2013 liegt bei
48 BMW AG 120534726DS5 29 27.06.2013 liegt bei
49 BMW AG 120534726 34 27.06.2013 liegt bei
V.2. Allgemeine Hinweise:
siehe Anlage: Allgemeine Hinweise
V.3. Technische Unterlagen:
siehe Anlage: Technische Unterlagen
Cinibulk
Sachverständiger
Prüflabor DIN EN ISO/IEC 17025
Wien, 27.06.2013
ENG
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0117-13-WIRD-TG

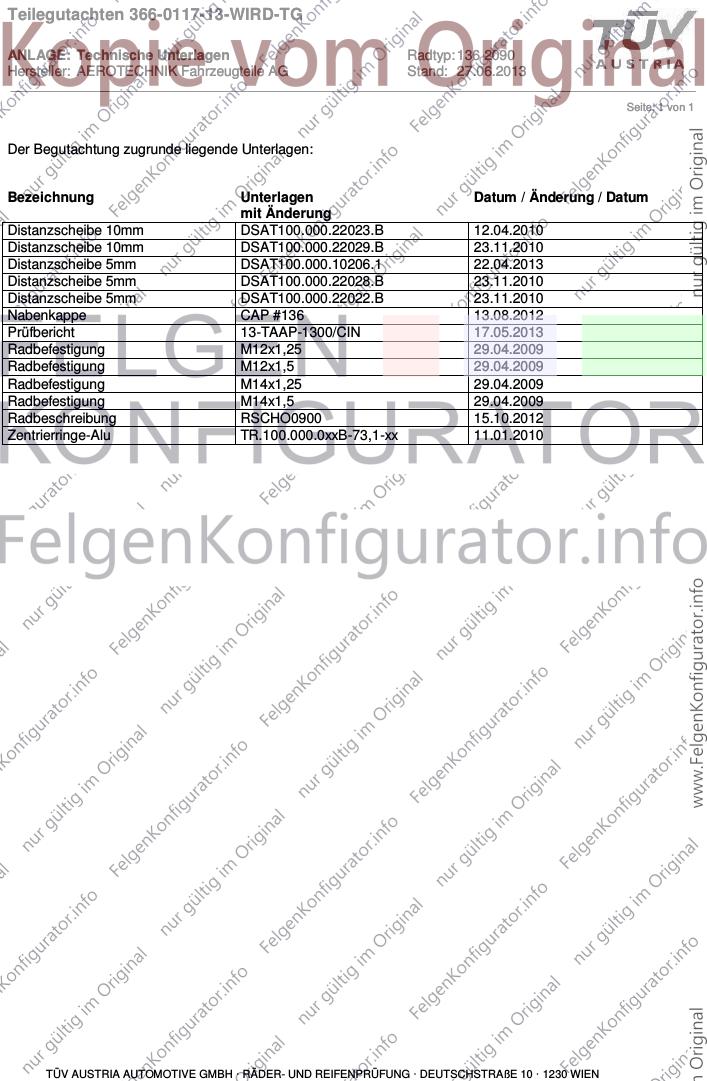

ANLAGE: Technische Unterlagen Radtyp: 136 2090
Hersteller: AEROTECHNIK Fahrzeugteile AG Stand: 27.06.2013
__________________________________________________________________________________________________________________
Seite: 1 von 1
Der Begutachtung zugrunde liegende Unterlagen:
Bezeichnung Unterlagen Datum / Änderung / Datum
mit Änderung
Distanzscheibe 10mm DSAT100.000.22023.B 12.04.2010
Distanzscheibe 10mm DSAT100.000.22029.B 23.11.2010
Distanzscheibe 5mm DSAT100.000.10206.1 22.04.2013
Distanzscheibe 5mm DSAT100.000.22028.B 23.11.2010
Distanzscheibe 5mm DSAT100.000.22022.B 23.11.2010
Nabenkappe CAP #136 13.08.2012
Prüfbericht 13-TAAP-1300/CIN 17.05.2013
Radbefestigung M12x1,25 29.04.2009
Radbefestigung M12x1,5 29.04.2009
Radbefestigung M14x1,25 29.04.2009
Radbefestigung M14x1,5 29.04.2009
Radbeschreibung RSCHO0900 15.10.2012
Zentrierringe-Alu TR.100.000.0xxB-73,1-xx 11.01.2010
TÜV AUSTRIA AUTOMOTIVE GMBH RÄDER- UND REIFENPRÜFUNG DEUTSCHSTRAßE 10 1230 WIEN
Teilegutachten 366-0117-13-WIRD-TG

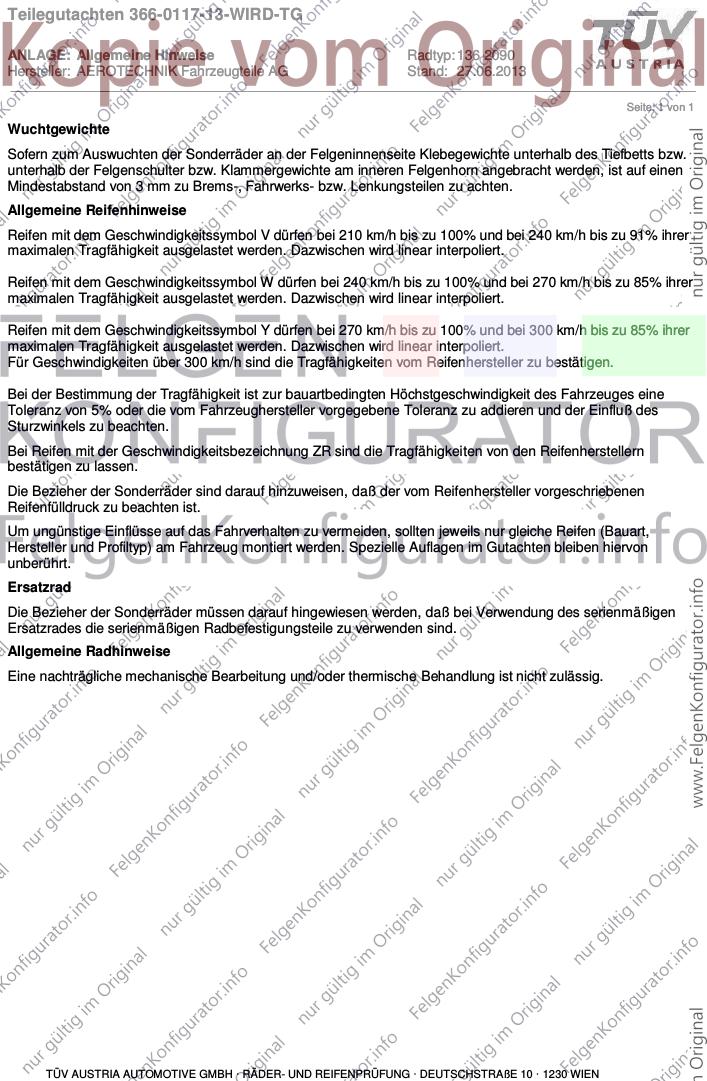

ANLAGE: Allgemeine Hinweise Radtyp: 136 2090
Hersteller: AEROTECHNIK Fahrzeugteile AG Stand: 27.06.2013
__________________________________________________________________________________________________________________
Seite: 1 von 1
Wuchtgewichte
Sofern zum Auswuchten der Sonderräder an der Felgeninnenseite Klebegewichte unterhalb des Tiefbetts bzw.
unterhalb der Felgenschulter bzw. Klammergewichte am inneren Felgenhorn angebracht werden, ist auf einen
Mindestabstand von 3 mm zu Brems-, Fahrwerks- bzw. Lenkungsteilen zu achten.
Allgemeine Reifenhinweise
Reifen mit dem Geschwindigkeitssymbol V dürfen bei 210 km/h bis zu 100% und bei 240 km/h bis zu 91% ihrer
maximalen Tragfähigkeit ausgelastet werden. Dazwischen wird linear interpoliert.
Reifen mit dem Geschwindigkeitssymbol W dürfen bei 240 km/h bis zu 100% und bei 270 km/h bis zu 85% ihrer
maximalen Tragfähigkeit ausgelastet werden. Dazwischen wird linear interpoliert.
Reifen mit dem Geschwindigkeitssymbol Y dürfen bei 270 km/h bis zu 100% und bei 300 km/h bis zu 85% ihrer
maximalen Tragfähigkeit ausgelastet werden. Dazwischen wird linear interpoliert.
Für Geschwindigkeiten über 300 km/h sind die Tragfähigkeiten vom Reifenhersteller zu bestätigen.
Bei der Bestimmung der Tragfähigkeit ist zur bauartbedingten Höchstgeschwindigkeit des Fahrzeuges eine
Toleranz von 5% oder die vom Fahrzeughersteller vorgegebene Toleranz zu addieren und der Einfluß des
Sturzwinkels zu beachten.
Bei Reifen mit der Geschwindigkeitsbezeichnung ZR sind die Tragfähigkeiten von den Reifenherstellern
bestätigen zu lassen.
Die Bezieher der Sonderräder sind darauf hinzuweisen, daß der vom Reifenhersteller vorgeschriebenen
Reifenfülldruck zu beachten ist.
Um ungünstige Einflüsse auf das Fahrverhalten zu vermeiden, sollten jeweils nur gleiche Reifen (Bauart,
Hersteller und Profiltyp) am Fahrzeug montiert werden. Spezielle Auflagen im Gutachten bleiben hiervon
unberührt.
Ersatzrad
Die Bezieher der Sonderräder müssen darauf hingewiesen werden, daß bei Verwendung des serienmäßigen
Ersatzrades die serienmäßigen Radbefestigungsteile zu verwenden sind.
Allgemeine Radhinweise
Eine nachträgliche mechanische Bearbeitung und/oder thermische Behandlung ist nicht zulässig.
TÜV AUSTRIA AUTOMOTIVE GMBH RÄDER- UND REIFENPRÜFUNG DEUTSCHSTRAßE 10 1230 WIEN
Teilegutachten 366-0117-13-WIRD-TG

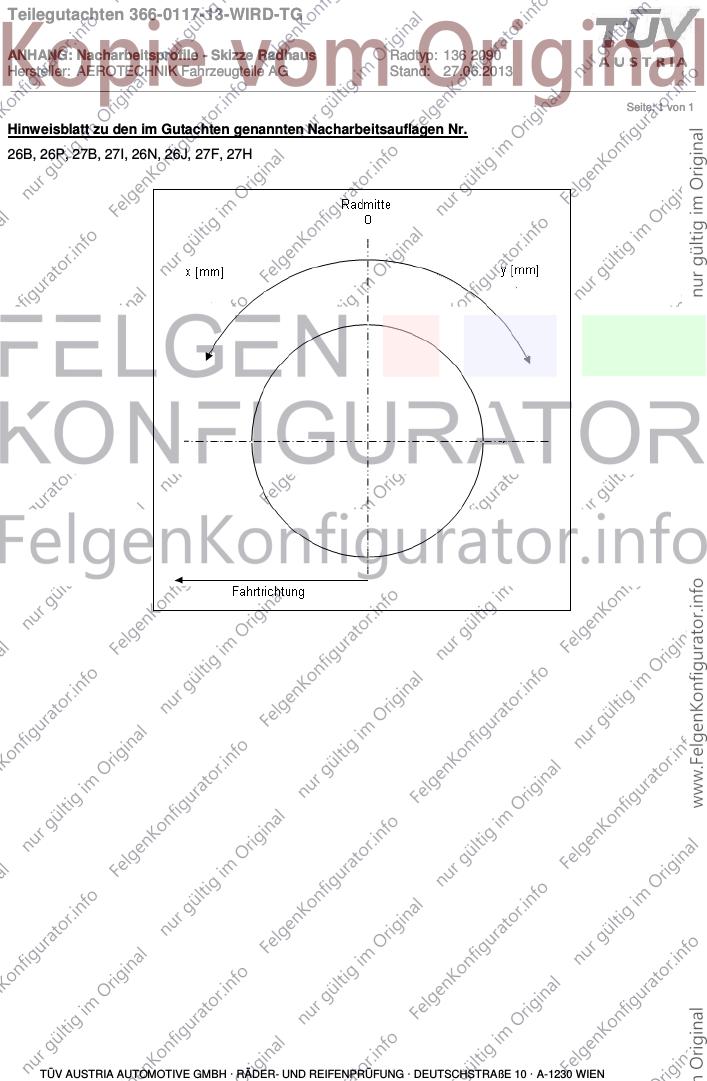

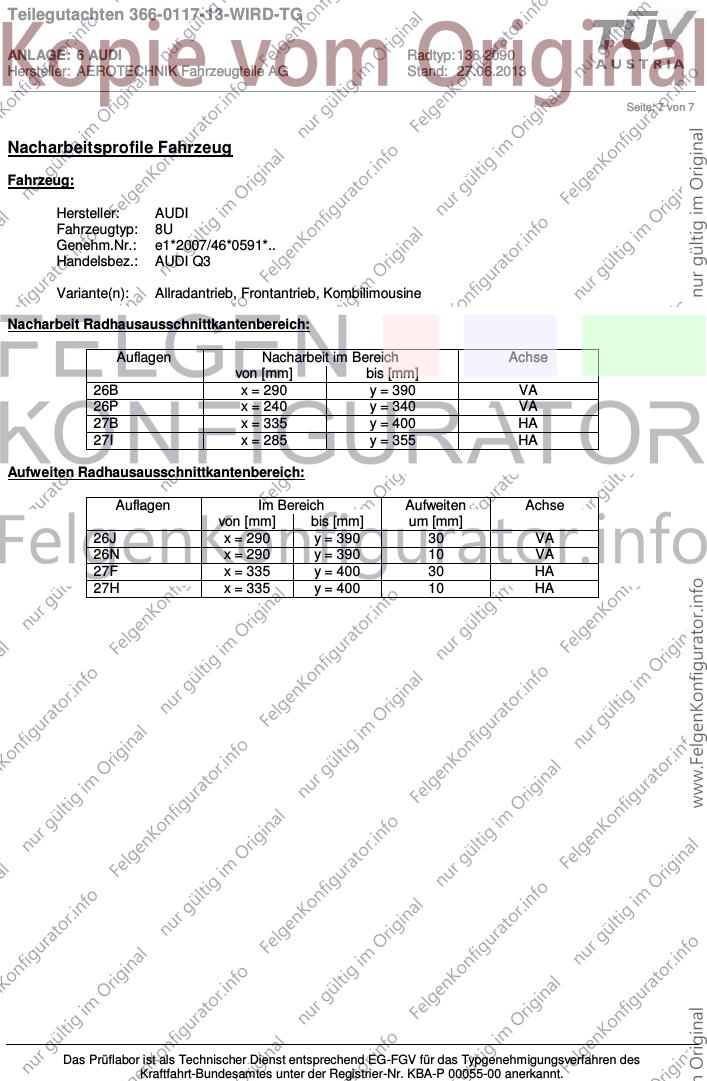

ANHANG: Nacharbeitsprofile - Skizze Radhaus Radtyp: 136 2090
Hersteller: AEROTECHNIK Fahrzeugteile AG Stand: 27.06.2013
__________________________________________________________________________________________________________________
Seite: 1 von 1
Hinweisblatt zu den im Gutachten genannten Nacharbeitsauflagen Nr.
26B, 26P, 27B, 27I, 26N, 26J, 27F, 27H
TÜV AUSTRIA AUTOMOTIVE GMBH RÄDER- UND REIFENPRÜFUNG DEUTSCHSTRAßE 10 A-1230 WIEN
Teilegutachten 366-0117-13-WIRD-TG

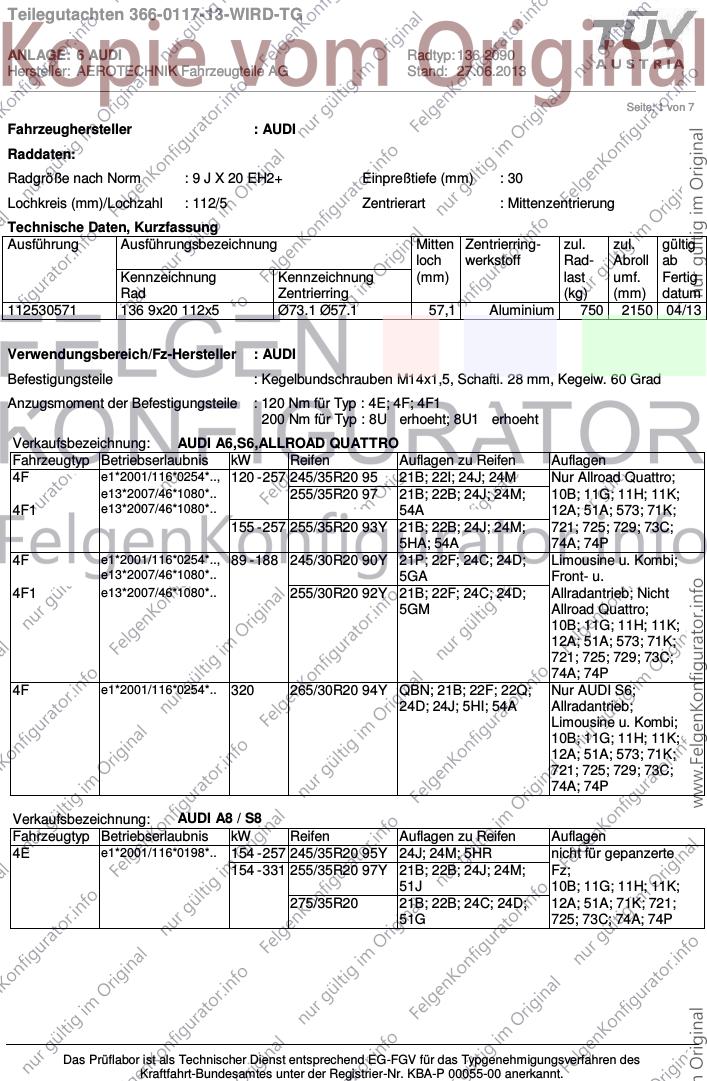

ANLAGE: 6 AUDI Radtyp: 136 2090
Hersteller: AEROTECHNIK Fahrzeugteile AG Stand: 27.06.2013
__________________________________________________________________________________________________________________
Seite: 1 von 7
Fahrzeughersteller : AUDI
Raddaten:
Radgröße nach Norm : 9 J X 20 EH2+ Einpreßtiefe (mm) : 30
Lochkreis (mm)/Lochzahl : 112/5 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mitten Zentrierring- zul. zul. gültig
loch werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) last umf. Fertig
Rad Zentrierring (kg) (mm) datum
112530571 136 9x20 112x5 Ø73.1 Ø57.1 57,1 Aluminium 750 2150 04/13
Verwendungsbereich/Fz-Hersteller : AUDI
Befestigungsteile : Kegelbundschrauben M14x1,5, Schaftl. 28 mm, Kegelw. 60 Grad
Anzugsmoment der Befestigungsteile : 120 Nm für Typ : 4E; 4F; 4F1
200 Nm für Typ : 8U erhoeht; 8U1 erhoeht
Verkaufsbezeichnung: AUDI A6,S6,ALLROAD QUATTRO
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
4F e1*2001/116*0254*.., 120 - 257 245/35R20 95 21B; 22I; 24J; 24M Nur Allroad Quattro;
e13*2007/46*1080*.. 255/35R20 97 21B; 22B; 24J; 24M; 10B; 11G; 11H; 11K;
4F1 e13*2007/46*1080*.. 54A 12A; 51A; 573; 71K;
155 - 257 255/35R20 93Y 21B; 22B; 24J; 24M; 721; 725; 729; 73C;
5HA; 54A 74A; 74P
4F e1*2001/116*0254*.., 89 - 188 245/30R20 90Y 21P; 22F; 24C; 24D; Limousine u. Kombi;
e13*2007/46*1080*.. 5GA Front- u.
4F1 e13*2007/46*1080*.. 255/30R20 92Y 21B; 22F; 24C; 24D; Allradantrieb; Nicht
5GM Allroad Quattro;
10B; 11G; 11H; 11K;
12A; 51A; 573; 71K;
721; 725; 729; 73C;
74A; 74P
4F e1*2001/116*0254*.. 320 265/30R20 94Y QBN; 21B; 22F; 22Q; Nur AUDI S6;
24D; 24J; 5HI; 54A Allradantrieb;
Limousine u. Kombi;
10B; 11G; 11H; 11K;
12A; 51A; 573; 71K;
721; 725; 729; 73C;
74A; 74P
Verkaufsbezeichnung: AUDI A8 / S8
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
4E e1*2001/116*0198*.. 154 - 257 245/35R20 95Y 24J; 24M; 5HR nicht für gepanzerte
154 - 331 255/35R20 97Y 21B; 22B; 24J; 24M; Fz;
51J 10B; 11G; 11H; 11K;
275/35R20 21B; 22B; 24C; 24D; 12A; 51A; 71K; 721;
51G 725; 73C; 74A; 74P
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0117-13-WIRD-TG
ANLAGE: 6 AUDI Radtyp: 136 2090
Hersteller: AEROTECHNIK Fahrzeugteile AG Stand: 27.06.2013
__________________________________________________________________________________________________________________
Seite: 2 von 7

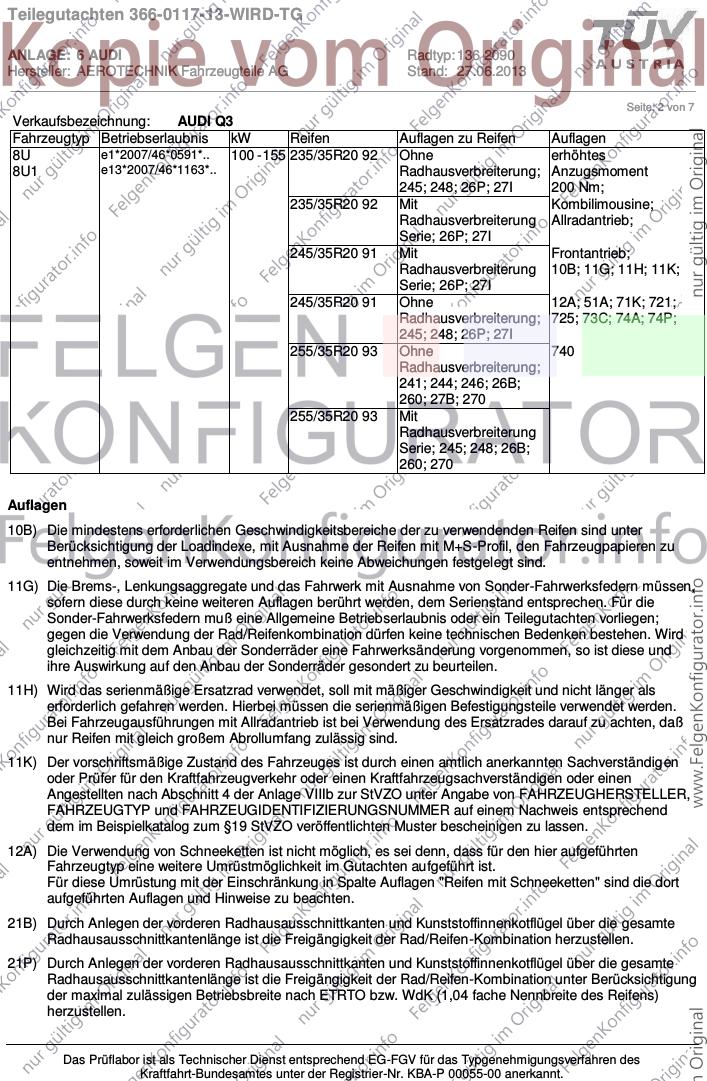

Verkaufsbezeichnung: AUDI Q3
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
8U e1*2007/46*0591*.. 100 - 155 235/35R20 92 Ohne erhöhtes
8U1 e13*2007/46*1163*.. Radhausverbreiterung; Anzugsmoment
245; 248; 26P; 27I 200 Nm;
235/35R20 92 Mit Kombilimousine;
Radhausverbreiterung Allradantrieb;
Serie; 26P; 27I
245/35R20 91 Mit Frontantrieb;
Radhausverbreiterung 10B; 11G; 11H; 11K;
Serie; 26P; 27I
245/35R20 91 Ohne 12A; 51A; 71K; 721;
Radhausverbreiterung; 725; 73C; 74A; 74P;
245; 248; 26P; 27I
255/35R20 93 Ohne 740
Radhausverbreiterung;
241; 244; 246; 26B;
260; 27B; 270
255/35R20 93 Mit
Radhausverbreiterung
Serie; 245; 248; 26B;
260; 270
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind unter
Berücksichtigung der Loadindexe, mit Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu
entnehmen, soweit im Verwendungsbereich keine Abweichungen festgelegt sind.
11G) Die Brems-, Lenkungsaggregate und das Fahrwerk mit Ausnahme von Sonder-Fahrwerksfedern müssen,
sofern diese durch keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Für die
Sonder-Fahrwerksfedern muß eine Allgemeine Betriebserlaubnis oder ein Teilegutachten vorliegen;
gegen die Verwendung der Rad/Reifenkombination dürfen keine technischen Bedenken bestehen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
11K) Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen oder einen
Angestellten nach Abschnitt 4 der Anlage VIIIb zur StVZO unter Angabe von FAHRZEUGHERSTELLER,
FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem Nachweis entsprechend
dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
12A) Die Verwendung von Schneeketten ist nicht möglich, es sei denn, dass für den hier aufgeführten
Fahrzeugtyp eine weitere Umrüstmöglichkeit im Gutachten aufgeführt ist.
Für diese Umrüstung mit der Einschränkung in Spalte Auflagen "Reifen mit Schneeketten" sind die dort
aufgeführten Auflagen und Hinweise zu beachten.
21B) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
21P) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter Berücksichtigung
der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite des Reifens)
herzustellen.
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0117-13-WIRD-TG
ANLAGE: 6 AUDI Radtyp: 136 2090
Hersteller: AEROTECHNIK Fahrzeugteile AG Stand: 27.06.2013
__________________________________________________________________________________________________________________
Seite: 3 von 7

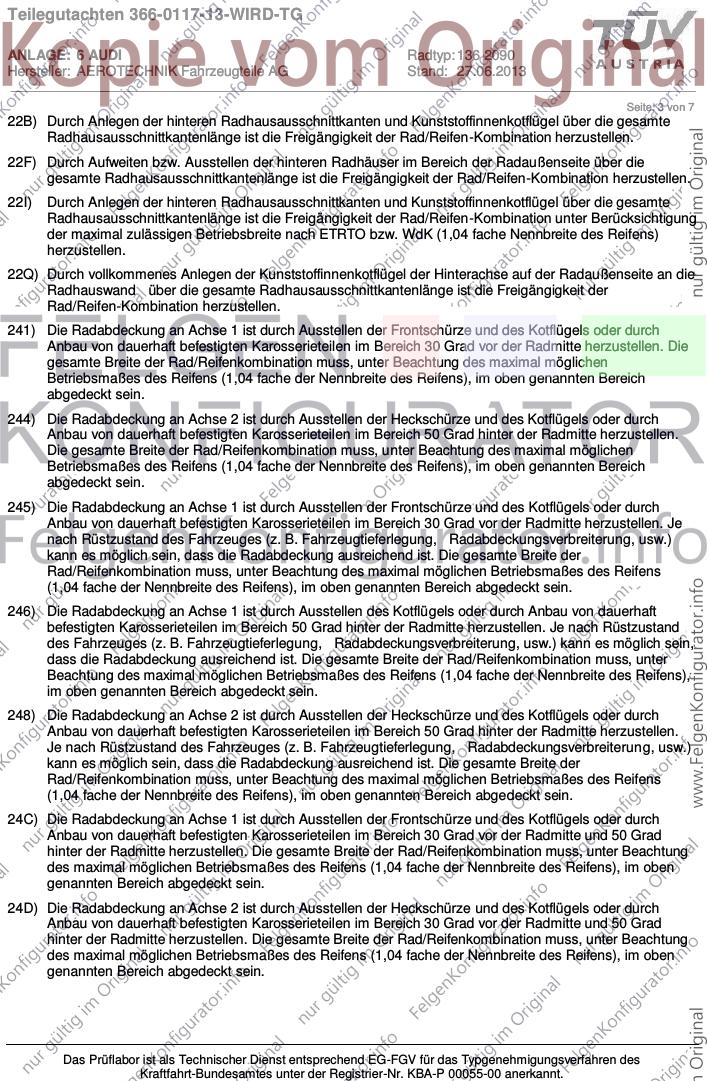

22B) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
22F) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
22I) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter Berücksichtigung
der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite des Reifens)
herzustellen.
22Q) Durch vollkommenes Anlegen der Kunststoffinnenkotflügel der Hinterachse auf der Radaußenseite an die
Radhauswand über die gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der
Rad/Reifen-Kombination herzustellen.
241) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte herzustellen. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
244) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen.
Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
245) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte herzustellen. Je
nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
246) Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen. Je nach Rüstzustand
des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.) kann es möglich sein,
dass die Radabdeckung ausreichend ist. Die gesamte Breite der Rad/Reifenkombination muss, unter
Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens),
im oben genannten Bereich abgedeckt sein.
248) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen.
Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
24C) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung
des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben
genannten Bereich abgedeckt sein.
24D) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung
des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben
genannten Bereich abgedeckt sein.
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0117-13-WIRD-TG
ANLAGE: 6 AUDI Radtyp: 136 2090
Hersteller: AEROTECHNIK Fahrzeugteile AG Stand: 27.06.2013
__________________________________________________________________________________________________________________
Seite: 4 von 7

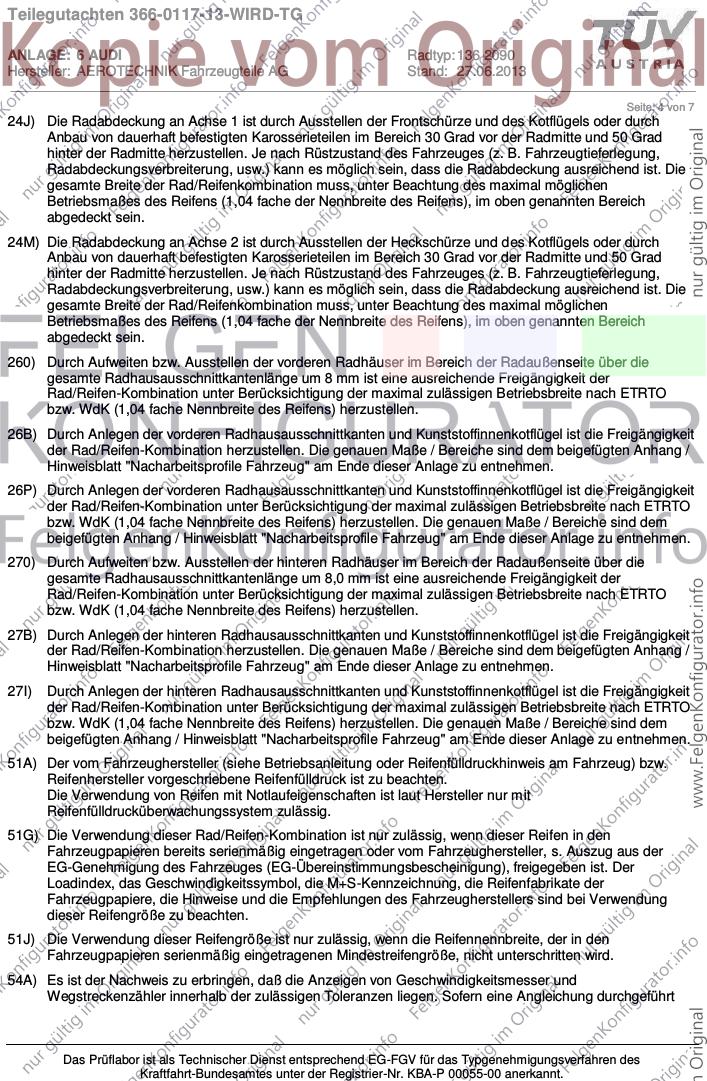

24J) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
24M) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
260) Durch Aufweiten bzw. Ausstellen der vorderen Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge um 8 mm ist eine ausreichende Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen.
26B) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
26P) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
270) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge um 8,0 mm ist eine ausreichende Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen.
27B) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
27I) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
51G) Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn dieser Reifen in den
Fahrzeugpapieren bereits serienmäßig eingetragen oder vom Fahrzeughersteller, s. Auszug aus der
EG-Genehmigung des Fahrzeuges (EG-Übereinstimmungsbescheinigung), freigegeben ist. Der
Loadindex, das Geschwindigkeitssymbol, die M+S-Kennzeichnung, die Reifenfabrikate der
Fahrzeugpapiere, die Hinweise und die Empfehlungen des Fahrzeugherstellers sind bei Verwendung
dieser Reifengröße zu beachten.
51J) Die Verwendung dieser Reifengröße ist nur zulässig, wenn die Reifennennbreite, der in den
Fahrzeugpapieren serienmäßig eingetragenen Mindestreifengröße, nicht unterschritten wird.
54A) Es ist der Nachweis zu erbringen, daß die Anzeigen von Geschwindigkeitsmesser und
Wegstreckenzähler innerhalb der zulässigen Toleranzen liegen. Sofern eine Angleichung durchgeführt
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0117-13-WIRD-TG
ANLAGE: 6 AUDI Radtyp: 136 2090
Hersteller: AEROTECHNIK Fahrzeugteile AG Stand: 27.06.2013
__________________________________________________________________________________________________________________
Seite: 5 von 7

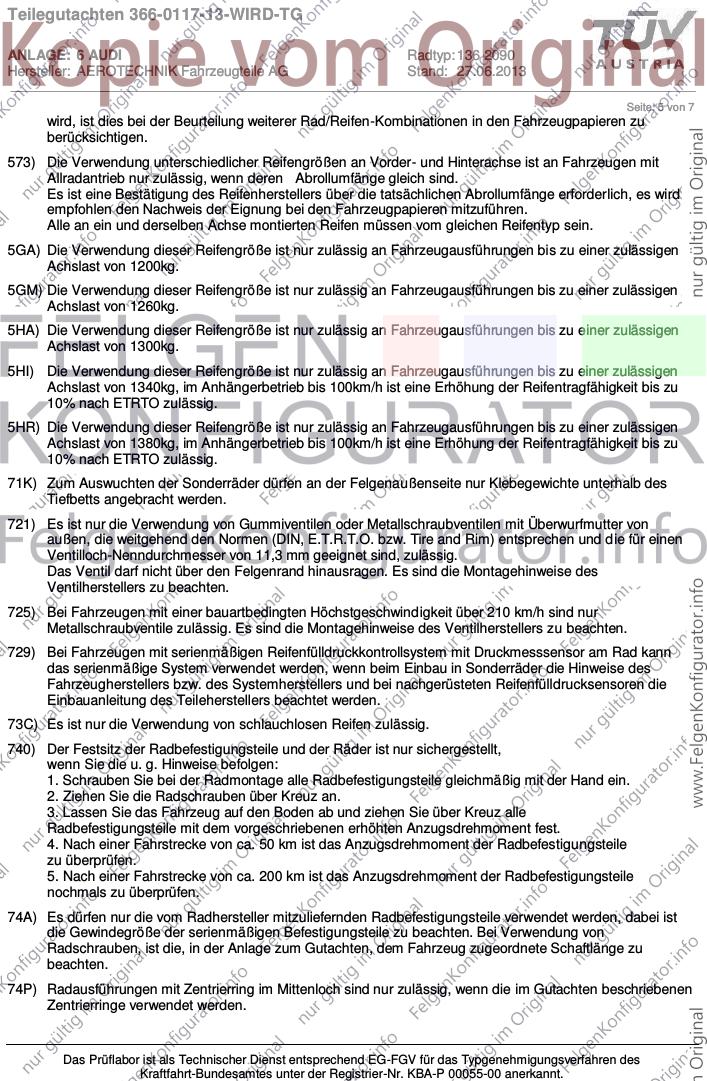

wird, ist dies bei der Beurteilung weiterer Rad/Reifen-Kombinationen in den Fahrzeugpapieren zu
berücksichtigen.
573) Die Verwendung unterschiedlicher Reifengrößen an Vorder- und Hinterachse ist an Fahrzeugen mit
Allradantrieb nur zulässig, wenn deren Abrollumfänge gleich sind.
Es ist eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich, es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
5GA) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1200kg.
5GM) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1260kg.
5HA) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1300kg.
5HI) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1340kg, im Anhängerbetrieb bis 100km/h ist eine Erhöhung der Reifentragfähigkeit bis zu
10% nach ETRTO zulässig.
5HR) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1380kg, im Anhängerbetrieb bis 100km/h ist eine Erhöhung der Reifentragfähigkeit bis zu
10% nach ETRTO zulässig.
71K) Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb des
Tiefbetts angebracht werden.
721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von
außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
725) Bei Fahrzeugen mit einer bauartbedingten Höchstgeschwindigkeit über 210 km/h sind nur
Metallschraubventile zulässig. Es sind die Montagehinweise des Ventilherstellers zu beachten.
729) Bei Fahrzeugen mit serienmäßigen Reifenfülldruckkontrollsystem mit Druckmesssensor am Rad kann
das serienmäßige System verwendet werden, wenn beim Einbau in Sonderräder die Hinweise des
Fahrzeugherstellers bzw. des Systemherstellers und bei nachgerüsteten Reifenfülldrucksensoren die
Einbauanleitung des Teileherstellers beachtet werden.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
740) Der Festsitz der Radbefestigungsteile und der Räder ist nur sichergestellt,
wenn Sie die u. g. Hinweise befolgen:
1. Schrauben Sie bei der Radmontage alle Radbefestigungsteile gleichmäßig mit der Hand ein.
2. Ziehen Sie die Radschrauben über Kreuz an.
3. Lassen Sie das Fahrzeug auf den Boden ab und ziehen Sie über Kreuz alle
Radbefestigungsteile mit dem vorgeschriebenen erhöhten Anzugsdrehmoment fest.
4. Nach einer Fahrstrecke von ca. 50 km ist das Anzugsdrehmoment der Radbefestigungsteile
zu überprüfen.
5. Nach einer Fahrstrecke von ca. 200 km ist das Anzugsdrehmoment der Radbefestigungsteile
nochmals zu überprüfen.
74A) Es dürfen nur die vom Radhersteller mitzuliefernden Radbefestigungsteile verwendet werden, dabei ist
die Gewindegröße der serienmäßigen Befestigungsteile zu beachten. Bei Verwendung von
Radschrauben, ist die, in der Anlage zum Gutachten, dem Fahrzeug zugeordnete Schaftlänge zu
beachten.
74P) Radausführungen mit Zentrierring im Mittenloch sind nur zulässig, wenn die im Gutachten beschriebenen
Zentrierringe verwendet werden.
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0117-13-WIRD-TG
ANLAGE: 6 AUDI Radtyp: 136 2090
Hersteller: AEROTECHNIK Fahrzeugteile AG Stand: 27.06.2013
__________________________________________________________________________________________________________________
Seite: 6 von 7

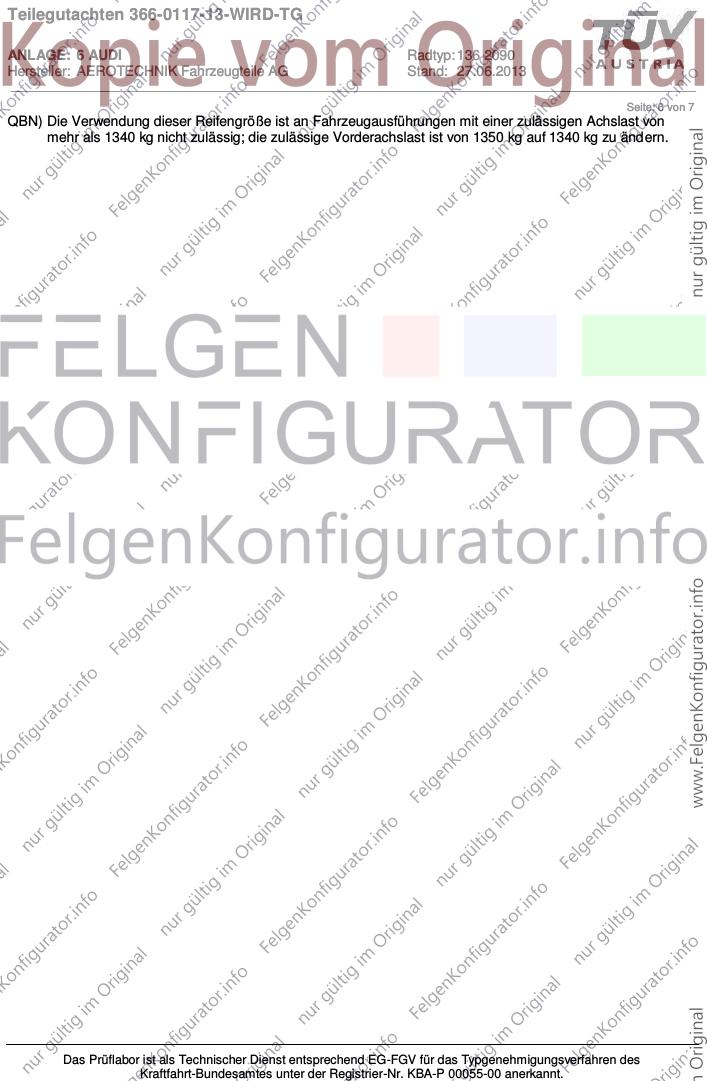

QBN) Die Verwendung dieser Reifengröße ist an Fahrzeugausführungen mit einer zulässigen Achslast von
mehr als 1340 kg nicht zulässig; die zulässige Vorderachslast ist von 1350 kg auf 1340 kg zu ändern.
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0117-13-WIRD-TG
ANLAGE: 6 AUDI Radtyp: 136 2090
Hersteller: AEROTECHNIK Fahrzeugteile AG Stand: 27.06.2013
__________________________________________________________________________________________________________________
Seite: 7 von 7
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: AUDI
Fahrzeugtyp: 8U
Genehm.Nr.: e1*2007/46*0591*..
Handelsbez.: AUDI Q3
Variante(n): Allradantrieb, Frontantrieb, Kombilimousine
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 290 y = 390 VA
26P x = 240 y = 340 VA
27B x = 335 y = 400 HA
27I x = 285 y = 355 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 290 y = 390 30 VA
26N x = 290 y = 390 10 VA
27F x = 335 y = 400 30 HA
27H x = 335 y = 400 10 HA
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0117-13-WIRD-TG
ANLAGE: Radabdeckung Radtyp: 136 2090
Hersteller: AEROTECHNIK Fahrzeugteile AG Stand: 27.06.2013
__________________________________________________________________________________________________________________
Seite: 1 von 1

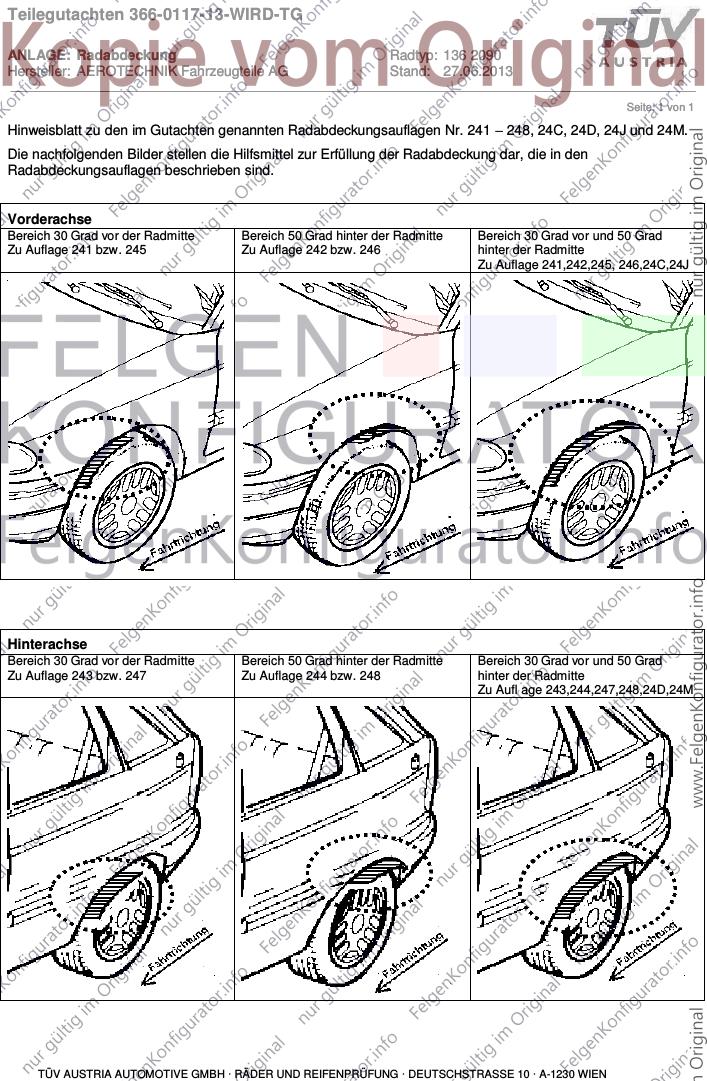

Hinweisblatt zu den im Gutachten genannten Radabdeckungsauflagen Nr. 241 – 248, 24C, 24D, 24J und 24M.
Die nachfolgenden Bilder stellen die Hilfsmittel zur Erfüllung der Radabdeckung dar, die in den
Radabdeckungsauflagen beschrieben sind.
Vorderachse
Bereich 30 Grad vor der Radmitte Bereich 50 Grad hinter der Radmitte Bereich 30 Grad vor und 50 Grad
Zu Auflage 241 bzw. 245 Zu Auflage 242 bzw. 246 hinter der Radmitte
Zu Auflage 241,242,245, 246,24C,24J
Hinterachse
Bereich 30 Grad vor der Radmitte Bereich 50 Grad hinter der Radmitte Bereich 30 Grad vor und 50 Grad
Zu Auflage 243 bzw. 247 Zu Auflage 244 bzw. 248 hinter der Radmitte
Zu Aufl age 243,244,247,248,24D,24M
TÜV AUSTRIA AUTOMOTIVE GMBH RÄDER UND REIFENPRÜFUNG DEUTSCHSTRASSE 10 A-1230 WIEN
TÜV AUSTRIA
AUTOMOTIVE GMBH
RÄDER- UND
REIFENPRÜFUNG

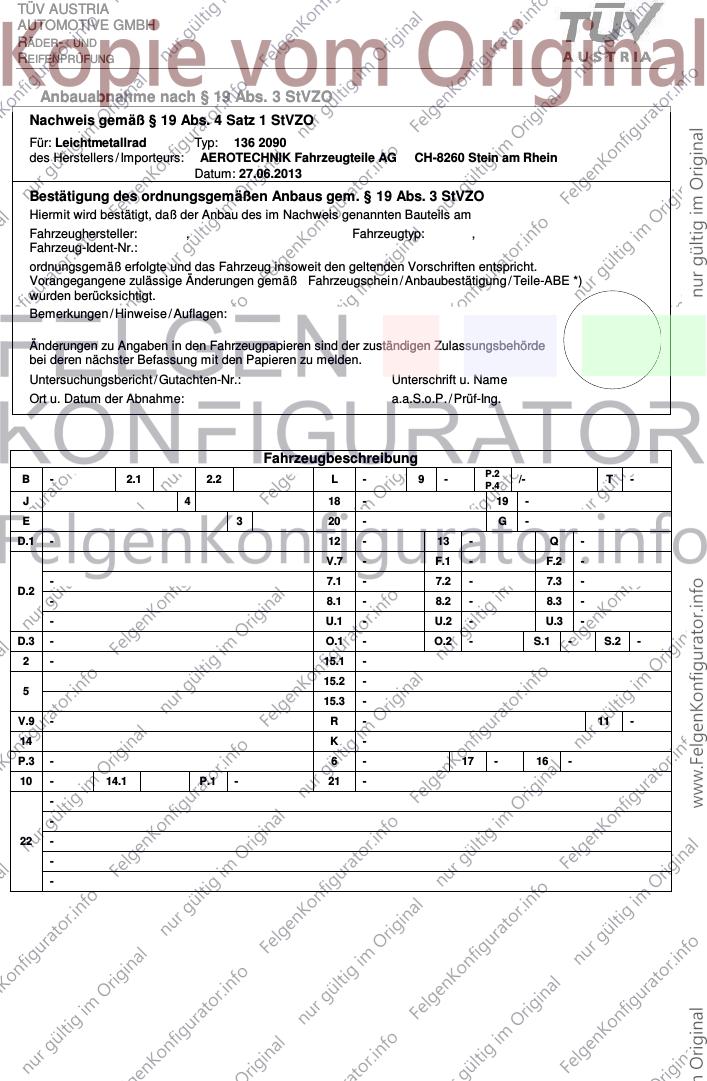

Anbauabnahme nach § 19 Abs. 3 StVZO
Nachweis gemäß § 19 Abs. 4 Satz 1 StVZO
Für: Leichtmetallrad Typ: 136 2090
des Herstellers / Importeurs: AEROTECHNIK Fahrzeugteile AG CH-8260 Stein am Rhein
Datum: 27.06.2013
Bestätigung des ordnungsgemäßen Anbaus gem. § 19 Abs. 3 StVZO
Hiermit wird bestätigt, daß der Anbau des im Nachweis genannten Bauteils am
Fahrzeughersteller: , Fahrzeugtyp: ,
Fahrzeug-Ident-Nr.:
ordnungsgemäß erfolgte und das Fahrzeug insoweit den geltenden Vorschriften entspricht.
Vorangegangene zulässige Änderungen gemäß Fahrzeugschein / Anbaubestätigung / Teile-ABE *)
wurden berücksichtigt.
Bemerkungen / Hinweise / Auflagen:
Änderungen zu Angaben in den Fahrzeugpapieren sind der zuständigen Zulassungsbehörde
bei deren nächster Befassung mit den Papieren zu melden.
Untersuchungsbericht / Gutachten-Nr.: Unterschrift u. Name
Ort u. Datum der Abnahme: a.a.S.o.P. / Prüf-Ing.
Fahrzeugbeschreibung
P.2
B - 2.1 2.2 L - 9 - P.4
/- T -
J 4 18 - 19 -
E 3 20 - G -
D.1 - 12 - 13 - Q -
V.7 - F.1 - F.2 -
- 7.1 - 7.2 - 7.3 -
D.2
- 8.1 - 8.2 - 8.3 -
- U.1 - U.2 - U.3 -
D.3 - O.1 - O.2 - S.1 - S.2 -
2 - 15.1 -
15.2 -
5
15.3 -
V.9 - R - 11 -
14 K -
P.3 - 6 - 17 - 16 -
10 - 14.1 P.1 - 21 -
-
-
22 -
-
-
