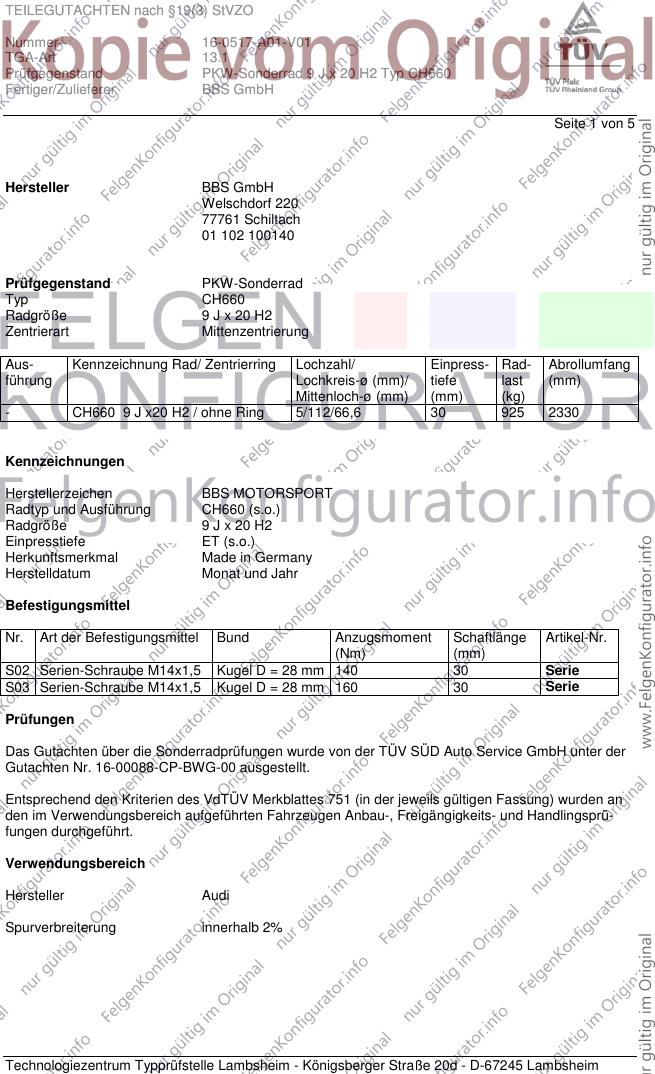

TEILEGUTACHTEN nach §19(3) StVZO
Nummer 16-0517-A01-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 9 J x 20 H2 Typ CH660
Fertiger/Zulieferer BBS GmbH
Seite 1 von 5
Hersteller BBS GmbH
Welschdorf 220
77761 Schiltach
01 102 100140
Prüfgegenstand PKW-Sonderrad
Typ CH660
Radgröße 9 J x 20 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis-ø (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (mm) (kg)
- CH660 9 J x20 H2 / ohne Ring 5/112/66,6 30 925 2330
Kennzeichnungen
Herstellerzeichen BBS MOTORSPORT
Radtyp und Ausführung CH660 (s.o.)
Radgröße 9 J x 20 H2
Einpresstiefe ET (s.o.)
Herkunftsmerkmal Made in Germany
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment Schaftlänge Artikel-Nr.
(Nm) (mm)
S02 Serien-Schraube M14x1,5 Kugel D = 28 mm 140 30 Serie
S03 Serien-Schraube M14x1,5 Kugel D = 28 mm 160 30 Serie
Prüfungen
Das Gutachten über die Sonderradprüfungen wurde von der TÜV SÜD Auto Service GmbH unter der
Gutachten Nr. 16-00088-CP-BWG-00 ausgestellt.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprü-
fungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 16-0517-A01-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 9 J x 20 H2 Typ CH660
Fertiger/Zulieferer BBS GmbH

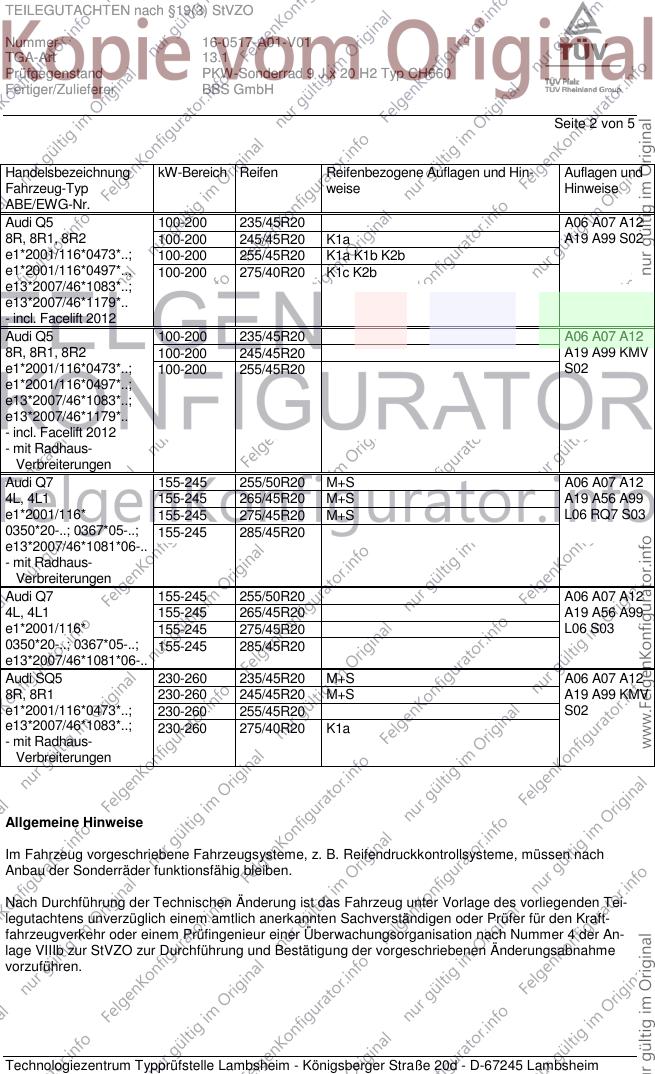

Seite 2 von 5
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Audi Q5 100-200 235/45R20 A06 A07 A12
8R, 8R1, 8R2 100-200 245/45R20 K1a A19 A99 S02
e1*2001/116*0473*..; 100-200 255/45R20 K1a K1b K2b
e1*2001/116*0497*.., 100-200 275/40R20 K1c K2b
e13*2007/46*1083*..;
e13*2007/46*1179*..
- incl. Facelift 2012
Audi Q5 100-200 235/45R20 A06 A07 A12
8R, 8R1, 8R2 100-200 245/45R20 A19 A99 KMV
e1*2001/116*0473*..; 100-200 255/45R20 S02
e1*2001/116*0497*..;
e13*2007/46*1083*..;
e13*2007/46*1179*..
- incl. Facelift 2012
- mit Radhaus-
Verbreiterungen
Audi Q7 155-245 255/50R20 M+S A06 A07 A12
4L, 4L1 155-245 265/45R20 M+S A19 A56 A99
e1*2001/116* 155-245 275/45R20 M+S L06 RQ7 S03
0350*20-..; 0367*05-..; 155-245 285/45R20
e13*2007/46*1081*06-..
- mit Radhaus-
Verbreiterungen
Audi Q7 155-245 255/50R20 A06 A07 A12
4L, 4L1 155-245 265/45R20 A19 A56 A99
e1*2001/116* 155-245 275/45R20 L06 S03
0350*20-..; 0367*05-..; 155-245 285/45R20
e13*2007/46*1081*06-..
Audi SQ5 230-260 235/45R20 M+S A06 A07 A12
8R, 8R1 230-260 245/45R20 M+S A19 A99 KMV
e1*2001/116*0473*..; 230-260 255/45R20 S02
e13*2007/46*1083*..; 230-260 275/40R20 K1a
- mit Radhaus-
Verbreiterungen
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Sonderräder funktionsfähig bleiben.
Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage des vorliegenden Tei-
legutachtens unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den Kraft-
fahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der An-
lage VIIIb zur StVZO zur Durchführung und Bestätigung der vorgeschriebenen Änderungsabnahme
vorzuführen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 16-0517-A01-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 9 J x 20 H2 Typ CH660
Fertiger/Zulieferer BBS GmbH
Seite 3 von 5
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und Trag-
fähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein, Zu-
lassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer Verände-
rungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem Abrollum-
fang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, daß der vom Reifenhersteller vorgeschriebene Rei-
fenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A06 Die Mindesteinschraubtiefen der Radschrauben bzw. Muttern betragen (sofern serienmäßig
nicht unterschritten) 6,5 Umdrehungen für M12x1,5; 7,5 Umdrehungen für M12x1,25 und M14x1,5;
8 Umdrehungen für Gewinde 1/2" UNF bzw. 9 Umdrehungen für M14x1,25.
A07 Zur Befestigung der Sonderräder dürfen nur die Serien-Radschrauben bzw. die Serien-
Radmuttern verwendet werden, die in der Tabelle "Befestigungsmittel" (Seite 1) aufgeführt sind.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A19 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwen-
det, sind Gummiventile oder Metallschraubventile mit Befestigung von außen, die den Normen DIN,
E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensor verwendet, so
sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für
den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die
Ventile dürfen nicht über den Felgenrand hinausragen.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A99 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte im Felgenbett
angebracht werden. Bei der Auswahl und Anbringung der Klebegewichte ist auf einen Abstand von 2
mm zum Bremssattel zu achten.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustel-
len. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich
abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 16-0517-A01-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 9 J x 20 H2 Typ CH660
Fertiger/Zulieferer BBS GmbH
Seite 4 von 5
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzu-
stellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal mögli-
chen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit zusätzli-
chen Kotflügelverbreiterungen (Radlaufleisten).
L06 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit und ohne
Allradlenkung (4WS).
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
RQ7 Betrifft nur Fahrzeugvarianten mit wahlweiser Reifengröße 285/40R21 (u.a. Zulassungsbe-
scheinigung I oder COC-Papier) in Verbindung mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
S02 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in München von der TÜV SÜD Auto Service GmbH
im Mai 2016 durchgeführt.
Die Verwendungsprüfung fand am 7. Juni 2016 in Lambsheim statt.
Hinweise zum Sonderrad
Zweiteiliges Leichtmetall - Sonderrad (Radstern und Felgenbett mit 28 Spezialschrauben verbunden).
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder un-
ter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entspre-
chende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 16-0517-A01-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 9 J x 20 H2 Typ CH660
Fertiger/Zulieferer BBS GmbH
Seite 5 von 5
Das Gutachten umfasst Blatt 1 bis 5 und gilt für Sonderräder ab Herstellungsdatum Juni 2016.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 7. Juni 2016
Bohlander 00251184.DOC
