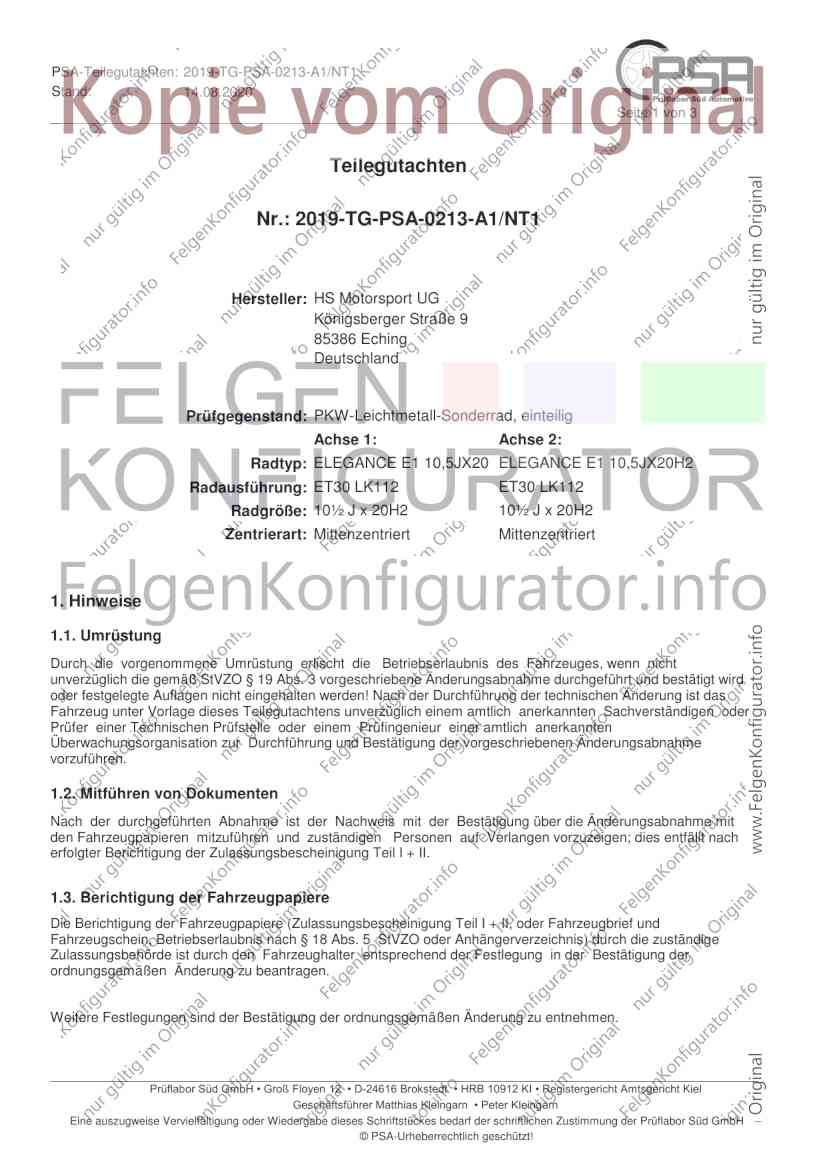

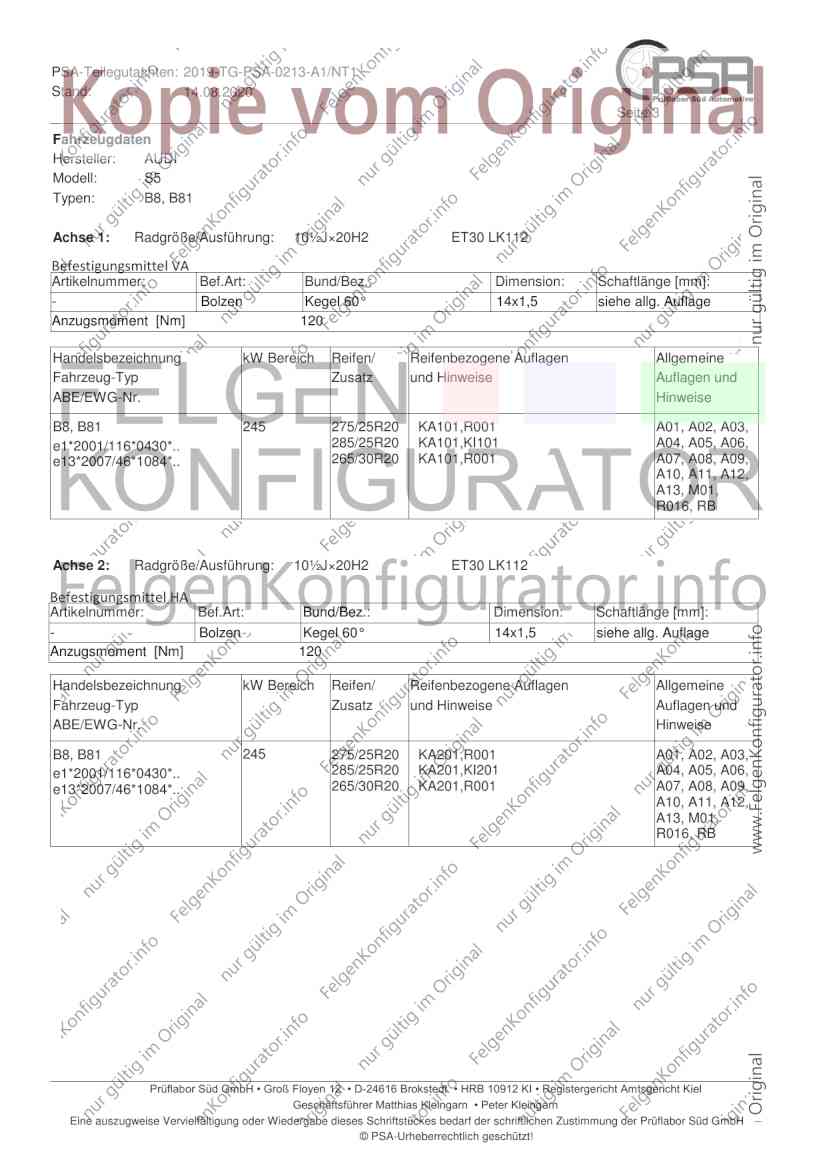

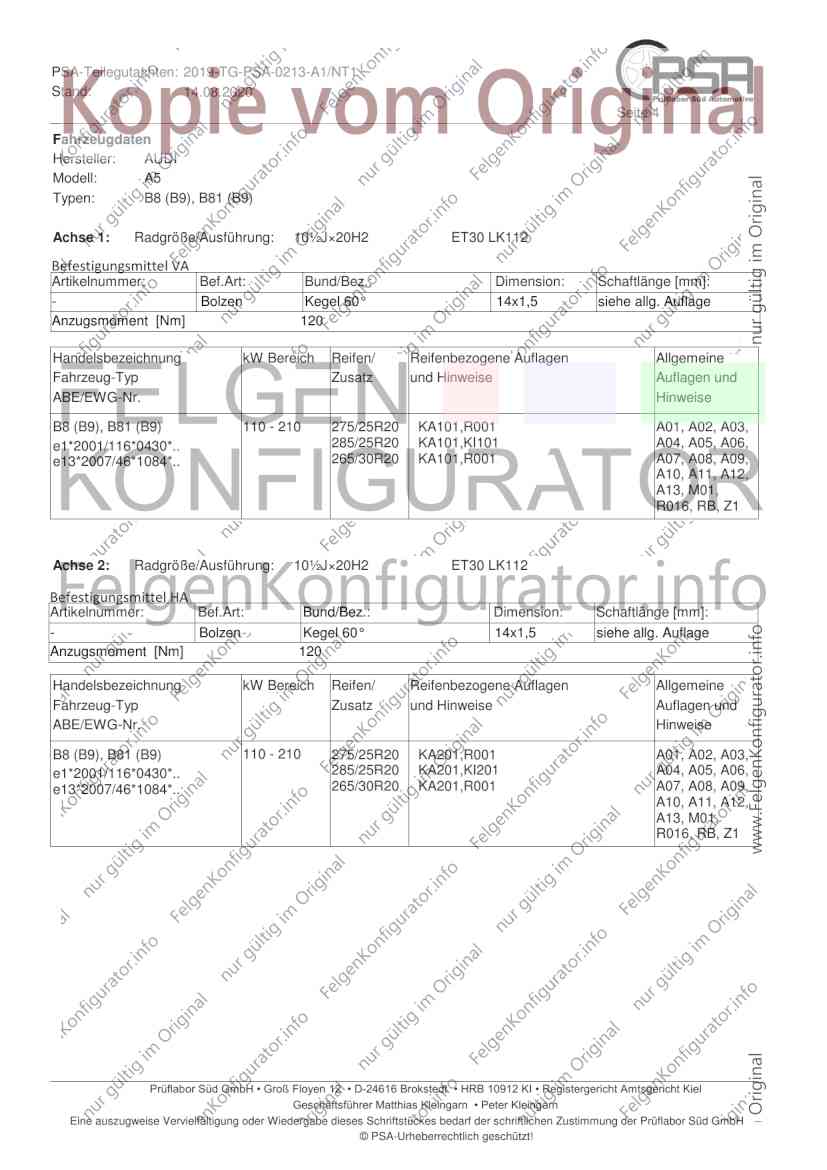

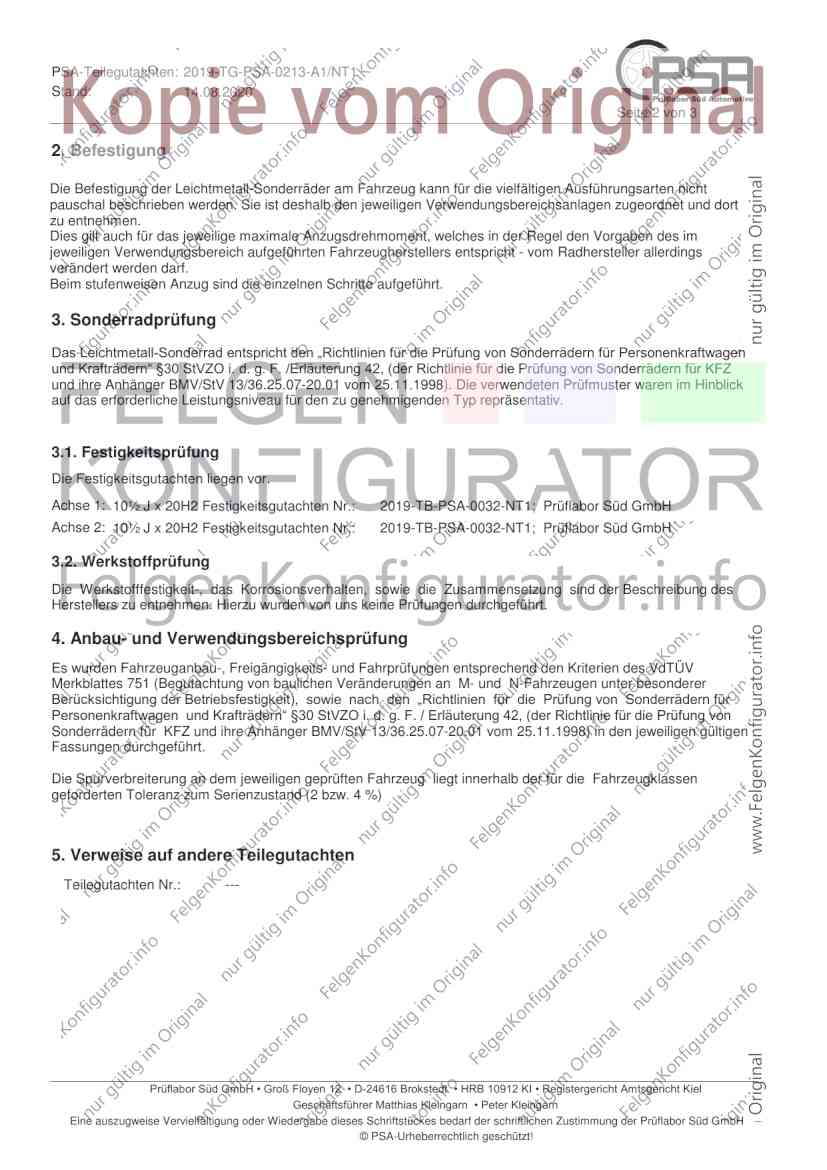

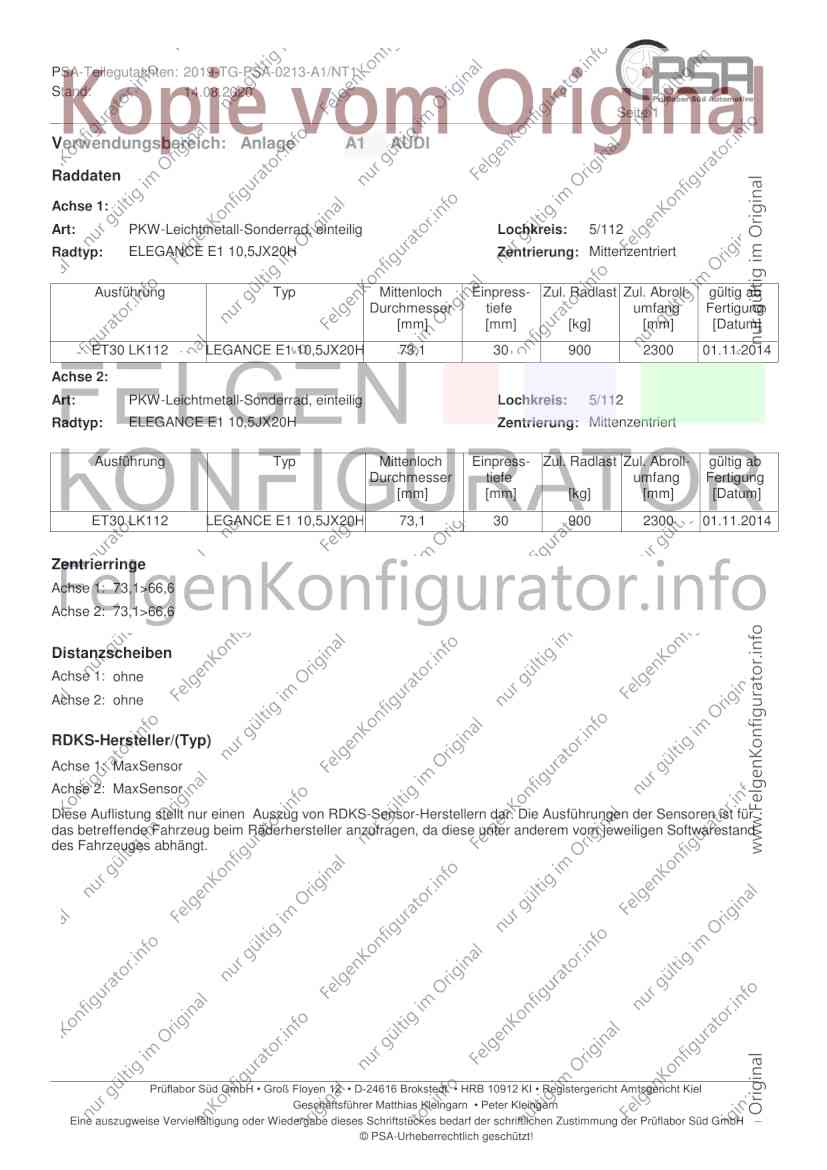

PSA-Teilegutachten: 2019-TG-PSA-0213-A1/NT1
Stand: 14.08.2020
Seite 1 von 3
Teilegutachten
Nr.: 2019-TG-PSA-0213-A1/NT1
Hersteller: HS Motorsport UG
Königsberger Straße 9
85386 Eching
Deutschland
Prüfgegenstand: PKW-Leichtmetall-Sonderrad, einteilig
Achse 1: Achse 2:
Radtyp: ELEGANCE E1 10,5JX20 ELEGANCE E1 10,5JX20H2
Radausführung: ET30 LK112 ET30 LK112
Radgröße: 10½ J x 20H2 10½ J x 20H2
Zentrierart: Mittenzentriert Mittenzentriert
1. Hinweise
1.1. Umrüstung
Durch die vorgenommene Umrüstung erlischt die Betriebserlaubnis des Fahrzeuges, wenn nicht
unverzüglich die gemäß StVZO § 19 Abs. 3 vorgeschriebene Änderungsabnahme durchgeführt und bestätigt wird
oder festgelegte Auflagen nicht eingehalten werden! Nach der Durchführung der technischen Änderung ist das
Fahrzeug unter Vorlage dieses Teilegutachtens unverzüglich einem amtlich anerkannten Sachverständigen oder
Prüfer einer Technischen Prüfstelle oder einem Prüfingenieur einer amtlich anerkannten
Überwachungsorganisation zur Durchführung und Bestätigung der vorgeschriebenen Änderungsabnahme
vorzuführen.
1.2. Mitführen von Dokumenten
Nach der durchgeführten Abnahme ist der Nachweis mit der Bestätigung über die Änderungsabnahme mit
den Fahrzeugpapieren mitzuführen und zuständigen Personen auf Verlangen vorzuzeigen; dies entfällt nach
erfolgter Berichtigung der Zulassungsbescheinigung Teil I + II.
1.3. Berichtigung der Fahrzeugpapiere
Die Berichtigung der Fahrzeugpapiere (Zulassungsbescheinigung Teil I + II, oder Fahrzeugbrief und
Fahrzeugschein, Betriebserlaubnis nach § 18 Abs. 5 StVZO oder Anhängerverzeichnis) durch die zuständige
Zulassungsbehörde ist durch den Fahrzeughalter entsprechend der Festlegung in der Bestätigung der
ordnungsgemäßen Änderung zu beantragen.
Weitere Festlegungen sind der Bestätigung der ordnungsgemäßen Änderung zu entnehmen.
Prüflabor Süd GmbH • Groß Floyen 12 • D-24616 Brokstedt • HRB 10912 KI • Registergericht Amtsgericht Kiel
Geschäftsführer Matthias Kleingarn • Peter Kleingarn
Eine auszugweise Vervielfältigung oder Wiedergabe dieses Schriftstückes bedarf der schriftlichen Zustimmung der Prüflabor Süd GmbH
© PSA-Urheberrechtlich geschützt!
PSA-Teilegutachten: 2019-TG-PSA-0213-A1/NT1
Stand: 14.08.2020
Seite 2 von 3
2. Befestigung
Die Befestigung der Leichtmetall-Sonderräder am Fahrzeug kann für die vielfältigen Ausführungsarten nicht
pauschal beschrieben werden. Sie ist deshalb den jeweiligen Verwendungsbereichsanlagen zugeordnet und dort
zu entnehmen.
Dies gilt auch für das jeweilige maximale Anzugsdrehmoment, welches in der Regel den Vorgaben des im
jeweiligen Verwendungsbereich aufgeführten Fahrzeugherstellers entspricht - vom Radhersteller allerdings
verändert werden darf.
Beim stufenweisen Anzug sind die einzelnen Schritte aufgeführt.
3. Sonderradprüfung
Das Leichtmetall-Sonderrad entspricht den „Richtlinien für die Prüfung von Sonderrädern für Personenkraftwagen
und Krafträdern“ §30 StVZO i. d. g. F. /Erläuterung 42, (der Richtlinie für die Prüfung von Sonderrädern für KFZ
und ihre Anhänger BMV/StV 13/36.25.07-20.01 vom 25.11.1998). Die verwendeten Prüfmuster waren im Hinblick
auf das erforderliche Leistungsniveau für den zu genehmigenden Typ repräsentativ.
3.1. Festigkeitsprüfung
Die Festigkeitsgutachten liegen vor.
Achse 1: 10½ J x 20H2 Festigkeitsgutachten Nr.: 2019-TB-PSA-0032-NT1; Prüflabor Süd GmbH
Achse 2: 10½ J x 20H2 Festigkeitsgutachten Nr.: 2019-TB-PSA-0032-NT1; Prüflabor Süd GmbH
3.2. Werkstoffprüfung
Die Werkstofffestigkeit-, das Korrosionsverhalten, sowie die Zusammensetzung sind der Beschreibung des
Herstellers zu entnehmen. Hierzu wurden von uns keine Prüfungen durchgeführt.
4. Anbau- und Verwendungsbereichsprüfung
Es wurden Fahrzeuganbau-, Freigängigkeits- und Fahrprüfungen entsprechend den Kriterien des VdTÜV
Merkblattes 751 (Begutachtung von baulichen Veränderungen an M- und N-Fahrzeugen unter besonderer
Berücksichtigung der Betriebsfestigkeit), sowie nach den „Richtlinien für die Prüfung von Sonderrädern für
Personenkraftwagen und Krafträdern“ §30 StVZO i. d. g. F. / Erläuterung 42, (der Richtlinie für die Prüfung von
Sonderrädern für KFZ und ihre Anhänger BMV/StV 13/36.25.07-20.01 vom 25.11.1998) in den jeweiligen gültigen
Fassungen durchgeführt.
Die Spurverbreiterung an dem jeweiligen geprüften Fahrzeug liegt innerhalb der für die Fahrzeugklassen
geforderten Toleranz zum Serienzustand (2 bzw. 4 %)
5. Verweise auf andere Teilegutachten
Teilegutachten Nr.: ---
Prüflabor Süd GmbH • Groß Floyen 12 • D-24616 Brokstedt • HRB 10912 KI • Registergericht Amtsgericht Kiel
Geschäftsführer Matthias Kleingarn • Peter Kleingarn
Eine auszugweise Vervielfältigung oder Wiedergabe dieses Schriftstückes bedarf der schriftlichen Zustimmung der Prüflabor Süd GmbH
© PSA-Urheberrechtlich geschützt!
PSA-Teilegutachten: 2019-TG-PSA-0213-A1/NT1
Stand: 14.08.2020
Seite 3 von 3

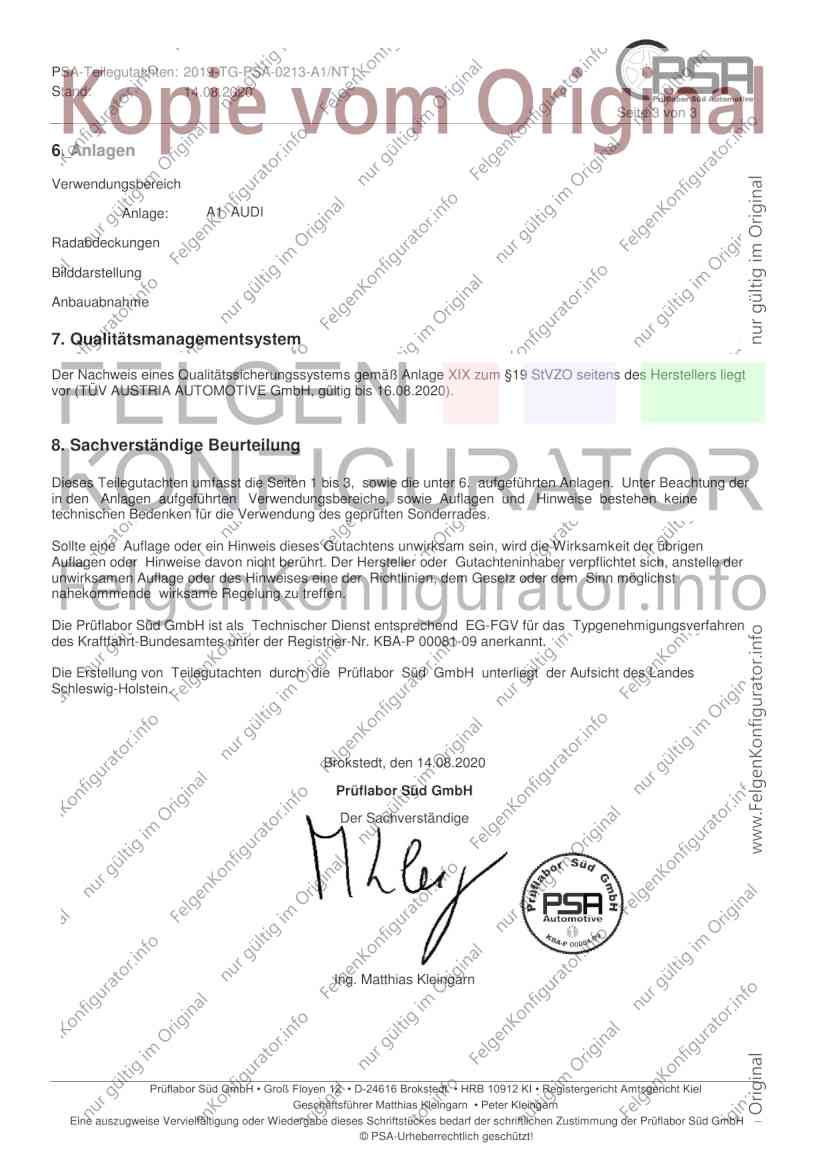

6. Anlagen
Verwendungsbereich
Anlage: A1 AUDI
Radabdeckungen
Bilddarstellung
Anbauabnahme
7. Qualitätsmanagementsystem
Der Nachweis eines Qualitätssicherungssystems gemäß Anlage XIX zum §19 StVZO seitens des Herstellers liegt
vor (TÜV AUSTRIA AUTOMOTIVE GmbH, gültig bis 16.08.2020).
8. Sachverständige Beurteilung
Dieses Teilegutachten umfasst die Seiten 1 bis 3, sowie die unter 6. aufgeführten Anlagen. Unter Beachtung der
in den Anlagen aufgeführten Verwendungsbereiche, sowie Auflagen und Hinweise bestehen keine
technischen Bedenken für die Verwendung des geprüften Sonderrades.
Sollte eine Auflage oder ein Hinweis dieses Gutachtens unwirksam sein, wird die Wirksamkeit der übrigen
Auflagen oder Hinweise davon nicht berührt. Der Hersteller oder Gutachteninhaber verpflichtet sich, anstelle der
unwirksamen Auflage oder des Hinweises eine der Richtlinien, dem Gesetz oder dem Sinn möglichst
nahekommende wirksame Regelung zu treffen.
Die Prüflabor Süd GmbH ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren
des Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00081-09 anerkannt.
Die Erstellung von Teilegutachten durch die Prüflabor Süd GmbH unterliegt der Aufsicht des Landes
Schleswig-Holstein.
Brokstedt, den 14.08.2020
Prüflabor Süd GmbH
Der Sachverständige
Ing. Matthias Kleingarn
Prüflabor Süd GmbH • Groß Floyen 12 • D-24616 Brokstedt • HRB 10912 KI • Registergericht Amtsgericht Kiel
Geschäftsführer Matthias Kleingarn • Peter Kleingarn
Eine auszugweise Vervielfältigung oder Wiedergabe dieses Schriftstückes bedarf der schriftlichen Zustimmung der Prüflabor Süd GmbH
© PSA-Urheberrechtlich geschützt!
PSA-Teilegutachten: 2019-TG-PSA-0213-A1/NT1
Stand: 14.08.2020
Seite 1
Verwendungsbereich: Anlage A1 AUDI
Raddaten
Achse 1:
Art: PKW-Leichtmetall-Sonderrad, einteilig Lochkreis: 5/112
Radtyp: ELEGANCE E1 10,5JX20H Zentrierung: Mittenzentriert
Ausführung Typ Mittenloch Einpress- Zul. Radlast Zul. Abroll- gültig ab
Durchmesser tiefe umfang Fertigung
[mm] [mm] [kg] [mm] [Datum]
ET30 LK112 ELEGANCE E1 10,5JX20H2 73,1 30 900 2300 01.11.2014
Achse 2:
Art: PKW-Leichtmetall-Sonderrad, einteilig Lochkreis: 5/112
Radtyp: ELEGANCE E1 10,5JX20H Zentrierung: Mittenzentriert
Ausführung Typ Mittenloch Einpress- Zul. Radlast Zul. Abroll- gültig ab
Durchmesser tiefe umfang Fertigung
[mm] [mm] [kg] [mm] [Datum]
ET30 LK112 ELEGANCE E1 10,5JX20H2 73,1 30 900 2300 01.11.2014
Zentrierringe
Achse 1: 73,1>66,6
Achse 2: 73,1>66,6
Distanzscheiben
Achse 1: ohne
Achse 2: ohne
RDKS-Hersteller/(Typ)
Achse 1: MaxSensor
Achse 2: MaxSensor
Diese Auflistung stellt nur einen Auszug von RDKS-Sensor-Herstellern dar. Die Ausführungen der Sensoren ist für
das betreffende Fahrzeug beim Räderhersteller anzufragen, da diese unter anderem vom jeweiligen Softwarestand
des Fahrzeuges abhängt.
Prüflabor Süd GmbH • Groß Floyen 12 • D-24616 Brokstedt • HRB 10912 KI • Registergericht Amtsgericht Kiel
Geschäftsführer Matthias Kleingarn • Peter Kleingarn
Eine auszugweise Vervielfältigung oder Wiedergabe dieses Schriftstückes bedarf der schriftlichen Zustimmung der Prüflabor Süd GmbH
© PSA-Urheberrechtlich geschützt!
PSA-Teilegutachten: 2019-TG-PSA-0213-A1/NT1
Stand: 14.08.2020
Seite 2
Fahrzeugdaten
Hersteller: AUDI
Modell: A5
Typen: B8, B81
Achse 1: Radgröße/Ausführung: 10½J×20H2 ET30 LK112
Befestigungsmittel VA
Artikelnummer: Bef.Art: Bund/Bez.: Dimension: Schaftlänge [mm]:

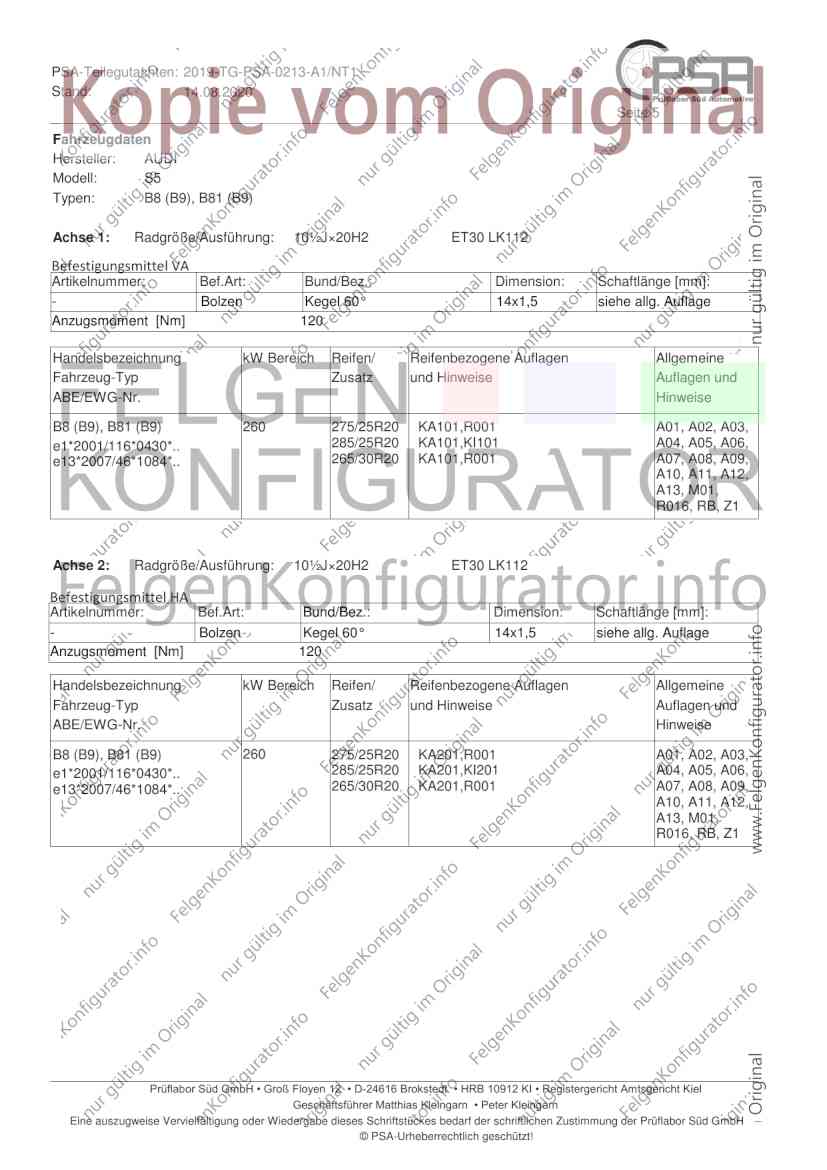

- Bolzen Kegel 60° 14x1,5 siehe allg. Auflage
Anzugsmoment [Nm] 120
Handelsbezeichnung kW Bereich Reifen/ Reifenbezogene Auflagen Allgemeine
Fahrzeug-Typ Zusatz und Hinweise Auflagen und
ABE/EWG-Nr. Hinweise
B8, B81 110 - 210 275/25R20 KA101,R001 A01, A02, A03,
e1*2001/116*0430*.. 285/25R20 KA101,KI101 A04, A05, A06,
e13*2007/46*1084*.. 265/30R20 KA101,R001 A07, A08, A09,
A10, A11, A12,
A13, M01,
R016, RB
Achse 2: Radgröße/Ausführung: 10½J×20H2 ET30 LK112
Befestigungsmittel HA
Artikelnummer: Bef.Art: Bund/Bez.:
Bund/Bez. Dimension: Schaftlänge [mm]:
- Bolzen Kegel 60° 14x1,5 siehe allg. Auflage
Anzugsmoment [Nm] 120
Handelsbezeichnung kW Bereich Reifen/ Reifenbezogene Auflagen Allgemeine
Fahrzeug-Typ Zusatz und Hinweise Auflagen und
ABE/EWG-Nr. Hinweise
B8, B81 110 - 210 275/25R20 KA201,R001 A01, A02, A03,
e1*2001/116*0430*.. 285/25R20 KA201,KI201 A04, A05, A06,
e13*2007/46*1084*.. 265/30R20 KA201,R001 A07, A08, A09,
A10, A11, A12,
A13, M01,
R016, RB
Prüflabor Süd GmbH • Groß Floyen 12 • D-24616 Brokstedt • HRB 10912 KI • Registergericht Amtsgericht Kiel
Geschäftsführer Matthias Kleingarn • Peter Kleingarn
Eine auszugweise Vervielfältigung oder Wiedergabe dieses Schriftstückes bedarf der schriftlichen Zustimmung der Prüflabor Süd GmbH
© PSA-Urheberrechtlich geschützt!
PSA-Teilegutachten: 2019-TG-PSA-0213-A1/NT1
Stand: 14.08.2020
Seite 3
Fahrzeugdaten
Hersteller: AUDI
Modell: S5
Typen: B8, B81
Achse 1: Radgröße/Ausführung: 10½J×20H2 ET30 LK112
Befestigungsmittel VA
Artikelnummer: Bef.Art: Bund/Bez.: Dimension: Schaftlänge [mm]:
- Bolzen Kegel 60° 14x1,5 siehe allg. Auflage
Anzugsmoment [Nm] 120
Handelsbezeichnung kW Bereich Reifen/ Reifenbezogene Auflagen Allgemeine
Fahrzeug-Typ Zusatz und Hinweise Auflagen und
ABE/EWG-Nr. Hinweise
B8, B81 245 275/25R20 KA101,R001 A01, A02, A03,
e1*2001/116*0430*.. 285/25R20 KA101,KI101 A04, A05, A06,
e13*2007/46*1084*.. 265/30R20 KA101,R001 A07, A08, A09,
A10, A11, A12,
A13, M01,
R016, RB
Achse 2: Radgröße/Ausführung: 10½J×20H2 ET30 LK112
Befestigungsmittel HA
Artikelnummer: Bef.Art: Bund/Bez.:
Bund/Bez. Dimension: Schaftlänge [mm]:
- Bolzen Kegel 60° 14x1,5 siehe allg. Auflage
Anzugsmoment [Nm] 120
Handelsbezeichnung kW Bereich Reifen/ Reifenbezogene Auflagen Allgemeine
Fahrzeug-Typ Zusatz und Hinweise Auflagen und
ABE/EWG-Nr. Hinweise
B8, B81 245 275/25R20 KA201,R001 A01, A02, A03,
e1*2001/116*0430*.. 285/25R20 KA201,KI201 A04, A05, A06,
e13*2007/46*1084*.. 265/30R20 KA201,R001 A07, A08, A09,
A10, A11, A12,
A13, M01,
R016, RB
Prüflabor Süd GmbH • Groß Floyen 12 • D-24616 Brokstedt • HRB 10912 KI • Registergericht Amtsgericht Kiel
Geschäftsführer Matthias Kleingarn • Peter Kleingarn
Eine auszugweise Vervielfältigung oder Wiedergabe dieses Schriftstückes bedarf der schriftlichen Zustimmung der Prüflabor Süd GmbH
© PSA-Urheberrechtlich geschützt!
PSA-Teilegutachten: 2019-TG-PSA-0213-A1/NT1
Stand: 14.08.2020
Seite 4
Fahrzeugdaten
Hersteller: AUDI
Modell: A5
Typen: B8 (B9), B81 (B9)
Achse 1: Radgröße/Ausführung: 10½J×20H2 ET30 LK112
Befestigungsmittel VA
Artikelnummer: Bef.Art: Bund/Bez.: Dimension: Schaftlänge [mm]:
- Bolzen Kegel 60° 14x1,5 siehe allg. Auflage
Anzugsmoment [Nm] 120
Handelsbezeichnung kW Bereich Reifen/ Reifenbezogene Auflagen Allgemeine
Fahrzeug-Typ Zusatz und Hinweise Auflagen und
ABE/EWG-Nr. Hinweise
B8 (B9), B81 (B9) 110 - 210 275/25R20 KA101,R001 A01, A02, A03,
e1*2001/116*0430*.. 285/25R20 KA101,KI101 A04, A05, A06,
e13*2007/46*1084*.. 265/30R20 KA101,R001 A07, A08, A09,
A10, A11, A12,
A13, M01,
R016, RB, Z1
Achse 2: Radgröße/Ausführung: 10½J×20H2 ET30 LK112
Befestigungsmittel HA
Artikelnummer: Bef.Art: Bund/Bez.:
Bund/Bez. Dimension: Schaftlänge [mm]:
- Bolzen Kegel 60° 14x1,5 siehe allg. Auflage
Anzugsmoment [Nm] 120
Handelsbezeichnung kW Bereich Reifen/ Reifenbezogene Auflagen Allgemeine
Fahrzeug-Typ Zusatz und Hinweise Auflagen und
ABE/EWG-Nr. Hinweise
B8 (B9), B81 (B9) 110 - 210 275/25R20 KA201,R001 A01, A02, A03,
e1*2001/116*0430*.. 285/25R20 KA201,KI201 A04, A05, A06,
e13*2007/46*1084*.. 265/30R20 KA201,R001 A07, A08, A09,
A10, A11, A12,
A13, M01,
R016, RB, Z1
Prüflabor Süd GmbH • Groß Floyen 12 • D-24616 Brokstedt • HRB 10912 KI • Registergericht Amtsgericht Kiel
Geschäftsführer Matthias Kleingarn • Peter Kleingarn
Eine auszugweise Vervielfältigung oder Wiedergabe dieses Schriftstückes bedarf der schriftlichen Zustimmung der Prüflabor Süd GmbH
© PSA-Urheberrechtlich geschützt!
PSA-Teilegutachten: 2019-TG-PSA-0213-A1/NT1
Stand: 14.08.2020
Seite 5
Fahrzeugdaten
Hersteller: AUDI
Modell: S5
Typen: B8 (B9), B81 (B9)
Achse 1: Radgröße/Ausführung: 10½J×20H2 ET30 LK112
Befestigungsmittel VA
Artikelnummer: Bef.Art: Bund/Bez.: Dimension: Schaftlänge [mm]:
- Bolzen Kegel 60° 14x1,5 siehe allg. Auflage
Anzugsmoment [Nm] 120
Handelsbezeichnung kW Bereich Reifen/ Reifenbezogene Auflagen Allgemeine
Fahrzeug-Typ Zusatz und Hinweise Auflagen und
ABE/EWG-Nr. Hinweise
B8 (B9), B81 (B9) 260 275/25R20 KA101,R001 A01, A02, A03,
e1*2001/116*0430*.. 285/25R20 KA101,KI101 A04, A05, A06,
e13*2007/46*1084*.. 265/30R20 KA101,R001 A07, A08, A09,
A10, A11, A12,
A13, M01,
R016, RB, Z1
Achse 2: Radgröße/Ausführung: 10½J×20H2 ET30 LK112
Befestigungsmittel HA
Artikelnummer: Bef.Art: Bund/Bez.:
Bund/Bez. Dimension: Schaftlänge [mm]:
- Bolzen Kegel 60° 14x1,5 siehe allg. Auflage
Anzugsmoment [Nm] 120
Handelsbezeichnung kW Bereich Reifen/ Reifenbezogene Auflagen Allgemeine
Fahrzeug-Typ Zusatz und Hinweise Auflagen und
ABE/EWG-Nr. Hinweise
B8 (B9), B81 (B9) 260 275/25R20 KA201,R001 A01, A02, A03,
e1*2001/116*0430*.. 285/25R20 KA201,KI201 A04, A05, A06,
e13*2007/46*1084*.. 265/30R20 KA201,R001 A07, A08, A09,
A10, A11, A12,
A13, M01,
R016, RB, Z1
Prüflabor Süd GmbH • Groß Floyen 12 • D-24616 Brokstedt • HRB 10912 KI • Registergericht Amtsgericht Kiel
Geschäftsführer Matthias Kleingarn • Peter Kleingarn
Eine auszugweise Vervielfältigung oder Wiedergabe dieses Schriftstückes bedarf der schriftlichen Zustimmung der Prüflabor Süd GmbH
© PSA-Urheberrechtlich geschützt!
PSA-Teilegutachten: 2019-TG-PSA-0213-A1/NT1
Stand: 14.08.2020

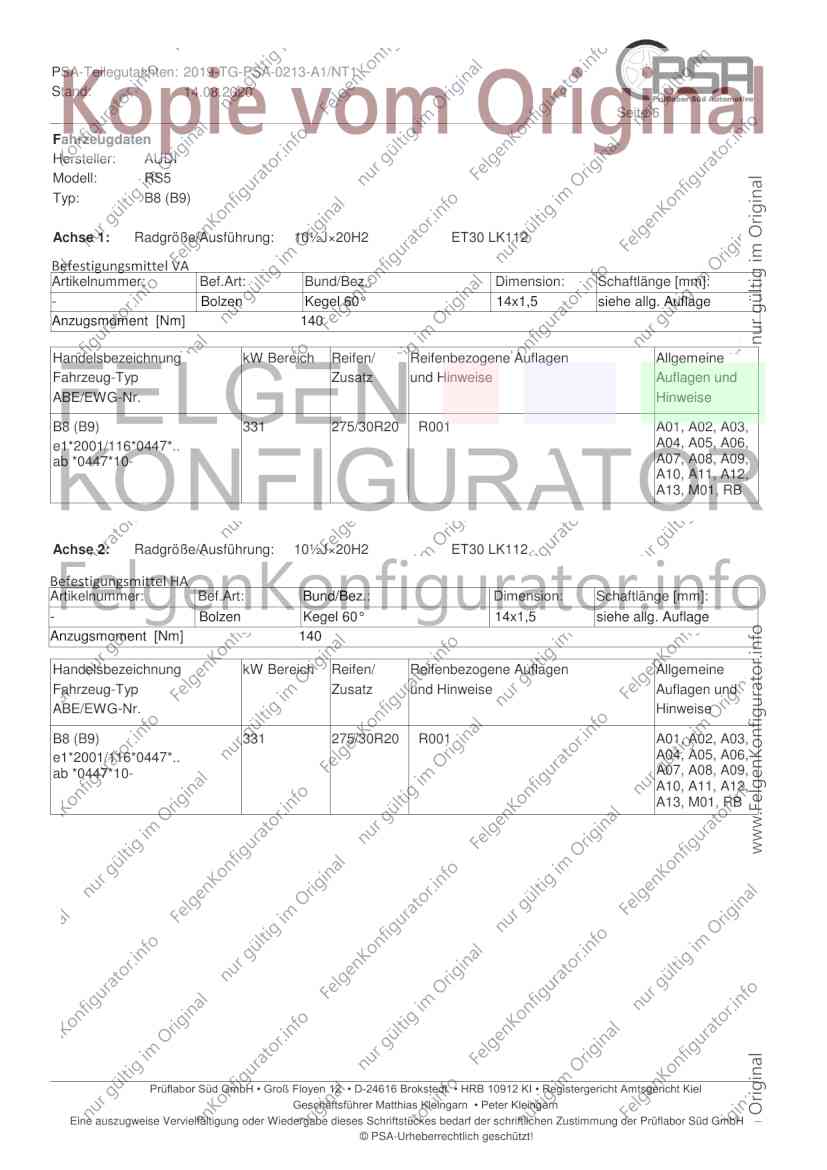

Seite 6
Fahrzeugdaten
Hersteller: AUDI
Modell: RS5
Typ: B8 (B9)
Achse 1: Radgröße/Ausführung: 10½J×20H2 ET30 LK112
Befestigungsmittel VA
Artikelnummer: Bef.Art: Bund/Bez.: Dimension: Schaftlänge [mm]:
- Bolzen Kegel 60° 14x1,5 siehe allg. Auflage
Anzugsmoment [Nm] 140
Handelsbezeichnung kW Bereich Reifen/ Reifenbezogene Auflagen Allgemeine
Fahrzeug-Typ Zusatz und Hinweise Auflagen und
ABE/EWG-Nr. Hinweise
B8 (B9) 331 275/30R20 R001 A01, A02, A03,
e1*2001/116*0447*.. A04, A05, A06,
ab *0447*10- A07, A08, A09,
A10, A11, A12,
A13, M01, RB
Achse 2: Radgröße/Ausführung: 10½J×20H2 ET30 LK112
Befestigungsmittel HA
Artikelnummer: Bef.Art: Bund/Bez.:
Bund/Bez. Dimension: Schaftlänge [mm]:
- Bolzen Kegel 60° 14x1,5 siehe allg. Auflage
Anzugsmoment [Nm] 140
Handelsbezeichnung kW Bereich Reifen/ Reifenbezogene Auflagen Allgemeine
Fahrzeug-Typ Zusatz und Hinweise Auflagen und
ABE/EWG-Nr. Hinweise
B8 (B9) 331 275/30R20 R001 A01, A02, A03,
e1*2001/116*0447*.. A04, A05, A06,
ab *0447*10- A07, A08, A09,
A10, A11, A12,
A13, M01, RB
Prüflabor Süd GmbH • Groß Floyen 12 • D-24616 Brokstedt • HRB 10912 KI • Registergericht Amtsgericht Kiel
Geschäftsführer Matthias Kleingarn • Peter Kleingarn
Eine auszugweise Vervielfältigung oder Wiedergabe dieses Schriftstückes bedarf der schriftlichen Zustimmung der Prüflabor Süd GmbH
© PSA-Urheberrechtlich geschützt!
PSA-Teilegutachten: 2019-TG-PSA-0213-A1/NT1
Stand: 14.08.2020

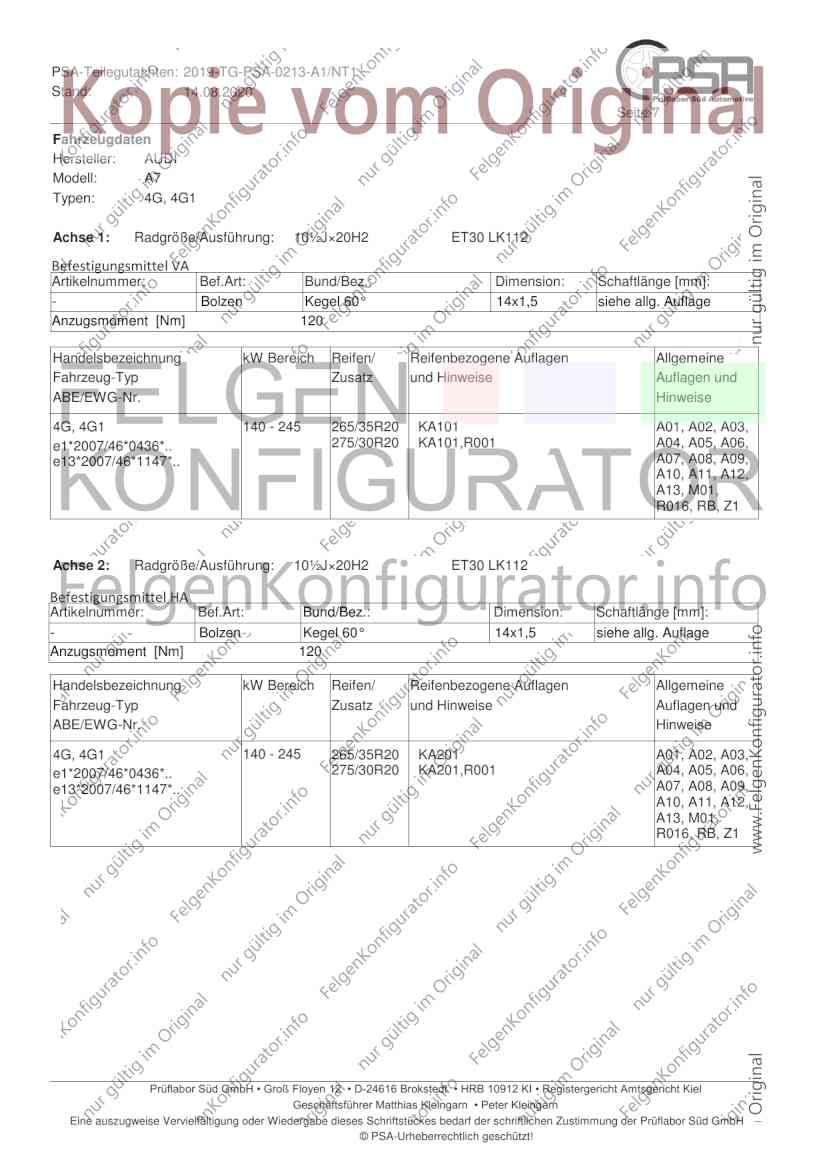

Seite 7
Fahrzeugdaten
Hersteller: AUDI
Modell: A7
Typen: 4G, 4G1
Achse 1: Radgröße/Ausführung: 10½J×20H2 ET30 LK112
Befestigungsmittel VA
Artikelnummer: Bef.Art: Bund/Bez.: Dimension: Schaftlänge [mm]:
- Bolzen Kegel 60° 14x1,5 siehe allg. Auflage
Anzugsmoment [Nm] 120
Handelsbezeichnung kW Bereich Reifen/ Reifenbezogene Auflagen Allgemeine
Fahrzeug-Typ Zusatz und Hinweise Auflagen und
ABE/EWG-Nr. Hinweise
4G, 4G1 140 - 245 265/35R20 KA101 A01, A02, A03,
e1*2007/46*0436*.. 275/30R20 KA101,R001 A04, A05, A06,
e13*2007/46*1147*.. A07, A08, A09,
A10, A11, A12,
A13, M01,
R016, RB, Z1
Achse 2: Radgröße/Ausführung: 10½J×20H2 ET30 LK112
Befestigungsmittel HA
Artikelnummer: Bef.Art: Bund/Bez.:
Bund/Bez. Dimension: Schaftlänge [mm]:
- Bolzen Kegel 60° 14x1,5 siehe allg. Auflage
Anzugsmoment [Nm] 120
Handelsbezeichnung kW Bereich Reifen/ Reifenbezogene Auflagen Allgemeine
Fahrzeug-Typ Zusatz und Hinweise Auflagen und
ABE/EWG-Nr. Hinweise
4G, 4G1 140 - 245 265/35R20 KA201 A01, A02, A03,
e1*2007/46*0436*.. 275/30R20 KA201,R001 A04, A05, A06,
e13*2007/46*1147*.. A07, A08, A09,
A10, A11, A12,
A13, M01,
R016, RB, Z1
Prüflabor Süd GmbH • Groß Floyen 12 • D-24616 Brokstedt • HRB 10912 KI • Registergericht Amtsgericht Kiel
Geschäftsführer Matthias Kleingarn • Peter Kleingarn
Eine auszugweise Vervielfältigung oder Wiedergabe dieses Schriftstückes bedarf der schriftlichen Zustimmung der Prüflabor Süd GmbH
© PSA-Urheberrechtlich geschützt!
PSA-Teilegutachten: 2019-TG-PSA-0213-A1/NT1
Stand: 14.08.2020

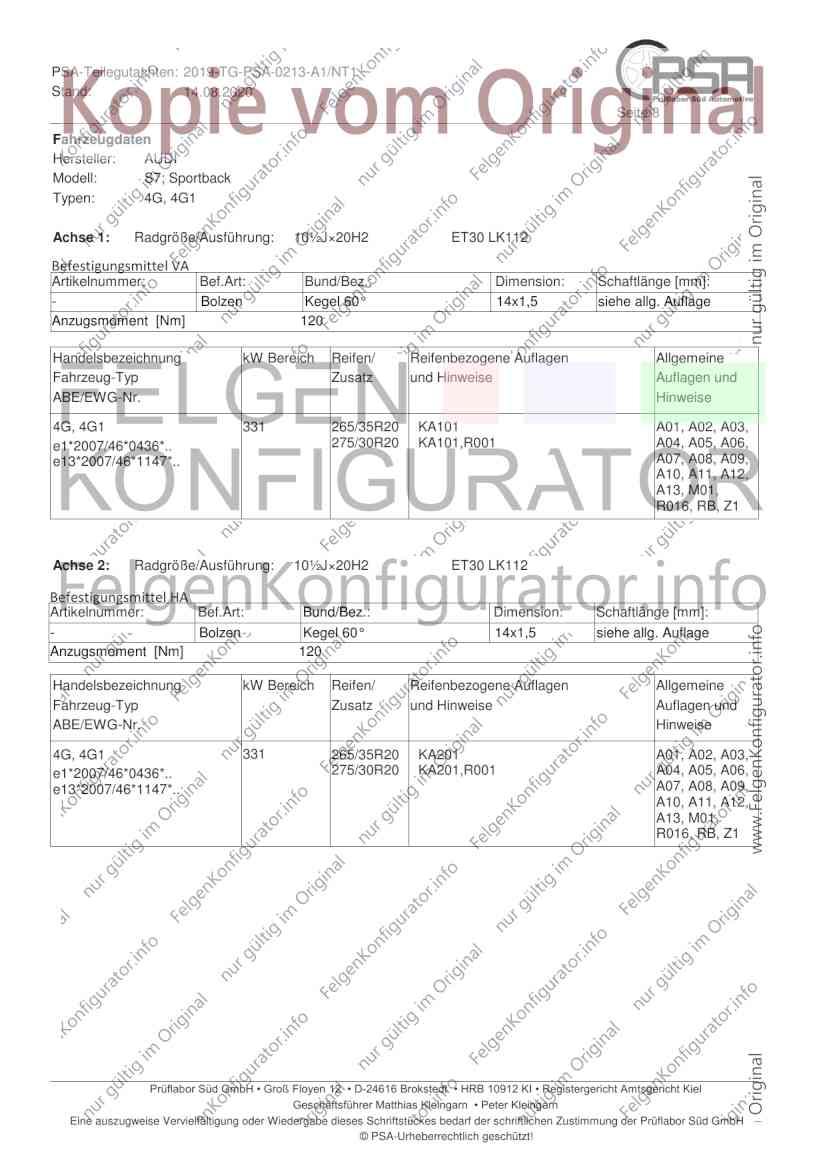

Seite 8
Fahrzeugdaten
Hersteller: AUDI
Modell: S7; Sportback
Typen: 4G, 4G1
Achse 1: Radgröße/Ausführung: 10½J×20H2 ET30 LK112
Befestigungsmittel VA
Artikelnummer: Bef.Art: Bund/Bez.: Dimension: Schaftlänge [mm]:
- Bolzen Kegel 60° 14x1,5 siehe allg. Auflage
Anzugsmoment [Nm] 120
Handelsbezeichnung kW Bereich Reifen/ Reifenbezogene Auflagen Allgemeine
Fahrzeug-Typ Zusatz und Hinweise Auflagen und
ABE/EWG-Nr. Hinweise
4G, 4G1 331 265/35R20 KA101 A01, A02, A03,
e1*2007/46*0436*.. 275/30R20 KA101,R001 A04, A05, A06,
e13*2007/46*1147*.. A07, A08, A09,
A10, A11, A12,
A13, M01,
R016, RB, Z1
Achse 2: Radgröße/Ausführung: 10½J×20H2 ET30 LK112
Befestigungsmittel HA
Artikelnummer: Bef.Art: Bund/Bez.:
Bund/Bez. Dimension: Schaftlänge [mm]:
- Bolzen Kegel 60° 14x1,5 siehe allg. Auflage
Anzugsmoment [Nm] 120
Handelsbezeichnung kW Bereich Reifen/ Reifenbezogene Auflagen Allgemeine
Fahrzeug-Typ Zusatz und Hinweise Auflagen und
ABE/EWG-Nr. Hinweise
4G, 4G1 331 265/35R20 KA201 A01, A02, A03,
e1*2007/46*0436*.. 275/30R20 KA201,R001 A04, A05, A06,
e13*2007/46*1147*.. A07, A08, A09,
A10, A11, A12,
A13, M01,
R016, RB, Z1
Prüflabor Süd GmbH • Groß Floyen 12 • D-24616 Brokstedt • HRB 10912 KI • Registergericht Amtsgericht Kiel
Geschäftsführer Matthias Kleingarn • Peter Kleingarn
Eine auszugweise Vervielfältigung oder Wiedergabe dieses Schriftstückes bedarf der schriftlichen Zustimmung der Prüflabor Süd GmbH
© PSA-Urheberrechtlich geschützt!
PSA-Teilegutachten: 2019-TG-PSA-0213-A1/NT1
Stand: 14.08.2020
Seite 9

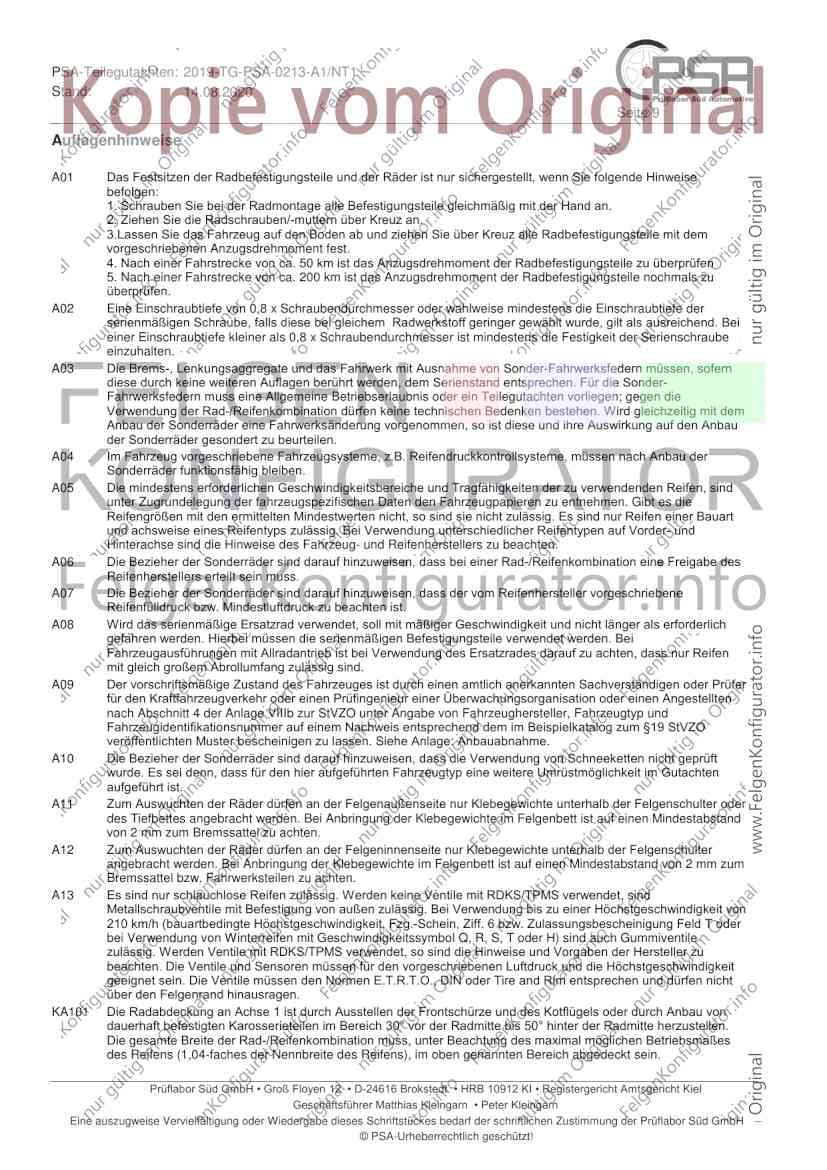

Auflagenhinweise
A01 Das Festsitzen der Radbefestigungsteile und der Räder ist nur sichergestellt, wenn Sie folgende Hinweise
befolgen:
1. Schrauben Sie bei der Radmontage alle Befestigungsteile gleichmäßig mit der Hand an.
2. Ziehen Sie die Radschrauben/-muttern über Kreuz an.
3.Lassen Sie das Fahrzeug auf den Boden ab und ziehen Sie über Kreuz alle Radbefestigungsteile mit dem
vorgeschriebenen Anzugsdrehmoment fest.
4. Nach einer Fahrstrecke von ca. 50 km ist das Anzugsdrehmoment der Radbefestigungsteile zu überprüfen
5. Nach einer Fahrstrecke von ca. 200 km ist das Anzugsdrehmoment der Radbefestigungsteile nochmals zu
überprüfen.
A02 Eine Einschraubtiefe von 0,8 x Schraubendurchmesser oder wahlweise mindestens die Einschraubtiefe der
serienmäßigen Schraube, falls diese bei gleichem Radwerkstoff geringer gewählt wurde, gilt als ausreichend. Bei
einer Einschraubtiefe kleiner als 0,8 x Schraubendurchmesser ist mindestens die Festigkeit der Serienschraube
einzuhalten.
A03 Die Brems-, Lenkungsaggregate und das Fahrwerk mit Ausnahme von Sonder-Fahrwerksfedern müssen, sofern
diese durch keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Für die Sonder-
Fahrwerksfedern muss eine Allgemeine Betriebserlaubnis oder ein Teilegutachten vorliegen; gegen die
Verwendung der Rad-/Reifenkombination dürfen keine technischen Bedenken bestehen. Wird gleichzeitig mit dem
Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und ihre Auswirkung auf den Anbau
der Sonderräder gesondert zu beurteilen.
A04 Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z.B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
A05 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu verwendenden Reifen, sind
unter Zugrundelegung der fahrzeugspezifischen Daten den Fahrzeugpapieren zu entnehmen. Gibt es die
Reifengrößen mit den ermittelten Mindestwerten nicht, so sind sie nicht zulässig. Es sind nur Reifen einer Bauart
und achsweise eines Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und
Hinterachse sind die Hinweise des Fahrzeug- und Reifenherstellers zu beachten.
A06 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass bei einer Rad-/Reifenkombination eine Freigabe des
Reifenherstellers erteilt sein muss.
A07 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als erforderlich
gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, dass nur Reifen
mit gleich großem Abrollumfang zulässig sind.
A09 Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen oder Prüfer
für den Kraftfahrzeugverkehr oder einen Prüfingenieur einer Überwachungsorganisation oder einen Angestellten
nach Abschnitt 4 der Anlage VIIIb zur StVZO unter Angabe von Fahrzeughersteller, Fahrzeugtyp und
Fahrzeugidentifikationsnummer auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO
veröffentlichten Muster bescheinigen zu lassen. Siehe Anlage: Anbauabnahme.
A10 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass die Verwendung von Schneeketten nicht geprüft
wurde. Es sei denn, dass für den hier aufgeführten Fahrzeugtyp eine weitere Umrüstmöglichkeit im Gutachten
aufgeführt ist.
A11 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der Felgenschulter oder
des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist auf einen Mindestabstand
von 2 mm zum Bremssattel zu achten.
A12 Zum Auswuchten der Räder dürfen an der Felgeninnenseite nur Klebegewichte unterhalb der Felgenschulter
angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist auf einen Mindestabstand von 2 mm zum
Bremssattel bzw. Fahrwerksteilen zu achten.
A13 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit RDKS/TPMS verwendet, sind
Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu einer Höchstgeschwindigkeit von
210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T oder
bei Verwendung von Winterreifen mit Geschwindigkeitssymbol Q, R, S, T oder H) sind auch Gummiventile
zulässig. Werden Ventile mit RDKS/TPMS verwendet, so sind die Hinweise und Vorgaben der Hersteller zu
beachten. Die Ventile und Sensoren müssen für den vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit
geeignet sein. Die Ventile müssen den Normen E.T.R.T.O., DIN oder Tire and Rim entsprechen und dürfen nicht
über den Felgenrand hinausragen.
KA101 Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 30° vor der Radmitte bis 50° hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-faches der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
Prüflabor Süd GmbH • Groß Floyen 12 • D-24616 Brokstedt • HRB 10912 KI • Registergericht Amtsgericht Kiel
Geschäftsführer Matthias Kleingarn • Peter Kleingarn
Eine auszugweise Vervielfältigung oder Wiedergabe dieses Schriftstückes bedarf der schriftlichen Zustimmung der Prüflabor Süd GmbH
© PSA-Urheberrechtlich geschützt!
PSA-Teilegutachten: 2019-TG-PSA-0213-A1/NT1
Stand: 14.08.2020
Seite 10

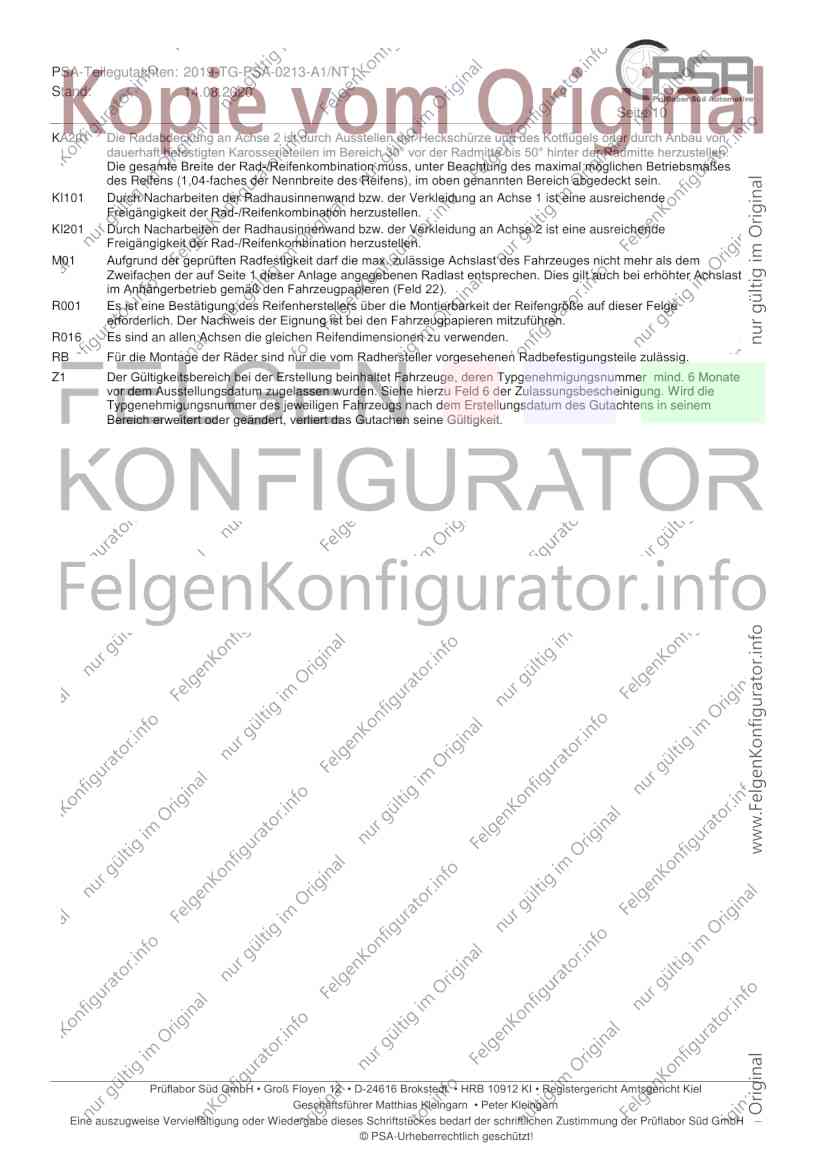

KA201 Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 30° vor der Radmitte bis 50° hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-faches der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
KI101 Durch Nacharbeiten der Radhausinnenwand bzw. der Verkleidung an Achse 1 ist eine ausreichende
Freigängigkeit der Rad-/Reifenkombination herzustellen.
KI201 Durch Nacharbeiten der Radhausinnenwand bzw. der Verkleidung an Achse 2 ist eine ausreichende
Freigängigkeit der Rad-/Reifenkombination herzustellen.
M01 Aufgrund der geprüften Radfestigkeit darf die max. zulässige Achslast des Fahrzeuges nicht mehr als dem
Zweifachen der auf Seite 1 dieser Anlage angegebenen Radlast entsprechen. Dies gilt auch bei erhöhter Achslast
im Anhängerbetrieb gemäß den Fahrzeugpapieren (Feld 22).
R001 Es ist eine Bestätigung des Reifenherstellers über die Montierbarkeit der Reifengröße auf dieser Felge
erforderlich. Der Nachweis der Eignung ist bei den Fahrzeugpapieren mitzuführen.
R016 Es sind an allen Achsen die gleichen Reifendimensionen zu verwenden.
RB Für die Montage der Räder sind nur die vom Radhersteller vorgesehenen Radbefestigungsteile zulässig.
Z1 Der Gültigkeitsbereich bei der Erstellung beinhaltet Fahrzeuge, deren Typgenehmigungsnummer mind. 6 Monate
vor dem Ausstellungsdatum zugelassen wurden. Siehe hierzu Feld 6 der Zulassungsbescheinigung. Wird die
Typgenehmigungsnummer des jeweiligen Fahrzeugs nach dem Erstellungsdatum des Gutachtens in seinem
Bereich erweitert oder geändert, verliert das Gutachen seine Gültigkeit.
Prüflabor Süd GmbH • Groß Floyen 12 • D-24616 Brokstedt • HRB 10912 KI • Registergericht Amtsgericht Kiel
Geschäftsführer Matthias Kleingarn • Peter Kleingarn
Eine auszugweise Vervielfältigung oder Wiedergabe dieses Schriftstückes bedarf der schriftlichen Zustimmung der Prüflabor Süd GmbH
© PSA-Urheberrechtlich geschützt!
