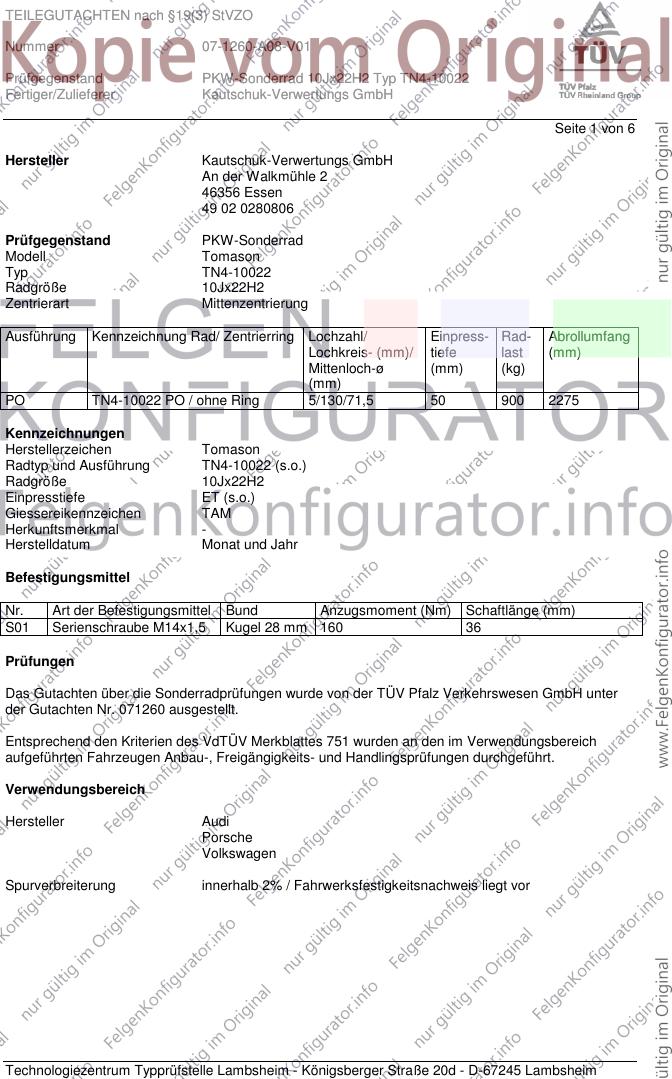

TEILEGUTACHTEN nach §19(3) StVZO
Nummer 07-1260-A08-V01
Prüfgegenstand PKW-Sonderrad 10Jx22H2 Typ TN4-10022
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH
Seite 1 von 6
Hersteller Kautschuk-Verwertungs GmbH
An der Walkmühle 2
46356 Essen
49 02 0280806
Prüfgegenstand PKW-Sonderrad
Modell Tomason
Typ TN4-10022
Radgröße 10Jx22H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
PO TN4-10022 PO / ohne Ring 5/130/71,5 50 900 2275
Kennzeichnungen
Herstellerzeichen Tomason
Radtyp und Ausführung TN4-10022 (s.o.)
Radgröße 10Jx22H2
Einpresstiefe ET (s.o.)
Giessereikennzeichen TAM
Herkunftsmerkmal -
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Serienschraube M14x1,5 Kugel 28 mm 160 36
Prüfungen
Das Gutachten über die Sonderradprüfungen wurde von der TÜV Pfalz Verkehrswesen GmbH unter
der Gutachten Nr. 071260 ausgestellt.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 wurden an den im Verwendungsbereich
aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Porsche
Volkswagen
Spurverbreiterung innerhalb 2% / Fahrwerksfestigkeitsnachweis liegt vor
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

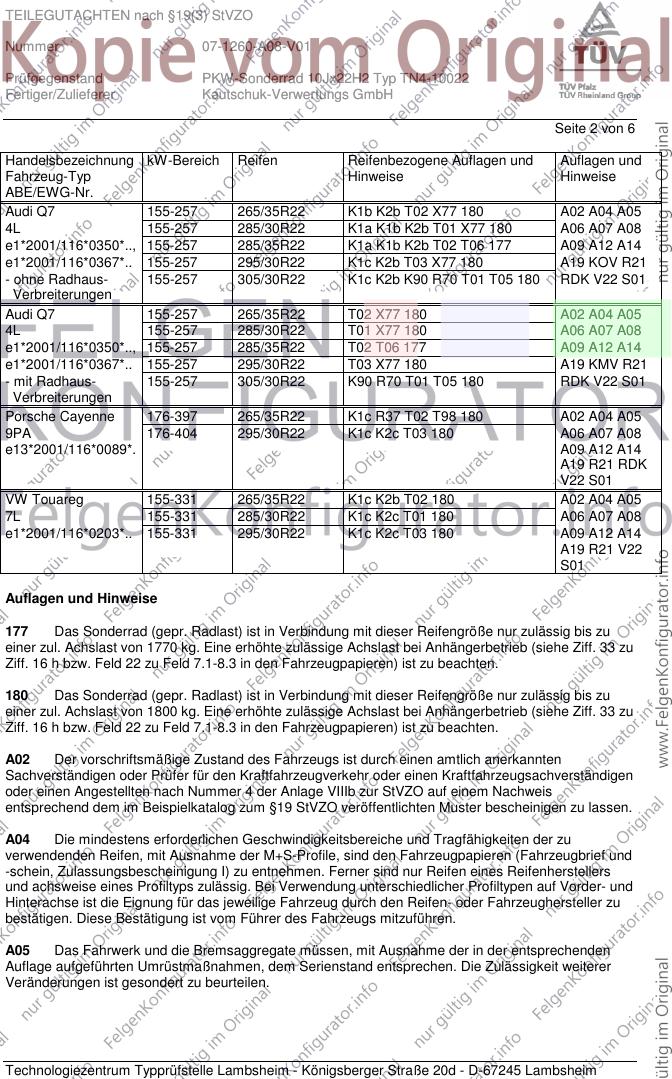

TEILEGUTACHTEN nach §19(3) StVZO
Nummer 07-1260-A08-V01
Prüfgegenstand PKW-Sonderrad 10Jx22H2 Typ TN4-10022
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH
Seite 2 von 6
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi Q7 155-257 265/35R22 K1b K2b T02 X77 180 A02 A04 A05
4L 155-257 285/30R22 K1a K1b K2b T01 X77 180 A06 A07 A08
e1*2001/116*0350*.., 155-257 285/35R22 K1a K1b K2b T02 T06 177 A09 A12 A14
e1*2001/116*0367*.. 155-257 295/30R22 K1c K2b T03 X77 180 A19 KOV R21
- ohne Radhaus- 155-257 305/30R22 K1c K2b K90 R70 T01 T05 180 RDK V22 S01
Verbreiterungen
Audi Q7 155-257 265/35R22 T02 X77 180 A02 A04 A05
4L 155-257 285/30R22 T01 X77 180 A06 A07 A08
e1*2001/116*0350*.., 155-257 285/35R22 T02 T06 177 A09 A12 A14
e1*2001/116*0367*.. 155-257 295/30R22 T03 X77 180 A19 KMV R21
- mit Radhaus- 155-257 305/30R22 K90 R70 T01 T05 180 RDK V22 S01
Verbreiterungen
Porsche Cayenne 176-397 265/35R22 K1c R37 T02 T98 180 A02 A04 A05
9PA 176-404 295/30R22 K1c K2c T03 180 A06 A07 A08
e13*2001/116*0089*. A09 A12 A14
A19 R21 RDK
V22 S01
VW Touareg 155-331 265/35R22 K1c K2b T02 180 A02 A04 A05
7L 155-331 285/30R22 K1c K2c T01 180 A06 A07 A08
e1*2001/116*0203*.. 155-331 295/30R22 K1c K2c T03 180 A09 A12 A14
A19 R21 V22
S01
Auflagen und Hinweise
177 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1770 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33 zu
Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
180 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1800 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33 zu
Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A02 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen
oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis
entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief und
-schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines Reifenherstellers
und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher Profiltypen auf Vorder- und
Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen- oder Fahrzeughersteller zu
bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

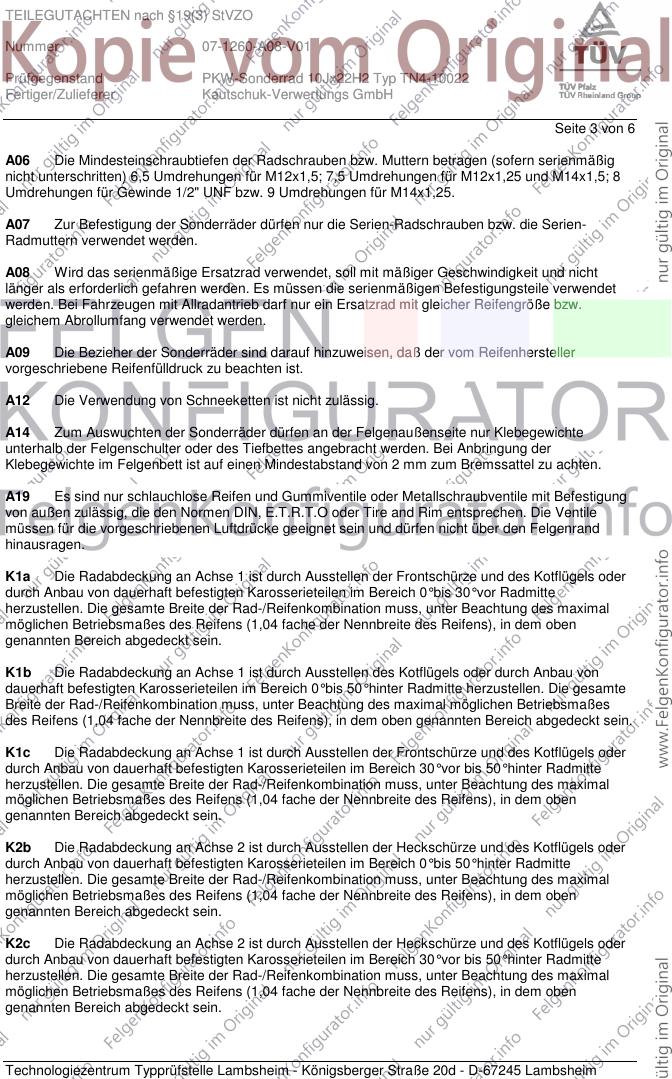

TEILEGUTACHTEN nach §19(3) StVZO
Nummer 07-1260-A08-V01
Prüfgegenstand PKW-Sonderrad 10Jx22H2 Typ TN4-10022
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH
Seite 3 von 6
A06 Die Mindesteinschraubtiefen der Radschrauben bzw. Muttern betragen (sofern serienmäßig
nicht unterschritten) 6,5 Umdrehungen für M12x1,5; 7,5 Umdrehungen für M12x1,25 und M14x1,5; 8
Umdrehungen für Gewinde 1/2" UNF bzw. 9 Umdrehungen für M14x1,25.
A07 Zur Befestigung der Sonderräder dürfen nur die Serien-Radschrauben bzw. die Serien-
Radmuttern verwendet werden.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, daß der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der
Klebegewichte im Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A19 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen zulässig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Die Ventile
müssen für die vorgeschriebenen Luftdrücke geeignet sein und dürfen nicht über den Felgenrand
hinausragen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

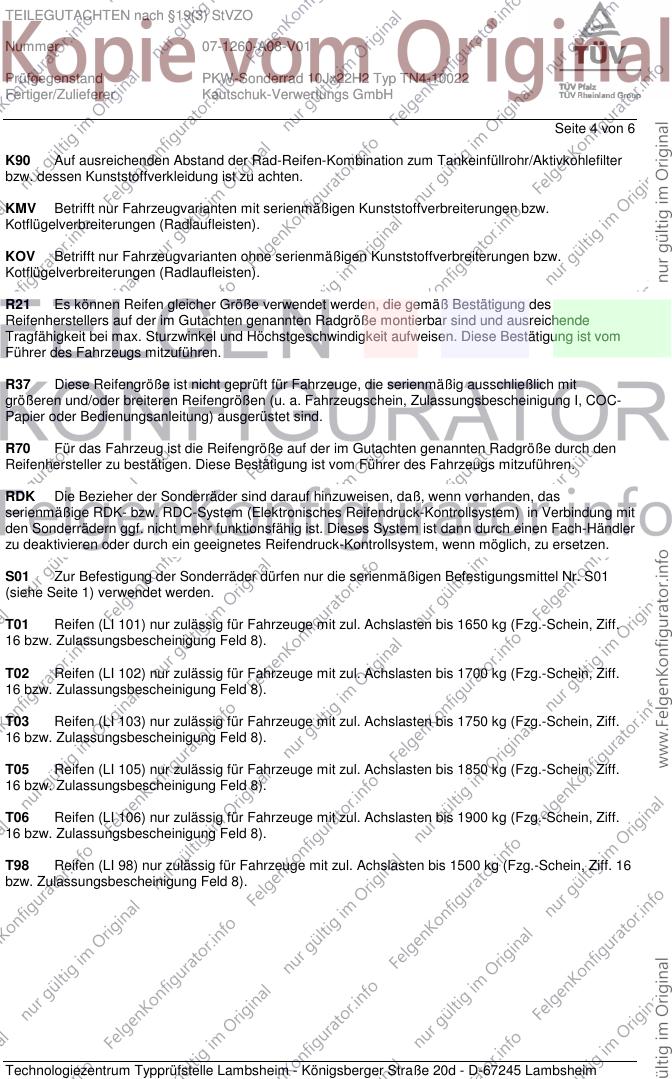

TEILEGUTACHTEN nach §19(3) StVZO
Nummer 07-1260-A08-V01
Prüfgegenstand PKW-Sonderrad 10Jx22H2 Typ TN4-10022
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH
Seite 4 von 6
K90 Auf ausreichenden Abstand der Rad-Reifen-Kombination zum Tankeinfüllrohr/Aktivkohlefilter
bzw. dessen Kunststoffverkleidung ist zu achten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
R21 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des
Reifenherstellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende
Tragfähigkeit bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen. Diese Bestätigung ist vom
Führer des Fahrzeugs mitzuführen.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
RDK Die Bezieher der Sonderräder sind darauf hinzuweisen, daß, wenn vorhanden, das
serienmäßige RDK- bzw. RDC-System (Elektronisches Reifendruck-Kontrollsystem) in Verbindung mit
den Sonderrädern ggf. nicht mehr funktionsfähig ist. Dieses System ist dann durch einen Fach-Händler
zu deaktivieren oder durch ein geeignetes Reifendruck-Kontrollsystem, wenn möglich, zu ersetzen.
S01 Zur Befestigung der Sonderräder dürfen nur die serienmäßigen Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
T01 Reifen (LI 101) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1650 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T02 Reifen (LI 102) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1700 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T03 Reifen (LI 103) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1750 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T05 Reifen (LI 105) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1850 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T06 Reifen (LI 106) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1900 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

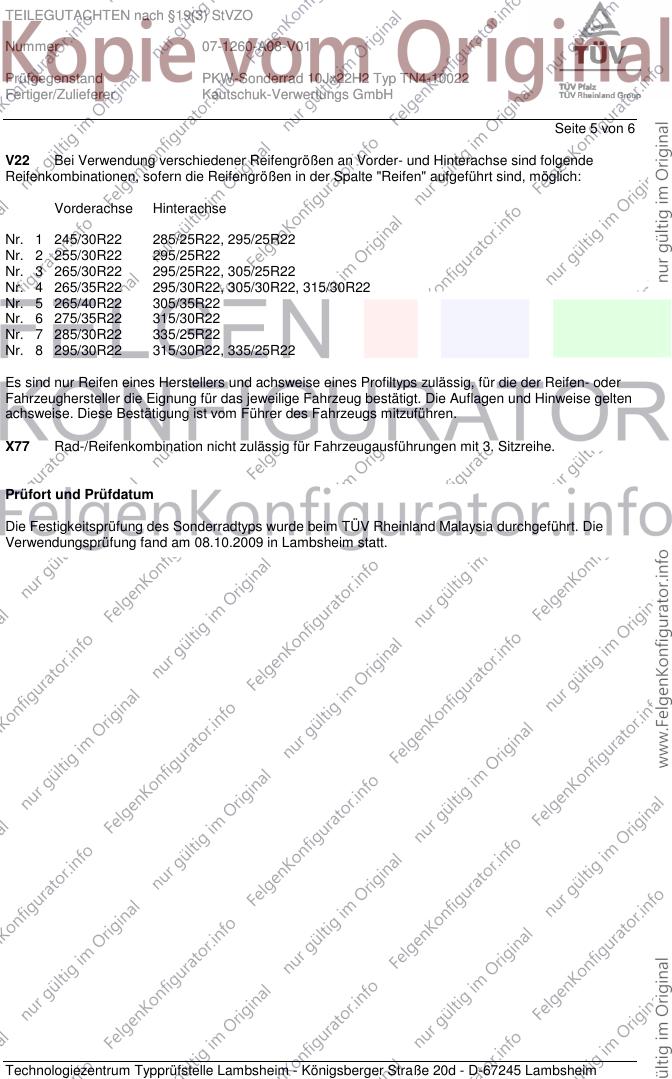

TEILEGUTACHTEN nach §19(3) StVZO
Nummer 07-1260-A08-V01
Prüfgegenstand PKW-Sonderrad 10Jx22H2 Typ TN4-10022
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH
Seite 5 von 6
V22 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 245/30R22 285/25R22, 295/25R22
Nr. 2 255/30R22 295/25R22
Nr. 3 265/30R22 295/25R22, 305/25R22
Nr. 4 265/35R22 295/30R22, 305/30R22, 315/30R22
Nr. 5 265/40R22 305/35R22
Nr. 6 275/35R22 315/30R22
Nr. 7 285/30R22 335/25R22
Nr. 8 295/30R22 315/30R22, 335/25R22
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise gelten
achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
X77 Rad-/Reifenkombination nicht zulässig für Fahrzeugausführungen mit 3. Sitzreihe.
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde beim TÜV Rheinland Malaysia durchgeführt. Die
Verwendungsprüfung fand am 08.10.2009 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

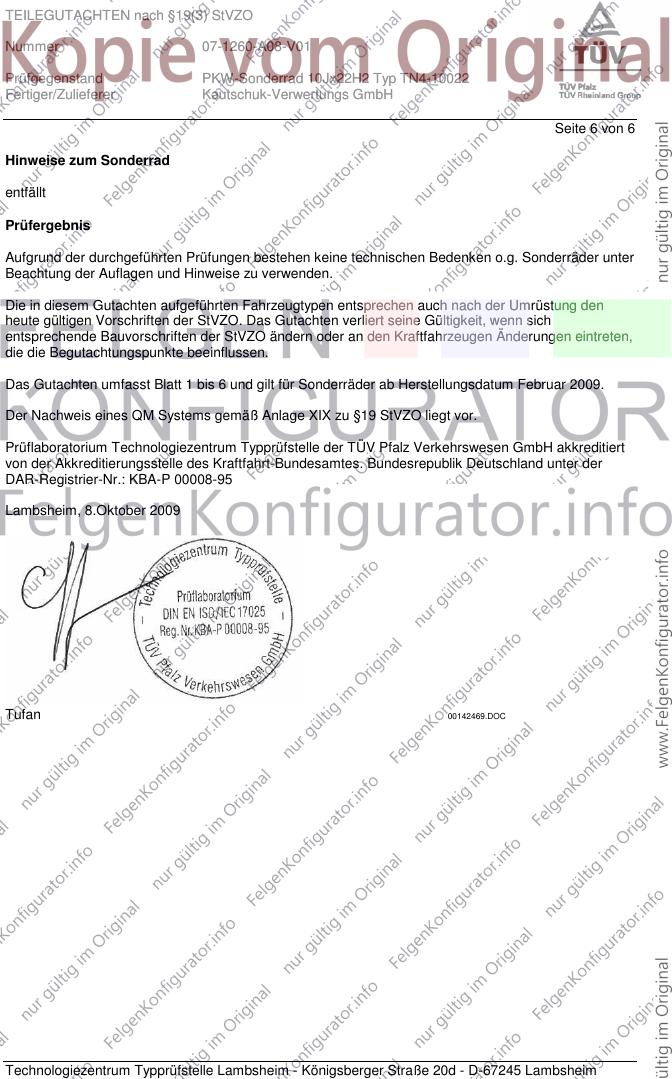

TEILEGUTACHTEN nach §19(3) StVZO
Nummer 07-1260-A08-V01
Prüfgegenstand PKW-Sonderrad 10Jx22H2 Typ TN4-10022
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH
Seite 6 von 6
Hinweise zum Sonderrad
entfällt
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder unter
Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten,
die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 6 und gilt für Sonderräder ab Herstellungsdatum Februar 2009.
Der Nachweis eines QM Systems gemäß Anlage XIX zu §19 StVZO liegt vor.
Prüflaboratorium Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH akkreditiert
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes. Bundesrepublik Deutschland unter der
DAR-Registrier-Nr.: KBA-P 00008-95
Lambsheim, 8.Oktober 2009
Tufan 00142469.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
